Анкера для бетона характеристики: Анкеры для бетона, цена: размеры

Содержание

Анкера для бетона размеры | Виды анкерных болтов для бетона | Крепление | Установка

Успешная эксплуатация объекта зависит от многих факторов. Одним из наиболее основным является правильное обустройство сооружения. Если объекта не подготовить, тогда его эксплуатация будет невозможна.

Поэтому для обустройства сооружений задействуют различные типы компонентов. Одним из наиболее популярных элементов для соединения необходимых объектов является анкер распорный для установки в бетон.

Одной из ключевых особенностей такого изделия является перечень технических характеристик. Крепежный элемент отличается высокой прочностью, за счет которой наименование можно применять для создания надежного соединения различных габаритных конструкций. Поэтому такое крепежное средство широко применяется для работы с плотными и твердыми материалами

Также анкеры механические для крепления в бетоне можно применять для выполнения практически любых задач. Крепежный элемент можно использовать не только для проведения монтажных работ, но и для решения ряда высокосложных задач в отделочных работах, ремонте и реконструкции старых сооружений.

Почему распорные анкеры применяют для установки в бетон

В первую очередь, этот крепежный элемент можно использовать для создания соединений с плотными материалами без использования дополнительного габаритного оборудования.

Именно поэтому в узкоспециализированных работах анкеры более востребованы, чем их собраться дюбеля.

Надежность фиксации обеспечивается за счет специальной структуры и принципа действия анкера. Внешняя сторона сцепляется с внутренней поверхностью отверстия с большой силой трения. Последняя формирует значительную удерживающую способность. За счет этого крепежный элемент надежно соединяет даже габаритные конструкции.

Анкеры механические для крепления в бетоне наилучшим образом показывает себя при взаимодействии с плотными материалами. Поэтому очевидно, что их применяют как раз для работы с последними, а в частности для крепления различных конструкций именно в бетоне.

Анкер распорной для установки в бетон широко применяется для соединения следующих объектов:

  • тяжелых и габаритных оконных, и дверных рам;
  • элементов лестничных конструкций;
  • подвесных потолков;
  • светильников и люстр;
  • строительных лесов для выполнения отделочных работ и мероприятий по возведению сооружений;
  • ворот и калиток;
  • компонентов инженерных коммуникаций, включая воздуховоды, кабельные трасы, водопроводы;
  • балюстрады и консоли.

Технические характеристики анкеров для монтажа в бетон

Наиболее отличительными чертами является повышенная прочность и надежность. Также компонент для создания высококачественных соединений отличается следующими техническими свойствами:

  • высокой устойчивостью к механическим повреждениям, отрицательному воздействию окружающей среды;
  • удобством эксплуатации;
  • быстрым созданием крепежей высочайшего качества;
  • устойчивостью к коррозийному воздействию изготовляется из сертифицированной стали высочайшего качества.

Также нередко анкеры механические поддаются дополнительной обработки для расширения перечня функциональных характеристик. Некоторые виды анкеров отличаются особенностями монтажа. Например, для установки тубов придется использовать специальное строительное оборудование.

Размеры анкера для бетона

Габариты монтажного компонента определяются материалом и спецификой использования элемента. Стоит отметить, что каждый производитель при изготовлении анкеров для бетона опирается как на государственные, так и на международные стандарты.

В зависимости от типа анкера, различают следующие размеры:

  • клиновые – 6-20/40-421;
  • распорные – 5-24;
  • забивные – 6-20.

Непосредственно химический анкер отличителен размерами капсул, из которых он состоит. Диаметр последних находится в диапазоне от 10 до 42 мм. Длина – от 80 до 360 мм. В комплектацию помимо самого химического анкера входит раствор, смеситель и адаптер для организации работ по установке.

Как происходит установка анкеров в бетон

Монтаж крепежного элемента предполагает подготовку. Для этого необходимо просверлить отверстие. Сверло подбирается под диаметр анкера. Нюансы установки:

  • под классический цилиндр анкера забивного вида необходимо очистить посадочное место от пыли;
  • распорный анкер применяется для монтажа в бетон и каменные блоки. Болты с двумя укороченными втулками отлично подходят для работы с пористым или пустотным основанием.

Непосредственно ампульсные анкеры в своей структуре примечательны наличием колбы, изготовленной из тонкого стекла. Последняя заполнена жидкой рабочей средой. Затем колбу помещают в отверстие и вкручивают металлический болт.

В результате ампула разрушается, а сам состав, который также находится в ампуле, затвердевает. Стекло играет роль армирования. При использовании состава для инъекции, смесь выдавливают в посадочное место. Затем вкручивается или вставляется втулка. Когда масса затвердевает, вкручивается болт, крюк или кольцо.

Для использования тубов потребуется специальный монтажный пистолет. Анкера – картриджи оснащены носиком, поэтому задействовать специальные строительные средства не нужно.

Какой анкер лучше для бетона?

Выбор разновидности крепежного элемента зависит от конкретной специфики осуществляемых работ. Как правило, для монтажа конструкций в пустотелое или ячеистое основание применяют механические анкеры.

Использование химических крепежных элементов не рационально из-за наличия в нем специального состава. Последний при установке в упомянутую поверхность начинает стекать вниз из-за чего монтаж будет проблематичным или вовсе невозможным.

Также при выборе анкера для бетона следует учитывать рекомендации от производителя.

Что предлагает наша компания?

Интернет-магазин «ЮНИФОРМ-МЕТ» имеет широчайший ассортимент различных изделий для создания высококачественных крепежных соединений. Мы предлагаем свыше 15 групп товаров для решения различной специфики задач по обустройству и дальнейшей подготовки к эксплуатации сооружений.

Также у нас вы найдете материалы для осуществления любого фронта работ, включая строительство под ключ и подготовку старого объекта к реконструкционным мероприятиям.

Анкеры механические для крепления в бетоне и другие элементы нашего ассортимента отличаются гарантированным качеством и подтвержденными техническими характеристиками. Мы сотрудничаем исключительно с проверенными производителями, а потому предоставляем вам высококачественные наименования для строительства, ремонта, монтажа любых конструкций как промышленных, так и бытовых.

Постоянным и оптовым клиентам предлагаем индивидуальные условия сотрудничества с выгодными ценовыми программами. Корпоративным заказчикам предоставляем отдельные предложения с дисконтной системой.




подробное описание и технические характеристики

В переводе с немецкого языка слово «анкер» означает «якорь».

В названии заложен основной принцип действия этой детали. Анкер или дюбель призваны создавать дополнительный момент сцепления, поэтому крепежный элемент соединяется с основой не напрямую, а с помощью данного переходного элемента, что обеспечивает креплению необходимый уровень надежности. Четкую границу между понятиями «дюбель» и «анкер» провести сложно. В любом случае, анкер или дюбель представляет собой такой элемент, который механическими или химическим путем повышает прочность сцепления между основным крепежным изделием и основанием, к которому тот крепится. Дюбелем принято называть более легкую вариацию анкера.

Сфера применения анкеров довольно широка, так как они являются незаменимым крепежным материалом в любой области ремонтных или строительных работ. Главное предназначение крепежа – прочно и надежно сопрягаться с материалом и качественно фиксировать конструкцию. Если основанием для монтажа конструкции является стена из кирпича, камня или бетона, стандартные крепежи (например, болты или саморезы) применять достаточно сложно. Именно в этом случае необходимо использовать анкерные элементы, так как только они способны создать сопряжение внутри любого, даже самого прочного материала. Зачастую анкера используются для фиксации тяжеловесных или громоздких конструкций. В быту они часто применяются для закрепления оконных и дверных коробок, навесных полок или подставок.

В настоящее время анкерныей болт является одним из наиболее популярных, часто используемых и эффективных крепежных элементов. Анкерный болт имеет множество разновидностей, применяемых в зависимости от существующих условий в каждом отдельном случае. Так же популярны: анкер забивной, анкер клиновой, с кольцом, анкер крюк или анкер гайкой и т.д. Остановимся на наиболее часто используемых вариантах анкеров.


ВТУЛОЧНЫЙ АНКЕР C БОЛТОМ  или АНКЕРНЫЙ БОЛТ



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Обознач-е диаметр сверла, мм мин. тубина при сквозном монтаже, мм мин. тубина анкеровки, мм длина анкера, мм
макс, толщина прикрепляемого метериала, мм
резьба вырывающая сила, кН бетон В25 допустимый изгибающий момент, Нм макскрутящий момент при анкеровке, Нм вес 1000 штук, кг
8/15 x 65
8.0
65.0
35.0
69.0
15.0
M6
10.50
5.2
10.0
24.12
8/40 X 90 8,0 90,0 35,0 94,0 40,0 М6 10,50 5,2 10,0 31,30
8/65×115 8,0 115,0 35,0 119,0 65,0 М6 10,50 5,2 10,0 36,57
10/10×65 10,0 65,0 40,0 70,0 10,0 М8 13,10 12,9 25,0 41,00
10/35×90 10,0 90,0 40,0 95,0 35,0 М8 13,10 12,9 25,0 52,60
10/60×115 10,0 115,0 40,0 120,0 60,0 М8 13,10 12,9 25,0 67,80
12/10×75 12,0 75,0 50,0 81,0 10,0 М10 18,30 25,7 40,0 70,65
12/25×90 12,0 90,0 50,0 96,0 25,0 М10 18,30 25,7 40,0 83,85
12/50×115 12,0 115,0 50,0 121,0 50,0 М10 18,30 25,7 40,0 102,40


разновидности, характеристики, размеры и цены

Для закрепления чего-либо на бетонной поверхности применяют специальный анкер. Его действие аналогично дюбелю из пластика, но с большей нагрузкой. Фиксация производится химическим способом, за счет силы трения или упора. Чаще всего болты делают закладными еще на стадии строительства при заливке. Также может появиться необходимость в их использовании во время ремонтных работ в помещении.

Оглавление:

  1. Классификация
  2. Габаритные параметры
  3. Маркировка
  4. Технология монтажа по шагам
  5. Как вытащить болт из стены?
  6. Расценки

Виды и описание

Анкер состоит из двух частей: распорной и шпильки. Для его производства применяют латунь, алюминий или нержавейку. Все металлические изделия оцинкованы, слой защиты – от 10 микрометров. Это предотвращает проявление коррозии и увеличивает срок их эксплуатации. Выпускают элементы и из пластика, однако они имеют намного меньшую прочность.

Механический крепеж классифицируют по следующим видам:

  • забивные;
  • рамные;
  • распорные;
  • клиновые;
  • с кольцом;
  • с крючком;
  • шуруп.

Для их установки требуется перфоратор или аналоги.

Химический анкер состоит из капсулы с клеем из полимерных веществ или смол. После введения в бетонную стену она разбивается, содержимое заполняет область вокруг и затвердевает.

Размеры

При выборе следует учитывать 3 характеристики:

  • длину – от 40 мм;
  • диаметр – 6-30 мм;
  • размер резьбы.

Дополнительно могут указываться следующие характеристики:

  1. вырывающей силы, значения которой – в пределах 10,5-18,3 кН;
  2. изгибающего момента – 5,2-25,7 Нм;
  3. крутящего момента в бетоне – 10-40 Нм.

В специальных мастерских можно изготовить вариант нестандартного размера, индивидуальный заказ увеличит стоимость.

Марки

Маркировка анкерного крепежа включает 3 характеристики, данные указываются в миллиметрах. Например, М10 12*80:

  • первое число – сечение,
  • второе – диаметр отверстия в стене, которое требуется просверлить для закладки болта;
  • третье – длина элемента.

Для бытовых изделий указывают только первую характеристику, например, М8.

Порядок и основные правила монтажа

Грамотный выбор болта обеспечит необходимую надежность крепления. Перфоратором высверливают отверстие, аналогичное диаметру метиза и очищают его от мелкого мусора и муки. Если полностью убрать содержимое невозможно, углубляют еще на 20 мм.

1. Забивной.

Это один из самых простых видов анкеров. Он молотком забивается в отверстие, которое нужно предварительно тщательно очистить. Метиз состоит из втулки с вырезами, внутри находится шпилька (клин). С помощью гайки фиксируется в бетоне, разжимается, затем в него вкручивают элемент. Производители изготавливают такие изделия в основном из оцинковки, цена зависит от размеров и материала.

Это важно! Забивные крепежи не предназначены для монтажа в пеноблоках.

2. Клиновый.

Основные отличия от забивных элементов следующие:

  • деталь не навешивается перед установкой шпильки;
  • можно не очищать отверстие в бетоне после сверления;
  • крепление выполняется в метиз, после этого его фиксируют гайкой.

Применяют для навешивания сложных систем к потолку или стенам, при установке дверей и оконных конструкций. Они придают усиленную прочность соединениям.

3. PFG.

Для конструкций из бетона невысокого качества или во время проведения ремонта в старых домах. Площадь расширения у них значительно выше, чем в остальных метизах. Во время монтажа вбивается основная часть элемента, необходимая деталь к нему фиксируется анкером. Для подвешивания люстры можно использовать крепеж с кольцом, водонагреватель следует устанавливать на изделие, окончание которого имеет букву «Г».

4. Рамный.

Облегченный метиз со скрытой головкой. Это довольно удобно, так как не портится внешний вид поверхности. Для расклинивания применяют цангу, изготовленную из нержавейки или латуни. Используют для накладных или навесных систем.

5. Распорный.

Он крепится благодаря силе трения. Форма втулки в виде конуса распирается при поступательном движении анкера.

6. Пластиковый.

Подбирается во время землеустройства. Пластик устойчив к пониженным температурам, и механическим воздействиям. Представляет собой стержень размером 0,6-1,2 м. Вбивается специальным пробойником.

7. Химический анкер.

Монтаж происходит путем склеивания поверхностей. Необходимо просверлить отверстие, хорошо очистить, вставить ампулу с клеевым составом и вкрутить шпильку.

Раствор может затвердевать до нескольких часов. Это зависит от температуры воздуха. В это время нельзя нагружать конструкцию. Основная особенность – внутри стены не создается напряжение, что сводит риск разрушения к минимуму.

Как вытащить анкерный болт из бетонной стены?

Можно воспользоваться следующими советами:

  1. Открутить гайку и вбить шпильку более глубоко, чтобы она не распирала обойму. После этого выйдет ее без труда вытащить, затем достать и анкер.
  2. Рассверлить резьбовое соединение, вбить гайку поглубже, затем повторить действия предыдущего пункта.
  3. Извлечь метиз с мясом. Для этого необходимо расколоть поверхность вокруг него при помощи зубила и молотка, после чего кусачками и гидравлическим насосом вытащить деталь. Отверстие заделать цементным раствором.
  4. Разбить бетон на глубине около 1 см вокруг крепежа молотком, после чего вытянуть плоскогубцами.
  5. Если метиз изготовлен из латуни, можно высверлить его дрелью. Рядом сделать отверстия на всю длину элемента, после чего останется вынуть плоскогубцами.
  6. Срезать болгаркой выступающую часть, выровнять бетон шпатлевкой. В этом месте нельзя впоследствии вбивать гвозди или по нему проводить электропроводу.

Стоимость

Расценки будут зависеть от размера, производителя и материала изготовления.

ВидМинимальная цена, рубли
Забивной, 6 мм2
Стальной рамный 10*724,9
Болт клиновой стальной 6*402,68
Двураспорный М12*10021
С кольцом 20*7576,5
Химический анкер BIT-PESF 300 мл.650




Анкерный крепеж | Технические характеристики

КРЕПЛЕНИЯ ОКОННЫХ И ДВЕРНЫХ РАМ MF

Стальной анкер для крепления в плотных материалах. Можно также применять в некоторых типах пустотелых блоков и в дырчатом кирпиче.

ОбозначениеМакс, толщина укрепляемого предмета ммДиаметр сверления ммМин. глубина закрепления ммКоличество в пачке штМ т выдергивающая сила [кН]2 бетон В25Мт срезающая сила [к Н]2 бетон В 25
MF 8/72428301003.685.66
MF 8/92628301003.705.69
MF 8/112828301003.715.70
MF 8/1321028301003.736.12
MF 8/1721428301003.746.13
MF 10/522210301005. 428.43
MF 10/724210301005.468.24
MF 10/926210301005.518.61
MF 10/1128210301005.548.47
MF 10/13210210301005.578.51
MF 10/15212210301005.598.44
MF 10/18215210301005.658.46
MF 10/20217210301005.678.44

КРЕПЛЕНИЯ ДЛЯ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ И ПРОФИЛЕЙ

Металлический быстромонтажный дюбель-гвоздь для крепления в плотных материалах. Материал дюбеля — ZnAl, гвоздя — сталь оцинкованная. HD

ОбозначениеМакс, толщина укрепляемого предмета ммДиамметр сверления ммМин. глубина закрепления ммКоличество в пачке шт
НD 6/3010620100
НD 6/4020620100
НD 6/5030620100
НD 6/6545620100

Стальной оцинкованный быстромонтажный анкер-клин для крепления подвесных конструкций в плотных материалах. MAN

ОбозначениеМакс, толщина укрепляемого предмета ммДиаметр сверления ммДиаметр головки ммКоличество в пачке шт
МАN 6/405615100

УНИВЕРСАЛЬНЫЙ МЕТАЛЛИЧЕСКИЙ ДЮБЕЛЬ MUD

Стальной оцинкованный (жёлтый цвет) распорный дюбель для различных строительных материалов. В газобетоне малой плотности монтируется без сверления отверстия.

ОбозначениеДиаметр сверления ммДиаметр шурупа ммКоличество в пачке шт
MUD 5/305-74-5200
MUD 6/327-95-6200
MUD 8/3810-126-8100
MUD 8/6010-126-8100
MUD 10/6012-148-10100

КЛИНОВОЙ АНКЕР WAM

Стальной оцинкованный клиновой анкер для тяжёлых креплений в плотных строительных материалах. Применяется для монтажа рельс, барьеров, фасадных каркасов и конструкционных рам и т.п.

ОбозначениеМакс, толщина укрепляемого предмета ммДиаметр сверления ммМин. глубина отверстия ммКоличество в пачке штМт выдерги­вающая сила [кН]2 бетон В25
WAM 6/4036271005.15
WAM 6/95556351005.23
WAM 8/50108351009.1 1
WAM 8/80358401009.15
WAM 8/105608401009.22
WAM 10/651510405014.81
WAM 10/953510505015.03
WAM 12/802012502522.56
WAM 12/1003012602523.65
WAM 12/1205012602523.70
WAM 12/1356512602523. 72
WAM 12/1508012602523.75
WAM 16/1051516702033.85
WAM 16/1404016802034.26
WAM 16/1808016802034.50
WAM 16/22012016801035.07
WAM 20/1251520851034.10
WAM 20/16040201001034.28
WAM 20/20080201001034.60
WAM 20/300180201001035.14

Стальной оцинкованный анкер для креплений подвесных потолков в плотных строительных материалах.

ОбозначениеРазмер Ох L ммДиаметр сверления ммМин. глубина отверстия ммКоличество в пачке штМт выдерги­вающая сила [кН]2 бетон В25
WАМ 606×606351006,18

ЗАБИВНОЙ АНКЕР DRM

Стальная оцинкованная втулка с внутренним распирающим конусом с метрической резьбой. После монтажа получается постоянное гнездо.

ОбозначениеДиаметр внутренней резьбы ммДиаметр анкера (сверления) ммДлина анкера ммКоличество в пачке шт
DRM 66825100
DRM 881030100
DRM 1010124050
DRM 1212155050
DRM 1616206525
DRM 2020258010

ЗАБИВНОЙ АНКЕР DRM

Стальная оцинкованная втулка с внутренним распирающим конусом с метрической резьбой. После монтажа получается постоянное гнездо.

ОбозначениеДиаметр внутренней резьбы ммНаружный диаметр ммДлина ммКоличество в пачке шт
LAZ М66825100
LAZ М881030100
LAZ М1010124050
LAZ М1212165050

АНКЕРНЫЕ БОЛТЫ

Анкерный болт для крепления тяжеловесных конструкций к плотным материалам. HBM

ОбозначениеМакс, толщина укрепления предмета ммМин. глубина отверстия ммКоличество впачке штМт выдерги­вающая сила [кН]2Доп. изгиб, момент [НM]2Мах крутя­щий момент [НM]2
НВМ 8х45155510010.515.2110.0
НВМ 8×60307010010.545.2510.0
НВМ 8×80359010010.565.2710.0
НВМ 10×6010655012.7412.8325.0
НВМ 10×8035905013.1012.9125.0
НВМ 10×100501102513.1712.9525.0
НВМ 10×110601202513.1912.9625.0
НВМ 10×120701302513.2513.0325.0
НВМ 10×140901502513.5413.0725.0
НВМ 12×6510752518. 2125.6540.0
НВМ 12×100251102518.3625.7440.0
НВМ 12×120401302518.4825.8340.0
НВМ 12×140601502518.6225.9140.0
НВМ 12×160801702518.7425.9940.0

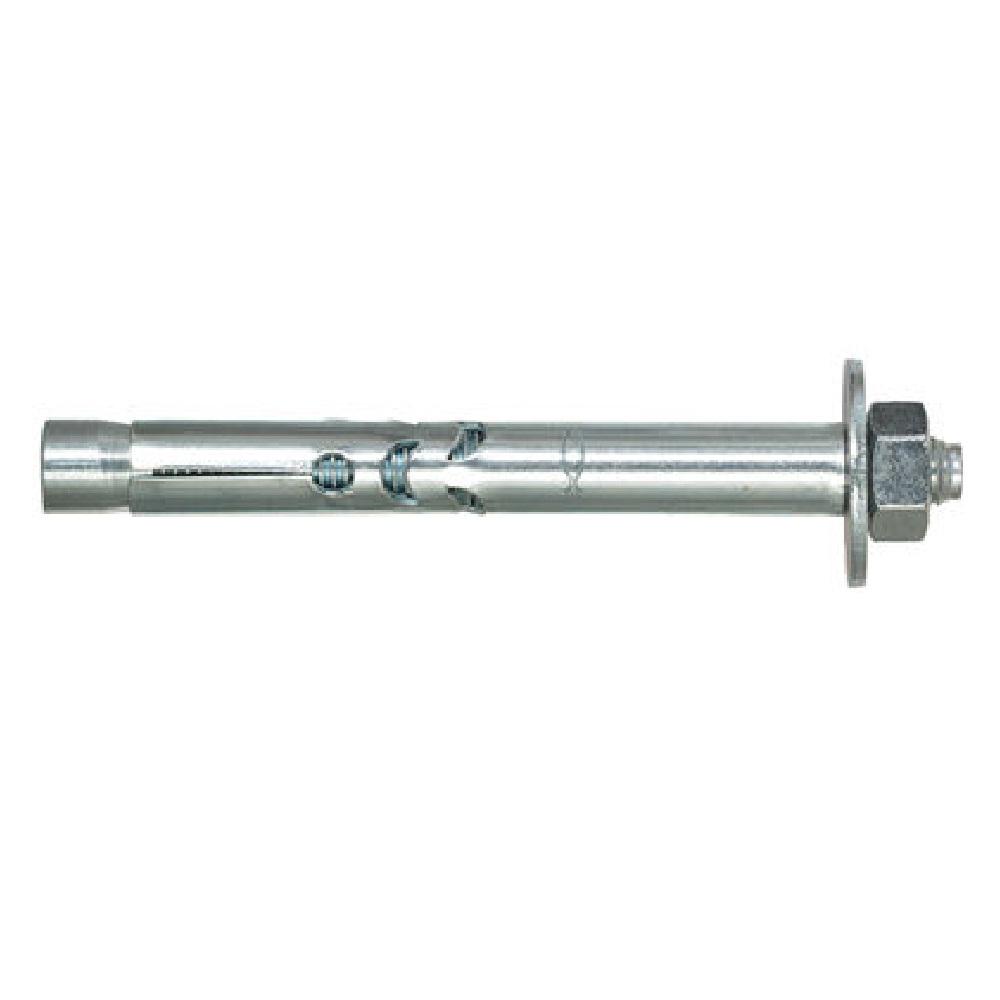

Анкерный болт с шестигранной гайкой для крепления тяжеловесных конструкций к плотным материалам. HNM

ОбозначениеМакс толщина укрепления предмета ммМин. глубина отверстия ммКоличество впачке штМ т выдерги­вающая сила [кН]2Доп. изгиб, момент [кН]2Мах крутя­щий момент [кН]2
НNМ 6.5х183281004.112.418.0
HNM 6.5×255351004.132.818.0
HNM 6.5×368461004.143.218.0
HNM 6.5×562866504.153.549.0
HNM 6.5×754785504.153.619.0
HNM 8×2533510010.134.9710.0
HNM 8×40125010010.515.2110.0
HNM 8×6537755010.555.2310.0
HNM 8×85571005010.575.2910.0
HNM 8х1006211010010.625.3310.0
HNM 8×1208213010010. 745.4710.0
HNM 10×403505013.1312.9125.0
HNM 10×5012605013.1512.9425.0
HNM 10×6015705013.1712.9725.0
HNM 10×7739875013.1912.9525.0
HNM 10×97591075018.3125.7340.0
HNM 10×125811355018.3425.7640.0
HNM 10×130861455018.3625.7340.0
HNM 10×1501061605018.3825.7640.0
HNM 12×6015705018.3425.7840.0
HNM 12×7527855018.3725.7740.0
HNM 12×99511102518.3825.7340.0
HNM 12Х129811502518.4525.7540.0
HNM 12×1501101702518.4725.7840.0
HNM 12×2001522202518.4925.8140.0
HNM 16×6520802023.4752.5180.0
HNM 16×111651301023.6553.2480.0
HNM 16×1471021701024.0453.7481.0
HNM 16×1801182001024.1163.7181.0
HNM 16×2201242401024. 2374.8182.0
HNM 20×7525851030.45113.41125.0
HNM 20х10757125530.95114.70125.0
HNM 20х151101175532.09117.18130.0
HNM 20×2001502101033.12119.25130.0
HNM 20×2502002601033.98120.34130.0
HNM 20×3002503101034.81121.41130.0

АНКЕРНЫЕ БОЛТЫ HA И HG

Анкерные болты с кольцом и крюком для крепления подвесных тяжеловесных конструкций
к плотным материалам.

ОбозначениеДиаметр сверления ммМин. глубина отверстия ммКоличество в пачке шт
НА/НG 8×4584550
НА/НG 10×60106050
НА/HG 12×70127050
НА/HG 14×70147030
НА/НG 16×60166020
НА/НG 20×75207520
НG 12×1301213020
НG 16×1301613020
НG 20×1302013020

САМОРЕЗЫ ДЛЯ ДЕРЕВЯННЫХ ЛАГ GL

Стальные оцинкованные саморезы с шестигранной головкой для прочного крепления деревянных элементов конструкций.

ОбозначениеКоличество в пачке шт~ Вес кг/1000 шт
GL 6,0×3040006.62
GL 6,0×4033008. 22
GL 6,0×5030009.64
GL 6,0×60230011.2
GL 6,0×70200012.78
GL 6,0×80180014.36
GL 6,0×90150016
GL 6,0×100150017.52
GL 6,0×110140019.18
GL 6,0×120120020.9
GL 6,0×130120022.67
GL 6,0×140120024.37
GL 6,0×150100026.07
GL 8,0×40170015.6
GL 8,0×50150018.2
GL 8,0×60125020.9
GL 8,0×701 10023.6
GL 8,0×8090026.5
GL 8,0×9090029.4
GL 8,0×10080032
GL 8,0×12070037.6
GL 8,0×14060043.2
GL 8,0×15060046.66
GL 8,0×16055048.8
GL 8,0×17050052.21
GL 8,0×18050053.43
GL 8,0×20045059.56
GL 10×5080032.1
GL 10×6070036.5
GL 10×7065040.7
GL 10×8055045.2
GL 10×9055049.9
GL 10×10050054
GL 10×11050059
GL 10×12040063
GL 10×14035072
GL 10×16035081
GL 10×18030091
GL 10×20025099
GL 10×220250107
GL 10×2602501 15
GL 12×6020039. 5
GL 12×8020043.7
GL 12×10020048.2
GL 12×12020052.7
GL 12×14020057.2
GL 12×160200GL7
GL 12×18020066.2
GL 12×20020070.7
GL 12×220170112
GL 12×240150165.1
GL 12×260150177.7
GL 12×280120190.3
GL 12×300110202.9

Анкера для бетона: размеры, виды, характеристики. | Пенообразователь Rospena

Обеспечить надежную фиксацию различных предметов и конструкций на бетонных поверхностях способны такие крепежные изделия, как анкера для бетона. Проблема крепления различных предметов к бетону является достаточно актуальной как в сфере капитального строительства, так и в области ремонта, выполняемого силами самих собственников недвижимого имущества.

Анкера по бетону способны обеспечить надежное закрепление любой конструкции

Таких трудностей не возникает, если крепежный элемент необходимо зафиксировать в более мягком материале – дереве или пластике. Если же речь идет о бетоне – материале, отличающемся высокой твердостью и, соответственно, хрупкостью, то необходимо использовать специальные крепежи, к которым, в частности, относятся болты анкерного типа.

Что такое анкер: общее понятие

Под словом «анкер» подразумевают крепежное изделие, используемое для фиксации различных предметов на конструкциях из полнотелых твердых материалов – бетона, строительного кирпича, природного камня и др. Для установки такого крепежа следует подготовить отверстие с соответствующими размерами, в котором и будет размещаться болт анкерного типа. Высокая удерживающая способность болта, помещенного в такое отверстие, может обеспечиваться за счет:

У любого анкера есть распорная часть

Наиболее популярным анкером является крепежный элемент, который благодаря особенностям своей конструкции расклинивается внутри отверстия, обеспечивая тем самым высокую надежность создаваемого соединения. Поверхность таких болтов, изготавливаемых из углеродистой стали, покрывается цинковым составом, который исключает риск возникновения и развития коррозии.

Размеры анкерных болтов для бетона

Обычно основные размеры анкерного болта указываются в формате, например: М10 12х100. Это обозначение расшифровывается следующим образом: М10 — диаметр резьбы болта, число 12 обозначает диаметр установки в миллиметрах (такого диметра отверстие необходимо просверлить в бетоне перед монтажом), число 100 — это длина анкера в миллиметрах.

Диапазон типоразмеров анкеров, применяемый в быту, как правило, ограничивается данными параметрами: резьба от М6 до М12 при длине от 55 до 160 мм. Разумеется, существует множество других вариантов, но они, скорее, относятся к разряду профессионального или узко специализированного крепежа.

Особенности монтажа анкеров для бетона

На надежность крепления, полученного при помощи анкерного болта, оказывает влияние целый ряд факторов:

  • качество материала, в которой устанавливается анкер;
  • тип и размеры крепежного элемента, которые должны подбираться в соответствии с нагрузками, воспринимаемыми таким изделием;
  • правильность подготовки места для размещения крепежа и соблюдение технологии его установки;
  • прочностные характеристики самого анкера.

Последовательность монтажных операций (нажмите для увеличения)

Монтаж болтов анкерного типа может выполняться в различные конструкции, материал изготовления которых должен отличаться достаточно высокой прочностью. Сюда, в частности, относятся:

  • фундаменты из бетона;
  • стены и перегородки из бетона и кирпича;
  • плиты перекрытия, которые обычно изготавливают из бетона.

Схемы установки механических анкеров

Предметами и конструкционными элементами, которые крепятся при помощи таких болтов, обычно являются:

  • балки из металлопроката различного типа;
  • элементы подвесных потолочных конструкций;
  • светильники и люстры;
  • деревянный брус, применяемый для монтажа напольных и потолочных покрытий;
  • элементы лестничных конструкций;
  • несущие конструкции, обладающие большим весом и габаритами.

Расчет нагрузки в зависимости от параметров анкера

Как уже говорилось выше, фиксация болта анкерного типа внутри предварительно подготовленного отверстия может быть обеспечена двумя основными способами:

  • путем расклинивания распорной втулки внутри отверстия;
  • за счет специального клеевого состава, связывающего болт и внутренние стенки отверстия (химический анкер).

Существуют требования для отверстий в закрепляемой детали, которые не должны превышать указанные в таблице значения. Большие зазоры допускается заполнять раствором

Механические анкерные болты для бетона

К самым распространенным видам анкерных болтов относятся крепежные изделия, работающие по механическому принципу.

Забивные

Одним из таких изделий является забивной анкер, внутри распорной втулки которого есть резьба. Этот анкер, предназначенный для бетона и других плотных и твердых материалов, разжимается в отверстии за счет специального устройства, после чего в него вкручивают сам крепежный элемент.

Разновидности и порядок монтажа забивного анкера

Распорные

На современном рынке также широко распространены распорные анкеры для бетона и других строительных материалов. В конструкции таких анкерных крепежных элементов, способных выдержать очень значительные нагрузки, имеется специальный клин, который и отвечает за разжимание распорной втулки. Используя такие анкеры, можно обеспечивать надежную фиксацию на поверхности из бетона даже тяжелых предметов – металлических ворот, габаритного оборудования и др. Между тем следует иметь в виду, что надежность крепления, которую обеспечивает такой анкер для работ по бетону, во многом зависит от прочностных характеристик конструкции, в которую он монтируется.

Распорный анкер HILTI HSL-3

Одним из представителей данного семейства крепежа является рамный анкер. Болты такого плана используются для монтажа окон и дверей. Распорная втулка рамных анкеров имеет две зоны расклинивания: у шляпки болта и в теле несущего основания.

В двухраспорных анкерах для бетона, как следует из их названия, предусмотрено одновременно две распорных втулки. За счет этого анкерами данного вида обеспечивается более надежное сцепление, что позволяет использовать их для монтажа предметов, обладающих значительной массой.

Металлические рамные анкера предназначены для сквозного монтажа в кирпиче, камне и бетоне

Клиновые

Анкер клинового типа для бетона, о котором говорилось выше, может иметь два варианта конструктивного исполнения. В первом случае для расклинивания внутренней втулки такого анкера используют молоток и специальный кернер-бородок. После расклинивания втулки такое дополнительное приспособление извлекают из внутренней части анкера и вкручивают в него крепежный болт или шпильку.

При закручивании клинового анкера шпилька вытягивается и расклинивает своим конусовидным хвостовиком распорную юбку

Установка в бетоне клиновых анкеров другого типа выполняется несколько проще. Их основным элементом является резьбовая шпилька, один конец которой является конусообразным. При затягивании гайки, опирающейся на поверхность конструкции, в которую устанавливается такой крепеж, его конусная часть разжимает распорную втулку, обеспечивая ее надежную фиксацию в заранее подготовленном отверстии. В некоторых моделях анкерного крепежа подобного типа на внешней поверхности распорной втулки есть зубцы, обеспечивающие лучшее сцепление данного элемента с внутренними стенками отверстия.

Стержневой анкер для регулируемого пола

Стержневой анкер, который также относится клиновому типу, отличается от обычного увеличенными размерами (длиной болта). Посредством такого анкера выполняется монтаж многослойных систем со значительной толщиной.

Выбор вида анкера делают, ориентируясь не только на его размеры, которые оговаривает ГОСТ, но и на тип крепления, которое необходимо выполнить с его помощью. При этом также важно выполнить расчет нагрузки, которая будет приходиться на анкер для бетона. Выполняя этот расчет, следует иметь в виду, что нагрузка, приходящаяся на крепежный элемент, не должна превышать 25% от той, которую указывает ГОСТ.

Химические анкерные болты для бетона

Крепежное изделие данного вида – это анкерный шуруп по бетону, фиксация которого в отверстии обеспечивается специальным клеевым составом. Клеевой состав, при помощи которого фиксируются химические анкеры, заливается в заранее выполненное и тщательно очищенное отверстие на две трети его длины. В отверстие с клеем устанавливается анкерный болт соответствующего размера. После полного застывания клеевого состава выполняется крепление требуемого предмета.

Аккумуляторный дозатор позволяет вводить клеевой состав быстро и точно

Химические анкерные элементы применяют в тех случаях, когда крепеж необходимо выполнить на конструкциях из пористых материалов. Заполняя поры и внутренние полости в таких материалах, клеевой состав обеспечивает надежное сцепление анкера с материалом конструкции. При выполнении всех правил монтажа и использовании качественных материалов выдергивание или вырыв анкера из конструкции, не сопровождающийся ее механическим повреждением, практически невозможен. Испытания, проведенные с крепежными изделиями данного типа, можно увидеть на фото и видео в интернете.

Порядок установки химического анкера

Для получения качественного соединения при использовании анкеров химического типа необходима чистота отверстий, в которые они будут устанавливаться. Для подачи клея в отверстие могут применяться специальные тубы или капсулы, в которых клеевой состав и отвердитель содержатся в необходимых пропорциях.

Таким образом, для бетона разного типа предусмотрены и различные виды анкеров, выбору которых следует уделять особое внимание.

Клиновой анкер

Обозначение

A, резьба

6х40 М6
6х65 М6
6х85 М6
6х95 М6
8х50 М8
8х70 М8
8х80 М8

L, длинна анкера, мм

6х40 40
6х65 65
6х85 85
6х95 95
8х50 50
8х70 70
8х80 80

G, глубина анкеровки, мм

6х40 35
6х65 35
6х85 35
6х95 35
8х50 40
8х70 40
8х80 40

H, макс. толщина прикрепляемогоматериала, мм

6х40 5
6х65 30
6х85 50
6х95 60
8х50 10
8х70 30
8х80 40

Do, диаметр отверстия под анкер, мм

6х40 6
6х65 6
6х85 6
6х95 6
8х50 8
8х70 8
8х80 8

Мин. вырывающая сила, кН (бетон В25)

6х40 1,4
6х65 3,2
6х85 3,2
6х95 3,2
8х50 1,6
8х70 3,3
8х80 3,3

Номинальный вес 1000 шт. , кг

6х40 10,12
6х65 14,4
6х85 19
6х95 19,32
8х50 22,38
8х70 29
8х80 32,04

Обозначение

A, резьба

8х95 М8
8х105 М8
8х120 М8
10х65 М10
10х95 М10
10х80 М10
10х100 М10

L, длинна анкера, мм

8х95 95
8х105 105
8х120 120
10х65 65
10х95 95
10х80 80
10х100 100

G, глубина анкеровки, мм

8х95 40
8х105 40
8х120 40
10х65 45
10х95 45
10х80 45
10х100 45

H, макс. толщина прикрепляемогоматериала, мм

8х95 55
8х105 65
8х120 80
10х65 20
10х95 50
10х80 35
10х100 55

Do, диаметр отверстия под анкер, мм

8х95 8
8х105 8
8х120 8
10х65 10
10х95 10
10х80 10
10х100 10

Мин. вырывающая сила, кН (бетон В25)

8х95 3,3
8х105 3,3
8х120 3,3
10х65 4
10х95 5
10х80 5
10х100 5

Номинальный вес 1000 шт. , кг

8х95 33
8х105 39,32
8х120 42,6
10х65 46
10х95 60,16
10х80 53
10х100 61

Обозначение

A, резьба

10х120 М10
12х100 М12
12х115 М12
12х150 М12
16х105 М16
16х140 М16
16х180 М16

L, длинна анкера, мм

10х120 120
12х100 100
12х115 115
12х150 150
16х105 105
16х140 140
16х180 180

G, глубина анкеровки, мм

10х120 45
12х100 55
12х115 55
12х150 55
16х105 60
16х140 60
16х180 60

H, макс. толщина прикрепляемогоматериала, мм

10х120 75
12х100 45
12х115 60
12х150 95
16х105 45
16х140 80
16х180 120

Do, диаметр отверстия под анкер, мм

10х120 10
12х100 12
12х115 12
12х150 12
16х105 16
16х140 16
16х180 16

Мин. вырывающая сила, кН (бетон В25)

10х120 5
12х100 6
12х115 6
12х150 6
16х105 7,5
16х140 9,4
16х180 9,4

Номинальный вес 1000 шт., кг

10х120 73,4
12х100 95,85
12х115 100,0
12х150 128,95
16х105 202
16х140 224,5
16х180 258

Обозначение

A, резьба

16х200 М16
16х220 М16
20х125 М20
20х160 М20
20х300 М20

L, длинна анкера, мм

16х200 200
16х220 220
20х125 125
20х160 160
16х105 300

G, глубина анкеровки, мм

16х200 60
16х220 60
20х125 75
20х160 75
16х105 75

H, макс. толщина прикрепляемогоматериала, мм

16х200 140
16х220 160
20х125 50
20х160 85
16х105 225

Do, диаметр отверстия под анкер, мм

16х200 16
16х220 16
20х125 20
20х160 20
16х105 20

Мин. вырывающая сила, кН (бетон В25)

16х200 9,4
16х220 9,4
20х125 12,3
20х160 12,3
16х105 12,3

Номинальный вес 1000 шт., кг

16х200 320
16х220 340,25
20х125 336
20х160 402,5
16х105 718,75

ОС — прибор для определения прочности бетона методом отрыва со скалыванием

Для определения качества бетона при возведении зданий и сооружений часто используется метод отрыва со скалыванием, который относится к неразрушающим методам исследования согласно ГОСТ 22690 и методическим инструкциям НИИЖБ. Фактически – это метод, которым проводится испытание анкера на вырыв. Анкер с сегментами крепится в исследуемый участок бетонной конструкции и измеряется усилие при его вырывании, разрушающее бетон рядом с анкером.

Сущность метода отрыва со скалыванием

По усилию вырыва судят о прочности бетона. Преимущество данного метода заключается в том, что прочность бетона мы получаем сразу на испытуемом объекте, без лабораторных испытаний образцов. Для получения результата не нужно проводить градуировку прибора на конкретный состав бетона. Это делает метод отрыва со скалыванием, прибор для которого используют в ответственных случаях, применимым как для контроля новых объектов строительства, так и давно возведённых объектов при их модернизации и реконструкции.

Кроме того, отрыв со скалыванием, прибор для которого широко используется совместно с другими методами неразрушающего контроля качества бетона, является основой для расчета градуировочных зависимостей этих приборов.

Проблема точности измерений при испытании анкера на вырыв

Следует обратить особое внимание, что для обеспечения высокой точности измерений при испытании анкера на вырыв важно исключить его проскальзывание. Ошибки, связанные с неучётом или неправильным учётом проскальзывания, – очень распространённая ситуация. Структура бетона неоднородна и при приложении нагрузки сегменты анкера имеют разную силу сцепления с поверхностью шпура, в результате часто один сегмент может проскальзывать больше, второй меньше, третий вообще не проскальзывать. При испытании такого анкера вырванная часть бетона будет иметь сильно несимметричный характер. Как в таком случае оценить фактическую глубину вырыва и несимметричность вырванного фрагмента? Ошибка измерений может быть значительной.

ОНИКС-1.ОС как оптимальное решение

Компания «Интерприбор» разработала и выпускает измеритель прочности бетона методом вырыва анкера ОНИКС-1.ОС в двух базовых модификациях – с рабочей нагрузкой до 50 и 100 кН. Запатентованная конструкция анкеров компании «Интерприбор» благодаря проточке в шпуре и специальной геометрии сегментов позволяет исключить проскальзывание и обеспечивает при испытании анкера вырыв аккуратного симметричного фрагмента бетона, что существенно повышает метрологические характеристики прибора.

ОНИКС-1.ОС внесен в Госреестр СИ России, реестры Беларуси и Казахстана.

Бетонные клиновые анкеры и их множество применений

Купить клиновые анкеры

«Клиновой анкер» — это общий термин для типа анкера, используемого для крепления различных материалов к бетону. Некоторые компании имеют разные торговые марки своих клиновых анкеров, такие как Kwik Bolt, Power Stud и Thunderstud. Клиновые анкеры разных марок, работающие по одним и тем же принципам, изготовлены из одних и тех же основных материалов и обеспечивают одинаковое высокое качество исполнения.

Что такое клиновой анкер?

Клиновые анкеры состоят из двух отдельных частей, которые предварительно постоянно собираются в единое целое. Первая деталь — стержень из углеродистой стали, который с резьбой на часть его длины. Противоположный / установленный конец анкера имеет диаметр суженного вниз или коническое пространство, которое сужается наружу назад до полного диаметра стержня.

Вторая деталь клинового анкера представляет собой стальную накладку или втулка , которая постоянно собирается вокруг конической части стержня.Для каждого клинового анкера также требуются гайка и шайба для завершения установки.

Клиновые анкеры могут использоваться во многих случаях, если в качестве основного материала используется твердый бетон. В отличие от многих других крепежных элементов для бетона клиновой анкер нельзя использовать в кирпиче или блоке.

В Клиновой анкер прост в использовании и доступен в широком диапазоне диаметров и длин. Клиновые анкеры могут использоваться как для легких, так и для тяжелых условий эксплуатации.Клинный анкер 1/4 «x 1-3 / 4», например, будет использоваться в легких условиях, а анкер 1-1 / 4 «x 12» будет использоваться в ситуации, требующей тяжелого режима работы. якорь.

Как работает клиновой анкер?

Опять же, крепежные детали клинового типа предназначены для использования только в твердом бетоне. Они предназначены для ввода в предварительно просверленное отверстие в бетоне. После установки эти клиновые анкеры нельзя удалить без разрушения бетона.Размер анкера всегда равен размеру отверстия, которое необходимо просверлить в бетоне. Допуск между отверстием и анкером очень жесткий. Когда анкер забивается в отверстие, зажим утоплен в зазоре конического пространства, позволяя анкеру проникнуть в отверстие. Для установки анкера шток необходимо подтянуть вверх (что происходит при затягивании гайки), заставляя зажим перемещаться наружу по конусному пространству, заклиниваясь между штоком и стенкой отверстия.

Поскольку допуск отверстия имеет решающее значение для работы клинового анкера, важно использовать правильное сверло и сверла. Следует использовать перфоратор, а не стандартную дрель, потому что он создает отверстие лучшего качества. А Также следует использовать сверла по камню с твердосплавными напайками, потому что они специально разработаны для использования в перфораторах и соответствуют стандартам ANSI.

Значения удержания клинового анкера

При анкеровке в бетон клиновые анкеры — отличный выбор из-за их удерживающих характеристик.Удерживающая сила клинового анкера, как и любого другого анкера, всегда зависит от качества бетона. Как показывает практика, в качестве безопасной рабочей нагрузки обычно принимается коэффициент запаса прочности 4: 1 или 25%. Значения удержания также выводятся из глубины заделки — чем глубже заделка, тем лучше значения удержания. Клиновой анкер должен быть заделан в бетон до минимальной глубины заделки или выше, чтобы получить опубликованные значения удержания. Также важно следить за тем, чтобы анкеры не располагались слишком близко друг к другу или слишком близко к неподдерживаемой кромке.

Давление, оказываемое на бетон клиновым анкером, лучше всего можно описать как конусообразное, при этом малый конец конуса является вставленным концом анкера, а большой конец конуса находится на поверхности бетона. Если два клиновых анкера установлены слишком близко друг к другу, давление от двух анкеров может пересекаться, уменьшая значения удержания обоих анкеров. Эти же факторы применяются при размещении анкера рядом с неподдерживаемой кромкой. Бетон может рассыпаться под давлением, если анкер расположен слишком близко к неподдерживаемой кромке.

Общая рекомендация заключается в том, что анкер следует размещать не ближе пяти диаметров от неподдерживаемого края. Например, анкер диаметром 1/2 дюйма должен располагаться на расстоянии не менее 2-1 / 2 дюйма от неподдерживаемого края бетона. Кроме того, два анкера никогда не должны располагаться на расстоянии менее десяти диаметров друг от друга. То есть два анкера диаметром 1/2 дюйма должны быть размещены на расстоянии не менее 5 дюймов друг от друга.

Определение клинового анкера правильного размера для использования

Диаметр клиновой анкер, необходимый для конкретного применения, зависит от размера отверстия в закрепляемом приспособлении.«Приспособлением» может быть что угодно, от 2х4 до металлического уголка, кронштейна или стальной пластины. Размер отверстия в приспособлении чаще всего определяется инженером на основе необходимых значений удержания для каждого конкретного приложения. Обязательно проследите, чтобы клиновой анкер для бетона проходил через отверстие в приспособлении. Якорь 1/2 дюйма на самом деле немного больше 1/2 дюйма. В приведенной ниже таблице показан правильный диаметр в зависимости от диаметра отверстия для приспособления:

Диаметр отверстия приспособления. 5/16 » 3/8 » 7/16 » 9/16 » 11/16 » 7/8 » 1 » 1-1 / 8 » 1-3 / 8 »
Диаметр клинового анкера. 1/4 » 5/16 » 3/8 » 1/2 » 5/8 » 3/4 » 7/8 » 1 » 1-1 / 4 »

Толщина материала + Минимальная глубина заделки + Толщина гайки / шайбы Минимальная длина анкера

Каждый диаметр клинового анкера доступен различной длины.Длина, необходимая для каждого применения, зависит от толщины закрепляемого приспособления и минимальной глубины заделки. Чтобы определить необходимую длину анкера, просто прибавьте толщину закрепляемого приспособления к минимальной глубине заделки для используемого диаметра анкера плюс толщину гайки и шайбы (толщина обычно близка к диаметру анкера):

Это даст вам минимальную необходимую длину анкера. Использование более длинного клинового анкера, чем необходимо, увеличит удерживающие характеристики, но может увеличить риск просверливания арматуры, встроенной в бетон.

Установка анкерного клина

Полезный совет:
Диаметр отверстия равен диаметру анкера.

В Установка бетонных клиновых анкеров может быть завершена следующим образом:

  1. Определите правильную длину клинового анкера, чтобы обеспечить минимальную глубину заделки, и убедитесь, что клиновой анкер проходит через отверстие в приспособлении. Шайба также должна быть больше отверстия для крепления.
  2. Используя отверстие в приспособлении в качестве шаблона, просверлите отверстия с помощью перфоратора и сверла с твердосплавным наконечником. Диаметр сверла должен быть таким же, как диаметр анкера. Обязательно очистите отверстие от пыли и мусора с помощью металлической щетки, сжатого воздуха или пылесоса.
  3. Установите шайбу и гайку на анкер, поверните гайку на пару оборотов. Неполная нарезка гайки защищает резьбу клинового анкера при забивании в отверстие.
  4. Вставьте клиновой анкер в отверстие для крепления.
  5. Осторожно забейте анкеры в каждое отверстие, следя за тем, чтобы резьба проходила ниже поверхности бетона или выходила за край приспособления, а также чтобы соблюдалась минимальная глубина заделки.
  6. Затяните гайку от руки. Используйте гаечный ключ, чтобы затянуть гайку на 3-4 оборота, или динамометрический ключ, чтобы убедиться, что они затянуты с требуемым крутящим моментом. Не перетягивайте , а не , так как анкер либо раскрутится, либо вырвется из отверстия. Ниже приведена таблица, в которой показано, какой размер ключа использовать в зависимости от размера гайки для каждого диаметра:
Диаметр отверстия для приспособления. 1/4 » 5/16 » 3/8 » 1/2 » 5/8 » 3/4 » 7/8 » 1 » 1-1 / 4 »
Размер ключа 7/16 » 1/2 » 9/16 » 3/4 » 15/16 » 1-1 / 8 » 1-5 / 16 » 1-1 / 2 » 1-7 / 8 »

Для получения более подробной информации, пожалуйста, просмотрите это Видео установки клинового анкера.

Значения крутящего момента клинового анкера

Для установки клиновых анкеров требуется минимальный крутящий момент. Не затягивайте гайку как можно сильнее. При установке клинового анкера важно, чтобы гайка закручивалась только вручную. Каждый диаметр анкера имеет необходимое значение крутящего момента, до которого он должен быть затянут.

Таблица идентификации длины

После того, как анкер установлен правильно, все, что выступает над бетоном, — это гайка, шайба и часть резьбы.Диаметр встроенного анкера можно легко определить, просто измерив шпильку. Длину анкера может быть трудно определить, поскольку глубина заделки может быть неизвестна. Чтобы помочь определить длину установленного якоря, был разработан идентификационный код. На конце резьбовой части анкера выбита буква, чтобы можно было легко определить длину после установки. Эта буква соответствует общей длине анкера (в дюймах).

отметка Из До, но не включая отметка Из До, но не включая
А 1-1 / 2 » 2 » N 8 » 8-1 / 2 »
В 2 » 2-1 / 2 » О 8-1 / 2 » 9 »
С 2-1 / 2 » 3 » П 9 » 9-1 / 2 »
D 3 » 3-1 / 2 » квартал 9-1 / 2 » 10 »
E 3-1 / 2 » 4 » R 10 » 11 »
Ф 4 » 4-1 / 2 » S 11 » 12 »
г 4-1 / 2 » 5 » т 12 » 13 »
H 5 » 5-1 / 2 » U 13 » 14 »
я 5-1 / 2 » 6 дюймов В 14 » 15 »
Дж 6 дюймов 6-1 / 2 » Вт 15 » 16 »
К 6-1 / 2 » 7 » Х 16 » 17 »
л 7 » 7-1 / 2 » Я 17 » 18 »
м 7-1 / 2 » 8 »

Характеристики материала клинового анкера

Бетонные клиновые анкеры доступны в разные виды стали, а также разные покрытия.Тип используемой стали и покрытия зависит от среды применения. Клиновые анкеры из оцинкованной углеродистой стали используются во внутренних помещениях, где коррозия не играет роли. Якорь, гайка, шайба и зажим изготовлены из оцинкованной углеродистой стали. Этот тип покрытия не рекомендуется для использования в пиломатериалах, обработанных ACQ.

Клиновые анкеры с горячим цинкованием подходят для наружных работ, где возникает проблема коррозии от воды или влаги.Якорь, гайка и шайба изготовлены из углеродистой стали и оцинкованы горячим способом. Зажим изготовлен из нержавеющей стали марки 303. Горячеоцинкованные клиновые анкеры приемлемы для использования в пиломатериалах, обработанных ACQ.

Клиновые анкеры также производятся из двух марок нержавеющей стали. Нержавеющая сталь 303 обладает превосходными коррозионными характеристиками для наружного применения и устойчива ко многим органическим и неорганическим химическим веществам, но не должна использоваться в морской среде. Якорь изготовлен из нержавеющей стали 303, а гайка, шайба и зажим — из нержавеющей стали 18-8, которая сопоставима с нержавеющей сталью 303.

Нержавеющая сталь серии 316 имеет лучшую коррозионную стойкость и обычно используется в суровых условиях. Якоря из нержавеющей стали 316 также можно использовать в морской среде. Все компоненты этих анкеров изготовлены из этой упругой стали 316.

Обзор

Клиновые анкеры — отличный выбор при анкеровке в твердый бетон. Эти анкеры имеют отличные удерживающие характеристики и доступны из различных материалов, чтобы удовлетворить требованиям многих областей применения.Важно убедиться, что в каждом случае используются правильный диаметр и длина, чтобы обеспечить правильную и безопасную установку клинового анкера.

Купить клиновые анкеры

29 апреля 2010 Майк Писторино

Что такое анкерный болт?

Анкерный болт — это используемый тип крепежа, предназначенный для соединения одного или нескольких объектов с бетонной поверхностью. Поскольку бетон является хрупким, вы можете использовать обычные болты для таких применений.Чтобы соединенный объект или объекты оставались на месте, необходимо использовать анкерные болты.

Основы анкерных болтов


По определению, анкерный болт — это прочный крепеж, который используется для соединения объектов с бетоном. Например, стальные столбы часто крепятся к бетонным поверхностям с помощью анкерных болтов. Анкерные болты продвигаются через основание столба в сам бетон. Благодаря уникальной конструкции анкерных болтов столб остается устойчивым и надежным.

Различные типы анкерных болтов


Все анкерные болты предназначены для соединения объектов с бетоном, но способ, которым они выполняют эту задачу, зависит от типа. Самый распространенный тип анкерных болтов — залитый на место. Он называется «монолитным», потому что буквально залит бетоном. Чтобы установить литой анкерный болт, сначала просверлите отверстие подходящего размера в бетонной поверхности. Затем вы вставляете болт в отверстие. Наконец, вы заливаете влажный бетон в оставшееся пространство.Влажный бетон естественным образом будет окружать болт, и когда он затвердеет, анкерный болт не должен сдвинуться с места.

Там же просверливаются анкерные болты. Также известные как анкерные болты после установки, они не требуют использования влажного бетона. Вы просто просверливаете их в затвердевшем бетоне. Как именно работают просверленные анкерные болты? Некоторые просверленные анкерные болты зависят от свойств механического расширения. Когда вы просверливаете их в бетон, они сжимаются и / или расширяются.Другие типы просверливаемых анкерных болтов требуют использования клея, такого как эпоксидная смола, для стабилизации и предотвращения движения.

Силы, действующие на анкерные болты


Несколько сил могут воздействовать на анкерные болты и, следовательно, со временем влиять на их характеристики. Например, если объект или объекты, к которым крепится бетон, начинают разрушаться, это может ослабить анкерные болты. Расщепление — еще одна потенциальная проблема анкерных болтов. Если между анкерными болтами образуется трещина, они могут ослабнуть.

Хотя анкерные болты не защищены от отказов, они реже выходят из строя при использовании в бетоне, чем другие типы болтов. В результате большинство компаний и подрядчиков используют анкерные болты при соединении одного или нескольких объектов с бетонной поверхностью.

Нет тегов для этого сообщения.

Анкеры с подрезкой | Журнал Concrete Construction

Механические анкеры, устанавливаемые после установки, бывают нескольких типов: клиновые, гильзовые, вставные, шпильки и поднутрения. Анкер с подрезкой иногда может потребовать дополнительного сверления и часто может быть в три раза дороже, чем другие механические анкеры после установки.Так почему бы вам выбрать именно его?

Все сводится к силе. Анкеры с подрезкой — самые прочные, которые вы можете купить, и вы кладете их в места, где хотите избежать проблем, независимо от стоимости. Вот почему они обычно используются на американских горках, атомных электростанциях и других конструкциях, где безопасность человека имеет первостепенное значение. Они хорошо подходят для динамических нагрузок и часто используются при сейсмическом переоборудовании. Анкер настолько прочен, что сталь в анкере часто ломается раньше, чем бетон.С инженерной точки зрения разрушение стали более предсказуемо и надежно, чем разрушение бетона, поэтому инженеры предпочитают его, говорит Боб Сэйер из Liebig International, немецкого производителя анкеров в течение последних 30 лет.

Анкеры с подрезкой не являются обычными анкерами. На дне отверстия имеется выемка или поднутрение, выполненное либо с помощью специального сверла, либо с помощью анкера, имеющего сверлильное устройство на конце болта. Когда анкер находится на месте, он использует прочность бетона на сжатие, чтобы противостоять нагрузке, в отличие от клинового анкера, который зависит от прочности бетона на растяжение.

Есть два типа анкеров с подрезкой. Стандартный тип требует просверливания отверстия с последующим высверливанием поднутрения специальным сверлом. Второй тип называется саморезным анкером, для которого не требуется дополнительная долота.

Американский институт бетона добавил новые требования к испытаниям механических анкеров после установки, то есть всех анкеров, которые не залиты в бетон. Требования приведены в ACI 355.2. Одна из проблем заключается в том, как эти анкеры работают в бетоне с трещинами.К счастью, анкеры с подрезкой хорошо проходят эти строгие испытания.

Вот краткий список производителей, которые производят анкеры с подрезкой. Обведите номер на служебной карте считывателя и отправьте его по почте для получения дополнительной информации.

Анкер механический саморезный

Анкер с подрезкой HDA — это сверхпрочный механический саморезный анкер для затвердевшего бетона. В качестве предварительно установленных (HDA-P) или проходных (HDA-T) анкеров они доступны как часть системы, которая поставляется со стопорными сверлами, установочными инструментами и перфоратором с четырьмя метрическими размерами болтов.Анкеры хорошо работают в бетоне с трещинами, в том числе в зонах растяжения и сейсмостойких конструкциях. Hilti, 800-879-8000, www.us.hilti.com.

Якорь обеспечивает постоянную блокировку

Анкер-шуруп Titen HD имеет резьбу, которая подрезает бетон или кирпичную кладку во время установки, что приводит к постоянному механическому сцеплению анкера и основного материала. Конструкция резьбы требует меньшего монтажного крутящего момента для быстрой и простой установки.Благодаря своим характеристикам нерасширения высокопрочный анкер идеально подходит для работы с минимальными краевыми расстояниями или условиями меньшего расстояния. Simpson Strong Tie Co., 800-999-5099, www.strongtie.com.

Якорь обеспечивает механическую блокировку

Анкер с подрезкой Ultraplus обеспечивает механическое сцепление с бетоном, а не фрикционный захват внутри отверстия, типичный для распорных анкеров. Подпружиненные стальные сегменты защелкиваются в канавке на дне отверстия, и сталь остается зажатой в течение всего срока службы.Кроме того, конструкция позволяет уменьшить краевые и межосевые расстояния без потери производительности. Анкеры доступны длиной до 1,5 метров. Liebig International, 800-247-2652, www.liebig-profibolt.com.

Анкер с подрезкой для высокой прочности

Анкер для бетона с подрезкой S9 был разработан для устранения прямого бокового напряжения, характерного для обычных анкеров, и приближения его характеристик к характеристикам монолитных анкеров.С помощью подрезающего инструмента коническая форма анкера вписывается в конический вырез отверстия, развивая растягивающую способность болта без проскальзывания или разрушения бетона. Williams Form Engineering Corp., 616-365-9220, www.williamsform.com.

Анкер-шуруп CONFAST® Leadwood

  • Сравнивать
    Анкер-шуруп 6-8 x 3/4 дюйма, 100 шт. В коробке

    Размер бит: 1/4 »

    Минимальная встраивание: 3/4 »

    Тип резьбы: SMS 6-18

    Материал: Замак

    Среда: Влажный

    Свяжитесь с нами для получения информации, альтернативные варианты см. На странице.

    Нет в наличии

  • Сравнивать
    Анкер-шуруп 6-8 x 1 дюйм, 100 шт. / Коробка

    Размер бит: 1/4 »

    Минимальная встраивание: 1 »

    Тип резьбы: SMS 6-18

    Материал: Замак

    Среда: Влажный

    Свяжитесь с нами для получения информации, альтернативные варианты см. На странице.

    Нет в наличии

  • Сравнивать
    Анкер-шуруп 10-14 x 3/4 дюйма, 100 шт. / Коробка

    Размер бит: 5/16 »

    Минимальная встраивание: 3/4 »

    Тип резьбы: SMS 10-12

    Материал: Замак

    Среда: Влажный

    Свяжитесь с нами для получения информации, альтернативные варианты см. На странице.

    Нет в наличии

  • Сравнивать
    Анкер-шуруп из свинцового дерева 10-14 x 1 дюйм, 100 шт. / Коробка

    Размер бит: 5/16 »

    Минимальная встраивание: 1 »

    Тип резьбы: SMS 10-12

    Материал: Замак

    Среда: Влажный

    Свяжитесь с нами для получения информации, альтернативные варианты см. На странице.

    Нет в наличии

  • Сравнивать
    Анкер-шуруп 10-14 x 1-1 / 2 дюйма, 100 шт. / Коробка

    Размер бит: 5/16 »

    Минимальная встраивание: 1-1 / 2 »

    Тип резьбы: SMS 10-12

    Материал: Замак

    Среда: Влажный

    Свяжитесь с нами для получения информации, альтернативные варианты см. На странице.

    Нет в наличии

  • Сравнивать
    Анкер-шуруп 16-18 x 1 дюйм, 100 шт. / Коробка

    Размер бит: 3/8 »

    Минимальная встраивание: 1 »

    Тип резьбы: SMS 14-10

    Материал: Замак

    Среда: Влажный

    Свяжитесь с нами для получения информации, альтернативные варианты см. На странице.

    Нет в наличии

  • Сравнивать
    Анкер-шуруп 16-18 x 1-1 / 2 дюйма, 100 шт. / Коробка

    Размер бит: 3/8 »

    Минимальная встраивание: 1-1 / 2 »

    Тип резьбы: SMS 14-10

    Материал: Замак

    Среда: Влажный

    Свяжитесь с нами для получения информации, альтернативные варианты см. На странице.

    Нет в наличии

Ваша корзина

Всего элементов: 0 Итого: 0,00 $ Итого: 0,00 $

Передний край анкеровки — шурупы по бетону

Передний край анкеровки — шурупы по бетону. 12 декабря 2018 г.

Автор: Джон Мьюир, технический менеджер, Ассоциация строительной техники

В мире анкеров, устанавливаемых на столб в бетон и кладку, все химические и механические анкеры должны быть затянуты против приспособления путем приложения определенного уровня монтажного крутящего момента, за одним исключением.

Приложение заданного уровня крутящего момента к анкеру (называемого установочным крутящим моментом — Tinst) требуется для создания зажимного усилия в приспособлении, чтобы гарантировать отсутствие движения под нагрузкой. Кроме того, в случае анкеров с регулируемым крутящим моментом монтажный крутящий момент создает в анкере силу расширения, которая создает сопротивление трения приложенной осевой нагрузке.

Создаваемое зажимное усилие всегда будет намного превышать любую приложенную к анкеру нагрузку, гарантируя отсутствие смещения или ослабления.Величина прилагаемого крутящего момента указывается производителем в Европейском техническом сертификате (ETA) и Декларации характеристик (DoP) продукта и получается путем испытаний и расчетов, чтобы гарантировать достижение правильной величины зажимного усилия.

Единственным исключением, как упоминалось ранее, является анкер-шуруп с нарезной резьбой, который при ввинчивании в основной материал врезает эту резьбу в бетон или кладку.

В основном материале просверливается отверстие, диаметр которого меньше диаметра резьбы анкера, так что нарезная резьба винта по бетону создает физический шпон в основном материале.Глубина нарезания резьбы влияет на грузоподъемность анкера — чем выше резьба, тем выше нагрузка.

Различные детали головки делают шуруп для бетона очень универсальным продуктом для широкого спектра применений.

Поскольку основным принципом работы для шурупов по бетону является шпонка, они подходят для использования в бетоне с трещинами и в некоторых случаях для динамических нагрузок, таких как сейсмические, усталостные и ударные, что делает их очень универсальными.

Проблема, возникающая с некоторыми винтами для бетона, связана с водородной хрупкостью.Чтобы эти анкеры прорезали резьбу в твердом бетоне, они изготовлены из высокопрочной стали, которая более восприимчива к водородному охрупчиванию. Это может произойти, когда оцинкованный продукт подвергается воздействию электролита (например, используется во влажной или внешней среде) или когда в процессе производства водород поглощается во время упрочняющей термообработки и процесса нанесения покрытия. В прошлом из-за этого эффекта имел место ряд случаев выхода из строя анкеров.

Тем не менее, винты для бетона могут быть изготовлены таким образом, чтобы процессы уменьшения хрупкости удаляли и ограничивали возможность появления водорода в структуре крепежной детали.Испытание ETA для бетонных шурупов в соответствии с последним Европейским документом об оценке — EAD 330232-00-0601 теперь также включает специальный тест на устойчивость к водородному охрупчиванию, поэтому у бетонного шурупа с ETA не будет проблем в этой области, что может не относиться к товарам, не предназначенным для ETA.

Как упоминалось ранее, ключевое отличие этого продукта от других анкеров заключается в процедуре установки с методом установки всех бетонных винтов, описанным ниже:

Винты для бетона обозначаются диаметром отверстия, который меньше диаметра нарезной резьбы, а отверстия с зазором в приспособлении обычно на ~ 2 мм больше, чем резьба анкера.В этом случае необходимо следить за тем, чтобы любое отверстие с зазором имело соответствующий диаметр, чтобы можно было просверлить и закрепить винт для бетона. Например, для винта по бетону 10 мм потребуется зазор 14 мм — диаметр отверстия 10 мм.

Подходящий механический ударный гаечный ключ для каждого производителя и размера анкера будет определен в ETA или DoP как Timp.max. Очень важно, чтобы любой используемый ударный гаечный ключ не превышал это значение крутящего момента.

Ключевой особенностью этого продукта является то, что он не настраивается на определенный крутящий момент во время установки.Это дистанционное управление, а не управление крутящим моментом.

Однако бывают случаи, когда к анкеру прилагается определенное значение крутящего момента. К ним относятся ситуации, когда ручная установка будет считаться реалистичной или желательной, но достижимой только для материалов с меньшей прочностью, таких как зеленый бетон или каменная кладка. Во-вторых, когда анкер частично вытаскивается и снова вставляется для регулировки.

В таких ситуациях следует проконсультироваться с производителем бетонных шурупов.Установочный момент (Tinst) для этих примеров будет намного меньше Timp.max и опубликован в ETA и DoP.

Другой пример использования Tinst — это когда компонент, такой как пластина или канал, крепится к установленному анкеру. Это применимо только к бетонному шурупу с выступающей резьбовой шпилькой или шестигранной головкой с внутренней резьбой. Здесь Tinst применяется для создания зажимного усилия на приспособлении и является максимальным крутящим моментом, который необходимо приложить.

Типичный пример двух приведенных выше случаев:
Timp.max = 600 Нм
Tinst = 60 Нм для бетона и 5–15 Нм для кирпичной кладки

Очень важно, чтобы эти значения не вызывали путаницы.

Таким образом, шуруп для бетона является относительно новым анкером, который имеет хорошие характеристики, охватывает широкий спектр применений и прост в установке в ряд базовых материалов.

Однако, поскольку в нем используется метод установки, отличный от существующих типов анкеров, важно, чтобы установщики этих анкеров знали метод установки и, как и все анкеры, обладали опытом, необходимым для правильной установки.

Ключевые точки:

  • Установка анкера осуществляется с помощью механического ударного ключа с номинальным крутящим моментом для достижения плотной фиксации без определенного значения крутящего момента.
  • Рекомендуемый момент затяжки потребуется только при креплении компонента к бетонному шурупу с установленной выступающей резьбовой шпилькой.

Если эти ключевые характеристики этого анкера будут поняты и соблюдены, строительная отрасль сможет использовать этот гибкий, инновационный анкер для решения проблем с анкеровкой во всех сферах деятельности и сферах применения.

www.the-cfa.co.uk

Анкеры (EN) | IDEA StatiCa

Сопротивление анкерных болтов оценивается в соответствии с EN 1992-4, кл. 7.2 для анкеров с головкой и после установки. Отказ от выдергивания прямых анкеров, комбинированное вырывание и разрушение бетона связанных анкеров, а также разрушение бетона при раскалывании не проверяются из-за отсутствия информации от производителя анкера только для конкретного типа анкера и клея.

В настройках кода доступны настройки для активации / деактивации проверки отрыва бетонного конуса при растяжении и сдвиге.Если проверка прорыва бетонного конуса не активирована, предполагается, что специальная арматура рассчитана на сопротивление силе. Величина силы указывается в формулах. Кроме того, бетон можно установить как с трещинами, так и без трещин. Прочность бетона без трещин выше.

Сопротивление стали растяжению (EN 1992-4, класс 7.2.1.3):

\ [N_ {Rd, s} = \ frac {N_ {Rk, s}} {\ gamma_ {Ms}} \]

где:

  • N Rk, s = c A s f uk — характеристическое сопротивление крепежа при разрушении стали
  • c — снижение сопротивления растяжению болтов с нарезанной резьбой согласно EN 1993-1-8 — кл.3.6.1. (3) редактируется в настройке кода
  • A s — зона растяжения анкерного болта
  • f uk — характерный предел прочности при растяжении анкерного болта
  • \ (\ gamma_ {Ms} = 1.2 \ cdot \ frac {f_ {uk}} {f_ {yk}} \ ge 1.4 \) — частичный коэффициент безопасности для разрушения стали при растяжении (EN 1992-4, Таблица 4.1)
  • f yk — характеристический предел текучести анкерного болта
Сопротивление бетонному конусу разрушению анкера или группы анкеров (EN 1992-4, кл.{1.5} \) — характеристическое сопротивление одиночного крепежа, помещенного в бетон и не подверженного влиянию соседних крепежных элементов или краев бетонного элемента
  • k 1 — коэффициент, учитывающий состояние бетона и тип анкера; для анкеров с забивной головкой (с шайбами) k 1 = 8,9 для бетона с трещинами и k 1 = 12,7 для бетона без трещин; для постустановленных крепежей (прямые анкеры) k 1 = 7.7 для бетона с трещинами и k 1 = 11,0 для бетона без трещин
  • f ck — характеристическая прочность бетонного цилиндра на сжатие
  • h ef — глубина заделки анкера в бетон; для трех или более близких краев, EN 1992-4, кл. 7.2.1.4 (8) применяется и действует \ (h ‘_ {ef} = \ max \ left \ {\ frac {c_ {max}} {c_ {cr, N}} \ cdot h_ {ef}, \, \ frac {s_ {max}} {s_ {cr, N}} \ cdot h_ {ef} \ right \} \) используется вместо этого в формулах для N Rk, c 0 , c cr , N , s cr, N , A c, N , A c, N 0 , ψ s, N и ψ ec, №
  • A c, N — фактическая площадь проекции, ограниченная перекрытием бетонных конусов соседних крепежных элементов, а также краями бетонного элемента
  • A c, N 0 = s cr, N 2 — контрольная площадь проекции, т.е.е. площадь бетона индивидуального анкера с большим шагом и краевым расстоянием на бетонной поверхности
  • \ (\ psi_ {s, N} = 0,7 + 0,3 \ cdot \ frac {c} {c_ {cr, N}} \ le 1 \) — коэффициент, учитывающий нарушение распределения напряжений в бетоне из-за близость края бетонного элемента
  • c — наименьшее краевое расстояние
  • c cr, N = 1,5 ∙ h ef — характерное краевое расстояние для обеспечения передачи характеристического сопротивления анкера при разрыве бетона под действием растягивающей нагрузки
  • \ (\ psi_ {re, N} = 0.5+ \ frac {h_ {ef}} {200} \ le 1 \) — коэффициент выкрашивания оболочки
  • \ (\ psi_ {ec, N} = \ frac {1} {1 + 2 \ cdot (e_N / s_ {cr, N})} \ le 1 \) — коэффициент, учитывающий групповой эффект при различных растягивающих нагрузках. действующие на отдельные застежки группы; ψ ec, N определяется отдельно для каждого направления и используется произведение обоих факторов
  • e N — эксцентриситет результирующей силы натяжения натянутых крепежных элементов относительно центра тяжести натянутых креплений
  • s cr, N = 2 ∙ c cr, N — характерный шаг анкеров для обеспечения характерного сопротивления анкеров в случае разрушения бетонного конуса под действием растягивающей нагрузки
  • \ (\ psi_ {M, N} = 2- \ frac {z} {1.5 \ cdot h_ {ef}} \ ge 1 \) — коэффициент, учитывающий влияние силы сжатия между арматурой и бетоном в случаях изгибающих моментов с осевой силой или без нее; этот параметр равен 1, если c <1,5 h ef или отношение сжимающей силы (включая сжатие из-за изгиба) к сумме растягивающих усилий в анкерах меньше 0,8 или z / ч ef ≥ 1,5
  • z — внутренний рычаг крепления
  • γ Mc = γ c γ inst — частичный коэффициент безопасности (EN 1992-4, таблица 4.1)
  • γ c — частичный коэффициент безопасности для бетона (редактируется в настройке кода)
  • γ inst — частичный коэффициент безопасности с учетом безопасности установки анкерной системы (редактируется в настройке кода)
  • Площадь конуса отрыва бетона для группы анкеров, нагруженных растяжением, которые образуют общий бетонный конус, A c, N , показана красной пунктирной линией.

    Сопротивление выдергиванию (EN 1992-4, кл.7.2.1.5)

    Сопротивление выдергиванию проверяют для анкеров с шайбами ​​согласно EN 1992-4, кл. 7.2.1.5:

    \ [N_ {Rd, p} = \ frac {N_ {Rk, p}} {\ gamma_ {Mc}} \]

    где:

    • N Rk, p = k 2 A h f ck — характеристическое сопротивление при выходе из строя
    • k 2 — коэффициент зависит от состояния бетона, k 2 = 7.2 \)
    • d h ≤ 6 t h + d — диаметр головки крепежа
    • t h — толщина головки болта с головкой
    • d — диаметр стержня крепежа
    • f ck — характеристическая прочность бетонного цилиндра на сжатие
    • γ Mc = γ c γ inst — частичный коэффициент безопасности (EN 1992-4, таблица 4.1)
    • γ c — частичный коэффициент безопасности для бетона (редактируется в настройке кода)
    • γ inst — частичный коэффициент безопасности с учетом безопасности установки анкерной системы (редактируется в настройке кода)

    Сопротивление выдергиванию анкеров других типов не проверяется и должно быть гарантировано производителем.

    Устойчивость бетона к выбросу (EN 1992-4, кл. 7.2.1.8)

    Выдувание проверяется для анкеров с головкой (тип анкера — шайба) с краевым расстоянием c ≤ 0.5 h ef согласно EN 1992-4, кл. 7.2.1.8. Анкеры считаются группой, если расстояние между ними у края составляет s ≤ 4 c 1 . Анкеры с подрезкой можно проверить таким же образом, но значение A h неизвестно в программе. Вылет анкеров с поднутрением можно определить, выбрав шайбу соответствующего размера.

    \ [N_ {Rd, cb} = \ frac {N_ {Rk, cb}} {\ gamma_ {Mc}} \]

    где:

    • \ (N_ {Rk, cb} = N_ {Rk, cb} ^ 0 \ cdot \ frac {A_ {c, Nb}} {A_ {c, Nb} ^ 0} \ cdot \ psi_ {s, Nb} \ cdot \ psi_ {g, Nb} \ cdot \ psi_ {ec , Nb} \) — характеристическое сопротивление при прорыве бетона
    • \ (N_ {Rk, cb} ^ 0 = k_5 \ cdot c_1 \ cdot \ sqrt {A_h} \ cdot \ sqrt {f_ {ck}} \) — характеристическое сопротивление отдельного крепежа, на которое не влияют соседние крепежные элементы или другие элементы. 2 \)
    • d — условный диаметр анкера
    • d h — диаметр шайбы круглой
    • a wp — размер стороны квадратной шайбы
    • f ck — характеристическая цилиндрическая прочность бетона на сжатие
    • n — количество креплений в ряду параллельно краю бетонного элемента
    • s 2 — шаг креплений в группе перпендикулярно направлению 1
    • s cr, Nb = 4 c 1 — расстояние, необходимое для того, чтобы крепежный элемент развил свою характеристическую прочность на разрыв при разрыве при выдуве
    Стойкость анкера к сдвигу (EN 1992-4 — Cl.7.2.2.3)

    Стойкость стали анкера к сдвигу проверяется в соответствии с EN 1992-4 — Cl. 7.2.2.3. Трение не учитывается. Сдвиг с и без рычага признается в зависимости от параметров работы производственной базы пластины.

    \ [V_ {Rd, s} = \ frac {V_ {Rk, s}} {\ gamma_ {Ms}} \]

    Для противостояния: прямое, предполагается сдвиг без плеча рычага (EN 1992-4 — кл. 7.2.2.3.1):

    V Rk, s = k 6 A s f uk — характеристическое сопротивление одиночного застежка при выходе из строя стали; или крепежа с соотношением h ef / d nom <5 и классом прочности бетона на сжатие V Rk, s следует умножить на коэффициент 0.8.

    Для выдержки: шов из строительного раствора, предполагается сдвиг с рычагом (EN 1992-4 — Cl. 7.2.2.3.2):

    \ [V_ {Rk, s} = \ frac { \ alpha_M \ cdot M_ {Rk, s}} {l_a} \]

    где:

    • k 6 = 0,6 для анкеров с fuk ≤ 500 МПа; k 6 = 0,5 в противном случае
    • A s — площадь среза анкера; если выбрана плоскость среза в резьбе, используется площадь, уменьшенная по резьбе; в противном случае используется вся поверхность хвостовика
    • f uk — предел прочности анкерного болта
    • α M = 2 — предполагается полное ограничение (EN 1992-4 — Cl.3} {32} \) — модуль сечения анкера
    • d — диаметр анкерного болта; если выбрана плоскость среза в резьбе, используется диаметр, уменьшенный на резьбу; в противном случае используется номинальный диаметр d nom
    • Н Эд — растягивающее усилие в анкере
    • N Rd, s — сопротивление анкера растяжению
    • л a = 0,5 d nom + t миномет + 0.5 t bp — рычаг
    • т раствор — толщина раствора (раствора)
    • т п.о. — толщина опорной плиты
    • γ Ms = 1,0 ∙ f uk / f yk ≥ 1,25 для f uk ≤ 800 МПа и f yk / f uk 0,8; γ Ms = 1,5 в противном случае — частичный коэффициент запаса прочности при разрушении стали (EN 1992-4 — Таблица 4.1)
    Разрушение бетона при выдавливании (EN 1992-4 — Cl. 7.2.2.4):

    \ [V_ {Rd, cp} = \ frac {V_ {Rk, cp}} {\ gamma_ {Mc}} \]

    где:

    • V Rk, cp = k 8 N Rk, c — характеристическая стойкость бетона к выталкиванию
    • k 8 = 1 для h ef <60 мм; k 8 = 2 для h ef ≥ 60 мм (ETAG 001, приложение C — кл.5.2.3.3)
    • N Rk, c — характеристическое сопротивление крепежа, группы креплений и натянутых креплений группы креплений при разрыве бетонного конуса; Предполагается, что все анкеры находятся в натянутом состоянии
    • γ Mc = γ c — частичный коэффициент безопасности (EN 1992-4 — Таблица 4.1, γ inst = 1.0 для сдвиговой нагрузки)
    • γ c — частичный коэффициент безопасности для бетона (редактируется в настройке кода)
    Разрушение краев бетона (EN 1992-4 — кл.7.2.2.5):

    Разрушение края бетона — это хрупкое разрушение, и проверяется наихудший случай, т. Е. Только анкеры, расположенные рядом с краем, переносят полную поперечную нагрузку, действующую на всю опорную плиту. Если анкеры расположены по прямоугольной схеме, ряд анкеров на исследуемой кромке передает поперечную нагрузку. Если анкеры расположены неравномерно, два анкера, ближайшие к исследуемой кромке, передают поперечную нагрузку. Исследуются две кромки в направлении сдвигающей нагрузки, и результаты показывают худший случай.{0.2} \)

  • l f = min ( h ef , 12 d nom ) для d nom ≤ 24 мм; l f = min [ h ef , max (8 d nom , 300 мм)] для d nom > 24 мм — эффективная длина анкера при сдвиге
  • h ef — глубина заделки анкера в бетон
  • c 1 — расстояние от анкера до исследуемой кромки; для креплений в узком тонком элементе эффективное расстояние \ (c’_1 = \ max \ left \ {\ frac {c_ {2, max}} {1.5}, \, \ frac {h} {1.5}, \, \ frac {s_ {2, max}} {3} \ right \} \) используется вместо
  • c 2 — меньшее расстояние до кромки бетона перпендикулярно расстоянию c 1
  • d nom — номинальный диаметр анкера
  • A c, V 0 = 4,5 c 1 2 — площадь бетонного конуса отдельного анкера на боковой бетонной поверхности, не затронутая кромками
  • A c, V — фактическая площадь бетонного конуса анкеровки на боковой бетонной поверхности
  • \ (\ psi_ {s, V} = 0. 2 \ le 1.{1.5} \ le 1.0 \]

    Наибольшее значение \ (N_ {Ed} / N_ {Rd, i} \) и \ (V_ {Ed} / V_ {Rd, i} \) для различных режимов отказа должны быть приняты. Обратите внимание, что значения \ (N_ {Ed} \) и \ (N_ {Rd, i} \) часто принадлежат группе якорей.

    Анкеры с опорой

    Анкер с опорой спроектирован как стержневой элемент, нагруженный поперечной силой, изгибающим моментом, а также сжимающей или растягивающей силой. Эти внутренние силы определяются моделью конечных элементов. Якорь закреплен с двух сторон, одна сторона — 0.5 × d ниже уровня бетона, другая сторона находится посередине толщины плиты. Консервативно предполагается, что длина потери устойчивости равна удвоенной длине стержневого элемента. Используется модуль упругости пластического сечения. Элемент стержня разработан в соответствии с EN 1993-1-1. Сила сдвига может снизить предел текучести стали в соответствии с Cl. 6.2.8, но минимальная длина якоря, чтобы соответствовать гайке под опорную плитой обеспечивает проведение, что якорь терпит неудачу при изгибе до силы сдвига достигает половину сопротивления сдвига.Следовательно, уменьшение не требуется. Взаимодействие изгибающего момента и прочности на сжатие или растяжение оценивается согласно п. 6.2.1.

    Сопротивление сдвигу (EN 1993-1-1 кл. 6.2.6):

    \ [V_ {pl, Rd} = \ frac {A_V f_y / \ sqrt {3}} {\ gamma_ {M2}} \]

    где:

    • A V = 0,844 A s — площадь сдвига
    • A s — площадь болта уменьшена за счет резьбы
    • f y — предел текучести болта
    • γ M2 — коэффициент запаса прочности
    Сопротивление растяжению (EN 1993-1-8 — Cl.3.6.1):

    \ [F_ {t, Rd} = \ frac {c k_2 f_ {ub} A_s} {\ gamma_ {M2}} \ ge F_t \]

    где:

    • c — снижение сопротивления растяжению болтов с нарезанной резьбой согласно EN 1993-1-8 — кл. 3.6.1. (3) редактируется в настройке кода
    • k 2 = 0,9 — коэффициент из таблицы 3.4 в EN 1993-1-8
    • f ub — предел прочности анкерного болта
    • A s — зона растяжения анкерного болта
    • γ M2 — коэффициент безопасности (EN 1993-1-8 — Таблица 2.4} {64} \) — момент инерции болта
    • L cr = 2 l — длина продольного изгиба; предполагается, на безопасной стороне, что болт закреплен в бетоне и может свободно вращаться на опорной плите
    • л — длина элемента затвора равна половине толщины опорной пластины + зазор + половину диаметра болта; С точки зрения безопасности предполагается, что шайба и гайка не прижимаются к бетонной поверхности (ETAG 001 — Приложение C — Кл. 4.2.2.4)
    Сопротивление изгибу (EN 1993-1-1 кл.3} {6} \) — модуль сечения болта
  • f y — предел текучести болта
  • γ M2 — коэффициент запаса прочности
  • Использование анкерной стали (EN 1993-1-1 кл. 6.2.1)

    \ [\ frac {N_ {Ed}} {N_ {Rd}} + \ frac {M_ {Ed}} {M_ {Rd} } \ le 1 \]

    где:

    • N Ed — растягивающая (положительная) или сжимающая (отрицательный знак) расчетная сила
    • N Rd — растяжение (положительное, F t, Rd ) или сжатие (знак отрицательное, F c, Rd ) расчетное сопротивление
    • M Ed — расчетный изгибающий момент
    • M Rd = M pl, Rd — расчетное сопротивление изгибу

    Simpson TITEN HD Heavy Duty Анкер-шуруп

    Диаметр болта / отверстия 1/4 дюйма (5) 3/8 дюйма (10) 1/2 дюйма (15) 5/8 дюйма (8) 3/4 дюйма (7)

    Длина болта (под головкой) 1-3 / 4 дюйма (1) 1-7 / 8 дюймов (1) 2-1 / 2 дюйма (1) 2-3 / 4 дюйма (1) 3 дюйма (4) 3- 1/2 дюйма (1) 4 дюйма (7) 5 дюймов (7) 6 дюймов (8) 6-1 / 2 дюйма (3) 7 дюймов (1) 8 дюймов (4) 8-1 / 2 дюйма (1) 10 дюймов (1) 12 дюймов (1) 13 дюймов (1) 14 дюймов (1) 15 дюймов (1)

    Защита от коррозии Механическая оцинковка (13) Оцинковка (32)


    Продукция 1-24 из 45

    Сортировать по…БрендНазвание продуктаНовейшие продуктыПо цене от низкой до высокойЦена от высокой до низкойРейтинг от низкой до высокойОценка от высокой до низкойВсего отзывовЛидеры продаж

    Показать 24 на страницу 48 на страницу 72 на страницу 96 на страницу 120 на страницу

    Быстрый просмотр

    Доступность: Прямые поставки

    Симпсон Strong-Tie Номер товара: THDB25178H —

    THDB25178H 1/4 «x 1-7 / 8» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных расстояниях от края и в условиях уменьшенного расстояния. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. В …

    Быстрый просмотр

    Доступность: Прямые поставки

    Симпсон Strong-Tie Номер товара: THDB25234H —

    THDB25234H 1/4 «x 2-3 / 4» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных расстояниях от края и в условиях уменьшенного расстояния. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. В …

    Быстрый просмотр

    Доступность: Прямые поставки

    Симпсон Strong-Tie Номер позиции: THDB25300H —

    THDB25300H 1/4 «x 3» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных расстояниях от края и в условиях уменьшенного расстояния. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. Якорь …

    Быстрый просмотр

    Доступность: Прямые поставки

    Симпсон Strong-Tie Номер товара: THDB25312H —

    THDB25312H 1/4 «x 3-1 / 2» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных расстояниях от края и в условиях уменьшенного расстояния. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. В …

    Быстрый просмотр

    Доступность: Прямые поставки

    Симпсон Strong-Tie Номер позиции: THDB25400H —

    THDB25400H 1/4 «x 4» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных расстояниях от края и в условиях уменьшенного расстояния. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. Якорь …

    Быстрый просмотр

    Доступность: Прямые поставки

    Симпсон Strong-Tie Номер товара: THD37134H —

    THD37134H 3/8 «x 1-3 / 4» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных расстояниях от края и в условиях уменьшенного расстояния. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. В …

    Быстрый просмотр

    Доступность: Прямые поставки

    Симпсон Strong-Tie Номер позиции: THD37212H —

    THD37212H 3/8 «x 2-1 / 2» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных расстояниях от края и в условиях уменьшенного расстояния. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. В …

    Быстрый просмотр

    Доступность: Склад

    Симпсон Strong-Tie Номер позиции: THD37300H —

    THD37300H 3/8 «x 3» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных расстояниях от края и в условиях уменьшенного расстояния. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. Якорь …

    Быстрый просмотр

    Доступность: Прямые поставки

    Симпсон Strong-Tie Номер позиции: THD37300HMG —

    THD37300HMG Механический оцинкованный 3/8 «x 3» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных расстояниях от края и в условиях уменьшенного расстояния. Запатентованные режущие зубья позволяют устанавливать Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами, и при значительно меньшем …

    Быстрый просмотр

    Доступность: Склад

    Симпсон Strong-Tie Номер позиции: THD37400H —

    THD37400H 3/8 «x 4» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных расстояниях от края и в условиях уменьшенного расстояния. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. Якорь …

    Быстрый просмотр

    Доступность: Прямые поставки

    Симпсон Strong-Tie Номер позиции: THD37400HMG —

    THD37400HMG Механический оцинкованный 3/8 «x 4» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных расстояниях от края и в условиях уменьшенного расстояния. Запатентованные режущие зубья позволяют устанавливать Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами, и при значительно меньшем …

    Быстрый просмотр

    Доступность: Склад

    Симпсон Strong-Tie Номер позиции: THD37500H —

    THD37500H 3/8 «x 5» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных расстояниях от края и в условиях уменьшенного расстояния. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. Якорь …

    Быстрый просмотр

    Доступность: Прямые поставки

    Симпсон Strong-Tie Номер товара: THD37500HMG —

    THD37500HMG Механический оцинкованный 3/8 «x 5» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных расстояниях от края и в условиях уменьшенного расстояния. Запатентованные режущие зубья позволяют устанавливать Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами, и при значительно меньшем …

    Быстрый просмотр

    Доступность: Склад

    Симпсон Strong-Tie Номер позиции: THD37600H —

    THD37600H 3/8 «x 6» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных расстояниях от края и в условиях уменьшенного расстояния. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. Якорь …

    Быстрый просмотр

    Доступность: Прямые поставки

    Симпсон Strong-Tie Номер позиции: THD37600HMG —

    THD37600HMG Механический оцинкованный 3/8 «x 6» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных расстояниях от края и в условиях уменьшенного расстояния. Запатентованные режущие зубья позволяют устанавливать Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами, и при значительно меньшем …

    Быстрый просмотр

    Доступность: Склад

    Симпсон Strong-Tie Номер позиции: THD50300H —

    THD50300H 1/2 «x 3» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных расстояниях от края и в условиях уменьшенного расстояния. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. Якорь …

    Быстрый просмотр

    Доступность: Склад

    Симпсон Strong-Tie Номер позиции: THD50400H —

    THD50400H 1/2 «x 4» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных расстояниях от края и в условиях уменьшенного расстояния. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. Якорь …

    Быстрый просмотр

    Доступность: Прямые поставки

    Симпсон Strong-Tie Номер позиции: THD50400HMG —

    THD50400HMG Механический оцинкованный 1/2 «x 4» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных расстояниях от края и в условиях уменьшенного расстояния. Запатентованные режущие зубья позволяют устанавливать Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами, и при значительно меньшем …

    Быстрый просмотр

    Доступность: Склад

    Симпсон Strong-Tie Номер позиции: THD50500H —

    THD50500H 1/2 «x 5» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных расстояниях от края и в условиях уменьшенного расстояния. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. Якорь …

    Быстрый просмотр

    Доступность: Прямые поставки

    Симпсон Strong-Tie Номер позиции: THD50500HMG —

    THD50500HMG Механический оцинкованный 1/2 «x 5» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных расстояниях от края и в условиях уменьшенного расстояния. Запатентованные режущие зубья позволяют устанавливать Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами, и при значительно меньшем …

    Быстрый просмотр

    Доступность: Склад

    Симпсон Strong-Tie Номер позиции: THD50600H —

    THD50600H 1/2 «x 6» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных расстояниях от края и в условиях уменьшенного расстояния. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки. Якорь …

    Быстрый просмотр

    Доступность: Прямые поставки

    Симпсон Strong-Tie Номер позиции: THD50600HMG —

    THD50600HMG Механический оцинкованный 1/2 «x 6» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных расстояниях от края и в условиях уменьшенного расстояния. Запатентованные режущие зубья позволяют устанавливать Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами, и при значительно меньшем …

    Быстрый просмотр

    Доступность: Прямые поставки

    Симпсон Strong-Tie Номер позиции: THD50612H —

    THD50612H 1/2 «x 6-1 / 2» (20 шт. В коробке) Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных расстояниях от края и в условиях уменьшенного расстояния. Запатентованные режущие зубья позволяют установить Titen HD за одну восьмую времени по сравнению с традиционными распорными анкерами и со значительно меньшими моментами установки ….

    Быстрый просмотр

    Доступность: Прямые поставки

    Симпсон Strong-Tie Номер позиции: THD50612HMG —

    THD50612HMG Механический оцинкованный 1/2 «x 6-1 / 2» Titen HD — это запатентованный высокопрочный анкер-шуруп для бетона и кирпичной кладки.Характеристики самоподрезания и нерасширения Titen HD делают его идеальным анкером для строительных конструкций, даже при минимальных расстояниях от края и в условиях уменьшенного расстояния.

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
