Содержание

Особенности монтажа анкеров разных видов

Анкеры – общее название крепежа, монтируемого в подготовленное отверстие и имеющего «якорный» принцип.

Чаще всего, применяются для обеспечения надежного крепления тяжелых конструкций (легкие конструкции крепятся на дюбеля).

Анкеры крепятся в бетон, камень, полнотелый кирпич.



Основные разновидности анкеров

Для сквозного монтажа через прикрепляемую деталь и трубующие предварительной установки:

  • Анкерные болты;
  • Анкер-клин;
  • Клиновой анкер;
  • Рамный дюбель;

Основные виды анкеров:

  1. Забивной анкер;
  2. Втулочный анкер;
  3. Анкер для высоких нагрузок;
  4. Химический анкер;

Забивной анкер

Бывают 2-х видов – стальные и латунные.

Внешний вид похож, но принцип работы отличается.

Стальной анкер состоит из 2-х элементов – цанги с внутренней резьбой с лепестковыми пропилами и клина, который вставлен внутрь).

Инструкция монтажа:

  1. В просверленное отверстие вставляется анкер
  2. Cпециальным инструментом забивается клин в тело анкера и разжимает лепестки, которые фиксируют его в материале основания.
  3. С помощью любого крепежа с соответствующей размером и резьбы производится крепление.

Латунный анкер сделан из латуни, что повышает его коррозионные свойства, представляет из себя цилиндрическую цангу сложной формы с внутренней метрической конусообразной резьбой.

Инструкция монтажа:

  1. В просверленное отверстие вставляется анкер
  2. Cпециальным инструментом забивается клин в тело анкера и разжимает лепестки, которые фиксируют его в материале основания.
  3. Монтаж осуществляется с помощью соответствующего по размеру метрического крепежа, который расклинивает цангу в отверстии при закручивании. Для предотвращения прокручивания в отверстии анкер имеет рифленую наружную поверхность.



Клиновый анкер

Используется прежде всего, для прочной фиксации и крепления тяжелого оборудования.

Фиксируются за счет специального «якоря» на теле клинового анкера, который расклинивается при вытаскивания.

Инструкция монтажа:

Монтаж осуществляется забиванием анкера в просверленное отверстие.

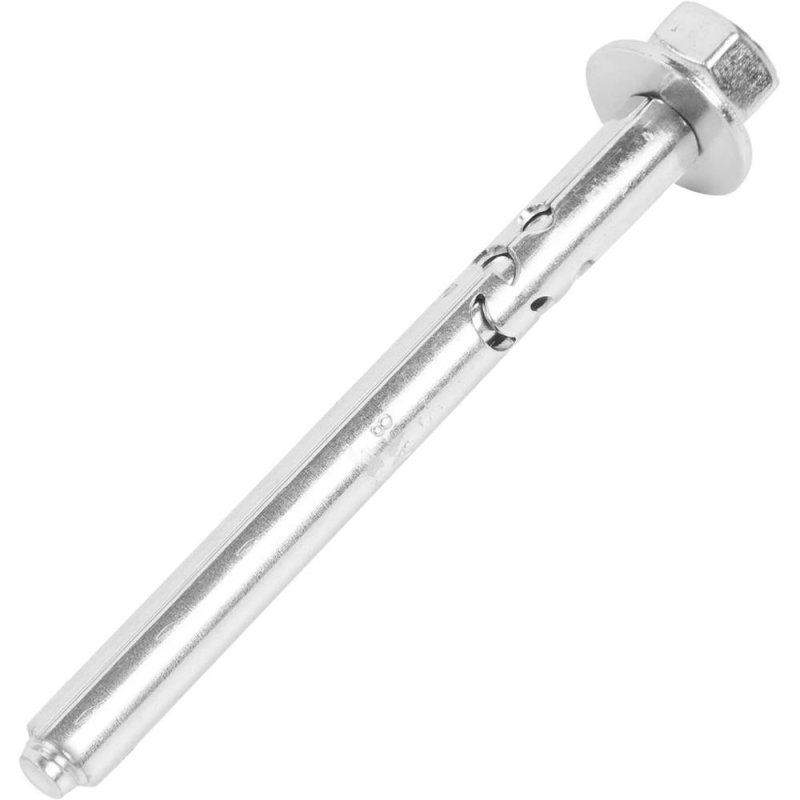

Втулочный анкер

Состоит из 3х и более элементов, в зависимости от конструктивных особенностей.

Основные элементы – цанга, расклинивающий элемент, резьбовой стержень (или болт или винт). Вставляется в отверстие и при закручивании клиновой элемент входит в цангу, которая распирается в отверстии.

К данным видам крепежа относится:

  1. Анкерный болт с гайкой
  2. Анкерный болт



Анкер для высоких нагрузок

Конструктивно похожи с втулочными анкерами, но имеют усиленные многосоставные элементы, которые повышают площадь распора и позволяют создать большее усилие.

К данным видам крепежа относится:

Анкер двухраспорный



Химический анкер

Данный крепеж представляет из себя специальные растворы на основе смол, которые при смешивании застывают в материале основания со вставленным крепежным элементом.

Данные растворы имеют большую адгезию к материалу основания и выдерживают большие физические нагрузки – это позволяет надежно закрепить практически любой элемент.

Инструкция монтажа:

  1. Сверлится необходимое отверстие, тщательно отчищается от пыли крошек.
  2. Заливается раствор и вставляется крепежный элемент.

Как правило при нормальных условиях застывание анкера происходит в течение 20-30 минут (зависит от влажности, температуры).

Полезные статьи:

  1. Виды болтов
  2. О шурупах и саморезах
  3. Монтаж анкеров
  4. Виды саморезов
  5. Прочность болтов

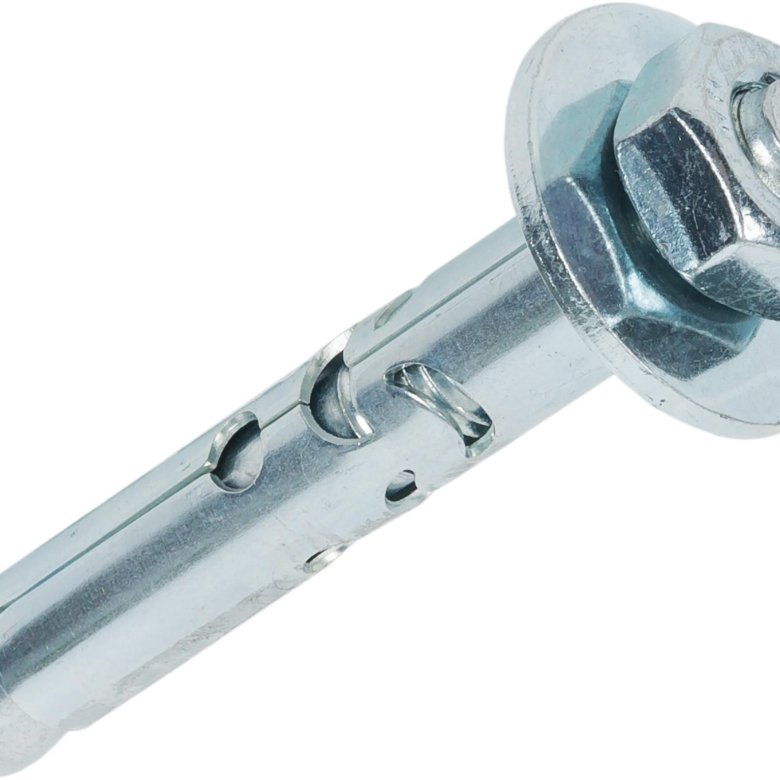

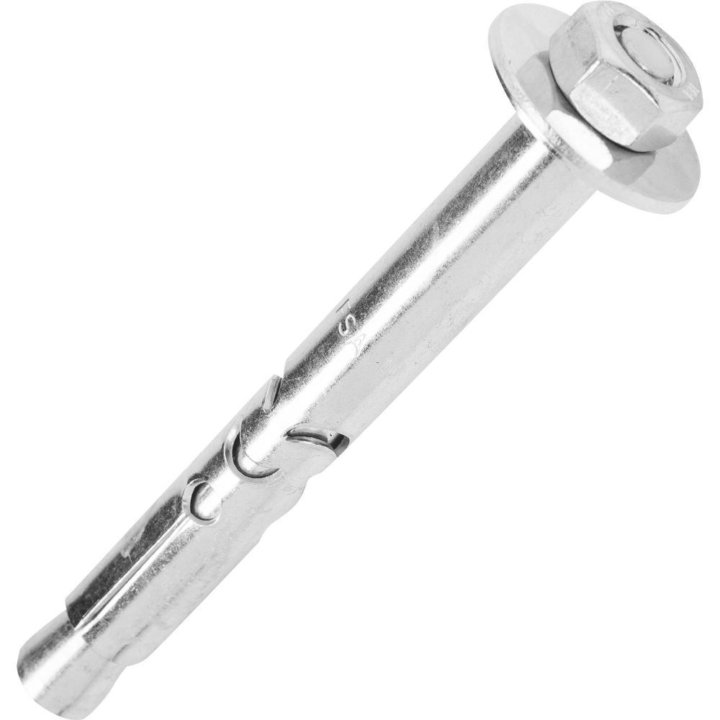

FHS-X, анкер втулочный с болтом; класс прочности 8.8 (высокая нагрузка на срез)

Достоинства

— Сквозной и предварительный монтаж;
— Для средних нагрузок;
— Контролируемое расклинивание;
— Минимальные краевые и межосевые расстояния.

Типовые материалы

Применение

Анкеры HS, FHS, FHS-X предназначены для установки в бетон класса прочности не менее B15 не более B65, сплошной и силикатный кирпич, прочный природный камень. Может быть установлен в относительно мягкий материал благодаря большой зоне расширения.

Применяется для крепления стальных профилей, деревянных и стальных направляющих, подъемников и т.д.

Установка

— Болт – углеродистая сталь 4.8 (DIN 1.0419) для HS и FHS ,
  класса прочности 8.8 для FHS-X;
— Шайба, гайка и распорный конус — углеродистая сталь DIN 1.0419;
— Версия FHS-X — распорный конус термообработан;
— Распорная втулка – углеродистая сталь DIN 1.1121;
— Стальные детали оцинкованы, толщина покрытия не менее 5 мкм.

Устанавливается за счет контролируемого расклинивания внутри отверстия при затяжке головки болта до требуемого момента. Воспринимает нагрузку за счет сил трения и упора расклиненных частей. Анкер FHS-X воспринимает большие нагрузки на срез за счет высокопрочного болта и специальной конструкции упрочненного конуса.

Технические характеристики

Тип
 Артикул Упаковка Коробка картонная Длина, мм
М		 Диаметр отв-я, мм f, мм W, мм Цена

(в евро)
FHS-X8x45 05405 100 400 45 М6 8
24		 10 40,03
FHS-X8x70 05410 100 400
70		 M6 8 24 10 52,03
FHS-X8x90
05415		 100 400 90 M6 8 24 10
59,24
FHS-X10x55 05420 50 200 55 M8
10		 30 13 65,64
FHS-X10x80 05425 50 200
80		 M8 10 30 13 78,45
FHS-X10x100 05430 50 200 100 M8 10 30 13 89,66
FHS-X12x65 05435 50 200 65 M10 12 37 16 96,06
FHS-X12x80 05440 25 100 80 M10 12 37 16 112,07
FHS-X12x105 05445 25 100 105 M10 12 37 16 152,10
FHS-X16x110 05450 20 80 110 M12 16 50 18 224,15

Стоимость товара рассчитывается по курсу евро по ЦБ + 2%
указанные цены не являются публичной офертой

сертификаты

Технические данные

Втулочные анкеры
