Анкер в бетон: Как выбрать анкер для бетона: советы профессионалов

устройство, виды, какой выбрать и монтаж

Читайте в статье:

• Что такое анкер для бетона
• Виды анкеров для бетона
  • Распорные
  • Забивные
  • Рамные
  • Саморезы по бетону
  • Анкера клиновые
  • Разжимные
  • Химические анкеры для бетона
• Вес, размеры и характеристики
• Важные параметры для выбора
• Монтаж анкера в бетон
  • Сверление
  • Монтаж анкера с гайкой
  • Монтаж химического анкера
• Популярные бренды
  • Химические анкеры Superbond
  • Анкеры Hilti
  • Отечественные марки

Анкера для бетона – это специальные крепежные изделия. С их помощью на стену можно повесить полку или шкаф и не бояться, что они упадут. Анкера используют там, где нельзя применить саморезы или гвозди. Для того, чтобы выбрать подходящий вид анкера, сначала нужно разобраться в многообразии металлических креплений для бетона. Этим мы и займемся в нашей статье.

Слово «анкер» переводится как «якорь» и имеет похожий принцип действия. С помощью специальных выступов анкерный болт так крепко цепляется за стенки отверстия, что его уже невозможно вырвать.

Что такое анкер для бетона

Внешне анкер похож на болт, но имеет расширяющуюся нижнюю часть. На фото можно увидеть основные типы крепежей. Среди них есть те, которые считаются универсальными. Их используют чаще всего. А есть такие анкеры, которые подходят только для особых случаев.

Анкерные крепления настолько прочно соединяют конструкции друг с другом, что их используют при строительстве многоэтажных домов и даже при бурении нефтяных скважин.

А для домашнего ремонта или строительства подойдут крепежи универсального назначения. На изделиях этого типа мы остановимся более подробно.

Несущая функция бетонных метизов наверняка известна всем. Если нет, то вот примеры, что можно сделать с помощью анкерных креплений:

• укрепить натяжные потолки или потолки типа «Армстронг»;
• установить люстры и светильники;
• сделать крепежи для навесной мебели и техники;
• поставить окна, двери, металлические ворота.

Интересная информация: самый маленький анкер (длиной 18 мм) способен выдержать вес до 800 кг. Сразу возникает вопрос, как такой маленький болт может выдерживать такие большие нагрузки?

Секрет надежности крепления кроется в продуманной конструкции анкерных болтов. Сила трения, упор в поверхность отверстия выступающих распорных элементов, фиксация специальным клеем – вот основа надежности анкерного крепления.

Чтобы не запутаться в многообразии метизов, разберемся, какие разновидности крепежей существуют и как пользоваться каждым из них.

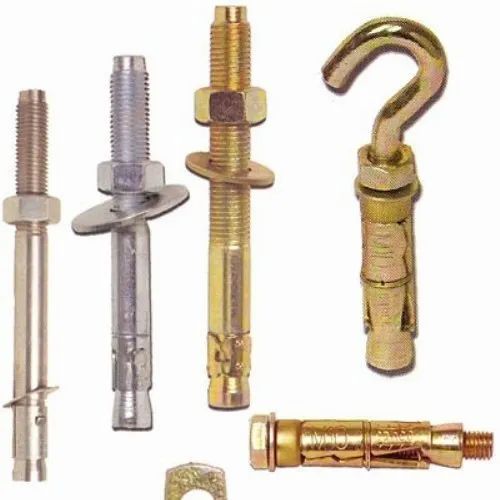

Виды анкеров для бетона

Вообще, насчитывается порядка десятка видов анкерных крепежей. И каждый из них приспособлен под определенную задачу. Какие-то болты подходят только для установки в плотные материалы, а какие-то устанавливаются в пористый газобетон. И, как мы уже говорили, есть универсальные, так сказать, многозадачные изделия.

Из чего же состоит стандартный универсальный анкерный болт по бетону:

• Первый элемент – это Шпилька (или болт). Это самая прочная часть конструкции. С одной стороны может быть головка болта (шестигранная или со шлицей). Если это шпилька, то она снабжена резьбой для накручивания гайки. Нижняя часть болта выглядит как расширенный книзу конус. Для чего нужен конус, увидим далее, при разборе процесса монтажа.
• Втулка (ее еще называют гильза или рубашка). Это тоже важная часть, потому что именно она обеспечивает сцепление с поверхностью бетонного основания. Чтобы втулка не треснула, ее делают без сварочных швов из цельного куска металла. С нижнего края она имеет прорези в виде лепестков.

Чтобы не ошибиться с диаметром просверленного отверстия, обратите внимание на маркировку метизов. Например, обозначения анкера по бетону М10 12х100 расшифровывается так: М10 – это диаметр самого болта, а 12 – это размер сверла, которое нужно использовать. 100 – обозначает длину шпильки.

А теперь самое интересное. Чтобы представить принцип работы анкера, рассмотрим пример установки универсального крепежа:

1. Сначала нужно просверлить отверстие и зафиксировать в нем анкер. Чаще его просто аккуратно забивают молотком или киянкой.
2. Затем на выступающий конец начинают накручивать гайку. С этого момента вступает в работу тот самый конус на конце болта. Гайка начинает тянуть шпильку, и конусный конец начинает двигаться внутрь гильзы и раздвигать лепестки наружу.
3. Раскрывшиеся лепестки практически врезаются в стенки просверленного отверстия, что создает прочную якорную фиксацию.

Распорные

Название говорит о том, что конструкция имеет распорные элементы. Здесь распорным элементом является тот самый конус на конце болта, который раскрывает лепестки втулки. В некоторых случаях конус может быть даже двойной.

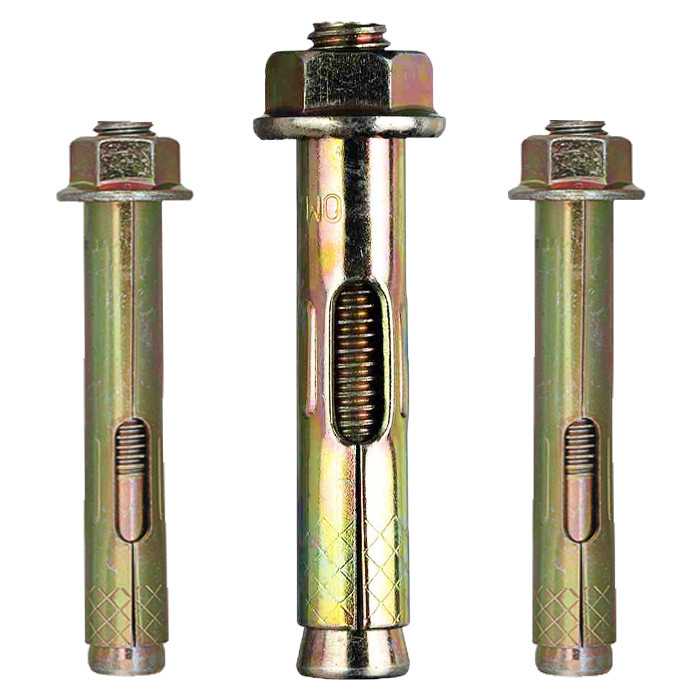

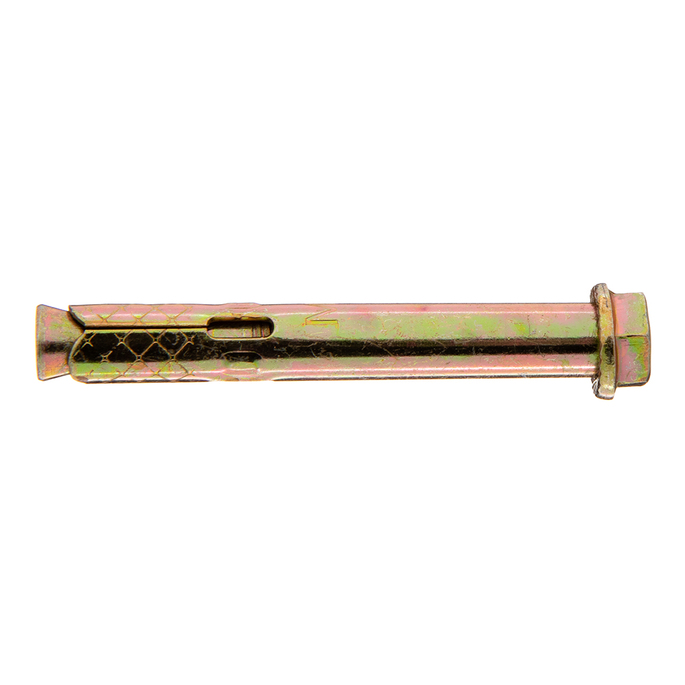

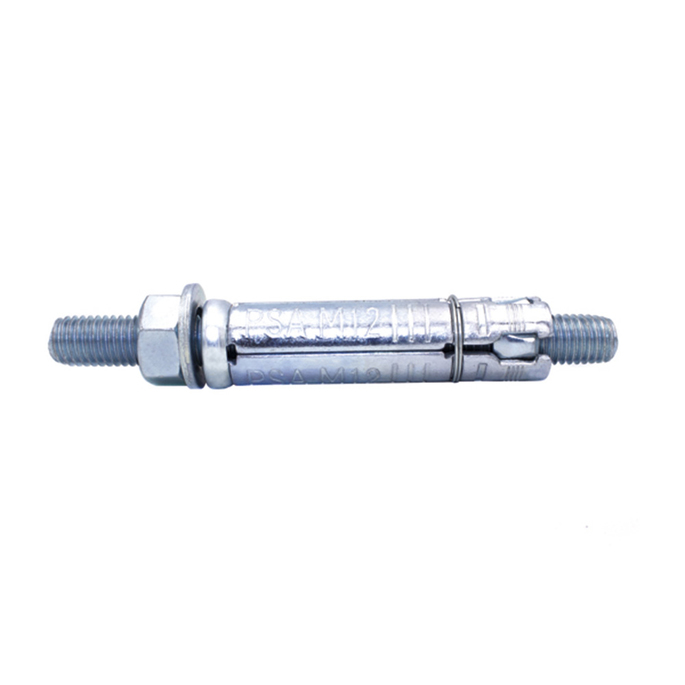

На фотографии ниже мы видим обычный распорный анкер с одинарным конусом, который приводится в действие фланцевой гайкой.

Распорный вид крепежа используют для установки в стенах, сделанных из следующих материалов:

• полнотелый кирпич;
• плотный бетон;
• натуральный камень.

Большую роль играет материал, из которого изготовлено крепление. Если метиз сделан из качественных материалов, то он способен выдерживать большие нагрузки.

Забивные

На первый взгляд, этот вариант выглядит очень просто, и даже его цена очень символична. Популярный латунный тип имеет вид цилиндра с надрезами по одному краю. Но, вспомним фразу: «Все гениальное просто!». Простой тип крепежа считается одним из самых надежных. Его используют даже в тех случаях, когда нужно закрепить предметы критически большой массы.

Как работает этот простой механизм? Внутри цилиндра находится клин. При забивании установочным инструментом, клин раскрывает лепестки цилиндра, и они прочно фиксируют анкер внутри бетона.

Кстати, расклинивание создает давление внутри основания, в которое устанавливается анкер. Поэтому забивной крепеж следует использовать только в плотных сортах бетона, в кирпичной кладке и природном камне.

Для получения прочного сцепления, рекомендуется сначала расклинить втулку путем сбивания внутреннего клина установочным инструментом, а уже потом вкручивать болт.

Забивные метизы делают из разных материалов. Для навеса особо массивных конструкций используют стальные оцинкованные аналоги. А для подвешивания легких конструкций в пористый бетон вбивают пластмассовые дюбельные втулки. В этом случае вместо болтов используют шурупы.

В магазинах мы можем увидеть цилиндры, которые имеют рифленую поверхность с насечками и просто гладкую. В чем разница этих крепежей?

Рифленая поверхность создает повышенную силу трения и сцепление с материалом стены. Поэтому, такие крепления используют для установки габаритных тяжелых предметов.

Гладкие цилиндры пригодны для навешивания более легкой мебели и техники.

Забивные механизмы имею еще одну особенность. Они практически не поддаются демонтажу. Поэтому, их используют для крепления антивандальных конструкций. Для кого-то эта характеристика может быть существенным минусом при выборе подходящего типа крепежа.

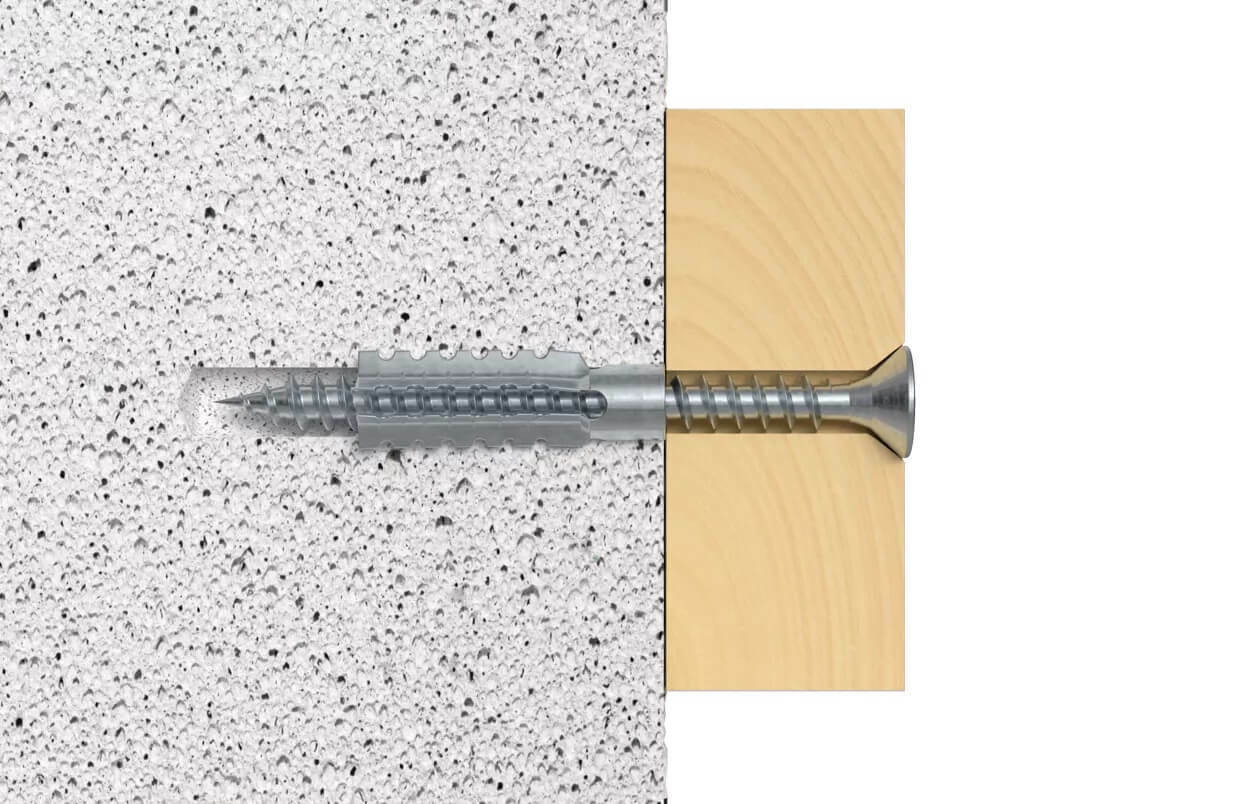

К типу забивных крепежей можно также отнести анкерные дюбели для бетона и потолочные анкеры.

Рамные

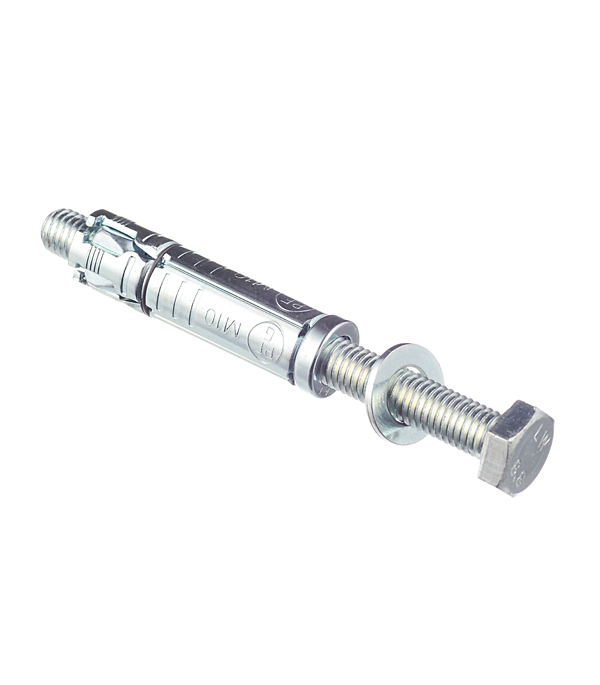

Рамный анкер называется так, потому что с его помощью устанавливают рамы окон и дверей. Самым популярным среди рамных крепежных изделий является
распорный анкер. Его используют для установки в плотный бетон и кирпич.

Классическая конструкция анкерного крепления нам уже знакома. Отличием рамного анкера является то, что внутри втулки расположен винт со шляпкой. Его можно закрутить отверткой или шуруповертом. А вот функцию распорки здесь играет конусная гайка. Когда винт вкручивается, она поднимается вверх по резьбе и расклинивает лопасти втулки.

Чтобы во время монтажа конструкция не прокручивалась, на верхней части втулки предусмотрены специальные упоры.

Иногда, для крепления конструкций большой массы, используют болты с 2 зонами расклинивания.

Саморезы по бетону

Эти метизы не похожи на анкеры. Скорее они выглядят как обычные саморезы. Но, благодаря особой ширине резьбы, их с успехом используют при креплении легковесных предметов на бетонном основании. Это может быть монтаж временных конструкций, необходимых при проведении ремонта. Легкие предметы интерьера тоже можно подвесить на бетонные саморезы.

Могут возникнуть сомнения на счет прочности крепления с помощью саморезов. Но резьба (особенно когда она неравномерная и с продольными насечками) хорошо сцепляется с бетоном и такой шуруп невозможно вырвать.

Обратите внимание, что иногда такой саморез можно вкрутить сразу в стену с помощью отвертки. Этот способ подходит для пористых сортов бетона. А вот в плотном бетоне придется предварительно просверлить отверстие и уже потом вкрутить крепеж.

Анкера клиновые

Клиновой анкер можно назвать лидером среди металлических крепежей. Этот болт выдерживает огромные нагрузки и прочно крепит крупные и тяжелые конструкции к бетонному и каменному основанию.

Чтобы можно было представить степень надежности крепления, приведем примеры вариантов использования этого анкера:

• установка лифтов и подъемников;
• навешивание промышленных стеллажных систем;
• монтаж строительных колонн и опор;
• укрепление материалов фасадов зданий и витражного остекления.

Этот тип крепежа выдерживает нагрузки в сейсмически активных зонах, имеет устойчивость к срезу и вырыву, благодаря качеству стали и продуманной конструкции.

После перечисленных характеристик трудно усомниться в качестве и надежности этого крепежа. Рассмотрим поближе строение клинового крепежа. Его называют так же анкер-шпилька.

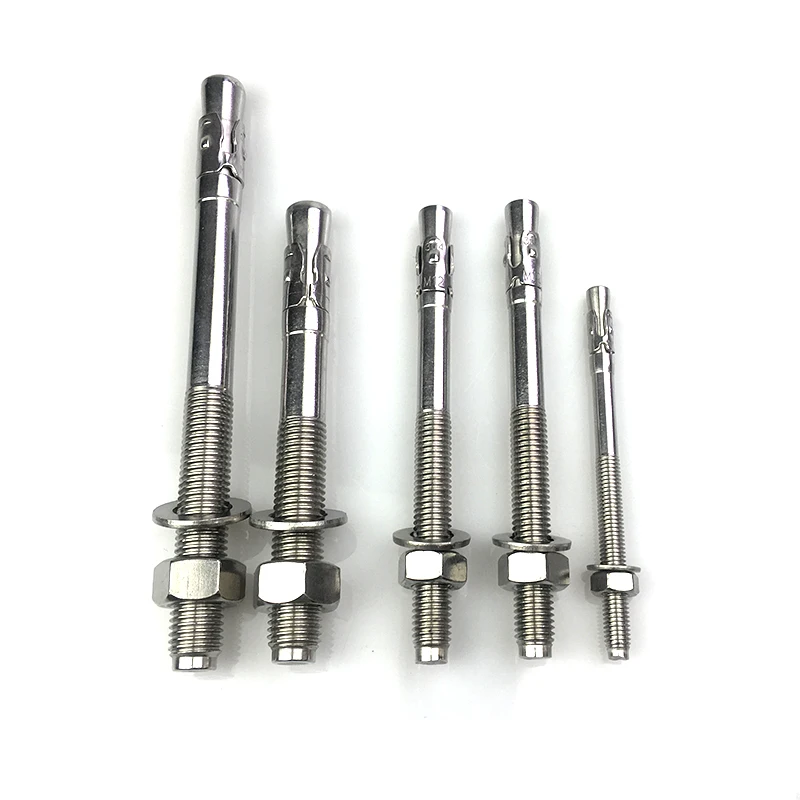

На фотографии видно, что конструкция состоит из стержня с резьбой. С одной стороны стержня расположен конусовидный хвостовик, а с другой накручивается гайка. Распорная головка опоясывает нижнюю часть шпильки и состоит из лепестков.

Принцип действия механизма прост: при закручивании гайки, конус распирает лепестки муфты, и они плотно сцепляются с материалом отверстия.

Клиновые анкера не подлежат демонтажу. Поэтому, если есть намерение последующей разборки конструкции, сделайте так: при монтаже просверлите отверстие длиннее размера шпильки, и после демонтажа забейте стержень полностью в стену.

Разжимные

Этот уникальный тип крепления также называют анкер бабочка. Это настоящая палочка-выручалочка в случаях, когда нужно повесить карнизы, настенные светильники и другие легковесные конструкции в полые бетонные и кирпичные блоки.

Особенность этого крепления состоит в том, что на внешней гильзе он имеет  прорези. При закручивании болта они сгибаются и складываются в «юбку».

После установки получается прочное крепление. С внешней стороны в бетон врезаются шипы, которые находятся на головке гильзы. Они не позволяют прокручиваться конструкции и дают дополнительную прочность. С обратной стороны к стене плотно прижимаются лепестки раскрывшейся юбки.

Химические анкеры для бетона

Если сказать образно, этот супер клей позволяет буквально вклеить в стену железную арматуру. Поэтому самым важным компонентом в химическом крепеже является сверхпрочный клеевой состав.

Как выглядит и из чего состоит химический анкер можно увидеть на следующей фотографии.

Мы видим, что химические анкеры идут комплектами, в состав которых входят:

• Клеевой компонент. Он может быть в двухфазном дозаторе или в одноразовых ампулах.
• Втулка из оцинкованной стали с резьбой внутри.

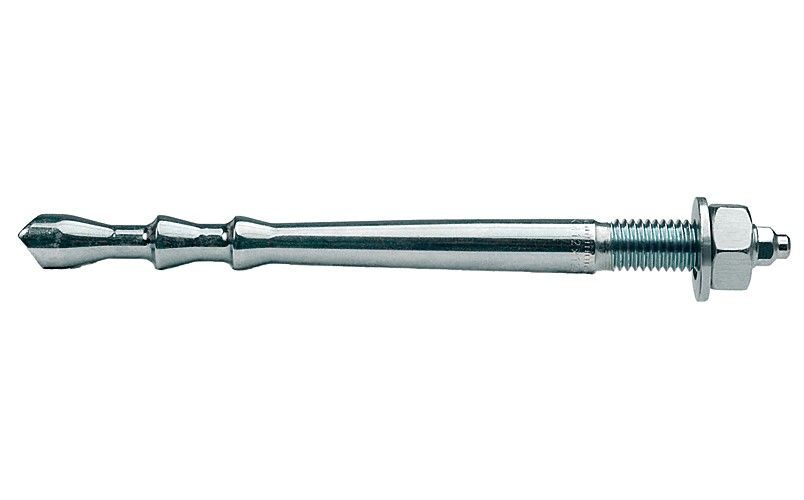

• Стержень, который имеет внешнюю резьбу и вкручивается в зафиксированную втулку.

Есть и другие комплектации. Например, крепежный элемент может состоять только из болта с резьбой, на который накручивается гайка.

Стоит отметить, что хоть химический крепеж и относится к самым прочным, но одновременно он является и самым дорогим. Поэтому, если нужно повесить на стену простую полку, не стоит переплачивать.

И, раз уж упомянули вначале о вклеивании арматуры в стену, то, наверное, стоит пояснить. Химическими анкерами для арматуры в бетоне чаще пользуются в строительстве, когда необходимо вклеить металлические стержни для установки закладных деталей. Клей для арматуры с бетоном обладает таким уникальным составом, что возможно его применение даже во влажной среде и при контакте с водой.

Вес, размеры и характеристики

Как наверное многие замечали, обычно метизы принято складывать в коробки и наклеивать на них какую-то информацию. Так вот, эти этикетки, кроме номеров партии, информации о сертификатах и производителях, содержат так же маркировку металлических изделий. Это полезная информация. Давайте разберемся в ее значении.

Анкера по бетону имеют буквенно-цифровое обозначение. Например: М12х250 или М8х50. Что обозначают эти шифры? Буква М показывает, что болт или шпилька имеет метрическую резьбу. Первая цифра после буквы – это диаметр, а вторая – длина болта в миллиметрах.

И еще немного технической информации. Она поможет вам понять, по какому принципу классифицируют металлические виды анкерных болтов по бетону.

Главные характеристики метизов:

• Вес. Это значение зависит от материала, размера и конструкции метиза. Самые легкие – это забивные элементы. Их вес может быть всего 4 г. Самые большие клиновые болты могут достигать веса 738 г.
• Диаметр сечения винта. Все разнообразие крепежей можно поделить на малые (диаметром до 8 мм), средние (диаметром от 8 до 12 мм) и большие (диаметр от 12 мм до 30 мм).
• Длина стержня. На каждое значение диаметра винта обычно предоставляется выбор из 4-5 вариантов разной длины стержня. Максимальная длина больших анкеров может достигать 220 мм, а минимальная – 40 мм для изделий малых диаметров.

Крепежи на химической основе тоже имеют свою классификацию. Главными размерами являются диаметр и длина капсулы. Самые маленькие ампулы имеют диаметр 10 мм. Максимальное значение диаметра капсулы достигает 42 мм. Длина варьируется в пределах 80-360 мм.

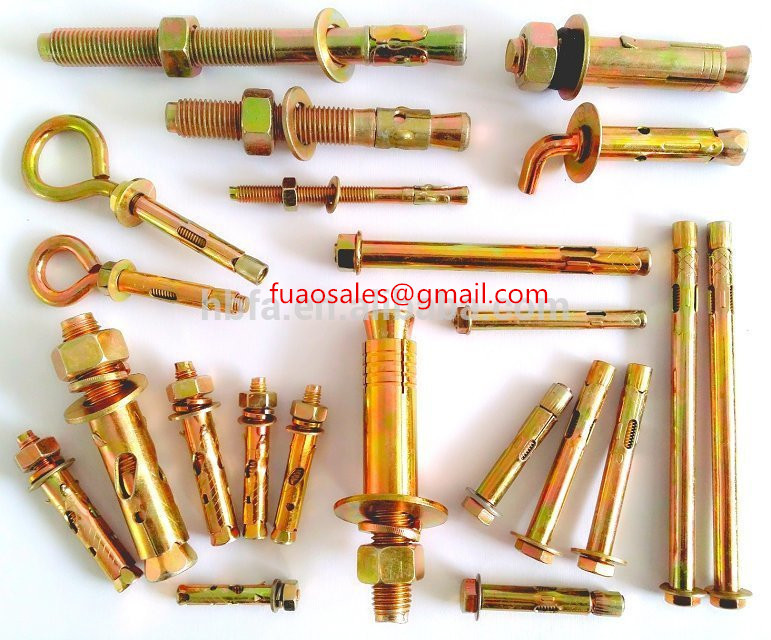

Еще одна характеристика, которая отличает крепежи друг от друга, имеет больше прикладное значение. Это относится к форме оголовья болтов:

• С помощью крючка или кольца можно устанавливать навесные конструкции.
• Окончание в виде буквы «Г» позволяет навешивать съемные предметы.
• Крепление анкерами к бетону накручивающейся гайкой с шайбой дает плотное и прочное прилегание конструкции к стене.

Далее представлены таблицы, в которых можно найти размеры анкерных болтов  и  их весовые характеристики.

Важные параметры для выбора

Итак, можно подвести итог и определить, какой анкер для бетона лучше и какие характеристики метизов важны для получения качественного результата.

Диаметр, длина и состав металла – вот главные качества анкеров для бетона. При этом не забывайте, что вариант крепежного изделия выбирают, зная качество бетонной стены и тяжесть устанавливаемого предмета. Чем толще и длиннее болт – тем большую нагрузку он способен выдержать.

Обязательное требование ко всем метизам, которые используют для бетона — это антикоррозийное покрытие. Оно защищает металл от агрессивной щелочной среды бетонного состава и воздействия влаги. Наиболее качественные метизы, которые прослужат столетие, делают из нержавеющей стали с цинковым покрытием. Чтобы не купить подделку, лучше брать изделия известных производителей.

Монтаж анкера в бетон

Если для вкручивания самореза можно воспользоваться простой отверткой, то для установки анкера в бетон нам потребуется подготовить инструменты и расходные материалы.

Вот перечень инструментов, нужных для работы:

• Перфоратор (или дрель с функцией перфоратора).
• Сверла по бетону.
• Молоток и киянка.
• Гаечные ключи, плоскогубцы.
• Пылесос (резиновая груша или строительный шприц для продувки отверстий).
• Инструменты для нанесения разметки.

Сверление

Установка крепежа любого типа всегда начинается с разметки и сверления. Отметьте место установки. Учтите, что расстояние от края стены должно как минимум в 2,5 раза превышать длину болта.

Чтобы просверлить отверстие подходящего диаметра, сначала изучите маркировку метиза. Втулка должна входить в зазор с некоторым усилием, так, чтобы ощущалось трение. Длина отверстия должна быть равна длине гильзы. Для удобства, сделайте цветную метку на сверле.

Важный момент в подготовке к монтажу – освобождение засверленного зазора от пыли и частиц бетона. Это можно сделать пылесосом, в крайнем случае, резиновой грушей. Если не получается или нет возможности полностью прочистить отверстие — просто сделайте его на пару сантиметров длиннее.

Монтаж анкера с гайкой

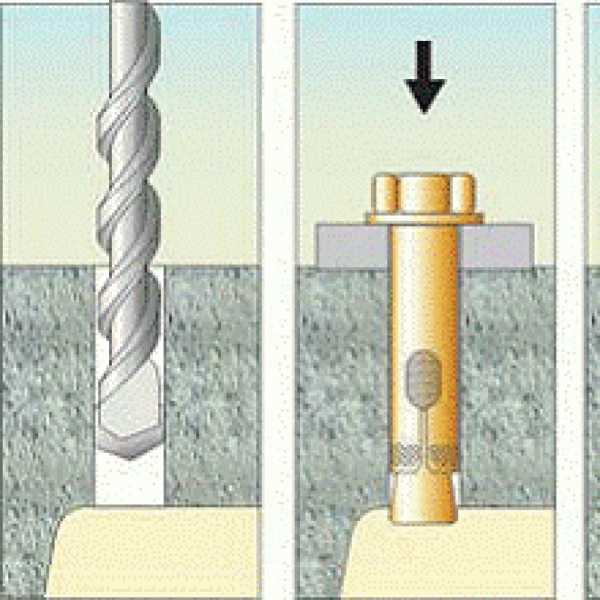

Рассмотрим универсальный способ установки, который можно применять для похожих типов крепежа. Изучите следующую схему и, попрактиковавшись, поймете принцип установки анкеров для бетона.

Последовательность действий:

1. Возьмите анкер и киянкой забейте его в отверстие так, чтобы край гильзы оказался заподлицо со стеной.
2. Снимите гайку и установите на шпильку тот элемент, который будет держать подвешиваемую конструкцию. К примеру, пусть это будет металлический уголок.
3. Установите гайку и начните ее закручивать. Обратите внимание, что закручивать нужно до тех пор, пока это возможно.

Если по каким-то причинам возникают опасения растрескивания стены или деформации бетона при монтаже анкерного болта с гайкой – используйте динамометрический ключ.

Строительные хитрости. Самый быстрый монтаж шпилек. Анкера DKC и многое другое.

Watch this video on YouTube

Монтаж химического анкера

Здесь, при монтаже, будет происходить примерно тоже самое, что и при установке болта с гайкой. Но кроме перечисленных инструментов, для крепления нам потребуется специальный химический состав.

Для небольшого объема работ рациональнее использовать ампулы с клеем. Состав в дозаторах может весь не пригодиться, а срок его хранения составляет только 1 год.

На схеме подробно описан процесс закладки химического анкера. Он заключается в следующем:

1. Сначала нужно просверлить отверстие и хорошо очистить его от пыли. Можно использовать пылесос, ершик, баллончик со сжатым воздухом.
2. Рекомендуется установить внутрь сетчатую гильзу, которая позволит удержать клеевой состав.
3. В отверстие нужно поместить ампулу с клеем или заполнить отверстие из дозатора на 2/3 от длины.
4. Не торопясь вкрутить болт или шпильку, давая возможность составу равномерно распределиться.
5. Далее следует подождать нужное время для схватывания клея. Эта информация обычно написана на упаковке.
6. На стержень нужно установить прикрепляемый элемент и закрутить гайку.

Обратите внимание, что многие химические составы не работают при низких температурах.

Популярные бренды

Рынок стройматериалов насыщен крепежными изделиями. Но среди многочисленных компаний, есть ряд производителей, которые находятся на рынке много лет и отличаются высоким качеством продукции.

Основоположником производства анкеров считается немецкий бренд Fischer. Эта компания выпускает метизы разных типов из высококачественной стали и химические составы для их крепления.

К аналогам, не уступающим в качестве, принято относить продукцию следующих фирм:

• HILTI (Лихтенштейн).
• Mungo (Швейцария).
• Sormat (Финляндия).
• Rawlplug (Польша).
• BIT (Англия).
• MKT (Россия).

Химические анкеры Superbond

Фишер — единственный в мире производитель химических анкеров, которые можно использовать при температуре от -40 до +150 градусов. Уникальность также заключается в том, что монтаж клеевого состава допускается при непосредственном контакте с водой.

Формы выпуска химического состава Superbond — это капсулы и дозаторы для инъецирования.

Анкеры Hilti

Компания Hilti, основанная в 1941 году, постоянно занимает ведущие позиции в рейтингах лучших производителей. Сегодня, кроме производства строительного оборудования, Hilti выпускает высокотехнологичные клеевые составы и металлические анкеры для бетона.

Температурный диапазон применения химических анкеров для бетона Хилти составляет -5 +40 градусов Цельсия. Клей для бетона хилти выпускается в виде капсул и в гибридных упаковках для инъецирования.

Отечественные марки

Среди Российских производителей можно выделить компании МКТ, Анкер-НН. Анкер-ДВ, компания из Владивостока, известна на рынке крепежных материалов с 1999 года.

Разнообразие крепежных изделий позволяет найти подходящий вариант для решения монтажных вопросов, как в капитальном строительстве, так и в бытовом ремонте. Диаметр, длина и состав металла метизов играют определяющую роль в прочности крепления. А уникальные химические составы позволяют буквально вклеивать металл в бетонные конструкции.

Как крепить анкерные болты в бетон

Главная » Статьи » Как крепить анкерные болты в бетон

Качественная установка анкеров в бетон

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

• дрель с набором сверл;
• перфоратор с набором сверл;
• рожковый ключ;
• молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, отверстие в бетоне нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.

Каждый вид рассчитан на определенную нагрузку,

1.  Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является ячеистый бетон, нагрузка его будет в пределах 230 кг. Следует иметь в виду, что установка крепежа должна осуществляться в соответствии с требованиями и рабочими свойствами материала. Для высотного монтажа, к примеру, этого не будет достаточно – здесь рекомендуется выбирать химические, у которых нагрузка на вырыв примерно 700 кг.

Установка доборов

Монтаж химического анкера.

Чтобы надежно устанавливать любой из типов анкеров, в бетоне надо просверлить достаточно глубокое отверстие, которое диаметром несколько превышает диаметр крепежного элемента. Отверстие после этого должно быть очищено от пыли, в него вставляется анкер, после чего его надо надежно зафиксировать. Химические надо вставлять при помощи пистолета. В отверстие выдавливается клеящая масса и вставляется крепежный элемент. Клей после проникновения в поры материала застывает и обеспечивает хорошее крепление. Полученное соединение настолько прочно, что его безбоязненно используют при монтаже габаритных и массивных объектов.

Page 2

• Армирование
• Виды
• Изготовление
• Инструменты
• Монтаж
• Расчёт
• Ремонт

1pobetonu.ru

Как крепить анкерные болты в бетон?

Настоящий анкерный болт всегда устанавливается до начала бетонирования и устанавливается на основании чертежей, причем не только чертежей строительных, но и не плохо бы на оборудование посмотреть, хотя бы паспорт оборудования увидеть, а еще лучше схему монтажа оборудования. Потом берется чертеж, рулетка, нивелир, глядя в чертеж при помощи рулетки отмеряем точное расстояние от осей, при помощи нивелира проверяем положение анкера по высоте. И только несколько раз проверив правильность установки анкера, закрепляем его в конструкции. Если нет в чертеже никакого особенного способа закрепления, то анкера обычно приваривают к арматурному каркасу. Потом заматываем его сверху пленкой чтобы не дай Бог бетоном не заляпать резьбу, заливаем конструкцию, ждем как минимум неделю, пока бетон более-менее прочность не наберет, снимаем пленку,если позволяет прочность бетона, то устанавливаем оборудование или монтируем колонны, смотря для чего анкер. Это настоящий анкерный болт и делают его настоящие строители. На такие анкерные болты любое оборудование монтируется в течение 20 минут, встает как влитое, такие анкера выдерживают именно ту нагрузку, на которую рассчитаны. Остается только гайки закрутить и сдать оборудование по акту. Все остальные анкера не настоящие и делают их не настоящие строители и поэтому годятся они только для бытовых нужд потому как любой способ установки таких анкеров не обеспечивает надежную работу анкера и под ответственное оборудование такие анкерные болты не устанавливаются. Способов установки ненастоящих анкеров много: можно тот вариант, который fktif указал с картинками, можно раздолбить отверстие, установить анкерный болт, потом это отверстие забетонить, можно установить анкер в ранее оставленное для него отверстие и вместо бетона залить супер-пупер смолами или клеями, но все равно такой анкер будет работать только наполовину.

www.remotvet.ru

Качественная установка анкеров в бетон

Еще совсем недавно для крепления к твердым поверхностям можно было использовать только шурупы или гвозди. Но теперь этот способ крепления практически ушел в прошлое, на смену ему приходят гораздо более приспособленные для этой цели анкеры.

Болт – самый мощный крепёжный элемент, на порядок выше, чем дюбеля с шурупами.

Чем можно эффективно и быстро закреплять в стене объекты? Только с помощью анкеров – их можно забивать или вворачивать в основание.

Это металлическая деталь, которая вводится в твердое основание, там распирается и удерживает объект, который закреплен с ее помощью.

Внутри имеется резьба, в которую надо вкручивать крепление. И при ремонте, и при строительстве анкерные болты – это надежный «якорь», который сложно заменить чем-либо. Установка с их применением проходит легко и быстро.

Такой вид крепежа с большим успехом применяется и для плотных материалов, таких, как сплошной кирпич или бетон, а также для более мягких – гипсокартона, например. Установить полку или подшить подвесной потолок, повесить шкаф или картину на стену из бетона – для всех этих манипуляций болты необходимы. Чаще других применяются механические. Они могут удерживаться как силой трения, так и за счет упора.

Набор инструментов

Порядок операций установки

Для подобной работы необходимы следующие инструменты:

• дрель с набором сверл;
• перфоратор с набором сверл;
• рожковый ключ;
• молоток.

Бетонные материалы по своей плотности намного превышают большинство строительных изделий. Чтобы сделать в них отверстие, понадобятся некоторые усилия. Сверла должны быть непременно с напылением из сплавов особой прочности. Для того чтобы сделать отверстие под болт с ровными краями, простая дрель не подойдет, лучше всего использовать перфоратор.

Чтобы правильно закрепить болт, отверстие в бетоне нужно сделать ровным, а его диаметр должен соответствовать внешнему диаметру болта. Анкер ни в коем случае не надо разбирать – его вставляют целиком “как есть”. Некоторые все же пытаются разобрать его на части, а затем вставить. Но сделать так можно только тогда, когда используется анкер с гайкой, да и в этом случае можно лишь скрутить гайку, не более. Когда болт вставлен в отверстие, его надо закручивать по часовой стрелке. Чтобы установка прошла удачно, подбирать крепеж надо в зависимости от веса прикрепляемой конструкции. Он должен быть оптимальным и по диаметру, и по длине.

Разновидности

По конструкции болты несколько различаются между собой.

Каждый вид рассчитан на определенную нагрузку,

1.  Клиновой. При его установке в бетоне просверливают отверстие, куда будет забиваться анкер. Клиновой болт имеет важное отличие от других: это единственный вид таких крепежей без рубашки. Внутри втулки имеется клин, который при вкручивании расширяется. После того как клиновой крепежный элемент забит, надо затянуть гайку, которая за счет расширения втулки фиксирует стержень. Клиновой болт используют для крепления различных тяжеловесных конструкций, кабельных трасс, оград, несущих элементов.
2. Распорный. Этот тип в строительстве считается наиболее распространенным. Выпускается он длиной 2-12 см и диаметром 0,4-2 см. Распорный болт имеет втулку, которая проходит по всему стержню. Внутри нее находится резьба, на нее посажена клиновидная головка, которая в процессе закручивания распирает втулку. Таким образом крепеж фиксируется. Наиболее эффективным применение такого крепежного элемента будет для бетона и сплошного кирпича. Есть и такие модели анкеров, которые предназначены для использования в пустотелых материалах. Монтировать его следует в отверстие, которое предварительно высверливается в материале с соблюдением нужного диаметра и глубины.
3. Разжимной. Внутри этого элемента находится гильза с несколькими лепестками и раздвижная гайка. При закручивании она будет раздвигать лепестки в стороны. Установка такого элемента в бетон достаточно практична.
4. Забивной. Его втулка имеет внутренний клин и специальные вырезы, благодаря которым при ударах по болту втулка будет расширяться. Удары наносят по анкеру (клин при этом упирается в дно отверстия) или по клину с помощью дорна, который вставляют в само изделие. Использование молотка будет необходимым в любом случае, чтобы установить крепеж. Забивные болты бывают металлическими или полимерными – принцип действия будет тот же, что и у распорных. У нейлоновых имеется отличие в виде специального шурупа с резьбой в форме акульего зуба, благодаря чему у него при установке будет преимущество. Забивные крепежные элементы для бетонных поверхностей применяются достаточно часто – это представляется в большинстве случаев наилучшим вариантом.
5. Химический. Все предыдущие виды крепятся механическим способом, химические же приклеиваются к материалу. Брикет с клеем вставляют в проделанное инструментами отверстие, потом придавливают анкером. Болт надежно фиксируется клеем.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества – антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является ячеистый бетон, нагрузка его будет в пределах 230 кг. Следует иметь в виду, что установка крепежа должна осуществляться в соответствии с требованиями и рабочими свойствами материала. Для высотного монтажа, к примеру, этого не будет достаточно – здесь рекомендуется выбирать химические, у которых нагрузка на вырыв примерно 700 кг.

Установка доборов

Монтаж химического анкера.

Чтобы надежно устанавливать любой из типов анкеров, в бетоне надо просверлить достаточно глубокое отверстие, которое диаметром несколько превышает диаметр крепежного элемента. Отверстие после этого должно быть очищено от пыли, в него вставляется анкер, после чего его надо надежно зафиксировать. Химические надо вставлять при помощи пистолета. В отверстие выдавливается клеящая масса и вставляется крепежный элемент. Клей после проникновения в поры материала застывает и обеспечивает хорошее крепление. Полученное соединение настолько прочно, что его безбоязненно используют при монтаже габаритных и массивных объектов.

o-cemente.info

Характеристика и установка анкерных болтов в стену, способы

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты — самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование — если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником — имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго — болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению — залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

• Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
• Просверлить ход, очистить его от мусора.
• Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
2. Для установки используют размер до восьми миллиметров.
3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

• В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
• Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
• Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
• Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

remvizor.ru

Смотрите также

• Бетонные работы в строительстве
• Бетон волгодонск
• Процентное содержание арматуры в бетоне
• Бетонные еврозаборы
• Анкеровка арматуры в бетоне
• Забор из бетона
• Изготовление форм для литья из бетона
• Схема септика из бетонных колец для загородного дома
• Коэффициент вариации прочности бетона
• Гидрофобная пропитка для камня бетона и кирпича
• Ремонт бетонных лестниц

Типы анкеров для бетона и способы их использования

Я должен сделать глубокое мрачное признание: я люблю крепить вещи к бетону. Это странная зависимость. Я начал делать это в колледже. Есть так много типов бетонных анкеров на выбор, но я полностью пропустил маленькие пластиковые анкеры и сразу выбрал тяжелые. 1/2-дюймовые или более свинцовые щиты, крепящие многотонные скульптуры на открытом воздухе к бетонным площадкам. Вскоре после этого я перешел на анкерные втулки. Наконец-то я перешел на клиновые анкеры. Красные головы для тех из вас, кто в курсе. Я не горжусь этим. Я пытался избавиться от этой привычки, но после 35 лет практики. Я не могу остановиться. Это слишком весело — при условии, что вы делаете это правильно.

Если вы используете анкеры для бетона неправильным способом, вас ждет невероятное разочарование. Это может привести к серьезным телесным повреждениям ваших электроинструментов (возможно, вы хотите бросить их в ближайшее озеро, произнося множество нецензурных слов). Каждый анкер устанавливается по своему уникальному методу, и у каждого есть свои особенности. Это может привести к разочарованию, если вы не знаете, какой из них использовать в какой ситуации. Надеюсь, эта статья развеет любую путаницу.

Содержание

• Типы анкеров для бетона
• Инструменты для установки различных типов анкеров для бетона
• Краткое описание типов анкеров для бетона и способы их использования

Типы анкеров для бетона Вы можете найти десятки типов анкеров

1 бетонные анкеры на средней строительной площадке. Я использую несколько регулярно.

В самых прочных системах анкеровки используются анкеры на основе смолы, которые устанавливаются с помощью двухкомпонентной эпоксидной смолы. Чаще всего они появляются на промышленных и коммерческих объектах и ​​слишком дороги или специализированы для повседневного использования, если это не указано архитектором или инженером.

Головки болтов некоторых анкеров отрываются при заданном уровне крутящего момента. Они оставляют болт с резьбой и фланец, чтобы указать точный крутящий момент, который использовался для затягивания анкеров. Они также чрезвычайно дороги и предназначены для проектов, где необходимы чрезвычайно жесткие допуски и абсолютная безопасность. Вспомните длиннопролетные мосты или атомные электростанции.

Те из нас, кто не работает в компаниях, которые платят 600 долларов за сиденье для унитаза, обычно используют типы бетонных анкеров, показанные здесь:

Клиновые анкеры и гильзовые анкеры

И клиновые анкеры, и гильзовые анкеры являются отличными типами бетонных анкеров, количество веса. Они обеспечивают прочность как на отрыв, так и на сдвиг. Из-за силы разбрызгивания/расклинивания, которую они прикладывают к бетону, старайтесь не подходить ближе, чем на 3 дюйма к краю бетона. Если вы это сделаете, вы рискуете отколоть кусок плиты. Из этих двух анкеров клиновидные анкеры обеспечивают наибольшую прочность и являются моими фаворитами среди всех анкеров.

Как установить анкер-клин и анкер-втулку в бетон – сверление

Вы устанавливаете анкер-клин и анкер-втулку одинаково. Просверлите отверстие нужного размера ударной дрелью или перфоратором и вставьте анкер. Вбейте его молотком. Подробнее об этом ниже. Диаметр отверстия указан на упаковке и обычно на самом анкере. Вам придется просверлить отверстие как минимум на 1/4 дюйма глубже, чем анкер.

Недавно я написал статью о том, как сверлить бетон. Кроме того, если вы не знакомы с различиями между перфоратором и перфоратором, вы также можете прочитать эту статью. Оба они являются необходимыми инструментами для бетонных работ.

Забивание анкера

После того, как отверстие просверлено и анкер вставлен до упора, забейте анкер до конца с помощью молотка или маленькой кувалды, в зависимости от размера используемого анкера. Будьте очень осторожны здесь. Обратите внимание на фотографии ниже. Существует два типа бетонных клиновых и гильзовых анкеров. Высококачественные бренды премиум-класса имеют дополнительный металл в верхней части болта, поэтому вы не деформируете резьбу при забивании. Если вы используете дешевые анкеры, отверните гайку, чтобы не забивать конец болт. Вместо этого вы хотите стучать по гайке, и это защитит резьбу (см. фото справа). Ни в коем случае не применяйте чрезмерную силу.

Вы не можете удалить клиновые или гильзовые анкеры. Вместо этого вам нужно отрезать их с помощью болгарки или сабельной пилы. Для конкурса скульптур на открытом воздухе во Флориде, проводимого городом Лейкленд, мы каждый год заменяем скульптуры новыми. Каждая скульптура крепится болтами к бетонной площадке с помощью клиновых анкеров. Вместо того, чтобы отрезать их, мы фактически просверливаем бетонные подушки толщиной 6 дюймов, чтобы установить новые скульптуры.

Установите бетонный анкер и затяните гайки

На следующий год, после снятия выходящей скульптуры, мы просто ударяем молотком по выступающему анкеру, вбивая его вровень с поверхностью бетона. Площадка мгновенно готова для установки новой скульптуры. Просверливание насквозь прокладки позволяет воде стекать. В противном случае вода в отверстиях может замерзнуть и расшириться, что приведет к растрескиванию колодок.

После установки бетонных анкеров затяните гайки. В то время как вы можете использовать набор торцевых головок или гаечный ключ с трещоткой, чтобы попасть в труднодоступные места. Чтобы сэкономить больше времени, особенно при установке анкеров с большими головками болтов 3/4 дюйма или 1 1/8 дюйма, приобретите беспроводной ударный гайковерт. Это действительно ускоряет процесс затяжки бетонных анкеров. Если вы не знаете, в чем разница между ударным гайковертом и ударным гайковертом, посмотрите видео, которое мы сняли на эту тему.

Анкеры для бетона большого диаметра

Анкеры для бетона большого диаметра, в том числе анкеры для тяжелых условий эксплуатации марки Tapcon, имеют несколько значительных преимуществ по сравнению с другими типами анкеров для бетона. В частности, их можно удалить, но не использовать повторно. Однако после удаления вы не сможете повторно использовать отверстие. Я повторно использовал шурупы Tapcon для бетона в некритических рабочих нагрузках внутри помещений при условии, что они входят в свежепросверленное отверстие.

Еще одним преимуществом анкеров для бетона большого диаметра является то, что они могут располагаться ближе к краю бетона, чем клиновые анкеры, поскольку они не расширяются.

Компания Tapcon утверждает, что их бетонные анкеры большого диаметра на 20 % прочнее клиновых или гильзовых анкеров. Конечно, они очень быстро устанавливаются. Вы не сможете установить их ручными инструментами (возможно, Невероятный Халк смог). Используйте ударный гайковерт для установки этих больших бетонных анкеров после сверления отверстия соответствующего размера.

Защитные экраны (свинцовые экраны) и пластиковые анкеры

Защитные экраны (часто называемые свинцовыми экранами) и пластиковые анкеры работают одинаково. Вы просверливаете отверстие нужного размера, вставляете анкер, а затем вкручиваете винт. Это расширяет металл или пластик, заклинивая его на месте. Используйте их для анкеровки в самых легких условиях. Это удваивается для пластиковых анкеров, которые мы не рекомендуем для бетона, где требуется более высокая прочность на отрыв. Пластиковые бетонные анкеры подходят для легких объектов — от 30 до 50 фунтов в зависимости от размера анкеров.

Свинцовые щиты, несмотря на свою полезность, потеряли свою популярность из-за удобства клиновых и гильзовых анкеров. Последние обеспечивают гораздо более прочную фиксацию, и большинство считают их более быстрыми в установке и использовании. Однако у свинцовых щитов есть один уникальный трюк. Вы должны использовать болты с защелкой со свинцовыми щитами. Однако можно использовать и винтовые проушины (винтовые рым-болты), которые имеют такую ​​же резьбу, как и лаги. Свинцовые щиты — единственный тип анкеров для бетона, который позволяет это сделать. Используйте строительную отвертку, чтобы повернуть проушины винтов, когда они станут очень тугими.

В Художественном музее Полка у нас есть свинцовые щиты, постоянно размещенные во внутреннем дворе с кирпичными скульптурами. На случай, если на нас обрушится ураган, мы можем вкрутить в землю большие рым-шурупы, а затем привязать скульптуры, чтобы подготовить их к урагану.

Шурупы по бетону Tapcon

Без преувеличения можно сказать, что Tapcon изменили мир. В первой художественной галерее, в которой я работал, стены были кирпичными, и моей работой было развешивать экспонаты раз в месяц или два. Сверление отверстий и установка пластиковых анкеров было такой огромной болью. Тогда я бы убил на Tapcons, особенно с установочным комплектом, подобным тем, что изображены ниже. Пластиковые анкеры, конечно, ничего не сделали для внешнего вида стен после того, как мы убрали экспонат, и все, что вы видели, были маленькие цветные кружки на стене.

Пороховые крепежные детали

Пороховые крепежные детали иногда называют Ramsets, что является торговой маркой. Они уникальны среди анкеров тем, что не требуют предварительного сверления отверстия. Вместо этого они используют низкоскоростной пороховой заряд калибра .22 для забивания специально закаленных гвоздей через дерево или металл в бетон. Будучи быстрыми, они могут разрушить бетон вокруг гвоздя, сдвинув доску, которую вы пытались к ней прикрепить. Лично я предпочитаю использовать их в стенах из шлакоблоков и использовать клиновые анкеры в бетоне.

Говоря о шлакоблоках, одним из наиболее часто используемых анкеров для шлакоблоков являются рычажные болты. Они используют полые полости в шлакоблоках. Сожмите крылья якоря вместе, сложив их до минимально возможного размера. Просверлите отверстие, достаточно большое, чтобы крылья проходили через него. Затем пропустите крылья через отверстие в полую полость, где они раскроются. Потяните болт назад, чтобы крылья зацепились, а затем затяните болт. Откидные болты — очень прочные анкеры. На фото ниже я заменил болт, который идет в комплекте, на болт с проушиной, чтобы можно было привязать веревку к анкеру.

Инструменты для установки различных типов анкеров в бетон

Базовый комплект анкеров для бетона – идеально подходит для анкеров Tapcon размером до 5/16 дюйма

• Аккумуляторная перфоратор
• Биты для каменной кладки
• Биты Tapcon или Tapcon монтажный комплект
• Маленькая груша или другой способ продуть или пропылесосить отверстие
• Молоток
• Разводной гаечный ключ
• СИЗ (защита органов слуха, защита глаз и пылезащитная маска)

Комплект анкеров для бетона среднего уровня — идеально подходит для ответвителей до 1/2 дюйма Анкеры

• Аккумуляторный перфоратор
• Биты для каменной кладки
• Биты SDS Plus Tapcon и монтажный комплект
• Пылесос
• Молоток
• Строительная отвертка

Pro Concrete Anker Installation Kit — идеально подходит для Tapcons с анкерами до 3/4 дюйма

• Перфоратор дрель со встроенным пылеудалением HEPA
• Биты SDS Plus
• Биты SDS Plus Tapcon и монтажный комплект (не показаны)
• Пылеудаляющее устройство HEPA (не показано)
• Инженерный молоток весом 3 или 4 фунта
• Строительная отвертка
• Ударный гайковерт с ударными головками и рукояткой для строительной головки
• Воздуходувка для очистки поверхности после установки при необходимости
• СИЗ (защита органов слуха, защита глаз и респиратор)

СИЗ – средства индивидуальной защиты

Глаза и уши. Раньше это было мантрой каждого бригадира, когда он видел приближающегося инспектора OSHA. «Глаза и уши, мальчики!» означало, что каждый должен был надеть защиту для глаз и органов слуха. Теперь это защита глаз, ушей и легких. Это особенно верно при работе с бетоном, который содержит кремнезем, известный канцероген. Проще говоря: бетонная пыль может вызвать рак.

У нас есть несколько статей на эту тему:

• Таблица 1 Соответствие требованиям OSHA
• Как купить пылеудаляющий аппарат
• Допустимый предел воздействия кремнеземной пыли

Краткий обзор типов бетонных анкеров и инструкции Используйте их

Я показал вам много типов бетонных анкеров. На самом деле их гораздо больше, включая анкеры с молотковым приводом, клейкие анкеры и эпоксидные анкеры. Вы найдете их в этой статье на большинстве жилых рабочих площадок. Более крупные коммерческие или промышленные объекты могут представлять другие. Я использовал каждый из них по разным причинам на протяжении многих лет, и у каждого есть свое место. При наличии соответствующих инструментов все типы анкеров для бетона довольно легко установить. Получайте удовольствие от бурения! Я знаю, я буду.

Главные новости дня

1

Почему инопланетяне до сих пор не связались с нами?

2

Пауки в вашем доме могут искать любовь

Ваш новый автомобиль может не поставляться с запасным колесом

4

Ученые не знают, как восстановить затонувший военный корабль

5

Лучшие точилки для ножей

Редакторы, одержимые Gear, выбирают каждый продукт, который мы рассматриваем. Мы можем заработать комиссию, если вы покупаете по ссылке. Как мы тестируем снаряжение.

Крепление к бетону выглядит сложным, но при наличии соответствующих инструментов и методов это несложно.

По Джозеф Труини

9 нояб. 2020 г.

thelinkeGetty Images

Существует множество проектов по благоустройству дома, которые требуют привинчивания или прибивания гвоздей к бетону, например, при креплении кронштейнов полок к бетонной стене подвала, привинчивании подошвы 2×4 к бетонному полу, креплении металлического канала
к бетону. бетонные поверхности или крепление стальных анкеров к бетонному патио. К сожалению, для многих домашних мастеров использование шурупов или крепежных деталей для бетона может оказаться невероятно сложной и почти невыполнимой задачей. Но, вооружившись правильными инструментами и несколькими специальными креплениями, любой может научиться крепить практически все что угодно к бетону.

Получите больше эксклюзивных, всесторонних проектов, подписавшись на Pop Mech Pro!

Здесь мы расскажем о четырех различных методах и типах шурупов и крепежных деталей для бетона, специально предназначенных для крепления к бетону, и большинство из них также можно использовать для крепления к кирпичу, камню и бетонным блокам. Обратите внимание, что перед установкой большинства крепежных элементов для бетона необходимо сначала просверлить отверстие сверлом по каменной кладке с твердосплавным наконечником. Самый быстрый и простой способ сверлить бетон — это перфоратор, который использует как вращение сверла, так и ударные удары для сверления отверстий. Если у вас нет перфоратора, вы можете использовать обычную электрическую дрель с питанием от сети или аккумуляторную дрель, но просверливание каждого отверстия займет как минимум в два раза больше времени. Также важно всегда выдувать или пылесосить бетонную пыль из отверстия, прежде чем вставлять крепеж. Это связано с тем, что крепеж для бетона намного надежнее удерживается в чистых, незапыленных отверстиях.

[Лучшие аккумуляторные дрели для домашних работ]

Анкеры с молотком

Amazon Prime

Когда вы прикрепляете к бетону что-то относительно маленькое и легкое, трудно превзойти скорость и простоту анкеров, забиваемых молотком. Каждый анкер состоит из штифта без резьбы, вставленного в металлическую втулку. Просто просверлите отверстие в бетоне, держите крепящееся приспособление над отверстием, затем используйте молоток, чтобы забить анкер в отверстие. Когда вы вбиваете штифт, втулка расширяется наружу, удерживая анкер в отверстии.

Для большинства анкеров с молотком требуется отверстие диаметром 1/4 дюйма, а их длина варьируется от 1 до 3 дюймов. Коробка из 100 штук анкеров длиной 1-1/4 дюйма стоит около 23 долларов.

Анкеры с забивкой молотком, также известные как анкеры с гвоздями, идеально подходят для крепления металлических электрических коробок, планок деревянной обшивки, металлического трубопровода и кронштейнов полок к бетону, блокам и кирпичу.

Щиты с мягкими медалями

Дисней+

Экран из мягкого металла является одним из старейших и наиболее эффективных доступных крепежных элементов для бетона. Это немного больше, чем полая металлическая втулка с ребристой, слегка сужающейся поверхностью, которая вставляется в отверстие. Экран сделан из мягкого, почти свинцового материала, который принимает винт из листового металла.

При установке экрана из мягкого металла важно просверлить отверстие соответствующего размера. Если отверстие слишком большое, то щит будет крутиться в отверстии. Если оно слишком маленькое, щит сломается, когда вы постучите по нему. Кроме того, вы должны вычистить всю пыль из отверстия, прежде чем забивать щит.

[Лучшие ударные винтоверты для любой работы]

Обычно доступны экраны из мягкого металла длиной от 3/4 до 1 1/2 дюйма и тремя различными диаметрами для винтов размером от № 6 до № 18. Будьте готовы заплатить около 15 долларов за коробку из 100 щитов № 6-8; винты для листового металла необходимо приобретать отдельно. Щиты из мягкого металла подходят для крепления к бетону, блоку и кирпичу.

Стоит упомянуть, что существует еще один тип щита из мягкого металла, который называется якорем лаг-щита. Анкеры лаг-щита больше, чем щиты из мягкого металла, и в них можно вставлять большие шурупы с запаздыванием для дополнительной удерживающей способности тяжелых предметов. Упаковка из 20 лаг-щитков диаметром 3/8 дюйма и 1¾ дюйма стоит около 14 долларов. Предметы, защищенные либо щитками из мягкого металла, либо защитными щитками, при необходимости легко снимаются.

Бетонные винты

Amazon Prime

Шурупы для бетона обеспечивают быстрый, простой и невероятно прочный способ крепления к бетону. И, что самое приятное, для установки не требуется забивание молотком, анкер или щит. Все, что вам нужно сделать, это просверлить отверстие и вкрутить винт. Вот и все. Вам даже не придется задувать дыру.

Шурупы по бетону, широко известные под торговой маркой Tapcon, выглядят как шурупы по дереву, но имеют резьбу с высокой и низкой резьбой, которая плотно прилегает к стенкам отверстия. Чтобы обеспечить надежное крепление, важно использовать сверло, рекомендованное производителем шурупа, и просверлить отверстие примерно на 1/4 дюйма глубже, чем длина шурупа, чтобы не дойти до дна при вкручивании шурупа.

Шурупы по бетону бывают диаметром 3/16 и 1/4 дюйма и длиной до 3-3/4 дюйма. Доступны как шестигранные, так и крестообразные головки. Их можно использовать в литом бетоне, бетонных блоках и кирпиче. Будьте готовы заплатить около 15 долларов за коробку из 100 винтов длиной 1¾ дюйма.

Пороховые застежки

Amazon Prime

Если вы не думаете, что крепление к бетону может доставлять удовольствие, значит, вы никогда не использовали пороховой крепеж. По сути, этот инструмент представляет собой пистолет 22-го калибра, который забивает бетон затвердевшими гвоздями. Как это круто? (Некоторые производители инструментов также предлагают модели калибра .25 и .27.)

Пороховые крепежные детали идеально подходят для крепления шпал 2×4 к полу, обрешетки к стенам и фанерного основания пола к бетонным плитам. Они обеспечивают невероятно прочный и быстрый способ прикрепления к бетону, но вы не можете удалить гвозди после того, как они были забиты. 3 дюйма и различные заряды, также известные как грузы. Чем больше заряд, тем больше в нем пороха. Нагрузки пронумерованы и имеют цветовую маркировку для облегчения идентификации: от серого № 1 (наименее мощная) до фиолетового № 6 (самая мощная). Выбор нагрузки зависит от нескольких факторов, в том числе от длины гвоздя, толщины закрепляемого материала и твердости бетона.

[Когда использовать гвозди или шурупы]

Предупреждение: Пороховой крепеж представляет собой потенциально опасный инструмент. Используйте его только для крепления к залитому бетону, а не к бетонному блоку или кирпичу.
