Анкер ударный: Анкерный болт с ударным распором

23.12.2022

0 Comment

Содержание

Анкер с ударным распором | Центрметиз

Категория: Анкер с ударным распором

Описание

Обозначение	Артикул	Длина резьбы, мм	Диаметр сверла, мм	Нагрузка на вырывание, кН	Вес, кг	Штук в упаковке
M6x45	70150	15	6.4	4.75	1.206	100
M6x60	70151	20	6.4	4.75	1.481	100
M8x50	70152	20	8.5	7.05	2.283	100
M8x70	70153	25	8.5	7.05	1.501	50
M10x50	70154	20	10.5	8.7	1.84	50
M10x60	70155	25	10. 5	11.8	2.23	50
M10x80	70156	25	10.5	1.18	2.72	50
M10x90	70157	30	10.5	11.8	1.474	25
M10x100	70158	30	10.5	11.8	1.635	25
M10x120	70159	30	10.5	11.8	1.899	25
M10x150	70160	30	10.5	11.8	2.31	25
M12x60	701611	25	12.7	14.6	1.656	25
M12x60	70161	25	12.7	14.6	3.312	50
M12x70	701621	25	12.7	14.6	1.818	25
M12x70	70162	25	12.7	18.26	3.635	50
M12x90	70163	30	12. 7	18.26	2.292	25
M12x100	70164	30	12.7	18.26	2.433	25
M12x120	701651	35	12.7	18.26	2.246	20
M12x120	70165	35	12.7	18.26	2.808	25
M12x150	70166	35	12.7	18.26	3.376	25
M16x100	70167	40	17.0	32.15	4.47	25
M16x120	70168	40	17.0	32.15	5.308	25
M16x150	70169	40	17.0	32.15	7.377	25

Техническая документация

Характеристики

Быстро и легко устанавливается. Не требует точной глубины сверления. Глубина установки регулируется гайкой.

Монтаж

Просверлить отверстие в строительной основе и очистить его, вставить анкер с навешенным монтируемым элементом в отверстие. Распереть анкер, забив молотком гвоздь. Затянуть гайку.

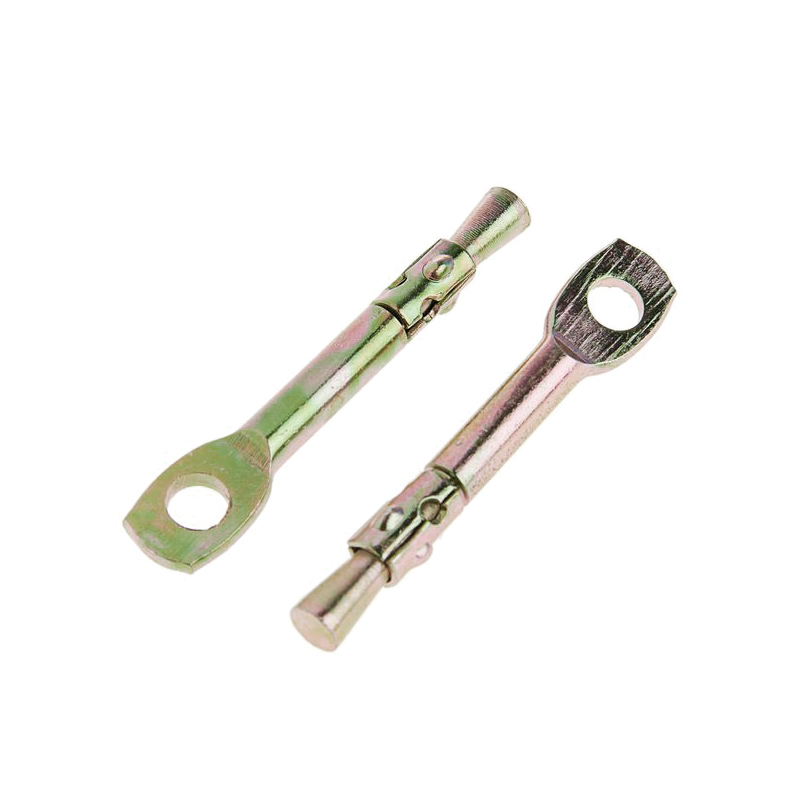

Стальной желтопассированный анкерный болт с ударным распором

Анкерный болт с ударным распором относится к категории крепежных изделий и применяется для надежного сквозного крепления различных конструкций к основаниям, выполненным из следующих материалов:

полнотелый бетон,
полнотелый кирпич,
строительный камень.

Анкерный болт вкручивается в заранее подготовленное (просверленное и очищенное) отверстие, после чего в него забивается гвоздь. Забитый гвоздь распирает имеющуюся на болте цангу, за счет сего происходит крепление болта внутри отверстия. Крепление такого типа способно выдерживать значительные нагрузки (более подробную информацию можно получить из представленной ниже таблицы).

Размеры, мм	Диаметр сверла, мм	Длина резьбы, мм	Разрушающяя нагрузка на вырывание, кН
6 х 45	6,4	15	4,75
6 х 60	6,4	20	4,75
8 х 50	8,5;	20	7,05
8 х 70	8,5	25	7,05
10 х 50	10,5	20	8,70
10 х 60	10,5	25	11,80
10 х 80	10,5	25	11,80
10 х 90	10,5	30	11,80
10 х 100	10,5	30	11,80
10 х 120	10,5	30	11,80
10 х 150	10,5		11,80
12 х 60	12,7	25	14,60
12 х 70	12,7	25	18,26
12 х 90	12,7	30	18,26
12 х 100	12,7	30	18,26
12 х 120	12,7	35	18,26
12 х 150	12,7		18,26
16 х 100	17,0	40	32,15
16 х 120	17,0	40	32,15
16 х 150	17,0	40	32,15

Монтаж:

Просверлить отверстие в несущей основе по размерам, указанным изготовителем и очистить его.

Вставить анкер, через монтируемую деталь, в отверстие.

Забить молотком гвоздь. Затянуть гайку.

Приводной удар и анкер | Варианты ударных анкеров с разъемным приводом

Нажмите на картинку, чтобы увеличить

Забивной анкер — это тип постоянного анкера, специально разработанный для крепления к монолитному бетону, кирпичу, блоку и камню. Этот цельный крепеж, также известный как забивной ударный анкер, забивной анкер или разъемный забивной анкер, вставляется через закрепляемое приспособление в предварительно просверленное отверстие в базовой поверхности. Когда приводной анкер забивается, предварительно расширенные половинки в его основании сжимаются, обеспечивая постоянное давление на бетон. Это давление, оказываемое на стенки отверстия, удерживает бетонный анкер с разрезным приводом на месте.

Компания Denali Industrial Supply является ведущим поставщиком приводных анкеров в Анкоридже, Фэрбенксе и Внутренней Аляске.

Закажите сегодня, запросите расценки или свяжитесь с нами, чтобы получить дополнительную информацию о наших продуктах для приводных анкеров.

Как установить забивной анкер

Забивные анкеры предназначены для установки в сплошной бетон, а также могут использоваться в блоках, кирпиче и камне. Анкеры с молотковым приводом, предназначенные для легких условий эксплуатации, легко устанавливаются с помощью простого трехэтапного процесса.

Просверлите отверстие в основном материале. Размер сверла равен диаметру анкера.
Очистите отверстие от мусора.
Вставьте анкер через приспособление в отверстие, затем ударьте молотком.

Варианты анкеров с разъемным приводом

В Denali Industrial Supply имеются анкеры диаметром 3/16″, 1/4″ и 3/8″, а также различной стандартной длины от 3/4″ до 10″. Разрезные приводные анкеры из углеродистой, оцинкованной и оцинкованной стали доступны с плоской и грибовидной головкой.

Забивные анкеры из углеродистой стали: Забивные анкеры из стали без покрытия прочны и долговечны, но более подвержены коррозии, чем забивные анкеры из оцинкованной или оцинкованной стали.
Оцинкованные забивные анкеры: Оцинкованное покрытие обеспечивает превосходную коррозионную стойкость, что делает эти забивные анкеры идеальными для использования вне помещений и в морской/прибрежной среде.

Оцинкованные приводные анкеры: Оцинкованное покрытие обеспечивает повышенную коррозионную стойкость, а также отчетливый золотой или серебряный блеск. Подходит для наружного применения, но не рекомендуется для морской среды.
Заводные анкеры с плоской головкой: Плоская головка, также называемая потайной головкой, обеспечивает ровную поверхность при установке.
Приводные анкеры с грибовидной головкой: Также называемая ферменной головкой, грибовидная головка имеет больший диаметр и закругленную вершину.

Свяжитесь с нами для получения информации о забивных анкерах и многом другом

Компания Denali Industrial Supply, расположенная в Анкоридже и Фэрбенксе, является одним из крупнейших на Аляске поставщиков бетонных анкеров с разъемным приводом. Закажите сегодня, запросите расценки или свяжитесь с нами , чтобы получить нужные вам приводные анкеры.

Наш огромный ассортимент крепежных изделий включает в себя полную линейку анкеров, в том числе:

Клиновые анкеры
Винтовые анкеры
Гильзовые анкеры
Стеновые анкеры
Изогнутые анкерные болты
Вставные анкеры
Анкеры расширительного щита
Анкерная эпоксидная смола
Предварительно нарезанный анкерный стержень
и другие анкеры

Свяжитесь с нами
Экспресс-заказ

Для больших скидок запросите индивидуальное предложение
