Разжимной анкер предназначен для применения в ответственном монтаже. Пригоден для крепления тяжеловесных элементов. С его помощью возможна установка кабельных трасс, консолей, массивных ограждений и ворот. Может применяться для крепления небольших по тяжести и небольших предметов.

Содержание

• Характеристика разжимного анкера
• Анкер-крюк
• Анкер-кольцо
• Достоинства
• org/ListItem»> Монтаж

Характеристика разжимного анкера

Разжимной анкер изготавливается в цилиндрической форме, состоит из четырех, реже трех сегментов, которые независимы друг от друга. Все элементы надежно скрепляются между собой по специально разработанной схеме: в верхней части их надежно удерживает кольцо, а внизу крепится массивная пружина. Распорный элемент состоит из четырех граней, он находится внутри устройства. Материалом для производства разжимного анкера служит сталь высокого качества, которую предварительно подвергают оцинковке, в профессиональной среде она называющаяся желтопассивированной.

Разжимные анкера предназначены для креплений строительных конструкций, которые отличаются превышающим средние показатели весом или размером. Анкера можно установить в проблемные основания, например, сделанные из камня, изготовленного из горных пород, бетона или не имеющего внутренних отверстий кирпича. Возможно использование материала, содержащего поры, если необходимо крепление конструкций, тяжесть которых меньше средней. Допустимы известняк, изготовленный из натурального сырья силикатный кирпич, и ячеистый бетон.

Когда в разжимной анкер начинают вводить шпильку или болт, специальный распорный элемент передвигается в нижнюю часть устройства. Анкер расклинивается, что что способствует выдерживанию креплением больших нагрузок на вырыв. Данное свойство фиксирует элемент в основании, не давая ему перемещаться и деформировать скрепленные с его участием элементы. Ламели раскрываются достаточно сильно, обеспечивая распирание анкера при креплении к старым строительным основам.

Устройство помогает осуществить надежную фиксацию элементов со старыми или пористыми строительными материалами.

Анкер-крюк

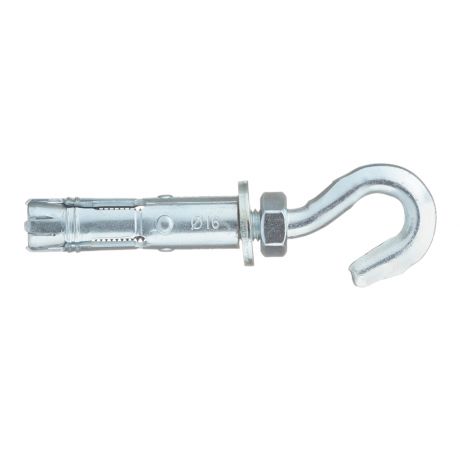

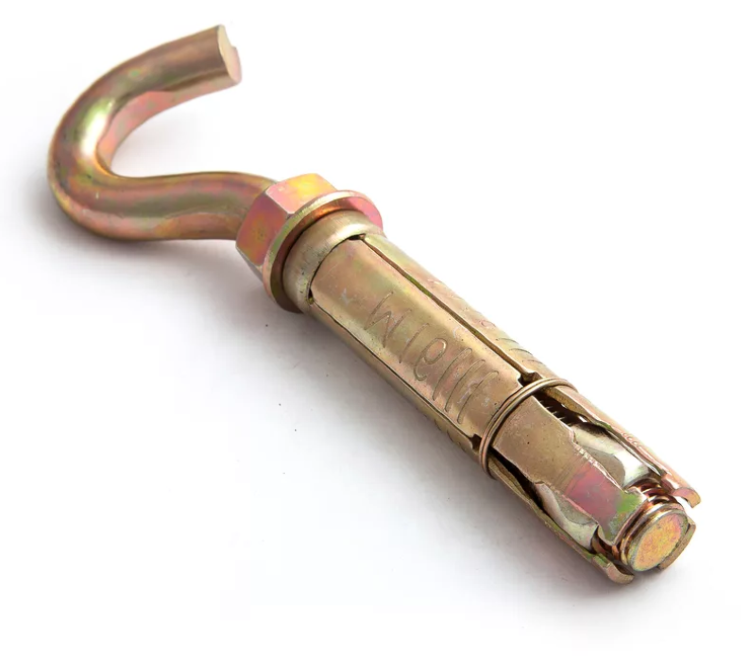

Разжимной анкер-крюк — гильза с шайбой, дополнительно оборудованная крюком и гайкой. Все сегменты данного устройства независимы. Они крепятся на специальное кольцо, находящееся вверху, а внизу их сдерживает пружина. Резьбовое кольцо, находящееся на крюке, оборудовано распорным элементом, состоящим из четырех граней. Данный анкер официальные производители изготавливают из оцинкованной стали.

Разжимной анкер-крюк используется, когда необходима установка кабельных трасс, постройка различных ограждений и ворот, временном монтаже конструкций, которые подлежат периодическому съему. Если требуется крепление тяжеловесных элементов, необходимо использовать полнотелый материал для основания. Когда его твердость недостаточна, монтаж нужно проводить к другому типу основания. Легкие предметы можно крепить к любым основаниям, не опасаясь за прочность, так как анкер-крюк надежно фиксирует предметы в местах крепежа, не позволяя им смещаться.

Во время монтажа крюк проворачивается, распорный элемент меняет положение, поднимаясь снизу вверх, анкер расклинивается на четыре части.

Распор происходит по всей длине анкера, так как подвижные сегменты независимы. Довольно широкое расклинение помогает обеспечить более надежное крепление.

Анкер-кольцо

Разжимной анкер-кольцо — шпилька, на прямом конце которой расположены резьба и кольцо. Анкер оснащен оболочкой, служащей для удобства монтажа, состоит из четырех подвижных сегментов. Сдерживающая пружина и кольцо защищают устройство от расхождения составных частей. В нижней части крепежного устройства установлен распорный элемент, он также помещается под оболочкой. Как только пользователь устанавливает анкер и начинает поворачивать шпильку, распорный элемент передвигается, и сегменты расходятся в несколько противоположных сторон. Компоненты анкера-кольца производят из оцинкованной стали.

Разжимной анкер-кольцо необходим, когда нужно закрепить конструкции среднего или большого веса при условии, что их съем не потребуется. При помощи данного крепежа можно производить растяжку тросов. Для оснований обычно используются материалы, не содержащие пустот, такие как кирпич без любых отверстий, камень или бетон.

Если конструкция имеет маленький вес, то основание может не содержать большой плотности, например, известняк, пенобетон или старый бетон.

Достоинства

1. Разжимной анкер имеет сложную конструкцию.
2. Четырехсегментная гильза обрамлена с одного конца пружиной, фиксирующей все элементы, а с другого гайкой, которая помогает расхождению всех сегментов при начале крепления.
3. Анкеровка может происходить двумя способами: трением (подходит для ровных и полнотелых конструкций) и формой с использованием упора (необходимо применить, если материал для основы содержит внутренние полости).
4. Большой распор предоставляет изделию универсальность в использовании. Можно крепить как к прочным, так и к пустотелым основам. Есть ограничения только в весе прикрепляемых конструкций, так как элементы с высокой тяжестью нельзя крепить к пустотелым основаниям.
5. Высокая несущая способность позволяет, при соблюдении пропорций, осуществлять крепление сверхтяжелых конструкций.
6. Разрешена небольшая глубина анкеровки.
7. Есть возможность демонтажа.
8. Отверстия под монтаж не требуют высокой точности, ограничиваются общепринятыми правилами.
9. Разжимные анкера используются профессионалами.

Монтаж

При монтаже стандартного разжимного анкера необходимо предварительно просверлить необходимое по диаметру отверстие, часто нужен достаточно большой размер. Места будущего крепления полностью очищаются от пыли и грязи, материал основания просматривается на предмет целостности. Анкер вставляется в отверстие. Монтирующая деталь навешивается на болт, проверяется точность положения крепежного элемента, анкер вкручивается в основание до упора.

Главной особенностью крепления разжимного анкера является уникально обустроенная гильза. Этот крепежный элемент обычно изготавливается из четырех сегментов. Все они плотно перемотаны проволокой из эластичного материала. Анкерная гильза внутри содержит конический резьбовой элемент.

Разжимной анкер ввинчивается в основание совместно с болтами, винтами и необходимой для закручивания гайки резьбовой шпилькой. Благодаря осуществлению распора по всей длине данный тип анкеров можно применять для полнотелых и имеющих внутренние пустоты оснований. Четыре расходящихся сегмента позволяют улучшить фиксацию элементов, так как обеспечат четыре дополнительных крепления.

Разжимной анкер поможет осуществить многие виды креплений на различные основания. Правильный монтаж обеспечит надежную фиксацию сооружений. Благодаря распиранию несущей конструкции в четырех направлениях, у застройщиков есть возможность закрепить тяжеловесные элементы при условии подбора надежного основания.

Анкеры металлические | ЦКИ

Анкер – от немецкого слова «якорь» — крепёжное изделие, которое различными способами закрепляется в несущем основании и удерживают какую-либо конструкцию.

Все металлические анкеры могут использоваться для установки в плотных основаниях: бетоне, кирпиче, природном камне и т.п.

Анкеры удобно классифицировать по их конструкции.

Анкер клиновой

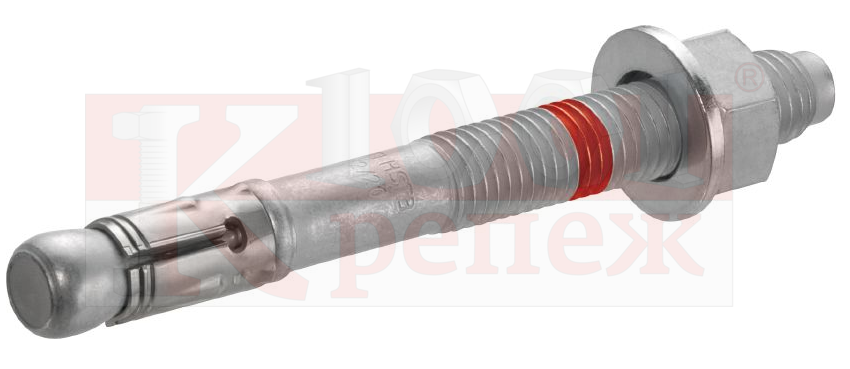

Клиновой анкер (анкерный болт) состоит (Рис. 1) из металлического стержня (1) с распорным конусом (2) на одном конце и резьбовой частью с гайкой и шайбой (или с шестигранной головкой) (3) – на другом конце. В зоне сужения стержня набита разрезная втулка с выступами (4). При вращении стержень начинает вытягивать на себя конусную гайку, которая разжимает втулку. Происходит закрепление трением. При установке применяется сквозной монтаж (Рис. 2).

Рис. 1

Рис. 2

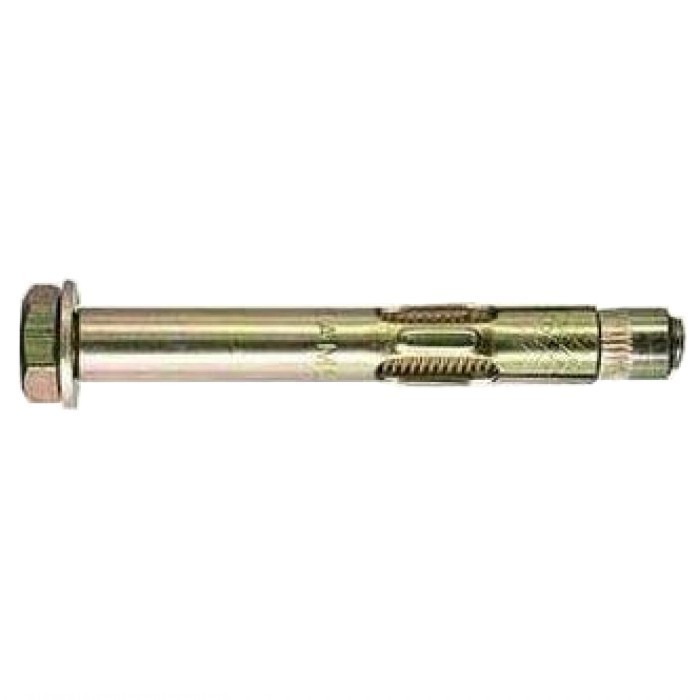

Втулочный анкер состоит (Рис. 3) из металлической втулки (1) с насечками в средней части и разрезом на одном из концов (2). Внутри втулки располагается металлический стержень с распорным конусом (3) на одном конце и резьбовой частью с гайкой и шайбой (или с шестигранной головкой) (4) – на другом конце. При вращении стержень начинает вытягивать на себя конусную гайку, которая разжимает втулку. Происходит закрепление трением (Рис. 4). При установке применяется сквозной монтаж. (Рис. 5).

Рис. 3                                                                                                     Рис. 4

Рис. 5

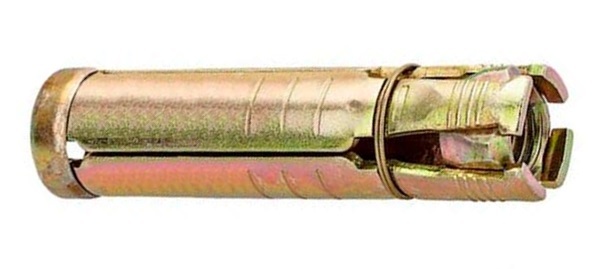

Разжимной анкер (четырехлепестковый, гильзовый) с широкой зоной расклинивания состоит из гильзы и резьбового стержня: болта, шпильки с гайкой, винта с кольцом или крючком (Рис. 6). Гильза (Рис. 7) – четыре продольных лепестка (1), охваченные с одной стороной жесткой обоймой (2), а с другой – пружинным кольцом (3). Со стороны кольца расположена конусная распорная гайка (4). Со стороны обоймы – ввинчивается резьбовой стержень. При вращении он начинает вытягивать на себя конусную гайку, которая в свою очередь разжимает лепестки гильзы. Происходит закрепление трением (Рис. 8). При установке применяется сквозной монтаж.

Рис. 6


Рис. 7                                     Рис. 8

Анкер забивной

Анкер латунный забивной (цанга) (Рис. 9). Цилиндрическая втулка со сквозным отверстием (в отдельных конструкциях – с внешней насечкой для предотвращения проворачивания) с одного конца имеет четыре продольных разреза и стенку переменного сечения (1). С другого конца (2) нарезана внутренняя метрическая резьба. Втулка устанавливается в основание резьбовой частью наружу и заподлицо. (Рис. 10). При ввинчивании резьбового стержня (болта, винта, шпильки и т.п.) разрезная часть втулки раскрывается и происходит закрепление трением.

Рис. 9

Рис. 10

Анкерный гвоздь

Простой безрезьбовой анкер. Похож на забивные (Рис. 11). Втулка имеет с одного конца продольные разрезы (1), а с другого – низкую полукруглую отбортовку (2) и расклинивающий гвоздь (3). Втулка устанавливается до упора в основание отбортовкой с гвоздем наружу (Рис. 12). При вбивании гвоздя разрезная часть втулки раскрывается и происходит закрепление трением.

Рис. 11

Рис. 12

Втулка анкера – быстрофиксирующего гвоздя сделана из пружинной стали, со сплошным продольным разрезом (Рис. 13) и развальцованным (1) и завальцованным (2) концами. Забивается в предварительно высверленное отверстие, диаметр которого подобран так, что анкер слегка сжимается. Происходит закрепление трением.

Рис. 13

Установка анкеров: материалы основания

Все металлические анкеры могут использоваться для установки в плотных основаниях: бетоне, кирпиче, природном камне и т.

Таблица 1. Анкеры металлические.

Вид анкера

Фирма

Материал основания

Бетон

Натур. камень

Полнотелый кирпич

Силикатный полнотелый кирпич

Пемзобетон. полнотелый кирпич

Газобетон (пористый бетон)

Полнотелые гипсовые плиты

Кирпич с вертик. пустотами

Силикат. кирпич с пустотами

Пустотелый блок

Фиброцем. плита

Гипсокарт. плита

Древесно-стружечн. плита

Метал. профиль

анкерный болт S-KA

Sormat

++

+

+

анкерный болт FBNII, FBN IIK

Fischer

++

+

анкер FH II-B

Fischer

++

+

анкер FH II-S

Fischer

++

+

анкер PFG ES

Fischer

++

+

+

анкер PFG LB

Sormat

++

+

+

анкер PFG SB

Sormat

++

+

+

анкер PFG HB (F)

Sormat

++

+

+

анкер PFG EB (F)

Sormat

++

+

анкер FSA-B

Fischer

++

+

анкер FSA-S

Fischer

++

+

+

анкер LA

Sormat

++

+

+

анкер EA II

Fischer

++

+

анкер MSA

Sormat

++

+

анкер PKN

Sormat

++

++

++

++

+

анкерный гвоздь LN

Sormat

++

++

++

+
