Анкер клиновой как работает: Применение анкер клина — размеры, типы и виды
Анкер-клин — как работает и для чего используется
| 📅 | 👁 2612 При монтаже оборудования и различных массивных предметов важно правильно выбрать и применить крепеж. От этого непосредственно зависит прочность крепления и безопасность эксплуатации объекта. Массивные подвесные конструкции, чаще всего, монтируют на анкер с клиновым элементом, который является наиболее надежным креплением. В этой статье мы рассмотрим описание, как работает анкер-клин и как правильно его установить. Изготавливают метиз из углеродистой стали с оцинкованным покрытием, что обеспечивает его прочность, устойчивость к влажной среде и развитию коррозии. Поэтому его можно использовать практически в любых условиях. Он является наиболее подходящим способом фиксации подвесных конструкций на основу из прочного и твердого материала – бетона, кирпича, железобетона. Отдельно следует отметить потолочные крепления, которые используют для больших светильников. Кратко о крепежеУстройство анкерного крепежа включает такие взаимосвязанные элементы:
По устройству анкер-клин напоминает дюбель-гвоздь, но превосходит его по способности выдерживать повышенные нагрузки и стойкости к термическому воздействию. В случае пожара он не даст обвалиться потолку или люстре, как это может случиться при использовании пластиковых дюбелей. Принцип работы анкера заключается в создании надежного крепления после помещения детали в подготовленное отверстие и забивания распора молотком. Чтобы можно было выбрать метиз с требуемыми параметрами, применяют специальную маркировку символами, которые обозначают:
Сфера применения анкер-клинаВажно знать, для чего используется анкер-клин, чтобы избежать обрушения конструкций. Например, его нельзя использовать для прикрепления предметов к основанию из пористого, с рыхлой структурой материала. Основная сфера применения крепежного изделия – это монтирование различных подвесных элементов и конструкций:
Монтировать оборудование и предметы с помощью анкер-клина можно только на основание из высокопрочного материала с плотной структурой – бетон, камень, полнотелый кирпич. При этом следует учитывать типоразмер, который указывается в маркировке. На что нужно обращать внимание при выборе устройства?При выборе метиза, следует учитывать, что анкер-клин и клиновой анкер – разные виды крепежей. Последний представляет собой шпильку с резьбой и гайкой, которую применяют для работ на самых ответственных участках. Также следуете учитывать назначение, габариты и вес предмета, толщину крепежного участка, на котором будет проводиться монтаж. Важное значение имеют такие показатели:
Чтобы фиксация в бетонном основании было высокопрочным и надежным, нужно учитывать показатель нагрузки. Если установка производится на поверхность из высокопрочной марки бетона, то нужно использовать разновидность метиза, у которого повышенное значение предельной нагрузки. Поскольку анкеры используют для ответственных участков, при покупке следует проверить сертификат, который подтверждает заводское изготовление, качество и соответствие параметров нормам государственных стандартов. Особенности монтажа и демонтажа конструкцииТипоразмер метиза должен быть подобран с учетом особенностей строительного материала и конструкции, которую нужно прикрепить. Установка анкера с клином не требует точного соблюдения глубины монтажного отверстия. Основной параметр, который нужно выдержать — точность диаметра. Внутренние стенки отверстия сцепляются с поверхностью распорного элемента, за счет чего происходит фиксация предмета. Установку крепежного элемента с клином проводят в такой последовательности:
При проведении монтажных работ следует соблюдать правила и нормы:
Чтобы обеспечить максимальное соединение поверхностей, полость нужно, тщательно очистить после сверления.
Читайте также: Как работают анкерные болты Технология анкерного гвоздя Монтаж и эксплуатация анкера-шпильки Особенности рамных анкеров
|
Он используется при установке лестниц, монтажных работах в лифтовых шахтах, креплении консольных конструкций. При необходимости его можно демонтировать, а анкер-клин не подлежит демонтажу.
Следующим условием надежности и безопасности является правильный монтаж. Для этого предварительно следует изучить инструкцию, особенно тем, кто не имеет большой практики в направлении монтажных работ.
Если его размер составляет 6х40, то шаг оно должно быть не менее 90 мм, если 6х60, то не менее 140 мм.Особенности работы с клиновыми анкерами

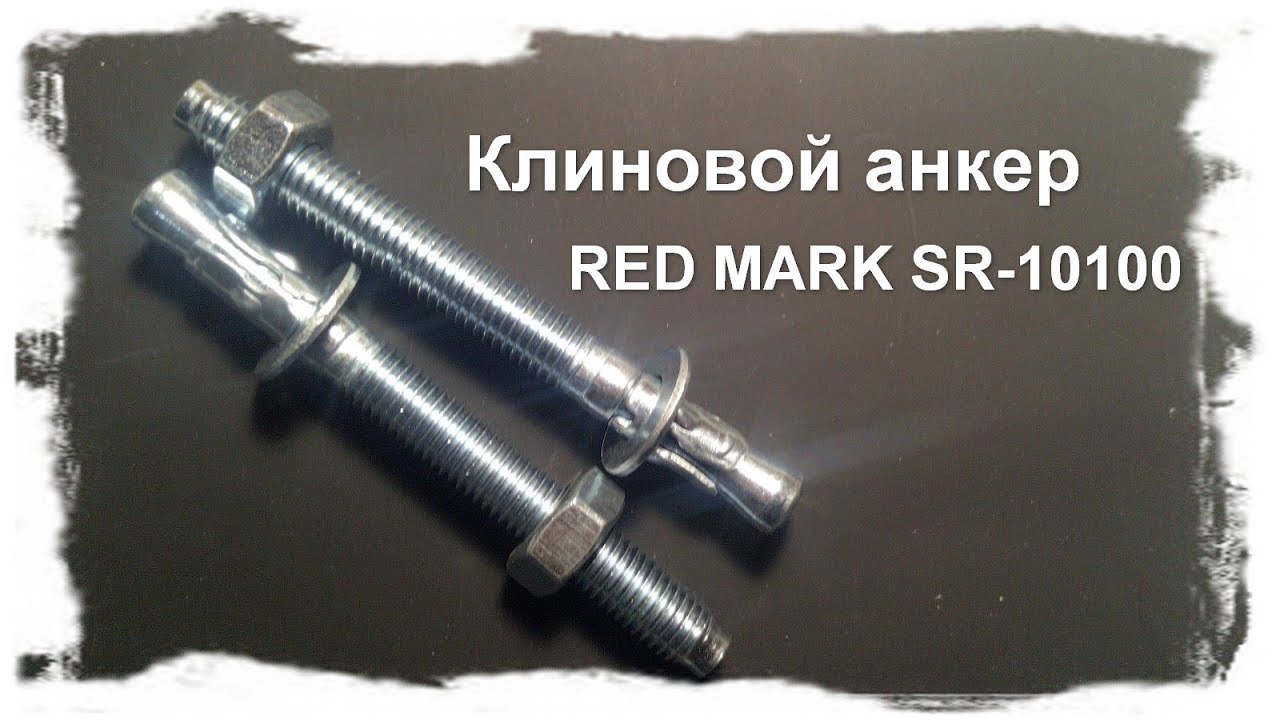

Клиновые анкеры предназначены в основном для использования в бетонных основаниях. Однако, существуют модификации анкеров, которые могут использоваться и в других материалах, таких как кирпич, камень и даже дерево. Важно обратить внимание на характеристики анкера, чтобы убедиться, что он подходит для данного материала основания.
Тип и величина нагрузки
Анкер клиновой способен выдерживать значительные нагрузки, как статические, так и динамические. Характеристики анкера, такие как диаметр и длина, влияют на его способность выдерживать нагрузку. При выборе анкера учитывайте предполагаемые нагрузки на крепление и обращайте внимание на максимально допустимые значения, указанные производителем.
Условия эксплуатации
Клиновой анкер как работает зависит от условий эксплуатации, таких как температура, влажность и агрессивность окружающей среды. Некоторые анкеры имеют специальное покрытие или изготовлены из коррозионностойких материалов, что делает их подходящими для использования в условиях повышенной влажности или агрессивных сред.
Минимальная толщина основания
Для надежной установки клинового анкера необходимо соблюдать минимальную толщину основания. Это значение указывается производителем и зависит от размеров анкера и его характеристик. Несоблюдение минимальной толщины может привести к недостаточной надежности крепления.
Расстояние между креплениями
Правильное расстояние между креплениями с использованием клиновых анкеров важно для обеспечения равномерного распределения нагрузки и предотвращения перегрузки конструкции. Расстояние между анкерами определяется на основе характеристик анкера, основания и типа нагрузки. Рекомендации по расстоянию между креплениями можно найти в технической документации производителя или руководстве по монтажу.
Диаметр и длина анкера
Выбор диаметра и длины анкера клинового зависит от типа основания, нагрузки и условий эксплуатации. Диаметр анкера определяет его прочность и способность выдерживать нагрузку, а длина анкера влияет на глубину его закрепления в основании и, соответственно, на надежность крепления. Производители предлагают анкеры разных диаметров и длин, что позволяет выбрать подходящий вариант для каждого случая.
Диаметр и глубина отверстия
Для правильной установки клинового анкера необходимо сверлить отверстие нужного диаметра и глубины.
Диаметр отверстия должен соответствовать диаметру анкера, а глубина отверстия должна быть на несколько миллиметров больше длины анкера для обеспечения надежного закрепления. Следуйте рекомендациям производителя и используйте подходящее сверло для сверления отверстий.
Параметры монтажа
Монтаж анкера клинового включает сверление отверстия, установку анкера, затяжку гайки и проверку надежности крепления. Следуйте инструкции по монтажу, предоставленной производителем, чтобы обеспечить правильную установку анкера и максимальную прочность крепления.
Инструкция по монтажу
Чтобы правильно установить клиновой анкер, следуйте следующим шагам:
- Определите диаметр и глубину отверстия на основе характеристик анкера и параметров основания.
- Сверлите отверстие в основании с использованием подходящего сверла. Убедитесь, что глубина отверстия соответствует рекомендациям производителя.
- Очистите отверстие от пыли и осколков материала с помощью щетки или воздуха под давлением.
- Вставьте анкер в отверстие, ударом молотка установите его на нужную глубину.
- Затяните гайку анкера с использованием моментного ключа или другого подходящего инструмента, следуя указаниям производителя по затяжному моменту.
- Проверьте надежность крепления анкера, убедитесь в отсутствии люфта или других признаков ненадежного закрепления.
Назначение
Клиновые анкеры предназначены для крепления различных конструкций и элементов к бетонным, каменным и другим твердым основаниям. Их применение включает в себя установку стеновых панелей, опор металлоконструкций, труб, лестниц и других элементов. Благодаря высокой прочности и надежности крепления, клиновые анкеры широко используются в строительстве, промышленности и других сферах.
Что такое шплинт и где он используется?
Что такое гайка
Моменты затяжки метрических болтов, винтов и гаек
Неодимовый магнит: все, что вам нужно знать
Клиновые анкеры | Allfasteners Products
Клиновые анкеры | Все продукты крепежа
Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.
Название списка желаний нельзя оставить пустымИногда стандартных анкерных гильз недостаточно для надежной анкеровки в бетоне, и они должны соответствовать требованиям ICC. А в некоторых проектах для утверждения крепежа требуются сертификаты и документы с техническими данными. Для высоких значений отрыва и соответствия сертификационным требованиям решением является использование клиновых анкеров. Эти крепежные детали имеют втулку, которая соответствует ширине стержня, что делает анкер и диаметр отверстия одинаковыми — никаких изменений в предварительно просверленном отверстии не требуется для установки анкера.
Этот анкер обычно используется для крепления листового металла, стальных или алюминиевых уголков или дерева к бетону.
А благодаря высокой устойчивости к вибрационным нагрузкам этот анкер идеально подходит для установки оборудования, поручней, отбойников доков, стеллажей для хранения и т.п. Они также оцениваются и утверждаются в соответствии с требованиями ICC.
Сортировать по Бестселлер наименование товара Цена: от низкой до высокой Цена: от высокой к низкой Установить нисходящее направление
7 шт.
Показывать12 24 36
на страницуПосмотреть как
Начинается с $81,25
Сохранить этоНачинается с $92,50
Сохранить этоНачинается с $17,03
Начинается с $72,50
Сохранить этоНачинается с $39.
Сохранить это 00Начинается с $78,40
Сохранить этоНачинается с $18.00
Сохранить это
00Сортировать по Бестселлер наименование товара Цена: от низкой до высокой Цена: от высокой к низкой Установить нисходящее направление
7 шт.
Показывать12 24 36
на страницуПосмотреть как
Будьте в курсе последних новостей и предложений
Адрес электронной почты
Анкер-клин и анкер-гильза
Как анкер-клин, так и анкер-гильза являются прочными типами бетонных анкеров, которые могут выдерживать значительный вес.
Кроме того, они противостоят как силе сдвига, так и выдергиванию. В этой статье вы узнаете о применении клинового анкера по сравнению с гильзовым анкером, процедуре их установки и мерах предосторожности при их использовании.
Применение клинового анкера по сравнению с анкером с втулкой
Как клиновые анкеры, так и анкеры с втулкой подпадают под классификацию механических анкерных болтов. Это связано с тем, что оба анкера используют трение в качестве связующей силы для удержания конструкций вместе. В отличие от химических анкеров, они не используют связующий материал для крепления объектов к бетону. Хотя они оба долговечны, существуют различия в их применении, которые подчеркиваются в следующих разделах.
Предоставлено: ProtoolReviewsПрименение клинового анкера
Клиновые анкеры популярны, поскольку они являются самыми прочными механическими анкерами с точки зрения силы удержания. Хотя они не идентичны, клиновой анкер функционирует как анкер с втулкой, поскольку у него есть небольшая втулка в нижней части анкера.
Он состоит из болта и расширяющегося основания, проходящего через эту втулку. Кроме того, они имеют на конце гайку для фиксации анкера на месте.
Благодаря этим характеристикам клиновые анкеры эффективно работают в следующих случаях:
- Клиновые анкеры обеспечивают идеальное крепление тяжелых статических нагрузок к бетону благодаря своей превосходной удерживающей силе. Однако они не могут поддерживать объекты, оказывающие значительные вибрационные или ударные нагрузки.
- Из-за способа установки клиновой анкер трудно снять, не повредив окружающий бетон. Таким образом, им подходят долговременные или постоянные приспособления. Для краткосрочного или временного крепления идеально подходят винты Tapcon.
- При использовании внутри помещений цинкового покрытия достаточно для обеспечения долговечности анкера. Для наружного применения или в условиях постоянной влажности обычно используется нержавеющая сталь для защиты от коррозии.
Анкер-втулка Применение
Как и клиновой анкер, анкер-втулка может прикладывать статические нагрузки к бетону.
Кроме того, у него есть преимущество в универсальности — он может работать с различными поверхностями, включая блоки, раствор и кирпич. Это поверхности, где использование клиновых анкеров невозможно.
Однако анкерная втулка обладает меньшей несущей способностью, поэтому не рекомендуется использовать ее для перевозки грузов, превышающих 200 фунтов. Втулочные анкеры являются предпочтительным вариантом для легких и средних условий эксплуатации, таких как подвесные полки и водонагреватели. Кроме того, поскольку гильзовый анкер менее долговечен, чем клиновой анкер, он в основном используется внутри помещений, где влажность и другие факторы окружающей среды минимальны.
Установка
Как правило, процедура установки клинового анкера и анкерного болта одинакова. В следующих разделах описаны шаги по установке любого из этих механических анкеров.
Сверление
С помощью перфоратора или другого подходящего инструмента просверлите отверстие, подходящее для анкера.
Как правило, размер отверстия указывается на упаковке или самом анкере. Для клинового анкера отверстие должно быть одинаковой длины, что требует жестких допусков.
Кроме того, стандартная практика рекомендует минимум 2,5-дюймовую заделку в бетон. Производители обычно рекомендуют выступать из бетона не менее чем на дюйм, чтобы было достаточно места для крепления к клиновому анкеру. Принимая во внимание, что для анкера с втулкой глубина должна быть немного больше, чем заделка, чтобы оставить место для надлежащего расширения.
Забивной
Перед забиванием анкера в уже имеющееся отверстие необходимо удалить всю пыль и мусор. Для этого можно использовать проволочную щетку, пылесос или инструмент со сжатым воздухом. Очистив отверстие, вставьте анкер до упора, затем забейте его молотком до заданной глубины.
Обычно на рынке существует два типа клиновых и гильзовых анкеров. Премиум-стили обеспечивают дополнительный металл в верхней части болта, чтобы избежать повреждения резьбы при ударе молотком.
Более дешевые альтернативы не имеют этого дополнительного металла.
Как правило, модели премиум-класса позволяют забивать непосредственно болт. Более дешевые стили требуют завинчивания гайки так, чтобы она находилась в верхней части болта, а затем ударов по ней молотком, чтобы закрутить болт. Независимо от стиля, избегайте применения чрезмерной силы.
Установка и крепление
После закручивания болта поместите приспособление, шайбу и гайку на выступающую часть болта и затяните его. Механизм крепления клинового анкера и гильзового анкера аналогичен.
Для клинового анкера закрепление гайки приводит к тому, что болт вытягивается вверх, в результате чего юбка клина врезается в бетон и расширяется. Таким образом, он усиливает сцепление анкера с бетоном. Точно так же затяжка гайки для анкера с втулкой приводит к расширению втулки, которая врезается в бетон и сжимает захват анкера.
Меры предосторожности при использовании клинового анкера и анкера с втулкой
Поскольку и клиновой анкер, и анкер с втулкой имеют одинаковую процедуру установки и рабочий механизм, меры предосторожности должны быть одинаковыми.
Вот некоторые из них:
- Эффективность каждого анкера зависит от правильной процедуры установки. Правильная очистка отверстия после сверления с помощью проволочной щетки или пылесоса является ключевым шагом, который чаще всего упускается из виду. Если анкер входит с мусором, который все еще находится на месте, он не будет сидеть должным образом, что поставит под угрозу его способность крепления.
- Из-за расклинивающего усилия, создаваемого клиновым анкером и гильзовым анкером, монтажникам следует избегать размещения их ближе 3 дюймов к краю бетона. Кроме того, обеспечение достаточного расстояния между анкерами максимизирует удерживающую силу. Как правило, установщики принимают расстояние не менее десяти диаметров анкера между просверленными отверстиями.
- Как правило, избегайте установки клинового анкера или гильзового анкера на бетон, возраст которого менее 28 дней, так как это снижает удерживающую способность. Когда бетон затвердевает, он имеет тенденцию следовать кривой прочности, поэтому при необходимости можно принять специальные инженерные меры, чтобы обойти это правило.
