Анкер клиновой для чего используется: АНКЕР КЛИНОВОЙ

АНКЕР КЛИНОВОЙ

Размер / артикул АНКЕР КЛИНОВОЙ 6*40АНКЕР КЛИНОВОЙ 6*55АНКЕР КЛИНОВОЙ 6*65АНКЕР КЛИНОВОЙ 6*95АНКЕР КЛИНОВОЙ 8*105АНКЕР КЛИНОВОЙ 8*120АНКЕР КЛИНОВОЙ 8*50АНКЕР КЛИНОВОЙ 8*80АНКЕР КЛИНОВОЙ 10*65АНКЕР КЛИНОВОЙ 10*80АНКЕР КЛИНОВОЙ 10*95АНКЕР КЛИНОВОЙ 10*120АНКЕР КЛИНОВОЙ 10*130АНКЕР КЛИНОВОЙ 12*100АНКЕР КЛИНОВОЙ 12*120АНКЕР КЛИНОВОЙ 12*150АНКЕР КЛИНОВОЙ 16*120АНКЕР КЛИНОВОЙ 12*80АНКЕР КЛИНОВОЙ 16*105АНКЕР КЛИНОВОЙ 16*140АНКЕР КЛИНОВОЙ 16*180АНКЕР КЛИНОВОЙ 16*200АНКЕР КЛИНОВОЙ 16*220АНКЕР КЛИНОВОЙ 20*125АНКЕР КЛИНОВОЙ 20*160АНКЕР КЛИНОВОЙ 20*200АНКЕР КЛИНОВОЙ 20*300АНКЕР КЛИНОВОЙ 20*350

Анкер клиновой — назначение

Используется для крепежа несущих консолей, швеллеров и балок, перил и разнообразных конструкций из металла большой тяжести. Деталь на анкер предварительно не навешивается. Клиновой анкер применяется при скозном монтаже, когда сверление производится непоредственно через отверстие детали.

Конструкция и принцип действия

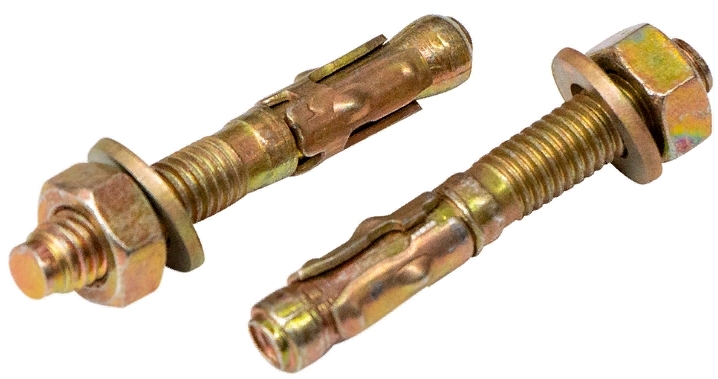

Анкер клиновой состоит из шпильки с коническим распорным хвостиком и гильзы. На распорной зоне гильзы имеются выпуклые упоры, удерживающие гильзу от прокручивания в отверстии. В состав анкера так же входят гайка и шайба. При закручивании гайки шпилька начинает перемещаться в сторону гайки вдоль продольной оси. При этом конический хвостик шпильки расклинивает гильзу, обеспечивая надежное крепление. Анкер изготовлен из оцинкованной стали.

Монтаж анкера

Крепеж осуществляется к бетону, полнотелому кирпичу или природному камню. Если основание будет недостаточно плотным (пустотелый кирпич, пенобетон, гипсолит), крепление клиновым анкером проводить нельзя.

Крепление анкер-клина:

1. Высверлить отверстие в соответствии с техническими характеристиками
2. Удалить пыль и мусор из отверстия
3. Вставить анкер и забить его молотком
4. Закрутить гайку до упора

Технические характеристики

	А	L	G	D	Н	S	мин.
Обозначение	резьба	длина анкера, мм	макс. толщина прикрепляемого материала, мм	диаметр сверла, мм	глубина анкеровки, мм	мин. толщина строительного элемента, мм.	вырыв. сила, кН бетон В25	вес 1000 шт/кг
6*40	М6	40,0	5,0	6,0	35,0	53,0	1,40	12,30
6*65	М6	65,0	15,0	6,0	50,0	75,0	3,20	17,70
6*100	М6	100,0	50,0	6,0	50,0	75,0	3,20	25,50
8*50	М8	50,0	5,0	8,0	45,0	68,0	1,60	24,30
8*75	М8	75,0	10,0	8,0	65,0	98,0	3,30	31,50
8*95	М8	95,0	30,0	8,0	65,0	98,0	3,30	37,70
8*120	М8	120,0	55,0	8,0	65,0	98,0	3,30	45,50
8*150	М8	150,0	85,0	8,0	65,0	98,0	3,30	54,90
10*60	М10	60,0	5,0	10,0	60,0	90,0	4,00	46,10
10*80	М10	80,0	10,0	10,0	70,0	105,0	5,00	56,00
10*100	М10	100,0	30,0	10,0	70,0	105,0	5,00	64,00
12*85	М12	85,0	5,0	12,0	80,0	120,0	6,00	85,20
12*100	М12	100,0	20,0	12,0	80,0	120,0	6,00	96,00
16*90	М16	90,0	5,0	16,0	85,0	128,0	7,50	160,00
16*110	М16	110,0	5,0	16,0	105,0	158,0	9,40	190,80
16*125	М16	125,0	20,0	16,0	105,0	158,0	9,40	189,70
20*170	М20	170,0	20,0	20,0	150,0	225,0	12,30	457,10
20*220	М20	220,0	70,0	20,0	150,0	225,0	12,30	588,70
20*280	М20	280,0	130,0	20,0	150,0	225,0	12,30	749,70

Клиновой анкер: назначение, преимущества, особенности установки

В данном обзоре мы узнаем принцип работы клинового анкера, рассмотрим допустимые нагрузки и материалы, подходящие для работы с метизом. Поскольку данный крепеж считается достаточно популярным на рынке, рассмотрим ключевые правила установки клинового анкера.

Анкер клиновой: к каким материалам крепится?

Анкер клиновой относится к категории метизов с механическим креплением, поэтому способен выдерживать средние нагрузки. В анкере есть распорная часть, которой он фиксируется в отверстии. Устанавливается анкер клин с помощью гайки и шайбы. При установке хвостовик расклинивается, обеспечивая клиновым анкерам прочную фиксацию в прочном основании.

Клиновые анкеры за счет своей конструкции и способа крепления подходят для твердых оснований, например, бетона. В непрочных материалах соединение клинового анкера ослабляется. Поэтому, не стоит пытаться создать прочное крепление в пористом кирпиче, блочной кладке и других рыхлых основаниях. С камнем и гранитом тоже могут возникать вопросы, поскольку проверить их однородность практически невозможно.

Бетон – это прочное основание. Его качество и состав влияют на несущую способность клинового анкера. Если при установке нельзя установить класс прочности бетона, производится расчет по самым низким показателям.

Отличие клинового анкера от других крепежей заключается в том, что распорная часть и удерживающая сила расположена только в определенной зоне, а не создается по длине всего анкера. Из-за этого и не рекомендуют применять анкера для пористых структур. В кирпиче часто встречаются пустоты, которые не могут гарантировать хорошего сцепления с метизом. Если удерживающая сила концентрируется только в одном участке,  материал раскрошится. При сосредоточении распорной части клинового анкера в пустоте, фиксации не будет.

Другие популярные материалы стен, пенобетон, газобетон являются более пористыми, и поэтому к ним нельзя крепить клиновые анкера. В них существует множество небезопасных зон. При попадании анкера в пустоты, крепеж будет ненадежным. Лучше не экспериментировать и для таких оснований подобрать подходящие метизы.

Из чего производят анкеры клиновые?

Анкеры клиновые – это прочные металлические  изделия, применяющиеся даже в агрессивной среде. Материал крепежа вы можете узнать из маркировки или у производителя. В зависимости от условий эксплуатации подбирают и метиз. В продаже вы найдете клиновые анкера следующих видов:

• из оцинкованной стили применяются для помещений без попадания влаги;
• из горячеоцинкованной стали подходят для наружных креплений;
• из нержавеющей стали класса А2 можно использовать даже для установки под постоянным воздействием влаги;
• из нержавеющей стали класса А4 специально разработаны для применения в агрессивной среде. Анкеры сохраняют свои свойства даже в морской воде.

Такая классификация клиновых анкеров связана с применением антикоррозийных составов. При выборе анкеров обязательно изучите характеристики метиза, чтобы убедиться в его пригодности для использования в определенной среде. Анкеры из нержавеющей стали класса А4 стоят дороже аналогов, поэтому их применение должно быть оправданным.

Монтаж и демонтаж клинового метиза

Учитывая особенности принципа работы клинового анкера, при установке метиза нет строгих требований к глубине отверстия. Анкер имеет достаточно большую степень расклинивания. При вкручивании в отверстие муфта передвигается по хвостовику, происходит расширение распорного механизма, что обеспечивает максимально прочное сцепление.

Для правильной установки клинового анкера придерживайтесь последовательности:

1. Определите тип материала, в который хотите установить анкер. Это должна быть однородная твердая основа без пустот.
2. Высверлите отверстие, диаметр которого соответствует крепежу. При малейших отклонениях размера могут возникнуть трудности с установкой клинового анкера.
3. Перед монтажом анкера вы можете не тратить свое время на зачистку отверстия.
   Достаточно просто убрать скопившуюся строительную крошку и остатки материала, которые могли раскрошиться при сверлении.
4. После этого можно забивать клиновой анкер с помощью молотка.
5. Следующим этапом будет соединение анкера с конструкцией. Для крепления предмета понадобится гайка, которая прилагается в комплекте вместе с метизом. При закручивании гайки предмет прижимается к основанию, параллельно раскрывается внутренний зажим. За счет этого образуется надежное крепление.

В процессе установки клинового анкера важно предусмотреть возможность демонтажа крепления. При демонтаже важно сохранить целостность поверхности и не повредить основание. Лучший выход в этом случае – при установке клиновых анкеров отверстия делать немного глубже длины крепежа.

Если вы сделали отверстие увеличенным, демонтаж будет простым. Метиз не вытягивают, а просто забивают до упора. Образовавшееся отверстие можно замаскировать цементным раствором.

Альтернатива клиновым анкерам: какие метизы применяют

На рынке вы можете найти десятки других крепежей с такой же несущей способностью, как и клиновые анкера. Надежные и долговечные соединения под силу металлическим изделиям различной формы и принципа работы. Для ремонтных и строительных работ применяют следующие варианты анкеров:

• универсальный анкер;
• стрежневой анкер используют для креплений с глубокими отверстиями;
• латунные анкера для бетонных оснований;
• специальные анкера для фиксации на тонких основаниях по типу гипсокартона или фанеры. Подходят исключительно для небольшого веса;
• химические анкера. Это самые простые и удобные крепежи в плане установки. Принцип их работы существенно отличается от вышеописанных видов. Для их монтажа нужно создать отверстие, в которое помещают специальный клеевой раствор. После этого устанавливают шпильку. После полного застывания клейкая консистенция обеспечивает прочное соединение и фиксацию в отверстии.

Такое изобилие анкеров связано с большим спросом на рынке и тем, что метиз решает конкретные задачи. В зависимости от нагрузки, конфигурации конструкции, типа основания, условий эксплуатации, размеров и других характеристик определяют наиболее подходящий метиз.

Как выбрать анкер клинового типа?

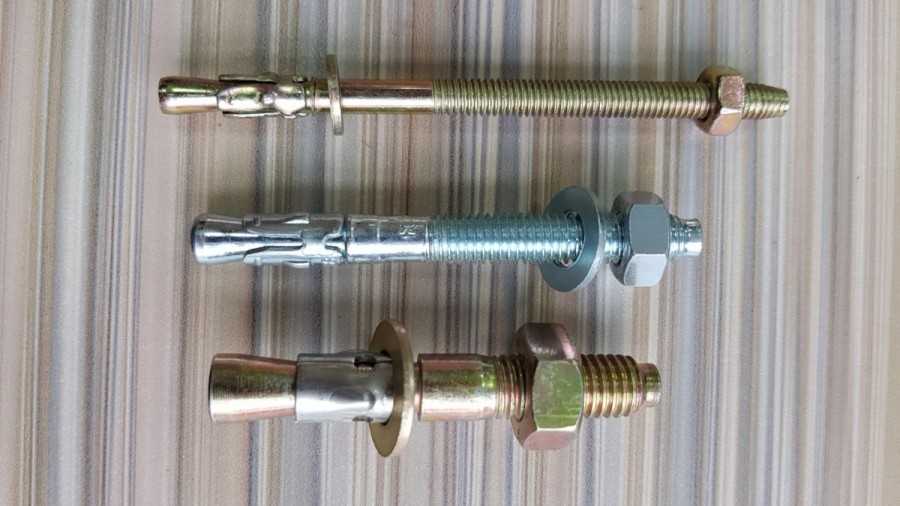

В продаже встречаются разные по размеру, диаметру, несущей способности виды анкеров клинового типа. Параметры болта подбираются в соответствии с глубиной отверстия и нагрузками, которые на него возлагаются. Так, если у вас есть анкер длиной 4 см, для него понадобится отверстие глубиной не менее 2,7 см. Требования к производителям клиновых регламентируются ГОСТом. В государственном документе прописаны стандарты по размерам, составу, нагрузкам и другим показателям.

Согласно ГОСТу, длина анкеров может быть от 40 мм до 100 мм, шаг резьбы – 5 мм. В анкерах нет специальной манжетки. При выборе клиновых анкеров нужно учитывать показатели максимальных нагрузок и рабочих нагрузок.

Важно, чтобы разница между этими двумя показателями была не более 25%. Очевидно, что рабочие нагрузки должны быть предельными для анкера. Учитывается и материал основания, в которое будет устанавливаться анкер. Для твердых прочных поверхностей подходят только прочные метизы с внушительными показателями допустимых нагрузок. При покупке клиновых анкеров запрашивайте у производителя не только документы соответствия ГОСТ, но и сертификат качества.

Преимущества и недостатки анкерных креплений

Клиновые анкера могут быть выполнены в двух модификациях – болт со шляпкой в виде конуса и шпилька с головкой конусообразной. Основным преимущество клиновых анкеров считают простоту конструкции и прочность соединения. За счет этого метиз быстро и прочно крепится в основание. Для установки анкера понадобятся сверла. При работе с небольшими диаметрами изделий достаточно будет малых простых сверл.

Недостаток клинового анкера – существенные нагрузки на распорную часть крепежа. Такой крепеж подойдет только для прочных и однородных оснований. Вы не сможете создать надежное соединение в пористом материале, что существенно ограничивает сферу их применения. Специалисты также относят к недостаткам большую глубину отверстий, что не всегда возможно в условиях бытового использования. Клиновый анкер нельзя повторно использовать после демонтажа. Хотя большинство современных метизов относятся к многоразовым.

Если правильно подобрать крепеж в соответствии с условиями эксплуатации, типом материала, нагрузками на него, вы сможете создать прочное и долговечное соединение. Клиновые анкера при грамотном монтаже не проворачиваются, поэтому такое крепление для решение бытовых задач считается одним из наиболее надежных. Если вам впоследствии нужно будет демонтировать анкер, например, при создании временного соединения, обязательно сделайте отверстие длиннее самого метиза. После этого достаточно забить анкер до упора, а в образовавшуюся впадину залить цементный раствор.

Для чего используется клиновой анкер?

Купить клиновые анкеры

Клиновые анкеры используются для различных бетонных работ, таких как:

Какой толщины элемент, который крепится клиновым анкером?

Это важное соображение, поскольку длина клинового анкера частично определяется этим фактором. Чтобы определить длину клинового анкера для использования в каком-либо конкретном случае, добавьте толщину закрепляемого материала к минимальной заделке для диаметра используемого клинового анкера, а также место для гайки и шайбы. Окончательное число будет равно минимальной длине клинового анкера, используемого для любого применения.

Какой диаметр клинового анкера используется?

Диаметр клинового анкера определяется несколькими способами. Общее правило заключается в том, что чем тяжелее закрепляемый объект, тем большего диаметра необходимо использовать клиновой анкер. Диаметр отверстия в прикрепляемом предмете даст информацию о наибольшем диаметре, который можно использовать; т. е. отверстие 5/8 дюйма в приспособлении потребует клинового анкера диаметром менее 5/8 дюйма. Инженер может указать как диаметр, так и глубину заделки используемого клинового анкера. Когда инженер указывает конкретный клиновой анкер, следует использовать именно этот клиновой анкер.

Клиновые анкеры для определенных диаметров имеют минимальную глубину заделки, на которую должен быть установлен анкер, чтобы клиновой анкер имел минимальные удерживающие свойства. Минимальная анкеровка – это глубина, на которую клиновой анкер должен быть установлен в бетон после его расширения. Эта минимальная заделка различна для каждого диаметра клинового анкера и имеет решающее значение для работы клинового анкера. Клиновой анкер может быть установлен на большей глубине анкеровки, при этом более глубокая анкеровка обычно создает более высокие показатели удерживания. Не следует пытаться заделывать клиновой анкер в фундаменты глубиной 8 дюймов, 10 дюймов или 12 дюймов, так как возникнут проблемы. Одна из таких проблем заключается в том, будет ли отверстие достаточно прямым, чтобы можно было вставить клиновой анкер без удара клинового анкера о боковые стенки отверстия в бетоне. Клиновые анкеры большей длины рассчитаны на различную толщину закрепляемого материала, но не обязательно на более глубокую анкеровку.

Ниже приведена таблица, показывающая минимальную посадку для каждого диаметра клинового анкера:

Каждый клиновой анкер требует, чтобы в бетоне было просверлено отверстие для вставки клинового анкера. Диаметр отверстия равен диаметру устанавливаемого клинового анкера, т.е. для клинового анкера 3/8 дюйма требуется отверстие 3/8 дюйма. При сверлении бетона необходимо использовать ударную дрель, настроенную на ударно-вращательный режим. Наряду с перфоратором необходимо использовать сверло с твердосплавным наконечником, которое должно соответствовать стандартам ANSI. Долото с твердосплавным наконечником стандарта ANSI гарантирует, что допуск на размер отверстия будет соответствовать требованиям к допуску отверстия для устанавливаемого клинового анкера.

Глубина отверстия очень важна и должна быть просверлена на глубину, соответствующую требованиям, предъявляемым к устанавливаемому клиновому анкеру. глубина отверстия должна быть на 1/2 дюйма глубже, чем будет вставлен клиновой анкер , при этом отверстие должно быть достаточно глубоким, чтобы соответствовать минимальным требованиям по анкеровке. Это дополнительное пространство 1/2 дюйма имеет решающее значение, поскольку в процессе установки может образоваться мусор, и у него должно быть место, чтобы оно могло упасть, чтобы убедиться, что клиновой анкер установлен правильно.

Клиновые анкеры изготавливаются из разных материалов для использования в различных областях. Стандарт Клиновые анкеры из оцинкованной углеродистой стали используются для внутренних работ, где отсутствует влага. Клиновые анкеры с горячим цинкованием используются на открытом воздухе, где может присутствовать влага; клиновые анкеры 303/304 из нержавеющей стали предназначены для влажной среды, где анкер может быть погружен в воду. Клиновые анкеры из нержавеющей стали 316 используются в подводных жидкостях, таких как соленая вода или хлор.

На сайте Concrete Fastening Systems есть все техническая информация, касающаяся удерживающих значений, а также монтажное видео о том, как установить клиновой анкер. Экономьте время и деньги, покупая клиновые анкеры онлайн, потому что все диаметры, длины и типы стали и покрытий есть на складе и готовы к отправке в тот же день.

Купить клиновые анкеры

23 ноября 2011 Майк Писторино

Последние сообщения

• Выполняйте работу правильно с первого раза, используя лучшие анкеры для каменной кладки. Каменщик …

  читать дальше

  24 ноября 2020 г. Майк Писторино

• Крепление к золе Блокировать Шлакоблок …

  читать дальше

  16 июня 2020 Майк Писторино

• Якорь-мужчина или женщина? Якоря-женщины потребуют определения якоря, а затем поместят его. …

  читать дальше

  21 февраля 2019 Майк Писторино

Что такое клиновой анкер?

`;

Промышленность

Факт проверен

Дата последнего изменения: 15 декабря 2022 г.

Клиновой анкер — это тип специального крепежа, используемого для крепления объектов к бетонным или каменным конструкциям. Их можно использовать, чтобы прикрепить произведение искусства к кирпичной стене, подвесить воздуховоды или водопроводные трубы к потолку или прикрутить предмет к полу. Клиновые анкеры в некоторых областях также могут называться анкерными болтами или распорными болтами.

Стандартный клиновой анкер состоит из двух компонентов, соединенных вместе производителем. Стандартный металлический болт составляет основу клинового анкера и окружен металлической или термопластичной втулкой. Как только установщик вставляет болт в каменную стену или пол, основание анкера скользит вверх внутри втулки. Закругленный или конический наконечник на конце основания выталкивает стенки рукава в сторону, где они захватывают внутреннюю часть бетонной или каменной стены, образуя надежную фиксацию.

Монтажники должны тщательно выбирать каждый клиновой анкер с учетом ряда факторов. Они должны учитывать нагрузку, которую должен будет выдерживать анкер, а также состав и состояние поверхности, на которой он будет установлен. Например, разрушающийся бетон и старые стены требуют более прочного клинового анкера, чем новые стены. Все, начиная от длины, толщины и материала анкерного болта, может повлиять на безопасность установки. В то время как стандартная сталь подходит для большинства применений, оцинкованная или нержавеющая сталь может потребоваться в местах, подверженных частому воздействию влаги или химикатов.

Перед установкой клинового анкера подрядчики должны просверлить отверстие немного длиннее самого анкера. Для этого потребуется перфоратор или другой инструмент, предназначенный для сверления кирпичной кладки. Каменная или бетонная поверхность перед установкой должна быть полностью чистой и свободной от мусора. Это включает в себя удаление рыхлого бетона и уборку пылесосом или сдувание пыли.

Затем весь блок необходимо вставить в предварительно просверленное отверстие и забить молотком или киянкой.
