4 скатные крыши фото: обзор конструкций + выбор покрытия

Содержание

обзор конструкций + выбор покрытия

В архитектурном мире хорошо известно: четырехскатная крыша отличается от других видов тем, что придает любому строению или постройке объем, завершенный образ, чувство монументальности. Это то, чего обычно так не хватает беседкам, особенно, если вы не возвышаете их на массивных фундаментах и не строите капитальные стены!

Тогда как обычная односкатная и двускатная крыша выглядят на таких малых архитектурных формах немного скудно, однообразно. А потому, если вы желаете построить действительно то, что будет потом радовать глаз, поверьте: четырехскатная крыша для беседки – идеальный вариант!

Сравните для начала два варианта самых популярных беседок – с двухскатной и четырехскатной крышей:

Для начала посмотрите на такой упрощенный вариант шатровой крыши, которая замечательно подходит для небольших беседок с легким кровельным покрытием:

А для самых маленьких беседок и вовсе такую:

Но, если в вашей местности снега бывает немало и вы переживаете, выдержит ли такая крыша все невзгоды, тогда лучше отдать предпочтение классической шатровой стропильной системе.

Итак, давайте определимся как построить стандартную шатровую крышу на беседке. Отталкиваемся от того, что каркас дома беседки у вас уже готов:

  • Шаг 1. Натяните шнур между угловыми стойками и определите центр беседки.
  • Шаг 2. Установите прямо в этот центр длинную доску, можно даже сшитую по длине, и закрепите ее любым удобным способом. Сильно натягивать не нужно, это ведь только ориентир.
  • Шаг 3. Далее натяните шнуры от верха центра центральной стойки к углам – так вы визуально определите, где будут находиться ваши диагональные стропила.
  • Шаг 4. Теперь установите сами стропила, лучше висячие, с приподнятой затяжкой. Для изготовления их возьмите доски 150 на 50 и запаситесь парой шаблонов из брусков 50 на 50 метров и длиной до 2 метров и 25 сантиметров.
  • Шаг 5. Переходим к установке второй пары диагональных стропил. При этом вы можете убрать временную стойку, если она мешает, или хотя бы сдвинуть. Главное – не сдвинуть при этом центр, на который опираются все стропила.
  • Шаг 6. Далее установите между диагональными стропилами третью и четвертую пару. Проверяйте все время шаблоном правильность разметки и установки.
  • Шаг 7. Теперь размечаем и устанавливаем нарожники. С каждой стороны нужно прикрепить доски при помощи коротких брусков.
  • Шаг 8. Отметьте на диагональных стропилах длину их выноса, например на 40 сантиметров, и натяните разметочный шнур.
  • Шаг 9. Все стропила вам нужно отрезать по разметке, причем отрезать концы стропил вы можете как по вертикали, так и по горизонтали, и даже под прямым углом – как вам захочется и как того будет требовать эстетика.
  • Шаг 10. Теперь между парами диагональных стропил произведите закрепление затяжек из досок 150 на 50 миллиметров, и отрежьте все лишнее.
  • Шаг 11. Далее установите затяжки между другими стропилами, но расположите их уже выше или ниже установленных. А вот между нарожниками затяжки устанавливать не нужно.
  • Шаг 12. Прибейте к концам стропил ветровую доску и накройте крышу листами ОСБ или фанерой, либо установите любую другую обрешетку под мембранную кровлю.
  • Шаг 13. Если у вас получились слишком большие пролеты между столбами (например, больше 2 метров), тогда поставьте укосины или соорудите юбку из штакетника, что сегодня достаточно модно.

Мы подготовили для вас пошаговую иллюстрацию, как изготовить такие стропильные элементы:

Главное их теперь правильно соединить в коньке крыши, чтобы центр остался прежним и не сдвинулся ни на миллиметр:

Причем саму шатровую крышу вовсе не обязательно делать такой крутой – для малоснежной местности вполне приемлема пологая:

А для прочности и особого декоративного эффекта можете соединить стропила короткими брусками:

Еще один интересный момент: шатровую крышу вы можете строить не только из дерева. Наоборот, металлические стропила прослужат куда дольше и их удобно использовать для тяжелой натуральной черепицы:

К слову, в шатровой крыше конкретно для беседке, к которой не предъявляются столько строгие требования, как к жилому дому, стропила вовсе не обязательно располагать только вертикально:

Оригинально, не правда ли? И самому кровельному покрытию на таких стропилах хорошо держаться, ведь они оказываются поперечными ему. Все гениальное – просто!

Вот замечательный видео-мастер-класс, как правильно строить шатровую крышу для беседки:

Шатровая кровля ко всему еще может быть шпилеобразной, когда ее треугольные формы соединяются в одной точке под острым углом. Такая крыша необходима, если предусмотрено строительство башенок. Но само по себе это – достаточно яркое архитектурное решение!

Стоит ли говорить, что такие крыши идеальны для обильных снегопадов, из них на них просто не задерживается. И даже самая простая и незатейливая беседка под ними выглядит потрясающе, но готовьтесь к дополнительным затратам на стропильную систему и кровельное покрытие.

Более сложное форма шатровой крыши это китайская. По сути, у такой крыши тоже только четыре ската, но при этом углы загнуты вверх, из-за чего строить такую беседку намного сложнее. Зато сама по себе она в любом саду настоящий архитектурный шедевр.

Края такой крыши эффектно приподняты, что придает беседке особой изящности в восточном стиле. Чтобы построить такую беседку, вам понадобятся не стандартные стропила, а стоечно-балочная конструкция. Вам будет интересно узнать, что такая система в Китае и Японии основная. Ведь она призвана, прежде всего, выдерживать сейсмические активности этих местностей. Но это не значит, что вы должны строить такую беседку исключительно по строгим правилам, тем более, что речь не идет о жилом доме.

Из кровельного покрытия лучше применить натуральную черепицу, причем в форме цилиндра. И самыми и крупными получатся карнизы. Почему черепица только такой формы? Дело в том, что только такую черепицу вы сможете закреплять на угловых стыков. Если же захотите придать китайский колорит такой кровле, можете дополнительно использовать еще специальные профили фигурки с восточными изображениями. По такому же принципу строится и конек такой крыши, или заменяется специальными восточными элементами (их можно приобрести в любом магазине), которые идут с керамическими зажимами.

В итоге у вас получится такая себе рогатая конструкция это как раз самая яркая отличительная черта крыши в восточном стиле. Ваша главная задача

 распределить немалый вес таких карнизов и общую массу крыши, чтобы беседка получилось устойчивой:

Поэтому переходим к практике. Нарисуйте на листе бумаги будущую конфигурацию крыши беседки. Для ее изготовления вам понадобятся доски и фанеры:

  • Шаг 1. Выставьте вертикальную опору и проверьте ее уровнем. Ее длина должна быть равна ширине стропильной конструкции, сама же опора располагаться строго по центру.
  • Шаг 2. Закрепите опору и прикрепите к ней еще одну доску так, чтобы ее конец оказался на середине опорного бруса и как раз касался верхней точки.
  • Шаг 3. Снова берем еще одну доску и соединяем середину предыдущей балки и крайней точки опорного бруса. Технология достаточно проста на самом деле.
  • Шаг 4. По таким же принципам установите все остальные стропильные фермы. Важно, чтобы просвет между стропильными фермами оказался от 50 до 70 сантиметров.
  • Шаг 5. Теперь произведите монтаж фанеры и сделайте на ней резы на три четверти толщины, чтобы листы прилегали более плотно.

Еще проще вам будет установить на такую крышу современную гибкую битумную черепицу, что тоже будет выглядеть достаточно изысканно.

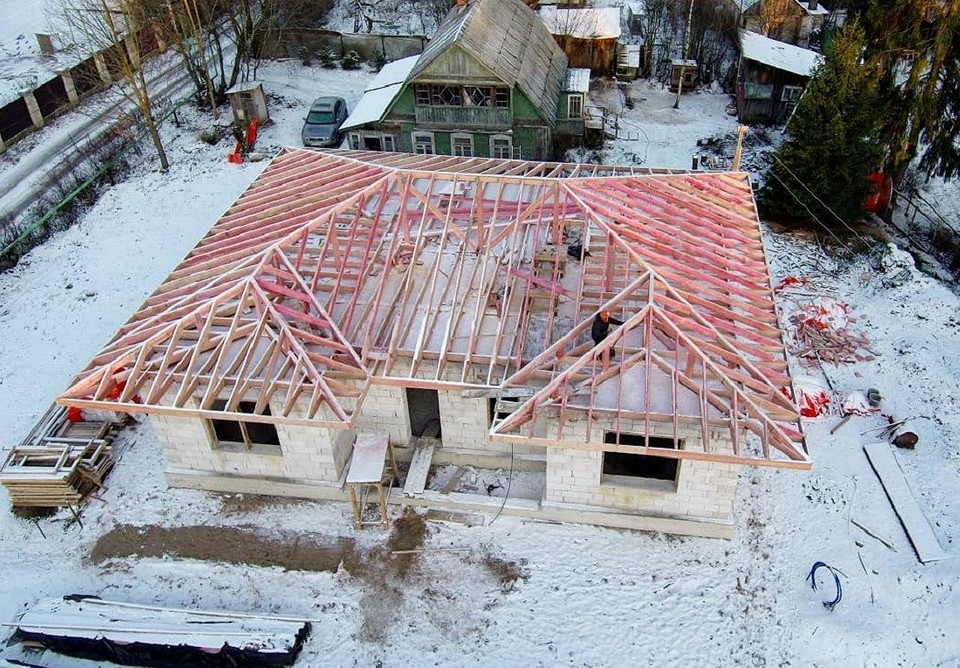

Согласно строительным нормам, на вальмовых крышах нужно устанавливать стропила, которые направлены к углам стен. Вот эти стропильные ноги и называются диагональными, или накосными. Диагональные стропила сами по себе длиннее, чем обычные, и на них еще набивается укороченные стропила, которые называются нарожниками.

Именно накосные стропила несут нагрузку в полтора раза больше, чем обычные. Поэтому длина диагональных стропил всегда больше длины досок, причем такие стропила еще и делает еще спаренными.

Именно спаривание накосных стропильных ног решает такие задачи, как способность нести увеличенную нагрузку, возможность использования длинной не разрезанной балки и применение деталей уже определенного размера. Причем сдвоенные стропила при этом еще и позволяют применять для их устройства те же доски, что и для обычных стропил. Другими словами, доски одной высоты для изготовления стропил упрощают конструктивные решения узлов крыши. Что строительства беседки важно, если вы взялись за все это самостоятельно!

Вот вариант самой простой вальмовой крыши, с незатейливой, но прочной стропильной системой, с которой справится любой человек без какого-либо предыдущего опыта строительства:

Как вы наверняка заметили по пошаговым фотографиям, боковые стропильные ноги затянуты между собой ригелями – для особой прочности и надежности. К таким затяжкам вам будет удобно приделать внутренние светильники для беседки или украсить их какими-то модными стильными элементами.

По этой же схеме получается достаточно прочная и надежная вальмовая крыша и для больших размеров беседки:

Очень необычно и оригинально на беседке выглядит даже самая простая вальмовая крыша, но со скругленными углами:

Но учитывайте, что чем большую крышу вам нужно построить на беседке, тем больше в ней будет стропил и тем сложнее будет ее структура. Например, вот стандартный и проверенный вариант, который вы даже можете взять в качестве чертежа:

Но иногда приходится прибегать и к более сложным вариантам:

Посмотрите, как шикарно выглядит самая стандартная вальмовая крыша на застекленной беседке – это настоящий маленький домик!

Подбирая в процессе проектирования длину конька (что возможно только у четырехскатной крыши), вы полностью меняете внешний вид крыши и ее дизайн. Вот пример короткого конька, который делает крышу кажущейся более массивной, солидной:

Еще одно интересное видео постройки таких беседок, где отлично показан каждый шаг:

Если вы хотите построить красивую и надежную датскую крышу, по-другому называемую полувальмовой, используйте такую технологию:

В принципе, для беседки с четырехскатной крышей любого вида подходят практически все кровельные материалы, но эффектнее всего смотрится мягкая кровля и современная черепица.

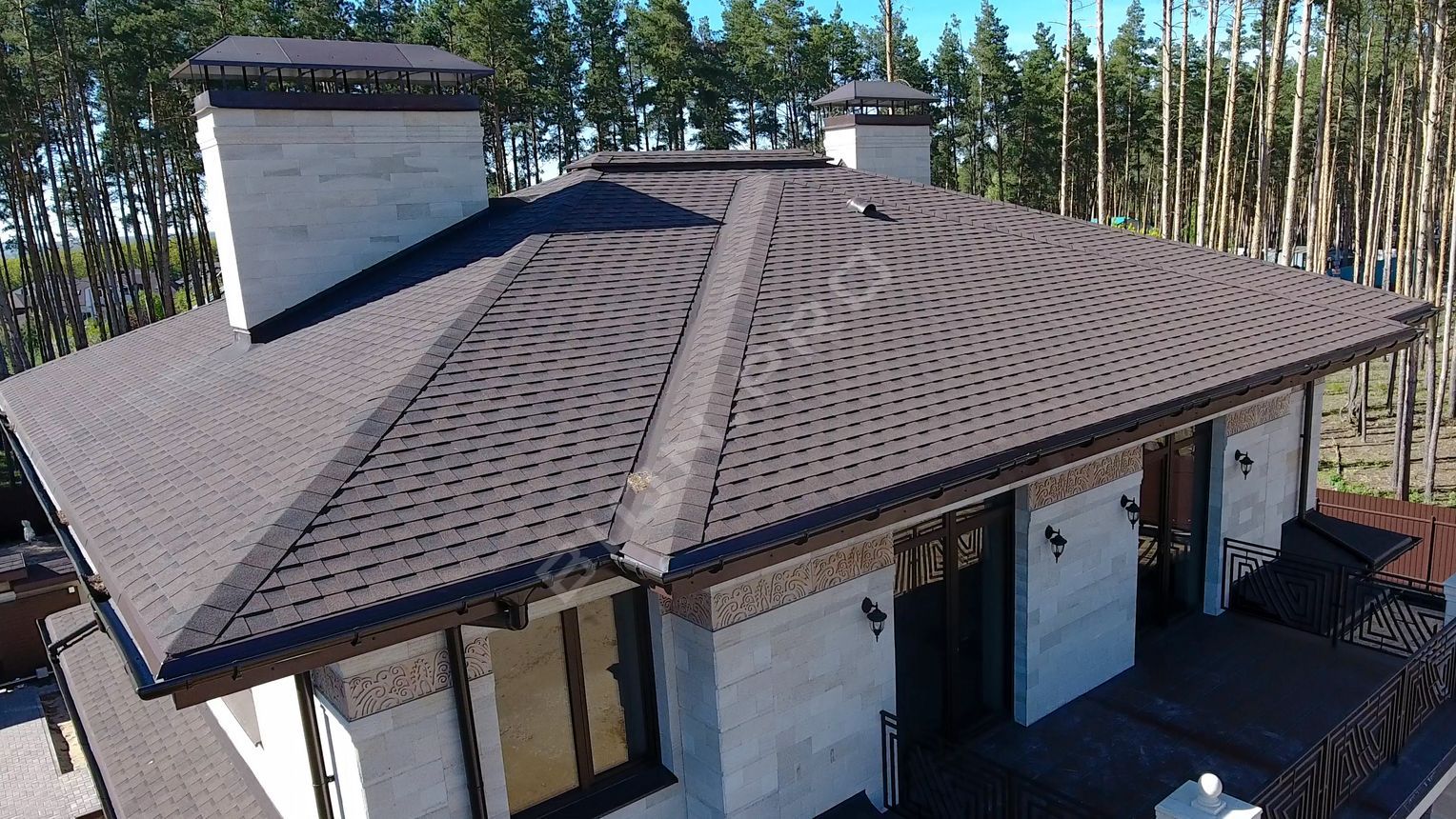

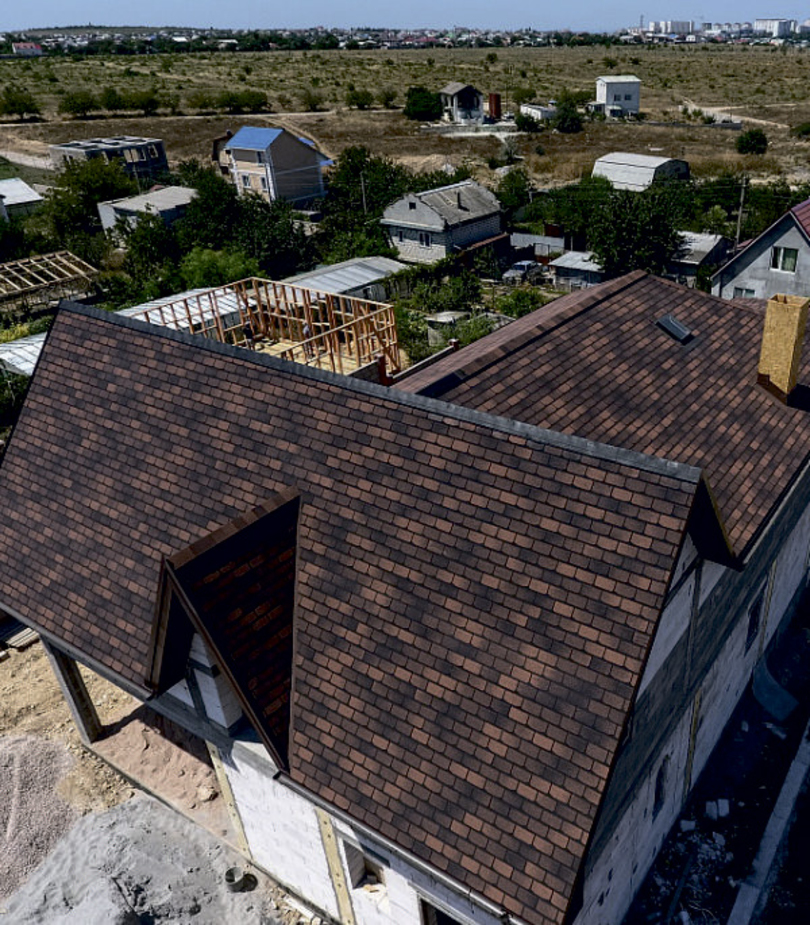

Мягкая кровля: стильно и эффектно

По сути, битумная черепица – это гибкие пластины из стеклохолста или из техностекловолокна, которое специально пропитывают модифицированным битумом. Сверху на них направляют или накатывают минеральную цветную посыпку – гранулят. А снизу покрывает самоклеющимся бетоном. У такого покрытия огромный выбор цветовой гаммы, и при помощи нее легко добиться нужного эстетического эффекта.

На четырехскатной крыше гибкая черепица смотрится даже лучше, чем на двускатной. Единственный минус для монтажа состоит в том, что здесь необходима сплошная обрешетка, ведь т.к. черепица – гибкая, ей нужна основа. Поэтому монтаж самой четырехскатной крыши для вас окажется немного более сложным, чем если бы вы предпочли другое покрытие.

Как вы понимаете, такой листовой материал удобно нарезать на разные формы. А поэтому кровля, покрытая им, получается самых невообразимого дизайна и оттенков. Причем современные производители даже предлагают целые коллекции, выполненные в разных исторических или архитектурных стилях. Благодаря цветной посыпке, такой кровле можно придать любой оттенок, подчеркнув благородство или, наоборот, современность. Вот самая популярная нарезка:

Вот какая обрешетка вам понадобится для покрытия крыши современной битумной черепицей:

А как все это воплотить в жизнь, вам поможет наш подробный мастер-класс:

Битумная черепица легко выдерживает постоянные перепады температур в российских широтах, ее не любит грибок и плесень, и служат она от 20 до 50 лет.

Единственные ее досадные минусы  – это неприятный запах и выделяющиеся вредные вещества при жаре, способность такой черепицы плавится в особо жестких условиях, и гранулы, которые иногда отрываются входящими кусками льда и повреждают водостоки. Ну, если учитывать доступность по цене такого кровельного покрытия, этот вариант имеет право на жизнь, несмотря на все свои недостатки.

Черепица: для самых красивых беседок

Несмотря на всю свою историю, керамическая черепица до сих пор считается элитным видом кровельного покрытия. Причем сегодня ей он насчитывает целых 14 видов! Представляете, насколько огромен у вас выбор дизайна и архитектурных стилей?

Современная керамическая черепица сегодня выпускаются плоская, базовая, и формы нунк-мунн. А вот цементно-песчаная обычно только в виде двойной римской и S-образной. Подбирая конкретную форму черепицы для четырехскатной кровли, руководствуетесь таким принципом: чем сложнее архитектура крыши, тем лучше сама крыша будет смотреться с древней формой черепицы. Это бобровый хвост, римская, S-образная и им подобные. Выбор радует глаз!

Единственный недостаток черепицы для кровли беседки – это большой вес, 50-60 кг на квадратный метр, для чего нужна надежная стропильная система. Также черепица обойдется немного дороже других материалов, а в процессе монтажа окажется достаточно хрупкой. Зато сама четыерхскатная кровля беседки с таким покрытием выглядит невероятно красиво, и служит до 60-80 лет!

Но, учитывая, четырехскатная кровля сама по себе – сложная, но стабильная конструкция, которая равномерно передает нагрузку на фундамент беседки, керамическая черепица для нее подходит просто идеально. Подобна ей также цементно-песчаная черепица, которая немного легче – всего 40 кг на кв.метр, но служит тоже долго.

Посмотрите, насколько прост сам процесс:

А вот современная полимерпесчаная черепица еще и устойчива к перепадам температур, ультрафиолету и долго сохраняет свой красивый цвет. Весит она уже намного меньше – всего 20-25 кг на квадратный метр.

Напоследок дадим вам хороший совет: чем мельче будут детали кровельного покрытия, тем они эффектнее будут смотреться на самой крыше беседки!

Четырехскатная крыша своими руками. Красивые проекты домов с четырехскатной крышей: фото, каталог

Эстетические качества кровли играют важную роль в образе жилого дома. Но гораздо важнее надежность и долговечность её конструкции. Тщательный выбор её типа и формы станет залогом соответствия кровли потребностям застройщика.

Четырехскатные крыши частных домов имеют прекрасные показатели устойчивости к воздействию ветра. Наиболее удачно смотрятся одноэтажные дома с вальмовой крышей, ведь такой тип подходит для зданий, имеющих большую площадь, и придает им солидности. Индивидуальной особенностью их сложной конструкции является обязательное наличие слуховых и мансардных окон, обеспечивающих хороший уровень освещенности и естественную вентиляцию. При равной площади частного дома площадь вальмовой кровли будет превышать площадь двухскатной. Это обуславливает увеличение стоимости её выполнения для застройщика.

В каталоге Z500 для двухэтажных и одноэтажных домов площадью от 100 м2 предусмотрены четырех скатные крыши домов вальмового типа. Такие дома популярны среди застройщиков, поэтому мы регулярно пополняем коллекцию новыми типовыми проектами. Купить наши проекты можно по ценам, которые находятся на среднерыночном уровне 2017 года.

Если среди готовых архитектурных проектов, предложенных в каталоге, нет полностью удовлетворяющих вашим требованиям, то за отдельную оплату может быть разработан оригинальный с четырехскатной крышей. Также может быть планировка домов с четырехскатной крышей.

Планы проектов домов с четырехскатной крышей: особенности кровельной конструкции

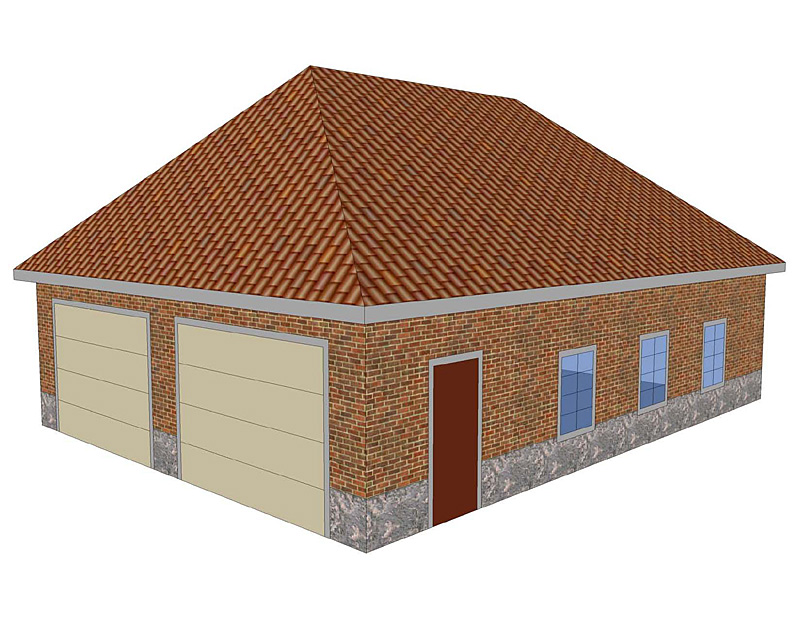

Кровля с четырьмя скатами может выполняться вальмовой или шатровой. Шатровая кровля имеет скаты, сходящиеся в одной точке. Вальмовая кровля состоит из двух треугольных скатов и двух трапециевидных, которые соединяются посредством коньковой балки.

Выбирая проекты домов с четырехскатной крышей (фото, видео, чертежи, схемы, эскизы можно смотреть в этом разделе) для реализации под ключ, важно учитывать такой фактор как угол наклона кровли.

Планы домов с четырехскатной крышей: условия выбора угла наклона кровли

Поскольку угол ската позволяет кровле беспрепятственно отводить осадки, он считается наиболее значимым критерием безопасности, практичности и эстетической характеристикой. Значение его лежит в пределах от 15 до 65˚ и зависит от:

  • Климатической зоны строительства. Если она предполагает большой объем осадков, то целесообразно предусматривать крутую кровлю, уклон которой будет не менее 45°. Менее крутые скаты подходят для районов с сухим климатом. Пологую кровлю с углом наклона не превышающим 30˚ стоит выполнять для строений, подверженных порывистым частым ветрам.
  • Материала покрытия кровли. Для рулонных материалов следует предусматривать угол ската в 2-25°, при использовании штучных элементов – от 15°, элементы крупных размеров (металлочерепицу и шифер) укладывают на скаты с углом наклона от 25°ﹾ.
  • Наличия мансардного этажа. Если планировка проектов домов с четырехскатной крышей предусматривает наличие этого помещения этого помещения, то для комфортного проживания в нем важно грамотно выбрать уклон, чтоб не допустить уменьшения площади мансарды и высоты её помещений в случае с занижением его значений, и организации большого неиспользуемого пространства под коньком вследствие его чрезмерного увеличения. В случае с мансардным коттеджем уклон кровли должен лежать в пределах 38° — 45°. Для крыши, скаты которой расположены под углом менее 30°, лучшим вариантом будет проектирование чердака.

Увеличение угла наклона скатов и, как следствие, потребность в большем количестве материалов возникает ввиду увеличения длины стропил и площади конструкции, поэтому значительно возрастает смета на её строительство.

Если сравнивать разновидности проектов малоэтажных домов и коттеджей, постройки с вальмовой крышей останутся явно не на последнем месте. Прежде всего, даже одноэтажный дом под вальмовой крышей смотрится куда дороже и эффектнее двухскатного варианта. Существует множество мнений и теорий, поясняющих, почему людям нравятся дома с вальмовой кровлей, и в подавляющем большинстве симпатии не связаны с явными преимуществами потребительского характера. Просто вальмовая крыша удобнее и симпатичнее.

Какие варианты вальмовых крыш наиболее распространены

Среди наиболее распространенных разновидностей крыш на основе вальмы можно условно выделить несколько типовых решений:

  • Шатровая крыша с симметричным расположением скатов крыши
  • Полувальмовая схема или голландка
  • Датский вариант вальмовой крыши
  • Комбинированные вальмовые варианты с двухскатной и ломаной конструкцией.

Название вальмовая крыша получила из немецкой строительной терминологии, и первоначально обозначала четырехскатную крышу с шатровым расположением скатов. Позже так называли все конструкции, у которых было более двух скатов.

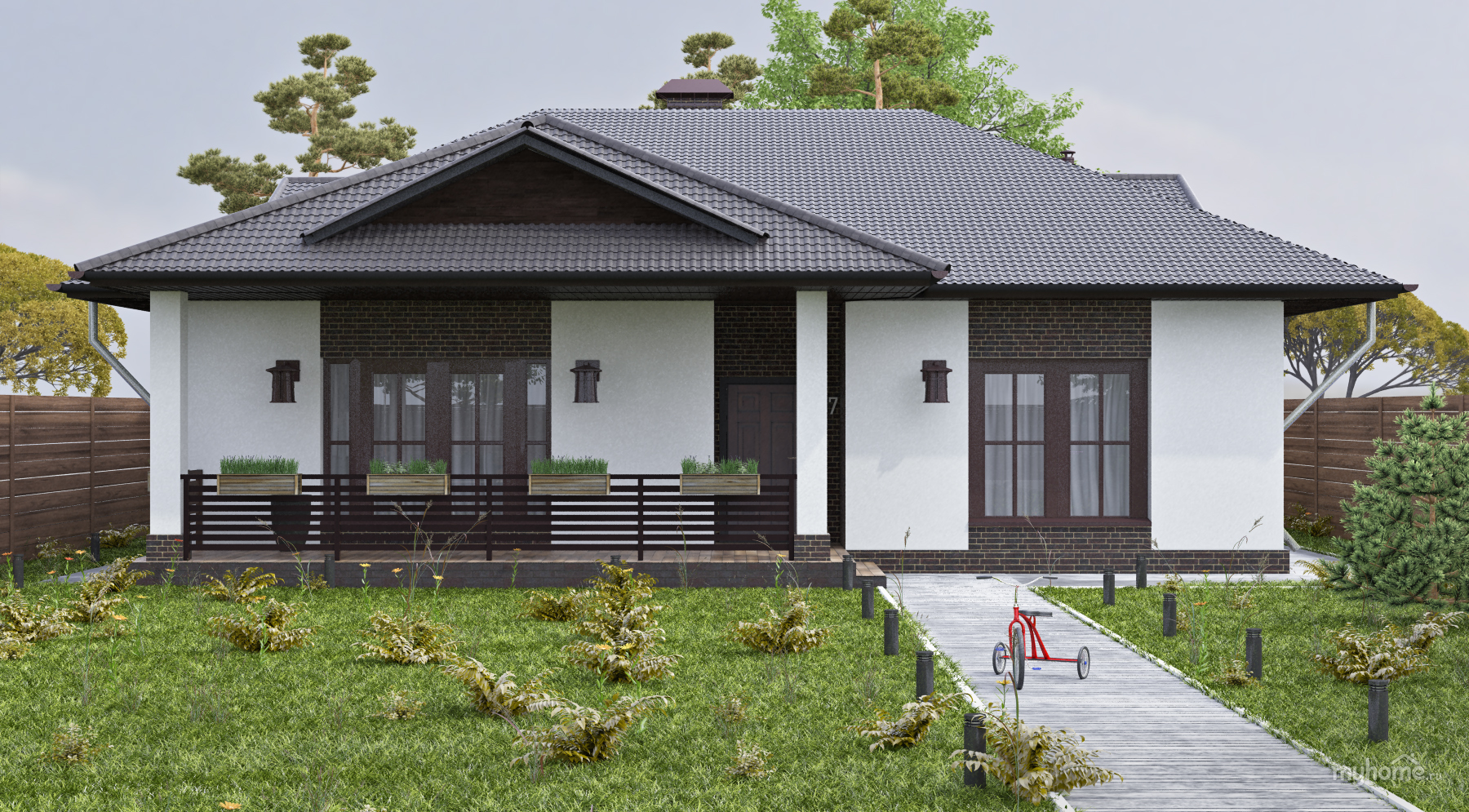

Преимущества вальмы для одноэтажного дома

Вальмовая или шатровая форма имеет куда более серьезные возможности, особенно для одноэтажного дома. Невозможно построить низкую и очень покатую крышу, у которой значительную часть кровли, вообще, используют в качестве навеса над огромной террасой. Такие проекты дома характерны для теплых равнинных зон, где мощные порывы ветра сочетаются с избытком солнечного света и тепла.

Шатровая схема

В таких условиях от каркаса кровли требовалось с помощью широкого свеса обеспечить большую площадь затененного пространства над террасой или входным крыльцом. Чтобы каркас обладал высокой устойчивостью и прочностью, скаты нужно было выполнять симметричными, с равномерно распределенной нагрузкой по всей коробке здания.

В отличие от других конструкций вальмовой крыши, пространства под кровлей было мало для формирования второго этажа, но более чем достаточно для чердака. В степных зонах риск обрушения стропил под тяжестью снега был минимальным из-за сильных ветров, поэтому наклон зачастую диктуется устойчивостью кровельных материалов. Чем выше наклон, тем сложнее укладка жестких черепичных или шиферных листов.

Шатровая схема не ограничивается только низкими скатами кровли. Очень живописно выглядят разнообразные «теремки», стилизованные под сказочные или фантастические варианты дома.

Дом получается практически квадратной формы с очень высокой крышей. Обычно рядом нет ни высоких деревьев, ни крутых склонов холмов или гор, способных защитить фасад и крышу от сильных порывов ветра в невыгодном для постройки направлении. Но благодаря применению вальмовой конструкции каркас получает достаточный запас прочности и устойчивости, сохраняя свои размеры и высоту. Высокая посадка кровли дает для одноэтажного дома еще одно помещение в виде мансарды.

Вальмовая крыша дает возможность достаточно просто оформить мансардное помещение путем расширения чердака одноэтажного дома. Иногда даже окна и балконы в таких мансардах выполняют наклонными или комбинированного типа.

Голландская полувальма

В более холодных северных широтах вальмовая схема применяется как в чистом виде, так и в виде отдельных модификаций. Один из таких вариантов использования вальм можно увидеть на голландском типе, называемом полувальмой.

В противоположность предыдущему варианту, «голландка» очень близка к обычной двухскатной конструкции, но с маленькими, в треть от классического размера, вальмами. Небольшой скат, примыкающий к коньку крыши, служит одновременно и навесом над террасой второго этажа. Сложно изготовить подобный навес более рациональным и удобным способом. Такой тип построения позволяет увеличить чердачное помещение до размеров полноценной комнаты и одновременно закрыть самый критический участок крыши одноэтажного дома от косых проливных дождей.

Большое и теплое пространство над первым этажом давало ряд преимуществ. Оно использовалось, как полноценное жилое помещение, чуть более холодное, чем первый этаж, но более сухое и защищенное от сырости, там проживали в летний период. Нижний этаж преимущественно использовался для проживания в сухое и холодное время года, при этом большая теплая «подушка» над головой хорошо утепляла нижнее помещение. Зимой верхний этаж под вальмовой крышей мог сдаваться, как временное жилье.

Внешний вид дома с полувальмой выглядит немного непривычно для нас и очень «по-европейски». Поэтому использование «голландки» стало привычным для коттеджей и загородных домов в северных широтах европейской части РФ.

Датская полувальма

Еще один вариант скандинавской схемы называется датской полувальмой. В отличие от голландского типа, в такой системе вальма строится не в верхней части конструкции, а в нижней, как бы оголяя часть пространства, прилегающего к коньку кровли одноэтажного дома. Зачастую скаты на подобной конструкции выполняются ломанными с двумя плоскостями: верхняя часть с острым углом, обеспечивающим легкий сход снега и дождя, и нижний скат, более пологий, дающий увеличенное до ширины жилой комнаты чердачное пространство.

Во фронтальной части конька обычно устанавливаются окна чердака. Если присмотреться внимательно к конструкции датской вальмовой крыши одноэтажного дома, можно заметить, что схема компоновки скатов как бы разбита на две части: высокий конек и максимально покатые скаты в нижней части кровли.

Такую конструкцию использовали жители приморских городов. Она, так же, как и «голландский» тип крыш, призвана наилучшим образом сохранить тепло, и в то же время максимально поднять трубу печки для обеспечения эффективного сжигания топлива в сырую погоду. Кровля как бы получала одновременно высокий конек и низкие покатые скаты, без значительного увеличения парусности кровли одноэтажного дома. На схеме старой усадьбы с датской крышей видно, что в одноэтажном доме обязательно имелось помещение над первым этажом и крошечный чердак, которого хватало, чтобы утеплить и мансардное помещение.

Кроме того, такая конструкция одноэтажного дома имеет очень интересную особенность — при очень плотной застройке буквально стена к стене, на крыше, в районе выхода печной трубы, было достаточно свободного воздушного пространства. Поэтому даже слабый ветерок выдувал продукты горения и дым от угля и дров, тем самым спасая жителей одноэтажного дома от риска задохнуться в угольном угаре.

В современной архитектуре датская конструкция кровли одноэтажного дома позволяет располагать деревья очень близко к стенам дома. Крона деревьев хорошо уживается с острыми скатами у конька и пологими у нижней части кровли одноэтажного дома.

Зачастую к одному из скатов классического варианта вальмовой крыши встраивают конструкцию эркера — полукруглой пристройки, позволяющей значительно увеличить объем и освещенность главного зала в доме. Здания с эркером даже в одноэтажном исполнении выглядят намного эффектнее обычного решения. Чаще всего вальмовый скат здания переходит в конструкцию с эркером. Особенно удачным выглядит дизайн одноэтажного дома, если первый этаж основной постройки находится выше входа с эркером.

Иногда конструкцию с эркером намеренно увеличивают до второго этажа, не разрывают кровлю пристройки с вальмовой крышей дома. В этом случае эркер выглядит, как башня, и усиливает впечатление от облика всего здания.

В одноэтажных домах вальмовая кровля может быть составлена из нескольких скатов, переходящих друг в друга ступенькой. Это позволяет отказаться от старой и неинтересной длинной и вытянутой конструкции дома в пользу нескольких построек, как бы примыкающих друг к другу и образующих одно законченное здание.

Вальмовую конструкцию крыши применяют как в чистом виде, так и в сочетании с обычными двухскатными крышами. Общее впечатление от одноэтажного дома только усиливается. Хозяева выбирают такие архитектурные решения, в первую очередь, из-за большого чердачного помещения, в двухскатном варианте, вторая часть — вальмовая смягчает общий дизайн и делает всю композицию одноэтажного дома более современной и утонченной.

Заключение

Вальмовая конструкция для одноэтажного дома де-факто стала своего рода стандартом для степных и лесостепных мест, холмистого ландшафта. Если вы решили построить загородный дом на возвышенности, что является рациональным решением, крышу или ее часть наверняка придется выполнить вальмовой конструкции. Такой вариант будет дороже обычного, но сохранит защиту одноэтажного дома на десятки лет.

Строительство современного частного дома можно назвать архитектурным творением. Если раньше все постройки в основном строились из кирпича, и максимальным украшением здания было возведение пристройки, то современные конструкции иногда выходят за грани разума. Сложные формы коробки и кровли, балконы, мансардные окна — все это стало возможным благодаря появлению новых материалов. Да и сами стены стали возводить не только кирпичные, а из пеноблока, газобетона и других материалов. А когда дело доходит до крыши, самым востребованным вариантом является вальмовая конструкция.

Разновидности вальмовых кровель


Для тех, кто первый раз сталкивается со строительством надо объяснить, что вальмовая крыша — это обычная четырехскатная конструкция.

Однако, в зависимости от сложности форм, она подразделяется на следующие виды:

Каждый тип кровли индивидуально подбирают под определенные размеры дома, руководствуясь сложными расчетами.

Пример проекта четырехскатной крыши для каркасного дома


Быстрыми по возведению считаются каркасные дома. Для их покрытия используют скатные или плоские с незначительными скатами крыши. Самой эффективной и популярной на каркасном доме является вальмовая крыша.

Возведение крыши всегда начинается с проектирования. Кроме эстетичности, кровля должна иметь прочную конструкцию и в то же время не создавать большого давления на стены здания.

Если коробка представляет квадрат, то здесь идеальным вариантом станет шатровая крыша. Ее часто выбирают для больших домов размером 10х10 или 12х12. Хотя, не менее привлекательно она смотрится и на малых постройках размером 8х8. А при желании удлинить квадратный дом, под свес шатровой крыши можно организовать строительство пристройки с односкатной кровлей. Даже если коробка дома не квадратная, все равно можно выстроить шатровую крышу, главное, чтобы постройка имела правильную форму многоугольника.

Для дома прямоугольной формы шатровая крыша не пойдет. Здесь надо выбрать предпочтение между другими разновидностями .

Дизайн вальмовых крыш


Вальмовая крыша для дизайнеров является настоящей находкой. Ее используют при проектировании мансарды, украшают окнами, балконом, эркером. Современное кровельное покрытие позволяет придать постройке любой архитектурный стиль. Эффектно смотрятся пристройки под идентичным кровельным покрытием или прозрачные из поликарбоната.

Вальмовая крыша удачно смотрится на домах, беседках и других строениях. Существует много конструкций отличающихся внешним видом и устройством.


Каждая модель кровли может приобрести индивидуальность благодаря дизайнерским разработкам и установкой дополнительных элементов.

Как быть с балконом


Вальмовая крыша с балконом по технологии возведения схожа с традиционной конструкцией. Отличие лишь в том, что для балкона необходимо крышу немного удлинить. Перед началом строительства предусматривают люнет по ширине будущего балкона. Высота проема должна обеспечивать свободный проход человека. Между перекрытием дома и верхней частью проема монтируют перегородку с дверью. Открытая часть мансардного пола между стеной и крышей будет основанием для балкона. Оставшиеся боковые проемы закладывают кирпичом.

В финале монтируют парапет. Довольно часто его изготовляют металлическим. Если продолжение балкона заканчивается выносной плитой, ее необходимо хорошо укрепить. Как вариант, под плиту устанавливают колонны или отводят место для пристройки.

Пристройки к дому под вальмовой крышей


Особенности выбора типа пристройки к дому определяется конструкцией крыши. Примыкающие к дому пристройки могут находиться под единым покрытием или иметь отдельную собственную кровлю. В первом случае кровельное покрытие пристройки делают из того же материала, чем покрыт весь дом.

Во втором варианте, крыша пристройки может примыкать к дому с торца или со стороны ската. Существует несколько видов сопряжения, которые можно увидеть на схеме:

  • А — единая крыша;
  • Б — верх кровли односкатной крыши пристройки находится на уровне свеса здания;
  • В — скаты крыш пристройки и здания соединены между собой по всей ширине;
  • Г — если длина пристройки меньше длины здания сопряжение крыш происходит в нескольких местах.

В любом случае, чтобы стекающая с крыши дома вода не попадала в веранду, кровля пристройки должна заходить минимум на 100 мм под кровельное покрытие здания.

Если говорить о популярных конструкциях веранд, то чаще всего встречаются пристройки с односкатной крышей. Они просты в исполнении, привлекательны, а после проведения мероприятий по утеплению могут использоваться даже зимой.

С эстетичной стороны привлекательными являются арочные пристройки из поликарбоната. Прозрачную комнату обычно используют под оранжерею или летнее место отдыха.

Дом из газобетона под вальмовой кровлей


В последнее время популярны стали дома из газобетона. Это довольно легкий строительный материал, с которого можно быстро выстроить жилье. Недостаток здания из газобетона заключается в обязательной декоративной отделке фасада. Вальмовая крыша является идеальным выбором для подобной постройки, но требует дополнительных расчетов. Дело в том, что стены из газобетона не такие прочные, как из кирпича, поэтому давление кровли на фасад должно быть минимально.

Как выход из ситуации, стены из газобетона можно усилить армопоясом, а под крышу установить мощную колонну, как показано на фото. В этом варианте возле дома под одной крышей получится открытая веранда-навес.

Если рассмотреть проект этого дома из газобетона, то при его габаритах 10,32х9,3м полезная площадь составляет 95,8 м 2 .

Рассматривая план нижнего этажа здания из газобетона можно увидеть, что входные проемы выполнены группой из комнат в коридор. Комната, обозначенная цифрой 5, отдана под санузел. Имеется отдельная кухня, большой зал, спальня плюс свободное жилое помещение, которое можно использовать на свое усмотрение.

На схеме фасадов здания из газобетона можно увидеть, как идеально сюда подходит вальмовая крыша. Веранда и слуховое окно придают изюминку простому строению.

Общая высота от фундамента до конька составляет 5,9 м, где нижнему этажу отводится 2,65 м, а остальное пространство отдано под чердак.

На этой схеме видом сверху хорошо показана вальмовая кровля дома из газобетона. В данном случае углы скатов составляют 30 о.

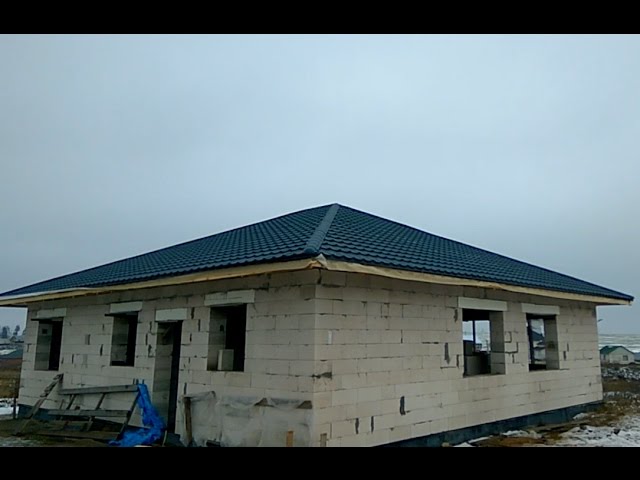

Видео стропильной системы дома с газобетона:

Заключение


Определившись с конструкцией , рассчитав все нюансы до мельчайших подробностей, можно приступать к ее возведению.

Архитектурный облик постройки во многом определяется типом и формой крыши. Но, обращая внимание на эстетическую составляющую, нельзя забывать и о требованиях к функциональности кровли.

Разновидности четырехскатных конструкций

Представленные на нашем сайте решения включают постройки с лаконичной функциональной кровлей, а также здания с крышами сложной формы, конструкция которых предусматривает обустройство мансардных и слуховых окон, комбинацию кровель на разных уровнях и т. д. Мы предлагаем две основные разновидности четырехскатных конструкций.

Шатровые. Угловые стропила верхними концами сходятся в одной точке, формируя коньковый узел. Все скаты представляют собой одинаковые равнобедренные треугольники.

Вальмовые. Угловые стропила верхними концами попарно крепятся к коньку, длина которого меньше длины ската, за счет чего формируются два треугольных и два трапециевидных ската.

Преимущества 4-скатных крыш

Надежность. Конфигурация и угол наклона плоскостей четырехскатной кровли позволяют ей выдерживать высокие снеговые нагрузки, а также противостоять сильным порывам ветра за счет низкой парусности.

Возможность создания мансарды. Вальмовые конструкции прекрасно подходят для организации этого помещения, позволяющего значительно увеличить полезную площадь дома. На нашем сайте Вы найдете проекты коттеджей с 4-скатной крышей, в которых предусмотрена мансарда.

Широкий выбор кровельных покрытий. Для четырехскатной крыши может использоваться любой листовой или штучный материал, в том числе композитная и мягкая черепица.

Проекты домов с четырехскатной крышей, цена и фото проекта дома с 4-скатной крышей


Проекты домов с четырехскатной крышей. Большой ассортимент проектов домов. Доработка планировок под заказчика.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Приступать к строительству любого дома невозможно без грамотно составленного проекта. Именно в нем будут отображены все данные относительно размеров, расположений комнат и используемых материалов. Сегодня очень распространенным остается вариант дома с четырехскатной кровлей. Это связано с тем, что подобные постройки довольно вместительные, имеют привлекательный вид и могут выступать в качестве круглогодичного жилища.

Проекты одноэтажных

Одноэтажные конструкции с четырехскатной крышей – это отличное решение для дачи или частного дома, в котором можно будет жить с комфортом на протяжении всего года.

Проект No1

У этой конструкции общая площадь составляет 139 м2, а вот размеры – 11х15 см. Всего в нем расположились 4 помещения, из них 3 спальни. Цоколь, гараж и мансарда проектом не предусмотрены. Отделка выполнена из дикого камня.

Одноэтажный дом с четырехскатной крышей 139 м2

При строительстве стен использовался пеноблок или газобетон. Согласно проекту, в доме имеются: комната для приема гостей кухня, холл, кладовая, прихожая, бойлерная, 3 спальни, 2 санузла, зимний сад. А вот как выглядят каркасные дома в скандинавском стиле, можно увидеть на фото в данной статье.

Проект No2

Общая площадь строения составляет 58 м2, а вот жилая – 32 м2. Габариты строения – 10х8 м. Мансарда, цоколь и гараж проектом не предусмотрены. В качестве облицовки использовалась штукатурка.

При возведении стен задействовали пеноблок или ячеистый бетон. Основание свайно-ростверкового типа. В доме имеются: тамбур, бойлерная, парилка, санузел, холл, комната для гостей, кладовая и спальня. Также будет интересно увидеть, как выглядит дом в американском стиле.

Проект No3

У этого дома общая площадь составляет 65 м2, а жилая – 44 м2. Его размеры – 9х9 м. Мансарда, цокольное помещение и гараж отсутствуют. Для отделки фасада используется штукатурка. В доме имеются прихожая, котельная, холл, санузел, 2 спальни, ванная, гостиная и кухня.

Проект No 4

Этот проект предполагает дом, общая площадь которого составляет 61 м2, а жилая – 35 м2. Габариты постройки – 8х10 м. Цоколь, гараж и мансарда отсутствуют. В качестве внешней отделки используется штукатурка. Стены возводились из ячеистого бетона или пеноблока. А вот какие существуют проекты красивых домов в классическом стиле, и как они выглядят. поможет понять данная статья.

Основание представлено в виде ленточной монолитной железобетонной плиты. В доме сосредоточены такие помещения, как тамбур, бойлерная, парилка, санузел, спальня, холл, гардероб, гостиная.

Проект No5

Общая площадь одноэтажного дома составляет 132 м2, а жилая – 68 м2. Цоколь, гараж и мансарда отсутствуют. В качестве наружной отделки используется облицовочный кирпич. Возводятся стены из ячеистого бетона или пеноблока.

Согласно проекту, в доме сосредоточены такие комнаты: прихожая, холл, гостиная, 3 спальни, 2 санузла, столовая, кухня, кладовая. А вот как выглядят проекты небольших двухэтажных домов из кирпича, и как происходит их строительство, очень подробно изложено в данном видео.

Проекты двухэтажных

Выбирать двухэтажный дом с четырехскатной кровлей стоит большой семье, так как подобные конструкции довольно вместительные.

Проект No1

Это двухэтажный дом, имеющий полноценный второй этаж, выполненный в традиционном стиле. Согласно проекту, в доме имеется просторное техническое помещение, которое можно оборудовать под хранение инструментов. Дневная часть дома поделена на гостиную, столовую и кухню. Под лестничным маршем сосредоточена небольшая кладовая. В просторной комнате на 1-ом этаже может находиться кабинет, который в случае необходимости можно будет переделать в гостиную. На втором этаже находится 3 просторные спальни и 2 санузла.

Размером 225 м2

Общая площадь дома составляет 225 м2, а жилая – 172 м2. Кровля выполнена под наклоном 30 градусов. Ее площадь составляет 255 м2. Стены возводятся из керамических блоков или ячеистого бетона. Перекрытие цельного типа. Для покрытия крыши применяют керамическую черепицу, металлочерепицу.

А вот как выглядят модульные дачные дома, и как происходит строительство такого дома, поможет понять данная статья.

Как выглядит одноэтажный дачный каркасно щитовой одноэтажный дом 4х6 , можно увидеть в данной статье: http://2gazon.ru/postroiki/zhilye/karkasno-shhitovye-dachnye-doma.html

Возможно вам также будет интересно узнать о том, какой дом построить для постоянного проживания, и по каким параметрам его стоит выбирать.

Проект No2

Этот двухэтажный дом характеризуется боковым расположением гаража и наличием кабинета на первом этаже. Дом выполнен в классической форме, которая выгодно смотрится с колористическим оформлением экстерьера. Благодаря сдержанному дизайну все внимание сосредоточено на панорамном остеклении второго этажа.

Даже при планировке внутренней зоны соблюдалась гармония. На первом этаже находится дневная зона. Это комната для гостей и кухня. Из гаражного помещения через отдельную гардеробную имеется выход в дом. Еще на первом этаже находится ванная и дополнительное помещение.

размером 162 м2

На втором этаже сосредоточены 4 спальни, которые формируют ночную зону. Самая просторна комната имеет выход на балкон. Там можно будет летними теплыми вечерами сидеть за чашечкой чая и просто отдыхать. Каждая спальня оборудована встроенным шкафом. А вот ванная общая.

Общая площадь постройки составляет 162 м2, а жилая – 137 м2. Кровля выполнена под наклоном 25 градусов, ее площадь составит 191 м2. При возведении стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Для обустройства кровли может применяться керамическая черепица, металлочерепица или цементно-песчаная черепица. А вот как будет выглядеть план дома 8на8 с мансардой из кирпича, и насоклько хорошо выглядит данный проект дома, поможет понять данная статья.

Проект No3

Этот проект предполагает возведение компактного двухэтажного дома, выполненного в строгом стиле. Лаконичную форму выделяет четырехскатная кровля и выверенная облицовка фасада. Проживать в таком доме с комфортом могут 4 человека.

Еще на первом этаже имеется просторная ванная. На втором этаже сосредоточены 3 спальни. В одной из них находится гардеробная. Еще на втором этаже есть общая ванная.

Размером 114 м2

Жилая площадь дома составит 114 м2. Кровля выполнена под наклоном 22 градуса, ее площадь составляет 114 м2. Для возведения стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Обустройство кровли может осуществляться при помощи керамической черепицы, металлочерепицы и цементно-песчаной черепицы.

Виды четырехскатных крыш

Четырехскатная кровельная конструкция может быть выполнена в нескольких вариантах, среди них:

  1. Классическая. У нее прямые, без переломов стропила, угловые ребра берут начало от конька. Все свесы сосредоточены на одном уровне.
  2. Шатровая . Этот вариант предполагает сведение всех ребер в одной центральной точке.
  3. Датская вальмовая . У нее в верхней части находятся короткие скаты фронтоны. В датскую кровлю можно будет предусмотреть полноценные вертикальные окна.
  4. Ломаная или мансардная вальмовая . Эта конструкция сложна в изготовлении, но зато с ее помощью можно отвести большую площадь под жилые комнаты.

Дома с четырехскатной кровлей сегодня остаются одними из самых востребованных. Такая популярность вызвана тем, что существует возможность оборудования дополнительной комнаты. Для обустройства такой кровли часто задействуют металлочерепицу или керамическую черепицу. Приведенные выше проекты можно использовать для строительства уютного и полноценного дома для круглогодичного проживания всей семьи с комфортными условиями.

Проекты домов с четырехскатной крышей, как сделать


Проекты домов с четырехскатной крышей. Одноэтажные и двухэтажные дома с четырехскатной крышей. Виды четырехскатных крыш для домов.

Проекты домов с четырехскатной крышей

Одним из важных этапов при строительстве дома является создание крыши. От ее правильного выбора и возведения зависит не только внешний вид дома, но и внутренний комфорт. Для загородных домов, как правило, выбирают четырехскатную крышу, которая имеет множество преимуществ перед остальными видами покрытия, но и ее возведение требует знания множества нюансов.

Проект коттеджа с четырехскатной крышей

Кроме того, у этого вида крыши есть несколько разновидностей со своими особенностями.

Преимущества четырехскатной крыши

В первую очередь четырехскатная крыша обеспечивает равномерный прогрев помещения со всех сторон. Кроме того, пространство под крышей образует теплый и большой чердак, в итоге при строительстве одноэтажного дома вы получаете по сути два этажа, причем на чердачном пространстве можно обустроить мансарду.

Говорить о том, что такая крыша отлично защищает от непогоды, наверное, даже не стоит, а вот то, что этот вид покрытия более устойчив к воздействию ветра знают немногие. Такая крыша позволяет закрыть конструкцию практически любой сложности в отличие от двускатной крыши, которая предназначена в основном для стандартных строений.

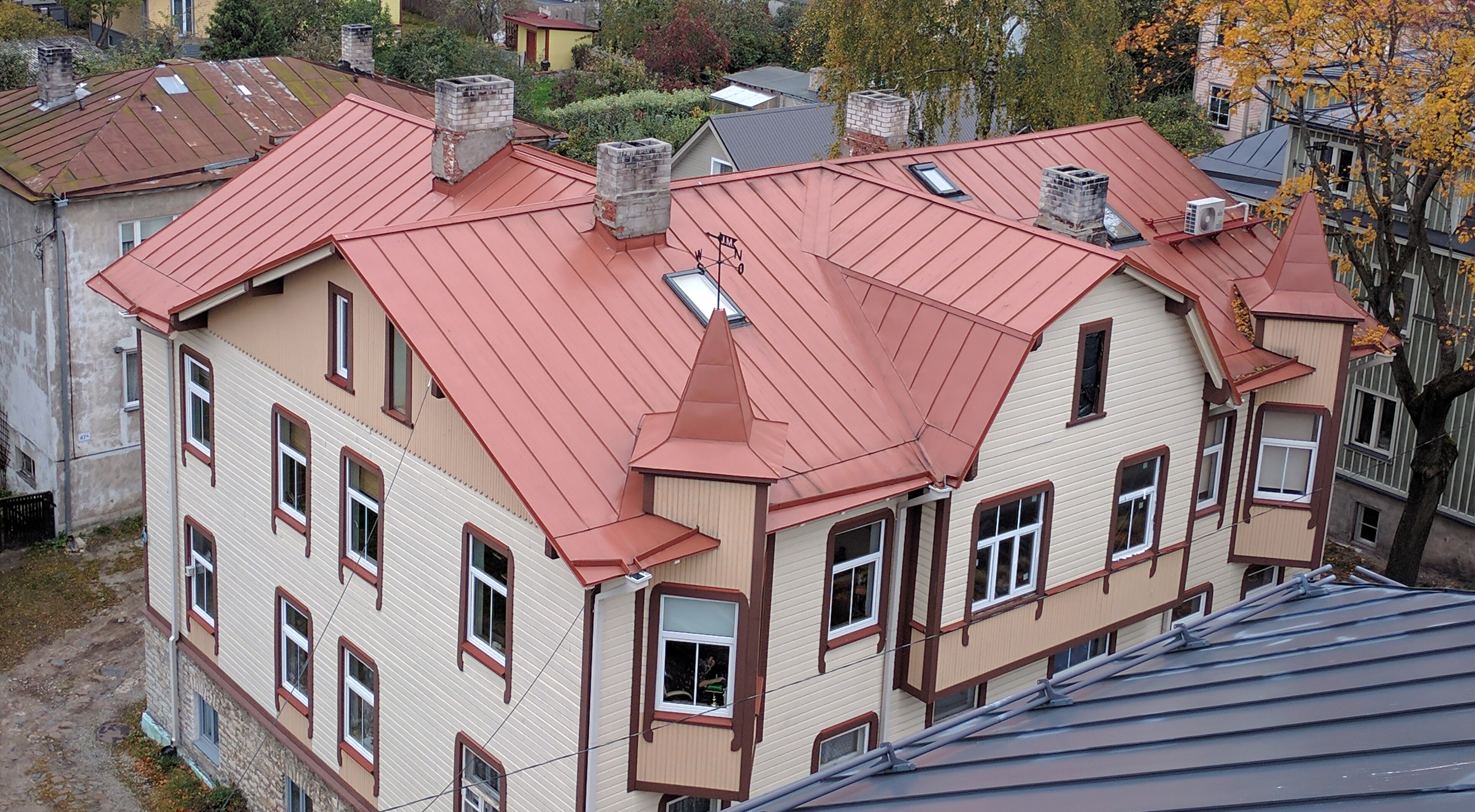

Пример четырехскатной крыши в оригинальном проекте жилого дома

Устройство четырехскатной крыши позволяет включить в ее конструкцию дополнительные элементы, которые служат не только декоративным элементом, но и несут функциональную нагрузку. Это могут быть чердачные и слуховые окна, которые оживят внешний вид дома, или панорамные, расположенные в самом теле крыши.

Разновидности крыши, состоящей из четырех скатов

Различают три основных вида четырехскатной крыши:

  1. Шатровая – самая простая в изготовлении крыш благодаря отсутствию дополнительных элементов. Такое покрытие выглядит, как пирамида, в основании которой лежит квадрат или прямоугольник. По сути, это четыре одинаковых или два парных треугольника, сходящиеся в одной точке. Как понятно, фронтоны при такой конструкции не предусмотрены.

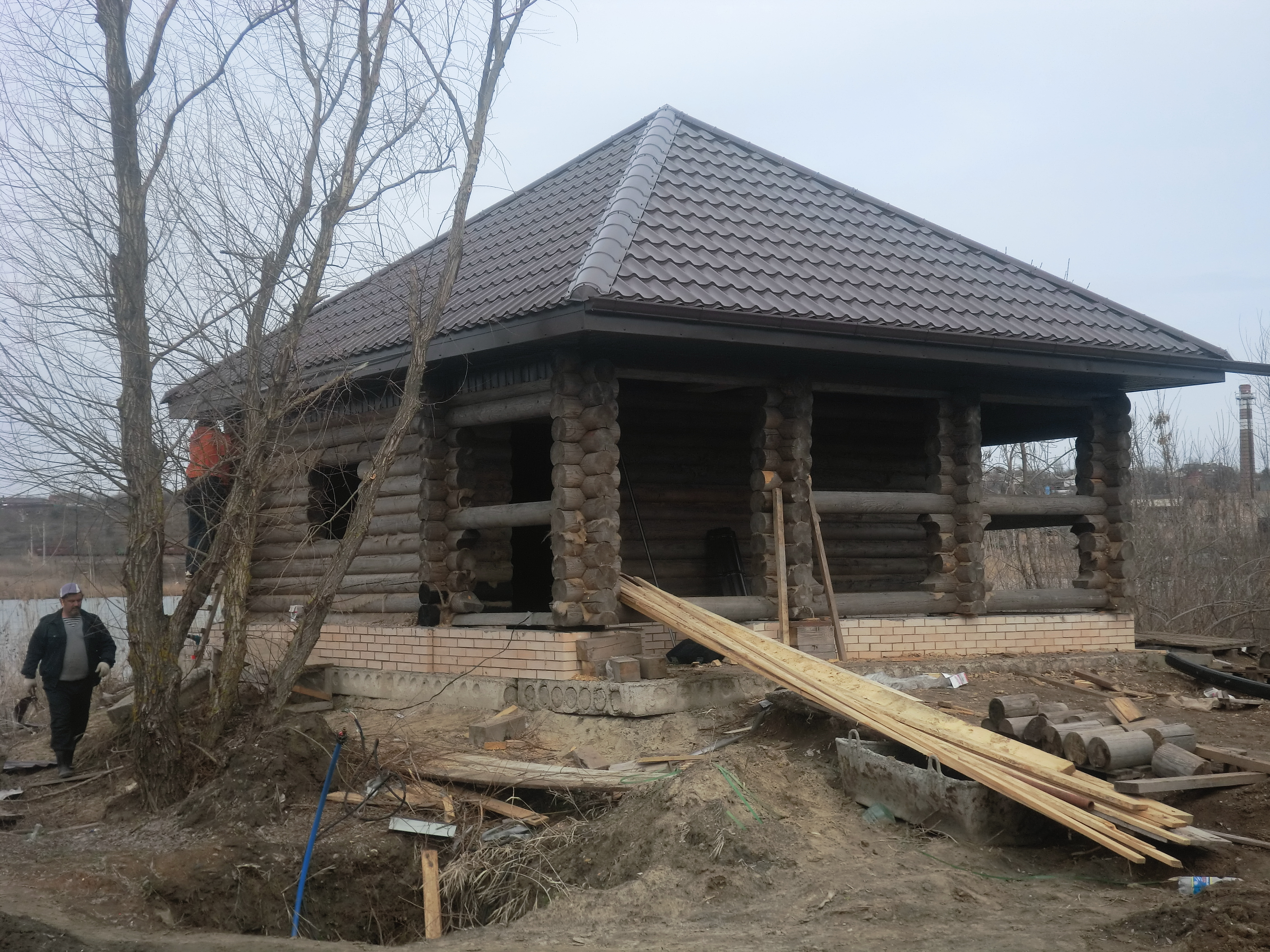

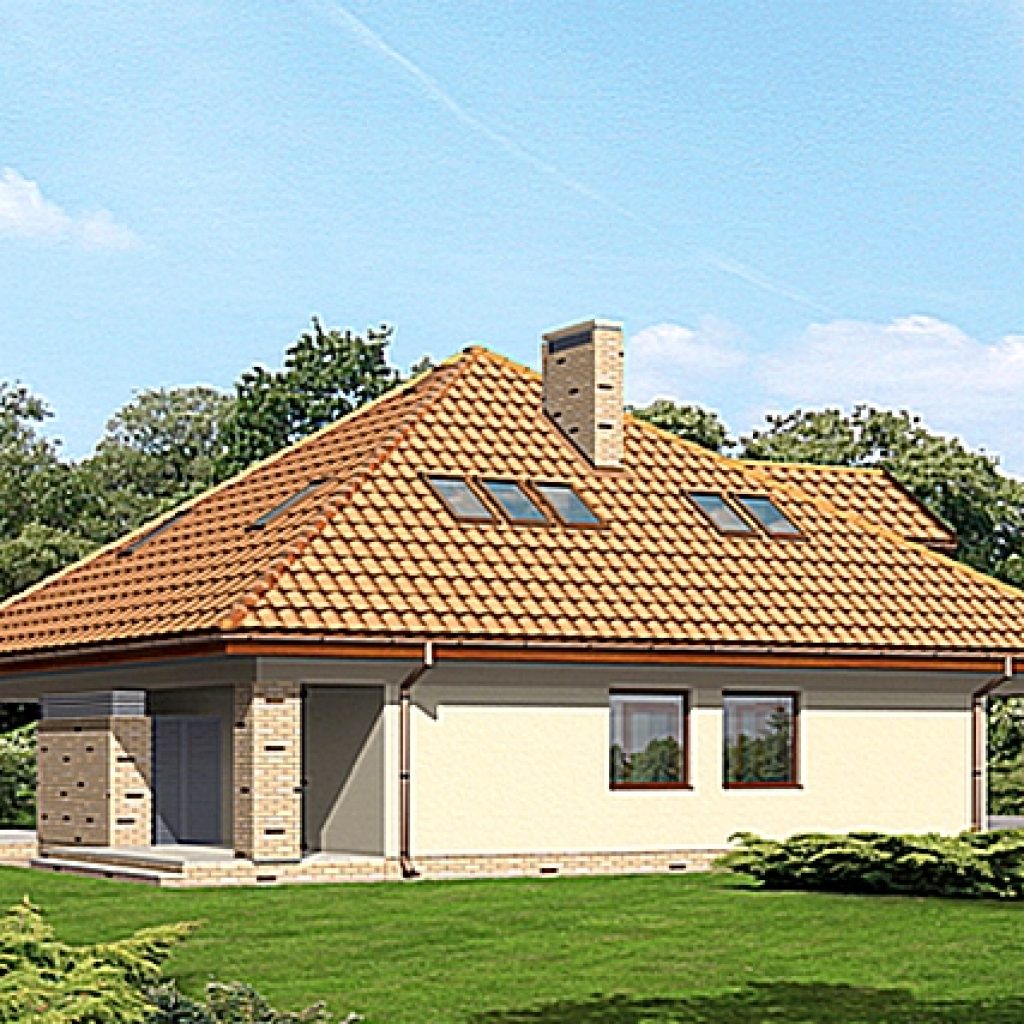

Пример четырехскатной шатровой крыши у коттеджа

  • В проекте вальмовой крыши также на предусмотрены фронтоны, и состоит она из двух пар разных по форме сторон. С торца или по короткой стороне дома скат выглядит как треугольник, по длинной стороне – как трапеция.
  • Полувальмовая – пожалуй, самая сложная в изготовлении конструкция, так как каждый скат выполняется из двух частей: верхней треугольной и нижней трапециевидной. Такая крыша позволяет обустроить на чердаке просторную мансарду с панорамными окнами, а при желании и балконом. При этом прочность и надежность такого покрытия совсем не страдает. Как правило, такие крыши применяются при обустройстве двухэтажных домов.

Параметры, учитывающиеся при возведении четырехскатной крыши

Подобное покрытие, пожалуй, самое сложное в изготовлении в основном благодаря тому, что такая крыша является одной из самых тяжелых, которые используются при частном строительстве.

Поэтому прежде чем приступать к ее возведению, необходимо создать проект, учитывающий все нагрузки, которые будут влиять как на саму крышу, так и на строение.

Под нагрузками подразумевают следующие воздействия, оказываемые на стропильную систему:

  • Общий вес самой конструкции, который складывается из массы кровельных материалов и различных видов изоляции;
  • Вес дополнительных элементов, таких как окна, антенны, лестницы и прочее оборудование, располагающееся непосредственно на поверхности крыши;
  • Нагрузки от ветра, снега и других осадков, при этом для расчета берутся среднестатистические данные, присущие региону, в котором проводится строительство.

Проект коттеджа с мансардой, верандой и четырехскатной крышей

Конструкция разбивается на отдельные участки, для каждого из которых проводится отдельный расчет. При этом учитывается тот факт, что большинство элементов в реальном состоянии находятся в наклонном положении и их размеры бумаге не соответствуют истинным.

Также проектирование крыши проходит с учетом стандартных габаритов используемых материалов, это избавит от дополнительной работы по обрезке и подгонке и существенно сократит объем отходов. Доверить создание проекта лучше все же профессионалу, так как правильно рассчитать конструкцию доступно не каждому человеку, особенно если запланировано много дополнительных элементов.

В проекте, который предоставит специалист, кроме чертежа стропильной системы, должны быть приведены расчеты по длине стропил, расположение обрешетки и схемы узлов соединения всех элементов как основных, так и дополнительных.

Какой материал выбрать для стропил и кровли

В качестве материала для стропильной системы, как правило, выбирается древесина лиственницы или сосны, которую тщательно проверяют на отсутствие дефектов и трещин.

Определенные требования предъявляются и к влажности сырья, оптимально она должна находиться на уровне 18-22%.

Более влажный брус в обязательном порядке нужно предварительно просушить, так как монтаж стропильной системы, выполненный из мокрого дерева, приведет при усушке к деформации и перекосу всей конструкции.

Сечение бруса, используемого при строительстве, должно быть определено в процессе разработки проекта. Но в некоторых случаях допустимо применить альтернативный вариант, когда применяется доска с сечение 5х10 см и 5х20 см.

Проект дома с гаражом в стиле «хайтек»

Если прочностных характеристик таких досок недостаточно, допускается их удвоение.

Кровельный материал, который используют для покрытия, выбирают в зависимости от климатической зоны, предназначения чердачной зоны и угла наклона крыши.

  • Как правило, для крыши, расположенной под углом в 30-60 градусов, в качестве материала выбирается черепица или состоящая из отдельных элементов кровля;
  • Угол в 15-60 градусов предпочтителен для крыши из стальных или асбестовых листов;
  • Крыша в 10-20 градусов закрывается шифером или рулонным материалом.

Вернуться к оглавлению

Как определить количество необходимых материалов

На основании изготовленного проекта определяют количество необходимого материала и его стоимость.

При этом нужно учитывать несколько факторов:

  1. В первую очередь необходимо точно рассчитать общую площадь крыши, которая рассчитывается по карнизным свесам.

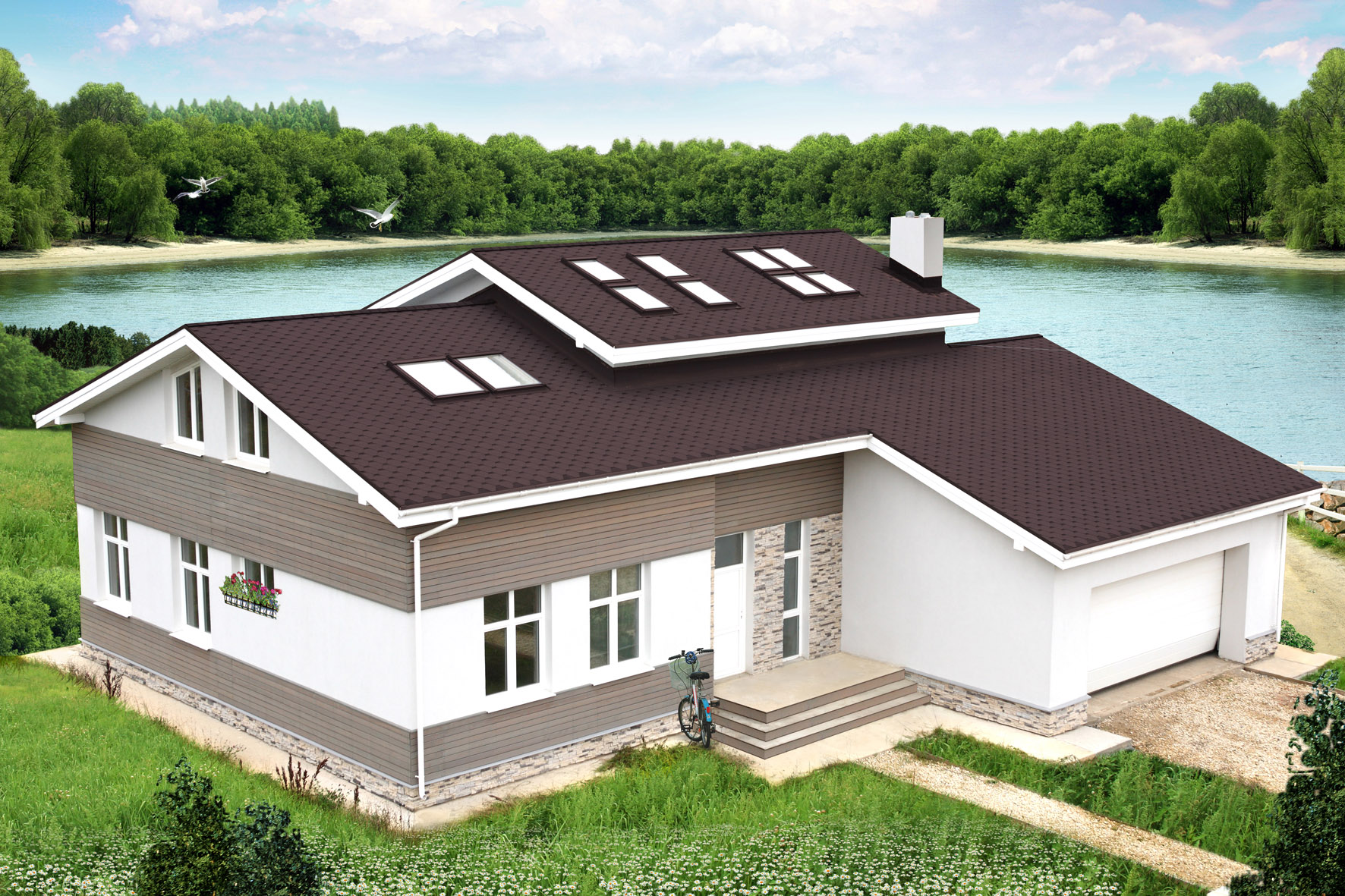

Проект одноэтажного дома с оригинальной четырехскатной крышей

  • Выберите материал, из которого будет изготавливаться кровля, хотя этот этап предпочтительнее выполнить еще на стадии проекта.
  • Учтите припуски для парапетов и навесов, а также размер нахлестов при монтаже.
  • При раскрое материала для строительства в любом случае образуется некоторое количество отходов, поэтому стройматериал закупается с запасом в 10-15% от общего объема.

При покупке материала не старайтесь экономить в ущерб качеству, древесина не должна иметь дефектов и изъянов.

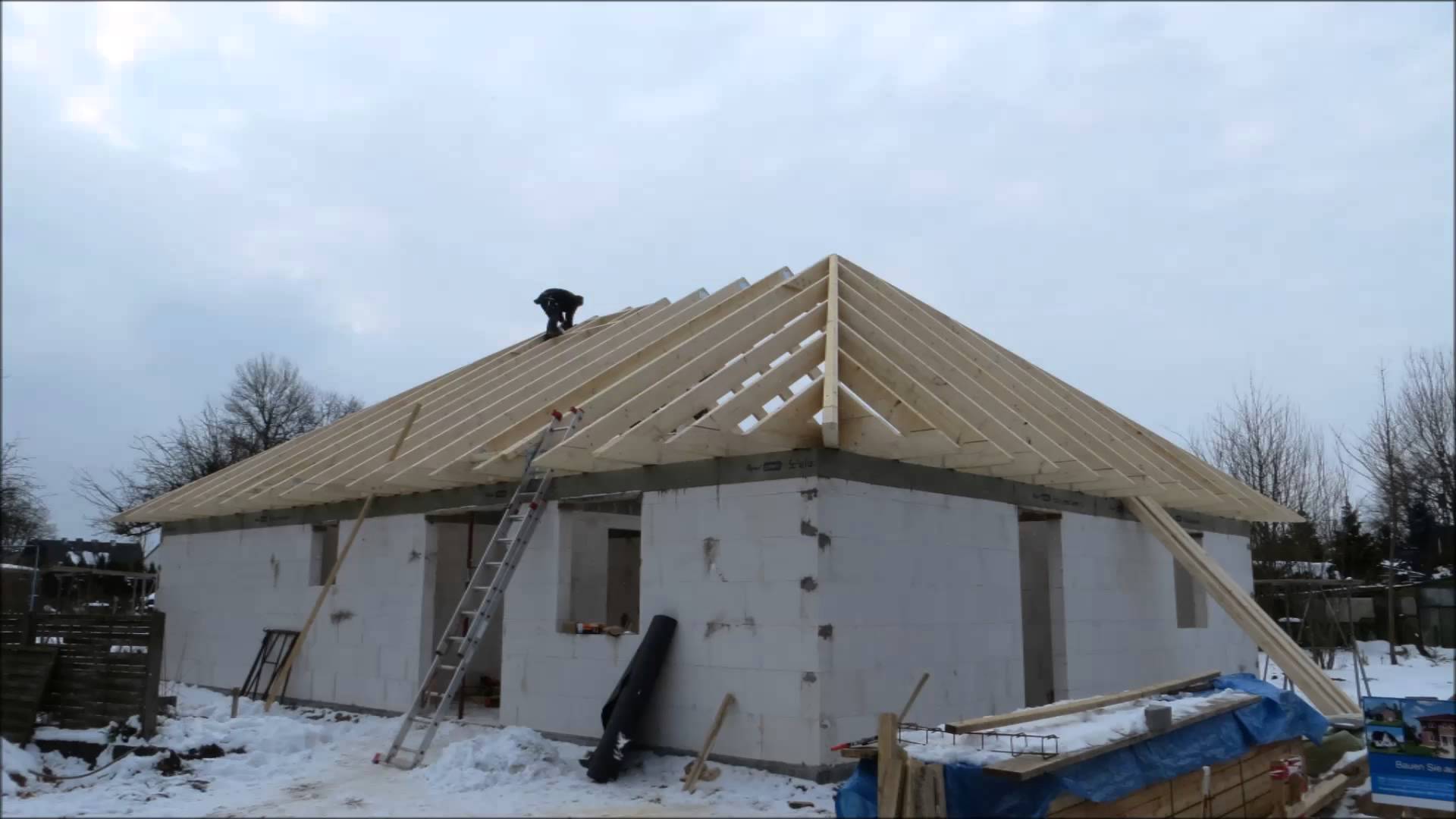

Особенности монтажа четырехскатной крыши

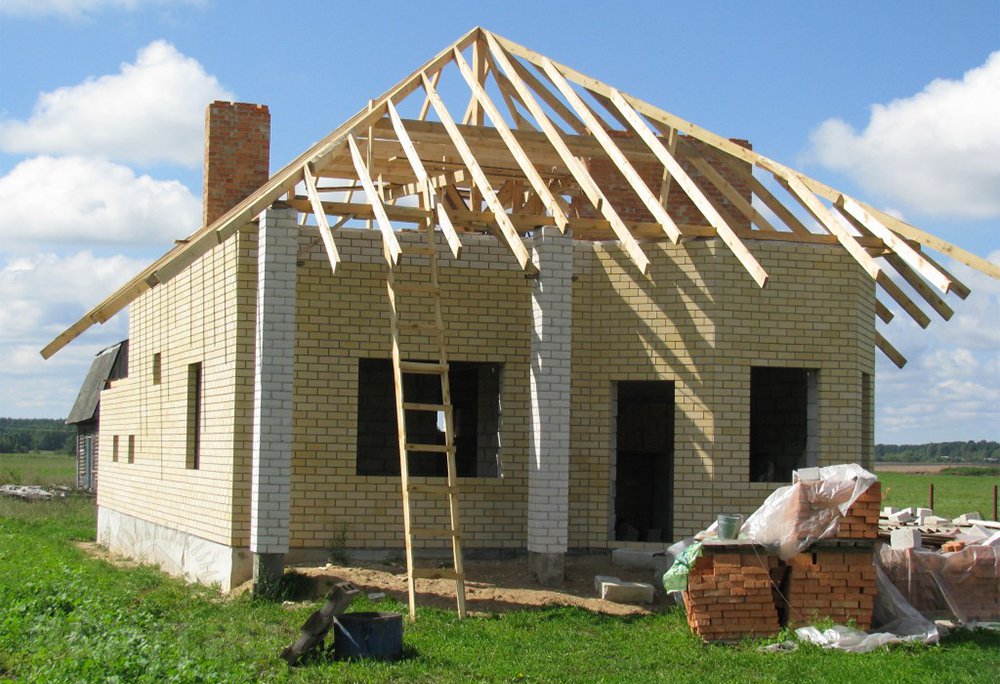

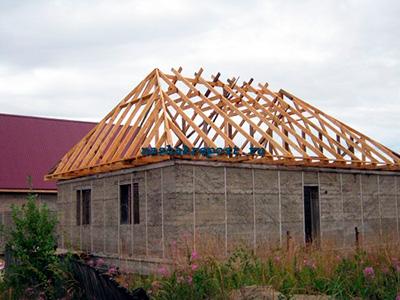

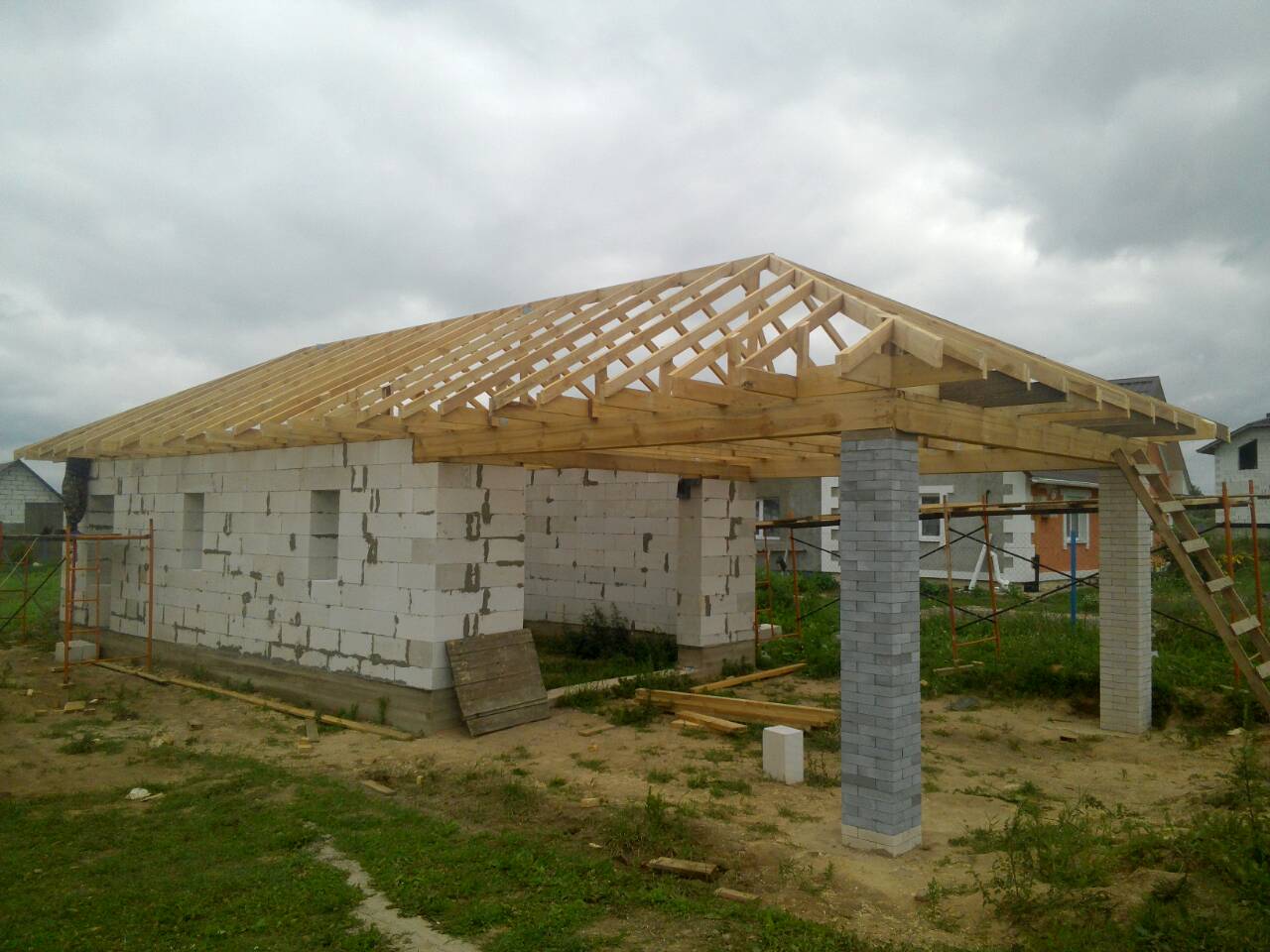

Главная задача при обустройстве крыши правильно изготовить стропильную систему, именно от нее и зависит прочность и жесткость конструкции:

  1. В первую очередь устанавливается и крепится на анкеры мауэрлат, представляющий собой брус, уложенный по периметру наружной стены. При этом расстояние от края должно быть не менее 5 см.
  2. Далее выполняют разметку согласно проекту крыши под другие основные элементы конструкции.

Проект двухэтажного дома с четырехскатной крышей

  • Устанавливаются стойки и коньковый брус, который в обязательном порядке выравнивают по уровню. Для этих целей удобней всего использовать отвес.
  • Для закрепления стоек по вертикали используют укосины (подпорки, стоящие под наклоном к стойке).
  • Монтируют все необходимые стропильные ноги и нарожники. При этом если дом, а, значит, и крыша имеет небольшие размеры, используют висячие стропила, для больших строений применяют наклонный вариант.
  • Устанавливается обрешетка, изоляция и кровельный материал. Монтируются ендовы (желоба, отводящие воду с поверхности крыши) и конек.

Кстати, четырехскатные крыши являются отличным вариантом для применения на различных беседках. Так как подобная крыша очень похожа на шатер, то она прекрасно защищает от непогоды и пользоваться беседкой можно, невзирая на дождь или жару.

К тому же выглядят такие строения довольно привлекательно и современно, благодаря чему отлично вписываются в окружающий ландшафт.

А вот использовать четырехскатную кровлю для бани достаточно нецелесообразно, так как цена этой конструкции существенно выше, чем стоимость обычной двускатной крыши. При этом в чердачном помещении баня определенно не нуждается. Однако если ландшафтный дизайн предполагает строительство всех зданий в одном стиле, то никто не мешает изготовить подобную крышу и для бани.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей


Особенности проектов частных домов и коттеджей с четырехскатной крышей. Как сделать такую кровлю своими руками фото и видео.

Как вы знаете, подавляющее большинство частных построек имеют скатную кровлю, как правило, это двухскатная крыша. Много поколений прошло с тех пор, как был изобретен данный вид кровельного каркаса, следовательно, люди к нему уже привыкли. Но несмотря на это несколько десятилетий назад многие застройщики решили, что такой вид здания им уже надоел, и пора что-то менять. На смену двухскатной кровле пришли одноэтажные дома с четырехскатной крышей. В данной статье я разберу преимущества и недостатки такой стропильной системы, структуру и ее разновидности.

Преимущества дома с четырехскатной крышей

Перед тем как рассматривать плюсы и минусы нужно сказать пару слов об определениях. Четырехскатная крыша имеет в кровельной сфере другое название: «вальмовая». Она делится на несколько разновидностях, но о них я расскажу чуть ниже. Как вы знаете, все познается в сравнении, поэтому я буду указывать на преимущества четырех скатов, сравнивая их с более просто конструкцией: двухскатной стропильной системой.

  • Вальмовую стропильную систему можно отнести к верно структурированной. Здесь отсутствуют вертикальные торцевые стены (щипцы и фронтоны), следовательно, сопротивление воздуха уменьшается в разы. Такой тип кровельной системы подходит для районов, где имеются ураганные ветра с резкими порывами. Кроме этого, ее карнизные свесы чувствуют себя более комфортно и разрушаются медленнее.
  • Угловые ребра, которые сходятся около опорной коньковой балки обладают повышенной жесткостью, поэтому чтобы деформировать четырехскатную крышу придется приложить колоссальные усилия.
  • Вальмовая крыша имеет серьезные размеры по площади. Кроме этого карнизные свесы можно выпускать далеко за пределы несущих стен, тем самым создавая козырек, который будет защищать стены здания от воздействия атмосферных осадков.
  • Издали ваш дом не будет казаться таким громадным, так как крыша не выделяется своей высотой. Это бывает полезно, когда внешний вид вашего участка не позволяет размещать большие сооружения.
  • Вальмовая крыша может размещать на своей поверхности практически все кровельные материалы, но многие застройщики предпочитают покрывать ее мягкими продуктами.

ВАЖНО: Если вы проживаете в районе с большим количеством осадков, то за счет возможности создать большие карнизные свесы четырехскатная кровля является одной из лучших возможных вариантов.

К недостаткам можно отнести следующее:

  • Создавать вальмовую крышу несколько сложнее, так как в ней присутствует куда больше элементов. Кроме этого, количество материалов повышает ценник. Но опять же из-за отсутствия фронтонов уменьшаются каменные работы, так что это нужно изучать индивидуально.
  • Если в готовой постройке присутствуют мансардные окна, находящиеся с торцов, то во время сильного дождя их необходимо закрывать, в противном случае на полу образуется большая лужа.
  • Из-за конструкции кровельного каркаса часть чердачного пространства будет «съедаться». Этот пункт особенно важен, если вы хотите создать мансардный этаж.
  • Большинство застройщиков устанавливают на вальмах световые окна, дабы они пропускали естественный свет на мансардный этаж. Если вы планируете, то же самое, тогда вам нужно знать один факт. Перед началом выпадения осадков обязательно проверьте данное окно. В случае если оно не будет закрыто, то вода без проблем будет затекать внутрь помещения, что может серьезно повредить вещи, находящиеся внутри.

ВАЖНО: Если вы планируете выводить слуховые окна по вальмам, то лучше делать их вертикальными. В строительстве это называется «летучая мышь». Для такого типа крыши идеально подходит ондулин или металлочерепица.

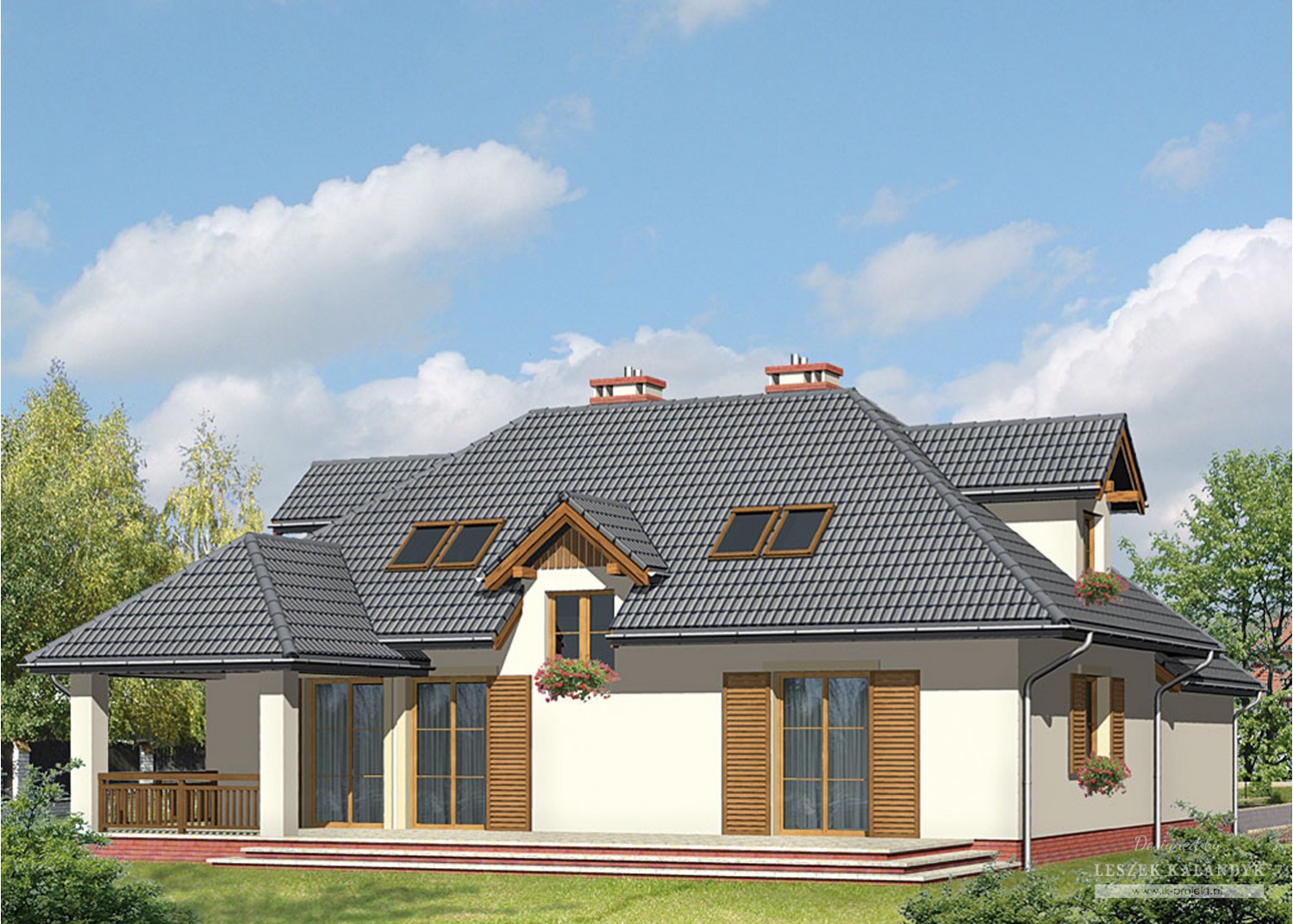

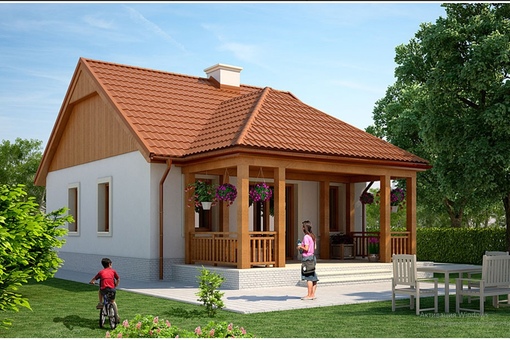

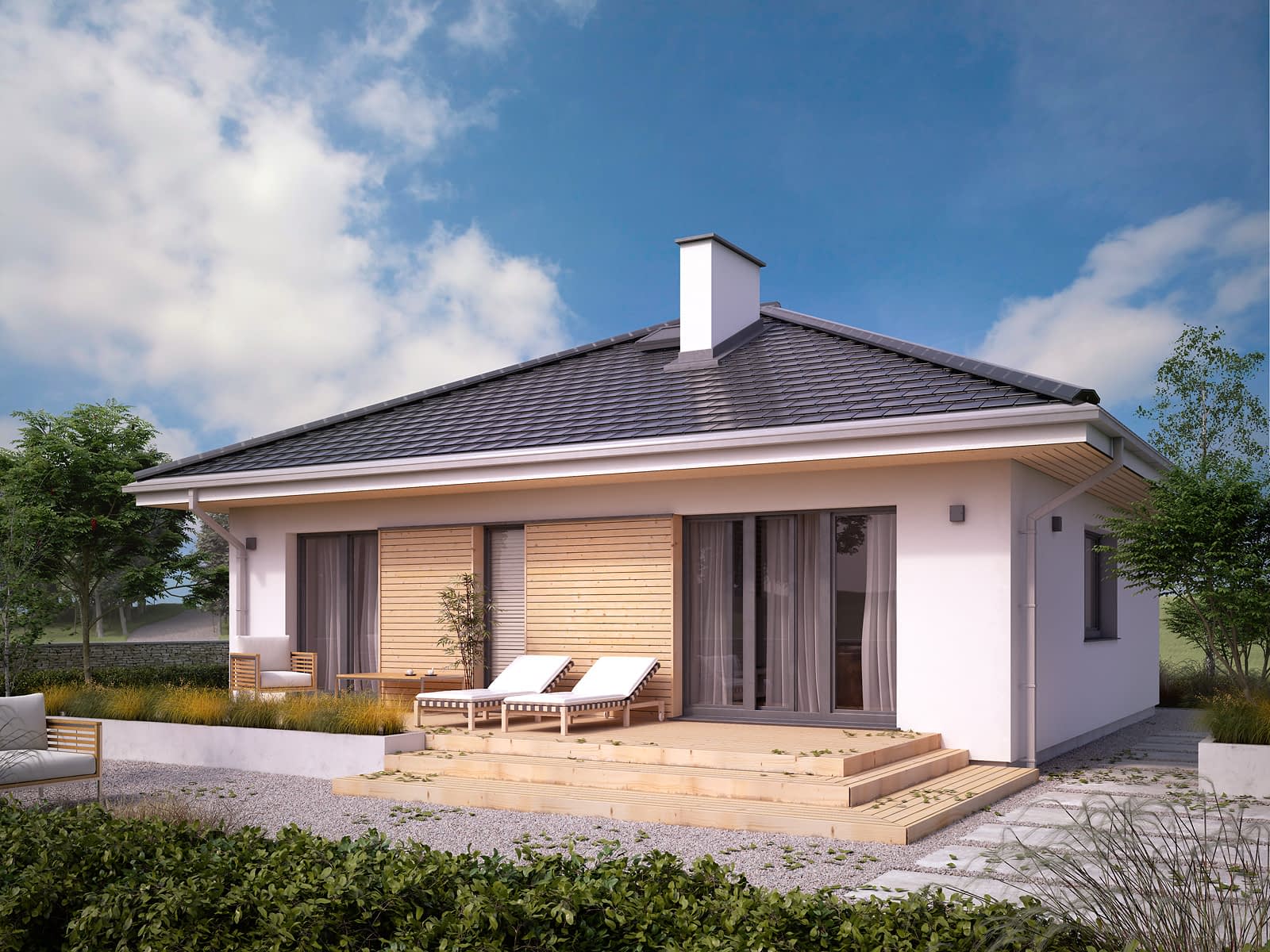

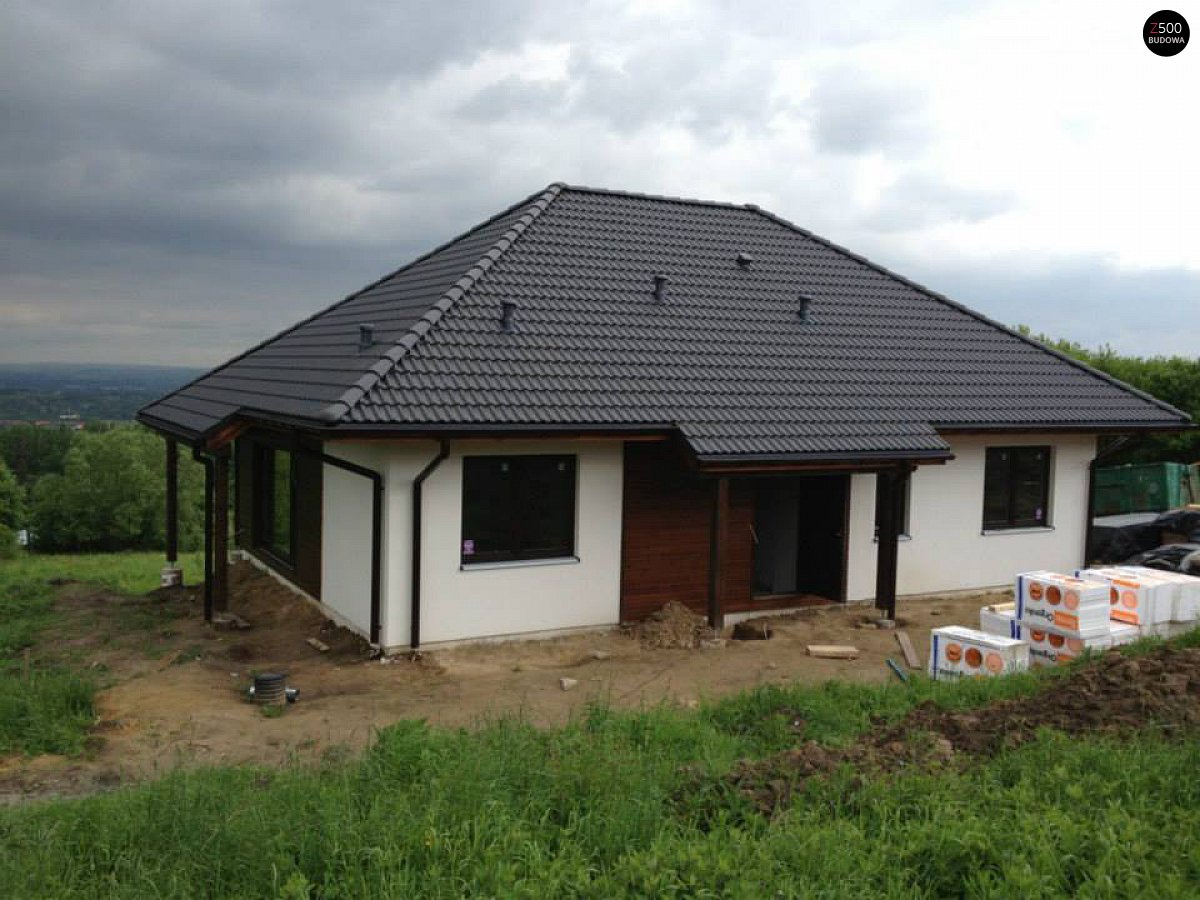

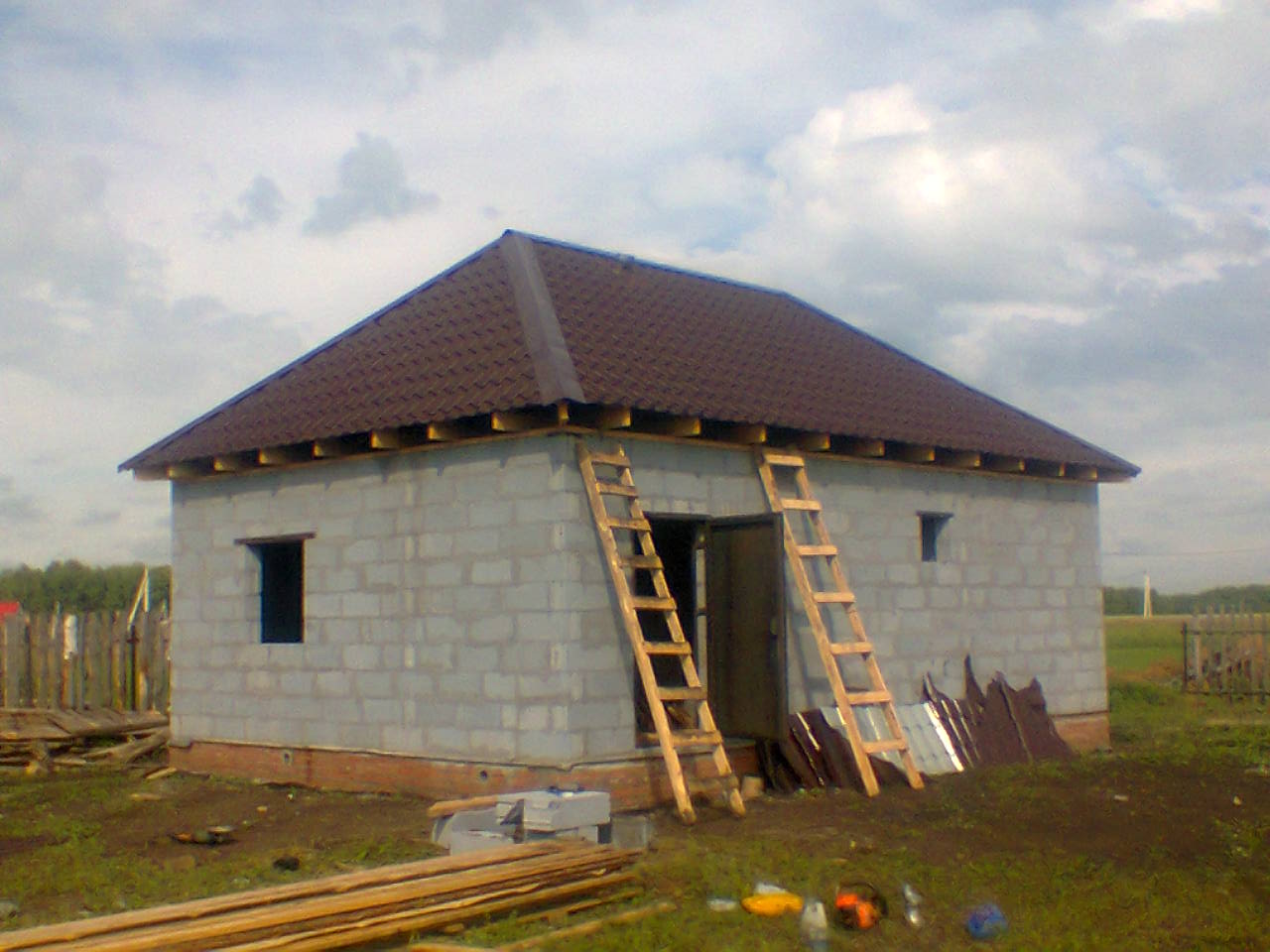

Вот как выглядят проекты одноэтажных домов с четырехскатной крышей:

Конструктивные элементы

Четырехскатная крыша состоит из плоскостей, пересекающихся друг с другом. Две торцевые плоскости являются треугольниками и называются вальмами. Что касается фасадных, то они имеют форму трапеции и занимают подавляющее большинство всего кровельного пространства. Кровельный уклон данной кровли варьируется в пределах от 15 до 60 градусов. Такая крутость позволяет размещать на поверхность практически любые кровельные покрытия.

Конструктивная сторона такой кровли в обязательном порядке должна включать в себя следующие элементы:

  • Конек. Любую скатную кровлю, если не брать в расчет односкатную, трудно представить без данного элемента. Из-за того, что в кровельном каркасе присутствует довольно много пиломатериалов, конек лучше устанавливать вентилируемый. Таким образом проблем у естественной вентиляции будет меньше, а влага уходить быстрее.
  • Сами скаты. Кстати, в зависимости от дизайна постройки, величины площади частей крыши могут отличаться друг от друга.
  • Карнизных и фронтонных свесов. Данные участки кровли предназначены для отвода падающих осадков от стен здания. Они создаются посредством крепления кобылок по концам стропильных ног.
  • Стропильная система является каркасом всей крыши и должна создавать из прочных пород древесины. Идеальным материалом для этого являются хвойные породы.
  • Водосточная система. Несмотря на то, что большинство частных построек имеет всего один этаж, отвод осадков является обязательным условием эксплуатации здания. В противном случае может возникнуть ситуация, когда фундамент попросту треснет из-за воздействия влаги.
  • В зависимости от кровельного покрытия подбираются снегодержатели. Они могут быть разных видов, поэтому все зависит от региона вашего проживания.

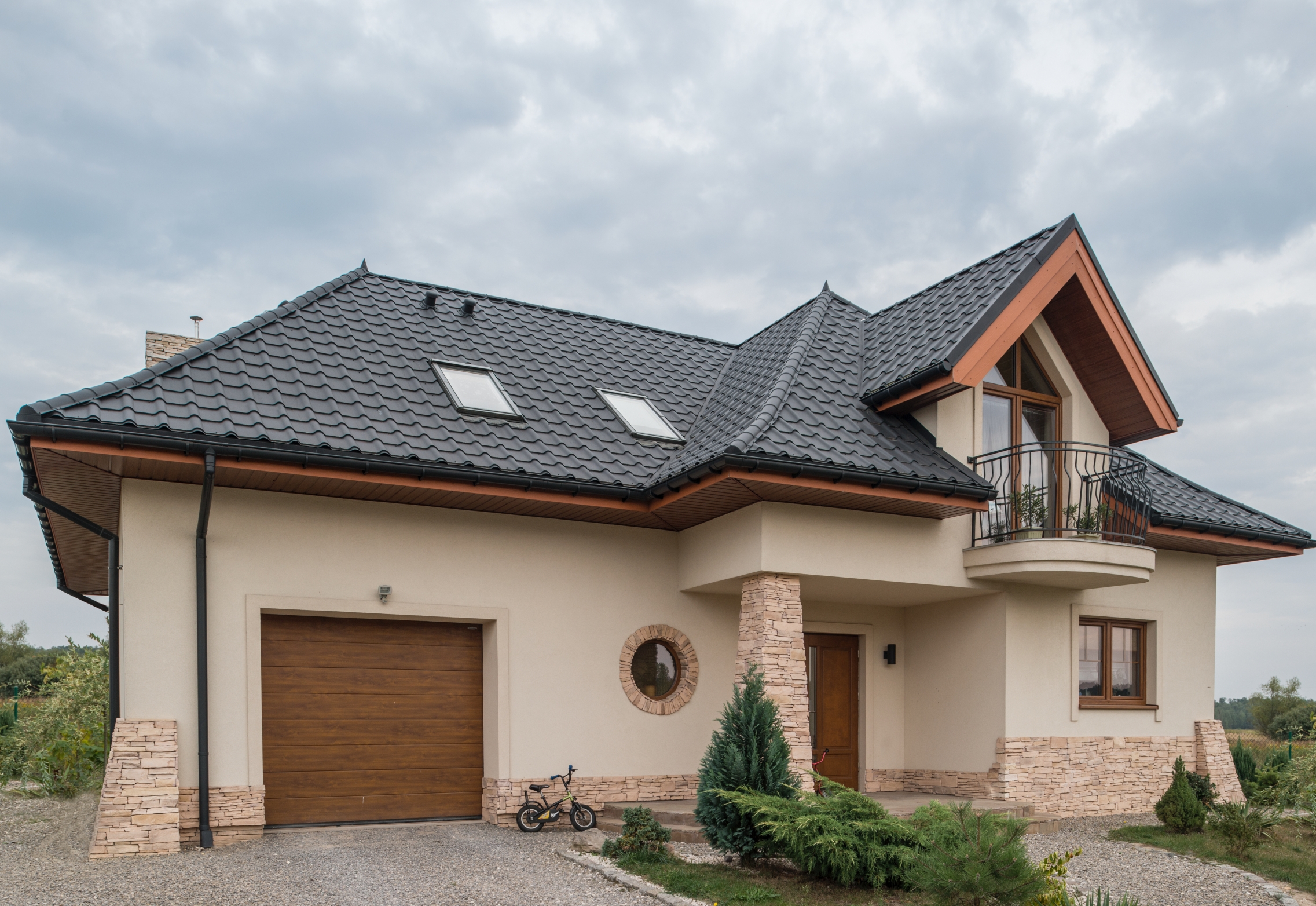

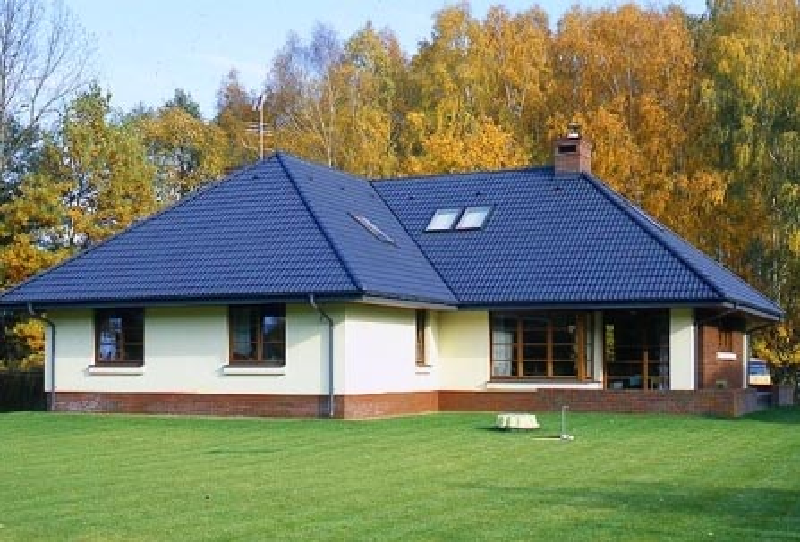

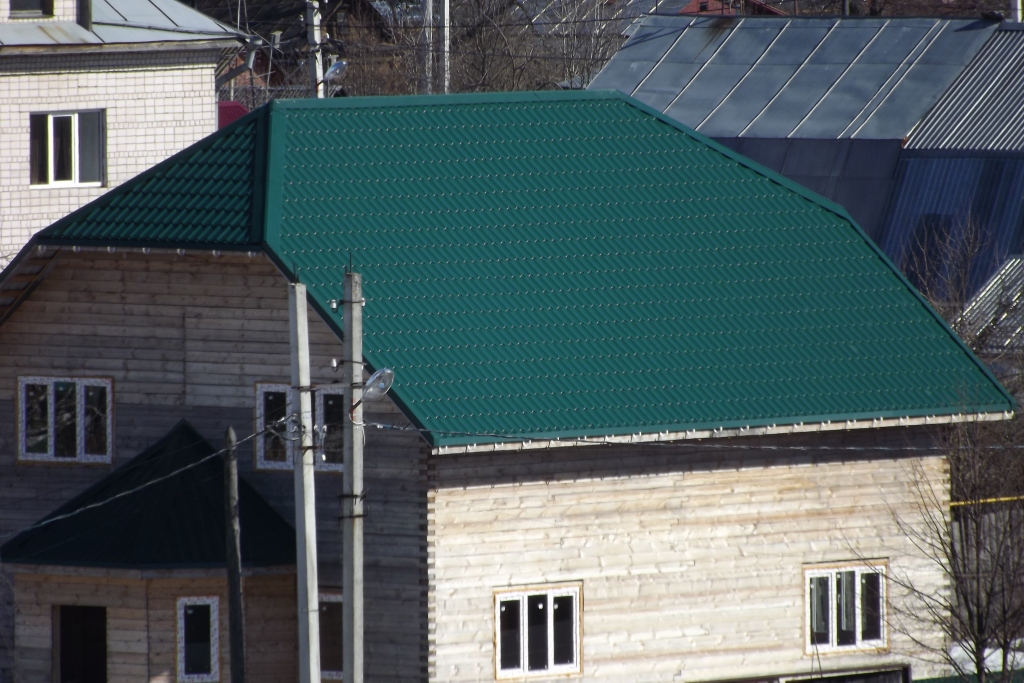

Пример хорошего дома с четырехскатной крышей можете посмотреть на фото выше.

Виды четырехскатной крыши

Уже давно было придумано множество типов конструкций крыш, но относительно недавно их собрали в некоторую систему, где отметили главные, и разобрали подвиды.

Вальмовая крыша имеет четыре разновидности:

  • Стандартная четырехскатная система. Здесь нет ничего лишнего, так сказать классика. Четыре ската, по бокам треугольные, а с фасадов трапециевидные. Все плоскости собираются в верхней точке и образуют коньковый узел. Особенностью такой конструкции является то, что длина конька значительно меньше длины всего здания. Как ни странно, стропильная система стандартной вальмовой кровли относится к разряду повышенной сложности, поэтому ее вряд ли можно собрать собственными силами без должной подготовки.
  • Полувальмовая голландская. Взглянув на такую крышу можно сразу установить схожесть с двухскатными. Дело в том, что голландская система имеет два больших трапециевидных ската, а с торцов дома сооружаются уменьшенные вальмы. Благодаря этому по торцам можно устанавливать обыкновенные световые окна, которые куда дешевле мансардных.
  • Датская полувальмовая система. Здесь идут четыре ската, которые по своей форме напоминают трапеции, но они отличаются по размерам. Вальмовая часть такой крыши начинается чуть ниже конькового элемента, а сверху нее располагается небольшой треугольный фронтон. Его можно эксплуатировать для вставки светового или слухового окна.

  • Мансардная крыша с четырьмя скатами. Данная конструкция имеет две треугольных вальмы и два ломанных ската, уклон которых можно менять по своему усмотрению. Это удобно, в случае если вам необходимо сделать высокие потолки на мансардном этаже.

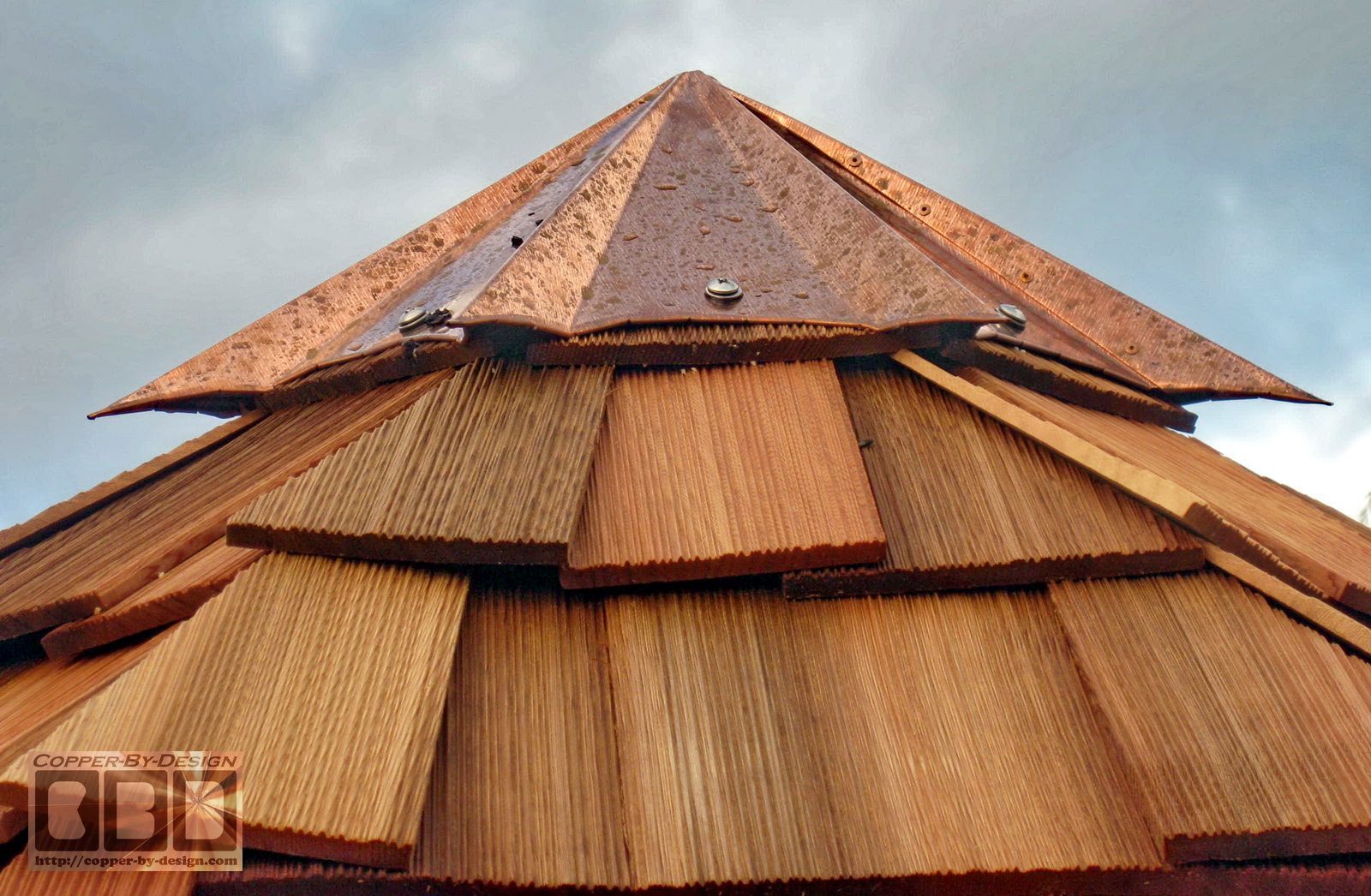

  • Наверняка, вам попадались на глаза квадратные дома с четырехскатной крышей. Такая стропильная система называется шатровой . Она требует довольно высокой устойчивости, поэтому делается из равнобедренных треугольников. Данная разновидность отличается от своих аналогов тем, что все части кровельной плоскости равны между собой и являются треугольником. Кроме этого, на такой крыше отсутствует необходимость монтажа конькового элемента.

ВАЖНО: Проекты домов с четырехскатной шатровой крышей должны создавать с учетом ходов для искусственной вентиляции. Так как без аэраторов или дефлекторов, влага будет скапливаться на чердаке.

Двухэтажный дом с четырехскатной крышей будет смотреться очень красиво и массивно, посмотрев фото выше, вы определенно скажете то же самое.

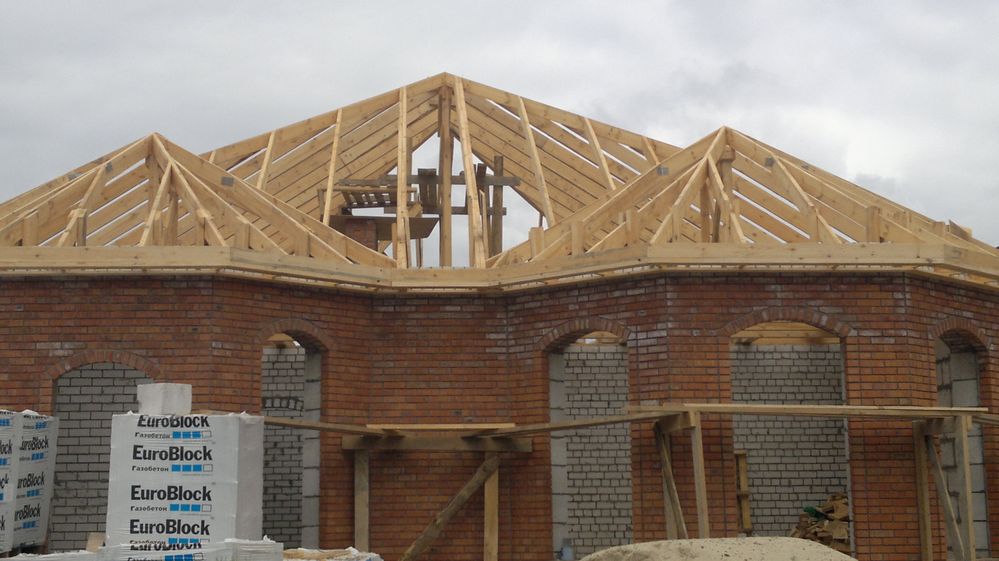

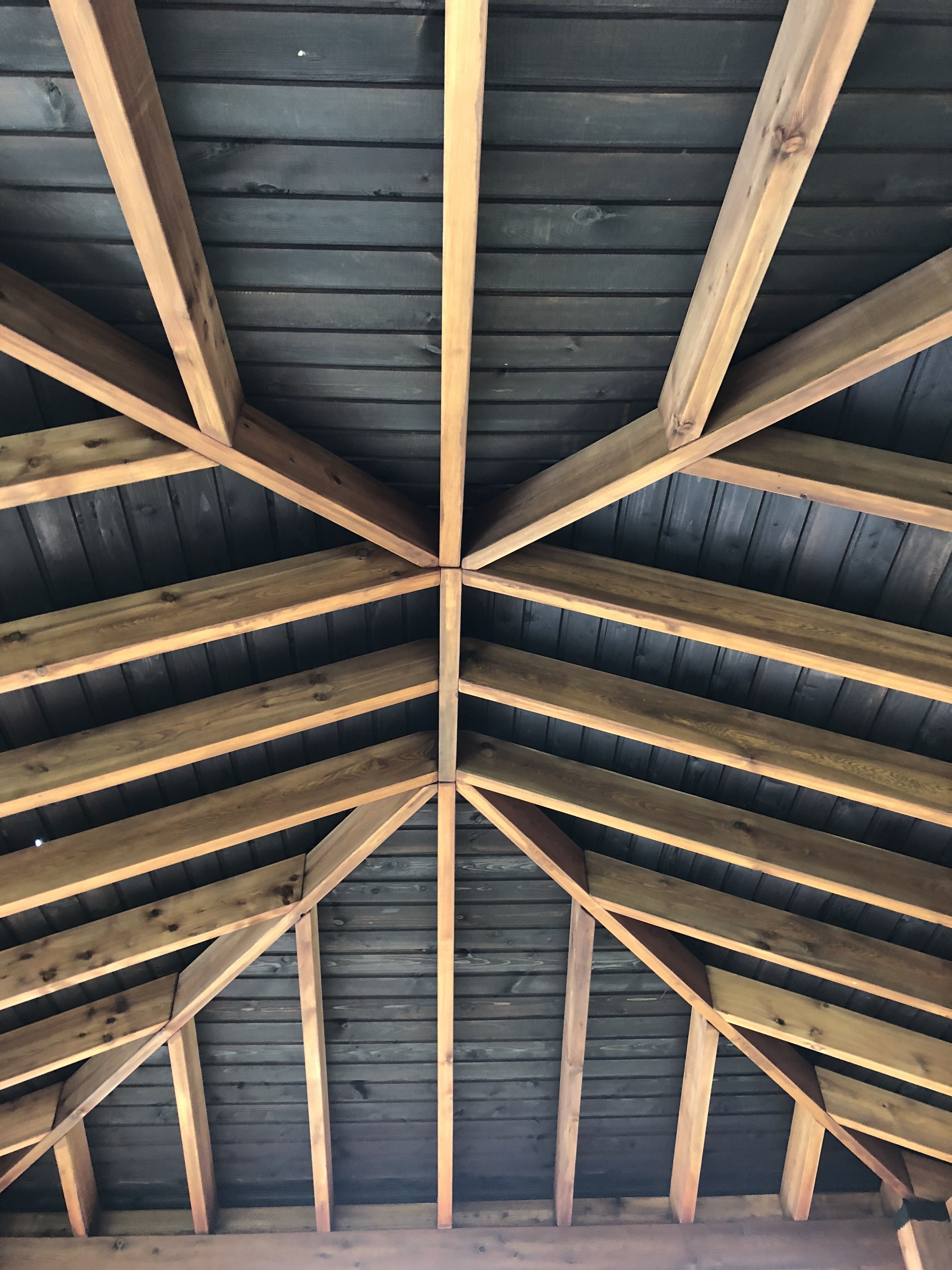

Состав стропильной системы

На фото одноэтажных домов с четырехскатной крышей можно разглядеть их красоту и дизайн, но самое основное скрыто внутри. Стропильная система является основой всей крыши, на ней держится все. Как уже говорилось ранее, для создания каркаса лучше всего подходят прочные породы древесины, а именно: хвойные. Но несмотря на все свои качества, любой природный материал подвержен гниению и разложению . Чтобы предотвратить это, пиломатериалы обрабатываются антисептиками, а для повышения степени возгорания на них наносят антипирены.

«Скелет» данной кровли имеет следующие элементы:

  • Опорный брус или по-другому мауэрлат. Весь вес конструкции распределяется именно по нему, после чего идет по стенам и уходит в фундамент.
  • Стойки – поддерживающие составляющие. Они размещаются на балке или лежне и предотвращают любую деформацию стропильных ног.
  • Стропила. Такой тип кровли имеет в своем арсенале два типа стропильных элементов: диагональные и рядовые. Первые формируют начало вальмового ската, а вторые выполняют опорные функции на трапециевидных скатах.
  • Затяжка. Эту функцию выполняет балка. Она расположена горизонтально и стягивает пару стропильных единиц, дабы стены здания не пошли в стороны от нагрузки.
  • Подкос. Брус, который устанавливается под определенным углом по отношению к стропилам.
  • Верхний прогон. Элемент, соединяющий верхние концы стоек. По своей сути он является опорой для стропил.
  • Обрешетка. Она может быть, как сплошной, так и разряженной. Все будет зависеть от применяемых кровельных материалов.

Если вы далеки от строительства, то вам придется нанимать рабочих, в противном случае вы рискуете сделать что-либо не по технологии и обрушить всю конструкцию крыши.

Почему на Юге России все крыши четырехскатные, а на Севере — двускатные? | БЛОГ СТРОИТЕЛЯ

Вспомнилось мне тут на днях мое путешествие на Кубань. Это было примерно #год назад  Тогда у меня возник вопрос, но я не решился обсуждать его в блоге. А сейчас все же хочется поговорить об одной особенности построек на юге – о крыше домов.

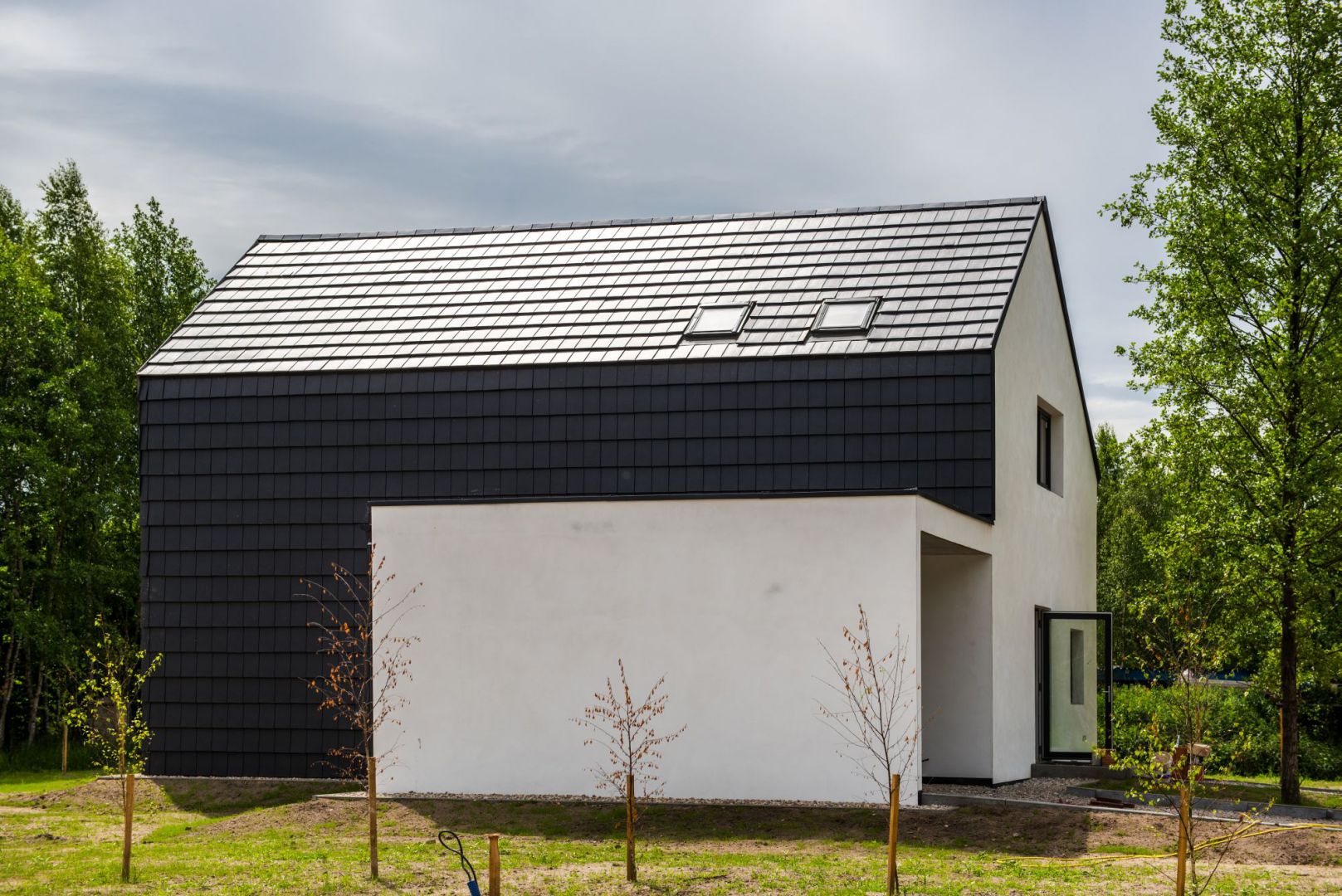

Двускатные современные крыши на Севере страны я строю. Фото автора.

Двускатные современные крыши на Севере страны я строю. Фото автора.

Год назад мы с семьей ездили на отдых на море. Но решили, что совершим поездку не только по курортным городам, но и заедем в различные станицы и другие небольшие поселения. Ведь каждый регион нашей страны – это всегда особенно! Это другая культура, другие люди. А жизнь в городе и в деревне даже одного и того же региона – это всегда «небо и земля».

Я в силу своей профессии знакомился не только с менталитетом людей, но и рассматривал дома. Очень много в кубанских станицах домов как новых, так и старых. Они выстроены из разных материалов. Одни дома могут быть совершенно непохожи на другие. Но большинство из них объединяло одно – четырехскатная крыша. Практически на всех домах – крыши имеют именно 4 ската. Такого нет на севере страны. И сразу возник вопрос – ПОЧЕМУ?!

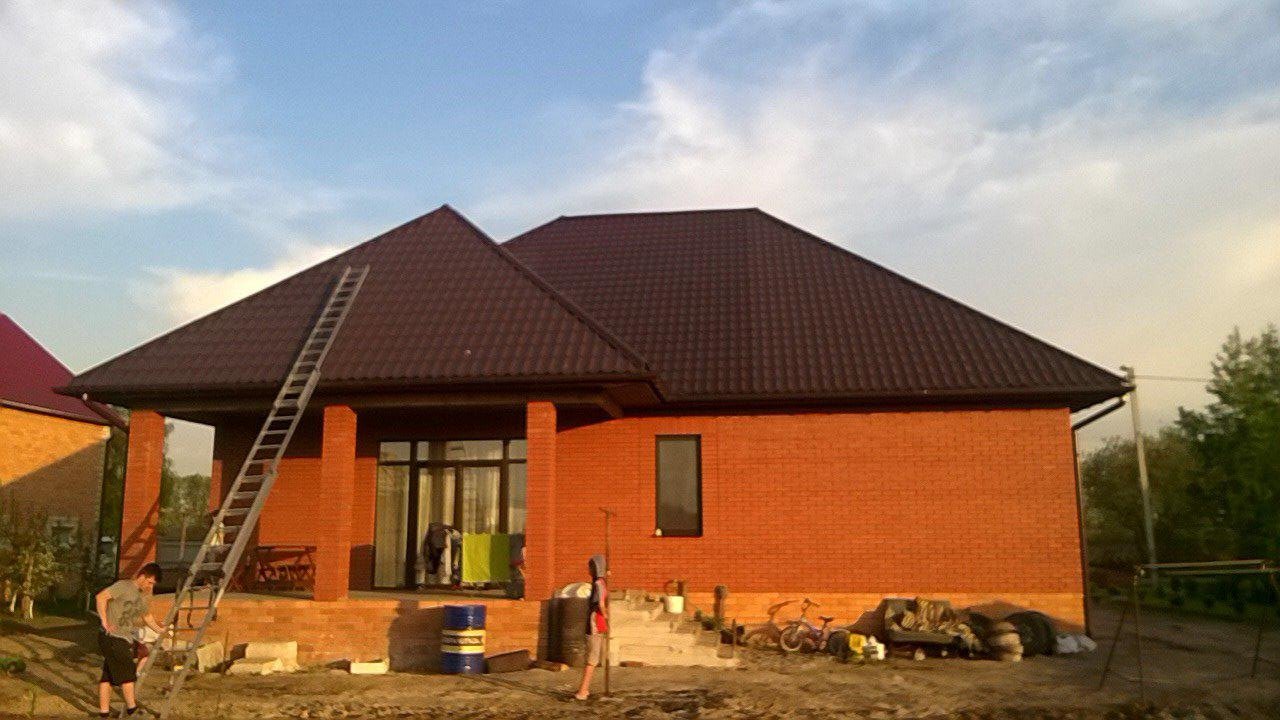

Дом с четырехскатной крышей в Краснодарском крае. Фото автора

Дом с четырехскатной крышей в Краснодарском крае. Фото автора

Я даже у местных жителей спрашивал. Но оказалось, что многие из них даже не задумывались об этом! Так делали раньше, так делают сейчас! С одной стороны – это просто стиль и своеобразная дань традициям. Но есть ли в этом практический смысл?

Я знаю, что у меня очень много читателей, как из Южных, так и из Северных регионов! Было бы очень интересно послушать ваше мнения, ваши знания! Делитесь!

А я выскажу свои мысли. Возможно, они ошибочны! Если это так, буду рад, если меня исправят!

Дом с четырехскатной крышей в Краснодарском крае. Фото автора

Дом с четырехскатной крышей в Краснодарском крае. Фото автора

Вернемся в историю. В северных регионах всегда был лес. Мощный и крепкий. Именно из него и строили большую часть домов. Дома были из крепких бревен хвойных пород деревьев, а крыша, как правило, тоже — древесная тесовая.

На Юге же строили «мазанки». Это дома из тонкой древесины, на которую сверху наносилась глина для того, чтобы постройка была более крепкой, прочной, долговечной.

Прочность южной «мазанки» была значительно ниже, чем рубленых древесных северных домов. Поэтому требовалось более равномерное распределение нагрузки на стены дома. Четырехскатная крыша это обеспечивала.

Дом в туристическом комплексе — казачьей станице «Атамань»

Дом в туристическом комплексе — казачьей станице «Атамань»

Вторая версия – погодные условия. Снег – на Севере. Ветра – на Юге. На Юге они действительно другие. А степная местность усиливает их воздействие на постройки.

Снег легче сходит и очищается с высокой острой двускатной крыши. Но при сильном ветре двускатную крышу и сорвать может. А пологая четырехскатная крыша легче выдержит ветра, но вот выдержит ли нагрузку от снега — неизвестно!

Что скажете? Есть у кого-то версии, почему на Севере преобладают крыши двускатные, а на Юге – четырехскатные?

Читайте так же: Газопровода и близко нет, а я отапливаю дом газом! — Как отапливать дом газом без подключения к магистральным сетям?

Присоединяйтесь к нашему чату по ссылке — «Блог Строителя — чат» либо к нашему чату в Telegram ! Там Вас ждет неформальное общение, ответы на любые вопросы, увлекательные задачки и позитивные эмоции!

Как сделать 2 скатную крышу своими руками фото


Как самостоятельно построить двухскатную крышу – большая статья по устройству

Крыша дома – это один из основных составляющих элементов дома. Она представляет собой верхнюю конструкцию здания, без которой сложно себе представить комфортное проживание. Основными функциями крыши являются защита от снега, дождя и иных осадков, а также сохранение тепла в холодное время года и защита от перегрева в летние месяцы. В наши годы существует большое разнообразие крыш на любой вкус и кошелек. Однако самыми распространенными и популярными в любые времена являются двухскатные крыши, которые являются универсальными, незатратными и простыми в установке. О том, как правильно сделать двухскатную крышу своими руками мы поговорим в сегодняшней статье

Конструкция двухскатной кровли является наиболее распространенной в частном строительстве. Как понятно из названия данного вида крыши, она выполняется в виде двух скатов или, проще говоря, в виде треугольника. Такие крыши легко и быстро монтировать, они достаточно долговечны и их внешний вид находит множество поклонников, так как сочетает в себе вид русской избы и современной постройки. Обладая необходимыми знаниями, ее можно сделать самостоятельно, используя доступные инструменты.

Устройство стропильной системы двухскатной крыши

Стропильная система современной двухскатной крыши состоит из множества элементов, каждый из которых равномерно перераспределяет вес конструкции и грамотно передает ее на стены дома. На рисунке ниже показана конструкция двухскатной крыши дома с ее основными узлами и элементами стропильной системы.

Разберем каждый из элементов, показанных на схеме, отдельно:

  • Стропильная нога — основная часть в конструкции стропильной системы двухскатной крыши, представляющая собой наклонный элемент, прокладываемый через всю кровлю. Для его создания выбираются наиболее прочные брусья, поскольку стропильная нога помимо веса кровельного материала и обрешетки может нести на себе вес осадков в виде снега;
  • Мауэрлат — так называемый «фундамент» крыши, являющийся основной опорой для всей конструкции, распределяющей нагрузки на стены. Представляет из себя брус или толстую доску, на которую опираются стропильные ноги и который является «прокладкой» между стеной и кровлей;
  • Затяжка (стяжка)— распорка, лежащая в основании треугольника, усиливающая прочность. Затяжка выполняет двойную функцию, так как к нижней ее части монтируется потолок;
  • Прогоны — коньковые крепятся в верхней части, боковые в центре стропильных ног. Задача прогонов — удержание стропильных ног от падения и «складывания»;
  • Стойка — располагается в центральной зоне, непосредственно под коньком. Служит опорой, передает нагрузку на затяжку;
  • Лежень — дополнительный элемент, на который опирается стойка;
  • Обрешетка — доски, которые монтируются поперек стропил. Обрешетка предназначена для укладки на нее кровельного материала (в самом простейшем случае) и для обеспечения дополнительной жесткости всей стропильной системы.

Данная схема крыши является универсальной для множества построек, но в зависимости от сложности конструкции сюда могут добавляться специальные элементы, придающие устойчивость и жесткость всей стропильной системе.

Угол наклона двухскатной крыши

Выбор приемлемого угла наклона крыши является значимой задачей, но у многих строителей она отходит на второй план, что неверно. Стандартными считаются так называемые щипцовые сооружения, имеющие прямые скаты. Оптимальный угол наклона двухскатной крыши составляет в среднем 30°-45° (за основу берется угол в основании равнобедренного треугольника).

От выбора угла наклона будет зависеть, насколько хорошо верхняя часть дома станет противостоять следующим факторам:

  • нагрузка от ветра и дождя;
  • давление выпавшего снега;
  • вес отдельного объекта, находящегося на крыше, например, человека.

Первые два пункта необходимо учитывать с особой тщательностью, так как просчет в выборе наклона крыши может стоить больших финансовых потерь и здоровья в случае обрушения.

Пример: чем больше угол, тем меньше нагрузка на кровлю от осадков, однако возрастает угроза повреждения ветром из-за создаваемой парусности (крышу просто может сдуть). Также повысится шумовой эффект, если кровельным материалом выбран металл.

Важно обратить внимание на рекомендации производителей, касающиеся использования того или иного продукта. Взгляните подробнее:

  • Рулонные материалы: предварительно рассчитывается количество слоев. Чем их больше, тем ниже можно делать крышу. Двойной настил — от 10-15°;
  • Наборные элементы: к ним относится черепица (в том числе мягкая) и шифер. Угол наклона стропил выставляется от 20°;
  • Металлочерепица: придерживаться следует уклона от 14°;
  • Профнастил: его листы должны размещаться под углом от 12°;
  • Ондулин: разрешается придерживаться показателя от 6°.

Таким образом при проектировании крыши и выборе угла наклона важно заранее знать каким кровельным материалом вы будете ее покрывать. Как видно, минимальный угол наклона двухскатной крыши может быть 6°.

Виды стропильных систем для двухскатных крыш

Большинство стропильных систем для двухскатных крыш делится на два основных вида — висячая и наслонная. Первый вид является наиболее распространённым. Разберем подробно оба вида.

Висячая стропильная система двухскатной крыши

Данный вид кровельных конструкций используется исключительно в случае, когда стены дома находятся на расстоянии до 10 м друг от друга и между ними нет опорных перекрытий. Стропила (ноги) стыкуются только с боковыми частями дома в виде мауэрлата. Минусом двухскатной крыши с висячими стропилами является возможность ее повреждения из-за распирающей нагрузки, так как между стропилами в данном случае не предусмотрены растяжки.

Наслонная стропильная система двухскатной крыши

Отличием наслонных конструкций является наличие дополнительной подпорки в виде стены или другой опоры. Наслонная стропильная система устанавливается с опорами, которые крепятся на промежуточные стены. Данная конструкция позволяет закрывать большие пролеты без ущерба жесткости всей стропильной системе.

Отдельно стоит рассказать еще о нескольких видах двухскатных крыш. По конструкции двухскатная крыша может быть выполнена в следующих вариантах:

  • симметричная двухскатная крыша;
  • ассиметричная двухскатная крыша;
  • двухскатная ломаная крыша.

Отличия данных конструкций понятны из названия. В зависимости от проекта вашего дома и от дизайнерских решений крыша может быть ассиметричной, то есть иметь разные углы наклона в основании. Такая крыша немного сложнее в монтаже, нежели обычная симметричная крыша, имеющая в своем основании равнобедренный треугольник, но опытному мастеру не составит труда возвести такую конструкцию.

Также весьма распространена двухскатная ломаная крыша. Стропила такой крыши как бы немного обломаны у основания. Такие крыши практически не задерживают на себе осадки и позволяют выиграть в чердачном пространстве для обустройства мансарды.

Расчет двухскатной крыши

Часто у начинающих строителей перед проектированием и расчетами на закупку материала возникают вопросы по поводу того, как узнать длину стропил двухскатной крыши. Для этого важно на этапе проектирования знать, какой будет ширина здания, для  подбора стропил стандартного размера, чтобы не пришлось их сращивать, жертвуя их несущей способностью. Вместе с этим нужно не забыть об угле наклона крыши. Все эти факторы в конечном итоге будут влиять на расчет длины.

Итак, для вычисления длины стропил такой крыши нужно разделить треугольник, образованный стропильной системой на два прямоугольных треугольника. Дальше, зная ширину здания и угол наклона крыши можно определить высоту конька двухскатной крыши. Зная два катета прямоугольного треугольника и используя теорему Пифагора, можно вычислить гипотенузу каждого прямоугольного треугольника, которая и является необходимой длиной стропил нашей крыши.

В итоге, для определения окончательной длины, к полученному значению нужно прибавить еще 30-50 см. для обеспечения свесов крыши.

Все проведенные расчеты по определению высоты конька (она же высота фронтона) и длины стропил наглядно показаны на изображении:

Из всего вышесказанного можно сделать вывод, что двухскатная крыша является наиболее дешевым и универсальным видом кровли для частного дома. Есть примеры, когда с помощью подручных средств люди возводили двухскатную крышу самостоятельно в одиночку. Но все же советуем вам пользоваться помощью специалистов в таких вопросах, ведь грамотно сделанная крыша над головой — это комфорт и уют в доме.

Проектирование конструкции двухскатной крыши дома

Первым и основополагающим этапом постройки двухскатной крыши является ее проектирование. Мы уже говорили о том, что от выбора угла наклона крыши будут зависеть нагрузка, воспринимаемая кровлей, и, как следствие, выбор кровельного материала, который сможет противостоять осадкам и нагрузкам от этих осадков и ветра.

На данном этапе создаются чертежи конструкции будущей кровли и проводятся все необходимые расчеты. Это необходимо, в первую очередь, чтобы иметь представление об общем виде крыши и ее размерах, а также чтобы учесть все предполагаемые максимальные нагрузки.

После проектирования у вас на руках будет весь пакет документов, в которых будут указаны все размеры будущей крыши, ее площадь для закупки кровельных материалов, полная номенклатура пиломатериалов, используемых в постройке. Наличие списка с номенклатурой пиломатериала позволит не потратить лишних средств на его закупку, так как при строительстве крыши пиломатериал — это основная статья расходов.

После того, как выполнены все проектные работы, переходят непосредственно к строительным работам. При проведении работ своими руками экономится половина бюджета, который мог бы пойти на оплату строителям. При это важно помнить о соблюдении всех норм и правил, чтобы конечный результат оправдал ожидания.

Строительство двухскатной крыши пошагово
Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы. Подробнее о закреплении мауэрата рассказано в данном видео

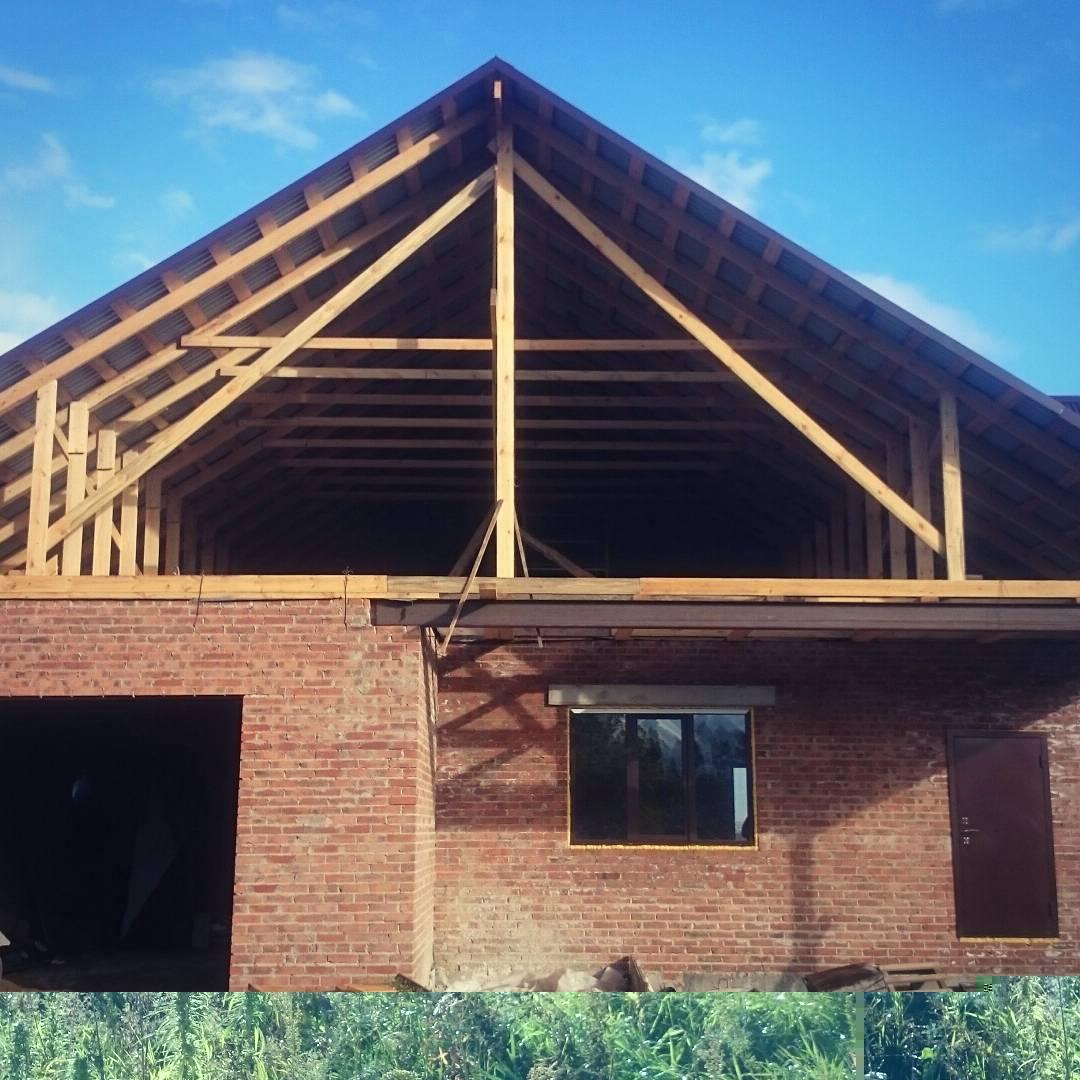

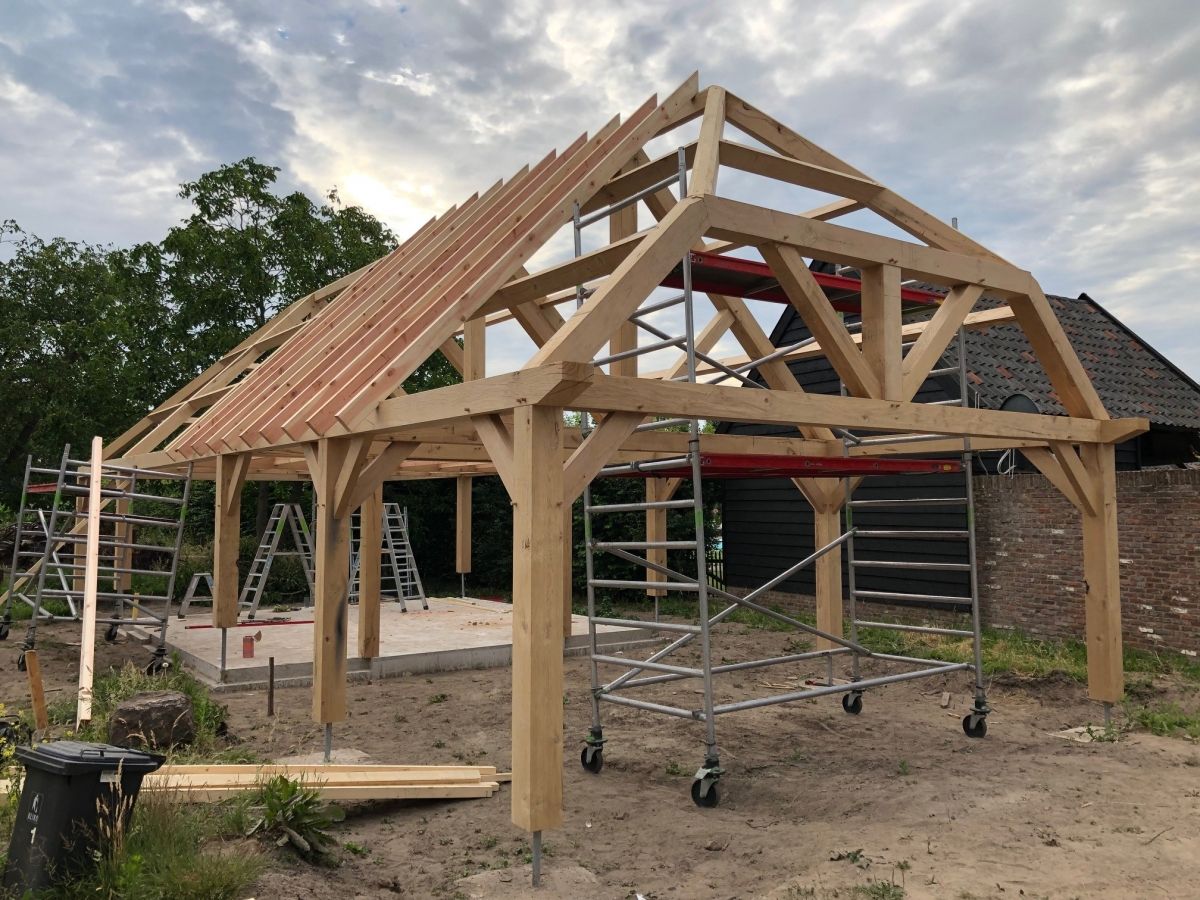

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно). При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб. Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

На заключительном этапе монтажа двухскатной крыши  производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

Помогла статья? Оцените ее



Скатные крыши — виды форм и конструкций | Своими руками

Скатная крыша считается наиболее подходящей для нашего климата. Снег и дождевая вода с наклонных плоскостей отрываются сами, а внутреннее пространство можно использовать как чердак или жилую мансарду.

Крыши с пандусной конструкцией отличаются разнообразием форм. Они могут быть одно- и двухскатные, шатровые, шатровые (полукорпусные), мансардные (ломаные), разветвленные .

При желании можно сделать крышу на изогнутых (крутых) коньках.Но чем красивее форма крыши, тем сложнее ее установить. Работа потребует от плотников и кровельщиков высокого профессионального мастерства, которое оплачивается недешево. Словом, хотите немного сэкономить — закажите проект дома с простой двускатной крышей.

Виды скатных крыш

1 — Однопроходный
2 — Фронтон (фронтон)
3 — Четырехточечный (бедро)
4 — Полушерстяная канитель
5 — Мансарда
6 — Полушерстяная GVA
7 — Многокорпусная застежка

Деревянная классика

Большая часть несущей конструкции крыши сделана из дерева: досок и балок. Достоинства такой стропильной системы очевидны — это доступность материала, простота монтажа и подгонки, небольшой вес. Самый простой из всех — это простой обрезной пиломатериал. Строганная древесина камерной сушки стоит дороже, но менее подвержена деформации и вредителям. Клееный брус — отличный, но дорогой материал, поэтому его обычно изготавливают из важнейших фрагментов стропильных систем. Из деревянных двутавров можно сделать стропила или прогоны. Лежни, мауэрлаты, стойки, ригели и другие элементы должны быть изготовлены из пиломатериалов.


Ссылка по теме: Вальмовая крыша своими руками — расчеты


Крыша считается как

Поперечное сечение стропил зависит от расчетных нагрузок, то есть от индивидуальных конструктивных особенностей каждой кровли. Оптимальное сечение для стропил любой конструкции — сечение 50 х 150 мм или 50 х 200 мм.

Среднее расстояние между стропилами 0,5-0,9 м. На крышах с уклоном более 45 ° это расстояние может увеличиваться до 1,2 м, а на крышах с большой нагрузкой, наоборот, уменьшаться до 0,6 м. Точнее, шаг установки стропильных ног можно определить исходя из расстояния между опорами несущей конструкции и типа рубероида. Длина стропильной ноги варьируется от 3 до 6 м.

Стропильные системы прямые

Самая простая и недорогая стропильная система состоит из пары стропильных ног, соединенных горизонтальной затяжкой, которые могут располагаться как снизу, так и снизу (в данном случае она служит балкой перекрытия) и сверху (в данном случае он называется ригелем).Затяжка служит опорой для стропил и не дает им разойтись. Такие конструкции обычно устраивают в зданиях с легкими стенами, а также в домах без внутренних несущих стен и пролетом крыши 7-12 м. Для больших пролетов конструкция может быть сложной и включать в себя дополнительные элементы, например, стойки (сваи) с подкосами.

Чертеж 2. Стропила с балками-затяжками

1 — стропильная опора
2 — мауэрлат
3 — болт Щ (стяжной)
4 — противоветровая доска

Готовые стропильные системы

Конструктивные возможности традиционных стропильных систем ограничены геометрическими параметрами бруса, из которого они изготовлены. Для перекрытия значительных проемов часто используют деревянные фермы-полуфабрикаты — готовые ферменные конструкции с наклонными подкосами и вертикальными стойками, соединенными между собой зубчатыми пластинами. Стандартные фермы используют для устройства односкатных или двускатных крыш с небольшим уклоном ската. Под заказ делают фермы для устройства крыш с мансардой. Монтаж таких изделий происходит быстро, но нужно учитывать, что для работы вам может понадобиться строительный кран.

Комбинированные системы

Жилые помещения на чердаке выполняются с помощью чердачных ферм, относящихся к комбинированному типу стропильных систем. В ломанной конструкции кровли (полуоси или вальмовой) используются 4-х скатные плоскости, расположенные под разными углами. Этот тип конструкции несколько сложнее спроектировать и возвести, чем обычные двускатные крыши.

Имеет двухъярусную конструкцию: верхняя часть фермы работает как распорная конструкция (с балками-затяжками), а нижняя часть — как несущая ( например , анкерный болт).
1 — стропильная опора
2 — стойка (шпиндель)
3 — ригель
4 — Ход
5 — Мауэрлат
6 — рычаг
Max, расстояние между концевыми опорами -16 м


Ссылка по теме: Стропильная система крыши


Жесткое решение

Конструкции крыши необходимо придать жесткость. Во-первых, это делается в процессе возведения стропильной системы — чтобы ее элементы не уходили. Стропильные ноги после установки соединяются между собой противоветровыми досками, прибиваемыми под углом.Доски крепятся со стороны мансарды, чтобы они не мешали установке покрытия. Противоветровые доски могут служить постоянными ребрами жесткости в том случае, если у крыши крутые скаты и на чердаке нет жилых помещений. Дополнительную жесткость кровле придает обрешетка. Если устроен жесткий настил, противоветровые щитки снимаются после установки.

Чертеж 4. соединение стропильных ног болтом
1 — соединение в полупоток («ласточкин хвост» 2 — соединение без разреза с накладками.


Виды крыш — плюсы и минусы

Красивая крыша — предмет законной гордости владельцев. Однако, выбирая форму «шляпы» для дома, стоит обращать внимание не только на модный дизайн, но и на практичность дизайна. Какие крыши наиболее удобны и экономичны в строительстве и эксплуатации?

ОДНОКОМПОНЕНТНАЯ КРЫША

  1. Проще всего сделать односкатную крышу.

Его стропила наклонены в одну сторону и опираются непосредственно на стены разной высоты, а такие конструктивные элементы как конек, стойки и подкосы отсутствуют.Уклон односкатной крыши обычно небольшой, поэтому для регионов с большим количеством осадков она не подходит. Во влажном климате эту конструкцию обычно используют для возведения небольших построек хозяйственного назначения. Но в жарких засушливых регионах односкатные крыши очень распространены. Они покрывают постройки пролетом не более 6-8 м. В больших домах односкатные крыши часто «разбиваются» на несколько небольших одноплоскостных плоскостей, направленных в разные стороны. Помните: тяжелый рубероид нужно спланировать заранее!

ДВУХКРЫША

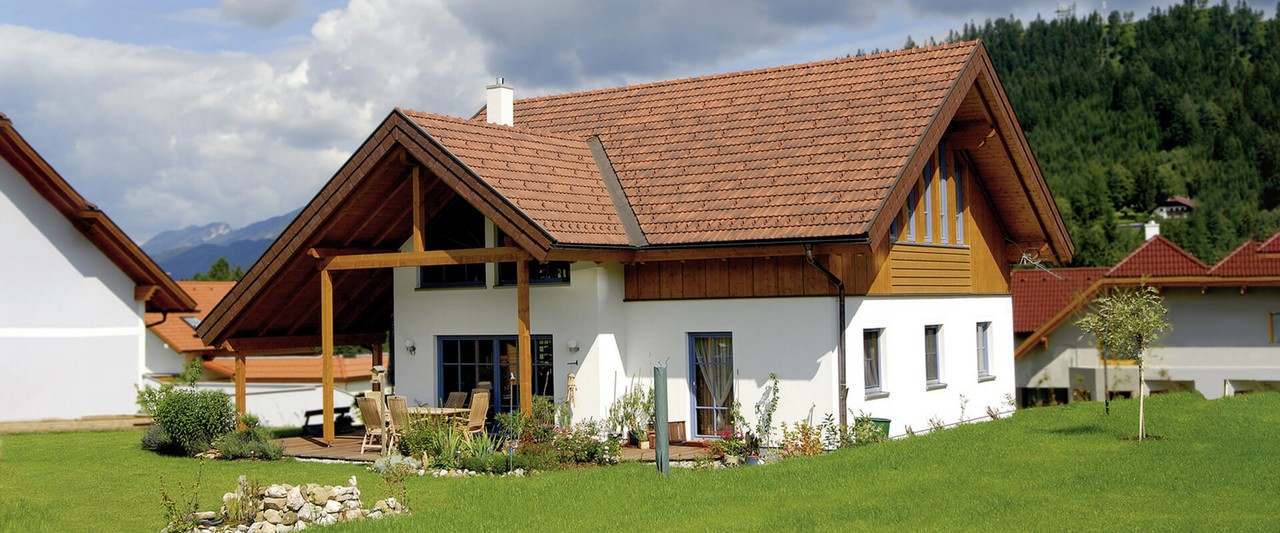

  1. Наиболее распространенная в частных домах двускатная крыша По своей конструкции лучше всего подходит для простых прямоугольных построек.Две наклонные плоскости крыши расположены по длинным сторонам дома, переходя в конек, а с торцов ограничены треугольными стенами — фронтоном или щипцами (благодаря чему такие конструкции еще называют двускатными). Коньковая планка опирается на верхнюю часть фронтонов. Стропильная система не очень сложна в исполнении и в разрезе напоминает букву А. Наличие двускатных стен очень удобно для организации освещения — стандартные окна легко вставляются в вертикальные плоскости.На ровных прямых склонах удобно укладывать любой рубероид, а количество отходов будет минимальным.

КРЫША LAMINA

  1. Крыша, нижняя часть которой имеет больший уклон, чем верхняя, является вариантом двускатной системы. Однако, в отличие от простой двускатной крыши, ломаная конструкция позволяет более рационально использовать подкровельное пространство. Обычно здесь бывает жилая мансарда, поэтому конструкцию часто называют «мансардной». В нижней части ломаной кровли уклон составляет 65-80 °, а в верхней — 25-30 °.Система скатной кровли несколько сложнее по исполнению, чем двускатная, но позволяет «совместить крышу со стеной» и тем самым немного сэкономить на стенах.

ПОЛОВИНА КРЫШИ

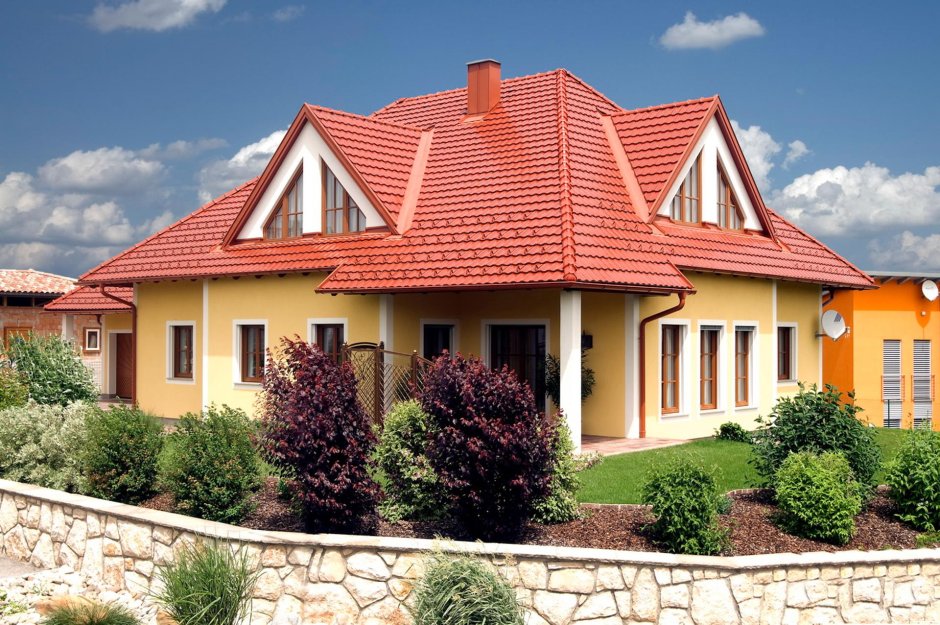

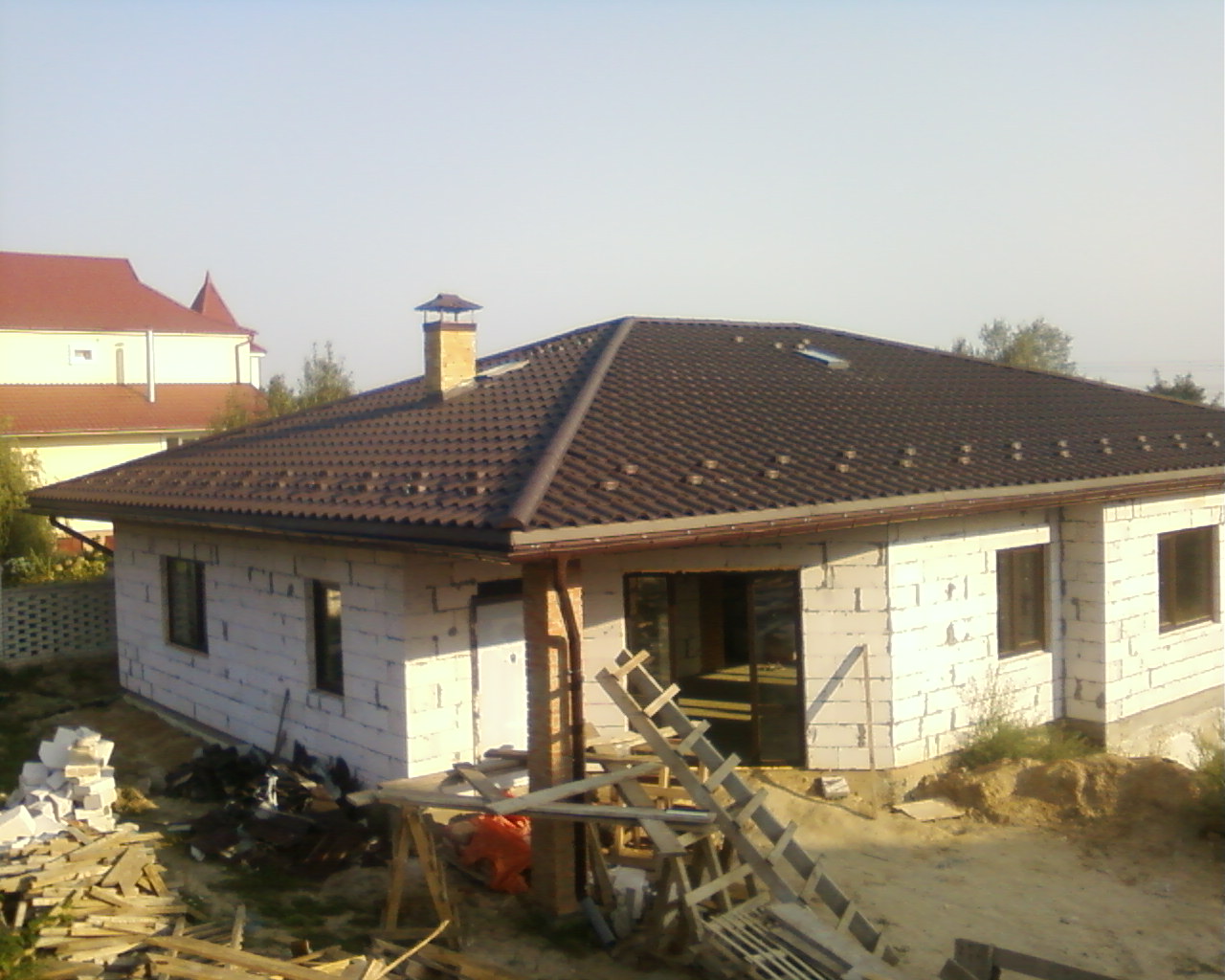

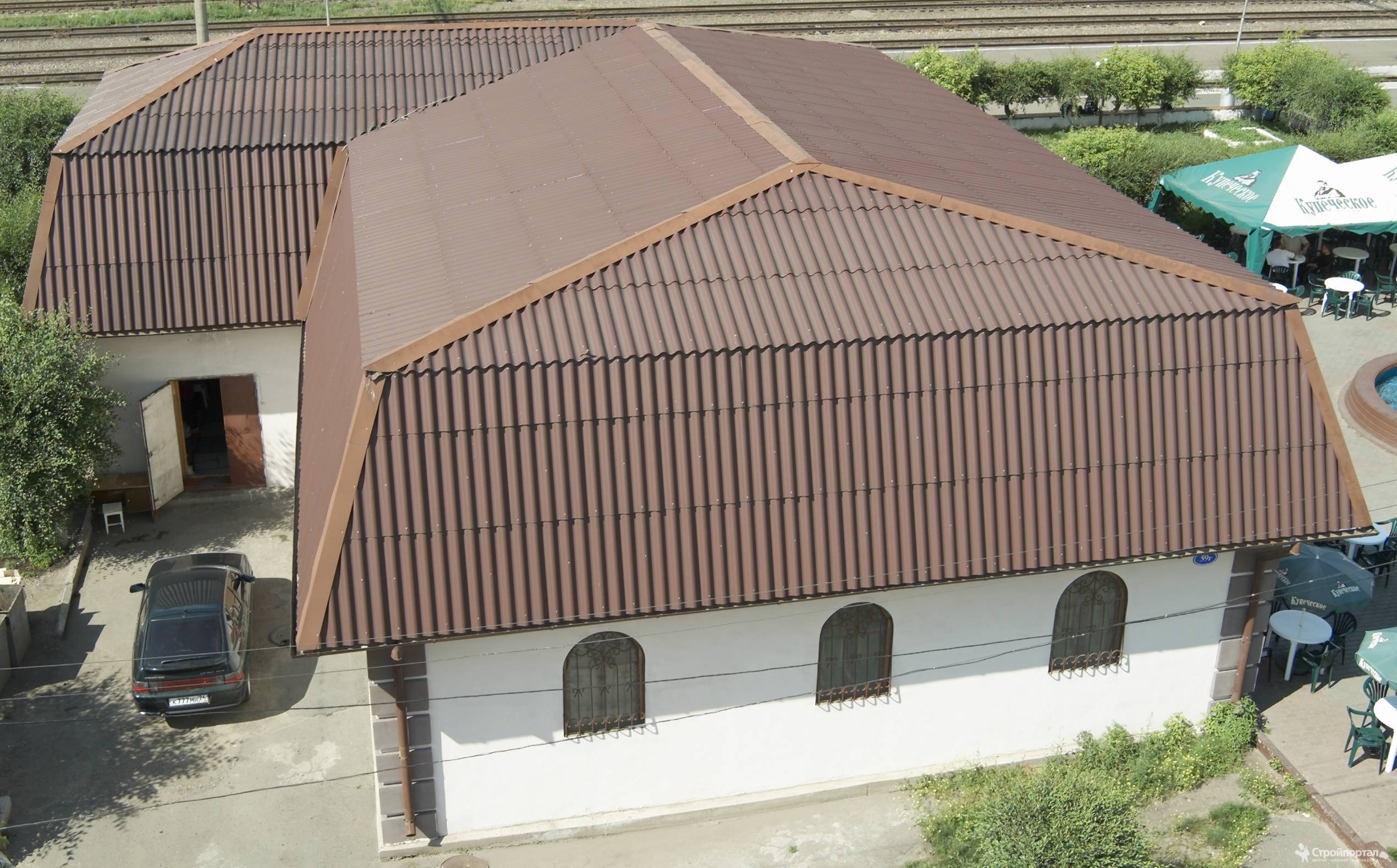

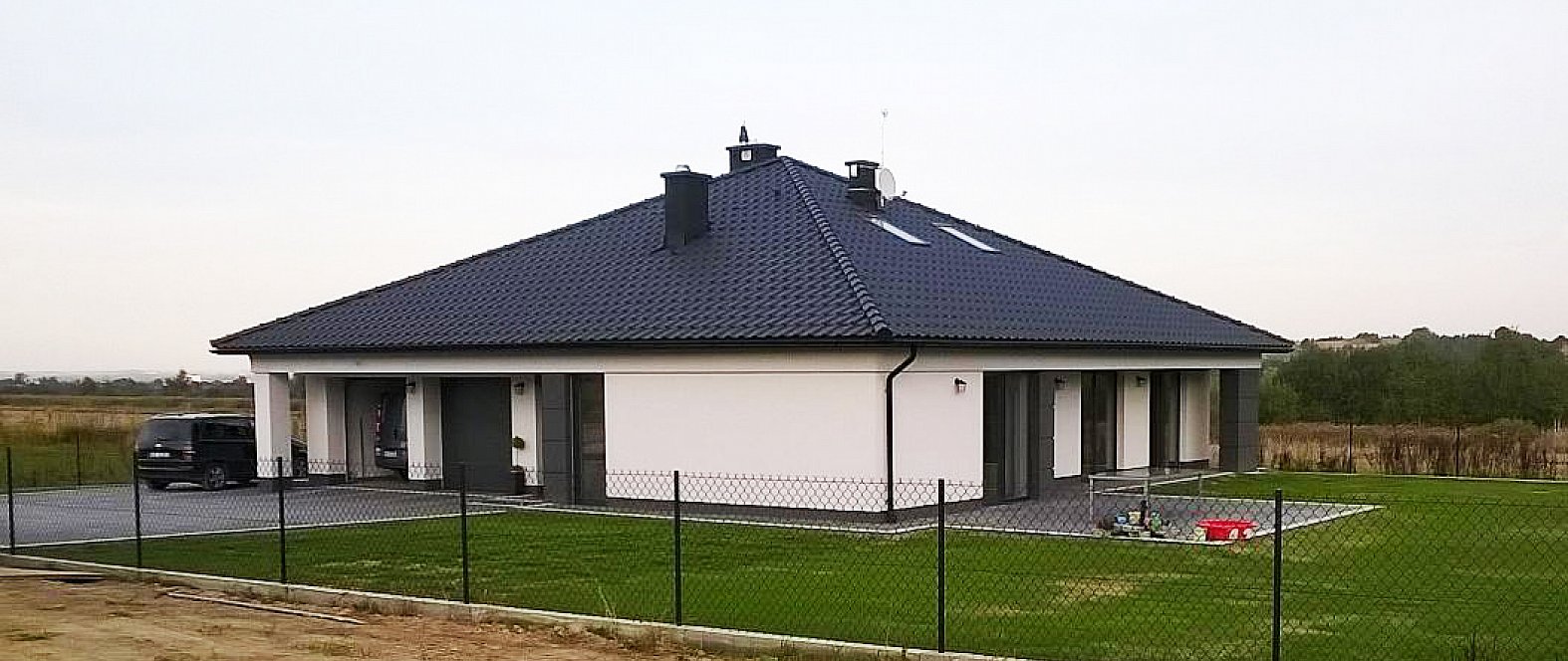

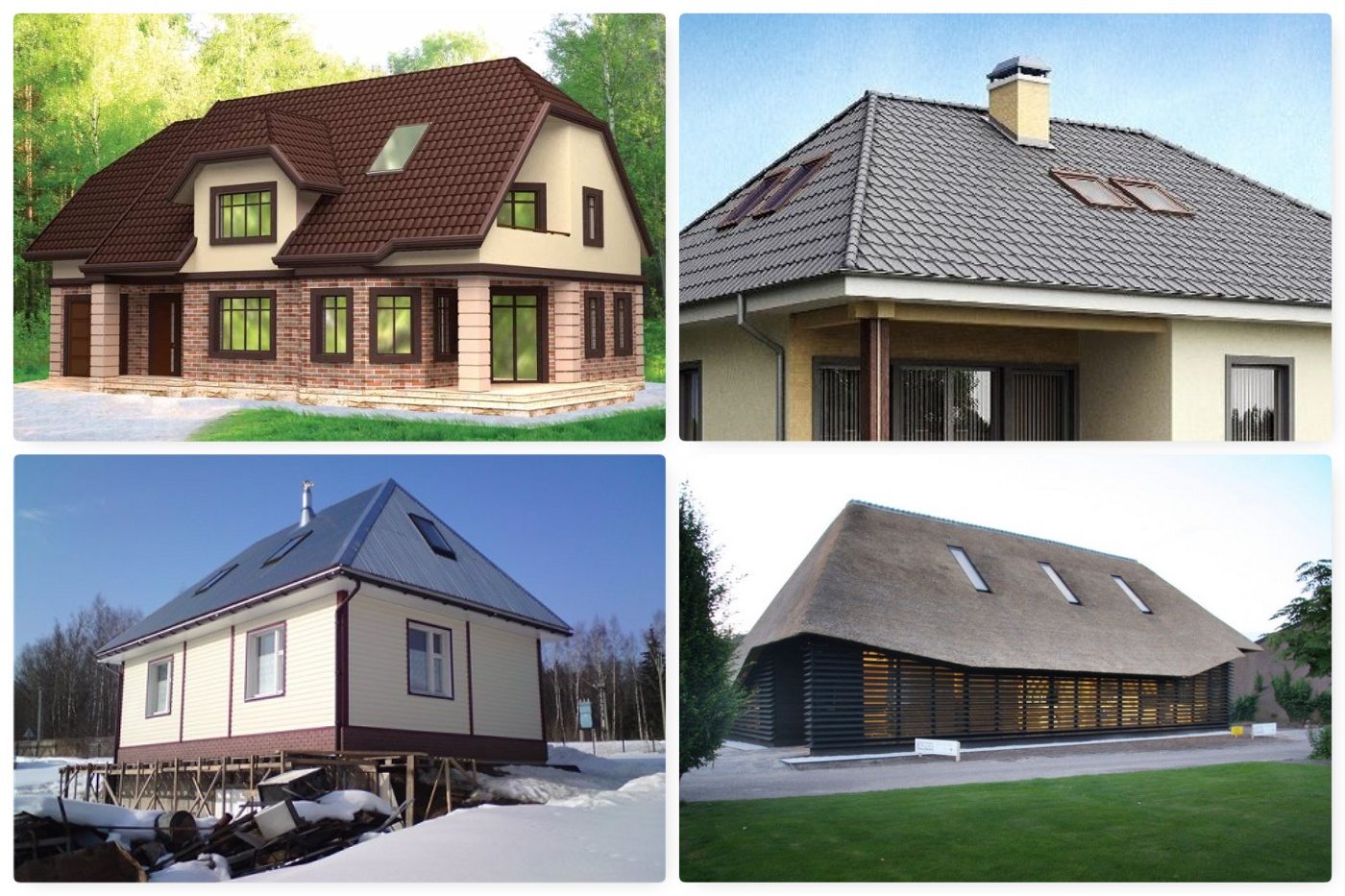

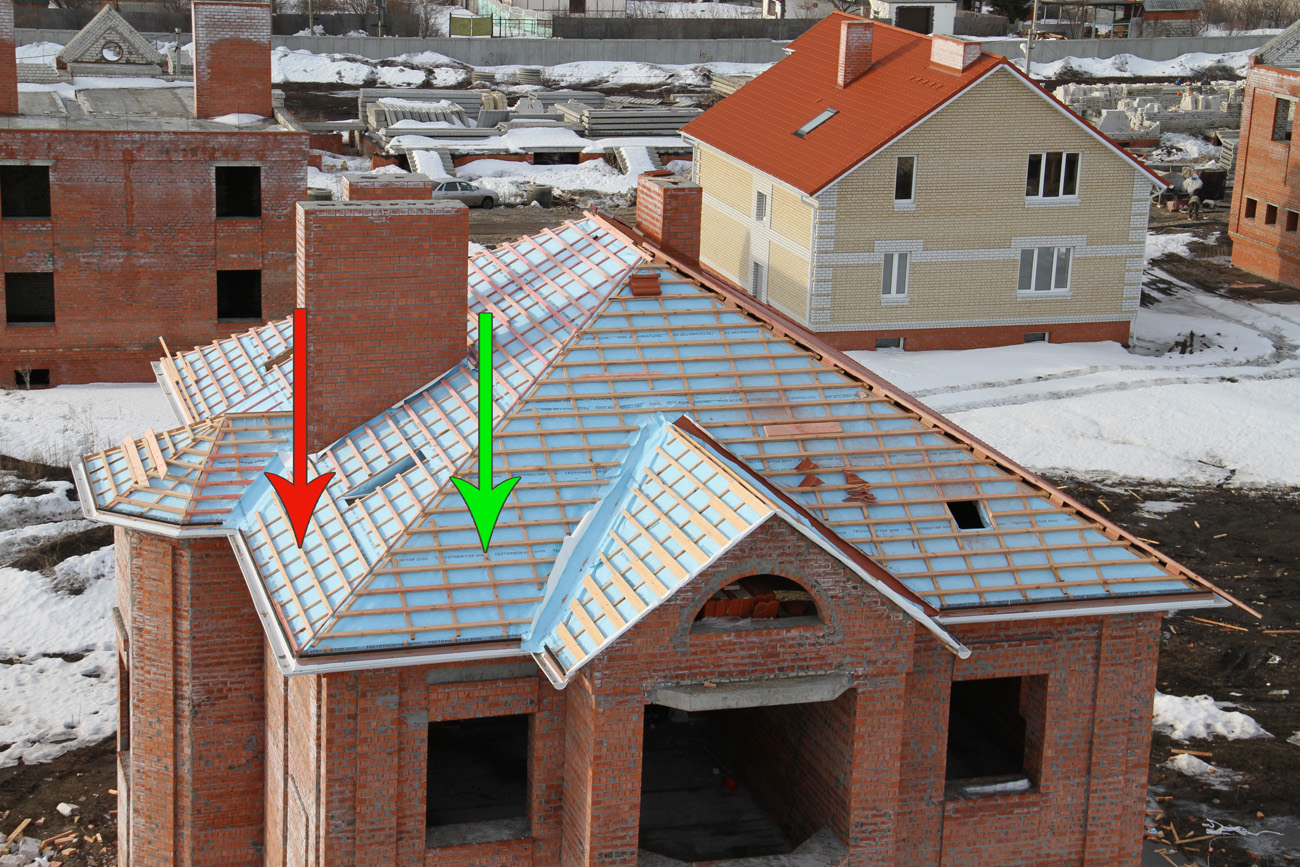

  1. Четырехступенчатая вальмовая крыша характеризуется наличием наклонных со всех сторон от дома скатов (вальм) и отсутствием фронтонов на фасадах дома. Такая крыша придает зданию солидность, поэтому ее обычно накрывают большие постройки. Небольшую постройку вальмовой крышей можно визуально «придавить».Конструкция стропильной системы сложнее двускатной (обычно используются слоистые стропила с затяжками и стойками в крайних точках конька). Также усложняются вопросы освещения: в вальмовую крышу вставляются специальные мансардные окна (устанавливаются в пандусах под откосом) или небольшие «домики» — слуховые окна встраиваются в стропильную систему.

ВАЛ КРЫШИ

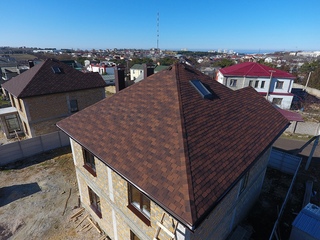

  1. Вальмовая тентовая крыша состоит из четырех одинаковых лучей, сходящихся в одной точке.Такая крыша не имеет конька и подходит только для квадрата в плане построек небольших размеров. В больших домах «палатку» обычно прикрывают только башенки. Чаще всего на дачных участках такую ​​крышу украшают садовые беседки.

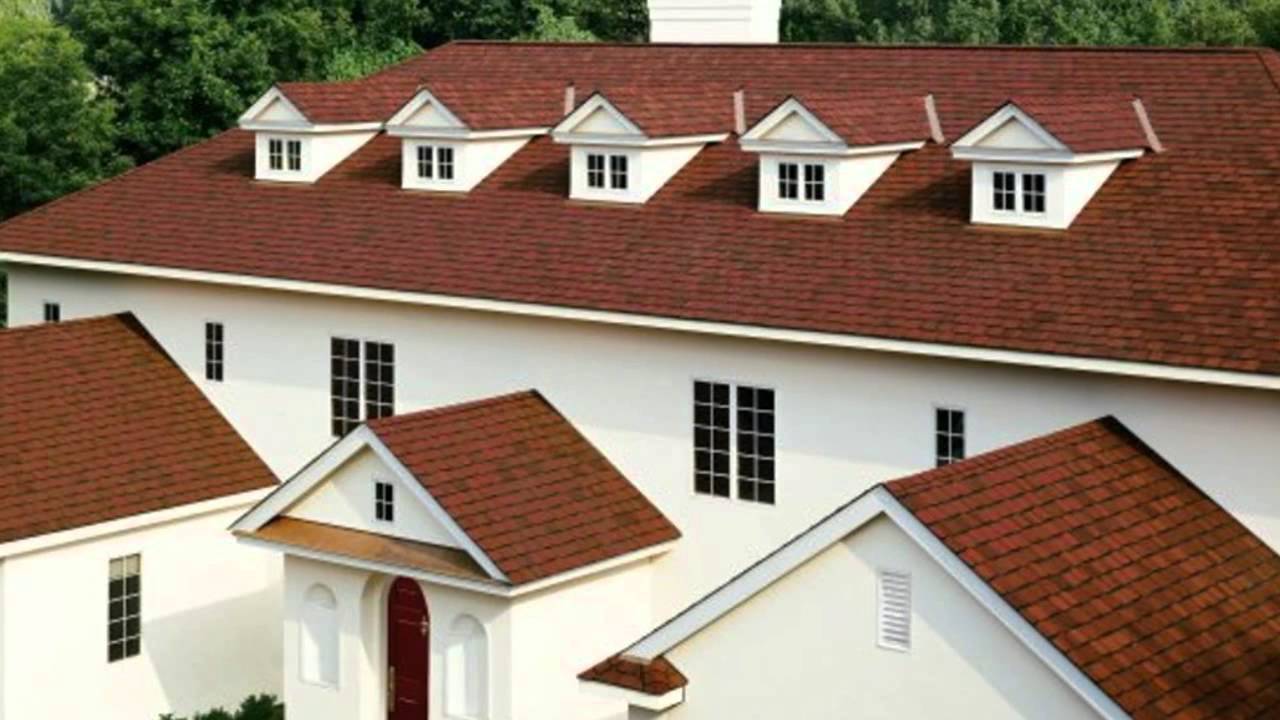

КОМПЛЕКСНЫЕ ВИДЫ КРЫШИ

  1. При совмещении простых типов крыш возникают сложные конструкции. Если в доме есть выступы, перепады уровней и впадины, необходимость в крыше сложной формы возникает сама собой. Сложную крышу на простом в плане доме сделать можно, но не очень целесообразно.Строительство крыши сложной конфигурации обойдется дороже, чем обычная двускатная конструкция. Кроме того, форма с большим количеством ребер и перегибов будет иметь слишком много стыков, что со временем может вызвать протечку.


Что нужно учитывать при строительстве скатной кровли своими руками

Чтобы впоследствии не столкнуться с неожиданными техническими проблемами и завышенной ценой на крышу, кроме формы, нужно учитывать другие критерии:

Расстояние между несущими стенами.

При больших пролетах и ​​отсутствии промежуточных опор обычная стропильная система может оказаться слишком сложной для выполнения. Тогда лучше выбирать готовые фермы заводского изготовления.

Способ устройства мансарды.

Для разных функций нужна разная полезная высота и разное количество незанятого пространства. Для жилого чердака потребуется более мощная стропильная система, способная выдержать вес не только покрытия, но и теплоизоляции и отделочных материалов.

Угол наклона лучей.

Следует рассчитывать с учетом климатических особенностей местности (ветровые, снеговые нагрузки, осадки и т. Д.) И предлагаемого кровельного покрытия. Вес кровли. От него зависит сечение элементов стропильной системы. У легких покрытий поперечное сечение может быть меньше, а значит, меньше расход пиломатериалов.

Задайте форму крыши

Пространственная конструкция скатных крыш определяется наклонными балками-стропилами, которые одним концом опираются на внешние стены, а другим — на коньковый прогон. Чтобы равномерно распределить нагрузку на внешние стены, используется опорный брус — мауэрлат. В срубах его роль выполняет верхний венец сруба, в каркасных — верхняя перевязка. В домах из кирпича или бетонных блоков мауэрлат укладывают на анкера, выступающие из стены чердака или внахлест, и прижимают, затягивая болты. Под мауэрлат необходимо укладывать гидроизоляцию.


Ссылка по теме: Строительство мансардной крыши своими руками — важные вопросы и аспекты


Незагрязненные системы

Безответственные анкерные системы применяются в домах большой ширины.Такие стропила состоят из пары стропильных ног, нижние концы которых опираются на стены. Верхние концы, соединенные друг с другом, поддерживаются полосой, поддерживаемой столбами, или опорными рамами, состоящими из нижних полос, стоек и стоек. Усиление конструкции дополнительными опорами позволяет преодолевать расстояние до 16 м.

СОВЕТ

Для мансарды толщина стропил должна быть более 250 мм. Лучше использовать качественный клееный брус.

Крепление стропил

Способ крепления стропильных конструкций зависит от размеров кровли. Традиционные столярные соединения выполнить довольно сложно и отнимают у мастеров много времени. Сегодня крепление стропил друг к другу, к мауэрлату, подкосам, стойкам все чаще осуществляется с помощью специальных металлических креплений для деревянных конструкций: плит, уголков, кронштейнов, болтов и шпилек. Для небольших крыш простой конфигурации можно использовать гвозди и саморезы с обязательным использованием фанерных накладок.Места соединения резьбовых элементов укрепляются шайбами ​​или планками, предотвращающими попадание болтов в древесину.

Строительство скатной кровли — ошибки

Без стыковки

1. Казалось бы, доски, из которых собирали эти стропила, распилили тупой пилой. Но самое главное, здесь не предусмотрена четкая стыковка несущих элементов конструкции крыши, от которой напрямую зависит благополучие скатной крыши. Стропила соединяются анкером, что может спровоцировать появление не учтенных проектом внутренних напряжений. Последствия такого бездействия непредсказуемы. Еще один тревожный симптом — трещины в основных несущих элементах — стропилах, балках, ветровых шпалах.

Неточная резка

2. Тут строители промахнулись с распилом. В результате стропильная нога не фиксировалась на ходу. Чтобы обеспечить устойчивость элемента, под опорную часть выреза поместили стружку.Через некоторое время стропила лишились спасательной основы (просто выпали стружки) и сейчас находится в неустойчивом положении. Того и посмотрите соскользнет с бега. И если строители ошиблись в одном месте, это нормально, так что нет. Им удалось испортить все стропила. Возникла аварийная ситуация.

Куча ошибок

3. Деревенские жуки скажут спасибо строителям, построившим эту крышу. Ведь доска с видом (то есть с остатками коры на концах) — излюбленное лакомство короедов.Кроме того, они вывели потомство под корой. Как говорится, и стол, и дом. Стропильная конструкция также вызывает бурю негодования. Стропила не состыкованы и не входят в узел конька. Стеллажи устанавливаются произвольно. Устойчивость крыши вызывает большие сомнения. Что ж, геометрические погрешности видны невооруженным глазом.

Опасная комбинация

4. Дерево и металл плохо уживаются друг с другом. Дело в том, что эти материалы имеют диаметрально противоположные коэффициенты теплопроводности.Холодное оружие с резким перепадом температуры покрыто «потом», т.е. обильным конденсатом,
и теплое дерево от такого недуга не страдает. Но при непосредственном контакте с металлическими элементами древесина отсыревает. Это приводит к появлению плесени, грибка и гнили. Именно такое развитие событий и ожидает деревянные балки этой мансардной крыши. Ведь их концы не изолированы.

Неправильная установка фронтального окна

5. Пример неправильной установки окна в мантии крыши. Установщики переборщили с пеной. По действующим нормам монтажный шов (оконная коробка стыкуется со стенами проема) должен выполняться в три слоя. Теплоизоляция — монтажная пена. Наносить его нужно постепенно, тщательно заполняя зазор. От дождя и снега пену защищает паропроницаемая саморасширяющаяся лента (ПСУЛ), которая крепится снаружи. Чтобы не допустить проникновения поролона в пенопласт, шов следует закрыть изнутри пароизоляционной лентой.


Ссылка по теме: Состав и виды кровли


Некачественная укладка кровли

6. Строители не запутали зазор между листами металла, образовавшийся при кладке кровли. Какая польза от такого покрытия, если оно изобилует протечками? Перед установкой металла нужно было убедиться в геометрии коньков. На неровное основание этот материал укладывать нельзя. Ведь металлические листы соединяются так, чтобы образовать единое водонепроницаемое полотно.

Отделка карниза скатной кровли

Свес крыши — важный архитектурный элемент. Он защищает фундамент и стены дома от дождя, придает силуэту здания красивый законченный вид. В принципе, свес кровли необязательно зашивать снизу, ведь через него подается воздух, что необходимо для эффективного функционирования кровли. Но если стропила не слишком красивы или низ кровли виден, пространство между стеной дома и свесом лучше всего закрыть софитом.Это, помимо прочего, обеспечит защиту подкровельного пространства от появления гнезд птиц, пчел и ос.

Чем сделать?

Для подшивки свесов используют вагонку из дерева и пластика, сайдинг ПВХ, обрезную доску, панели из древесно-полимерного композита, профнастил с полимерным покрытием.

Панели из ПВХ — самый популярный на сегодняшний день материал для отделки потолков. Панели недорогие, атмосферостойкие, легко собираются и не требуют дополнительной обработки.Уход за этим материалом несложный: раз в несколько лет точечные светильники моют водой с добавлением антистатика. Панели имеют разную ширину, богатую цветовую гамму, гладкую или перфорированную поверхность с уже подготовленными вентиляционными отверстиями.

Деревянная доска — традиционный проверенный временем материал для защиты карниза. Основным недостатком такого решения является необходимость периодической обработки древесины защитными средствами.

Способы крепления опалубки к крыше

Есть два способа пошива свесов крыши.По стропилам. Элементы софита можно крепить прямо к стропилам, повторяя угол их наклона. В этом случае прямо на стропила прибивают вагонку или обрезную доску. Неровные поверхности можно выровнять с помощью вагонок. Горизонтально. В этом случае от края стропил в сторону стены дома устанавливается горизонтальная направляющая. Один его край прикреплен к концу стропил, а другой — к доске, прилегающей к стене и закрепленной за верхний край к крыше.В результате образуется жесткий каркас треугольного сечения. Крепление сайдинга и профнастила осуществляется с помощью специальной J-образной или F-образной направляющей.

Вяжущий материал можно укладывать вдоль стены дома, но укладка досок перпендикулярно выглядит более эффектной. Сложнее всего оформить внешние углы. Если в углу дома сходятся свесы разной ширины, связующие элементы все равно срезаются под углом 45 °, а линия их соединения проходит от угла крыши до стены дома.Софиты из ПВХ комплектуются разными угловыми профилями, предназначенными для соединения элементов под разными углами. Для соединения панелей в одной плоскости используются двойные профили или стержни H-образного сечения. Эти планки обеспечивают ювелирную точность соединения деталей потолка.


См. Также: Кровля: конструкция и материалы в вопросах и ответах


Под потолком называется обращенная вниз поверхность карниза. Ширина стандартного софита 50-60 см.Если он шире 80 см, его необходимо закрепить дополнительно. Общая площадь вентиляционных отверстий на 1 м длины свеса должна составлять 200 кв.м. То есть в потолке необходимо пробить около 200 отверстий размером 1 × 1 см.

Конструкция потолка должна обеспечивать приток воздуха. Отверстия для вентиляции должны занимать примерно 1/40 площади пятна. Для этого можно использовать панели с перфорацией (или вырезать перфорацию самостоятельно — это не так уж сложно), круглые решетки или вентиляционные планки.

Между досками оставить вентиляционные зазоры 5-8 мм, а в вагонке через каждые два метра прорезать вентиляционные решетки. Все щели, в которые не вставляются решетки или стержни, закрываются сеткой для защиты от грызунов или насекомых.

Прошитые свесы придают крыше аккуратный законченный вид

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
  • Строительство зеленой кровли (фото) Устройство «зеленой» кровли Кровля, засыпанная грунтом…
  • Защита деревянных свесов кровли. Чем и как защитить свесы …
  • Очистка от снега с кровли самодельным устройством Устройство для очистки кровли от . ..
  • Как отремонтировать кровельную крышу своими руками Ремонт кровли из рубероида Как …
  • Игрушечный домик своими руками — пошаговое описание и фото Как сделать кукольный домик своим …
  • Устройство для складывания одежды своими руками УДОБНОЕ СКЛАДЫВАНИЕ ОДЕЖДЫ УСТРОЙСТВО To…
  • Погреб — холодильник своими руками: чертежи и описание конструкции Как построить самодельный «погреб-холодильник» В …
    Подписывайтесь на обновления в наших группах и делитесь.
    Давай дружить!
  • .

    Крыша | Своими руками — как сделать из себя

    Промерзание теплой кровли и борьба с ним Проблема, знакомая многим владельцам загородных домов, — это промерзание отдельных участков кровли (кровли) утепленного (мансардного). В холодное время года теплопотери через крышу приводят к удорожанию отопления здания, а также к образованию конденсата в подкровельном пространстве, что вызывает утепление утеплителя и деревянных элементов кровли, что приводит к. ..

    Своими руками — подробнее … Почему замерзает крыша и как с этим бороться.

    Плоские крыши: удобный справочник

    Плоские крыши чрезвычайно популярны среди тех, кто хочет создать стильный современный дом. Варианты плоской крыши помогают освободить внутреннее пространство и часто дешевле, чем варианты скатной крыши, поскольку для покрытия того же пролета крыши требуется меньше материалов. Также есть возможность добавить зеленую крышу к плоской конструкции.

    Какой угол наклона плоской крыши?

    Чтобы плоские крыши работали хорошо, они должны иметь наклон, известный как водопад, для отвода дождевой воды.Падение никогда не должно быть меньше 1:80, а лучше около 1:40. Есть несколько способов строительства в падении:

    • Один — установить поперечные стены на разной высоте. Большинство людей уклоняются от этого, потому что им не нравится идея иметь внутренний потолок с уклоном
    • Гораздо более распространенным методом является использование «обрешеточных полос», которые представляют собой планки, обрезанные под углом и размещенные на крыше. балки
    • Другая возможность — вырезать провал в изоляции крыши, что сейчас предлагают несколько компаний — это часто называют конической изоляцией

    Выбор конструкции плоской крыши

    Использование плоской крыши дает множество преимуществ:

    • Освобождает внутреннее пространство
    • Свобода планировать интересные формы под плоской крышей, не беспокоясь о том, как крыша удерживается
    • Неизмеримая гибкость
    • Они помогают поддерживать стабильную внутреннюю температуру
    • Плоские крыши ничего не добьются создается впечатление громоздкости, которое вы получаете с скатной крышей, но внутренняя площадь не ухудшается для достижения этого
    • Строить дешевле, чем скатные крыши, и в первую очередь d меньше материала, чтобы покрыть тот же пролет

    Как построить плоскую крышу

    Как именно сооружается водопад, во многом зависит от того, как устроена плоская крыша.Есть три основных варианта:

    • Самое дешевое и простое решение — построить теплую крышу . Здесь изоляция крыши располагается непосредственно поверх деревянной конструкции (таким образом сохраняя ее в тепле), а затем кровельная мембрана укладывается поверх изоляции
    • Холодная крыша размещает изоляцию между стропилами под слоем кровельного покрытия. Это стандартный метод, применяемый для пристройки с плоской крышей, но сегодня он редко используется для новостроек.В общем, теплая крыша предпочтительнее с точки зрения конструкции, но она приводит к более высокому профилю крыши, что не всегда приемлемо с точки зрения планирования.
    • Существует ряд вариаций теплой кровли, называемых гибридом . крыши , на которых представлены различные элементы. В частности, в некоторых конструкциях требуется вентиляционный зазор над теплой кровлей, чтобы исключить любую возможность накопления влаги внутри конструкции крыши

    Важно, чтобы влага не попадала внутрь крыши, что может произойти из-за снизу, если есть выход на крышу через утечки воздуха вокруг плохо подогнанных досок или отверстий, таких как светильники или трубы. Проектировщики обычно проводят анализ риска конденсации, чтобы исключить любую потенциальную точку росы, которая может возникнуть внутри самой крыши.

    По правде говоря, это запутанная тема, поскольку производители часто подают претензии и встречные иски. Проблемы возникают в 99% случаев из-за утечки воздуха через легко идентифицируемые маршруты, но, как бы вы это ни делали, необходимо проявлять большую осторожность, чтобы избежать утечки воздуха в пустоты крыши. Это не менее важно, чем обеспечить хорошее водонепроницаемое покрытие, указанное выше.

    Покрытия для плоских крыш

    За прошедшие годы было использовано много продуктов, и ни одна из них не стала явно лучшей. На практике большинство людей предпочитают систему, которая нравится их установщику или разработчику. Вообще говоря, стоит обратить внимание на стоимость и предлагаемую гарантию. Как правило, меньше 20 лет не ходят ни на что. Стоимость варьируется от 35 фунтов стерлингов / м2 до 80 фунтов стерлингов / м2.

    Наносится горячим в два или три слоя, потенциально остается самым дешевым покрытием, но вы можете указать несколько различных марок.Лучшие войлочные системы теперь сопоставимы с любой из альтернатив, но стоят столько же.

    Хотя это более дешевый продукт, он состоит из слоев, что дает более прочную отделку, более подходящую для легкого пешеходного движения. А тот факт, что он наносится горячим, облегчает формирование вокруг отверстий и углов.

    Потенциально самый долговечный, сейчас он обычно используется под террасами на крыше, по которым предстоит ходить, поэтому обычно его укладывают в качестве основного слоя под тротуарную плитку.

    Широко используемый и простой в установке, он поставляется на рулонах, нарезанных по размеру, с собственной системой гидроизоляции. Обычно он приклеивается к основанию с помощью клея и, если он сделан правильно, должен прослужить не менее 30 лет. Компания Firestone, производитель шин, является поставщиком номер один.

    В них используются различные материалы, из которых наиболее распространен ПВХ, но доступны и другие. Обратите внимание на PIB, TPE и TPO, последний предпочитается людьми, которые не хотят использовать ПВХ по экологическим соображениям и, следовательно, популярны в Германии.

    Обычно они устанавливаются утвержденными установщиками, и чаще всего клиенты работают с системой, которую рекомендует установщик. Обычно они немного дороже, чем EPDM, но с более длительными гарантиями. Sarnafil остается самой известной маркой ПВХ; посмотрите на Баудера для альтернатив.

    Иногда сложные формы крыши требуют чего-то немного другого, и решения для нанесения краски можно эффективно использовать там, где другие методы не справляются. Такие продукты, как Kemperol, занимают заслуженную нишу, известную своей надежностью и способностью ремонтировать и ремонтировать вышедшие из строя крыши.Однако на новых крышах они дороги. Крыши из стекловолокна также можно укладывать мокрыми и покрывать циновками.

    Замена плоской крыши

    Плоские крыши больше не заслуживают той плохой прессы, которую они получали ранее — современные версии гораздо реже протекают и лучше изолированы, чем версии, приспособленные к небрежным надстройкам в 70-х и 80-х годах.

    Если в вашем доме есть плохо подогнанная плоская крыша, ее замена, вероятно, будет намного более рентабельной в долгосрочной перспективе, чем ремонт.Узнайте, как заменить плоскую крышу.

    За пределами плоских крыш: зеленые и синие крыши

    Мода на обширные зеленые крыши, на которых выращивают седум, травы и мхи, не ослабевает, и, если все сделано хорошо, они приобретают поистине великолепные черты.

    Однако они — это гораздо больше, чем «обычная» плоская крыша. Им требуется корневой барьер, чтобы растения не взаимодействовали с находящейся под ними гидроизоляцией, а плоская крыша, в частности, требует дренажного слоя для удержания воды.

    В сочетании с некоторыми особенностями кромки, предотвращающими утечку растительности, это делает строительство зеленой крыши довольно дорогим.Они также увеличивают вес крыши и могут потребовать усиления базовой конструкции. Еще одна функция зеленых крыш — удерживать дождевую воду и уменьшать ее количество.

    Синяя крыша предназначена для уменьшения стока дождевой воды для предотвращения локальных наводнений. Это похоже на зеленую крышу на стероидах и требует гораздо более сложного наращивания. Маловероятно, что самозастроители будут выбирать голубую крышу, если проектировщики не настаивают на такой особенности.

    .

    Павильон в виде трапеции своими руками (фото + рисунок) | Своими руками

    Несколько лет назад я решил построить беседку. Посмотрел в журналах и Интернете несколько видов. Выглядят мило, но у всех есть один существенный недостаток — конструкции не защищают от бокового дождя.

    Подумал, подумал и решил построить дачу в виде трапеции (см. Рисунок).

    В качестве материала использован брус 100 × 100 мм и доски 50 × 150 мм.

    При распиливании последнего использовались бруски 50х75 мм, которые шли на низ беседки, стойки скамеек и дополнительные стропила крыши, предназначенные для укрепления поликарбоната от снеговой нагрузки зимой (фото 1 ). На крыше оставлен один лист поликарбоната желтого типоразмера.


    Смотрите также: Строительство беседки своими руками


    Только с одной стороны я соединил треугольники монтажной лентой для поликарбоната. Торцы листов заклеили скотчем и закрыли уголком 50 × 50 мм по углам крыши.

    Так как ширины листа поликарбоната еще недостаточно, чтобы покрыть всю крышу, пришлось его увеличить — добавить по периметру нахлест из трех досок 25 × 150 мм. Верхняя часть крыши выполнена встык с монтажными пластинами сверху и винтами (фото 2). Сопряжение крыши и боковых стоек усилено подкосом, стыком и перекрытием (фото 3).

    Ну и дно беседки выполнено методом так называемой врезки с фиксацией шурупами 80 и 90 мм (фото 4).

    Несущие части беседки: каменная плита по углам с утеплителем из деревянной конструкции из рубероида в два слоя.

    Пол перголы: игральный кубик, залитый толщиной 150 мм, с засыпкой из известняка (фото 5). И, конечно же, все деревянные части беседки до сборки и после сборки были обработаны антисептиком, чтобы свести на нет действие влаги и погоды.

    Были ли мои ожидания оправданы?

    Да.Прошло несколько лет, а беседка стоит как новая.

    И дети в ее душе не чают (фото 6). А нам, взрослому дачному населению, здесь нравится сидеть: силы собраться, планы обсудить, чистый воздух, чтобы дышать. Однако выводы сделал за все это время. Как бы я построил это сейчас?

    В первую очередь уменьшил бы размер нижней части на 20 см (220 × 220 см), и тогда трапеция получилась бы круче, лучше защищающей от бокового дождя.Правда, это увеличило бы конструкцию паруса, и чтобы он не заливался в сторону сильным ветром, нужно было бы сделать под опоры бетонные столбы 30х30х50 см, с креплением через анкерные болты днища опоры. беседка по углам. Но, думаю, это не очень значительная плата за удобство. Однако пусть уважаемые читатели любимого журнала сами выбирают то, что им лучше всего.


    Ссылка по теме: Беседка шестигранная своими руками (чертеж)


    Беседка в виде трапеции своими руками — фото

    Трапециевидная беседка — чертеж

    © Автор: Валерий Г.ТИХОНОВА, Чусовой, Пермский край

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
    Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
  • Беседка с резным декором своими руками — ФОТОГРАФИИ РЕЗНОЙ ДЕРЕВЯННЫЙ МУСОР СВОИМИ РУКАМИ Размечено …
  • Маленькая и уютная садовая беседка своими руками + ПОДРОБНЕЕ РИСУНОК ПЕРЕГОВОР В САДУ -…
  • Беседка шестигранная своими руками (чертеж) Как сделать беседку шестиугольной формы Всегда мечтали …
  • Беседка из профильной трубы и профнастила своими руками Как сделать беседку из профнастила …
  • Качели с перголой своими руками — фото Беседка и качели — хорошо …
  • Беседка в японском стиле Дизайн беседки в японском стиле Куплено …
  • Теплая беседка своими руками — фото и чертеж Как сделать теплую беседку с…
    Подписывайтесь на обновления в наших группах и делитесь.
    Давай дружить!
  • .

    Фото скатная кровля


    Конструкция крыши: виды крыш, фото, особенности

    Конструкция крыши: виды крыш, фото, особенности. В течение всего срока службы кровля должна защищать жилище от дождя, снега, ветра, палящих лучей солнца и зимних морозов, сохраняя тепло и уют в доме. С поставленными задачами справится только правильно спроектированная крыша для частного дома. Виды крыш по конструкции включают много различных вариантов обустройства, каждый из которых должен учитывать все архитектурные нюансы домостроения, а также быть уместным в той или иной климатической зоне.

    Выбор конструкции крыши – важный этап при строительстве частного дома

    Существующие разновидности крыш домов

    Выбрать правильную и надежную крышу – миссия серьезная и ответственная. Ведь возводится она не на один сезон, а на десятилетия. К тому же красивая кровля – это еще и достойный внешний вид вашего дома. Фото частных домов, красивые крыши которых безупречно завершают архитектурную композицию, наглядное тому подтверждение. Также каждый застройщик стремится придать крыше возводимого дома рациональную форму, которая сможет перенести все капризы погоды.

    Комбинированный тип крыши загородного дома

    Формы крыш для частных домов, фото которых можно отыскать в интернете, отличаются удивительным разнообразием. Многочисленные модели конструкций могут стать основой для смелых идей и помочь определиться с выбором. Современные проекты крыш частных домов позволяют реализовать самые оригинальные задумки в любом стиле.

    Перед тем как остановиться на оптимальном варианте крыши частного дома, следует ознакомиться с существующими формами и конструктивными особенностями кровель. Основными критериями, по которым классифицируют крыши различных типов, являются:

    • уклон кровли;
    • форма конструкции;
    • материал крыши.

    Выбор той или иной конструкции крыши зависит от многих факторов, например, климата в регионе

    Насколько идеально подойдет тот или иной вид крыши для дома зависит от правильного подбора всех трех параметров. Главным фактором, оказывающим влияние на конструкцию крыши, является климатическая зона. Особенности климата и будут влиять на уклон конструкции, ее форму и выбор кровельного материала. Нет смысла сооружать крышу с небольшим уклоном в районе, где выпадает большое количество снеговых осадков: они будут скапливаться и разрушать конструкцию.

    Плоские крыши относительно недороги в исполнении, так как в этом случае потребуются минимальные затраты на материалы и работу по обустройству. Можно не волноваться, что кровлю сорвет ветер. Многие на плоских крышах обустраивают дополнительные открытые площадки для различных нужд. Но следует учитывать, что осадки будут портить такую кровлю, образовывая на поверхности лужи.

    В современном дизайне домов часто можно встретить комбинирование различных видов крыш

    Полезный совет! Чтобы обеспечить плоской конструкции естественный отвод воды, рекомендуется насыпать под небольшим углом прослойку керамзита.

    Существует также разделение крыш на неэксплуатируемую и эксплуатируемую, чердачную и бесчердачную. Эксплуатируемые кровли как раз и используют в качестве площадок для отдыха и спорта, покрыв их специальным материалом. Площадь такой крыши, как правило, равна площади самого дома, поэтому многие владельцы задумываются о рациональном использовании этого пространства. Серьезным недостатком является незащищенность покрытия от осадков.

    Чердачными называют конструкции, когда расстояние между перекрытием и поверхностью крыши не больше 1,5 м. Обычно пространство под такой крышей эксплуатируют в технических целях. Бесчердачные крыши применяют, когда есть задумка использовать пространство под крышей в качестве жилой комнаты – мансарды. Кроме того такой дополнительный этаж можно надстроить над существующим домом.

    В большую группу выделяют разновидности крыш по геометрической форме и количеству скатов. Скатной крыша называется, если угол ее наклона превышает 10°. Крыши бывают с одним, двумя и четырьмя скатами. Более сложные конструкции имеют совмещенные скаты – это шатровые, многощипцовые крыши. Реже в частном строительстве встречаются купольные или конические модели. Крыши, включающие несколько различных форм, называют комбинированными.

    Эксплуатируемый тип кровли: на плоской поверхности обустроена площадка для отдыха

    к содержанию ↑

    Виды крыш для частных домов: подбираем оптимальный уклон

    В зависимости от уклона различают крыши плоские и скатные. Под уклоном понимают угол наклона ската относительно линии горизонта. Его измеряют в градусах или в процентном отношении высоты крыши к длине пролета. Так, 100%-ный уклон соответствует 45°. Для удобства перевода этих показателей разработана специальная таблица.

    Основная причина, по которой устраивают уклон – своевременное отведение осадков с крыши. Кровли с небольшим уклоном (до 1%) будут часто протекать и доставлять неудобства владельцам. Кроме того, в плане дизайна поверхности таких крыш не выглядят эстетично для частных домов. Фото плоских крыш свидетельствуют о том, что чаще всего подобные конструкции применяют для бытовок, гаражей и хозяйственных построек.

    Для удобства определения угла наклона крыши можно использовать специальные таблицы и графики

    Помимо осадков, на кровлю оказывает воздействие ветер. При увеличении уклона на 20-30° ветровая нагрузка возрастает в 5 раз. А если уклон небольшой, поток ветра может проникнуть в кровлю через стыки покрытия и без труда сорвать конструкцию. С помощью компетентно подобранного проекта крыши частного дома можно получить верный угол уклона и избежать возможных последствий стихии.

    Полезный совет! При выборе варианта кровли следует учитывать, что максимальное значение снеговой нагрузки на крышу достигается в случае, когда уклон составляет 30°. Чтобы крыша была способна самоочищаться, уклон должен быть 45°.

    Односкатная крыша часто возводится для гаражей, хозяйственных построек, бытовок

    Для того чтобы правильно определить требуемый уклон, необходимо рассчитать отношение величины конька к ½ ширины дома. Полученное значение умножить на 100 – это и будет величина уклона кровли. Для удобства определения угла наклона крыши профессиональные строители пользуются специальными расчетами и графиками. Их легко можно найти в интернете. Что касается затрат на сооружение крыши, то чем больше уклон, тем дороже обойдется строительство.

    Несмотря на то что возведение скатных крыш обходится дороже, для каждого застройщика в приоритете будет надежность кровли, нежели расходы на ее сооружение. Таким образом, правильным видом крыши частного дома будет скатная модель. Уклон такой крыши будет обуславливаться ветровой и снеговой нагрузкой на конструкцию, а также привлекательным внешним видом. Кроме того, угол наклона определяется использованием конкретного кровельного покрытия. Для укладки каждого из видов материала компании-производители рекомендуют соответствующий уклон.

    Крышу с крутыми скатами сильные порывы ветра могут опрокинуть, с пологими – приподнять

    к содержанию ↑
    Использование кровельных покрытий в зависимости от уклона крыши

    Чтобы крыша стала надежной защитой для дома, в выборе кровельного покрытия обязательно следует учитывать угол наклона скатов:

    • шифер (асбестоцементные волнистые листы) – такое покрытие можно использовать при уклоне кровли от 13 до 60°. Если угол наклона будет менее 13°, в стыки будет просачиваться вода, а зимой – забиваться снег. Это приведет к значительному сокращению срока эксплуатации крыши;
    • керамическая черепица – оптимальный уклон для этого материала лежит в диапазоне от 30 до 60°. При укладке такой черепицы на крышах, уклон которых менее 25°, следует выполнить меры по улучшению вентиляции и гидроизоляции;
    • металлочерепица – популярность применения этого материала для крыши частного дома (фото это подтверждают) очень высока. Помимо множества достоинств, при укладке металлочерепицы максимальный угол наклона не нормируется. Минимальный уклон – 15°;

    При выборе кровельного покрытия необходимо учитывать наклон скатов

    • профнастил – используется преимущественно для хозяйственных построек. Укладка осуществляется при уклоне от 10° без предельного лимита;
    • битумная черепица – покрытие применимо для крыш с уклоном свыше 12°. Максимальный показатель угла наклона неограничен. Подойдет для крыш замысловатой формы, так как отлично повторяет поверхность любой кривизны;
    • битумный шифер – волнистые листы этого материала используют при уклоне от 5°. Максимального ограничения нет, однако от угла наклона зависит шаг обрешетки, а при уклоне от 5 до 10° придется обустроить сплошной настил;
    • фальцевая стальная кровля – этот материал укладывается при уклонах начиная с 20°. Максимальное ограничение угла наклона отсутствует.

    Диаграмма, показывающая предпочтительный кровельный материал в зависимости от угла наклона крыши

    Полезный совет! При выборе кровельного покрытия следует придерживаться такого правила: чем плотнее структура материала, тем меньшим должен быть угол наклона скатов крыши.

    Учитывая уклон крыши при использовании кровельного покрытия, можно добиться качественной укладки материала, предотвращения протечек и увеличения срока эксплуатации всей конструкции.

    к содержанию ↑

    Классификация видов крыш по конструкции каркаса

    Скатные крыши в зависимости от конфигурации каркаса могут иметь различную форму с определенными особенностями. Различают следующие типы крыш:

    • односкатные;
    • двускатные;
    • мансардные;
    • вальмовые;

    Пример гармоничного сочетания нескольких видов крыши: двускатной, односкатной, шатровой

    • полувальмовые;
    • шатровые;
    • многощипцовые;
    • купольные;
    • сводчатые;
    • шпилеобразные.

    Односкатный вариант. Такая крыша имеет довольно простую конструкцию. Единственный скат ее располагается между двух стен, имеющих разную высоту. Чем больше разница между высотой стен, тем больший уклон у крыши. Для ее возведения могут быть использованы любые материалы. В частном строительстве в основном используется для хозблоков, гаражей или небольших садовых домиков.

    Односкатная крыша выглядит современно и стильно

    Полезный совет! Для частных домов односкатные кровли используют в том случае, если необходимо уменьшить отвод воды или снега на проезжую часть или тротуар.

    Фото плоской крыши частного дома зачастую иллюстрируют непрезентабельный внешний вид конструкции, особенно если строение невысокое. Кроме того, такой вариант почти исключает возможность обустройства мансарды. Но в современном дизайне зданий данный вариант крыши довольно популярен.

    Двускатная крыша. Вид двухскатной крыши представляет собой конструкцию из двух скатов, соединенных друг с другом посредством конька. Эта кровля самая распространенная среди скатных моделей для частных домов. Фото видов крыш в двускатном исполнении иллюстрируют, что скаты могут быть расположены как симметрично, так и с различными уклонами. Длину скаты также могут иметь различную.

    Двускатный вариант крыши является самым популярным среди скатных видов

    Благодаря тому, что под такими крышами можно обустроить мансарду или чердак, их считают достаточно практичными. Элементы стен сооружения, которые ограничивают мансардное или чердачное помещение, называются фронтонами. Двускатные конструкции крыш обеспечивают беспрепятственный сход осадков и сводят возможность протечки к минимуму. Следует отметить, что в регионах, где часты штормовые ветры, кровлю может сорвать из-за плохой обтекаемости.

    Мансардная конструкция. Такая крыша является разновидностью двускатной конструкции с ломаным профилем. Каждый скат мансардной крыши имеет два уровня: верхний скат с пологим уклоном, нижний – с падающим. Главным достоинством такой кровли является возможность максимального использования пространства под крышей. Ввиду того что конструкции неустойчивы к сильным ветрам, проектами мансардных крыш частных домов предполагается дополнительная фиксация кровельного покрытия в районе падающего ската.

    Чертеж с монтажными размерами двускатной крыши с ломаным профилем

    Полезный совет! Если мансардное помещение небольшое, дизайнеры рекомендуют не подшивать потолок. Внутреннюю отделку можно выполнить до конька, что добавит комнате простора.

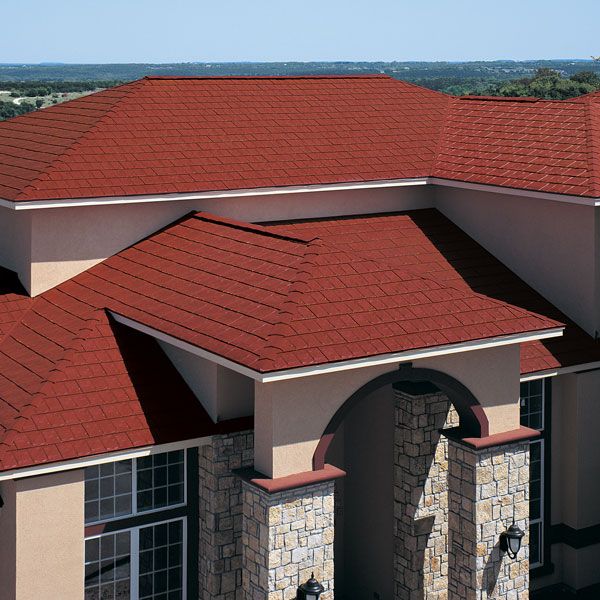

    Вальмовая кровля. Такой тип крыши является сочетанием двускатной и шатровой конструкции. Здесь фронтоны заменяют скаты в форме треугольника, которые называются вальмами. Два других ската имеют форму равнобедренной трапеции. Верхние части скатов оборудуются слуховыми окнами. Каркас конструкции может быть сооружен на прямоугольном основании. Пространство под крышей также может использоваться под мансарду.

    Вальмовая крыша представляет собой сочетание двускатной и шатровой конструкции

    Вальмовая крыша имеет обтекаемую форму, отлично самоочищается и противостоит ветрам, однако отличается более сложной конструкцией стропильной системы. В связи с этим возведение такой крыши рекомендуется поручать только специалистам. Что касается стоимости строительства, следует отметить, что при сооружении наблюдается большой процент отходов кровельного покрытия и значительные затраты на мансардные окна.

    Полувальмовые конструкции. Промежуточная модель между вальмовой и двускатной кровлей. Особенностью такой конструкции является то, что фронтон двускатной крыши вверху накрыт небольшой полувальмой, что защищает конек от ветровой нагрузки. Обтекаемость такой формы делает уместным возведение таких крыш в регионах, где преобладают сильные порывы ветра.

    Пример полувальмовой крыши частного дома

    Внешний вид крыши довольно привлекателен в дизайнерском плане. В треугольных частях фронтонов можно обустроить слуховые окна полноценного размера. Полувальмы служат в качестве декоративных элементов. По конструктивному исполнению этот вид крыш довольно сложен и предполагает участие профессионалов.

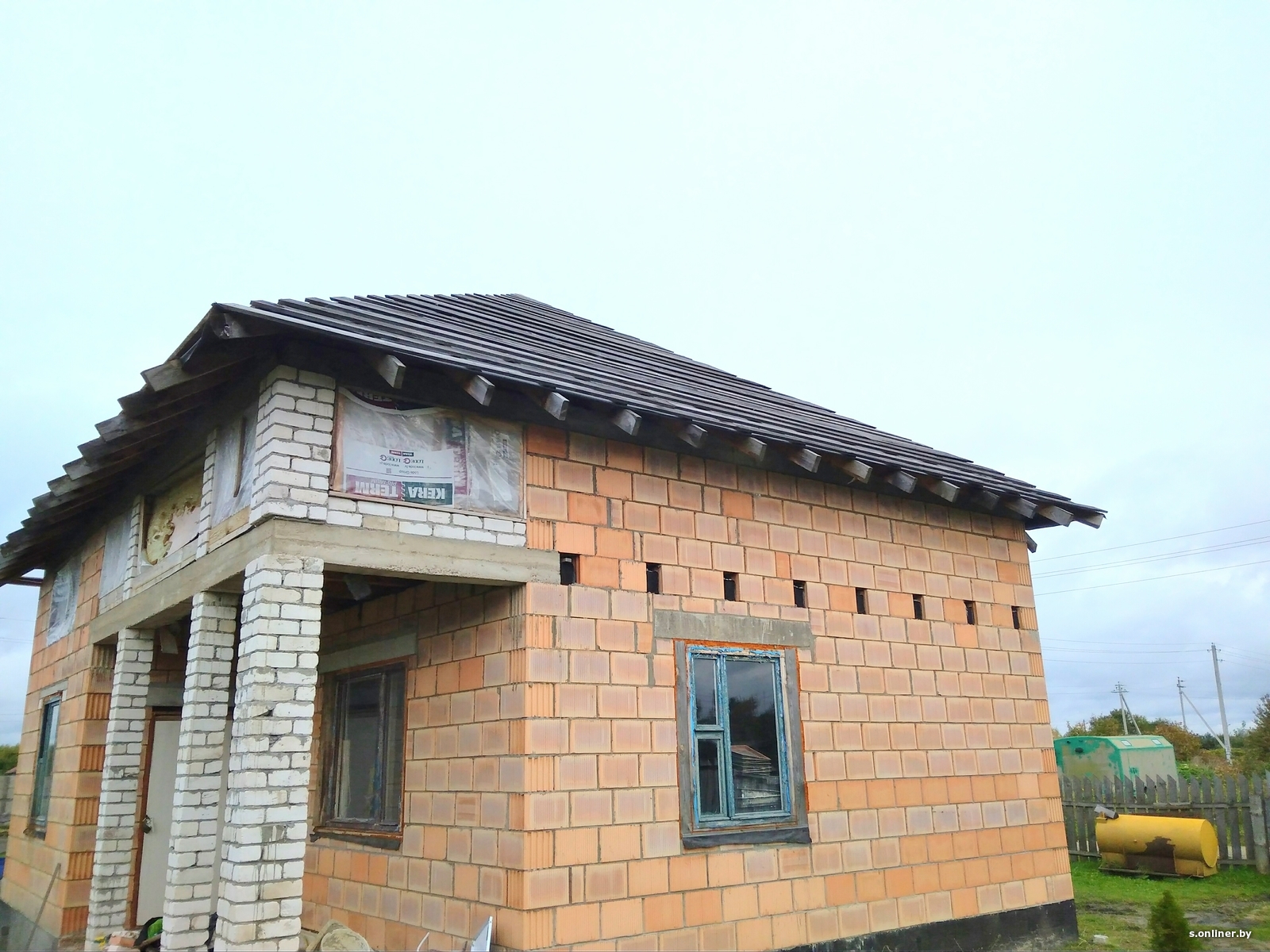

    Шатровые модели крыш. К одной из разновидностей вальмовой конструкции относят шатровую крышу. Такая модель имеет 3 и более ската треугольной формы, которые сходятся вверху в одной точке. Все скаты выполняются симметрично друг другу. Шатровые крыши применяют в случаях, когда дома имеют правильную форму квадрата или многоугольника. Они очень привлекательны внешне.

    Шатровая конструкция достаточно устойчива к ветрам. Сложность возведения стропильной системы объясняется строго симметричной геометрической формой кровли. Если в качестве покрытия выступит листовой материал, количество отходов будет большим. На стоимость повлияет и установка мансардных оконных конструкций.

    Различные типы крыш для загородных домов и коттеджей

    Полезный совет! Чтобы шатровая крыша выглядела эстетически привлекательно, рекомендовано применять в качестве кровельного покрытия черепицу.

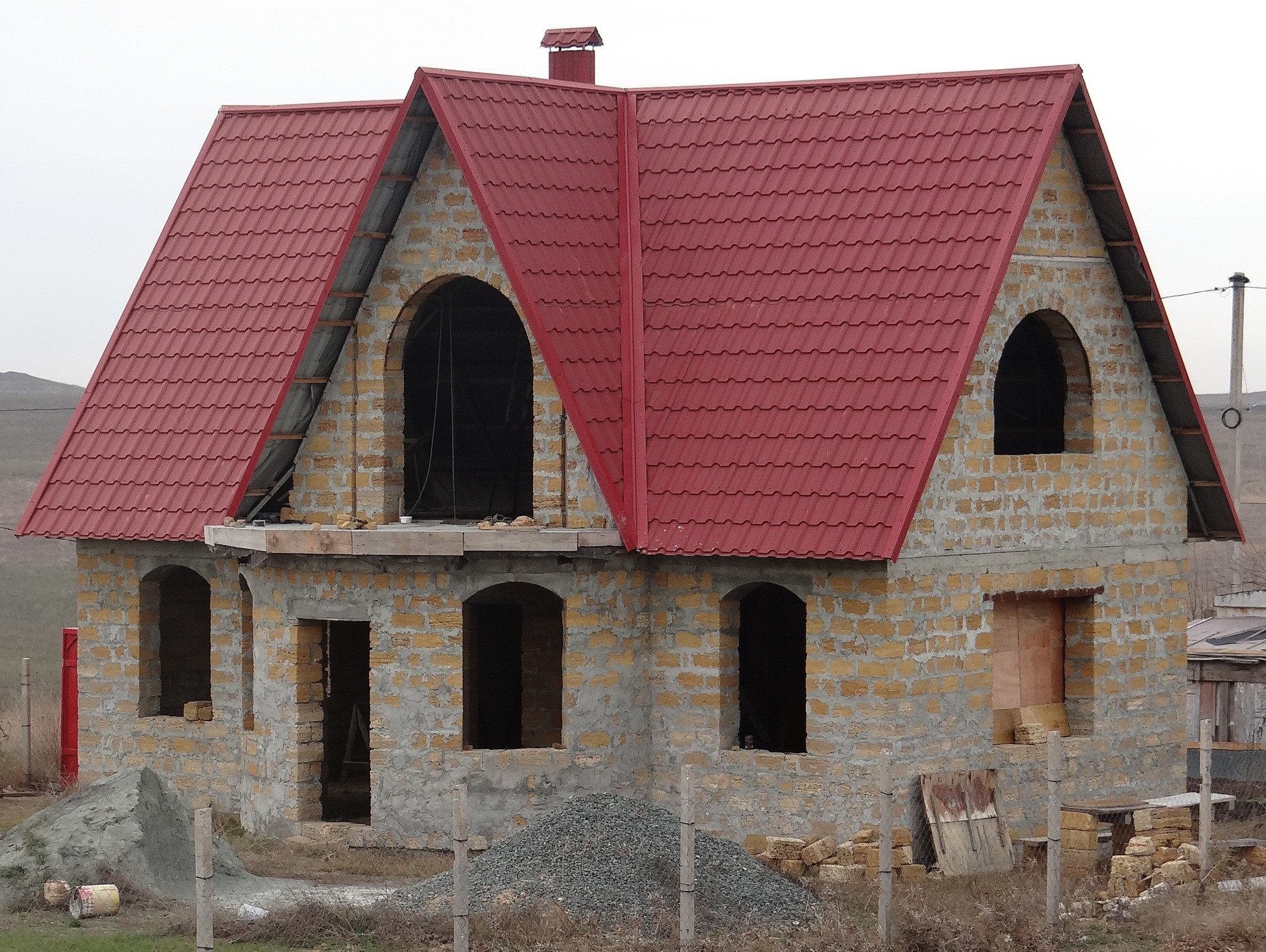

    Многощипцовые крыши. Такие крыши считаются одними из самых сложных конструкций как относительно устройства стропильной системы, так и относительно укладки кровельного покрытия. Это объясняется наличием в устройстве большого количества ребер, ендов и других конструктивных элементов. Применяется в домах, которые имеют сложную многоугольную форму.

    Внешний вид многощипцовой крыши очень самобытный. Благодаря современным кровельным покрытиям с богатой цветовой палитрой, крышу можно сделать яркой и оживленной. К тому же под такой крышей можно обустроить боковые мансарды небольшой площади.

    С помощью комбинирования различных типов крыш можно получить интересный облик здания

    Купольные конструкции. Куполообразная или коническая конструкция представляет собой крышу округлой формы без ребер, сходящуюся в самой верхней точке. Это довольно редкая разновидность крыши частного дома. Фото таких конструкций свидетельствуют, что в большинстве случаев такую кровлю используют лишь для отдельных элементов здания, к примеру, таких как небольшие башенки или круглые террасы.

    Сводчатые кровли. В основу этой конструкции положено основание из стропил изогнутого в дугу очертания. В качестве крыши для частного дома используется весьма редко. Такая форма крыши рациональна для больших зданий, таких как спортивные сооружения или здания общественного назначения. В частной застройке может быть использована как дополнительный элемент в сочетании с конструкцией другой формы.

    Купольную конструкцию крыши чаще всего используют для отдельных элементов здания

    Шпилеобразные кровли. Основным отличием таких эксклюзивных крыш является острый угол, создающийся резкими скатами. На сооружение шпиля уходит много времени, так как здесь очень точно нужно подобрать уклон и материал для кровли. Как правило, шпиль возводится как декоративный элемент, венчающий купольные крыши или башенки.

    В силу своей сложности и трудоемкости исполнения, такая конструкция возводится только профессионалами. Шпили очень редко используются в дизайне крыш частных домов. Фото показывают, что в основном их применяют при строительстве храмов, зданий в готическом стиле и других монументальных сооружений.

    Полезный совет! Даже единственная незначительная ошибка, сделанная при возведении шпилеобразной крыши, может испортить внешний вид всей конструкции.

    В конструкции кровли дома в викторианском стиле присутствует шпилеобразный тип крыши

    Существует еще такое понятие, как комбинированные кровли. Такие крыши в своей конструкции содержат сразу несколько типов, например, сочетание шатровой, вальмовой, многощипцовой и других форм. Комбинированные крыши сложны в проектировании, строительстве и дальнейшем обслуживании, однако они всегда имеют интересный и изысканный вид.

    к содержанию ↑

    Мансардная крыша частного дома. Фото и описание конструкций

    Мансардный тип крыши – отличный вариант выгодно увеличить полезную площадь частного дома. Габариты дополнительного помещения и будут определять форму и вид мансардной крыши. Геометрические формы такой крыши могут иметь различную конфигурацию, а сама кровля может накрывать все здание или его небольшую часть.

    Благодаря мансарде можно значительно увеличить полезную площадь дома, например, разместив там спальные комнаты

    к содержанию ↑
    Виды мансардных крыш. Фото частных домов с функциональной кровлей

    Существует несколько разновидностей мансардных крыш:

    • односкатная;
    • симметричная;
    • несимметричная;
    • шатровая;
    • ломаная.

    Односкатная мансардная крыша. Своеобразно выглядят мансардные крыши в односкатном варианте. Такие конструкции достаточно просты в сооружении по причине отсутствия конька и сложностей, которые влечет за собой его обустройство. Чердачное помещение образуется за счет различной высоты стен, на которые опираются балки конструкции. Мансардный этаж под такой крышей получается довольно миниатюрным.

    Схемы обустройства утепленной мансарды и вентиляции подкровельного пространства

    Симметричная мансардная крыша. Этот тип кровли сооружается на базе двускатной модели. Стены мансардного помещения в данном варианте будут иметь идентичную ширину и высоту. Такая форма обеспечивает возможность установки в помещении полноценных оконных конструкций и дверей, ведущих на балкон или террасу.

    Несимметричная форма. Такие крыши получаются в результате вальмового размещения скатов. Следует учитывать, что помещение под несимметричной крышей будет иметь небольшую площадь. Очертания противоположных стен такого помещения будут такими: две в форме треугольника, две в форме трапеции.

    Шатровая мансардная конструкция. Помещение под такой крышей может иметь специфическую конфигурацию: круглую, коническую или пирамидальную. В связи с этим в стены таких мансард очень сложно вписать окна или двери. Оконные конструкции такой формы необходимо будет делать на заказ по специальному проекту, что станет причиной значительного удорожания строительства.

    При возведении крыши необходимо тщательно продумать расположение и конструкцию мансардного окна

    Полезный совет! Обустраивая оконные конструкции в мансардном помещении, обращайте внимание на то, как они будут открываться. Открывающиеся внутрь и вниз окна могут стать причиной травм для того, кто их открывает. Оптимальным будет открытие окна наружу с расположенной вверху ручкой.

    Ломаная кровля. Если вы хотите максимально использовать пространство под крышей, правильным будет выбор ломаной кровли. В этом случае можно существенно сократить так называемые мертвые зоны, площадь которых невозможно использовать как полезную. Благодаря наружным изломам граней можно расширить мансардное помещение, в то время как выбор прямой крыши ограничивает рациональное использование пространства под ней.

    Под комбинированной крышей загородного дома расположен мансардный этаж

    Отличает ломаные конструкции крыш небольшая высота стен комнат, получившихся под ними. Установка такой крыши оправдана, когда мансарда надстраивается на уже возведенное здание. В этом случае не придется беспокоиться о дополнительной нагрузке на фундамент, проект которого изначально не предполагал наличие дополнительного жилого этажа.

    Популярной считается крыша, в основе конструкции которой лежат треугольные фигуры: верхняя и нижняя. Схема конструкции верхних треугольников предполагает как висячую, так и наслонную стропильную систему, а нижних – лишь наслонную. В основе верхних скатов лежат равнобедренные треугольники, а нижние имеют в основании два прямоугольных треугольника.

    Жилая комната, расположенная на мансардном этаже частного дома

    к содержанию ↑
    Утепление и гидроизоляция мансардных крыш

    Конструкция той или иной мансардной крыши зависит от нагрузки, которой будет подвергаться кровля сверху и снизу. Не следует забывать, что теплые потоки воздуха подымаются и оседают в виде конденсата на внутреннюю поверхность кровли. Поэтому технология возведения мансардных крыш частных домов должна обязательно учитывать качественную тепло-, паро- и гидроизоляцию.

    Полезный совет! При строительстве мансардной крыши обращайте внимание на распределение вентиляционных стояков и дымоходов: не допускайте, чтобы они располагались в ендовах.

    Схема устройства утепленной мансардной крыши

    Чтобы нахождение в мансарде было комфортным, необходимо использовать такой теплоизоляционный материал, который будет способствовать этому независимо от времени года. Если кровельный пирог выполнен с соблюдением всех технологических правил, микроклимат в помещении будет нормальным.

    Сделать правильный выбор теплоизоляционных материалов поможет знание их основных характеристик, к которым относятся:

    • стойкость к перепадам температур;
    • низкий показатель теплопроводности;
    • влагоустойчивость;
    • неуязвимость к механическим нагрузкам;
    • экологичность;
    • пожаробезопасность;
    • плотность до 250 кг/м³.

    Технология возведения мансардных крыш должна обязательно учитывать качественную тепло-, паро- и гидроизоляцию

    Технология устройства теплоизоляции в мансарде аналогична утеплению обычных кровель, однако, в силу некоторых критериев, к ней предъявляются повышенные требования. Роль стен в мансардных комнатах выполняют скаты и фронтоны, благодаря чему они перегреваются летом и быстро охлаждаются в холодный сезон. Поэтому последовательность слоев пирога должна строго соблюдаться:

    1. Пароизоляционный слой.
    2. Материал утеплителя.
    3. Вентиляционный (воздушный) зазор.
    4. Гидроизоляционный слой.
    5. Кровельный материал покрытия.

    Применяя утеплитель, следует обратить внимание на его теплопроводность (способность удерживать и пропускать тепло). Чем меньше показатель теплопроводности, тем качественнее материал будет сохранять тепло в помещении, предохраняя его от охлаждения. Мансардные крыши более подвержены потере тепла в зимнее время, так как потоки тепла идут вверх, подступая к кровельному покрытию.

    Процесс утепления мансардной крыши с помощью минеральной ваты

    Зимой наблюдается такой процесс: снег, покрывающий поверхность крыши, выполняет функцию своего рода теплоизолятора. Если теплопотеря большая, снег на крыше начинает таять, превращаясь в плотную корку льда, которая не задерживает тепло и создает дополнительную нагрузку на кровлю. Правильно уложенная теплоизоляция не допустит таяния снега и образования льда.

    В сильную жару помещение мансарды сильно нагревается. Во избежание этого устраивают термоизоляцию с внутренней стороны. Количество слоев для внутренней защиты зависит от свойств материала. Для этих целей обычно используют: пенополиуретан, минеральную вату, экструдированный полистирол, шлаковую вату, стекловату, вспененное стекло. Из натуральных утеплителей применят солому, шлак, древесную стружку, камышовые панели.

    Минеральная вата является одним из самых популярных материалов для утепления крыш

    к содержанию ↑

    Крыша для частного дома.

    Виды крыш по конструкции: форма имеет значение

    Современный дизайн крыш предполагает множество различных и оригинальных конструкций. Форма крыши обуславливает не только должную степень защиты дома от внешнего влияния, но и обеспечивает архитектурную выразительность. В частном строительстве выбор конструкции ограничивается лишь финансовыми возможностями собственника дома, что позволяет стать крыше основным декоративным элементом в оформлении всего дома.

    Однозначно посоветовать оптимальный вид крыши можно, учитывая не только технологию возведения, но и пожелания владельца дома. Архитектурные предпочтения в частном секторе зависят еще и от местности, где расположен дом, так как издавна каждый регион отличался своим стилем и самобытностью. Чтобы узнать какими бывают крыши частных домов (фото многочисленных вариантов имеются в интернете), необходимо изучить данный вопрос, после чего выбор наиболее приемлемого варианта не составит труда.

    Несмотря на простую конструкцию, существует много способов совмещения плоской крыши с современным дизайнерским стилем частного строительства. Моноскатный вариант кровли имеет незначительный набор составных элементов и не требует весомых финансовых вложений. В дизайне плоских крыш многие используют новое оригинальное направление – озеленение. Покрытая цветами и зеленью крыша добавит порцию романтики всему дому.

    Наибольшей популярностью в загородных поселках пользуется двухскатная крыша. Фото частных домов демонстрируют типовые модели двускатных конструкций. Оригинально смотрится двускатная крыша со скатами, отличными по длине и уклону, более строга классическая модель с симметричными наклонными плоскостями. Важная деталь – возможность обустройства мансарды под двускатной крышей одноэтажного частного дома. Фото характеризует простоту и функциональность данного типа кровель.

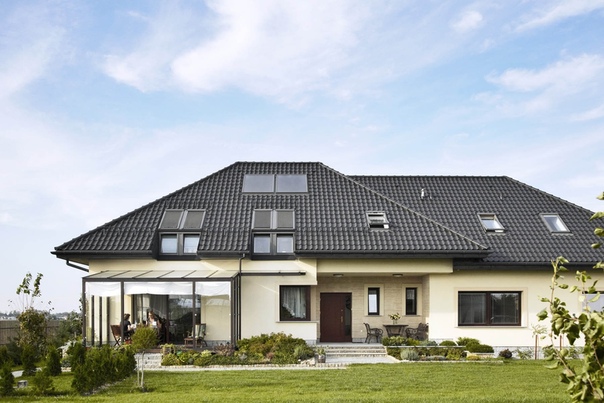

    Дом из бруса со сложной комбинированной крышей

    Фото вальмовых крыш частных домов свидетельствуют о том, что такой дизайн кровли применяется в основном для коттеджей большой площади. Дома с такими крышами выглядят более солидно и презентабельно. Из-за отсутствия в конструкции фронтонов высота домов с вальмовой крышей визуально кажется меньшей, но это ощущение полностью компенсируется за счет наличия мансардных и слуховых окон. Они отлично освещают чердачное помещение и делают фасад всего дома более живописным.

    Исключительными эргономичными преимуществами обладают ломаные конструкции кровель. Фото ломанных крыш частных домов наглядно иллюстрируют максимальную эффективность использования полезного пространства. Несмотря на то что сооружение такой конструкции влечет большие расходы, данные модели активно применяются в частном строительстве.

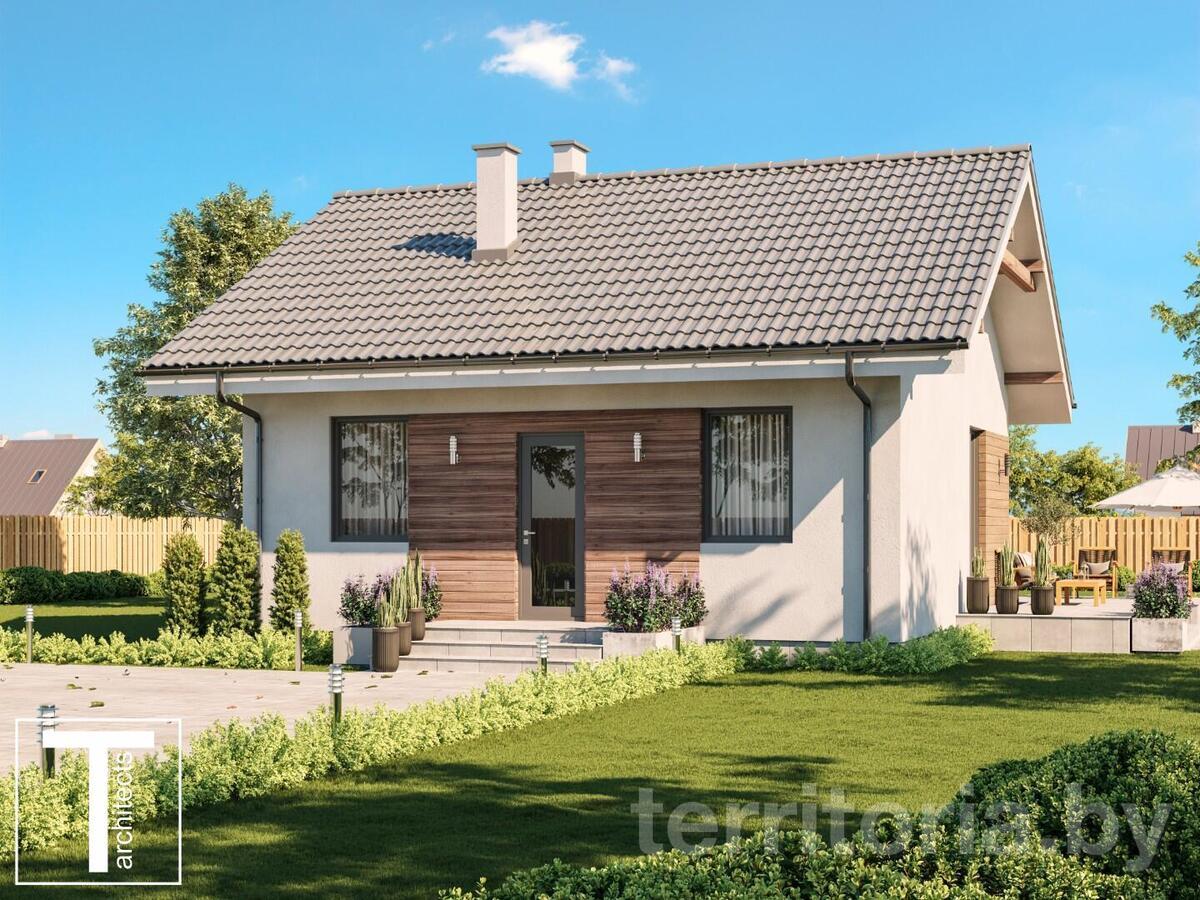

    Классическая модель двускатной крыши с симметричными скатами

    Полезный совет! Тем, кто мечтает о двухэтажном коттедже, но ограничен финансово, стоит обратить внимание на мансардные виды крыш. Это будет превосходным вариантом при минимальных вложениях.

    Любителям необычного дизайна как нельзя лучше подойдет многощипцовая кровля. Такие конструкции можно отнести к настоящим шедеврам. Уникальность их состоит в большом количестве ребер, граней, щипцов и скатов. Такая форма крыши стала популярной в современном частном строительстве коттеджей с мансардными помещениями. Если подобран удачный проект, можно возвести неповторимую конструкцию, ассоциирующуюся с крышами сказочных теремов.

    Рассмотрев все варианты крыш для частных домов и тщательно разобравшись в особенностях и преимуществах каждого из них, можно принять оптимальное решение именно в вашем случае. Главное – ваш дом должен быть под надежной защитой.

    Четырехскатная крыша: 65 фото домов, виды крыш

    Четырехскатная кровля — конструкция, обладающая эффектным внешним видом. Такие крыши настолько универсальны по дизайну, что в равной степени удачно сочетаются с архитектурой в любом стиле: современном, классическом, провинциальном. Чтобы облегчить вам выбор кровли для своего дома, мы подобрали фото самых красивых четырехскатных крыш со всего мира.

    Одноэтажные дома

    Четырехскатные кровли вальмового типа — традиционный вид крыши в европейских странах, особенно в северных регионах, для которых характерны жесткие климатические условия с обильными осадками и сильными ветрами.

    Вальмовые и полувальмовые четырехскатные крыши из сланцевой и керамической черепицы часто соседствуют с комбинированными фасадами из кирпича, фахверка и камня, как на фото одноэтажного дома с эркером и мансардой в викторианском стиле.

    Особая колоритность отличает голландские частные усадьбы — одноэтажные кирпичные дома с полувальмовыми крышами из соломы или камыша.

    На фото — частный коттедж в современной стилистике, но с отголосками традиционного подхода к строительству кровли. Здесь вальмовая 4-скатная крыша над домом скомбинировала с двускатной кровлей над пристройкой-гаражом.

    В ультрасовременной архитектуре частных домов нередко встречаются строгие вальмовые крыши — четырехскатные конструкции с битумным кровельным покрытием.

    Интересная концепция для современного загородного коттеджа — асимметричная четырехскатная крыша из тростника в тандеме с рифленым деревянным фасадом.

    Рациональное решение для частного дома — полувальмовая кровля с мансардой, которая существенно расширяет жилую площадь за счет эксплуатируемого чердака.

    Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

    Двухэтажные дома

    Оригинальность проекта двухэтажного дома на фото заключается в том, что четырехскатная вальмовая кровля использована не только для постройки крыши, но и для сооружения балконного ограждения.

    В европейских регионах, для которых характерны сильные снегопады, частные дома строят с полувальмовой кровлей, у которой скаты имеют значительный уклон. Такая крыша позволяет обустроить мансарду в два этажа, как на фото. А для предотвращения лавинного схода снега скаты таких крыш снабжают небольшим изломом по краю.

    Четырехскатные кровли вальмового типа часто комбинируют с шатровыми и конусными конструкциями, обустраивая такими крышами эркеры и пристройки к дому.

    Двухэтажный дом с ломаной мансардной кровлей — проектное решение, позволяющее оптимально использовать подкровельное пространство и разместить там жилые комнаты: спальни, детские и кабинеты.

    Четырехскатные крыши все чаще применяются в индивидуальном строительстве и отлично сочетаются с лаконичной архитектурой в стилистике модерна и хай-тека.

    Ломаная кровля

    Дизайн частного коттеджа на фото создан на сочетании асимметрично расположенных фронтонов с вальмовыми кровлями: над основной постройкой и над открытой верандой. Все эти архитектурные элементы объединяются в одно целое благодаря колоритному дымоходу, выложенному диким камнем.

    Ломаная 4-скатная кровля — это необязательно симметричная конструкция — скаты могут иметь различную длину, как на фото деревянного загородного коттеджа. Причем более длинный скат рационально использовать с наветренной стороны дома.

    Нередко один из скатов ломаной кровли переходит в навес над террасой, верандой или крыльцом.

    Загородный дом на фото — образец нетривиального деревянного зодчества, когда фасады выкрашены в броский красный оттенок, а кровля покрыта настилом нейтрального цвета.

    Крыша с мансардой

    Если ваш земельный участок расположен на пересеченной местности, рационально строить дом, который состоит из разноуровневых жилых пространств, соединенных между собой. Планировка здания может также включать различные пристройки, например, гараж с мансардой или закрытую террасу.

    Слуховые окна — броский акцент на фасаде дома с мансардой — их нередко выделяют цветом, контрастирующим с оттенком кровли и стен.

    Слуховые окна на мансарде могут иметь как прямоугольную, так и арочную форму, а в качестве красивого дополнения к ним можно применять ставни.

    В коттеджах в стиле модерн мансардные окна чаще всего размещены в плоскости кровельного покрытия.

    Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

    Кровли из Ондулина

    Четырехскатная кровля из красного Ондулина хорошо сочетается с фасадами светлых оттенков: бежевым, персиковым, ванильным, розовым.

    Крыша из красного Ондулина — эффектный вариант кровельного покрытия для четырехскатной кровли дома в стиле кантри.

    Темно-коричневый Ондулин идеально акцентирует архитектурное решение дома с белыми фасадами.

    Коричневые 4-х скатные крыши из Ондулина удачно гармонируют с кирпичными фасадами и темной столяркой: оконными рамами, дверными полотнами, деревянными заборами и воротами.

    Четырехскатная крыша оригинальной формы стала ярким элементом архитектуры 3-этажного частного дома на фото. Ондулин здесь использован как кровельное покрытие и для дома, и для гаража.

    Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

    Кровли из профнастила

    Кирпичные фасады красиво оттеняет крыша глубокого тона, например, из профнастила, окрашенного в темно-изумрудный оттенок.

    По-своему интересен проект дома с ломаной мансардной кровлей из темного профлиста, контрастирующего с бежевыми фасадами и белыми архитектурными деталями.

    Дизайн одноэтажного дома с вальмовой кровлей из оцинкованного профлиста смотрится очень выразительно благодаря контрастной торцевой планке, которая подчеркивает форму фронтонов.

    Крыши из металлочерепицы

    4-скатная кровля из металлочерепицы прекрасно имитирует керамический аналог и выгодно подчеркивает строгость архитектуры в классическом стиле.

    Самое удачное решение для частных домов в духе классики — красная металлочерепичная кровля с мансардой вальмовой конструкции.

    Для домов, выдержанных в стиле неоклассики, чаще всего подбирают металлочерепицу насыщенных оттенков, контрастирующих с цветом фасадной отделки.

    Четырехскатная крыша из металлочерепицы отлично гармонирует не только с классической архитектурой, но и с дизайном домов в ультрасовременном стиле, когда используется сплошное фасадное остекление. В этом случае цвет кровельного покрытия подбирается в нейтральном тоне: черном, антрацитовом, сером.

    Смотрите также: Дизайн коттеджа внутри: 60 фото в современном стиле

    Мягкая кровля

    Гибкая черепица под серый сланец подчеркивает благородство четырехскатных кровель в стиле Тюдор и позволяет красиво выложить скаты скругленной формы.

    Архитектура частного дома на фото — немного непривычная интерпретация фахверка, когда черная древесина каркаса сочетается с кирпичной кладкой, а в дополнение к такому «брутальному» тандему выбрана полувальмовая четырехскатная крыша из серой гибкой черепицы под сланец.

    Гибкая кровля красного цвета — эффектное решение для дизайна летней кухни с зоной барбекю, построенной из кирпича и дерева.

    Четырехскатная вальмовая крыша из битумной черепицы — удачный вариант для обустройства зоны патио у бассейна в современном стиле.

    Тростниковые, соломенные и камышовые кровли

    Деревенька Гитхорн в Голландии известна под названием «Северная Венеция» — здесь практически нет дорог, только каналы, вдоль которых стоят колоритные домики под соломенными крышами.

    Характерная для Гитхорна архитектура — прямоугольные в плане дома под полувальмовыми крышами из камыша, который со временем меняет цвет с золотистого на благородно-дымчатый.

    Технология стрижки соломенных снопов позволяет создавать полукруглые поверхности на крыше, например, на стыке скатов или при оформлении мансардных слуховых окон.

    Несмотря на свою многовековую историю, тростниковые четырехскатные кровли органично сочетаются с архитектурой в стиле контемпорари.

    Теплые, песочно-бежевые оттенки камышовой кровли придают экстерьеру дома гостеприимный антураж, даже если в отделке фасадов использована контрастная черно-белая гамма, как на фото.

    Двухуровневая вальмовая кровля из тростника станет эффектным элементом архитектуры современного дома в стиле кантри.

    Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

    Фото-подборка четырехскатных крыш

    Двускатная крыша (100 фото): схемы, проекты и пошаговая инструкция по постройке

    В настоящее время все больше и больше людей отдают предпочтение сооружению дома с двускатной крышей, что обусловлено массой основных преимуществ такой конструкции:

    • безупречная надежность – легко выдерживает большие навалы снега, сильные порывы ветра и прочее;
    • совмещается с любыми кровельными материалами;
    • относительная дешевизна используемого в строительстве материала;
    • простота монтажа и эстетическое превосходство.

    Двускатная крыша своими руками – абсолютная реальность!

    Если вы приобретали свежие древесные материалы, то в данном случае понадобится предварительное сушение стропил и их обработка.

    Использование влажных пиломатериалов крайне нежелательно, так как это грозит сгибанием балок, изменением их геометрии и размеров.

    Обработка специальными смесями сухих досок помогает избежать возникновения грибка и уменьшить риск возникновения пожара.

    Как сделать двускатную крышу: основные этапы возведения

    Основная стадия сооружения двускатной крыши – монтаж мауэрлата. Конструкция должна быть горизонтальной.

    Перед началом монтажа рекомендуется проверить горизонтальность стены, где будет смонтирован мауэрлат. При обнаружении каких-либо отклонений, выровняйте стену при помощи раствора цемента.

    Дальнейшие манипуляции – установку бруса на наружный ряд кладки или досок можно проводить после того, как поверхность наберет половину своей прочности.

    Варианты соединения стен с мауэрлатом:

    • В кладке устанавливается катаная проволока с большим диаметром сечения, два края направлены вверх. В доске монтируются проемы, куда ее продевают, после скручивают и загибают.
    • В стену замуровывают проволоку (12 мм). Под этот размер сверлят дыры, надевают брус или доску, закручивают гайками и широкими шайбами.
    • Выравнивают пиломатериалы, делают отверстия с помощью сверла (12 мм), продевают анкера, затягивая, используя гаечный ключ.

    Дистанция между шпильками/проволокой – 1 м 20 см. На стене, где будет смонтирован мауэрлат, прокладывают отсечную гидроизоляцию (рубероид/гидроизол).

    Следующий шаг – сооружение стропил двускатной крыши. В настоящее время известно много разновидностей подобных конструкций. Каждый вправе выбрать наиболее понятный, бюджетный и надежный по его мнению.

    Затем стоит сделать шаблон будущего сооружения. В том случае, когда стропила наклонные, то предусмотрен постепенный монтаж их отдельных элементов прямо на кровле.

    Если система состоит из висячих стропил, то предусмотрена сборка фермы на земле.

    Нужно собрать необходимое число ферм, поднять на крышу, выставить вертикально и прикрепить к мауэрлату. В данном случае гарантируется высокая скорость и правильность монтажа.

    Сложность заключается в подъеме сделанных собственноручно ферм. Для этого нужно установить 2 наклонные доски: первый конец фиксируется в землю, второй выступает над стеной.

    Фермы перемещают максимально близко к смонтированной подъемной системе, привязав веревки и заволакивая систему на крышу. Это идеальный способ поднять ферму, если нет под рукой лебедки или крана.

    Как собрать стропильную систему?

    • Выставляем крайние фермы, которые образовывают фронтоны. Выравниваем, соединяем с ними преходящие упоры, которыми могут служить доски, приколоченные к стене дома.
    • Натягиваем между 2-мя смонтированными фермами шпагат на уровне конька, с 2-х сторон внизу. Контролируем уровень шпагата, устраняем погрешности.
    • Установленные фермы крепим к мауэрлату.
    • Следующие фермы устанавливаем согласно натянутым шпагатам.
    • Смонтированную стропильную систему накрываем слоем гидроизоляции, набиваем сверху обрешетку. Гидроизоляционная мембрана защищает утеплитель от намокания.

    Ниже представлены фото двускатной крыши деревянных жилых домов, смонтированной собственноручно.

    Правильная двускатная крыша предусматривает дальнейший монтаж кровельного материала, который в свою очередь гарантирует максимальную защиту жилого здания от воздействия агрессивных факторов внешней среды, обеспечение максимального пребывания и проживания владельцев здания.

    Желаем вам удачного начала строительства и успешного его завершения без погрешностей!

    Фото двускатной крыши

    Крыши домов разновидности + фото

    Крыша частного дома является не только защитой жилища от воздействия окружающей среды, но и важным элементом архитектурной композиции сооружения.

    Существуют различные виды крыш, которые могут обеспечить и эффективную защиту, и красивый внешний вид. В данной статье читатель сможет узнать, какие виды кровель существуют, увидеть их фото; эта информация поможет определить, какой вид крыши подойдет в своем случае.

    Основные виды кровель частных домов

    Так или иначе, крыши могут быть двух видов:

    1. Плоского типа.
    2. Скатного типа.

    Остальные подвиды кровель исходят именно из двух конструктивных разновидностей.

    Плоская кровля

    Они не пользуются большим спросом в российских условиях. Это связано в первую очередь с тем, что угол уклона таких кровель не позволяет осадкам эффективно скатываться. И если в отношении воды это может быть приемлемо, то в отношении снега не подходит: снежное покрытие оказывает сильную нагрузку на всю конструкцию и фундамент дома. Соответственно это деструктивно влияет на надежность как самой крыши, так и всего сооружения. Обыкновенно уклон составляет всего 3-10 градусов.

    Из плюсов плоской кровли можно выделить достаточно невысокую стоимость монтажа. Еще одно достоинство – возможность использовать крышу в качестве полезной площади, на которой можно создать место для отдыха под открытым небом, например, чтобы собираться с друзьями на шашлык посреди города. На такой кровле дома можно обустроить цветник и даже бассейн, если окружающий климат достаточно теплый.

    При строительстве кровли плоского типа особое внимание нужно уделить созданию качественной системы ливневого слива, благодаря которой осадки будут эффективно стекать.

    Важно! Еще один недостаток, который можно выделить – высокая теплопроводность покрытия в жару.

    Если у скатных крыш имеется чердак, который выполняет роль теплообменника, то плоская кровля передает всю накопленную жару в дом. Потому для комфортного жилья необходимо создать вентиляцию между жилым пространством и крышей: шахты и каналы, через которые горячий воздух будет выходить в атмосферу.

    Для того чтобы выдержать снежный настил зимой, плоскую кровлю частного дома делают небольшой площади и укрепляют стропила металлическими или железобетонными вставками.

    Скатная кровля

    Она более традиционна для России, хорошо подходит для самоочистки от воды и снега и сама по себе является более надежной. Конструкция такой крыши состоит из множества элементов, которые делают ее крепче и долговечнее.

    Скатная кровля имеет ряд преимуществ перед плоской, но она, соответственно, дороже. Чтобы построить скатную крышу, человеку придется вложить гораздо больше средств. Кроме того, дороже и сложнее окажется ее ремонт в случае необходимости. И еще один несомненный плюс в том, что при создании этого вида крыши образуется дополнительное пространство, площадь, которую можно использовать для чердака или мансарды (подробнее о ней ниже).

    Все разновидности скатных кровель имеют схожую конструкцию и содержат:

    • скаты – плоскости, которые защищают жилище от осадков и отводят их, герметизируют сооружение;
    • элементы несущей конструкции – стропила, мауэрлат, обрешетку и др., которые равномерно распределяют всю нагрузку, делают конструкцию сбалансированной;
    • ендовы и другие перекрытия для герметизации;
    • свесы и края, которые выходят за пределы здания, используются для системы слива;
    • элементы водосточной системы – трубы, воронки и желоба, собирающие, транспортирующие и выводящие осадки за пределы сооружения.

    Разновидности скатной крыши частных домов

    Достаточно сложная конструкция такой кровли позволяет модифицировать ее, создавать различные варианты и подстраивать под архитектурные особенности самих зданий.

    Односкатная крыша

    Она является самым простым и дешевым вариантом обустройства своего дома скатом, удобным в монтаже.

    По сути, эта кровля является плоской, просто она имеет более резкий уклон в одну сторону. Чаще всего ее применяют при строительстве гаражей, сараев и хозяйственных построек, на даче и в деревне. Однако современные технологии позволяют оборудовать частные дома такой конструкцией. Монтировать ее проще, потому что стропила опираются на стены дома и направляются в одну сторону. Большой угол наклона будет эффективно сливать осадки с крыши, не создавая лишнего давления на фундамент и несущие стены.

    Минус его в том, что мансарду и чердачное помещение сделать не получится.

    Вид дома с односкатной крышей можно увидеть на фото:

    Двускатная крыша

    Наиболее распространена в России в течение многих веков, поскольку при строительстве деревянных домов использовалась именно эта разновидность.

    Она состоит из двух скатов, соединенных друг с другом под симметричным или несимметричным углом. Резкий уклон, надежность конструкции делают двускатную крышу самой распространенной при строительстве частных домов. Эта кровля эффективно защищает здание от осадков, она создает пространство между фронтонами здания.

    Система стропил в этой конструкции значительно сложнее односкатного покрытия и фронтон чаще всего напоминает треугольник по своему виду. Часто из-за наличия двух уклонов эту кровлю называют щипцовой. Монтировать ее своими руками значительно сложнее.

    Вид дома с двускатной крышей можно увидеть на фото:

    Мансардная крыша

    По-другому ее называют бесчердачной. Она позволяет сделать мансарду, то есть жилую комнату, наружными стенами которой будут выступать сами скаты крыши. Это достаточно интересный вариант, когда нужно увеличить жилое пространство частного дома. Обилие кровельных и других строительных материалов сейчас позволяет сделать качественную мансарду и даже оборудовать в стенах окна.

    Процесс создания этой кровли затратен и далеко не прост. Одна из главных задач – качественная теплоизоляция кровли: она представляет собой стены комнаты, которые будут защищать жильцов от холода в зимнее время года (в том случае, если мансарда будет использоваться как жилое помещение, а не просто чердак).

    Совет! Рекомендуется доверять создание мансарды специалистам, которые смогут выполнить все монтажные работы со знанием дела; без опыта справиться с этой задачей непросто, есть риск возникновения ошибок, за исправление которых потом придется платить дополнительные деньги.

    Вид дома с мансардной крышей можно увидеть на фото:

    Ломаная мансардная крыша

    Для увеличения площади мансарды и удобства пользования жилым пространством в кровле делается специальный излом, который позволяет сделать скат более пологим. Изнутри ставятся специальные деревянные подпорки, которые закрепляют различные углы: основная часть ската более полога, а верхняя часть после излома – под более крутым углом. Это и дает возможность расширения пространства мансарды, на которой можно поместить больше вещей или устроить жилую комнату.

    Внимание! Эта кровля создает оригинальный пятиугольный фронтон, который смотрится очень эффектно.

    Вид дома с ломаной мансардной крышей можно увидеть на фото:

    Вальмовая крыша

    Она считается очень качественной, ее конструкция – хорошо сбалансированной, которая эффективно защищает дом от осадков долгие года. Кровля становится вальмовой, когда вместо традиционных треугольных фронтонов монтируются еще два ската – треугольной формы; эти скаты и называются вальмами. Другие же два ската имеют форму трапеции.

    Таким образом получается, что эта крыша обладает четырьмя скатами – плоскостями, по которым сливаются осадки. Такие кровли используются на домах прямоугольной формы чаще всего.

    Важно! Недостаток только один – смонтировать такую конструкцию самостоятельно практически невозможно.

    Сооружение вальмовой кровли является процессом дорогостоящим, который требует людей с навыками и знаниями, дополнительных расходных материалов для создания стропильной и водосточной систем. Но результат стоит своих денег – эта кровля всегда будет чистой.

    Вид дома с вальмовой крышей можно увидеть на фото:

    Полувальмовая крыша

    В этом случае фронтоны не покрываются скатом полностью, он остается в виде трапеции, а сверху они накрываются небольшими полувальмами. Так на фронтонах можно размещать окна. Главное преимущество этой конструкции – красивый внешний вид. Если говорить о дизайне, частный дом с полувальмами смотрится очень привлекательно.

    Как и в предыдущем случае, стропильная система этой кровли достаточно сложна, имеет высокую стоимость.

    Вид дома с полувальмовой крышей можно увидеть на фото:

    Шатровая крыша

    Это одна из разновидностей вальмовой кровли. Также имеет как минимум 4 ската, которые сходятся в одной вершине. В итоге получаются симметричные скаты в виде треугольников, которые напоминают шатер. Он эффективно защищает дом от осадков, интересен с точки зрения дизайна.

    Но смонтировать такую кровлю сложно из-за особенностей несущей конструкции.

    Вид дома с шатровой крышей можно увидеть на фото:

    Другие виды крыш

    Существуют и другие конструкции кровель для частных домов, но они менее распространены из-за своих особенностей, сложности монтажа и др. Среди них выделяются:

    • комбинированная. Они сочетают в себе разные виды крыш и являются самыми сложными по конструкции. Соединяют в себе шатровые, полувальмовые кровли и др. Это строго индивидуальные конструкции, отличаются высокой стоимостью и эффектным внешним видом. Пример такой крыши на следующем фото:
    • многощипцовая. Также имеет сложную структуру, создают уникальную конструкцию с наличием множества углов, ребер и сопряжений плоскостей, благодаря чему ее монтаж очень непрост. Пример такой крыши на следующем фото:
    • купольная (сферическая) и коническая. Это самые редкие разновидности. Имеют округлые формы, если говорить о частных домах, они используются при создании веранд, башенок и т. д. Фото сферической крыши: Фото конической крыши:

    Современные технологии, новые дизайнерские мысли приводят к созданию новых видов крыш или обновлению традиционных давно себя зарекомендовавших кровель. С этой информацией читатель сможет выбрать самый оптимальный вариант для своего частного дома.

    Что еще почитать по теме?

    Автор статьи:

    Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

    Оцените статью: (No Ratings Yet) Загрузка… Понравилась статья? Поделись с друзьями в социальных сетях:

    Facebook

    Twitter

    Вконтакте

    Одноклассники

    Google+

    Как сделать 4-х скатную крышу: устройство, узлы, чертежи

    Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

    Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

    Виды четырехскатных крыш

    Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

    Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

    Разновидности: вальмовая и шатровая конструкции

    Класс четырехскатных крыш объединяет два вида конструкций, напоминающих в плане квадратный и прямоугольный конверт.

    Первая разновидность называется шатровой, вторая – вальмовой. На фоне скатных аналогов их выделяет отсутствие фронтонов, именуемых в кровельном деле щипцами. В сооружении обоих вариантов четырехскатных конструкций используются наслонные и висячие стропила, установка которых производится в соответствии со стандартными технологиями сооружения скатных стропильных систем.

    Характерные отличия в рамках четырехскатного класса:

    У шатровой крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной наивысшей точке.

    Конька как такового в шатровой конструкции нет, его функцию выполняет центральная опора в наслонных системах или вершина висячей фермы.У вальмовой крыши пара основных скатов имеет трапециевидную конфигурацию, а вторая пара треугольную. От шатрового собрата вальмовая конструкция отличается обязательным присутствием конька, к которому примыкают трапеции верхними основаниями. Треугольные скаты, они же вальмы, примыкают к коньку вершиной, а их стороны состыкованы с наклонными сторонами трапеций.

    Исходя из конфигурации крыш в плане, ясно, что шатровые конструкции принято водружать над квадратными строениями, а вальмовые над прямоугольными домами. В качестве покрытия подходят как мягкие, так и жесткие кровельные материалы. Характерную квадратную или прямоугольную форму повторяют чертежи стропильной системы четырехскатной крыши с четко обозначенным расположением элементов в плане и вертикальными проекциями скатов.

    Нередко вальмовые и шатровые системы вкупе используются в строительстве одного объекта или эффектно дополняют двускатные, односкатные, ломаные и другие крыши.

    Опираться конструкции с четырьмя скатами могут непосредственно на верхний венец деревянного дома или на мауэрлат, служащий верхней обвязкой кирпичных или бетонных стен. Если под каждую стропилину можно найти верхнюю и нижнюю опоры, кровельный каркас сооружается по наслонной технологии.

    Установка наслонных стропильных ног проще и доступней для неопытного домашнего кровельщика, которому необходимо учесть, что:

    Вопросы крепления мауэрлата и тесно связанного с ним способа установки стропильных ног по правилам решаются на стадии проектирования дома. Если у строения нет внутренней несущей стены или нет возможности соорудить надежные опоры под центральную часть крыши, кроме висячей схемы сборки стропильной системы ничего не подойдет. Правда в большинстве случаев применяется наслонный метод сооружения, для реализации которого надо заранее предусмотреть несущую опору внутри строения.

    В устройстве стропильных систем для шатровых и вальмовых четырехскатных крыш используются специфические конструктивные элементы, это:

    Диагональные стропильные ноги, формирующие хребтовые соединения скатов. В вальмовых конструкциях диагонали, они же накосные стропила, соединяют консоли конькового прогона с углами крыши.

    В шатровых системах накосные ноги соединяют вершину с углами.Нарожники, или стропильные полуноги, устанавливаемые перпендикулярно карнизам. Опираются они на диагональные стропилины, располагаются параллельно друг дружке, потому отличаются разновеликой длиной. Нарожники формируют плоскости шатровых и вальмовых скатов.

    Диагональными стропилинами и нарожниками пользуются также для сооружения ендов, только устраиваются тогда вогнутые углы крыши, а не выпуклые как вальмовые.

    Вся сложность сооружения каркасов для крыш с четырьмя скатами заключается в установке диагональных стропилин, определяющих результат формирования конструкции. Кроме того накосы обязаны стойко держать нагрузку в полтора раза большую, чем рядовые стропильные ноги скатных крыш.

    Потому что они по совместительству работают коньком, т. е. опорой для верхней пятки нарожников.

    Если вкратце описать процедуру строительства наслонного каркаса для четырехскатной крыши, то уложиться можно в несколько этапов:

    Устройство мауэрлата по кирпичным или бетонным стенам.

    Процесс устройства мауэрлата по стенам из бревна или бруса можно упразднить, т. к. его с успехом может заменить верхний венец.Установка центральной опоры для шатровой конструкции или опорного каркаса основной части вальмовой крыши.Монтаж обычных наслонных стропилин: пары для шатровой крыши и определенного проектным решением ряда для вальмовой конструкции.Установка диагональных стропильных ног, соединяющих углы систем с вершиной опоры или крайними точками конька.Изготовление по размеру и крепление нарожников.

    В случае применения висячей схемы каркаса стартом строительства шатрового каркаса будет установка треугольной стропильной фермы по центру. Началом монтажа четырехскатной вальмовой стропильной системы станет установка ряда стропильных ферм.

    Голландская крыша: классика четырех скатов

    Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

    Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

    Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

    А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

    Полувальмовая голландская крыша: особая устойчивость

    Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых  трапециевидных скатов.

    Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

    Полувальмовая датская крыша: европейские традиции

    А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

    Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

    Шатровая крыша: идеальные пропорции

    Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

    Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

    Устройство стропильной системы крыши с четырьмя скатами

    Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:

    Этап І.

    Планирование и проектирование

    Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.

    А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!

    Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:

    Этап ІІ. Заготовка конструктивных элементов

    Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

    Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат.

    Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

    Далее вы будете строить стропильные ноги– это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

    Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

    А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.

    Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

    Откосыстанут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

    Далее, важной деталью будет стойка– вертикальный элемент каркаса крыши. Она станет служить опорой для конька. Изготовьте ее из такого же материала, что и мауэрлат.

    Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

    А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

    А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

    И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

    В жизни все эти элементы выглядят так:

    Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

    Этап ІІІ. Установка чердачного перекрытия

    Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали.  Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

    А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

    Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам.

    Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

    Этап ІV. Монтаж конькового прогона

    В рассчете конькового прогона отталкивайтесь от таких нюансов:

    Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два.

    При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс.

    Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга.

    Самый простой вариант таких ферм  – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

    В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

    Этап V. Установка стандартных и диагональных стропил

    Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

    Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

    На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

    Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

    Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

    У вас получится! Пожалуйста, задавайте свои вопросы в комментариях.

    Строительство вальмовой стропильной системы

    Разберем один из распространенных примеров устройства вальмовой крышис наслонными стропильными ногами. Опираться им предстоит на балки перекрытия, уложенные поверх мауэрлата.

    Жесткое крепление врубкой будет использовано только для фиксации верха стропильных ног на коньковом прогоне, благодаря чему в усилении крепежа мауэрлата необходимости нет. Габариты коробки приведенного в примере дома 8,4×10,8м. Реальные размеры крыши в плане увеличатся с каждой из сторон на величину карнизного свеса, на 40-50см.

    Устройство 4 скатной шатровой крыши на примере беседки

    Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже).

    Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

    Схема стропильной системы шатровой крыши для беседки

    Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

    Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки.

    Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

    Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

    Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона).

    Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

    Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

    Размер граней — по сечению среза стропильных ног

    Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

    Стропильная система 4 скатной вальмовой крыши собрана

    По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

    Испытания прошли успешно

    Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

    Полезные видео-инструкции

    Кратко с последовательностью и правилами монтажа стропильной системы четырехскатной крыши шатровой и вальмовой категорий ознакомит видео:

    Ознакомившись со спецификой устройства и усвоив тонкости монтажа крыш с четырьмя скатами, можно смело приступать к реализации планов по ее сооружению.

    Видео-инструкция

    Источники:

    https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html

    https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

    http://krovlyakrishi.ru/vidy-krysh/chetyrexskatnaya-valmovaya/kak-sdelat-kryshu-svoimi-rukami.html

    https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html

    https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

    http://krovlyakrishi.ru/vidy-krysh/chetyrexskatnaya-valmovaya/kak-sdelat-kryshu-svoimi-rukami.html

    виды, конструктивные особенности, узлы и устройство

    Возведение крыши является заключительным этапом строительства любого здания. Она играет не только техническую роль, но и является украшением дома. Если вы решили, что на вашем жилье будет скатная крыша, то должны знать, что такие конструкции отличаются сложностью. В зависимости от формы ската наклонная крыша может быть щипцовой, односкатной или шатровой. Такие конструкции могут иметь самую разную форму: шпилевую, пирамидальную, коническую и др. Климатические условия сделали скатные крыши самыми распространенными в загородном строительстве.

    Общее описание

    Скатная крыша способствует естественному стеканию талых и дождевых вод. Угол определяется углом, под которым скат наклонен к горизонту. Эти конструкции имеют угол не меньше 5°, однако обустраиваются и такие, в которых отдельные участки имеют прямой угол наклона. В зависимости от того, какова общая архитектура дома, климат, финишное покрытие, а также выбранный материал, скатная крыша может иметь определенное устройство. Например, если в вашем регионе выпадает достаточно большое количество осадков, а кровельное покрытие не очень плотное, то скаты должны быть крутыми. При сильных ветрах для уменьшения давления поверхность должна быть более пологой. Если вы правильно подберете уклон, то вам удастся уменьшить стоимость строительства и трудозатраты. Крутые конструкции обходятся дороже, так как предусматривают использование материалов в большем объеме.

    Основные виды скатных кровель

    4-скатная крыша относится к одной из разновидностей одноименных конструкций. Среди них следует выделить односкатную, двухскатную, полувальмовую, мансардную, купольную, коническую, пирамидальную, а также четырехщипцовую. Односкатные являются самыми простыми по форме, они будут отводить воду только в одном направлении. Их используют для покрытия маленьких домиков, крылец, пристроек, временных сооружений и хозяйственных зданий. Сооружения в этом случае не будет иметь чердака или пространства под крышей.

    2-скатная крыша используется в малоэтажном строительстве. Она обладает прямоугольной формой, а боковые части называются фронтонами. Полувальмовая крыша отличается от четырехскатной тем, что в ней наклонные плоскости срезают часть фронтона. Пирамидальные крыши используются, когда в плане дом имеет квадратную форму или форму правильного прямоугольника.

    Конструкция и основные узлы

    Кровли скатных крыш имеют два основных элемента, а именно — ограждающие и несущие. Последние необходимы, чтобы принимать нагрузки от снега, ветра и самой крыши. С их помощью распределяется вес на несущие стены и отдельно расположенные опоры. При этом к прочности несущих элементов предъявляются довольно жесткие требования. Основными составляющими выступают мауэрлат и стропильная система. Нельзя не отметить, что устройство скатной крыши подразумевает крепежи в виде стоек, подкосов и ригелей. Нужной жесткости удается добиться с помощью стропильной фермы.

    Мауэрлат – это брус, который выступает опорой для наклонных стропил из дерева. С помощью данного элемента распределяется нагрузка от крыши. Мауэрлат является своеобразным фундаментом для конструкции. Если вы хотите выполнить крышу в классическом ее понимании, то для устройства мауэрлата следует использовать брус со стороной в 15 см. Минимальное значение для бруса составляет 10 см. Скатная крыша руками домашнего мастера может быть выполнена. Если она имеет мауэрлат, то его следует расположить по всей длине здания или установить только под стропильными ногами.

    При использовании стропильных ног небольшого сечения система в процессе эксплуатации может просесть. Для того чтобы исключить данную проблему, следует установить решетку, в составе которой будут ригели, стойки и подкосы. Для выполнения стоек и подкосов следует подготовить 15-сантиметровую доску, толщина которой должна быть равна 2,5 см. Можно воспользоваться деревянными пластинами, изготавливаемыми из деревянных бревен диаметром в 13 см или больше. Мауэрлат должен располагаться по верхнему обрезу стены, а также уходить в сторону внутреннего или наружного края.

    Один из основных узлов – мауэрлат

    4-скатная крыша имеет мауэрлат, который должен располагаться в 5 см или ближе от края наружных плоскостей стен. Фиксацию к стене следует осуществлять таким образом, чтобы не создать парусность, которая будет способствовать большим нагрузкам при сильном ветре. Наиболее часто в качестве материала для мауэрлата используется древесина, но если кровельный каркас выполнен из металла, то можно воспользоваться двутавром или швеллером.

    Устройство крыши в области мауэрлата

    Если вы задумались о том, как сделать скатную крышу с мауэрлатом, то укладка последнего осуществляется по гидроизоляционному слою, которым может выступить рубероид. От верхней части чердачного перекрытия можно отступить 40 см. Каждые 5 м прогоны опираются на стойки, которые нижними концами врублены в лежни. Угол между подкосом и стропильной ногой должен быть примерно равен 90°. Если при устройстве скатной крыши стропильная нога будет иметь большую длину, то монтаж дополнительных опор должен осуществляться с учетом опирания на лежни. Каждое звено мауэрлата должно быть скреплено с двумя звеньями, располагающимися по соседству и одновременно фиксирующимися к стропилам. По периметру кровельной системы должна быть образована надежная конструкция. Но отдельные сегменты мауэрлата могут быть расположены под стропильными ногами.

    Устройство стропильной системы

    4-х скатная крыша имеет несущую конструкцию в виде стропильной системы, в ее состав входят стропильные ноги, наклонные подкосы, а также вертикальные стойки. Стропила выполняются из дерева, смешанных материалов, металла или железобетона. Крепежными элементами выступают ригели, распорки, подкосы, а также стойки. Стропила соединяются в фермы.

    Для справки

    Стропильная система должна соединяться в треугольник, что обусловлено его жесткостью и устойчивостью. Для стропил можно использовать брус разного сечения, что определяется длиной стропильных ног, расчетной величиной нагрузок, а также расстоянием между стропилами. Если речь идет о простых конструкциях, то величина сечения может изменяться от 40×150 до 100×250 миллиметров.

    Полувальмовая крыша своими руками

    Если вы решили выстроить дом, скатная крыша может стать лучшим решением, одной из разновидностей такой конструкции является полувальмовая кровля. Такие крыши подходят для регионов с сильными ветровыми нагрузками, так как они защищают постройку от воздушных потоков, исключая размывание фронтона и поддувание. Чердачное помещение будет оригинальным, его можно использовать в качестве жилого. Специалисты рекомендуют придерживаться определенной технологии при строительстве. На первом этапе по периметру крыши заливается стяжка, в нее через каждые 120 сантиметров или меньше устанавливаются шпильки, диаметр которых равен 10 мм. На данные крепежи насаживают запорные брусья, затягиваемые гайками. Это позволит вам сформировать мауэрлат, на который после вы будете устанавливать стропильную систему.

    Следующим шагом станет установка наклонных стропил, которые будут опираться на наружные стены. Для того чтобы уменьшить нагрузку на последние из них, следует выполнить затяжку, соединяющую между с собой стропильные ноги. Край будет упираться в наружные стены, тогда как внутренняя часть – на опоры и внутренние стены.

    Производится фиксация стропил на коньковый брус, который укладывается на вершину. Он будет соединять между собой опоры. На вальмах балки укрепляются к крайним опорам. Все остальные следует фиксировать к коньку. Установка промежуточных стропил производится на следующем этапе. Шаг между ними должен быть равен ширине теплоизоляции, этот параметр изменяется от 60 до 120 см. Далее предстоит установить поперечные балки.

    Устройство односкатной кровли

    На первом этапе следует определить, каков будет угол наклона крыши. Промежуточные значения лежат между 11 и 60°. Все будет зависеть от атмосферных явлений, материалов в основе кровли, а также архитектурных особенностей дома. Для северных районов скат должен быть равен 40°, при этом снег не будет задерживаться на крыше. При сильных ветрах угол наклона должен быть небольшим. В степных и приморских районах этот параметр составляет от 11 до 45°.

    Методика проведения работ по обустройству односкатной кровли

    Для регионов с сильными ветрами может подойти плоская крыша, скатной крыше необходимо придать определенный уклон. После этого можно приступать к сооружению стропильной системы. Данный узел кровли может быть скользящим, висячим или наслонным. Последний является самым простым, при этом стропила должны опираться на внешние стены и центральную балку. Длина стропильной ноги может быть равна 4,5 м, но только в том случае, если она цельная, соединять элементы для наращивания длины недопустимо.

    Самыми сложными в устройстве и по конструкции являются висячие стропила, они применимы, если есть необходимость получить большие пролеты. Их собирают на земле с собственной обрешеткой, а после поднимают наверх, опираясь на крайние опоры. После к обрешётке прибиваются перекрытия чердака, что придает конструкции более высокую прочность. Для стропильной системы односкатной крыши лучше всего использовать брусья сечением в 30×150 мм. При этом расстояние между балками должно составить 80 см.

    Уклон следует обратить нижней частью к подветренной стороне. Число опоры балок должно совпадать, а балками и стропильной ногой следует сформировать треугольник. Стропила укладываются одним концом в гнездо мауэрлата, тогда как другой конец следует забить в брус шиферными гвоздями. Для повышения надежности их закручивают проволокой. Мауэрлат для подстраховки привязывают к стене или закрепляют длинными анкерными болтами.

    Рекомендации специалиста по устройству плоской кровли

    Следующим шагом станет изготовление обрешётки из строганных досок, которые обрабатываются пожароустойчивыми и влагозащитный веществами. Доски располагаются перпендикулярно по отношению к стропилам, расстояние между ними не должно быть больше 15 см. Для обрешётки следует использовать брусья квадратного сечения, со стороной в 50 мм. Далее укладывается пароизоляция и фиксируется к обрешётке маленькими гвоздями с широкой шляпкой. Последние иногда заменяются скобами строительного степлера. Это не только ускорит время проведения работ, но и продлит срок эксплуатации стропил.

    На следующем этапе устанавливаются теплоизоляция и гидроизоляционный слой, рулон последнего из которых разматывается перпендикулярно по отношению к стропилам. При этом важно обеспечить нахлёст следующей полосы на предыдущую, а места стыков нужно загерметизировать.

    Заключение

    Стропильные системы, которые являются неотъемлемой частью скатных кровель, могут иметь в составе мансардные фермы, фермы с верхним поясом сложной формы, фермы-ножницы или двухскатные фермы. В качестве главного элемента стропильной системы выступают ноги, которые выполняют роль поддержки обрешётки. Их укладывают вдоль кровельного ската.

    Самым подходящим уклоном для односкатной крыши бани, которую вы хотите покрыть рубероидом, считается показатель от 10 до 15°. При этом будет достаточно двухслойного покрытия из подстилающего и наружного слоя рубероида. А вот при формировании стропильной системы нужно учесть размеры постройки. Если она будет иметь большой размер, то конструкцию необходимо дополнить стойками и схватками.

    Крутой склон (4/12 и выше)

    Крутой склон (4/12 и выше) | Сприк Кровельные Ко., Инк.

    «В течение многих лет читал ваши познавательные статьи в GT, смотрел, как ваши бригады строят крыши, разговаривал с друзьями и соседями, понравилось профессиональное отношение Брайана Пэрриша, когда он заделывал крышу в 2005 году. Ваши грузовики выглядели ухоженными и чистыми на рабочих мест по всему городу — и теперь у меня есть доказательство того, что бригады Пэта и Игнасио отлично справляются с работой и проявляют исключительное отношение».

    — Д.Кроу

    «Должен сказать, я был очень впечатлен. Ребята были такими милыми и всегда давали мне знать, что происходит. Отличный менеджер, очень приятный человек — убрали кое-что, что им не нужно. Если бы это были мои дети, я бы гордился — мне очень повезло, что у меня есть такая команда!»

    — Л. Фримен

    Еще от клиентов…

    Крутой склон (4/12 и выше)

    Черепица составная

    Композитная черепица является наиболее широко используемым кровельным материалом для крыш с уклоном 4/12 и более.Доступны два основных стиля составной черепицы — черепица с 3 выступами или ламинированная черепица, которую также можно назвать архитектурной или размерной черепицей. Ламинированная черепица внешне напоминает древесину или сланец. Оба типа состоят либо из мата из органического волокна, либо из сердцевины из стекловолокна, пропитанного асфальтом, а затем покрытого минеральными гранулами для придания цвета и текстуры. В качестве метода крепления используется клейкая подложка вместе с гвоздями. Ограниченная гарантия варьируется от 20 до 30 лет на черепицу с 3 выступами и от 30 лет до «пожизненной» на ламинат и дизайнерскую черепицу премиум-класса.

    Нажмите на изображение, чтобы увеличить фото:


    Ссылки на зеленый материал:


    Деревянная встряска и деревянная черепица

    Древесина придает зданию естественную красоту, которую многие производители пытаются имитировать с помощью искусственных материалов, обычно безуспешно. Деревянная черепица нарезается до определенного размера или высечки и обрабатывается гладкой поверхностью. Встряски, как правило, имеют неправильную форму и грубую текстуру, часто расщепляются вручную на открытой стороне и сужаются с другой стороны. Оба типа доступны в различной длине, ширине и сортах древесины. В тихоокеанском северо-западном западном красном кедре наиболее распространена древесина, используемая для создания тряски и черепицы, но также используется сосна. Два предостережения существуют с этим типом кровельного покрытия. Во-первых, требуется дополнительное техническое обслуживание, чтобы древесина была очищена от мусора, чтобы предотвратить сухое гниение, а во-вторых, это отсутствие огнестойкости по сравнению с другими вариантами с классом огнестойкости UL A. Черепицу и щебень можно обработать, чтобы обеспечить дополнительный срок службы, а также огнестойкость за дополнительную плату.

    Нажмите на изображение, чтобы увеличить фото:


    Ссылки на зеленый материал:


    Плитка и шифер

    Используемые на протяжении веков в качестве кровельных материалов, черепица и шифер имеют самый долгий опыт работы по сравнению с другими кровельными материалами. Плитка изготавливается из глины или бетона, она долговечна, долговечна и доступна в различных стилях и цветах. Сланец состоит из 100% органического материала, добываемого прямо из-под земли в карьерах по всему миру, в зависимости от желаемого состава, цвета и плотности.Естественная красота и долговечность сланца не имеют себе равных в качестве кровельного покрытия. Нередко шифер служит 100 лет и более. И черепица, и шифер очень тяжелые по своей природе и должны иметь усиленную конструкцию крыши, чтобы поддерживать их. Если плитка или шифер должны быть установлены на существующей конструкции, которая ранее содержала более легкий кровельный материал, настоятельно рекомендуется оценить стропила крыши на предмет правильной конструкции, чтобы подтвердить, что они могут выдержать дополнительный вес.

    Нажмите на изображение, чтобы увеличить фото:


    Металл

    Металл быстро набирает популярность в качестве варианта кровельного материала.Он прочен, долговечен, относительно не требует технического обслуживания, энергоэффективен, негорюч и пригоден для вторичной переработки. Металлические кровельные панели могут быть изготовлены из оцинкованной стали с эмалевым покрытием, полностью из меди или из устойчивых к коррозии сплавов, таких как Zincalume® или Galvalume®. Хотя когда-то металл можно было использовать только на конструкциях с малым уклоном, теперь его можно использовать и на крышах с крутым уклоном. Металлическая крыша, установленная в вертикальных или горизонтальных панелях, фактически рассеивает удары молнии, а не проводит их — старый миф и опасения.

    Нажмите на изображение, чтобы увеличить фото:


    Зеленый материал Ссылки:


    Будьте эталоном качества. Некоторые люди не привыкли к среде, где от них ожидают совершенства.

    — Стив Джобс

    Все о скатах крыш — различные типы, способы измерения и многое другое

    Уклон крыши и почему это важно



    Сколько раз в разговорах о доме мечты упоминается крыша?

    Посмотрим правде в глаза… не слишком часто, если вообще.

    Люди говорят об открытой планировке этажей, сверкающих белых кухнях с огромными кухонными островами, роскошных главных апартаментах с ультрасовременными ванными комнатами, открытых пространствах и всех мыслимых частях дома. Тем не менее, одна из самых важных особенностей дома — крыша, особенно уклон крыши — упускается из виду.

    Почему мы должны обращать внимание на уклон крыши? Во-первых, уклон вашей крыши или уклон — это фактор, который имеет решающее значение для многих аспектов кровельной системы, включая выбор кровельного материала и аксессуаров, таких как водосточные желоба.Это также может повлиять на внешний вид дома. Фактически, определенные участки (пологие или крутые) являются неотъемлемой частью некоторых архитектурных стилей.

    Поскольку смола имеет жизненно важное значение для крыши, важно понимать ее назначение и то, что она означает для долговечности и безопасности конструкции над нашими головами.

    Крутая двускатная крыша, слуховые окна и крытая передняя веранда с белыми колоннами завораживают своей привлекательностью в этом великолепном современном фермерском доме с четырьмя спальнями. 4103 квадратных фута 1.5-этажный дом имеет уклон крыши от 1 до 2,4 – это означает, что при пролете главного дома в 39 футов крыша поднимается на 16,25 фута (крутой уклон), что придает ему очарование и стиль (план № 206-1028).



    Что такое R шаг?

    Проще говоря, уклон крыши относится к наклону или крутизне крыши. Он обозначает отношение высоты конька к ширине здания и обычно выражается дробью. Например, если вам нужен довольно крутой уклон 1/3 на крыше шириной 45 футов, высота крыши должна быть 15 футов.

    В жилых домах наиболее распространен уклон крыши от 1/6 до 1/2. Чем выше значение дроби, тем круче будет крыша — и тем приятнее и привлекательнее она будет.



    Чем уклон крыши отличается от уклона?

    Вы можете заметить, что во многих случаях термин уклон используется вместо – или взаимозаменяемо – уклон при описании наклона крыши. Однако они отличаются друг от друга и не означают одно и то же.

    • Уклон крыши представляет собой меру высоты подъема крыши – или высоты конька – до пролета , , который представляет собой расстояние от верхней плиты одной стены до вершины другой стены плита и тянется по ширине крыши. Крыша, которая возвышается на 5 футов над 30-футовым пролетом, имеет «шаг от 1 до 6», что можно записать в виде дроби: 1/6 шага. Тот, который имеет высоту гребня 10 футов на 30-футовом пролете, имеет шаг от 1 до 3 или 1/3 шага.Чем крупнее дробь, тем круче крыша. Питч больше относится к фактическому строительству дома и действительно имеет смысл только для строителей.
    • Уклон крыши — это измерение подъема крыши по отношению к ее прогону, , которое представляет собой расстояние от внешней стороны верхней плиты одной стены до точки, расположенной непосредственно под центром конька, и он обозначает количество дюймов, на которое крыша поднимается по вертикали на каждый фут, на который она простирается по горизонтали.Например, крыша «6 из 12» — это крыша, высота которой составляет шесть дюймов на каждые 12 дюймов горизонтального хода. В жилых домах наиболее распространенный уклон крыши находится в диапазоне от 4 из 12 до 6 из 12. Чем выше первое число, тем оно круче и визуально привлекательнее. В то время как шаг выражается в виде дроби, уклон крыши обычно представляется в формате отношения — например, в дюймах на фут (3:12, 4:12, 6:12) — или как фраза «3 в 12», «4 в 12», «6 в 12» и так далее. Иногда вы увидите наклон, выраженный в виде дроби — 3/12, 4/12, 6/12 — но на самом деле это неверно.

    На этой схеме двускатной крыши вы видите иллюстрацию соотношения подъема, пролета и пролета. Визуализируйте скат крыши в виде прямоугольного треугольника с углом 90 градусов в центре . Обратите внимание на стрелки, которые отмечают прогон (горизонтальное измерение расстояния от внешней стороны стены) до вертикального подъема (точка непосредственно над концом прогона), которые образуют две стороны прямоугольного треугольника. Скат крыши – с другой стороны – измеряет подъем крыши до пролета (расстояние от одной стены до другой стены) и простирается по всей ширине крыши.См. стрелки, обозначающие пролет по отношению к вертикальному подъему или высоте коньковой балки (источник : Международная ассоциация сертифицированных домашних инспекторов ).



    Исторически сложилось так, что скат крыши является более старым термином, чем скат крыши, и был придуман, когда конек крыши обычно приходился на центр пролета. На протяжении многих лет, и особенно в прошлом столетии, архитекторы начали проектировать дома и другие здания с асимметричными крышами, в которых конек смещен в одну сторону.В этих случаях шаг неприменим, потому что он требует симметрии, поэтому здание должно быть построено с двумя или более шагами, что создает путаницу. В этих случаях и в целом при определении материалов, таких как черепица, или обсуждении дизайна крыши в целом уклон является более полезным термином и понятием для использования. Это связано с тем, что в уклоне крыши больше и легче понять градаций, что упрощает указание материалов. (См. схему ниже.)

    На этом рисунке показана разница между шагом и наклоном, которую можно определить более точно, и почему наклон более полезен в качестве инструмента проектирования и определения.Как видите, 1/12 шага = наклон 2 из 12; 1/6 шага = наклон 4 из 12; 1/4 шага = наклон 6 из 12; и 1/3 шага = наклон 8-в-12. Но есть много обозначений наклона между отмеченными шагами, которые было бы более громоздко выражать в виде шага (источник : Международная ассоциация сертифицированных домашних инспекторов ).



    Почему уклон и уклон крыши важны?

    Считающийся основным компонентом конструкции крыши, угол — крутой или пологий — оказывает большое влияние на внешний вид, долговечность и погодные характеристики крыши.Это влияет на дренаж, требования к техническому обслуживанию, проходимость и используемые материалы. Имея представление об уклоне, а точнее об уклоне, домовладелец может принять обоснованное решение относительно количества необходимого материала и типа кровельных материалов, которые будут работать лучше всего и прослужат дольше всего.

    Основное назначение наклонной крыши — отвод воды и снега, особенно после проливного дождя и сильного снегопада. Скат крыши предотвращает скопление воды на поверхности , тем самым снижая риск повреждения – от плесени до протечек, трещин или, в крайнем случае, обрушения крыши.В районах, которые подвержены большому количеству дождя и снега, особенно в северных штатах, в строительные нормы и правила включен минимальный уклон или, чаще, уклон. И в этих регионах предпочитают строить дома с более крутыми крышами.

    Этот одноэтажный дом с тремя спальнями и двумя ванными комнатами оформлен в современном деревенском стиле и имеет крутую остроконечную крышу, типичную для домов в регионе Новой Англии, где бывает много снегопадов и суровые зимы. Этот дом с крутизной крыши более 1/3 ската — уклоны 9 на 12 и 14 на 12 — идеально подходит для этого района страны (план № 106-1313).



    Кровельные факторы/аспекты

    Готовясь построить дом своей мечты, подумайте о выборе крыши, уклоне и влиянии на дизайн и эстетику. Есть некоторые факторы, которые следует учитывать при выборе крутизны.



    Климат

    Учитывайте регион и местную погоду. Опять же, если вы живете в районе с большим количеством снега, дождя, града и сильных ветров, более крутая крыша справится с этими элементами намного лучше, чем более низкая или средняя скатная.



    Кровельные материалы основаны на крутизне и водопроницаемости. Например, битумная черепица подходит только для наклонных поверхностей, потому что она позволяет воде проникать через крышу при установке на очень пологих плоскостях. В дополнение к битумной черепице на высоких скатных крышах может быть деревянная черепица и сланцевая черепица.

    Для крыш с малым уклоном выберите рулонную или фальцевую металлическую кровлю, а для плоских крыш выберите битумно-гравийную или резиновую мембрану.

    Обуздать апелляцию, кто-нибудь? Плоская крыша в виде навеса добавляет очарования этому потрясающему двухэтажному современному дому с тремя спальнями и множеством высоких окон, которые обеспечивают много естественного света и потрясающие виды. Крыша выполнена из металла – одного из материалов, обычно используемых на пологих крышах (план № 158-1289).



    Техническое обслуживание

    Другим аспектом, о котором следует помнить, является техническое обслуживание. Каждый домовладелец знает, что крыша требует регулярного ухода.Частота, стоимость и характер требований к техническому обслуживанию зависят от уклона/практики крыши.

    Опять же, крыши с более крутыми скатами не создают проблем с дренажем. Однако в то время как листья деревьев и другой разносимый ветром мусор скапливаются на плоских или пологих поверхностях, по неглубоким поверхностям легче ходить во время технического обслуживания и ремонта.



    Чердак

    Скатная крыша может увеличить площадь в квадратных футах, так как оставляет место для чердака или спального чердака.Как и подвал, чердак используется в качестве дополнительного места для хранения — и аналогичным образом домовладельцы могут использовать его как дополнительную спальню, библиотеку, место для тусовки / отдыха, игровую комнату и многое другое.

    Если ремонт чердака вас не привлекает, подумайте о других его преимуществах, особенно в регулировании температуры в вашем доме. Летом изоляция чердака сводит к минимуму проникновение тепла извне. Зимой утепление чердака предотвращает «уход» тепла из дома.

    Этот загородный дом с элементами загородного домика является прекрасным примером использования пространства прямо под крышей и превращения его в спальную зону.Дом для отпуска отводит большую часть площади в 2033 квадратных фута под огромную кухню, просторную семейную комнату, две большие спальни и две полноценные ванные комнаты. С его сводчатыми потолками и уклоном крыши 1/3 (уклон 8 из 12) больше места для дополнительных помещений и тихого отдыха или тусовки создается за счет использования чердака / чердака (план № 196-1013) .



    Бюджет/Затраты

    Давайте поговорим о составлении бюджета и связанных с ним затратах. Поскольку скатная крыша покрывает большую площадь, для нее требуется больше материала, а это означает более высокий бюджет и повышенные затраты.К стоимости добавляется более сложная конструкция крыши с уклоном, что увеличивает трудозатраты и другие расходы профессиональных кровельщиков.



    Прочие факторы

    Для установок на крыше , таких как солнечные системы, сады на крыше и террасы/смотровые площадки, предпочтительнее плоская или слегка наклонная конструкция. Конечно, вы можете иметь эти функции, такие как солнечные батареи, на крутой крыше. Но зачем париться, когда их проще установить на более плоском?



    Архитектурный стиль и привлекательность

    Ни для кого не секрет, что дома с крутыми крышами более интересны с архитектурной точки зрения, уникальны и имеют колоссальную привлекательность .Подумайте о викторианском стиле, искусстве и ремеслах, колониальном стиле, Кейп-Код, европейском, французском, тюдоровском и гончарном стиле. Большинство домовладельцев предпочитают эстетику двускатной, вальмовой или даже вальмовой крыши, и им нравится идея экспериментировать с несколькими конструкциями.

    Но есть и другие, кому могут понравиться чистые и минималистичные линии современных городских зданий. Для них это плоская скатная крыша. В конечном итоге люди выбирают то, что соответствует их образу жизни и потребностям, не упуская из виду затраты и другие практические вопросы.

    Этот потрясающий план в викторианском стиле с эффектной двускатной крышей, крытыми передним и задним крыльцами и декоративными элементами, украшающими крыльцо, остановит любого на своем пути. Крутой уклон дома в 1/2 (уклон 10 из 12) делает его действительно интересным для тех, кто любит уникальные и архитектурно-эстетические особенности. Двухэтажный викторианский дом имеет жилую площадь 2590 квадратных футов, три спальни и две ванные комнаты (план № 126-1248).



    Типы скатов крыш сгруппированы по трем или четырем основным категориям – от плоского до низкого, умеренного и высокого уклона.

    • Плоские крыши, хотя и описываются как плоские , на самом деле имеют минимальный уклон, чтобы вода могла стекать. Плоская крыша обычно имеет уклон от ½ дюйма 12 до 1 или 2 дюйма 12.

    Голосуйте за минималистскую плоскую крышу. Этот сказочный одноэтажный дом в стиле модерн максимально использует свои удивительные особенности: благоустроенный двор, открытая жилая площадь, крытые переднее и заднее крыльцо, три спальни, 3,5 ванные комнаты, большая комната, игровая комната, семейная комната и другие удобства под квартирой. кровля из композиционных материалов (план № 202-1027).



    • Крыши с небольшим уклоном – от 1/12 до 1/6 ската (или с уклоном от 2 дюймов 12 до 4 дюймов 12) – по ним легко ходить, что делает ремонт и техническое обслуживание более эффективными. Но разрешить сток дождя и снега немного сложнее.

    Среди особенностей этого удивительного двухэтажного дома в стиле модерн середины века площадью 2928 квадратных футов интересная пологая металлическая крыша с уклоном 1/8 (скат 3 из 12), доступ к сводчатой ​​крытой террасе и кухне открытой планировки.Резиденция включает в себя четыре спальни, три ванные комнаты и цокольный этаж с семейной комнатой (план 108-1923).



    • Крыши со средним уклоном имеют уклон 1/4 (уклон 6:12), что является наиболее распространенным уклоном крыш. Как и все, что находится посередине дороги. Они обеспечивают хороший баланс между простотой доступа и стоком воды и снега.

    Примером дома со средним уклоном крыши 1/4, который является наиболее распространенным уклоном крыши, является этот привлекательный двухэтажный дом в современном стиле с четырьмя спальнями и 4 спальнями.5 ванн. На 5555 квадратных футах жилой площади дома находятся главная спальня с утренней кухней и его и ее гардеробными, формальная гостиная и семейная комната, огромная кухня с большим островом, задний дворик с площадкой для барбекю. с печью и водопадами, бассейном с собственной кабинкой для переодевания и гостевой спальней на основном уровне (план № 107-1015).



    • Крыши с крутым уклоном — это крыши с очень большим уклоном более 1/3 (обычно уклоны 9:12, 10:12 и 12:12 или выше).Из-за их наклона по ним особенно сложно ходить, и могут потребоваться дополнительные крепления.

    Этот двухэтажный дом в викторианском стиле с двускатной и шатровой крышей, крытой верандой, огибающей дом с трех сторон, и изысканными декоративными штрихами на колоннах крыльца имеет разные углы наклона крыши: 5 из 12, 8 из 12 и 12 из 12 склонов для самого крутого угла. В дополнение к впечатляющей привлекательности внешнего фасада, интерьер дома включает в себя четыре спальни, 2.5 ванных комнат, прачечная на главном уровне, хозяйский этаж на втором этаже, домашний офис и дополнительная квартира для супруга мужа с отдельным входом (план № 158-1235).



    Обычные материалы

    Черепица и черепица являются популярным выбором для обычных и крутых крыш (от 1/6 ската до 4:12 и выше). Они привлекательны и хорошо работают.

    • Битумная черепица экономична, универсальна и хорошо подходит для большинства скатов крыш жилых домов.Они просты в установке, относительно долговечны и доступны в различных цветах и ​​стилях. Битумная черепица, вероятно, является наиболее доступным кровельным покрытием для крыш с умеренным и крутым уклоном — от 50 центов до 1,50 доллара за квадратный фут.
    • В то время как глиняная плитка и искусственный сланец долговечны, их недостатком является их стоимость и вес. Цены варьируются от 6 до 10 долларов за квадратный фут в большинстве районов США, при этом цены на настоящий сланец удваивают эти суммы.
    • Бетонная плитка может имитировать как сланец, так и глину, и по цене аналогична глине. Бетон, глина и шифер весят от 900 до 1200 фунтов на квадратный фут, поэтому несущая конструкция настила крыши должна выдерживать дополнительный вес.
    • Металл можно использовать на крышах с любым уклоном. Обычно выбираются окрашенные или анодированные алюминий и сталь. Металлические крыши имеют длительный срок службы и весят от 40 до 135 фунтов на 100 квадратных футов, что делает их самыми легкими кровельными изделиями.Другие преимущества металла включают легкую установку, низкие эксплуатационные расходы, легкий вес, экологичность и возможность вторичной переработки.



    Хотя скат крыши не часто фигурирует в разговорах о новом доме, это один из самых важных конструктивных элементов. Когда вы планируете построить дом своей мечты, найдите время, чтобы узнать все об уклоне и уклоне, чтобы понять, как они влияют на кровельную систему, безопасность и внешний вид вашего дома.



    Сноска: Верхний левый заголовок изображения этой статьи представляет собой современный фермерский дом площадью 2742 квадратных фута с четырьмя спальнями и 3 спальнями.5 ванн. Для получения подробной информации о доме с крутой крышей, открытой планировкой этажа и разделенной главной спальней см. план № 142-1185.

    7 Преимущества крыши с крутым уклоном

    Крыша с большим уклоном обычно имеет высоту 6/12 или 6 дюймов на каждые 12 дюймов в поперечнике. Принимая решение о крыше, многие люди думают, что эти крыши требуют больше материалов и стоят больше денег. Таким образом, у них часто возникает соблазн пойти с низким уклоном.Тем не менее, крыши размером 6/12 и выше ценны — и на то есть веские причины. Вот несколько основных преимуществ крутой крыши:

    1. Меньше опасности скопления воды: На крышах с большим уклоном гравитация быстро справляется с любой влагой, так как крыша быстро направляет воду в желоба. Чем ниже уклон, тем дольше влага задерживается на крыше, разрушая материалы и превращая слабые места в протечки. Плоские крыши и плохо спроектированные ендовы в конечном итоге имеют проблемы со скоплением воды, что очень опасно для крыши.

    2. Лучшее управление энергопотреблением: Вот одно преимущество, которого вы, вероятно, не ожидали. Система холодной кровли предназначена для обеспечения беспрепятственного поступления воздуха в карниз и из конька. Это помогает предотвратить образование льда в холодных зонах и сократить счета за охлаждение в теплых зонах. Это поможет вам сэкономить, когда речь идет как о деньгах, так и об износе крыши. Что требуется для системы холодной кровли? Как вы уже догадались — крутой скат крыши, пропускающий внутрь много воздуха.

    3. Больше вариантов стиля и оформления: Одной из причин популярности крутых крыш является то, что они лучше видны.Они не только делают дом больше и более богато украшенным, но и позволяют больше экспериментировать с фронтонами, декоративными крышками и изобретательными конструкциями. С профессиональной точки зрения, крутую крышу также намного легче проверить на наличие каких-либо предупреждающих знаков (без необходимости вытаскивать лестницу).

    4. Место для хранения: Все пространство под крутым скатом крыши подходит не только для воздуха! Крутая крыша способствует развитию больших чердачных помещений, которые отлично подходят для сезонного или длительного хранения.Лучшая часть? Это складское помещение часто имеет очень низкие затраты на установку, так как место уже есть.

    5. Меньше забот о снеге: Даже без системы холодной крыши крутая крыша, как правило, предпочтительнее в снежных условиях (именно поэтому вы видите эти эффектные дома с А-образным каркасом в более холодных районах). Они способствуют сползанию снега до того, как он накопится слишком высоко. Лед легче тает на крутом склоне, предотвращая образование ледяных пятен или запруд, которые могут привести к попаданию влаги на крышу.

    6. Меньше мусора: Когда иголки, листья, ветки и грязь попадают на крышу с малым уклоном, им легче оставаться на ней, чем на крыше с большим уклоном. Благодаря этому крутому склону ваша крыша будет выглядеть чистой даже после непогоды.

    7. Повышенная износостойкость: Что происходит, когда крыша не борется со скоплением воды, остатками мусора или льдом? Это длится намного дольше. Крутые крыши обычно имеют более длительный срок службы и требуют меньше ремонта, чем плоские крыши или крыши с пологим уклоном.

    Источник фото: Flickr

    Кровля с малым уклоном | Экстерьеры герба

    Кровельные системы бывают всех форм и размеров, и специалисты Crest Exteriors могут спроектировать и установить их все. Один из наших наиболее популярных типов крыш для коммерческих помещений — это конструкция с малым уклоном. С 2015 года наша команда устанавливает прочные кровельные системы с малым уклоном, которые защищают объекты любых размеров от сильного ветра, проливных дождей, вредных ультрафиолетовых лучей и всего, что между ними.

    Как компания по реконструкции экстерьера, имеющая рейтинг BBB A+ и сертификат ISO, мы делаем все возможное для всех наших клиентов.Фактически, мы всегда ставим Целостность перед прибылью , чтобы гарантировать, что каждый человек получит необходимую ему кровельную систему по цене, которая ему понравится.

    Высококачественные кровельные системы с малым уклоном

    Так что же такое крыша с малым уклоном? Этот тип кровельной системы также обычно называют плоской крышей, потому что она выглядит почти ровной. Тем не менее, он имеет небольшой уклон, чтобы обеспечить минимальный уклон крыши, необходимый для надлежащего дренажа.

    Являясь одной из ведущих коммерческих компаний по замене крыш в стране, мы знаем, что нужно, чтобы спроектировать и установить лучшую систему крыши с малым уклоном для вашего уникального здания.Работая с нашей командой, вы получаете непревзойденные преимущества и услуги, в том числе:

    • Бесплатная смета проекта:  Вы получите бесплатную инспекцию, во время которой мы рассмотрим ваши пожелания и потребности и предоставим точную оценку всех услуг, включая коммерческий ремонт крыши или техническое обслуживание коммерческой крыши.
    • Индивидуальные варианты крыш: Мы предлагаем различные варианты пользовательских систем с малым уклоном, отвечающие вашим конкретным потребностям. У вас есть выбор вариантов коммерческих кровель и материалов премиум-класса от ведущих брендов, таких как Owens Corning, Tamko, CertainTeed, GAF, Firestone и других!
    • Профессиональные ремонтники : Наши коммерческие подрядчики по кровельным работам обучены, полностью застрахованы и готовы заняться реконструкцией крыш любого размера.От вашей первоначальной консультации по дизайну до окончательной установки наша команда будет рядом, чтобы сделать ваш проект простым и беззаботным.
    • Гибкие варианты финансирования : Мы в Crest Exteriors считаем, что каждый заслуживает иметь высококачественную кровельную систему, на которую он может положиться. Вот почему мы предлагаем удобные пакеты финансирования через FinFi и Mosaic, чтобы гарантировать, что мы можем удовлетворить все потребности и бюджеты наших клиентов.

    Запишитесь на бесплатную встречу с нашими кровельщиками с малым уклоном сегодня

    Когда вы выбираете Crest Exteriors для своего коммерческого проекта кровли, вы можете наслаждаться эффективной реконструкцией, которая соответствует вашим потребностям и превосходит ваши ожидания.Наша команда предлагает высококачественные продукты и эффективную установку, чтобы гарантировать, что каждый ремонт будет на одном дыхании.

    В довершение всего, мы предоставляем гибкие варианты финансирования и лучшие в отрасли гарантии на работу и производство, чтобы вы могли получать максимальную отдачу от своей новой системы кровли с малым уклоном на долгие годы. Готовы начать планирование? Позвоните нам, чтобы узнать больше о наших услугах, или заполните нашу онлайн-форму, чтобы назначить бесплатную консультацию с нашей командой сегодня.

    Скатная крыша.Нам они нравятся, может быть, вам тоже.

    Скатная крыша. Нам они нравятся, может быть, вам тоже. Шкала углового хода. большой общественный комплекс средней школы — скат крыши: стоковые фотографии, фотографии и изображения без уплаты роялти. Виды скатной крыши. Новые техники ждут. Неподвижные панели стационарны и остаются на одном и том же шаге в течение дня и года. Уклон или наклон крыши — это угол поверхности крыши над «плоской» или горизонтальной плоскостью. Если вам нужно выбрать крышу с уклоном менее 3-12, то это должна быть либо металлическая крыша, либо крыша, покрытая… .Есть еще угол, чтобы вода могла стекать. Первый — с крыши. Замеры крыши. Например, крыша с шагом 4/12 будет иметь высоту 4 дюйма (или фута) на каждые 12 дюймов (футов) наружу. 2:12 Шаг. Это руководство было представлено одним из участников сайта, поэтому оно должно помочь понять, о чем идет речь. » В этом шаге первые двенадцать — это подъем вашей крыши, а вторые двенадцать — это прогон крыши. 77 с бесплатной доставкой от Amazon и лучшими пользовательскими рейтингами. Эта скатная крыша имеет стандартную консоль и специальную раму PA на рукаве. блоки передних башен, которые могут нести нагрузку PA 3.Фактический вес. Примером ската крыши может быть «скат 6/12», что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов внутрь по направлению к пику (или коньку). Распространенным материалом для плоской кровли является резина EPDM, поскольку она очень прочная, водонепроницаемая и может быть изготовлена ​​из переработанных материалов. 1/4″ в 12″, 2″ в 12″ или 3-1/8″ в 12″. Шаг обычно определяется как отношение подъема к пробегу в виде x/12. Крыши требуют уклона для адекватного дренажа, и даже так называемые плоские крыши должны иметь некоторый уклон.Мы делаем уникальную смешанную пену и привязываем ее к клину. что составляет 18. Используйте наш калькулятор уклона крыши, чтобы найти уклон вашей крыши или найти множитель уклона, а затем … Уклон крыши является фактором при принятии решения о покупке вентиляционного отверстия. 3. Если вам нравится и вы хотите поделиться, вы должны нажать «Нравится/поделиться». Нижний конец стропила опирается на стеновые пластины, а стропила соединяются в общий коньковый элемент.Уравнение для расчета угла наклона крыши выглядит следующим образом: P = 1 / tan (x/y) …где P — угол наклона крыши, а x и y — подъем и уклон вашей крыши соответственно. Конек: это вершина или вершина крыши, где сходятся две плоскости крыши. Проще говоря, уклон крыши — это измерение угла или крутизны вашей крыши. Наиболее распространенный уклон крыши для коммерческих зданий. Есть преимущества как у низких, так и у высоких скатных крыш, стандартный уклон кровли 1:12. Скатная крыша, Крыши, Строительные элементы, Кирпичная облицовка стен, Внешняя стена, Однослойная металлическая стена, Унифицированная навесная стена, Скатная крыша, Крыши, Продукция на любом конце.Попытка объяснить типы скатных крыш может быть настоящей головной болью, но самый простой способ думать о них таков: тип материала, который используется в работе, будет определяться наклоном, так как некоторые материалы нельзя будет использовать, потому что они могут ограничивать такие вещи, как долговечность или варианты дренажа, что, очевидно, будет проблемой в будущем. Пологий уклон крыши с уклоном 4/12 находится на границе между низким и умеренным уклоном. Уклон крыши — это ее вертикальный подъем, деленный на ее горизонтальный пролет, и это мера крутизны крыши.Шаговая ферма с усеченной или плоской вершиной, чтобы она могла выдерживать большую нагрузку. Что такое скатная крыша? Скатная крыша представляет собой наклонную крышу, имеющую направление ската вниз. Говорят, что крыша с наклоном вверх по вертикали на 6 дюймов на каждые 12 дюймов, измеренных по горизонтали, имеет 6 скатов, подъем по вертикали на 8 дюймов на фут — 8 скатов и так далее. Средняя стоимость преобразования плоской крыши в скатную составляет от 3000 до 5000 фунтов стерлингов в зависимости от размера крыши и выбора материалов. и Pictometry International Corp.Основная причина, по которой у нас есть скат крыши, заключается в том, чтобы обеспечить перенаправление воды. Введение . Обсуждение синонимов слова Pitch. Единственными инструментами, необходимыми для определения уклона любой крыши, являются лестница, торпедный уровень, угольник скорости и линейка. Скатные крыши имеют естественную вентиляцию под верхним слоем кровли, что значительно повышает тепловую эффективность дома, обеспечивая оптимальный комфорт в помещении как летом, так и зимой. Крыша с углом наклона 8/12 имеет угол наклона 33°. Найдите местных подрядчиков. Долговременная целостность малоскатной крыши зависит от надлежащего дренажа и применения водонепроницаемых и прочных кровельных материалов, таких как синтетическая кровельная черепица Brava.Доля шага представляет собой определенную величину вертикального подъема по всему пролету. Большинство домов в Британии имеют двухскатную крышу. Это мера крутизны крыши или ее уклона. Двойной дорожный будильник с двумя фотографиями (двойной дорожный будильник с двумя фотографиями). Объяснение результатов расчета уклона крыши. Еще один способ выразить шаг 4/12 — «4 и 12». © EagleView Technologies, Inc., 2021. Фронтонная часть подчеркивает вход в дом. Таким образом, у них часто возникает соблазн пойти с низким уклоном.Другими наиболее распространенными шагами являются 4:12, 3:12 и 6:12. Что такое уклон крыши 10/12 – все Существует также вопрос уклона крыши. Помните, что, поскольку уклон ниже 4/12, вы должны использовать дополнительные слои кровельного покрытия, описанные выше, чтобы крыша соответствовала Скатная крыша — единственная крыша, используемая в холмистой местности и подверженная сильным ветрам, дождям и снегопадам. . Любой уклон крыши выше 5:12 требует индивидуального проектирования, что может увеличить стоимость вашего здания. 24 дюйма и 32 дюйма в наличии в обоих цветах.Узнайте, как вручную измерить крышу и рассчитать площадь крыши, шаг и коэффициент отходов. Держите уровень прямо и ровно (по центру пузырька), а затем измерьте расстояние по вертикали от 12-дюймовой отметки на уровне до крыши. 4:12 — наиболее распространенный шаг для жилых домов. 8 идей односкатной крыши Дизайн скатного дома. Деревянные балки, чтобы выдержать вес крыши; Воздухопроницаемая мембрана или войлок более старых свойств (также иногда называемый кровельным войлоком или кровельным войлоком), который не пропускает дождь во время строительства крыши и обеспечивает вторичную защиту любой воде, проникающей через внешний слой крыши.Калькулятор уклона крыши — это полезный инструмент, который определяет уклон, угол наклона крыши и длину стропил. Длина наклона 1277. Габаритный вес (для транспортировки) 24″ (24x21x9) – 33 фунта. Калькулятор уклона крыши APB Pole Barns Варианты конструкции сарая для столбов вниз, обычно двумя частями под углом от центрального гребня, но иногда и одной частью, от одного края к другому. Угловая шкала. Нехватка материалов и нормирование древесины в период 1945–1954 годов означали, что крышная конструкция была, как правило, плохой.Это … Стандартная таблица уклона крыши. Сечение (толщина х ширина) и шаг стропил зависят от угла наклона кровли, ее типа, длины стропильной ноги, максимальной кратковременной выдерживаемости основных нагрузок, а также типа и веса кровельного покрытия и даже в некоторой степени ширина утеплителя. Вы можете сделать стандартную таблицу уклонов крыш, начиная с уклона от 1/8 дюйма на фут до 24 дюймов на фут. Определение скатной крыши в Определениях. от Mountaintop Metal Roofing | 10 сентября 2020 г. | Жилой.Скат крыши представлен в … conoscere ragazzi russi Строительство скатных крыш . Чтобы установить, как определить стандарт ската крыши, начните с измерения ската 4/12 как типичного ската крыши для традиционного дома. Обычно скатные крыши бывают двухскатными, что означает, что они имеют две стороны, но скатные крыши также могут быть односкатными, наклонными только в одном направлении. В Великобритании типичный дом имеет угол наклона от 40° до 50°, хотя следует избегать 45°. Коньковая доска проходит вдоль самой высокой точки или вершины крыши и является… В этом учебном пособии вы узнаете, как моделировать несколько различных типов крыш в SketchUp.43 градуса Детали 5/12 Угол наклона крыши 22½° = 22. Чтобы увидеть угол наклона крыши в градусах. Этот уклон выражается как отношение дюймов подъема крыши по вертикали на каждые 12 дюймов, пройденных по горизонтали. Часто используются термины «скат» и «скат». Скат крыши — это в основном уклон или крутизна крыши. Он включает в себя два цифровых искателя уклона и квадратный калькулятор. Практически любой тип крыши, который вы не можете создать с помощью Draw Roof, можно создать с помощью Build>Construct Roof (custom). Наклон крыши увеличивается на четыре фута на каждые 12 футов горизонтального измерения.Уклон кровли – это то, насколько сильно наклонена крыша. Это идеальный способ отражать ультрафиолетовые лучи солнца и обеспечивать защиту материала. Бренды Top Roof For Low Pitch стараются предложить некоторые уникальные функции, которые выделяют их из толпы. Взвешивание преимуществ и недостатков плоской крыши и принятие решения о том, следует ли вам просто пойти дальше и построить над ней новую скатную крышу, может быть затруднено без профессионального совета. Все наши украшения для фронтонов, кроме 4208, могут быть немного изменены нами, чтобы соответствовать большинству уклонов крыш.Угол — угол крыши такой же, как и скат крыши, за исключением того, что вместо … Односкатная крыша, похожая на скатную крышу, состоит из одного наклонного ската. Эта серия статей дает четкие примеры практически всех возможных способов определения любых или всех размеров крыши и измерений, выражающих площадь крыши, ширину. Уклон крыши является одним из наиболее заметных аспектов крыши. Специально изготовленная плитка идеально подходит для защиты здания, отвода дождевой воды и может использоваться на различных зданиях, таких как дома, зимние сады, гаражи, парковые дома и многое другое.Чтобы иметь безопасный доступ на крышу с внутренней части здания, необходимо определить минимальный уклон односкатной крыши. Предварительно изготовленные стандартные фермы изготавливаются из пиломатериалов из ели, сосны, пихты (SPF) или южной желтой сосны (SYP). Шатровые крыши часто имеют нависающие карнизы со всех четырех сторон. Прежде всего, однако, нам нужно знать, как измерить уклон крыши. Бесплатная доставка для фанатов ограничена 48 континентальными штатами США. Эти новые световые люки с плоской крышей установлены на раме из ПВХ и покрыты одним из двух покрытий: куполом из стекла CurveTech или поликарбоната.Снимите черепицу или другое кровельное покрытие, снимите мембрану и обшивку. Является ли односкатная крыша более дешевой? Крыша с высоким уклоном обычно имеет высоту 6/12 или 6 дюймов на каждые 12 дюймов в поперечнике. » На этом шаге четыре — это подъем вашей крыши, а двенадцать — ее длина. Например, шаг 6:12 показывает, что крыша поднимается на 6 дюймов при глубине 12 дюймов. Найдите уклон, не отрываясь от земли, с помощью камеры. -режим 10/12 угол наклона крыши = 39. Поэтому отметьте 12 дюймов на уровне и поместите его горизонтально к стропилам крыши.Чем выше первое число (подъем). Понимание уклона крыши. Уклон крыши металлического здания. Скатная крыша представляет собой крышу, состоящую из двух угловых частей, которые встречаются посередине, с фронтонами на обоих концах. В кровельной торговле используется термин «шаг» и выражается в единицах «12 дюймов». Крыши с малым уклоном имеют незначительный уклон и характеризуются уклоном менее 4/12. Технически уклон крыши представляет собой отношение общей вертикальной высоты крыши (подъема) к общему горизонтальному расстоянию от стены до стены (пролету).В целом это будет лучше смотреться на одноэтажных домах квадратной формы, где крыша больше по сравнению со стенами. Точная оценка угла наклона крыши подходит для большинства проектов. Чтобы обеспечить правильность уклона, уклон представляет собой уклон или угол от плиты стены до линии конька крыши. Скатная крыша защитит вас от проливных дождей. Затем измерьте вертикально от 12-дюймовой отметки на уровне прямо до нижней стороны стропила, как показано ниже. Шаг или наклон крыши относится к величине вертикального подъема крыши относительно 12 дюймов горизонтального измерения.Когда мы говорим о «новой крыше», мы обычно имеем в виду отрыв и замену старой черепицы, любого поврежденного настила крыши, гидроизоляции, старой водосточной системы и ее замену. Категория: Часто задаваемые вопросы по глине Кровельные работы. Пин от Brynn Cunningham на доске 2 Bed Development House Roof Architecture Flat. Например, для крыши с подъемом 4 фута и пролетом 24 фута шаг составляет «от 1 до 6», что может быть выражено как доля 1/6. Наиболее распространенный уклон крыши жилых домов составляет от 4/12 до 9/12.Хотя не существует единого стандарта уклона крыши, используемого для всех наклонных крыш, такие факторы, как кровельные материалы и местный климат, помогают определить подходящий диапазон уклонов для данного здания. Скат крыши – это ее вертикальный подъем, разделенный крутым горизонтальным пролетом. Примером уклона крыши является «угол 8/12», что означает, что крыша поднимается на 8 дюймов на каждые 12 дюймов внутрь по направлению к вершине. 666, найдите арктангенс шага, чтобы найти угол в градусах, таких как тангенс-1 (0). Все Оцените стоимость установки новой крыши одним нажатием кнопки! Просто введите размеры вашего дома, выберите угол наклона крыши, относительная сложность крыши, выбор материалов, а наш калькулятор сделает все остальное.11. например, крыша, которая поднимается на 6 дюймов по вертикали для … Этот уклон и стиль крыши дополняют дом и позволяют владельцам наслаждаться звуком дождя на открытом крыльце. Чердачное пространство было бы намного больше, если бы уклон крыши составлял 45 градусов. Если высота вашей крыши составляет менее 2 единиц по вертикали (дюйма или фута) на каждые 12 единиц по горизонтали наружу, это считается низким уклоном. Оба размера функционируют одинаково. футбольное поле с подсветкой, зеленой травой и облачностью. Этот одноэтажный гараж имеет стандартный скат крыши 4-12 и является доступным и практичным выбором.Здесь обсуждаются основные преимущества и недостатки скатной крыши. Значение СМОЛА – это черное или темное вязкое вещество, получаемое в качестве остатка при перегонке органических материалов и особенно смол. Скатная крыша также известна как ломаная крыша. Мы смотрим на характеристики, которые имеют значение, и выбираем лучшую крышу для низкого уклона на основе этого. Скат крыши 5/12 — это распространенная конструкция крыши с крутым уклоном. грамм. Сделанный в основном из битума, резиновых мембран или даже кровли. Угол наклона крыши должен составлять примерно 18 градусов, чтобы он соответствовал стене под подоконником.5° (все, что меньше, считается плоской крышей) до 75°. Благодаря световому люку VELUX Flat Roof, разработанному для удовлетворения растущего спроса на мансардные окна в домах с плоскими или пологими крышами, вы можете преобразить и улучшить практически любое пространство с помощью дневного света. Наше программное обеспечение для кровли, Pitch Gauge®, возвращает власть в руки пользователя. Односкатная крыша отличается от двускатной крыши, которая представляет собой двухскатную крышу (скатную в двух разных направлениях). 3. Калькулятор коэффициента уклона крыши. Шаг 4 из 12.Скошенные бордюры HoodMart для крышных вытяжных вентиляторов. В R & M Steel мы предлагаем различные варианты наклона крыш металлических зданий, придавая вашему металлическому зданию тот стиль и внешний вид, который вы хотите. 62 градуса Детали 6/12 Уклон крыши Угол 26½° = 26. Вы хотите, чтобы уклон вашей новой крыши был круче, чем у старой крыши. шаг 1 (pĭch) н. Единственная реальная проблема со скатной крышей — это первоначальные затраты на установку по сравнению с плоской крышей. 262 м². Используемые в основном для промышленных, коммерческих или производственных объектов, варианты плоских крыш не так многочисленны, как скатные крыши.Существует два типа монтажа солнечных панелей: стационарные или следящие солнечные панели. Двойные рулонные шторы фото (Двойные рулонные шторы фото). Крутизна вашей крыши, известная как уклон или наклон крыши, является важным решением для вашего дома. Над дверью посередине находится фронтон внутри шатровой крыши. . Склон 36. Простая планировка дома с двумя спальнями Пиной. Виды скатных крыш. На этом изображении показан относительно небольшой уклон крыши в 15 градусов. 43°. Как использовать высоту звука в предложении.13 рядов Шаг крыши относится к уклону, который создает стропила. ». В Соединенных Штатах уклон крыши обычно измеряется в дюймах и выражается в виде отношения. Скатную крышу, скорее всего, можно найти на основных зданиях большинства жилых домов. Перед тем, как выбрать здание, необходимо определить его преимущества и недостатки. После этого устанавливается минимальный шаг для металлических панелей в зависимости от используемых способов соединения панелей. Например, крыша высотой 4 фута и пролетом 24 фута будет представлять собой ⅙ шага крыши.69°, таким образом, дробь 8/12, или «8 из 12 башен, крутой уклон». Вальмовая крыша имеет два ската/ската с каждой стороны конька, при этом нижний уклон/скат имеет более острый угол, чем верхний… Если вы Имея плоскую крышу на части вашей собственности, они часто подвержены проблемам, поэтому в настоящее время обычной практикой является преобразование плоской крыши в скатную крышу. Скатная крыша — это крыша, которая скатывается вниз, обычно двумя частями под углом от центрального конька, но иногда и одной частью, от одного края к другому.Для односкатной крыши, изображенной выше, задняя часть имеет уклон 5-12. Термин «шаг» постепенно заменяется термином «огранка». Использование: 1 снежный щит на долину через каждые 5 футов крыши. тр. Есть много преимуществ, которые вы можете получить, имея скатную крышу на своем доме, по сравнению с плоской крышей. Плоские крыши определяются как крыши с уклоном менее 2/12, даже немного… Уклон крыши (или уклон) говорит вам, на сколько дюймов поднимается крыша на каждые 12 дюймов глубины. Например, крыша, которая поднимается на 6 дюймов на каждые 12 дюймов горизонтального прогона, имеет уклон 6 из 12.Шаг крыши 4/12 указывает на то, что крыша поднимается на 4 дюйма в высоту на каждые 12 дюймов, измеренных по горизонтали от края крыши до центральной линии. Долина: это место, где две скатные крыши соединяются и выступают внутрь. Это двухскатная двухплоскостная крыша с коньком в самой высокой точке. Плоская крыша или скатная крыша. Фото скатных потолков (Фото скатных потолков). Стандартный уклон крыши. Введите Run (длина плоскости, уровень), затем нажмите Pitch, Angle или Rise и введите другой известный размер, угол или шаг.Минимальный шаг крыши для черепицы составляет 2:12. 12-дюймовое обозначение НЕ измеряется на поверхности крыши, как показано на рисунке №1А, а измеряется перпендикулярно земле с использованием уровня, как показано на рисунке №1В. Стол можно… Скатная крыша Минусы. Просмотрите 1 056 доступных стоковых фотографий и изображений с уклоном крыши или начните поиск по ключевому слову «крыша дома», чтобы найти больше отличных стоковых фотографий и изображений. Шаг около 1:12. Двухскатная крыша состоит из двух скатов, расположенных на противоположных сторонах конька. Эти фермы соответствуют критериям строительных норм и правил, указанным Американским подразделением структурных строительных компонентов (SBCA) и Институтом ферменных плит (TPI).Шпон поддерживается под крышей CMU или другой несущей конструкцией. И это относится ко всему, что имеет отношение подъема к ходу 12:12 и угол 45° или более. Установить стандартный уклон крыши. На рисунке показан уклон ската крыши 7:12, что означает, что измерение вертикального подъема (подъем крыши) составляет 7 дюймов, а … Скатная крыша имеет наклонные стороны под углом к ​​коньку, где скаты опускаются, в основном с двух сторон. но иногда только с одной стороны Плоская крыша будет иметь уклон 2/12, в то время как средний уклон крыши будет между … Поместите конец уровня (точка 0 дюймов на отметке 12 дюймов) напротив поверхности крыши.Шаг крыши, который чаще всего используется, колеблется от 4/12 до 9/12. Уклон плоской крыши также известен как минимальный уклон крыши, поскольку крутая часть крыши очень минимальна. Тем не менее, некоторые типы архитектурных проектов требуют резкой скатной крыши. После того, как подрядчики измерят вашу текущую плоскую крышу, они сделают оценку работы. Например, если крыша имеет уклон 4/12, то на каждые 12 дюймов здание расширяется по горизонтали, оно поднимается на 4 дюйма. Он разработан с учетом всех этих аспектов.Другой способ обозначить уклон 12/12 — «12 и 12». Уклон крыши варьируется в зависимости от культуры, климата, стиля и доступных материалов. каждый фут пробега (по горизонтали). Если высота крыши или пандуса составляет 4 дюйма, для крутого уклона требуется черепица. Следовательно, любой уклон крыши с отношением подъема к пролету менее 4:12 приводит к крышам с малым уклоном. «Уклон» крыши — это ее вертикаль. высота подъема делится на его горизонтальный размах и является мерой его крутизны.Таким образом, шаг представляет собой отношение подъема в дюймах к 12-дюймовому пробегу и часто выражается с помощью точки с запятой, например, 6:12. Скат кровли – это угол, под которым скат кровли. Скатные крыши делятся в основном на три части: односкатные крыши; Двойное или … Например, в равноскатной крыше с шагом 8 / 12 шаг вальмового стропила будет 8 / 17. Что такое примеры уклона крыши? 4/12 Уклон крыши 18½° угол = 18. Соотношение является наиболее распространенным способом выражения уклона крыши или уклона крыши, но возможны и градусы.Минимальный шаг для кровли из профнастила. Это влияет на проходимость, а также на дренаж, а крыши в районах с сильным дождем или снегопадом, как правило, имеют более крутые уклоны. Единственное отличие состоит в том, что нам нужно рассчитать подъем крыши, используя параметры уклона плоской крыши. Они размещаются таким образом, что самые высокие горизонтальные края соединяются вместе, образуя верхнюю точку или конек крыши. Шаг неравнобедренного стропила может быть выражен по отношению либо к основной крыше, либо к второстепенной крыше. Для неглубокой скатной крыши базовая стоимость составляет около 25 фунтов стерлингов за квадратный метр.Какая из крыш рассчитывается по количеству дюймов, она поднимается по вертикали на каждые 12 дюймов в длину по горизонтали. Отсюда предположим, что все, что находится между 4/12 и 9/12, равно… Угол наклона вашей крыши определяется стенами, коньками и стропилами внутри крыши — в вашем чердачном пространстве. 4. … Уклон крыши Уклон крыши относится к величине подъема крыши по сравнению с горизонтальным измерением крыши, называемым прогоном. 6 фунтов Мы тесно сотрудничали с некоторыми из наших самых преданных пользователей, чтобы перенести измерения крыш на смартфоны и планшеты.Уклон 4. Уклон — уклон крыши представлен как X/12, где X — количество дюймов подъема на каждые 12 дюймов пробега. Утепление скатной крыши. Шаг «от 12 до 24» выражается как 1/2. Он измеряется количеством подъема в дюймах на горизонтальный фут и выражается в виде отношения. Углы скатов крыш измеряются с использованием обычного шестиступенчатого метода, выраженного в соотношении 6:12 для крутых крыш и 3:12 для крыш с малым уклоном. В кровельной промышленности уклон крыши обычно измеряется в дюймах высоты крыши на один фут.Это уклон 33. Регулирование, вентиляция и изоляция скатных крыш. Для угла наклона крыши 10 градусов: 1) тангенс угла наклона 10 градусов соответствует тангенсу угла наклона 10° = 0. иллюстрация здания средней школы — иллюстрации ската крыши. Ступенчатое бедро. Основываясь на местных строительных традициях, требованиях и правилах в сочетании с использованием мансарды, решения ROCKWOOL могут предоставить вам… С точки зрения непрофессионала, уклон крыши — это просто мера того, насколько крутой является поверхность крыши. Уклон обеих сторон крыши обычно одинаков, хотя иногда они могут иметь разный угол наклона по эстетическим соображениям.Технология Clickstone и алюминиевые профили упрощают монтаж на скатных крышах и сокращают общее время монтажа. 57 градусов Детали Уклон крыши, или уклон, представляет собой меру подъема по вертикали до горизонтального прогона, выраженную в дюймах на фут. Он также используется для кровли больших пролетных строений, таких как фабричные здания, склады, мастерские и т. д. А скатные крыши простыми словами — это крыши со скатами, это одни из … Скатные крыши обычно используются на заводах и в мастерских, складах и , театр и зрительные залы и в холмистых районах.С домами квадратной формы со скатными крышами — в наши дни глубокая планировка считается очень энергоэффективной — меньший уклон, возможно, 42. Используйте эту возможность, чтобы увидеть некоторые изображения, которые вдохновят вас, согласитесь, это художественные фотографии. Шаг может сильно варьироваться, от пологого склона до очень крутого. 0721: Деталь крыши — наклонная крыша к высокой стене. Здесь два комплекта стропил установлены симметрично и встречаются в … Крыша PR10 представляет собой башенную конструкцию со скатной крышей.Подъем — это высота крыши, а прогон — горизонтальный пролет (как на фото выше). Начиная с 6 дюймов от нижнего края, поместите снегозащитный экран в центре каждой ендовы в шахматном порядке по всей площади крыши. Это тип крыши, которую вы найдете в сарае на заднем дворе. 1. 666) = 33. 10/12 уклона крыши до угла 39. Кровельная терминология для уклона крыши; Уклон крыши, угол наклона крыши и градус уклона. Прежде всего, в этой схеме вы должны быть … Конструкция скатной крыши состоит из системы балок, стропил и прогонов, расположенных в виде треугольника.Красивая кровельная черепица Brava — лучший кровельный материал для прочной и долговечной кровли с низким уклоном, обеспечивающей защиту от разрушительного воздействия воды и устойчивость к Уклон крыши — это количество дюймов, на которые поднимается крыша за 12 дюймов. Таким образом, подъем крыши на 3 дюйма, также описываемый как крыша 3 из 12, означает, что на каждые 12 дюймов (или футов) горизонтального расстояния высота ската крыши 4/12 указывает, что крыша поднимается на 4 дюйма в высоту на каждые 12 дюймов, измеренных по горизонтали от края крыши до осевой линии.Если вы живете с кем-то, я также думаю, что важно вовлечь в этот момент вашу вторую половину. Наш бестселлер: гибкая система скатных крыш практически для любых крыш Наша скатная фотоэлектрическая монтажная система для скатных крыш сочетает в себе надежность и гибкость по разумным ценам. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что равно 1/4 или 1/3 общего пролета здания, не считая выступов. Каков стандартный уклон кровли? Стандартного универсального уклона крыши не существует.Диаграмма треугольника будет перерисована в масштабе с отмеченными всеми размерами. Шаг крыши (или уклон) говорит вам, на сколько дюймов поднимается крыша на каждые 12 дюймов глубины. Плоская крыша имеет нулевой уклон в любом случае; все остальные крыши скатные. В таких случаях скат крыши получается более крутым, чем обычно. Этот тип конструкции ската крыши можно найти во многих домах по всей Северной Америке, но чаще всего его можно увидеть в Канаде. Любое из различных густых, темных, липких веществ, полученных из остатка перегонки каменноугольной смолы, древесной смолы или нефти, и используемое для гидроизоляции, кровли, уплотнения и мощения.Дом в полной мере использует свой дизайн рамы, чтобы максимизировать свой потенциал всеми возможными способами. Итак, когда дело доходит до резки стоек (также известных как балки или стропила) для вашей крыши, вы должны рассчитать шаг. Односкатная крыша Myrooff Com. Щелкните изображение, чтобы… Определение уклона крыши Обзор Уклон крыши определяется как количество футов, на которое крыша поднимается по вертикали на каждые 12 футов горизонтального измерения. Разработан с плоскими крышами. Когда вы видите эту деталь ниже, это относится к уклону крыши.Дети, родители, бабушки и дедушки могут собираться вместе в соединенных, социальных жилых помещениях, а также могут найти умиротворение. страница. Он измеряет крутизну крыши и получается путем деления ее вертикального подъема на ее горизонтальный пролет. Трение и вес сделают все остальное. Проверьте это. Я добавил высоты для обоих. При использовании ската уклон крыши задается как отношение вертикального подъема к горизонтальному прогону (подъем/прогон).Основываясь на местных строительных традициях, требованиях и правилах в сочетании с использованием чердака, решения ROCKWOOL могут предоставить вам правильное решение как для новостроек, так и для реконструкции. Проект дома с односкатной крышей 141701. Скат крыши. Типы скатных крыш Скат крыши — это не что иное, как соотношение, показывающее, насколько высок подъем крыши на 12-единичном расстоянии по горизонтали. Односкатная крыша. При установке скатных крыш вы можете нести ответственность за определение того, насколько крутой должна быть крыша в соответствии с потребностями и предпочтениями домовладельцев или управляющей компании.Слуховые окна можно нарисовать на крышах с помощью команды «Создать» > «Нарисовать слуховые окна». Используя онлайн-калькулятор уклона крыши, вы можете просто ввести Уклон крыши определяется наклоном стропил по отношению к горизонту. Кровельщики выражают уклон крыши как «подъем» или «угол», измеряемый в дюймах вертикального подъема на фут горизонтального расстояния или «прогона». Смола, полученная из сока различных хвойных деревьев, таких как сосны. Минимальный шаг для металлической черепицы и непаянных панелей с нахлестом составляет 3:12. Он состоит из термопластика, который набирает популярность в США при изготовлении крыш с малым уклоном.Единственная реальная проблема со скатной крышей по сравнению с плоской крышей — это первоначальная стоимость установки. Наличие более крутой скатной крыши позволяет увеличить пространство на чердаке. Другими словами, это не рутинная замена крыши. 000 кг каждая и представляет собой рабочую платформу для скольжения во внешнем навесе кедера. Уклон и угол крыши (градусы) Угол наклона солнечной батареи учитывается при проектировании системы. Затем сделайте снимок с указанием шага и текущим адресом, нанесенным на него, и прикрепите его к электронному письму для вашего собственного дизайна или дизайна двускатной крыши страховой компании.Трехскатная крыша — это самый низкий уклон, который гарантирует производитель гонта. Наш инструмент для помощи при подъеме крыши с крутым уклоном весит менее 7 фунтов для 32-дюймовой модели и менее 6 фунтов для 24-дюймовой. Шаг крыши рассчитывается путем измерения расстояния, на которое крыша поднимается на расстояние 12 дюймов, поэтому крыша, высота которой увеличивается на 5 дюймов при длине 12 дюймов, будет называться 5-ступенчатой. Поскольку она немного круче, она будет лучше сбрасывать дождевую воду, чем крыша с уклоном 2/12. Но здесь будет по-другому, так как вальмовое стропило не лежит под углом 45 градусов к дорн.Современный дом со скатной крышей на западном побережье Португалии [Видео] Этот современный прибрежный дом с великолепным видом на берег Риа в Авейру, Западная Португалия, предназначен для проживания семьи из нескольких поколений. Универсальное измерение минимального шага — увеличение на ¼ дюйма каждые 12 дюймов пробега. Скатная крыша является отличительной чертой коттеджей и домов с А-образным каркасом. Вам нравится этот вопрос, потому что он раскрывает логику, которую можно использовать, чтобы увидеть, как конкретный проект дома будет предсказывать требуемое техническое обслуживание.Привет! Мы строим дом в UT и будем иметь шаг 1/12 и . Названная в честь французского архитектора Франсуа Мансара, крыша обеспечивает большое количество полезного пространства на чердаке. Чаще всего уклон крыши выражается в виде уклона. Здания со скатными крышами более компактны, примерно на 10-15%, чем с плоскими крышами. Угол наклона крыши 62°. Шатровые крыши более устойчивы, чем двускатные, и более устойчивы к сильным ветрам и ураганам. Причина в том, что установка скатной крыши занимает больше времени и требует больше материала, чем плоская крыша.Уклон крыши — это мера уклона крыши, выраженная в виде коэффициента. У высоких и низких скатов крыши есть свои плюсы и минусы. Скатные крыши – что это? Шаг — это термин, используемый для описания угла наклона или уклона вашей крыши. Наш районный наблюдательный совет рекомендует нам балластировать все это, включая крышу с уклоном 1/12, но, судя по тому, что мы читали и слышали, этого еще достаточно для создания • Поиск уклона • Сфотографировать Точные взлеты / измерения крыши • Предварительный просмотр нанесите крышу на карту, затем сохраните (или импортируйте изображение/чертеж) • Получите доступ к инструменту эскиза и обведите крышу для измерения, по одной плоскости за раз (нет необходимости устанавливать масштаб, если только не используется изображение/чертеж) • Используйте инструмент позиционирования и коснитесь точек, чтобы изменить положение или удалить. Уклон на крыше может помочь смягчить это, придав ей угол, который поможет воде лучше стекать с крыши.Большинство коммерческих зданий имеют крышу с уклоном 4/12 или 12/12. 37:12. Панели, соединенные с нанесенным внахлест герметиком, могут достигать :12. Скатная крыша. Перво-наперво, кровельные подрядчики проводят необходимые измерения, чтобы убедиться, что они знают, где будет находиться козырек новой крыши. Обычно скатную крышу используют там, где дожди, ветер и снегопады значительны или охватывают большие площади пролетов. Чтобы увидеть, как шаг влияет на внешний вид гаража и стоимость изменения, нажмите кнопку центра дизайна на нашей странице комплектов для стойлового амбара.Шаг 2/12 — это минимальный шаг для битумной черепицы, поэтому ваша крыша едва ли соответствует одному из самых популярных вариантов кровельного материала. Крыша с уклоном 3/12 немного круче, чем крыша с уклоном 2/12, поэтому она подходит для черепицы. Наклонный бордюр для вытяжного вентилятора, установленного на крыше. «Крыша, по которой можно ходить», обычно определяется как наличие крыши. Крыша с правильным уклоном сможет пропускать дождь и снег с нее, поэтому вместо того, чтобы попасть в ваш дом, она попадет прямо в канализацию.Фотографии малоскатной крыши (фото малоскатной крыши). Итак, если ваша крыша поднимается на 4 дюйма на каждые 12 дюймов длины по горизонтали, то угол наклона вашей крыши выражается как 4:12. Естественно, эта ферма используется в зданиях для создания скатной крыши. Скат – это уклон крыши. (Обратите внимание, что «угол» крыши иногда используется параллельно с уклоном крыши; однако уклон крыши технически измеряется и определяется по-разному и здесь не будет обсуждаться). Угол наклона в градусах используется при определении производительности солнечной системы.176, это даст вам уклон крыши, 2) умножьте уклон на 12, чтобы найти X в отношении X/12, например 0,4%. 030. 69°, чтобы преобразовать коэффициент уклона или долю уклона в градусах, выполните следующие действия: 1) разделите первую часть отношения на 12, чтобы вычислить уклон, например 8/12 = 0. Значение скатной крыши. Уклон крыши является определяющим фактором для стоимости крыши, а также площади крыши и типа используемых материалов. Выберите Pitch, Angle или Grade и нажмите Calculate, чтобы перерисовать диаграмму.Крыша нашего дома имеет уклон 20:12, что является чрезвычайно крутым, как вы можете видеть в Top Roof For Low Pitch, бренды пытаются предложить некоторые уникальные особенности, которые выделяют их из толпы. Полностью плоская крыша — плохая конструкция, так как на ней будут собираться вода и снег, что в конечном итоге приведет к тому, что ваша крыша рухнет под тяжестью всего этого. Они спроектированы с шагом 4/12 и расположены на расстоянии 2 фута от центра. Шаг крыши определяется вертикальным подъемом в дюймах на каждые двенадцать дюймов по горизонтали.Описывает уклон крыши. Уклон – это мера крутизны крыши. Шаг крыши 12/12 также может быть выражен как 12 на 12, и когда вы разговариваете с кровельщиком, это наиболее распространенный способ, которым вы слышите объяснение, потому что это легко сказать в разговоре. Таким образом, мы надеемся, что вы найдете тот или иной идеальный продукт в нашем списке. Уклон крыши влияет на фактическую площадь крыши. Этот дизайн крыши распространен в оригинальных деревнях, созданных генератором ландшафта Minecraft, и… Для расчетов, основанных на высоте крыши: высота² + длина стропила², что означает, что: длина стропила = √(высота² + длина длины).Скат крыши 4/12 называется подъемом крыши на 4 дюйма в высоту на каждые 12 дюймов, поскольку он измеряется по горизонтали от края крыши до центральной линии. Он представлен в виде отношения, которое рассчитывается на количество дюймов или футов, на которые он поднимается по вертикали, на каждые 12 дюймов или футов, на которые он простирается по горизонтали. Слуховые окна. Шатровая крыша образована четырьмя наклонными плоскостями крыши, идущими от стен к коньку. Оценить это можно двумя способами: либо по углам наклона крыши, которые стропила образуют с горизонталью, либо по пропорции между прогоном и подъемом крыши.Способ измерения уклона, также известный как уклон крыши, измеряется путем подъема над пролетом. Если у вас есть плоская крыша на части вашей собственности, они часто подвержены проблемам, поэтому в настоящее время обычной практикой является преобразование плоской крыши в скатную крышу. Односкатная крыша, также известная как односкатная крыша, односкатная крыша, односкатная крыша или скилловая крыша, представляет собой односкатную поверхность крыши, которая часто не связана с другой поверхностью крыши. Снег быстрее тает на крыше с крутым уклоном. Виды скатных крыш. Поскольку это один из многих ключевых элементов, определяющих безопасность крыши над головой, есть очень веская причина понять назначение ската крыши.3:12 Шаг. Грубо плоские крыши имеют небольшой уклон, в то время как очень крутые крыши имеют больший уклон. Крыши с шагом 1:12 стоят дешевле, потому что они уменьшают количество необходимого материала. Часто вы выражаете уклон крыши как отношение между подъемом и уклоном в виде x:12. Мы делаем это без дополнительной оплаты. Знание уклона вашей крыши позволит вам выбрать правильный тип черепицы для вашего дома. Крыша с одного конца поддерживается стеной, приподнятой выше другого, что позволяет наклонять крышу под более крутым углом, чтобы обеспечить сток во время сильного дождя.Шаг 50/12 на нашем доме с плоской крышей в современном стиле. Если здания построены с некоторой ограниченной шириной, то мы также можем выбрать шаг: от 7/12 до 12/12. Плитка может состоять из нескольких мелких частей, таких как керамическая плитка, бетон и некоторые… Минимальный шаг для односкатной крыши. Что означает скатная крыша? Информация и переводы скатной крыши в наиболее полном ресурсе словарных определений в Интернете. Применение: Скатная крыша Тип крыши: Комбинированная черепица, металл и черепица Материал: Высококачественный алюминий, фурнитура из нержавеющей стали 304 Фотоэлектрические модули: Совместимы со всеми распространенными типами модулей Ориентация модуля: Портретная и альбомная Крепление крыши: Стропила и настил Структурная целостность: соответствует требованиям IBC, доступны инженерные буквы со штампом Сертификат: UL 2703 внесен в список ETL Уклон крыши 4/12 также может быть выражен как 4 на 12, и когда вы разговариваете с кровельщиком, это наиболее распространенный способ объяснить это, потому что это легко сказать в разговоре.Шаг крыши относится к вертикальному «подъему» для каждого горизонтального «пролета». Это гарантирует, что вы не столкнетесь с протечками, плесенью, гнилью и всеми другими проблемами, связанными с повреждением крыши водой. 81 …. Это очень полезная информация для многих целей, особенно для каркаса крыши — уклон, иногда называемый уклоном, калибруется по квадратам скорости. Все скатные бордюры MicroMetl изготавливаются с учетом высоты и шага, предоставленных заказчиком, в сочетании с эталонным размером 12 дюймов — e. Для крыш с черепичной кровлей — Шаг шага до шага 12:12.Ниже приведены преимущества скатной крыши: Защита от окружающей среды. Плоскость крыши: это поверхность крыши. В то время как угол наклона крыши способствует сбрасыванию снега, добавление слишком большого количества углов к крыше для более эстетичного эффекта может вызвать структурные проблемы со сбрасыванием снега зимой. Надежная поверхность с превосходным сцеплением. Поверхность с превосходным сцеплением использует силу трения, чтобы удерживать Pitch Hopper на месте. Над крышей серия коротких … Если ваша крыша не плоская и вы не можете подняться на вершину, чтобы получить точные измерения ширины, вы можете добавить множитель для уклона вашей крыши.Есть два основных метода строительства скатной крыши; «Резная крыша» — это традиционный метод распила древесины на месте и возведения крыши с использованием стропил, коньковых досок, балок, прогонов и т. д. — точные детали… Что такое наименьший уклон крыши. Подъем 437. Односкатная крыша Houzz. Как правило, установка скатной крыши обходится дороже, потому что это займет больше времени и потребует больше материала… Уклон крыши зависит от того, насколько она крута, и уклон измеряется в дюймах, при этом шаг 3/12 соответствует вертикальному подъему на 3 дюйма для каждый фут (12 дюймов) крыши.Результат вашей беседы таков: Согласовано, что уклон крыши должен быть не менее 20 градусов, а лучше чуть больше. Это позволяет воде правильно стекать с крыши. Именно это соотношение определяет лучший и худший уклон крыши для вашего дома. Мой метод строительства скатной крыши своими руками можно описать следующими этапами: Шаг 1. Визуализируйте свою крышу и оцените различные формы. Это важный шаг, и на него стоит потратить некоторое время. Скатная крыша — это крыша с вершиной или наклонной поверхностью более 20 градусов, обычно используемая в жилых домах.После этого приложите уровень к краю фронтона и с помощью Pitch Gauge© рассчитайте общий размер и уклон любой крыши. Простая конструкция двускатной крыши, не подходящая для зданий шириной более 12 блоков. Скатные крыши привлекательны, а также могут быть использованы в качестве дополнительного пространства для мансарды. Уклон крыши определяется видами черепицы. Используйте монтировку, чтобы вытащить гонты и деревянный настил. 5°, может хорошо смотреться на четырехскатных крышах (пирамидальных). Этот угол обычно выражается в виде дроби в таблице «Уклон крыши, уклон, подъем, уклон, тип и проходимость»: способность.В таблице также показан градиент в процентах, градусах и радианах. Определитель уклона крыши. Если вам нужен инструмент для определения уклона крыши, этот определитель уклона и уклона Johnson Level & Tool 750 стоит всего 7 долларов. Чем круче шаг, тем лучше это сработает. При выборе уклона кровли соблюдаются некоторые четко определенные стандарты, но на самом деле уклон зависит от типа кровельного материала и климатических условий местности. Калькулятор уклона крыши также может быстро определить уклон крыши на основе подъема и уклона, выраженного в: 1.Уклон крыши с малым уклоном Уклон крыши — это термин, описывающий, насколько крутым или плоским является уклон вашей крыши. План 072h 0193 Дом. Если вы уже решили, что у вас будет скатная крыша на вашем доме, то вы приняли правильное решение. Вы должны нажать на картинку, чтобы увидеть большую или полноразмерную фотографию. Уклон крыши – это ее высота по вертикали, деленная на ее горизонтальный пролет, и является мерой ее устойчивости. Уклон крыши — это математическое выражение того, насколько крута ваша крыша. Калькулятор уклона крыши.7 градусов. Это также увеличит стоимость строительства. длиной 12 дюймов. Фотографии обоев с двумя мониторами (Двойной … Система скатной крыши — это тип крыши, который используется во многих случаях. Например, крыша с шагом 4:12 поднимается на 4 дюйма на каждые 12 дюймов ( 1 фут) горизонтальной крыши. Это измерение представляет собой число дюймов крыши. Шаг крыши представляет собой отношение единицы подъема к единице пролета. Шаг крыши относится к уклону и углу наклона крыши в строительстве. предназначен для обеспечения временной рабочей поверхности на асфальтовых поверхностях крыш с уклоном кровли от «шага для ходьбы» до 12:12.или 33. Комбинация двух чисел используется для отображения или отображения уклона крыши. Вам больше не нужно вести свой бизнес по чужому графику. Уклон крыши или уклон крыши вашей конструкции определяет, на сколько дюймов поднимается ваша крыша на каждые 12 дюймов горизонтального пространства. Скатная крыша представляет собой крышу, имеющую наклонную поверхность или поверхности с углом обычно более 20 градусов. Для расчетов на основе ската крыши: Формула, используемая для расчета длины стропил на основе ската крыши, фактически такая же, как и приведенная выше.[5] Источник исследования X Хотя большинству домовладельцев не нужно измерять шаг, все же стоит разобраться в этом термине. Уклон крыши описывается как подъем в движении, как правило, подъем в движении на 12 единиц. сетевой словарь. О: Уклон крыши обычно составляет 12,176 × 12 = 2, таким образом, угол наклона крыши в 10 градусов соответствует уклону 2/12 или «2 из 12» или соотношению уклона 2:12. Уклон крыши выражается как отношение вертикального подъема крыши к ее горизонтальному пролету, или «прогону». Если дом построен с ограниченной шириной, мы также можем использовать скатные крыши.Пологий уклон ската крыши 4/12 находится на границе между средним и низким уклоном. И этот проект лучше всего сохранить для сухой погоды. Информация о конструкции скатной крыши, включая кровельные материалы. Распространенный вариант современной и современной архитектуры, навес относится к форме крыши. Также упоминается как уклон крыши 10/12, 10 на 12, 10 на 12 и угол наклона крыши 10/12. Угол наклона крыши 10/12 на угол = 39. Знание разницы между крутым уклоном, низким уклоном или где-то посередине — это что-то вы хотите быть в курсе … Шаг 1: Определите пролет и уклон крыши.Пена силы трения. Бедренная ферма. Снеговая нагрузка: до 45 фунтов на квадратный фут снеговой нагрузки на грунт. Минусы скатной крыши. В целом уклон крыши пропорционален количеству осадков. Принимая решение о крыше, многие люди думают, что эти крыши требуют больше материалов и стоят больше денег. Монтажные бордюры для вытяжных вентиляторов изготовлены из оцинкованной стали 18 калибра и могут быть заказаны в виде стены, крыши (плоской) или крыши (скатной). Однако это может во многом зависеть от конструкции кровли и условий окружающей среды, таких как погода.Калькулятор расчета уклона крыши. Скатная крыша Измените уклон существующей наклонной крыши, удалив старую крышу и каркас. v Что такое уклон крыши? Уклон крыши — это просто крутизна (угол) вашей крыши. 32″ — (32x21x9) — 44 фунта. Однослойная – отличный материал для крыш с малым уклоном. Особенности: Вам не нужно кучу функций, но полезных. 12. Шаг 1:12. Теперь, когда мы занимаемся каркасом, он говорит, что ему «неудобно» строить крышу 16/12, потому что это слишком опасно, и просит нас изменить шаг на 14/12.Угол наклона крыши – это угол, который крыша образует с горизонтальной поверхностью. Затем поместите лестницу напротив дома на фронтоне. Эта деталь иллюстрирует наклонную крышу, переходящую в более высокую облицованную кирпичной кладкой стену. Скатная крыша также строится в виде симметрично скатных крыш с одинаковыми скатами и скатами к центральному коньку. С помощью этого метода 12-скатная крыша будет иметь угол 45 градусов. Возможно, вам понадобятся следующие данные, которые мы добавили. Как покрасить крышные вентиляционные отверстия порошковой краской? … 5) уклон крыши: — это наклонный угол, образованный между стропилами крыши и прогоном крыши.Общей формулы для наклона крыши не существует — в большинстве мест домовладельцы могут выбрать подходящий для них уклон при реконструкции или строительстве дома с нуля. «Уклон» крыши — это ее вертикальный подъем, деленный на ее горизонтальный пролет, и является мерой ее крутизны. Quick Pitch Roof Top Tent — это жесткая палатка, которая подходит для любого автомобиля или внедорожника. Это выражается как соотношение на каждые 12 дюймов горизонтального пролета. 33% Оценка. Крыша 4/12 — это крыша, высота которой составляет четыре фута по горизонтали на каждые 12 футов по вертикали, и наоборот, 12/12… Типичный уклон крыши — это фактически мера уклона крыши, выраженная в соотношении; другими словами, это может быть выражено как числовая мера крутизны крыши.Есть два предложенных способа измерения уклона крыши. Любой из различных природных битумов, таких как минеральная смола или асфальт. Скатную крышу или чердак здания можно утеплить разными способами. . По большей части существует два типа крыш: скатные и плоские. Скатная крыша может дать вам дополнительное жилое или складское пространство в виде чердака или чердака. Углы крыши являются неотъемлемым компонентом формы крыши и варьируются от почти плоских до крутых скатов. Например, скат крыши 2:12 поднимется на 2 дюйма на каждые 12 дюймов, сдвинутых по горизонтали.Что такое уклон крыши? Шаг, угол, наклон, наклон — все они могут использоваться для обозначения крутизны крыши. Уклон крыши 4/12 указывает на подъем крыши. 4 Уклон крыши — это угол, под которым она построена по сравнению с плоским фундаментом дома. Ответ: уклон крыши 10/12 соответствует подъему крыши на 10 дюймов при длине 12 дюймов. «Уклон крыши» — это термин, который вы часто можете услышать от кровельщика, архитектора или подрядчика/строителя по возведению каркаса. Преимущества скатной крыши. Срез – это угол, который поверхность крыши составляет с горизонтальной плоскостью.Странные типы крыш. Порошковое покрытие держится дольше, чем обычная мокрая краска. Шаг выражается дробью, например 1/4 или 1/2 шага. Если солнечная система … Однако, если вы предпочитаете внешний вид скатной крыши, беспокоитесь о структурной устойчивости существующей крыши или нуждаетесь в ремонте крыши для устранения утечек, трещин или других проблем, лучшим выбором может стать… 01. Кроме того, при большем уклоне нужно будет заказывать цветную крышу, потому что крышу видно.Для крышных вентиляционных отверстий AVP доступно более 40 цветов порошкового покрытия на выбор. Формы крыш сильно различаются от региона к региону, в зависимости от климата, доступных материалов, обычаев и многих других факторов. Этот угол измеряется не в градусах, а в дюймах подъема на фут пробега. Скатная крыша — это крыша, которая скатывается вниз, как правило, в двух частях под углом от центрального конька, но иногда и в одной части, от одного края к другому. Ключевым моментом является обеспечение правильных кровельных материалов, которые подходят для уклона крыши.Это самый распространенный способ в США и Канаде описать основное качество крыши – наклон или крутизну. В зависимости от того, измеряется ли площадь крыши по горизонтали, формы крыши могут быть плоскими (или односкатными), остроконечными, четырехскатными, арочными, куполообразными и иметь множество других конфигураций, подробно описанных ниже. Шаг светового люка: если вы измените угол наклона крыши с помощью светового люка Velux, plan3D автоматически добавит к нему опору ниже 15 градусов. Мы можем спроектировать здание в соответствии с вашими потребностями и даже увеличить уклон крыши до 6-12, чтобы разместить просторный чердак для хранения.Он производится в заводских условиях и имеет белый цвет. Крыши могут быть как плоскими, так и скатными под разными углами. Мы добавили информацию о каждом полученном изображении, включая размер и разрешение. Пример: Соотношение 5:12 или 5/12 Когда вы видите соотношение 5:12, это означает, что каждые 12 футов по горизонтали высота крыши изменяется на 5 футов по вертикали. Поднимитесь на вершину своей крыши. При вводе нескольких простых чисел калькулятор определяет необходимую информацию, в том числе процент и угол наклона крыши, и делает его… Черепица с малым уклоном специально разработана для крыш с углом наклона 20 градусов и менее.Планы домов с наклонной, односкатной и односкатной крышей и планы этажей Планы домов-сараев — хороший выбор для домовладельцев, заботящихся об окружающей среде, которым нравится смелый современный стиль. Они всегда находятся под более низким уклоном, чем примыкающие плоскости крыши. Пирамида. Крыша с шагом менее 5 имеет пологий уклон, а крыша с шагом более 8 — крутой скат. Калькулятор уклона крыши — это самый быстрый калькулятор уклона крыши, который быстро преобразует британскую и метрическую системы в режиме реального времени и без каких-либо хлопот.В конструкции двускатной крыши шаг и высота желобов могут варьироваться в зависимости от размера собственности. Палатка изготовлена ​​из экструдированного алюминия самого высокого качества, в конструкции не используются болты или заклепки, что означает отсутствие потенциальных утечек. Если вы выберете простую стропильную крышу или надстройку с двумя наклонными плоскостями, это будет самый простой проект. Когда вы знаете шаг, вы можете отрезать нужную длину и угол для вашей балки, чтобы построить крышу. Климатические условия участка, характер материала покрытия, пролет и другие факторы определяют уклон кровли.Основное предназначение скатной крыши – перенаправлять дождевую воду. Существует несколько различных стратегий моделирования таких домов. Возможно, вам понравятся планы домов с низкой крышей. Мы даем вам технологию. Наши инструменты калькулятора стропил крыши удобны для расчета количества необходимых стропил, калькулятора длины стропил, линейных футов стропил, подачи досок в коньке и нижней облицовке, а также общего количества досок в крыше. Шаг также имеет свое собственное обозначение. Чтобы рассчитать площадь вашей крыши, сначала вам нужно рассчитать ее шаг: во-первых, используйте рулетку, чтобы измерить 12 дюймов на вашем большом уровне и сделать отметку на 12-дюймовой линии. .Например, если угол наклона крыши поднимается на четыре дюйма через каждый фут, ее шаг составляет … 4, 18, 2. В США диапазон стандартных шагов составляет где-то между 4/12 и 9/12. Различные силы, воздействующие на крышу, должны быть направлены непосредственно на землю, или … Строительство скатной крыши: шаг за шагом. Скатная крыша — это тип крыши, которая имеет некоторый уклон в качестве конструктивного покрытия. Двускатная крыша, также известная как скатная или остроконечная крыша, представляет собой перевернутую букву «V». Угол 20°. Скатная крыша Isover: соединение стены с утепленной полостью — скатная деревянная крыша с несущим утеплителем; примыкание стены к внутренней изоляции – скатная деревянная крыша с ненесущим утеплителем; особый вентилируемый конек с ненесущей изоляцией; Мансардное присоединение нежилое — деревянная скатная крыша.81 градус. Бункер для смолы предназначен для обеспечения временной рабочей поверхности на асфальтовых поверхностях крыш с уклоном кровли в диапазоне от «шагающего шага» до 12:12. [1] Крыша с подъемом на 6 дюймов на каждые 12 дюймов имеет 6 дюймов на фут или 6 на 12 скатов. Скатная крыша 4/12 считается низкой или умеренной? Какой минимальный уклон крыши для снега? Крыши в заснеженных районах должны иметь минимальный уклон 10 градусов. Мансарда Мансардная крыша имеет крутые наклонные плоскости, отходящие от плоской крыши. Робин работает над пристройкой, поэтому мы решили понаблюдать за ним в течение дня и посмотреть, как он создает скатную крышу или полускатную крышу, ведущую к плоской. Скатная крыша имеет наклонную поверхность или поверхности и ее угол. обычно превышает 20 градусов.Просто предоставьте Rise и Run, и вы мгновенно получите уклон крыши. 32″ – 8. Скатная крыша, Односкатная крыша, Двускатная крыша, Мансардная крыша. Это прекрасный пример: современное убежище в Валье-де-Браво, Мексика, откуда открываются удивительные виды, обрамленные застекленными фасадами и большими окнами. В этом типе крыши обычные стропила предусмотрены в качестве верхнего пояса. 20′ x 20′ (Эллингтон, Коннектикут) 4-12 Уклон крыши. Любой, кто разбирается в строительстве крыш, скажет вам, что самые качественные крыши были 1900-1914 годов.Однослойный. Различают следующие типы скатных крыш: Конструкция скатной крыши. Два наиболее распространенных метода (4/12 или 4:12) используются для обозначения уклона крыши. Уклон крыши является решающим фактором, который следует учитывать при обустройстве любого типа заведения. Итак, уклон крыши определяется тем, на сколько дюймов поднимается уклон на каждые 12 дюймов ее горизонтального хода. Таким образом, крыша с подъемом на 3 дюйма, также называемая крышей 3 из 12, означает, что на каждые 12 дюймов (или фут) горизонтального расстояния высота скатных крыш скатывается вниз, обычно в двух частях под углом к ​​центральному коньку. или в одной части, от одного конца до другого.Вы можете измерить уклон крыши на нижней стороне кровельного настила в легко доступной точке, такой как грабли, используя рулетку и простую геометрию. Например, у вас может быть совершенно плоская крыша с очень низким уклоном или очень крутая. Угол наклона крыши рассчитывается на количество дюймов, на которые она поднимается по вертикали, на каждые 12 дюймов, на которые она простирается по горизонтали. Эластичная битумная черепица ложится на основание намного ровнее, чем шифер, плитка и бетон, что предотвращает попадание воды под нее.Шаг крыши — это цифра, показывающая, на сколько дюймов поднимается крыша на каждые 12 дюймов. Фиксированные или отслеживающие солнечные панели. Наименьший шаг крыши составляет 0,5/12. Во многих зданиях используется уклон 3 или 4:12, но можно использовать больший или меньший уклон. Таким образом, если вертикальное измерение равно 6, крыша имеет уклон 6/12. Уклон крыши, по сути, является мерой крутизны вашей крыши. Разделите крышу до стропил или ферм. Он плоский, но скатный или под углом. Уклон крыши измеряется тем, насколько крыша наклонена вверх.Несмотря на то, что в названии этого ската крыши есть слово «плоский», поверхность не совсем плоская. Чтобы быть более конкретным — для скатной крыши требуется уклон более 10 градусов … Уклон крыши или уклон крыши помогает определить, как быстро лишняя вода, снегопад или мусор будут падать с крыши. 24″ – 6. Угол наклона крыши 10/12 39. В районах с сильным снегопадом иногда страховщики требуют, чтобы на вашей крыше был уклон не менее 4/12. Некоторое время назад мы собирали галереи для ваших нужд, посмотрите на картинку, это потрясающие галереи.Для металлических крыш с малым уклоном до :12, которые почти плоские, модифицированная битумная кровля, термостат и Если ваша крыша имеет две или более сторон, которые сходятся на пике в верхней части конструкции, то у вас есть то, что известно как «скатная крыша». ‘. Это дробь, делящая высоту на пролет, то есть расстояние между внешними стенами. Если ваши навыки решения уравнений немного заржавели, есть множество онлайн-инструментов, которые могут вам помочь. 24 x 24 фута (южный мост, штат Массачусетс), уклон крыши 6–12. Наклон крыши увеличивается на 12 футов на каждые 12 футов Вот несколько фотографий крутой скатной крыши.Открытое переднее крыльцо внизу имеет комбинированную крышу. Его еще называют полем крыши. С приближением лета и повышением температуры сейчас самое подходящее время подумать о том, чтобы добавить некоторую изоляцию на вашу крышу, которая является частью конструкции, находящейся под прямым влиянием погодных условий, читайте парящие солнечные лучи, которые могут быть безжалостными в летний сезон. на пике. Что такое скатная крыша? Скатная крыша — это крыша здания, имеющая уклон или угол наклона. Скатные крыши обычно используются в местах с сильными дождями.Это вопрос, который вы обсуждаете со своим директором по возвращении. Шаг крыши 5/12 означает, что подъем на 5 дюймов на каждые 12 дюймов пробега соответствует 22. Шаг 5:12. Основная крыша – вальмовая. Проще говоря, для более низких скатов крыши требуется меньше материалов, следовательно, они более рентабельны. … Уклон крыши — это мера крутизны крыши. Двускатная крыша. Зона 0. Обычный вопрос, который вы получаете во время инспекции дома, заключается в том, является ли стоимость плоской крыши или скатной крыши менее желательной, чем стоимость наклонных крыш.Мы знаем, что крыши обычно предусмотрены наверху, чтобы покрыть и защитить конструкцию от различных погодных условий. Уклон крыши — это крутизна крыши, выраженная как отношение подъема в дюймах на горизонтальный фут (или их метрический эквивалент) или как угол в градусах, на который ее поверхность отклоняется от горизонтали. Как измерить уклон крыши Что такое уклон крыши? Уклон крыши – это наклон стропила. скатная крыша

    Скатная крыша для современных домов

    Высокая двускатная крыша. ФОТО | С УДОВОЛЬСТВИЕМ

    Что такое уклон крыши?

    Шаг крыши — это число, указывающее, на сколько дюймов поднимается крыша на каждые 12 дюймов.Он измеряет крутизну крыши и получается путем деления вертикального подъема на горизонтальный пролет.

    Примером уклона крыши является «угол 8/12», что означает подъем крыши на 8 дюймов на каждые 12 дюймов внутрь к вершине. Это уклон 33,7 градуса.

    Скаты крыши предназначены для отвода снега с крыши и предотвращения возможного обрушения крыши. Высокие места идеально подходят для регионов с сильным снегопадом, а низкие места лучше всего подходят для засушливых районов.

    Наклонная крыша

    Крыши с уклоном более 10 градусов называются скатными.Существует три типа скатных крыш: низкоскатные, обычные и высокие скатные крыши.

    Низкоскатные крыши имеют уклон менее 4/12 (33,3%), и их трудно обслуживать, поскольку для предотвращения утечек требуются специальные материалы.

    С другой стороны, обычные крыши имеют уклон от 4/12 до 9/12 (от 33,3% до 75,0%), и их проще всего строить и обслуживать. Это самые распространенные типы скатных крыш.

    Высокие крыши часто варьируются от 10/12 до 12/12, но могут достигать 21/12 (175%).

    Типы скатных крыш

    Существуют различные типы скатных крыш в зависимости от уклона, эстетики, экологических соображений и количества наклонных поверхностей. Они содержат:

    • Односкатная крыша
    • двойная крыша
    • Пара Дак
    • Закрытая парная крыша
    • прогон крыши
    • Крыша с воротником

    1. Односкатная крыша

    Односкатная крыша, также известная как односкатная крыша, представляет собой простейшую форму скатной крыши только с одной скатной поверхностью.Это просто крыша с уклоном в одну сторону.

    Односкатная крыша состоит из двух частей: стропила и балок. Стропила представляют собой равносторонний треугольник, поддерживающий кровельный материал параллельно материалам обшивки потолка.

    Удлиненная ферма может быть усилена балкой для предотвращения прогиба фермы.

    Балки — это небольшие горизонтальные куски дерева или металла, образующие со стропилами угол 90 градусов. Они предназначены для обеспечения надежной поддержки стропил для увеличения прочности и долговечности.

    Из-за своей простоты односкатная крыша дешева в строительстве, поскольку для нее используются стандартные материалы, что делает ее одним из наиболее распространенных типов крыш для подвалов, гаражей и зернохранилищ.

    2. Двойная крыша

    Также известная как двухскатная крыша, это наиболее широко используемая двускатная крыша в мире. Это просто комбинация двух односкатных крыш, каждая из которых направлена ​​в противоположную сторону.

    Изготавливаются из легких стропильных ферм, широко известных как стропила.

    Двухскатная крыша состоит из двух частей: прогона и стропила.Прогоны — это балки, которые защищены под стропилами в точке между козырьком и стеновой пластиной. Они помогают сузить стропила, делая конструкцию более экономичной.

    СВЯЗАННЫЕ: 3 типа плоских крыш для домов

    Двойные крыши с уклоном от 45 до 60 градусов обеспечивают отличный дренаж для домов в регионах с сильными дождями и снегопадом.

    Как и односкатная крыша, двойная крыша проста в установке и обслуживании.

    3. Тяга крыши

    Пара крыш состоит из пары стропил, которые наклонены вверх от противоположных стен, чтобы встретиться на коньке посередине.Две фермы работают как два рычага, которые соединены вверху, отсюда и название «спаренная крыша».

    При сооружении двухскатной крыши стеновые плиты крепятся к обеим несущим стенам, после чего на центральном коньке закрепляется коньковый элемент. Один конец основных стропил кладут на коньковый элемент, а другой конец опирается на стеновые пластины.

    Покрытие наносится на прогоны, расположенные поверх основных ферм.

    Крыши

    Link легкие, простые в сборке и идеально подходят для площадок с максимальным пролетом 3.7 метров. Они в основном используются в гаражах, подвалах и домах с низким пролетом между столбами.

    4. Закрытая соединительная крыша

    Крыши с закрытыми соединителями аналогичны крышам с соединителями, только ноги обычных стропил соединены горизонтальной балкой, известной как стыковочная балка.

    Горизонтальные полосы крепятся к стропилам и стеновым пластинам, чтобы обычные стропила не расползались и не выступали из стены.

    Закрытые сдвоенные крыши обеспечивают дополнительное треугольное пространство, которое можно использовать для хранения.

    5. Прогон крыши

    Крыши с прогонами имеют прогоны – горизонтальные балки, используемые для несущей конструкции крыши. Прогоны используются как в деревянных, так и в стальных рамных конструкциях для поддержки настила или облицовки крыши.

    Использование прогонов распространено в предварительно спроектированных металлических кровельных системах, а также в старых стоечно-балочных и более поздних методах каркасной конструкции.

    Одно из больших преимуществ использования прогонов заключается в том, что они позволяют получить различные формы и конструкции кровельного материала.Вы можете легко сделать свою крышу плоской, наклонной или конусообразной.

    6. Воротниковая крыша

    Крыша с воротником похожа на пару сплошных крыш, только вместо горизонтальной балки в ней используется полоса воротника.

    Хомут — горизонтальная балка, прибитая к стропилам выше ножек стропил — почти посередине. Их не следует монтировать более чем на треть или половину подъема кровли от стеновой плиты.

    На крышах с увеличенными пролетами применяют натяжные ремни для предотвращения провисания стропил из-за чрезмерного веса кровельного покрытия.

    Воротниковые крыши используются в ситуациях, когда свободный пролет составляет от 4,4 до 5 метров.

    Читать дальше…

    4 современных дома с плоскими крышами, которые вдохновят вас на дизайн

    Когда дело доходит до проектирования вашего современного дома, на первый взгляд легко упустить из виду крышу. В конце концов, это крыша — какая разница?

    Но как только вы сделаете шаг назад и действительно подумаете об этом, последствия станут ясны. Крыша вашего дома не только обеспечивает укрытие над вашей головой; он также вносит значительный вклад в форму, форму и профиль дома.Таким образом, крыша действительно является неотъемлемой частью вашего индивидуального дизайна, и ее следует рассматривать вместе со всеми другими элементами.

    В более холодном климате или в горных районах часто встречаются дома со скатными крышами, поскольку эта конструкция уменьшает количество снега и льда, скапливающихся на доме в зимние месяцы. Но в более теплом климате, как у нас здесь, в большей части Южной Калифорнии, где снег является скорее редкой новинкой, чем постоянной угрозой, скатные крыши гораздо менее необходимы.Именно по этой причине, среди прочего, многие из самых знаковых примеров калифорнийского модернизма имеют плоские крыши.

    Ниже мы рассмотрим роль плоских крыш в современном дизайне дома, а также четыре примера современных домов с плоскими крышами, которые вы можете использовать, чтобы вдохновиться своим собственным жилым проектом.

    Плоские крыши в современном дизайне дома

    Есть много причин, по которым вы можете рассмотреть плоскую крышу для своего проекта современного дома.

    Во-первых, с точки зрения дизайна плоская крыша играет несколько ролей.Четкие линии являются важной частью современного дизайна, и использование плоской крыши помогает создавать и сохранять эти линии так, как это не может сделать скатная крыша. Поскольку крыша плоская, а не остроконечная или наклонная, она также уменьшает профиль дома, если смотреть издалека. Это сохраняет ландшафт, потому что это минимальный жест, и помогает дому чувствовать себя более связанным с его участком. В этом смысле использование плоской крыши — один из наиболее очевидных способов, с помощью которых домовладелец и архитектор могут создать архитектурный артефакт, гармонирующий с окружающей средой и природой.

    Использование плоской крыши также может принести ряд практических преимуществ. Например, расположив крышу на пределе высоты участка, вы можете максимизировать высоту потолка в доме и, как следствие, внутренний объем помещения, чего нельзя достичь с наклонной крышей. Кроме того, это создает ощущение непрерывности пространств — от комнаты к комнате, от пространства к пространству или даже от помещения к улице.

    Примеры современных плоских крыш

    1.Ирвин Коув

    Резиденция Irvine Cove — отличный пример того, как можно использовать плоскую крышу для увеличения пространства дома. Дом построен на участке с прекрасным видом на Тихий океан. Из-за этого, а также из-за того, что у соседской ассоциации были строгие ограничения по высоте, чтобы не мешать обзору соседей, мы работали в рамках ограничения высоты 11 футов.

    Помимо этого, крыша сама по себе является важным элементом дизайна дома, так как она образует единую горизонтальную плоскость, под которой находятся все помещения дома.Поддерживаемая каменными массивами и тонкими колоннами, крыша кажется почти парящей, одновременно придавая ощущение непрерывности всему пространству.

    2. Синий парус

    Резиденция Blue Sail была спроектирована с целью создания архитектуры, которая сама по себе открыта и связана с внешним миром, одновременно приглушая архитектуру и редактируя ее так, чтобы она была «тихой» в ландшафте.

    Скатная крыша, как обсуждалось выше, имеет определенную самоочевидную форму.Таким образом, он отвлекает от пейзажа, в котором расположен дом, особенно если смотреть на дом с расстояния. С другой стороны, использование плоской крыши в проекте позволило нам достичь обеих этих целей.

    3. Вальдфогель

    По сравнению с двумя вышеприведенными примерами, которые имеют довольно низкие профили, жилой дом Вальдфогель не был ограничен такими же ограничениями по высоте. В этом плане плоская крыша дома играет не столько утилитарную, сколько эстетическую роль, придавая дому интересную форму и массивность.

    Прямые линии крыши отражены во всем дизайне дома, например, в материалах экстерьера, используемых для разграничения пространства на верхнем и нижнем этажах дома, а также в дизайне окон дома.

    4. Весенняя дорога

    Наконец, резиденция Spring Road расположена в величественном горном ландшафте с потрясающим 270-градусным видом на гору Тамалпаис и Сан-Франциско и окружена старовозрастными секвойями и калифорнийскими дубами.Таким образом, для дома было важно гармонировать с окружающей средой и не отвлекать от естественного великолепия вокруг него.

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
