Четырехскатная крыша + фото

Содержание

Чем дом с четырехскатной крышей лучше двухскатного варианта
Как сделать четырехскатную крышу
Четырехскатная крыша своими руками, последовательность работ
Завершающие операции
Заключение

Трудоемкость работ при строительстве четырехскатной крыши ненамного выше, чем обычной двухскатной, но это не значит, что четырехскатная крыша своими руками строится так же просто, как обычная, с двумя симметричными скатами. Основная сложность состоит в том, что четырехскатная крыша требует очень точного инженерного расчета и знаний технологии, особенно, если вы не имеете хорошей практики в строительстве подобного рода крыш.

Чем дом с четырехскатной крышей лучше двухскатного варианта

Почему обычную двухскатную крышу устраивают в основном на простых хозяйственных постройках, а для жилых помещений выбирают четырехскатную крышу:

Внешний вид четырехскатного варианта крыши выглядит намного симпатичнее и изящнее, чем двойная конструкция;
Даже простая четырехскатная кровля намного лучше противостоит ударам стихии за счет более плавных обводов и аэродинамики. Даже в самый сильный ветер стропила каркаса остаются практически равнонагруженными, за счет правильного уравновешивания диагональных стропил;
Два дополнительных ската лучше сбрасывают воду, сохнут под действием ветра и тем самым предохраняют крышу дома от затекания, как это бывает при наличии прямых фронтонов. Тем самым для четырехскатной крыши достигается значительно более высокая теплоизоляция и морозостойкость.

Важно! Конструкция крыши в четыре ската, в отличие от «двушки», обладает высокой степенью адаптации.

Для климата с большим количеством осадков прекрасно подойдет датский вариант с крутыми основными скатами и двумя вальмами, для степной зоны с сильными ветрами низкий шатровый каркас с большими свесами и средним углом наклона.

Наиболее удобным будет использование четырехскатной крыши в домах, где чердачное помещение не выделяется в виде жилой зоны, а используется в хозяйственных целях. Из-за появления двух дополнительных скатов пространство и полезная площадь чердака уменьшается примерно на 25%. Но при желании и достаточных размерах мансардного помещения вместо чердака можно оборудовать небольшую комнату, даже с окнами и балконом, как на фото.

Но в этом случае вместо простой системы вертикальных стоек, на которые опирается коньковый прогон, в конструкции четырехскатной крыши потребуется установить дополнительные горизонтальные балки – ригеля, которые будут играть роль потолочного перекрытия для мансардного помещения.

Как сделать четырехскатную крышу

Прежде всего, стоит разобраться, в чем 4 скатная крыша в деталях отличается от варианта с двойным скатом.

Основное отличие стропильной системы в 4 ската от двойной симметричной крыши

Отличия в конструкции будут наиболее наглядными на схеме с простым прямоугольным вариантом четырехскатной крыши, изображенной на фото:

Для установки дополнительных двух скатов или вальм вместо фронтонов на коньковый прогон с каждой стороны установлены по два диагональных стропила или накосники;
Система диагональных стропильных ног поддерживается дополнительными силовыми элементами – шпренгельными опорами и нарожными стропилами. Накосные стропила в четырехскатной крыше длиннее, кроме того, на эти две балки приходится 90% всей нагрузки, приходящейся на вальму или скат, поэтому их усиливают и максимально укрепляют;
Центральный несущий элемент состоит из конькового бруса и системы вертикальных стоек, опирающихся на балки потолочного перекрытия, но чаще стойки опирают на уложенные под стропила затяжки. Зачастую затяжку выкладывают из бруса, опирающегося на нишу в кирпичной стене, чуть выше элементов потолочного перекрытия, но ниже плоскости мауэрлата.

Важно! Большинство элементов дополнительных скатов требуют очень тщательной подгонки, поэтому зачастую диагональные стропила и нарожники собирают с предварительным «прихватом» на саморезах, и только после окончательной регулировки заменяют болтовым соединением или сбивают гвоздями.

Четырехскатная крыша своими руками, последовательность работ

Самым сложным в постройке стропильной системы четырехскатной крыши является этап вывешивания диагональных стропил. Во-первых, угол наклона диагональных стропил и давление, с которым они опираются на коньковый прогон, должны быть равны параметрам пары накосных балок с другой стороны. Площади скатов и углы наклона в четырехскатной крыше должны быть абсолютно равны.

Во вторых, воображаемая линия, проведенная между точками стыковки или вершинами треугольников, образованными диагональными стропилами с обеих сторон, должны проходить точно по оси бруса конькового прогона, как по горизонтали, так и по вертикали. В том, чтобы правильно выровнять и отрегулировать положение диагональных стропил, состоит главная трудность сборки четырехскатной крыши.

На этапе подготовки сборки четырехскатной крыши выполняют укладку доски или бруса мауэрлата, при этом важно тщательно выровнять плоскость доски по горизонту. На мауэрлат наносят предварительную разметку мест под установку боковых стропил, шпренгельных опор и затяжки. Монтаж четырехскатной крыши значительно упрощается, если в качестве перекрытия используется железобетонная плита.

После выкладывания и крепления затяжки собирают коньковую раму или «скамейку». По сути, это брус конькового прогона, установленный на вертикальные стойки. К стойкам пришивают продольные и поперечные подкосы, обеспечивающие устойчивость рамы до момента сборки стропил вальмовых скатов.

Перед выкладкой диагональных стропил коньковую раму необходимо подпереть парой временных балок, которые крепят к мауэрлату и к крайней стойке «скамейки». Это не позволит коньковой раме опрокинуться под давлением диагональных стропил с другой стороны.

Далее — самое сложное. Сначала определяют реальную длину каждой из накосных балок, для этого в точке опоры на торце конькового бруса забивают гвоздь и шнуром вымеряют длину от гвоздя до точки опоры на мауэрлате. Перед установкой диагоналей каждую из накосных стропил вымеряют и отрезают по своей длине шнура.

Установив накосные элементы на мауэрлат, определяют линию соприкосновения и запила контактной поверхности. Подрезав плоскость опоры накосных балок, их укладывают на торец конькового прогона.

Нижние концы диагональных балок устанавливают в угловое сочленение мауэрлатного бруса с подрезом опорной поверхности балки по приведенной схеме. Иногда форму подреза выполняют по шаблону, но надежнее выполнять разметку линии запила вручную.

В идеале воображаемая вертикальная плоскость, проведенная через любое накосное стропило, должна быть параллельна плоскости накосного бруса, расположенного с противоположной стороны четырехскатной крыши.

Если все сделано правильно, две диагональные стропильные балки четырехскатной крыши станут точно по оси конькового бруса. Чтобы избежать прогиба, достаточно длинных накосников, необходимо установить подкосы и шпренгельные опоры с установкой временного крепежа из саморезов. Аналогично устанавливают стропила с противоположного ската и выравнивают элементы с максимальной точностью. Чтобы увеличить жесткость вальмовых скатов, на краях диагональных балок вырезают и устанавливают по несколько нарожников.

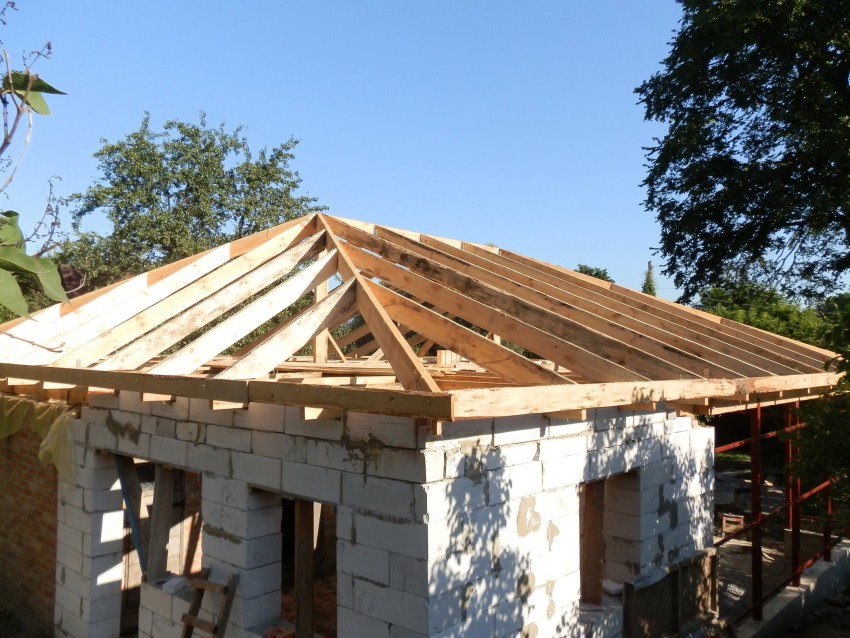

После переходят к укладке рядовых стропильных балок. Крепление на мауэрлате выполняют стандартным соединением болт-гайка или с помощью стальных уголков. В верхней части стропильную доску обычно запиливают по шаблону и укладывают на брус конька.

Обычно после вывешивания рядовок на коньковом прогоне и мауэрлате в верхней части устанавливают дополнительные ригеля, уменьшающие распирающее действие каркаса четырехскатной крыши. После установки всех стропильных балок и выравнивания основных силовых элементов четырехскатного каркаса переходят к капитальному креплению всех стропил на мауэрлате и коньковом прогоне.

На следующем этапе устанавливаются и крепятся подкосы под рядовые стропила, выполняется «забивка» треугольных скатов нарожными балками. Каждый из нарожников вырезают в свою длину по приведенной ниже схеме и устанавливают в шахматном порядке, это позволяет избежать ослабления балки за счет совпадения мест запилов с противоположных сторон.

Все элементы крепят гвоздями, саморезами и болтовым соединением с накладными стальными пластинами и уголками.

Завершающие операции

После сборки основного каркаса четырехскатной крыши на концы стропил набивают кобылки – короткие доски, образующие ряд свеса крыши вдоль стены. По торцам кобылок вымеряют линию среза, подрезают так, чтобы концы находились в одной плоскости, и нашивают карнизную доску. Нижнюю часть кобылок подбивают вагонкой или обычной доской.

После обработки древесины балок антисептическим составом переходят к набивке досок обрешетки. Толщину досок, количество материала и точки забивания гвоздей выбирают, исходя из того, какую кровлю планируют укладывать на данную четырехскатную крышу.

Заключение

Четырехскатная крыша заслуженно считается одной из наиболее удобных и практичных конструкций кровли. Если вы собрались строить четырехскатный вариант своими руками, кроме правильного расчета конструкции, вам потребуется опыт выравнивания и подгонки положения каждой из балок. Поэтому будет правильным получить нужный опыт и навык работы с четырехскатными крышами у более опытных мастеров.

Виды крыш частных домов
Как правильно крыть крышу шифером
Как крыть крышу профнастилом своими руками
Устройство кровельного пирога под профнастил

фото домов с четырехскатной крышей

Содержание статьи

Четырехскатная крыша: 65 фото домов, виды крыш

Четырехскатная кровля — конструкция, обладающая эффектным внешним видом. Такие крыши настолько универсальны по дизайну, что в равной степени удачно сочетаются с архитектурой в любом стиле: современном, классическом, провинциальном. Чтобы облегчить вам выбор кровли для своего дома, мы подобрали фото самых красивых четырехскатных крыш со всего мира.

Одноэтажные дома

Четырехскатные кровли вальмового типа — традиционный вид крыши в европейских странах, особенно в северных регионах, для которых характерны жесткие климатические условия с обильными осадками и сильными ветрами.

Вальмовые и полувальмовые четырехскатные крыши из сланцевой и керамической черепицы часто соседствуют с комбинированными фасадами из кирпича, фахверка и камня, как на фото одноэтажного дома с эркером и мансардой в викторианском стиле.

Особая колоритность отличает голландские частные усадьбы — одноэтажные кирпичные дома с полувальмовыми крышами из соломы или камыша.

На фото — частный коттедж в современной стилистике, но с отголосками традиционного подхода к строительству кровли. Здесь вальмовая 4-скатная крыша над домом скомбинировала с двускатной кровлей над пристройкой-гаражом.

В ультрасовременной архитектуре частных домов нередко встречаются строгие вальмовые крыши — четырехскатные конструкции с битумным кровельным покрытием.

Интересная концепция для современного загородного коттеджа — асимметричная четырехскатная крыша из тростника в тандеме с рифленым деревянным фасадом.

Рациональное решение для частного дома — полувальмовая кровля с мансардой, которая существенно расширяет жилую площадь за счет эксплуатируемого чердака.

Двухэтажные дома

Оригинальность проекта двухэтажного дома на фото заключается в том, что четырехскатная вальмовая кровля использована не только для постройки крыши, но и для сооружения балконного ограждения.

В европейских регионах, для которых характерны сильные снегопады, частные дома строят с полувальмовой кровлей, у которой скаты имеют значительный уклон. Такая крыша позволяет обустроить мансарду в два этажа, как на фото. А для предотвращения лавинного схода снега скаты таких крыш снабжают небольшим изломом по краю.

Четырехскатные кровли вальмового типа часто комбинируют с шатровыми и конусными конструкциями, обустраивая такими крышами эркеры и пристройки к дому.

Двухэтажный дом с ломаной мансардной кровлей — проектное решение, позволяющее оптимально использовать подкровельное пространство и разместить там жилые комнаты: спальни, детские и кабинеты.

Четырехскатные крыши все чаще применяются в индивидуальном строительстве и отлично сочетаются с лаконичной архитектурой в стилистике модерна и хай-тека.

Ломаная кровля

Дизайн частного коттеджа на фото создан на сочетании асимметрично расположенных фронтонов с вальмовыми кровлями: над основной постройкой и над открытой верандой. Все эти архитектурные элементы объединяются в одно целое благодаря колоритному дымоходу, выложенному диким камнем.

Ломаная 4-скатная кровля — это необязательно симметричная конструкция — скаты могут иметь различную длину, как на фото деревянного загородного коттеджа. Причем более длинный скат рационально использовать с наветренной стороны дома.

Нередко один из скатов ломаной кровли переходит в навес над террасой, верандой или крыльцом.

Загородный дом на фото — образец нетривиального деревянного зодчества, когда фасады выкрашены в броский красный оттенок, а кровля покрыта настилом нейтрального цвета.

Крыша с мансардой

Если ваш земельный участок расположен на пересеченной местности, рационально строить дом, который состоит из разноуровневых жилых пространств, соединенных между собой. Планировка здания может также включать различные пристройки, например, гараж с мансардой или закрытую террасу.

Слуховые окна — броский акцент на фасаде дома с мансардой — их нередко выделяют цветом, контрастирующим с оттенком кровли и стен.

Слуховые окна на мансарде могут иметь как прямоугольную, так и арочную форму, а в качестве красивого дополнения к ним можно применять ставни.

В коттеджах в стиле модерн мансардные окна чаще всего размещены в плоскости кровельного покрытия.

Кровли из Ондулина

Четырехскатная кровля из красного Ондулина хорошо сочетается с фасадами светлых оттенков: бежевым, персиковым, ванильным, розовым.

Крыша из красного Ондулина — эффектный вариант кровельного покрытия для четырехскатной кровли дома в стиле кантри.

Темно-коричневый Ондулин идеально акцентирует архитектурное решение дома с белыми фасадами.

Коричневые 4-х скатные крыши из Ондулина удачно гармонируют с кирпичными фасадами и темной столяркой: оконными рамами, дверными полотнами, деревянными заборами и воротами.

Четырехскатная крыша оригинальной формы стала ярким элементом архитектуры 3-этажного частного дома на фото. Ондулин здесь использован как кровельное покрытие и для дома, и для гаража.

Кровли из профнастила

Кирпичные фасады красиво оттеняет крыша глубокого тона, например, из профнастила, окрашенного в темно-изумрудный оттенок.

По-своему интересен проект дома с ломаной мансардной кровлей из темного профлиста, контрастирующего с бежевыми фасадами и белыми архитектурными деталями.

Дизайн одноэтажного дома с вальмовой кровлей из оцинкованного профлиста смотрится очень выразительно благодаря контрастной торцевой планке, которая подчеркивает форму фронтонов.

Крыши из металлочерепицы

4-скатная кровля из металлочерепицы прекрасно имитирует керамический аналог и выгодно подчеркивает строгость архитектуры в классическом стиле.

Самое удачное решение для частных домов в духе классики — красная металлочерепичная кровля с мансардой вальмовой конструкции.

Для домов, выдержанных в стиле неоклассики, чаще всего подбирают металлочерепицу насыщенных оттенков, контрастирующих с цветом фасадной отделки.

Четырехскатная крыша из металлочерепицы отлично гармонирует не только с классической архитектурой, но и с дизайном домов в ультрасовременном стиле, когда используется сплошное фасадное остекление. В этом случае цвет кровельного покрытия подбирается в нейтральном тоне: черном, антрацитовом, сером.

Мягкая кровля

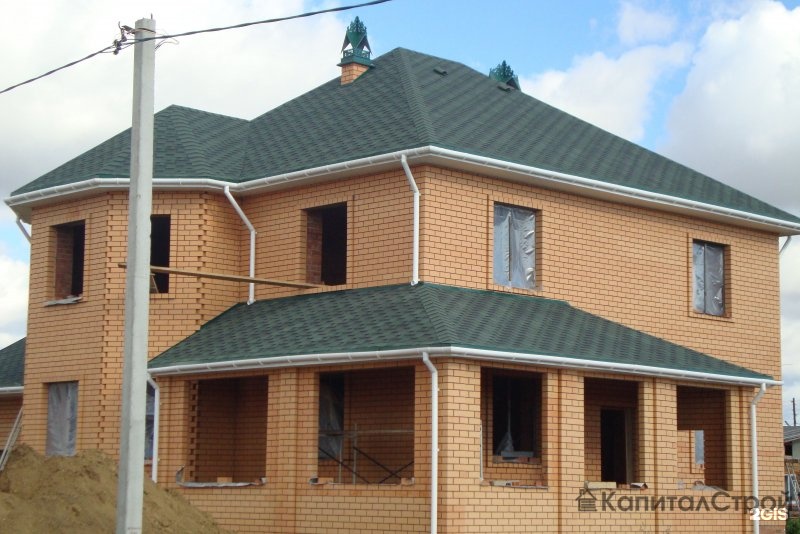

Гибкая черепица под серый сланец подчеркивает благородство четырехскатных кровель в стиле Тюдор и позволяет красиво выложить скаты скругленной формы.

Архитектура частного дома на фото — немного непривычная интерпретация фахверка, когда черная древесина каркаса сочетается с кирпичной кладкой, а в дополнение к такому «брутальному» тандему выбрана полувальмовая четырехскатная крыша из серой гибкой черепицы под сланец.

Гибкая кровля красного цвета — эффектное решение для дизайна летней кухни с зоной барбекю, построенной из кирпича и дерева.

Четырехскатная вальмовая крыша из битумной черепицы — удачный вариант для обустройства зоны патио у бассейна в современном стиле.

Тростниковые, соломенные и камышовые кровли

Деревенька Гитхорн в Голландии известна под названием «Северная Венеция» — здесь практически нет дорог, только каналы, вдоль которых стоят колоритные домики под соломенными крышами.

Характерная для Гитхорна архитектура — прямоугольные в плане дома под полувальмовыми крышами из камыша, который со временем меняет цвет с золотистого на благородно-дымчатый.

Технология стрижки соломенных снопов позволяет создавать полукруглые поверхности на крыше, например, на стыке скатов или при оформлении мансардных слуховых окон.

Несмотря на свою многовековую историю, тростниковые четырехскатные кровли органично сочетаются с архитектурой в стиле контемпорари.

Теплые, песочно-бежевые оттенки камышовой кровли придают экстерьеру дома гостеприимный антураж, даже если в отделке фасадов использована контрастная черно-белая гамма, как на фото.

Двухуровневая вальмовая кровля из тростника станет эффектным элементом архитектуры современного дома в стиле кантри.

Четырехскатная крыша — расчет размеров, описание конструкции и ее установка (90 фото)

Классика – конструкция с четырьмя скатами для россиян остается необычной, вызывая ассоциации с заморским укладом. Ее строят, когда хотят применить интересные архитектурные решения, добиться особенного эффекта, который воспринимается иначе, дом выгодно отличается от однообразных строений.

На фото четырехскатной крыши представлено большое разнообразие вариантов, главное – строить в соответствии со всеми правилами, тогда можно будет воспользоваться многочисленными преимуществами.

Разновидности четырехскатных крыш

Делать чертежи четырехскатных крыш самостоятельно – задача трудная: специалисты смогут грамотно выполнить расчеты. Скаты выполняют как равнобедренные треугольники, когда крыша сверху выглядит как квадрат, она является шатровой, а если напоминает прямоугольник, разновидность называется вальмовой.

Классическая вариация

К классике относится вальмовая или голландская крыша, отличающаяся устойчивостью к неблагоприятным погодным условиям: сильному ветру и обильным снегопадам.

Поверхность конструкции формируют 2 ската в виде трапеции с длинных сторон и 2 ската с треугольной формой с коротких сторон.

Многие современные архитекторы считают, что в эстетическом плане голландская крыша смотрится более презентабельно по сравнению с шатровой. Стропильную систему образуют 4 опорных бруска, они спускаются от скатов к верхним углам сооружения.

2 вида полувальмовой крыши:

Голландская — от боковых скатов отрезают часть от торцевой верхней стороны.
Датская — от боковых скатов отрезают часть от торцевой нижней стороны.

Конструкция голландской крыши

Полувальма объединяет в себе характеристики двускатной и четырехскатной крыши: торцевые скаты представлены в виде треугольников, длина вальма меньше длины боковых скатов в 1,5 – 3 раза.

Конструкция позволяет выполнить установку вертикального окна, она не имеет острого выступа, характерного для двускатной кровли, поэтому крыша выдерживает большие ветровые нагрузки.

Конструкция датской крыши

Эта разновидность вальмовой крыши характеризуется простотой монтажа, необходимо монтировать торцевой скат снизу, оставляя под коньком маленький фронтон.

Датская конструкция дает следующие преимущества пользователям:

Нет необходимости устанавливать проблемные мансардные окна, которым требуется качественная гидроизоляция.
Вариант обеспечивает хорошее естественное освещение мансардного этажа благодаря выполнению вертикального остекления.

Конструкция шатровой крыши

Разновидность крыши устанавливается на строения с квадратным периметром, важный нюанс – у всех скатов должна быть одинаковая форма. Строительство шатровой конструкции является более сложным, если сравнивать с вальмовой: необходимо, чтобы стропила сошлись в одной точке.

Стропильная система

Четырехскатная крыша своими руками — оптимальное решение для всех желающих сэкономить средства семейного бюджета . Последовательность строительных работ:

Этап планирования и проектирования требует много времени, необходимо тщательно продумать каждую деталь. Каким бы легким ни казалось устройство кровли, обязательно сделайте чертеж, что поможет обнаружить недочеты и недостатки.

Если расчет четырехскатной крыши сделан неправильно, исправить ситуацию будет достаточно сложно – в результате ошибки диагональные стропила не соединятся в коньке. Лучше воспользоваться оптимальным вариантом, подготовьте чертеж с помощью одной из специальных графических программ.

Создание модели 3D позволяет увидеть, как будет выглядеть будущая крыша, чтобы подготовить детальный чертеж, обратитесь за профессиональной помощью.

Подготовка конструктивных элементов

Мауэрлат укладывают сверху по периметру стен, его задача – служить опорой стропилам, материалом изготовления является брус 15х10 см.

Уклон крыши делают с помощью стропильных ног, стандартные стропила делают из доски 50Х150 мм, диагональные – 100Х150 мм.

Специальные затяжки не позволяют смещаться стропильным ногам, они фиксируются, а их концы соединяются внизу, для изготовления берут доску 50Х150 м.

Лежень из бруса 100х100 мм или 100х150 мм представляет собой поперечную балку, служащую опорой для стоек, которые держат коньковый прогон.

Откосы не дают стропилам сдвигаться, их устанавливают под углом к стойкам, материл изготовления – брус с теми же размерами, как для изготовления лежня.

На вертикальную стойку опирается конек, ее делают из материала для мауэрлата.

Горизонтальная ветровая доска связывает стропильные концы снизу, ее прибивают к стропилам с внутренней стороны кровли, используя доску 100х50 мм.

С наружной стороны конструкции прикрепляют кобылку – доску из точно такого материала.

Самым сложным элементом считается шпренгель, он придает жесткость крыше, связывающий между собой горизонтальные и вертикальные компоненты. Шпренгель делают из бруса с размерами 100х100 мм, его необходимо устанавливать под углом.

Нарожники или укороченные стропила есть только в вальмовой крыше, их изготавливают из доски 50х150 мм.

Монтаж перекрытия чердака

Подвески крыши лучше изготавливать из стали, для крепления используются специальные хомуты и прогоны, подвесное перекрытие значительно уменьшает нагрузку.

Если фермы стальные, то перекрытие делают несгораемым, между балками из стали укладывают железобетонные плиты сборного типа, а на них помещают легкий утеплитель.

Оптимальный материал для изготовления несущих конструкций – это крупноразмерные панели заводского производства, обладающие высокой огнестойкостью.

Установка прогона конька

Понадобится сделать 2 прогона, если у сооружения имеются капитальные продольные стены или в 2 ряда стоят внутренние столбы. Когда в здании нее предусмотрены внутренние опоры, выполняют строительные фермы и к ним подвешивают перекрытие. Когда ширина дома большая, конструкция подвешивается на стальные хомуты к поясу фермы внизу.

Монтаж стропил

Диагональные стропильные ноги должны опираться на конек, их дополнительно фиксируют с помощью металлической проволоки.

Когда делают один прогон, диагональные ноги прибивают на консоли, а когда прогонов два – их крепят на шпренгельную конструкции, изготовленную из горизонтальной балки со стойками.
