Звукоизоляция газобетона: Шумоизоляция дома из газобетона — как сделать изоляцию стен и перегородок внутри помещения от Xella

перегородки, тест на шум, характеристики

Содержание

1. Звукоизоляционные свойства газобетона
2. Характеристики шумоизоляции газоблока
   1. Как сделать шумоизоляцию в доме из газобетона
   2. Индекс звукоизоляции газобетона
   3. Как сделать тест на шум
3. Звукоизоляция газоблока: достоинства и недостатки
   1. Внешняя звукоизоляция дома из газоблока
4. Внутренняя звукоизоляция газоблочных стен
5. Как сделать шумоизоляцию стен из газоблока

Защита дома от уличного шума — насущная проблема не только для жителей мегаполисов. Даже коттедж, стоящий в отдалении от оживленных улиц, трасс и соседних строений нуждается в эффективной шумоизоляции. Дом из газобетона обязательно нуждается в звукоизоляции, так как шумопоглощающие характеристики данного материала нельзя назвать высокими. Степень необходимой звукоизоляции зависит от толщины стен, интенсивности проникающего шума. Нужна ли звукоизоляция газобетона и как ее сделать, расскажем ниже.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115м²

Подробнее

Звукоизоляция — это уменьшение уровня шума, проникающего в помещение при прохождении через стены, слои теплоизоляции и отделки. Характеристика измеряется в децибелах (Дб). В соответствии со СНиП 23.103.2003 звукоизоляция в жилых домах, в том числе одноквартирных (коттеджах) не должна превышать 79 Дб. Все материалы, даже самые пористые и тонкие обладают определенными шумопоглощающими способностями.

1. Ударный. Возникает при непосредственном механическом воздействии на стены или перекрытия: звук шагов, перемещение мебели, падение предметов и т.д. Звуковые волны от ударов могут распространяться на смежные конструкции.
2. Воздушный. Распространяется в воздушной среде: звуки моторов автомобилей, крики людей, лай собак и т.д. Часть звуков гасится при прохождении через строительные материалы.
3. Структурный. Возникает вследствие функционирования коммуникаций и бытовых приборов: вибрация от труб, звук от движения воздуха в вентиляции. Передается на большие расстояния с минимальным гашением.
4. Акустический. Создается за счет особенностей планировки и отделочных материалов: эхо в пустой квартире, отражение звуков от стен и т.д.

Насколько хорошо газобетон поглощает разные виды шума? Это зависит от его плотности: чем плотнее блок, тем лучше шумопоглощение.

В соответствии с ГОСТ 23499-2009 стеновые строительные материалы, к которым относится и газобетонный блок, обладают следующими акустико-физическими характеристиками:

Характеристика	Что обозначает	Показатель для г/б D500
Реверберационный коэффициент звукопоглощения	Коэффициент измеренный в реверберационной камере при хаотическом падении звука на поверхность звукопоглощающего материала	от 200 до 4000 Гц
Нормальный коэффициент звукопоглощения	Коэффициент, показывающий отношение поглощённой звуковой энергии ко всей энергии, падающей на материал.	0.4…0.5
Индекс звукопоглощения	Снижение энергии звуковой волны при взаимодействии с преградой из газоблока.	от 36 до 50 Дб
Удельное сопротивление продуванию потоком воздуха	Отношение разности давлений с двух сторон стены из г/б к линейной скорости потока воздуха через стену.	среднее – 17.5 кПа*с*м³
Индекс перфорации	Отношение суммарной площади отверстий к общей площади газоблока.	низкий

Эти характеристики говорят о том, что газоблок обладает средней шумоизоляцией, немного превосходя по этому показателю газосиликат и пенобетон, но значительно уступая кирпичу, бетону или дереву.

Для комфортного проживания газоблоковый дом нуждается в звукоизоляции, сделать которую достаточно просто. Какие звукоизоляционные материалы нужны? Чтобы выбрать нужный материал в первую очередь нужно определить индекс звукоизоляции газобетона, а затем замерить уровень шума в доме.

Основной показатель звукопоглощающей способности — индекс звукоизоляции (R). Действующий документ СП 51.13330.2011 «Защита от шума» дает следующее определение показателю: индекс звукоизоляции — это величина, указывающая, какой шум может изолировать ограждающая конструкция. Индекс звукоизоляции газобетонной стены зависит от ее толщины и плотности газоблока, из которого она возведена.

Задать вопрос

Пример: Стены дома возводятся из газобетона марки D500, толщина кладки – 1 блок (250 мм). Значит, индекс звукоизоляции составит 44 Дб, что на 35 Дб ниже нормы, установленной СНиП.

Самый простой способ узнать уровень шума в квартире или доме — использовать специальное приложение «Шумомер» на смартфоне. Для получения достоверных результатов тестирование нужно проводить в разное время суток, например: утром, вечером, ночью.

Мероприятия, направленные на снижение уровня шума в помещениях дома из газобетона проводятся в двух принципиально различных направлениях:

1. Уменьшение уровня шума, поступающего с улицы через внешние несущие стены.
2. Уменьшение уровня шума, возникающего внутри дома и распространяющегося через внутренние перегородки.

Если сделать звукоизоляцию только внешних стен, то шум с улицы действительно не будет слышен в доме, а вот все звуки, возникающие при проживании (шаги, бытовая техника, разговоры) внутри дома будут хорошо слышны. Именно поэтому звукоизолировать нужно не только наружные, но и внутренние стены.

Внешняя звукоизоляция газобетона — это кирпичная облицовка. Нужна ли звукоизоляция между кирпичом и газоблоком? Нет, не нужна.

Внутри дома звукоизоляция перегородок из газоблока должна составлять не менее 72 Дб. При такой изоляции звук средней громкости, например работающий телевизор, издаваемый в одном помещеньи, не будет слышен в другом. Для шумоизоляции стен могут использоваться как традиционные отделочные материалы, имеющие хорошую способность звукоизолировать, так и специальные звукоизоляционные материалы.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150м²

Подробнее

Способность разных видов отделки поглощать шум:

• гипсокартон 10 мм — 35-40 Дб;
• стекло 4 мм — 23 Дб;
• стеновые панели 25 мм — 25-28 Дб;
• клееная фанера, МДФ, ДВП 10 мм — 19 Дб;
• деревянная вагонка 25 мм — 21 Дб;
• сэндвич-панели без перфорации — 40 Дб;
• слой штукатурки 12 мм — 3-5 Дб.

Для получения рекомендованного СНиПом значения 72 Дб используются следующие группы звукоизоляционных материалов, имеющих индекс звукоизоляции в районе 7-8 Дб при однослойном применении:

• на основе каменной ваты: «Акустик-Баттс», «МаксФорте-ЭкоПлита», «Шуманет-БМ»;
• на основе полимеров: «МаксФорте-Стандарт», «Тексаунд», «Саундлайн»;
• на основе картона и кварцевого песка: «СоноПлат», «ФонСтар», «Тихо-Ф» и пр.

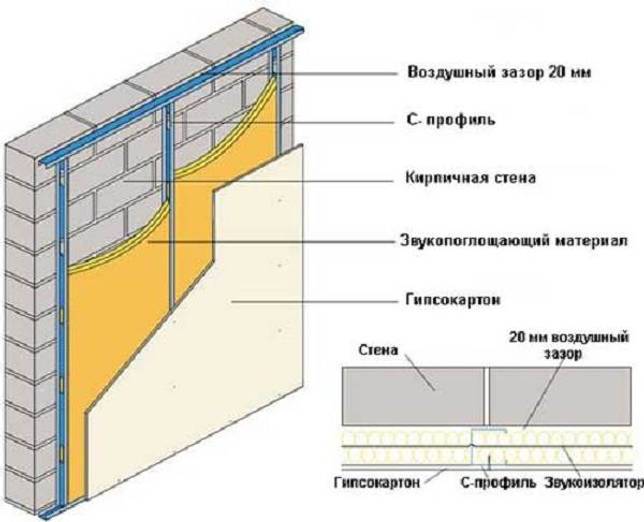

Самый простой способ сделать шумоизоляцию межкомнатных перегородок — это оштукатурить их перед нанесением финишной отделки. Если такой изоляции недостаточно или для перегородок использовался тонкий блок, то можно использовать любые звукоизоляционные материалы.

Материалы для звукоизоляции внутренних стен из газобетонных блоков выпускаются в рулонах или плитах. Для крепления плит или раскатанных рулонов используются дюбель-гвозди или универсальные саморезы, а также клей для газобетона. Поверх звукоизоляции выполняется внешняя отделка.

Автор статьи — строитель, начинающий автор
Виталий Кудряшов

Задать вопрос эксперту

Email

Вопрос

* — Поля, обязательные для заполнения

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply.

Каркас с мембранами или газобетон? Что лучше для шумоизоляции?

В процессе капитального ремонта, после сноса старых стен, или разделения пространства в новостройке свободной планировки непременно возникает вопрос, из чего лучше возводить межкомнатные перегородки. Среди современных материалов и технологий наиболее популярны два решения: газобетон и каркасные перегородки из гипсокартона.

Какие из них более практичны, надежны и обеспечивают лучшую звукоизоляцию? Предлагаем сопоставить оба варианта.

1. Сложность монтажа

По сравнению с другими штучными материалами, особенно кирпичом, газобетонные блоки доставляют минимум хлопот. У них относительно небольшой вес, крупные размеры и хорошая геометрия, что позволяет возводить стены и перегородки быстрыми темпами. Газобетон легко сверлится и режется электрическим или ручным инструментом, при желании ему можно придать нестандартную форму. К минусам можно отнести использование клеевого раствора, что не позволяет избежать грязных работ, а также необходимость привлекать к работам профессионалов.

Технология монтажа гипсокартонных перегородок принципиально иная. Сначала создается каркас из металлического профиля, затем он обшивается ГКЛ. Сборка и обшивка каркаса производится посредством крепежа и не требует специальных навыков: с задачей справится любой человек, умеющий достаточно ловко обращаться с инструментом. Возведение перегородок не включает в себя «мокрых» процессов, а потому происходит относительно чисто и быстро. Демонтировать перегородки так же легко, как и собрать их.

2. Подготовка к финишной отделке

Благодаря ровной поверхности и хорошей геометрии перегородки из газобетонных блоков не создают лишних сложностей в отделке. Оштукатуривание может выполняться тонким слоем, без укрепления армирующей сеткой. Помимо штукатурки, применяется:

• обшивка гипсокартонными листами;
• обшивка пластиковыми или деревянными панелями на навесном каркасе;
• облицовка плиткой, декоративным камнем и т.п.

Поскольку газобетонные блоки легко поддаются обработке, в них несложно проложить каналы под электропроводку и высверлить отверстия под розетки.

Что касается перегородок из ГКЛ, достаточно сказать, что гипсокартонные листы часто используются для выравнивания стен, как основа под финишную отделку. Внутренние пустоты перегородки задействуют для обустройства электропроводки, прокладки слаботочных сетей и т. д.

3. Звукоизоляция газобетонных и каркасных перегородок

Вопрос, какой тип перегородок обеспечивает лучшую звукоизоляцию, требует более глубокого разбирательства.

Начнем с того, что согласно СНиПам, звукоизоляция межквартирных стен должна быть не менее 52 дБ, а перегородок между комнатами – не менее 43 дБ.

Толщина межкомнатных перегородок из газобетона в среднем составляет порядка 100-120 мм. При плотности газобетона 500 кг/м³ ее индекс звукоизоляция равняется 40 дБ. Таким образом, обычная газобетонная перегородка немного не дотягивает до минимальных санитарных значений.

Впрочем, для настоящего комфорта лучше, чтобы индекс изоляции воздушного шума межкомнатной перегородки достигал хотя бы 50 дБ, а это подразумевает дополнительные расходы на работы по звукоизоляции и потерю свободного пространства за счет увеличения толщины перегородки.

Если рассматривать каркасную перегородку из гипсокартона как полую конструкцию, ее индекс звукоизоляции не впечатляет (примерно 35 дБ). Однако гипсокартонные перегородки хороши тем, что внутри них можно спрятать не только коммуникации, но и звукоизоляционные материалы.

Наиболее эффективной показала себя комбинация из тонкой звукоизоляционной мембраны, блокирующей распространение ударного шума, и поглощающих воздушный шум материалов (например, минеральной ваты). Толщина мембраны составляет несколько миллиметров, что ничтожно мало относительно общих габаритов конструкции. А вот индекс звукоизоляции значительно увеличивается.

В итоге, каркасные перегородки толщиной 100-110 мм, наполненные мембраной и минватой, обеспечивают звукоизоляцию выше комфортных 52 дБ. У газобетонных перегородок равной толщины показатели намного ниже.

4. Другие характеристики

При выборе в пользу газобетонных или каркасных перегородок, следует учитывать и другие характеристики, например:

• Нагрузка. Строительные блоки отличаются высокой прочностью и лучше приспособлены для установки крепежа под тяжелые навесные шкафы, полки и др. , тогда как каркасную перегородку необходимо усиливать закладными элементами.
• Влагостойкость. Несмотря на повышенную гигроскопичность, газобетонные блоки менее чувствительны к воздействию влаги, чем гипсокартонные листы, у которых даже влагостойкая модификация недолго выдерживает прямой контакт с водой.
• Пожаробезопасность. И тот, и другой материал хорошо зарекомендовали себя с этой точки зрения (газобетонные блоки относятся к группе негорючих материалов НГ, а гипсокартон – к слабогорючим Г1).

Выбор технологии возведения перегородок зависит от многих причин, и когда на первый план выходит прочность и надежность, можно отдать предпочтение газобетону. Если же в приоритете акустический комфорт и экономия полезного пространства, каркасная перегородка в сочетании с комплексной системой звукоизоляции будет наиболее эффективным решением.

Звукоизоляционные свойства газобетонных блоков

Автоклавный газобетон или газобетонные блоки изготавливаются из смеси обожженной глины, природных камней, цемента и воды. Эти блоки могут помочь решить проблемы с теплопроводностью, утечкой воздуха, звукоизоляцией и тепловой массой. В этой статье основное внимание уделяется звукоизоляционным свойствам газобетонных блоков и предлагается обзор различных особенностей, существующих в его конструкции.

Введение

Газобетонный блок — это инновационный продукт, придающий зданиям хорошую прочность. Он имеет много преимуществ по сравнению с другими обычными кирпичами, такими как уменьшенная площадь швов между кирпичами в стенах, меньший расход раствора по сравнению с обычными кладочными элементами, меньшее использование стальной арматуры в строительных проектах, а также меньшие требования к цементу для крепления швов между различными слоями или уровнями внутри зданий из-за его низкой объемной плотности.

Один кубический метр газобетона может заменить до восьми стандартных кирпичей или четырех глиняных кирпичей без снижения прочности конструкции!

Блоки AAC представляют собой высококачественный строительный материал, который предлагает уникальное сочетание прочности, малого веса, теплоизоляции, звукопоглощения, непревзойденной огнестойкости и термостойкости. В результате силы и различные специальные изоляционные свойства блоков AAC делают стену более пластичной и помогают ограничить чрезмерный шум из внешней среды.

Как строители домов, мы понимаем, что ваша конфиденциальность всегда имеет высокий приоритет. В конце концов, кто не хочет иметь возможность прожить свою жизнь без любопытных соседей или незнакомцев, заглядывающих в их окна? Вот почему мы используем блоки AAC в наших конструкциях.

Блоки AAC (автоклавный газобетон) — самый легкий строительный материал на рынке — они буквально на 80% состоят из воздуха! Чтобы сделать их, мы смешиваем известь, цемент, летучую золу и алюминиевый порошковый реакционный агент, чтобы создать миллионы крошечных воздушных ячеек, которые придают блокам прочную сотовую структуру. Затем газобетонные блоки обрабатывают паром под высоким давлением в автоклавах, что существенно их упрочняет.

Мы считаем, что эти лучшие в своем классе строительные материалы являются идеальным решением для создания безопасного и уединенного пространства для вас и вашей семьи.

Блоки AAC обладают превосходными звукоизоляционными свойствами по сравнению с другими строительными блоками того же размера и толщины. Легкая и пористая структура этих блоков обеспечивает надежную звукоизоляцию. По этой причине газобетонные блоки автоклавного производства востребованы в строительной сфере. Кроме того, воздушные карманы, присутствующие в блоках AAC, закрыты, что помогает предотвратить распространение шума через стены.

Если вы ищете стены, которые могут приглушить шум ваших соседей, то блоки AAC — ваш лучший выбор. Это связано с их отличными звукоизоляционными свойствами. Эти блоки можно использовать для строительства школ, больниц, гостиниц, офисов и других сооружений, где требуется определенная степень звукоизоляции.

Заключение

Шумовое загрязнение является серьезной проблемой в наши дни, особенно в густонаселенных городах и городских районах. К счастью, есть решение: блоки AAC. Блоки AAC занимают первое место в категории строительных материалов, поскольку они обеспечивают превосходную обрабатываемость, долговечность, прочность и звукоизоляционные свойства. Они уменьшают шумовое загрязнение, создавая мирную и спокойную жилую среду.

О газобетонных блоках NXTBloc

NXT Bloc позиционирует себя как один из ведущих производителей, поставщиков и экспортеров газобетонных блоков в Индии. Ему удалось обеспечить огромную клиентскую базу благодаря своей сильной сети маркетинговых сотрудников по всей стране, которые занимаются привлечением потенциальных клиентов, предлагая им высококачественные продукты и услуги.

Благодаря этой статье мы получили возможность представиться вашей уважаемой организации, которая использует газобетонные блоки для своих строительных проектов и хотела бы воспользоваться нашим эксклюзивным ассортиментом газобетонных блоков.

ШУМОИЗОЛЯЦИЯ БЕТОННОЙ КЛАДКИ

ТЭК 13-02А

ВВЕДЕНИЕ

Звукоизоляция является важным фактором при проектировании большинства зданий. Звукоизоляция включает в себя два важных свойства: передачу звука и звукопоглощение, как показано на рисунке 1. Международные строительные нормы и правила (IBC, ссылки 1, 2) содержат минимальные требования к передаче звука в определенных ситуациях (см. Рейтинги класса звукопередачи бетонных кирпичных стен, TEK 13-1C, ссылка 3). Тем не менее, IBC не содержит минимальных требований к звукопоглощению, хотя надлежащий контроль звука, отражаемого обратно в помещение, также является очень важной конструктивной функцией во многих зданиях, таких как концертные залы, спортивные залы, места собраний, помещения с громким оборудованием.

Бетонная кладка является идеальным шумоподавляющим материалом для обоих свойств: она может действовать как барьер, рассеивая падающий шум в широком диапазоне частот; и это может быть эффективный звукопоглощающий материал для поглощения шума, создаваемого в помещении. В этом TEK обсуждаются свойства звукопоглощения и звукопередачи бетонной кладки, а также приводятся общие рекомендации по проектированию, помогающие создать хорошую акустическую среду.

Рисунок 1—Характеристики звукопоглощения бетонной кладки

МАКСИМАЛЬНОЕ ПОГЛОЩЕНИЕ ЗВУКА

Управление звукопоглощением включает в себя минимизацию отражения звука, чтобы шум, создаваемый в помещении, не отражался обратно в пространство. Звукопоглощение наиболее важно в таких помещениях, как актовые залы или концертные залы. Степень контроля, обеспечиваемая конкретной поверхностью, зависит от способности этой поверхности поглощать, а не отражать звуковые волны. Эта способность оценивается коэффициентом звукопоглощения поверхности: показателем ее звукопоглощающей способности. Поверхность, которая теоретически может поглощать 100 % падающего звука, будет иметь коэффициент звукопоглощения, равный 1. Точно так же поверхность, способная поглощать 45 % падающего звука, имеет коэффициент звукопоглощения 0,45.

Поскольку коэффициент звукопоглощения обычно зависит от частоты падающего звука, коэффициенты звукопоглощения, измеренные на различных частотах, усредняются вместе для получения общего коэффициента звукопоглощения. Стандартный метод испытаний звукопоглощения и коэффициентов звукопоглощения методом реверберационной комнаты, ASTM C423 (ссылка 4), предписывает метод испытаний и расчеты. Традиционно о звукопоглощении сообщают с помощью коэффициента шумоподавления (NRC), определяемого путем математического усреднения коэффициентов звукопоглощения, полученных на частотах 250, 500, 1000 и 2000 Гц. Совсем недавно к ASTM C423 был добавлен средний показатель звукопоглощения (SAA). Хотя SAA очень похож на NRC, он определяется путем усреднения коэффициентов звукопоглощения, полученных в двенадцати третьоктавных полосах частот от 200 до 2500 Гц. ASTM C423 требует, чтобы сообщались как NRC, так и SAA. Опыт производства бетонной кладки показал, что новые значения SAA и старые значения NRC мало отличаются друг от друга и обычно находятся в пределах 1 или 2 процентных пунктов друг от друга.

Значения звукопоглощения зависят главным образом от текстуры поверхности и пористости рассматриваемого материала. Более пористые поверхности с открытой текстурой способны поглощать больше звука и, следовательно, имеют более высокую ценность. Это отражено в значениях NRC для бетонной кладки, перечисленных в Таблице 1. Обратите внимание, что окраска бетонной каменной стены закрывает небольшие поверхностные отверстия и, следовательно, снижает коэффициент звукопоглощения стены.

Таблица 1—Приблизительные коэффициенты шумоподавления

СНИЖЕНИЕ ПЕРЕДАЧИ ЗВУКА

Звукоизоляция между жилыми единицами достигается путем проектирования стен таким образом, чтобы минимизировать передачу звука. Для этой цели эффективность в первую очередь зависит от веса стены, а не от текстуры поверхности. Как правило, чем тяжелее бетонная кладка, тем эффективнее она блокирует передачу звука.

Класс звукопередачи (STC) показывает, насколько эффективно данная стена препятствует передаче звука в диапазоне частот. Показатели STC для стен из бетонной кладки определяются с использованием стандартного метода определения класса звукопередачи для стен из каменной кладки, TMS 0302 (ссылка 5). TEK 13-1C, Класс звукопередачи стен из бетонной кладки, содержит полное обсуждение определения оценок STC, применимых требований строительных норм и правил, а также табличные значения для различных бетонных стен из кладки.

ВЫБОР СТЕНЫ

При использовании для шумоизоляции стены из бетонной кладки следует оценивать как по текстуре поверхности, так и по плотности. Звукопроницаемость снижается за счет использования более тяжелых стен, но ее можно увеличить за счет использования элементов с очень открытой текстурой поверхности. Характеристики потерь при передаче неокрашенных блоков с открытой текстурой можно увеличить путем оштукатуривания или покраски, хотя это также приведет к соответствующему снижению звукопоглощения (SAA или NRC) блока.

В некоторых случаях проектировщик может с пользой использовать как потери при передаче, так и поглощающие свойства бетонной кладки. Например, использование открытых фактурных элементов в полой стене с обратной штукатуркой на внутренней стороне одной или обеих створок обеспечивает звукопоглощение с обеих сторон стены, а также снижение звукопроницаемости. Другим вариантом обеспечения как эффективного звукопоглощения, так и звукопоглощения является использование звукопоглощающих бетонных каменных блоков, таких как те, что показаны на рис. 2. Эти блоки обычно имеют отверстие, отформованное в лицевой оболочке, позволяющее звуковой энергии легко проникать в ячейки кладки. Ячейки спроектированы так, чтобы включать такие системы, как металлические перегородки и/или волокнистые наполнители, для рассеивания звуковой энергии и сведения к минимуму передачи звука.

Рисунок 2—Примеры акустических бетонных блоков кладки (вид снизу)

На начальном этапе проектирования необходимо провести детальное исследование шума для определения уровня внешнего шума и ожидаемого уровня фонового шума в различных зонах здания. Затем может быть разработан план здания, который поможет уменьшить передачу шума из одной области в другую. Эффективный контроль звука зависит от правильной планировки и выбора стен, а также от хороших методов строительства.

Звук будет легко передаваться через любое отверстие в стене. Неправильно установленная дверь в коридор является основным источником утечки звука, так же как и отверстия вокруг воздуховодов, трубопроводов и электрических розеток, которые неправильно установлены или герметизированы. Трещина шириной всего 0,007 дюйма (0,178 мм) вдоль верхней части стены высотой 12½ футов (3,8 м) пропускает столько же звука, сколько и отверстие площадью 1 дюйм² (645 мм²). Следовательно, очень важно заделать все трещины, стыки и зазоры, чтобы сохранить акустическую целостность стены.

Дизайн и планировка здания также могут влиять на акустическую эффективность здания. Планирование на ранней стадии процесса проектирования может помочь смягчить потенциальные проблемные области в дальнейшем. Например, отдельные помещения следует планировать таким образом, чтобы по возможности минимизировать общие стены (см. рис. 3) и размещать смежные пространства таким образом, чтобы более тихие зоны (например, спальни) примыкали друг к другу, а шумные зоны (например, кухни) примыкали к таким же шумным зонам (см. рис. 4).

При планировании здания также обратите внимание, что звук наиболее эффективно распространяется по прямым линиям. Каждый раз, когда звуковая энергия меняет направление, часть ее поглощается, а часть рассеивается, что уменьшает количество передаваемого звука. Например, на рис. 5 показано, что простое смещение дверей коридора может уменьшить звук, передаваемый из одного помещения в другое через двери. Аналогичный эффект будет иметь разделение окон (см. рис. 6).

Любое проникновение в стену потенциально может передавать звук. Поэтому планируйте по возможности устранять проникновение (см. рис. 7). Когда это неизбежно, частичные проходы через стены, такие как электрические коробки, должны быть полностью герметизированы герметиком для швов. Проемы в стенах должны быть полностью герметизированы после предварительного заполнения зазоров пеной, целлюлозным волокном, стекловолокном, керамическим волокном или минеральной ватой. См. «Рейтинги звукопропускания стен из бетонной кладки», TEK 13-1C, для более полного обсуждения минимизации передачи звука через проходы в стене.

Наконец, трубы отопления и охлаждения зданий создают потенциальный путь распространения шума по всему зданию. Есть много способов поглотить или рассеять этот шум, в том числе акустические прокладки и сплиттеры, помогающие разбивать и рассеивать звуковую энергию (см. рис. 8). Любые изменения в системе воздуховодов здания также могут повлиять на распределение тепла и холода. Эти эффекты следует учитывать при проектировании системы HVAC.

Рисунок 3. Планировка здания с минимальным количеством общих стен

Рисунок 4—Использование зеркальных планов этажей

Рисунок 5—Смещенные двери, открывающиеся в тот же коридор

Рисунок 6—Отодвиньте окна дальше от общей стены

Рисунок 7—Минимизируйте проникновение через стену s

Рисунок 8—Акустический контроль для каналов отопления и охлаждения

Ссылки

1. 2003 Международные строительные нормы и правила. Международный совет по кодексам, 2003 г.
2. 2006 Международный строительный кодекс. Международный совет по кодексам, 2006 г.
3. Класс звукопередачи стен из бетонной кладки, ТЭК 13-1С. Национальная ассоциация бетонщиков, 2012 г.
4. Стандартный метод испытаний звукопоглощения и коэффициентов звукопоглощения методом реверберационной комнаты, ASTM C423-07. ASTM International, 2007.
5. Стандартный метод определения класса звукопередачи для кирпичных стен, TMS 0302-07.
