Вентиляционные блоки из газобетона: решения для дымоходов и вентканалов

Как сделать вентканалы в газобетоне: вентиляционные отверстия

В данном материале речь пойдет больше о вентиляционных каналах (вентканалах), но и другие инженерные отверстия в кладке из газобетона будут рассмотрены. Мы расскажем о нескольких способах создания вентканалов, а также о сопутствующих вопросах, которые могут возникнуть при работе с их монтажом.

Начнем с того, что вентканалы относятся к инженерным коммуникациям вертикального типа, задача которых – создавать направленный ток воздуха для вентиляции помещения.

Каналы и штробы под инженерные коммуникации делятся на горизонтальные и вертикальные. Горизонтальные штробы в газобетоне делаются неглубокими, так как горизонтальное штробление на всю длину стены сильно ослабляет кладку, особенно, если толщина небольшая. Горизонтальные и вертикальные штробы/каналы делаются для электрики, водопровода, канализации и системы теплоносителей для отопления.

Для системы вентиляции и дымохода обычно делают строго вертикальные каналы определенного диаметра.

Стоит отметить, что кирпичные вставки в газобетоне не нужны, так как смысла в них мало, кроме того, что кирпич лучше впитывает тепло из камина и лучше отдает его в помещение.

Существует 4 способа создания сквозных вентиляционных каналов в газобетонной кладке:

1. Сверлить газоблоки коронками и бурами большого диаметра.
2. Выложить каналы в стене из более тонких перегородочных блоков.

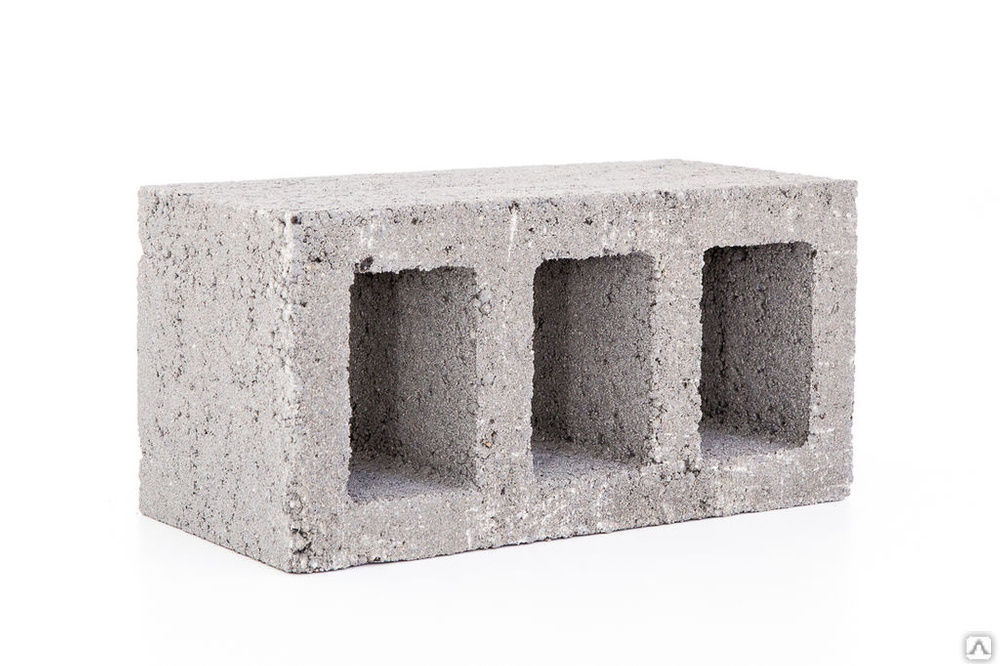

3. Приобрести готовые О-блоки из газобетона.
4. Сделать неглубокие штробы.

Если использовать способ сверления газобетона, то придется последовательно сверлить каждый выложенный блок. То есть, уложили газоблок, начертили вертикальную линию вентканала и вырезали отверстие по этой линии, в следующем ряду отверстие должно строго совпадать с нижним по вертикали и отступам от краев блока.

Помните, что в некоторых рядах кладки находится арматура, и ее расположение должно подходить под план вентканалов и под их диаметр. Не забывайте учитывать толщину стены и отступы от краев, подбирая диаметр самого отверстия.

Стоит отметить, что самостройщику сложно с первой своей стройки учесть все моменты в строительстве, всегда бывают косяки, на которые тратится лишнее время и деньги. И чтобы избежать лишних трат, полезно разработать или заказать готовый план строительства, к примеру, проект трехэтажного дома из газобетона, в котором будут учтены и предусмотрены все детали.

Дымоход также является вентиляционным каналом, в котором более высокая температура и тяга. В дымоходах обязательно наличие гильзы из нержавеющей стали. Гильза уменьшает нарастание сажи, устраняет турбулентность и обеспечивает лучшую тягу при меньшем сечении, так как исключается воздухопроницаемость через газобетонную кладку.

Зазор между гильзой и газобетонной кладкой нельзя заделывать раствором или клеем.

Более подробно о нюансах вентиляции вы узнаете из видео Глеба Грина.

Наглядно о монтаже вентиляционных каналов смотрите в данном видео.

Вентканалы в доме из газобетона: правила монтажа

Перейти к содержимому

Содержание

• 1 Вентканалы: какие они и для чего
• 2 Вентканалы в стенах из газобетонных блоков: инженерные нормативы
• 3 Вентканалы в доме из газобетона своими руками: кирпичная кладка
• 4 Способы устройства эффективной тяги
• 5 Расчеты производительности и оптимальных габаритов

Как показывает практика, заказчики строительства частных домов, не всегда оказывают должное внимание такой важной системе, как вентиляция.

Вентканалы: какие они и для чего

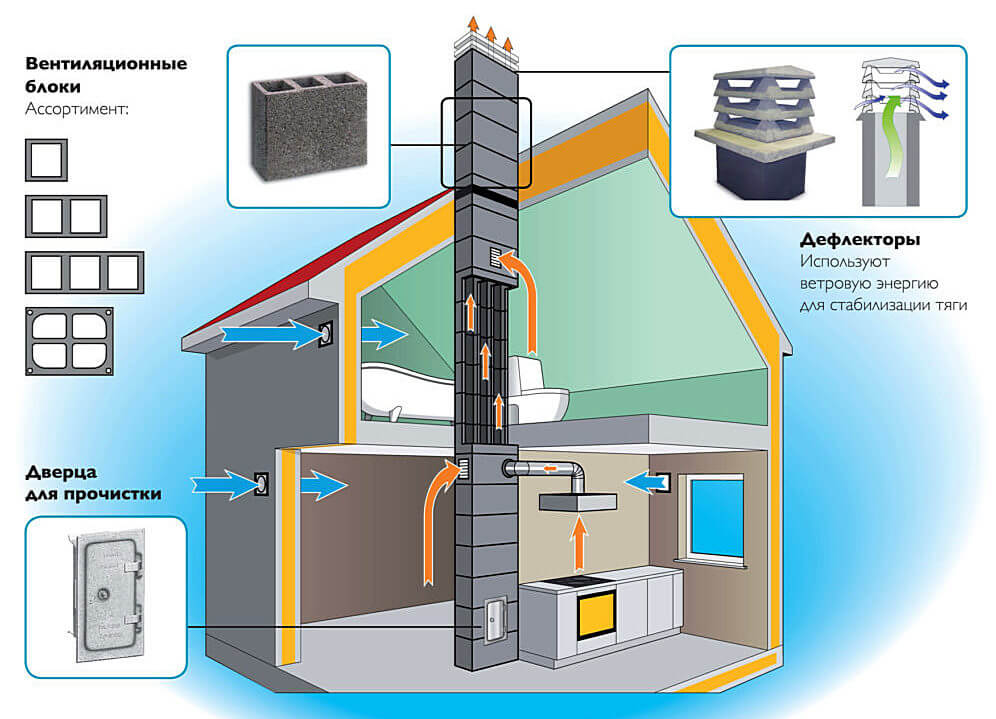

Вентиляционные каналы – это вытяжка для естественной вентиляционной системы. Естественную вентиляцию еще можно назвать – круглосуточная, без механического побуждения. Очень важно устройство вентканалов в домах из газобетонных блоков. Такие строения особенно нуждаются в хорошем вентилировании, так как газобетон, благодаря своей пористой структуре, отличный поглотитель влаги. Ему свойственно впитывать ее не только снаружи, из окружающей среды, но и во влажных помещениях внутри дома. Из-за чего, при снижениях температуры, влага в порах замерзает и расширяется, что приводит к появлению трещин.

Вентканалы в доме из газобетона должны быть предусмотрены для помещений:

• санузла;
• ванной комнаты;
• кухни;
• бассейна;
• котельной;
• гаража;
• погреба.

Также в этот список входит помещение, находящееся непосредственно над котельной, независимо от его назначения. Такие меры безопасности принимаются во избежание возможного попадания туда отработанных газов.

Вентиляционный канал представляет собой прочную конструкцию, выводящую непрерывный канал на отметку выше крыши и обеспечивающий постоянное движение воздуха. В основном, размеры вентканала составляют 120х120 мм, для кирпичной кладки – 120х250 мм, толщина стенок – 100 мм. В связи с тем, что канал из кирпича для двухэтажного дома, весит приблизительно 5,5 тонн, то его устанавливают на фундамент.

Вентканалы в стенах из газобетонных блоков: инженерные нормативы

В домах, построенных из газобетона, особое внимание уделяется построению вентканала.

• выкладывание самого канала и прилегающей к нему стены из кирпича;
• гильзование пластиковыми, стальными или асбестоцементными трубами;
• установка оцинкованного короба, который обшивается блоками из газобетона.

Вентканалы выводятся на крышу, на определенную высоту. Нарушение расположения трубы чревато плохой тягой или вообще ее «опрокидыванием». Так, канал, выведенный на расстоянии 1,5 м от конька должен превышать его на 500 мм. Если он расположен в 3-х метрах от конька – вровень с ним по высоте, более 3-х метров – не ниже, чем угол равный 10°, между коньком и верхним краем трубы.

Важно! Категорически нельзя устраивать из вентканала «произведение искусства» и украшать его приспособлениями, не имеющими отношения к системе вентиляции. Завершением трубы может быть зонтик или дифлектор, который улучшит работу естественной вытяжки.

Вентканалы в доме из газобетона своими руками: кирпичная кладка

Построение систем вентиляции частного дома лучше всего доверять специалистам. Если же следовать строительным нормам и соблюдать правила укладки и монтажа, устроить вытяжку возможно и самостоятельно. Прежде всего, определяются, каким из известных способов будет монтироваться вытяжной канал.

При выкладке каналов кирпичом нужно учитывать:

• Расположение – в одной из стен помещения, где особенно скапливается влага.
• Чем меньше каналов, те лучше. Этот вопрос решается территориально – помещения кухни, санитарных комнат находятся в непосредственной близости друг от друга («соседние»). Кстати, такое требование относится не только к вентиляции, но и системам канализации и водопровода.
• Кирпичная конструкция не должна соприкасаться с деревянными строительными элементами дома – температура канала будет постепенно разрушать дерево.
• Используется только полнотелый кирпич. Допускается укладка и из облицовочного пустотелого, но с тщательным заполнением пустот раствором. Не подходит для таких работ силикат, имеющий способность крошиться, он не переносит температурный режим, образуемый внутри вентканала.
• Каналы между собой перевязываются, разделители составляют ½ кирпича.
• Кирпич кладется по однорядной системе перевязки. Накладывая раствор для очередного ряда, необходимо следить, чтобы смесь не попадала внутрь канала.

Важно! Вентиляция в несущей стене из газобетона, как в прочем и в домах из других материалов, не прокладывается! Это не обязательное требование, но специалисты рекомендуют из-за того, что, в основном, несущие стены располагают снаружи здания – на них будет образовываться конденсат.

• Внутренняя поверхность каналов, вентиляционных и дымовых, должна быть, насколько это возможно, гладкой. Потому, во время кладки кирпичей, со стыков снимается лишний раствор, а поверхность разглаживается кельмой (мастерком). Также на внутренней поверхности не должно быть выступов или впадин – они препятствуют нормальной циркуляции воздуха.

Особое внимание уделяют швам, которые должны быть заполнены раствором и затерты, во избежание попадания продуктов сгорания, отработанного воздуха в смежные каналы или помещения дома. Затирка производится после укладки 2-3 рядов кирпича. Процесс проводится вручную, возвратно-поступательными и круговыми движениями по внутренней поверхности конструкции.

Важно! Особенность вентканалов из кирпича – не оборудуются механическими устройствами.

Способы устройства эффективной тяги

Кроме укладки канала кирпичом существует еще два способа его построения. Чтобы использовать один из них просчитывают минимальный объем воздуха, который должен выводить канал. От этого параметра будет зависеть сечение вытяжной трубы, необходимость в принудительной вентиляции, количество вентканалов и их высота.

Метод сооружения воздуховода из влагостойкого материала (металла, пластика, асбестоцемента) предполагает его прокладку из кухни, ванной, санузла, технических помещений, под потолком и объединение в чердачном помещении в одну шахту с выходом на крышу. Это не очень удобное и не достаточно эффективное решение вопроса естественной вытяжки.

Гильзование, пожалуй, более качественный способ устройства вентиляционных каналов в домах из газобетона. Он заключается в креплении отвода в начальном блоке и разводки от него системы. Для стыковки воздуховоды устанавливают в выпиленные в блоках отверстия. Пластиковый, асбестоцементный или оцинкованный вентканал обязательно утепляется в местах прохода через чердачное помещение и на крыше.

Расчеты производительности и оптимальных габаритов

С расчетами, учитывающими температуру, количество проживающих людей, площадь остекления и другие параметры, может справиться только специалист. Однако, каждый владелец строения, способен произвести простой приблизительный расчет вентиляции своего дома, используя всего несколько параметров.

Итак, прежде чем построить вентканал в несущей стене из газобетона, необходимо посчитать его производительность. Для примера возьмем: одноэтажный дом, площадь пяти жилых помещений – 80 кв. м, высота потолков – 2,7 м, кухня с электроплитой, совмещенные ванна и туалет, котельная – 10 кв.м и данные из СП 54.13330.2011 «Здания жилые многоквартирные».

• Приток – 80х2,7х1=216 куб.м/ч.
• Необходимый отвод отработанного воздуха: кухня – 60 куб.м/ч; санузел – 50 куб.м/ч. котельная – 100 куб.м/ч – 60+50+100=210 куб.м/ч.
• Расчетная норма – 216 куб.м/ч.

Высота вентканала одноэтажного дома – 4 м. При температуре 25°C производительность вытяжки – 58,59 куб.м/ч, следовательно, 216/58,59=3,69. Исходя из расчетных данных – необходимо устроить 4 воздуховода, которые будут обеспечивать эффективную вентиляцию дома.
