Толщина стены из газобетонных блоков для дома

Изделия из газобетона – это превосходный современный материал для кладки. Стены из газобетонных блоков обладают высокой теплоизоляцией и сравнительно небольшим весом. Газобетонные блоки используют при возведении внешних стен и для устройства перегородок внутри здания. Здание из газобетона обойдётся значительно дешевле, чем возведение аналогичного строения из кирпича. Толщина стен из газобетона существенно влияет на величину сметной стоимости затрат на строительство всего здания. Минимальная толщина стен из газобетона должна отвечать всем физико-техническим требованиям.

Содержание

Газобетонный блок – что это

Стеновые бетонные кирпичи получают путём отливки вспененного бетонного раствора в специальных формах. Сырьевая масса включает в себя кварцевый песок (силикат), цемент, известь и воду. Чтобы получить вспученную затвердевшую массу, в раствор засыпают алюминиевый порошок.

Кислород образует в вязкой массе раствора большое количество пузырьков. Застывшая смесь образует ячеистую массу, которая напоминает структуру поролона. Такой материал носит название газобетона или газосиликата.

Размеры газобетонных блоков

Большинство предприятий выпускают газосиликатные кирпичи, у которых одинаковая длина (600 мм) и высота (200 мм). Меняется только толщина изделия.

Готовую продукцию перевозят на специальных поддонах – паллетах. В таблице приведены толщины блоков и транспортная загрузка.

Перевозят стеновой материал, уложенный на паллетах высотой 180 см. Чтобы во время перевозки изделия не напитались влагой, их укрывают полиэтиленовой плёнкой.

Газосиликатные блоки могут быть с гладкими и профильными торцами. Профильный рельеф торцов исполняет роль замковой системы – «шип-паз». По словам специалистов, наличие замковой системы существенно не влияет на прочность кладки.

Преимущества и недостатки газобетонных изделий

Газобетонные стены обладают определёнными преимуществами и недостатками. Наиболее яркие представители данных категорий представлены несколько ниже.

Преимущества:

• возведение стен из газоблоков приносит экономию до 30% по сравнению со строительством наружных ограждений здания из кирпича или железобетона;
• изделия из ячеистого бетона надёжно сохраняют тепло внутри дома; внешние несущие стены не нуждаются в дополнительном утеплении;
• стены дома обладают высокой звукоизоляцией и огнестойкостью;
• экологичность и паронепроницаемость материала позволяют стенам дышать; газобетонные стены не впитывают в себя влагу;
• показатели экологичности материала приравнивают к свойствам деревянных строительных конструкций;
• высокая геометрическая точность поверхностей блоков позволяет строителям возводить стены с идеально ровной плоскостью.

Недостатки:

• слабая прочность материала;
• какой бы ни была толщина стен из газобетонных блоков для дома, высота строения ограничена 3-мя этажами.

Плотность газобетона

Помимо этого число в маркировке блоков может соответствовать ширине изделия. Так, например, толщина стены для дома из газобетона марки D 400 будет примерно равняться 40 см.

Кладку несущих стен осуществляют из блоков марки D 300, 400 и 500. Марки D от 600 до 900 применяют для ограждений специального применения. Если меньше число марки бетона, то тогда больше его пористость. Следовательно, меньше и прочность самого материала.

D 400

Выбирать кирпичи этой марки нужно для строительства домов не больше 2 этажей.

Кладка несущих ограждений из этого материала выдерживает только лёгкие перекрытия, уложенные на деревянные балки. Под перекрытия из железобетонных плит кладут блоки марки 500, 600.

D 500

Марку D 500 применяют при строительстве 3-х этажных зданий. Увеличенная плотность бетона значительно повышает несущую способность кладки. Правда при этом понижается уровень теплоизоляции стен.

Применение марки D 500 позволяет укладывать перекрытия из железобетона небольшой толщины.

D 600

Изделия этой категории самые дорогие, но они морозоустойчивые, обладают высокой прочностью. Они позволяют возводить фасадные стены в 3-х этажных домах с устройством перекрытий из железобетонных плит.

Марки D 50, 100, 250 имеют наименьшую плотность, поэтому их применяют для кладки внутренних стен без нагрузок.

Толщина стен из газобетонных блоков

По сравнению с железобетоном газосиликатные конструкции обладают низкой прочностью. Оптимальная толщина газобетонных стен определяется двумя критериями: несущей способностью и теплопроводностью.

По специальной методике расчётов определяют, какая должна быть толщина стен из газосиликатных блоков. При проектировании небольших сооружений (подсобных строений, гаражей, дачных домиков) можно вполне обойтись без специальных расчётов толщины стен. Если для строительства этих объектов владелец хозяйства выберет стеновой материал шириной 200 – 300 мм, то он не ошибётся.

Планируя строительство 2 и 3 этажных домов, лучше обратиться к специалистам по проектированию зданий и сооружений.

Учитывая нагрузки и местные климатические условия, проектная организация на основе расчётов, определит – какой толщины должны быть стены дома.

Определение толщины газобетонной кладки: https://youtu.be/y7BHaiRhBVc

В районах с холодным климатом нужно подбирать ширину блоков размером 600 мм. Особого смысла делать стены толще, нет. Это может принести только лишние затраты. При толщине стены более 600 мм теплоизоляция ограждающих конструкций не изменится. Что касается перегородок, то их толщина может быть от 100 до 250 мм.

От того, какими будут перегородки по толщине, зависит насколько тяжёлое навесное оборудование можно устанавливать (антресоли, микроволновая печь, телевизор и прочее).

Армирование газобетонной кладки стен

С чем связано устройство армированных поясов в стенах из газобетона? Прежде всего, усиление кладки металлической арматурой увеличивает несущую способность стен. Следовательно, можно сделать вывод о том, что усиление наружных стен здания позволяет делать ограждения меньшей толщины. Это приносит немалую экономию затрат на строительстве всего дома.

По сложившейся практике, армированный пояс (бандаж) устраивают в верхнем ряду кладки этажа. Бандаж бывает двух видов.

Это пояс из корытообразных блоков (U элементов) и укладка арматуры в штробы газобетонной кладки:

1. Последнийрядкладкиэтажаукладываютиз Uэлементов. В полости укладывают каркас из арматуры. Затемполостизаливаютжидкимбетоном.
2. Второй вид армирования заключается в том, что в блоках последнего ряда этажа прорезают штробы. Обычно по периметру здания прорезают две параллельные штробы, которые заполняют клеевым составом. В канавки вдавливают арматуру диаметром от 8 до 10 мм. Затем окончательно выравнивают поверхность канавок клеем.

Благодаря усилению внешних ограждений армированными поясами, толщину кладки вместо 400 мм можно сделать шириной 300 мм.

Облицовка газобетонных стен

Ограждения, сложенные из газосиликатных изделий, нередко облицовывают декоративным кирпичом. Делается это с целью формирования эстетичного вида фасада здания. В то же время облицовка выполняется на расстоянии от основания газобетонных стен. Зазор между стенами заполняют арматурным каркасом с укладкой утеплителя.

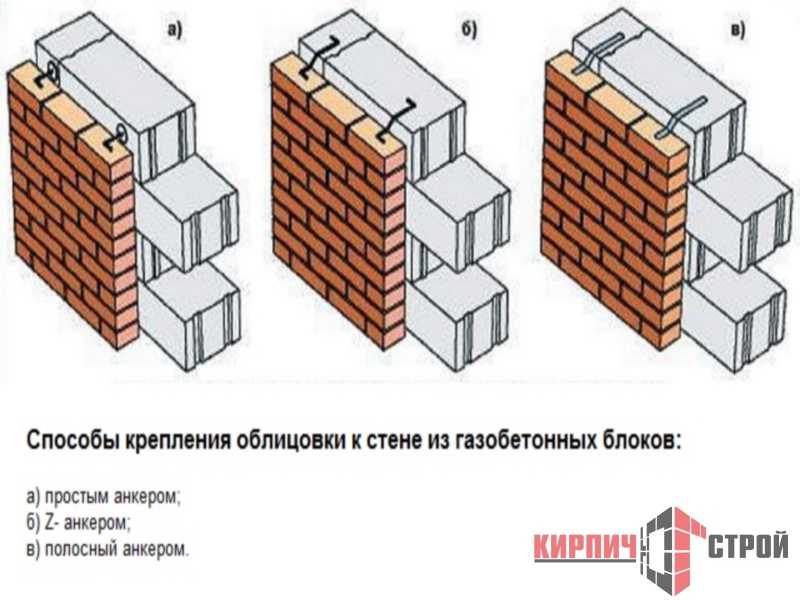

Облицовка газобетонных стен декоративным кирпичом

Выпуски арматуры закладывают в горизонтальные межблочные швы с одной стороны. С другой стороны, арматуру закладывают в кирпичную кладку. В результате всё строение внешнего ограждения представляет собой единую конструкцию.

За счёт этого достигается высокая теплоизоляция внешних ограждений дома. Для кладки стен используют газобетон высокой плотности, что позволяет повысить этажность строения и устроить перекрытия из железобетонных плит.

, чтобы дом получился прочным и тёплым.

какой должна быть оптимальная для наружных несущих конструкций дома и внутренних перегородок из блоков, какую минимальную ширину делать?

При возведении жилого дома из газобетона важно знать, какой должна быть толщина стен. Если неправильно подобрать этот параметр, то в будущем дом не будет достаточно теплым, даже при хороших расходах на отопление.
Параметры толщины всегда указываются в проектной документации, при составлении которой руководствуются СНиП. Правильный выбор данной характеристики для несущих конструкций и перегородок сделает дом долговечным.

Что означает понятие?

Толщина стены из газоблоков – это параметр, который определяется шириной одного камня, а также типом кладки. Выложить дом из данного материала можно с использованием толщины в 1, 1,5 или 2 блока. В итоге получают характеристики, которые соответствуют требованиям ГОСТ для жилых домов.

Толщина для разных зданий варьируется: например, если в доме будут жить люди и для таких конструкций установлены нормы, то при возведении подвала или погреба эти нормы меняются. В данном случае толщина будет зависеть не от условий эксплуатации, а от залегания грунтовых вод, типа грунта и других факторов.

Важно! Толщину газоблока выбирают во время проектирования дома, при этом производят расчетную нагрузку на фундамент и общую конструкцию строения.

На что влияет?

Независимо от того, какие возводят стены – наружные или внутренние, их толщина будет напрямую связана с целой конструкцией дома. Этот показатель влияет на несколько факторов:

• теплоизоляция;
• звукоизоляция;
• устойчивость;
• прочность;
• долговечность.

Данную характеристику важно знать, потому что чем толще будут стены, тем выше будут перечисленные показатели. Для каждого региона соблюдаются свои показатели: нет смысла строить чрезмерно толстую конструкцию, переплачивая за работу и за материал.

С другой стороны, не имеет смысла возводить слишком тонкие стены, несмотря на то, что в регионе слишком теплая погода. Для каждого региона и для каждого типа конструкции существуют свои усредненные стандарты, которых стоит придерживаться.

Стены из газоблока должны защищать от звуков и шума, они должны сохранять тепло и удерживать вес всей постройки. Одна из функций надежной конструкции – защита от дождя, снега и ветра. Чем она прочнее, тем дольше в ней будет жить семья.

Преимущества однослойных наружных стен

Особенно в районах с мягкой зимой дешевле и проще строить частный дом с однослойными наружными стенами из газобетона — газосиликата без дополнительного утепления. Эти современные строительные материалы позволяют соорудить достаточно теплосберегающую однослойную стену разумной толщины и необходимой прочности.

По сравнению с двух- трехслойными стенами, однослойная конструкция наружной стены имеет следующие преимущества:

• Общая стоимость сооружения дома с однослойными наружными газобетонными — газосиликатными стенами толщиной кладки до 40 см, по крайней мере, не превышает стоимости строительства двухслойной, и меньше чем трехслойной стен. Такие стены позволяют обеспечить высокие потребительские свойства жилища
  , и в то же время снизить стоимость строительства в районах с менее суровой зимой.
• Однородная конструкция однослойной каменной стены обеспечивает большую долговечность, экологичность, лучшую устойчивость к механическим, огневым и климатическим воздействиям.
  В толще однослойной стены отсутствуют менее долговечные и не устойчивые к воздействиям утеплители и полимерные пленки, нет вентилируемых зазоров, отсутствует риск накопления влаги на границе слоев, не требуется защита от грызунов.
• Согласно СТО 00044807-001-06 у зданий до 5-ти этажей с наружными стенами из газобетонных блоков автоклавного твердения прогнозируемая долговечность 100 лет, продолжительность эксплуатации до первого капитального ремонта — 55 лет. Для сравнения, продолжительность эффективной эксплуатации зданий, утепленных минераловатными или полистирольными плитами, до первого капитального ремонта составляет 25-35 лет. В этот срок требуется полная замена утеплителя.
• Однослойная стена наименее подвержена риску случайного или сознательного повреждения.
• Однослойная стена является залогом отсутствия скрытых дефектов:
  в ней невозможно плохо разместить утеплитель, поскольку утеплителем является сам кладочный материал; в ней невозможно плохо выполнить пароизоляцию, поскольку пароизоляция ей не нужна; стена целиком у вас перед глазами и вам не надо беспокоиться о состоянии скрытого в ее недрах пенопласта или минваты — в стене не скрыто ничего.
• Отделка фасада однослойной стены дешевле и долговечней, чем отделка стен по утеплителю.
• Кладка однослойной стены выполняется быстрее
  , так как ведется из крупноформатных блоков и не требует дополнительных работ по утеплению стены.
• Для кладки однослойных стен, как правило, используются блоки с пазо-гребневой боковой поверхностью, что позволяет не заполнять вертикальные швы кладки раствором. В результате расход кладочного раствора снижается на 30-40%
  .

Что учитывать при выборе газобетонных блоков для дома?

Чтобы выбрать толщину блочного газобетона, следует учитывать несколько факторов:

1. этажность здания;
2. тип стены;
3. климатический район.

В зависимости от того, насколько высоким будет дом, следует выбирать толщину камня. Если постройка многоэтажная, то нужно понимать: чем больше этажей, тем выше нагрузка на нижние этажи и на фундамент. Например, если строить дом из газоблока с толщиной 150 мм, сделать здание высоким не получится. Блок с такими характеристиками просто не удержит высотность и в скором времени конструкция может просесть или начать разрушаться.

При выборе также учитывают тип стены. Она может быть несущей или перегородкой. Для перегородок выбирают камни небольшой толщины, а для несущих конструкций важна устойчивость. Они могут быть внутренними и наружными: для первых используют блоки тоньше, для вторых – потолще.

Наличие утеплителя позволяет снизить показатель толщины, так как конструкция будет дополнительно облицована.

Справка! Климатический район также важен: слишком тонкие стены не подойдут для северных регионов, а слишком толстые — для южных.

Климатические и температурные условия в Московской области

Большинство регионов России расположены в зоне континентального климата. Московская область — не исключение. Она расположена в зоне умеренно-континентального климата, отличающегося теплым (даже жарким) летом и довольно морозной зимой. В январе средняя температура составляет -13°, а максимальный диапазон зафиксированных температур находится в пределах -54° — +39,7°. Это экстремальные значения, морозы ниже 15°-20° случаются редко, как и чрезмерная жара летом. Однако, при составлении проекта необходимо учитывать возможность сильных понижений температуры. Кроме этого, в последние годы отмечается значительное увеличение летних температур, что также следует принимать во внимание.

Помимо температурных особенностей Подмосковья, надо учесть толщину снежного покрова. это важный фактор, так как вес снега способен существенно повлиять на соотношение нагрузок. Согласно карте снеговых регионов (приложение СНиП), Московская область расположена в III регионе. При расчетах здесь принимается вес снега 180 кгс/м2. Это значит, что на кровле сравнительно небольшого дома в 80 м2 зимой может находиться около 14 т снега, что сопоставимо с весом целого этажа стен из газобетонных блоков. Это не означает, что такая нагрузка обязательно появится с наступлением зимы, но она возможна, и это следует учитывать.

Еще одним фактором внешнего воздействия является ветер. Если снег опасен только зимой, то ветровые нагрузки действуют в течение всего года. Согласно СНиП, ветровая нагрузка Подмосковья принимается равной 32 кг/м2, что для вертикальной стены дома из газоблоков может составлять около 2 т (если длина стены 12 м, а высота — 6 м). Определяя, какая должна быть толщина стен из газобетона в Подмосковье, нельзя забывать об этих нагрузках, чтобы не получить дом со стенами, неспособными удерживать тепловую энергию и нести вертикальную нагрузку.

Как определяется толщина стен на практике

Определяя, какая толщина стен из газобетона позволит компенсировать возможные внешние нагрузки и воздействия, можно перестраховаться и сделать газобетонные стены слишком толстыми и тяжелыми. Однако, все проблемы, которые могут возникнуть, заключаются в избыточной мощности стен и фундамента, что приведет к перерасходу материалов и увеличению сметной стоимости постройки. Помимо дороговизны, никаких последствий не возникнет.

На практике основной целью застройщиков обычно становится уменьшение расходов на строительство. Они стараются, насколько это возможно, уменьшить стоимость материалов и работ. Кроме этого, проект дома не всегда основан на точном и тщательном расчете. Причин этому много — от дороговизны профессионального расчета, до отсутствия идеальной точности, поскольку толщина кладки из газоблоков всегда будет кратной ширине блока, что делает любой расчет приближенным и весьма округленным.

Наиболее простым и понятным способом сэкономить на строительстве является уменьшение толщины стен, что означает снижение расхода материалов. Минимальная толщина стены из газобетона составляет 20 см (это толщина кладки в пол-блока из газоблоков с шириной 200 мм), что для Москвы и региона слишком мало. Строители не рекомендуют использовать такую толщину для жилых домов, советуя делать стены не менее 30 см. Поскольку критерием является толщина блока, оптимальным значением принято считать 40 см.

Если не экономить и заложить толщину стен исходя из условий теплосбережения, оптимальным вариант для наружной стены толщина двух блоков — 60 см. Здесь можно несколько снизить вес, используя блоки D400 или даже D350 вместо рекомендованных D500. Поскольку толщина газобетона увеличилась, повысилась и несущая способность стены, поэтому, можно выбрать менее плотные, но легкие и теплые блоки.

Для внутренних перегородок принципиальных требований нет. Некоторые источники утверждают, что между квартирами должны быть стены не менее 30 см. Однако, дома из газоблоков обычно строятся для одного владельца и не предусматривают межквартирных стен в принципе. Кроме этого, такая толщина избыточна по всем параметрам — по весу, расходу материала, стоимости. Единственным оправданием такой толщине может служить звукоизоляция, но здесь существуют более дешевые и эффективные методики. Как правило, для внутренних перегородок используют специальные блоки толщиной 100-150 мм (иногда используют 200 мм). Этого вполне достаточно, и лишней нагрузки на опорную систему не возникает.

Зависимость от разных факторов: минимальные и максимальные значения

Как уже было сказано выше, на выбор толщины влияет несколько факторов. Они обуславливают минимальные и максимальные показатели для стен.

По месту нахождения конструкции

Стены могут быть расположены внутри и снаружи. Те, которые расположены на внешней части дома, должны иметь хорошие теплоизоляционные свойства. Такой показатель определяется также и плотностью материала.
Если стена внешняя, то она будет подвержена погодным условиям: ветру, дождю и снегу. Для ее расчета также учитывают средние годовые температуры в регионе и продолжительность холодного периода.

Например, в Сибири стены будут толще, чем в Ростове. Диапазон показателей для наружных конструкций от 200 до 300 мм.

Если стены находятся внутри, то к ним предъявляют требования попроще. Здесь уже не влияют факторы погоды, но звукоизоляция должна быть хорошей. Диапазон толщины не меняется, но чаще всего используют блоки 200 мм.

По назначению

Стены могут быть несущими, которые выполняют роль каркаса всего строения, а также содержат оконные проемы и считаются опорой для плит перекрытия. Также они могут быть перегородками – они располагаются внутри здания и выполняют роль разделителя между комнатами. Для межкомнатных перегородок рекомендуемая толщина будет от 100 до 150 мм: именно такой размер удовлетворяет все требования к перегородкам по СНиП.

Для несущей это показатели от 300 до 375 мм. При этом, если возводится подвал из газобетона, то для его стен подойдут блоки 300-400 мм, так как на данное строение приходит большая нагрузка от всего дома.

С утеплителем или без

Если снаружи дом планируется утеплять в будущем, то для его возведения понадобится камень с толщиной 200 мм минимум. Несмотря на применение теплоизолирующего материала, этот фактор все равно зависит от этажности здания и плотности газоблоков. Если утеплитель нет, то можно использовать блоки 300 мм.

Какая толщина стены из газобетона необходимая для частного дома

На выбор толщины стены влияют не только теплоизоляционные качества материала, но и его прочностные характеристики. При этом каждый заказчик старается оставаться в рамках выделенного на строительство бюджета. С увеличением плотности блоков растёт и их прочность, и цена, но при этом возрастает и коэффициент теплопроводности, что делает стены менее тёплыми. И всё же, прочность на первом месте, ведь дом постоянного проживания – это капитальное строение с минимальным сроком службы 50-70 лет.

В продаже для малоэтажного строительства предлагаются блоки в трёх основных вариантах прочности:

1. Класса В3,5 – могут применяться для возведения несущих стен в несколько этажей, с нагрузками в виде монолитных перекрытий или навесных фасадов.
2. Класса В2,5 – можно построить трёхэтажный дом, но только не в сейсмоопасной зоне, и без дополнительных нагрузок.
3. Класса В2,0 – из него можно строить дома максимум в два этажа, с деревянными перекрытиями.

Если блоки имеют прочность меньше В2, это уже теплоизоляционный материал, а не теплоизоляционно-конструкционный, и использоваться для несущих стен дома не может. Одному и тому же классу прочности могут соответствовать блоки с разной плотностью, что зависит от способа из твердения – гидратационного или синтезного. Если говорить о втором варианте, то прочность изделий может регулироваться за счёт времени выдержки в автоклаве.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Выбирая материал для строительства дома, интересуйтесь в первую очередь классом прочности, а потом уже обращайте внимание на плотность. Например, прочность В3,5 могут иметь, как автоклавные блоки D 600 и 700, так и неавтоклавные D800. То есть, если вы выбираете для строительства блоки гидратационного твердения, их плотность должна быть выше.

Строительство с применением блоков из ячеистых бетонов осуществляется согласно стандарту 501*52-01*2007. Вот его основные требования, касающиеся прочностных характеристик стенового материала:

1. В зданиях до 5 этажей для несущих стен должны применяться блоки только автоклавные, класса В3,5. Если для их кладки используется раствор, марка должна быть не менее М100.
2. В зданиях до 3-х этажей следует использовать блоки В2,5, раствор М75.
3. В одно- двухэтажных зданиях могут применяться блоки В2 на растворе М50.

В нормах, как видите, внимание уделяется только прочности, и ничего не говорится о том, какой должна быть толщина газобетонных блоков. А всё потому, что в каждом случае требуется индивидуальный расчет — без него цифры будут всего лишь приблизительными. Кроме среднезимних температур в расчёте должен учитываться ещё и конструктив стен, который тоже может быть разным. Варианты представлены в этом же нормативном документе, и о них пойдёт речь далее.

Оптимальная ширина

Несмотря на то, что параметр подбирается, исходя из большого количества факторов, можно выделить один усредненный размер, который подойдет при любой погоде, любом климате, а также при любом месте расположении стены. Это камень из газобетона 300 мм.

В большинстве регионов России строительство жилых домов происходит с применением этого блочного материала. Именно поэтому на заводах и в магазинах такая толщина камня представлена практически во всех размерах.

Показатель считается оптимальным, так как позволяет удержать и высокую нагрузку на фундамент, и защитить от непогоды и ветра.

Блоки 300 мм отлично справляются с задачей теплоизоляции: они крепкие и с ними удобно работать. Из таких блоков возможно возведение не только жилого дома, но и гаража, сарая, хозяйственных помещений, административных и коммерческих зданий.

Какое промерзание газобетонных блоков

Мифы – вещь непредсказуемая, и немало их крутится вокруг газобетона. Один из них касается того, что если газоблочные стены не утеплить, ТР (точка росы) окажется в стене и она будет промерзать и разрушаться. Точкой росы в строительстве называется граница температур, на которой вода из газообразного состояния преобразуется в воду – то есть, происходит конденсация.

• В отапливаемом здании тепловой контур формируется за счёт стен, задача которых – защищать дом от любых атмосферных воздействий. В помещениях вода присутствует всегда: только один человек испаряет около 4-х литров воды в сутки, не говоря уже о семье. А ещё готовка, стирка, банные процедуры.
• Часть паров удаляется при помощи вентиляции и проветривания, а часть проникает в конструкции, стремясь выйти наружу. В том месте, где поток пара встречается с фронтом холода, он и начинает конденсацию. Что можно считать фронтом холода?
• Прежде всего, это более плотные, чем газобетон, отделочные материалы (они всегда будут более холодными), которые смонтированы без отступа. Это может быть кирпичная или плиточная облицовка; цементная штукатурка не предназначенная для ячеистых бетонов; полимерные утеплители, не имеющие достаточной толщины.
• Поэтому так важно, чтобы для выхода пара не было никаких препятствий, для чего материалы либо должны иметь более высокий коэффициент паропроницаемости, либо монтируются на относе (с отступом 4-5 см).
• Во втором случае вентиляция осуществляется через зазор, но для этого обязательно предусматриваются технологические щели для обмена воздухом. В кирпичной облицовке для этого в каждом третьем ряду вертикальные швы оставляют незаполненными раствором, над финишным рядом оставляется зазор. Это позволяет не запереть влагу внутри, и в этом случае, стены никогда не будут промерзать.

Как рассчитать?

Чтобы рассчитать показатель правильно, можно воспользоваться формулой. Для этого нужно знать коэффициент теплопроводности блоков для каждой плотности. Подобные таблицы есть в Интернете, их также могут предоставлять производители газоблоков на заводе. Для расчета также понадобится значение сопротивления теплопередаче стены в каждом регионе. Параметр можно найти в таблицах или определить самостоятельно.

Формула для расчета толщины несущей стены из газоблока выглядит так: Т = Rreg*λ, где Rreg – сопротивление теплопередаче, а λ – коэффициент теплопроводности. Если значения Rreg отыскать нельзя, его вычисляют по формуле Rreg = 0,00035 x Dd + 1,4, где Dd означает градусо-сутки отопительного сезона.

Для примера можно вычислить толщину для города Новосибирск, где Rreg составляет 3,93, а теплопроводность блока плотностью D400 составит 0,09. Перемножив числа, получается 0,353. Из этого следует, что для города Новосибирск оптимальная толщина стены будет 350 мм.

Таблица (коэффициент теплопроводности газобетона)

Чем значение ниже, тем лучше.

Для большей наглядности произведем расчеты.

К примеру, вы хотите построить дом в Московской области. Требуемое значение по тепловому сопротивлению в Москве R=3.28. Дом у вас из автоклавного газобетона D500 толщиной 300 мм, и вам нужно определиться с толщиной утеплителя.

Толщину газобетонной стены (0.3 м) делим на коэффициент теплопроводности газобетона D500 (0.14).

Тепловая сопротивляемость стены R = 0. 3/0.14=2.14 м2·°C/Вт.

Далее от требуемого значения R(3.28) отнимаем полученное тепловое сопротивление R (2.14).

3.28-2.14=1.14.

Значит тепловая сопротивляемость утеплителя должен быть 1.14 м2·°C/Вт.

Коэффициент теплопроводности минваты = 0.04.

Умножаем 1.14 на 0.04 = 0.0456 метра, то есть 45 мм.

То есть, нужная толщина утеплителя у нас получилась 50 мм.

Таким образом, вы можете рассчитать требуемое утепление для любой стены.

Газобетон в Вашем городе

Блок газобетонный. Газоблок. Газобетон. Газосиликат.

Еще Статьи на эту тему:

⇒ Чем хорош газобетон. Плюсы и минусы ⇒ Кладка стен из газобетонных и газосиликатных блоков ⇒ Внутренняя отделка стен дома из газобетона, газосиликата ⇒ Наружная отделка стен дома из газобетонных, газосиликатных блоков

Еще статьи на эту тему

• Как сделать дом теплым — воздухопроницаемость и вентиляция
• Вертикальная планировка территории участка при строительстве частного дома
• Как проверить обмотку электро оборудования
• Увлажнитель воздуха для квартиры и дома — какой лучше выбрать
• Выравнивание, облицовка стен сухой штукатуркой гипсокартоном
• Все что вы хотели узнать о мансардных окнах
• Неисправности и ошибки газового котла Ariston, Protherm, Baxi
• Строим дом, стены из бетонных блоков

Легкие бетонные панели — Продажа сборных стеновых панелей V-lite

Легкие бетонные стеновые панели V-lite производятся из пенобетона с добавками и синтетическими волокнами.

Панели V-lite имеют выступы и пазы с 4 сторон, что обеспечивает легкую и быструю установку. Кроме того, из-за меньшего количества требуемого раствора во время установки будет меньше мусора и пыли, что устраняет необходимость в трудоемких работах по очистке и помогает сэкономить огромное количество труда строителей.

Эти стеновые панели обладают отличными физическими свойствами: высокой тепло- и звукоизоляцией, водонепроницаемостью, пожаробезопасностью и малым весом, высокой прочностью. Панели могут быть изготовлены с армированием стальной сеткой в ​​качестве опции для достижения более высоких механических свойств и безопасности.

Панели V-lite теперь являются отличным выбором для возведения стен, потолков и полов зданий, офисов, домов …, сокращая время строительства, экономя средства и не нанося вред окружающей среде.

Выдающиеся преимущества стеновых панелей V-lite

• Скорость строительства и экономия труда: 3 рабочих могут построить 15-метровую стену ² за 1 час.

• Экономия раствора: раствор, необходимый для работ, составляет всего 20-25% по сравнению с использованием традиционного кирпича и 40-50% по сравнению с использованием газобетонных блоков из блоков CLC.

• Простота монтажа: электрические и коммуникационные кабели, трубопроводы можно монтировать намного проще, дешевле и быстрее.

• Более низкие затраты на строительство: окончательная стоимость возведения 1 м ²  стены из бетонных панелей V-lite на 40-50% ниже по сравнению со стеной из глиняного кирпича или на 70-75% ниже по сравнению со стеной из блоков AAC/CLC. Это приносит колоссальную экономию и прибыль инвестору (не говоря уже об экономии средств за счет досрочного завершения проекта и примерно на 30% снижении стоимости фундамента благодаря легкому весу стены).

• Энергосбережение: 9Легкие стеновые панели 0016 V-lite подходят для строительства высотных зданий. Это помогает сэкономить на счетах за электроэнергию за счет снижения затрат на кондиционирование воздуха, отопление благодаря отличной тепло- и звукоизоляции.

• Экологически чистый:  это экологически чистый продукт, поощряемый многими странами в усилиях по защите окружающей среды, устранению CO2 при производстве глиняных кирпичей, который вызывает изменение климата.

Главное приложение :

• Панели

  V-lite в основном используются для возведения ненесущих стен. Панели из легкого бетона толщиной 100 мм в основном предназначены для внутренних перегородок, а панели из легкого бетона толщиной 150/200 мм — для наружных окружающих стен. Панели более высокой плотности можно рассматривать как несущие в 1-2-этажных домах.

• Панели

  V-lite рекомендуются для больниц, школ, складов, промышленных и коммерческих зданий, и особенно рекомендуются для использования в квартирах в многоэтажных домах, проектах доступного жилья.

Панели из легкого бетона с пустотелым заполнителем для возведения перегородок

Легкие стеновые панели V-lite имеют шипы и пазы с 4 сторон, что обеспечивает простой и быстрый монтаж

Высокая скорость строительства и экономия труда за счет стеновых панелей из легкого бетона

Технические характеристики:

Размеры	1200 х 500 х 100 мм 1200 х 500 х 150 мм 1200 х 400 х 100 мм 1200 х 400 х 150 мм
Вес	От 37 до 66 кг/панель в зависимости от размера панели
Прочность бетона (минимальная)	3,5–5,0 Н/мм 2
Плотность	700 — 850 кг/м 3
Звукоизоляция	от 60 до 70,5 дБ
Водопоглощение	меньше 10%
Огнестойкий	более 2 часов при толщине панели 150 мм
Сертификация	Соответствует стандартам Великобритании BS 5243 и TCVN 9020: 2017

Сравнение времени возведения 1 м

² стены из красного кирпича и панели из легкого бетона Панель V-lite 90 153 более быстрое время (оценка) = 63,13 / 3,31 *

Сравнительная таблица времени возведения 1 м 2 стены с панелью V-lite (размер 600x100x500) и с красный кирпич (2 отверстия, размер 220х105х60 мм)
Сравнительные коэффициенты		Блок	Красный кирпич	Панель V-lite
Размер	Длина	м	0,22	0,6
	Широкий	м	0,105	0,1
	Высокий	м	0,06	0,5
Толщина раствора		м	0,012	0,004
Количество кирпичей, необходимое для постройки 1 м 2 стена		блок	Необходимое количество кирпича = 1 м 2 /((высота+толщина раствора) x длина)
			63,13	3,31
Более быстрое время строительства, чем из красного кирпича		x время
			19. 09

^{* Это время строительства не включает время штукатурки каждого красного кирпича и панели}

Из этой сравнительной таблицы видно, что время возведения 1 м2 стены из сборных легкобетонных панелей составит около 20 раз быстрее, чем традиционный красный кирпич.

Экономия времени также означает экономию денег, в то время как качество стены намного лучше благодаря многим характеристикам, таким как огнестойкость, термостойкость, звукоизоляция …

Благодаря этим превосходным характеристикам использование легких бетонных материалов, таких как панели V-lite, становится тенденцией в строительной отрасли новой эры во всем мире.

Во многих странах правительство также ввело стимулы для использования легких бетонных материалов в некоторых типах строительных проектов, , что открыло новое направление для производителей строительных материалов .

Если вы собираетесь построить завод строительных материалов или хотите усовершенствовать свою старую производственную линию, чтобы идти в ногу с тенденциями, вы можете узнать больше о нашем заводе и технологии производства легкого пенобетона

Скачать каталог

Введение, преимущества и технические характеристики панели из легкого бетона V-lite

Скачать — Размер файла: 823 КБ

Технология ячеистого легкого бетона

Оборудование для легкого бетона

Оборудование для пенобетона

Завод блоков CLC

Изделия из пенобетона

Посмотреть все

ТТТ Интернэшнл

1s»> Есть вопрос?

Дайте нам знать, если у вас есть какие-либо вопросы или вопросы, мы будем более чем рады помочь!

Свяжитесь с нами

R-ВЕЛИЧИНЫ И U-КОЭФФИЦИЕНТЫ ОДИНАРНЫХ БЕТОННЫХ СТЕН

ТЭК 06-02С

ВВЕДЕНИЕ

Одностенные стены из бетонной кладки часто сооружаются из пустотелых элементов, сердцевины которых заполнены изоляцией и/или раствором. Этот метод строительства позволяет использовать изоляцию и армирование для повышения тепловых и структурных характеристик, соответственно, без увеличения толщины стены.

U-факторы и R-значения используются для оценки теплового потока в стационарных условиях (без учета влияния тепловой массы). Эти установившиеся значения можно использовать в сочетании с такими факторами, как тепловая масса, климат и ориентация здания, для оценки тепловых характеристик оболочки здания, как правило, с использованием программного обеспечения.

В этом ТЭК указаны значения теплового сопротивления (R) и коэффициента теплопередачи (U) одиночных стенок. R-значения полых стен указаны в TEK 6-1C, R-значения стен из бетонной кладки Multi-Wythe (ссылка 1).

Значения R/коэффициенты U, перечисленные в данном TEK, были определены расчетным путем с использованием общепризнанного метода последовательно-параллельных (также называемых изотермическими плоскостями) расчетов (ссылки 2, 3, 4). Этот метод учитывает тепловые мосты (потери энергии), которые происходят через стенки бетонных блоков кладки. Метод полностью описан в ТЭК 6-1С. Альтернативные одобренные нормы средства определения R-значений стен из бетонной кладки включают двумерные расчеты и испытания (ссылка 2).

ЭНЕРГЕТИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЕТОННОЙ КИРПИЧНОЙ КАМИНКИ

Несмотря на то, что в настоящем ТЭК представлен сборник R-значений и U-факторов сборки бетонной кладки, важно отметить, что одни только R-значения/U-факторы не полностью описывают тепловые характеристики бетона. сборка кирпичной кладки.

Тепловые характеристики бетонной кладки зависят как от ее стационарных тепловых характеристик (описываемых значением R или U-фактором), так и от характеристик тепловой массы (теплоемкости). Стационарное состояние и массовые характеристики зависят от размера, типа и конфигурации блока каменной кладки, типа и расположения изоляции, отделочных материалов, плотности кладки, климата, ориентации здания и условий воздействия.

Тепловая масса описывает способность материалов накапливать энергию. Из-за своей сравнительно высокой плотности и удельной теплоемкости кирпичная кладка обеспечивает очень эффективное накопление тепла. Кирпичные стены сохраняют свою температуру еще долго после отключения отопления или кондиционирования воздуха. Это, в свою очередь, эффективно снижает нагрузку на отопление и охлаждение, смягчает колебания температуры в помещении и смещает нагрузку на отопление и охлаждение на непиковые часы.

Благодаря значительным преимуществам собственной тепловой массы бетонной кладки здания из бетонной кладки могут обеспечивать такие же энергетические характеристики, что и здания с легким каркасом с более сильной изоляцией.

Эти тепловые массовые эффекты были включены в требования энергетического кодекса, а также в сложные компьютерные модели. Из-за тепловой массы энергетические кодексы и стандарты, такие как Международный кодекс энергосбережения (IECC) (ссылка 5) и Стандарт энергоэффективности для зданий, кроме малоэтажных жилых зданий, стандарт ASHRAE 90.1 (ссылка 2), требуют меньшей изоляции. в сборках бетонной кладки, чем эквивалентные легкие каркасные системы. Хотя это применимо ко всем климатам, большие преимущества тепловой массы, как правило, обнаруживаются в более теплом климате (климатические зоны с меньшими номерами).

Несмотря на то, что тепловой массы и присущего коэффициента R/U бетонной кладки может быть достаточно для соответствия требованиям энергетического кодекса (особенно в более теплом климате), сборка бетонной кладки может потребовать дополнительной изоляции, особенно при проектировании в соответствии с более современными требованиями строительных норм и правил. или для достижения тепловых характеристик выше нормы. Для таких условий существует множество вариантов изоляции конструкций из бетонной кладки.

Хотя в целом более высокие значения R уменьшают поток энергии через элемент здания, значения R оказывают меньшее влияние на общее энергопотребление оболочки здания. Другими словами, важно не приравнивать автоматически более высокое значение R к улучшенной энергоэффективности. В качестве примера рассмотрим двухэтажную начальную школу в Боулинг-Грин, штат Кентукки. Если эта школа построена с использованием одинарных стен из бетонной кладки, только с ячеистой изоляцией, и результирующее значение R стены равно 7 hrft ^2. ° F/Btu (1,23 м²K/Вт), оценка энергопотребления оболочки здания для этой конструкции составляет приблизительно 27 800 Btu/ft² (87,7 кВтч/м²), как показано на рисунке 1. Если мы увеличим R -значение стены к R14 за счет добавления дополнительной изоляции при сохранении других переменных оболочки постоянными, потребление энергии оболочки здания снижается всего на 2,5%, что не пропорционально удвоению значения R стены. Рисунок 1 иллюстрирует эту тенденцию: по мере увеличения коэффициента сопротивления стены он оказывает все меньшее и меньшее влияние на тепловые характеристики ограждающих конструкций.

В этом примере значение R стены, превышающее примерно R12, больше не оказывает существенного влияния на энергопотребление оболочки. На данный момент имеет больше смысла инвестировать в меры по повышению энергоэффективности, помимо изоляции стен.

При необходимости бетонная кладка может обеспечить сборки со значениями R, которые превышают минимальные нормы. Однако для общей экономии проекта отрасль рекомендует сбалансировать потребности и ожидаемые характеристики с разумными уровнями изоляции.

Рисунок 1—Убывающая отдача от дополнительной изоляции стен

СООТВЕТСТВИЕ ЭНЕРГЕТИЧЕСКОМУ КОДЕКСУ

Соответствие требованиям предписывающего энергетического кодекса может быть продемонстрировано:

• бетонной каменной стеной отдельно или бетонной каменной стеной плюс предписанное значение R дополнительной изоляции, или
• общий U-фактор стены.

Предписывающая IECC таблица R-значений требует «непрерывной изоляции» на бетонной кладке и других массивных стенах. Это относится к изоляции, не прерываемой обрешеткой или перемычками бетонных блоков кладки. Примеры непрерывной изоляции включают жесткую изоляцию, приклеенную к внутренней части стены с обрешеткой и гипсокартоном, нанесенным поверх изоляции, непрерывную изоляцию в полости каменной кладки, а также наружную изоляцию и системы отделки. Эти и другие варианты изоляции бетонных кладочных конструкций обсуждаются в ТЭК 6-11А «Изоляция бетонных каменных стен» (сноска 6).

Если сборка бетонной кладки не будет включать непрерывную изоляцию, существует несколько других вариантов соответствия требованиям IECC: сборка бетонной кладки не должна иметь сплошную изоляцию для соответствия требованиям IECC, независимо от климатической зоны.

Другие методы обеспечения соответствия включают: предписывающие таблицы коэффициента теплопередачи и компьютерные программы, которые могут потребовать ввода коэффициента теплопередачи и теплоемкости (свойство, используемое для обозначения количества тепловой массы) для бетонных стен. См. TEK 6-4B, Соответствие требованиям энергетического кодекса с помощью COMcheck (ссылка 7) для получения более подробной информации. Другой метод соответствия, метод расчета стоимости энергии, включает в себя сложное моделирование для оценки годовой стоимости энергии здания.

Более полное обсуждение соответствия бетонной кладки требованиям IECC можно найти в TEK 6-12C (для издания IECC 2006 г.), 6-12D (для IECC 2009 г.) и 6-12E (для IECC 2012 г.) (ссылки 8, 9, 10).

КОНФИГУРАЦИИ БЕТОННЫХ КЛАДНЫХ ЭЛЕМЕНТОВ

Изменения, внесенные в 2011 г. в Стандартные технические условия ASTM C90¸ для несущих бетонных кладочных блоков (ссылка 11), значительно сократили минимальное количество материала полотна, необходимого для CMU. Значения в этом TEK основаны на блоках бетонной кладки с тремя стенками, каждая из которых представляет собой полную высоту блока и имеет минимальную толщину, как указано в предыдущих версиях ASTM C9.0 (см. табл. 1).

Изменения в C90, однако, допускают гораздо более широкий диапазон конфигураций полотна с соответствующими изменениями R-значений и U-факторов (поскольку полотна CMU действуют как тепловые мосты, уменьшение площади полотна CMU увеличивает R- стоимость соответствующей бетонной кладки). Полное обсуждение этих изменений можно найти в TEK 2-5B, Новые конфигурации блоков бетонной кладки в соответствии с ASTM C90 (ссылка 12).

В Термическом каталоге сборок из бетонной кладки (ссылка 13) перечислены значения теплостойкости и U-факторы традиционных блоков, включенных сюда, а также стеновых сборок с меньшими площадями стенки, что теперь разрешено ASTM C9.0. Дополнительные стеновые узлы основаны на:

• CMU с двумя полноразмерными стенками толщиной ¾ дюйма (19 мм) и
• «гибридная» система CMU, предназначенная для максимального повышения тепловой эффективности. Гибридная система использует блоки с двумя перемычками, описанные выше, для областей, требующих заливки цементным раствором, и блок с одной перемычкой, где не требуется удержание раствора.

Несмотря на то, что R-значения/U-факторы в Таблице 2 основаны на типичных 8-дюймовых. (203 мм) высокие бетонные блоки кладки, 4 дюйма. (102-мм) высокие блоки (обычно называемые «половинными») также широко доступны, и на некоторых рынках могут быть доступны другие высоты. Поскольку значения коэффициента теплопроводности стен очень мало различаются в зависимости от высоты блоков, значения в Таблице 2 можно применять к блокам с высотой, отличной от 8 дюймов (203 мм).

Таблица 1 — Габаритные размеры блока

_{В таблице} перечислены конфигурации блока, используемые для расчета значений в таблице 2. Блоки имеют три полотна полной высоты. Толщина стенки и лицевой оболочки соответствует минимальным требованиям, исторически требовавшимся ASTM C90 до версии стандарта 2011b.

ТАБЛИЦЫ КОЭФФИЦИЕНТОВ U И ЗНАЧЕНИЙ R — ТРАДИЦИОННЫЕ БЛОКИ THREE-WEB

В таблице 2 приведены рассчитанные коэффициенты U и значения R для стен из бетонной кладки различной толщины, для плотности бетона от 85 до 135 фунтов/фут³ (от 1362 до 2163 кг/м³) с различным заполнением сердцевины. В таблице 3 показано приблизительное процентное соотношение залитых и не залитых раствором площадей стен для различных вертикальных и горизонтальных интервалов затирки, которые можно использовать для определения R-значений частично залитых раствором стен (см. следующий раздел).

В дополнение к изоляции жил, перечисленных в верхней части Таблицы 2, доступны вставки из полистирола, которые подходят для сердцевин бетонных блоков каменной кладки. Вставки доступны во многих формах и размерах, чтобы обеспечить диапазон значений изоляции и приспособиться к различным условиям строительства. Блоки бетонной кладки специальной конструкции могут включать перемычки уменьшенной высоты для размещения вставок. Такие полотна также уменьшают тепловые мостики через каменную кладку, поскольку уменьшенная площадь полотна обеспечивает меньшую площадь поперечного сечения для потока энергии. Чтобы еще больше уменьшить тепловые мосты, некоторые производители разработали устройства с двумя перемычками, а не с тремя. Кроме того, некоторые вставки одобрены строительными нормами и разрешены для оставления в залитых сердечниках, что улучшает тепловые характеристики полностью или частично залитых раствором каменных стен.

Значения для изолированных и заполненных раствором ядер в Таблице 2 основаны на допущении, что все ядра кирпичной кладки изолированы или заполнены раствором соответственно. Другими словами, для незалитых стен и полностью залитых раствором можно использовать непосредственно значения из Таблицы 2. Для частично залитых раствором стен см. следующий раздел.

Значения R различных систем внутренней и внешней изоляции и отделки перечислены в таблице 4. (Обратите внимание, что использование ватной изоляции не рекомендуется из-за ее восприимчивости к влаге.) Эти значения R можно добавить к R стены. -значения в таблице 2. После сложения R-значений можно найти U-фактор стенки путем инвертирования общего R-значения (т. е. U = 1/R) (см. также следующий пример). Обратите внимание, что таблицы предварительно рассчитанных R-значений и коэффициентов теплопередачи, включая различные системы изоляции и отделки, доступны в Тепловом каталоге бетонных кладочных конструкций.

Термические свойства, используемые для составления таблиц, перечислены в Таблице 5.

Таблица 2—Коэффициенты теплопередачи и R-значения стен из бетонной кладки ). Приземные воздушные пленки включены.

_B Значения действительны, когда все ядра каменной кладки полностью заполнены. Плотность раствора составляет 140 фунтов на фут (2243 кг/м³). Легкие цементные растворы, которые обеспечивают более высокие значения R, также могут быть доступны в некоторых регионах.
_C Из-за небольшого размера заполнителя и, как следствие, трудности с уплотнением цементного раствора, 4-дюйм. Блоки (102 мм) редко заливаются раствором. Обратите внимание, что заполнение сердечников этих блоков также может быть затруднено. Предполагается полное залегание раствора.

Таблица 3—Незалитая зона: Залитая часть для частично залитых раствором стен

Таблица 4—Значения R для отделочных систем

Таблица 5—Температурные данные, использованные для составления таблиц должны быть изменены для учета залитых цементным раствором ядер с использованием средневзвешенного по площади подхода. Первый шаг – определить, какая площадь стены залита раствором (см. Таблицу 3).

U-фактор стены рассчитывается из средневзвешенного значения U-факторов залитых раствором и незалитых участков следующим образом:

Например, рассмотрим стену толщиной 8 дюймов (203 мм), состоящую из пустотелой бетонной кладки плотностью 105 фунтов/фут³ (1682 кг/м³) и залитую раствором на высоте 48 дюймов (1219 мм) o.c. как по вертикали, так и по горизонтали. Незалитые сердечники содержат вспененный на месте полиуретановый утеплитель, а стена изнутри отделана гипсокартоном.

Из Таблицы 3 видно, что 31 % стены залиты раствором (a = 0,31) и 69 % содержит изоляцию (a _ungr = 0,69). Из Таблицы 2 коэффициент U для этой стены, если она полностью залита цементным раствором, составляет 0,527 БТЕ/ч·фут9.0017 2.° F (3,0 Вт/м²К). Опять же из Таблицы 2, та же стена со вспененной изоляцией в каждом ядре имеет коэффициент теплопередачи 0,157 БТЕ/ч·фут ^2,° F (0,9 Вт/м²K). Используя эти данные, U-фактор и R-значение стены (без отделки стеновыми панелями) рассчитываются следующим образом:

R-значение любой отделки теперь можно добавить к полученному R-значению. Из Таблицы 4 дополнительное значение R из-за отделки гипсокартоном на обшивке составляет 1,1. Таким образом, общее R-значение и U-фактор стены составляют:

R = 3,7 + 1,1 = 4,8 ч.фут ^2.° F/Btu (0,84 м²K/Вт)
U = 1/R = 1/4,8
= 0,208 Btu/ч.фут 7° 98 19001 (1,18 Вт/м²K)

Каталожные номера

1. R-значения стен из бетонной кладки Multi-Wythe, TEK 6-1C. Национальная ассоциация бетонщиков, 2013 г.
2. Энергетический стандарт для зданий, кроме малоэтажных жилых зданий, ANSI/ASHRAE/IESNA 90.1-2010. Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, Inc., 2010 г.
3. Справочник ASHRAE, основы. Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, Inc., 2009 г.
4. Руководство по тепловым свойствам бетонных и каменных систем. АКИ 122R-02. Американский институт бетона, 2002 г.
.
5. Международный кодекс энергосбережения. Международный совет по кодексам, 2006, 2009, 2012.
6. Утепление стен бетонной кладкой, ТЭК 6-11А. Национальная ассоциация бетонщиков, 2010 г.
7. Соответствие требованиям энергетического кодекса с помощью COMcheck, TEK 6-4B. Национальная ассоциация бетонщиков, 2012 г.
8. Международный кодекс энергосбережения (изд. 2006 г.) и бетонная кладка, TEK 6-12C. Национальная ассоциация бетонщиков, 2007 г.
9. Бетонная кладка в редакции IECC 2009 г., TEK 6-12D. Национальная ассоциация бетонщиков, 2012 г.
10. Бетонная кладка в редакции IECC 2012 г., TEK 6-12E. Национальная ассоциация бетонщиков, 2012 г.
Стандартные технические условия
11. для несущих бетонных блоков кладки, ASTM C90-11. ASTM International, 2011.
12. Новые конфигурации блоков бетонной кладки в соответствии с ASTM C90, TEK 2-5B. Национальная ассоциация бетонщиков, 2012 г.
13. Тепловой каталог бетонных кладочных конструкций, второе издание, TR233A. Национальная ассоциация бетонщиков, 2012 г.

NCMA TEK 6-2C, редакция 2013 г.
