Толщина плиты фундамента под газобетонный дом

Содержание

1. Как рассчитать толщину плитных монолитных фундаментов.
2. Какие параметры влияют на расчет плиты.
3. Для чего нужно рассчитывать толщину плитного фундамента.
4. Расчет песчано-щебеневой подушки.
5. Пример расчета основных параметров плиты фундамента.
6. Фундамент для дома из газобетона.
7. Особенности фундаментов под газобетон.
8. Заливка монолитной плиты.
9. Свойства монолита.
10. Подготовка к работе.
11. Выкапывание котлована.
12. Засыпка подушки.
13. Монтаж опалубки.
14. Заливка стяжки.
15. Армирование.
16. Заливка бетона.
17. Какой толщины должна быть плита монолитного фундамента?
18. Последовательность расчета толщины будущей плиты.
19. Этапы строительства монолитного фундамента по шагам.

Как рассчитать толщину плитных монолитных фундаментов.

Эскиз с указанием толщины плитного фундамента.

Монолитные плитные фундаменты можно встретить не только в частном, но и хозяйственном строительстве. Монолитные плиты способны выдерживать большие нагрузки, масса построенного здания равномерно распределяется между плитой и грунтом, поэтому фактор проседания в таких основаниях отсутствует.

Они могут быть различной конструкции, глубины установки и типа, но в целом, состоят из бетона и арматурного пояса. Дополнительно используется песчано-гравийная подушка и гидроизоляция, но это уже сопутствующие материалы и на толщину, собственно, плиты они не влияют. Часто используются как основание для газобетонных и кирпичных зданий.

Какие параметры влияют на расчет плиты.

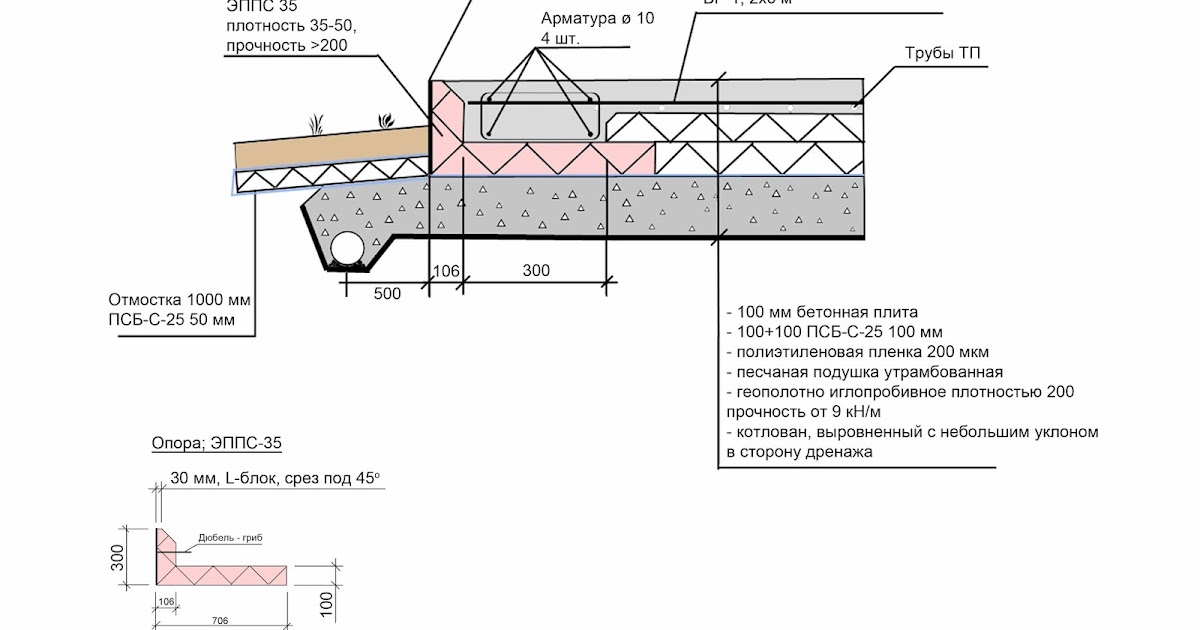

Схема с указанием толщины всех слоев плитного фундамента.

Любой расчет плиты для монолитного фундамента нужно начинать непосредственно с подготовки эскизного проекта будущего дома. Также изначально учитывается еще ряд ключевых параметров, без которых правильно посчитать толщину основания не получится:

• материал будущего здания, это может быть дерево, кирпич или газобетон;
• расстояние между арматурными слоями. Это расчетный параметр, зависит от глубины залегания грунтовых вод, структуры почвы и способа выполнения плиты;
• расчетная толщина бетона. Нужно помнить, что бетон должен полностью закрыть арматуру на всех плоскостях без исключения, желательно давать резервную толщину по опалубке не менее 5−7 см;
• толщина, тип и размеры арматурной сетки.

Как правило, для мягких и легких строительных материалов, типа газобетона, достаточно только просуммировать все эти показатели и тогда получится толщина плиты. Оптимальной считается толщина плиты в 20− 30 см, но конечный результат также определяется составом почвы и равномерностью залегания всех грунтовых пород. Иногда к таким показателям также добавляется параметр послойного суммирования, если грунты неоднородные.

Кроме габаритов самого плитного основания, существует также толщина дренажного слоя, песчаной подушки и гидроизоляционного слоя. Также нужно помнить, что для обустройства такого фундамента нужно снять верхний плодородный слой почвы и вырыть котлован на глубину не менее 0,5 м. Такая глубина залегания дна котлована определяется необходимостью укладывать щебень толщиной 0,2 м и песок на толщину 0,3 м.

В результате получается, что расчетная толщина плитного фундамента составляет суммарно приблизительно 0,6 м. Но и такая величина не считается стандартной, ведь также существует фактор проседания почвы за счет массы здания, есть свои характеристики грунта и высота расположения грунтового горизонта. Также стоит учитывать массу бетона, которая также будет влиять на толщину конструкции в целом.

Например, фундамент для кирпичного дома должен на 5 см быть толще, чем для газобетона. Также учитывается наличие дополнительных этажей, так как каждый добавляет свою нагрузку на основание, и оно будет равномерно возрастать в толщине.

Итак, чем выше и больше здание, тем толще фундаментная плита, а если дом сделан из газобетона, тогда плита будет еще толще. Стандартный двухэтажный дом из газобетона будет устроен на плите толщиной от 35 см, иногда даже и больше, если дом имеет сложную структуру и разветвленную систему несущих стен и перегородок.

Для чего нужно рассчитывать толщину плитного фундамента.

Толщина готового плитного основания под здание.

Все расчеты плитных оснований всегда делаются в строгом соответствии с нормами ГОСТ и СНиП. Если будет точно рассчитано, какая конструкция для данного здания будет оптимальной, то можно точно рассчитать необходимое количество бетона для его возведения и фундамент получится очень прочный, как и будущий дом.

Перед началом расчетов нужно дополнительно получить следующие данные:

1. Общий периметр фундамента (соответствует размерам дома, может быть немного больше за счет дополнительной отмостки или внешнего гидроизоляционного слоя).
2. Суммарную площадь плиты с учетом всех защитных слоев и гидроизоляций.
3. Площадь поверхностей, которые прямо контактируют с грунтом.
4. Количество строительных материалов
5. Расчетные нагрузки на почву за счет подошвы.

А также необходимы данные о конструкции арматурного пояса, периодичности ячеек и общего веса арматуры.

Расчет песчано-щебеневой подушки.

Схематическое отображение плитного фундамента с указанием толщины песчано-щебневой подушки.

Толщина подушки часто меняется в зависимости от состояния грунта и типа здания, а также из чего дом сделан. Толщина зависит от множества показателей, ведь для деревянных зданий достаточно подушки толщиной в 15 см, а вот для массивных домов из газобетона – уже не менее полуметра. Но, как правило, толщина подушки рассчитывается для каждого дома индивидуально, тут учитываются следующие факторы:

• состояние и структура грунта;
• степень промерзания почвы;
• пучение почв и сезонные подвижки;
• влажность почвы и высота залегания грунтовых горизонтов;
• материал дома и суммарная масса здания;
• размеры плиты.

Щебень в подушке нужен для компенсации пучинистости грунта, поэтому невысокую плотность почвы щебень компенсирует каменистостью. Также это отличный дренажный материал, особенно на глинистых грунтах с высоким содержанием влаги. Песок обеспечивает равномерное распределение массы здания по всей площади подошвы.

Пример расчета основных параметров плиты фундамента.

Эскиз оптимальной толщины плиты фундамента.

Чтобы правильно разобраться в расчете параметров плитного фундамента, а также четко рассчитать необходимое количество бетона, стоит использовать следующий пример:

1. Принимается типичное здание из газобетона площадью 100 м² (10х10) и под него подбирается плитный фундамент на скальных породах толщиной 0,25 м мелкозаглубленного типа.
2. Объем плиты в таких случаях составляет 25 м³. Это суммарное количество бетона, необходимое для заливки такой конструкции. Тут объем арматурной сетки принимается за ноль, чтобы не усложнять расчеты. На практике такие расчеты также проводятся, но уже для больших сооружений.
3. Установка ребер жесткости, которые используются для повышения надежности конструкции. Шаг ребер жесткости составляет 3 м, при этом создаются квадраты.
4. Длина ребер жесткости будет соответствовать длине фундамента, а высота – это толщина плиты.

Итак, для заливки плитного фундамента площадью 100 м² нужно использовать 25 м³ бетона. Также сюда пойдет некоторое количество арматуры, гидроизоляции и песка со щебнем для подушки. В целом хочется отметить, что любому застройщику посчитать толщину плиты можно самостоятельно, достаточно иметь минимальные математические знания.

Зато, если сразу сделать расчет фундаментной плиты, то можно в общем контролировать расходы строительных материалов, и следить за недобросовестными строителями, а также четко определиться с размерами дома из газобетона или кирпича. Необходимое количество материалов Вы так же можете посчитать на нашем онлайн калькуляторе.

Фундамент для дома из газобетона.

Выбор газобетона для строительства дома оправдывается сочетанием большой надежности, хорошей теплоизоляции, малого веса и невысокой стоимости этого материала. Вместе с тем, к выбору фундамента под такую постройку следует отнестись крайне внимательно. Это позволит продлить срок эксплуатации всего сооружения и в полной мере воспользоваться всеми преимущества газобетонных блоков.

Особенности фундаментов под газобетон.

При выборе наиболее подходящего типа фундамента следует учесть некоторые особенности газобетонных стен:

• минимальная ширина газобетонного блока составляет 200 мм. Поэтому даже при строительстве небольших и легких надворных сооружений придется обустраивать фундамент достаточно большой ширины;
• хотя газобетон и способен выдерживать серьезные статические нагрузки, он очень чувствителен даже к небольшим подвижкам основания под ним. Поэтому фундамент должен обладать максимально возможной механической прочностью, не изгибаться под массой дома и не менять геометрию под воздействием пучинистых сил грунта.

В теории, под газобетонные строения можно закладывать абсолютно любой вид оснований: столбчатые, винтовые, мелкозаглубленные ленточные и т. д. Однако на практике из-за особенностей геологического строения почвы на участке далеко не всегда перечисленные типы фундаментов смогут справиться с имеющимися требованиями к ним. Поэтому чаще всего используют монолитную плиту, обеспечивающую наиболее равномерную передачу нагрузок от стен к фундаменту.

Заливка монолитной плиты.

Свойства монолита.

К достоинствам литых фундаментных плит относят следующее:

• большая механическая прочность, предохраняющая газобетон от растрескивания. Даже если под зданием будут происходить подвижки почвы, на геометрии фундамента это никак не скажется;
• пригодность для устройства на любых видах грунтов: глина, торфяник, песок, камень или смешанные;
• полная независимость от глубины прохождения грунтовых вод;
• доступная технология изготовления, позволяющая вести работы без привлечения дорогостоящих специалистов;
• долговечность.

Вместе с тем, нужно учитывать и некоторые недостатки:

• большой объем земляных работ при выкапывании котлована;
• невозможность обустройства заглубленного подвала;
• значительные расходы на материалы.

Подготовка к работе.

К числу подготовительных мероприятий относят:

• расчистку участка от мусора и, по мере возможности, от старых деревьев, которые могли бы помешать подходу техники;
• разметку по углам будущего основания. Размеры выбираются исходя из данных проектной документации для дома. При этом длина каждой стороны фундамента должна превышать длину соответствующей стены дома не менее, чем на 1 м. Это упростит работу при монтаже опалубки.

Выкапывание котлована.

Поскольку площадь основания дома достаточно большая, то объем работы будет ощутимым даже при условии небольшого заглубления. Поэтому будет разумным воспользоваться услугами строительной техники. Однако последние 15 см почвы рекомендуется вынимать вручную. Это позволит непрерывно контролировать глубину котлована и горизонтальность его дна.

Для поверхностного варианта глубина котлована должна составлять 30 см, для заглубленного – 50 см.

ВАЖНО.Если при выкапывании котлована в какой-то точке глубина превысила расчетную, не стоит просто засыпать получившуюся яму грунтом. Гораздо надежнее будет несколько увеличить глубину по всей площади, а затем насыпать более высокую подушку.

Засыпка подушки.

Для поверхностного фундамента будет достаточно засыпать слой песка толщиной 30 см. В случае с заглубленным основанием сначала засыпается 20 см гравия, затем – 30 см песка. Готовая подушка тщательно трамбуется виброплощадкой.

Монтаж опалубки.

Для опалубки рекомендуется применять прочные доски, не имеющие механических повреждений. Качество материала здесь очень важно, поскольку масса заливаемого бетона будет весьма значительной и опалубка должна гарантированно выдержать эту нагрузку. Между собой доски крепятся гвоздями.

Снаружи стенки опалубки необходимо разместить подпорки. Надежность получившейся конструкции проверяется сильными ударами ноги по ней. При ударе ничто не должно шевелиться.

Внутренняя сторона стенок опалубки смачивается водой. Это даст более гладкую поверхность боковой грани плиты.

Заливка стяжки.

Монолитный фундамент потребует заливки двух слоев стяжки. Толщина каждого слоя – 4-5 см.

Приступать к заливке второго слоя можно лишь после высыхания первого. На сухую стяжку укладывается гидроизоляция из полиэтилена таким образом, чтобы нахлест соседних листов составлял порядка 10 см. Запас пленки по краям котлована должен быть не менее 1 м. После этого заливается второй слой стяжки.

Армирование.

Каркас выполняется из арматуры класса А-III. Диаметр прута – 10-16 мм, что зависит от этажности дома. В итоге должно получиться два сетчатых поля, образуемых проволочными квадратами со сторонами 15-20 см. Между собой арматура вяжется стальной проволокой диаметром 5 мм.

Заливка бетона.

Качество и однородность заливаемого бетона имеют первостепенное значение. Чтобы фундамент для дома из газобетона получился максимально прочным, желательно использовать миксер с подающим насосом. Стандартный объем автомиксера – 6-8 кубометров раствора. Подающая стрела бетононасоса может иметь в длину до 30 м. данный параметр лучше уточнить заранее, что позволит точнее спланировать ход заливки и варианты подъезда машины к площадке.

Если по каким-либо причинам воспользоваться миксером невозможно, то для обеспечения непрерывной подачи бетона можно воспользоваться ручным замешиванием в бетономешалке. Однако это потребует привлечения дополнительных рабочих и постоянного контроля качества.

Электрические бетономешалки позволяют получить от 50 до 200 литров раствора за один цикл замеса. Время замешивания – от 3 до 5 минут. Однако следует учитывать, что потребуется дополнительное время на подачу в мешалку цемента, песка, воды и щебня, а также время на разгрузку и доставку к месту заливки. Соответственно, планировать ход заливки нужно исходя из 10-15 минут на цикл замеса. При использовании 50-л бетономешалки на заливку 1 кубометра раствора может потребоваться порядка 5 часов.

Подаваемая смесь распределяется по всей площади опалубки. Упростить эту процедуру можно использованием направляющего желоба. При этом потребуется дополнительное разгребание бетона вручную по всей площади заливаемого фундамента. Хотя раствор и достаточно жидкий, но при попытке заливать его в одну точку на месте подачи будут оседать наиболее тяжелые фракции, а свободно растекаться по арматурному полю водянистая сможет лишь водянистая составляющая. Это чревато появлением неравномерности в прочностных характеристиках плиты и растрескиванием при высыхании.

Бетонную смесь сразу же после заливки следует тщательно уплотнить погружным вибратором. Это удалит пузыри воздуха и увеличит прочность бетонной подушки. Не будет лишним дополнительно простучать кувалдой весь периметр опалубки, где прочность имеет особенно ванное значение.

Залитую плиту разглаживают до полной горизонтали. Контролировать данный процесс помогает тонкий слой воды, выступающей из раствора и проявляющей все углубления и возвышенности.

Полностью залить всю опалубку за один рабочий день получается далеко не всегда. Порядок приостановки работы будет зависеть от длительности паузы:

если работа останавливается на срок менее 12 часов, то уже готовая поверхность просто закрывается полиэтиленовой пленкой. Перед продолжением работы пленка снимается, а бетона смывается выступившее «бетонное молочко». Далее заливка продолжается в обычном режиме;

в том случае, когда пауза превышает 12 часов, бетон начнет набирать прочность и придется использовать технологию «холодного шва». Для этого работу начинают лишь после полного отвердения уже залитого объема бетона.

ВАЖНО. Продолжать заливку на слегка подсохший бетон категорически не рекомендуется. Отвердевший слой в этом случае будет иметь совсем малую толщину и лопнет под весом заливаемого свежего бетона.

Монолитный фундамент будет готов к продолжению строительства спустя один месяц. Первую неделю рекомендуется по мере высыхания смачивать его водой. Тем самым получится избежать появления трещин. Оставшиеся свободными концы гидроизоляционной пленки заворачиваются на плиту и припаиваются к ней горелкой.

Воспользовавшись технологией заливки монолитной фундаментной плиты под дом из газобетонных блоков, можно в дальнейшем уже не беспокоиться о просадках отдельных участков основания. Стены останутся в целости, поскольку даже если фундамент и чуть наклонится, то произойдет это сразу по всей площади, не приводя к появлению трещин.

Какой толщины должна быть плита монолитного фундамента?

Плитный фундамент считается самым надежным и выбирается при строительстве домов на неустойчивых и подтапливаемых почвах. Этот тип оказывает минимальное воздействие на грунт и обеспечивает равномерное распределение всех весовых нагрузок. Технология заливки сама по себе простая, основной акцент делается на расчете параметров плиты, а именно: глубины заложения, высоты подушки, марки и толщины бетона, сечения арматуры, потребности в утеплении. Диапазон варьируется от 15 до 35 см, если расчетная величина отличается, то рассматриваются другие варианты основ.

Особенности плитного фундамента.

Представляет собой бетонный монолит с двумя рядами сетки из арматуры, размещаемый поверх утрамбованной песчаной подушки, в особо сложных случаях – усиленный ребрами жесткости снизу. Величина затрат на его строительство зависит от степени заглубленности основания: на устойчивых почвах оно практически сравнивается с землей и требует минимальных вложений и усилий. На плывущих грунтах или при необходимости организации подвального пространства на плитный фундамент уходит до 1/3 общестроительного бюджета, так как закладка проводится ниже уровня промерзания.

Существуют нормы, согласно которым слой армосетки размещается на расстоянии не менее 5 см от края плиты, 7 – между собой, минимальное сечение арматуры – 12 см. С учетом укладки двух прутьев в решетку итоговая толщина составляет 21,8 см. Но использовать его по умолчанию нельзя, точные параметры монолитного фундамента определяет расчет. Полученное значение сравнивают с рекомендуемым с учетом веса здания и геологических условий участка:

Для устойчивых грунтов.

Для сильно пучинистых.

Толщина плиты для деревянного дома зависит от этажности, при использовании хорошо просушенных материалов их удельный вес не превышает 600 кг/м 3. что в 2,5-3 меньше, чем у кирпича. Как следствие рекомендуемое значение составляет 30 см.

Последовательность расчета толщины будущей плиты.

К исходным данным относят: все весовые нагрузки, включая снеговые, удельное давление на грунт для данного типа фундамента (справочная величина, зависит от типа почвы), площадь постройки. Вес самой монолитной плиты игнорируется благодаря ее размещению на песчаной подушке. Основные этапы расчета при этом:

• Анализ и грунта и определение оптимального удельного давления на фундамент.
• Расчет массы постройки. Суммируется вес стен (включая отделку и утеплитель), перекрытий, кровельных конструкций, мебели, снега на крыше зимой.
• Определение удельной нагрузки на грунт путем деления веса дома на площадь и сравнение ее с нормативным значением. Полученная разница умножается на размеры плитного фундамента, итоговое число соответствует его требуемой массе.
• Расчет оптимального объема (деление предыдущего значения на плотность бетона) и толщины монолита.
• Округление до ближайшей величины, кратной 5 (не важно в какую сторону).
• Перерасчет массы монолитного фундамента и сравнение его с рекомендуемой, расхождение не должно превышать ±25 %.

Следующим шагом является определение оптимальной глубины заложения и толщины подушки из щебня и песка, эти факторы напрямую зависят от типа почвы. Минимальная высота траншеи – 60 см, но такая закладка допустима лишь на устойчивых грунтах. Во всех остальных случаях плитный фундамент размещается на 60 см ниже уровня промерзания. Толщина засыпки зависит от веса постройки, минимум составляет:

• Для гаража – 25 см.
• Легких щитовых конструкций – 15 см.
• Фундамента для дома из бруса – 25-30 см.
• Для здания из кирпича и бетона – 50 см (из ни 20 – щебень, 30 – песок).

Этот слой обеспечивает равномерность распределения весовой нагрузки, на сложных почвах его увеличивают на 5 см как минимум.

Этапы строительства монолитного фундамента по шагам.

Работы начинаются с анализа состояния грунта и расчета толщины самого основания и подушки под ним, после чего определяется требуемое количество стройматериалов. При возведении монолитной плиты рекомендуется придерживаться следующей схемы действий:

1. Разметка участка и земляные работы.

2. Настил геотекстильного полотна по дну и периметру стен выкопанного котлована.

3. Размещение дренажного отвода. Необязательный этап, выбирается при высоком уровне грунтовых вод. В этом случае по дну котлована прорывают неглубокие траншеи, закрываемые тем же геотекстилем, поверх которого прокладываются пластиковые трубы с отверстиями. После чего их засыпают щебнем и накрывают еще одним слоем сетки. Рекомендуемая схема расположения труб – поперек будущей монолитной плиты.

4. Организация подушки, первым засыпается и трамбуется щебень (на особо сложных грунтах – пропитанный битумом), после чего эту операцию повторяют с песком, для облегчения процесса уплотнения его слегка смачивают. На этом этапе задействуется вибротехника, достичь нужной плотности без оборудования непросто.

Важный нюанс: используется песок только крупных фракций, при превышении толщины подушки свыше 10 см он трамбуется послойно.

5. Прокладка коммуникаций согласно заранее составленной схемы (при необходимости). Этот этап проводится одновременно с предыдущим, водопроводные или канализационные трубы размещаются поверх прослойки из щебня. Сверление монолитной фундаментной плиты после застывания считается грубейшим нарушением технологии, важно продумать любые мелочи.

6. Выравнивание дна котлована тощим бетоном. Еще один необязательный, но рекомендуемый этап, выбираемый при риске подтапливания или смещения грунта. Толщина заливаемого слоя – в пределах 10 см.

7. Монтаж опалубочных конструкций, проверка разметки и отклонений по уровню.

8. Настил рулонной гидроизоляции с обязательным выпуском по краям около 1 м. Опытные строители используют не менее двух слоев, все стыки обрабатывают паяльником.

9. Утепление будущей монолитной плиты (рекомендуется) – укладка экструдированного пенополистирола по дну и бокам котлована с учетом отверстий для коммуникаций. Их толщина учитывается заранее, до начала монтажа опалубки.

10. Армирование – перевязка железных прутьев с минимальным сечением в 12 мм с помощью пластиковых хомутов или проволоки с интервалом от 20 до 30 см. Сетка размещается в два слоя, нижний связывается из более толстой и прочной арматуры. На этом этапе важно не повредить утеплитель (при наличии) или гидроизоляцию, поэтому под прутья размещают специальные пластиковые подпорки.

11. Заливка бетона. Этот этап проводится в один день, при большом объеме фундамента имеет смысл заказать готовый раствор. Допускается самостоятельное приготовление бетона с маркой прочности не ниже М300, но допустимый перерыв в процессе не превышает 12 часов. Бетон заливается, разравнивается и трамбуется исключительно послойно по всему периметру монолитной плиты. Заполнение отдельными участками приводит к образованию трещин, этот фактор является еще одним доводом в пользу заводского раствора. Залитый бетон уплотняется глубинными вибраторами, в крайнем случае – вручную, после чего его поверхность разглаживается, выравнивается рейками и накрывается полиэтиленовой пленкой.

12. Выдержка монолитного фундамента – не менее 4 недель, с обязательным уходом за поверхностью (обрызгивании водой) в течении первых 7-10 дней.

13. Снятие опалубки, гидроизоляция боковых стен плиты, а именно – поднятие и крепление к стенам отложенных ранее рулонных стройматериалов.

Указанная технология строительства фундамента требует значительных вложений и трудозатрат, важно понимать, что все они будут бесполезны при выборе неправильной толщины плиты или глубины ее заложения. Такие этапы, как анализ состояния грунта, расчет параметров основания и непосредственно бетонирование однозначно стоит доверить специалистам. Данная пошаговая инструкция подходит для возведения плоской монолитной железобетонной плиты, при необходимости прокладки ребер жесткости процесс усложняется: подготавливаются специальные траншеи вдоль несущих стен с шагом не менее 3 м. Но их точные размеры и интервал определяет сложный инженерный расчет, в частном строительстве этот вариант используется редко.

Рекомендация: Хорошая большая обзорная статья, из нее можно узнать о толщине плиты фундамента под газобетонный частный дом или коттедж, информация подойдет так же и для дач, бань и других зданий и сооружений. Будьте внимательны, не заблудитесь в обилие информации, сделайте правильный расчет вашего строения и выберите оптимальную толщину плиты подходящую именно вам. Зачем вам бессмысленно терять свои кровно заработанные деньги?

толщина для дома из газобетона, минимальная величина

Обустройство монолитных опорных систем широко распространено в частном и промышленном строительстве. Такой выбор является оптимальным, а иногда и единственным, когда возведение зданий приходится осуществлять на неустойчивых, рыхлых и сильноувлажненных почвах, когда закладка глубокой ленты или свайного поля не представляется возможной. Железобетонная фундаментная плита под дом из газобетона является отличным решением в подобных ситуациях. Сооружение характеризуется высокой прочностью, надежностью и долговечностью.

Содержание

1. Описание монолитной плиты и технические характеристики
2. Что влияет на расчет толщины монолитной плиты фундамента
3. Минимальная толщина
4. Необходимость расчета
5. Примеры расчета

Описание монолитной плиты и технические характеристики

Монолитное основание представляет собой железобетонную плиту, форма которой соответствует конфигурации внешних стен дома.

Если смотреть на это сооружение схематически, его внутреннее устройство в разрезе выглядит следующим образом:

1. Котлован. Оборудуется во всех случаях, независимо от глубины заложения опорной системы. Предназначен для размещения всех ее элементов.
2. Дренажное полотно. Укладывается на дно ямы для предотвращения размывания амортизационной подсыпки.
3. Подошва — подушка. Изготавливается из песка и щебня. Толщина варьируется в пределах 30-50 см в зависимости от типа грунта и массы знания.
4. Изоляционный слой. Как правило, делается сочетание рубероида и пенопластовых плит. Защищает бетон от холода, влаги и находящихся в земле активных химических соединений.
5. Стальной каркас. Служит для принятия нагрузок на растяжение, сжатие, скручивание и изгиб. Предотвращает появление трещин, обеспечивает равномерное распределение веса здания по всей площади и передачу его на грунт.
6. Бетон. Для заливки делается смесь марки М300 и выше. Толщина бетонной плиты рассчитывается в каждом случае отдельно с учетом сопутствующих выполняемой задаче условий. Минимальная толщина бетонной плиты — 20 см для строения из газобетона и 30 см из кирпича.

Плавающее основание целесообразно заглублять на толщину подушки, плюс 3-5 см. Больше утапливать фундамент не стоит, так как его может затопить талыми и ливневыми водами, что крайне нежелательно для стен.

По форме нижней плоскости плитные фундаменты для дома из газобетона бывают ровными и с ребрами жесткости. Последние применяются при возведении этажных сооружений и на слабом грунте.

Когда высоты первого уровня недостаточно для создания слоя теплоизоляции, делают цоколь. Целесообразно строить его не ниже 150 см, чтобы иметь возможность обустроить в пространстве между плитами технический этаж для размещения коммуникаций, приборов отопления, водоснабжения и фильтрации.

Что влияет на расчет толщины монолитной плиты фундамента

Толщина фундаментной плиты для двухэтажного дома из газобетонных блоков рассчитывается путем сопоставления следующих данных:

• Масса строения. Слагается из материала стен, перекрытий, окон, дверей, мебели и бытовой техники.
• Тип грунта. Определяется его плотность, степень пучинистости, уровни содержания щелочи и кислот. Глубина промерзания не учитывается.
• Влажность почвы и глубина залегания подземных вод. Определяет вероятность проседания и деформации грунта, подмывания основания фундамента.
• Средняя и максимальная зимняя температура, необходимость использования утеплителя и его тип.
• Несущая способность грунта. Определяется в тоннах на единицу площади. Если эти показатели низкие, монолитная железобетонная плита может иметь большие размеры, чем стены здания.

После сопоставления всех данных делается расчет площади и толщины перекрытия.

Минимальная толщина

Пенобетон относится к классу легких пористых стеновых материалов, однако готовая конструкция создает ощутимую нагрузку на опорную систему. К весу блоков добавляются перекрытия, массивные окна и двери, довольно тяжелая кровельная система.

С противоположной стороны на опорную систему воздействуют нагрузки от пучинистого, разбухающего и ссыхающегося при изменении влажности грунта. Из-за этого возникает эффект плавающей плиты, когда она приподнимается и опускается синхронно с деформирующимся грунтом.

Исходя из анализа таких факторов получается, что основным критерием расчета параметров основания является сила скручивания и изгибания. Чтобы этому эффективно противостоять, монолитная плита фундамента для дома из газобетона должна иметь толщину не менее 20 см при условии возведения одного этажа, и по 5 см дополнительно на каждый новый этаж или мансарду. Тонкая просто треснет из-за разницы в нагрузках по площади, а более тяжелое основание повлечет неоправданные расходы. Является мелкозаглубленным фундаментом.

Необходимость расчета

При планировании строительства дома из газоблоков следует учитывать особенности этого материала. Он отличается низким удельным весом, высокими теплоизоляционными качествами и ровными гранями, что способствует получению ровной и аккуратной кладки. Вместе с тем блоки очень хрупкие. Если железобетонная плита изгибается, то пенобетонная стена трескается. Кроме этого нужно помнить, что материал гигроскопичный и нуждается во внешней отделке.

Вышеперечисленные факторы определяют требования к основанию для пенобетонного дома:

• Достаточная прочность, чтобы противостоять вертикальному давлению конструкций дома.
• Устойчивость к нагрузкам на изгиб и скручивание, которые исходят со стороны нестабильного грунта.
• Низкая теплопроводность, если не планируется строительство цокольного уровня. Использование дренажа, тепло- и гидроизоляции.
• Длительный срок службы. Дома из пенобетона рассчитаны на 60-75 лет, опорная система должна ему соответствовать.
• Устойчивость в пространстве. Для этого она слегка заглубляется, а для дополнительной стабильности оборудуется ребрами жесткости.
• Достаточная площадь. На особо нестабильных грунтах целесообразно вынести края на 100-120 см за внешние стены. Это способствует снижению давления на почву и устранению риска проседания. Кроме этого, выступающая часть фундамента будет выполнять роль отмостки. Данная полоса бетона придает зданию законченный вид, защищает его от грязи и воды, может использоваться, как пешеходная дорожка и стоянка для мелкого колесного транспорта.

Проектируя опорную конструкцию плитного типа, не следует основываться на минимальных нормах прочности. Следует предусмотреть запас 5 см, который может потребоваться при наращивании здания дополнительными уровнями в перспективе.

Примеры расчета

Поскольку газобетон даже вместе с отделкой имеет небольшой вес, для такого дома в один этаж нужна несущая система минимально допустимой толщины. Чтобы достичь нужной прочности, следует использовать арматуру 16 мм и бетон марки М300.

В основу вычислений берутся следующие данные:

1. Максимальное расстояние между рядами горизонтальных прутков 100 мм.
2. Слой бетона между арматурой и краями — 50 мм (× 2 = 100).
3. Резерв 5 см.

Итого получается, что для одноэтажного особняка из газоблоков потребуется несущая плита толщиной 250 мм. Остается составить чертеж и на его основании провести расчеты. В среднем, для заливки 1 м² плиты требуется 0,25 м³ бетона и 25 п.м арматуры.

Какой толщины должны быть бетонные плиты?

Толщина типичных плит обычно составляет от четырех до шести дюймов. Однако на общую толщину бетонной плиты влияет множество факторов.

Обычно бетонные плиты для жилых домов и гаражей имеют толщину от 4 до 6 дюймов. В зависимости от того, какой вес выдержит плита, вашего бюджета и местных строительных норм, бетонные плиты могут иметь толщину до 20 дюймов. Есть много переменных, и то, что подходит для патио, не подойдет для дома или общественного моста.

Вы не хотите строить слишком толстую или слишком тонкую бетонную плиту, потому что это будет стоить вам слишком много денег или треснет при более высоких нагрузках. В этой статье обсуждаются различные факторы, влияющие на выбор бетонных плит, и другие соображения, которые следует учитывать при их строительстве.

Какой толщины должна быть фанера для…

Пожалуйста, включите JavaScript

Какой толщины должна быть фанера для пола?

Ниже приведены некоторые факторы, влияющие на выбор бетонных плит.

• Функция бетонной плиты
• Локальные строительные нормы
• Бюджет

1. Функция бетонной плиты

Обычно, более тяжелые нагрузки, проходящие через бетонные базы. Если вы совершите ошибку, сделав бетонную плиту слишком тонкой, она треснет под давлением. В то же время вам нужно убедиться, что он не слишком толстый, чтобы вы не потратили больше денег, чем должны на его строительство.

Если бетонная плита также является частью фундамента, особенно если речь идет о монолитных плитах, при расчете толщины необходимо учитывать фундаменты. Их толщина будет зависеть от типа грунта и конструкции над бетонной плитой.

Как правило, бетонная плита имеет дополнительную толщину от 8 до 12 дюймов. Кроме того, он будет иметь ширину до двух футов или даже больше для размещения опор. И там, где происходит замерзание, опоры должны быть не менее 12 дюймов или более ниже линий промерзания.

2. Местные строительные нормы и правила

Местные строительные нормы и правила частично определяют толщину бетонной плиты. В то время как местные правила, как правило, следуют международным стандартам, местные власти также могут адаптировать их к различным географическим условиям.

Итак, то, что работает в Европе, может не обязательно работать в США или Южной Америке. Кроме того, то, что работает в одном штате США, может быть неприемлемо в другом штате.

Кроме того, местные строительные нормы и правила обычно определяют толщину бетонных плит в зависимости от того, какую конструкцию вы хотите построить, пролета плиты и типа плиты. Так, жилой объект будет иметь бетонную плиту, толщина которой может отличаться от коммерческой недвижимости. И у одного с подвалом может быть плита, отличная от той, что без.

Например, согласно Строительному кодексу Калифорнии, если вы хотите сделать бетонную плиту с прямой опорой на землю, вы должны убедиться, что она имеет толщину не менее 3,5 дюймов. Тем не менее, большинство жилых и коммерческих объектов обычно имеют бетонную плиту толщиной не менее шести дюймов. С другой стороны, плиты патио традиционно имеют толщину четыре дюйма.

3. Бюджет

Ваш бюджет может повлиять на толщину бетонных плит. Как правило, установка бетонной плиты будет стоить вам от 4 до 8 долларов за квадратный фут. И материалы стоят около 4 долларов за кубический фут. Эти расходы будут варьироваться в зависимости от используемых компонентов, местоположения и области, которую вы будете охватывать.

Некоторых людей мысль о том, чтобы потратить больше денег на изготовление более толстой плиты, может подтолкнуть их к тому, чтобы срезать углы. Некоторые могут решить сократить свои расходы, уменьшив толщину плиты, чтобы меньше тратить на материалы. Но это было бы опрометчивым шагом.

Однако, если специалист по бетону даст вам добро на уменьшение толщины без ущерба для целостности плиты, вы можете это сделать.

Какова минимальная толщина бетонной плиты?

https://www. youtube.com/watch?v=0bK3CfuSWo4Видео не может быть загружено, так как отключен JavaScript: какой толщины делать бетонные плиты (https://www.youtube.com/watch?v=0bK3CfuSWo4)

Типичный диапазон от четырех до шести дюймов. Тем не менее, некоторые плиты могут иметь толщину до 20 дюймов.

Например, типичная плита гаража может иметь бетонную плиту минимальной толщины около четырех дюймов. Однако, если вы собираетесь использовать и хранить тяжелые транспортные средства или оборудование на этом основании, вам лучше сделать более толстую плиту примерно от шести до восьми дюймов.

С другой стороны, жилых или коммерческих зданий нуждаются в бетонной плите, минимальная толщина которой составляет шесть дюймов.

Может ли плита быть толщиной два или три дюйма?

Бетонная плита толщиной два-три дюйма больше похожа на бетонную подушку. Вы можете построить такую ​​плиту только в местах, которые не будут выдерживать большой вес. Некоторые из этих областей включают тротуары, навесы и внутренние дворики.

Какое основание лучше всего подходит для бетонной плиты?

Бетон можно заливать на различные типы оснований. К ним относятся:

• Грязь
• Гравий
• Ход дробилки

1. Бетонная плита на грунтовое основание

Можно заливать бетонные плиты на грунтовое основание, хотя это и не рекомендуется. Это связано с тем, что грунтовое основание со временем станет неустойчивым из-за прочности бетонной плиты. И когда это произойдет, бетонная плита может осесть и начать трескаться.

Однако вы все равно можете это сделать. Но для достижения наилучших результатов грязь должна быть сильно уплотнена. Также было бы разумно избегать заливки бетонных плит на глинистых почвах, которые имеют плохой дренаж и поэтому неустойчивы в долгосрочной перспективе. Кроме того, чем слабее грунт, тем толще должна быть плита.

Также следует отметить, что бетонные плиты, опирающиеся непосредственно на землю, должны иметь толщину не менее 3,5 дюймов.

2. Бетонная плита поверх гравия

Гравий является одним из лучших оснований для бетонных плит, особенно при строительстве на грунтах с плохим дренажем, например на глинистых почвах. Это связано с тем, что он обладает отличными дренажными свойствами. Кроме того, гравий легко уплотняется, что обеспечивает устойчивое основание для бетонных плит.

Обычно требуется слой гравия толщиной около трех дюймов под стандартной четырехдюймовой бетонной плитой. Но чем толще гравийная основа, тем лучше. Таким образом, вы можете положить достаточно гравия, чтобы сформировать слой толщиной от четырех до шести дюймов.

3. Бетонная плита над проходом дробилки

Прогон дробилки представляет собой смесь щебня и каменной пыли. В результате его частицы имеют тенденцию плотно сцепляться друг с другом. И вы можете использовать его в качестве основания для бетонной плиты вместо гравия. Он не только легко уплотняется, но также обладает отличными дренажными свойствами и может помочь вам обеспечить плоское и устойчивое основание для плиты, что сделает ее менее склонной к оседанию.

Помните, что для стандартной бетонной плиты вам потребуется около шести-восьми дюймов пробега дробилки.

Какая изоляция укладывается под плиту?

Количество жесткой опалубочной изоляции зависит от толщины плиты. Чем толще бетон, тем более он устойчив к теплопередаче.

Тем не менее, бетон обычно холодный. По этой причине бетонные плиты нуждаются в некоторой изоляции снизу. Эта изоляция обычно устанавливается поверх гидроизоляционного слоя и обычно представляет собой продукт из жесткого пенопласта. Что бы вы ни выбрали, оно должно выдерживать давление над ним. Итак, приготовьтесь использовать больше пеноизоляции для более толстых плит.

Существуют два основных варианта:

• Расширенный полистирол (EPS)
• Эквердированный полистирол (XPS)

1.

. плиты и ниже сорта, потому что он имеет низкую скорость поглощения влаги. Также он прочен, стабилен и обладает отличными теплоизоляционными свойствами. Это хороший вариант, если вы живете в районах, где есть проблемы с морозами.

2. Экструдированный полистирол (XPS)

XPS широко доступен в виде картона и используется десятилетиями. Однако он имеет тенденцию поглощать влагу в больших количествах и, таким образом, лучше работает в сухих помещениях.

Нужна ли вам пароизоляция под бетонной плитой?

Бетон является пористым материалом, что означает, что он имеет пустоты, через которые могут проходить частицы воды. Таким образом, бетонные плиты обычно нуждаются в пароизоляции, которая может быть любым материалом, который вы можете использовать для предотвращения попадания влаги в плиту. Обычно его кладут под плиту перед тем, как строить или заливать бетон.

Со временем влага будет проникать через плиту на поверхность и пространство, в котором находится плита, что со временем приведет к повреждению водой. В результате вы можете столкнуться с такими проблемами, как плесень и грибок.

Черный полиэтилен — типичный гидроизоляционный материал, который можно использовать под бетонной плитой. Чем он толще, тем прочнее будет. Итак, подумайте о том, чтобы получить материал толщиной 10 миллиметров или больше.

Однако, если бетонная плита более толстая и будет испытывать большое давление от тяжелого оборудования и механизмов, лучше использовать пароизоляционный материал толщиной 15 миллиметров или больше.

Скорость высыхания бетонных плит

Более толстые бетонные плиты сохнут гораздо дольше, чем более тонкие.

Общее эмпирическое правило заключается в том, что плите требуется примерно 30 дней, чтобы высохнуть на каждый дюйм толщины, если другие условия верны. Таким образом, 4-дюймовая плита будет сохнуть в среднем 120 дней, а 6-дюймовая плита, покрывающая аналогичную площадь, будет сохнуть 180 дней.

Как рассчитать количество бетона для плиты?

Какой толщины должны быть бетонные плиты? 6

Бетон для перекрытий обычно заливают за один день. По этой причине вам нужно иметь достаточно, чтобы завершить плиту.

Ниже приведены шаги, которые вы можете предпринять, чтобы оценить количество бетона, необходимое для плиты без фундаментов.

1. В зависимости от рекомендаций экспертов или местных строительных норм и правил определите толщину бетонной плиты и переведите ее в футы.

2. Отметьте и измерьте длину и ширину плиты в футах.

3. Рассчитайте площадь, которую будет покрывать плита, умножив длину и ширину, чтобы получить площадь в квадратных футах.

4. Умножьте площадь плиты на толщину, чтобы получить объем бетона в кубических футах.

5. Приобретите количество мешков с бетоном, необходимое для покрытия рассчитанного вами объема. Вы всегда можете перевести объем в кубические ярды перед покупкой или обратиться за помощью к местному продавцу бетона.

При расчете необходимого количества бетона лучше перестраховаться и взять больше. Вы всегда можете найти для него какое-то применение, вместо того, чтобы потерпеть неудачу и получить более тонкую плиту, чем указано в рекомендациях.

Насколько большой может быть бетонная плита без деформационных швов?

Бетонные плиты имеют свойство расширяться и сжиматься. В результате они могут привести к тому, что другие участки, примыкающие к ним, будут испытывать большой стресс. И здесь на помощь приходят компенсационные швы.

Компенсационные швы — это прорези в бетонной плите, которые делаются во влажном состоянии. Они предназначены для обеспечения движения внутри бетона, когда он расширяется или сжимается, таким образом, предотвращая будущие трещины. И вы можете разрезать эти швы на глубину от одного до трех дюймов.

Толщина бетонной плиты определяет расстояние между деформационными швами. Как правило, расстояние между деформационными швами (измеряемое в футах) не должно превышать двух-трехкратную толщину бетонной плиты. Например, если ваша бетонная плита имеет толщину четыре дюйма, компенсационные швы могут быть на расстоянии от 8 до 12 футов друг от друга.

Однако, , вы можете увеличить расстояние между деформационными швами, пока оно не станет в 24-36 раз больше толщины плиты. Но ограничение составляет 15 футов друг от друга. Все, что сверх этого, потребует от вас использования дополнительных устройств передачи нагрузки, таких как круглые дюбели.

Можно ли нанести более тонкий слой бетона поверх существующего бетона?

Если вас не устраивает текущая толщина вашей бетонной плиты, вы можете нанести тонкий слой бетона поверх существующего бетона. Покрытие может быть таким легким, как 1,5 дюйма. А общая толщина вашей плиты будет суммой двух слоев бетона.

Заливка нового бетона поверх существующей плиты чревата проблемами. Если вы не решите основные проблемы плиты, эти проблемы перенесутся на новый слой бетона.

Существует также тот факт, что бетон естественным образом не связывается с другими бетонными поверхностями. Таким образом, вам нужно будет использовать связующий клей в новой бетонной смеси, чтобы обеспечить сцепление новой плиты со старой. В качестве альтернативы вы можете использовать разъединитель, чтобы разделить две плиты, чтобы проблемы старой плиты не повлияли на новую.

Однако вы можете заливать бетонные покрытия, представляющие собой смеси на основе цемента, которые люди используют в качестве покрытия. Вы можете использовать их для ремонта бетонных поверхностей и сделать их снова более привлекательными. Кроме того, они могут помочь укрепить существующую бетонную плиту.

Если вы выберете этот вид обработки бетонной плиты, вы можете уложить верхний слой толщиной до 1/16 дюйма. Но общая рекомендация заключается в том, что вы наливаете их толщиной не менее двух дюймов.

Заключительные мысли

Толщина бетонной плиты зависит от многих факторов. Но потребности надземной части и местные строительные нормы и правила будут играть доминирующую роль в ее определении.

Также стоит отметить, что толщина плиты будет влиять на другие вопросы строительства, такие как толщина пароизоляции, какое основание подойдет в качестве опоры и сколько теплоизоляционного материала можно использовать. Это также повлияет на время высыхания плиты и количество необходимой бетонной смеси.

Поэтому обратите особое внимание на толщину бетонной плиты. Толщина плиты не только повлияет на общую целостность вашей конструкции, но также определит, сколько денег вы в конечном итоге потратите.

Источники

• Какой толщины должна быть бетонная плита?
• Какой толщины должна быть бетонная плита для патио?
• Расчет количества бетона, необходимого для заливки плиты
• 5 советов, которые помогут ускорить время высыхания бетона

Минимальная толщина бетонной плиты, балки, колонны, фундамента

🕑 Время чтения: 1 минута

Минимальная толщина бетонной плиты, балки, колонны, фундамента и других элементов конструкции выбирается в соответствии с проектными требованиями в соответствии со стандартными нормами. Представлена ​​минимальная толщина бетонных конструктивных элементов на основе ACI 318-14, IRC 2009, IS 456 2000 и UBC 1997. Процесс проектирования включает в себя правильное предположение о размерах структурных элементов, а затем проверку предложенных размеров, чтобы убедиться, что они соответствуют требованиям проекта. Если надлежащие структурные размеры не предполагаются, то проектирование потребует много времени и значительных усилий, поскольку потребуются существенные испытания, пока не будут определены удовлетворительные размеры. Поэтому в большинстве норм указаны минимальные размеры и, в частности, толщины практически для всех конструктивных элементов.

Состав:

• 1. Минимальная толщина плит
  • 1.1 Минимальная толщина односторонней плиты
  • 1.2 Минимальная толщина ребристой плиты
  • Толщина плиты с заглубленными трубопроводами и трубами
  • 4 1ум.
  • 1.4 Минимальная толщина диафрагм
  • 1.5 Минимальная толщина двусторонней плиты
  • 1. 6 Минимальная толщина откидной панели
• 2. Минимальная толщина балок
• 3. Минимальная толщина колонн
• 4. Минимальная толщина стен
  • 4.1 Стенки подшипников
  • 4.2 Внешняя стена и фундаментальная стена
• 5. Минимальная толщина фундаментов
  • на почву
  • 11111111.
  • Гладкое бетонное основание конструкции
  • Сплошной фундамент
• 6. Минимальная толщина других бетонных элементов

1. Минимальная толщина плит

1.1 Минимальная толщина односторонней плиты

ACI 318-14 обеспечивает рекомендуемую минимальную толщину односторонней сплошной плиты, как указано в таблице 1, если только не рассчитываются прогибы. Таблица 1 Минимальная толщина односторонней сплошной плиты без расчета прогибов

Минимальная толщина, h
Просто поддерживается	Один конец сплошной	Оба конца сплошные	Консоль
Элементы, не поддерживающие и не прикрепленные к перегородкам или другим конструкциям, которые могут быть повреждены при больших прогибах
л/20	л/24	л/28	л/10

Примечания: Приведенные значения должны использоваться непосредственно для элементов из бетона нормального веса и арматуры класса 420.

Для других условий значения должны быть изменены следующим образом: а) Для легкого бетона, имеющего равновесную плотность ( wc) в диапазоне от 1440 до 1840 кг/м3 значения умножаются на (1,65 – 0,0003 wc ) , но не менее 1,09. b) Для fy , отличного от 420 МПа, значения умножаются на (0,4 + fy /700) .

Рис.1: Толщина одностороннего перекрытия

1.2  Минимальная толщина  Ребристая плита

ACI 318-14 рекомендует такое же значение для ненапряженных балок, как указано в Таблице 2. Согласно Единым строительным нормам (UBC) минимальная толщина ребристой плиты должна составлять 1/12 расстояния между ребрами или 51 мм.

Рис.2: Ребристая односторонняя плита

Толщина плиты со встроенными кабелепроводами и трубами

• UBC рекомендует, чтобы минимальная толщина плит со встроенными кабелепроводами и трубами была на 25 мм больше, чем общая общая глубина кабелепроводов или труб.
• ACI 318-14 указывает, что наружный размер кабелепроводов и труб не должен превышать 1/3 общей толщины плиты, стены или балки, в которую они встроены

1,3 Минимальная толщина Плита на земле

UBC рекомендует, чтобы минимальная толщина бетонных плит перекрытий, опирающихся непосредственно на землю, составляла 89 мм, тогда как BCGBC4010A — Применение структурных принципов к жилым малоэтажным конструкциям определило, что минимальная толщина составляет 100 мм.

Рис.3: Плита на грунте

1.4 Минимальная толщина Диафрагмы

UBC рекомендует бетонную плиту и композитную верхнюю плиту, служащую структурной диафрагмой, используемой для передачи сил землетрясения, толщиной 50 мм.

1,5 Минимальная толщина Двусторонняя плита

ACI 318-14 предоставил рекомендации по определению минимальной толщины плит (включая плиты с балками, плоские плиты, плоские плиты), которые можно найти здесь.

Рис.4: Двусторонняя плита

1,6 Минимальная толщина  Откидная панель

иногда опускают панели, используемые в верхней части колонн, для повышения прочности плит на сдвиг. Минимальная толщина откидных панелей должна составлять четверть толщины плиты за пределами откоса.

2. Минимальная толщина балок

• ACI 318-14 предоставляет рекомендуемую минимальную толщину для ненапряженных балок, как указано в Таблице 2, если не рассчитываются прогибы.
• Канадская ассоциация стандартов CSA предоставляет аналогичную таблицу, за исключением одного непрерывного конца, который составляет 1/18.

Таблица 2 Минимальная толщина ненапрягаемой балки без учета прогибов

Минимальная толщина, h
Просто поддерживается	Один конец сплошной	Оба конца сплошные	Консоль
Элементы, не поддерживающие и не прикрепленные к перегородкам или другим конструкциям, которые могут быть повреждены при больших прогибах
л/16	л/18,5	л/21	л/8

Примечания:

Приведенные значения должны использоваться непосредственно для элементов из бетона нормального веса и арматуры класса 420. Для других условий значения должны быть изменены следующим образом: а) Для легкого бетона, имеющего равновесную плотность ( wc) в диапазоне от 1440 до 1840 кг/м3 значения умножаются на (1,65 – 0,0003 wc ) , но не менее 1,09. b) Для fy , отличного от 420 МПа, значения умножаются на (0,4 + fy /700) . Глубина балки также может быть оценена на основе отношения пролета к глубине. IS 456 2000 обеспечивает отношение пролета к глубине для управления отклонением балки, как указано в таблице 3. Таблица 3: Отношение пролета к высоте в зависимости от пролета и типа балок, IS 456 2000

Пролет балки	Балочный тип	Отношение ширины к глубине
До 10 м	Просто поддерживается	20
	Консоль	7
	Непрерывный	26
Более 10 м	Просто поддерживается	20*10/пролет
	Консоль	—
	Непрерывный	26*10/пролет

Рис. 4: Толщина железобетонной балки, h

3. Минимальная толщина колонн

Размеры колонн основаны на требованиях проекта, и для колонн можно выбрать несколько форм, таких как квадратные, прямоугольные, трапециевидные, цилиндрические и другие.

Рис.5: Размеры колонны

4. Минимальная толщина стенок

4.1 Несущие стены

UBC рекомендует минимальную толщину несущей стены 1/25 поддерживаемой высоты или длины, в зависимости от того, что меньше или не меньше 102 мм.

4.2 Наружная стена подвала и фундаментная стена

5. Минимальная толщина фундаментов

Фундамент на грунте

Минимальная глубина опоры на почву рекомендуется составлять 150 мм.

Фундамент на свае

Минимальная глубина заложения сваи рекомендуется 300 мм.
