Свайный фундамент с ростверком под газобетон: Свайно-ростверковый фундамент для дома из газобетона: что это, как рассчитать

как правильно рассчитать и сделать фундамент

Ростверком называют несущий пояс, обвязывающий оголовки точечных опор – свай или столбов. По сути, это та же фундаментная лента, только не опирающаяся на грунт, а чаще всего возвышающаяся над ним. Есть ситуации, когда подобная структура базы здания является единственно возможной — или как минимум, наиболее целесообразной с точки зрения бюджета. В частности рассмотрим, насколько оптимален свайно ростверковый фундамент для дома из газобетона.

Содержание

1. Что такое свайно-ростверковый фундамент
2. Подходит ли для дома из газобетона
3. Какой должна быть высота фундамента
4. Разновидности свай, используемых в малоэтажном строительстве
5. Как правильно сделать расчеты
6. Расчет для свайного поля
7. Нагрузки от кровли
8. Нагрузки от снега
9. Нагрузки от перекрытия
10. Нагрузки от стен
11. Общая нагрузка на фундамент
12. Каркасы
13. Расчет ростверка
14. Технология возведения
15. Подготовка
16. Армирование и заливка бетона
17. Создание ростверка
18. Характерные ошибки
19. Техника безопасности
20. Плюсы и минусы конструкции
21. Заключение
22. Калькулятор дома из газобетона

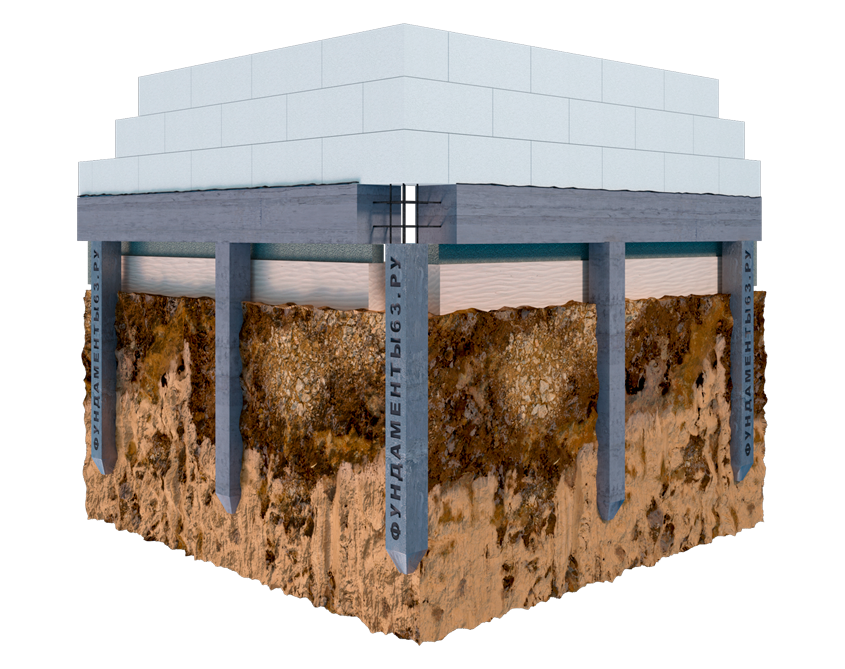

Что такое свайно-ростверковый фундамент

Сваи – это опоры точечного типа, позволяющие пройти слабонесущие слои грунта и надёжно закрепиться в более прочный пласт. От столбов сваи отличаются глубиной проникновения в грунт: столбы имеют высоту максимум 2,5 м, а для свай это минимальная длина. Она может быть настолько большой, что позволяет при желании строить даже на болоте или в русле водоёма.

Свайное поле, обвязанное по оголовкам ростверком, имеет самую высокую несущую способность. Срок службы такого фундамента, если он железобетонный, минимум сто лет. Свайно ростверковый фундамент под газобетон – это отличное решение, если возводить дом приходится:

1. На слабых грунтах (пластичные глины, лёссы, торфы, мокрые солончаки).
2. На слишком плотных грунтах – с целью уменьшения объёма трудоёмких земляных работ.
3. Если ширина обычного ленточного фундамента получается слишком большой, что удорожает стоимость.

Несмотря на то, что объёмный вес газобетона втрое ниже, чем кирпича, под него нужен столь же надёжный, и даже ещё более устойчивый фундамент

Подробнее

Для нестабильных грунтов сваи в качестве фундамента подходят лучше всего. Но сами по себе они работать не могут – необходим промежуточный пояс, который будет передавать им нагрузки. Таковым и является ростверк, который нагружается стеновой кладкой. Без него можно обойтись только при строительстве срубов и каркасников, где роль ростверка играет первый венец или балки нижней обвязки.

Как вариант, под каменный дом по сваям может быть залит не ростверк, а плита.

Подходит ли для дома из газобетона

Газоблок в силу насыщенной порами структуры, отличается хрупкостью. Такая кладка очень чутко реагирует на малейшие подвижки основания, что проявляется образованием трещин. Поэтому для газобетонных домов рекомендуется проектировать жёсткие фундаменты. Наибольшей жёсткостью отличаются бутовая кладка из камней неправильной формы, бутобетон и монолитный армированный бетон. Сборный железобетон и металл относятся к гибким материалам, которые в данном случае применять нежелательно.

В силу большого веса бутового камня, для формирования ростверков его не используют, хотя формировать сваи из него можно. Этот материал не имеет широкого применения лишь потому, что стоит в два раза дороже обычного щебня. Ростверки традиционно заливают из тяжёлого бетона класса В22,5.

Их жёсткость обеспечивается не только за счёт материала, но и путём добавления дополнительных точек опоры в наиболее слабых местах. Для газобетона это идеальное решение. Важно только, чтобы жёсткой была именно конструкция, объединяющая головы свай. Сами сваи могут быть и трубчатыми, но их полости обязательно должны заливаться бетоном.

Принцип структурирования фундамента этого типа может быть таким, как на схеме снизу:

Какой должна быть высота фундамента

Высота любого фундамента – это расстояние от его подошвы до верхней горизонтальной поверхности, которую принято называть цоколем. В данном случае, роль цоколя играет ростверк, а из его высоты и длины сваи складывается высота фундамента в целом. Какой она будет – зависит от удалённости ростверка от земли и от заглубления сваи в грунт.

В среднем, нижняя плоскость ростверка отстоит от планировочной отметки земли на 35-40 см. Но при необходимости он может лежать на грунте или быть поднятым на высоту целого этажа. Тут всё зависит от конкретных условий строительства.

Ростверки, значительно удалённые от земли, обычно проектируют в регионах с высокими снегами, вероятностью подтопления вблизи водоёмов, а так же при строительстве на склонах. Там, где подобных катаклизмов — как и зимнего снежного покрова, нет, ростверк может быть вообще едва приподнят над грунтом и считаться наземным.

Некоторые товарищи умудряются даже заглубить ростверк, пытаясь таким образом сэкономить на сваях. Но это грубая ошибка. Не то, чтобы такой схемы вообще не существовало – она есть, но её используют в промышленном строительстве, когда сваи используются забивные, с квадратным сечением, длиной более 12 м.

В случае с буронабивными сваями всё иначе: площадь опоры у них мала, силы бокового трения практически нет. В случае морозного пучения заглублённый ростверк будет выталкиваться наверх и потянет за собой сваи, которые могут растрескиваться. Так что, не зная броду, лучше не лезть в воду.

Такие метаморфозы чаще всего происходят с малонагруженными фундаментами, а газобетонная кладка, как известно, имеет небольшой вес. В идеале, чтобы свая стояла неподвижно, надо чтобы её пята была шире ствола. А пустота между нижней гранью ростверка и поверхностью грунта будет нейтрализовывать воздействие сил пучения.

Дом из бруса

23.49%

Дом из кирпича

17.51%

Бревенчатый дом

13.6%

Дом из газобетонных блоков

19.97%

Дом по канадской технологии

10.82%

Дом из оцилиндрованного бревна

3.44%

Монолитный дом

3.97%

Дом из пеноблоков

3.92%

Дом из сип-панелей

3.28%

Проголосовало: 3780

Разновидности свай, используемых в малоэтажном строительстве

Учитывая, что свайные фундаменты каменных домов должны быть бетонными, говорить будем только о них. Они могут значительно отличаться по конструктиву: разной бывает не только форма сечения или длина, но и насыщенность арматурой, различная геометрия подошвы.

По способу изготовления сваи могут быть:

• Сборными железобетонными. Это изделия заводской готовности, устанавливаемые забивным или вдавливающим способом. Такие сваи могут иметь самую разную форму сечения: от круглой, до многогранной — в том числе и быть пустотелыми. Длина цельной сваи может достигать 20 м, составной – до 36 м.

• Монолитными, заливающимися прямо на объекте. Такой вид свай чаще всего используют, когда стеснённые условия строительства не позволяют использовать сваебойную технику. Эту технологию применяют частные бригады, которые такой техникой и не располагают. Она удобна, когда не требуется большая глубина закладки свай или высокий подъём над землёй – в этом случае, сокращаются расходы на устройство опалубки.

• Набивными. Такие сваи устраивают путём отжатия грунтового шурфа – то есть, его принудительного вытеснения. При этом никакой опалубки не используется, ею служат стенки скважины. Такие сваи отлично подходят для строительства на плотных грунтах, но нужна спецтехника.

• Буронабивными. Этот вид свай похож на предыдущий, только в данном случае скважина устраивается буровым способом. Что касается заливки бетона, то здесь она тоже может выполняться прямо в скважину, если грунт плотный и сухой. Если влажный, из гидроизола сворачивают гильзу и вставляют её в пробуренную полость. Она с одной стороны будет служить гидроизоляцией для сваи, а с другой – станет барьером для цементного молочка, вытекающего из бетонной смеси, и впитывающегося в грунт.

Если почва рыхлая, для формирования буронабивных свай используют обсадную трубу – в основном асбоцементную, так как стальная ржавеет, а ПВХ не обладает достаточной прочностью. Труба играет роль несъёмной опалубки, и является неотъемлемой частью фундамента.

Как правильно сделать расчеты

На количество свай в фундаменте и оптимальных расстояний между ними, оказывают влияние вышележащие нагрузки и конфигурация стеновых конструкций. Чаще всего сваи группируют, отдельно они могут располагаться только под колонны. При проектировании гражданских зданий малой этажности, сваи чаще всего располагают рядами, в соответствии с направлением осей несущих стен. При этом оси самих свай в параллельных рядах непременно должны смещаться, как показано на плане.

Расчет для свайного поля

Главным критерием для расчёта любого фундамента является прочность грунта, поэтому в первую очередь нужно выяснить её. Перед началом строительства, даже если оно беспроектное, нужно заказать исследование грунта. Производится оно путём ручного или технического бурения, производимого на 0,5 м глубже предполагаемой отметки подошвы будущего фундамента.

Для дома из газобетона важна не только ширина фундамента, но и другие его параметры. Какие именно – зависит от конкретного вида конструкции, поэтому каждый из них рассмотрим в отдельности.

Подробнее

Иногда тип грунта можно определить визуально. Высчитывать его прочность не придётся, эти цифры справочные, и их можно найти в таблицах. Для каждого вида грунтов есть нормативные показатели, отражённые в ГОСТ 25100-2011.

Перед тем, как рассчитать свайно ростверковый фундамент под газобетон, необходимо произвести суммарный подсчёт нагрузок, учитывающий вес всех вышележащих конструкций. Сначала считают нагрузки на ростверк, а потом и на сваи, с учётом массы железобетонного пояса. В расчёт включаются как постоянные нагрузки, так и временные, к числу которых относится вес мебели, людей, снежного покрова на кровле.

Нагрузки от кровли

При подсчёте нагрузок от кровли нужно точно знать её конструкцию, так как от этого зависит, на сколько стен происходит опирание. На все четыре – только если крыша вальмовая. Двухскатная опирается на две стороны, и именно на эти стороны фундамента распределяется эта нагрузка. Расчёт производится по проекции крыши (без учёта свесов).

Например, для дома 10*8 это 80 м2. Двухскатная крыша опирается на 2 длинные стороны, поэтому длина нагруженного участка ростверка составит 20 м. При ширине ростверка 0,4 м, площадь нагруженных участков получится 8 м2.

Допустим, крыша будет покрыта металлочерепицей, с углом наклона 25 градусов. При таком уклоне нормируемая нагрузка от кровельного материала составит 30 кгс/м2. Чтобы определить нагрузку на фундамент, надо площадь кровли (80м2) разделить на площадь нагружаемого участка фундамента (8м2) и умножить на расчётную нагрузку (30 кгс/м2). В итоге получим 300 кг/м2.

Нагрузки от снега

Снеговые нагрузки фундамент принимает от стен через кровлю, поэтому воспринимают их всё те же стороны ростверка. Площадь снежного покрова равна площади крыши. Её точно так же делят на площадь нагруженного участка фундамента и умножают на нормативную снеговую нагрузку.

На нашем примере длина ската составит 4,4 м. Умножив её на длину конька (10 м), и на 2 ската, получаем площадь крыши 88 м2.

Умножив площадь на снеговую нагрузку в вашем регионе (например, 126 кг/м2), и разделив всё это на площадь нагруженного участка фундамента (у нас это 8 м2), получаем нагрузку в 1386 кг/м2.

Нагрузки от перекрытия

Перекрытия тоже опираются на две параллельные стороны фундамента, поэтому расчёт ведётся аналогично, с учётом площади этих сторон. Площадь перекрытия, независимо от конструкции, всегда равна площади здания. Но здесь нужно учитывать и количество этажей, и полы первого этажа, если они устроены не по грунту, а с опорой на ростверк. Если конструкции проектируются в разном исполнении, каждое рассчитывается отдельно, путём умножения на справочный удельный вес конкретного материала.

Вычислив нагрузки от каждого перекрытия в отдельности, суммируете их и делите на площадь фундамента.

Нагрузки от стен

Теперь надо вычислить нагрузки от стен, для чего объём кладки нужно умножить на её удельный вес.

• Сначала находите площадь стен, путём умножения их периметра (суммы длин сторон) на высоту.
• Объём стен высчитывается путём умножения их площади на толщину. На нашем примере для дома 10*8 м объём стен толщиной 0,4 м получился 43,2 м3.
• Удельный вес газобетона вам известен по его марке – например D500 — это 500 кг/м3. Стены опираются на ростверк со всех 4-х сторон, поэтому площадь фундамента будет уже больше – 14,4 м2.
• Умножаем объём на удельный вес, и делим на площадь фундамента: 43,2*500/14,4=1500 кг.

Общая нагрузка на фундамент

Прежде, чем получить общую нагрузку, надо определить, какой вес воздействует на грунт от самого фундамента. Для этого так же высчитывается его объём и умножается на плотность (удельный вес) материала. Если это железобетон, она составляет 2500 кг/м3. Перемножив объём и плотность, делим на площадь фундамента и получаем нагрузку.

Количество свай и их размер при самостоятельной работе можно посчитать с помощью онлайн калькулятора. Так как сваи и ростверк имеют разную конфигурацию, рассчитать их лучше отдельно, а потом суммировать.

В общем, надо суммировать все те нагрузки, которые вы получили в ходе расчёта. Допустим, в итоге 12265 кг/м2. Округляем в большую сторону и переводим в тонны – 13 тн. Сравниваем эту цифру с нормативным сопротивлением грунта из таблицы, которое должно быть больше вашего результата.

Например, на участке гравелистый грунт. Его расчётное сопротивление при средней плотности составляет 3,5 кг/см2 или 35 тн/м2. Это больше, чем 13 тн – значит, нагрузка на грунт находится в допустимых пределах.

Каркасы

При самостоятельной работе чаще всего устраивают буронабивные фундаменты, поэтому приходится подумать ещё и про армирование. Проще всего, конечно, приобрести которые каркасы для монолитных свай, которые продают многие строительные компании.

Те, кто считает, что самостоятельная работа обойдётся дешевле, могут рассмотреть несколько вариантов с разной длиной элементов и решить, какой более выгоден. Каркас состоит из рабочих стержней и хомутов. В ростверке он работает на изгиб, а в сваях на сжатие — здесь рабочая арматура располагается вертикально.

Формируют её из стальных стержней диаметром 10-16 мм (в зависимости от сечения свай и воспринимаемых нагрузок). Профиль периодический, класса А400. На хомуты можно использовать гладкую арматуру более низкого класса А240, диаметром 6-8 мм.

Размер каркаса должен быть таким, чтобы был обеспечен защитный слой бетона не менее 70 мм снизу, а по бокам – по 50 мм.

Расчет ростверка

Ростверк проектируется аналогично ленточному фундаменту. Ширина обвязки свай (В) вычисляется по формуле М/L*R, где М – это общая масса здания без веса свай; L — длина ростверка; R — прочность поверхностного слоя почвы.

• В ленте рабочая арматура располагается в продольном положении, а поперечная – вертикально. Здесь важно соблюсти требование по общему сечению рабочего армирования. Оно должно составлять не менее 0,1% от сечения ростверка.
• По нормативам, наименьший диаметр арматуры (10 мм) может быть только в лентах или ростверках с длиной одной стороны меньше 3 м. В остальных случаях — 12 мм минимум.
• Размеры хомутов зависят от высоты балки: до 80 см можно использовать 6 мм. Большей высоты у ростверков малоэтажных зданий не бывает, да и этого слишком много. Тем не менее, при высоте ростверка от 80 см, хомуты берут диаметром 8 мм.

Сделать самостоятельно расчёт арматуры довольно сложно, лучше для проектирования фундамента обратиться к специалистам.

Технология возведения

Когда речь идёт о малоэтажном строительстве, буронабивные сваи нисколько не уступают по надёжности забивным. Да и вообще, это самое оптимальное решение для возведения дома на вспучивающихся грунтах, гарантирующее целостность и самого фундамента, и стен.

• Процесс изготовления достаточно трудоёмок по сравнению с заводскими сваями, но цена работ снижается из-за отсутствия дорогих сваебойных механизмов. Здесь свая устанавливается в подготовленную заранее скважину, а пробурить её можно даже садовым буром.

Толщина плитного фундамента для дома из газобетона определяется путём сопоставления суммарных нагрузок на грунт с его расчётным сопротивлением.

Подробнее

• Подрядчики, оказывающие населению подобные услуги, пользуются бурильными установками, способными бурить скважины диаметром до 800 мм. Глубина установки таких свай обычно не превышает 3м.

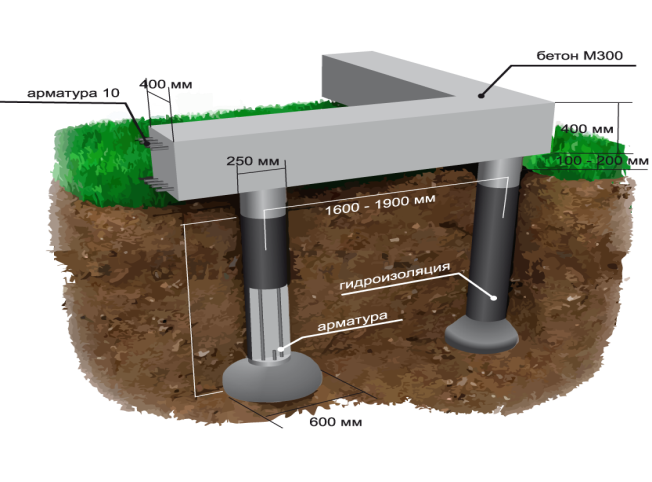

• Не так уж давно появилась технология ТИСЭ, позволяющая выполнить сваи с расширенной подошвой без копки котлована. Для этого нужен всего лишь специальный бур с чашеобразными лопастями. Им можно пользоваться на любых видах грунтов, исключая плывуны.

• Буры могут иметь разный размер, в зависимости от того, какой диаметр столба надо получить. Скважину глубиной 1,5 метра можно вырыть всего за 30 минут. У них имеется закруглённый откидной плуг, с помощью которого и выполняется полукруглое уширение в подошве скважины.

Свая такой формы гораздо более устойчива — она держится в грунте по принципу якоря, не давая вспучивающемуся грунту выталкивать её наружу.

Подготовка

К числу подготовительных мероприятий по устройству свайного поля можно отнести такие работы:

1. расчистку и планировку территории;
2. изучение гидрогеологической обстановки и оценку прочности грунта;
3. расчёты размеров свай и их количества;
4. разбивку осей здания и разметку точек бурения;
5. устройство обноски;

6. устройство водоотвода;
7. привязку фундамента к существующим объектам;
8. устройство временного подъезда;
9. подведение электроэнергии;
10. изготовление каркасов.

Армирование и заливка бетона

Сваи в основании среднестатистического жилого дома, располагают с шагом 1,5 м друг от друга. Точечные опоры должны быть под всеми, наиболее нагруженными узловыми зонами. Это углы; пересечения несущих стен и их стыковка с ненесущими ограждающими конструкциями; участки, где есть перепады высоты здания или увеличение этажности.

• Если бурение производится ручным буром, откидной плуг на нём сначала должен быть снят. При вращении бура по часовой стрелке грунт вырезается и заполняет накопитель. Периодически его вынимают из скважины и опорожняют.
• Бурят обычно сантиметров на 30 ниже отметки промерзания, но не менее 1,5 метров. Затем уже, надев сферический плуг, разбуривают пятку сваи.
• В отсутствие обсадных труб из рубероида с помощью трубы сворачивается гидроизоляционная гильза, а её края сваривают паяльной лампой. Вставив в скважину, гильзу закрепляют к стенкам длинными гвоздями, после чего вставляют каркас.
• Защитный слой обеспечивается с помощью специальных фиксаторов.
• На каркасе обязательно должны быть выпуски арматуры, которые будут связываться с рабочими стержнями ростверка и замоноличиваться в нём.

• Бетонирование осуществляется смесью класса В22,5 на тяжёлом заполнителе. Мелкозернистые и лёгкие бетоны для этой цели лучше не использовать, это негативно скажется на морозостойкости фундамента. Смесь заливается в скважину послойно, с трамбованием глубинным вибратором.

В среднем, на сваю длиной 1,5 м уходит 0,12 м3 бетона – как раз одна бетономешалка. Рецептура бетона такова: на 1 кг цемента М400 – 2 кг песка и 3,5 кг щебня. Если взять цемент М500, то доля заполнителей увеличивается: песок 2,4 кг, щебень 4,4 кг. С учётом добавленной воды (около 58%) получится 41 и 47 литров готовой смеси соответственно.

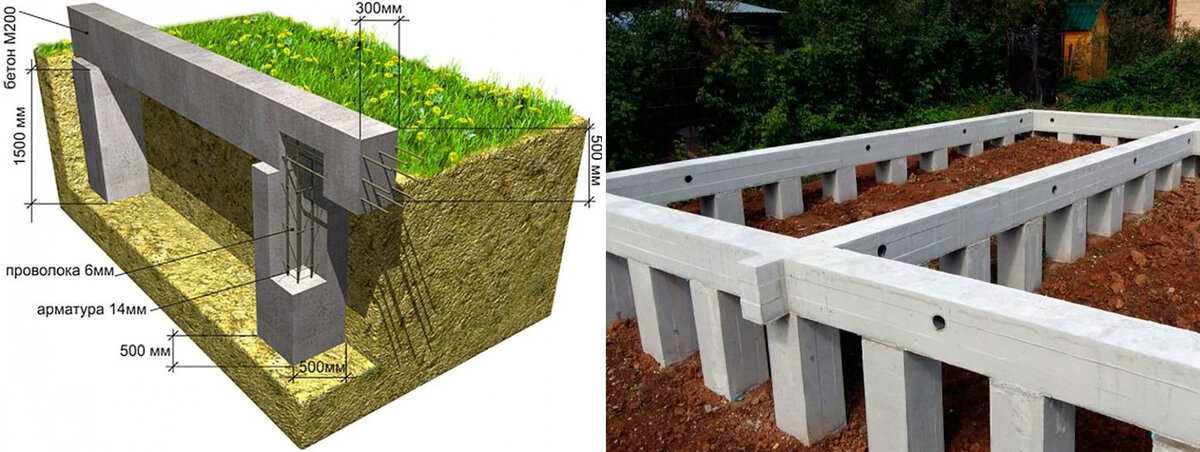

Создание ростверка

Ростверк формируется путём устройства деревянной опалубки с таким расчётом, чтобы между ним и землёй оставался зазор минимум 15 см – он компенсирует движение грунта и оседание дома. Такой небольшой зазор легко закрывается торцом отмостки. При большем расстоянии, это пространство можно закрыть выложенным по бетонной стяжке кирпичным фальшь-цоколем или декоративными навесными панелями.

Мауэрлатом называют деталь деревянной кровли, укладываемую горизонтально вдоль обреза стены. Так ли это важно?

Подробнее

• Перед устройством ростверка, поверхности верхнего обреза свай выверяют по уровню, а при необходимости выравнивают пескоцементным раствором, замешанным в пропорции 1 к 2.
• Затем выполняют опалубку шириной на 5-8 см больше толщины стены и высотой примерно 40 см. На её устройство используют доску толщиной 25 мм или же листовой материал типа влагостойкой фанеры, OSB, ДСП.
• Если ростверк высоко не поднимается, для нейтрализации морозного пучения вместо дна опалубки заранее насыпается и трамбуется песчаная подушка.

• В опалубку укладывают готовый арматурный каркас, используя в качестве фиксаторов для обеспечения защитного слоя кирпичный бой или бруски. Как вариант, каркас вяжут из отдельных стержней прямо в опалубке, скрепляя проволокой вертикальные стойки с горизонтальными прутами.
• Если в опалубку не укладывался полиэтилен или другой гидроизоляционный материал, доски перед бетонированием надо пролить водой, чтобы они не забирали её из бетона.
• В опалубку наливаются слои не более 250 мм, уплотняются вибратором или трамбовкой, после чего бетонирование ведётся дальше.

Снимают опалубку обычно на седьмые сутки, когда бетон набирает 70% прочности. Но нагружать фундамент можно будет только по истечении 28 дней.

Характерные ошибки

При проектировании и устройстве буронабивных фундаментов могут допускаться ошибки, о которых мы в принципе упоминали. Ещё раз обратим на них ваше внимание, и дадим несколько полезных советов:

• Сваи небольшой длины не слишком устойчивы, поэтому лучше выполнить расширение их подошвы.
• Во избежание выталкивания свай морозным пучением нужно предусмотреть хотя бы в их верхней части «рубашку» из рубероида. Она погасит трение грунта, а заодно и предупредит утрату бетоном цементного молока.
• Обсадные трубы хоть и необязательны, но они лучше всего обеспечат качественное твердение бетона и будут предохранять его на протяжении всего срока эксплуатации.
• Между ростверком и поверхностью грунта должен быть зазор хотя бы 10-15 см, который заполняется инертным к морозному пучению грунтом.
• При высоком уровне грунтовых вод нужно следить, чтобы скважина, заливаемая бетоном, не было заполнена водой. Иначе бетон будет плохо застывать, и свая получится некачественной.
• Просто залить обсадку бетоном недостаточно, надо ещё установить армирующий каркас из стержней диаметром не менее 8 мм.
• Уплотнять бетон просто необходимо, это нужно делать через каждых 50-60 см заливки.
• Скважина под сваю не должна пересекаться с траншеями для коммуникаций.

Ось скважины должна быть строго вертикальной. Максимально допустимое отклонение – не больше 1-1,5 см на метр длины сваи.

Техника безопасности

Специфика производства работ по устройству монолитных свай требует соблюдения техники безопасности. Регламентируется она СНиП Ш-А.11-70, и правилами технической эксплуатации используемых инструментов, оборудования, электроустановок.

• Обеспечить безопасность может элементарная осторожность: обеспечение касками, спецобувью и одеждой.
• Не стоит пользоваться электрическими инструментами тем, кто впервые их видит. Перед их применением нужно убедиться в исправности, при работе не допускать перегрева, не стараться эксплуатировать на пиковых мощностях.
• Нельзя производить подобные работы и складировать материалы вблизи с высоковольтной линией. Если под ней приходится проезжать при перевозке, скорость движения должна быть не более 5 км/ч.
• Если используется буровая установка, её нельзя устанавливать ближе 3-х метров к бровке отвесного склона.
• Во время бурения скважины нельзя очищать инструмент от грунта руками или любыми подручными предметами типа лопаты или лома.
• Человек не должен находиться в радиусе перемещения движущихся частей крана или бетононасоса.
• Нельзя зачищать кузов машины от остатков бетонной смеси, стоя на бортах или платформе.

Бурить скважины и бетонировать сваи при ветре от 10 м/с запрещено!

Плюсы и минусы конструкции

Подытожим всё сказанное, и представим все достоинства и недостатки свайно-ростверкового фундамента

Высокая сейсмическая устойчивость

Самый длительный срок службы

Устойчивость к морозному пучению

Можно использовать в сложных гидрогеологических условиях

Минимум земляных работ

Минимум насыпных слоёв

Небольшой объём бетона

Можно обходиться без спецтехники, что снижает себестоимость конструкции

Забивные сваи проблемно монтировать в условиях застроенных территорий. Но буронабивной фундамент и этого недостатка не имеет

Заключение

Свайные основания проектируют только для домов без подвала. Но если учесть, что этот тип фундамента применяют в основном в неблагоприятных гидрогеологических условиях, на участках с пересечённым рельефом или в местностях с глубоким промерзанием грунта, вряд ли кому такая «опция», как подвал, покажется привлекательной.

Калькулятор дома из газобетона

Ваши пожелания:

Плита + ростверк

Цокольный этаж

Газобетон

Металлическая

Натуральная

Гибкая

Штукатурка

Кирпич

Плитка

Инженерия

Отделка

Итого по проекту

В указанную стоимость входят следующие виды работ:

* — Цена ориентировочная и не является публичной офертой. Актуальные цены могут быть указаны только в смете по строительству дома.

доставка и монтаж в Москве

Фундамент для дома из газобетона на винтовых сваях

Дома из газобетона и пеноблока составляют большую часть малоэтажного строительства.

В компании «Сваи Сервис» можно купить винтовые сваи под дом из газобетона по ценам производителя. У нас можно заказать монтаж свайного основания — от разработки проекта до установки ростверка. Наши специалисты работают в Москве и Московской области. У нас низкие цены, гарантия на свайные конструкции и монтажные работы.

Цены на свайный фундамент

• Ø 89 мм
• Ø 108 мм
• Ø 133 мм

Преимущества установки фундамента на сваях

Свайный фундамент для дома из газобетона — это конструкция из винтовых опор. Их устанавливают вертикально в почву по всему периметру строения и местах примыкания внутренних стен к несущим. Нижняя часть опор заглубляется ниже точки промерзания почвы как минимум на 20 см. После формирования свайного поля верхние части труб обрезают и заполняют бетоном. На выступающие части монтируют оголовки, затем все опоры объединяют ростверком, бетонной лентой или металлическим профилем.

Свайно-ростверковый фундамент для дома из газобетона — это железобетонная обвязка, уложенная на гидроизоляцию поверх оголовков. Такая конструкция максимально равномерно распределяет нагрузку на опорные точки. Основания ростверкового типа используют для возведения жилых домов на промерзающих неплотных грунтах.

Основание ленточного типа имеет вид бетонных полос, заглубленных в почву и закрепленных на винтовых стержнях. В этом случае бетон непосредственно контактирует с почвой. Такие основания устанавливают на участках с ровным рельефом и нормальным типом грунта. Большим плюсом является возможность устройства подвала или цокольного этажа.

К преимуществам применения винтовых опор относится:

• Устойчивость. Винтовой фундамент для дома из газобетона выдерживает серьезные нагрузки, возникающие в результате сезонных подвижек почвы.
• Эффективность на всех типах почвы. Основание остается прочным и устойчивым на болотистых, глинистых, песчаных грунтах.
• Быстрый монтаж. Чтобы сформировать свайное поле для строительства здания достаточно одного дня.
• Универсальность. Основания этого типа подходят для постройки одноэтажных коттеджей и загородных домов в 2-3 этажа.
• Долговечность. Срок службы опор, изготовленных из легированной стали и покрытых цинком, составляет 120-150 лет.

Этапы возведения свайного фундамента

1. Подготовительные работы

Проводится осмотр участка застройки, лидерное бурение. При необходимости выполняются инженерно-геологические исследования.

2. Монтажные работы

По разработанным чертежам выполняется разметка участка и монтаж свай.

3. Обрезка свай

Опоры обрезают в один уровень, внутрь закладывают цементно-песчаный раствор.

4. Монтаж оголовков

На верхние части фундаментных стержней устанавливают оголовки.

5. Обвязка

Для построек из газоблока и пенобетона оптимальным вариантом будет ленточная обвязка или укладка ростверка.

Предлагаем винтовые сваи с доставкой по Москве и области. Большой выбор типоразмеров фундаментных опор позволяет подобрать сваи для любой нагрузки и всех типов грунта. Принимаем заказы на установку свайно-винтовых фундаментов ростверкового и ленточного типа. Даем длительную гарантию на конструкции и монтаж. Всю, интересующую вас информацию можно уточнить у наших консультантов.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Различные типы свайных фундаментов, используемых в строительстве

мы объясним, что такое свайный фундамент?, когда и где используется свайный фундамент, типы свайного фундамента в зависимости от функции, использования или материала. типы бетонных свай, стальные сваи. преимущества и недостатки различных типов свай и функции, назначение шпунтовых свай и т. д.

Содержание

Свайный фундамент – один из видов фундамента глубокого заложения, который используется при низкой несущей способности грунта, при подводном строительстве, при большой нагрузке на конструкцию, в местах, где невозможно мелкозаглубленное основание и т. д.

• Нагрузка от конструкции (нагрузка) слишком велика и ее распространение по грунту неравномерно.
• Несущая способность грунта низкая, и требуемая удерживающая способность достигается на большей глубине.
• Колебания уровня грунтовых вод.
• Строительство плотного или ростверкового фундамента может быть слишком дорогим или неосуществимым.
• Крепление котлована очень сложное. (6) Осушение воды из основной траншеи обходится очень дорого.
• В районе будущей прокладки водопровода, канализации, газа и т.д.
• Если строение расположено на пляже или на берегу реки и существует вероятность размыва фундамента из-за заболачивания.
• Свайный фундамент пригодится для основания сооружения в море.
• Анкерные сваи используются для обеспечения устойчивости к восходящему давлению и боковому давлению на конструкцию.
• В морских сооружениях, таких как док, пирс, отбойные сваи, используются для защиты конструкции от ударов кораблей.

1. Концевая несущая свая
2. Висячая свая
3. Уплотняющая свая
4. Натяжная свая
5. Анкерная свая
6. Отбойная свая
7. Улучшенная свая
8. Шпунтовая свая

1. Концевая опорная свая:

Этот тип сваи используется для передачи нагрузки от воды или мягкого грунта на находящуюся под ним твердую породу. Нагрузка передается на нижний конец сваи.

Qu = Qp используется для этой стопки.

Поверхность такой сваи шероховатая, так что нагрузка воспринимается трением (кожным трением), возникающим между окружающим грунтом и поверхностью сваи.

Для висячей сваи Q = Qs

Qu = предельная нагрузка на сваю Qs = поверхностное трение

Несущая способность висячей сваи может быть увеличена следующим образом:

• Путем увеличения диаметра сваи
• Забивая сваю на большую глубину.
• Путем сделать черновую поверхность сваи.
• При сохранении группы ворса.

Когда свая вставляется в гранулированный грунт для увеличения несущей способности грунта, она называется уплотняющей сваей.

Свая сама по себе не несет никакой нагрузки, поэтому изготовлена ​​из непрочного материала. Песчаные сваи обычно используются в качестве уплотняющих свай. При котором трубу вводят в землю, так что почва вокруг трубы подвергается боковому перемещению и происходит уплотнение почвы, затем трубу медленно вытягивают и засыпают песком. Вот так готовится куча песка.

Когда конструкция кажется приподнятой из-за давления грунтовых вод или из-за опрокидывающего момента, натяжная свая используется для удержания конструкции на земле. В такой свае создается прочность на растяжение.

Сопротивление растягивающей силе обусловлено силой трения с грунтом на поверхности сваи.

Когда свая используется для обеспечения анкеровки против сдвигового натяжения шпунтовой сваи или другого типа тянущей силы, она называется анкерной сваей.

Свая, которая используется для защиты сооружений в море от повреждений, вызванных истиранием или столкновением с судном, называется отбойной сваей. Такие сваи обычно изготавливаются из дерева.

Когда свая вставляется в землю для предотвращения горизонтальной или поперечной силы, это называется улучшенной сваей.

Основная функция шпунтовой сваи – разделение двух элементов под землей. Такие сваи не рассчитаны на какие-либо вертикальные нагрузки.

Шпунтовая свая используется для следующих целей.

• Для отделения основания от бокового грунта.
• Для остановки движения грунтовых вод, что очень необходимо для коффердама.
• Для предотвращения распространения вибраций машины на боковые конструкции.
• Для строительства стен для обслуживания морских объектов, таких как доки, причалы.
• Для предотвращения эрозии берегов рек.
• Для поддержки стенок базовой траншеи.
• Для строительства отсечной стены под плотиной.
• Для увеличения удерживающей способности почвы за счет ее ограничения.
• Для предотвращения эрозии основания реки речной или морской водой.

Типы свай на основе материалов:

Различные типы свай на основе материалов:

1. Бетонные сваи
2. Стальные сваи
3. Деревянные сваи 9001 8
4. Песчаные сваи
5. Композитные сваи

Бетонные сваи изготовлены из железобетона. Его прочность на сжатие очень высока. Типы бетонных свай приведены ниже.

1. Двутавровая балка
2. Коробчатая свая
3. Трубчатая свая

Стальной прокат Двутавровая балка чаще всего используется в качестве стальной сваи. Часто такие лопасти используют в качестве колонн, чтобы держать их открытыми на определенной высоте вне земли.

Двутавровые сваи имеют очень маленькое поперечное сечение и могут быть легко вставлены в землю там, где обычные сваи очень трудно ввести в землю.

Такие сваи больше подходят для более глубокого закапывания в рыхлый грунт, а также там, где обычные сваи могут повредить окружающие сваи.

После погружения такой сваи на необходимую глубину ее оголовок разрезают на квадраты и закрывают толстой стальной пластиной или бетонным колпаком.

Такие сваи используются при строительстве подпорных стен, мостов, эстакад, коффердамов и т. д.

Доступны различные запатентованные коробчатые сваи. Куча представляет собой коробчатую кучу Ларсена. Которые имеют прямоугольную или восьмиугольную форму. Такие сваи изготавливаются путем сборки различных стальных профилей.

Свая втыкается в землю, как и любая другая свая. Нижняя часть ворса может быть закрытой или открытой. Затем короб заливают бетоном. Когда коробчатая свая вставляется в землю, она перемещает большое количество грунта, так что сопротивление торца и сопротивление трению значительно увеличиваются.

Этот тип сваи можно успешно использовать там, где невозможно вставить двутавровую балку до твердого уровня.

ТАКЖЕ ЧИТАЙТЕ: Типы мелкозаглубленного фундамента || когда и где использовать

В этом типе сваи стальная труба или труба вставляются в землю. Эти сваи также заземляют открытыми или закрытыми концами. Диаметр труб варьируется от 25 см до 120 см. Толщина стенки трубы колеблется от 8 см до 12 см.

Сваи с открытым концом обычно используются для твердого слоя почвы. Внутренний грунт сваи удаляется струей воды или сжатым воздухом. После того, как свая вставлена ​​на желаемый уровень, залейте трубчатую сваю бетоном.

Свая с закрытым концом обычно используется для рыхлого грунта. После того, как свая опустилась на нужную глубину, ее заливают бетоном. Его легко вводить в почву и заменять благодаря круглому поперечному сечению.

Преимущества:

• Легко сопротивляются силам, возникающим при введении сваи в грунт.
• Увеличение длины сваи можно легко выполнить с помощью сварки.
• Дополнительные длины можно легко отрезать.
• Несущая способность таких свай намного больше.
• Ворс можно легко заменить, не повредив его.
• Такая свая обладает высокой устойчивостью к ударным нагрузкам, по этой причине она больше подходит для морского строительства.
• Такая стопка не повреждается морскими насекомыми.
• Коробчатые сваи экономят затраты на заполнение раствором или песком между сваями.

Недостатки:

• Стальная свая легко повреждается коррозией.
• Ворс можно защитить, покрыв его краской, но это увеличивает затраты.

Сваи деревянные круглые или квадратные. Диаметр круглого ворса от 30 см до 50 см. Размер квадратного ворса составляет целых 50 см на 30 см. Длина ворса не должна превышать ширину его вершины более чем в 20 раз, чтобы он не прогибался.

Стальной башмак крепится к верхней части сваи, а чугунный башмак крепится к нижней части сваи. Если древесина используется в группе свай, над всеми ведрами помещается бетонный колпак. Наилучшая разница между двумя стопками равна 9.центральные зазоры 0 см. Нагрузка на сваю не должна превышать 20 тонн.

Преимущества:

• Такие сваи экономичны, если древесина легкодоступна.
• Благодаря меньшему весу его можно легко транспортировать без повреждений.
• Увеличить или уменьшить длину ворса можно легко и недорого.
• Не требует тяжелой техники и квалифицированного персонала.
• Свая легко вставляется в почву.
• При необходимости ворс можно легко вытащить.

Недостатки:

• Разрушение сваи глиной, морской водой или насекомыми.
• Такая свая не выдерживает большей нагрузки и не может использоваться в качестве опорной сваи.
• Установка деревянной сваи в твердые слои грунта невозможна.
• Трудно получить требуемую длину и размер свай.
• Если сваю не обработать, то ее прочность будет очень низкой, а срок службы меньше.

В этом типе свай два разных материала помещаются в землю друг на друга, и обе сваи работают вместе. ex – сочетание дерева и бетона

В этом сочетании дерева и бетона используются преимущества долговечности бетона и более дешевой древесины.

Нижняя часть такого столба выполнена из дерева.

Преимущества:

• Это дешевле.
• Его можно легко создать.
• Там, где другие типы свай неудобны, можно использовать комбинированные сваи, соответствующие типу земли.

Недостатки:

• Прочность сваи слабая, если свая не имеет надлежащего соединения между двумя разными материалами при формировании сваи.

в этом типе сваи проделывают отверстие в земле и заполняют ее песком. Если песок окружен, то его несущая способность слишком высока, и он становится несжимаемым.

Диаметр кучи песка обычно составляет 30 см. Сверление отверстия с помощью деревянной сваи или авгура или закрытой сваи в земле. В этом зале засыпается влажный песок, и песок надлежащим образом уплотняется. Оголовковую часть сваи заполняют бетоном, чтобы песок не вытекал из сваи.

Песчаная куча обычно укладывается под колонной конструкции на расстоянии от 2 до 3 м от центра к центру. Длина этой сваи не должна превышать ее диаметр в 12 раз. Песчаная куча может выдерживать нагрузку до 100 тонн/м2.

Преимущества :

• Такие сваи экономичны для небольших домов и дорожных насыпей.
• Простота сборки.
• Вместо песка можно использовать гравий.
• Влияние грунтовых вод и подземного горения отсутствует.

Недостатки:

• Такие сваи не подходят для мягкого грунта.
• Где возможность эрозии там не удобно.
• Не подходит для сейсмоопасных регионов.

ЧИТАЙТЕ ТАКЖЕ : Что такое ферроцемент? Применение, способ построения Использование.

Онлайн-курсы PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов HVAC; не только экологические курсы или курсы по энергосбережению

.»

Рассел Бейли, ЧП

Нью-Йорк

«Это укрепило мои текущие знания и научило меня нескольким новым вещам в дополнение к

знакомству с новыми источниками

информации.»

Стивен Дедак, ЧП

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они очень быстро отвечали на вопросы.

Это было на высшем уровне. Буду использовать

снова. Спасибо.»

Блэр Хейворд, P.E.

Альберта, Канада

«Простой в использовании веб-сайт. Хорошо организовано. Я действительно воспользуюсь вашими услугами снова.

Я передам название вашей компании

другим сотрудникам».

Нью-Йорк
