Ширина фундамента для дома из газобетона: Ширина ленточного фундамента для дома из газобетона. Особенности и нормы

Фундамент под газобетон: ширина и усадка газобетона

Здравствуйте, уважаемые эксперты. Я начинаю строить загородный дом, и в качестве основного материала выбрал газобетонные блоки. Прочитал, что в таких случаях лучшим решением считается свайно ростверковый фундамент под газобетон. Но не понял – почему именно он. Не могли бы вы разъяснить этот вопрос.

Дом будет размером 8х10 метров, двухэтажный. Здесь строят в основном на ленточном фундаменте, я тоже считаю его более надежным.

И ещё один вопрос: можно ли использовать газобетонные блоки для фундамента или цоколя?

Александр

Дом из газобетона

Здравствуйте, Александр. В вашем случае, самое главное – обеспечить прочное основание, чтобы усадка дома из газобетона происходила равномерно. Потому что иначе нарушится жесткая связка блоков друг с другом, и стена треснет. Но обо всем по порядку.

Содержание статьи

• Виды фундаментов и их преимущества
  • Лента и монолитная плита
  • Столбы и сваи
• Расчет столбчатого фундамента
• Резюме

Виды фундаментов и их преимущества

Решая, какой фундамент лучше для газобетона, можно остановиться на ленточном мелкозаглубленном или монолитном основании небольшой толщины. Потому что газоблоки не создают на него большой нагрузки, обладая массой в несколько раз меньшей, чем у кирпича.

Ещё более экономичными по финансовым и трудовым затратам станут столбчатые или свайные фундаменты с ростверком. Но выбор любого из них должен ориентироваться на тип грунта.

Вы не уточнили этот момент в своем вопросе, поэтому давайте рассмотрим все возможные виды фундаментов и приоритеты их устройства.

Лента и монолитная плита

Ленточный или монолитный фундамент под газобетонные блоки – наиболее затратные варианты. Причем, как по расходу материалов (бетон, арматура), так и по трудозатратам и себестоимости. Их целесообразно устраивать только под здания малой площади.

Для справки. Если на вашем участке песчаный пучинистый грунт, характеризующийся значительными сдвигами при замерзании и оттаивании, фундамент ленточный под газобетон – единственно правильный выбор. А монолитная бетонная плита закладывается под такое строение при высоком стоянии грунтовых вод.

Если вы решили остановиться на одном из этих вариантов, имейте в виду, что:

• Лента должна быть монолитной, а не сложенной из фундаментных блоков. Технологические швы между ними в местах стыковки не настолько прочны, чтобы целостность ленты сохранилась при проседании грунта.

Монолитный ленточный фундамент

• Делать фундамент из газобетона тем более нельзя, так как этот материал очень гигроскопичен и под воздействием грунтовых вод теряет прочность.
• Для дома с вашими параметрами достаточно мелкозаглубленного фундамента глубиной 60-70 см. Под одноэтажное здание его можно заглубить всего на полметра.

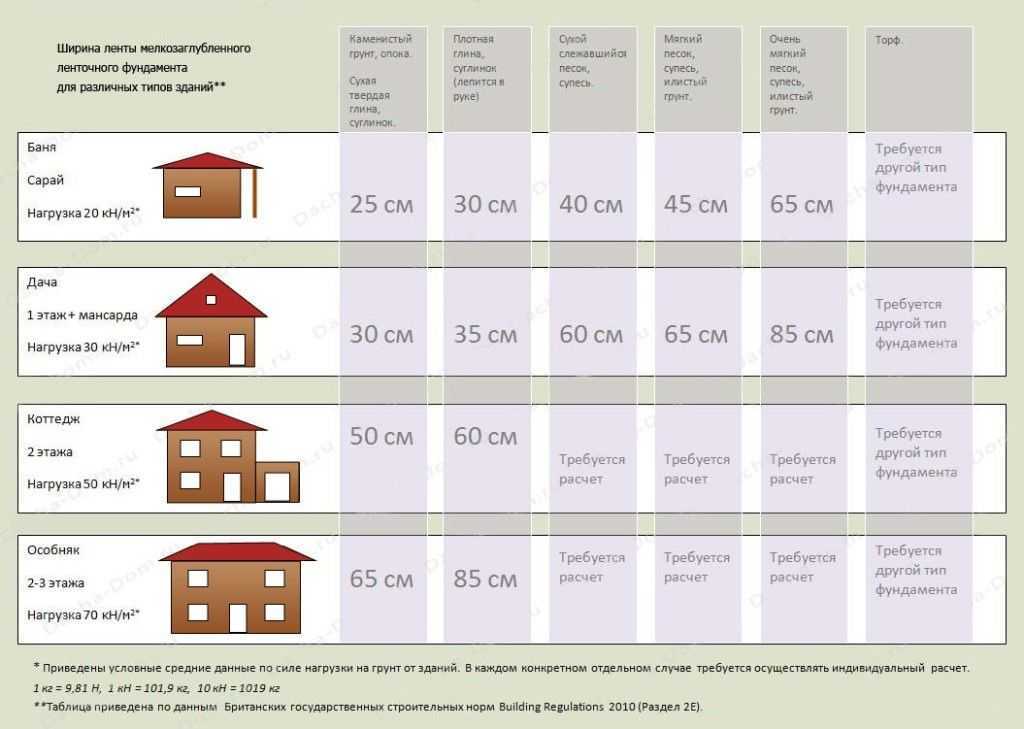

• Ширина фундамента под газобетон зависит от толщины стен с наружной и внутренней отделкой. Обычно она составляет не более 40-50 см.
• Высота монолитной плиты для двухэтажных строений – 50 см, для одноэтажных – 40 см.

Для справки. Если вы планируете сделать под домом подвал, монолитная плита вам не подходит, а ленточный фундамент придется делать стандартной глубины: на 20 см ниже уровня промерзания грунта.

Монолитная плита

Столбы и сваи

Более экономичными, но от того не менее надежными, являются столбчатые или свайные основания с ростверком. Отвечая на вопрос, какой фундамент лучше для газобетона, многие строители называют именно эти варианты. Потому что, по сути, ростверк – это та же монолитная железобетонная или металлическая лента, расположенная под всем зданием по его периметру, и равномерно распределяющая нагрузку от него на основание.

Схема устройства столбчатого фундамента

К преимуществам таких фундаментов так же можно отнести:

• Возможность строительства на сложных грунтах;

Совет. На очень сложных (мерзлых, слабых, пучинистых или обводненных) грунтах, лучше всего использовать винтовые сваи. Вы можете посмотреть про винтовой свайный фундамент для газобетона видео, размещенное ниже.

• Возможность устройства фундамента в любое время года;
• Экономный расход материалов;
• Простота и скорость возведения своими руками;
• Хорошая устойчивость;
• Усадка газобетона происходит равномерно, не приводя к напряжению в толще стен и их разрушению.

Монолитные армированные столбы или сваи устанавливают по периметру будущего строения на глубину, превышающую уровень промерзания грунта.

Инструкция гласит, что они обязательно должны располагаться:

• Под углами дома;
• В точках с повышенной нагрузкой;
• В местах пересечения перегородок со стенами фасадов;
• Расстояние между соседними элементами 1,5-2,5 метра.

На фото винтовые сваи с ростверком из стального швеллера

Для устройства железобетонного ростверка, раствор заливается в опалубку с установленным в ней арматурным каркасом. Его высота делается не менее 50 см.

Для фундамента под небольшое одноэтажное строение берут бетон М150, для более массивных и высоких зданий больше подходит бетон марок М200 и М250. Цена такого фундамента ощутимо ниже, чем у ленточного или монолитного, поэтому он и более популярен.

Расчет столбчатого фундамента

ШАГ 1.

Расчет фундамента

Расчитать общее кол-во столбов на дом (расчет кол-ва столбов без учета веса фундамента)

Расчитать общее кол-во бетона и арматуры на столб + состав бетона + кол-во замесов в бетономешалке (расчет кол-ва столбов с учетом их веса)

Расчитать общее кол-во бетона и арматуры на ростверк + состав бетона + кол-во замесов в бетономешалке

Расчитать общее кол-во бетона и арматуры на столб и ростверк (расчет кол-ва столбов с учетом веса фундамента)

Геометрия подошвы столба

Диаметр подошвы столба [d], м м

Глубина заложения столба, м м

ШАГ 2.

Основные сведения о грунтах основания СП 22.13330. 2011 (СНиП 2.02.01-83)

Прочностные характеристики грунта известны (данные испытаний)

Прочностные характеристики грунта неизвестны (табличные значения Ro)

Нахождение сопротивление грунта основания Ro (приложение В СП 22.13330.2011)

Тип грунта основания Песок крупныйПесок средней крупностиПесок мелкий: маловлажныйПесок мелкий: влажный и насыщенные водойПесок пылеватый: маловлажныйПесок пылеватый: влажныйПесок пылеватый: насыщенный водойСупесьСуглинокГлина

Коэффициент пористости [e] 0,50,71,0

Показатель текучести грунта [I_L] IL=0IL=1

Проверки (в разработке)

Проверка прочности подстилающего слоя

Расчет осадки основания методом послойного суммирования

ШАГ 3.

Нагрузки на фундамент

Вес дома (с учетом снеговой и эксплуатационной нагрузки), т т

Резюме

Если что-то в данном ответе осталось для вас непонятным, посмотрите видео в этой статье. Но мы надеемся, что нам удалось объяснить, почему нельзя делать фундамент из газобетонных блоков и почему большинство строителей рекомендуют использовать сваи.

Ширина фундамента под газобетон и кирпич

Фундамент является важной частью любого здания. Для долговечности и надежности постройки требуется правильно рассчитать параметры основания, среди которых — ширина фундамента под газобетон и кирпич. Отличия газобетона от других строительных блоков обусловлены разным составом. При его производстве тяжелые элементы заменяются металлической крошкой и газообразователями. В результате блоки содержат пузырьки, поэтому описываемый материал отличается легкостью. Способность сохранять тепло тоже является преимуществом газобетона.

Содержание

• 1 Порядок строительства фундамента для дома из газобетона
• 2 Уровень заложения
• 3 Этап земляных работ
• 4 Закладка фундамента
  • 4.1 Какие применяют типы фундаментов
  • 4.2 Недостатки ленточной основы

Порядок строительства фундамента для дома из газобетона

Прежде всего следует обеспечить гидроизоляцию фундамента.

1. Усиление газобетонной конструкции. За счет этого увеличивается нагрузка на землю и центр тяжести здания смещается вниз. Кроме того, укрепление стен из газобетонных блоков предотвратит появление трещин.
2. Чистка материала.
3. Устранение неровностей. Осуществляется путем специальной терки.
4. Нанесение грунтовки или шпатлевки.
5. Покрытие блоков несколькими слоями битумной мастики. Минимальная толщина первого слоя — 5 мм, каждого последующего — 2 мм. Особая тщательность требуется для обработки отверстий, через которые проводятся коммуникации, так как эти места самые уязвимые для воды.

Уровень заложения

При расчете данной величины используются следующие факторы:

• Глубина грунтового промерзания. Она определяется особенностями климата и влияет на пучинистость грунта.
• Плотность грунта. Чем она больше, тем меньше глубина фундамента.
• Уровень грунтовой воды. Если он меньше, чем уровень промерзания, тогда данный параметр не учитывается. В противном случае уровень заложения равен глубине промерзания.
• Масса постройки. Чем больше весит здание, тем ниже надо закладывать фундамент. При этом учитывается не только масса строительного материала, но и отделка, снеговая нагрузка, облицовка.

Этап земляных работ

К этому этапу приступают после расчетов. К земляным работам относятся:

1. подготовка территории;
2. разработка и выкапывание котлована;
3. прокладка траншеи;
4. вывоз грунта;
5. благоустройство участка.

Залив фундамента осуществляется в подготовленное в земле углубление. Оно может быть разной конфигурации в зависимости от типа основания:

• Котлован. Ширина составляет 3 метра и больше.
• Траншея. Ширина меньше 3 метров. В длину углубление намного больше, чем в ширину. В траншею заливают ленточный фундамент.
• Яма. В нее укладываются столбы или отдельно стоящий фундамент.

Любое из углублений должно состоять из дна, боковых поверхностей, вертикальных стенок или наклонных откосов. Котлованы, траншеи и ямы должны быть чуть больше, чем размеры фундамента. Глубина зависит от уровня грунтового промерзания и должна его превышать.

Перед началом работ необходимо:

1. убрать мусор, деревья, пни, кустарники;
2. демонтировать старые постройки;
3. обеспечить возможность для подъезда техники.

Есть два способа разработки грунта:

• Ручной. Используется в тех случаях, когда малые объемы работ или нет подъездных путей для спецтехники. Грунт разрабатывают лопатами и заступами. Ускорить работы можно с помощью электрических и пневматических лопат, отбойных молотков, ломов.
• Механизированный. Работы осуществляются с помощью экскаваторов, рыхлителей, бурильных машин, бульдозеров, вспомогательных машин для транспортировки грунта.

После того как котлованы, траншеи или ямы вырыты, требуется рассортировать выбранный грунт. Растительная часть срезается в начале работы. Она плохо утрамбовывается, поэтому ее не засыпают обратно. Для образования дна применяют песок. После того как фундамент будет залит, потребуется засыпать пустоты вокруг него и хорошо уплотнить участок. При выполнении земляных работ необходимо соблюдать технику безопасности:

1. применять безопасные способы погрузки грунта в транспортное средство;
2. не проезжать через место, подверженное обрушению;
3. укреплять грунт;
4. правильно разбирать крепления;
5. предотвратить падение по откосам камней и грунта на людей, находящихся в углублении.

Закладка фундамента

Какие применяют типы фундаментов

Различают следующие виды фундамента:

• столбчатый;
• свайный;
• ленточный;
• плитный.

Наименьший уровень заложения любого основания составляет такое значение, как 0,5 м от уровня планировки. Опишем каждый тип фундамента подробно. Столбчатое основание является системой столбов. Шаг возведения находится в интервале от 1,2 м до 2,5 м. Столбы устанавливаются в наиболее ответственных точках — в местах максимальной нагрузки здания. Опоры объединяют с помощью обвязочных балок. Их укладывают на столбы. Рассмотренный тип основания используется в легких, неподвижных, непучинистых грунтах.

Свайное основание выбирают для слабого грунта, наклонных и неровных местностей. Оно формируется с помощью свай, которые находятся на расстоянии друг от друга. Оголовки свай соединяются с помощью балки.

Ленточный фундамент состоит из железобетонной ленты. Она проходит в тех местах, в которых должны находиться несущие стены дома. Для того чтобы определить, какой ширины должен быть ленточный фундамент, необходимо знать толщину несущих стен, площадь подошвы основания и укрепление бетона. Плитное основание отличается высокой прочностью. В этом типе фундамента наблюдается оседание плиты на 1 — 1,2, так как грунтовое промерзание происходит неравномерно. Поэтому выбирается плита жесткая на изгиб. Кроме этого ее укрепляют с помощью арматуры.

Недостатки ленточной основы

Среди недостатков ленточного монолитного основания:

1. немалые расходы материала;
2. большие объемы земляных работ;
3. повышенная трудоемкость.

Указанные недостатки компенсируются преимуществом — простотой производства.

3 типа бетонных фундаментов | Какой толщины должен быть бетонный фундамент? | Бетонный подрядчик | Уолнат-Крик, Калифорния

Основы фундамента

Под каждым зданием есть фундамент, и под большинством фундаментов есть фундамент. Большую часть времени мы воспринимаем фундамент как должное, и, как правило, мы можем: стандартный 16- или 20-дюймовый фундамент может выдержать больше, чем относительно легкий обычный дом для типичных почв.

С другой стороны, если вы строите на мягком глинистом грунте или если под частью вашего основания есть мягкая зона, то могут возникнуть проблемы. В условиях плохой несущей способности фундамент, который хорошо работает на хорошей почве, не может работать так же хорошо. Мы не часто видим полное разрушение, но когда несущая способность грунта мала, нередко наблюдается чрезмерная осадка.

Когда весь дом оседает устойчиво и справедливо, нет ничего страшного в каком-либо дополнительном оседании; но если урегулирование неравное (дифференциальное урегулирование), может возникнуть ущерб. Каркасный дом с деревянным сайдингом и внутренней отделкой из гипсокартона может выдержать до 1/2 дюйма дифференциального смещения фундамента, но даже 1/4 дюйма неравномерной осадки могут вызвать трещины в кирпичной кладке, плитке или штукатурке.

Больше всего неприятностей вызывают необычные обстоятельства. Подрядчик сталкивается с необходимостью решения, когда фундамент заложен не по центру, так что стена теряет свою силу, когда вы обнаружите мягкую зону на месте или когда размер основания слишком мал. Когда вы думаете, что проблема впереди, вы знаете, что должны позвонить инженеру и остановиться. Поэтому, если риск невелик, вы хотите, чтобы работа продолжалась.

В этих сложных ситуациях полезно знать несущую способность грунта и причины, лежащие в основе правил проектирования фундаментов. Меньшие ошибки в очень тяжелых почвах, вероятно, не имеют большого значения. Тем не менее, на бедных или малоплодородных почвах лучше быть очень осторожным — некоторые решения, придуманные подрядчиками, могут не сработать.

Насколько глубоким должен быть бетонный фундамент?

В большинстве случаев строительство базы — это не работа своими руками. Необходимы земляные работы, часто глубиной в несколько футов и много бетонных работ. Существуют различные виды фундаментов. Один — подвал. Стволовые стенки по периметру (и в промежуточных промежутках) особые. Бетонные плиты — это другое; они могут быть построены в форме буквы Т с вертикальной стеной под плитой или «на месте» с одним слоем бетона, который утолщается по краям снаружи. Оба бетонных фундамента нуждаются в наиболее важном аспекте строительства фундамента — стабильном основании.

Шаг 1:

Определите «линию промерзания» вашего района. Это точка, в которой почва никогда не замерзает. Различается. В более холодных местах земля никогда не замерзает. Морозная линия может иметь глубину 3 или 4 фута в более холодных местах и ​​более. Постройте траншеи под этой линией с верхней частью тротуара, чтобы асфальт не вздымался и не прогибался, когда земля замерзает и оттаивает.

Шаг 2:

Определитесь с формой основания. Фундаменты могут быть глубокими и мелкими. Использование неглубокого основания, под которым почва стабильна и относительно ровная, без значительных уклонов или проблем с дренажем. Использование глубокого фундамента в местах со слабой устойчивостью грунта, на склонах холмов, в зонах затопления или в других местах, где более мелкий фундамент может наклониться или проскользнуть. Выройте глубокий скальный фундамент или укрепите его сталью, кессоном или пирсом.

Шаг 3:

Спланируйте фундамент в соответствии с требованиями дома. Начните любой вид фундамента с рытья фундаментов шириной не менее 2 футов и глубиной до линии промерзания; для некоторых фундаментов может потребоваться дополнительная ширина, некоторые до 6 футов в длину. Адаптируйте основание к масштабу здания. Для основания шириной 8 дюймов и высотой 8 дюймов подойдет одноэтажный гараж; для двухэтажного дома потребуются измерения не менее 10 дюймов. Ознакомьтесь с муниципальными строительными нормами и правилами для уникальных размеров фундаментов и различных конструкций.

Этап 4:

Установите фундаменты и опоры с помощью арматурных стержней. Поместите арматуру вертикально и горизонтально в оба; расположите опорную арматуру вертикально, чтобы она упиралась в стену фундамента. Начните фундамент с плотно утрамбованного базового слоя гравия. При заливке бетонного фундамента используйте механический вибратор для усадки бетона и удаления воздушных карманов, которые могут его ослабить.

Фундаменты зданий в соответствии с применимыми нормами

Опалубка для фундаментов устанавливается в соответствии с местными нормами или в соответствии с указаниями

Фундаменты распределяют нагрузку от конструкции на землю и в большинстве случаев устанавливаются либо инженером, либо архитектором. Они регулируются, стандартизируются и проверяются местными чиновниками строительных норм и правил. Они сильно различаются по стране. Если вы планируете строить в районе, где нет ограничений в отношении размера фундамента и стандартов армирования, BuildBlock рекомендует вам обратиться к местному инженеру-строителю, чтобы указать ваши требования к нагрузке и размеры фундамента. Этот шаг позволит избежать дорогостоящих структурных проблем и гарантирует, что ваша конструкция будет стоять на надлежащем фундаменте. Имейте в виду, что существует множество факторов, влияющих на дизайн фундамента. Большинство профессионалов в области строительства обращаются за услугами инженера-строителя.

Существует множество факторов, влияющих на конструкцию фундамента:

• Несущая способность грунта и тип грунта
• Загрузка конструкции
• Соответствие коду
• Правильное армирование
• Морозные линии
• Контроль влажности

BuildBlock настоятельно рекомендует проконсультироваться с инженером-строителем, знакомым с несущей способностью грунта в вашем регионе, для точного проектирования фундамента. Поскольку разные инженеры рекомендуют различную толщину и ширину фундамента, для вашего удобства мы предоставляем две таблицы фундаментов.

Предлагаемый BuildBlock минимальный бетонный фундамент для стен ICF

BuildBlock предоставляет следующую информацию о размерах фундамента. Для достижения наилучших результатов обратитесь к местным нормам или инженерным решениям для конкретной площадки.

ВЫШЕ УРОВНЯ	Несущая способность грунта (psf) 2 этажа
ПРОФИЛЬ	ул. (плф)	1000	1 500	2000	2 500	3000
ВВ-400	3 130	Ш = 38 дюймов В = 12 дюймов	Ш=28” В=12”	Ш = 20 дюймов В = 10 дюймов	Ш = 16 дюймов В = 8 дюймов	Ш = 16 дюймов В = 8 дюймов
ВВ-600	3 130	Ш = 38 дюймов В = 12 дюймов	Ш=28” В=12”	Ш = 20 дюймов В = 10 дюймов	Ш = 16 дюймов В = 8 дюймов	Ш = 16 дюймов В = 8 дюймов
ВВ-800	3 550	Ш=43” В=13”	Ш = 32 дюйма В = 12 дюймов	Ш = 24 дюйма В = 12 дюймов	Ш = 19 дюймов В = 10 дюймов	ширина = 16 дюймов высота=9 дюймов

НИЖЕ	Несущая способность грунта (psf)
ПРОФИЛЬ	ул. (плф)	1000	1 500	2000	2 500	3000
ВВ-400	3 130	Ш = 38 дюймов В = 12 дюймов	Ш=28” В=12”	Ш = 20 дюймов В = 10 дюймов	Ш = 16 дюймов В = 8 дюймов	Ш = 16 дюймов В = 8 дюймов
ВВ-600	3 130	Ш = 38 дюймов В = 12 дюймов	Ш=28” В=12”	Ш = 20 дюймов В = 10 дюймов	Ш = 16 дюймов В = 8 дюймов	Ш = 16 дюймов В = 8 дюймов
ВВ 800	3 550	Ш=43” В=13”	Ш = 32 дюйма В = 12 дюймов	Ш = 24 дюйма В = 12 дюймов	Ш = 19 дюймов В = 10 дюймов	Ш = 14 дюймов В = 9 дюймов

НИЖЕ	Несущая способность грунта (psf) 2 этажа
ПРОФИЛЬ	ул. (плф)	1000	1 500	2000	2 500	3000
ВВ-400	4 670	Ш = 56 дюймов В = 16 дюймов	ширина = 36 дюймов В=14”	Ш=28” В=12”	Ш = 23 дюйма В = 11 дюймов	Ш = 18 дюймов В = 8 дюймов
ВВ-600	4 670	Ш = 56 дюймов В = 16 дюймов	Ш = 36 дюймов В = 14 дюймов	Ш=28” В=12”	Ш = 23 дюйма В = 11 дюймов	Ш = 18 дюймов В = 8 дюймов
ВВ-800	5 310	Ш=64 дюйма В=18 дюймов	Ш=43” В=15”	Ш = 32 дюйма В = 13 дюймов	Ш = 26 дюймов В = 12 дюймов	Ш = 22 дюйма В = 11 дюймов

Примечание: BuildBlock Building Systems не несет ответственности за требования к фундаменту. Каждая география имеет различные почвы и сейсмические условия. Эти графики приведены только для справки. На этой диаграмме предполагается бетон на 3000 фунтов на квадратный дюйм. Для стен больше 8 дюймов и стен из шпона проконсультируйтесь со своим инженером.

Предписывающий метод для изоляции бетонных форм

Для СИ: 1 фут = 0,3048 м | 1 дюйм = 25,4 мм | 1 фунт/кв. фут = 47,8804 Па

¹  Минимальная толщина основания должна быть больше одной трети ширины основания, 6 дюймов (152 мм) или 11 дюймов (279 мм), если требуется дюбель в соответствии с Разделом 6.0. .
² Фундаменты должны иметь ширину, обеспечивающую номинальный выступ в 2 дюйма (51 мм) от любой поверхности бетона в стене до края фундамента.
³ Значения в таблице основаны на ширине здания 32 фута (9,8 м) (пролеты пола и крыши).
⁴ Стены подвала не должны учитываться как этаж при определении ширины фундамента.
⁵ Фактическая толщина указана для плоских стен, а номинальная толщина указана для вафельных и сетчатых стен. Обратитесь к разделу 2.0 для получения информации о фактической толщине и размерах вафли/сетчатой ​​сетки.
⁶ Применяется также для плоской стены фундамента ICF толщиной 7,5 дюйма (191 мм) или толщиной 9,5 дюйма (241 мм), поддерживающей 3,5 дюйма (88,9 дюйма).-мм) толстые плоские истории МКФ.
⁷ Применяется также для плоских этажей стены ICF толщиной 9,5 дюймов (241 мм), поддерживающих плоские этажи ICF толщиной 5,5 дюймов (140 мм).

О ступенчатых основаниях

Одной из выдающихся особенностей формы BuildBlock является ее полностью симметричный веб-дизайн. Это означает, что две одинаковые формы половинной высоты получаются, когда форма разрезается пополам по горизонтали.
Эта функция особенно полезна для ступенчатых фундаментов — изменение высоты на уровне фундамента. Планируйте свои ступени с шагом в один блок высоты (16 дюймов) или половину высоты блока (8 дюймов). Это обеспечит легкий переход и правильное выравнивание форм. Это также устраняет потраченные впустую формы.

Фундаменты BuildBlock Деталь

Фундаменты для заливки

Залейте бетон в опалубку. Следует соблюдать осторожность при уплотнении бетона, чтобы исключить пустоты или сотовую структуру.

Когда ваш фундамент выкопан, и вы разместили и связали арматуру, вы готовы к осмотру фундамента (если применимо) и звонку в местный поставщик бетона.
