Электропроводка — это все кабеля, по которым электричество поступает к энергопотребителям. Также к проводке относится различное электрооборудование, крепления, защитные устройства. От качества электропроводки зависит не только комфорт энергопользователей, но и пожарная безопасность. Чтобы сделать электрическую проводку в доме из газобетона раз и навсегда и в будущем избежать штробления стен к выбору схемы электропроводки и ее монтажу нужно подойти продуманно и ответственно.

Система электроснабжения в России трехфазная (380 В). Однофазное напряжение (220 В) в обычной розетке — это фазное напряжение одной из трех фаз. По линиям ЛЭП к дому из газоблока подходит электричество с огромным напряжением — 10 000 В.

Электричество поступает в понижающий трансформатор, из которого расходится 4 провода(3 фазных + 1 нулевой). В дом проводится 2 провода: фазный и нулевой. Оба провода попадают в вводный щиток, в котором установлен автомат и ограничитель напряжения для защиты электросети от резких перепадов, например в случае попадания молнии. Также в щитке происходит заземление. Причем заземление выполняется до автомата. Непосредственно в дом из газобетона уходит трехжильный кабель, от которого и ведется вся разводка.

Электропроводка частного дома включает следующие элементы:

  • электрощиток;
  • распределительные короба;
  • мощные приборы-энергопотребители;
  • осветительные приборы;
  • выключатели и розетки.

Соединяются элементы при помощи электрического кабеля нужного сечения.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115м²

Подробнее

Самый важный элемент электропроводки — распределительная коробка. Это устройство, в котором размещаются кабели, выполняется их соединение, разводка и т.д. Другими словами это — точка разветвления проводов, отсюда кабеля идут к приборам-потребителям электроэнергии, к выключателям и розеткам. Функции распределительных коробов в газоблочном доме:

  • равномерное распределение нагрузки от энергопотребителей;
  • возможность добавления новых энергопотребителей;
  • ремонт и модернизация электрической системы дома.

По типу расположения распределительные короба делятся на два типа:

  1. Встраиваемые (вмурованные) в стены. Это более предпочтительный и удобный вариант. Газобетон легко штробится и вырезать в стене место под коробку не составит труда.
  2. Накладные (наружные). Крепятся на стену с помощью дюбелей или саморезов. В этом случае короб будет на виду, что не совсем эстетично и удобно. Способ применяется для устройства дополнительных коробок в уже эксплуатируемом доме из газоблока, когда штрабление стен не желательно.
Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

По типу используемого материала распределительные коробки бывают металлическими и пластиковыми. Для бытовых условий достаточно короба из пластика с показателем пылевлагозащиты IP 54-56.

Схема электропроводки должна быть не только удобной, но и соответствовать действующим СП 76.13330.2016 и СНиП 31-110-2003. Основные правила, которые нужно соблюдать при разработке схемы прокладки проводки в доме из газобетонных блоков:

  1. Кабели и провода должны располагаться строго вертикально или горизонтально. Не допускается прокладка кабеля под углом, скругленные изгибы. Поворот возможен только под углом 90 градусов. Прямолинейно проложенные провода легко найти для ремонта.
  2. Расстояние выключателей, розеток и других элементов от дверных и оконных проемов должно быть не менее 0.2 метров, от уровня пола — не менее 0. 8 метров, от газовых труб — не менее 0.5 метра.
  3. Для мощных бытовых приборов должны быть предусмотрены отдельные контуры. К таким приборам относят: стиральные машины, водонагреватели (бойлеры), газовые и электрические котлы, насосы, кондиционеры.

Все схемы электропроводки частных домов строятся по одному принципу и различаются только количеством розеток, выключателей, контуров. На схеме указываются места расположения всех энергопотребителей: мощные и маломощные бытовые приборы, светильники, розетки, выключатели. По схеме можно подсчитать требуемое количество автоматов, щитков, УЗО и нужный метраж проводов.

В небольшом одноэтажном домике из газобетона электрощиток может быть один. Для двух-, трехэтажных коттеджей целесообразно монтировать электрощитки отдельно для каждого этажа. При наличии резервного источника питания — генератора лучше расположить электрощиток в подсобном помещении или гараже. Здесь же устанавливается входной рубильник, стабилизаторы напряжения и электросчетчики.

Если в помещении планируется устанавливать мощный прибор с отдельным контуром и много мелких энергопотребителей, например, на кухне, то на входе нужно монтировать распределительный короб. Для жилых комнат короб может быть на несколько помещений.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

При составлении схемы электропроводки в доме из газобетона с трехфазным напряжением не забывайте о пристройках. Баня, гараж, беседка — все это тоже должно освещаться и учитываться при расчете мощности и выборе сечения электрических проводов.

Расчет мощности выполняется очень просто: нужно суммировать мощность всех электропотребителей в доме и прибавить 10% запаса. В Интернете есть специальные калькуляторы, используя которые можно быстро подсчитать мощность. Для бытовой проводки, как правило, используется трехжильный медный электрокабель ВВГнг, ШВВПнг сечением 4-8 мм. Если использовать провода меньшего сечения, то они не будут выдерживать нагрузку и начнут плавиться. В соответствии с требованиями ПУЭ п 7.1.35 минимальное сечение провода для внутридомовой проводки — 2.5 мм.

В зависимости от типа энергопотребителей рекомендуемое сечение кабеля составляет:

  • контуры освещения — 3*1.5 или 3*2 мм;
  • группы бытовых розеток — 3*2.5 мм;
  • электроплита — 3*4 мм;
  • кондиционер — 3*2.5 мм;
  • насосы, котлы — 3*4 мм.

Для мощных приборов производитель всегда указывает оптимальное сечение питающего электрокабеля. Исходя из сечения проводов, выбирается номинал автоматов. Для кабеля 2.5 мм — 25 А, менее — не более 16 А.

Для прокладки проводки в газобетоне выполняются штробы — выемки под короба, подрозетники и провода. Устройство красивых ровных штроб возможно только при использовании штробореза. Теоретически можно использовать перфоратор, но делать всю проводку в доме таким способом весьма трудоемко и затратно: разоритесь на круги, и пыль будет стоять буквально «столбом».

Поэтому даже самый маломощный или ручной штроборез справится лучше. Перед началом штробления нужно на стенах и полу сделать разметку. Это поможет не отклониться от в сторону и выполнить штробы строго в горизонтальном или вертикальном положении. Глубина штробы составляет 2-3 см.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150м²

Подробнее

Нужно ли использовать гофру для проводов, идущих в газобетоне? Пластиковая гофра служит для дополнительной защиты кабеля от механических повреждений. Так как провода будут проложены внутри газоблока, и на стене не будут действовать интенсивные нагрузки, то на гофре можно сэкономить. А вот электрокабель, проложенный по полу, лучше заключить в гофру. Провода укладываются в штробы крепятся при помощи дюбель-хомутов, алюминиевой закладки или алебастрового раствора. После укладки кабеля штроба заделывается цементно-песчаным или гипсовым раствором.

Проводка в доме из газобетона — это не сложно и большинство работ можно выполнить своими руками. Работы выполняются на основании схемы, на которой указано расположение всех элементов электропроводки.

  1. Разметка проводки. Используя строительный уровень и рулетку, размечаем будущую проводку прямо на газобетоне. Рисуем места установки подрозетников, распределительных коробов, мощных электроприборов, светильников.
  2. Штробление газоблочных стен. При помощи штробореза, зубила и молотка делаем штробы по намеченной разметке. Вырезаем углубления под розетки и ниши под короба. Штробы и ниши очищаем от пыли.
  3. Установка элементов проводки. Для монтажа потребуются инструменты: пассатижи, кусачки, строительный нож, набор отверток, пресс-клещи, паяльник, тестер, стриппер. Электрические магистрали прокладываем от щитка к потребителям. Для проводов нужно оставлять выпуски для распределительных коробок — по 0.2 метра на каждую. Коробки устанавливаем в ниши и закрепляем на дюбеля или гипсовый раствор. В последнюю очередь осуществляем подключение розеток и выключателей, оснащаем электрощиток автоматами и УЗО.

Автор статьи — строитель, начинающий автор
Виталий Кудряшов

Публикаций у автора
279

Задать вопрос

Задать вопрос эксперту

Email

Вопрос

* — Поля, обязательные для заполнения

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply.

Как провести электропроводку в доме из газобетона — Ремонт и Строительство

Перед выполнением работ по монтажу проводки в газобетонном доме, нужно составить расчет мощности потребления всего дома и по отдельности каждой комнаты. Сумма мощностей всех помещений даст общую потребляемую мощность жилья. Это необходимо для того, чтобы определить параметры вводного кабеля, электросчетчика, общего автоматического выключателя и автоматов, расположенных по участкам или комнатам. Далее мы расскажем, как должна быть выполнена электропроводка в доме из газобетона. Для читателей сам электрик мы предоставили инструкцию с фото и видео примерами.

Выбор схемы

Итак, начнем с выбора схемы подключения потребителей. От нее зависит расход провода для электропроводки, количество комплектующих, а так же надежность и удобство эксплуатации смонтированной разводки. Можно рассмотреть три основные схемы проводки в газобетоне:

  • все розетки и осветительные приборы включены через один автомат;
  • все розетки включены через один автоматический выключатель, а освещение через другой;
  • все розетки одной комнаты включены через отдельный автомат, все освещение через другой (не надо забывать, что бойлер, стиральная машина, электроотопление, электроплита — включаются отдельно от других потребителей).

Наиболее подходящий третий вариант. Схема электропроводки в газобетонном доме может выглядеть так:

Далее нужно определиться с видом прокладки проводки: скрытый или открытый. В каждом случае своя специфика выполнения работ и набор комплектующих для электромонтажа.

Скрытый электромонтаж

Газобетон легкий в обработке материал и для прокладки внутренней проводки, в отличии от бетонных стен, особых проблем не вызывает. Режется он легко как штроборезом, так и обычной «болгаркой», только пыли побольше. Этот этап можно выполнить своими руками.

После этого нужно провести разметку прокладки электропроводки, а также установки розеток и выключателей для всего участка. Необходимо соблюдать одно правило: любая прокладка проводится только горизонтально или вертикально, соединяясь под углом 90 градусов. Никаких диагональных схем прокладки в доме быть не должно.

Согласно составленной схемы электрик создает штробы, вырезает посадочные места под выключатели, розетки, бра, настенные светильники. В подготовленном газобетоне замуровывает электротехнические комплектующие, прокладывает провода, крепит их в штробах с помощью хомутов, как показано на фото ниже. После этого заполняет пустоты строительным раствором, выравнивает.

У некоторых хозяев возникает вопрос, как проложить кабель в стене с применением внутренних кабель-каналов или электротехнической гофры. Этот метод приемлем лишь для условий, когда происходят регулярные изменения в схеме электропроводки. Как правило, хорошо продуманная и рассчитанная схема регулярных изменений не требует и прокладка по заготовленным ранее каналам не производится. Огромным минусом является то, что для прокладки гофры нужно будет бить штробу в газобетоне на 1,5-2 см глубже. В случае выхода из строя участка кабеля также нет никакой гарантии, что с помощью встроенных кабель-каналов или замурованной гофры удастся восстановить электрическую сеть. Это справедливо для монтажа проводки в газобетонных стенах и в стенах из кирпича или бетона.

Как провести электричество по потолку? Если стены в доме выполнены из газобетона, то потолок может быть выполнен:

  • монолитным;
  • установлены железобетонные перекрытия;
  • смонтированы деревянные перекрытия.

В зависимости от вида межкомнатного перекрытия нужно выбрать способ, как сделать соединение проводов к люстрам, потолочному освещению. Если потолок монолитный, то при его изготовлении должны были предусмотреть каналы для прокладки электропроводки. В этом случае достаточно воспользоваться готовым решением. В случае установленных железобетонных перекрытий заводского изготовления – можно воспользоваться технологическими отверстиями, которые заранее предусмотрены. Если же это деревянные перекрытия, то необходимо провести открытую прокладку с выполнением всех требований ПУЭ. О том, как провести электропроводку в деревянном доме, мы рассказывали в отдельной статье.

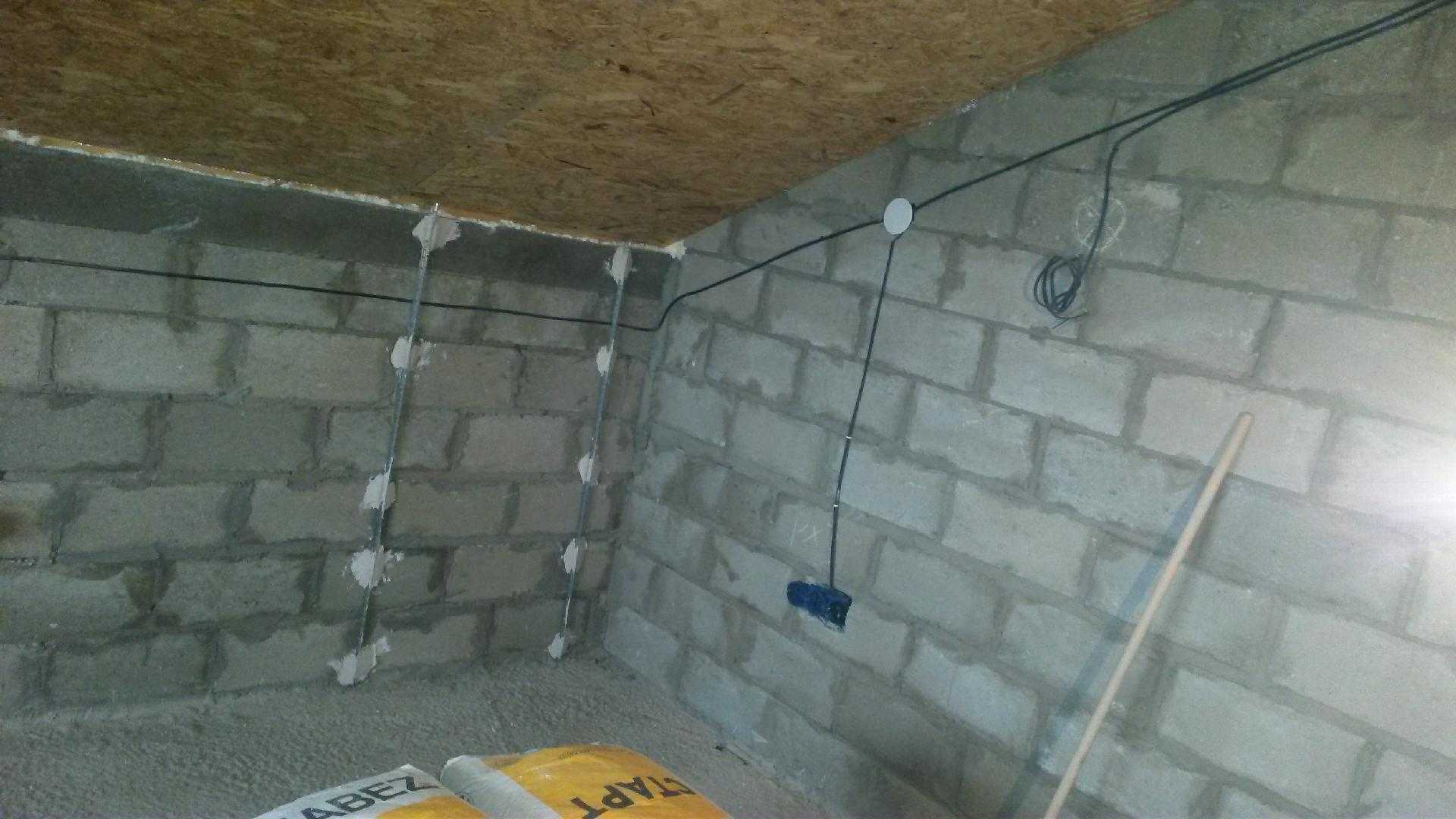

На фото ниже демонстрируется еще один популярный вариант разводки электрики в газобетонном доме — по полу:

В этом случае кабель нужно дополнительно защитить черной гофрой (она более прочная). О том, как проложить проводку по полу, мы также рассказывали отдельно.

Открытый электромонтаж

Прокладка открытой электропроводки в доме из газобетона проводится в случае ограничения по времени и нежелании пылить. Этот вид выполнения работ намного проще и может применяться для стен как из газоблока, так и деревянных, согласно требованиям ПУЭ. Все комплектующие приобретают для открытой проводки, провода должны быть рассчитаны на максимальную расчетную нагрузку и иметь двойную изоляцию. Все розетки, выключатели, соединительные коробки устанавливают на поверхность стены и закрепляют их. Под них устанавливают деревянные дощечки, с прокладкой из асбеста или подобного несгораемого материала (асбест, фторопласт), или готовые сегменты из негорючего материала. Кабель для для рекомендуем выбрать ВВГнг, он является негорючим, что дополнительно обезопасит ваш жилой дом от возгорания. Вся разводка и монтаж выполняется подобно монтажу скрытой электропроводки в газобетоне, за исключением того, что провод прокладывают по поверхности стены в плинтусе, желобах, гофре или на диэлектрических изоляторах. Соединение проводников выполняет электрик с помощью клеммников, сварки или опрессовки.

Выполнение работ по монтажу проводки в доме из газоблока должен проводить специально обученный персонал — электрик, во избежание возможных неисправностей в процессе эксплуатации. На видео примерах ниже доступно рассмотрены все этапы прокладки электрики в газобетонном доме:
