что это такое, основные виды и правила монтажа

Выясняем, что такое перемычки для газобетонных блоков, их основные виды и как они подбираются. Правильное использование и монтаж перемычек во время строительства дома из газобетонных блоков. Читайте статью до конца, и вы узнаете о том, какие виды перемычек существуют, на какие варианты обращать внимание при покупке и каких правил требуется придерживаться при монтаже изделий.

Перемычки являются неотъемлемым элементом при строительстве любых домовИсточник www.ytong.ru

Что это такое

Перемычка представляет собой конструктивный элемент, который чаще всего используется для создания дверных и оконных проёмов. Изделие устанавливается в верхней части проёма, после чего на него осуществляется дальнейшая кладка кирпича, газобетонного блока или любого другого строительного материала. Среди задач, которые решает перемычка, выделяют:

  • придание максимальной надёжности конструкции стены;
  • создание формы оконной выемки;
  • создание основания для дальнейшего строительства.

На перемычку оказывается крайне высокая нагрузка, поэтому к данному изделию выдвигаются крайне высокие требования по прочности.

Перемычка может создаваться посредством заливки бетона в опалубку прямо на местеИсточник klademkirpich.ru

На рынке реализуются разные по прочности и несущей способности балки. Расчёт всех материалов и конструктивных элементов, которые потребуются при строительстве, производится заранее. Специалисты учитывают, какая нагрузка будет давить на перемычку и подбирают подходящий вариант.

Основные виды

Оконные перемычки классифицируются по материалу исполнения и типу сборки. Существуют готовые варианты, которые изготавливаются в монолитном виде на производстве. Также выделяют сборные перемычки, которые создаются прямо во время монтажно-строительных работ.

Для создания оконных проёмов во время строительства дома из газобетонных блоков могут использоваться следующие варианты:

  • монолитные железобетонные;
  • монолитные газобетонные;
  • сборные из металлического уголка;
  • сборные из U-образных элементов.
Внешний вид и габариты отдельно взятых U-блоковИсточник www.stroyportal.ru

У каждого вида перемычек имеются свои преимущества и конкретные условия, в которых он может применяться.

Железобетонные

Железобетонные перемычки отличаются высокой несущей способностью, большой массой и повышенной сопротивляемостью к неблагоприятным внешним воздействиям. При создании конструкция дополнительно армируется для получения максимально высоких прочностных характеристик.

Маркировка и размеры железобетонной перемычки отражаются в названии. Маркировка даёт информацию об основных характеристиках. Сокращения, которые используют все производители монолитных изделий, регламентированы ГОСТом. Например, в названии 2ПБ10-1 цифра 2 означает размер поперечного сечения, ПБ – тип изделия (бывают брусковые – ПБ, плитные – ПП, балочные – ПГ), цифра 10 – длину в дециметрах, цифра 1 – расчётную нагрузку в кН/м.

Некоторые варианты ЖБИ оборудованы строповочными петлями для более удобной погрузкиИсточник зжби4.рф

Минусом данного вида балок является высокая теплопроводность. Их можно использовать, только если в дальнейшем планируется создавать качественное утепление стен и всей конструкции в целом.

Газобетонные

Для создания оконных проёмов в частном доме достаточно часто используются брусковые газобетонные изделия. Среди их плюсов выделяют маленький вес, высокую несущую способность, низкую теплопроводность (такая же, как и у газобетонных блоков), простой монтаж.

Недостатком перемычек из газобетона является их более высокая цена по сравнению с аналогами. Однако при возведении частного дома не требуется создание большого количества оконных проёмов (как, например, в многоквартирном доме), поэтому покупка нескольких балок по чуть более высокой цене не приводит к существенному увеличению общих затрат на строительство.

Сборная конструкция из U-блоков

Сборные конструкции отличаются гораздо более низкой стоимостью, однако при их монтаже потребуется прилагать больше усилий. U-образный блок представляет собой несъёмный опалубочный элемент, который имеет свободную полость внутри.

Во внутреннюю полость могут укладываться теплоизоляционные материалы или заливаться бетон.Источник fabrika-betonov.ru

Перемычка из U-блоков создаётся следующим образом:

  • Осуществляется сборка блоков и их соединение друг с другом.
  • В полости размещается арматурный каркас.
  • Внутрь блоков заливается бетон. Заливку можно осуществлять как на земле, так и на месте конечной установки.

Из U-блоков можно создавать конструкции нужной ширины и длины без каких-либо проблем. Минусом использования блоков являются временные затраты. После заливки бетона нужно будет ждать, пока он наберёт прочность, и только потом продолжать строительство.

Перемычка из металлических уголков

Наиболее простым сборным вариантом считается перемычка, созданная с использованием металлических уголков. Данные изделия применяются для создания основы для укладки газобетонных блоков. Чаще всего для основы используется стальной профиль.

Среди преимуществ перемычки из уголка в стене из газобетона выделяют:

  • крайне низкую стоимость;
  • быстрый монтаж;
  • надёжность.
Подбор профиля с необходимыми размерами и эксплуатационными характеристиками возможен только после точных замеровИсточник www.megapolys.com
Идеальный проект дома из газобетона – какие моменты учесть при проектировании?

Газобетонные блоки, соединённые друг с другом, после высыхания раствора набирают достаточно высокую прочность. Металлическая основа значительно повышает их несущую способность. Минусом данного решения является подверженность стали коррозии.

Подробнее о возведении конструкции из уголков в видео:

Как правильно подобрать

Чтобы правильно подобрать наиболее подходящее решение, необходимо обращать внимание на характеристики перемычки. Среди наиболее важных параметров выделяют:

  • материал исполнения;
  • уровень прочности;
  • габариты.

После определения требуемого размера и прочностных характеристик необходимо обратиться в компанию, которая занимается производством различных строительных материалов и элементов. Для работ можно приобретать готовые варианты, заказывать создание монолитной конструкции под индивидуальные параметры или покупать сборные элементы. Подбор размера железобетонной перемычки осуществляется под каждый оконный проем индивидуально.

Строительство коробки из газобетона бригадой профессиональных строителей занимает около 2-3 месяцевИсточник house-hands. ru
Штукатурка для газобетона: особенности внутренней и наружной

Необходимый уровень прочности определяется, исходя из веса всех элементов перемычки и массы оставшейся части стены, которая будет возведена над изделием. Стоит отметить, что при расчёте нужно учитывать, что в зимний период времени на дом давит снег, поэтому нагрузка на конструкцию становится больше.

Какие перемычки лучше всего подходят для газобетонных блоков

Часто подбор оконных перемычек для газобетона отнимает слишком много времени при планировании. Окончательное решение можно принять, учитывая следующие факторы:

  • имеющийся бюджет;
  • этажность будущего дома;
  • квалификацию строителей.

Железобетонный вариант позволит получить максимально надёжное перекрытие, однако для его подъёма потребуется спецтехника. Балка из ЖБИ может выступать основой для дальнейшего строительства двух- или трёхэтажного дома.

Сборная перемычка из U-блоков может быть создана сразу же в нужном месте без использования подъёмника и крана. Данное решение после набора прочности бетона тоже будет отличаться высокой несущей способностью.

Для одинаковых по размеру и нагрузке оконных проёмов можно использовать схожие по характеристикам конструкцииИсточник www.liveinwood.ru

Выбор перемычки над окнами в доме из газобетона должен осуществляться профессиональными строителями. Выбирать максимально простые варианты можно, если планируется одно- или двухэтажная постройка.

Для максимальной экономии можно использовать металлические уголки. Блоки могут укладываться и без использования уголков и дополнительного укрепления нижнего слоя, если ширина проёма не более 1,7 м. В таком случае оконный проем создаётся при укладывании блоков на временное основание. После того как раствор засыхает, подпорка убирается.


Газобетон или пенобетон: что выбрать для строительства дома – сравнение технологии производства и характеристик материалов

Основные правила монтирования

Конкретные этапы по установке перемычки над окнами зависят от того, какой вид изделия используется. Монолитные конструкции обычно устанавливаются без какой-либо подпорки с нижней части проёма. Сборные конструкции из U-блоков требуют создания временного деревянного помоста на уровне стенового проёма. Это позволяет избежать прогибов до момента, пока залитый бетон не наберёт прочность. Обычно помост держат под сборной балкой около 22 дней.

При использовании материалов с низкой теплопроводностью потребуется минимальное утепление домаИсточник blockhouse66.ru

Среди правил, которых обязательно требуется придерживаться при монтаже, выделяют:

  • при кладке на уголки или на временную опалубку требуется использовать раствор с повышенным уровнем прочности;
  • для монтажа тяжеловесных конструкций необходимо использовать кран;
  • при заливке бетона обязательно применяется арматура;
  • все расчёты производятся заранее и с запасом по прочности;
  • готовые решения приобретаются только в проверенных строительных компаниях, которые предоставляют товар, соответствующий государственным стандартам.

Если перемычка над оконным проёмом будет недостаточной прочности, то дом может начать разрушаться. Создание или монтаж готовой балки – наиболее ответственный момент при кладке стены, от которого зависит общая прочность будущей постройки и её срок службы.

Строительством жилого дома из газобетонных блоков должны заниматься квалифицированные специалисты. Во время расчёта определяются размеры перемычек и их несущие возможности. При формировании оконных и дверных проёмов ни в коем случае нельзя торопиться. Если выбор был сделан в пользу заливки бетона, то нужно обязательно дождаться момента набора полной прочности раствора, прежде чем продолжать работы.

Подробнее о самостоятельном создании и дальнейшем использовании U-блока:


Строительство загородных домов из газобетонных блоков: особенности технологии и цены

Коротко о главном

При строительстве дома нужно уделить особое внимание созданию оконных проёмов, для чего используются специальные перемычки.

Если стена несущая, и планируется многоэтажная постройка, то желательно применять монолитные перемычки с высокой прочностью. В местах с небольшими оконными проёмами шириной до 1,7 м можно осуществлять обычную кладку, используя при этом временную подпорку.

Готовые высокопрочные перемычки закупаются заранее. До момента использования они хранятся вместе с другими стройматериалами в защищённом от дождя месте.

Монтаж перемычек над окнами в доме из газобетона – секреты современного мастера

Многие не слишком квалифицированные специалисты применяют для создания проемов в стенах железобетонные перемычки. Но ведь на сегодняшний день у многих производителей газобетонных ячеистых материалов в ассортименте присутствуют газобетонные перемычки. Их использование для создания проемов делает работу гораздо легче, внешний вид остается более эстетически приятным, не нарушает теплоизоляцию возведенной коробки. А порой можно и вовсе отказаться от применения от таких изделий. В данной статье мы разберем все тонкости использования перемычки из газобетона.

Блок: 1/5 | Кол-во символов: 559
Источник: https://kladembeton.ru/izdeliya/zdaniya-i-arhitektura/peremychki-dlya-gazobetonnyh-blokov.html

Армирование ряда под перемычкой

Ряд газобетона, на который опирается перемычка, необходимо армировать двумя прутками арматуры 8 диаметра. Армирование должно быть минимум на 900 мм по обе стороны от перемычки.

Делается это потому, что перемычка и вышестоящие элементы стены точечно давят на места опирания перемычки, создавая точечные сильные нагрузки на газобетон. И во избежание трещин, эти места необходимо армировать.

Также напомним про армирование подоконного ряда, почитать про это вы можете по ссылке.

Блок: 2/8 | Кол-во символов: 514
Источник: http://stroy-gazobeton.ru/39-armirovanie-peremychki-v-gazobetone

Для чего используют?

Кладки над проемами разного типа испытывают сильное давление не только в период возведения строения, но и во время последующей эксплуатации.  Обычно, чтобы равномерно распределить нагрузки на дверные либо другие проемы, выполняется установка арматурных прутьев посредством штробореза, но только так, чтобы прут вошел в паз. Последний наполняют смесью, а внутрь паза кладут прут, но таким образом, чтобы его конец торчал не более чем на 30 сантиметров.

Деревянные коробы для дверей и других видов проема газобетонных зданий делают без пазов. После того как были изготовлены бруски необходимых размеров, пазы откладывают, также как и четверти. На окончаниях бруса делают отверстия по форме шипов. Потом все это собирают в короб. Довольно часто брус внизу делают цельным, без отверстий.

Процесс строения дверей во многом подвластен применяемым перемычкам. Если необходимо применение коробов для необычных проемов, то их размещают в проем и закрепляют при помощи болтов либо гвоздей. Швы короба обрабатывают либо пеной, либо минеральной ватой. Монтаж изделий над дверными либо оконными проемами — это довольно сложный процесс, который обязывает быть внимательным, собранным. Также немаловажным является соблюдение всех тонкостей технологического процесса.

Вернуться к оглавлению

Блок: 2/5 | Кол-во символов: 1291
Источник: https://kladembeton.ru/izdeliya/zdaniya-i-arhitektura/peremychki-dlya-gazobetonnyh-blokov.html

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

  1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
  2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
  3. Проклеиваются все швы, в том числе и горизонтальные.
  4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
  5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
  6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
  7. После высыхания бетона, убираем доски и подпорки.

Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство. Сроки зависят от того, в какое время года производится стройка, от погодных условий, температуры и влажности воздуха. При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

  1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
  2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
  3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
  4. С наружной части стены закрепляем утеплитель.
  5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
  6. Опалубка заливается раствором М200, М300.
  7. Состав следует утрамбовать и выровнять.
  8. Снимаем элементы опалубки после высыхания раствора.

Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

  1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
  2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
  3. Убеждаемся, что изделие упирается на стены.
  4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков. Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия.

Блок: 4/4 | Кол-во символов: 3883
Источник: https://betonov.com/vidy-betona/gazobeton/peremychki-nad-oknami-v-dome-iz-gazobetona.html

Схема армирования газобетона

Толщина перемычки должна соответствовать толщине стены. Перемычки делаются как для несущих толстых стен, так и для тонких внутренних перегородок. Учитывая это, нужно определить способ возведения перемычек.

Если проем во внешней несущей очень длинный, и требуется максимальна прочность перемычки, то лучше сделать перемычку по съемной деревянной опалубке с утеплением пенополистиролом.

Утеплитель должен находится со стороны улицы, а его толщина должна быть минимум 50 мм, чтобы избежать мостиков холода.

Сама опалубка должна быть очень жесткой и прочной, чтобы не провисала под тяжестью бетона, и чтобы ее не разорвало под распирающей нагрузкой жидкого бетона.

Нижняя часть перемычки работает на растяжение, то есть, основная работа арматуры приходится на нижние прутки арматуры. Из этого следует, что нижнее армирование перемычки должно быть более мощное, что обеспечивается использование арматуры большего диаметра, а также большим количеством прутков.

Так как газобетон является хрупким материалом, перемычка должна создавать высокую жесткость, с минимальным прогибом, во избежание трещин в кладке.

Армирование ответственной (длинной) перемычки нужно делать строго по расчетам! Но мы напишем вам некоторые рекомендации.

Для проемов длиной более 1500 мм нужно использовать качественную ребристую арматуру 10-14мм диаметра, количество нижних прутков должно составлять от 3 до 6, количество верхних прутков – 2-4. Чем меньше диаметр арматуры, тем больше прутков нужно применять.

Арматурный каркас обычно вяжется проволокой. Не вся арматура предназначена для сварки.

Для рамки (поперечная арматура) подойдут прутки 6 диаметра. Задача рамки – это удерживание рабочей арматуры в правильном положении. Расстояние между рамками должно составлять от 150 до 400 мм.

Сама перемычка должна опираться на стену минимум на 250 мм, а если перемычка длинная, то опирание должно быть еще больше.

Для заливки перемычек нужно использовать густой бетон марки М300-М350, с последующим уплотнением.

Блок: 3/8 | Кол-во символов: 2040
Источник: http://stroy-gazobeton.ru/39-armirovanie-peremychki-v-gazobetone

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

  • высокая скорость производства работ;
  • небольшая масса;
  • четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
  • отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

  • перед укладкой желательно со всех сторон покрыть уголки краской;
  • для фиксации профили скрепляют проволочной стяжкой или сваркой;
  • уголки не выступают из стены, их монтируют в газобетон;
  • перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Блок: 2/4 | Кол-во символов: 3588
Источник: https://betonov.com/vidy-betona/gazobeton/peremychki-nad-oknami-v-dome-iz-gazobetona.html

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники.

Армирование осуществляется рифлеными металлическими прутами, имеющими класс прочности А400-500 при диаметре в 10-16 мм (что определяется расчетом):

  • при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
  • при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.

Устройство армированных перемычек

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования.

Размеры подбираются в соответствии с длиной пролёта и шириной стеновых блоков. Такой элемент используется в качестве балки на один пролет и монтируется в соответствии со следующими рекомендациями:

  • подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
  • при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
  • на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

Устройство на уголках или арматурных стержнях

Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал.

Такая конструкция представляет собой применение металлических уголков, устанавливаемых с опорной глубиной в 30 см. Монтажные работы осуществляются с учётом следующих требований и правил:

  • стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
  • минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
  • уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
  • металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.

Вот ещё вариант:

Важно!

Если предполагается выполнять оштукатуривание газобетонного строения, то металлические перемычки из уголков нужно оборачивать специальной штукатурной сеткой.

А вот вариант с применением арматуры:

Блок: 4/6 | Кол-во символов: 3554
Источник: https://izbloka.com/dom/steny/bloki/gazobeton/peremychki-gb.html

Перемычки с U-блоками

Для обычных оконных и дверных проемов лучше всего подойдет вариант с U-блоками, так как они представляют из себя готовую несъемную опалубку, а утепление для них нужно минимальное – от 20 до 30 мм.

U-блоки можно заказать в готовом виде, а можно сделать самостоятельно, выпилив в обычном газоблоке желоб нужного размера. Выпиливать нужно кусками, пилой по газобетону, а потом откалывать эти куски.

Для U-блоков нужно соорудить простую, но жесткую подпорку, которая будет их удерживать + нужно учесть вес арматуры и бетона.

Само армирование в таких перемычках представляет из себя рамку из 4-6 прутков арматуры диаметром от 10 до 12 мм. Расстояние между рамками – 150-300 мм.

Опирание перемычки на стену должно составлять минимум 200 мм. Не забывайте про защитный слой бетона – 40мм.

Блок: 4/8 | Кол-во символов: 815
Источник: http://stroy-gazobeton.ru/39-armirovanie-peremychki-v-gazobetone

Через сколько дней можно нагружать перемычку

Начнем с того, что когда вы залили бетон в опалубку, его нужно накрыть пленкой, чтоб влага из бетона не выходила, и бетон смог набрать требуемую прочность. Также саму перемычку нужно иногда проливать водой.

В таком состоянии перемычка должна простоять минимум 5-7 дней. Отметим, что чем выше температура, тем быстрее бетон набирает прочность. В холодную пору опалубку лучше оставить на две недели.

Если погода теплая, опалубку можно снимать и проводить последующую кладку газобетона можно продолжать уже через неделю после заливки. Если опалубка не мешает кладке, то ее лучше оставить на 28 суток.

Блок: 5/8 | Кол-во символов: 649
Источник: http://stroy-gazobeton. ru/39-armirovanie-peremychki-v-gazobetone

Необходимые инструменты

  • резиновый молоток;
  • ковшик;
  • штроборез;
  • терка;
  • каретка;
  • ножовка газобетонная;
  • рубанок;
  • рулетка;
  • строительный уровень;
  • кельма;
  • трапеция;
  • шпатель;
  • ведро;
  • растворосмеситель;
  • промышленный миксер;
  • перчатки.

Применение перемычек даст вам возможность улучшить теплоизоляцию, укрепить дом и достичь качественной однородной поверхности возведенной коробки.

Блок: 5/5 | Кол-во символов: 352
Источник: https://kladembeton. ru/izdeliya/zdaniya-i-arhitektura/peremychki-dlya-gazobetonnyh-blokov.html

Перемычки для газобетонных блоков: монтаж своими руками

В статье рассказывается, как перекрыть оконные и дверные проемы в здании из газобетонных блоков и можно ли самостоятельно изготовить перемычку.

В сборном домостроении используют железобетонные материалы. В зданиях из газобетона целесообразно применять перемычки из этого же материала.

Виды перемычек из ячеистого бетона

Железобетонные конструкции холодные, и требуют дополнительного утепления. Газобетонные перемычки имеют те же теплотехнические показатели, что и стеновые блоки.

Для перекрытия технологических проемов, используют:

  • Заводского изготовления;
  • Сборные из U-образных элементов;
  • Сборные с использованием металлического уголка;
  • Монолитные.

Способ перекрытия зависит от длины конструкции. Для перекрытия более трех метров изготавливают монолитные балки. Ширину от 3 м до 1,2 м можно перекрывать балками из U-образных элементов.

Для проемов шириной 1,2 м и меньше, их можно не делать, если до верха стены не меньше 2/3 длины проема.

Сборные газобетонные перемычки

Заводской материал автоклавного твердения  имеет высоту см. Глубина опирания должна быть не меньше 250 миллиметров. Чтобы не нарушать высоту ряда, выпускаются доборные элементы.

Количество брусков, подбирают по толщине блока. Для стен толщиной 40 см, устанавливают два бруска по 15 см, и один — 10. Для стен 50 см, берут два бруска по 15 см и два по.

Таблица стандартных размеров:

ВысотаТолщинаДлина
2501001250
1500
2000
1501250
1500
2000

Промышленностью производятся материал по — гост  31359 – 2007 «Бетоны ячеистые автоклавного твердения». Они имеют небольшой вес, и легко монтируются вручную на клеевой раствор.

Поверхность после установки их – ровная. Это облегчает отделочные работы. Их недостаток – высокая цена.

Обратите внимание! Газобетон быстро разрушается во влажной среде. Освобождайте материал от упаковки по мере их использования.

Устройство перемычки в несъемной опалубке

Применение U‑ образных элементов очень упрощает перекрытие проемов. Габариты U‑ блоков совпадают с размерами рядовых стеновых. Их монтаж ведется без использования грузоподъемных механизмов.

При установке сборных элементов используется стандартный клеевой раствор для газобетона. Утолщенная наружная стенка обеспечивает защиту от теплопотерь. Дополнительно по этой стенке укладывают утеплитель из минеральной ваты или пенопласта.

U‑ блоки – это сборные изделия, типоразмеры  которых позволяют подобрать требуемую длину. Внутри устроен лоток для арматуры и бетона.

U‑ образные изделия – конструктивные размеры

Технология установки
  1. Для сборки U‑ образных изделий, готовится жесткий помост на уровне последнего стенового проема. Чтобы избежать прогиба во время заливки, его подпирают в нескольких местах. Стойками могут служить бруски или металлические трубы.
  2. Они укладываются на помосте с запуском на стены на 250 миллиметров. Опорные стеновые должны быть целыми.
  3. Утолщенная стенка должна размещаться с уличной стороны. На ней размещают слой утеплителя. Торцы лотков склеивают клеевым раствором для газобетона. Инструкция приготовления раствора размещается на упаковке.
  4. В лотках размещают объемный арматурный каркас. Четыре арматурных стержня диаметром 12 — 16 миллиметров (2 внизу, 2 вверху) скрепляются проволокой диаметром 6 миллиметров. Шаг поперечного крепления 40 – 50 сантиметров.
  5. Для заполнения лотков используют мелкозернистый бетон М 200 мягкой консистенции.
  6. При заливке, необходимо добиться равномерного заполнения полости и обволакивания арматуры. Для этого раствор укладывают послойно и разравнивают кельмой.
  7. Демонтировать помост можно через 21 день.

Размещение арматурного каркаса. Вдоль внешней стенки уложен утеплитель

Существует другой вариант сборки  U‑ изделий. На земле или в помещении выравнивают площадку. Устраивают устойчивое основание. Можно использовать настил из досок.

Составляют лотковую перемычку нужной длины на клеевом растворе. По краям подставляют блоки, чтобы не вытекал раствор. Монтаж арматуры и заливку бетона выполняют по описанной технологии.

Через 21 день ее поднимают на стену. Таким способом удобнее собирать конструкцию. Но для подъема требуется специальная техника.

На видео в этой статье показано, как можно изготовить U‑ блоки самостоятельно.

Обратите внимание! Бетон набирает прочность во влажном состоянии 21 день. Не допускайте пересыхания поверхности.

Газобетонные перемычки на металлических уголках

Перекрыть оконные и дверные проемы можно блоками, уложенными на уголки. Для этого используют стальные равнополочные профили № 75. При конструкциях свыше 2 метров применяют профиль № 100.

Прочность их обеспечит балку достаточной несущей способностью.

Есть два способа установки материала на металлическую опору:

  • Врезание полок уголка по центру или в 1/3 от края;
  • Размещение их по внешнему и внутреннему краю.

Утопленные в тело блоков металлические изделия не нарушают внешний вид кладки. Стену можно будет покрасить без штукатурки. Оштукатурить придется только нижнюю часть.

При планировании слоя штукатурки на фасаде, можно ставить уголки по краям балки. Если правильно подрезать газобетон – изделие получится гладким. Нужно снять с блока слой, равный толщине полки уголка.

Укладка блока на уголки с пропилом по центру

Обратите внимание! Краска, нанесенная на ржавчину, отпадает. Перед окрашиванием, металлическую поверхность необходимо очищать проволочной щеткой.

Укладка по уголкам, расположенным по краям блоков

Что нужно учесть перед использованием:

  • Металлическую поверхность нужно очистить от ржавчины, прогрунтовать и покрасить;
  • Скреплять между собой уголки лучше с помощью сварки;
  • Чтобы они не выступали – сделать пропилы, поверхность обеспылить;
  • Опирание на кладку – 25 сантиметров;
  • Для удобства отделки сразу обернуть уголки штукатурной сеткой;
  • При укладке на торцы изделий и спилы для них, наносить клеевой раствор.
Вариант установки изделий на арматурные стержни

Оконные перемычки для газобетона можно выполнить с помощью арматурных стержней. Для проемов до 1,5 м, вместо уголков можно использовать стержни диаметром 12 – 16 мм. Для установки в нижней поверхности материала вырезают три борозды.

  • Если сборку производят на земле, изделия переворачивают штрабами вверх. Торцы их склеивают. Борозды очищают жесткой щеткой от грязи и заполняют клеем.
  • На уложенные стержни укладывается цементный раствор и выравнивается шпателем.
  • Через неделю перемычки укладывают над проемом арматурой вниз.
  • Если ее формируют сразу, арматуру укладывают на стены. Стержни с загнутыми под прямым углом концами должны заходить на кладку по 90 мм с каждой стороны. Их укладывают на цементную подушку толщиной 1 – 2 см.
  • Подготовленные борозды и торцы смазывают клеем, и укладывают на арматуру. Снизу поверхность затирают раствором.

Арматура укладывается в штробу

Монолитные перемычки

Основой монолитных перемычек является бетон М 200. Это холодный материал, требующий качественной теплоизоляции. Устройство опалубки тоже создает определенные трудности.

  • Его преимущество в том, что конструкция может перекрыть большие проемы. Кроме того, форма его не имеет значения. Можно, например, сделать арочный вход или окно.
  • Для больших проемов изготавливают монолитные изделия своими руками. Высота монолита зависит от размера последнего. Она должна быть не меньше 1/20 длины.
  • Пример расчета: нужно перекрыть пролет 2,8 м. 280 : 20 = 14, высота ее должна быть не менее 14 см.
  • Для армирования берут 4 – 6 стержней диаметром 12 мм. Шаг хомутов – 50 см. Длина опирания железобетонной балки по 35 см с каждой стороны. Опорные изделия усиливают слоем раствора толщиной 1,5 см по арматурной сетке.
  • Монолитная перемычка для газобетонаизготавливается в съемной или несъемной опалубке. Для съемной конструкции используют доски или фанеру. Утеплитель можно уложить с внутренней стороны опалубки.
  • Другой вариант – ширину опалубки делают меньше стенового блока на толщину двух слоев утеплителя. Тогда теплоизоляция будет приклеиваться после снятия опалубки.

На фото деревянная опалубка

Удобно выполнить несъемную опалубку из листов экструдированного пенополистирола. Этот материал обладает очень высокими теплоизоляционными и прочностными характеристиками.

Внутрь опалубки укладывается арматурный каркас. Его приподнимаю на 2 – 3 см с помощью подкладок. Бетон под каркасом должен образовать защитный слой для арматуры.

Заливают опалубку бетоном М 200. Его укладывают слоями, чтоб внутри не образовывались пустоты. Монолитные перемычки для газобетона наберут прочность через три недели.

beton-house.com

Блок: 3/5 | Кол-во символов: 8436
Источник: http://vest-beton.ru/stati/peremychki-iz-yacheistogo-betona.html

Полезное видео

Вот так можно смонтировать качественную правильную перемычку и обойтись без покупки заводских изделий:

Блок: 6/6 | Кол-во символов: 122
Источник: https://izbloka.com/dom/steny/bloki/gazobeton/peremychki-gb.html

Готовые газобетонные перемычки

Готовые газобетонные перемычки являются хорошим решением, которые экономят много времени при строительстве. Ведь вам не нужно готовить опалубку, вязать арматуру, заливать бетон и ждать пока он наберет прочность.

Но стоит отметить, что длинные и толстые перемычки весят довольно много, и без крана смонтировать их вряд ли получится. Хотя есть и тонкие перемычки, которые весят по 70 кг, их можно установить усилием двух человек.

Армирование готовых перемычек делается из сварной арматуры, покрытой специальным антикоррозийным покрытием.

Блок: 6/8 | Кол-во символов: 575
Источник: http://stroy-gazobeton.ru/39-armirovanie-peremychki-v-gazobetone

Размеры газобетонных перемычек

  1. Шириной такие перемычки бывают от 100 до 400 мм.
  2. Высотой от 200 до 400 мм.
  3. Длина от 1300 до 3000 мм.

Применение готовых газобетонных перемычек очень оправдано, если вам нужно возвести дом в максимально короткие сроки, а также если количество перемычек в доме очень большое.

Блок: 7/8 | Кол-во символов: 312
Источник: http://stroy-gazobeton.ru/39-armirovanie-peremychki-v-gazobetone

Кол-во блоков: 14 | Общее кол-во символов: 26690
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://betonov.com/vidy-betona/gazobeton/peremychki-nad-oknami-v-dome-iz-gazobetona.html: использовано 2 блоков из 4, кол-во символов 7471 (28%)
  2. http://stroy-gazobeton.ru/39-armirovanie-peremychki-v-gazobetone: использовано 6 блоков из 8, кол-во символов 4905 (18%)
  3. https://izbloka.com/dom/steny/bloki/gazobeton/peremychki-gb.html: использовано 2 блоков из 6, кол-во символов 3676 (14%)
  4. http://vest-beton.ru/stati/peremychki-iz-yacheistogo-betona.html: использовано 1 блоков из 5, кол-во символов 8436 (32%)
  5. https://kladembeton. ru/izdeliya/zdaniya-i-arhitektura/peremychki-dlya-gazobetonnyh-blokov.html: использовано 3 блоков из 5, кол-во символов 2202 (8%)

Перемычки над окнами в доме из газобетона: виды, глубина опирания, монтаж

На этапе строительства дома из газобетонных блоков требуется дополнительное усиление дверных и оконных проемов. Это необходимо для укрепления всей конструкции, предотвращения образования на стенах здания трещин или других недостатков, которые могут обнаружиться при дальнейшей эксплуатации. Для этой цели используются различные виды строительных перекладин, различающиеся стоимостью, быстротой и удобством монтажа, долговечностью. Перемычки над окнами в доме из газобетона решают множество насущных проблем, однако перед их использованием следует ознакомиться с некоторыми нюансами и важными характеристиками.

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

  • высокая скорость производства работ;
  • небольшая масса;
  • четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
  • отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

  • перед укладкой желательно со всех сторон покрыть уголки краской;
  • для фиксации профили скрепляют проволочной стяжкой или сваркой;
  • уголки не выступают из стены, их монтируют в газобетон;
  • перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Глубина опирания

Для надежности всей конструкции очень важно правильно рассчитать такие параметры как площадь опирания, длина и ширина укрепляющих изделий. Эти составляющие определяются исходя из ширины оконного отверстия, а также из высоты кладки над ним. Глубину опирания перемычек на газобетонную стену или минимальную длину заведения в кладку определяем в зависимости от их вида. Самыми популярными вариантами являются:

  1. Армированное изделие из высокопрочного ячеистого бетона при длине проема до 174 см. Если приспособление применяется для несущей конструкции, тогда минимальное значение опирания составляет 25 см.
  2. Железобетонное изделие. Для оконного отверстия шириной до 300 см, несущая U-образная перемычка заводится в кладку на 25 см, монолитная конструкция для проема до 200 см заводится на 35 см. Второй вариант, в отличие от первого, требует дополнительного наружного утепления.
  3. Из металлических элементов. При ширине оконного отверстия до 200 см заводится в кладку на 20 см. Обязательно утапливать в стену.

Вариант без перемычек тоже применяется на практике. Для реализации задуманного нужно соблюсти несколько требований:

  1. Ширина оконного отверстия не превышает 120 см.
  2. Высота кладки над коробкой составляет не более 2/3 ширины проема.
  3. Устраивается временная опалубка.
  4. Над укреплением осуществляется армирование нескольких рядов.
  5. Пустоты заполняются клеем для газобетона.

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

  1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
  2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
  3. Проклеиваются все швы, в том числе и горизонтальные.
  4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
  5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
  6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
  7. После высыхания бетона, убираем доски и подпорки.

Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство. Сроки зависят от того, в какое время года производится стройка, от погодных условий, температуры и влажности воздуха. При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

  1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
  2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
  3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
  4. С наружной части стены закрепляем утеплитель.
  5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
  6. Опалубка заливается раствором М200, М300.
  7. Состав следует утрамбовать и выровнять.
  8. Снимаем элементы опалубки после высыхания раствора.

Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

  1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
  2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
  3. Убеждаемся, что изделие упирается на стены.
  4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков. Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия.

Подбор перемычек из газобетона

Перемычки из автоклавного ячеистого бетона СИБИТ предназначены для выполнения перекрытия дверных и оконных проемов во внутренних и наружных, несущих и самонесущих стенах.

Рекомендации о том, как правильно подобрать перемычки – читайте ниже.

Как читать условную марку

    ПР — перемычка.

    Все перемычки СИБИТ из автоклавного ячеистого бетона:

    • Выпускаются классом прочности B2,5/B3,5.
    • Обладают плотностью D600.
    • Имеют небольшой вес.
    • Не требуют дополнительного утепления.
    • Имеют предел огнестойкости REI 150.

    20 — длина перемычки 2 000 мм.

    Завод СИБИТ выпускает перемычки длиной 1 200, 1 500, 2 000, 2 500 и 3 000 мм.

    1,2 — ширина перемычки 120 мм.

    Завод СИБИТ выпускает перемычки толщиной 100, 120, 150, 200 и 300 мм.

    30 — высота перемычки 300 мм.

    Завод СИБИТ выпускает перемычки высотой 250 мм и 300 мм.

Знак обозначает верх изделия для перемычек толщиной 200-300 мм.

Подбор ширины (толщины) перемычки

Ширина перемычки подбирается соответственно толщине стены или выаолняется сборная перемычка. Например:

  • для проема в стене толщиной 300 мм нужна перемычка шириной 300 мм.
  • для проема в стене толщиной 400 мм – 2 перемычки 200+200 мм.
  • для проема в стене толщиной 500 мм – 2 перемычки 300+200 мм.

Подбор длины перемычки

Для расчета длины перемычки прибавьте к ширине проема величину опорной части.

  • В несущих стенах опорная часть перемычки длиной до 2 000 мм должна быть 150 мм на каждую сторону и для перемычек свыше 2 000 мм – 200 мм.
  • В ненесущих стенах (перегородках) и самонесущих стенах допустима опорная часть перемычек не менее 100 мм на каждую сторону.

Обратите внимание!

Если проект вашего дома предусматривает другие перемычки – проконсультируйтесь по замене перемычек на газобетонные.

Обязательно проверьте расчетную нагрузку перемычек по вашему проекту.

Оконные перемычки Дверные перемычки Расчет высоты и ширины.

Рады вновь встретиться с вами, читатели блога «Как построить дом» . Эта статья будет посвящена следующей теме: «Оконные и дверные перемычки» . Что же это такое и почему мы посвящаем этому вопросу целую статью?

 Обычно оконные проемы начинаются на высоте 100 см от цоколя. После изготовления стяжки, проведения работ по утеплению пола и настила самого пола, высота начала оконного проема уменьшается ориентировочно до 80-85 см. Мы при строительстве своего дома отошли от принятых размеров и начали изготавливать оконные проемы для комнат на высоте 65 см от цоколя после кладки трех рядов газосиликатных блоков, а на кухне — на высоте около 88 см. после кладки четырех рядов блоков. Высота оконных проемов составила шесть рядов блоков в комнатах и на кухне, и пять рядов блоков — в ванной.

 Высота дверных проемов составила 10 рядов блоков, что вместе с высотой  кладочного раствора составило около 210-215 см от начала кладки.

Теперь над оконными и дверными проемами необходимо уложить перемычки. Сделать это можно несколькими способами:

  • приобретение и установка готовой  перемычки (железобетонной или армированной из газобетона), изготовленной на промышленном предприятии. Этот способ имеет как плюсы, так и минусы. Готовая перемычка сокращает время строительства, но приводит к его удорожанию за счет производства на заводе и доставки на объект, а также возникают сложности в поиске готовых перемычек подходящих по длине и ширине к существующим проемам;
  • U-образные блоки из газобетона. ;
  • самостоятельное изготовление перемычек методом несъемной опалубки;
  • самостоятельное изготовление перемычек методом деревянной съемной опалубки. О том, как сделать опалубку, мы подробно рассказали в посвященной этому статье. Преимущества этого метода: съемная опалубка ускоряет строительство, позволяет получить отливку высокого качества. Также съемная опалубка позволяет выдерживать значительные нагрузки там, где бетонный состав оказывает давление на конструкцию.

Мы изготавливали перемычки двумя способами. Оконный прием небольшой ширины в подсобном помещении мы перекрыли тремя арматурными стержнями диаметром  12 мм, а сверху уложили блоки. В этом случае мы одновременно решили две проблемы: армирование опорных поверхностей для оконной перемычки и армирование, собственно, самой перемычки. Арматурные стержни по обе стороны от проема (по 50 см) защищены от коррозии раствором. Блоки, как обычно, скрепляются между собой раствором для кладки (или клеем, если Вы выбрали его для кладки).

Большие по длине оконные и дверные перемычки мы изготавливали методом съемной опалубки. Сначала изготовили съемную опалубку, затем с помощью распорок закрепили ее над проемом. Боковые стенки опалубки и боковые распорки крепили к блокам с помощью обычных гвоздей. Как съемная опалубка, так и вылитая затем перемычка должны заходить на несущую стену по обе стороны минимум на 20  — 25 см. Это предотвратит «проседание» перемычки и образование трещин.

Затем  на высоте минимум 5 см от нижней части опалубки и на расстоянии минимум 5 см от боковых сторон опалубки укладывается сетка из арматурных стержней диаметром  12 мм., т.к. в нижней части перемычки нагрузка на разрыв максимальна. Для этого под арматурную сетку по все длине подкладываются фрагменты кирпича или щебенка. Арматура контролируется уровнем.

Затем в подготовленную опалубку заливается бетон марки М200 или выше. Пропорции бетонной смеси — цемент:песок -1:3 с добавлением 5 частей щебенки. После заливки необходимо сразу же уплотнять бетон для ликвидации пустот методом штыкования (можно использовать  обрезок арматуры).

После затвердевания получившейся железобетонной перемычки, а это от 3 до 5 дней в зависимости от погоды,  разбирается опалубка, если она мешает кладке последующих рядов. Нам пришлось разобрать опалубку через несколько дней, так как  необходимо было продолжить строительство. Впрочем, необходимость в опалубке отпала: бетон хорошо схватился, перемычка была готова.

Распорки убираются только через месяц. Во время строительства мы использовали несколько съемных опалубок.

ВАЖНО! Какой высоты должны быть оконные и дверные перемычки? Существуют формулы для  расчета минимальной высоты и минимальной ширины железобетонной перемычки (балки). О том, как правильно  рассчитать эти размеры, мы рассказывали в статье «Армопояс. Железобетонные балки над проемами» .

После разборки опалубки оконные перемычки и дверные перемычки  при необходимости (если высота получившейся перемычки меньше высоты блока) наращиваются рядом кирпича или частями блоков до необходимой высоты. Этот способ позволит использовать остатки блоков. Кладку последующих рядов блоков можно продолжать сразу после разборки опалубки. Однако с нагрузкой на оконные и дверные перемычки, связанной с укладкой плит перекрытий, следует повременить в течение месяца.

Подпишитесь на БЕСПЛАТНЫЙ  БОНУС «Восемь приктических приемов, которые необходимо применять при кладке стен из блоков»  и  кладка стен из газосиликатных блоков, при условии соблюдения определенных правил и знания секретов кладки, не будет представлять для Вас никаких трудностей.

Ниже Вы также можете ознакомиться со статьями, имеющими отношение к  этой теме.

p style=»text-align: justify;»

Это точно Вас заинтересует:

Перемычки над окнами. Статьи компании ««ПП Будпостач газобетон, дом из газобетона, газобетон цена, газоблок цена, газоблоки Киев,газоблок»»

Сегодня вы узнаете: как можно очень легко сделать ж/б перемычки над окнами( дверями) самому. Это будет не только дешевле но и удобнее. Ниже вы прочтете подтверждение моих слов.

В этой статье вы узнаете:

— Какую арматуру надо закладывать в ж/б перемычку.

— Как сделать опалубку для перемычки.

— Приблизительный расчет перемычки на прочность.

— Разновидности перемычек.

1)

Совсем немного нужной теории.

Ж/б перемычки бывают несколько видов:

— Несущие — б/у (балка усиленная), может воспринимать нагрузку от плит.

— Не несущие — б (произносится «бэшка», расшифровывается — балка), воспринимает нагрузку от выше стоящей стены.

— Карандаш — самая тонкая и слабая перемычка (не несущая). В основном используется на тонких перегородках (в пол кирпича 120 мм), для перекрытия дверного проема.

— Прогоны — это обычная перемычка, только огромная (несущая).

— Ригеля — тот же прогон (несущий) только имеет полку на которую опираются (ложатся) плиты или другие ж/б конструкции.

Покупайте шлакоблок в Кировограде по цене ниже рынка! Чтобы вас не пичкать всей информацией, далее мы рассмотрим только бэшки и б/у, которые необходимы для перемыкания окон и дверей.

2)

Определяем вид перемычки которую необходимо залить над окном.

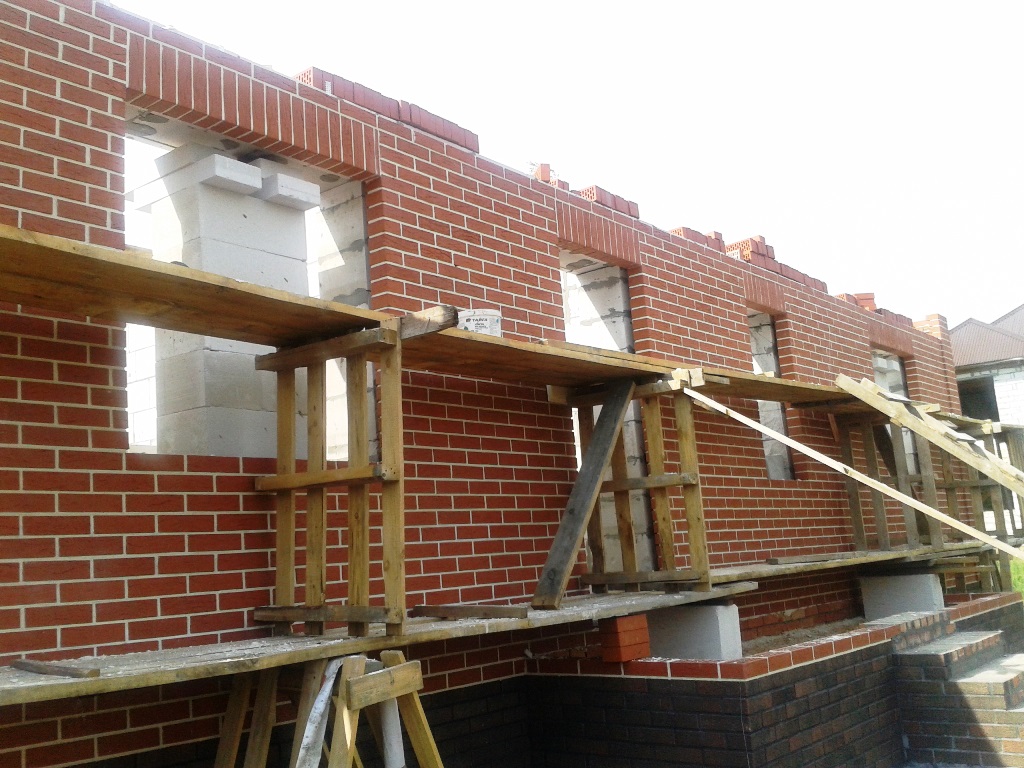

Окна, которые нам необходимо перекрыть находится в гараже:

На гараже будет легкое перекрытие — деревянное, по этому перемычки на окнах будут испытывать не большую нагрузку и их можно сделать не несущие (бэшки) — это немного удешевит строительство.

Кроме того, по всему периметру гаража будет сделан ж/б пояс, который не только свяжет гараж, но и распределит нагрузку. По этому на окнах можно делать не слишком мощные перемычки.



3)

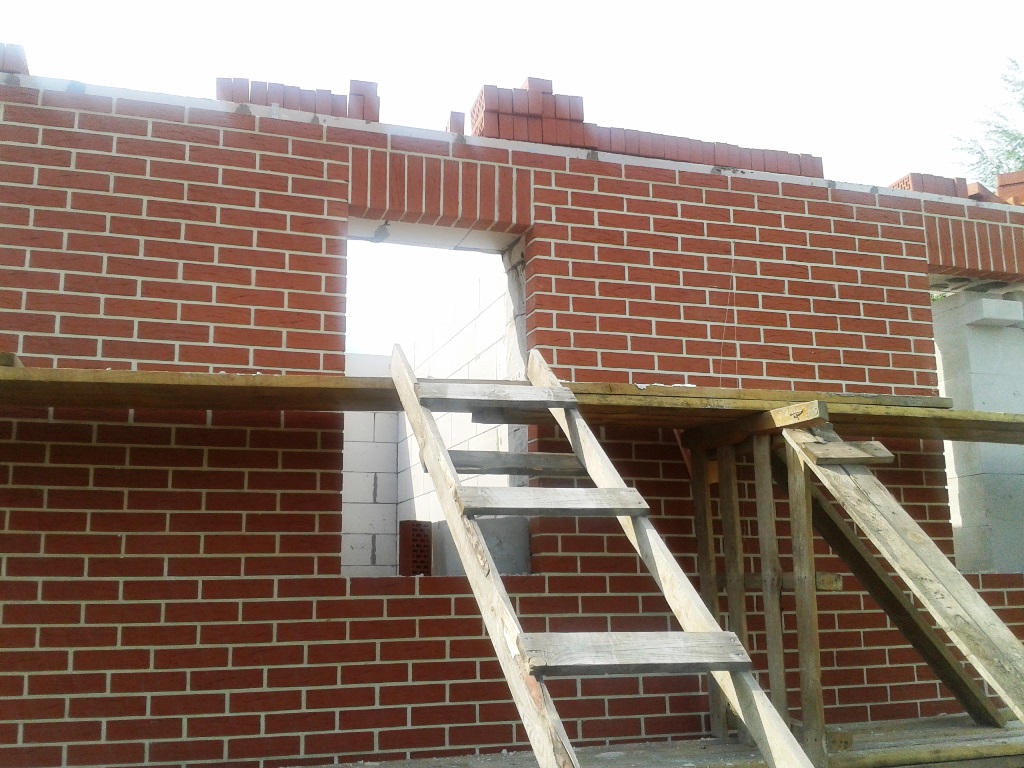

Делаем перемычку для лицевой кладки.

Для лицевой кладки мы использовали в качестве перемычки обычный уголок 75 мм — это минимальный уголок. Лучше всего использовать уголок с большей полкой 100 мм.

Вертикальная полка уголка прячется во внутрь — между лицевым кирпичом и забутовочной кладкой, чтобы ее не было видно:

Обратите внимание, ребро уголка должно быть заподлицо с четвертью окна. То есть плоскость уголка находится в одной плоскости с тыльной стороной лицевого кирпича.

Это необходимо для того, чтобы когда будет вставляться металлопластиковое окно, оно прилегало в плотную к четверти окна и к уголку, чтобы не было дырок.

Четверть в окне делаем 50 мм.

4) За и против.

Заливать перемычки на месте (в проеме) или отдельно на строй площадке?

Мы делали и так и так. Но все же проще всего поставить опалубку непосредственно в проеме (оконном, дверном) и залить перемычку бетоном. Этот способ немного дешевле для застройщиков и легче для строителей. Ниже выясним по подробнее.

Если заливаем перемычки в низу:

  • Мы заливаем ж/б перемычки в низу, а потом тащили руками и монтировали в оконном проеме — это тяжело. Очень редко используем кран для монтажа перемычек.
  • На один оконный проем нам необходимо изготовить две перемычки, толщиной 150 мм каждая. Толщина забутовочной кладки в нашей статье 300 мм — шлакоблок 200 мм и утеплитель (мин вата) 100 мм.

Если заливать перемычки на месте (непосредственно в проеме):

Когда мы заливаем ж/б перемычки на месте, то мы ее делаем ОДНУ, на весь проем.

При таком способе возникает немного больше сложностей с опалубкой, но ниже мы рассмотрим некоторые хитрости которые упрощают выставление опалубки в проеме.

5)

Делаем опалубку для ж/б перемычки.

Опалубку делаем из обрезной доски толщиной 20 — 25 мм. Из доски сколачиваем шиты.

Намного проще и быстрее в место гвоздей использовать саморезы и собирать опалубку шуруповертом. После использования опалубки, собранной на саморезах, ее также легко разобрать шуруповертом.

Первый шит устанавливаем в оконном проеме горизонтально, снизу ставим подпорки:

На фото выше горизонтальный щит получился заподлицо с забутовочной кладкой (шлакоблок). Можно сделать, чтобы щит немного торчал от забутовочной кладки, тогда вертикальная опалубка будет ставиться не сбоку, а сверху.

Кладем сверху деревянного щита сетку из арматуры и прикручиваем саморезами вертикальную доску к горизонтальному щиту:

Чтобы щит не отходил от окна (чтобы его не выдавил бетон), вы можете видеть на фото выше, как мы его привязали вязальной проволокой к кладочной сетке, в трех местах и натянули ее.

6) Утепление ж/б пермычки.

Так же важно вставить утеплитель между лицевым кирпичом и ж/б перемычкой. В нашем примере мы вставили тот же утеплитель, что и в стены дома — миниральную вату, толщиной 100 мм.

Утеплитель вставляем в опалубку и заливаем бетоном.

Но есть один недостаток такого утеплителя между перемычкой. Когда будет вставляться металлопластиковое окно, монтажная пена будет вжуматься в мин вату (вверху). То есть верх окна не будет хорошо закреплен монтажной пеной.

Второй недостаток это то, что с боков (откосы) мы запечатали забутовочным кирпичом. Потом придется утеплять откосы, так как холод будет проходить через забутовку

Запечатали по бокам кирпичом для того, чтобы когда будет вставляться окно, то монтажная пена с боков упрется в забутовочный кирпич и окно будет хоть за что-то держаться.

Если со всех сторон выпустить утеплитель (мин вату), то тогда при монтаже пластикового окна пена провалиться в мин вату и окно плохо зафиксируется.

Самый лучший вариант утепление ж/б перемычки.

На фото выше вы можете видеть как мы выпустили утеплитель полностью по всему периметру окна. Утепляли дом пумпаном (экструдированный пенополистирол). Толщина утеплителя 30 мм.

Толщина пластиковой рамы 70 мм. Когда будет вставляться окно, то монтажной пене будет за что зацепиться и окно хорошо будет держаться в оконном проеме.

Этот откос утеплять не надо так как мы не разрываем утеплитель как в первом варианте.

Вывод.

Второй вариант самый удачный:

— Окно в проеме хорошо будет держаться.

— Утеплитель в окне не прерывается и нет необходимости утеплять откос.

7)

Какую необходимо использовать арматуру для перемычки?

Так как в нашем примере перекрытие будет легкое — деревянное, то слишком мощную перемычку делать не надо. К тому же по всему периметру наружных стен мы делаем ж/б пояс, который воспримет всю нагрузку на себя.

По этому для этой перемычки вполне достаточно использовать две жилы арматуры (рабочая арматура) диаметром 6 — 8 мм, которая ложиться в длину.

Арматуру между собой вяжем обычной вязальной проволокой, сваркой не надо. Внешне сетка из арматуры похожа на приставную лестницу (смотрите фото выше).



8

Подпорки для опалубки.

Очень частая ошибка многих — не придают серьезного значения давления бетона.

Так как бетон достаточно тяжелый, в среднем 2,3 тонны м3, то надо максимально внимательно отнестись к подпоркам щита, чтобы бетон не выдавил опалубку вниз! Если произойдет смещение опалубки, то это сложно устранить, проще в начале сделать все правильно.

Обратите внимание, что подпорка по середине немного смещена ближе к окну (фото выше), так как внутренний край горизонтальной опалубки прикручен к вертикальной опалубки и провисать не будет.

.

Заливаем ж/б перемычку.

Для перемычки обычно используем марку бетона 200. Состав бетона: одно ведро цемента, два ведре песка, пять ведер щебенки. Как легко и правильно приготовить бетон можно узнать здесь.

Вибрировать бетон электрическим вибратором не обязательно. Обычно мы используем в качестве трамбовки обычную палку.

Снимаем вертикальную опалубку на следующий день и продолжаем строить стену дольше.

Небольшая хитрость если вы сняли опалубку сбоку (вертикальная опалубка.

Нюанс: арматура для перемычки (сетка) не должна касаться деревянной опалубки! Арматура должна находиться в бетоне.

Лучше всего когда рабочая арматура находиться на 20 мм выше низа перемычки. Обычно перед тем как заливать бетон мы подкладываем кусочки кирпича (сколка) под арматуру (сетку), толщиной 20 мм, а только потом заливаем бетон.



10)

Четверть в окне.

Так же важно сделать в окне четверти. Это необходимо, чтобы окно не продувалось сквозь щели и спрятать монтажную пену.

В данной статье мы сделали четверти в окне по пять сантиметров с трех сторон — бока и верх и 2 сантиметра внизу, в том месте где будет находиться подоконник.

Как ни странно, но сегодня многие не делают четвертей в окнах? Сделать четверть в окне очень просто.

Если у вас есть выбор делать четверть в окне или нет, то лучше всего ее сделать!

Вывод:

Себе бы я делал ж/б перемычки на окнах и дверях по месту, заливал бы непосредственно в проеме. С учетом того, где находиться данная перемычка и какую нагрузку она будет испытывать.

Окна всегда бы делал с четвертями.

Наружные стены всегда бы делал с ж/б поясом — он воспримет на себя нагрузку от перекрытия и распределить ее. Благодаря ж/б поясу уменьшиться нагрузка на перемычки над окнами.

Статьи pp-budpostach.com.ua Все о бане

Статьи по пеноблоку,пенобетону,пенобетонным блокам

Статьи pp-budpostach.com.ua Статьи по бетону

Статьи Все о заборах

Статьи pp-budpostach.com.ua Все о крышах ( виды, материал, как лутше выбрать)

Статьи Все о Фундаменте

Статьи по газобетону ( газоблоку ), газобетонных блоков, газосиликатнных блоков

Новости, статьи, слухи, факты, разное и по чу-чуть

Статьи по кирпичу ( рядовому, лицевому,облицовочному,клинкерному, шамотному, силикатному,)

Перемычки необычной формы.

Как сделать перемычку в газобетонной стене? Любую арочную перемычку можно сделать в бетонной стене — от одной с небольшим пролетом над одним окном до перемычек над окнами сложной формы

Простота обработки — несомненное преимущество газобетона. Газобетон позволяет моделировать точную кривизну арочной перемычки из блоков.

Перемычки необычной формы. Как сделать арочную перемычку в стене из газобетона?

Сборная перемычка

Одним из способов изготовления перемычки является решение, заключающееся в том, что опорную функцию над окном или дверным проемом выполняют сборные балки из армированного ячеистого бетона. Они доступны шириной 12 и 18 см и четырьмя длинами — 140, 160, 200 и 230 см. Они позволяют, таким образом, закрывать отверстия шириной до 180 см. Готовые элементы должны выходить за пределы отверстия и располагаться с каждой стороны не менее 20 см в длину (балки длиной до 160 см) или 25 см (более длинные балки). Вертикальный край перемычки должен быть смещен относительно ближайшего вертикального шва в нижнем слое как минимум на 10 см. Для стен толщиной более 18 см необходимо комбинировать балки нужной ширины. В стене толщиной 24 см, две балки 12 см, в стене 36 см — две балки 18 см, в стене 42 см — две балки 12 см и одна 18 см.

Сборка балки

При укладке балок их поверхности должны быть соединены тем же раствором, который используется для кладки стеновых блоков. Сборные перемычки имеют большее усиление в нижней части, которая подвергается растягивающим усилиям, чем в верхней части, которая сжимается. Вот почему очень важно правильно расположить их над отверстием. Это облегчает надпись на перемычке. Дополнительной помощью является маркировка минимальной длины опоры цветными линиями, которые должны быть полностью на стене. После установки сборных элементов вам не нужно делать технологический перерыв. Вы можете сразу построить верхние части стены и заполнить пространство под перемычкой.

Газобетон очень легко режется даже до сложной формы. Над отверстием вы можете четко увидеть готовую перемычку, к которой были приклеены ранее вырезанные блоки. Длина перемычки должна быть выбрана в соответствии с наибольшим размером ширины оконного проема

Арка под перемычкой

В зависимости от высоты и размаха арки срезанные блоки прикрепляются к нижней части балки по бокам отверстия — для придания формы арке. Это можно сделать сразу или позже. Блоки лучше всего разрезать по готовому шаблону. Из-за ветровых нагрузок на стену рекомендуется склеивать блоки, склеенные в дуговом отверстии, раствором, уложенным как в горизонтальных, так и в вертикальных стыках В последующих слоях они должны быть привязаны минимум к 10 см, а внешние элементы стены в проемах не должны быть тоньше 12 см. Обрезные и склеенные блоки должны опираться на правильно профилированную опалубку. Лучше всего оставить их для нанесения раствора на стену и приобретения полной прочности, то есть на 28 дней. Этот метод позволяет изготавливать однородный материал стен и снижает риск возникновения теплового моста на этом элементе конструкции.

Установка окон и дверей в газобетонном доме.

Установка окон в газобетон

Основная задача оконных систем – защита от непогоды, сохранение тепла в доме. От правильной установки окон зависит безопасность и долговечность.

Так как газобетон очень легко пилится, с помощью специального уголка можно легко получить идеально ровный оконный проем.

Газобетонная кладка над окном испытывает большую нагрузку не только при возведении здания, но и при дальнейшей эксплуатации.

Общие понятия

Элементы для армирования здания из газобетонных блоков: 1 — стена из газобетонных блоков; 2 — арматура в швах между плитами перекрытий; 3 — железобетонный пояс; 4 — элементы утепления армопояса; 5 — усиление несущих зон перемычек; 6 — усиление подоконника; 7 — армирование глухих стен большой площади; 8 — армирование поддерживающего шва.

В стандартном случае для равномерного распределения нагрузки на боковые части всего оконного проема (и перегородки) фурнитура устанавливается с помощью стенореза так, чтобы фурнитура 12 мм легко входила в паз. Последний заливают раствором, а внутрь паза укладывают арматуру так, чтобы ее концы выступали более чем на полметра.

Деревянные коробки для окон в доме из газобетона выпускаются без пазов. После распиливания и строгания нужного размера выбираются четверти и пазы. На обоих концах каждой планки вырезаются шипы, глазки. Далее собираем «мозаику» в коробку. Часто нижнюю планку оставляют целой.

Технология оформления окон и перегородок зависит от применяемых несущих или ненесущих перемычек, несущих узлов на стенах.Если используются оконные коробки, их вставляют в проем и закрепляют гвоздями или анкерными болтами.

Стыки между стеной и коробом изолируются пенопластом или минеральной плитой.

Установка перемычек над оконными проемами – сложный этап работы, требующий внимательности, усердия и соблюдения технологии. Опора любой перемычки на газобетонную стену должна быть установлена ​​на длину более 2 м. Далее открытие делается так. Учитывая толщину стен, одну или две перемычки размещают вплотную друг к другу.Если окно шириной 1,2 м и более, его нужно усилить, удлинив опору до 2,5 м.

При строительстве зданий из газоблока применяются следующие перемычки:

В зависимости от зоны армирования:

  • подшипники усилены в растянутой зоне рабочей арматурой, рассчитанной на прочность на изгиб, опорный сдвиг, прогиб, усилие сдвига;
  • ненесущие конструктивно армированные (газовые и железобетонные перемычки).

В зависимости от используемого материала:

  • газобетонные, подразделяемые на мосты из П-образных газобетонных блоков и железобетонные мосты из газобетона;
  • железобетон
  • ;
  • деревянный;
  • Профили металлопроката — уголки, двутавры, швеллеры.

Установка перемычек

Оконный проем и перегородки в газобетонных стенах перегораживают сборными перемычками из бруса или монолита.Сборно-монолитные перемычки изготавливаются из П-образных блоков тяжелого бетона (М200) с помощью несъемной опалубки. U-блоки представляют собой блоки из газобетона, изготовленные в определенном формате и усиленные в пределах их поперечного сечения. Стены U-блока выполняют функцию опалубки (несущей способности) для монолитных перемычек и теплоизоляции. Каркас изготовлен из стальной арматуры класса А III. Сборные перемычки в зависимости от размеров и веса могут изготавливаться грузоподъемными механизмами или самостоятельно вручную.Далее укладка перемычек осуществляется только на раствор, используемый для кладки стен. Оконный проем в газобетоне не имеет четверти. Деревянные ящики скрепляются оцинкованными гвоздями или металлическими ершами. Щели между оконным проемом и коробкой закрывают утеплителем с эластичными прокладками или монтажной пеной, откосы обрабатывают штукатуркой.

Подоконники наружных стен защищены стальным водостоком с кровли.

Оконный проем перекрывают П-образными блоками (сборно-монолитными перемычками) в несколько этапов.

  1. Установка U-блоков широкой частью с наружной стороны стен на подготовленное основание на глубину не менее 2,5 м. В случае выполнения блочных перемычек над проемом перед их укладкой устанавливаются временные опоры. Чтобы перемычка не прогибалась, опора окна должна быть надежной.
  2. Оконный проем требует проклейки. Проклейка вертикальных швов между U-блоками выполняется раствором для тонкостенных работ.
  3. Проверка ровности строительным уровнем и при необходимости выравнивание кладки резиновой киянкой.
  4. Чтобы правильно оформить проем, нужно выполнить армирование. Арматура (каркас) укладывается в полость, образованную между углублениями U-блоков, таким образом, чтобы обеспечить перекрытие бетоном со всех сторон.
  5. Укладка теплоизоляции (например, пенополистирола) между арматурой и наружной стеной П-образного блока.
  6. Проем смачивается в районе П-образной перемычки водой.
  7. Заполнение полости блоков трамбованным мелкозернистым бетоном.Состав бетона и арматуры подбирается с учетом воспринимаемой нагрузки.
  8. Выравнивание бетонной поверхности.
  9. Удаление временных подпорок после полного схватывания бетонного раствора в П-образных газобетонных блоках.

Монтаж усиленных перемычек

Расположение анкеров в районе оконных и дверных проемов при облицовке газобетонных стен кирпичом: 1. Стена облицовочная из кирпича. 2. Якорь.

Для упрощения работы можно приобрести готовые прямоугольные в сечении перемычки из армированного автоклавного газобетона, перекрывающие пролеты окон и перегородок не более 2,5 м. Усиленные перемычки отличаются прочностью, благодаря объемному каркасу из стали, покрытой антикоррозийным составом. Также они имеют равномерное распределение нагрузки, что упрощает подбор перемычек. Основной проблемой при строительстве домов из газобетона является появление мостиков холода из окон.Теплопроводность железобетонной перемычки небольшая, вследствие чего исчезает вероятность возникновения мостиков холода. В результате установки таких перемычек получается однородная основа под отделку штукатуркой. Существует множество размеров перемычек для любой ширины блока. Таким образом, усиленные перемычки имеют ряд преимуществ. Во-первых, низкая теплопроводность. Во-вторых, легкий вес. В-третьих, высокая огнестойкость. Наконец, точные геометрические размеры. Этот вариант значительно экономит время на возведении построек, является наиболее экологичным.

Перемычка усиленная используется как однопролетная балка, воспринимающая нагрузку по всей длине.

Схема расположения точек крепления коробки оконного блока в стенном проеме: 1- места стационарного крепления конструкции к стене.

Чтобы получить перемычку нужной ширины окна, выполняем несколько действий:

  1. Изготавливаем комбинацию армированных перемычек с грузоподъемными средствами, например краном или своими руками.Установите перемычку стрелкой вверх. Глубина опоры должна быть не менее 25 см, оптимально 30 см кладки, ширина равна ширине блока, высота равна высоте одного-двух блоков. Также можно прикрепить сразу две перемычки. Монтаж оконной опоры осуществляется только в монолитных блоках.
  2. Скрепляем перемычки между собой и в местах опоры клеем или раствором для тонкошовных работ. Ни в коем случае нельзя деформировать перемычку с целью укорачивания, сверления отверстий и каким-либо образом нарушать целостность поперечного сечения блока.В противном случае это приведет к потере теплозащиты, деформации, прогибу.
  3. Следующую перемычку укладываем вплотную к предыдущей с помощью резинового молотка.
  4. Выровняйте поверхность перемычек плоскостью.
  5. Ждем схватывания смеси для тонкой кладки.

Установка перемычки из металлического уголка

Газобетон легко режется специальной пилой. Специальный уголок способствует оптимально ровному срезу, в результате чего подобрать блок нужного размера для окна не составит труда.Важно отметить, что обрезанный блок вставляется длиннее метра. Используя заранее купленные блоки разного размера, вы легко сможете отрегулировать высоту окон либо подрезая блок, либо подбирая блоки разного размера.

Перемычки из бетона, обладающие свойством высокой теплопроводности, в отличие от газобетона, требуют дополнительного утепления, например, пенопластом. Процесс трудоемкий (газобетон, полистирол, бетон) и требует профессионального вмешательства.Такие перемычки лучше всего устанавливать на широкие окна. Кроме того, утеплитель будет способствовать ослаблению каркаса, потере паропроницаемости. Последнее способствует образованию конденсата и плесени внутри окна.

Одним из самых надежных и простых способов установки газоблока на перемычки является установка перемычек из металлического уголка в тело газоблока на расстоянии 1/3 ширины от края. Если ширина окон до 1.2 м, то подойдет 50 угол, если до 2 м — 75 угол. Металлический уголок прочный, следовательно, возможность удерживать ряд склеенных газосиликатных блоков. Для обеспечения максимальной прочности стены газобетон укладывают на клей с посыпкой. Преимущество металлического уголка в том, что кладка снаружи выглядит однородной. Размеры железобетонных перемычек зависят от нагрузки окон и перегородок, давления от кладки без трещин. Различают следующие профили перемычек:

  • швеллеры, двутавры;
  • трубы профильные
  • ;
  • Уголки стальные
  • горячекатаные;
  • Уголки стальные неравнополочные и равнополочные
  • .

По конструктивным соображениям оптимальнее использовать четыре уголка вместо двух для более удобного. Металлопрокатные профили должны опираться на стену более чем на 25 см, а в сейсмоопасных районах – на 40-50 см.

Применение монолитных железобетонных перемычек – трудоемкий процесс. В технологию установки такой перемычки входит:

  • выбор высоты;
  • арматура;
  • установка опалубки;
  • опалубочная опора;
  • склеивание арматуры;
  • Арматурное бетонирование.

Деревянные перемычки являются наиболее экономичным вариантом, имеющим небольшой коэффициент теплопроводности. Главный недостаток – ненадежность, которую будут иметь проемы, из-за этого использование перемычек из дерева нецелесообразно.

Для исключения образования трещин, конденсата, плесени, грибка, снижения звукоизоляции необходимо выполнить все технологические приемы:

  1. Выравнивание поверхности откосов кладки.
  2. Пропитка проема грунтовкой.
  3. Удаление грязи, мусора.
  4. Нанесение грунтовки на отверстия в местах приклеивания лент.
  5. Утепление внутренних откосов.
  6. Подготовка уплотнительных и изоляционных лент, равных ширине окна плюс 2 см.
  7. Приклеивание пароизоляционной ленты шириной 60 мм на вертикальную и горизонтальную верхнюю стороны откоса, отступая по 30 мм с каждой стороны проема со стопорной планкой. Не тяните ленту. Приклейте ленту ровным слоем без пузырей и складок.
  8. Аккуратное заполнение ленты в местах стыков (допускается стыковка сверху вниз, не более одной на отверстие).
  9. Приклеивание паропроницаемой уплотнительной ленты сначала на вертикальные стороны, затем на горизонтальный потолок, которую можно укладывать как на раму, так и на поверхность оконного проема. Это удалит защитную бумажную ленту. Сечение паропроницаемой ленты должно быть более 70 % длины сжатия ленты окном.
  10. Монтаж и крепление окна так, чтобы не порвать ленты, приклеенные к оконному проему.
  11. Вставки подшипниковых блоков, не мешающих креплению лент.
  12. Заполнение предварительно смоченных швов пеной для тепло-, звукоизоляции и долговечности равномерно снизу вверх толщиной 40 мм.
  13. Приклеивание свободного края пароизоляционной ленты на поверхность блока.
  14. Крепление наличников, водостока и подоконника.
  15. Заделка щелей в проеме.

Перечень инструментов и материалов

Необходимые инструменты:

  • молоток;
  • штроборез;
  • каретка
  • ;
  • ковш
  • ;
  • терка;
  • ножовка по газобетону
  • ;
  • строительный уровень
  • ;
  • резиновый молоток
  • ;
  • самолет
  • ;
  • рулетка;
  • мастер в норме;
  • шпатель;
  • уровень линейки, правило;
  • дрель
  • со специальной насадкой;
  • бетономешалка;
  • перчатки
  • ковш
  • .

Необходимые материалы:

  • пенополистирол;
  • арматура из стали
  • ;
  • U-блоки/перемычки железобетонные армированные;
  • гвозди оцинкованные/щетки металлические;
  • раствор
  • для тонкой работы;
  • бетонный раствор
  • ;
  • гипс
  • ;
  • Пенополиуретан
  • .

Материалы для бетонного раствора:

  • цемент;
  • вода;
  • песок;
  • либо готовое решение.

Монтаж оконных конструкций важный этап строительства домов из газоблоков, к нему приступают после завершения усадочных процессов и возведения кровли и до начала отделочных работ. Технология считается относительно сложной, малейшие погрешности приводят к перекосу каркаса, образованию мостиков холода, скоплению конденсата и последующему разрушению смежных участков. Учитывая небольшую этажность домов из таких блоков, монтаж деревянных или ПВХ-пакетов можно осуществить своими силами, но качественный результат достигается только при соблюдении всех норм на этапах возведения коробки и выбор правильного крепежа и утеплителя.

Основным рассматриваемым отличием от других стеновых материалов является наличие пористой структуры и слабые самонесущие способности. При кладке пластиковых и деревянных окон необходима фиксация специальными распорными дюбелями (обычные не подходят из-за риска вырывания), ГОСТ предусматривает паро- и гидроизоляционные прослойки между рамой и самими блоками, непосредственный контакт внешней среды с упаковкой исключено. К профилактическим мерам относится усиление проема на этапе возведения стены.Делается это укладкой газобетонной перемычки или металлического уголка, закрытого утеплителем, при большой площади и весе закрепляемой конструкции следует армировать не только верхнюю секцию, но и боковые грани.

Для исключения риска скопления в стыках конденсата все соединения делают максимально герметичными, в последующем стыки рекомендуется закрыть кусками газобетона, толстым слоем штукатурки или специальными наличниками из ПВХ. Механическая фиксация мешка обеспечивается длинными дюбелями или анкерными пластинами, закрепляемыми навинчивающимися шурупами (не менее 3 шт на 2 м длины). Изоляционные функции выполняет силиконовая клееная лента и/или слой пенопласта с малым диаметром пор и слабым расширением. Оптимальные результаты достигаются при укладке трехслойного монтажного шва.

Монтаж пластиковых окон производится после обработки участков проема антисептическими и адгезионно-усиляющими грунтами. Эта процедура закрывает сотовые блоки и снижает влияние пыли на прилипание уплотнительной ленты и пены к поверхности. Все материалы, используемые при обустройстве шва, должны иметь длительный срок службы (от 20 лет и выше), экономия на этих участках недопустима.Это же касается и пластин и саморезов, имеющих наиболее надежную антикоррозийную защиту.

Этапы установки

Осуществляется двумя способами: со снятием и без снятия стеклопакета с рамы ПВХ. В первом случае конструкция крепится к газобетонной стене с помощью длинного дюбеля; при выборе этого варианта нарушается целостность профиля, но само крепление надежное. Второй способ предполагает использование анкерных плит, впоследствии покрытых штукатуркой и наличниками, он считается более пыльным, но не требует снятия стекла.

Учитывая высокую пористость блоков, большинство строителей рекомендуют останавливаться на первом варианте, а именно установке пластиковых окон со сверлением профиля и дополнительной фиксацией пенопластом. Независимо от надежности соединения и герметичности шва принимаются меры по его защите от холода (их игнорирование приводит к скоплению конденсата). Процесс всегда заканчивается обустройством надежных внешних откосов. В свою очередь, шов можно закрыть непосредственно кладочным материалом (монтаж с четвертью) или пластиковыми наличниками со слоем влагозащитного утеплителя.Ширина оконной четверти в первом случае 3-4 см, в идеале она вырезается на этапе кладки и армирования.

Выполните следующую последовательность действий:

1. Все поверхности очищаются от мусора и покрываются 1-2 слоями грунта. Такой слой должен хорошо просохнуть, для этих целей он выдерживается от 4-5 часов и более.

2. По всему периметру будущего стыка коробки с газоблоками наклеивается гидроизоляционная лента.

3.Стеклопакет аккуратно вынимается из рамы, профиль снаружи оклеивается пароизоляционной пленкой и вставляется в оконный проем. Для фиксации и подгонки по уровню используются специальные пластиковые клинья, деревянные в данном случае не подходят из-за сложности выбивания. Раму выравнивают по вертикали и плоскости окна и закрепляют с ними несъемно с люфтом 2-6 см. Зазор не должен быть чрезмерно большим, но и отклоняться от допустимого минимума (3-5 мм) в меньшую сторону тоже не рекомендуется.

4. Профиль сверлится в специально отмеченных местах с внутренней стороны (при уверенности в совпадении разметки многие выполняют эту операцию заранее). Далее сверло перпендикулярно входит в элементы для получения отверстий под крепления глубиной до 40 см.

5. Оконная коробка крепится к стенам длинными анкерами, после чего проводится еще одна проверка уровнем.

6. Оставшийся зазор заполняется мелкопористой пеной, не рекомендуется использовать в этой области дешевые марки. Лучшие отзывы имеют немного расширяющиеся составы Макрофлекс, Ким-Яролим, Соудал, Фомефлекс-Профи. Одновременно с заделкой аккуратно удаляют клинья, фиксирующие люфт, оставляя внутри монтажного шва только их пластичные разновидности, имеющие теплопроводность, аналогичную газобетону.

7. С внутренней стороны газобетонного проема крепится подоконник с помощью силиконового герметика. Наличие зазоров, пустот или зазоров в этой области недопустимо, для выравнивания и удержания элемента по горизонтали используют доску и грузы.Чтобы герметик по аналогии набрал прочность, требуется не менее суток.

8. В раму возвращается стеклопакет.

9. Установка окон заканчивается установкой отливов снаружи и отделкой откосов. Узел примыкания не должен перекрывать выход конденсата или дождя, падающего со стекла; чрезмерное заглубление стеклопакета или отсутствие уклона является нарушением технологии. Чтобы поглощать шум дождя во время отлива, рекомендуется предусмотреть слой водонепроницаемой и слегка упругой изоляции. На всех этапах отделки проверяют как закрепленный уровень каркаса, так и остальные поверхности.

К организации шва предъявляются особые требования: чем надежнее он загерметизирован и защищен от холода, тем лучше. Для отделки откосов с обеих сторон используется цемент или специализированная штукатурка с хорошими теплоизоляционными свойствами. При отсутствии выступов снаружи защиту стыка можно обеспечить уголками из полимерных материалов, которые фиксируются на этот же раствор.Оптимальные результаты достигаются при закрытии монтажного шва пластиковыми планками. Стандартные элементы этого типа укладываются под прямым углом; при необходимости разместить их с надрезом. Эти условия оговариваются с поставщиком окон для домов из газобетона отдельно.

При выборе варианта оштукатуривания контролируется толщина наносимого за один раз слоя и время набора его прочности. Для получения идеально ровной поверхности на чистовых подходах рекомендуется использовать смеси с мелкой зернистостью.

Требования к штукатурке в этом случае достаточно серьезные, она должна сочетать в себе хорошую устойчивость к влаге и внешним воздействиям с высокой паропроницаемостью.

Перед началом отделки оконных проемов в домах рекомендуется закрыть профиль и стекла плотной полиэтиленовой пленкой, это поможет избежать их загрязнения. Этот этап обычно совмещают с облицовкой фасада и внутренних стен газобетоном, оставлять швы открытыми на длительный период нежелательно из-за риска разрушения пенопластового слоя под воздействием ультрафиолета.Установка деревянных рам в проемы осуществляется по аналогичной схеме, но чаще для крепления используются анкерные пластины из нержавеющего металла.

Распространенные ошибки

Технологические нарушения включают:

1. Образование мостиков холода. Причины тому разные: от неутепленного железобетона до появления трещин. Снизить риски позволяет укладка газобетонных перемычек или закрытие верхнего участка пенопластом. Все армирующие элементы должны заходить в стены, а не просто упираться в их края. Глубина подхода зависит от ширины проема и веса штанги.

2. Невозможность отвода конденсата или его неправильная организация. Выступ отлива должен заходить за наружную стену из газобетона не менее чем на 30-40 мм, это необходимо учитывать на этапе выбора способа отделки фасада и толщины его облицовки. Нарушение этого требования приводит к скоплению влаги на дне стеклопакета (и риску растрескивания зимой при замерзании) или ее просачиванию в пористую структуру, что также недопустимо.

3. Неверно выбранное размещение и фиксация профиля. Установка каркаса заподлицо с фасадом недопустима, опытные строители рекомендуют отступать от наружной стены 8 см при ширине блока 20, и 12 для 30 соответственно. Исключение делается для утепляемых поверхностей, в этом случае допускается смещение линии на толщину теплоизоляционного слоя (но не вплотную к краю стены).

4. Применение пенополиуретана с высоким коэффициентом расширения. Покупка дешевых и непрофессиональных марок повышает риск смещения или перекоса рамы в разы, пластиковые клинья ее не держат.

5. Ошибки в подборе размеров профиля, образование чрезмерного зазора между ним и стенами из газобетона снижает надежность крепления и увеличивает риск образования зоны скопления конденсата.

6. Крепежные или изоляционные материалы низкого качества. Это же касается и самих стеклопакетов.

7. Применение ударных инструментов при подготовке отверстий для закручивания креплений, фиксации анкерных пластин или самой рамы обычными гвоздями.

8. Наличие пустот под подоконниками, отливами или в районе шва (или недостаточная герметизация последнего).

9. Игнорирование необходимости своевременного удаления пыли и крошек газобетона. Если нет необходимости подрезки блоков, монтаж окон нельзя отнести к грязным процессам, но обязательно образуется некоторое количество мусора при сверлении отверстий под дюбеля, его необходимо удалить перед заполнением люфта пеной или обклеиванием периметра пеной. Лента.

10. Монтажные работы в неподходящее время или в холодную погоду. Профессиональные герметики способны затвердевать и схватываться при низких температурах или отклонениях от влажности, но они дороже и не исключают рисков некачественного уплотнения и фиксации.

Существует два основных направления крепления окон ПВХ в пенобетонных и газобетонных стенах 1) с использованием пенополиуретана без фурнитуры; 2) с помощью дюбелей. И в первом, и во втором случае есть недостатки.Давайте разберемся, какая технология оптимально дает качество и комфорт.

Когда ставить окна в новом доме?

Специалисты отмечают, что усадка самих блоков не должна быть выше 0,3 мм на 1 м стены. Поэтому его влияние на качество монтажа не критично. На общую усадку здания потребуется не менее года, за это время происходит промерзание и оттаивание грунта, бетон и клей набирают необходимую прочность. Однако при правильном проектировании здания и качестве всех строительных работ установка окон может быть произведена уже через пару месяцев после окончания строительства.

Монтаж (установка) пластикового окна регламентируется несколькими документами:

  • ГОСТ 30674-99 «Блоки оконные из поливинилхлоридного профиля», ст. 9;
  • ГОСТ 30971-2012 «Швы монтажные для примыканий оконных блоков к стеновым проемам. Общие технические условия»;
  • ГОСТ Р 52749-2007 «Швы оконные монтажные с паропроницаемыми саморасширяющимися лентами».

Если для заказчика обязательна установка окон по ГОСТу, то в договоре необходимо указать, какой именно ГОСТ имеется в виду.Потому что в ГОСТе много положений для добровольного применения и особых случаев, например, с применением паропроницаемых саморасширяющихся уплотнительных лент (ПСУЛ) или без них.

Основные моменты

Следует отметить, что показателем качественной установки окон ПВХ в частном доме являются: обеспечение герметичности стыков между рамой и стеной блоков, длительность эксплуатации, отсутствие теплопотерь, идеальная выравнивание рамы, качественная установка отливов и подоконников.

Для более герметичных стыков в блоках вырезают специальные четвертные выступы (при кладке блоков можно заранее предусмотреть и вырезать четверти), также применяют специальные герметики и ПСУЛ. Утеплитель – пенополиуретан, фиксирует зону непосредственного соприкосновения стены и каркаса. Механическая прочность достигается за счет крепления каркаса дюбелями или монтажными пластинами.

Глубина установки (от рамы до края проема) может варьироваться в пределах 8-12 см, в зависимости от толщины стены блока.Если кладка дополнительно утеплена, окно монтируют ближе к внешнему краю стены, чтобы точка росы находилась за пределами оконной рамы. Это защитит стекло от образования конденсата и замерзания.

Крепление рамы к проему

Есть 2 способа крепления рамы в оконном проеме. В первом случае необходимо сначала снять стекло. Просверлите в нескольких местах пластиковый профиль и закрепите каркас длинными дюбелями. Недостатком этого способа является сложность демонтажа, нет возможности изменить положение рамы относительно проема после окончательной фиксации, даже до задувания пены. Недостаток существенный, особенно при самостоятельной установке окон в частном доме. Шансов сделать все идеально с первого раза, даже если руки растут не из того места, немного.

   Крепеж с анкерами и дюбелями
   Крепление анкерной пластины

   Разметка стеклопакета относительно стен
   Ошибки при установке окон

Второй способ не требует снятия остекления. Каркас крепится с помощью анкерных пластин, которые устанавливаются по периметру пластикового каркаса с помощью саморезов.Далее происходит крепление к стене дюбелями, гвоздями через отверстия в пластинах.

Установка окон в частном доме. Этапы работы

1. Монтажные пластины крепятся к оконной раме с помощью шурупов 4,8 x 12 мм.

2. Под раму из ПВХ устанавливаются специальные регулировочные клинья (деревянные или пластмассовые). Создают зазор для последующего нанесения утеплителя – пенопласта.

3. Положение стеклопакета регулируется по уровню. В блоках сверлят отверстия для дюбелей, учитывая, что для предотвращения поломки блоков отверстия не должны быть ближе 5 см от его края. Первоначально плита фиксируется одним дюбелем (6х100 мм), затем выравнивается и прикручивается второй.

4. Проверить открывание и закрывание створчатых окон.

5. Запенить по периметру рамы все стыки рамы со стеной. Пена выбрана морозостойкой для территории России. Перед запениванием шов опрыскивают водой из пульверизатора. Эта простая процедура улучшит сцепление пенопласта со стеной и пластиком.

6. После застывания пены излишки пены срезаются.

7. Удаляются клинья, запениваются пустоты.

9. Установить отлив и подоконник. Над отливом в профиле ПВХ делают отверстия для отвода конденсата.

  Скрыть

Частные дома могут быть выполнены из различных материалов: чаще всего это керамзитобетон или газобетонный блок, кирпич, другие современные материалы. Каждый из них имеет свои особенности, именно поэтому, когда дело доходит до установки окон и дверей, их необходимо знать. В этой статье пойдет речь о том, как установить окно в доме из газобетона.

Подход к работе

Технологий крепления несколько, все они применимы, все зависит от индивидуальных предпочтений строителя, возможности использования тех или иных материалов.
  Одним из наиболее распространенных способов установки является приложение. Этот материал помогает быстро зафиксировать окно, сделать проем герметичным, не требуется использование дополнительных креплений. Установка окон ПВХ в газобетон возможна более традиционным способом. Для этого используются дюбели и другие крепежные элементы.Оба подхода имеют место быть, каждый из них имеет свои преимущества и недостатки, поэтому каждый мастер выберет на свой вкус.

Когда я должен установить Windows?

Производитель ячеистого бетона указывает, что материал дает усадку не более 0,3 мм на метр, то есть монтаж можно начинать уже после того, как будет готова коробка здания. Стены не дадут сильной усадки и не будут давить на каркас, не путайте эти данные с общей усадкой здания.

В доме из газобетона вставку лучше производить после возведения крыши. В противном случае есть большой риск разбить стеклопакет во время кровельных работ.

Что вызывает деформацию стены?

Сильная усадка вызвана не материалом стен, а неправильным распределением давления на грунт. Если грунт поднимается или опускается, меняет свою структуру из-за того, что в нем содержится большое количество грунтовых вод, возникает риск усадки здания.Это может произойти как сразу, так и через несколько лет после возведения здания.

Защитить здание от этого можно, правильно обустроив фундамент. Если вы строите на неустойчивом грунте, основание здания должно быть хорошо армировано, иметь гидроизоляцию и желоба, отводящие воду в сторону. Только грамотная подготовка фундамента сможет защитить здание от влаги и усадки.

Практический подход к установке

Установить в пеноблок можно в оптимальные сроки через три месяца после возведения стен.За это время материал даст максимальную усадку и уже не будет деформироваться. Фундамент также наберет достаточную прочность, что обеспечит общую устойчивость конструкции.

Некоторые строители утверждают, что отделку здания следует начинать не раньше, чем через год после возведения стен, так как это связано с усадкой здания и подвижкой грунта. Однако стоит отметить, что грунт движется непрерывно, если фундамент был заложен некачественно, то об этом вы узнаете намного раньше.На надежном основании отделочные работы можно провести намного раньше.

Таким образом, установка в доме из газобетона возможна уже через 2-3 месяца после заливки фундамента и возведения стен.

Как сделать установку окон максимально качественной?

Установка окон в пеноблок обычно несложная. Монтаж осуществляется так же, как и при работе с любым другим материалом. Непросто обеспечить только герметичность соединения, сделать стыки между стеной и каркасом прочными, непроницаемыми для влаги и холода.Для достижения качественного соединения необходимо соблюдать следующие требования:

  • Все швы должны быть проклеены.
  • Места соединения должны быть защищены от холодного воздуха: это обеспечит минимальные потери тепла.
  • Место контакта стены и окна должно быть защищено от механических повреждений.

Как герметично вставить окно в пеноблок? Блоки имеют специальные четверти: это выступы, которые в них вырезаны.Чтобы улучшить качество шва, необходимо использовать морозостойкий герметик, монтажную пену или ленту, способную расширяться.

Проще всего решить проблему в зоне контакта между стеной и рамой. Для этого удобнее всего использовать строительную пену. Он сам расширится, заняв все пустоты, и обеспечит герметичность соединения. Чтобы крепление стало механически прочным, рекомендуется использовать специальные пластины и дюбели. Стыки можно защитить от внешних воздействий с помощью наличников.Они не только защищают стыки от ветра и влаги, но и придают окнам законченный декоративный вид.

Способы крепления рамы в проеме

Установка пластиковых окон в доме из пеноблоков может происходить следующим образом:

  •   снимают его, после этого в профиле пластикового окна сверлится отверстие под длинный дюбель, которым рама будет крепиться к стене. После этого стеклопакет возвращается на место.
  • Если вы не хотите снимать остекление, вы можете установить анкерные пластины и прикрепить к ним раму с помощью саморезов. Зафиксированное в необходимом положении окно крепится с помощью этих пластин к стене на дюбель с гвоздями. Недостатком этого крепления является запыленность работы, затрата больших физических усилий, кроме того, требуется декоративная маскировка способа крепления. Установка окон в пеноблок таким способом уступает монтажу на монтажную пену еще и тем, что при фиксации рамы нельзя изменить ее положение, то есть с самого начала важно точно установить, насколько ровно все крепления подходят.
  • Если вы предполагаете использовать монтажную пену, окно сначала ставится на специальные пластины, положение которых можно менять.

Установка окон в доме из газобетона мало чем отличается от стандартной установки окон в доме из любого другого материала. Главное, выбрать правильный способ и установить раму ровно, иначе створки будут открываться неправильно или возникнут проблемы при открывании.

Установка окон в газобетон Выполняется с учетом ряда свойств и особенностей ячеистых бетонов.Прочность конструкции оконных проемов в газобетоне обеспечивается уже в процессе кладки стен. Для этого армируется ряд блоков под окнами и опорная зона для перемычек. Оконные проемы бывают с четвертью или без четверти.

Оконной четвертью или четвертью оконного проема называют выступ части наружной стены шириной 3-4 см. Название происходит от того, что 3-сантиметровый выступ шириной в четверть кирпича, который в строительстве обычно делают выступом для оконных проемов.

Оформление проемов зависит от оконных перемычек. Например, если были выполнены перемычки с помощью U-образных блоков по всей ширине стены, проемы не имеют четвертей. При отсутствии четвертного оконного проема можно устроить фальшчетверть (например, использовать уголок из атмосферостойких полимерных материалов). С этой же целью можно использовать планки без герметизации стыков их стыковки с оконной рамой или стеновым проемом.

Четверти в проемах газобетонных стен могут быть выполнены путем вклеивания кусков газобетона с использованием клеевого раствора.Укрепите узел с помощью уголков, которые закрыты гипсом.

Установка Windows

Перед монтажом оконного блока в проем на наружную поверхность рамы по всему периметру наклеивается самоклеящаяся гидроизоляционная лента, а с внутренней стороны окна наклеивается пароизоляционная лента.

Далее оконный блок ставится в проем, и с помощью уровня и отвеса выставляется вертикаль и горизонталь. Установку окон в оконные проемы необходимо производить, оставляя зазор 2-6 см между оконным блоком и проемом.

Следующий этап – закрепление оконных блоков в проемах. Крепление окон в проемах выполняют с помощью дюбелей по газобетону, строительных шурупов (саморезов), гибких оцинкованных анкерных пластин толщиной 1,5 мм и более.

Угол изгиба анкерной пластины зависит от величины зазора между коробкой и проемом и выбирается на месте.

Крепление оконных блоков и анкерных плит к проемам стен с помощью гвоздей не допускается.

При забивке дюбелей в проемах для стен из газобетона применяется безударная дрель (режим чистого сверления). Отверстия сверлятся глубиной большей анкерной части дюбеля на один диаметр самореза. Расстояние от края оконного проема должно быть не менее удвоенной глубины анкеровки.

Конструкция примыканий, конфигурация креплений, а также глубина оконной коробки в проеме не должны образовывать мостиков холода, которые впоследствии вызовут конденсацию и увлажнение внутренних откосов.Соединение должно отводить дождевую воду и конденсат.

После фиксации оконного блока в проеме можно приступать к герметизации окна. Материалы, которыми выполняются монтажные зазоры, следует выбирать с учетом деформации стеновой конструкции.

Окно из пенобетона герметизированное с трехслойным монтажным швом.

Первый слой — внешний, гидроизоляционный. По периметру проема наносится специальный клей-герметик, а на него крепится и заглаживается гидроизоляционная лента для защиты монтажного шва от атмосферных воздействий.Основные требования к внешнему слою: водонепроницаемость и паропроницаемость, устойчивость к перепадам температур и ультрафиолету.

Второй центральный слой теплоизоляционный. После высыхания клея и герметизации внешней части окна выполняется центральный шов монтажного стыка. Полость между проемом и рамой заполнена пеной с низким коэффициентом расширения. Термическое сопротивление, находящееся в диапазоне параметров для стен и окон, обеспечивается именно центральным слоем монтажного шва.

Третий внутренний слой – пароизоляционный. Внутренний слой укладывают по внутреннему контуру монтажного шва наклеиванием пароизоляционной ленты, сплошным, без разрывов и непроклеенных участков.

Материалы, используемые для выполнения монтажных соединений, должны иметь долговечность не менее 20 условных лет эксплуатации.

Установка окон в газобетон  заканчивается установкой оконных отливов. При монтаже отлива участок, прилегающий к стене, должен быть качественно герметизирован.Под сливы рекомендуется устанавливать специальные прокладки (демпферы), которые уменьшат шум от дождя. Выступ отлива над поверхностью наружной стены должен быть 30 мм -40 мм.

  • Этапы строительства из газобетона
  • Пенобетонная штукатурка

Перемычки из автоклавного газобетона — Parin Beton

Перемычка представляет собой конструкционный горизонтальный блок, перекрывающий пространство или проем между двумя вертикальными опорами, которые могут нести нагрузку и распределять ее на другие элементы здания.Его часто можно найти над дверями, окнами или проемами. В соответствии со статьей 3-7 национального сейсмического кодекса, четвертая редакция, перемычки над проемами должны быть сплошными и равными суммарной длине проемов плюс зазор между ними и дополнительные 20 см с каждой стороны проемов. Обычные перемычки, используемые в зданиях, представляют собой стальные, железобетонные, деревянные или глиняные блоки. Каждый тип имеет свои преимущества и недостатки. Простота и скорость установки — лишь немногие из преимуществ, которые делают их жизнеспособными.

Автоклавная перемычка Parin из газобетона

Одним из других продуктов Parin являются перемычки из автоклавного газобетона.Перемычки Parin изготавливаются из автоклавного газобетона, армированного сталью. Ширина перемычки такая же, как толщина стены и в соответствии с требованиями клиента. Длина перемычки варьируется относительно проема и минимальной высоты 15 см. К преимуществам Parin Lintel относятся отказ от дополнительного армирования из-за однородности изделий, дополнительный термический слой вокруг перемычки и простота монтажа.

Усиленные перемычки Parin являются частью системы автоклавного газобетона, которая широко используется с блоками из автоклавного газобетона для проемов, окон и дверей. Это значительно увеличивает скорость установки и снижает затраты по сравнению с традиционной установкой.

Париновые перемычки обладают теми же свойствами, что и париновые блоки, только армированные, поэтому проблема использования разнородных изделий за счет использования стальных перемычек решена и исключается образование мостиков холода.

Рисунки выше приведены только для информации.

Армированные перемычки Parin

изготавливаются в соответствии с требованиями заказчика в зависимости от размера проема, максимум 3 м и толщины стены.



Парин перемычки для ненесущих стен

Перемычку

армированную Parin можно использовать для любой ненесущей стены. Эти перемычки производятся с максимальным пролетом 2500 мм. Опоры перемычек с обеих сторон должны быть не менее 200 мм или 1/10 ширины проема.

PARIN Перемычки для ненесущих стен

Ряд

Описание

Толщина (см)

Высота

(см)

Длина

(см)

Ширина проема (см)

1

Перемычка

15-30

20 и 25

120

80

2

150

110

3

200

160

4

250

200

5

300

250

Толщина перемычки должна быть такой же, как толщина стены.

Для получения информации о других размерах обращайтесь в технический офис Parin.









Арки и перемычки. Часть 2. Перемычки

Введение

Арки и перемычки встречаются везде, где необходимо поддерживать стену и т. д. над проемом, ширина которого обычно не превышает двух метров. Они оказывают поддержку совершенно по-разному, и понимание этого имеет основополагающее значение для их выбора, определения и оценки.
И арки, и перемычки до некоторой степени встречаются в природе. Естественная арка в Дердл-Дор в Дорсете известна. Прошло много столетий, прежде чем человечество поняло механику арки и изобрело средства для их успешного строительства. Однако перемычкой было в некотором смысле проще пользоваться, если не понимать. В настоящее время существует так много различных типов арок и перемычек, что их полный список выходит за рамки данной статьи.
Перемычки намного проще, чем арки, и действующие силы полностью находятся внутри перемычки.Они обеспечивают поддержку, сопротивляясь изгибающим моментам и силам сдвига, возникающим в результате приложенных к ним нагрузок. Первыми примерами, вероятно, были деревья, падающие через ручей, и человечество быстро научилось использовать перемычки. Есть примеры использования камня в качестве перемычек еще в доисторические времена. Самые ранние перемычки, вероятно, были каменными, как в Великой пирамиде в Гизе, построенной около 2560 г. до н.э., и в Стоунхендже, построенном около 2300 г. до н.э. Использование древесины для перемычек, вероятно, развивалось параллельно с камнем, и этому в значительной степени способствовало развитие инструментов бронзового века на Ближнем Востоке до 3000 г. до н.э.Гораздо позже появление железных инструментов в железном веке после 1200 г. до н.э. значительно расширило возможности обработки как камня, так и дерева.

Общий

Существует множество различных форм перемычек, определяемых свойствами материала и назначением перемычки. Архитекторы и инженеры-строители регулярно включают их в свои проекты. Каменные и деревянные перемычки обычно имеют прямоугольное сечение. Бетонные перемычки обычно бывают прямоугольными, L-образными (известными как «загрузочные» перемычки) или прямоугольными, но с одной наклонной вертикальной поверхностью (используются в полых стенах).
Разработка бетонных и стальных перемычек, а также мода на большие окна, появившаяся в 1950-х годах и получившая дальнейшее распространение в 1960-х годах, потребовали использования более прочных перемычек, способных выдерживать повышенные нагрузки. Окна шириной до 2,4 м не были редкостью в 1960-х годах. Эти большие пролеты, в свою очередь, требовали большего внимания к опорам на концах этих перемычек из-за большей нагрузки от них на кладку ниже.
Дальнейшие разработки в строительстве представили угловые перемычки, которые действуют как консоли, коробчатые перемычки и карнизные перемычки.По мере того, как стальные перемычки были разработаны конструкции для сплошных стен, стали доступны внутренние стены. Для улучшения теплоизоляционных свойств и облегчения крепления таких предметов, как карнизы для штор, были введены открытые перемычки.
По мере роста популярности каркасных домов у застройщиков появились каркасные перемычки из стали. В последние годы повышенные требования к теплоизоляции препятствуют дальнейшему использованию некоторых типов перемычек для наружных стен зданий, например.г. бетонные «загрузочные» перемычки. Конструкции других, таких как стальные перемычки, были изменены за счет включения изоляции в полость перемычки.

Британские стандарты

Конструкция и производство перемычек регламентируются различными британскими стандартами. BS 5977 охватывает Спецификацию для сборных перемычек, а BS 7543 — Долговечность зданий, строительных элементов, продуктов и компонентов на их расчетный срок службы.
Существуют также специальные стандарты для основных материалов, используемых для перемычек.Стандарт BS EN ISO 1461 распространяется на горячее цинкование стальных перемычек. BS 7973 охватывает требования к распоркам, которые можно использовать в железобетонных перемычках.

Материалы

Камень

Каменные перемычки можно найти из различных, обычно местных, камней. Твердый прочный камень, такой как гранит, хорошо противостоит естественному износу, но более мягкий камень, такой как известняк, со временем может значительно выветриться. Теоретически камень не обладает пределом прочности на растяжение, и поэтому расчетным путем нельзя доказать, что он способен выдержать нагрузку.Камень также подвержен дефектам внутри него и трещинам, возникающим либо естественным путем, либо в результате добычи, транспортировки и укладки камня, либо в результате нагрузки или теплового движения. Для слоистого камня, такого как некоторые известняки, направление слоев в перемычке может существенно повлиять на его устойчивость к атмосферным воздействиям и прочность.
После того, как камень расколется, его фактическая прочность может упасть до нуля. Затем потребуется осторожное удаление и замена с соответствующей временной опорой для кладки наверху, чтобы восстановить прочность конструкции и поддержку стены.
Перемычки также могут быть изготовлены из реконструированного камня, иногда называемого литым камнем. Они распространены в районах, где внешняя поверхность стены построена из местного камня, например. Район Пурбек. Реконструированные каменные перемычки обычно армируют арматурой из стальных стержней того типа, который используется для железобетонных перемычек. Однако камень и производственный процесс путем литья могут привести к пористой текстуре перемычки, что может позволить влаге проникнуть в стальную арматуру и вызвать ее коррозию.Затем перемычки требуют замены, что может быть дорогостоящим процессом, поскольку они должны быть специально изготовлены того же размера и с тем же или соответствующим камнем, что и оригинальные. Использование арматуры из нержавеющей стали в этих перемычках очень рентабельно и предпочтительнее арматуры из простой стали. Арматура всегда должна располагаться с помощью распорок, соответствующих BS 7973.

Древесина

Деревянные перемычки, вероятно, развивались параллельно с каменными. С древесиной намного легче работать при наличии подходящих инструментов, и она обладает хорошими термическими свойствами.Если он хранится в сухом и защищенном от насекомых и грибкового разложения древесине, он может служить неопределенно долгое время. Однако иногда он используется на внешней стороне стены и может разрушиться намного раньше, чем стена, которую он поддерживает. Древесина также подвержена первоначальному высыханию и усадке после того, как дерево было срублено, и это может привести к тому, что древесина перестанет поддерживать кладку над ней после того, как стена будет построена. По этой причине для перемычек следует использовать только хорошо выдержанную или высушенную древесину.
Во многих викторианских зданиях отверстия на внешней поверхности стены поддерживаются арками. Внутренняя поверхность часто поддерживается деревянной перемычкой, обычно глубиной около 70 мм и шириной 100 мм. Когда они разрушаются и требуют замены, иногда используются перемычки из предварительно напряженного бетона. Это ошибка, потому что напряжения в бетоне и его поведение полностью отличаются от исходной кирпичной кладки стены из известкового раствора. Между двумя разными формами конструкции могут появиться трещины.Обычно используемая перемычка из предварительно напряженных бетонных досок глубиной 65 мм требует комбинированного действия со структурной кирпичной кладкой выше, чтобы выдерживать расчетную нагрузку. Вряд ли это может обеспечить викторианская кирпичная кладка. При условии, что исходная деревянная перемычка была надлежащего размера, предпочтительнее заменить ее новой частью древесины. Если древесина исходного размера была слишком маленькой, то обычно ее можно заменить древесиной глубиной 140 мм и шириной 100 мм (или больше), удалив один (или несколько) рядов кирпичной кладки над положением исходной деревянной перемычки. .
Деревянные перемычки легкие, их легко резать и крепить. Они также обеспечивают легкое крепление таких предметов, как карнизы, и обладают относительно хорошими тепловыми характеристиками по сравнению с каменными или бетонными перемычками.

Бетон

Два типа бетонных перемычек, армированные или предварительно напряженные, обычно используются в зданиях. Армированные армируются стальными арматурными стержнями (или стержнями) и могут быть изготовлены как на месте, так и на заводе. Общие проблемы с этим типом перемычки: —
Бетон низкого качества, обнаруженный в перемычках, изготовленных на месте.Обычно это плохое уплотнение и, как следствие, сотовая структура бетона.
Неуместное усиление. Если арматура не находится в правильном положении в бетоне, конструктивная прочность, долговечность и огнестойкость перемычки могут значительно снизиться. Перемычки с арматурой, расположенной близко к поверхности бетона, т. е. с меньшим, чем указано, заходом на арматуру, могут выйти из строя в течение нескольких лет после установки. Неуместное армирование, не соответствующее Британскому стандарту 7973:2001, может повлиять на перемычки как на месте, так и на заводе.
Предварительно напряженные перемычки широко используются с 1950-х годов. Они широко использовались в проемах как во внутренних, так и во внешних стенах, пока все более обременительные требования к теплоизоляции в соответствии со Строительными нормами не привели к тому, что они больше не подходили для наружных стен.
Перемычки изготавливаются на заводе путем натягивания стальной проволоки по всей длине формы и заливки вокруг нее бетона. Когда бетон набирает достаточную прочность, концы проволоки освобождаются, и усадка по длине проволоки вызывает сжимающее напряжение в бетоне.Чем раньше бетон наберет достаточную прочность, тем быстрее можно будет осуществить перемещение, удаление перемычки и повторное использование формы. Это привело к использованию высокоглиноземистого цемента для бетона. Этот цемент так быстро набрал прочность, что при отверждении бетона паром перенос можно было произвести через 24 часа после заливки. Это привело к однодневному циклу производства перемычек, а также балок перекрытий и крыш, широко используемых в зданиях, напр. жилые дома. Позже, когда произошли разрушения балок, стало ясно, что высокие температуры, используемые для отверждения бетона паром, вызвали химическое преобразование цемента с высоким содержанием глинозема в другую форму со значительным снижением прочности.Перемычки (и балки) можно узнать, потому что бетон из высокоглиноземистого цемента обычно темно-серого цвета, тогда как бетон из обычного портландцемента светло-серого цвета. Высокоглиноземистый цемент, подвергшийся химической конверсии, часто имеет светло-коричневый цвет.
Предварительно напряженные перемычки бывают разных форм. Некоторые, такие как L-образные перемычки, были спроектированы так, чтобы быть самонесущими при переносе нагрузки сверху, но другие, такие как дощатые перемычки, зависят от нескольких рядов конструкционной кирпичной кладки, чтобы обеспечить сжимающий элемент их общей прочности.Может потребоваться до семи рядов кирпичной кладки или трех рядов кладки блоков. Перемычки, требующие кирпичной или блочной кладки для достижения расчетных нагрузок, известны как композитные перемычки. Важно, чтобы в кирпичной или блочной кладке не было отверстий или отверстий в пределах глубины требуемых рядов. Это может быть особой проблемой, когда здание впоследствии перестраивается, и строитель не понимает, что кирпичная или блочная кладка над бетоном образует конструктивную часть перемычки.Композитные перемычки требуют подпирания в середине пролета во время строительства стены выше. Если длина пролета превышает 1,5 м, то также требуется дополнительная подпорка в четвертях пролета. Перемычки должны быть подперты в течение как минимум семи дней после завершения структурной кладки над ними, и этот период должен быть дольше, если в это время присутствует холодная погода. В Британском стандарте 5977 говорится: «Композитные перемычки должны надлежащим образом подпираться вдоль их пролета до, во время и после возведения заполнения.Стойки не должны сниматься до достижения кладочным элементом проектной прочности и ни в коем случае не ранее чем через 7 дней». Иногда перемычки не были должным образом подперты, и можно увидеть, что они провисают в середине пролета. Это связано с тем, что вес сырой кладки оказывает слишком большую нагрузку на незакрепленную перемычку. После того, как кладка схватится, перемычка постоянно устанавливается в провисшей форме. Иногда д.п.к. укладывается на бетонную перемычку до возведения структурной кладки. Это разрушает необходимую связь между бетонной перемычкой и структурной кирпичной кладкой над ней.Бетонная перемычка может прогнуться под тяжестью мокрой кладки.
Со временем сжимающие напряжения в бетоне приводят к его укорочению. Это может привести к появлению трещин на концах перемычки либо выше, либо ниже перемычки, либо в обоих местах. Трещины под перемычкой обычно начинаются на конце перемычки и проходят по диагонали вниз к центру перемычки через кладку, на которую опирается перемычка. Трещины, идущие вверх, обычно начинаются на концах перемычки и проходят по диагонали вверх и от центра перемычки.Трещины во внутреннем листе полой стены встречаются чаще, чем во внешнем листе, потому что внутренний лист обычно состоит из блочной кладки с меньшей прочностью, чем наружный кирпичный лист.
Концы проволоки предварительного напряжения обрезаются заподлицо с концами бетонной перемычки после передачи нагрузки. Концы проводов открыты на каждом конце перемычки. Исторически концы перемычек окрашивались битумной краской для защиты стальных тросов от коррозии.Совсем недавно эта практика была прекращена, и оголенные концы проводов теперь не защищены от коррозии. Это также относится к балкам перекрытий из предварительно напряженного бетона, которые используются для устройства подвесных полов.
Одно время были популярны бетонные Г-образные перемычки. Они могли либо опираться на оба листа полой стены, либо передний край можно было укоротить так, чтобы бетон был виден только на внешней стороне стены на ширину проема внизу. Такое расположение создавало скручивающие напряжения в перемычке, и больший вес кирпичной кладки, образующей внешнюю обшивку стены, по сравнению с более легкой блочной кладкой, образующей внутреннюю обшивку, мог привести к тому, что перемычка стремилась повернуться вперед, а передний край опускался вертикально вниз.

Металл

Металлические перемычки изготавливаются из низкоуглеродистой стали, а в последнее время также из нержавеющей стали. Перемычки из мягкой стали могут быть подвергнуты горячему цинкованию после изготовления (наилучший вариант) или изготовлены из предварительно оцинкованной стали, которая имеет гораздо более тонкое оцинкованное покрытие. На сталь некоторых перемычек нанесено покрытие, например, краска.
Исторически стальные перемычки часто представляли собой прокатные угловые профили из конструкционной стали. В последние десятилетия была введена запатентованная формованная стальная перемычка, которая существует во многих различных формах и типах.Большие проемы могут быть перекрыты стальным швеллером или секцией балки/балки, поддерживающей внутреннюю обшивку или поверхность стены со стальной пластиной, приваренной к нижней полке секции. Пластина выдвигается, образуя опору для внешней части стены.
Защита от коррозии перемычки особенно важна, если она должна прослужить в течение расчетного срока службы здания, обычно 60 лет, без необходимости замены. Горячеоцинкованные перемычки в соответствии со стандартом BS EN ISO 1461 и его предшественниками доказали свою долговечность во многих местах, но для определения среднегодовой скорости атмосферной коррозии цинка в Великобритании и Ирландии следует обращаться к карте Zinc Millennium Map.Перемычки, изготовленные из предварительно оцинкованного листа, в некоторых районах могут прослужить всего 15 лет, если цинку не будет обеспечена дополнительная защита. Дополнительная защита может также потребоваться, если, например, раствор содержит вещества, агрессивные по отношению к цинковому покрытию.
Как правило, чем проще форма перемычки, тем меньше вероятность возникновения коррозии в местах нахлеста или щелей. Пример конструкции перемычки «Top Hat» показан на рисунке 1 ниже. Они формируются из одного куска металла без сварки или щелей, возникающих в результате наложения двух кусков металла и точечной сварки.Они поддерживают непрерывность кирпичной кладки и кладки поперек проема (что значительно облегчает крепление карнизов и т. д.), имеют хорошие тепловые свойства и с меньшей вероятностью вызывают трещины в штукатурке из-за обнаруженного дифференциального расширения или усадки. с другими типами перемычек. Тем не менее, они имеют непрерывный металлический путь от внутренней части стены к внешней, и это не очень хорошо для соответствия все более обременительным тепловым характеристикам, требуемым изменениями в законодательстве.

В последние годы доступность перемычек из нержавеющей стали по экономичным ценам значительно улучшила способность перемычки с легкостью достигать проектного срока службы здания. Они доступны в большом разнообразии форм и размеров. Некоторые производители могут изготовить нестандартные перемычки в течение нескольких дней.

Кирпич

Перемычки могут быть изготовлены из кирпичной кладки, армированной или с последующим натяжением. Армированные кирпичные перемычки изготавливаются путем включения металлической арматуры в швы кладки кирпичной кладки.Арматура незаметна снаружи готовой перемычки. Арматурой стыка станины может быть просечно-вытяжной лист, сварная решетка (типа «Мурфор»), витая проволока (типа «БрикТор»), отдельные витые полосы (типа «Спиро-Барс») или прямоугольные сварные полосы. Материалы могут быть либо оцинкованной сталью, либо, что чаще встречается в последние годы, нержавеющей сталью. Отсутствие переднего края обычной перемычки на лицевой стороне кирпичной кладки не обязательно означает отсутствие перемычки в стене.Усиленная кирпичная кладка не подходит для кирпичей, уложенных на торец (т. е. солдатский ряд) над проемом из-за отсутствия швов постели, в которые можно поместить арматуру. Также доступны фирменные системы армирования.
Кирпичные перемычки могут быть сформированы для солдатской кирпичной кладки, используя кирпичи с отверстиями в них, обычно кирпичи с тремя отверстиями, и продевая в отверстия стержень или стержень с резьбой. С каждого конца на стержень надевается толстая шайба распорной пластины, а затем гайки. После достаточного схватывания раствора гайки затягиваются, и перемычка может воспринимать нагрузку сверху. Этот тип перемычки нуждается в полной поддержке проема при укладке кирпичей, и это обычно делается с помощью деревянных или строительных лесов. Притолока обеспечивает видимость курса солдата над проемом, без видимой поддержки. Однако большинство солдатских рядов состоят из простой кирпичной кладки и не имеют в себе усиления. Поэтому им нужна отдельная перемычка внизу, чтобы обеспечить структурную поддержку. Обычно это стальная перемычка, передний край которой должен быть виден ниже курса солдата.

Комбинация

Для некоторых проемов используются комбинированные перемычки. Они включают один тип перемычки или материала для поддержки внешней поверхности или обшивки стены, а другой — для внутренней поверхности или обшивки. Это может быть нержавеющая сталь для внешней перемычки и оцинкованная сталь для внутренней перемычки, чтобы обеспечить большую защиту от коррозии внешней перемычки, например, в прибрежных районах. Две части перемычки разделены пластиковой полосой, чтобы обеспечить термическое разделение и изолировать различные типы металла от биметаллической коррозии.
Другая комбинация представляет собой внешнюю перемычку в форме буквы «Z» из оцинкованной стали с внутренней перемычкой из прямоугольного дерева. Это обеспечивает длительный срок службы оцинкованной стали на внешней поверхности стены и хорошие тепловые характеристики и простоту крепления карнизов на внутренней поверхности.
Аналогичная комбинация представляет собой внешнюю перемычку Z-образной формы из оцинкованной стали с внутренней перемычкой из армированного или предварительно напряженного бетона. Это иногда делали разработчики для дешевизны. Однако с увеличением тепловых требований в соответствии со Строительными нормами его использование прекратилось.
Другие комбинации материалов могут иногда встречаться в зданиях.

Подшипник

Опирание концов перемычки на кладку внизу важно, так как это средство, с помощью которого нагрузки от перемычки передаются на стену, а оттуда на фундамент. Исторически сложилось так, что пролеты проемов обычно были небольшими, часто не превышая 1,2 м, а для каменных или деревянных перемычек обычно было достаточно опоры около 4 ½” (полкирпича) (110 мм). С введением более широких пролетов, а иногда и большой нагрузки на пол на перемычки, торцевую опору необходимо было увеличить как минимум до 150 мм.Однако, хотя это обычно возможно, когда перемычка находится в одной плоскости со стеной, это часто невозможно, когда перемычка расположена под прямым углом, скажем, к блочной стене толщиной 100 мм. Важно проверить фактическую нагрузку на стену, чтобы убедиться, что она находится в допустимых пределах для каменной кладки и что «минимальная нагрузка 150 мм», указанная производителями перемычек, не соблюдается вслепую. Кирпичная кладка, например, в старых зданиях из известкового раствора или новых легких тепловых блоках может потребовать большей несущей площади или использования каменных блоков для распределения несущих нагрузок на стену при приемлемом напряжении.

Проемы без перемычек

Некоторые проемы не имеют перемычки. Например, с 1950-х по 1970-е годы и ранее в жилищной застройке для внешнего листа полой стены была распространена кирпичная кладка, возводимая поверху дверной или оконной рамы без использования перемычки. Деревянная дверная или оконная рама была достаточного размера и прочности, чтобы ее можно было рассматривать как опору для каменной кладки наверху. С введением сменных окон (и дверей), особенно из ПВХ, каменная кладка больше не имела структурной поддержки от нижней рамы.Обычно окна из ПВХ имеют зазор около 5 мм по всему периметру рамы, чтобы обеспечить возможность установки в существующем проеме и тепловое перемещение, поэтому они вообще не обеспечивают несущей опоры. В результате каменная кладка может треснуть и провиснуть, и перемычки должны быть установлены задним числом, чтобы исправить проблему, которую должен был устранить установщик окон до установки новых окон. Это часто встречающаяся проблема.

Эркеры без перемычек

Эркеры обычно прямоугольной или сегментной формы в плане.В 1930-х годах были популярны балки первого этажа, а конструкция крыши часто поддерживалась несущими деревянными оконными рамами. Когда они заменяются ненесущими сменными окнами, такими как ПВХ, установщик редко принимает во внимание тот факт, что деревянные оконные рамы являются несущими и что нет перемычек, несущих нагрузку от балок первого этажа и конструкции крыши. В результате участок стены между окнами первого и второго этажей лишается прежней опоры.Затем он может осесть и появиться трещины на стыках стены эркера и капитальной стены дома. Точно так же может оседать и конструкция крыши. Предыдущие попытки некоторых установщиков окон установить несущие стойки между отдельными оконными рамами не увенчались успехом, поскольку верхний и нижний концы стоек не касались несущей конструкции дома. Совсем недавно на рынке появился новый продукт от разных производителей под названием «байпольный домкрат».Это небольшой винтовой домкрат, который устанавливается на нижнем конце стержня и затягивается, чтобы обеспечить несущую способность для нагрузки сверху. Поскольку это дополнительные расходы для установщика окон, существует искушение использовать самый дешевый из доступных домкратов с байполом, который может не обеспечивать требуемой поддержки. Все сменные эркеры с момента их создания до самого недавнего времени, вероятно, не имеют структурной поддержки несущих стоек.

Экологически безопасное строительство – современная передовая практика.

Все более обременительные требования к теплоизоляции Строительных норм и правил существенно повлияли на дизайн и материалы, используемые для перемычек. Для достижения наивысшего уровня теплоизоляции и устойчивого строительства необходимо использовать отдельные перемычки для поддержки внутренних и внешних листов пустотелых стен, чтобы избежать теплового моста, присущего комбинированным перемычкам. Использование комбинированных бетонных перемычек, таких как L-образная перемычка, давно устарело.

Использование двух отдельных L-образных стальных перемычек, разнесенных друг от друга почти на ширину полости и расположенных спиной к спине с изоляцией полости почти по всей ширине между ними, позволит избежать теплового моста и обеспечит значение «U», которое почти как и сама стена. Требуется d.p.c. от верхней части внутренней перемычки до нижней части внешней перемычки для отвода любой влаги из полости наружу стены. Типичный пример современной передовой практики устойчивого строительства показан на Диаграмме 3.Там, где внутренний лист стены поддерживает пол, доступны стандартные L-образные перемычки большего размера, а для больших нагрузок можно использовать стандартную прямоугольную C-образную перемычку высотой 225 мм без отрицательного влияния на тепловые характеристики стены. Для еще больших нагрузок, например, от бетонного пола, можно использовать стандартный швеллер с параллельными полками (PFC) для поддержки пола и внутреннего листа стены. По периметру проема, между внутренней и внешней обшивкой стены требуется утепленный доводчик полости.

Резюме

Перемычки обеспечивают полезный метод поддержки проемов. Существует множество различных типов, и некоторые из них более структурно стабильны, чем другие. Поскольку к ним относятся как к «простым» строительным компонентам, иногда к ним не относятся с должным уважением. При определении или оценке перемычек следует тщательно учитывать последствия типа и состояния и, при необходимости, т. е. для отчета о покупке дома, доведенного до сведения настоящего или будущего владельца здания.При правильном выборе и установке перемычки должны прослужить не менее 60 лет расчетного срока эксплуатации жилых домов без необходимости ремонта конструкции.

Крис Шоу CEng FICE FIET MIStructE MCMI
15 Mareschal Road
Guildford
GU2 4JF
Тел.: / Ответ: / Факс: 01483 536577
Электронная почта: [email protected]
v1.0 25.10.056 9

Чтобы просмотреть список экспертов, которые могут помочь вам с проектированием конструкций, нажмите здесь

старая перемычка, кирпичная кладка: из чего она сделана?

Мы думаем, что наш дом был построен в 1920-х годах.Стены монолитные (не
пустотелые) цементно-блочные. Заменив окно в подвале, я посмотрел на перемычку
над проемом. Поверхность цементная, но гладкая, как
отливка. (Настенные блоки имеют отчетливо выраженную выпуклую текстуру.) Когда я
просверлил дно для винта (Tapcon), оно оказалось как минимум частично полым.
Буду признателен за любую информацию (или даже обоснованные предположения) о том, из чего могла быть сделана перемычка
того периода.
Спасибо,
Джордж

Уведомлять меня об ответах на мои сообщения Сообщение Ответить

 Показать цитируемый текст

Фотография (или две), безусловно, привели бы к лучшему ответу.

Уведомлять меня об ответах на мои сообщения Сообщение Ответить

 Показать цитируемый текст

Литой бетон? Обычное сейчас, не знаю о тогда. Раньше они использовали сталь — и до сих пор делают — но это было бы очевидно.Вернуться достаточно далеко, и они использовали резать камень.

Уведомлять меня об ответах на мои сообщения Сообщение Ответить

 Показать цитируемый текст

Да, тоже была возможность.Церковь здесь использует довольно много примерно такого возраста. Также может быть настоящий камень, и ОП ошибается насчет то, что, по его мнению, может быть полым — некоторые из известняков/песчаников не все _that_ сложны. Или, конечно, возможно (хотя и не особенно вероятно в резиденции) реальная поддержка сталь и это это просто декоративный фасад.
Зная, где это может быть, а также предложение фотографий будет вероятно, вызовет гораздо больше информативных предположений, чем в противном случае.

Уведомлять меня об ответах на мои сообщения Сообщение Ответить

 Показать цитируемый текст

(ОП) не ошибся. Стена фундамента — известняк.Я просверлил это, так что Я знаю разницу Поверхности перемычки плоские, но не затертый гладкий.
(Посмотрю, смогу ли я где-нибудь разместить фотографию. Где было бы хорошо место?)

Уведомлять меня об ответах на мои сообщения Сообщение Ответить

Перемычка будет сделана из стали.
В то время это был единственный материал, достаточно прочный (если не считать Плита размером со Стоунхендж, перекинутая через две стены) для поддержки вес кладки над окном.
Проверьте с помощью небольшого магнита.
К 1960-м годам также использовались «литые перемычки». Это была форма в какие стальные стержни схватятся и вокруг них будет залит бетон. В настоящее время это называется «железобетон». Идея позади железобетон так же прост, как концепция гипсокартона. Чтобы чтобы гипсокартон согнулся, бумага на одном или другом слайде должна растягиваться чтобы соответствовать новой форме.Но, поскольку бумага достаточно прочна в натяжение (учитывая вес), дрипка на самом деле очень жесткая (учитывая, из чего он сделан).
Точно такой же принцип применим к железобетону.
Встраивая слои арматуры в бетонную плиту всего в нескольких дюймах от верх и низ этой плиты, то для этого бетона плиту согнуть, то арматура по обеим сторонам бетонной плиты должна растягиваться, а поскольку сталь очень прочна на растяжение, стальная арматура в правильно спроектированная плита не позволит плите изгибаться достаточно сильно, чтобы вызвать бетон трескается от чрезмерного растяжения по бокам плиты что испытывает напряжение.
Итак, я полагаю, что ваша перемычка стальная, и вы можете проверить ее с помощью магнита, но он может быть сделан из железобетона. я просто не знаю когда впервые начали использовать железобетонные чечевицы. я знаю свою здание было построено в 1960 году, имеет стальные железобетонные перемычки. над дверными проемами квартиры, а над квартирой только стальные перемычки окна. Это только потому, что перемычки дверного проема видны до тех пор, пока бетонные блоки над дверными проемами, и это соответствует бетону блоки, составляющие стены прихожей.
Не знаю, поможет ли это.

Уведомлять меня об ответах на мои сообщения Сообщение Ответить

 Показать цитируемый текст

Я ничего не почувствовал с магнитом. И я просверлил ему лицо, и не встретили серьезного сопротивления. Он действует так, как будто это просто длинный цементный блок.
Джордж

Уведомлять меня об ответах на мои сообщения Сообщение Ответить

%PDF-1.6 % 75 0 объект > эндообъект внешняя ссылка 75 183 0000000016 00000 н 0000004541 00000 н 0000004678 00000 н 0000004845 00000 н 0000004971 00000 н 0000005002 00000 н 0000005198 00000 н 0000005230 00000 н 0000006067 00000 н 0000006623 00000 н 0000007177 00000 н 0000007290 00000 н 0000007435 00000 н 0000008062 00000 н 0000008709 00000 н 0000008745 00000 н 0000008950 00000 н 0000009149 00000 н 0000009263 00000 н 0000009947 00000 н 0000010548 00000 н 0000011167 00000 н 0000011771 00000 н 0000012377 00000 н 0000012975 00000 н 0000013130 ​​00000 н 0000013624 00000 н 0000013826 00000 н 0000014005 00000 н 0000014642 00000 н 0000015234 00000 н 0000017905 00000 н 0000049999 00000 н 0000088169 00000 н 0000107066 00000 н 0000113972 00000 н 0000113998 00000 н 0000114070 00000 н 0000114180 00000 н 0000114272 00000 н 0000114313 00000 н 0000114417 00000 н 0000114458 00000 н 0000114584 00000 н 0000114673 00000 н 0000114811 00000 н 0000114968 00000 н 0000115075 00000 н 0000115116 00000 н 0000115253 00000 н 0000115387 00000 н 0000115489 00000 н 0000115530 00000 н 0000115635 00000 н 0000115676 00000 н 0000115795 00000 н 0000115836 00000 н 0000115941 00000 н 0000115982 00000 н 0000116033 00000 н 0000116084 00000 н 0000116134 00000 н 0000116184 00000 н 0000116225 00000 н 0000116275 00000 н 0000116316 00000 н 0000116430 00000 н 0000116471 00000 н 0000116611 00000 н 0000116652 00000 н 0000116767 00000 н 0000116808 00000 н 0000116921 00000 н 0000116962 00000 н 0000117086 00000 н 0000117127 00000 н 0000117259 00000 н 0000117300 00000 н 0000117436 00000 н 0000117477 00000 н 0000117579 00000 н 0000117620 00000 н 0000117725 00000 н 0000117766 00000 н 0000117861 00000 н 0000117902 00000 н 0000118009 00000 н 0000118050 00000 н 0000118168 00000 н 0000118209 00000 н 0000118313 00000 н 0000118354 00000 н 0000118485 00000 н 0000118526 00000 н 0000118635 00000 н 0000118676 00000 н 0000118808 00000 н 0000118849 00000 н 0000118949 00000 н 0000118990 00000 н 0000119040 00000 н 0000119090 00000 н 0000119140 00000 н 0000119190 00000 н 0000119240 00000 н 0000119291 00000 н 0000119341 00000 н 0000119391 00000 н 0000119442 00000 н 0000119493 00000 н 0000119544 00000 н 0000119595 00000 н 0000119647 00000 н 0000119698 00000 н 0000119749 00000 н 0000119801 00000 н 0000119852 00000 н 0000119903 00000 н 0000119953 00000 н 0000119994 00000 н 0000120044 00000 н 0000120085 00000 н 0000120197 00000 н 0000120238 00000 н 0000120377 00000 н 0000120418 00000 н 0000120541 00000 н 0000120582 00000 н 0000120694 00000 н 0000120735 00000 н 0000120857 00000 н 0000120898 00000 н 0000121055 00000 н 0000121096 00000 н 0000121228 00000 н 0000121269 00000 н 0000121371 00000 н 0000121412 00000 н 0000121517 00000 н 0000121558 00000 н 0000121662 00000 н 0000121703 00000 н 0000121812 00000 н 0000121853 00000 н 0000121974 00000 н 0000122015 00000 н 0000122149 00000 н 0000122190 00000 н 0000122348 00000 н 0000122389 00000 н 0000122518 00000 н 0000122559 00000 н 0000122687 00000 н 0000122728 00000 н 0000122840 00000 н 0000122881 00000 н 0000123013 00000 н 0000123054 00000 н 0000123103 00000 н 0000123155 00000 н 0000123209 00000 н 0000123261 00000 н 0000123313 00000 н 0000123363 00000 н 0000123412 00000 н 0000123461 00000 н 0000123510 00000 н 0000123560 00000 н 0000123610 00000 н 0000123660 00000 н 0000123710 00000 н 0000123760 00000 н 0000123811 00000 н 0000123861 00000 н 0000123911 00000 н 0000123962 00000 н 0000124012 00000 н 0000124053 00000 н 0000124102 00000 н 0000124155 00000 н 0000124206 00000 н 0000124247 00000 н 0000004036 00000 н трейлер ]>> startxref 0 %%EOF 257 0 объект >поток 6MiP|9%]RuK2. ?>vjzh I~b e>+g(~pw #BspokeSs {d2 [email protected]ѾARj-1b3rCspokeASҔ.Vu]

Детали оконного проема в наружных кирпичных стенах

Детали окна в наружных кирпичных стенах

Джонатан Тейлор

В большинстве современных кирпичных зданий кирпичная кладка поддерживается через проемы снаружи стены из железобетонных, армированных кирпичная кладка или скрытая стальная перемычка шкуркой кирпичной кладки.Часто руководитель открытие ничем не выражено, а даже в традиционной архитектуре, кирпичные арки часто представляют собой облицовку, нанесенную поперек хитро сконструированная перемычка. Этот современный подход к дизайну кирпичная кладка кардинально отличается от традиционные методы строительства, в которых перемычка или арка почти всегда были выражены.



Арки из полихромного кирпича в здании зернохранилища, Бристоль (1869 г., Понтон и Гоф)




Редкий образец раннее окно без либо перемычка или арка; кирпичная кладка кажется быть поддержанным тяжелым окно из деревянного бруса только рама


Даже в самом простом, самом функциональном типы зданий, в том числе скромные террасы и склады, перемычки и арки над двери и оконные проемы часто продуманно, часто тонко, но тем не менее обеспечивая важный элемент детализации в фасад. Добавление существенного Cill под окном и явная арка, перемычка или карниз сверху, подчеркивал его высоту и элегантность, уменьшая видимый разрыв между окно выше. Этот вертикальный акцент является жизненно важный компонент в ритме многих 18-х и террасы 19-го века, установив сильные вертикальные расположения по горизонтали линии крыш и окон, струнные курсы и элементы улицы или сада, способствующие характер уличной сцены, а также к характер отдельного окна или дверного проема.Важность таких деталей не может быть завышено: даже самая простая сегментарная дуга детали могут оказать существенное влияние на видимая высота окна, намного больше значение, чем сумма его скромных Компоненты могут предложить.

ПЕРЕМЫЧКИ

Самый простой способ поддержки кирпичной кладки над проемом – использовать перемычку – горизонтальный элемент конструкции. Камень и для этой цели обычно использовали дерево в прошлом. Камень, будучи относительно слабым в натяжение, можно было использовать только на узких пролетах. Однако эту проблему можно решить путем разделения более широких окон на ряд «светов», разделенных каменными столбами или «столбами».

Эта форма конструкции обычно связаны со средневековой архитектурой и первые окна, которые будут застеклены.Часто встречаются деревянные перемычки. каменные коттеджи, во многом из-за нынешней моды на лишение этих построек их оказывать. Однако они встречаются реже в кирпичных домах. После лондонского пожара внешние структурные деревянные конструкции рассматривались как опасность пожара, и даже створки окна были отодвинулись в свои оконные проемы так что их створчатые коробки (полые коробки на любая сторона, которая содержала грузы) могла быть аккуратно спрятаны за внешней обшивкой кирпичная кладка.

Появление серийных кованых железные балки после промышленной революции позволили создать гораздо большие отверстия в кирпичных стенах. Типичные приложения включают промышленные здания, конюшни и витрины, особенно викторианской эпохи, когда лучи чаще всего маскировались окрашенная деревянная панель. В архитектуре г. витринах этот луч или «брессумер» стал неотъемлемая часть сложных конструкций, которые возникла в конце 18-19 вв. включая карнизы, пилястры и киоск стояки.Жалюзи, ставни и оконные решетки были часто включается в пространство под bressumer, над самим окном.

В конце 19 — начале 20 вв. терракота часто использовалась для декоративных целей. такие детали, как окантовка окон и дверей в кирпичных домах. Небольшие твердые блоки терракотовые по сути такие же как формованные кирпичи. Однако большие блоки терракоты которые очень похожи на большие блоки резных камня по размеру и форме, как правило, изготавливались из полых горшков, вылепленных на видимом лице только и залитый бетоном.В этой форме терракота часто выступала в качестве заполнения и облицовки вокруг железной рамы.

Плоские софиты также могут быть созданы с использованием разгрузочная арка, заполненная кирпичной кладкой внизу и с небольшим брусом чуть выше окна Рамка. Эта техника широко использовалась где кирпичный фасад был оштукатурен или покрыт с лепниной, которая позволила разработать окно обрамление сделать карнизами и формованные косяки (см. Статью Яна Константинидеса и Линн Хамфрис о внешней штукатурке).

АРКИ



  Вверху: Сломанная сегментарная арка, иллюстрирующая прочность. такого типа конструкции: чтобы арка рухнула как он имеет, кирпичи самим пришлось взломать (Фото: Charterbuild)

Хотя обычно считается римлянином развитие, вероятно, самое раннее известное использование арок чтобы охватить отверстия было около 4000 г. до н.э. в Вавилон.Однако именно римляне действительно использовали потенциал устройства как конструктивный элемент, а в Великобритании арки имеют обычно используется в качестве средства охвата окна и дверные проемы в каждый период архитектуры с тех пор, с прекрасными образцами Романский и нормандский резной дверной проем арки в частности. Самая простая форма, полукруглая. арка уступила место более сложной форме арки включая остроконечную арку, обычно связанную с готической архитектурой и поздней готикой возрождения и, в конечном счете, к квартире и сегментарные дуги, возникшие в конце 17ый век.

Арка состоит из мелких элементов например, кирпичи, скрепленные раствором. Это работает перенос груза вбок и вниз, от ключевого камня в центре до косяков из стен ниже. Поскольку структура работает только после завершения кирпичные арки обычно построенный на деревянном каркасе или бывшем известное как «центрирование», которое удаляется после раствор достаточно схватился.

По существу существует две формы арки конструкция: «сегментарная» и «грубая». в случай сегментарной арки, кирпичи или камень блоки специально сделаны так, что они сужается к радиусу (или радиусам в случае арка с более чем одним центром), с параллельными стыки между. Быть шире в верхней части, чем внизу эти «вусуары», как единицы называются, не могут выпасть.Однако в случае грубой арки это раствор, который сужается, не кирпичи, а арка опирается на сцепление кирпичей и раствора для его сила. Эта форма строительства была обычно считается хуже, чем специально конические вуссуары, как структурно, так и эстетично, а грубые арки обычно скрыт от глаз за рендером. (Остерегаться при проведении ремонтно-консервационных работ.Один из симптомов дефицита квалифицированные каменщики сегодня это тот неспециалист строители часто используют эту форму конструкции при ремонте или замене гораздо более тонких работ.)

Вуссуары сегментных кирпичных арок можно сделать, разрезав обычный кирпич на месте с болстером и долотом, отделка топором каменщика или «тростью». Более точные результаты могут быть достигнуты за счет использования «специальных изделий», изготовленных в соответствии с требуемой формой.Производители кирпича производят их либо путем разрезания кирпича в его зеленом состоянии перед обжигом или с помощью формы специальной формы. Однако точность была ограничена, поскольку некоторые коробление при сушке и обжиге было почти неизбежный.

Конец 17 — начало 18 вв. были высшей точкой в ​​эволюции кирпичная кладка. Технология производства улучшенный, с примесью глины, лучшая лепка и более равномерная стрельба, что привело к большему постоянство формы и размера.Один из самые интересные разработки где арки обеспокоены введением калиброванная кирпичная кладка, метод, который был популяризирован сэром Кристофером Реном в конкретный. Эта форма кирпичной кладки была сделана обычно используется мелкозернистый мягкий глиняный кирпич. называются «каучуками». Для конического voussoir из арка, резина была впервые сформирована путем трения на плоской поверхности жерновного песка до тех пор, пока не точно подогнали деревянную коробка, открытая сверху и с одной или нескольких сторон.Это позволило вырезать открытое лицо до сложный профиль при необходимости, включающий молдинги арки с помощью лучковой пилы и Затем все неровности были сглажены. Вся арка была выложена на полу на сайт до нужного размера в качестве компонентов были сделаны, чтобы убедиться, что все компоненты подогнаны друг к другу правильно, с равномерно расположенные стыки.

Калибровочная кирпичная кладка позволила использовать очень тонкие швы, так что швы не нарушить внешний вид изящных лепных украшений. Техника широко использовалась в изобразительном искусстве. архитектура георгианской и викторианской периоды, и некоторые из лучших примеров могут увидеть в сложной кирпичной кладке Тюдоровское возрождение в конце 19 века (на фото ниже).

Простые вуссуары часто ложились друг на друга. в чистую известковую замазку, образуя чистый белый расходящиеся линии, подчеркивающие геометрию арки.Этот эффект широко имитировался с использованием гораздо более дешевой кирпичной кладки. Для этой техники черновые и резные кирпичные арки были залиты раствором того же цвет как кирпич чтоб два слились вместе почти неразличимы. Потом, Пока раствор был еще свежим, тонкая линия была аккуратно ударил по центру сустава и заполненный чистой известковой замазкой.Грубая форма и искривленные кирпичи, таким образом, приобрели аккуратный вид. края калиброванной кирпичной кладки. Побочный продукт улучшение производства кирпича в этом время получило широкое распространение сегментарное и плоские арки.



Слева: Терракотовая арка конца XIX века в Тисбери, Уилтшир.В центре: типичная плоская сегментарная арка с красной резиной и известковой замазкой. суставы, начало 19 века. Справа: арки из тертого кирпича и рельефы, украшающие рядный дом в Коллингемские сады, Лондон (около 1880 г.)


УГРОЗЫ И ВЫЗОВЫ

Возможно, самая большая угроза штрафа детали, придающие зданию характер это самодовольство и невежество.Ремонт, когда они проводятся, часто делаются использование неподходящих методов, которые на самом деле вызвать дальнейшее ухудшение. Кирпичные фасады иногда закрашивали, скрывая тонкие различия в цвете и текстуре, которые так важно для их характера, и запирание в влага. Твердые цементные растворы обычно используется вместо традиционного, намного мягче известковые растворы.Оба изменения могут вызвать кирпичная кладка портится. Другие типичные причины повреждения включают методы очистки обычно используется, повреждение ржавчины, вызванное металлом крепления и повреждения от мороза после насыщения например, из-за переполненных водосточных желобов.

Там, где оконные перемычки и арки имеют не удалось, устранение неисправностей без уменьшения нагрузки могут быть контрпродуктивными.От усиление кирпичной кладки над проемом можно переделать саму кирпичную кладку в перемычку, уменьшая напряжение в арке или перемычка ниже. Этого можно добиться вполне просто введя узкую нержавеющую сталь стержни в швы раствора выше, чтобы перекрыть ширина открытия и перенацеливание так, чтобы они незаметны снаружи. Какой-то специалист компании также разработали метод введения резьбовых стержней из нержавеющей стали через сами кирпичи.Эти стержни затем прикреплены к пластинам с обеих сторон отверстие с гайками, которые можно затянуть пост-натяжение их. Таким образом, кирпичная кладка действует в на сжатие, а сталь на растяжение сил.


  Сменный тертый кирпич и некоторые инструменты, используемые для его изготовления, в том числе открытая коробка и блок карбурунда, используемый для растирание (фотография предоставлена ​​Nimbus Conservation Ltd)

Всегда следует выполнять перенацеливание используя раствор, который соответствует составу оригинала.В старых зданиях это будет обычно подразумевают использование известкового раствора, часто с местный песок или заполнитель. Эти минометы относительно пористая, расширяется и сжимается до степень, с которой не может сравниться современная цементные растворы. Повторное указание с жестким цементный раствор может вызвать напряжение в поверхность кирпичной кладки, в результате чего края кирпичи трескаются и крошатся.Они также блокируют попадание влаги, что может привести к повреждению от мороза и кристаллизация соли, вызывающая кирпичную кладку рассыпаться.

Как и во многих аспектах исторических зданий, важно, чтобы консультанты и использованные подрядчики имеют опыт работы историческими и традиционными материалами. это недостаточно, чтобы человек был членом профессионального органа или торговой ассоциации, если эти жизненно важные особенности должны быть поняты и правильно ухаживали.





Как установить перемычку над окном

Перемычки также могут называться балками или ребрами в зависимости от того, упоминаются ли они в контексте балочных и блочных плит или реберных и блочных плит.

Перемычка представляет собой горизонтальный конструктивный элемент, перекрывающий проем в стене между двумя или более вертикальными сплошными опорами. Перемычки в основном можно найти над окнами и дверями, но их также можно найти в каминах и других порталах.Перемычки также могут называться балками или ребрами в зависимости от того, упоминаются ли они в контексте балочных и блочных плит или ребер и блочных плит.

Вам нужна перемычка над окном?

В случае с окном чрезвычайно важна перемычка, поскольку она распределяет вес всего, что над окном, на окружающую стену, а не на оконную раму. Без перемычки над окном существует опасность структурного повреждения имущества.

Зачем устанавливать перемычку?

Причинами установки перемычки являются замена неисправной перемычки или установка нового окна в стене для обеспечения дополнительной поддержки вышеуказанной нагрузки.

Выявление проблем с перемычками

Первыми признаками проблемы с перемычкой обычно являются трещины в кладке выше   окон  и дверей. Обнаружение такой проблемы, как волосяной покров или более серьезные трещины в бетонных перемычках, обычно является признаком того, что перемычку следует заменить.

Независимо от того, заменяете ли вы существующую перемычку или начинаете установку новой перемычки с нуля, необходимо соблюдать осторожность, чтобы не повредить существующую конструкцию над и по бокам проема.

Из чего делают перемычки?

В настоящее время перемычки изготавливаются из нескольких различных материалов, которые подходят для различных конструкций стен как в старых, так и в современных зданиях. Материалы, из которых изготавливаются перемычки, включают древесину, бетон и сталь. Материал, выбранный для перемычки, может зависеть от нагрузки, которую выдержит перемычка.

Какой тип перемычки выбрать?

При выборе перемычки необходимо учитывать тип стены:

  • полость
  • деревянная рама
  • снаружи твердый
  • внутренняя перегородка
  • несущий подшипник

При установке перемычки также необходимо учитывать тип нагрузки:

  • фермы крыши
  • кирпичная кладка
  • лаги пола

При выборе материала для перемычки учитывайте следующие моменты:

  • Деревянная перемычка обычно находится в старых домах и может быть подвержена сухой гнили и насекомым.
  • Кирпич ни в коем случае нельзя использовать отдельно в качестве перемычки, он обычно поддерживается плоской сталью.
  • Камень достаточен для небольшого пролета, но плохо поддается натяжению.
  • Бетон со стальными стержнями для прочности — лучший выбор, чем камень или кирпич.
  • Одной из самых простых в работе перемычек является прессованная и оцинкованная сталь, которая хорошо подходит как для кирпичных, так и для деревянных каркасных стен.
  • Если устанавливаются стальные перемычки, их торцевая опора должна составлять не менее 150 мм.Стальные перемычки должны быть выровнены, а затем залиты раствором. Выравнивание следует проводить как по длине, так и по ширине перемычки.

Изображение предоставлено: Wikimedia Commons.

Является ли стена несущей стеной для моей перемычки?

Перед началом работ по установке перемычки важно выяснить, является ли рассматриваемая стена несущей.

Это определение делается либо путем поднятия половиц, чтобы узнать, в каком направлении идут балки, либо путем консультации с инженером-строителем.

Обратите внимание, что важно проверить направление балок вдоль всей стены, так как обычный ремонт включает в себя подрезные балки, которые распределяют новую нагрузку, такую ​​как лестница.

Установка оконной перемычки

Пошагово

  1. Для установки новой перемычки определите размер структурного проема и добавьте минимум 150 мм с каждого конца.
  2. Над областью перемычки установите анкеры и используйте подпорки для поддержки стены при удалении кладки для перемычки.
  3. Используйте молоток и долото, чтобы удалить раствор вокруг кирпичей, которые необходимо удалить.
  4. После удаления раствора уберите кирпичи, чтобы освободить место для новой перемычки.
  5. Необходимо уложить слой раствора и установить перемычку.
  6. Раствор должен сохнуть не менее двух дней, прежде чем можно будет выполнять какие-либо другие работы в области новой перемычки.

Сверление в перемычках

Перемычки прочные, поэтому, если вам нужно просверлить их, вам следует рассмотреть возможность использования дрели SDS и сверл.

Строительные нормы, профессиональные консультации и перемычки

Важно отметить, что установка перемычки связана с конструкционными работами, для которых может потребоваться разрешение строительного управления.

Ваш местный портал планирования может посоветовать вам правила установки перемычек на оконные и дверные рамы.

Обстоятельства, вес груза и, в первую очередь, является ли стена несущей, могут иметь отношение к ограничениям и необходимости получения разрешения.

Более того, определение того, является ли стена несущей, может быть сложной задачей, и, безусловно, стоит получить профессиональное заключение.

.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
