Отделка газобетона внутренняя: Отделка газоблока внутри помещений — правила, особенности, полезные советы

Внутренняя отделка дома из газобетона гипсокартоном, вагонкой и пластиком

Возможности отделки

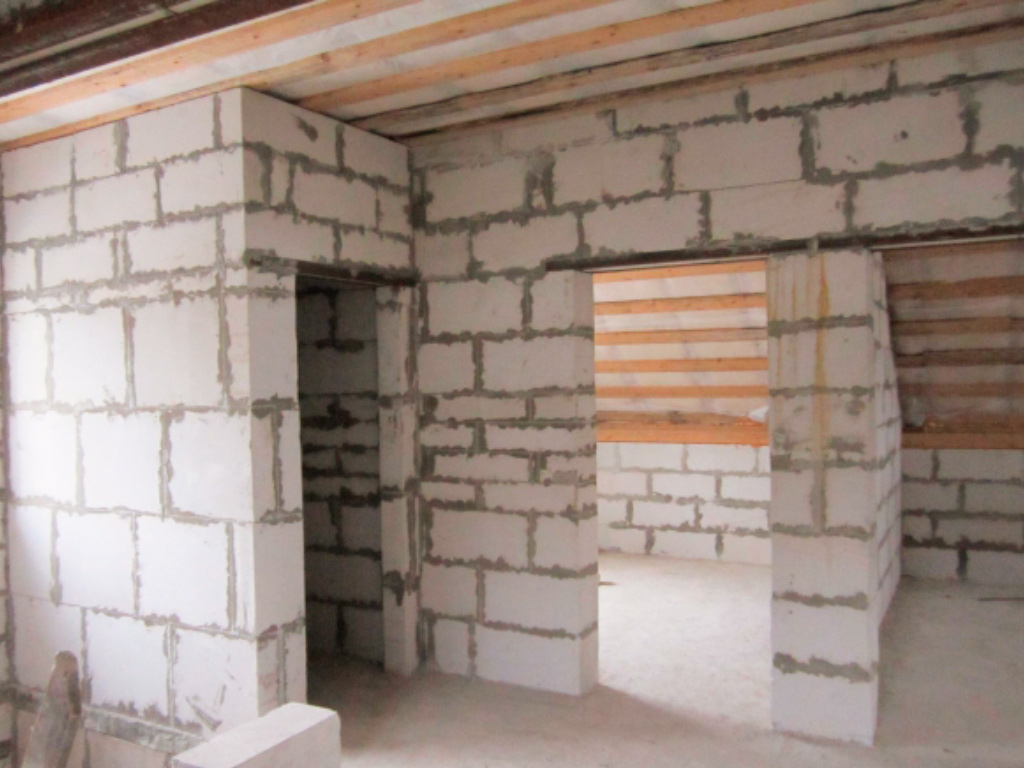

Правильно выполненную кладку из газобетона отличает хорошее качество поверхностей стен и перегородок: они не требуют выравнивания толстым штукатурным слоем, а гипсокартон можно монтировать без каркаса.

Однако, у данного стенового материала есть ряд особенностей, которые внутренняя отделка дома из газобетона обязывает учитывать. Фото и видео в этой статье помогут увидеть тонкости выполнения работ.

Содержание статьи

• Что надо учесть
  • Гипсокартон
  • Штукатурка и шпаклевка
• Вагонка и пластик
  • Потолки

Что надо учесть

Отделочные работы выполняют после завершения всех строительно-монтажных работ, установки оконных и дверных блоков, прокладки трубопроводов, заливки основания под полы.

1. Газобетон хорошо «дышит» — пропускает через себя воздух вместе с водяными парами, которые всегда присутствуют в жилых помещениях, кухнях, ваннах.
2. Если снаружи дом облицован паронепроницаемыми материалами (кирпич без вертикальных зазоров, керамическая плитка), то влажный воздух скапливается в толще стены. Увлажнение конструкций и последствия оного – тема отдельная. Если наружная облицовка указанного вида уже выполнена, то внутренняя отделка домов из газобетона должна быть паронепроницаема без вариантов.
3. При использовании паропроницаемых материалов в наружной облицовке дома из газобетона, внутренняя отделка допускает любой дизайнерский проект.
4. Учитывая способность газобетона впитывать влагу, перед нанесением любого клеевого или шпаклевочного состава поверхность стен необходимо обработать грунтовкой глубокого проникновения и дать ей высохнуть полностью.
5. Необходимо использовать паро- и водонепроницаемую отделку стен и в помещениях с повышенной влажностью: кухнях, ваннах, бассейнах. Как вариант – керамическая плитка, натуральный камень.

Гипсокартон

При поиске ответа на вопрос: «Чем отделать дом из газобетона?», советуем обратить внимание на гипсокартон, с помощью которого можно быстро выровнять и утеплить стены.

Бескаркасная облицовка стен гипсокартоном (листами сухой гипсовой  штукатурки) выполнялась с 50-х годов ХХ столетия, и включала следующую последовательность работ:

• подготовку поверхностей стен,
• разметку мест установки гипсокартона,
• раскрой и подготовку листов,
• нанесение клеевого состава или мастики на стены в виде «лепешек» толщиной около 3 см, расположенным в шахматном порядке, и приклейка ГКЛ,
• заделку швов.

Технология с тех времен не изменилась:

1. Подготовка поверхности включает зачистку широким шпателем стен из газоблоков от потеков клея и грунтовку. Грунтовать желательно два раза.
2. Двухметровым уровнем проверяют плоскостность и отклонение от вертикали – от этого зависит толщина клея.
3. Листы размечают и разрезают до необходимой формы. Доборку можно делать и в процессе работы без предварительной подготовки.
4. Способ нанесения клея и его состав зависят от неровностей стены. Когда отклонения составляют миллиметры, клей наносят на лист зубчатым шпателем.
5. Если отклонения составляют 1-2 см по высоте, то на стену или лист клей наносят «лепешками» диаметром около 10 см толщиной до 2 см. Располагают их в шахматном порядке, на расстоянии около 30 см друг от друга.

Нанесения клея «лепешками»

На заметку: Клей для ГКЛ можно использовать как в виде сухих смесей, так и монтажный вариант, в тубах (например: Инста Стик). Вопрос — цена материала.

Нанесения клея из тубы

6. Остается приклеить гипсокартон к газобетону. Первый лист устанавливают по отвесу, выверяют уровнем и прижимают по всей поверхности прижимным правилом. Этот лист используют, как маяк.
7. Последующие листы приклеивают в единой плоскости с первым, и придавливают их правилом. Правильность положения материала в плоскости и по вертикали проверяют двухметровым уровнем, прикладывая его к обоим листам в разных точках по высоте.

Совет! Если высота помещения больше длины листа, то рекомендуется приклеивать ГКЛ с разбежкой швов по горизонтали и начинать работу от угла помещения.

ГКЛ, наклеенный на тонкий слой клея

8. Далее — заделка швов и шпаклевка гипсокартона.

Провода требуют предварительной фиксации клеем

Штукатурка и шпаклевка

Благодаря хорошей плоскостности стен, внутренняя отделка газобетонного дома может выполняться в виде тонкослойной штукатурки (толщиной около 8 мм). Для сравнения: толщина обычной штукатурки составляет 25-30 мм.

Эту работу следует выполнять только в теплое время. Учитывая, что газобетон склонен к образованию трещин, в том числе и усадочных, желательно, чтобы дом «выстоялся» хотя бы полгода. Ниже мы рассмотрим вариант подготовки стен под окраску или декоративную штукатурку.

Инструкция к оштукатуриванию своими руками:

1. Поверхности очищают и обрабатывают за два раза грунтовкой глубокого проникновения, которая предотвратит быстрое вытягивание воды из базового слоя. Грунтовка должна высохнуть.
2. Зубчатым шпателем снизу вверх наносят базовый слой толщиной до 5 мм, и на него укладывают щелочестойкую (обязательное условие!) стеклосетку, которая отвечает за стойкость штукатурки к образованию трещин.
3. Сетку выглаживают и утапливают в слой раствора зубчатым шпателем.
   Рекомендуется оставлять неглубокие горизонтальные бороздки от шпателя – так сцепление с последующим слоем будет надежнее, особенно, если это — декоративная штукатурка. Полотна сетки располагают с вертикальным нахлестом до 5 см.

Утапливание сетки в раствор

Утапливание и выглаживание сетки широким шпателем

Назначение этого слоя – обеспечить прочное сцепление отделочного слоя с газобетоном и предотвратить образование трещин в финишном покрытии.

Смеси для базового слоя изготовляются на основе цемента с добавлением различных пластификаторов для придания составу эластичности. Иногда используют обычный клей для плитки.

Базовый слой должен высохнуть! Считают, что 1 мм слоя высыхает 1 сутки. В зависимости от погодных условий приступать к финишной отделке или наклейке керамической плитки рекомендуют, в среднем, через неделю.

Обратите внимание! Если предполагается оклейка стен виниловыми или флизелиновыми обоями, базовый слой стеклосеткой не армируют. В этом случае выполняется гипсовая шпаклевка по газобетону, которая выравнивается правилом по гипсовым маякам.

Нанесение гипсовой штукатурки/шпаклевки по маякам под обои без базового слоя

4. В зависимости от отделочного покрытия (обои, окраска, декоративная штукатурка) подбирается состав финишного слоя. Под обои и покраску может быть выполнена гипсовая шпаклевка, которую наносят толщиной около 2-3 мм широким шпателем снизу вверх и сразу разглаживают.

К нанесению декоративного цветного слоя поверх базового есть рекомендация: стыки захваток не должны пересыхать, иначе не избежать разницы в цвете и фактуре слоев на одной поверхности.

Нанесение шпаклевки на базовый слой

5. Если предполагается окрашивать стены или потолки, советуем пользоваться только водоэмульсионными красками (они же — воднодисперсионные, эмульсионные, латексные), в них отсутствуют токсичные растворители.

Видео «Штукатурка и шпатлевка газобетона».

Вагонка и пластик

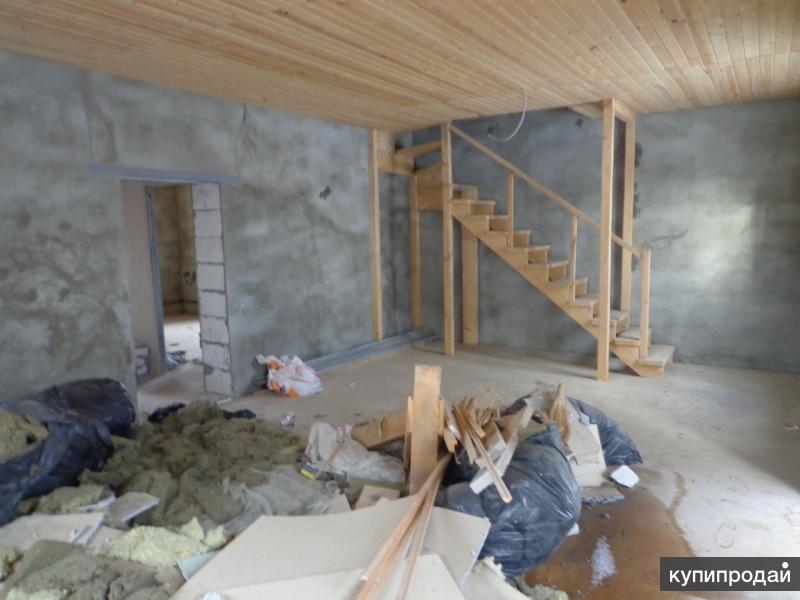

Отделка дома из газобетона вагонкой предполагает невысокие требования к качеству поверхности стены: неровности и отклонения от плоскостности будут выровнены каркасом и спрятаны за облицовку.

Все деревянные элементы предварительно должны быть обработаны антисептиками. Для помещений с повышенной влажностью рекомендуется использовать пластиковые панели.

В жилых помещениях с нормальной влажностью доски вагонки, имитатора бруса или блокхауза лучше располагать вертикально, чтобы пыль не задерживалась в горизонтальных швах. В этом случае можно обойтись без торцовых стыков досок, что неизбежно при их горизонтальном расположении.

Виды вагонки

Итак, кратко о порядке работ:

• Для каркаса можно использовать рейки (иногда — доски вагонки с дефектами древесины). Рейки каркаса располагают горизонтально с шагом около 50 см по высоте. Выверяют строительным уровнем, и сверлом просверливают до стены, тем самым определяя место для установки дюбеля.

Облицовка вагонкой потолка

Облицовка вагонкой стен по каркасу из реек

• Крепить к газобетонным стенам рекомендуют с использованием нейлоновых дюбелей. В отмеченных местах, в стене сверлят отверстия диаметром 6-7 мм и забивают дюбель. В просверленные отверстия рейки закручивают саморезы, приставив к дюбелям,  закручивают для крепления. Рейки каркаса проверяют уровнем, и выравнивают до плоскости рейками или дощечками из дерева необходимой толщины.

Нейлоновые дюбели

• Обшивку вагонкой начинают с угла. Крепление выполняют саморезами или кляймерами. В прилагаемом видео наглядно показаны общие принципы монтажа вагонки.

Крепление кляймерами по каркасу из досок с использованием добойника

Совет. Просматривая видео  «Отделка стен вагонкой» примите во внимание: для забивания гвоздей до нужного уровня используют не плоскогубцы, а бородок — добойник для гвоздей. А рейки к газобетону крепятся исключительной с помощью нейлоновых дюбелей.

Скрытые крепежи для вагонки

• Деревянную вагонку, как правило, окрашивают, тонируют или вскрывают лаком. Если дощечки с дефектами, будет уместна окраска непрозрачным составом. Окрашенная в «правильный» цвет вагонка может быть акцентом в интерьере или служить достойным фоном для мебели.

Потолки

Здесь нет ограничений: штукатурка, подшивной, подвесной или натяжной потолок – все зависит от конструкций перекрытия, назначения помещения, дизайна и финансовых возможностей.

Потолок может быть:

• нейтральным по отношению к стенам и другим элементам интерьера,
• акцентом в интерьере,
• выполняться в одном стиле со стенами.

В большом зале, разноуровневыми потолками выполняют зонирование помещения, в высоких помещениях потолок может быть самостоятельным акцентом.

Совет! Не рекомендуется делать несколько уровней в небольшой комнате. Тем более, что высота помещения должна оставаться в чистоте не менее 2,5 м — это санитарная норма. Избыток деталей на всех плоскостях, дробление их формой и цветом «перегрузят» помещение. Но светлый глянцевый натяжной потолок зрительно добавит высоты – это проверено.

Варианты потолков

Собственно говоря, внутренняя отделка домов из газобетона не имеет ограничений —  требуется только учесть некоторые особенности стенового материала.

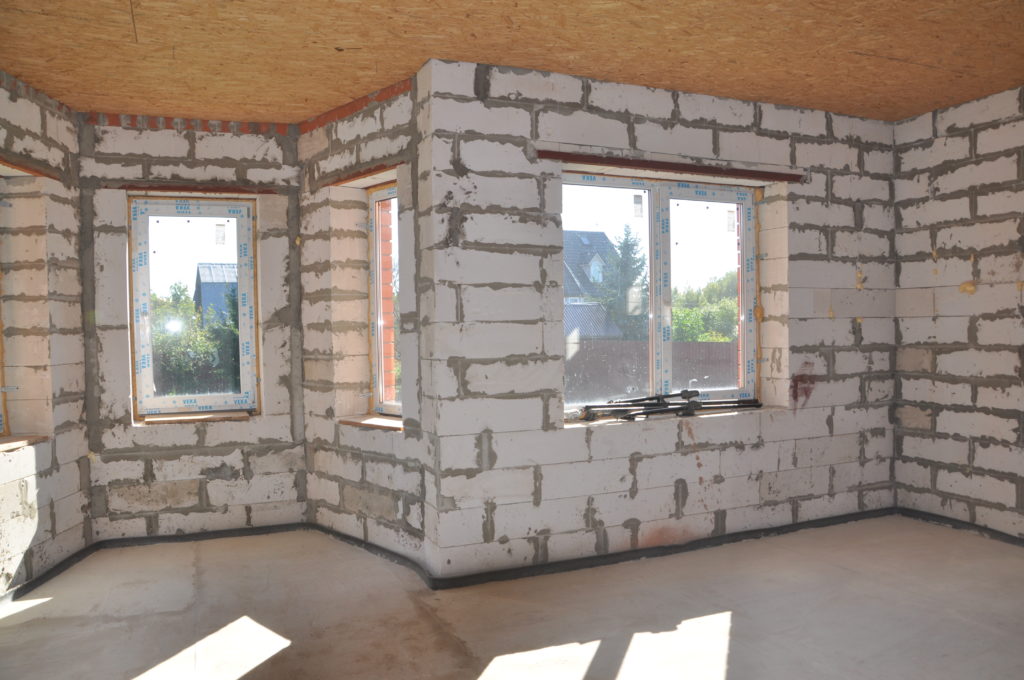

Внутренняя отделка дома из газобетона

Содержание

1. Варианты внутренней отделки
2. Штукатурка
3. Отделка плиткой
4. Отделка гипсокартонными листами
5. Пластиковые панели
6. Отделка вагонкой
7. Особенности отделки газобетона

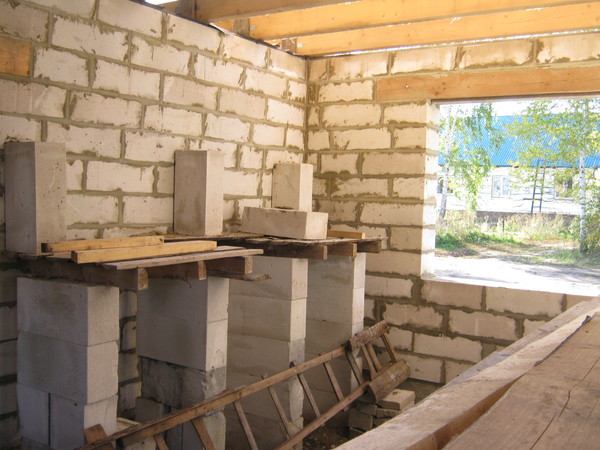

Газобетон в строительной сфере завоевал свое место за счет неплохой прочности и несущей способности, отличных тепло- и звукоизоляционных характеристик. Есть у него одно свойство, которое отталкивает определенную часть частных застройщиков от использования этого материала – высокое водопоглощение, доходящее до 85%. Но эта проблема сегодня решается достаточно просто. Для этого нужно использовать всего лишь один из отделочных материалов. Это касается в основном внешней стороны строения. Но внутренняя отделка дома из газобетона – не менее важный процесс, к которому надо относиться со всей ответственностью.

Варианты внутренней отделки

Материалов, с помощью которых можно отделывать стены из газобетона, огромное количество. Можно сказать так, что отделка дома из газобетонных блоков ничем не ограничена. Конечно, есть технологии, в которых традиционные материалы не используются, а применяются специальные, предназначенные именно для ячеистых бетонов. Это в первую очередь касается «мокрых» технологий. С них и начнем разбор вопроса, чем лучше отделать стены из газобетона.

Штукатурка

Это традиционная технология внутренней отделки стен, давно известная и наработанная. Производители штукатурных смесей предлагают различные разновидности этого материала, которые делятся по разнообразию связующего. Это смеси цементные, известковые и гипсовые.

Сразу надо оговориться, что первый вариант для отделки газобетонных стен изнутри не применяется, потому что для цементной штукатурки важно, чтобы стены не быстро поглощали воду. А с газобетоном это не получится. Последствия – трещины по всему штукатурному слою, частичное или полное отслоение смеси от стены.

Необходимо отметить, что цементные растворы в отделке газобетона все же применяются, но не в чистом виде, а со специальными добавками, которые удерживают влагу внутри готовой смеси. Производители на упаковке таких материалов обязательно указывают, что они должны применяться для газобетона.

Сам процесс оштукатуривания стен из газобетона ничем от традиционной технологии не отличается. То есть:

• поверхности надо сначала загрунтовать грунтовками для газобетона (такие изготавливаются с добавлением специальных добавок),
• затем на стену наносится и закрепляется синтетическая штукатурная сетка,
• и последнее – наносится смесь, и поверхность выравнивается до требуемой толщины.

Это касается не только цементных штукатурок.

Есть более простой вариант. Для этого используются тонкослойные штукатурные смеси. Их наносят прямо на стену толщиною не более 8 мм без установки армирующей сетки. Газобетонные блоки имеют ровную поверхность, поэтому перепады стен минимальны. А значит, этот вариант приемлем, как оптимальный и недорогой.

Отделка плиткой

Здесь имеется в виду любой плиточный материал, чаще кафель и камень. Этапы внутренней отделки стен из газобетона этими материалами заключают в себя подготовку и непосредственно сам монтаж. В подготовительный процесс входит всего лишь очистка стены от пыли и грунтовка. Если есть с внутренней стороны на стене сколы блоков, то их заполняют перед грунтовкой ремонтным раствором или шпаклевкой.

Сам процесс монтажа плитки от традиционного ничем не отличается. Облицовку укладывают на клеевой состав, выравнивая в плоскостях. Никаких ограничений по высоте укладки нет.

Отделка гипсокартонными листами

Переходим к сухим технологиям внутренней отделки стен из газобетонных блоков. И самый часто используемый вариант – отделка гипсокартоном.

В независимости от материала, из которой возведена стена дома: газобетон, кирпич, дерево и прочее, технология установки ГКЛ листов от традиционной каркасной не отличается. То есть, на стену монтируется каркас из металлических профилей, на который крепятся гипсокартонные панели. Единственное отличие газобетонных блоков от всех остальных стеновых материалов – это его пористость. Установленные в них пластмассовые дюбели стандартного исполнения в теле материала держаться не будут. Под действием веса общей конструкции и вибрации здания дюбели начнут двигаться внутри монтажного отверстия и, как следствие, выскочат из него.

Для крепления каркасной конструкции внутри блоков из газобетона необходимо использовать специальные дюбели, предназначенные для ячеистых бетонов. Их два вида, вкручиваемые и забивные. У первого есть два подвила: прямые и конусообразные. Оба варианта имеют в конструкции широкую резьбу, позволяющую крепко врезаться в газобетонный материал. Есть третий вариант – химические дюбели в виде специального раствора, который закачивается в монтажное отверстие. Он внутри под воздействием воздуха полимеризуется, образую прочную пробку.

Последовательность внутренней отделки гипсокартонными листами следующая:

• устанавливаются два направляющих профиля: один на потолок вдоль стены, один на пол, расположенных в одной вертикальной плоскости;
• монтируется металлический каркас из вертикальных стоек с креплением их на прямые подвесы и установкой концов в направляющие профили;
• монтаж поперечин между стойками для увеличения надежности конструкции;
• укладка и крепление гипсокартона на каркас;
• шпаклевка всей плоскости отделки для выравнивания незначительных перепадов и покрытия швов.

Пластиковые панели

Этот вид отделки стен из газобетона внутри помещений по технологии установки мало чем отличается от предыдущей. Здесь также требуется собрать на стене каркас в виде обрешетки из вертикальных или горизонтальных профилей. Вместо последних можно использовать деревянные рейки сечением не более 50х50 мм, которые должны быть очень сухими и обработанными антисептическим составом.

Если пластиковые панели будут монтироваться вертикально, то элементы обрешетки устанавливаются горизонтально с шагом 50 или 60 см. Если горизонтально, значит, каркас укладывается вертикально.

Необходимо обратить внимание на тот факт, что и для этого варианта облицовки используются специальные дюбели для ячеистых бетонов. Сами панели собираются не стык в стык, как гипсокартонные листы, а с помощью замкового соединения «паз-шип». Если монтаж панелей проводится горизонтально, то сборка материала производится шипом вверх. Саморезы вкручиваются в облицовку в паз панели, который закрывается шипом следующего элемента. Поэтому крепежные изделия с внешней лицевой стороны не видны.

Отделка ПВХ панелями – это вариант для влажных помещений: кухня, ванная или туалет. Но когда ставиться вопрос отделки бани внутри, то пластиковые панели не используются. Они просто не выдержат высоких температур. Для этих целей оптимальный вариант – вагонка.

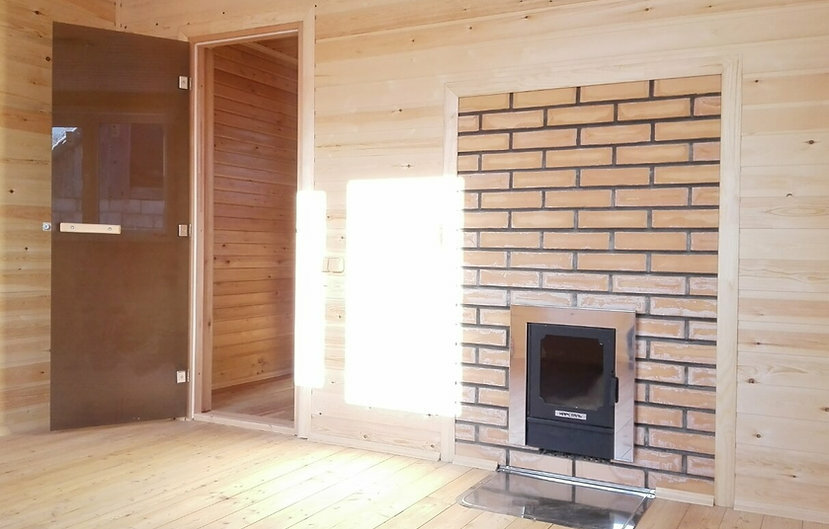

Отделка вагонкой

Внутренняя отделка газоблоков вагонкой – это каркасный вариант покрытия стен. Только в этом случае стараются металлические профили не использовать. Если говорить о каких-то отличительных особенностях монтажной технологии, то их просто нет при сравнении с ПВХ отделкой.

То есть, вагонка собирается на обрешетку (вертикальную или горизонтальную), которую предварительно обрабатывают антисептиком. Здесь важно правильно выбрать сам отделочный материал. Он должен быть сухими с минимальным количеством дефектов.

Особенности отделки газобетона

Вариантов внутренней отделки дома из газобетона огромное количество. Вышеперечисленные технологии – это всего лишь часть. На что необходимо обратить внимание, выбирая ту или другую.

1. Газобетонные блоки имеют высокую паропроницаемость. То есть, возведенные из них стены «дышат». Это важный аспект микроклимата внутри помещений. Поэтому надо выбирать отделочные материалы, которые бы эту характеристику газобетона не снизили. Вот почему часто от цементных штукатурок надо отказаться в пользу гипсовых или известковых. В этом плане облицовочный кирпич или клинкер лучше, чем кафель или камень.

2. Сухая технология отделки позволяет провести утепление стен путем укладки между отделочным материалом и базовой газобетонной стеной теплоизолятора. Если используется минеральная вата, то ее придется отгородить с двух сторон гидроизоляционными пленками, что опять-таки приведет к снижению паропроницаемости стены. Поэтому оптимально – проводить утепления снаружи.
3. Отделка стен из газобетона (имеется в виду внутренняя отделка) может быть представлена покраской или наклейкой обоев. На сами блоки эти материалы не наносятся, поэтому придется провести оштукатуривание. Но тут опять стоит вопрос паропроницаемости. К примеру, виниловые обои лучше не использовать, это также касается масляной краски.
4. Провести внутреннюю отделку дома из газобетона своими руками несложно, если знать последовательность и нюансы проводимых операций. Сложнее со штукатурками, здесь требуется опыт. С сухими технологиями проще, но сложность состоит в том, что не каждый может выставить все элементы каркаса в одной плоскости. Но если разобраться в этой строительной операции, то и она окажется не такой сложной. Главное в этом деле – не спешить.
5. Отделку лучше начинать через 2-5 месяцев после возведения стен и монтажа крыши. За это время произойдет усадка здания.
6. Штукатурные работы рекомендуется проводить в теплое время. Оптимальное решение – использовать готовые штукатурные смеси (сухие), у них структура однородна.

Газобетон или автоклавный газобетон

Газобетон — это тип сборного железобетона, состоящий из всех природных сырьевых материалов, обеспечивающий большие преимущества и лучшие энергоэффективные характеристики. Еще в 1914 году шведы открыли смесь цемента, извести, воды и песка, точно такую ​​же, как обычный бетон, но с добавлением алюминиевой пудры. Этот последний материал придает автоклавному газобетону свойства расширения.

Как производится?

Газобетон представляет собой легкий сборный железобетон, который содержит пузырьки воздуха по всему материалу для получения легкого материала с низкой плотностью в автоклавной печи.

 Он настолько удобен в обращении, что его можно разрезать пильным полотном и легко просверлить. Из-за своих характеристик бетон должен быть испытан на прочность на сжатие, содержание влаги, испытание на объемную плотность и испытание на усадку . Бетон можно использовать на стенах, полу, панелях крыши, блоках и перемычках.

Свойства газобетона

Газобетонные блоки представляют собой прочные легкие блоки, соединенные вместе с помощью клея и армированные сталью для дополнительной прочности. AAC имеет невероятно высокие показатели изоляции и обеспечивает превосходный звукоизоляционный барьер, и по этой причине они используются в надземном строительстве. Сборные стеновые блоки из автоклавного газобетона представляют собой крупногабаритные массивные прямоугольные призмы, укладка которых осуществляется на тонкослойный раствор. Установлено единиц  должен быть защищен от прямого воздействия влаги с помощью материала покрытия.

Преимущества и области применения газобетона

Некоторые из преимуществ, которые вы получите при использовании автоклавного газобетона:

• Отличная тепловая защита , примерно 1,25 на дюйм. Теплопроводность газобетона составляет от 6 до 7,5% по сравнению с обычным бетоном, что делает его энергоэффективным.
• AAC будет иметь более низкие затраты на электроэнергию  потому что он имеет большее тепловое сопротивление.
• Отличный звукоизоляционный материал и акустическая изоляция.
• Газобетон обеспечивает огнестойкость и устойчивость к термитам
Газобетон
• выпускается различных форм и размеров.
Блоки
• AAC накапливают и высвобождают энергию с течением времени.
• Газобетон пригоден для вторичной переработки .
• Трассовые каналы можно разрезать для чернового монтажа электрики и сантехники.
• Чрезвычайно легкие сборные блоки уложен как обычный CMU .
• Транспортировка и обработка более экономичны, чем обычный бетон или CMU.
Панели
• доступны толщиной от 8 дюймов до 12 дюймов, шириной 24 дюйма и длиной до 20 футов.
Блоки
• имеют длину 24, 32 и 48 дюймов, толщину от 4 до 16 дюймов и высоту 8 дюймов.

Автоклавный газобетон Недостатки

Газобетон, как и любой другой материал, имеет и некоторые недостатки:

• Может быть сложно добиться одинакового качества и цвета.
• Незавершенные наружные стены должны быть покрыты внешней облицовкой для защиты от износа.
• При установке в условиях высокой влажности рекомендуется внутренняя отделка с низкой паропроницаемостью и внешняя отделка с высокой паропроницаемостью.

Стоимость материала из газобетона

Стены из автоклавного газобетона, установленные в качестве CMU, могут стоить приблизительно рупий. 100/-  в 8″ x 8″ x 24″, в зависимости от сложности проекта. Затраты на оплату труда могут быть ниже, потому что его проще установить и с ним проще обращаться.

Эти затраты могут меняться от зоны к зоне в зависимости от стоимости рабочей силы и требований строительных норм.

Принятие строительных норм и правил для газобетона

Газобетон соответствует многим строительным нормам и международным стандартам, таким как:

• ASTM C1386 (Сборные автоклавные стеновые строительные блоки из ячеистого бетона)
• ASTM C 1452 (Стандартные технические условия для армированных элементов из ячеистого бетона автоклавного твердения)
• ACI 523.5R, руководство по использованию автоклавных газобетонных панелей

Как укладывать газобетон

Газобетон можно легко укладывать с помощью тонкозатвердевшего раствора и легко отделывать краской, штукатуркой, облицовочными материалами или облицовочными материалами. Автоклавный газобетон можно отделывать на внутренних поверхностях с помощью штукатурки, облицовки плиткой, окрашивания, обшивки или просто оставить открытым.

Сравнение бетона

Нравится:

Нравится Загрузка…

Метод автоклавного газобетона (AAC) Строительство стен

Настоящее изобретение относится к новой строительной системе, включающей наружную стену из газобетона автоклавного твердения (AAC), прикрепленную к каркасу здания с помощью строительных зажимов и герметизированную изоляцией из пеноуретана.

Существует множество обычных строительных систем, используемых для проектов жилых и легких коммерческих зданий, в которых используется обшивка поверх деревянных и/или легких стальных каркасов в сочетании с изоляцией и компонентами внешней облицовки, которые не допускают утечки, теплового моста, инфильтрации воздуха, гниения , нападение насекомых, плесень и грибок, а также уязвимость к огню.

Например, патент США. № 6510667, Cottier et al. раскрывают способ возведения стены, который включает этапы возведения жесткого каркаса и прикрепления цементных листов, армированных волокном, к передней и задней сторонам каркаса для образования между ними пустоты. Затем эту пустоту заполняют бетонным раствором с легким заполнителем и дают затвердеть. Суспензия легкого заполнителя для заполнения пустот, образованных между листами, может иметь обычный состав и может включать измельченный скрап вспененного полистирола («зерно») или гранулы вспененного полистирола. Цементные листы могут содержать отвержденный в автоклаве продукт реакции метакаолина, портландцемента, кристаллического кремнеземного материала и воды. патент США. В US 6,532,710 Terry раскрывает сплошную монолитную бетонную изолированную стеновую систему, состоящую из 100% бетонной конструкции на внутренних и наружных стенах зданий. Строительные материалы состоят из обычного бетона, который заливается в полость между двумя стойками, образуя стены по всему периметру здания. Высокоячеистый, легкий материал из кварцита, извести и воды, известный как автоклавный газобетон (AAC), используется в качестве «неподвижной» формирующей системы наружных и внутренних стен. Две стены AAC проходят по всему периметру соответствующего здания. Две стены предназначены для образования полости, в которую заливается бетон. Анкерные болты, которые глубоко вкручены в каждую сторону стен, свисают в полость. В целях изоляции два листа фольгированной изоляции крепятся к внутренней стороне наружной стены с помощью анкерных болтов. патент США. 7204060, Hunt раскрывает систему для изготовления конструкций с использованием автоклавного ячеистого бетона. Первым этапом является строительство стеновой системы, которая включает в себя первый ряд удлиненных фундаментных блоков из газобетона для размещения на предварительно построенном фундаменте. патент США. №3,943676, Ickes раскрывает модульный блок строительной стены, содержащий слой жесткого пенопласта и бетонный слой, тесно связанные друг с другом вдоль поверхности раздела между слоями. Армирующий мат из проволочной сетки заделан в слой жесткого пенопласта и проникает с помощью анкерных элементов в слой бетона, в который также может быть встроен дополнительный мат из проволочной сетки. Опубликованная патентная заявка США № 2008/0016803, Bathon et al. описывают древесно-бетонную композитную систему, которая включает деревянную строительную деталь, промежуточный слой и бетонную строительную единицу. Одиночный промежуточный слой состоит, например, из пластиковой пленки, пропитанной бумаги, битумного картона, пластикового изоляционного слоя, минерального изоляционного слоя, органического изоляционного материала, регенерирующего изоляционного материала и насыпных и/или наносимых материалов. , которые связываются и/или затвердевают в более позднее время, т.е. гудрон, клей, пластмассовые смеси. Ассортимент видов бетона, пригодных для бетонного строительного узла, включает газобетон. В опубликованной патентной заявке США № 2007/0062151 Smith раскрывает композитную строительную панель, которая включает в себя каркас и бетонную плиту из газобетона. К элементам каркаса крепится армирующий слой. Каркас ориентирован к внутренней стороне конструкции, а бетонная плита ориентирована к внешней стороне конструкции. Открытая рама обеспечивает полости для установки сантехники, электропроводки и изоляции. Опубликованная заявка на патент США № 2008/0010920, Andersen раскрывает способ строительства зданий, в котором блоки и панели, изготовленные из газобетона автоклавного твердения, используются в качестве конструктивных элементов, в том числе изолированные панели, имеющие сердцевину из жесткого пенополиуретана/полискоцианурата, прикрепляются к конструктивным элементам с помощью металлических анкерных зажимов. Опубликованная патентная заявка США № 2005/0284100, Ashuah et al. раскрывают секцию стены, имеющую структуру, подобную сэндвичу, которая включает в себя внешнюю вертикальную панель и внутреннюю вертикальную панель, расположенные на расстоянии друг от друга в параллельном отношении, дополнительно включающую вертикальный изолирующий слой. Внешняя панель может быть построена из строительных блоков из бетона или газобетона. Внутренняя панель может быть изготовлена ​​из деревянной панели. Между панелями имеется пространство, «сердцевина» которого включает вертикальный слой бетона. Наружная поверхность внешней панели покрыта слоем покрытия, состоящим из материалов, выбранных из группы, состоящей из камня, мрамора, строительного раствора, дерева, алюминия, стекла, фарфора и керамики. Опубликованная патентная заявка США № 2001/0045070, Хант, Кристофер М., раскрывает автоклавные газобетонные панели, а также способ изготовления и использования таких панелей, специально для строительства жилых домов.

В дополнение к обычным строительным системам, в которых используется обшивка деревянных и/или легких стальных каркасов в сочетании с изоляцией и компонентами внешней облицовки, в других традиционных строительных технологиях используются наружные стены, состоящие из газобетона автоклавного твердения (AAC).

Автоклавный газобетон (AAC) представляет собой конструкционный продукт, состоящий из смеси цемента, извести, воды, песка и алюминиевой пудры. Для производства газобетона цемент смешивают с известью, кварцевым песком, водой и алюминиевой пудрой и заливают в форму. Реакция между алюминием и цементом вызывает образование микроскопических пузырьков водорода, расширяющих цемент примерно в пять раз по сравнению с его первоначальным объемом. После испарения водорода газобетон нарезают по размеру и пропаривают в автоклаве.

Целью настоящего изобретения является преодоление или существенное улучшение, по крайней мере, некоторых недостатков традиционных методов строительства посредством разработки строительной системы, которая включает наружную стену из газобетона автоклавного твердения (AAC), прикрепленную к стандартному каркасу здания посредством строительные зажимы и герметизированы впрыскиваемой изоляцией из пенополиуретана.

Строительная система по настоящему изобретению обеспечивает множество преимуществ при строительстве жилых и коммерческих зданий, включая, но не ограничиваясь этим: обеспечение высокого теплового сопротивления; предотвращение образования тепловых мостов; обеспечение повышенной защиты от повреждения водой, паром, огнем, гниением, плесенью или грибком, повреждением морозом и повреждением насекомыми; ударопрочность; снижение потребности в покраске или обслуживании; отсутствие каких-либо токсичных соединений; обеспечивая больший акустический барьер и обеспечивая большую прочность на сдвиг. Кроме того, строительная система легка для транспортировки и строительства и совместима с существующей сантехникой, электропроводкой, кровлей, наружной штукатуркой и обычно используемой внутренней отделкой.

Настоящее изобретение включает составную строительную систему, соединяющую раму и бетонные блоки из газобетона, причем система включает: несущую раму и, по меньшей мере, один промежуточный слой пенополиуретана, строительный блок из газобетона, в котором одна сторона бетонной конструкции из газобетона блок обращен к несущей раме, и, кроме того, по меньшей мере один промежуточный слой пенополиуретана расположен между несущей рамой и конструктивным элементом из газобетона, чтобы соединить несущую раму и бетон из газобетона; и множество соединительных устройств между несущей рамой и бетонным конструкционным элементом из газобетона.

В одном варианте осуществления настоящего изобретения несущая рама изготовлена, по меньшей мере, из одного материала из группы, состоящей из массивной древесины, древесных материалов, конструкционных изделий из дерева, древесных композитных материалов, стали и алюминия.

В другом варианте осуществления настоящего изобретения множество соединительных устройств содержит зажимы.

В дополнительном варианте осуществления настоящего изобретения каждое из множества соединительных устройств содержит по меньшей мере первую поверхность крепления для крепления к несущей раме и по меньшей мере вторую поверхность крепления для крепления к строительному элементу из газобетона.

В другом варианте осуществления настоящего изобретения строительный блок из газобетона содержит множество блоков из газобетона.

В одном варианте осуществления настоящего изобретения каждый из множества блоков AAC содержит по меньшей мере один паз для крепления к множеству соединительных устройств.

В другом варианте осуществления предмета изобретения наружная отделка, наносимая на наружную поверхность бетонной конструкции из газобетона.

В другом варианте осуществления предмета изобретения внутренняя отделка наносится на внутреннюю поверхность несущей рамы.

В одном варианте осуществления настоящего изобретения несущий каркас и бетонная конструкция из газобетона возводятся на бетонном фундаменте.

В другом варианте осуществления настоящего изобретения расстояние между несущей рамой и бетонной конструкцией из газобетона составляет от 1 до 4 дюймов.

В другом варианте осуществления настоящего изобретения зажимы изготовлены из материала, выбранного из группы, состоящей из металла и пластика.

В одном варианте осуществления настоящего изобретения соединительные устройства содержат по меньшей мере одно поперечное отверстие для ввинчивания шурупа, гвоздя или болта.

В другом варианте осуществления настоящего изобретения один промежуточный слой пенополиуретана имеет ширину от 2 дюймов до 8 дюймов.

Настоящее изобретение также включает способ возведения стены, включающий этапы: а) возведения несущего каркаса, образующего переднюю и заднюю стороны стены, на фундаменте; b) размещение первого множества соединительных устройств поверх фундамента снаружи несущей рамы, при этом каждое из первого множества соединительных устройств содержит блокировочный штырь, причем каждое из первого множества соединительных устройств размещается таким образом, что блокировочная заглушка проходит вверх от фундамента дистальнее несущей рамы; c) размещение первого множества блоков газобетона поверх размещенного первого множества соединительных устройств снаружи несущей рамы путем вставки стопорных штифтов размещенного первого множества соединительных устройств в нижний паз на каждом блоке газобетона таким образом, чтобы между несущей рамой и первым множеством блоков газобетона создается вертикальная внутренняя полость, при этом каждый блок газобетона дополнительно содержит верхний паз; d) размещение второго множества соединительных устройств поверх первого множества блоков AAC, при этом каждое из второго множества соединительных устройств содержит направленный вниз стопорный штырь и восходящий стопорный штырь, причем каждое из второго множества соединительных устройств размещены таким образом, что направленный вниз стопорный штифт вставлен в верхний паз первого множества блоков AAC, а направленный вверх стопорный штифт удален от несущей рамы; e) размещение второго множества блоков AAC поверх размещенного второго множества соединительных устройств таким образом, чтобы направленные вверх стопорные штифты размещенного второго множества соединительных устройств были вставлены в нижние пазы второго множества блоков AAC, так что первое и второе множество газобетонных блоков образует нижнюю наружную часть стены; f) размещение третьего множества соединительных устройств на втором множестве блоков AAC с использованием способа этапа e; g) повторение этапов e и f с использованием дополнительного множества газобетонных блоков и соединительных устройств для формирования наружной части стены и расширения вертикальной внутренней полости, разделяющей газобетонные блоки и несущую раму; h) нанесение внешней отделки на наружную поверхность газобетонных блоков; i) нагнетание уретановой пены в вертикальную внутреннюю полость и обеспечение возможности затвердевания и отверждения указанной уретановой пены; и j) нанесение внутренней отделки на внутреннюю часть несущего каркаса.

Настоящее изобретение дополнительно включает способ возведения стены, включающий этапы: а) возведения несущего каркаса, образующего переднюю и заднюю стороны стены, с раскосами на фундаменте; b) размещение множества уголков полок поверх фундамента снаружи несущей рамы, при этом каждый из уголков полок содержит вертикальную ножку и блокировочный штырь, причем каждый угол полки расположен так, что вертикальная ножка проходит в вверх от фундамента и контактирует с несущей рамой, а блокировочный штырь проходит в направлении вверх от фундамента, удаленного от несущей рамы; c) размещение первого множества блоков из автоклавного ячеистого бетона (AAC) поверх размещенного множества уголков полок снаружи несущей рамы путем вставки стопорных заглушек размещенного множества уголков полок в нижний паз на каждом блоке AAC , так что между несущей рамой и первым множеством блоков AAC создается вертикальная внутренняя полость, при этом каждый блок AAC дополнительно содержит верхний паз; d) размещение первого множества застежек-зажимов поверх первого множества блоков AAC, при этом каждый из застежек-зажимов содержит анкерную ножку, направленный вверх стопорный штифт и направленный вниз стопорный штифт, причем каждая застежка-клипса расположена так, что направленный вниз стопорный штифт вставлен в верхний паз первого множества блоков AAC, анкерная ножка проходит в направлении вверх и контактирует с несущей рамой, а направленный вверх стопорный штифт расположен дистально от несущей рамы; e) размещение второго множества блоков AAC поверх размещенного множества застежек-зажимов таким образом, чтобы направленные вверх стопорные штифты размещенного множества застежек-зажимов были вставлены в нижние пазы второго множества блоков AAC, так что первый и второй множество газобетонных блоков образуют нижнюю наружную часть стены; f) размещение второго множества застежек-клипс на втором множестве блоков AAC с использованием способа этапа d; g) повторение этапов e и f с использованием дополнительного множества газобетонных блоков и зажимов для формирования наружной части стены и расширения вертикальной внутренней полости, разделяющей газобетонные блоки и несущую раму; h) нанесение внешней отделки на наружную поверхность газобетонных блоков; i) нагнетание уретановой пены в вертикальную внутреннюю полость и обеспечение возможности затвердевания и отверждения указанной уретановой пены; и j) нанесение внутренней отделки на внутреннюю часть несущего каркаса.

В одном варианте осуществления предмета изобретения наружная отделка включает отделку на цементной штукатурке.

В одном варианте осуществления настоящего изобретения внутренняя отделка включает штукатурку.

В другом варианте осуществления настоящего изобретения пенополиуретан включает пенополиуретан.

В другом варианте осуществления настоящего изобретения полиуретановая пена имеет паропроницаемость менее одной проницаемости и тепловые характеристики R-5 на дюйм.

В одном варианте осуществления настоящего изобретения несущий каркас содержит материал, выбранный из группы, состоящей из дерева и металла.

В другом варианте осуществления настоящего изобретения фундамент представляет собой бетонный фундамент.

В другом варианте осуществления настоящего изобретения способ дополнительно включает этап крепления первого множества соединительных устройств к фундаменту.

В одном варианте осуществления настоящего изобретения способ дополнительно включает стадию добавления клея в верхние и нижние канавки газобетонных блоков перед размещением их на стене.

В другом варианте осуществления настоящего изобретения множество соединительных устройств или зажимов содержат материал, выбранный из группы, состоящей из металла и пластика.

В другом варианте осуществления настоящего изобретения верхняя и нижняя канавки газобетонных блоков имеют пространство глубиной 1/2 дюйма и шириной 1/4 дюйма.

В одном варианте осуществления настоящего изобретения вертикальная внутренняя полость, разделяющая стену из газобетонных блоков и несущую раму, имеет ширину от 1 дюйма до 6 дюймов.

В еще одном варианте осуществления настоящего изобретения способ дополнительно включает этап прикрепления вертикальных ножек множества уголков полок к несущей раме.

В другом варианте осуществления предмета изобретения способ дополнительно включает стадию прикрепления анкерных ножек множества зажимных застежек к несущей раме.

В другом варианте осуществления настоящего изобретения способ дополнительно включает стадию размещения выравнивающего цементного раствора в любых зазорах под установленным множеством уголков полок на фундаменте.

В одном варианте осуществления предмета изобретения уголки полки изготовлены из пултрузионного стекловолокна.

В другом варианте осуществления предмета изобретения полочные уголки содержат поперечное отверстие для приема шурупа, гвоздя или болта.

В другом варианте осуществления настоящего изобретения застежки-клипсы содержат поперечное отверстие для приема винта, гвоздя или болта.

В другом варианте осуществления предмета изобретения вертикальная ножка уголков полки содержит широкое основание, которое сужается по мере продвижения вверх, образуя наклонную поверхность, обращенную в сторону от несущей рамы.

Существуют дополнительные признаки изобретения, которые будут описаны ниже и которые составят предмет прилагаемой формулы изобретения. В этом отношении, прежде чем подробно объяснять по крайней мере один вариант осуществления изобретения, следует понимать, что изобретение не ограничивается в своем применении деталями конструкции и расположением компонентов, изложенных в следующем описании или проиллюстрированных. на рисунках. Изобретение допускает другие варианты осуществления и может быть осуществлено на практике и реализовано различными способами. Кроме того, следует понимать, что фразеология и терминология, используемые здесь, предназначены для целей описания и не должны рассматриваться как ограничивающие.

Таким образом, были обрисованы в общих чертах более важные особенности изобретения, чтобы его подробное описание, которое следует, могло быть лучше понято, и чтобы настоящий вклад в уровень техники мог быть лучше оценен. Имеются дополнительные признаки изобретения, которые будут описаны ниже и которые составят предмет прилагаемой формулы изобретения. Они вместе с другими объектами изобретения, наряду с различными признаками новизны, которые характеризуют изобретение, указаны в пунктах формулы изобретения, прилагаемых к настоящему раскрытию и являющихся его частью.

Для лучшего понимания изобретения, его эксплуатационных преимуществ и конкретных целей, достигаемых при его использовании, следует сделать ссылку на прилагаемые чертежи и описательные материалы, на которых проиллюстрированы предпочтительные варианты осуществления изобретения. Другие особенности и преимущества настоящего изобретения станут очевидными из следующего описания предпочтительного(ых) варианта(ов) осуществления в сочетании с прилагаемыми чертежами, которые иллюстрируют, в качестве примера, принципы изобретения.

Преимущества настоящего изобретения будут очевидны из следующего подробного описания примерных вариантов его осуществления, которое следует рассматривать вместе с прилагаемыми чертежами, на которых:

Фиг. 1 показан изометрический вид типичного угла стеновой системы в сборе.

РИС. 2 показан вид в разрезе узла стеновой системы у фундамента.

РИС. 3 показан вид сверху угловой стены и оконного косяка стеновой системы в сборе.

РИС. 4 показан вид в разрезе промежуточного этажа стеновой системы в сборе.

РИС. 5 показан вид в разрезе верха и подоконника стеновой системы в сборе у окна.

РИС. 6 иллюстрирует зажимную застежку стеновой системы в сборе.

РИС. 7 показана начальная деталь угла полки стеновой системы в сборе.

Хотя несколько вариантов настоящего изобретения были проиллюстрированы в качестве примера в предпочтительных или частных вариантах осуществления, очевидно, что дополнительные варианты осуществления могут быть разработаны в рамках духа и объема настоящего изобретения или его изобретательской концепции. Однако следует четко понимать, что такие модификации и адаптации находятся в пределах сущности и объема настоящего изобретения и включают, но не ограничиваются нижеследующей прилагаемой формулой изобретения, как изложено.

Раскрытое изобретение включает новую стеновую систему для жилого и легкого коммерческого строительства, которая включает блоки из ячеистого бетона автоклавного твердения (AAC). Эта стеновая система состоит из наружной стены, состоящей из автоклавных газобетонных блоков, соединенных с внутренним деревянным или металлическим каркасом. Автоклавный газобетон будет соединен с каркасом с помощью новых строительных зажимов. Кроме того, полость или пространство между каркасом и наружными стенами из автоклавных газобетонных блоков заполняется изоляцией из пенополиуретана, чтобы склеить каркас и стены вместе и обеспечить дополнительную изоляцию. Наружная поверхность стен из автоклавного газобетона дополнительно покрыта цементной штукатуркой. Внутренняя часть каркаса также включает внутреннюю отделку.

РИС. 1-5 иллюстрируют вариант осуществления рассматриваемого способа возведения новой стеновой системы. В этом варианте несущий каркас 2 из дерева и/или тонколистовой стали возводится со стальными ветровыми связями 3 на обычном бетонном фундаменте 1 . Обшивка не применяется. ИНЖИР. 2 показан класс поверхности здания (не пронумерован) снаружи бетонного фундамента 1 . В одном варианте осуществления настоящего изобретения несущая рама 2 может крепиться к бетонному фундаменту 1 с помощью болтов (не показаны) на расстоянии от 3″ до 10″ внутрь от внешнего края бетонного фундамента 1 .

Уголок полки 4 или начальная деталь представляет собой непрерывный угол полки из пултрузионного стекловолокна, который привинчивается к несущей раме в горизонтальной плоскости для создания ровного начала. Выравнивающий раствор можно добавить под уголки полок 4 в любые зазоры между уголками полок 4 и фундамент. Углы полки 4 имеют непрерывную блокировочную заглушку 4 a , которая входит в нижний паз блоков AAC 5 . Углы полки 4 также имеют вертикальную ножку 4 b , имеющую поперечное отверстие для винта 4 c для крепления уголка полки 4 к каркасу с помощью винтов или болтов.

Уголок полки 4 крепится непрерывно вокруг основания несущей рамы 2 в горизонтальной плоскости поверх бетонного фундамента 1 . Блокировочные заглушки 4 a уголков полок 4 образуют ровную стартовую дорожку. Тонкослойный строительный раствор 6 толщиной от 1/16″ до ⅛″ укладывается поверх стартовой дорожки, а газобетонные блоки 5 укладываются на ровную стартовую дорожку. Каждый газобетонный блок 5 имеет по две канавки 7 сверху и снизу, которые могут иметь глубину примерно ½ дюйма и ширину ¼ дюйма. Как блок AAC 5 укладывается на стартовую направляющую, стопорные заглушки 4 a уголков полок 4 вставляются в нижние пазы 7 газобетонных блоков 5 .

В другом варианте осуществления настоящего изобретения клей может быть добавлен в канавки 7 для обеспечения дополнительного крепления блоков AAC 5 к уголкам полки и различным зажимам, раскрытым в предмете изобретения.

В одном варианте осуществления настоящего изобретения блоки из газобетонных блоков являются непроницаемыми для насекомых, легкими и изолирующими. В другом варианте осуществления настоящего изобретения ААС-блоки 5 может иметь толщину от 2 до 6 дюймов, высоту от 8 до 24 дюймов и длину от 24 до 48 дюймов. В предпочтительном варианте осуществления настоящего изобретения блоки AAC 5 имеют толщину 3 дюйма.

После первоначального комплекта газобетонных блоков 5 надеваются на замковые заглушки полочных уголков 4 через нижние пазы 7 , клипсы-крепежи 8 вставляются в верхние пазы 7 . Застежки-клипсы 8 могут быть изготовлены из пластика или металла. Как показано на фиг. 6, клипсы 8 состоит из базовой поверхности 8 a и трех выступов, перпендикулярных базовой поверхности 8 a: анкерная ножка 8 b, блокировочная заглушка , направленная вверх 9 0263 8 c и заглушкой вниз 8 д. Застежки-клипсы 8 дополнительно содержат отверстие 8 e , проходящее через анкерную ножку 8 b для вставки винта или болта 9 для крепления зажимов 8 к деревянному или металлическому каркасу. Зажимы 8 можно привинтить 9 к каркасным стойкам, устанавливая газобетонные блоки 5 на расстоянии от несущей рамы 2 на 1″ до 3″. Направленная вниз стопорная заглушка 8 d вставляется в верхние пазы 7 блоков AAC 5 , а направленная вверх фиксирующая заглушка 8 c вставляется в нижний паз 7 следующего слоя блоков AAC 5 .

В этом варианте осуществления предмета изобретения слои зажимных застежек 8 и блоков AAC 5 помещаются друг на друга и стыкуются с каркасом. В предпочтительном варианте осуществления настоящего изобретения смещение между несущей рамой 2 и блоками 5 AAC составляет 2 дюйма.

После установки газобетонных блоков 5 можно устанавливать окна 13 , двери, электропроводку и сантехнические системы конструкции здания.

В данном изобретении вертикальная полость между каркасом и стеной из газобетонных блоков 5 заполнена вспененным на месте пенополиуретаном высокой плотности с закрытыми порами 14 . Поскольку уретановая пена 14 является клейкой и конструкционной, все компоненты стены соединяются в единую композитную конструкцию высокой прочности. В одном варианте осуществления предмета изобретения пенополиуретан 14 может быть водонепроницаемым, паронепроницаемым и нетоксичным с высокой термостойкостью. В другом варианте осуществления настоящего изобретения пенополиуретан 14 может иметь паропроницаемость менее одной проницаемости и тепловые характеристики R-5 на дюйм. На внутреннюю часть каркаса стены 15 можно наносить обычные виды отделки, такие как штукатурка.

Наружная поверхность газобетонных блоков 5 может быть отделана цементной штукатуркой 12 . В одном варианте осуществления предмета изобретения отделка штукатуркой 12 может быть ударопрочной, водостойкой и декоративной различных цветов.

РИС. 3 показан вид в плане угловой стены и оконного косяка стеновой системы в сборе согласно настоящему изобретению. В этом варианте осуществления настоящего изобретения включение окна 13 в структуру стены.

РИС. 4 показан один вариант осуществления вида в разрезе промежуточного этажа стеновой системы в сборе. В этом варианте осуществления балка рамы может разделять этажи конструкции, как это известно специалистам в данной области техники.
