Техноллогия опирания плиты перекрытия на газобетон

21 января 2014

11770

Оглавление: [скрыть]

  • Глубина опирания
  • Назначение армопояса
  • Изготовление армопояса
  • Армопояс в проемах

Опирание перекрытия на газобетон осуществляется посредством специальных армопоясов. Его изготовление необходимо для приема нагрузок от силы тяжести плиты перекрытия и конструкционных материалов следующих этажей или крыши. Что такое армопояс? Это монолитная конструкция из железобетона, повторяющая контуры стен. Армопояс возводится на несущих стенах, которые строят, применяя газобетон.

Для заливки армопояса подготавливают опалубку для бетона, которая представляет собой конструкцию для создания формы, в которую для жесткости укладывают арматуру.

Если опирание плит осуществляется на внутренние стены дома, стены строят таким образом, чтобы они опирались на фундамент.

Армопояс на внутренних стенах под плитами перекрытия усиливает конструкцию, так как происходит распределение нагрузки по всей площади плиты. Армопоясом не считается конструкция, выполненная кирпичной кладкой на газобетон, а также усиление газобетонной кладки армированной сеткой.

Для опирания плит перекрытия предъявляют следующие требования:

  • перекрытия и покрытия должны устанавливаться на антисейсмические пояса;
  • соединение плит и пояса должны выполнятся механически прочными с применением сварки;
  • пояс должен выстраиваться во всю ширину стены, для наружных стен в 500 мм допускается его уменьшение на 100-150 мм;
  • для укладки пояса необходимо применение бетона классом не ниже В15.

Глубина опирания

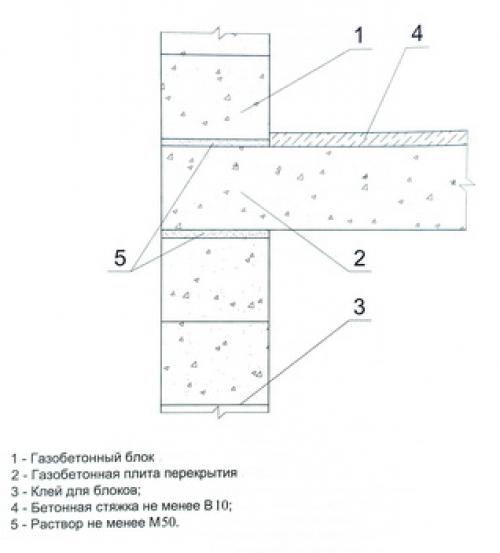

Опирание плиты перекрытия на стену должно составлять не менее 120 мм, так же должно быть обеспечено надежное сцепление плиты с несущей стеной.

Для заливки армопояса предварительно устанавливают арматуру, количество и место установки которой определяется с помощью расчетов. В среднем принимается не менее 4 стержней 12 мм. Если газобетон не будут утеплять,а только штукатурить, то пояс выполняется не во всю ширину стены, а меньше на толщину слоя утеплителя.

Армопояс необходимо утеплять, так как он является мостиком холода. Образование такого мостика может разрушить газобетон из-за скопления влаги. Уменьшая толщину армопояса, не стоит забывать о минимальной глубине опирания плит на стены.

Глубины опирания плит на стены имеют нормированные значения:

  • при опирании по контуру не менее 40 мм;
  • при опирании по двум сторонам с пролетом 4,2 м и меньше не менее 50 мм;
  • при опирании по двум сторонам с пролетом более 4,2 м не менее 70 мм.

При соблюдении этих расстояний вы можете быть уверены, что ваш дом не разрушится.

Вернуться к оглавлению

Назначение армопояса

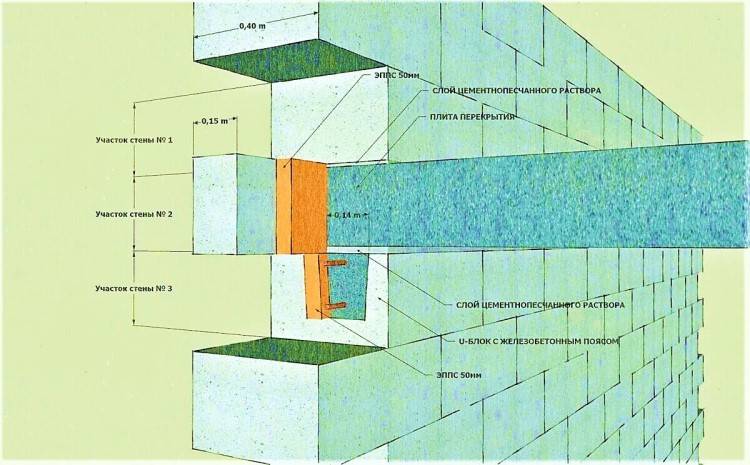

При обустройстве мест опирания плит перекрытия необходимо учитывать теплотехнические показатели стен и материалов из которых они возведены.

Так необходим ли на самом деле армопояс для опирания плит перекрытия на газобетон? Попробуем разобраться.

Во-первых, армопояс повышает сопротивление конструкции вашего дома от деформирования нагрузками разного рода. Например, усадки конструкции, осадки почвы под ней, перепадов температур в течении суток и смены сезона.

Газобетон не выдерживает высокие нагрузки и деформируется под действием внешних приложенных сил. Для того чтобы этого не происходило, устанавливают армопояса, которые компенсируют нагрузки. Армопояс принимает на себя всю нагрузку, предотвращая тем самым разрушение строения. Газобетон не выдерживает и точечную нагрузку, поэтому крепление деревянных балок при строительстве крыши очень усложняется.

Выход из ситуации предоставляет армопояс. Второе название армопояса — разгрузочный (из-за своей способности равномерно распределять вертикальную нагрузку). Его использование позволяет придать жесткость конструкции. При движении пара и влаги газобетон как пористый материал может расширятся, это может привести к движению плит перекрытия.

Учитывая указанные факторы, можно твердо сказать, что армопояс для опирания плит перекрытия следующего этажа или крыши просто необходим.

Иначе при любом отклонении уровня на газобетон выкладывается точечная нагрузка, которая деформирует его и разрушает.

Процесс строительства армопояса не слишком трудоемкий и затратный, при этом он дольше сохранит ваш дом.

Вернуться к оглавлению

Изготовление армопояса

Армопояс обустраивается по всему периметру здания, арматуру при этом соединяют при помощи сваривания или вязки специальной проволокой.

Для того чтобы приступить к работам по возведению армопояса, вам необходимо подготовить инструменты и вспомогательные приспособления:

  • молоток и гвозди для сборки опалубки деревом;
  • арматура для сборки каркаса;
  • сварочный аппарат для сварки стержней арматуры по углам и в местах стыковки;
  • емкость, ведро, шпатель для заливки раствора в опалубку.

Возводят армопояса между этажами, причем под плитой перекрытия, под крышей для облегчения монтажа крыши. Если в вашем доме предполагается строительство мансарды, то для ее плит также необходимо увеличение жесткости основания.

Для заливки армопояса подготавливают газобетон и опалубку. Опалубка представляет собой конструкцию для создания формы, которая в дальнейшем будет заливаться цементным раствором. Узлы опалубки:

  • палуба, которая соприкасается с бетоном, придает форму и качество лицевой стороне;
  • леса;
  • крепежные элементы, которые поддерживают систему в неподвижном состоянии на уровне монтажа и соединяют отдельные элементы между собой.

Для строительства армопояса опирания плит перекрытия применяют горизонтальную опалубку. Материалом опалубки может быть сталь (листовая), алюминий, дерево (доска, фанера, главное условие — малая гигроскопичность), пластик. При необходимости материалы опалубки можно комбинировать.

Облегченным и доступным материалом для опалубки является дерево.

Если нет времени готовить опалубку, можно потратить средства и взять ее в аренду. На сегодняшний день существует множество строительных компаний, которые предоставляют такую услугу.

Как изготовить опалубку? Конструкция опалубки не очень сложна. Используйте доски толщиной 20 мм, шириной 200 мм — это оптимальные размеры. Слишком большая ширина может привести к разрушению опалубки в результате появления трещин. Перед использованием доски рекомендуется смочить. Щиты деревянных элементов опалубки плотно соединяют между собой. При этом избегайте больших щелей.

Если щель составляет в ширину до 3 мм, от нее можно избавится обильно смочив доски. Материал разбухает и щель исчезает. При ширине щели в деревянных элементах 3-10 мм рекомендуется использовать паклю, если щель более 10 мм, то ее забивают рейками. Горизонтальность и вертикальность опалубки контролируется при помощи строительного уровня. Это необходимо для ровности заливания армопояса и дальнейшего расположения на пояс плиты перекрытия. При многократном использовании деревянных щитов можно обернуть их полиэтиленовой пленкой, это также избавит от широких щелей.

Чем ровнее будет доска используемая при изготовлении деревянной опалубки, тем геометрически ровным будет армопояс.

В опалубку размещают арматуру. Идеальным вариантом считается использование четырех прутьев диаметром 12 мм или готового арматурного каркаса. Минимальными требованиями считают укладку двух стержней 12 мм. Арматурные прутья соединяют «лесенкой» с шагом 50-70 мм. По углам арматуру соединяют стальной проволокой или сваркой. Лесенка получается путем установки перемычек между двумя сплошными стержнями.

При большой нагрузке от плит используют объемную конструкцию каркаса. Для того чтобы изготовленный каркас не касался газобетонных блоков, его укладывают на куски кирпича или блоков. Перед заливкой раствора расположение каркаса проверяется по уровню. Подготовив раствор, проводят заливку армопояса. Для раствора используют 3 ведра песка, 1 ведро цемента и 5 ведер щебня. Для удобства работ используют мелкий щебень.

Если проведение работ по монтажу армопояса планируется поэтапным, то заливку проводят по принципу вертикального отсекания. То есть полностью по высоте заливается каркас до определенного места, затем проводят выставление перемычек. Материалом для перемычек может служить кирпич или газоблок.

Работа приостанавливается. Перед проведением дальнейших работ материал перемычек извлекается, застывшую залитую часть хорошо смачивают водой, так как это обеспечивает лучшее примыкание. Заливание бетона должно проводится без образования пустот, для этого арматурой проводят разравнивание поверхности.

Через 3-4 дня опалубка может демонтироваться.

На полученный армопояс укладывают плиты перекрытия. На практике применяются многопустотные плиты из тяжелых бетонов, ячеистобетонные, сборно-монолитные. Выбираются они исходя из размеров пролета и несущей способности.

Чаще всего используют многопустотные плиты ПК и ПНО, несущая способность которых составляет 800 кгс/кв.м. К достоинствам таких плит перекрытия относят высокую прочность, технологичность и полную заводскую готовность к монтажу.

Опирание плиты перекрытия на армопояс сооружения из газоблока должно составлять 250 мм. Обычное опирание составляет 120 мм.

Вернуться к оглавлению

Армопояс в проемах

Создание армопояса над проемами имеет небольшие особенности. В этом случае опирание плиты будет неполным, так как перекрытие нависает над пустотой. Для опирания плиты возводят столбы с перемычками в виде балок.

Столбы можно возвести при помощи кирпича, блоков. Каждый столб выкладывается в полтора кирпича.

Между столбами проводят возведение перемычек из железобетона. Высота балок должна составлять 1/20 длины проема. Если расстояние между столбами 2 м, то высота балок будет составлять 0,1 м. Ширина балок будет определятся, высоты из соотношения 0,1 м = 5/7. Если расстояние между опорами составляет 2 м, а высота балок — 0,1 м, то ширина железобетонных балок составляет 0,07 м. Для заливки балок используют съемную опалубку из досок.

Вопрос/ответ

Вопрос/ответ

ФИО:

Email:

Контактный телефон:

Сообщение:

  • Как понять прочность В2; В2,5 у блоков D400? Какая всё-таки прочность? В2 или В2,5?
  • Блоки марки по средней плотности D400 выпускаются с классом по прочности на сжатие В2 и В2,5 в зависимости от заказа клиента.
  • Здравствуйте, хотел уточнить какой класс прочности у блоков D300. И можно ли строить небольшой дом с деревянными перекрытиями из блоков D300, с размерами 600х300х250?
  • Добрый день. Блоки из ячеистого бетона марки по средней плотности D300 с классом по прочности на сжатие В1,5 применимы для возведения наружных несущих стен двухэтажных домов с толщиной 300мм, высотой этажа по 3 м, высотой проемов не более 2м, опиранием перекрытия не менее 15см, с расчетными нагрузками не более 995кг/м2 в следующих случаях:
    • пролет между несущими стенами 4м, ширина окна 1-2м при ширине простенка 0,85-1,7м соответственно;
    • пролет между несущими стенами 5м, ширина окна 1-2м при ширине простенка 1,35-2,65м соответственно;
    • пролет между несущими стенами 6м, ширина окна 1-2м при ширине простенка 2,1-4,2м соответственно.
  • Можно ли использовать Ваш блок D600 шириной 175 мм для несущих стен одноэтажного дома?
  • Положительных рекомендаций по применению толщины 175 мм для несущей стены одноэтажного дома не будет, возможно возведение малоответственного сооружения с ограниченными размерами, все потому, что согласно п.7.9 СП 15.13330.2012 (СНиП II-22-81. Каменные и армокаменные конструкции) при расчете несущих стен толщиной 25 см и менее следует учитывать случайный эксцентриситет, который должен суммироваться с эксцентриситетом продольной силы. На сегодняшний день, скажем так, не просто найти конструктора, который возьмется за этот расчет. Несмотря на это п. 9.16 СП 15.13330.2012 оговаривает отношение высоты стены к толщине независимо от результатов расчета, которое в зависимости от группы кладки не должно превышать от 1/13 до 1/25 высоты этажа. Т.о., при первой группе кладки на марке раствора не ниже М50, стены без проемов в три метра можно возвести при толщине не менее 120 мм, при их свободной длине меньше 7,5 метров.
  • Добрый день, хотел бы уточнить, существуют ли пазогребневые блоки Bonolit?
  • Добрый день. По результатам теплофизических испытаний кладки стены из газобетонных блоков в 2009 году определено, что в пазо-гребневых блоках без заполнения вертикальных швов могут возникать отрицательные температуры, которые приводят к конденсации паров и увлажнению газобетона, что холодный период года может вызвать промерзание стены, причем оштукатуривание поверхности практически не влияет на результат. В связи с необходимостью заполнением клеем вертикальных швов, было принято решение ограничить, а в последствии и прекратить выпуск пазо-гребневых блоков и перейти на гладкие, так как в обоих случаях необходимо заполнение вертикальных швов.
  • Добрый день! Строю одноэтажный дом с мансардой из блока Бонолит (600*375*250). Высота первого этажа 275 см. Высота аттаковой стены 100 см. Высота фасада мансарды 400 см. Подскажите, какой толщины необходимо сделать армопояс (бетонную связку) между первым этажом и мансардой. Строители утверждают, что 5 см достаточно. Фундамент дома 13,8 на 11,6 Кладка стен осуществлена без заложения арматуры. Заранее спасибо. Дмитрий.
  • Добрый день. При перекрытии плитами обвязочный пояс рекомендуется располагать в уровне плит. Ширина пояса конструктивно должна составлять не менее 100 мм при использовании бетона с крупностью заполнителя более 5 мм. Высоту пояса рекомендуется принимать равной высоте плит перекрытия.

    При устройстве перекрытий по балкам пояс рекомендуется располагать непосредственно под балками, совмещая его с опорными распределительными подушками. Высота пояса рекомендуется не менее 50 мм, армирование — не менее чем двумя стержнями общим сечением не менее 150 мм².

  • Добрый день! Подскажите, пожалуйста, можно ли крепить в газоблоку D300 (300 мм) искусственный камень массой 44-48 кг/м2? Речь идет об углах дома (руст). Какая технология крепежа?
  • Камни массой до 50 кг/м2 можно клеить на клей через сетку без дополнительных крепежей. При толщине камней больше 25мм в верхнем сечении можно просверливать отверстия, заводить в них крючки и цеплять дополнительно плитку на сетку (скажем так, для успокоения души). Сетку крепить механически, после этого забрызгать штукатуркой.
  • Здравствуйте. Сколько весит блок D400, размером 600х400х250
  • Добрый день. Расчетная масса блоков составляет 27 кг. С отпускной влажностью блок размером 600х400х250мм марки по средней плотности D400 будет весить примерно 32кг.
  • Здравствуйте! Можно ли облицевать дом со стенами из блоков D500 толщиной 500мм натуральным камнем (песчанник) мокрым способом. Не приведет ли это черезменому накоплению влаги в стене за холоный сезон. Если да, то есть ли примеры технических решений рекомендуемые Вашей компанией и подтверждающие их расчеты?
  • Добрый день. Облицовка каменными плитами из осадочных пород или мелкозернистого бетона возможна. Необходим проверочный расчет конструкции на переувлажнение. При малой толщине плиток их расчетные сопротивления паропроницанию получаются сопоставимыми с сопротивлениями штукатурок, толщина слоя отделки должна обеспечивать сопротивление паропроницанию слоя облицовки не более 0,5 м2·ч·Па/мг. Поэтому рекомендации те же, что и при выборе материалов для мокрой отделки: обеспечить общее невысокое сопротивление паропроницанию отделки, приступать к отделке такими материалами только после удаления из кладки основного количества начальной влаги (обычно через год по окончании строительства).
    Контактная зона между наклеенной плиткой и стеной в морозном климате постепенно теряет прочность, поэтому полезно армировать клеевой слой сетками — местное нарушение сцепления клея со стеной в этом случае не приведет к выпадению плиток с ее поверхности.
    Расчет, при замене песчаника на материал со схожими характеристиками, не показывает зоны конденсации и влагонакопления. При уточнении характеристик натурального камня, можно данные получить точнее.
  • Добрый день! Подскажете пожалуйста, требуется ли утеплять под штукатурки фасада загородного дома (блоки bonolit 600х400х250) D500, B2.5, F100?
  • Добрый день. В большинстве случаев качественная кладка из блоков плотностью не выше D500 и толщиной 400мм в дополнительном утеплении не нуждается.
  • Можно ли ложить ж/б плиты на газобетон марки D500 без армопояса. Выдержит ли газобетон нагрузку. Дом двухэтажный. Спасибо.
  • Опирание элементов сборных перекрытий (балок, плит) непосредственно на газобетонную кладку допускается при величине распределенной краевой нагрузки не более 80 % расчетной несущей способности кладки при местном сжатии. При большей нагрузке требуется устройство распределительных элементов (плит, подушек, поясов). При устройстве перекрытий из сборных элементов рекомендуется устраивать по периметру каждой ячейки замкнутый железобетонный обвязочный пояс. При перекрытии плитами обвязочный пояс рекомендуется располагать в уровне плит. Пояс работает совместно с плитами, а его ширина учитывается при определении глубины опирания плит на кладку на стадии эксплуатации. Ширина пояса конструктивно должна составлять не менее 100 мм при использовании бетона с крупностью заполнителя более 5 мм и не менее 50 мм при использовании мелкозернистого самоуплотняющегося бетона. Высоту пояса рекомендуется принимать равной высоте плит перекрытия. Конструктивно пояс рекомендуется армировать не менее чем двумя стержнями общим сечением не менее 150 мм². При устройстве перекрытий по балкам пояс рекомендуется располагать непосредственно под балками, совмещая его с опорными распределительными подушками. Высота пояса рекомендуется не менее 50 мм, армирование — не менее чем двумя стержнями общим сечением не менее 150 мм².
