Опирание перемычки на газобетон: устройство перемычек, длина опирания, цена, размеры

Опирание перемычки на газобетон: какой монтаж

Железобетонные перемычки считаются отличительной частью строительства из газобетона. Цель перемычки – удержать нагрузку от более высоких конструкций, бронированных поясов и всего, что оказывает давление на соединения. Поэтому опирание перемычек нужно проводить именно по методике и расчетам.

ЖБИ изделия — профиль нашей компании. Более подробно ознакомиться с ассортиментом и ценами вы можете в соответствующем разделе нашего сайта.

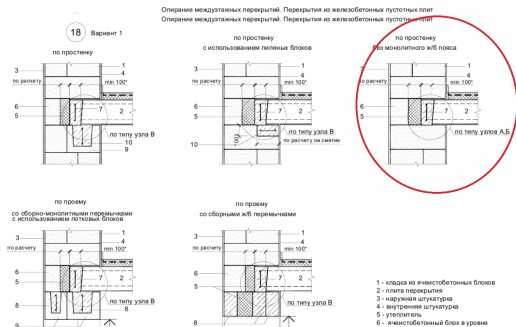

Глубина опирания и максимальная длина проёма

Для надёжности всей структуры надо конкретно учитывать такие свойства, как площадь опирания несущих перемычек, протяжённость и величина арматурных изделий. Эти элементы формируются, опираясь на ширину оконного проема, а также уровня кладки наверху. В противоположности их типа фиксируем глубину опирания перемычек на газобетон или наименьшую протяжённостью вживления в кладку. Наиболее известные вариации:

• Металлическое изделие из прочного газобетона с протяжённостью отверстия до 174 сантиметров. При использовании прибора для опорной конструкции, минимальное опирание перемычки на стену достигает 25 сантиметров.
• Железобетонное изделие. Для оконных проёмов величиной до 300 сантиметров в кладку вставляется опорное соединение U-образной формы, уникальная структура для проёма до 200 сантиметров закатывается на 35. Другой тип, в противоположность от основного, получает дополнительную внешнюю изоляцию.

Состоит из железных компонентов. При величине оконного проема до 200 сантиметров его вставляют в кладку на 20 сантиметров и должен быть утоплен в стене. На практике также используется вариант без соединений. Для разработки придуманного необходимо выполнение нескольких условий:

• Ширина оконного проема не достигает 120 сантиметров, а уровень кладки над коробкой не достигает 2/3 величины проёма.
• Определяется предварительная опалубка. При укреплении некоторые ряды были усилены.
• Пустоты наполняются клеем для газобетона.

Варианты монтажа

Есть ряд методов разработки балок. Технологические процессы различаются расходуемыми материалами и другими эксплуатационными характеристиками.

Устройство с использованием U-блоков

Когда вы спрашиваете, как самому сделать соединения над окнами здания из газобетона, то данная вариация станет для вас выгодной. Особенность заключается в устройстве несъемной опалубки, можно сказать. U-блоки такого же размера, как и стеновые блоки, поэтому трудностей с их установкой не появится. Это системы крепления, внутри которых располагается емкость. Содержит пояс из железной арматуры, залитый бетоном. Складывается на простой газобетонный клей.

Методика установки:

В степени заднего ряда облицовки собирают надёжную площадку. Неважно, с какой целью это пригодится (сплав, дерево), поскольку является краткосрочной структурой, демонтирующей после полноценного затвердевания бетона. Опора накладывается U-образными блоками касательно нужных перекрытий на стене.

Утолщенное опалубочное заграждение складывается в уличную сторону. С оборотного места вмещается минеральная вата.

Внутри появившейся поверхности монтируется крепление из арматуры. 2 опоры, находящиеся вдоль 10-16 миллиметров, соединенные 6 миллиметров прутами с шагом 400-500 миллиметров.

Заглубление заливают мелкозерным бетоном класса не ниже класса М 200.

Разборка опор действует не раньше 20 суток. С учётом атмосферных и синоптических требований, оказывающих влияние на продолжительность затвердевания бетона.

Армированные перемычки

Особенность строительства оконных проёмов с помощью этих предметов из промышленности содержится в установке планки необходимых размеров. Их изготавливают по описанному выше принципу. Отличие только в том, что вместо просто бетона используется газобетон интенсивностью 500 кг / м3 и классом устойчивости на сжатие В 2,5. Это требование считается фактором уменьшения веса изделия. Армирующая конструкция состоит из стержней, на которые нанесено дополнительное антикоррозийное покрытие.

Размеры опирания перемычек выбираются оригинально с учётом полезных характеристик проема.

Количество балок выбирается с точки зрения масштаба проёма, толщины кладки и высоты используемых конструкций. Комбинация двух компонентов позволяет получить желаемое значение. Например, в стенах шириной 450 миллиметров применяются 2 бруска величиной 150 и 300 миллиметров. Если вам нужны перемычки брусковые, пройдите в соответствующий раздел нашего сайта.

На уголках или металлических стяжках

Третий способ заграждения – уголок для газобетона. Допускается плоский полочный разрез с размерами сторон не меньше 75 миллиметров. Если протяжённость плоского перекрытия превышает 2 метров, то используется передний угол (не меньше 100 метров).

Выкладывается обоими методами:

1. Закреплением краёв уголка в середине блока или дистанционно не меньше 1/3 с внешней стороны.
2. Установкой по бокам блока.

Несколько аспектов установки:

1. Когда понадобится гладкая наружность стены, разрез встраивается в опирание перемычек на газобетонные блоки. Его же разрезают на плотность металла.
2. Лучший способ обеспечить надежное соединение углов – это сварить их вместе.
3. Перед установкой металлическая поверхность вычищается от элементов ржавчины и отслоившейся краски. Загрунтован и окрашен.

Недостатком использования металлических уголков в качестве опор считается «мостик холода», возникающий при сварке.

Укрепление проёма – это процесс, который генерирует определенные знания и навыки. Для обеспечения безопасности и надёжности конструкции важно правильно провести расчёты и выполнить описанные действия одно за другим.

какие бывают, правила опирания, установка

Дом из пористого бетона любого типа нуждается в армировании. Каждый 4 верхний ряд, оконные и дверные проемы необходимо усиливать. Использовать для этого готовые железобетонные конструкции нет нужды. Перемычки из газобетона намного легче, проще в установке и не создают холодовых мостиков.

Содержание

1. Что такое перемычки для газобетонных блоков
2. Виды перемычек
3. Правила опирания
4. Способы монтажа перемычек
5. На уголках или арматурных стержнях
6. С помощью U-блоков
7. Армированных перемычек
8. Монолитные перемычки

Что такое перемычки для газобетонных блоков

Кладка над дверным или оконным проемом подвергается дополнительной нагрузке во время сооружения стен и при дальнейшей эксплуатации. Проем – верхнюю часть и боковые стороны – усиливают. Обычно для этого в блоках, составляющих ряд над проемом, вырезают штробы и укладывают в них железные стержни.

Такая работа не так уж сложна, но занимает время и требует предварительных расчетов. То же самое гораздо быстрее и проще сделать, используя готовые перемычки для газобетонных блоков. Видов конструкций довольно много. Выбирают их с учетом характера оконного проема, толщины стены, длины проема и прочих факторов.

Виды перемычек

В среднем толщина стены из газоблоков составляет 0,6 метра. Иногда ее делают тоньше, но в этом случае армировать придется не только перемычку, но и устанавливать вертикальную арматуру. Готовые изделия при этом использовать нельзя, так как вертикальное и горизонтальное усиление нужно связать.

Если же габариты стен стандартные, используют следующие виды изделий.

• Армированные перемычки из газоблоков – выполняются из ячеистого бетона. Стержень при этом укладывается в исходную массу, а не врезается позднее, поэтому составляет с блоком одно целое. Готовая перемычка выдерживает очень высокие нагрузки и применяется при строительстве коттеджей высотой в 4 этажа.
• Железобетонные – традиционный вариант. Изготавливается из обычного тяжелого бетона и металлической арматуры. Цена такой перемычки ниже, чем газосиликатной. Однако она тяжелая и для усиления широкого оконного проема не подойдет.
• U-образные модели – специальный вид перемычки. Представляет собой блок с прямоугольным или трапециевидным углублением внутри. Сюда размещают сетку или стержни любого диаметра, а затем заливают бетоном. Монтаж такой перемычки занимает больше времени, но позволяет использовать арматуру, которая соответствует расчетной. На общей теплопроводности стены конструкция не влияет.
• Металлический профиль – применятся, если необходимо перекрыть длинный пролет. Такой вариант считается вынужденным, так как металлические перемычки проводят тепло и образуют холодовые мостики. Их нужно дополнительно утеплять. Кроме того, используют профиль из черной стали, а он неустойчив к коррозии.

Монтаж изделий выполняется по разным схемам. Это тоже следует учитывать при выборе.

Армированная из газоблока/U-блок

44.26%

Железобетонная

24.59%

Металлическая

22.95%

Посоветовался бы с мастером

8.2%

Проголосовало: 61

Правила опирания

Если перекладина не будет заходить в кладку на достаточную длину, она не усилит оконный проем, а превратится в «слабое звено». Опирание перемычек на газобетонные блоки выполняется по определенным правилам и с учетом материала.

1. Модель из газобетона применяется при общей длине проема не более 174 см. Глубина опирания по нормам составляет 25 см.
2. Железобетонное изделие тяжелее. Монолитная конструкция заводится в кладку не менее, чем на 35 см.
3. U-образный блок легче благодаря полости. Глубина опирания по ГОСТ – 25 см.
4. Металлический профиль заводят в кладку на 20 см. Его прочность заметно превышает прочность стены, поэтому он сам скорее выступает усилителем. Профиль обязательно утапливают в стене.

При ширине проема до 120 см можно обойтись без армирования. Кирпичи тогда придется штробить и укладывать прутки в газоблоки нескольких верхних рядов.

Способы монтажа перемычек

Установка армирующих блоков выполняется с учетом характера материала. Схемы несколько отличаются.

На уголках или арматурных стержнях

Перемычка из уголка для газобетона используется при ширине проема до 120 см или в тех случаях, когда высота кладки над окном достигает ½ от его ширины. Пошаговая инструкция такова.

1. Под уголки вырезают пазы с отступом от края в 10–15 см.
2. Обрабатывают профиль антикоррозийной грунтовкой или полимерной краской. Затем оборачивают уголки штукатурной сеткой.
3. Укладывают уголки так, чтоб они опирались на стены и входили точно в пазы блоков. Профиль разворачивают углом наружу.

Валера

Голос строительного гуру

Задать вопрос

Если проем еще уже, можно выполнить армирование только прутками. Берут 4 стержня диаметром в 10 мм, вырезают под них отверстия в газоблоках кладки и укладывают внутрь, заливая клеем или цементным раствором. На прутья сверху кладут блоки следующего ряда как на перемычку.

С помощью U-блоков

Это наиболее удобный вариант армирования, поэтому используется чаще всего. Технология укладки следующая.

1. Под перемычку берут доску по длине верхней кладки и подпирают ее кирпичами или металлическими трубами.
2. Укладывают сверху блок так, чтобы его толстая стенка оказалась снаружи, а стрелка на маркировке указывала вверх. Лучше выбрать перемычку, которая по высоте совпадает с высотой блоков, так как в этом случае не нужно ее подрезать. Поднимают перемычку вручную, вдвоем или втроем. Если изделие тяжелое – более 100 кг, используют подъемник.
3. Швы, в том числе и горизонтальные, проклеивают.
4. С внешней стороны блок теплоизолируют минватой или листами пенополистирола.
5. Укладывают внутрь арматурные стержни нужной толщины. Скрепляют проволокой.
6. Углубление заполняют гравием и заливают бетоном марки М200. Состав выравнивают и уплотняют.

После того как бетон высохнет, убирают подпорки. Теперь можно продолжить строительство.

Армированных перемычек

Установка армированного варианта максимально проста. Важно лишь правильно подобрать по размерам перемычку из газобетона. Опорная глубина на выступы стандартная – 30 см. Изделие поднимают наверх, обычно с помощью подъемника, так как вес перемычек достигает 120 кг. Затем блок устанавливают на стену на клей.

Допускается монтаж сдвоенной перемычки при большой толщине стены. Укладывается блок вплотную друг к другу на клей. При необходимости верхнюю часть газоблоков выравнивают рубанком.

Монолитные перемычки

Монтаж такого варианта наиболее сложен. Плюсом его можно считать совершенно точное совпадение по размерам с основным рядом блоков, минусом – неоднородность стены.

1. Из досок или фанеры собирают опалубку своими руками и устанавливают на проеме, подпирают брусками. Опалубку ставят после того, как уложат ряд, в котором должна размещаться перемычка.
2. Так как блок должен опираться на кладку, для него оставляют по 20–30 см с каждой стороны проема.
3. С наружной стороны опалубки крепят теплоизоляцию. Обычно используют плиты пенополистирола.
4. Изготавливается арматурный каркас. Стержни подбирают соответствующего диаметра. Укладывают в 2 ряда или связывают проволокой в объемную конструкцию.
5. Опалубку заливают бетоном марки М200–М300 и утрамбовывают.

Затем нужно подождать окончательного твердения материала и выровнять верх.

Какой нужен раствор для кладки?

Газоблоки рекомендуется класть на клей. Если же по каким-то причинам выбран цементный раствор, используют самый обычный вариант из расчета на пустотелый кирпич. Проще всего нужные пропорции и объем раствора с учетом имеющегося оборудования вычислить с помощью специальных онлайн-калькуляторов.

что лучше выбрать для опирания в стены из газобетона в доме, устройство и изготовление уголка, размеры и ГОСТ

Вопрос о том, какие перемычки (надоконные или надстроечные) и когда используются при строительстве дома, не так прост. Большинство самостроев обычно используют самодельные перемычки из бруса, монолита и железобетонных конструкций с применением стального уголка при перекрытии стенового проема. Но сегодня крупные компании, производящие газобетонные изделия, предлагают решения, облегчающие и ускоряющие устройство дверных и оконных проемов, а в ряде случаев позволяющие избежать наличия таких конструкций.

Порода

В первую очередь рассмотрим, как подобрать перемычки для оконных и дверных проемов. Это решается в зависимости от наличия материалов и размеров пролетов, которые перекрываются. Наибольшее расстояние могут преодолеть

Вышеуказанные виды кладки постоянно подвергаются значительным нагрузкам как при возведении стен, так и при дальнейшей эксплуатации здания. Как правило, для равномерного распределения нагрузок арматурный стержень устанавливают с помощью штроборезов таким образом, чтобы стержни входили в пазы. Последние заполняют раствором, и в него помещают стержень таким образом, чтобы часть стержня длиной 30 см оставалась снаружи.

Применение уголков стальных не регламентируется ГОСТами или правилами строительства зданий из газобетона, но пользуется популярностью среди строителей-любителей.

С целью сохранения свойств, препятствующих утечке тепла через наружные стены бетонного здания, возможно перекрытие оконного или дверного проема одним из ЖБИ: либо железобетонными блоками D700, либо монолитными железобетонными перемычками в несъемная бетонная опалубка.

Если ячеистая структура строения газоблоков будет совпадать со структурой материала строительного газоблока, то это сходство не вызовет снижения эффективной теплоемкости. В результате вам не нужно будет дополнительно утеплять стену и кладку.

Другим приемлемым решением, которое поможет перекрыть расстояние 3 м, может стать устройство монолитной конструкции из железобетона, залитой с использованием неразборной опалубки из П-образных блоков. Их прочность может уступать только таким конструкциям, как монолитные железобетонные балки.

Подъемное оборудование для установки перемычек П-блока не требуется, но необходимы усилия для большего объема подготовки, а также для изготовления такой перемычки потребуется больше времени и усилий.

При армировании конструкции в П-образный блок пространственным арматурным каркасом (П-блоки шириной 20 см с лотком шириной 12 см) допускается наличие двух арматурных стержней (верхнего и нижнего). Все блоки с размерами ширины лотков от 15 см армируются четырьмя арматурными стержнями (2 верхних и 2 нижних). При этом необходимо иметь поперечные связки арматуры с расстоянием между ними 40–50 см.

Также можно использовать конструкционную арматуру для армирования газобетонных блоков над проемом. Здесь арматуру d6d8 можно использовать как толще, выведя ее концы за выступ граней на 50 см, заанкеровав концы под Г-образными углами.

При несоблюдении этой пропорции (1 к 2/3) из-за отсутствия высоты необходимо использовать обычный безнесущий мост полкой вниз (если проем менее 2 м) или стальной уголок (если проем менее 1,2 м).

Возможно использование уголка, у которого ширина полки меньше описанной в справочниках (11 см), или угол раскрытия шире 1,2 м. Следует отметить, что такая аппликация будет некачественной, а если сделать ее своими руками, то она останется на усмотрение строителя.

Особенности, которые необходимо иметь в виду, если планируется устройство несущей конструкции (перемычки) проема из стального уголка:

• Уголок стальной должен быть окрашен поверх ржавчины с обеих сторон;
• в этом случае минимальная длина опорного уголка на газобетон должна быть 20 см;
• друг с другом уголки скреплены стальной лентой/сварным способом/стяжками;
• должны быть заподлицо в газобетонном блоке;
• Если в будущем планируется штукатурка стен, обмотайте их гипсовой сеткой.

Конструкции из железобетонных монолитов позволяют преодолевать самые большие расстояния. Пропорция расчета следующая: 1 к 20. Расчет с большей степенью точности для надоконных и наддверных мостов и газоблочных стен следует производить в соответствии с гл. 9СТОНААГ3.1-2013.

Железобетонные перемычки армируют так же, как и железобетонную балку: 4–6 арматурных стержней д-12 и толще с поперечными арматурными стержнями полметра.

Минимальная длина опоры ж/б балок на газобетон должна быть не менее 35 см. Опорную зону железобетонных конструкций этого типа необходимо усиливать, устраивая разгрузочную крепь с помощью сетки из арматуры в слое раствора или слоев клея для газобетона толщиной не менее 15 см 9 .0004

Наджелезобетонные перемычки отливают в устойчивой разборной опалубке, время снятия которой определяют путем измерения уровня температуры воздуха на месте проведения работ.

Кроме того, в ряде случаев рекомендуется установка неразборных элементов с использованием теплоизоляционных листов типа ЭкстПолис.

Конструктивные особенности дают возможность выбрать варианты использования техники при монтаже, длину части опирания перемычек на газобетонную стену, а также основные правила их применения.

Глубина опоры

Этот параметр, как правило, зависит от типа перемычек.

• Несущая конструкция из газобетона с арматурой : максимальный проем 1 м 75 см, глубина опоры 25 см. Дополнительного утепления не требуется.
• Несущие железобетонные конструкции с неразборной опалубкой U-блочных конструкций: максимальный проем 3 м, глубина опирания на кладку 25 см. Дополнительного утепления не требуется.
• Монолитные несущие конструкции из железобетона . Должна соответствовать длине балок – 35 см. Требует дополнительной изоляции. Выполняется армирование – 1 м 20 см. Арматура выступает за размеры проема на 50 см. Над проемами рекомендуется использовать обычную арматуру.
• Конструкции железобетонные монолитные ненесущие 200 см 35 см : максимальный проем — 1 м 20 см, глубина опирания на кладку — 20 см. Требуется дополнительная изоляция. Представляет собой ненесущую конструкцию, использующую в качестве основания металлический уголок. Должен быть заглублен в основании кладки.

Что выбрать?

Тонкости монтажа

Газобетонные перемычки усиленного вида долговечны благодаря наличию стального каркаса. Также за счет того, что подобные перемычки применяются при возведении стен из газобетона, получается оптимальная поверхность, которая позже служит украшением.

Такие мосты представляют собой однопролетную балку, воспринимающую нагрузку на всю свою поверхность. Лучший вариант при кладке газобетона – это четыре уголка из стали, уложенные правильно.

Углы рекомендуется укладывать на кладку на расстоянии около 30 см. Использование перемычек такого типа – довольно сложное дело.

Процесс монтажа металлической перемычки выглядит следующим образом:

• выбрать необходимую высоту;
• монтируются арматурные стержни;
• выполняется монтаж опалубки;
• опалубка укрепляется;
• Арматура армированная;
• Выполняется бетонирование арматурных стержней.

При создании кладки над проемами необходимо учитывать ее ширину и высоту. Эта информация будет очень полезна при расчете конструкции. Если их установка будет правильной, это сильно повлияет на прочность всей конструкции.

Как сделать перемычки в стенах из газобетона смотрите в видео ниже.
