Оконные проемы в газобетоне

12 февраля 2021

15318

Оглавление: [скрыть]

• Общие понятия
• Установка перемычек
• Монтаж армированных перемычек
• Установка перемычки из металлического уголка
• Монтаж оконного блока
• Перечень инструментов и материалов

Главной задачей оконных систем является защита от погодных условий, сохранение тепла в доме. От правильной установки окон зависит безопасность и долговечность.

Так как газобетон очень легко пилится, то с помощью специального уголка можно легко получить идеально ровный оконный проем.

Газобетонные кладки над окном испытывают большую нагрузку не только во время строительства здания, но и в течение дальнейшей эксплуатации.

Общие понятия

Узлы армирования здания из газобетонных блоков: 1 — стена из газобетонных блоков; 2 — армирование в стыках между плитами перекрытия; 3 — армированный железобетонный пояс; 4 — элементы утепления армопояса; 5 — армирование зон опирания перемычек; 6 — армирование подоконной зоны; 7 — армирование глухих стен большой площадью; 8 — армирование опорного шва.

В стандартном случае с целью равномерного распределения нагрузки на боковые части всего оконного проема (и перегородок) устанавливается арматура при помощи штробореза таким образом, чтобы 12-миллиметровая арматура без труда вошла в паз. Последний заливается раствором, а внутрь паза укладывается арматура так, чтобы ее концы выдвигались более чем на полметра.

Деревянные коробки для окон в доме из газобетона производят без пазов. После распиливания и строгания брусков нужных размеров отбираются четверти и пазы. На обоих концах каждого бруска вырезают шипы, проушины. Далее собираем «мозаику» в коробку. Нередко нижний брусок оставляют цельным.

Технология конструкции окон и перегородок зависит от используемых несущих или ненесущих перемычек, узлов опирания на стены. Если используются оконные коробки, их вставляют в проем и крепят гвоздями или анкерными болтами.

Швы между стеной и коробкой утепляют монтажной пеной или минеральной плитой.

Установка перемычек над оконными проемами является непростым этапом в работе, требующим внимательности, усердия и соблюдения технологии.

Схема перемычки.

В строительстве зданий из газоблока используются следующие перемычки:

В зависимости от зоны армирования:

• несущие армируются в растянутой зоне рабочей арматурой, рассчитываемой на прочность изгиба, опорный срез, прогиб, поперечную силу;
• ненесущие армируются конструктивно (газо- и железобетонные перемычки).

В зависимости от применяемого материала:

• газобетонные, подразделяющиеся на перемычки из U-образных газобетонных блоков и армированные перемычки из газобетона;
• железобетонные;
• деревянные;
• металлические прокатные профили — уголки, двутавры, швеллеры.

Усиление плиты перекрытия сверху.
Особенности гидротехнического бетона.
Пропорции бетона м200 на куб. Подробнее>>

Вернуться к оглавлению

Установка перемычек

Вариант установки опалубки для заливки перемычки.

Оконный проем и перегородки в газобетонных стенах перегораживают сборными перемычками из бруса либо монолита. Сборно-монолитные перемычки вырабатываются из U-образных тяжелых бетонных (М200) блоков при содействии несъемных опалубок. U-блоки представляют собой изготовленные в определенном формате блоки из газобетона, внутри сечения которых производится армирование. Стенки U-блока выполняют функцию опалубки (несущая способность) под монолитные перемычки и теплоизоляции. Каркас изготавливается из стальной арматуры класса А III. Сборные перемычки, в зависимости от величины и массы могут производиться грузоподъемными механизмами или же самостоятельно вручную. Далее кладка перемычек осуществляется только на используемый для кладки стен раствор. Оконный проем в газобетоне не имеет четверти.

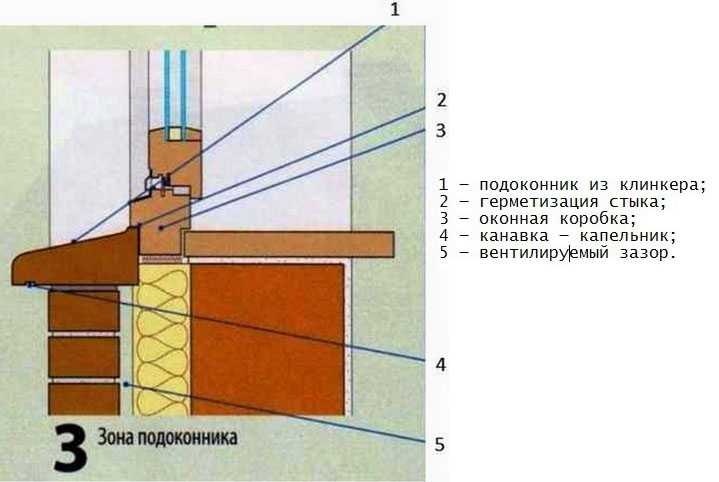

Подоконники наружных стен предохраняются стальным сливом из кровли.

Варианты утепления перемычки над проемом в стене из газобетонного блока.

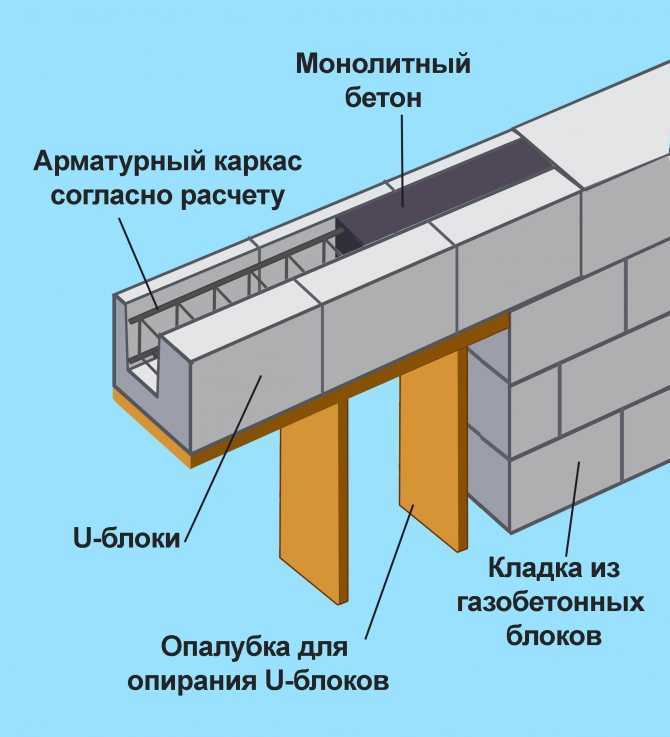

Оконный проем перекрывается U-образными блоками (сборно-монолитные перемычки) в несколько этапов.

1. Установка U-блоков широкой частью во внешнюю сторону стен на подготовленное основание на глубину не меньше 2,5 м. В случае составления блочных перемычек над проемом временные подпорки устанавливаются до их кладки. Для исключения прогибания перемычки опора окон должна быть надежной.
2. Оконный проем требует и проклейки. Проклейка вертикальных швов между U-блоками производится раствором для тонкошовых работ.
3. Проверка ровности кладки блоков строительным уровнем и по надобности выравнивание кладки резиновым молотком.
4. Чтобы правильно оформить проем, нужно выполнить армирование. Укладывается в образовавшуюся полость между углублениями U-блоков арматура (каркас) таким образом, чтобы обеспечивалось перекрытие бетоном со всех сторон.
5. Кладка теплоизоляции (например, понеполистирола) между арматурой и внешней стенкой U-образного блока.
6. Проем смачивается в районе U-перемычки водой.
7. Заполнение полостей блоков утрамбованным мелкозернистым бетоном. Состав бетона и арматура выбирается с учетом воспринимаемой нагрузки.
8. Выравнивание бетонной поверхности.
9. Удаление временных подпорок после полного схватывания бетонного раствора в U-образных газобетонных блоках.

Вернуться к оглавлению

Монтаж армированных перемычек

Расположение анкеров в зоне оконных и дверных проемов при облицовке газобетонных стен кирпичом: 1. Облицовочная стенка из кирпича. 2. Анкер.

Для упрощения работы можно приобрести прямоугольные в сечении готовые перемычки из армированного газобетона автоклавного твердения, которыми перекрываются пролеты окон и перегородок не более 2,5 м. Армированные перемычки характеризуются прочностью, благодаря объемному каркасу из стали, покрытой антикоррозийным составом. Также обладают равномерным распределением нагрузки, упрощением подбора перемычек. Основная проблема при возведении домов из газобетона — появление мостиков холода от окон. Теплопроводность перемычки из армированного бетона небольшая, вследствие этого вероятность возникновения мостиков холода отпадает. В результате установки таких перемычек получается однородная основа для отделки штукатуркой. Существует разнообразие размеров перемычек для любой ширины блоков. Таким образом, армированные перемычки имеют ряд преимуществ. Во-первых, низкая теплопроводность. Во-вторых, небольшой вес. В-третьих, высокая огнестойкость. Наконец, точные геометрические размеры. Такой вариант существенно экономит время на строительство зданий, является наиболее экологичным.

Армированная перемычка применяется в качестве однопролетной балки, принимающей нагрузку по всей длине.

Схема расположения точек крепления коробки оконного блока в стеновом проеме: 1- места постоянного крепления конструкции к стене.

Для получения перемычки нужной ширины окон производим несколько действий:

1. Совершаем комбинацию армированных перемычек подъемным транспортом, например, краном или самостоятельно своими руками. Устанавливать перемычку нужно стрелкой вверх. Глубина опоры должна быть не менее 25 см, оптимальнее — 30 см кладки, ширина — равная ширине блока, высота — равная высоте одного или двух блоков. Также можно прилагать сразу две перемычки. Установка опоры окон осуществляется только монолитными блоками.
2. Скрепляем перемычки между собой и в местах опирания клеем или раствором для тонкошовных работ. Ни в коем случае нельзя деформировать перемычку с целью укорочения, сверлить отверстия и каким-либо способом нарушать целостность поперечного сечения блока. В противном случае это приведет к потере теплозащиты, деформации, прогибу.
3. Укладываем следующую перемычку плотно друг к предыдущей с помощью резинового молотка.
4. Выравниваем поверхность перемычек рубанком.
5. Ждем схватывания смеси для тонкошовной кладки.

Вернуться к оглавлению

Установка перемычки из металлического уголка

Газобетон легко поддается распилу при помощи специальной пилы. Специальный уголок способствует оптимально ровному резу, вследствие этого подобрать нужного размера блок к окну не составит труда. Важно учесть, что обрезанный блок вставляется длиной более метра. При помощи заранее приобретенных блоков различных габаритов можно легко регулировать высоту окон или подрезкой блока, или подбором блоков различного размера.

Перемычки из бетона, обладая свойством высокой теплопроводности, в отличие от газобетона, требуют дополнительного утепления, к примеру, с помощью полистирола. Процесс получается трудоемким (газобетон, полистирол, бетон) и требует профессионального вмешательства. Такого рода перемычки лучше устанавливать на широких окнах. Помимо этого, утеплитель будет способствовать ослаблению каркаса, потере паропроницаемости. Последнее способствует образованию конденсата и плесени внутри окна.

Один из самых надежных и простейших способов установки газобетонного блока на перемычки — укладка перемычек из металлического уголка в тело газоблока на расстоянии 1/3 ширины от края. Если ширина окон до 1,2 м, то подойдет 50-ый уголок, если до 2 м — 75-ый уголок. Металлический уголок отличается прочностью, следовательно, способностью удержать ряд склеенных газосиликатных блоков. Для обеспечения максимальной прочности стены газобетон укладывают при помощи клея с перевязкой. Преимуществом металлического уголка является то, что кладки с внешней стороны смотрятся однородными. Размеры железобетонных перемычек зависят от нагрузки окон и перегородок, давления от несхватившейся кладки. Различают следующие профили перемычек:

• швеллеры, двутавры;
• профильные трубы;
• горяческатанные стальные уголки;
• неравнополочные и равнополочные стальные уголки.

По конструктивным соображениям для более удобной кладки газобетона оптимальнее применять четыре уголка вместо двух. Металлические прокатные профили должны опираться на стену более чем на 25 см и на 40-50 см в сейсмоопасных регионах.

Применение монолитных железобетонных перемычек является трудоемким процессом. Технология монтажа такой перемычки включает в себя:

• подборку высоты;
• армирование;
• установку опалубки;
• подпорку опалубки;
• связывание арматуры;
• бетонирование арматуры.

Деревянные перемычки — самый экономичный вариант, имеющий маленький коэффициент теплопроводности. Главный недостаток — ненадежность, которую будут иметь проемы, ввиду этого применение перемычек из дерева нецелесообразно.

Вернуться к оглавлению

Монтаж оконного блока

Монтаж оконного блока.

С целью исключения образования трещин, конденсата, плесени, грибка, уменьшения звукоизоляции необходимо выполнять все технологические приемы:

1. Выравнивание поверхности откосов кладки.
2. Пропитывание проема грунтовкой.
3. Удаление грязи, мусора.
4. Нанесение грунтовки на проемы в местах наклеивания лент.
5. Теплоизоляция внутренних откосов.
6. Подготовка уплотнительных и изоляционных лент, равных ширине окна плюс 2 см.
7. Наклеивание пароизоляционной ленты шириной 60 мм на вертикальные и горизонтальную верхнюю стороны откоса, отступая на 30 мм от каждой стороны проема при помощи планки-ограничителя. Нельзя вытягивать ленту. Приклеивать ленту нужно ровным слоем без пузырьков и складок.
8. Тщательное заполнение ленты в местах стыка (стыковка разрешается сверху вниз, не более одной на проем).
9. Приклеивание паропроницающей уплотняющей ленты сначала на вертикальные стороны, далее на горизонтальную потолочную, укладывать которую можно и к раме, и к поверхности оконного проема. При этом удаляют защитную бумажную ленту. Поперечное сечение паропроницаемой ленты должно составлять более 70% длины обжатия ленты окном.
10. Монтаж и прикрепление окна так, чтобы не порвать ленты, приклеенные на оконный проем.
11. Вставка несущих колодок, не препятствующих креплению лент.
12. Заполнение предварительно увлажненных швов монтажной пеной для тепло-, звукоизоляции и долговечности равномерно снизу вверх толщиной 40 мм.
13. Наклеивание свободного края пароизоляционной ленты на поверхность блока.
14. Крепление наличников, слива и подоконника.
15. Герметизация щелей, которые имеет проем.

Вернуться к оглавлению

Перечень инструментов и материалов

Установка окна в проеме.

Необходимые инструменты:

• киянка;
• штроборез;
• каретка;
• ковшик;
• терка;
• ножовка по газобетону;
• строительный уровень;
• резиновый молоток;
• рубанок;
• рулетка;
• мастерок;
• шпатель;
• уровень-линейка, правило;
• дрель со спецнасадкой;
• бетономешалка;
• перчатки;
• ведро.

Нужные материалы:

• пенополистирол;
• стальная арматура;
• U-блоки/ газобетонные армированные перемычки;
• оцинкованные гвозди/ металлические ерши;
• раствор для тонкошовных работ;
• бетонный раствор;
• штукатурка;
• монтажная пена.

Материалы для бетонного раствора:

• цемент;
• вода;
• песок;
• либо готовый раствор.

Установка окон в газобетон. Окно в газобетоне

Установка окон в газобетон выполняется с учетом ряда свойств и особенностей ячеистых бетонов. Конструкционная прочность оконных проемов в газобетоне обеспечивается уже в процессе кладки стен. Для этого армируется ряд блоков под окнами и опорная зона для перемычек. Оконные проемы бывают с четвертью или без четверти.

Оконной четвертью или четвертью оконного проема называется выступ части наружной стены, шириной 3 см. -4 см. Название получилось, от того, что 3-х сантиметровый выступ является шириной четверти кирпича, которую, в строительстве обычно принято делать выступом для оконных проемов.

Конструкция проемов зависит от оконных перемычек. К примеру, если перемычки изготавливались с использованием U-блоков по всей ширине стены, проемы не имеют четвертей. При отсутствии оконном проеме четверти, можно устраивать фальш четверть (к примеру, использовать уголок из атмосферостойких полимер. материалов). С этой же целью можно применять нащельники, не используя герметизацию мест их стыковки с оконной коробкой или стеновым проемом.

Четверти в проемах газобетонных стен можно выполнять путем приклеивания кусочков газобетона с помощью клеевого раствора. Усилить узел можно с помощью уголков, которые закрываются штукатуркой.

Установка окон

Перед монтажом оконного блока в проеме, к наружной поверхности рамы по всему периметру крепится самоклеящаяся гидроизоляционная лента, а к внутренней стороне окна на раму приклеивается пароизоляционная лента.

Далее оконный блок помещается в проём, и с помощью уровня и отвеса устанавливаются вертикали и горизонтали. Установку окон в оконные проемы необходимо выполнять, оставляя зазор 2 см -6 см. между оконным блоком и проемом.

Следующий этап – это закрепление оконных блоков в проёмах. Крепление окон в проемах, выполняют используя дюбели по газобетону, строительные шурупы (саморезы), гибкие оцинкованные анкерные пластины толщиной от 1,5 мм.

Угол изгиба анкерной пластины зависит от величины зазора между коробкой и проемом и подбирается по месту.

Выполнять крепление оконных блоков и анкерных пластин к стеновым проемам, используя гвозди не допустимо.

При заделке дюбелей в проемах для стен из газобетона используют безударную дрель (режим чистого сверления). Отверстия высверливаются глубиной большей анкеруемой части дюбеля на один диаметр самореза. Расстояние от края оконного проема не должно быть меньшим двукратной глубины анкеровки.

Конструкция узлов примыкания, конфигурация крепежных элементов, а также глубина расположения оконной коробки в проеме, не должны образовать мостики холода, которые в последствии будут являться причиной образования конденсата и увлажнения внутренних откосов. Узел примыкания должен выполнять отвод дождевой воды и конденсата наружу.

После закрепления оконного блока в проёме, можно приступать к герметизации окна. Материалы, при помощи которых выполняют монтажные зазоры, следует выбирать с учетом деформации стеновой конструкции.

Окно в газобетоне гермеизируется с помощью трехслойного монтажного шва.

Первый слой – наружный, гидроизолирующий. По всему периметру проема, наносят специальный клей-герметик, и к нему прикрепляют и разглаживают гидроизоляционную ленту, для защиты монтажного шва от атмосферных воздействий. Основные требования к наружному слою: водонепроницаемость и паропроницаемость, стойкость к температурным перепадам и ультрафиолету.

Второй центральный слой – теплоизоляционный. После того, как высохнет клей и загерметизирована наружная часть окна, выполняется центральный шов монтажного шва. Полость между проёмом и рамой заполняют монтажной пеной с низким коэффициентом расширения. Термическое сопротивление, находящееся в диапазоне параметров для стен и окон, обеспечивается именно центральным слоем монтажного шва.

Третий внутренний слой – паропроизоляционный. Внутренний слой устраивают по внутреннему контуру монтажного шва путем приклеивания пароизоляционной ленты, непрерывно, без разрывов и не проклеенных участков.

Материалы, с помощью которых выполняют монтажные швы, должны обладать долговечностью не менее 20-ти условных лет эксплуатации.

Установка окон в газобетон заканчивается монтажом оконных отливов. При монтаже отлива, зона примыкания к стене должна быть качественно загерметизирована. Под сливами рекомендуется устанавливать специальные прокладки (гасители), которые будут снижать шум от дождя. Свес отлива за поверхность наружной стены должен составлять 30 мм -40 мм.

• Этапы строительства из газобетона
• Штукатурка газобетона
• Изготовление перемычек над оконными и дверными проемами

Как сделать оконный проем в жилом доме

Каждый дом или строение требует многочисленных черновых проемов для дверей и окон. Включение этих проемов в сборку стены ICF требует выполнения ряда основ на этапе предварительного проектирования. Не пытайтесь расположить курсинг блока так, чтобы он соответствовал местам открытия. Вместо этого сделайте и вырежьте все отверстия именно там, где вы хотите. Создание отверстия в бетонной стене требует тщательного рассмотрения с точной информацией. Очень трудно исправить какие-либо ошибки относительно размера или расположения отверстия в бетоне. Предварительное планирование и перепроверка на бумаге обеспечивают простоту сборки.

Первый — Выберите производителя окна и задокументируйте ширину и высоту каждого окна. Обратите внимание, что смена поставщика окон во время строительства может привести к изменению размеров. Всегда проверяйте приблизительные размеры оконных и дверных проемов (RO) перед установкой проемов в стене ICF и/или заливкой бетона. Если вам случится сменить производителя окон, всегда подтверждайте любые изменения размеров, особенно на RO.

Секунда — Поймите, что означает грубое открытие (РО). Например, дизайн требует выбранного размера окна, номинально 48 дюймов на 60 дюймов, но это не фактический размер установки. Размер установки — это размер обратного осмоса, что означает, что фактический размер рамы примерно на 1/2 дюйма меньше (47 1/2 x 591/2 дюйма), чтобы обеспечить зазор 1/4 дюйма со всех сторон вокруг окна после установки. Размер RO является важным размером отверстия в стене для этого окна размером 48 x 60 дюймов. Слишком большой размер обратного осмоса создает больший зазор вокруг окна, который необходимо изолировать. Меньший RO означает, что окно не войдет в проем. Зазор в 1/4 дюйма между задником и окном со всех сторон является рекомендуемым размером, позволяющим использовать прокладки и герметизировать отверстие. Обратитесь к выбранному вами производителю окон, чтобы подтвердить эти размеры и задокументировать на планах здания фактический размер RO для каждого окна и двери.

Третий — Выберите тип крепления для окна. Большинство жилых окон имеют фланцевое крепление, то есть они крепятся к незавершенной внешней поверхности стены с помощью фланца, окружающего окно. Другое крепление вставного типа означает, что окно вставляется в проем в стене и крепится через боковую часть рамы в проем в стене. Каждый тип монтажа требует различных деталей примыкания и отделки, но зазор обратного осмоса вокруг окна будет одинаковым.

Четвертый — Определяемся с системой опрокидывания окна. Оконный косяк обычно представляет собой постоянную раму вокруг проема, которая удерживает бетон со всех сторон, обеспечивая точки крепления для крепления окна. Существуют различные методы установки оконных упоров, и важно выбрать один из них, чтобы определить, как вырезать проем ICF и установить систему упоров для достижения правильного обратного осмоса. Система упоров должна быть разработана для выполнения ряда функций — прочности, чтобы удерживать бетон, не изгибаться и не деформироваться во время укладки бетона, обеспечивать прочные точки крепления окна, быть влагостойкой и долговечной. Невыполнение любой из этих функций приведет к проблемам либо сразу, либо в будущем.

Деревянные накладки — Деревянные накладки изготавливаются из 2-х пиломатериалов, обрезанных по точной ширине стеновой сборки ICF. Рекомендуется, чтобы любая древесина, контактирующая с бетоном, была обработана давлением или защищена от влаги внутри бетона. Другой метод заключается в использовании фанеры толщиной 1/2 дюйма или 3/4 дюйма на раме 2×4. Деревянная прокладка создает тепловой мост вокруг проема, и по мере того, как бетон схватывается, со временем между бетоном и деревом будет образовываться небольшой воздушный зазор, допускающий возможность проникновения воздуха и влаги в дальнейшем. Деревянные козлы также должны иметь заделки в бетон.

Виниловые или композитные заглушки — Некоторые производители изготавливают заглушки из экструдированного винила, которые можно собрать на месте до нужного размера. Виниловый фланец представляет собой фитинг с фланцевым креплением вокруг блока ICF, и окно будет крепиться к этому фланцу. Виниловые заглушки сводят к минимуму тепловые мосты и проникновение воздуха вокруг проема.

долларов EPS – долларов EPS доступны у некоторых производителей ICF. Они надеваются на полость стены и имеют крепежную планку для крепления окна. Заглушка из пенополистирола устраняет любые тепловые мосты или проникновение воздуха вокруг отверстия. Блоки EPS очень просты в установке и обеспечивают наилучшую тепловую эффективность.

Дополнительные советы
Прежде чем выбрать тормозную систему, оцените материальные и трудовые затраты. Самостоятельное изготовление деревянных козлов может быть привлекательным, но примите во внимание весь трудовой аспект. После того, как система buck была выбрана, вам нужно отметить ширину buck. EPS Fox Buck имеет толщину 2 дюйма, а ширина дерева 2 × 12 составляет 1 1/2 или 1 3/8 дюйма. Если вы используете фанеру, используйте как минимум 1/2 дюйма или 3/4 дюйма и опору, чтобы устранить любые выпуклости во время укладки бетона. Возьмите RO окна и добавьте ширину бака для обеих сторон. Это даст вам точную ширину и высоту проема в стене (WO) в МКФ. При размещении блока используйте WO для открытия. Для большей эффективности предварительно соберите деревянные опоры и подготовьте их к установке, когда стены будут укладываться друг на друга.

Все опоры должны быть физически соединены с бетоном. Деревянные опоры могут иметь потайные анкерные болты или длинные структурные винты, залитые в бетон. Виниловые и пенополистироловые баки разработаны со встроенными насадками.

При установке всех распорных систем конструкция должна предусматривать укладку бетона через подоконник и доступ для консолидации. Для деревянного оленя подоконник обычно представляет собой два 2×4, разнесенных друг от друга. Для подоконника из пенополистирола в подоконнике вырезаются большие отверстия. Все распорные системы требуют временной поддержки или крепления по горизонтали и вертикали к сторонам и коллектору до укладки бетона. Чем больше отверстие, тем больше требуется временной поддержки.

На плане здания укажите размер RO и WO, а также осевую линию проемов, указанных на каждой стене. При выкладывании первых двух рядов МКФ отметьте на блоке осевую линию отверстия и напишите размеры RO и WO. Когда блок уложен, грубо обрежьте блок так, чтобы он перекрывал отверстие, а затем, когда стена будет готова, вырежьте отверстие WO точно по размеру. Если вы планируете использовать готовые деревянные доски, вырежьте отверстие и вставьте предварительно собранные доски, когда будете складывать стены. Другой ключевой информацией для проемов является высота подоконника — обычно все проемы имеют одинаковую высоту верхней части рамы, оставляя одинаковую глубину перемычки для всех проемов.

Для каждого проема требуется дополнительная арматура вокруг проема, а также перемычка сверху, верхняя и нижняя перекладины которой удерживаются на месте растяжками. Перемычки над проемами предназначены для поддержки и распределения нагрузки по проему. Критерии проектирования перемычки зависят от нагрузки плюс ширины проема, ширины и глубины бетона в перемычке, а также ширины сплошной стены по обе стороны от проема. Следуйте техническому проекту перемычек на всех проемах.

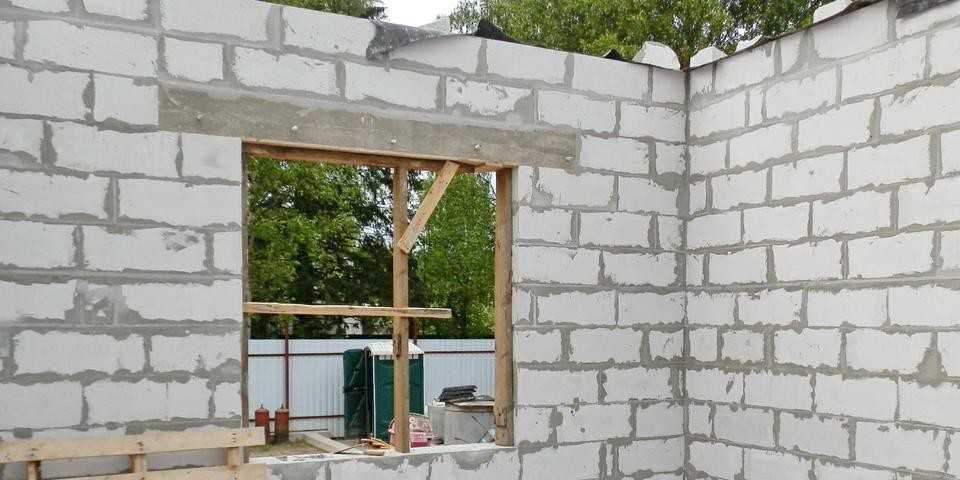

На фото пример конструкции перемычки для оконного проема.

Существуют ограничения и проблемы со строительством, связанные с некоторыми проектами, имеющими несколько окон или проемов в стенах и/или в углах. Требования строительных норм и правил к конструктивным ножевым стенам требуют определенной «длины сплошной стены» для определенных стен и требуют специальной конструкции для проемов в углах. Убедитесь, что ваш дизайнер или инженер знает об этих проектных требованиях. Другая проблема заключается в том, что несколько отверстий расположены слишком близко друг к другу. С точки зрения строительства, иметь 4 дюйма или менее вертикального бетона между отверстиями нецелесообразно, и это сложно построить. Эта минимальная ширина бетона не обеспечивает структурной поддержки, и ее очень трудно разместить в этом маленьком вертикальном пространстве. В качестве альтернативного варианта сгруппируйте окна в один проем большего размера, создав перемычку большего пролета, и заполните пространство между окнами ненесущим материалом.

После того, как упоры установлены, закрепите их временной обвязкой по периметру или лентой и установите временную распорку. Обвязка по периметру с обеих сторон стены требуется, если вырезанные блоки имеют более 4 дюймов пенополистирола, не поддерживаемого паутиной. Эти участки подвержены выбросам во время укладки бетона. Убедитесь, что подоконник открыт для заливки бетона. Перед укладкой бетона еще раз проверьте расположение отверстий и правильность размера обратного осмоса.

Во время укладки бетона убедитесь, что бетон заполняет проем и затвердевает, особенно в углах проема и перемычки, чтобы убедиться, что арматурный стержень окружен бетоном. Снимите временные крепления через два-три дня. Не рекомендуется применять точечные нагрузки на перемычки над большими проемами в течение как минимум семи дней.

Когда окна установлены, используйте винты, чтобы прикрепить кромку окна к кольцу. Вокруг всех сторон будет 1/4-дюймовый зазор, который изнутри будет заполнен распыляемой пеной с низкой кратностью, чтобы герметизировать и сделать эту полость воздухонепроницаемой. Напыляемая пена также помогает закрепить окно на месте. Следующим шагом является внешняя обшивка (это еще одна статья с инструкциями!).

Варианты и рекомендации для дверных и оконных проемов ICF

BuildBuck с поперечными раскосами

На этой странице обсуждаются вопросы дизайна дверей и окон ICF в стене ICF, а также варианты материалов и конструкция распорки для дверных и оконных проемов ICF.

Проектирование проемов и интервалов для окон и дверей ICF

С ICF возможно все, но использование приведенных ниже рекомендаций может предотвратить дополнительные инженерные требования или проблемы во время строительства.

1. Проемы не менее 12”. Если расстояние меньше 12 дюймов, обработайте или обрамите проемы как один проем. Если проемы должны располагаться ближе друг к другу, позаботьтесь о полной консолидации проемов и при необходимости добавьте дополнительную арматуру.

   1. Обеспечьте минимальное пространство для достаточного уплотнения бетона рядом с отверстиями. IRC и IBC требуют внутренней вибрации для всех стен.
   2. Объединение отверстий меньшего размера может уменьшить общую вертикальную арматуру рядом с отверстиями (за счет исключения нескольких отверстий). Разместите арматурный стержень рядом с проемом в соответствии с графиком (обычно по 2 стержня с каждой стороны проема).
   3. Убедитесь, что соблюдается надлежащая конструкция перемычки для более широких проемов, включая скобы, если это необходимо.

2. Отверстия должны располагаться на расстоянии не менее 12 дюймов от угла. Если проемы расположены ближе друг к другу, следует позаботиться о полной консолидации в угловой форме с помощью дополнительных распорок и обвязок. Угловая форма и козырек могут попытаться отделиться друг от друга, если они не закреплены и не закреплены должным образом.

   1. Косяки гаражных ворот и других больших проемов должны быть не менее 12 дюймов. Если она уже, стальная перемычка все равно должна выступать в соседние стены на требуемые 24 дюйма за пределы проема с каждой стороны.
   2. Используйте предварительно изогнутую сталь для обертывания угловых перемычек. Если используется прерывистая сталь, то требуется перехлест 40-кратного диаметра стержня
   3. Будьте особенно внимательны, чтобы обеспечить полное закрепление в косяках. IRC и IBC требуют внутренней вибрации для всех стен.

3. Двери с боковыми фонарями следует обрамлять вместе, если нет достаточного пространства для бетона, как указано выше.

   1. В тех случаях, когда боковые фонари во всю высоту не используются, окна должны быть обрамлены дверью, при этом стена ICF должна проходить под окном.
   2. Вертикальная сталь должна быть размещена с каждой стороны проема в соответствии с графиком.
   3. Арматура перемычки должна выходить на 24 дюйма за максимальную ширину проема.
   4. Дополнительная вертикальная сталь может быть размещена рядом с дверью и доходить до окна.

BuildBuck, используемый в окне

Варианты распорки окон и дверей

Отверстия в стенах ICF должны останавливать поток бетона и обеспечивать точки крепления для установки дверей или окон. Этот процесс называется раскряжевкой. Это та же концепция, что и завершение торцевых стен или перегородок. Размер и тип раскряжевки обычно определяются типом отверстия и потребностями устанавливаемого продукта. Проконсультируйтесь с производителями дверей или окон о любых конкретных потребностях во время рассмотрения плана.

Раскряжевка обычно является постоянной частью стены после заливки бетона. Это создает точки крепления для окон и дверей и отделки стен. В этом разделе рассматриваются наиболее популярные типы раскряжевочных материалов: обработанная древесина, металл, раскряжевка из винила и раскряжевка из пеноматериала ICF.

BuildBlock рекомендует предварительно создавать баксы. Это обеспечит правильный размер, экономя время и трудозатраты. Крайне важно, чтобы при создании грубых проемов правильно учитывались тип материала заглушки и его толщина. Кроме того, раскряжевка должна быть соответствующим образом закреплена, чтобы гарантировать, что она будет стоять на месте во время заливки и останется ровной и вертикальной. Распорки по горизонтали и вертикали необходимы для предотвращения смещения упора из-за бетонных сил, которые могут помешать установке двери или окна без значительных структурных изменений.

Раскряжевка пенопластом ICF (наиболее предпочтительный метод)

В последние несколько лет раскряжевка пенопластом ICF стала более популярной. Для раскряжевки ICF используются те же материалы, что и для стенок ICF, что дает вам те же преимущества. Это обеспечивает тот же тип изоляции и крепления, что и блоки ICF.

В пенопластовой распорке ICF используется встроенная пластиковая сетка, изготовленная из полистирола или полипропилена и пенополистирола. Во-первых, выберите пенопласт, который предназначен для используемого блока размера. После этого раскряжевка МКФ должна быть полностью закреплена с внутренней стороны проема. Это достигается путем создания рамы внутри проема, а также использования диагональных скобок на углах, чтобы проем оставался квадратным.

Замечания по установке

• Учитывайте толщину уплотняющего материала и убедитесь, что размер чернового отверстия соответствует требуемому размеру отверстия.
• Мы рекомендуем дополнительно 1/2 дюйма для ширины и высоты. Это позволяет полностью охватить окно или дверь на 1/4 дюйма. Залитый бетон трудно корректировать.
• Скрепите каждый проем, соорудив полную раму внутри проема с помощью поперечных раскосов. Добавьте диагональные скобки, чтобы отверстие оставалось ровным во время заливки.
• Еще раз проверьте все отверстия на квадрат и отвес до и во время заливки. Есть только один шанс сделать это правильно.

Обработанная древесина

Существует два способа использования обработанной размерной древесины для распорки проема в стене BuildBlock. Обработанная древесина может располагаться внутри полости стены или по ширине формы. У каждого есть как преимущества, так и проблемы.

Внутреннее крепление

• Обработанная древесина может монтироваться внутри полости стены ICF и иногда называется вспомогательной опорой.
• Разорвите материал 2X, чтобы он вписался в пустоту в стене.
• Используйте вспененный клей и винты с пластиковыми шайбами, вставленными сбоку, чтобы закрепить заглушку через каждые 6 дюймов с обеих сторон вокруг отверстия.

Внешнее крепление

• Сопоставьте или распилите ширину пиломатериала с шириной блока.
• При этом используется вся ширина габаритного пиломатериала и покрывается вся ширина профиля блока.
• При обоих методах рекомендуется использовать 6-дюймовые оцинкованные гвозди с кольцевым стержнем, анкерные болты или краны, вставленные в древесину в пустое пространство, чтобы бетон мог захватить гвозди, а заклепки оставались прилипшими к бетону, когда раскос удаленный. Чередуйте их слева и справа от центра через каждые 8-12 дюймов вверх и вниз по кольцу, а также через коллектор и подоконники.

Металлические системы распорки

Металлические системы распорки включают опорный фланец, который устанавливается вокруг стены ICF. Эти системы отлиты на месте, чтобы обеспечить чрезвычайно прочную опору для окон или дверей. Как правило, металлические упоры или дверные рамы используются в специальных целях, таких как взрывобезопасность. Также возможна установка стальных дверных коробок и заливка их на место. Это очень похоже на раскряжевку, когда сама рама становится раскряжевкой.

При необходимости существуют некоторые системы металлических распорок, которые можно снять после заливки бетона, чтобы обеспечить открытый бетон. Кроме того, системы металлических распорок можно использовать для создания противопожарного промежутка между наружной и внутренней стенами. Однако это необычная практика.

Кроме того, раскряжевка деревянной рамы может выполнить ту же задачу, если ее удалить после заливки. При использовании этого метода не используйте 6-дюймовые гвозди с круглым стержнем.

Buck Construction

При использовании древесины для изготовления козлов BuildBlock рекомендует в качестве наилучшего выбора обработанные пиломатериалы 2×6, 2×8, 2×10 или 2×12. Внешний размер 11-дюймовой формы BuildBlock наиболее близок к размеру пиломатериала 2×12. Вы можете разорвать материал 2X, чтобы он соответствовал формам, независимо от того, помещаете ли вы свои доллары внутрь пенопластовой полости или снаружи блоков.

Баксы будут подвергаться значительному давлению вниз и из стороны в сторону. Вставьте козырьки так, как если бы вы делали это в дверном или оконном проеме, чтобы верхняя пластина опиралась по бокам. Нижний подоконник должен входить внутрь сторон, сопротивляясь давлению бетона. Проемы в стенах BuildBlock должны быть спроектированы с соответствующей арматурой со всех сторон и, что наиболее важно, сверху (называемой перемычкой). См. нашу инженерную схему перемычки или детали предписывающего метода.

Конструкция дверного упора

Начните с определения необходимых приблизительных размеров для всех проемов. Вы можете получить эту информацию у поставщиков окон и дверей. Убедитесь, что внутренний размер достаточно велик, чтобы обеспечить установку косяков и прокладок дверной системы. Дверные косяки обычно состоят только из трех частей — двух сторон и верхней части. Используйте временную опору на дне, когда валы будут размещены, чтобы держать их на одном уровне. После заливки бетона распорку следует удалить.

Скрепите все упоры под углом, чтобы они оставались прямыми и ровными.

Конструкция оконного упора

Оконный упор отличается от дверного тем, что у него есть дно. Если вы используете древесину, вы можете использовать обработанные 2×4 на дне, разложенные наружу, позволяя заполнить пространство посередине под отверстиями бетоном. Кроме того, важно, чтобы нижние части входили внутрь боковых сторон, чтобы действовать как распорка для давления бетона, толкающего внутрь.

При использовании Vbuck или пенопластовых шайб кольцевая пила диаметром 4 дюйма с центрами 12 дюймов сделает достаточные отверстия для заполнения нижней стороны проема, чтобы устранить пустоты в этой области. После заливки протрите баки полотенцем, пока бетон свежий. Гораздо проще сделать это сейчас, чем потом, и у вас будет хорошее чистое открытие, когда вы закончите.
