Оконные проемы в газобетоне

12 февраля 2021

14746

Оглавление: [скрыть]

• Общие понятия
• Установка перемычек
• Монтаж армированных перемычек
• Установка перемычки из металлического уголка
• Монтаж оконного блока
• Перечень инструментов и материалов

Главной задачей оконных систем является защита от погодных условий, сохранение тепла в доме. От правильной установки окон зависит безопасность и долговечность.

Так как газобетон очень легко пилится, то с помощью специального уголка можно легко получить идеально ровный оконный проем.

Газобетонные кладки над окном испытывают большую нагрузку не только во время строительства здания, но и в течение дальнейшей эксплуатации.

Общие понятия

Узлы армирования здания из газобетонных блоков: 1 — стена из газобетонных блоков; 2 — армирование в стыках между плитами перекрытия; 3 — армированный железобетонный пояс; 4 — элементы утепления армопояса; 5 — армирование зон опирания перемычек; 6 — армирование подоконной зоны; 7 — армирование глухих стен большой площадью; 8 — армирование опорного шва.

В стандартном случае с целью равномерного распределения нагрузки на боковые части всего оконного проема (и перегородок) устанавливается арматура при помощи штробореза таким образом, чтобы 12-миллиметровая арматура без труда вошла в паз. Последний заливается раствором, а внутрь паза укладывается арматура так, чтобы ее концы выдвигались более чем на полметра.

Деревянные коробки для окон в доме из газобетона производят без пазов. После распиливания и строгания брусков нужных размеров отбираются четверти и пазы. На обоих концах каждого бруска вырезают шипы, проушины. Далее собираем «мозаику» в коробку. Нередко нижний брусок оставляют цельным.

Технология конструкции окон и перегородок зависит от используемых несущих или ненесущих перемычек, узлов опирания на стены. Если используются оконные коробки, их вставляют в проем и крепят гвоздями или анкерными болтами.

Швы между стеной и коробкой утепляют монтажной пеной или минеральной плитой.

Установка перемычек над оконными проемами является непростым этапом в работе, требующим внимательности, усердия и соблюдения технологии.

Схема перемычки.

В строительстве зданий из газоблока используются следующие перемычки:

В зависимости от зоны армирования:

• несущие армируются в растянутой зоне рабочей арматурой, рассчитываемой на прочность изгиба, опорный срез, прогиб, поперечную силу;
• ненесущие армируются конструктивно (газо- и железобетонные перемычки).

В зависимости от применяемого материала:

• газобетонные, подразделяющиеся на перемычки из U-образных газобетонных блоков и армированные перемычки из газобетона;
• железобетонные;
• деревянные;
• металлические прокатные профили — уголки, двутавры, швеллеры.

Усиление плиты перекрытия сверху.
Особенности гидротехнического бетона.
Пропорции бетона м200 на куб. Подробнее>>

Вернуться к оглавлению

Установка перемычек

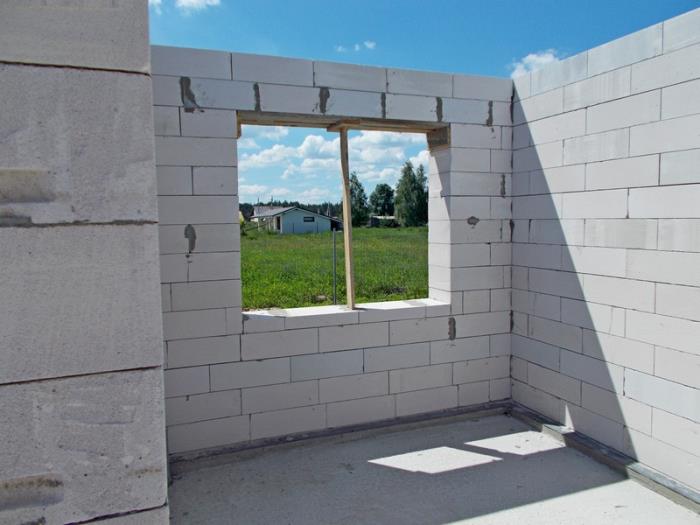

Вариант установки опалубки для заливки перемычки.

Оконный проем и перегородки в газобетонных стенах перегораживают сборными перемычками из бруса либо монолита. Сборно-монолитные перемычки вырабатываются из U-образных тяжелых бетонных (М200) блоков при содействии несъемных опалубок. U-блоки представляют собой изготовленные в определенном формате блоки из газобетона, внутри сечения которых производится армирование. Стенки U-блока выполняют функцию опалубки (несущая способность) под монолитные перемычки и теплоизоляции. Каркас изготавливается из стальной арматуры класса А III. Сборные перемычки, в зависимости от величины и массы могут производиться грузоподъемными механизмами или же самостоятельно вручную. Далее кладка перемычек осуществляется только на используемый для кладки стен раствор. Оконный проем в газобетоне не имеет четверти.

Подоконники наружных стен предохраняются стальным сливом из кровли.

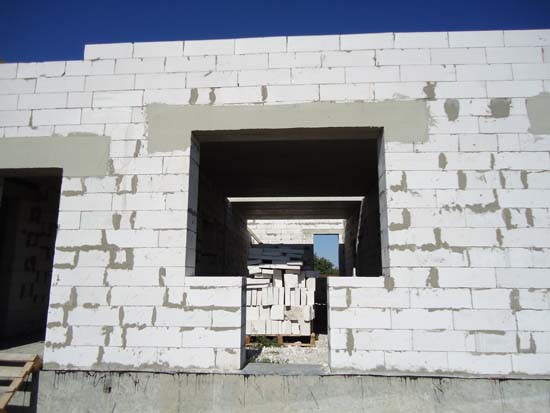

Варианты утепления перемычки над проемом в стене из газобетонного блока.

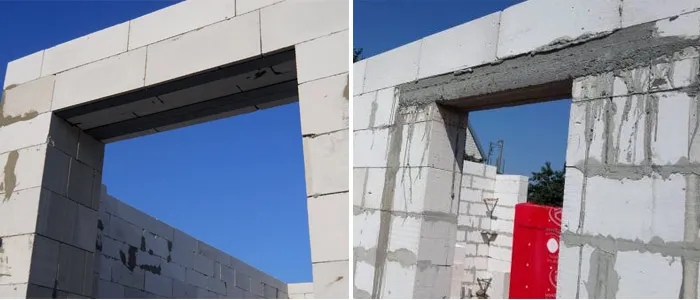

Оконный проем перекрывается U-образными блоками (сборно-монолитные перемычки) в несколько этапов.

1. Установка U-блоков широкой частью во внешнюю сторону стен на подготовленное основание на глубину не меньше 2,5 м. В случае составления блочных перемычек над проемом временные подпорки устанавливаются до их кладки. Для исключения прогибания перемычки опора окон должна быть надежной.
2. Оконный проем требует и проклейки. Проклейка вертикальных швов между U-блоками производится раствором для тонкошовых работ.
3. Проверка ровности кладки блоков строительным уровнем и по надобности выравнивание кладки резиновым молотком.
4. Чтобы правильно оформить проем, нужно выполнить армирование. Укладывается в образовавшуюся полость между углублениями U-блоков арматура (каркас) таким образом, чтобы обеспечивалось перекрытие бетоном со всех сторон.
5. Кладка теплоизоляции (например, понеполистирола) между арматурой и внешней стенкой U-образного блока.
6. Проем смачивается в районе U-перемычки водой.
7. Заполнение полостей блоков утрамбованным мелкозернистым бетоном. Состав бетона и арматура выбирается с учетом воспринимаемой нагрузки.
8. Выравнивание бетонной поверхности.
9. Удаление временных подпорок после полного схватывания бетонного раствора в U-образных газобетонных блоках.

Вернуться к оглавлению

Монтаж армированных перемычек

Расположение анкеров в зоне оконных и дверных проемов при облицовке газобетонных стен кирпичом: 1. Облицовочная стенка из кирпича. 2. Анкер.

Для упрощения работы можно приобрести прямоугольные в сечении готовые перемычки из армированного газобетона автоклавного твердения, которыми перекрываются пролеты окон и перегородок не более 2,5 м. Армированные перемычки характеризуются прочностью, благодаря объемному каркасу из стали, покрытой антикоррозийным составом. Также обладают равномерным распределением нагрузки, упрощением подбора перемычек. Основная проблема при возведении домов из газобетона — появление мостиков холода от окон. Теплопроводность перемычки из армированного бетона небольшая, вследствие этого вероятность возникновения мостиков холода отпадает. В результате установки таких перемычек получается однородная основа для отделки штукатуркой. Существует разнообразие размеров перемычек для любой ширины блоков. Таким образом, армированные перемычки имеют ряд преимуществ. Во-первых, низкая теплопроводность. Во-вторых, небольшой вес. В-третьих, высокая огнестойкость. Наконец, точные геометрические размеры. Такой вариант существенно экономит время на строительство зданий, является наиболее экологичным.

Армированная перемычка применяется в качестве однопролетной балки, принимающей нагрузку по всей длине.

Схема расположения точек крепления коробки оконного блока в стеновом проеме: 1- места постоянного крепления конструкции к стене.

Для получения перемычки нужной ширины окон производим несколько действий:

1. Совершаем комбинацию армированных перемычек подъемным транспортом, например, краном или самостоятельно своими руками. Устанавливать перемычку нужно стрелкой вверх. Глубина опоры должна быть не менее 25 см, оптимальнее — 30 см кладки, ширина — равная ширине блока, высота — равная высоте одного или двух блоков. Также можно прилагать сразу две перемычки. Установка опоры окон осуществляется только монолитными блоками.
2. Скрепляем перемычки между собой и в местах опирания клеем или раствором для тонкошовных работ. Ни в коем случае нельзя деформировать перемычку с целью укорочения, сверлить отверстия и каким-либо способом нарушать целостность поперечного сечения блока. В противном случае это приведет к потере теплозащиты, деформации, прогибу.
3. Укладываем следующую перемычку плотно друг к предыдущей с помощью резинового молотка.
4. Выравниваем поверхность перемычек рубанком.
5. Ждем схватывания смеси для тонкошовной кладки.

Вернуться к оглавлению

Установка перемычки из металлического уголка

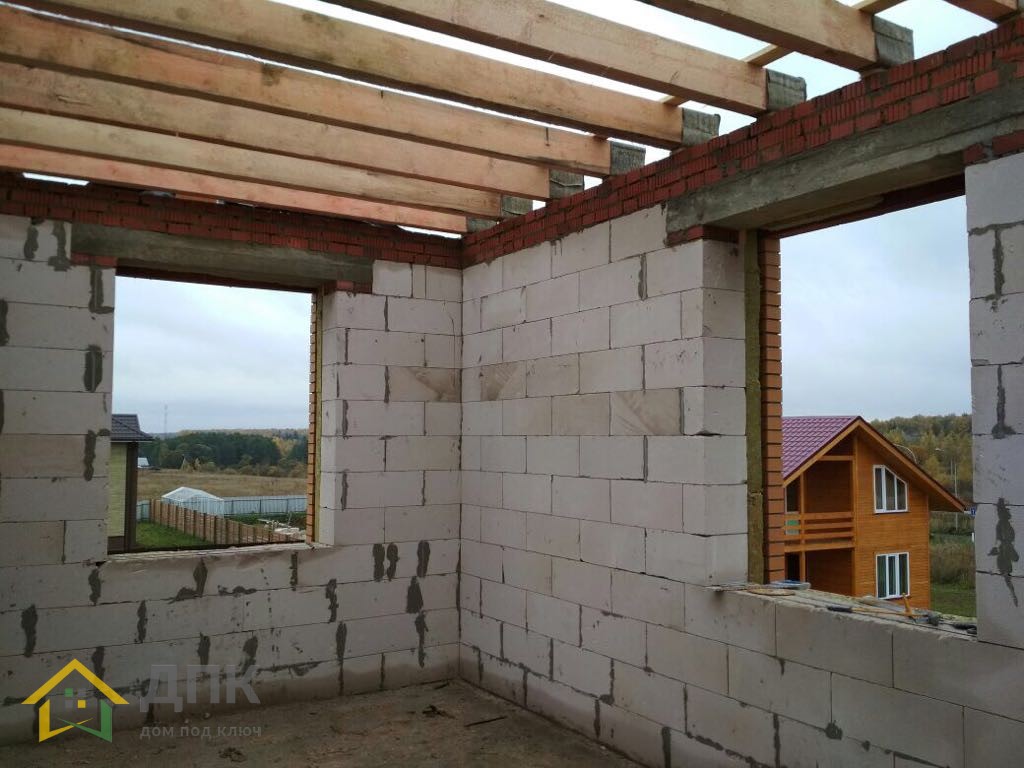

Заливка монолитной бетонной перемычки.

Газобетон легко поддается распилу при помощи специальной пилы. Специальный уголок способствует оптимально ровному резу, вследствие этого подобрать нужного размера блок к окну не составит труда. Важно учесть, что обрезанный блок вставляется длиной более метра. При помощи заранее приобретенных блоков различных габаритов можно легко регулировать высоту окон или подрезкой блока, или подбором блоков различного размера.

Перемычки из бетона, обладая свойством высокой теплопроводности, в отличие от газобетона, требуют дополнительного утепления, к примеру, с помощью полистирола. Процесс получается трудоемким (газобетон, полистирол, бетон) и требует профессионального вмешательства. Такого рода перемычки лучше устанавливать на широких окнах. Помимо этого, утеплитель будет способствовать ослаблению каркаса, потере паропроницаемости. Последнее способствует образованию конденсата и плесени внутри окна.

Один из самых надежных и простейших способов установки газобетонного блока на перемычки — укладка перемычек из металлического уголка в тело газоблока на расстоянии 1/3 ширины от края. Если ширина окон до 1,2 м, то подойдет 50-ый уголок, если до 2 м — 75-ый уголок. Металлический уголок отличается прочностью, следовательно, способностью удержать ряд склеенных газосиликатных блоков. Для обеспечения максимальной прочности стены газобетон укладывают при помощи клея с перевязкой. Преимуществом металлического уголка является то, что кладки с внешней стороны смотрятся однородными. Размеры железобетонных перемычек зависят от нагрузки окон и перегородок, давления от несхватившейся кладки. Различают следующие профили перемычек:

• швеллеры, двутавры;
• профильные трубы;
• горяческатанные стальные уголки;
• неравнополочные и равнополочные стальные уголки.

По конструктивным соображениям для более удобной кладки газобетона оптимальнее применять четыре уголка вместо двух. Металлические прокатные профили должны опираться на стену более чем на 25 см и на 40-50 см в сейсмоопасных регионах.

Применение монолитных железобетонных перемычек является трудоемким процессом. Технология монтажа такой перемычки включает в себя:

• подборку высоты;
• армирование;
• установку опалубки;
• подпорку опалубки;
• связывание арматуры;
• бетонирование арматуры.

Деревянные перемычки — самый экономичный вариант, имеющий маленький коэффициент теплопроводности. Главный недостаток — ненадежность, которую будут иметь проемы, ввиду этого применение перемычек из дерева нецелесообразно.

Вернуться к оглавлению

Монтаж оконного блока

Монтаж оконного блока.

С целью исключения образования трещин, конденсата, плесени, грибка, уменьшения звукоизоляции необходимо выполнять все технологические приемы:

1. Выравнивание поверхности откосов кладки.
2. Пропитывание проема грунтовкой.
3. Удаление грязи, мусора.
4. Нанесение грунтовки на проемы в местах наклеивания лент.
5. Теплоизоляция внутренних откосов.
6. Подготовка уплотнительных и изоляционных лент, равных ширине окна плюс 2 см.
7. Наклеивание пароизоляционной ленты шириной 60 мм на вертикальные и горизонтальную верхнюю стороны откоса, отступая на 30 мм от каждой стороны проема при помощи планки-ограничителя. Нельзя вытягивать ленту. Приклеивать ленту нужно ровным слоем без пузырьков и складок.
8. Тщательное заполнение ленты в местах стыка (стыковка разрешается сверху вниз, не более одной на проем).
9. Приклеивание паропроницающей уплотняющей ленты сначала на вертикальные стороны, далее на горизонтальную потолочную, укладывать которую можно и к раме, и к поверхности оконного проема. При этом удаляют защитную бумажную ленту. Поперечное сечение паропроницаемой ленты должно составлять более 70% длины обжатия ленты окном.
10. Монтаж и прикрепление окна так, чтобы не порвать ленты, приклеенные на оконный проем.
11. Вставка несущих колодок, не препятствующих креплению лент.
12. Заполнение предварительно увлажненных швов монтажной пеной для тепло-, звукоизоляции и долговечности равномерно снизу вверх толщиной 40 мм.
13. Наклеивание свободного края пароизоляционной ленты на поверхность блока.
14. Крепление наличников, слива и подоконника.
15. Герметизация щелей, которые имеет проем.

Вернуться к оглавлению

Перечень инструментов и материалов

Установка окна в проеме.

Необходимые инструменты:

• киянка;
• штроборез;
• каретка;
• ковшик;
• терка;
• ножовка по газобетону;
• строительный уровень;
• резиновый молоток;
• рубанок;
• рулетка;
• мастерок;
• шпатель;
• уровень-линейка, правило;
• дрель со спецнасадкой;
• бетономешалка;
• перчатки;
• ведро.

Нужные материалы:

• пенополистирол;
• стальная арматура;
• U-блоки/ газобетонные армированные перемычки;
• оцинкованные гвозди/ металлические ерши;
• раствор для тонкошовных работ;
• бетонный раствор;
• штукатурка;
• монтажная пена.

Материалы для бетонного раствора:

• цемент;
• вода;
• песок;
• либо готовый раствор.

Оконные проемы в газобетонных домах

Оконный проём

Если при замене ваших старых окон на
металлопластиковые практически нет проблем, то
устанавливать окна в новых зданиях или домах могут
только квалифицированные специалисты.

разделы статьи

Монтаж оконного проёма

Оконные проемы в зданиях из кирпича

Монтаж оконных отливов

Монтаж подоконников

Оконные коробки

Оконные коробки в деревянных домах

Для того чтобы установить окна в только что построенных зданиях, понадобится большое количество различных строительных работ, которые смогут выполнить только профессионалы.

При установке металлопластиковых окон в газобетонных зданиях есть свои тонкости. Главной отличительной особенностью является то, что газобетонная кладка обычно шире, чем панели. Это и определяет ширину устанавливаемых подоконников и отливов.

Выступ этих элементов за плоскость стен не должен быть больше 2 см. Окна в доме нужно устанавливать так, чтобы они идеально совпадали с горизонтальным уровнем всех окон в соседних комнатах этажа, а центровка проводится по окнам, которые находятся на первом этаже.

Монтаж оконного проема с использованием перемычек из газоблока:

1. Предварительно к верхней поверхности рамы по всему периметру крепится самоклеящаяся гидроизоляционная лента, а к внутренней стороне окна на раму приклеивается пароизоляционная лента.
2. Далее, оконный блок помещается в проём, и с помощью уровня и отвеса устанавливаются вертикали и горизонтали. Установку окон в оконные проемы необходимо выполнять, оставляя зазор 2 см — 6 см. между оконным блоком и проемом.
3. Следующий этап – это закрепление оконных блоков в проёмах. Крепление окон в проемах выполняют, используя дюбели по газобетону, строительные шурупы (саморезы), гибкие оцинкованные анкерные пластины толщиной от 1,5 мм.
4. Угол изгиба анкерной пластины зависит от величины зазора между коробкой и проемом и подбирается по месту. 5. Установка оконного проема заканчивается монтажом оконных отливов. При монтаже отлива, зона примыкания к стене должна быть качественно загерметизирована. Под сливами рекомендуется устанавливать специальные прокладки (гасители), которые будут снижать шум от дождя. Свес отлива за поверхность наружной стены должен составлять 30 мм — 40 мм.

Преимущества армированных перемычек

1. Очень прочное изделие
2. Материал имеет малый вес
3. Перемычки можно подобрать под любой размер газобетонных блоков

Как готовятся оконные проемы в зданиях из кирпича?
Штукатурка заглушин и откосов

В самом начале работ штукатурят весь периметр светового проема, после чего в верхней части устанавливается правило и выравнивается слой раствора. Нужно также помнить, что между сторонами откосов расстояние внутри здания должно быть немножко больше, чем между сторонами откоса снаружи. Сначала внизу устанавливается заглушина, а только потом заглушины устанавливаются сверху и по сторонам.

Монтаж оконных отливов

Оконные отливы могут быть каменными или бетонными, а также они могут быть изготовлены из листовой стали или пластиковых материалов. При монтаже отливов следует помнить, что они должны быть установлены под углом не меньше 8 градусов.

Монтаж подоконников

Технология установки подоконников не зависит от того, из какого материала они изготовлены. Изначально подоконник монтируется на клинья, с помощью которых регулируется вертикальное положение и высота, а затем зазор, который находится между откосами и подоконником запенивается монтажной пеной. Часто вместо пены монтажники используют раствор

Как правильно устанавливаются оконные коробки?

При монтаже деревянных или металлопластиковых оконных коробок большой разницы нет. Соблюдаются одни и те же правила установки, могут использоваться только различные утеплительные материалы.

При монтаже оконных коробок надо соблюдать такие правила:

1. Нужно с большой точностью провести замеры оконных проемов, а в случае их неправильной формы, проемы нужно дополнительно подготовить.
2. Устанавливать оконную раму без стеклопакетов, створок и без штапиков.
3. Убрать профиль для соединения и вставить в проем оконную раму, при этом стоит тщательно проверить совпадают ли все размеры.
4. Отметить с наружной стороны оконной рамы ее расположение, а также стоит отметить место, где рама будет крепиться дюбелями.
5. Если возникает такая необходимость, то нужно дополнительно укрепить оконную раму, а также может понадобиться несколько дополнительных дюбелей, для более надежного крепления.
6. При просверливании отверстий в раме окна и в стене нужно следить за тем, чтобы они совпадали. После чего нужно закрепить дюбеля. При этом вы должны следить за тем, чтобы не нарушилась геометрия рамы.
7. После монтажа рамы все зазоры следует забить утеплителем и запенить монтажной пеной.
8. Для боковых щелей между проемом окна и рамой рекомендуется в качестве утеплителя и уплотнителя использовать бутовочный шнур, который сможет компенсировать все линейные расширения.
9. Провести монтаж отливов и подоконников, задуть монтажной пеной щели, а после этого проверить все горизонтальные положения и углы наклона.
10. Только после того как монтажная пена застынет, можно приступать к другим облицовочным финишным работам.

Установка оконных коробок в деревянных домах

Технология установки подоконников не зависит от того, из какого материала они изготовлены. Изначально подоконник монтируется на клинья, с помощью которых регулируется вертикальное положение и высота, а затем зазор, который находится между откосами и подоконником запенивается монтажной пеной. Часто вместо пены монтажники используют раствор

Разницей установки окон в деревянных и кирпичных домах является то, что в деревянных домах для установки окон используют окосячку, которая в дальнейшем препятствует деформации всей конструкции окна. Площадь устанавливаемого окна должна быть одинаковой с площадью косяков. Зазор, находящийся между проемом и рамой, не должен быть больше 3 см.
