Мзлф под дом из газобетона на пучинистых грунтах: Какой фундамент лучше для дома из газобетона: варианты грунтов

Особенности мелкозаглубленного ленточного фундамента для дома из газобетона

В нашей стране достаточное большое распространение получили пучинистые грунты, среди которых могут быть глины, суглинки, супеси и даже пески (преимущественно пылеватые). Если этот грунт имеет определенное насыщение влагой, то замерзая зимой, значительно увеличивается в объеме. Такое увеличение провоцирует подъем грунтовых масс в пределах зоны промерзания. Это очень важно учитывать при строительстве, так как многое выбирают ленточный фундамент под дом из газобетона, который очень требователен к грунтам и не простит ошибок.

Естественно, если в таком грунте расположены фундаменты, они получают негативное давление от грунта, если действующие нагрузки не уравновешивают силу пучения. А учитывая малую этажность частных домов и небольшой удельный вес газобетона, полноценно нагрузить их не получится.

Такое поведение грунта всегда имеет неравномерный характер, что приводит к повреждению целостности несущих конструкций здания и их последующему разрушению.

Такие фундаменты тоже можно построить надежно. Для этого используют боковое утепление стенок фундамента, что предотвращает касательное воздействие промерзающих масс. Устройство отмостки позволяет защитить фундаменты от негативного воздействия атмосферной влаги. Но существует более выгодное, с экономической точки зрения, решение. Это строительство монолитных мелкозаглубленных ленточных фундаментов. Такие конструкции закладываются на небольшом расстоянии от планировочной отметки грунта (примерно 20-50 см). На мелкозаглубленный вариант действуют небольшие касательные силы пучения, а от основной деформации пучения удается избавиться путем защитных мероприятий.

Вся защита сводится к предотвращению попадания воды под фундамент и появлению зон промерзания. Для этого под мелкозаглубленным фундаментом уплотняют грунт до такого состояния, чтобы поры между частицами грунта не смогли вмещать в себя много воды. Важное значение для мелкозаглубленных фундаментов имеет строительство отмостки.

Отмостка – это покрытие по периметру здания с водонепроницаемыми характеристиками, которое выполнено с уклоном для отвода атмосферной воды. Достаточная ширина отмостки позволяет уберечь фундамент от влаги и не допускает появления промерзания под мелкозаглубленным фундаментом, отводя его на безопасное расстояние.

Суть монолитного мелкозаглубленного фундамента в формировании жесткой горизонтальной рамы под несущими элементами здания, которая воспринимает неравномерные деформации грунта в зимний период. Проверяя конструкции по первой группе предельных состояний (на прочность), при меньшем давлении от конструкций дома, можно заложить арматуру меньшего диаметра.

После окончания строительных работ рекомендуется выполнить посадку кустарников вокруг здания. Это значительно уменьшит глубину промерзания грунта и поможет фундаменту лучше выполнять свою работу.

Отличия мелкозаглубленного фундамента

Мелкозаглубленный монолитный вариант основания имеет ряд преимуществ:

• снижение цен на строительные расходы;
• простая технология строительства;
• соблюдение прочностных характеристик;
• возможность легкого выполнения работ по утеплению полуподвала.

Фундамент мелкого заглубления может быть как монолитным, так и сборным железобетонным. У каждой технологии есть свои плюсы и минусы.

Предосторожности перед началом строительства

Морозное пучение грунта

Особой опасностью для такого фундамента являются грунты со свойствами пучения. До начала строительства необходимо выполнить геологические изыскания с предоставлением подробного отчета, где будет видно послойное размещение грунтов, наличие грунтовых вод и приведены характеристики всех грунтов.

Соблюдая правильную технологию строительства, запрещается оставлять мелкозаглубленный фундамент без утепления и нагрузки несущими конструкциями дома из газобетона. Поэтому необходимо так планировать график работ, чтобы строительство велось без длительных перерывов, особенно на этапе возведения несущей коробки.

Нежелательно строить фундамент такого типа в зимнее время и в период, когда грунт имеет промерзшую структуру. Связано это с тем, что после оттаивания грунта происходит его непроизвольное перемещение. Это вызовет появление воздушных пазух под фундаментом и приведет к потере его прочности.

Используемые материалы

Для строительства мелкозаглубленного фундамента понадобиться доска для построения опалубки, арматура и бетон. При строительстве сборного фундамента необходимы железобетонные блоки.

Подбор арматуры, определение шага рабочего армирования и установки хомутов выполняется расчетом. Марка бетона принимается конструктивно. Расчет позволяет заложить в фундамент то количество арматуры, которое будет соответствовать требованиям по нагрузке, при этом исключается перерасход материала.

Бетон лучше всего заказывать на ближайшем растворном узле. Обычно доставка и укладка бетона по себестоимости не превышает оплату трудозатрат на изготовление бетона по месту. При этом качество привозного бетона будет на порядок выше.

Технологические аспекты строительства

Траншея под МЗЛФ

Следует знать, что газобетон, который используется для несущих конструкций дома, имеет высокую гигроскопичность, поэтому на стыке бетона и первого ряда коробки надо предусмотреть хорошую горизонтальную гидроизоляцию.

Для утепления цоколя лучше всего подходят плиты экструдированного пенополистирола, толщина которого определяется теплотехническим расчетом. Следует внимательно отнестись к утеплению отмостки и цоколя.

На дно траншеи после установки опалубки желательно уложить полотна геотекстиля. Этот материал пропускает влагу и воздух, но не дает элементам растительной почвы проникать в структуру железобетона. Это увеличит срок эксплуатации мелкозаглубленного фундамента.

Связка арматуры

Самая правильная технология строительства мелкозаглубленного фундамента подразумевает укладку геотекстиля на отметке ниже промерзания грунта, последующую засыпку грунтом с послойным уплотнением до необходимой отметки. Только после этого устанавливается арматура и производится укладка бетонной смеси.

Выполняя установку арматурного каркаса, следует придерживаться величин правильного нахлеста, который должен быть не меньше 50 диаметров используемой арматуры. Запрещается делать стык всех стержней в одном месте, надо соблюдать правило разбежки, при котором в одной плоскости должно быть выполнено не больше 50% стыков.

Соединение арматурных стержней лучше выполнять путем использования каленой вязальной проволоки. Во время сварочных работ теряется прочность арматуры на растяжение, что со временем приводит к разрыву арматуры в этом месте и появлению трещин в монолитной конструкции. При необходимости инженер-конструктор может рекомендовать правильное использование сварки. Но надо понимать, что выдержать необходимые условия не так просто. Одно дело осуществлять контроль в заводских условиях, другое, прямо на строительной площадке.

Технология строительства мелкозаглубленных конструкций не так сложна, однако требует внимательного отношения со стороны строителей и соблюдения всех необходимых мелочей. Поэтому, работу лучше всего доверять профессионалам, которые хорошо знают, как строить фундаменты и имеют определенные навыки. Это будете гарантий того, что дом из газобетона простоит на мелкозаглубленном фундаменте долго и без непредвиденных неприятностей.

Мелкозаглубленный ленточный фундамент для дома из газобетона – на глине, расчет, утепленный МЗЛФ, отзывы

Содержание

1. Устройство МЗЛФ
2. Требования к фундаменту
3. Расчет фундамента
4. На глине и утепленный: как сделать МЛЗФ для дома в два этажа своими руками – поэтапное описание
5. Отзывы

Ленточный фундамент мелкого заложения – наиболее популярная конструкция в индивидуальном строительстве: для закладки достаточно траншеи глубиной 70 см, а работы можно выполнить собственными руками.

Преимущества мелкозаглубленного ленточного фундамента

Самое главное преимущество конструкции – простота и надежность.

• Работа по закладке фундамента, конечно же, требует физических усилий. Но примерно столько же труда нужно потратить на сооружение садовой дорожки. Постройка бетонной ленты в одиночку – не героизм: так считают опытные дачники.
• Материалы для строительства – щебень и песок – в прямом смысле лежат под ногами. Их несложно и купить – уровень цен на природные минералы невысок.
• Универсальность монолитных железобетонных лент доказана практикой: на этих основаниях возведены и тяжелые кирпичные особняки, и легкие дощатые сарайчики.
• Строить такие ленточные фундаменты можно, практически, на всех видах грунтов – на ракушечниках, песчаниках, супесях и суглинках. На глинистых и лессовых землях МЗЛФ также стоят десятилетиями. Табу – торфяники: здесь устанавливать подобные конструкции запрещено.
• Опыт показал, что МЗЛФ под дом из газобетона не требует дорогостоящих геологических изысканий: заранее известно, что бетонное основание будет надежно удерживать строение на самых ненадежных земляных грунтах – сминаемых, пучинистых, и, вдобавок, в промерзающем слое.

При этом конструкция проверена десятилетиями. С момента, когда власть разрешила горожанам строить садовые домики, каждый дачник хотя бы раз принимал участие в закладке МЗЛФ. Опыт оказался удачным – практически все коттеджи простояли более 50 лет.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Зачем же тратить деньги на геологические исследования, если заранее известно, что лента отлично работает на всех грунтах, кроме торфяников? Как оказалось, все дело в технологии. Главное – нужно соблюсти все нормативные требования к устройству фундамента.

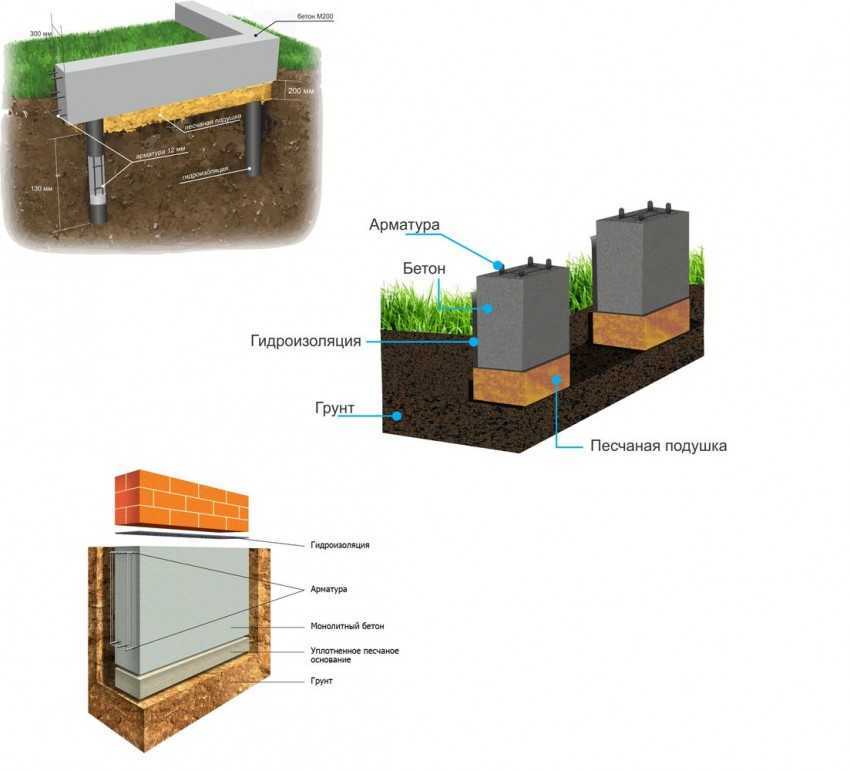

Лента – замкнутый контур, проходящий под несущими стенами здания. Фундамент в плане повторяет периметр дома, Противоположные стороны соединены перемычками.

Постелью для малозаглубленного фундамента служит песчаная подушка толщиной 20–30 см, уложенная на дно траншеи. Важность песчаной подсыпки сложно переоценить:

1. Подушка является демпфером – амортизирующей прокладкой между бетоном и грунтом.
2. Подушка – выравнивающий слой. обеспечивает горизонтальное положение пятке фундамента.
3. Песок – непучинистый грунт, поэтому постель воспринимает и нивелирует все нагрузки, связанные с выталкиванием ленты вверх, на поверхность.

Ленточный фундамент – это бетонная призма, монолит: ее глубина заложения под газобетон составляет 700–800 мм. Три четверти бетона находится в грунте, т.е. ниже нулевой отметки. Над поверхностью почвы призма выступает на 200–300 мм.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115м²

Подробнее

Жесткость конструкции обеспечивает объемный сетчатый каркас из стальной арматуры и проволок.

С обеих сторон призмы устраивается песчаная отсыпка. Это слой песка, высота которого равна подземной части бетонной ленты, а ширина – 10–20 см. Назначение у боковой отсыпки – то же, что и у подушки: защита монолитной призмы от давления промерзшего грунта зимой.

По наружному краю ленты делают отмостку – цементированную дорожку, примыкающую к фундаменту и защищающую его от поверхностной влаги.

На верхней горизонтальной поверхности призмы устраивают гидроизоляционную защиту от капиллярной влаги. Это – обязательный элемент, им нельзя пренебрегать. Все минеральные материалы, а газобетон – в особенной степени, активно впитывают воду. Во время эксплуатации здания из-за повышенной температуры стен происходит инфильтрация почвенной влаги. Вода по капиллярам кирпича или бетона способна подниматься на высоту 11 м. В итоге, владелец дома будет жить во влажных помещениях.

Если грунты под зданием насыщены подземными водами, стенки бетонного монолита следует также защитить: для этого по внешнему контуру устраивают отсечную вертикальную гидроизоляцию.

Конструкционным продолжением фундамента может быть цоколь. Это кирпичная стенка, на которую впоследствии будут уложены полы первого этажа.

Главное требование – достаточная несущая способность. Монолитная бетонная призма обязана удерживать в неподвижном положение каждый элемента здания. Несущая способность зависит от ширины и глубины фундамента, а также от типа грунта.

При расчете статистической нагруки следует учесть две группы факторов:

1. массу дома – вес оштукатуренной стеновой конструкции с перекрытиями, полами, кровлей;
2. полезную массу – вес предметов обстановки, бытовой техники и всех обитателей.

Толщина стенок бетонной ленты обычно выбирается равной сечению стен здания. СНиПы разрешают уменьшить толщину призмы на 25%. Однако уменьшение не должно идти во вред прочности. Глубина залегания фундамента, качество армирования должны обеспечить уровень несущих характеристик.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Фундамент с уменьшенной стенкой необходимо утеплить. В качестве теплоизолятора можно применять экструдированный пенополистирол: в Московской области толщина изоляции должна быть не менее 80 мм.

К основаниям газобетонных домов предъявляются повышенные требования: ведь газобетон очень чувствителен к изгибающим нагрузкам. Такие нагрузки могут возникнуть под боковым воздействием грунта при пучении.

Чтобы максимально избежать рисков, МЗЛФ для таких домов делают с увеличенным основанием. Это значит, что пятка ленты должна быть шире ее вершины. Добиваются этого одним из двух способов:

1. бетонному основанию придают форму усеченной пирамиды;
2. при подготовке траншеи для пятки устанавливают дополнительную опалубку – с более широким интервалом.

Методология расчета заключается в следующем.

1. На первом этапе следует удостовериться в типе грунта на участке строительства. Эта задача может оказаться не из простых. Если строить предстоит в степном регионе, то с большой вероятностью грунт в зоне строительства будет похож на грунты по соседству.

   Если же стройка ведется на плоскогорье или равнинной местности, возможны сюрпризы: несмотря на миниатюрные размеры участка, на нем может оказаться множество типов грунтов. И некоторые из них могут обладать уменьшенной несущей способностью. Поэтому, застройщик обязан провести тщательное обследование земельного участка.

2. Определяют удельную несущую способность грунта – предельный вес на 1 кв. метр.
3. Вычисляют полную нагрузку дома – вес всех элементов, в т. ч: фундамента, стен, плит, обрешетки и черепицы, а так же вес полезных предметов, которые будут находиться в помещениях.
4. Вычисляют общую площадь пятки бетонной ленты.
5. Находят отношение величин полной нагрузки и площади основания.
6. Сравнивают полученное значение со справочным показателем.
7. На основании анализа принимают решение – усилить или, может быть, ослабить конструкцию фундамента.

1. Геологическое обследование участка.

   До начала строительства следует выяснить – на грунте какого типа будет стоять наш дом. Для этого мы бурим 2–3 шурфа глубиной около 1,5 м, и проводим анализ – из грунта скатываем шарик и пытаемся расплющить его.

   Допустим, у нас получился плоский блинчик с ровными – без трещин, краями. Делаем вывод о том, что на нашем участке преобладает глинистый грунт.

   Это означает:

   • вода с участка плохо уходит;
   • возможно подтопление фундамента вешними водами и осенними ручьями;
   • при намокании грунт набухает;
   • замерзшая глина в зимний период расширяется в объеме и пытается приподнять здание;
   • весной почва оседает неравномерно – возможно, что фундамент будет испытывать значительные нагрузки на изгиб;
   • несущая способность глины – составляет 10 т/м2.

2. Разработка проекта.

   Принимаем решение: для возведения дома выбираем малозаглубленный ленточный фундамент, устроенный на песчаной подушке.

   Стенки бетонной призмы утеплим. Такая конструкция обеспечит устойчивость всех элементов здания.

   На этом этапе:

   • чертим эскиз фундамента и проставляем минимально-допустимые размеры подушки, ленты, боковой подсыпки и отмостки;
   • рассчитываем удельное давление фундамента на грунт: оно должно быть меньше несущей способности глины. При необходимости, корректируем начальные параметры.

3. Планировка участка и планирование работ.

   Планирование включает:

   • составление графика выполнения работ;
   • формирование сводных перечней (ведомостей) необходимых приспособлений, механизмов, инструментов и материалов;
   • написание техпроцесса с примерным перечнем привлекаемых специалистов и помощников.

   Планировка – это разметка участка и выравнивание поверхности, подготовка ее к строительству.

   Мнение эксперта
   Виталий Кудряшов

   строитель, начинающий автор

   Задать вопрос

   Участок размечают при помощи рулетки. Направления трассировки обозначают тесьмой, натянутой на забитые в землю колья.

   Главное при разметке – обеспечить параллельность сторон, т.е. прямизну углов. Есть два простых способа, позволяющих начертить прямые углы без транспортиров, буссолей или теодолитов, и даже без рулетки:

   • Измерить диагонали. Диагонали классического параллелограмма равны и пересекаются друг с другом на середине.
   • Воспользоваться законом «египетского треугольника». Если у треугольника стороны равняются, соответственно, 3; 4. и 5 мерных единиц (отрезков), то у данного треугольника один угол прямой и два катета перпендикулярны друг другу. Способ интересен тем, что для контроля можно воспользоваться простой рейкой или бечевкой, с равномерно повязанными 12-ю узлами.

4. Подготовка траншеи.

   Ровик выкапывают по периметру внешних стен и под несущими внутренними простенками.

   Ширину траншеи подбирают на 10 см большей, чем толщина стены. Этот запас предназначен для монтажа утеплителя. Так как СНиПом допускается свес газоблоков на 25% ширины, то для стены 380 мм ровик можно сделать 400 мм – 30 см займет бетон и 10 см – ЭППС.

   Глубина траншеи определяется по сумме предполагаемой высоты ленты (в нашем случае 70 см) и высоты песчаной подушки – 30см.

   При определении тех или иных габаритов ленты (и траншеи) следует учитывать общую площадь фундамента: платформа должна обеспечить достаточное сопротивление давлению дома.

5. Установка опалубки.

   Самые популярные проекты серии FH:

   Проект Windows Villa FH-90WV


   Общая площадь:

   90м²

   Подробнее

   Проект Master Dom FH-144 c мастер-спальней

   Общая площадь:

   144м²

   Подробнее

   Проект FH-150 Full HDom


   Общая площадь:

   150м²

   Подробнее

   Существуют специальные конструкции, оснащенные винтовыми зажимами, эксцентриками и прочими видами замков. Если под рукой таковых не оказалось, можно соорудить опалубку из досок.

   Главное требование к стенкам ограждения – их тщательная фиксация. Доски скрепляют между собой перемычками через каждые полметра. С внешних сторон устанавливают подпирающие колья.

6. Устройство песчаной подушки.

   Для подсыпки выбирают чистый песок без глинистых фракций. Укладывают основание в три приема – слоями по 10 см. Каждый слой увлажняют и утрамбовывают.

7. Укладка арматуры.

   Армирующая обвязочная конструкция состоит из нижнего и верхнего контуров. Каждый контур состоит из пары стальных ниток, отстоящих от края ленты внутрь на 50 мм. Их обычно делают с стержней диаметром 12 мм.

   С интервалом 200–400 мм стержни перевязывают между собой попарно проволокой сечением 4–6 мм. Связи должны быть и горизонтальными, и вертикальными.

   Если вы не используете арматуру с маркой С, сваривать соединения нельзя – следует применять скрутки из вязальной проволоки.

8. По внешнему краю траншеи настилаем гидроизоляционную пленку, и следом укладываем экструдированный пенополистирол – утепляющий слой. Плиты крепим к доскам опалубки гвоздями.
9. Заливка бетона. Вся операция проводится в один прием. В процессе заполнения формы жидкий раствор уплотняют ломами – убирают пустоты. После окончания заливки бетонный слой вибрируют.
10. Через месяц на верхней поверхности бетонной призмы укладывают слой гидроизолирующей пленки.
11. В этот же период устраивают отмостку с горизонтальной изоляцией. Для этого вдоль ленты, по ее наружному краю на ширину 1 м выкапывают траншею. Глубина ямы – 30 см. В траншею укладывают последовательно:
    • слой песка высотой 5 см,
    • слой гравия высотой 5 см,
    • утеплитель толщиной 5 см,
    • сетку с ячейками 5 мм,
    • слой ЦПР толщиной 5 см.

На этом работы по укладке фундамента окончены.

Судя по отзывам владельцев частных домов, МЗЛФ на протяжении 50 лет активно использовался для возведения дачных коттеджей и индивидуальных особняков в сельской местности. Это одноэтажные здания со стенами в полтора-два кирпича. Практически все они эксплуатируются до сих пор. Мнение жителей и дачников об этой конструкции – только положительные.

Дома из железобетона – полутораэтажные. Но их масса примерно та же, что и у кирпичных домов, построенных в прошлом веке: ведь удельный вес газоблоков в 3–4 раза меньше, чем у глины. Таким образом, основываясь на отзывах, формируем собственное мнение: мелкозаглубленный ленточный фундамент отлично подходит для дома из газобетона – это надежное, долговечное основание.
