Электропроводка в доме из газобетона: видео, фото, схема

• Статья
• Видео

Перед выполнением работ по монтажу проводки в газобетонном доме, нужно рассчитать мощность потребления всего дома и по отдельности каждой комнаты. Сумма мощностей всех помещений даст общую потребляемую мощность жилья. Это необходимо для того, чтобы определить характеристики вводного кабеля, электросчетчика, общего автоматического выключателя и автоматов, расположенных по участкам или комнатам. Далее мы расскажем, как должна быть выполнена электропроводка в доме из газобетона. Для читателей сам электрик мы предоставили инструкцию с фото и видео примерами.

• Выбор схемы
• Скрытый электромонтаж
• Открытый электромонтаж

Выбор схемы

Итак, начнем с выбора схемы подключения потребителей. От нее зависит расход провода для электропроводки, количество комплектующих, а так же надежность и удобство эксплуатации смонтированной разводки. Можно рассмотреть три основные схемы проводки в газобетоне:

• все розетки и осветительные приборы включены через один автомат;
• все розетки включены через один автоматический выключатель, а освещение через другой;
• все розетки одной комнаты включены через отдельный автомат, все освещение через другой (не надо забывать, что бойлер, стиральная машина, электроотопление, электроплита — включаются отдельно от других потребителей).

Наиболее подходящий третий вариант. Более подробно вопрос рассмотрен в статье: как разделить проводку на группы. Схема электропроводки в газобетонном доме может выглядеть так:

Далее нужно определиться с видом прокладки проводки: скрытый или открытый. В каждом случае своя специфика выполнения работ и набор комплектующих для электромонтажа.

Скрытый электромонтаж

Газобетон легкий в обработке материал и для прокладки внутренней проводки, в отличии от бетонных стен, особых проблем не вызывает. Режется он легко как штроборезом, так и обычной «болгаркой», только пыли побольше. Этот этап можно выполнить своими руками.

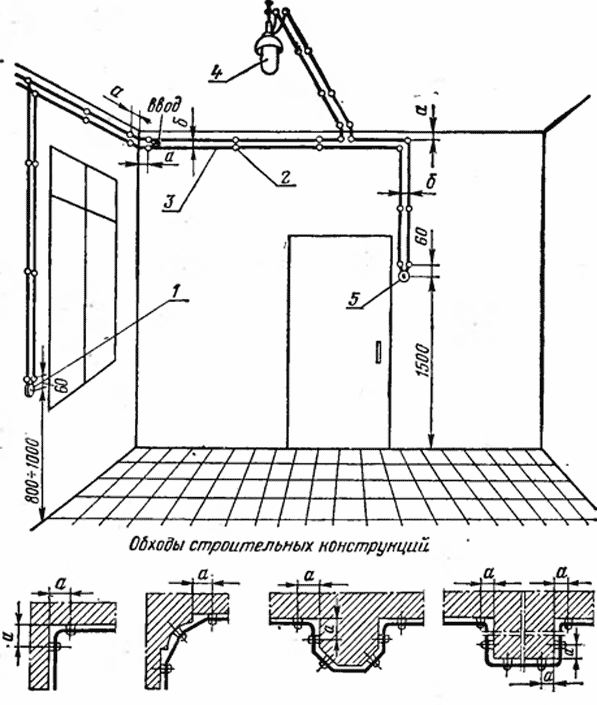

После этого нужно сделать разметку стен под электропроводку, а также установку розеток и выключателей для всего участка. Необходимо соблюдать одно правило: кабельная линия проводится только горизонтально или вертикально, поворачивая вверх или вниз под углом 90 градусов. Никаких диагональных схем прокладки проводки в доме быть не должно.

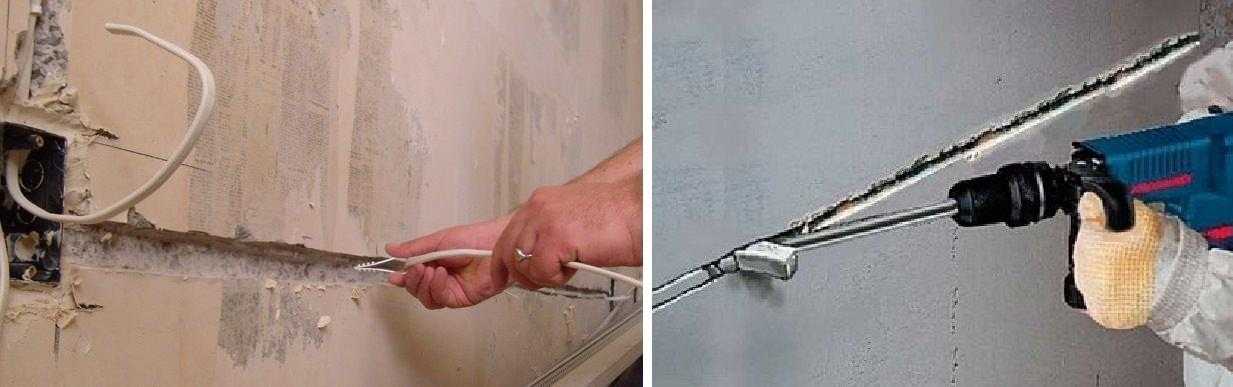

Согласно составленной схемы электрик создает штробы, вырезает посадочные места под выключатели, розетки, бра, настенные светильники. В подготовленном газобетоне замуровывает электротехнические комплектующие, прокладывает провода, крепит их в штробах с помощью хомутов, как показано на фото ниже. После этого заполняет пустоты строительным раствором, выравнивает.

У некоторых хозяев возникает вопрос, как проложить кабель в стене с применением внутренних кабель-каналов или электротехнической гофры. В этом случае нужно делать штробу глубже и шире (по размерам гофры). Крепят её обычно на клипсы или дюбель хомуты, что в некоторых случаях ускоряет электромонтаж.

Однако не стоит считать, что таким образом вы сможете заменить проводку в случае её повреждения, не вскрывая стену. Вытянуть кабель из гофры, в большинстве случаев затруднительно и электромонтаж в гофре не предназначен для обеспечения сменяемости электропроводки, а является лишь способом её прокладки и дополнительной защитой.

Как провести электричество по потолку? Если стены в доме выполнены из газобетона, то потолок может быть выполнен:

• монолитным;
• установлены железобетонные перекрытия;
• смонтированы деревянные перекрытия.

В зависимости от вида межкомнатного перекрытия нужно выбрать способ, как сделать соединение проводов к люстрам, потолочному освещению. Если потолок монолитный, то при его изготовлении должны были предусмотреть каналы для прокладки электропроводки. В этом случае достаточно воспользоваться готовым решением. В случае установленных железобетонных перекрытий заводского изготовления – можно воспользоваться технологическими отверстиями, которые заранее предусмотрены. Если же это деревянные перекрытия, то необходимо провести открытую прокладку с выполнением всех требований ПУЭ. О том, как провести электропроводку в деревянном доме, мы рассказывали в отдельной статье.

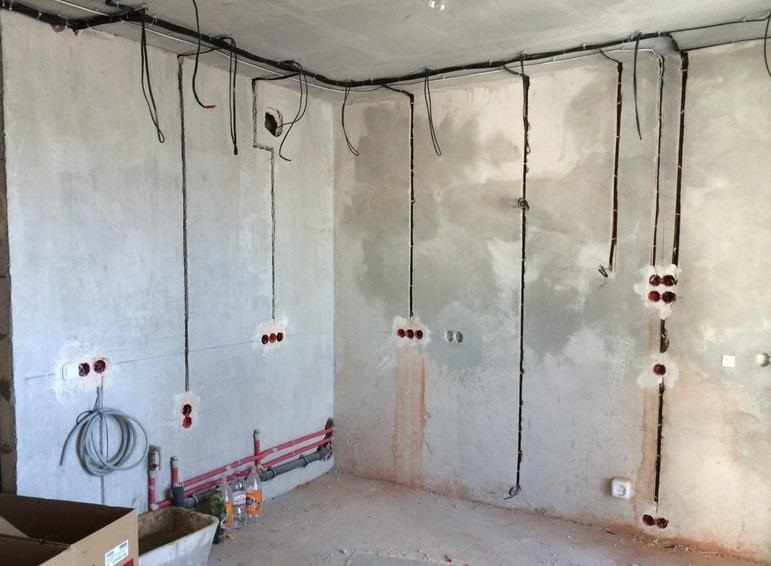

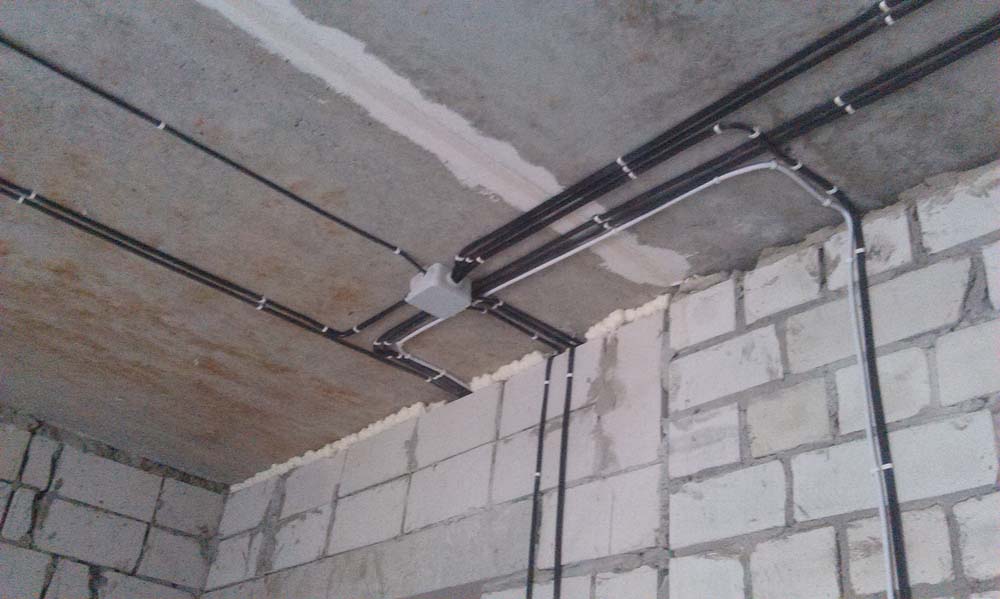

На фото ниже демонстрируется еще один популярный вариант разводки электрики в газобетонном доме — по полу:

В этом случае кабель нужно дополнительно защитить черной гофрой (она более прочная). О том, как проложить проводку по полу, мы также рассказывали отдельно.

Открытый электромонтаж

Прокладка открытой электропроводки в доме из газобетона проводится в случае ограничения по времени и нежелании пылить. Этот вид выполнения работ намного проще и может применяться для стен как из газоблока, так и деревянных, согласно требованиям ПУЭ. Все комплектующие приобретают для открытой проводки, провода должны быть рассчитаны на максимальную расчетную нагрузку и иметь двойную изоляцию из трудновоспламеняемого материала. Все розетки, выключатели, соединительные коробки устанавливают на поверхность стены и закрепляют их.

Кабель рекомендуем выбрать ВВГнг-LS, он является негорючим. Вся разводка и монтаж выполняется подобно монтажу скрытой электропроводки в газобетоне, за исключением того, что провод прокладывают по поверхности стены в плинтусе, желобах, гофре или на диэлектрических изоляторах.

Соединение проводников выполняют с помощью клеммников, сварки, пайки или опрессовки. Скрутки недопустимы (Глава 2.1. ПУЭ п. 2.1.21).

Выполнение работ по монтажу проводки в доме из газоблока должен проводить специально обученный персонал — электрик, во избежание возможных неисправностей в процессе эксплуатации. На видео примерах ниже доступно рассмотрены все этапы прокладки электрики в газобетонном доме:

Вот и все, что хотелось рассказать вам касательно данного вопроса. Надеемся, теперь вы знаете, как провести электропроводку в доме из газобетона своими руками!

Будет интересно прочитать:

• Сколько кабеля нужно на дом
• Что делать сначала: электрику или штукатурку стен
• Ошибки при электромонтаже
• Как сделать штроборез своими руками

как сделать своими руками распределительные коробки в доме

Электрика в газобетонном доме, пожалуй, единственный тип коммуникаций, устройством которого можно заниматься уже после возведения коробки — и даже после выполнения отделочных работ. Монтаж должен производиться в соответствии с требованиями ПУЭ, которые обязательно будут учтены в сегодняшнем материале.

Разводка электрики в доме из газобетона мало чем отличается от аналогичных работ в прочих строениях, но некоторые особенности все же имеются. Поговорим об этом подробнее.

Содержание

1. Как своими руками провести проводку в доме из газобетона
2. Устройство электропроводки в частном доме из газобетона
3. Подбор схемы
4. Выбор приборов, инструментов и материалов
5. Инструменты для монтажа
6. Скрытый электромонтаж
7. Открытый монтаж
8. Порядок монтажа скрытой проводки
9. Штробы под кабель в газобетоне
10. Монтаж проводов, распределительных коробок и розеток
11. Техника безопасности
12. Заключение
13. Калькулятор дома из газобетона

Как своими руками провести проводку в доме из газобетона

Очень часто в целях экономии частные застройщики ищут информацию, как выполнить те или иные работы самостоятельно. С одной стороны такой подход выливается в неплохую экономию на найме рабочей силы и профильных специалистов, но с другой — всегда есть риск, что будут допущены технические ошибки, из-за которых могут появиться очень неприятные последствия. В частности ошибки, допущенные при монтаже электрической проводки, чреваты возникновением пожаров и поражения человека током, поэтому к данному делу следует отнестись ответственно.

Виталий Кудряшов

Не экономьте на своей безопасности и безопасности близких – привлекайте, по возможности, к монтажу профессиональных электриков.

Задать вопрос

В техническом плане разведение проводов по комнатам, их фиксация и соединение в одну цепь не является сверхсложной задачей. Для реализации достаточно обладать минимальными знаниями в электрике, чтобы понимать, в какой последовательности выполнять подключение. Применение современных клеммников и прочих приспособлений облегчает эту задачу и добавляет безопасности.

Подобрать провода нужного типа тоже не сложно – информация по сечению проводов, подбираемому по уровню нагрузки, есть в открытом доступе.

Если уверены в своих знаниях и силах, можете браться за работу самостоятельно, изучив рекомендации из этой публикации. Предлагаем ее для прочтения всем, кто нанимает электриков, чтобы быть уверенными в их компетенции.

Устройство электропроводки в частном доме из газобетона

Начнем с основ, дающих понимание общего вида будущей схемы электропроводки. В нашей стране по высоковольтным линиям электропередач (таковые тянутся между населенными пунктами и частично в их пределах) передается напряжение в 10000В.

Далее электричество проходит через понижающий трансформатор и передается в городскую сеть, где используется трехфазная система электроснабжения, напряжение в которой составляет 380В. К домам и квартирам подводится лишь одна из этих трех фаз, напряжение в которой уже равняется 220В. Данным способом можно передавать большое количество электроэнергии, избегая чрезмерной нагрузки на систему при интенсивном энергопотреблении.

• Фазный провод от общей линии электропередач подключается к распределительному щитку, от которого и начинается внутридомовая электрическая сеть. Данный узел содержит в себе набор различных устройств, осуществляющих контроль над расходом электроэнергии, за напряжением в сети, УЗО и многое другое. Набор этот может отличаться в зависимости от требований безопасности и пожеланий владельца. Например, всю внутреннюю сеть можно сделать последовательной, подключенной через один УЗО, или разделить сеть на составные части, используя несколько автоматов, чтобы иметь возможность отключать от питания розетки не во всем доме разом, а по комнатам.
• К вводному щитку подается два провода, один из которых фазный, а второй нулевой. От щитка выводится еще один провод, который должен быть соединен с заземляющим контуром. Это дополнительная мера безопасности, требующаяся для отведения напряжения от металлических корпусов электроприборов, чтобы избежать поражения электрическим током при контакте с ними. Согласно нормам ПУЭ (7 издание, п. 1.7.51.) в обязательном порядке должны применяться по отдельности или в сочетании набор мер защиты, уберегающих от поражения электрическим током в случае нарушения изоляции. Защитное заземление электрических приборов является первым в этом списке, поэтому сегодня ни одна современная электрическая система немыслима без данного элемента.
• От электрического щитка в дом проводится один или несколько фазных проводов – зависит от разработанной схемы подключения, и один нулевой провод, который будет соединен со всеми точками электропотребления в помещениях. Данные провода протягиваются до распределительных коробок, к которым также подходят провода от всех розеток и выключателей.

Стандартную внутридомовую электрическую сеть проще всего представить, как ветвящуюся линию, в которой количество ответвлений зависит от количества точек энергопотребления.

Подбор схемы

Какая схема электропроводки в доме из газобетона наиболее актуальна? Кто-то скажет, что нужно ориентироваться на безопасность и удобство, но вопрос не столь однозначный, так как не стоит забывать и про экономическую целесообразность. Тут следует проявить рациональность мышления, чтобы не переплачивать и обезопасить себя.

При разработке схемы следует учитывать основные правила монтажа электрической проводки:

• Провода и кабели разрешается располагать только в вертикальном и горизонтальном направлении. Данное требование связано с тем, чтобы любой монтер, придя в дом и начав работать с проводкой без дополнительных приборов, мог представлять, где именно располагаются проводники внутри стены. Тем самым исключается возможность случайного повреждения токоведущих элементов при выполнении ремонтных и монтажных работ.
• Минимальное расстояние проводов, розеток и выключателей от дверных проемов составляет 20 см. От газовых труб – 50 см. От внутренних и внешних углов минимальное расстояние до вертикальных участков проводки должно составлять 15 см.
• Следует избегать последовательного подключения нескольких электрических приборов, обладающих высокой мощностью потребления.

Полностью последовательная схема уже давно ушла в прошлое, так как раньше в жилых помещениях не было такого количества электроприборов, как сегодня. При разработке схемы необходимо в обязательном порядке разделить помещения на участки, подключаемые через разные УЗО. Такой метод позволит эффективно управлять электропитанием и применять для прокладки провода и кабели меньшего сечения, что выливается в неплохую экономию. При этом безопасность системы только увеличивается.

Деление на участки производится по разным принципам. Например, к одной ветке можно подключить помещения, находящиеся в одной части строения, а к другим – в противоположной. Также можно разделить помещения по назначению – жилые, подсобные и так далее.

Вне зависимости от выбранной схемы, отдельные автоматы защиты следует установить на мощные электрические приборы — такие как электрический бойлер, духовой шкаф или стиральная машина. Это позволит разгрузить сеть и не остаться, скажем, без отопления и горячей воды, если требуется отключить свет для проведения монтажных или ремонтных работ.

Чем больше веток вы планируете сделать, тем больше для этого потребуется проводов. Чтобы не переплачивать за удобство, рекомендуем остановиться на отделении 2-3 зон для одноэтажного дома, и отдельного подключения отопительного оборудования.

Для удобства использования рекомендуем подписать в щитке все УЗО, чтобы сразу видеть, что к нему подключено.

Если применение схемы параллельного подключения крайне актуально при делении пространства жилого дома на зоны, следует ли его применять в пределах одной зоны, комнаты, стены? Да, такой подход оправдан, но не всегда и везде, и не для обеспечения безопасности.

• Несомненный плюс, который вы получаете при параллельном подключении розеток – это их независимость. При перегорании и обрыве одного провода остальные остаются работоспособными.
• При параллельном подключении все провода от розеток и выключателей, так или иначе, соединяются с общим фазным проводом, и нагрузка суммируется на нем. То есть, с точки зрения безопасности такой подход оправдан только в случае, если фазный провод имеет большее сечение.
• Минусов значительно больше, и главный из них – высокий расход проводов, так как к каждой электроточке от распределительной коробки тянется отдельная линия.

Также потребуется много штробить, чтобы все аккуратно спрятать, а это больше пыли, времени и экономических затрат.
Учтя все вышеперечисленное, делаем вывод, что основные ветки на розетки и выключатели лучше подключить параллельно. Ближайшие друг к другу розетки можно соединить последовательно. Так же следует поступить, если розетки находятся с двух сторон одной стены.

Виталий Кудряшов

Внутри ванных комнат не допускается установка распределительных коробок и выключателей – данные элементы монтируются снаружи, на внешней стене, обычно возле дверного проема для удобного доступа. Розетки внутри ванной должны быть недоступны для прямого попадания жидкостей. Рекомендуется использовать приборы с дополнительной защитой в виде откидываемой крышки.

Задать вопрос

Некоторое оборудование для дома и домашних мастерских требует запитки от трехфазной сети. Принцип подключения приборов мало чем отличается от однофазной, если не считать, что вилка прибора будет иметь 5 контактов. Подключение к такой сети без разрешения поставщика электроэнергии недопустимо. Работы должен выполнять только высококвалифицированный персонал.

Дом из бруса

23.76%

Дом из кирпича

17.63%

Бревенчатый дом

13.77%

Дом из газобетонных блоков

19.17%

Дом по канадской технологии

11.05%

Дом из оцилиндрованного бревна

3.48%

Монолитный дом

3.99%

Дом из пеноблоков

3.83%

Дом из сип-панелей

3.31%

Проголосовало: 3682

Выбор приборов, инструментов и материалов

Упомянутые УЗО (устройства защитного отключения) далеко не все активные приборы, устанавливаемые в электрическом щитке. Что еще можно здесь встретить, и что из этого является обязательным, а что нет?

• DIN рейка. Металлический профиль с отверстиями, являющийся основанием, на которое устанавливаются электрические приборы. Подбирается под размер щитка и крепится к его задней стенке.
• Диффавтомат. Устройство, сочетающее в себе функции классического УЗО — а именно, отключение питания при обнаружении токов утечки, и выключателя, следящего за перегрузками по току.
• Распределительные шины – специальные перемычки, позволяющие с удобством подключать несколько автоматов. Также их называют гребенками.
• Соединительные шины – применяются для соединения проводов заземления и общих нулей.
• Реле напряжения – устройство, следящее за перепадами напряжения в сети, и осуществляющее отключение питания при нарушении заданных пределов. Требуется, если вы используете чувствительные к перепадам приборы.
• Электрический счетчик – его назначение известно каждому.
• Есть и другие узконаправленные устройства, применение которых обусловлено определенными нуждами, например: модульные ограничители перенапряжений, УЗМ (многофункциональные устройства защиты), выключатели разъединители, модульные контакторы и так далее.

Стандартный набор щитка выглядит так (сохранен порядок подключения устройств):

1. вводной общий автомат;
2. электросчетчик;
3. УЗО; линейные автоматы для подключения отдельных зон.

Виталий Кудряшов

Обратите внимание, что деление сети на зоны можно выполнить за счет УЗО или автоматов. Лучше всего на каждую линию установить по диффавтомату, что позволит увеличить безопасность и сэкономить место внутри электрического щитка.

Задать вопрос

Какого типа и сечения должна быть проводка в газобетонном доме? С типом все просто – всегда применяются провода ВВГнГ или ШВВПнГ, а вот сечение нужно правильно рассчитать. Согласно ПУЭ, минимально возможное сечение провода во внутридомовой проводке составляет 2,5 мм2, но по факту устанавливают проводники сечением 3,5-4 мм.

Чтобы не ошибиться, нужно выполнить нехитрый расчет. Берется максимальная мощность всех электрических приборов, которые будут присоединены к определенной ветке проводки. Данные суммируются и переводятся из ватт в силу тока – амперы, для чего полученная сумма делится на 220. Затем прибавляется 10% запас на возможные дополнительные подключения, и делается расчет сечения провода по сводной таблице 1.3.4. из ПУЭ.

Сейчас во внутридомовых сетях допускается применение только проводов с медными жилами.

Инструменты для монтажа

Для быстрого и качественного монтажа вам потребуется следующий набор:

• Штроборез двухдисковый для нарезания штроб – этот инструмент обладает наивысшей производительностью, но есть далеко не у всех. В качестве альтернативы можно применить циркулярную пилу, УШМ или ручной штроборез – напомним, что газоблок обладает пониженной плотностью, поэтому легко поддается обработке ручными инструментами.
• Перфоратор – пригодится для зачистки штроб от остатков бетона или штукатурки, а также для создания отверстий под ПВХ клипсы.
• Стриппер – приспособления для снятия внешней изоляции с проводов. Не рекомендуем пользоваться ножами, так как они могут повредить токопроводящую жилу.
• Тестер для прозвонки линий на случай замыкания.
• Отвертки для работы с розетками, выключателями и клеммами.
• Современные клеммы с ПВХ изоляцией – их существует много разновидностей, но все они позволяют получить безопасное технологичное соединение проводников. Особенно важно применять клеммы в местах соединения проводов разного сечения.
• Пластиковые клипсы – нужны для временной фиксации проводов внутри штроб, до заделки их штукатурными смесями.

Скрытый электромонтаж

Внутренняя электропроводка бывает двух видов – скрытая и наружная. Первый вариант наиболее технологичный, так как подразумевает сокрытие проводов внутри стен, перегородок, в полу или потолке.

Сегодня наибольшую популярность получили способы прокладки по полу и потолочным конструкциям. Причина в том, что застройщик почти не выполняет работы по штроблению и последующей штукатурке. При этом проводники находятся в безопасном месте и надежно защищены. По стенам пропускаются лишь короткие участки проводов, нужные для подключения розеток, выключателей и светильников.

При потолочной и напольной разводке из схемы часто убираются распределительные коробки, либо же они оказываются замурованными в слоях бетона или под отделочными материалами. Такой подход плох тем, что застройщик убирает доступ к важному техническому узлу на случай ремонта, а значит, подход оправдан лишь тогда, когда работы выполняют профессионалы, дающие гарантии и выполняющие комплексную проверку системы до ее ввода в эксплуатацию.

Открытый монтаж

При наружной прокладке провода проходят по внешней поверхности стен. Для защиты провода помещаются в специальные кабель-каналы. Применяется открытая проводка в нескольких случаях:

1. Материал строительства сооружения не позволяет поместить провода внутри;
2. В помещении меняется проводка, и нет возможности или экономической целесообразности повторно штробить стены;
3. Дизайнерская задумка – сегодня вновь популярны винтажные электрические приборы. Провода при этом натягиваются между керамическими опорами.

Делать такую проводку в новом доме из газобетона нет никакого смысла.

Порядок монтажа скрытой проводки

Давайте вкратце разберем, как сделать проводку в доме из газобетона. Весь процесс можно разделить на три этапа.
Разметка

Итак, мы имеем точку ввода фазного провода от электрического щитка в помещение и нам нужно все правильно развести. Чтобы упростить задачу, необходимо разработать простой чертеж, на котором заранее отмечаются места прохождения каждого кабеля, а также точки установки распределительных коробок, розеток и выключателей.

Затем необходимо перенести все отметки на настоящие стены.

• Для начала определяем высоту расположения горизонтальных частей проводки – обычно она идет в 30 см от потолка. На этой высоте отмечаем положение всех распределительных коробок – возьмите данный элемент и обведите его контур карандашом.
• Далее обозначаются точки установки розеток и выключателей.
• Горизонтальными и вертикальными линиями обозначаются границы всех штроб, соединяющих распределительные коробки с выключателями и розетками. Рисовать нужно точно, поэтому удобнее всего использовать длинный строительный уровень и рейки нужной ширины под штробу.

Такая разметка позволит быстрее и точнее нарезать дорожки и распределить их по стенам.

Штробы под кабель в газобетоне

Для дальнейших работ потребуются перфоратор с коронками для сверления бетона и болгарка с диском по бетону.

• Первыми вырезаются отверстия под розетки и выключатели – под них потребуется коронка диаметром 73 мм. Коронка погружается в стену на глубину 5-6 см – необходимо, чтобы отверстие было глубже коробки на 1-2 см, чтобы хватило места для штукатурной смеси.
• После сверления внутренняя часть основания сбивается долбежным инструментом – отлично подойдет тот же перфоратор с лопаткой или пикой в качестве наконечника. Внутреннюю часть отверстия необходимо хорошо выровнять.
• Аналогично делаются отверстия под распределительные коробки. Но так как они имеют зачастую прямоугольную форму, стену придется по контуру резать болгаркой, после чего выбивать лишнее перфоратором.
• Затем по намеченным линиям делаются прорези – помните, что минимальная глубина штробы составляет 20 мм. Во время резки используйте пылесос, который можно приладить к инструменту – это позволит создать в помещении меньше пыли и грязи.
• Внутренняя часть штроб так же выбивается. Основание ровняется, после чего можно приступать к монтажу проводки.

Монтаж проводов, распределительных коробок и розеток

Переходим к монтажной части. Тут потребуются перфоратор с буром по бетону на 6 мм, тара для затворения штукатурной смеси, шпатели, ПВХ клипсы, грунтовка, малярная кисть и пылесос.

Проводка в доме из газобетона выполняется в следующем порядке:

1. Первым делом необходимо насверлить отверстия под клипсы, которые будут удерживать провода до замазки. Шаг между отверстиями делаем 50-60 см.
2. Далее нужно очистить штробы и отверстия от грязи и пыли, для чего используется кисть и пылесос.
3. Внутренняя поверхность штробы грунтуется. Благодаря этому газобетон уменьшает свою впитывающую способность, связываются остатки пыли, возрастает общий уровень адгезии.
4. Производится прокладка проводов, концы которых заводятся в отверстия розеток, выключателей и распределительных коробок с некоторым запасом для удобства соединения. Пластиковые клипсы вставляются в подготовленные отверстия, захватывая петлей провод. Избегайте переломов провода в местах поворота – делайте изгиб максимально плавным.
5. Затем устанавливаются пластиковые коробки. Для этого необходимо затворить гипс или любую удобную штукатурную смесь. Раствор помещается внутрь углублений небольшим сплошным слоем, после чего коробки вдавливаются сверху. Провод при этом необходимо продеть в выломанное заранее в коробке технологическое отверстие.

Виталий Кудряшов

Обратите внимание на точки расположения саморезов в коробке – они нужны для фиксации некоторых видов электрооборудования. Если купленная вами розетка не предусматривает этого, разместите саморезы вертикально или диагонально, иначе они будут мешать работе расклинивающего механизма.

Задать вопрос

• Выдавленные внутрь коробки части смеси аккуратно извлекаются. Далее необходимо приложить шпатель лезвием перпендикулярно плоскости стены, чтобы понять, не выпирает ли коробка за ее пределы. Осуществив регулировку, коробку лучше зафиксировать.
• В завершение замазываются все штробы. Потребуется минимум два прохода, так как после первого слоя смесь даст усадку, и будет заметная впадина.

После полного высыхания штукатурки можно приступать к установке самих розеток. Сделать это несложно, следуя инструкции производителя.

Техника безопасности

Монтаж электропроводки в газобетонном доме требует соблюдения техники безопасности. Правила просты и позволяют сохранить не только здоровье, но и жизнь:

• Все внутренние соединения проводки необходимо производить при отсутствии напряжения в проводах. Только после завершения монтажа и полной проверки правильности соединения вводные провода запитываются в щитке.
• Используйте только качественные провода без поврежденной изоляции.
• При работе с электроинструментами во время штробления защищайте себя перчатками, очками, головным убором, одеждой с длинными рукавами, закрытой обувью, респиратором или маской и наушниками. Работайте в проветриваемом помещении.

Заключение

Лучше, если в газобетонном доме будет скрытая электропроводка, так как этот материал не горюч и легко штробится. Описанная техника монтажа позволит произвести работы даже без большого опыта. Дополнительно посоветуем применять только качественные клеммы и внимательно проверять качество соединений. Если случилось так, что отрезок провода поврежден (жила или изоляция), не скупитесь и замените его новым.

Однако помните, что электропроводка в доме из газобетона, своими руками сделанная, несет не только блага цивилизации, но и потенциальную опасность. Более того, провода находятся в закрытом виде, и добраться до них потом не получится, поэтому сразу делайте все по уму. А еще лучше — наймите для работы профессионалов.

Калькулятор дома из газобетона

Ваши пожелания:

Плита + ростверк

Цокольный этаж

Газобетон

Металлическая

Натуральная

Гибкая

Штукатурка

Кирпич

Плитка

Инженерия

Отделка

Итого по проекту

В указанную стоимость входят следующие виды работ:

* — Цена ориентировочная и не является публичной офертой. Актуальные цены могут быть указаны только в смете по строительству дома.

Как произвести монтаж скрытой проводки под штукатурку, штробление стен для ведения своими руками

• Скрытая проводка под штукатурку
• Штробление стенки для направляющих рук
• Монтаж скрытой проводки под штукатурку
• Выбор и установка распределительного щита

сделать скрытую проводку в квартире своими руками.

Скрытая проводка под штукатурку

При отделочных работах с бетонными, пенобетонными, кирпичными или оштукатуренными стенами различными растворами, скрытую проводку сначала протягивают в борозды, штробы, специально продалбливают, а затем заделывают наложением сырого штукатурного слоя. Кабели и провода, имеющие двойную изоляцию, проще прокладывать в штробах, не применяя никакой дополнительной защиты. Важным недостатком этого метода является то, что провода в дальнейшем невозможно будет заменить, не прибегая к нарушению целостности стены. Электропроводка, формируемая в кабель-каналах и трубах из материалов, устойчивых к горению, такого недостатка не имеет, однако этот способ более трудоемкий.

Монтаж заподлицо в квартире начинается с разметки, сразу после черновой отделки. В этом случае на стенах или потолках указываются места расположения будущих выключателей, распределительных коробок (с их помощью), розеток и линий, по которым будет проходить штробление. Далее для монтажа корпусов необходимо просверлить углубления. Ограждения монтируются в углубления, которые предварительно частично заполняются строительной смесью, имеющей по своей сути гипс, вровень с поверхностью стены. Следующий необходимый шаг, который поможет сделать скрытую проводку под штукатурку – штробление до нужной ширины и глубины ранее упомянутых линий.

Штробление стенки для направляющих рук

В идеале ширина штробы должна совпадать с шириной укладки троса. После того, как трос крепко «держится» в штробе, он ни выпячивается, ни падает. Для укладки одинарного плоского трехжильного кабеля ВВГ, имеющего сечение до 4 мм ² , обычно достаточно штробы, глубиной 0,7-1 см. Запрещается штробить несущие бетонные стены. поэтому, чтобы провести подобные коммуникации, необходимо иметь достаточную толщину штукатурного слоя для черновых работ.

Для установки ограждений необходимо просверлить стеновой перфоратор, используя специальную насадку — «корону».

Коронка сопла для создания отверстий для корпусов.

Для сверления бетонных стен лучше использовать перфоратор повышенной мощности, т.е. свыше 1000 Вт, но, не имея профессионального оборудования для таких целей, можно применить и обычный бытовой молоток. В этом случае вы будете чередовать смену инструмента. Изначально использовал корону. После заглубления коронки на 2-3 мм от поверхности бетона (максимальной мощности перфоратора, применяемого в быту, как правило, недостаточно), она уступает место сверлу, имеющему диаметр 6 мм.

Это сверло просверливает несколько отверстий по всей канавке в результате использования коронки. Расстояние между этими отверстиями должно быть минимальным, полностью замыкающим круг. Глубина сверления сверла — 2-3 см. После этого снова установите заводную головку, в которую уже можно вникать дольше. Таким образом процесс повторяется, пока не будет достигнута необходимая глубина для установки Розетки. Затем с помощью перфоратора в центре прокалывается бетон, а в отверстие монтируется накладка.

Часто процесс бурения осложняется наличием в бетоне в месте бурения стальной арматуры. Так что лучше предварительно прощупать зону, которая будет подлежать бурению, с помощью портативного металлоискателя.

Если планируется дальнейшая проводка в кабель-каналах и трубах, то следующим этапом будет установка их в уже продолбленные штробы в сторону смонтированных корпусов. Затем проложил кабели и провода. В кабельных каналах и трубах провода и тросы стянуты гибкой стальной проволокой. При прокладке проводов без труб и проводов и кабелей, кабель-каналы можно крепить непосредственно к штробе алебастра (чистому гипсу). Концы проводов, соответствующие корпусам, заправляются в них, а лишнее обрезается на длину от 10 до 15 см. Штробление стен под электропроводку завершено, теперь переходим к следующему шагу.

Монтаж скрытой проводки под штукатурку

Розетки часто собираются в единую рамку. Это дает возможность совмещать в одном блоке не только электрические розетки, но и телевизионные, телефонные, интернет-розетки и даже выключатели. Это позволит удобно их эксплуатировать, сэкономить место и эстетически выиграть. Для крепления этого блока нужны специальные защелки, а именно кабель-каналы. Их использование позволяет комбинировать вместе группу Escutcheon следующим образом.

Далее полученная группа устанавливается в уже подготовленное углубление. При этом отверстия должны быть просверлены в один ряд и почти плотно (расстояние между отверстиями должно быть менее 1 мм), а центральная перегородка аккуратно удалена. Это гарантирует, что агрегат можно будет не разбирать, а ставить целиком. При установке и подключении, а также после этого металлические рамки должны соприкасаться достаточно плотно.

Каркас и крышка устанавливаются на завершающем этапе отделочных работ, при поклейке обоев, покраске стены. При качественно выполненных работах и ​​объеме крышка прилегает к розетке ровно, не образуя зазоров.

Для установки распределительного щита заподлицо необходимо сделать штробление прямоугольной выемки достаточной глубины, ширины и высоты. С помощью гипсового раствора в полученном углублении закрепляют корпус щита. На этом монтаж скрытой проводки завершен, переходим к завершающему этапу.

Выбор и установка распределительного щита

Этот шаг выполняется в зависимости от количества активных групп. Итак, у каждой группы есть свой автомат (УЗО), к которому они подключены. Помимо выхода однополюсный автомат должен иметь общий, а также размыкающий двухполюсник (однофазная цепь). На один полюс подключается фаза, на другой — нулевой провод ввода кабеля.

ПРИМЕР Установка распределительного щита на три группы с одним запасным.

Имея на лестничной площадке общий распределительный щит, включающий все приборы учета (электросчетчики), можно осуществить подключение к группе автоматов, мощность которых выделена на конкретную квартиру.

При необходимости заземления ниша заземления (входящая в состав щита) соединяется с заземляющим нулевым проводником, выходящим из отверстия питающего кабеля — так называемая, трехпроводная однофазная система. Если такого кабеля нет, а рабочий нулевой провод, то можно подключить к нему шину заземления на вводе в автомат открытия. К нулю выход индукционного автомата подключается нулевой общей шиной, которая в свою очередь является частью щита.

Возможность отключения автоматического открывания обеспечивает безопасную работу внутри щита, например, замену выходных машин, при их выходе из системы. Установка приборов учета (электросчетчик) осуществляется до автомата вывода, и после вскрытия. На этом выбор и установка общего распределительного щита завершена. Теперь вы знаете, как можно произвести монтаж скрытой проводки под штукатурку, выполнить штробление стен для направляющих своими руками, а также установить и подключить розетки и выключатели в нужных местах.

Специально для сайта Ремонт однокомнатной квартиры своими руками.

Как проложить электрические провода в готовой стене

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 26.05.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Добавление или расширение электрической цепи — это работа, которая кажется пугающей для многих домашних мастеров, но на самом деле подключение проводов довольно просто, если у вас есть базовое понимание электрических работ. Проведение проводов через готовые стены является сложной задачей. Проложить кабели по недостроенным подвалам или чердакам достаточно просто, а вот проложить их внутри готовых стен — совсем другое дело.

Во время крупных проектов реконструкции вы можете проложить провода там, где они вам нужны, сняв гипсокартон и пропустив кабели через шпильки и потолочные полости. В других ситуациях удалять гипсокартон нецелесообразно и нежелательно — это грязный и дорогостоящий процесс, которого лучше избегать, если есть возможность.

Но можно добавлять или расширять цепи в готовых стенах, не разрушая стены и не подвергая себя огромным испытаниям. Этот же процесс используется, когда старая проводка заменяется новым кабелем во время обновления системы.

Существует несколько способов прокладки кабеля через готовые стены, и подход, который вы выберете, будет зависеть от обстоятельств и объема работ. Предполагает ли это простое расширение цепи от существующей розетки до новой розетки? Вы запускаете совершенно новый канал от главной сервисной панели до нескольких мест? Или вы заменяете весь дом, полный проводки с ручкой и трубкой, новым кабелем NM? Подход, который выберет электрик, будет зависеть от объема работы, но все работы по модернизации электропроводки используют аналогичные методы.

В примере, описанном здесь, мы прокладываем простую петлю провода от одного нового места настенной коробки к другому, как вы могли бы сделать при расширении цепи. Предполагается, что кабельная трасса будет проложена петлей от одной коробки вниз или вверх в подвал, подполье или чердак, а затем через балки пола, прежде чем войти в полость стойки, где находится следующая коробка.

Забавный факт

Существует третий вариант проводки. Он включает в себя прокладку поверхностной проводки (например, продуктов Wiremold) по поверхности стен, но это может выглядеть непрофессионально — и в некоторых областях это может быть запрещено электротехническими нормами.

Рассмотреть проблемы с кодом

Не забудьте проконсультироваться с вашими местными нормами относительно требований к прокладке кабеля. Например, в открытых местах, таких как открытые подвалы или чердаки, кабель NM обычно необходимо прокладывать через отверстия или выемки, вырезанные в балках, а не прикреплять скобами к поверхности балок. Таким образом, при прокладывании отрезка кабеля NM между новыми настенными коробками процесс может включать прокладку его через отверстия, просверленные в балках перекрытия, чтобы добраться до полости стойки.

Кроме того, убедитесь, что сечение провода соответствует силе тока в цепи. Для стандартных ответвленных цепей на 120 В используется провод 12-го калибра для 20-амперных цепей и 14-го калибра для 15-амперных цепей. Существуют также новые требования к кодам защиты от дугового замыкания: при расширении цепи, если последняя версия Национального электротехнического кодекса требует защиты от дугового замыкания, вы должны установить указанную защиту в соответствии с требованиями правил.

Прежде чем начать

Добавляя или заменяя проводку в готовых стенах, большинство электриков попытаются проложить горизонтальную часть кабеля по незавершенному чердаку, подвалу или подполью, проводя кабель вниз или вверх через полость стены, через пол или потолочные балки. , а затем вертикально через другую полость стойки к следующему отверстию коробки в стене. Для горизонтальной части кабельной трассы это может включать сверление отверстий в балках, через которые будет проходить кабель.

Это сильно отличается от того, как проводка дома подключается во время нового строительства, когда горизонтальные кабельные трассы прокладываются непосредственно через шпильки от одного места выхода к другому до того, как будут установлены поверхности стен. Но когда вы прокладываете провода в существующей конструкции, петлевой метод предотвращает дорогостоящий и трудоемкий процесс вскрытия стен и их латания после прокладки проводов.

Например, при расширении цепи электрик может проложить кабель вертикально от существующей распределительной коробки вверх на чердак или вниз в подвал, через балки к месту непосредственно над или под новым расположением коробки, а затем в эту стену. полость к новому отверстию электрической коробки. Для домашнего мастера, выполняющего эту работу, самое сложное — найти способ пробить стеновые пластины в верхней или нижней части стены, чтобы провести кабель в подвал или чердак.

Если задача заключается в простом расширении цепи, например, при добавлении дополнительной розетки в комнате, некоторые электрики удаляют молдинг плинтуса, делают надрезы в гипсокартоне в области, скрытой плинтусом, а затем сверлят отверстия для доступа через шпильки, чтобы уловить кабель. от места к месту. Это довольно простой способ прокладки кабелей от одной коробки к другой. Когда плинтусы будут переустановлены, дыры будут закрыты — заделывать их не нужно.

Нужна дополнительная помощь? Поговорите с электриком рядом с вами

Наши партнеры могут помочь вам сравнить предложения лучших специалистов рядом с вами.

Оборудование/инструменты

• Искатель шипов
• Карандаш
• Пила для гипсокартона или электролобзик
• Проволочная вешалка
• Дрель с гибким валом и 1-дюймовой лопатой или сверлом
• Электромонтажная рыбная лента
• Кабельный рыхлитель
• Инструмент для зачистки проводов

Материалы

• Кабель НМ
• Электроизоляционная лента
• Электрический ящик старой работы

Ель / Кевин Норрис

1. Вырезанные отверстия для коробок

   Спланировав кабельные трассы и расположение коробок, вырежьте отверстия для электрических коробок в гипсокартоне.

   Начните с отметки желаемого места для коробки на стенах. При их установке в готовые стены электрические коробки должны располагаться между шпильками. Для этого вы должны найти расположение стоек в стене с помощью искателя стоек. Как только шпильки будут расположены, наметьте положение старых электрических коробок на стене. Убедитесь, что положение новых настенных коробок соответствует расположению других розеток в вашем доме. Розетки, например, обычно находятся на высоте от 12 до 18 дюймов над полом.

   Вырежьте отверстия для коробок по контуру с помощью пилы для гипсокартона или электролобзика. Важно убедиться, что вы не разрезаете существующие электрические провода, водопроводные трубы или другие механизмы, поэтому будьте осторожны, когда начинаете резать, чтобы проверить, что находится внутри стен. Вырез должен точно соответствовать контуру электрической коробки.

   Ель / Кевин Норрис

2. Просверлите отверстия в настенной пластине

   После того, как в стене будут вырезаны отверстия под коробки, вам нужно будет просверлить отверстия для доступа в стеновой пластине в нижней или верхней части полости стойки. Эти отверстия будут использоваться для протягивания кабеля вниз в подвал или подполье или вверх на чердак, чтобы провести кабель от коробки к коробке.

   Предупреждение

   Если чердак является вашим единственным местом доступа для прокладки кабеля, вам может понадобиться вырезать еще одно маленькое отверстие в поверхности стены, высоко в стене, чтобы получить доступ для сверления через верхнюю пластину стены. Это отверстие можно залатать, как только работа с проводкой будет завершена. На середине стены также могут быть противопожарные блоки, и в этом случае вам нужно будет вырезать небольшое отверстие, идущее выше и ниже блока, чтобы просверлить его и пропустить новый провод через блок.

   Вставьте сверло-лопату или сверло в гибкий удлинитель сверла, установленный в дрели, затем вставьте сверло через отверстие в стене и отцентрируйте удлинитель в полости стойки, чтобы сверло плотно прижалось к стенной пластине. Приложите сильное давление, когда вы просверлите пластину в подвале, подвале или чердаке. Сверлите медленно, помня о том, что в полости балки, в которой вы сверлите, могут быть газопроводы, водопроводные трубы, электрические линии или другие опасности. Немедленно остановитесь, когда почувствуете, что сверло проникает в стенную пластину.

   Если у вас нет гибкого бурового стержня, вы можете просверлить отверстия в стеновой плите с помощью прямой лопаты или сверла при бурении на чердаке или в подвале. Однако вам нужно будет тщательно измерить, так как настенная пластина может быть не видна через обшивку на полу или потолке.

   Ель / Кевин Норрис

3. Найдите просверленное отверстие

   Хотя это редко является проблемой в доступном подвале или чердаке, если ваш дом построен над подвалом или имеет низкий узкий чердак, может быть трудно найти отверстие, которое вы просверлили в настенной пластине.

   Начните с того, что вставьте длинную проволоку в отверстие, которое вы только что просверлили (хорошо подойдет разобранная проволочная вешалка). Войдите на чердак или в подполье и найдите провод, проходящий через просверленное отверстие.

   Ель / Кевин Норрис

4. Проденьте рыбную ленту

   Когда вы найдете отверстие в настенной пластине, отсоедините провод, размотайте конец монтажной ленты и вставьте его в просверленное отверстие в настенной пластине. Выдвиньте лезвие рыболовной ленты, пока оно не будет видно в отверстии настенной коробки — в идеале вы хотите, чтобы конец рыболовной ленты выходил через отверстие, которое вы прорезали в гипсокартоне.

   Этот и последующие шаги будут проще всего, если у вас есть помощник на другом конце, чтобы извлечь рыбную ленту через отверстие в стене, когда она проходит в полость стены. Короткий отрезок проволоки для вешалок иногда может облегчить зацепление рыболовной ленты и извлечение ее через отверстие в стене.

   Ель / Кевин Норрис

5. Прикрепите кабель к рыболовной ленте

   После того, как лезвие рыболовной ленты будет извлечено через отверстие в стене, размотайте достаточное количество кабеля NM, чтобы завершить запланированную прокладку кабеля. Не забудьте оставить около 2 футов лишнего кабеля на каждом конце. Растяните кабель и раскрутите его.

   Зачистите примерно 6 дюймов внешней оболочки с одного конца кабеля, затем проденьте токопроводящие провода и оголенный медный заземляющий провод через петлю на конце лезвия рыболовной ленты. Согните провода и оберните несколько петель изоленты вокруг проводов и конца рыбьей ленты. Цель состоит в том, чтобы иметь гладкую головку, которая легко скользит через отверстие в настенной пластине, не зацепляясь.

   Ель / Кевин Норрис

6. Ловить кабель

   Находясь на чердаке или в подвале, постепенно тяните за рыболовную ленту, пока помощник протягивает кабель в отверстие в стене. Может потребоваться некоторая аккуратность, поскольку кончик лезвия для ловли ленты проходит через просверленное отверстие в настенной пластине. Будьте осторожны, протягивая кабель через отверстие, так как важно не порвать оболочку кабеля. Это помогает тянуть с короткими интервалами в 2–3 фута, чтобы кабель тянулся в то же время, когда ваш помощник подает питание с другого конца.

   Совет

   При протягивании кабеля к месту выключателя вы можете столкнуться с противопожарными блоками — горизонтальными участками рамы, которые блокируют полость стойки. Это может стать очевидным только тогда, когда вы пытаетесь провести рыболовную ленту через полость. В этом случае у вас нет другого выбора, кроме как найти другой маршрут или прорезать отверстие в гипсокартоне, чтобы просверлить противопожарный блок для прокладки кабеля.

   Ель / Кевин Норрис

7. Завершить прокладку кабеля

   Проведите свободный конец троса к следующему месту впадины шпильки. Обязательно используйте утвержденные методы крепления — просверлите отверстия в балках или прикрепите кабель скобами, где это необходимо.

   Зачистите конец оболочки, прикрепите провода к рыбной ленте и зафиксируйте их скотчем. Затем протяните кабель через настенную пластину и выведите его из следующего отверстия настенной коробки. Убедитесь, что кто-то надежно держит противоположный конец кабеля, пока вы протягиваете его к следующему месту, чтобы избежать протягивания кабеля в стену, где вы не можете до него добраться.
