Крепление к газобетону

В этой статье мы рассмотрим нюаны крепления различных узлов к газобетонным блокам. В большинстве случаев нюансов нет как таковых, неважно к чему вы крепите — к газобетону, кирпичу или керакаму — всегда руководствуйтесь проектом и здравым смыслом.

Например, вы решили повесить кованный козырек весом 250 кг. Если вы используете слабый крепеж без расчетов, то рискуете своей головой… причем в прямом смысле.

Монолитный пояс и газобетон

Многих интересует вопрос о креплении монолитного пояса к газобетону.  Никаких особенностей тут нет.

Ставится опалубка, закладывается пространственный каркас и
заливается бетоном.



Пространственный каркас состоит из нескольких стержней арматуры, перевязанной между собой, допустим, если у нас несущая арматура 10-ка А3 4 прутка, перевязку можно делать из 6-ки или
из 8-ки гладкой А1.

Это для того, чтобы во время бетонирования
пространственный каркас держал форму.

В качестве несъемной опалубки можно использовать газобетонные У-образные блоки, подробнее об этих блоках читайте в разделе перемычки.



Крепление мауэрлата к газобетону

Мауэрлат — это деревянная балка,
которая передает нагрузку от крыши на стены. Сечение балки выбирается
согласно проекту, как правило, из бруса 100 на 100 либо 150 на 150.
Закрепить мауэрлат необходимо таким образом, чтобы крышу не сорвало. Крыша должна быть надежно закреплена и выдерживать ветровые, снеговые и прочие нагрузки.

Раньше стропила скрепляли с помощью прутков и засовывали в шов кладки. Это, так
называемый, дедовский способ.

Есть более современный и надежный способ – закрепить мауэрлат шпильками.

Бурим отверстие сквозь мауэрлат метровым буром диаметром 14-16 мм, проходим пару рядов блоков и высверливаем с внутренней стороны стены отверстие, для того, чтобы была
возможность скрепить шпильку. Диаметр шпильки -12.

Засовываем шпильку, скручиваем гайкой с усиленной шайбой с двух

сторон.

Далее это отверстие, которое просверлили, мы можем запенить монтажной пеной и с внутренней стороны еще заштукатурить.

У нас получается красивый и надежный узел. Тогда уж точно крышу никуда не снесет. Шаг шпилек практически совпадает с шагом стропил(0,8 -1,0 м).



Крепление козырька к газобетону

Как правило, к газобетону крепят несущую часть козырька.

Если это дерево, то – брусок 100 на 100. В идеале, можно сделать нишу в стене специально для этого бруска на этапе кладки, а потом связать брус со стеной либо химическим анкером, либо шпилькой.


Пластиковый, стеклянный или кованый козырек, как правило, крепится на угол 100 на 100.

В свою очередь, этот угол крепится на уголки. Масло масляное, но строители называют и то и это уголками. Продолжим.

При креплении уголков к газобетону используйте специальные анкера для ячеистого бетона. Они продаются в большинстве строительных магазинах, в том числе в Леруа-Мерлен и Кастораме.

 Угол 100 на 100 можно также прикрепить к стене через нишу — сделать штробу и засунуть туда уголок, закрепив его шпилькой.

Но нужно изначально определить какую функцию козырек выполняет, какую нагрузку он будет нести, чтобы подбирать под этот узел конструкцию.

Если вы для козырька используете материалы с большим весом, лучше посоветуйтесь с архитектором, который делал вам проект и не экономьте на специальном крепеже. Голова дороже.


Крепление утеплителя к газобетону.

Берем базальтовый утеплитель, делаем шлепков 5 клея на базальтовую плиту,
размер которой где-то 0,5 м на 0,5 м.

Под мокрую штукатурку необходимо брать плотный утеплитель плотность 80-100 кг на куб. метр.

Мы делаем шлепки, чтобы склеить утеплитель с основанием и дополнительно скрепляем  утеплитель и газобетон так называемыми «грибками».

Грибки – специальный крепеж  для утеплителя, продается там же, где и сам утеплитель.

Важно использовать грибки с нержавеющими гвоздями, чтобы в дальнейшем на фасаде не образовались ржавые точки.

 Надо 23 размера гвоздя загнать в газобетон. Так, если у нас 50 утеплитель, то дюбель-гвоздь гвоздь должен быть 150.



Узнайте больше о газобетоне и о строительстве из него в учебном центре «Газобетон63.ру»



В этой статье я постарался раскрыть важные моменты, которые касаются крепления различных элементов к стене из газобетона. Еще больше информации о работе с газобетоном вы сможете узнать на бесплатных теоретических занятиях учебного центра «Газобетон63.ру».
Приглашаю Вас!



Виталий Марков
Ведущий эксперт по газобетону в Самарской области.



Крепление к газобетону — Bonolit

Газобетонный блок обладает пористостью, за счет чего является очень легким строительным материалом. Воздух является хорошим теплоизолятором, поэтому дома из газобетона являются очень теплыми зимой и позволяют сохранять прохладу внутри летом. Однако, из-за того, что данный материал имеет различную плотность по всему объему, осуществлять крепление светильников в стену и других элементов интерьера чаще всего не обходится без проблем. В данном случае классические строительные материалы, такие как кирпич всех видов и бетон, смотрятся более выигрышно. Но не спешите расстраиваться, дочитайте статью до конца и узнаете все о крепеже в газобетоне, а также какой крепеж использовать для газобетона.

При креплении, например люстры, шкафчика или телевизора, можно столкнуться со следующими проблемами:

  • Саморезы или дюбеля после вкручивания можно расшатать или вынуть с помощью небольших усилий;

  • Даже если при монтаже все было хорошо, то со временем, из-за вибрации и нагрузки, ваш любимый элемент интерьера может упасть и прийти в негодность.

Со всем этим может столкнуться каждый из вас. Практически сразу после изобретения газобетонных блоков стало понятно, что необходимы специальные крепежные элементы. Предлагаем ознакомиться с ними подробнее.

Анкера и дюбеля классифицируются следующим образом:

  • Двухсоставные шурупы и гвозди, где используются классические элементы вместе с полимерными дюбелями, которые расклиниваются внутри при закручивании. Основное их отличие от простых распорных шурупов в том, что метиз разделен на четыре части двумя сечениями, за счет чего монтаж становится проще, а эксплуатация надёжнее.

  • Дюбеля для фасада применяются для установки профилей, чтобы в дальнейшем обшить дом облицовочными панелями или сайдингом.

  • Универсальный дюбель для газобетонных стен по сравнению с предшественниками имеет большую длину и поперечные засечки. При креплении элементов метиз внутри стены закручивается, чем повышает надежность крепления.

  • Винтовой металлический и винтовой нейлоновый дюбеля отличаются по исполнению и принципу установки. Первому не требуется распорная часть, так как в процессе вкручивания «нарезается» резьба, на которой и держится дюбель. Вторая разновидность обладает гильзобразной формой, сужающейся к концу, что позволяет надежно закрепить относительно легкие элементы, такие как натяжной потолок или подвесная бытовая техника.

  • Наиболее надежным и в тоже время дорогим является анкерное крепление. Оно применяется для монтажа значительных по весу элементов: нагревательных баков и кондиционеров.

Важно понимать, что видов крепежных элементов достаточно много. Вам следует лишь помнить, что хороший метиз должен быть длинным и при монтаже расклиниваться в минимум четыре стороны, а лучше даже по окружности. Так крепление будет надежным, а ваша уверенность в нем будет абсолютной.

Особенности крепления к газобетонному блоку

За счет своей пористости газобетонные стены являются достаточно хрупкими вследствие чего крепление чего бы то ни было становится затруднительным или даже невозможным. В данном случае крепление происходит с использованием дюбеля. Сперва производится подготовка отверстия – сверлится дырка под размеры крепежного элемента. После вставляется дюбель и в него вкручивается шуруп или вбивается гвоздь, что приводит к расширению дюбеля внутри отверстия. После этого вынуть дюбель без повреждения большого участка стены уже проблематично.


Как видно на картинке, вкрученный дюбель крепко фиксируется внутри и не дает возможности саморезу быть вырванным из отверстия.

Требования при выборе

Крепежные элементы для газобетонных блоков должны соответствовать следующим требованиям:

  • Плотность газобетона должна соответствовать характеристикам крепежа.

  • Длина и несущая способность крепежных элементов должны выбираться исходя из статической нагрузки на газоблок при монтаже мебели.

  • Коррозионные свойства крепежа должны соответствовать тем условиям, в которых планируется эксплуатация дома.


Ни в коем случае не делайте отверстие под дюбель при помощи выдалбливания, так как только путем сверления можно сохранить прочностные свойства материала.

Виды креплений

Пришло время ознакомиться со всем разнообразием конструкций, видом и подтипов дюбелей, а также материалов, из которых они производятся.

Химический анкер

В данном случае следует начать с наиболее эффективного, но при этом и самого дорого вида крепления, называемого химическим анкером. Основной принцип действия заключается во введении в заранее подготовленное отверстие специального раствора. Данный раствор может быть как однокомпонентным, так и двухкомпонентным. После этого в отверстие загоняют металлическую шпильку и за счет возникновения химической реакции раствор затвердевает, по твердости материала данный раствор после затвердевания соизмерим с высококачественным цементом. При этом при затвердевании не происходит расширения внутри отверстия, что позволяет сохранить прочностные и несущие свойства газобетона.

Этот вариант крепежа совершенно не похож на ранее перечисленные решения, используемые для крепления грузов к ячеистым бетонам. Представляет он собой густой пластичный раствор, чаще двухкомпонентный, который вводят в заранее подготовленное отверстие, после чего погружают туда же металлическую шпильку.

Данный вид крепления за счет высокой надежности крепления и длительных временных затрат при монтаже применяется в основном для самых ответственных креплений.


Пластиковые

Дюбеля из полимерных материалов включают в себя полимерные и полиэтиленовые изделия. Область их применения достаточно ограничена определенным диапазоном рабочих температур, но применяются они повсеместно.

Если выбирать между полиэтиленовым и полимерным дюбелем, то мы склоняемся ко второму варианту. Это объясняется тем, что пластиковые дюбеля часто приходят в негодность, когда их только вставляешь в отверстие. Дюбеля на полимерной основе являются более гибкими, прочными и имеют более широкий диапазон рабочих температур.

Также крайне не рекомендуется использовать данный вид крепежа при монтаже фасадных элементов и мауэрлата, поскольку значительные температурные перепады приведут к ухудшению несущих характеристик и разрушению дюбеля.


Нейлоновый вид

Нейлон также является полимерным материалом, но обладающим значительно лучшими свойствами по сравнению с пластиком. Именно поэтому стоит выделить его отдельно.

Основные свойства нейлоновых дюбелей:

  • Более высокая износостойкость по сравнению с пластиками;

  • Более широкий диапазон рабочих температур;

  • Можно использовать для крепления фасадных элементов и мауэрлата.

Основным недостатком по сравнению с пластиковыми крепежами является высокая цена, поэтому применяют его гораздо реже.


Универсальные

Данный вид дюбелей подходит для монтажа многих легких элементов интерьера и применим не только для газобетонных блоков. За счет трехсекционной конусообразной конструкции с зазубринами крепление получается надежным и простым. В случае с креплением в газобетоне дюбеля имеют дополнительный бортик.

Классический универсальный дюбель для газобетона практически не применим, поскольку крепление получается ненадежным и хлипким. Но все же легкие элементы им закрепить можно.


Фасадные крепежи

Условия уличного монтажа отличаются большими температурными перепадами и наличием влаги (которая способствует коррозии). Для данных условий используются специальные крепежные элементы называемы фасадными крепежами.

Для крепления в газобетоне часто используют фасадные гвозди с дюбелями. Они сохраняют надежность крепления даже в сильные морозы и не склонны к ржавлению, поскольку металлический гвоздь имеет цинковое покрытие.


Одним из видов фасадного крепежного элемента является тарельчатый крепеж. Свое название он получил из-за своеобразной шляпки у головки дюбеля.

Выделяют следующие типы фасадных дюбелей:

  • Тарельчатый для крепления изоляции;

  • Обыкновенный удлинённый для внешних креплений фасадных покрытий и мауэрлата.

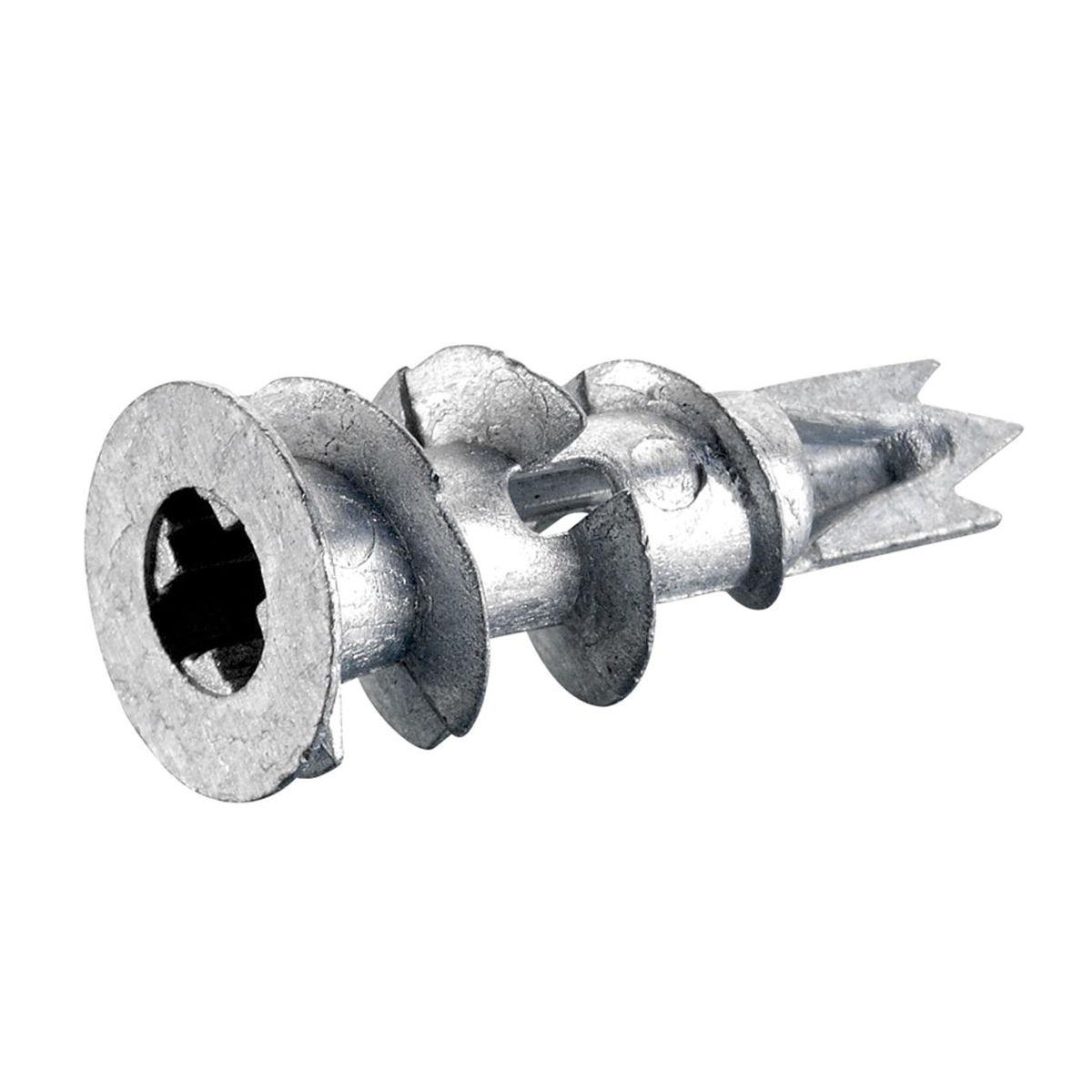

Металлический дюбель

Ни один пластиковый дюбель не может похвастаться такими же свойствами, что и металлический:

  • Хорошие прочностные характеристики;

  • Стойкость к морозу и пожарам;

  • Не проворачивается после монтажа, что способствует надежному закреплению;

  • Повышенный жизненный цикл, который позволяет использовать металлический метиз повторно в случае неудачного крепления.

Основным материалом, из которого изготавливаются металлические крепежи является оцинкованная сталь, которая и является причиной хорошей коррозионной стойкости. Высокая температура не меняет форму анкера, что позволяет применять его для крепления очень тяжелых огнестойких элементов.

Следует также отметить такую разновидность металлического крепежа как анкер с клиньями. При его применении само крепление соизмеримо с химическим анкером, однако за счет расклинивания газобетонный блок низкой плотности может крошится. Поэтому круг применения ограничивается марками газобетона с высокой плотностью.


Как пользоваться анкером для газобетона

Принцип монтажа крепежных анкеров и дюбелей не сложен, однако имеется несколько нюансов. Рекомендуем ознакомиться с нашей инструкцией, чтобы быть окончательно уверенным в своих действиях. Всю работу можно разделить на три простых этапа: сверление отверстия, установка крепежа и установка распорного элемента.

Сверлим отверстия

Вы можете использовать дрель или перфоратор. Для ускорения сверления рекомендуется использовать ударный режим сверления на перфораторе. Правильно подобранное сверло позволит получить отверстие нужного диаметра.


После подготовительных работ и соблюдения техники безопасности можно приступать к сверлению необходимого нам отверстия:

  1. Угол между перфоратором и поверхностью стены должен быть прямым во избежание соскальзывания бура и получения травмы;

  2. Важно сверлить в отдалении от стыков между газобетонными блоками, так как плотность швов значительном меньше плотности самого газобетонного блока;

  3. Важно заранее отметить места проведения линий электропроводки;

  4. Чтобы сделать отверстие нужно глубины сделайте специальную отметку на буре, для этого прекрасно подойдет обыкновенный маркер или кусок строительной изоленты.

Установка крепежа

После проведенных работ в полученное отверстие необходимо поместить сам дюбель. Если вы подобрали диаметр верно, то метиз не может быть установлен без специального инструмента. Чаще всего дюбель просто забивается молотком до упора. Если на крепеже имеется резьба, то его необходимо вкручивать. Для этого используется обыкновенный шестигранник. Вращение производится строго по часовой стрелке. При данном методе установки большим преимуществом обладают металлические крепежные элементы, так как они обладают большей жесткостью и не ломаются при установке.


Установка распорного элемента

На третьем этапе осуществляется расклинивание и окончательное закрепление дюбеля. Если основным элементом является гвоздь, то производится его забивание в дюбель, в то время как винты устанавливаются вкручиванием до упора в тело крепежа. Отдельно следует отметить крепление химического дюбеля. В этом случае металлические шпилька устанавливается руками без применения дополнительного инструмента.


Итоги — лучший крепеж для газобетона

Надеемся, что данная статья позволила вам понять принцип действия различных видов крепежа для газобетонных блоков. Каждый из них следует применять в зависимости от ваших нужд и требований, предъявляемых к качеству крепежа.

Нужно понимать, что экономить на крепежных элементах не стоит, поскольку чаще всего стоимость прикрепляемых элементов значительно превышает размер экономии. Мы считаем, что так рисковать не стоит.

Ориентируясь на бюджет можно остановиться на качественных немецких дюбелях, которые обладают хорошей коррозионной стойкостью и прочностными характеристиками. Они не очень дорогие, но широко распространены и доступны в любом строительном магазине.

Если же вам необходимо абсолютно надежное крепление, то советуем обратить внимание на лидера среди крепежных элементов – анкер химический. Его прочность (соответственно и цена) превышает цену на другие виды крепежа. Однако благодаря данному виду крепления вы можете быть абсолютно уверены в качестве крепежа.


Крепеж для газобетонных блоков (химический, механический, дюбель): применение, цены

Повесить картину на стену из газобетона можно на гвоздь или саморез, но для всего остального, от зеркала до кондиционера, придется покупать специальный крепеж из-за ячеистой структуры блоков. Лишняя влага, которую собирает такой бетон, является причиной разрушения ржавеющих креплений, а хорошо подобранный крепеж гарантирует, что предмет не упадет в один прекрасный день.

Оглавление:

  1. Плюсы и минусы анкеров
  2. Области применения
  3. Цена разных типов

Разновидности крепежа

Выбор зависит от нагрузки. Легкие отделочные материалы и предметы монтируют на нейлоновые дюбели, а серьезные конструкции на механические или химические анкеры для газобетона. Прочность и плотность газоблоков также влияют на выбор. Чем выше эти характеристики, тем лучше стена выдерживает нагрузки.

1. Химический анкер.

Преимущества:

  • Хорошо держит тяжелые конструкции.
  • Универсальность применения.
  • Противостоит коррозии.
  • Срок работы свыше 50 лет.

Недостатки:

  • Высокая цена.
  • Небольшой срок годности.
  • Застывает не сразу.

Наиболее надежный вариант, а еще самый дорогой. Это вязкая масса, состоящая из веществ, которые закрепляются в газобетоне на молекулярном уровне. Эта смесь справится с нагрузками от тяжелой мебели, кондиционеров и подойдет для крепления к плите перекрытия. Бывает ампульный: сначала делают отверстие в блоке, а затем туда вставляют ампулу, которую потом разбивают специальным приспособлением. Более популярен двухкомпонентный анкер: состоит из искусственных смол, вяжущего и затвердителя. Содержимое двух туб смешивается с помощью насадки, которую помещают в предварительно просверленную дыру.

2. Механический.

Преимущества:

  • Выдержит тяжелые конструкции.
  • Просто монтировать.
  • Средняя стоимость.

Недостатки:

  • Не подходит для ячеистых бетонов с низкой плотностью.

При вбивании клина или закручивании болта стенки этого анкера расширяются, что создает надежное соединение. Его используют для водопроводных системы и монтажных профилей. Подходит для крепления блоков к стене из другого материала. Главное – выбрать модель: например, HILTI HPD выдерживает большую нагрузку, а HILTI HT сделан, чтобы соединить оконные профиля со стеной.

3. Дюбель для газобетона.

Преимущества:

  • Недорогой.
  • Не требует специальных инструментов.

Недостатки:

  • Выдерживает только легкие и средние нагрузки.

Втулка со спиралью, которую помещают в блок перед саморезом, чтобы сцепление с поверхностью было прочнее. Бывают пластмассовые, из нейлона, полипропилена или металлические: из нержавеющей стали, латуни.

Если вы собираетесь крепить предметы низкой и средней тяжести на газобетонную стену – рамы и двери, полки, зеркала, светильники, используйте пластмассовые дюбели. Для монтажа кухни, трубопровода и фасадных работ покупайте металлические. Аналогичный крепеж для кирпича и других материалов не подходит.

Сфера использования

1. Химический анкер.

Просверленное в блоке отверстие придется полностью очистить от пыли, иначе клей не сработает. Обычно это делают с помощью насоса и стержня со щеткой. Важно удалить как можно больше пыли. После на емкости с веществами надевают смешивающую насадку и выдавливают их, чтобы там не осталось воздуха. На насадке отмечают точку, когда нужно будет перестать подавать анкер для газобетона. Полностью вставляют подающее устройство в дыру и порциями закачивают туда смесь, постепенно доставая его из газоблока, чтобы не появились пузырьки воздуха. Затем вкручивают болт в дырку, так, чтобы анкер показался на поверхности. Время твердения зависит от температуры: от 30 минут до 4 часов.

2. Механический.

В газоблоке делают отверстие, куда вставляют металлическую втулку, которая расширяется, после того, как в нее попадет крепежный элемент. Дырку также следует тщательно прочистить, так как пыль помешает анкеру лучше держаться в стене. Глубина дыры должна превышать размер анкера, так, чтобы кончик самореза торчал из втулки. Это гарантирует полное открытие распорочной части.

3. Дюбель.

Следует выбирать сверло с меньшим диаметром, чем само приспособление. Для металлического крепления — на 2 мм, для нейлонового — на 1. Затем дюбель вбивают или вкручивают, а в него вставляют крепежный элемент.

Стоимость

В таблице представлена средняя цена крепежей для газобетонных блоков по данным на начало 2016 года. Выбирать вид нужно по назначению и плотности стен. Стоит учесть, что для работы с химией понадобится щетка для чистки и пистолет. Насадка на баллон одноразовая. Срок годности смесей не бывает больше года, обратите внимание на это перед покупкой. Ампульный химический тип — самый дорогой вид крепления, зато монтировать его так же просто, как дюбель.

ВидРазмер (мм)ПроизводительЕдиниц товараЦена, рубли
Нейлоновый дюбель8х55Росдюбель14
Нейлоновый дюбель12х80Росдюбель18
Фасадный дюбель10х1002001040
Анкер механический10х30HPD1120
Механический8х20HPD180
Химический ампульный10Rawplug10800
Химический HIT-HY 270HILTI0,5 л2700

Уточните максимальную нагрузку на крепеж для газобетона, чтобы не ошибиться с выбором. Основные правила перед покупкой:

  • Дюбели предназначены для легких облицовок, картин, зеркал, турников.
  • Механические и химические — для тяжелых конструкций.
  • На хрупкую стену лучше крепить предметы химической смесью.
  • Для фасадных работ брать специальные крепежи.

Плохой крепеж придется менять, не платите дважды.

fischer решит проблему крепления в газобетоне

По данным Национальной Ассоциации производителей автоклавного газобетона, объём рынка штучных строительных материалов вырос за последние годы практически в 2 раза, а производство автоклавного ячеистого бетона – в 12 раз. Газобетонные блоки широко применяются как в частном домостроении для возведения несущих и самонесущих стен, так в индустриальном строительстве для заполнения каркаса при монолитном строительстве.

Среди преимуществ газобетона можно отметить лёгкость, низкую теплопроводность и простоту монтажа стен из газобетонных блоков. Однако из-за не столь высокой прочности, как у железобетона и кирпича, а также большей деформативности зачастую возникает проблема закрепления строительных элементов к стене из газобетона. Решение этой задачи предлагает компания fischer – один из лидеров в сфере производства инновационного строительного крепежа. Специально для автоклавного ячеистого бетона была разработана широкая линейка анкерных креплений.



Инъекционная система FIS V — самое эффективное решение для ячеистого бетона

Если возникает потребность закрепить к стенам из газобетонных блоков ответственную конструкцию с экстремально высокими нагрузками на вырыв, правильным решением будет применение технологии fischer, не имеющей аналогов: специальным буром в основании изготавливается коническое отверстие, которое заполняется инъекционным составом, обеспечивающим надёжную фиксацию анкера. Глубину бурения и величину конуса можно изменять в пределах от 75 до 95 мм, тем самым варьировать несущую способность анкерного узла. Предельная нагрузка на вырыв в газобетоне марки В3.5 может достигать 1500 кг.

Фасадный дюбель SXRL — простое решение для сквозного монтажа в ячеистом бетоне

Для крепления конструкций навесных фасадных систем, оконных и дверных проёмов можно воспользоваться фасадным дюбелем SXRL, специально разработанным для материалов с низкой прочностью и плотностью. Благодаря увеличенной зоне анкеровки SXRL успешно работает в газобетонных блоках.

Анкеры VBS эффективное решение для ремонта облицовочной кладки



В связи с ужесточением требований по тепловой защите зданий одним из наиболее востребованных конструктивных решений для наружных стен является трёхслойная кладка, где внутренний слой в большинстве случаев выполняется из газобетонных блоков. На строительных объектах России зачастую используется низкоквалифицированная рабочая сила, это приводит к нарушениям во время работ. Очень часто рабочие забывают поставить гибкие связи, которые служат для соединения внутреннего слоя стены из газобетонных блоков и внешнего из лицевого кирпича, что приводит к повреждению фасада. Для ремонта таких стен специалистами компании fischer разработана ремонтная связка VBS двух типов: механический анкер для ремонта облицовочной кладки VBS-М и инъекционный химический анкер для ремонта облицовочной кладки VBS 8.

Анкер fischer серии VBS-M состоит из пластиковой гильзы и специального шурупа, изготовленного из нержавеющей стали A4 или из гальванически оцинкованной стали. Путём сквозного монтажа анкер VBS-M устанавливается сквозь облицовочную кладку во внутренний несущий слой стены. Две зоны распора анкера в несущем слое стены и в облицовочной кладке обеспечивают надёжное соединение. Ремонтный анкер fischer VBS 8 состоит из специальной пластиковой сетчатой гильзы и профилированной связи из нержавеющей стали A4. Анкер устанавливается в шве облицовочной кладки. Для анкеровки используется инъекционный состав FIS V, имеющий общестроительный технический допуск. С применением инъекционной сетчатой гильзы раствор закачивается в отверстие в несущем основании. Ремонтный анкер fischer VBS 8 оптимально подходит для старой кладки или кладки, возраст которой неизвестен. Диаметр отверстия под анкер составляет всего 8 мм, что делает абсолютно незаметным следы ремонта на фасаде здания.



Анкер для ячеистого бетона FPX-I — высокоэффективный анкер с внутренней резьбой для ячеистого бетона

Одной из последних новинок для крепления в автоклавном газобетоне является стальной анкер FPX-I. Инновационное решение 4-лепестковой гильзы предотвращает проворот анкера в газобетоне, что увеличивает нагрузки при вырыве и срезе. Это первый стальной анкер для газобетона, имеющий допуск ЕТА, огнестойкость 120 мин., а также возможность использования для систем пожаротушения. Процесс установки исключает ошибки монтажа – специальный шестигранный ключ самостоятельно отстреливается при необходимом распоре анкера.

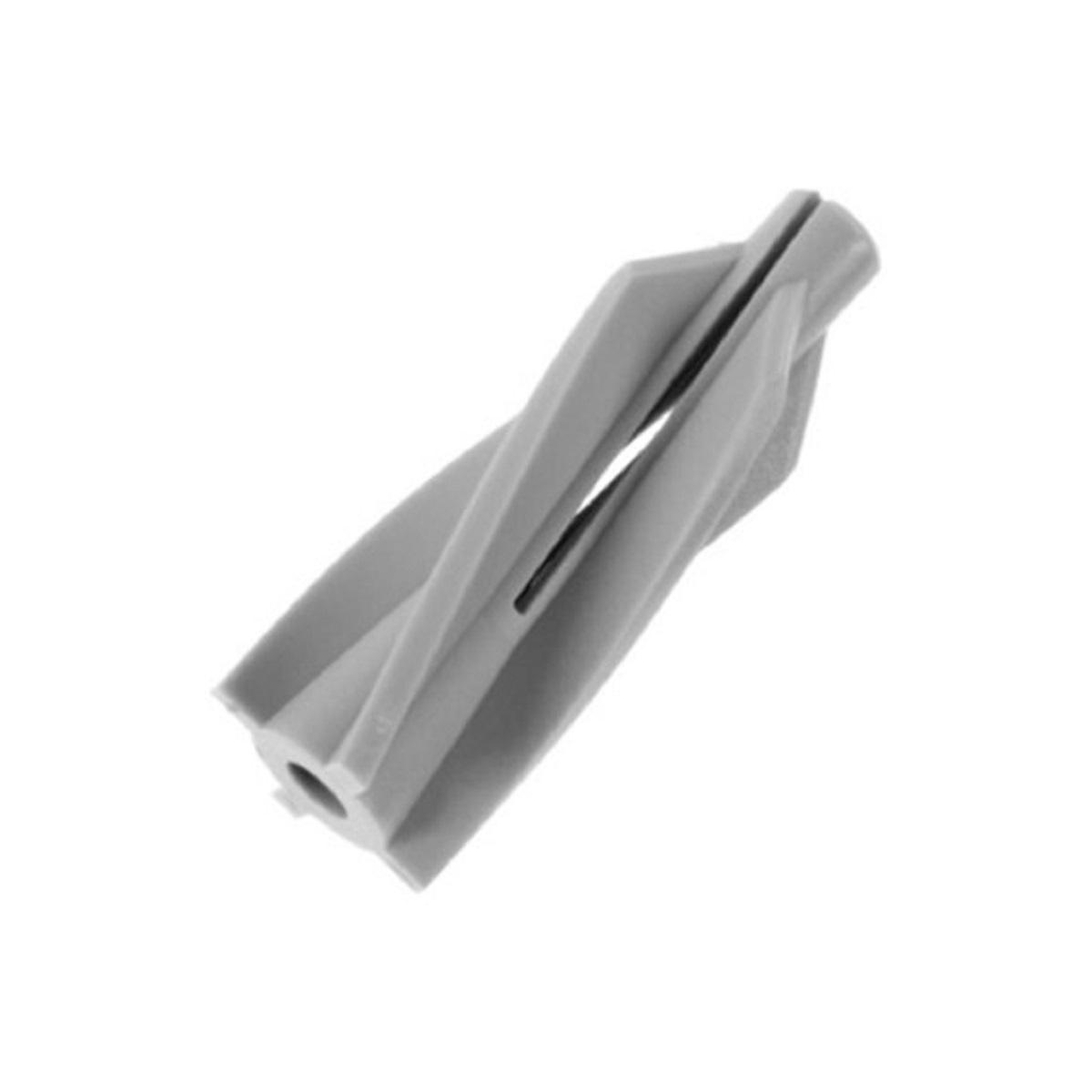

Дюбели для ячеистого бетона GB  и UX — специальные решения для ячеистого бетона с простым ударным монтажом

Наиболее популярными дюбелями fischer, применяемыми для неответственных креплений (подвесные потолки, трубопроводы, полки, карнизы и т. д.), являются дюбели GB и UX. Максимальная несущая способность дюбеля GB составляет 90 кг, а его специальная геометрия способствует плотной посадке в материале и ровному распределению нагрузок. GB идеально подходит для неоштукатуренных поверхностей. Наиболее популярным дюбелем для нагрузок не более 40 кг является UX. Универсальная распорная часть дюбеля UX адаптируется к строительному материалу при небольших нагрузках. Дюбели GB и UX отличаются простотой монтажа и с лёгкостью применяются домашними мастерами.

Напомним, что в целях возможности применения крепежных элементов fisher в САПР, компания fisher разработала BIM-модели своей продукции и разместила их в Библиотеке информационных моделей bimlib.ru.

Крепеж для газобетона – механический и химический способ анкерного соединения

Забивать в стену из ячеистого бетона обычный гвоздь для крепления картины или навесного шкафа вряд ли кому-то придет в голову. Он мгновенно выпадет даже при минимальной нагрузке. Большая пористость материала подразумевает специальный крепеж для газобетона, который обеспечивает надежную стыковку при максимальной нагрузке. Для этого производители выпускают специальные анкеры, способные гарантировать высокое качество соединения и условия для дальнейшей беспроблемной эксплуатации навесных шкафов, обшивки, приборов или оборудования.

Способы крепежа

По принципу установки крепления подразделяются на механические и химические.

Механические анкеры представляют собой жесткие стержни, которые вбивают или вкручивают в тело газобетона. При установке они достаточно плотно фиксируются в массиве стены, прочно закрепляясь в ней, благодаря своей конструкции. Нагрузка, при этом, распределяется достаточно равномерно.

Принцип механического крепежа состоит в том, что распорная часть анкера в момент крепления меняет свою форму. Расщепляясь, она становится враспор, за счет чего получается надежное соединение. Чтобы исключить проваливание или продавливание анкерной шпилькой поверхности газобетона, на нее надевают специальную закрепительную манжету, или кайму.

Механические анкеры могут с успехом использоваться для любых разновидностей газобетонов.

Химические, или клеевые, анкеры для крепежа в газобетонных конструкциях применяются реже. К их помощи обращаются при значительной массе навешиваемых изделий, когда механические анкеры не способны справиться со своей задачей. Суть данного процесса состоит в том, что клеевые анкеры, кроме анкерной шпильки, используют в крепеже еще и другие активные компоненты.

Химический анкер для газобетона максимально увеличивает прочность соединения, делая его практически неразъемным. Сам процесс состоит из нескольких этапов:

  • высверливается отверстие;
  • внутрь вставляется анкерная гильза, либо стенки отверстия тщательно прочищаются при помощи щетки, а затем пыль удаляется способом выдувания;
  • подготовленная полость заполняется специальным химическим составом;
  • в раствор помещается резьбовой анкер;
  • происходит отверждение химсостава на протяжении до 48 часов, в зависимости от его основного компонента, температуры окружающего воздуха и рекомендаций производителя.

Следует отметить, что в качестве жестких анкеров для газобетона можно использовать изделия из различных металлов, отличающихся антикоррозионными свойствами, а также из пластиков.

Разновидности химических анкеров

Высверленные отверстия, при установке крепежа, заполняют инъекционной массой, в основе которой находится смола:

  • эпоксидная;
  • полиэстеровая;
  • винилэстеровая;
  • эпоксиакрилатная.

Каждый из составов имеет свои характерные особенности и используется в тех или иных ситуациях и условиях. На фасадах, к примеру, специалисты рекомендуют применять клеевые анкеры на основе винилэстеровой смолы, наиболее подходящие для эксплуатации при отрицательных температурах.

Эпоксидные составы предназначаются для бетонов класса выше, чем С20/25. Их используют для крепежа в конструкциях стен, балок, дорожных ограждений, шумозащитных экранов, а также при устройстве арматурных выпусков и монтаже различного технологического оборудования. Данный состав:

  • можно использовать во влажной среде, в том числе под водой;
  • допускается применять снаружи здания и для внутренних работ;
  • не создает дополнительных напряжений в массиве газобетона;
  • не содержит в составе стирол;
  • имеет возможность крепления с гладкой арматурой.

Время схватывания и полного отвердевания зависит от температуры окружающего воздуха и составляет 7-180 минут и 7-48 часов соответственно.

Химические анкеры на основе полиэстеровой смолы используются для ограждающих конструкций, при монтаже фасадных элементов, светопрозрачных элементов и при укладке инженерных сетей. Довольно часто для крепежа используют конические сверла. Совместно с полиэстеровыми составами используются исключительно резьбовые шпильки.

Чтобы крепление было надежным, отверстие под анкер обязательно должно иметь шероховатую поверхность.

Клеевой полиэстеровый анкер также не содержит стирола и может использоваться при внутренних или наружных видах работ. Время схватывания раствора составляет от 2 до 30 минут, а окончательно он отвердевает через 25-180 минут.

Винилэстеровый состав можно использовать как с резьбовыми, так и с гладкими шпильками. С его помощью допускается делать крепеж во влажных отверстиях. В массиве газобетона не создается дополнительных напряжений после устройства крепежа. Данный клеевой раствор применяют в уличных условиях и для выполнения внутренних работ. В его составе отсутствует стирол, что обеспечивает безопасность при устройстве крепежа и в процессе его эксплуатации.

Состав на основе винилэстеровой смолы схватывается за 2-60 минут, а отвердевает от 15 минут до 24 часов.

Эпоксиакрилатный клеевой состав имеет широкое применение. Он обладает всеми вышеперечисленными преимуществами. Его предел огнестойкости R120 говорит о том, что в течение 120 минут горения никаких деформаций в крепеже не произойдет. Период схватывания и отвердения состава составляет 2-24 и 15-180 минут соответственно.

С химическими анкерами на основе эпоксиакрилатной смолы можно работать при морозной погоде (до -5 градусов), чего не скажешь о других видах клеевых составов. Но при этом увеличивается время окончательного отверждения клея до 24 часов.

Резьбовая шпилька

Совместно с химическими составами используются резьбовые шпильки, специально предназначенные для рассматриваемого вида крепежа. Их выпускают диаметрами 5-30мм, длиной – до 380мм.

Качественные металлические анкеры имеют:

  • цинковое покрытие не менее 5мм;
  • отметку рекомендуемой глубины крепления;
  • специальный наконечник, участвующий в процессе перемешивания химического раствора.

Резьбовые шпильки можно использовать как для сквозного, так и для тупикового крепежа.

Крепеж для газобетона — анкеры, дюбели, саморезы

Еще совсем недавно установить крепление в пористых материалах было достаточно проблематично. Сегодня ситуация кардинально изменилась, дюбель для газобетона совершил прорыв в технологии крепления, но давайте обо всем по порядку.

Блок: 1/6 | Кол-во символов: 228
Источник: https://remoskop. ru/djubel-gazobetona-pustotelogo-kirpicha.html

При выборе крепления для газобетонных стен, учитывают такие особенности

  1. Характеристики плотности изделий из газобетона обозначаются цифрами. И чем показатель больше, тем меньше материал имеет ячеек, и соответственно прочность будет увеличена. Пределы нагрузок вплоть до вырывания крепежного элемента будет зависеть от этих данных, в инструкции указанной производителем написаны на упаковке.
  2. Габариты крепежей – длина, диаметр. Для большой нагрузки рекомендуется выбирать большие параметры крепежей. Несущие способности указаны на упаковках или в сертификатах качества.
  3. Материал должен быть устойчив к коррозии. Эти параметры особо важны при монтажных работах, производимых на несущих стенах снаружи либо в комнатах без отопления. При этом стальные метизы следует покрывать защитным средством.

Делать отверстия в основании ударными инструментами, категорически не рекомендуется. Такая методика неправильной установки сделает работу крепежной системы неэффективной. Лучшими инструментами для проделки отверстий является коловорот, ручная дрель, оснащенная специальным пробойником.

Блок: 2/8 | Кол-во символов: 1080
Источник: https://betonov.com/vidy-betona/gazobeton/krepezh-dlya-gazobloka.html

Крепежи для газобетона и требования к ним

Крепление к стене из газобетона лёгких предметов (рамок с фотографиями, маленьких светильников, элементов декора) можно производить с помощью универсальных саморезов или гвоздей, забитых под углом. Если же дело касается книжных полок, телевизора, шкафчика весом от 5 кг, то рисковать не стоит. Лучше использовать крепежи, специально предназначенные для газобетонных оснований.

Стальные дюбеля

Они выполнены в форме оцинкованной трубки с несущими лопастями. Шипованная структура последних создает хорошую сцепку с пористым блоком.

Существуют также более продвинутые решения от мировых производителей, которые модифицируют традиционные виды креплений для улучшения их свойств. Примером может являться анкер fischer FPX – I:

Гвозди НЕМА

В их конструкции предусмотрена специальная гильза. Благодаря ей при вхождении в стену гвоздь изгибается под углом, что повышает его упорную способность.

Рамные дюбеля

Используются для сквозного монтажа. Их несущая способность повышается за счёт расклинивающихся спиральных наружных рёбер.

Спиральные гвозди

При забивании они вкручиваются в газобетон, не разрушая его структуру. Прочность сцепления с этими гвоздями получается в 4 раза сильнее, чем с обычными.

Нейлоновые анкеры

Их широкая резьба позволяет создать надежное крепление. Вместе с анкером также используются различные шурупы.

Химические анкеры

Они представляют собой трубку, которая заполняется клеем из органических полимеров и синтетических смол. Смесь проникает глубоко в поры материала. После затвердевания она вместе с метизом образовывает монолитную конструкцию высокой прочности.

Крепёжные элементы тем выносливее, чем больше их длина и диаметр. Немаловажен и материал, из которого они изготовлены. Для газобетона наилучшим образом подходят горячеоцинкованные и нержавеющие крепежи, а также обладающие антикоррозийной защитой. На это свойство нужно обязательно обратить внимание, если использование шурупов и гвоздей предполагается во влажных помещениях, неотапливаемых либо с наружной стороны зданий. В противном случае металл со временем поржавеет и не выдержит нагрузки, а висящий предмет упадёт.

Во избежание рисков сгибания или разламывания крепежей стоит при выборе поинтересоваться об их несущей способности. А вот исключить вероятность вырывания этих элементов поможет информация о плотности газобетона. Обозначается она буквой «D» и последующими цифрами. Чем показатели больше, тем прочнее стена. В идеале ориентируйтесь по данным на упаковках и в сертификатах, где указаны предельно допустимые нагрузки для крепёжных элементов в зависимости от плотности газобетона.

Блок: 2/5 | Кол-во символов: 2631
Источник: https://www.egaac.ru/blog/kreplenie-mebeli-i-texniki-na-stenu-iz-gazobetonnyix-blokov.html

Виды крепежа и выполнение работ

В качестве состава для заполнения отверстий для анкеров или дюбелей химического вида применяют средства, основанные на смолах таких типов:

  • эпоксидная;
  • эпоксиакрилатная;
  • полиэстеровая;
  • винилэстеровая.

При выборе вида основы определяющей качества клеящего состава будет влиять много факторов и условий эксплуатации крепежа. Анкер, работающий по механическому принципу, представляет собой жесткий металлический стержень, который забивают или вворачивают в конструкцию, поверхностный слой, где необходимо закрепить конструкцию, предназначенную для определенного предмета. Нагрузка будет распределена равномерно по всему крепежному изделию.

Блок: 3/8 | Кол-во символов: 668
Источник: https://betonov.com/vidy-betona/gazobeton/krepezh-dlya-gazobloka. html

Как повесить телевизор на стену из газобетона?

Крепление даже лёгкого телевизора на стену должно быть надёжным. Техника недешёвая, чтобы в случае падения её можно было сразу заменить. Вдобавок, порча телевизора способна стать причиной возникновения пожара. Поэтому лучше не рисковать, а закреплять подобные предметы правильно.

Крепление телевизора на стену из газобетона

Действовать нужно следующим образом:

  1. Сделать в стене отверстие безударной ручной дрелью либо коловоротом.
  2. Вбить в него деревянную втулку диаметром 2–3 см.
  3. Вмонтировать в неё металлический крепёж.

Для увеличения сцепления дюбель можно посадить на специальный клей или любой герметик. Крепление получится надёжным и долговечным. Его можно использовать и тогда, когда требуется повесить шкаф на стену из газобетона. Главное — подобрать крепёжи соразмерно весу и габаритам мебели. И, конечно же, стоит задуматься перед тем, как вешать что-то тяжелое не на несущую стену, а на перегородку из газобетона.

Блок: 3/5 | Кол-во символов: 971
Источник: https://www.egaac.ru/blog/kreplenie-mebeli-i-texniki-na-stenu-iz-gazobetonnyix-blokov.html

Дюбель

Крепление для газоблока выполненное из дюбеля применяется для всех типов бетонных изделий. Традиционные виды крепежей для газобетонных стен:

  1. Дюбель-гвоздь, выполненный из стали входит в гильзу, при этом часть у основания раскрывается и врезается в структуру материала под определенным углом.
  2. Фасадный универсальный дюбель используется при крепеже профиля к газобетонной поверхности. Для дальнейшего монтажа панелей для фасада. Также элементы позволяют подвешивать навесные шкафы и полки.
  3. Нейлоновый универсальный распорный дюбель применяют для прикрепления легкой полки, гардины, плинтуса, выключателя, кабельных коробок.
  4. Дюбель рамный устанавливают при монтаже оконных и дверных коробов, навесных элементах мебели.
  5. Нейлоновый дюбель для газоблока используется с обычными саморезами при установке фасадных подсистем из дерева и металла, окна, двери, подвесного потолка, трубопровода и сантехнических приборов.
  6. Металлические дюбели с цинковым напылением предназначены для обширной области применения при работах с любыми ячеистыми бетонами. В том числе их можно применять прикрепление газоблока к стене.
  7. Стальной анкер для газобетонных блоков поможет решить такие задачи как крепеж тяжелых предметов – бойлер, кондиционер, подвесная труба, массивная навесная мебель.

Дюбели, изготовленные из оцинкованной стали в момент вкручивания шурупов раздвигают сегменты в стороны, что позволяет изделию надежно закрепиться в ячеистом материале.

Блок: 4/8 | Кол-во символов: 1444
Источник: https://betonov.com/vidy-betona/gazobeton/krepezh-dlya-gazobloka.html

Как повесить кухню на газобетон?

Для закрепления очень тяжёлых мебельных конструкций или бытовой техники бывает недостаточно шурупов, гвоздей, саморезов и подобных приспособлений. Чтобы на стену из газобетона повесить шкафы для кухонной посуды, желательно использовать химические анкеры.

Кухонный шкаф можно повесить на стену из газобетона

Устанавливать их нужно в таком порядке:

  1. Выполнить разметку, поскольку неточность в размещении крепления исправить будет почти невозможно.
  2. Сделать отверстие. Его дно слегка расширить колебательными движениями сверла.
  3. Выдуть из углубления строительную пыль. В горловину вставить втулку.
  4. Заполнить отверстие клеевой массой с помощью монтажного пистолета.
  5. Без промедления вставить в полость анкерный стержень и обязательно дать раствору затвердеть.

Чаще всего верхние шкафы в новых кухнях крепятся на стену с помощью монтажной рейки (планки), что позволяет более точно выставить все размеры и снизить нагрузку на отдельные точки крепления. Этот метод отлично подходит и для крепления к газобетонной стене, так как увеличивается количество точек установки анкеров.

Блок: 4/5 | Кол-во символов: 1101
Источник: https://www.egaac.ru/blog/kreplenie-mebeli-i-texniki-na-stenu-iz-gazobetonnyix-blokov. html

Крепежный анкер и способ установки будет зависеть от будущей нагрузки

  • когда производится монтаж подвесных полок в газобетоне, следует проделать отверстие обязательно под углом 90 градусов и вставить дюбель, в который потом вкручивается шуруп;
  • если стоит задача повесить не тяжелую картину или вмонтировать электрический выключатель будет достаточно применить обыкновенный саморез. Вкручивание нужно производить под углом 45 градусов к перегородке.

Для надежности крепежа тяжелых агрегатов, либо установки массивных дверей из металла, рекомендуется использовать химические анкеры. Это специальные капсулы, состоящие из синтетических смол и органических полимеров, способных замонолитить отверстие в перегородке из газоблоков и крепко удерживать в структуре стержень из металла и резьбовую часть.

Анкер механический

Механические анкеры для газобетонных блоков, называют «бабочками», это объясняется особенностью их конструкции. Края крепежных элементов, которые будут монтироваться в отверстия, расщепляются на части при вкручивании анкерного шурупа, в итоге анкер приобретает форму бабочки. С таким методом получается хорошая фиксация в заранее просверленном отверстии.

Болты либо резьбовые шпильки, которые вкручены в распорную часть анкера, могут расширить отверстие в газобетоне. Для предотвращения этого используют анкерный крепеж, который действует по механической особенности и имеет кромку, предотвращающую дальнейшее продвижение резьбовой части. Механические бабочки пользуются популярностью для надежного крепежа предметов на стены, которые возведены из газоблоков и прочих стройматериалов имеющих ячеистую фактуру.

Анкер химический

Когда на газобетонной поверхности нужно зафиксировать элемент, обладающий большим весом, применяют химические анкерные болты. Принцип работы такого клеевого анкера схож с принципом механического анкерного болта, отличие лишь в использовании клея при монтаже. Такая методика позволяет произвести высоконадежную фиксацию в пористых структурах – пенобетонные плиты, газосиликатные перегородки, пористые кирпичи.

Блок: 5/8 | Кол-во символов: 2051
Источник: https://betonov.com/vidy-betona/gazobeton/krepezh-dlya-gazobloka.html

Установка бойлера на стену из блоков

Используя такие крепления, можно повесить на газобетонные блоки даже бойлер. Химические анкеры отличаются самой высокой надёжностью, но рассчитывать только на них будет неправильно. Обязательно следует учитывать ещё и толщину стены. В случае с водонагревателем, она должна достигать не менее 25 см.

Если все описанные факторы учтены и соблюдена технология монтажа, то крепления не подведут: за сохранность мебели и техники переживать не придётся.

Блок: 5/5 | Кол-во символов: 489
Источник: https://www.egaac.ru/blog/kreplenie-mebeli-i-texniki-na-stenu-iz-gazobetonnyix-blokov. html

Порядок выполнения работ

  1. Подготовительные работы – при помощи дрели просверливается отверстие.
  2. Посадочное углубление очищается от пыли, рекомендуется применить небольшую кисточку либо медицинскую грушу.
  3. Установка патрона с химическим составом. В отверстие вставляют капсулу с клеевой массой или выдавливают клей из тубы.
  4. Анкерный стержень ввинчивают в отверстие.
  5. Бывает, что для полного застывания клеевого раствора понадобится выждать 48 часов. Кроме состава клея на длительность застывания влияет температура окружающей среды и прочие окружающие факторы.
  6. После того как состав затвердеет, производят установку гайки с шайбой.

Монтаж крепежного элемента легко выполнить собственноручно без привлечения квалифицированного мастера. В зависимости от назначения используют металлические изделия, которые имеют антикоррозийные покрытия и полимерные средства.

В клеевые смеси на основе полистирольных смол также не входит стирол, допустимо их использование при монтаже снаружи и внутри.

Клей изготовленный на основе эпоксидной смолы – популярное средство для установки анкерных болтов в газобетонных блоках, классом выше С20-25. Кроме арматурных стержней, крепежи распространены в таких сферах монтажа:

  • разных элементов на поверхностях стен, балках и дорожных ограждений, которые выполнены из бетона;
  • экраны, выполняющие функцию шумоизоляции;
  • различные технологические агрегаты.

Блок: 6/8 | Кол-во символов: 1377
Источник: https://betonov.com/vidy-betona/gazobeton/krepezh-dlya-gazobloka.html

Как правильно смонтировать дюбель-гвоздь для газобетона — пошаговая схема

Шаг 1: Правильно сверлим отверстие

Для того чтоб дюбель-гвоздь для газобетона плотно сидел в посадочном отверстии, его нужно правильно высверлить. Для этого берется сверло, меньше диаметра самого дюбеля на один миллиметр. К примеру, если у нас крепеж диаметром 8 миллиметров, отверстие нужно сверлить сверлом 7 миллиметров. Для металлического крепления нужно отверстие еще меньше, но не более 2 миллиметров. При сверлении отверстия перфоратором обязательно выключаем удар, но электрическая дрель гораздо эффективней справится с этой задачей, поэтому мы порекомендовали бы использовать ее.

Шаг 2: Устанавливаем крепеж в стену

Следующим этапом будет установка крепежа в готовое отверстие, начнем мы с пластикового варианта. Для того чтоб крепление плотно держалось в стене, его нужно аккуратно вкрутить на место монтажа. Для этого берем отвертку и закручиваем его до упора, на креплении есть специальные прорези под отвертку как крестовую, так и шлицевую. Металлическое изделие монтируем по-другому, мы просто вставляем его в посадочное отверстие и аккуратно забиваем молотком до упора, при этом стараемся не перекосить крепеж.

Шаг 3: Закручиваем саморез

Теперь, когда наш дюбель установлен, можно смело закрутить саморез или универсальный монтажный болт. Для этого также стоит воспользоваться отверткой и затянуть саморез на такую глубину, которая вам требуется. Категорически не рекомендуется пользоваться электрическим инструментом, так как по неосторожности механическое воздействие может повредить ваше крепление, провернув его вокруг своей оси, что не рекомендуется.

Блок: 6/6 | Кол-во символов: 1640
Источник: https://remoskop.ru/djubel-gazobetona-pustotelogo-kirpicha.html

Особенности клеевых смесей основанных на эпоксидной смоле

  1. Возможна эксплуатация в условиях с высокой влажностью, и в случае расположения крепежного элемента под водой.
  2. Используются для установки анкеров внутри здания и на наружных поверхностях.
  3. Такая методика не создает напряжение внутри элемента.
  4. Токсический стирол отсутствует.
  5. При монтаже можно применять резьбовые и гладкие крепежные системы.

Блок: 7/8 | Кол-во символов: 398
Источник: https://betonov.com/vidy-betona/gazobeton/krepezh-dlya-gazobloka.html

Резьбовые шпильки

В комплект с химическим анкером, предназначенным для газобетонных поверхностей, входит резьбовый элемент, размер диаметра составляет от 0. 5 см до 3 см, а стандартная длина равна до 38 см.

Как можно повысить надежность соединения? Для удобства применения резьбовой шпильки их поверхность рекомендуется покрывать специально предназначенным для этого раствором. На сторону сбоку наносят отметку для нужной глубины закладки, а подготовленная конструкция наконечника будет способствовать более тщательному перемешиванию клеевой массы.

Блок: 8/8 | Кол-во символов: 637
Источник: https://betonov.com/vidy-betona/gazobeton/krepezh-dlya-gazobloka.html

Кол-во блоков: 20 | Общее кол-во символов: 23170
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://betonov.com/vidy-betona/gazobeton/krepezh-dlya-gazobloka.html: использовано 7 блоков из 8, кол-во символов 7655 (33%)
  2. https://remoskop.ru/djubel-gazobetona-pustotelogo-kirpicha.html: использовано 6 блоков из 6, кол-во символов 8060 (35%)
  3. http://xn--80aklemhnhj. xn--p1ai/%D0%BA%D1%80%D0%B5%D0%BF%D0%B5%D0%B6-%D0%B4%D0%BB%D1%8F-%D0%B3%D0%B0%D0%B7%D0%BE%D0%B1%D0%B5%D1%82%D0%BE%D0%BD%D0%B0-%D0%B0%D0%BD%D0%BA%D0%B5%D1%80%D1%8B-%D0%B8-%D0%B4%D1%8E%D0%B1%D0%B5%D0%BB%D0%B8/: использовано 3 блоков из 4, кол-во символов 2263 (10%)
  4. https://www.egaac.ru/blog/kreplenie-mebeli-i-texniki-na-stenu-iz-gazobetonnyix-blokov.html: использовано 4 блоков из 5, кол-во символов 5192 (22%)

Крепеж на газобетон

Поскольку газобетон, как и все ячеистые бетоны, довольно мягкий стеновой материал, поверхности из газобетонных блоков плохо держат крепежный материал. К выбору крепежа стоит подойти особенно внимательно.

При выполнении соединений различных элементов с газобетонной поверхностью необходимо учитывать и то, что металлические детали при взаимодействии с бетоном могут разрушаться. Поэтому следует использовать только рекомендованные крепежи, которые создадут надежную и долговечную фиксацию.

При выборе способа крепления необходимо опираться на величину нагрузки на газоблоки. Легкие предметы крепятся к газобетону гвоздями и шурупами без специальных инструментов. Работающие на выравнивание гвозди должны быть клиновидными или такими, чтобы их крепление обеспечивалось за счет изменения формы концов гвоздей.

Шурупы для крепления на газобетонные блоки применяются с редкой резьбой по длине крепления. Тяжелые предметы (металлопрофиль для обрешетки, кухонные шкафы и другую мебель) необходимо крепить при помощи металлических и пластмассовых дюбелей с соответствующей несущей способностью.

Приведем наиболее популярные крепежные изделия, используемые для крепления в стену для газобетона.

Фасадные дюбели имеют удлиненную форму раскрытия и предназначены для сквозного монтажа в стену из мягких стеновых материалов (газобетон, пустотелый кирпич, керамзитобетон). Манжета фасадного дюбеля имеет цилиндрическую потайную форму. Тело дюбеля позволяет надежно крепить различные элементы фасадных конструкций и детали, имеющие большую толщину (деревянные планки, оконные рамы). Монтаж рекомендуется проводить при положительной температуре воздуха.

Рамный дюбель, традиционный крепежный элемент, применяется для сквозного монтажа в различные стеновые материалы (газобетон, пустотелый кирпич, керамзитобетон). Монтаж аналогичен монтажу фасадных дюбелей.

Гвоздь НЕМА состоит из специальной гильзы. Гвоздь может забиваться в основание непосредственно или после предварительного просверливания стенового материала. Гильза гвоздя имеет конструкцию, при которой в процессе забивания он, изгибаясь под углом, входит в материал основания.

Спиральные гвозди имеют специальную спиральную форму. При вбивании хорошо входят (ввинчиваются) в газобетон, не кроша и не разрушая его структуру. Изготавливаются из горячеоцинкованной стали, обладают стойкостью к коррозии. Спиральная форма гвоздей повышает прочность соединения в 4 раза по сравнению с обычными гвоздями.

Все крепежные элементы для фиксации к пеноблоку должны иметь антикоррозионную защиту, быть изготовлены из нержавеющей стали либо обработаны при помощи горячего цинка.

Нейлоновые анкеры имеют широкую резьбу на внешней поверхности, разработаны специально для надежного и прочного крепления различных конструкций в газобетон. Могут применяться в сочетании с универсальными шурупами, шурупами по дереву, шурупами с метрической резьбой.

Химический анкер представляет собой химическую клеящую массу (связующее вещество) между материалом основания стены и металлическим крепежным элементом. Это своего рода баллон или ампула со специальным клеящим раствором. При креплении металлического стержня синтетические смолы (клей) способны глубоко проникать в поры газобетона. После затвердевания связующее вещество способно крепко соединить анкер с основанием, образовывая в месте соединения монолитную конструкцию. Такой анкер состоит из смеси синтетических смол и органических полимеров.

Все крепежные элементы для фиксации к пеноблоку должны иметь антикоррозионную защиту, быть изготовлены из нержавеющей стали либо обработаны при помощи горячего цинка.

Базовые материалы для бетонных креплений

Купить якоря

Бетон

Бетон является наиболее часто используемым строительным материалом и используется примерно с 500 г. до н.э. По оценкам, только в 2006 году было использовано от 21 до 31 миллиарда тонн бетона, и это второе место после воды как наиболее используемого вещества в мире. Бетон представляет собой смесь множества ингредиентов: портландцемента, воды и некоторых видов как мелких, так и крупных заполнителей.Типичная смесь бетона состоит из 10-15% цемента, 5-8% воздуха, 10-20% воды и 60-75% заполнителей. Бетон податлив, когда он только что замешан. За счет химической реакции гидратации смесь затвердевает и набирает прочность. На самом деле бетон продолжает твердеть со дня заливки и никогда не останавливается.

Бетон может быть отлит на месте или отлит на заводе (сборный), а затем доставлен на строительную площадку для укладки. Сборный железобетон имеет ряд преимуществ, в том числе то, что он производится независимо от погодных условий, подвергается контролю качества с точки зрения точности размеров и свойств и производится с использованием точных и подотчетных методов.Монолитный бетон — это широко используемый метод для многих применений, от бетонных тротуаров до автомагистралей и небоскребов. Это также наименее дорогой и наиболее гибкий метод.

Прочность бетона на сжатие превосходна, но его прочность на растяжение относительно низкая. Бетон делится на две основные категории: бетон с нормальным весом и легкий бетон. Легкий бетон используется, когда важно уменьшить вес здания. Разница между обычным и легким бетоном заключается в весе заполнителя, используемого в смеси.Бетон нормального веса весит около 150 фунтов на кубический фут, а легкий бетон весит около 115 фунтов на кубический фут. Бетон может иметь прочность на сжатие в диапазоне от 2000 фунтов на квадратный дюйм до 20000 фунтов на квадратный дюйм.

Термин «зеленый бетон» описывает бетон, который не достиг своих заданных свойств. Обычно требуется около 28 дней после заливки бетона, чтобы он соответствовал ожидаемым свойствам. Размер заполнителя в бетоне влияет на удерживающую способность бетонных креплений.Бетон, залитый более плотными и твердыми заполнителями, имел тенденцию давать более высокие показатели прочности при растяжении.

Крепление к бетону относительно простое:

  1. Просверлить отверстие
  2. Поместите приспособление над отверстием
  3. Вставить бетонный анкер
  4. Установить анкер

Есть ряд соображений, которые необходимо принять во внимание, прежде чем сверлить и вставлять бетонный крепеж в бетон.Убедитесь, что анкер находится на расстоянии не менее 10-кратного диаметра от других бетонных анкеров и 5-кратного диаметра от всех неподдерживаемых краев. Всегда следите за тем, чтобы глубина заделки бетонного анкера соответствовала требованиям к минимальной глубине заделки для типа и диаметра используемого анкера. Убедитесь, что отверстие очищено от мусора, прежде чем вставлять и устанавливать анкер – для этого можно использовать сжатый воздух и проволочную щетку. Чтобы определить длину анкера, необходимого для конкретного применения, сложите минимальную требуемую заделку, толщину закрепляемого материала, а также место для гайки и шайбы.Сумма обеспечит минимальную длину анкера, который следует использовать.

Бетонные блоки (КМУ) или блок

Бетонные блоки, также известные как шлакоблоки, изготавливаются в виде сплошных блоков или блоков с полыми центрами. Бетонный блок с полыми центрами имеет уменьшенный вес и улучшенную изоляцию. Типичный размер блока 8 x 8 x 16 дюймов. Бетонные блоки высокой плотности изготавливаются из литого бетона, то есть портландцемента и заполнителя, песка и мелкого гравия.Блоки более низкой плотности, известные как шлакоблоки, изготавливаются с использованием шлака в качестве заполнителя. Эта смесь золы с портландцементом делает блоки легче по весу. Они могут быть дешевле, чем блоки, сделанные из песка или мелкого гравия в качестве заполнителя. Некоторые преимущества использования бетонных блоков в строительстве включают в себя: они долговечны, огнестойки и не требуют особого ухода. Недостатки использования бетонных блоков заключаются в том, что они трудоемки, тяжелы и впитывают влагу.

Горизонтальная арматура

Бетонный блок также может быть усилен вертикальными или горизонтальными связями.Горизонтальная связь изготовлена ​​из стали и размещена между рядами блоков в растворных швах. Вертикальная арматура обычно представляет собой стальную арматуру, помещенную в полый сердечник, который затем заполняется цементным раствором.

Крепление к бетонному блоку может производиться в самом блоке или в растворном шве. Бетонный блок является очень пористым материалом, и значения удерживающей способности могут сильно различаться. Расположение анкера в сплошной или полой части блока также повлияет на удерживающие значения, полученные в любом заданном приложении. При размещении анкера в растворном шве удерживающая способность будет зависеть от качества и количества раствора.

Кирпич

Кирпич обычно делают из глины. Некоторые кирпичи имеют пустотелые ядра, а другие сплошные. Кирпич чаще всего используется в качестве фасада здания, а не в конструкционных целях. В старых зданиях для несущих стен использовался кирпич, а полнотелые кирпичи разной ширины. Иногда для возведения стены использовалось три или/или четыре кирпича разной ширины.Большинство кирпичей очень твердые, абразивные и хрупкие, однако некоторые старые кирпичи очень мягкие.

Кирпич – древнейший строительный материал. Самому старому из когда-либо найденных кирпичей около 6000 лет. Кирпич стандартного размера составляет 2-1/4 дюйма x 3-1/2 дюйма x 7-5/8 дюйма. Когда кирпичи используются для фасада здания, они привязываются к основной конструкции с помощью кирпичных стяжек. Эти кирпичные связи изготовлены из стали и вставляются между рядами кирпичей, а затем механически крепятся к основной конструкции. При креплении тяжелых предметов к фасадной стене очень важно, чтобы предмет крепился к основной конструкции, а не к самому кирпичу.

Крепление к кирпичу может производиться в сам кирпич или в растворный шов. Блок является очень пористым материалом, и значения удерживающей способности могут сильно различаться. Размещение анкера в сплошной или полой секции блока будет влиять на удерживающие значения, полученные в любом заданном приложении. При размещении анкера в растворном шве удерживающая способность будет зависеть от качества и количества раствора.

Приступая к проекту крепления, важно понимать разницу в установке анкеров в разные материалы основания. Значения процесса и выдержки будут различаться в зависимости от используемого основного материала. Приведенная выше информация поможет вам определить, как использовать бетонные анкеры в вашем уникальном приложении.

Купить якоря

11 мая 2009 Майк Писторино

Стропила на дом из газобетона.

Как сделать крышу легче? Крепление анкерными болтами

Газобетон, как и пенобетон, имеет пористую структуру, что вызывает определенные трудности при монтаже мауэрлата. Поскольку установка мауэрлата обязательна на зданиях, возводимых из пенобетона, газобетона и так далее, ниже приведен ряд способов крепления мауэрлата к таким материалам.

Поскольку мауэрлат помогает удерживать кровлю на стенах здания, он должен быть надежно к ним закреплен.

Крепить мауэрлат к газобетону можно следующими способами:

  • стальная проволока . При кладке стен в два-три ряда между блоками прокладывается стальная проволока диаметром 0,6 миллиметра. После этого один конец проволоки просовывается в отверстие мауэрлата и скручивается с другим. Следует отметить, что длина укладываемого провода должна быть достаточной для хорошей фиксации мауэрлата. Рекомендуется укладывать количество проволоки, равное количеству стропил.
  • металлические шпильки . Такой способ крепления мауэрлата обычно используется на небольших постройках. Суть крепления заключается в следующем: за один ряд до конца стены между блоками укладываются шпильки с приваренными к ним металлическими пятаками не менее 5х5 сантиметров.
    После этого на шпильки через отверстия устанавливается мауэрлат и прижимается к стене гайками с шайбами. Длина шпилек над поверхностью стены должна быть равна толщине бруса мауэрлата плюс не менее 5 см, чтобы стянуть гайки с шайбами.Также рекомендуется укладывать шпильки с шагом 1-1,5 метра.
  • Анкерные болты . Крепление мауэрлата анкерными болтами к газобетону является одним из самых надежных из всех предложенных способов. Так как газобетон – хрупкий материал, необходимо соорудить армопояс для крепления мауэрлата анкерными болтами. Армопояс
    позволит не только закрепить мауэрлат, но и укрепить и надежно связать стены здания при снятии распирающей нагрузки с кровли. Строительство армопояса можно выполнить двумя способами:

При первом и втором способе применяют арматуру диаметром не менее 6 мм, которую укладывают в сооружаемый желоб и заливают бетоном. Заливку бетона для армопояса необходимо производить единовременно без перерыва по всему периметру несущих стен здания.

Перед заливкой армопояса бетоном необходимо прикрепить к его каркасу анкерные болты.Болты можно крепить вязальной проволокой или при помощи сварочного аппарата. Количество анкерных болтов не должно быть меньше количества стропил. После установки болтов и заливки армопояса через пару дней, когда бетон окрепнет, можно устанавливать мауэрлат.

Ни в коем случае нельзя прерывать армопояс, так как полностью теряется его скрепляющее действие и он не снимет распирающую нагрузку со стен от веса кровли.

Анкерные болты

необходимо устанавливать точно по резьбе так, чтобы они находились посередине балки мауэрлата.Независимо от способа крепления мауэрлата, под него необходимо укладывать гидроизоляционный материал.

Устройство армирующего пояса

Для сооружения армопояса потребуются следующие материалы:

  • Песок, щебень цементный марки М-400 для производства бетона.
  • Арматура диаметром от 6 до 12 мм для сооружения каркаса армопояса.
  • П-образные блоки или доски для изготовления опалубки.
  • Молоток и гвозди (для деревянной опалубки).
  • Бетономешалка, так как вручную качественно замешать раствор для бетона не получится.

Устройство армопояса состоит из следующих этапов:


Если для изготовления армопояса используется деревянная опалубка, то нижние балки, которыми он крепился к его стенам, остаются в бетоне. Этот факт никак не влияет на качество ремня, так что вам не о чем беспокоиться.Бетон для армопояса можно сделать самостоятельно или приобрести готовый – это облегчит его обустройство.

Подготовка деревянной конструкции

Для изготовления деревянной опалубки под армопояс потребуются следующие материалы:

  • Доска толщиной не менее 30 мм и высотой не менее 20 сантиметров.
  • Молоток и гвозди.
  • Деревянные палочки.
  • Ножовка.
  • Рулетка.

Также для удобства вместо молотка и гвоздей можно использовать отвертку с шурупами.

Сооружение деревянной опалубки для армопояса выполняется следующим образом:

  • По ширине стены уложено деревянных бруска на расстоянии 1 метра друг от друга.
  • После укладки брусков к ним крепятся доски с обеих сторон стены.
  • Сверху из досок скрепляются между собой деревянные бруски также на расстоянии 1 метра друг от друга.
  • Установленные доски на стыках необходимо надежно связать между собой с помощью деревянных брусков или небольшого куска доски.

Как крепить мауэрлат к газобетону?

В случаях, когда конструкция армопояса невозможна, крепление мауэрлата осуществляется следующими способами:


Для крепления мауэрлата механическими анкерами потребуются следующие инструменты:

  1. Перфоратор.
  2. Клиновые анкеры.
  3. Специальный насос для удаления стружки из отверстия.

Крепление мауэрлата механическими анкерами состоит из следующих этапов:

  1. В заранее отмеченных местах на стене сверлятся отверстия.
  2. Готовые скважины очищаются от бетонной стружки специальным насосом.
  3. Клиновые анкеры
  4. вставляются в отверстия и затягиваются.
  5. После установки анкеров на стены необходимо уложить гидроизоляционный материал и можно устанавливать мауэрлат.

С помощью клиновых анкеров можно безопасно и быстро установить мауэрлат. Единственный минус такого способа крепления мауэрлата цена анкеров примерно от 2500 рублей часть.

  • Химический способ крепления мауэрлата. Для крепления мауэрлата химически используются жидкие анкеры (химические анкеры). Химический анкер представляет собой жидкую смесь полимерных синтетических смол, поставляемую во флаконах под пистолет в качестве герметика.
    Клеевая масса анкера глубоко проникает в структуру материала и надежно крепит металлический элемент к стене.

    Преимущество химических анкеров в том, что они не создают эффекта разрыва, как у механических, эта особенность позволяет использовать их хрупкие материалы, такие как газобетон, ракушечник и др.

Для установки мауэрлата с химическими анкерами необходимы следующие инструменты:

  1. Перфоратор.
  2. Сверла по бетону.
  3. Пистолет под капсулу жидких анкеров.
  4. Капсула с жидким якорем.
  5. Металлические анкерные болты.
  6. Компрессор для подачи сжатого воздуха.
  7. Гайки с шайбами.
  8. Плотные перчатки для защиты рук от контакта с клеевой смесью.

Вместо компрессора можно использовать специальный насос для очистки скважины от мусора.

Способ крепления мауэрлата химическим способом состоит из следующих этапов:

  1. На последнем ряду стены , где будет установлен мауэрлат, необходимо просверлить отверстие диаметром чуть больше анкерного болта.
  2. Из готового отверстия в стене удалите пыль и бетонную стружку. Это можно сделать, продув всю пыль и грязь сжатым воздухом с помощью компрессора.
  3. В очищенное отверстие пистолетом необходимо залить клеевую смесь анкера, а затем вставить его металлическую часть. Отверстие необходимо заполнить клеевой смесью на 60% во избежание ее вытекания при вставке анкерного болта.
  4. Через 45 минут после установки химических анкеров можно устанавливать мауэрлат.

Количество химических анкеров должно как минимум соответствовать количеству стропил. Отверстия под мауэрлат необходимо просверлить в середине блока глубиной 70% от его высоты.

Также не рекомендуется проводить сварочные работы с металлической частью химического анкера, так как высокая температура разрушает полимерную смолу композиции. Химический анкер имеет длительный срок службы более пятидесяти лет и высокую устойчивость к атмосферным воздействиям.

Суммировать

  • Для надежного и качественного крепления мауэрлата к газобетону необходимо использовать армопояс.
  • Опалубка для армопояса может быть изготовлена ​​из досок или П-образных блоков.
  • Армопояс помимо крепления мауэрлата обеспечивает снятие распирающей нагрузки со стен от веса кровли.
  • В случаях, когда по приложению невозможно крепление мауэрлата к газобетону с помощью механических или химических анкеров.
  • Вне зависимости от типа крепления мауэрлата при монтаже необходимо укладывать гидроизоляционный материал.

Одним из важнейших нюансов технологии строительства дома из газобетона является крепление мауэрлата. Характеристики блоков не позволяют выдерживать высокие точечные нагрузки; без принятия конструктивных мер стены просто рухнут. Правильно выполненное крепление подразумевает укладку армопояса, этот этап пропускать не рекомендуется. При невозможности ее организации мауэрлат непосредственно соприкасается со стеной и фиксируется проволокой, анкерами, шпильками или дюбелями.Метод определяется заранее; при отсутствии опыта данный вид строительных работ лучше доверить специалистам.

Возможные способы крепления

В зависимости от типа схемы обвязки выбирается один из двух вариантов крепления мауэрлата к газобетону: заливка монолитного железобетонного пояса по всему периметру здания или размещение крепежных элементов непосредственно в кладке или блоках. Первый способ, помимо обеспечения максимальной надежности, способствует перераспределению нагрузок, выравниванию стен и защите их от деформаций, в том числе усадочных.Наличие армопояса обязательно при строительстве в районах с сейсмической активностью, возведении домов из газобетона выше одного этажа, использовании тяжелых кровельных материалов, крыш сложной формы.

Стандартная инструкция по его закладке включает следующие шаги:

  • Подготовительные: расчет креплений и выбор интервала между ними. Главным ориентиром является схема расположения стропил: при равном количестве точек крепления к мауэрлату не должны совпадать с местами закручивания шпилек.
  • Укладка П-образных блоков поверх последнего ряда по всему периметру газобетонной стены. Они выполняют роль опалубки, рекомендуемая ширина от 25 см.
  • Сборка арматурного каркаса из стержней толщиной 10 мм. На данном этапе планируется укладка шпилек для крепления мауэрлата с интервалом не более 1 м, строго вертикально, с проволочной привязкой к основным рядам. Особое внимание уделяется углам, в этих местах металлические прутья загибаются на длину не менее ширины ремня.Аналогичные действия повторяются по всему периметру несущих стен, включая фронтоны и перегородки.
  • Организация теплоизоляционного слоя из уплотненного пенополистирола. Ее размещают ближе к внешнему краю газобетонной стены.
  • Заливка внутренней полости бетоном марки по прочности не ниже М200, уплотнение, удаление излишков и тщательное выравнивание верхнего слоя. Укрытие полиэтиленом и стандартная влагозащита в первые дни.

К следующему этапу обвязки мауэрлата к стенам из газобетона можно переходить через неделю. Снимаются все опалубочные конструкции (используются при заливке монолитной железобетонной подушки по всему периметру и ширине, такая конструкция характерна для кирпичной кладки, но иногда применяется и для газосиликатных домов). Далее, поверх верхней стороны, соприкасающейся с будущим мауэрлатом, укладываются или обмазываются 2 слоя гидроизоляции, этот этап пропускать нельзя.Места крепления отмечаются на хорошо просушенном деревянном брусе, обработанном антисептиками и антипиренами. Проще всего это сделать, прикрепив его к армопоясу поверх шпилек и ударив по нему кувалдой, отверстия просверливаются по диаметру стержней (не менее 14 мм). После этого остается только прикрепить мауэрлат к газобетонной стене и стянуть его гайками или шайбами.

Финальные этапы работ сложно выполнить самостоятельно, потребуются силы минимум 2-х человек.Помимо капитальных стен армопояс монтируется на любые участки, на которые опираются элементы кровли (например, коньковые стойки или ложа). При отсутствии опыта стоит посмотреть видео-инструкцию на тему «как правильно крепить мауэрлат». Если необходимо устранить ошибки, возникшие в процессе кладки, лучше обратиться к специалистам, хотя бы за консультацией. Установка стропил возможна только после завершения всех работ по креплению мауэрлата и проверке качества соединений.

Как крепится мауэрлат к стене при отсутствии армопояса?

Укладка монолитной ленты своими руками не всегда возможна; в некоторых случаях прибегают к другим способам связывания пучка. Проще всего проложить 3-4 ряда до верха стальной проволоки между блоками. Его длина подбирается с учетом сечения мауэрлата: в сложенном пополам ее должно хватить на обхват и скручивание. Шаг зависит от расстояния между стропильными конструкциями.На этот вариант часто ссылаются при креплении бруса к стене. одноэтажный дом из газобетона.

Для легких и малогабаритных зданий насадка мауэрлата на резьбовых шпильках из оцинкованной или нержавеющей стали. Их монтируют в кладку в 1-2 ряда до верхнего края, минимально допустимое заглубление таких изделий в газобетонную стену в 2 раза больше высоты блока. Стандартная длина шпилек – в пределах 1 м, диаметр – от 8 до 24 мм. При необходимости выступающие участки затем обрезаются.

Крепление мауэрлатного бруса деревянными дюбелями возможно как с укладкой армопояса, так и без него. Представляют собой длинные пробки, обработанные антисептиками и хорошо просушенные. Их монтируют в газобетонную стену ближе к верхнему краю и соединяют с мауэрлатом посредством скоб. Альтернативным вариантом является их укладка между блоками, количество штук не меньше количества стропил.

Высокая надежность крепления обеспечивается с помощью анкеров: механических или химических.В первом случае способ заключается во ввинчивании в газобетон распорных дюбелей сечением 12-14 мм. Второй – в использовании химических анкеров (капсульных или в виде тубы с составами на основе полимерных смол). Минимальная глубина закладываемого отверстия – 2 ряда кладки.

Основным преимуществом анкеровки является возможность крепления мауэрлата без сложных организационных мероприятий в процессе кладки газоблоков, ее достаточно легко осуществить своими силами.Однако наилучшие результаты наблюдаются при максимально неподвижных метизах, то есть либо уложенных одновременно с армопоясом, либо закрепленных с помощью химических составов (в последнем случае сварка вблизи стыков запрещена). К недостаткам метода можно отнести высокую стоимость: из всех технологий крепление без армопояса обойдется дороже всего, и чем оно надежнее, тем выше будут итоговые затраты.

К нарушениям технологии крепления мауэрлата при проведении работ своими руками относятся:

  • Отсутствие гидроизоляционного слоя между брусом и верхней частью стены.Предпочтение отдается современным битумно-полимерным мастикам, бюджетным вариантом является рубероид, полиэтиленовая пленка для этих целей не подходит из-за низкой прочности. Минимальное количество слоев гидроизоляции 2.
  • Посадка мауэрлата, не обработанного антисептиками (соприкасающаяся сторона остается незащищенной) или использование мокрой древесины.
  • Установка анкеров или шпилек под углом, соединение ненадежное.
  • Неправильно подобранная арматура для каркаса, отсутствие нахлеста (рекомендуемый минимум при необходимости продолжения стержней 20 см), плотное прилегание металла к стенам из газобетона (пластиковые подставки хорошо подходят для обеспечения требуемых 5 см) .

При использовании необработанной древесины мауэрлат фиксируют гайкой, надежность креплений периодически проверяют, при необходимости подтягивают. Эту операцию проводят не реже одного раза в год в течение 4-5 лет, до окончания усадочных процессов. Полностью просохший и хорошо укоренившийся брус практически не нуждается в подтяжке; его обследуют в целях профилактики.

При устройстве скатной крыши монтаж стропильной системы нельзя производить непосредственно на стены здания.Необязательным элементом, воспринимающим нагрузки от стропил и передающим их на стены, будет мауэрлат. Обычно это специальный брус, который укладывается по периметру стен. Так как он принимает на себя серьезную нагрузку от крыши, очень важно надежно закрепить мауэрлат на стене. В случае с кирпичными или бетонными стенами все просто и понятно. Но как крепить мауэрлат к газобетону без армопояса, ведь сам газоблок достаточно рыхлый и пористый, поэтому не может обеспечить прочную фиксацию крепежа? Об этом мы и поговорим в нашей статье.

Функциональное назначение мауэрлата

Обычно для изготовления мауэрлата используется тот же материал, что и для стропильной системы. Чаще всего его делают из деревянного бруса. Однако если стропильная система выполнена из металла, то эту конструктивную часть можно выполнить из швеллера или двутавра.

Обычно этот элемент изготавливается из следующих материалов:

  • Брус деревянный сечением 100х100 мм, 150х150 мм или 200х300 мм. Бар изготовлен из древесины лиственных пород и проходит обязательную антисептическую обработку.Изделие укладывается по периметру на стены конструкции. Стыки фиксируют гвоздями или прямым замком. В частном строительстве чаще всего используется деревянная конструкция крыши.
  • Реже для этих целей применяют прокатные профили — швеллер с П-образным сечением или двутавр с Н-образным сечением. Высота профиля определяется расчетным путем и может быть в пределах 70-120 мм.

К стенам крепится брус или стальная балка. При этом для них могут использоваться разные способы крепления.Далее стропильные ноги опираются на мауэрлат. Они оказывают нагрузку на этот элемент, который, в свою очередь, равномерно распределяя ее, передает на стены здания. Кроме того, эта балка удерживает стропильную систему от смещения.

Важно: поскольку газобетон плохо переносит длительные точечные нагрузки, постепенно разрушаясь, поверх стен перед укладкой мауэрлата рекомендуется возводить монолитный армированный пояс.

Однако существуют способы укладки этого конструктивного элемента на газобетонные стены без армопояса.Также стоит помнить, что верхний край мауэрлата должен располагаться на высоте не менее 30-50 см от поверхности пола. Это обеспечит эффективную вентиляцию подкровельного пространства, а также облегчит осмотр и ремонт кровельных конструкций.

Способы монтажа

Крепление мауэрлата к газобетону намного сложнее, чем к кирпичной стене.

Крепление мауэрлата к газобетону намного сложнее, чем к кирпичной стене. Как правило, это изделие укладывается на расстоянии 50 мм от внешнего края стены. Для крепления мауэрлата можно использовать следующие виды крепежа:

  • стальная проволока;
  • анкерный крепеж
  • встроенный в кладку;
  • специальные химические анкеры;
  • Стальные штифты
  • .

Важно: для крепления опорной балки к армированному поясу или кирпичным стенам используются анкеры.

После установки бруса стропильная нога притягивается к стене с помощью скрутки из скрученной металлической проволоки диаметром 3 мм.Для фиксации проволоки ниже бруса монтируется стальной коротыш 6 см. Вместо этого проволоку можно закрепить на плитах перекрытия. При монтаже сложной кровли рекомендуется выполнять железобетонный пояс, который придаст зданию дополнительную жесткость и более равномерно распределит нагрузку от кровли на стены дома.

Для связывания отдельных деталей мауэрлата в единую конструкцию применяют косой срез с последующим креплением гвоздями, шурупами или болтами. Для усиления угловых частей конструкции используются стальные пластины и скобы.

Использование проволоки для крепления балки

Если для крепления мауэрлата используется проволока, то об этом необходимо позаботиться еще на этапе кладки стен. Проволоку необходимо укладывать в кадку стен при выполнении нескольких последних рядов. При этом соблюдается следующая последовательность действий:

  1. При кладке газобетонных блоков за два-три ряда до окончания кладки стен между элементами прокладывается стальная проволока сечением 6 мм, состоящая из нескольких более тонких проволок, скрученных между собой.
  2. При этом средняя часть крепежа вставляется в кладку. Его концы должны выступать из стен. Длина этих концов должна быть такой, чтобы проволока могла свободно оборачиваться вокруг укладываемого бруса.
  3. Количество используемых тросов должно быть равно количеству установленных стропил.

Фиксация штифтами

Крепление мауэрлата к стене из газобетона шпильками допускается при устройстве легких крыш на малогабаритных домах. Материалы, используемые для формирования кровельного пирога, должны быть максимально легкими и не передавать значительных нагрузок на остальные конструктивные части здания.

Эта техника как нельзя лучше подходит в том случае, когда нет возможности экипировать бронепояс. В такой ситуации в роли армирующего пояса будет выступать сам брус. Этот способ вызывает довольно противоречивые отзывы специалистов, но на практике он отлично себя зарекомендовал, обеспечив высокую надежность и устойчивость кровли.

Для крепления балки к газобетону потребуются следующие элементы:

  • шпильки маркировки SRT-12, именуемые «ласточкин хвост»;
  • деревянный брус сечением 20х30 см (размеры этого элемента зависят от толщины наружных стен).

Работы выполняем в следующем порядке:

  1. Сверлим отверстия в стенках газоблока с шагом 100-150 см.
  2. Вставляем шпильки в отверстия и фиксируем цементным молочком или безусадочным раствором.
  3. Далее необходимо выполнить гидроизоляцию. Для этого на стены укладываются два слоя рубероида. В местах расположения шпилек в материале необходимо просверлить отверстия, обеспечивающие его плотное прилегание к стенам. Гидроизоляция защитит деревянный брус от насыщения влагой и последующего гниения, которое может исходить от стен.
  4. С таким же шагом, как устанавливались шпильки, в мауэрлате сверлятся отверстия подходящего для шпилек диаметра.
  5. Затем балка устанавливается на шпильки поверх гидроизоляции, устанавливаются шайбы и стягиваются гайками.
  6. После монтажа балки концы, в которых стыкуются отдельные фрагменты балки, стягиваются скобами из кованой стали.
  7. Теперь можно приступать к монтажу стропильной системы.

Если шпильки монтируются в армопояс, то работаем так:

  1. Перед началом заливки армопояса в него укладывают шпильки с шагом не более 100 см.
  2. Крепятся вязальной проволокой к арматурному каркасу ремня.Вместо проволоки для фиксации шпилек можно использовать пластиковые стяжки.
  3. Проверяется точность установки шпилек по горизонтали и вертикали.
  4. Заливается бетон в опалубку армопояса.
  5. После застывания подготовленный брус надевается с отверстиями на выступающие концы шпилек и притягивается к поверхности гайками.

химический анкер

Этот продукт также называют жидким дюбелем, инъекционной массой или клеевым анкером.По сути, это клей с высокими клеящими характеристиками, который изготавливается на основе синтетической полимерной смолы. Благодаря химическому анкеру можно прочно скрепить металлический стержень и основание.

Важно: В отличие от других крепежей жидкий дюбель не создает в материале растягивающих напряжений, что особенно опасно для хрупкого газобетона по краям стен.

В отличие от механических анкеров, фиксация которых основана на использовании сил трения и расширения дюбеля из полимеров, химический анкер фиксируется за счет того, что клей проникает в поры газобетона на значительную глубину и прочно фиксирует стержень в стене.

Установка химического анкера осуществляется в следующей последовательности:

  1. Сначала вдоль анкера просверливается отверстие. Однако его размер должен быть немного больше, чем у обычного анкерного болта.
  2. С помощью специальной щетки или сжатого воздуха из канала удаляют пыль, мусор и металлическую крошку.
  3. В подготовленное отверстие в стене заливается специальный химический клей.
  4. После этого туда вставляется стальной стержень — шпилька с резьбой М 12-14.Также для этих целей можно взять кусок арматуры подходящего диаметра.
  5. Клеевой состав набирает необходимую прочность за 20 минут при условии, что температура окружающей среды составляет около 20°С.
  6. После отверждения химическим составом стержень надежно фиксируется в стене. При этом прочность крепления намного выше, чем у механического способа.

Преимущества использования жидкого дюбеля:

  • Срок службы таких креплений более 50 лет.
  • Этот способ фиксации можно использовать на краю стены, не опасаясь, что он может треснуть.
  • Крепеж
  • обладает достаточно высокой химической стойкостью.
  • Крепление допускается производить на мокрый материал, то есть монтаж можно проводить даже в дождливую погоду.
  • Работы по монтажу мауэрлата и обустройству кровли можно выполнять без применения армированного пояса, так как химический анкер намного надежнее фиксируется в хрупком материале, чем механический дюбель.
  • Этот метод идеально подходит для работы с газобетоном.
  • Глубина отверстия может быть меньше, чем при установке механического анкера, который необходимо углубить на 2-3 ряда кладки.

Единственным недостатком данного способа фиксации является то, что сварку нельзя производить стержнем, прикрепленным к жидкому дюбелю, так как при нагревании полимерный материал разрушается, снижается прочность фиксации.

Механический анкер (анкерный болт)

Это довольно распространенный способ крепления бруса к стенам. Анкерный болт состоит из следующих частей:

  • внешняя прокладка;
  • стержень с внутренней резьбой.

Фиксация происходит за счет того, что в момент навинчивания гайки на стержень распорная конструкция деформируется таким образом, что надежно фиксирует изделие в просверленном в стене отверстии.

Работы по установке механического анкера выполняются в следующем порядке:

  1. По периметру стен укладывается подготовленный брус.
  2. Далее по всей длине этого изделия сверлятся отверстия для установки анкерных болтов. Расстояние между лунками 1 м. Важно постараться, чтобы места установки анкеров приходились на углы здания и место стыка двух концов бруса.
  3. После этого с помощью дрели в стенах просверливаются отверстия через подготовленные в мауэрлате отверстия на глубину, равную длине анкера. При этом не допускается делать глубину анкера менее 2 и даже 3 рядов кладки.
  4. В отверстие установлен анкерный болт. Для этих целей лучше брать изделия длиной не менее 50 см с резьбой М 12 или 14.
  5. После этого надевается шайба и туго закручивается гайка. В результате стальной или пластиковый дюбель разжимается настолько, что плотно вдавливается в материал и фиксирует болт в стене.

Схема крепления стропил

Мауэрлат — часть кровли любого строения, представляющая собой брус, уложенный сверху наружной стены по всему периметру.

Его назначение – равномерное распределение нагрузки от кровельной системы по всей поверхности несущих стен. Он может быть изготовлен из дерева или металла. В случае использования металлического мауэрлата берутся готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надежно закреплен. Есть два способа: крепление мауэрлата к газобетону без армопояса и с армопоясом.

Крепление для мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, нужно понимать, что он не сможет выдержать нагрузки стропильной системы и кровли, поэтому обязательно создание армопояса.

Назначение и размеры армопояса

Армопояс — замкнутая конструкция из железобетона, проходящая по периметру конструкции. Назначение армопояса:

  • предотвращение деформации несущих стен;
  • придающий дополнительную жесткость конструкции из газобетона;
  • равномерное распределение нагрузки по поверхности стен.

Армопояс по сути является основой для кровельной системы.Размеры армопояса зависят от ширины стен; для газобетона ширина армопояса составляет примерно 25 см, при этом крайний ряд выкладывается П-образными блоками, которые в дальнейшем будут играть роль опалубки для заливки бетонного раствора.

Важно! Армояс должен быть сплошной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Технология устройства армопояса:

  1. Устройство опалубки по периметру здания.
  2. Создание армопояса из бетонных блоков.
  3. Армирующая рама в сборе.
  4. Установка шпилек для крепления.
  5. Заливка бетонных блоков.
  6. Снятие опалубки после застывания бетона.

После того, как армопояс готов, а опалубка снята, можно приступать непосредственно к креплению мауэрлата.

Как крепить мауэрлат к газобетону

От правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть изготовлен из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата используются металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет выполнен из деревянных брусьев. Сечение балок зависит от расчетной нагрузки, типа крыши и диаметра стропильных балок.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные балки антисептическим раствором, защищающим древесину от насекомых и гниения. Также желательно обмотать брусья слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломачту. Эти материалы не утяжелят конструкцию и создадут слой дополнительной влагоизоляции.

Крепление мауэрлата

к газобетонным стенам осуществляется с помощью анкеров, шпилек или металлической проволоки. При укладке балок необходимо соединить их в местах стыков металлическими скобами.

Схема крепления со шпильками (справа) и кронштейнами (слева)

Далее необходимо крепить стропила к мауэрлату.Соединение происходит врубкой, врезкой, запилом, но оно должно занимать не более 25% бруса. Крепление осуществляется с помощью саморезов, болтов, уголков, металлических пластин и монтажной пены.

Основные способы крепления, начиная с наиболее предпочтительного:

  • Шпилька. Этот вид крепления можно использовать в строительстве как простых одноэтажных зданий, так и подсобных помещений: бань, летних кухонь, гаражей, хозяйственных построек, небольших дачных домиков. Этот способ крепления шпильками является предпочтительным для большинства зданий.
  • Крепление химическими анкерами. Балки крепятся к газобетону специальным химическим клеем: «жидким дюбелем», клеевым анкером и т. д. Состав основан на полимерах и содержит клеи в виде синтетических смол. В газобетонной стене делается отверстие как для обычного анкера, которое заливается клеем, затем в подготовленное отверстие вставляется стержень (арматура), на который затем устанавливается мауэрлат.Прочность такой конструкции довольно высока, однако при большом периметре мауэрлата такой способ будет дорогим.
  • Крепление стальной проволокой. Этот способ можно использовать, если еще на этапе кладки стен между газобетонными блоками проткнута металлическая проволока. В мауэрлате делаются отверстия, куда вставляется проволока и производится обвязка. Очень важно, чтобы количество жгутов проводов было не меньше количества поддерживаемых стропил.

Крепление мауэрлата к газобетонной стене без армопояса

В соответствии со СНиП крепление без предварительного армопояса допускается только в исключительных случаях. Газобетон не является достаточно прочным материалом и не выдержит распорной снеговой нагрузки, а также динамической ветровой нагрузки, поэтому армопояс обязателен!

В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без армопояса. Это значительно удешевляет и ускоряет строительство. Однако это возможно при следующих условиях:

  • в качестве основы используется легкий деревянный брус сечением не более 20 см;
  • брус будет усилен металлическими элементами: замками, гвоздями, металлическими профилями;
  • снеговые и ветровые нагрузки незначительные в вашем регионе;
  • конструкция стропильной системы исключает распорные нагрузки.

Мауэрлат располагают на расстоянии 0,5–1 см от наружного края несущей стены, а для его крепления на газобетон используют шпильки, химические анкеры или стальную проволоку.

Монтаж мауэрлата на газобетон достаточно прост. Первостепенную роль играет тщательная подготовка всех составляющих: деревянные балки, крепеж, арматурный каркас, надежная гидроизоляция. Давайте посмотрим на порядок работы.

Крепление мауэрлата к газобетону

Перед непосредственным креплением мауэрлата следует подготовить основание. Армирующий пояс – обязательное условие для обустройства кровли, если стены выполнены из газобетона или любого подобного материала.

Лента обвязочная железобетонная предотвращает продавливание газобетонных блоков и позволяет равномерно распределять динамические и статические нагрузки, распространяющиеся от кровли, на всю площадь стены.

Устройство армирующего пояса

Минимальный размер бетонной полосы 200х150 м. Он скреплен со стенками внутренней поверхности.

Этапы установки :

  • построить опалубку по периметру дома. Фронтоны обрабатываются обязательно;
  • П-образных блоков создают железобетонный пояс;
  • каркас собирается из арматуры толщиной 10 мм. Арматура должна выступать на 4 см;
  • для жесткого крепления мауэрлата к газобетону устанавливаются резьбовые шпильки с интервалом 1 м. Их диаметр составляет 14 мм;
  • блоков залиты бетоном марки М-200;
  • через неделю можно снимать части опалубки и крепить мауэрлат.

Важно : на этапе подготовки к началу работ строители обязаны рассчитать количество шипов и будущее расстояние между ними. Места крепления деревянной конструкции к стропилу и места соединения с армирующим поясом следует размещать в разных местах. Проверьте, чтобы количество стропильных ног и нагелей было одинаковым.

Подготовка деревянной конструкции

Бруски перед установкой обрабатываются антисептиками предотвращающими гниение древесины.Бревно или брус сечением 100х100 мм или 150х150 мм оборачивают гидроизоляционным материалом. Для этой цели подойдет битумно-полимерный гидроизоляционный материал. Рубероид не используется.

Качественные материалы создадут прочную конструкцию. Дерево не должно иметь сучков и трещин. Влажность должна соответствовать строительным нормам.

Если строитель использует «сырую» древесину, должна быть предусмотрена возможность регулировки анкерной гайки .

Эта операция выполняется один раз в год в течение 5 лет.В этот период происходит интенсивная усушка влажной древесины. По мере высыхания брусков надо будет все меньше и меньше затягивать гайку.

На этом фото хорошо виден один из способов крепления мауэрлата на газобетонные стены.

Как крепить мауэрлат к газобетону?

Используйте анкер с шайбой и гайкой. Форма анкера: Т- и Г-образная. Резьба: М12 или М14. Согласно международным строительным нормам, в сейсмических районах между соседними анкерами шаг не должен превышать 1 — 1.2 м.

Механическая застежка типа

Процедура :

в подготовленные отверстия вставляются дюбеля
  • ;
  • прикрутить крепеж;
  • зубья гарпуна плотно запрессованы в газобетон;
  • поверхность расширяется;
  • конструкция надежно фиксируется.

Отличный вариант установка мауэрлата на газобетон имеет только один недостаток — дороговизна. 1 анкер и специальный дюбель с гарпуном стоит более 3 тысяч рублей.

Еще одно видео о том, как крепить мауэрлат к газобетону.

Установка мауэрлата

Еще один способ используется для прочной фиксации мауэрлата в газобетонных стенах. Потребуется химическая капсула . Его стоимость намного ниже – 150 рублей. за единицу.

Надежная фиксация конструкции достигается за счет проникновения химических веществ в поры материала. Дополнительно бетонная поверхность получает тепло- и гидроизоляцию.

Заключительный этап

После установки мауэрлата на газобетон переходите к монтажу конструкции крыши .Есть два способа.

Первый вариант

  • в борта, запили на 1/3 глубины борта;
  • гвозди
  • и металлические уголки позволяют надежно крепить стропила;
  • гвоздей (2 шт.) забиваются крест-накрест с боков;
  • сверху вбивается дополнительный гвоздь;
  • Крепежные уголки
  • окончательно фиксируют стык.

Второй вариант

  • в стропилах не запиливают;
  • снизу подшита специальная опорная планка, упирающаяся в мауэрлат;
  • Вбивается
  • гвоздей, как и в первом варианте.

Опорный стержень имеет длину 1 м. Второй вариант подходит для стропил с небольшой высотой.

Крепление стяжки может осуществляться только после точных расчетов и подготовки качественных материалов. Покупка брусков ненадлежащего качества При повышенной влажности может нарушиться целостность конструкции.

Для крепления мауэрлата к газобетонной стене используйте анкеры со специальными дюбелями или химический метод монтажа. Обязательно в комплекте теплоизоляция армирующего пояса из экструдированного пенополистирола.

Соблюдение требований позволит надежно закрепить мауэрлат и создать прочную стропильную конструкцию.

DEWALT DFM3450100 — Анкеры для газобетона

DeWALT DFM3450100 — Анкеры для газобетона | Мистер Рабочий™

https://www. misterworker.com/en-us/dewalt/gasbeton-anchors-tcc/8124.html

Сэкономьте 35%

Мистер Рабочий™ Цена

$ 9,52 Цена без НДС?

Цена по прейскуранту

$ 14,63 Сэкономьте 35%

Мистер Рабочий™ Цена

9 долларов.52 Цена без НДС? Сэкономьте 35%

Мистер Рабочий™ Цена

$ 9,52 Цена без НДС?

Цена по прейскуранту

$ 14,63 Сэкономьте 35%

Мистер Рабочий™ Цена

$ 9,52 Цена без НДС?

Код EAN: 75352109886

Информация: Съемное безнатяжное крепление для газобетонных блоков Спиральная резьба обеспечивает плотное прилегание к блоку без отслаивания оштукатуренной поверхности. Прерванная нить…

Информация:
Съемное безнатяжное крепление для газобетонных блоков
Спиральная резьба обеспечивает плотное прилегание к блоку без отслаивания оштукатуренной поверхности
Прерванная резьба обеспечивает удаление отходов для облегчения монтажа

Описание:
Съемное безнатяжное крепление для газобетонных блоков
Спиральная резьба обеспечивает плотное прилегание к блоку без отслаивания оштукатуренной поверхности
Прерванная резьба обеспечивает удаление отходов для облегчения монтажа

Информация:
Съемное безнатяжное крепление для газобетонных блоков
Спиральная резьба обеспечивает плотное прилегание к блоку без отслаивания оштукатуренной поверхности
Прерванная резьба обеспечивает удаление отходов для облегчения монтажа

Описание:
Съемное безнатяжное крепление для газобетонных блоков
Спиральная резьба обеспечивает плотное прилегание к блоку без отслаивания оштукатуренной поверхности
Прерванная резьба обеспечивает удаление отходов для облегчения монтажа

Отзывы Анкеры Gasbeton

Нет отзывов о товаре Анкеры Gasbeton

Аналогично DeWALT DFM3450100

Другие клиенты также купили

%PDF-1. 3 % 166 0 объект > эндообъект внешняя ссылка 166 74 0000000016 00000 н 0000002386 00000 н 0000002672 00000 н 0000003646 00000 н 0000003696 00000 н 0000003746 00000 н 0000003796 00000 н 0000003843 00000 н 0000003893 00000 н 0000003965 00000 н 0000004015 00000 н 0000004129 00000 н 0000010706 00000 н 0000017133 00000 н 0000023309 00000 н 0000023406 00000 н 0000023552 00000 н 0000023649 00000 н 0000023795 00000 н 0000031259 00000 н 0000031633 00000 н 0000032188 00000 н 0000032216 00000 н 0000032307 00000 н 0000032840 00000 н 0000032928 00000 н 0000033285 00000 н 0000041317 00000 н 0000048760 00000 н 0000048874 00000 н 0000054584 00000 н 0000060934 00000 н 0000061178 00000 н 0000061216 00000 н 0000066065 00000 н 0000066149 00000 н 0000066450 00000 н 0000068492 00000 н 0000068618 00000 н 0000068748 00000 н 0000068878 00000 н 0000069084 00000 н 0000069310 00000 н 0000069453 00000 н 0000069567 00000 н 0000069957 00000 н 0000070170 00000 н 0000086629 00000 н 0000102691 00000 н 0000103836 00000 н 0000104300 00000 н 0000160224 00000 н 0000171116 00000 н 0000171330 00000 н 0000171565 00000 н 0000171808 00000 н 0000172752 00000 н 0000173017 00000 н 0000173224 00000 н 0000179443 00000 н 0000179694 00000 н 0000180679 00000 н 0000180886 00000 н 0000181885 00000 н 0000182092 00000 н 0000182355 00000 н 0000183324 00000 н 0000243640 00000 н 0000320850 00000 н 0000427832 00000 н 0000520246 00000 н 0000571511 00000 н 0000612781 00000 н 0000001776 00000 н трейлер ]/предыдущая 3349231>> startxref 0 %%EOF 239 0 объект >поток hb«`c`c`g`[email protected] >Я & 12dzf;X2Wⲥ>,jOgXj/:%dQmE;5uIfMwBಕI2#’]վwf~1>&R1^_»-

ƮOet]\\:::NdTRK/`L$

MKT Metall-Kunststoff-Technik

Инъекционная система MKT VM-EA — это недорогая инъекционная система для крепления в бетоне без трещин и кирпичной кладке. Он состоит из не содержащего стирола эпоксидно-акрилатного инъекционного клея и анкерных стержней МКТ ВМУ-А, В-А или стандартного резьбового стержня с сертификатом приемочных испытаний 3.1 (например, МКТ ВМ-А). Для крепления к перфорированному камню доступен большой выбор перфорированных втулок. Перфорированная втулка VM-SH 16 x 130/330 может быть обрезана для соединения изоляционных систем.

Преимущества

  • Недорогая система впрыска для различных применений в бетоне без трещин, а также в газобетоне, кирпичной кладке из полнотелого и пустотелого кирпича влажный газобетон, кладка из полнотелого и пустотелого кирпича
  • Универсальность благодаря широкому ассортименту метрических анкерных стержней МКТ (ВМУ-А, ВА) или использованию стандартных резьбовых стержней с сертификатом контрольных испытаний 3.1 (например, МКТ ВМ-А).
  • Различная глубина анкеровки в бетоне и большой выбор перфорированных втулок обеспечивают гибкую адаптацию к любой ситуации монтажа
  • Перфорированная втулка VM-SH 16 x 130/330 с возможностью обрезки для перекрытия изоляционных систем и других мягких поверхностей
  • Температура основного материала во время обработки — от 5 ° C до + 40 ° C
  • Температура окружающей среды после полного отверждения от -40 ° C до + 80 ° C
  • Открытые картриджи можно продолжать использовать с новым статическим миксером



Приложения

Крепления в бетоне без трещин:
Опорные плиты, опоры, настенные кронштейны, ленты для скрепления швов. Козырьки, дверные и оконные рамы, фасадные подконструкции, обрешетки, ворота и т.д.

Крепление в кирпичной кладке:
С помощью перфорированной втулки VM-SH 16 x 130/330 возможно крепление в перфорированном камне через изоляционные плиты.

«На газобетон ничего не вешать!»

Наверное, никогда не иссякнут люди, считающие газобетон ужасным материалом для строительства. И больше всего меня забавляет один аргумент, который приводится в пользу их теории: «На газобетон ничего тяжелого не повесишь…» Ну посмотрим…

Друзья рады приветствовать вас. Когда ко мне на участок приехали только поддоны с газобетоном, я сразу понял, что это, мягко говоря, не самый прочный материал.

Ох.. Эта доставка потрепала нервы…

Ох.. Эта доставка потрепала нервы…

По дороге некоторые блоки потерлись и раскрошились…

В процессе укладки, глядя на то, как блоки легко пилятся и затираются теркой, все больше казалось, что это какой-то совершенно непригодный для строительства материал. ..

Тем не менее, стены возведены и успешно выполняют свою функцию.

«На газобетон ничего не вешать!» — думают многие. Как я монтировал консоль и дымоход? (десятки килограммов для простых креплений).

✅ Именно та функция, которая от них требуется.

Ключевым фактором является способность выдерживать сжимающую нагрузку.

А когда начинают показывать, как газобетон тыкают и крошат пальцами, то это не имеет ничего общего с реальностью (вряд ли кто-то придет к вам тереть стены до дыр…)

Но есть спорный вопрос, близкий к реальности.

Многие считают, что на газобетонную стену невозможно повесить что-то тяжелое без использования какой-то нереальной арматуры.

Именно так многие устанавливают двери, опасаясь, что их сдует ветром.

Ставлю все на обычные дюбели, на газобетон (сквозь пластины), и все стоит, не убегает…

Именно так многие устанавливают двери, опасаясь, что их сдует ветром.

Одним из последних примеров в моем доме является установка дымохода.

  • Для его установки приварил консоль из стального уголка. По весу получилось около 12 кг.
  • При этом дымоход, состоящий из 4-х секций (каждая по 8 кг) весил 32 кг.

❗ И все эти 44 кг надо держать на газобетонной стене.

Для установки использовал вполне обычный крепеж.

«На газобетон ничего не вешать!» — думают многие.Как я монтировал консоль и дымоход? (десятки килограммов для простых креплений).

  • Это дюбели для газобетона, рассчитанные на шурупы толщиной 10 мм. И тут главное правильно их расположить, и в нужном количестве.

Вкручиваются шестигранником. Для лучшего сцепления дополнительно залил в отверстия жидкие гвозди.

Сверху поставил 4 дюбеля, они будут основной нагрузкой на разделение, ну и распределил по 4 на остальные места, так, для успокоения души.

Вкручиваются шестигранником. Для лучшего сцепления дополнительно залил в отверстия жидкие гвозди.

  • На саму консоль нанесен дополнительный герметик, для гидроизоляции и более плотного прилегания.

«На газобетон ничего не вешать!» — думают многие. Как я монтировал консоль и дымоход? (десятки килограммов для простых креплений).

  • Осталось все установить, и прикрутить все саморезы…

«На газобетон ничего не вешать!» — думают многие.Как я монтировал консоль и дымоход? (десятки килограммов для простых креплений).

  • Я сразу проверил прочность крепления консоли своим весом. Вмещает мои 78 килограммов…

Я подтянулся заодно…

«На газобетон ничего не вешать!» — думают многие. Как я монтировал консоль и дымоход? (десятки килограммов для простых креплений).

Я одновременно подтянулся…

  • Ну и дымоход соответственно будет стоять надежно.

Так что рассказ про «плохие крепления в газобетоне» можно вычеркнуть…

Все дело в количестве крепежа, и его правильной установке.

Друзья, что вы думаете по этому поводу? Пишите свое мнение в комментариях и делитесь опытом, будет интересно почитать.

Подпишись на канал, и поставь лайк 👍. Здесь вся история строительства дома своими руками и все, что с этим связано…

UIP оставляет свой след | Застежка + фиксирующий магазин

UIP оставляет свой след 08 февраля 2016 г.

Компания UIP GmbH & Co KG, основанная в 2010 году, зарекомендовала себя в строительной отрасли, от жилищного строительства до строительства крупных заводов, благодаря широкому ассортименту крепежных систем, основанному на многолетнем опыте.

Являясь частью группы Schnarr, основанной Генрихом Шнарром в 1926 году, а в настоящее время в своем третьем поколении под руководством Ойгена Шнарра, UIP представляет инновационные решения для крепления легких, средних и тяжелых нагрузок на любом основании и подходит для химических, механических, универсальных, бесшпунтовых, а также а также крепления полости и облицовки.

В 2013 году UIP переместила свой юридический адрес в нижний франконский город Майнашафф и в помещения дочерней компании Heinrich Schnarr GmbH. Это дало UIP преимущество в концентрации своей деятельности в одном месте, а также в объединении компетенций в области НИОКР и производства.

Штаб-квартира UIP площадью 20 000 м², расположенная недалеко от Франкфурта-на-Майне, включает в себя руководство, а также отделы маркетинга, исследований и разработок, производства и сборки.После своего основания в 2010 году компания быстро сосредоточилась на применении нишевых крепежных изделий. В 2011 году был реализован первый этап производства крепежных изделий холодной штамповки. Второй шаг последовал в 2014 году с производством химических застежек.

На сегодняшний день UIP обладает большим количеством активных имущественных прав, в том числе 16 патентов и патентных регистраций. Кроме того, компания имеет множество технических оценок и разрешений.

Ассортимент продукции

UIP включает шесть основных категорий продукции и четыре марки продукции для специального применения. В том числе:

ubond®, который включает в себя химические анкеры с инновационной технологией впрыска для крепления тяжелых и средних нагрузок в бетоне, кирпичной кладке и природном камне. Системы ubond варьируются от полиэфирных клеев, не содержащих стирола, до чистых эпоксидных растворов для решения самых сложных задач по креплению бетона с трещинами, без трещин и влажного бетона.

Уболт

представляет собой механические анкеры, предназначенные для надежного удержания тяжелых и средних нагрузок в бетоне. Среди прочего, эта линейка продуктов включает в себя клиновые анкеры, анкеры для тяжелых условий эксплуатации, а также потолочные гвозди из оцинкованной, нержавеющей или высококоррозионностойкой стали.

Uplug

подходит для нейлоновых анкеров, универсальных анкеров или распорных анкеров — все они обеспечивают решение для крепления фасадных конструкций. Он также включает в себя универсальные крепежные элементы для фиксации легких и средних нагрузок в бетоне, полнотелом камне, перфорированном кирпиче и гипсокартоне.

Четвертая категория продуктов, называемая ucut®, объединяет все решения для безштифтового крепления, основанные на новейших технологиях. Они подходят для крепления легких, средних и тяжелых грузов в бетоне, кирпичной кладке, газобетоне или дереве.

Решения для крепления легких, средних и даже тяжелых грузов в полых основаниях представлены в категории полых. Он охватывает такие продукты, как анкеры для полых стен, рычажные и пружинные рычажные болты, а также саморезные анкеры для гипсокартона. Комбинация химических и механических ноу-хау предлагается в категории uhybrid, которая включает в себя высокопроизводительные системы впрыска для бетона с трещинами и без трещин.

Помимо этих шести категорий продуктов, UIP предлагает четыре дополнительных бренда продуктов, предназначенных для конкретных приложений.Во-первых, это uclad, бренд для пользователей, которые ищут инновационные фасадные крепления. Например, тяжелые фасадные панели из натурального камня или стекла можно крепить без видимых точек крепления снаружи. Изделия uclad также позволяют крепить очень тонкие материалы – без видимых следов снаружи.

UIP предлагает крепление usolar без дюбелей для крепления фотогальванических установок к бетону, кирпичной кладке, газобетону и дереву. Различные материалы могут быть закреплены с помощью одного и того же солнечного винта безопасным и эффективным способом, что, по словам UIP, является особым преимуществом этого продукта.

UIP также предлагает системы рельсового скрепления, которые распространяются под торговой маркой urail. Эта группа занимается производством высококачественных технологий крепления рельсов для безбалластных и балластных путей. Он предлагает решения для всех профилей нагрузки, от высокоскоростных до тяжелых линий.

Наконец, есть utool, торговая марка инновационных систем инструментов, включая запатентованные идеи для самых сложных задач по креплению.

UIP указывает, что современные производственные процессы и сложные системы для обеспечения высочайшего качества используются не только на головном заводе, но и на объектах его поставщиков. Эффективные производственные мощности позволяют наилучшим образом реагировать на специфические требования страны и местные потребности.

Системы крепления

UIP используются по всему миру. Дистрибьюторская сеть может похвастаться компетентным местным присутствием, будь то через избранных дилеров или дочерние компании UIP. Компания имеет генеральные представительства в 20 странах мира, на всех континентах, доля экспорта составляет 80%. Однако обязательства компании выходят далеко за рамки простой продажи продукции. Это варьируется от консультаций на этапе планирования до профессиональных рекомендаций по применению на строительной площадке.UIP также подчеркивает непосредственную близость к своим клиентам как один из ключей к своему успеху.

«Наши идеи производятся в Германии, а точнее в городе Майнашафф в Нижней Франконии, и оттуда наши сотрудники быстро реагируют на потребности клиентов и рынка — с целью сделать компанию одним из лидеров мирового рынка».

www.uip-systems.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
