Крепление мауэрлата к газобетону с армопоясом: как закрепить без армопояса, как крепить на газобетон, установка мауэрлатного бруса крыши на стене

как закрепить без армопояса, как крепить на газобетон, установка мауэрлатного бруса крыши на стене

Содержание:

Для чего нужен мауэрлат
Методы крепления к газобетону
Фиксация мауэрлата с применением проволоки
Как закрепить шпильками
Применение химических анкеров
Крепление на анкерах механического типа без армопояса

При обустройстве крыши с одним или более скатов, возникает необходимость установки стропильной системы. Однако укладывать стропила прямо на стены нельзя – для этих целей используют мауэрлат, который перераспределяет нагрузку. Если стены здания возведены из такого пористого материала как газобетон, уложить армирующий пояс под мауэрлат не всегда возможно. В настоящей статье мы расскажем о том, как закрепить мауэрлат к газобетону без армопояса с использованием различных методов, подробно опишем технологию и тонкости данного процесса.

Для чего нужен мауэрлат

Итак, мауэрлат является очень важным элементом конструкции, который принимает основной вес стропильной системы на себя и равномерно распределяет его по всей плоскости несущих стен.

Для изготовления мауэрлата используют такие материалы:

• Брусья из дерева сечением 100х100 мм, 150х150 мм, а также 200х300 мм. В данном случае можно брать дерево лиственных пород, которое прошло антисептическую обработку. Брус укладывается по периметру здания. Стыкуются бревна замковым методом или с помощью гвоздей. Деревянные каркасы для крыш возводят чаще всего в частном строительстве.
• Прокатные профили – двутавры в форме буквы Н или швеллеры в форме буквы П используются несколько реже. При этом высота стальных профилей может колебаться в пределах 7-12 см.

Какой бы материал вы ни выбрали, выполняется его крепление на поверхность стен. Способов крепления мауэрлата к газобетону может быть несколько. После фиксации данного элемента производится установка стропильных ног. Стоит отметить, что мауэрлат не только перераспределяет нагрузку, но и предотвращает смещение стропильной системы в горизонтальной плоскости.

Поскольку газобетон является достаточно хрупким материалом и плохо переносит повышенную нагрузку, многие мастера предпочитают залить по верхнему краю стен армирующий пояс. Чтобы сократить расходы и трудовые затраты, существуют некоторые методы, как закрепить мауэрлат без армопояса. Также стоит знать, нужен ли мауэрлат если есть армопояс, какие есть преимущества и недостатки.

Обратите внимание, что от перекрытия до верхней грани мауэрлата должно быть, как минимум, 30-50 см, чтобы пространство под крышей могло хорошо вентилироваться, а также был обеспечен доступ к несущим конструкциям кровли для проведения профилактики и ремонта.

Методы крепления к газобетону

Стоит отметить, что выполнить укладку мауэрлата на газобетон гораздо сложнее, чем, скажем, на кирпичную стену. Обычно его укладывают с отступом от внешнего края стены на 5 см.

Для укладки и фиксации мауэрлата могут быть использованы такие элементы:

• проволока из стали;
• анкерные болты;
• химические анкеры;
• шпильки из стали.

Фиксацию мауэрлата на армирующем поясе или на кирпичной стене выполняют с помощью анкерных болтов.

После того как брус будет установлен, к нему притягивают стропильную ногу и приматывают ее стальной скрученной проволокой сечением 3 мм. В 6 см ниже бруса нужно установить коротыш, на котором будет закреплен остаток проволоки. Как вариант, для надежной фиксации проволоку можно обернуть вокруг плит перекрытия.

Если речь идет о крыше сложной конструкции, то крепление мауэрлатного бруса к газобетону рекомендуют выполнять все-таки на пояс из армированного бетона. Он обеспечит не только большую надежность конструкции, но и позволит равномерно распределить нагрузку.

Между собой брусья из мауэрлата закрепляют с помощью косого прируба с дальнейшей фиксацией на гвоздях или болтах.

Фиксация мауэрлата с применением проволоки

Перед тем как закрепить мауэрлат к газобетону с помощью стальной проволоки, ее нужно предварительно зафиксировать в толще стены. Сделать это следует во время укладки последних рядов газовых блоков – проволоку располагают под ними.

Техника выполнения монтажа таким способом выглядит так:

1. За пару рядов до окончания кладки между блоками помещают скрученную из нескольких более тонких проволоку, сечением в 6 мм.
2. В толще кладки в данном случае будет размещен центральный отрезок проволоки, а концы будут свисать с обеих сторон от кладки. Длину концов делают такой, чтобы их хватило на свободную обкрутку вокруг бруса.
3. Отрезков проволоки должно быть столько, чтобы хватило для обвязки всех стропильных ног.

Как закрепить шпильками

Целесообразным будет крепление мауэрлата к газобетону без армопояса на шпильках лишь в тех случаях, когда для перекрытия планируется использование легких кровельных материалов в домах небольшой площади. Следовательно, ожидаемая нагрузка на стены будет невелика.

К тому же, в данной ситуации собственно мауэрлатный брус будет служить армопоясом. Хотя существуют противоречивые мнения относительно данного типа установки мауэрлата на газобетон, все-таки практика показывает, что он вполне имеет право на жизнь. Такая методика обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.

Для работы понадобятся такие комплектующие:

• металлические шпильки СРТ-12, которые еще называют «ласточкин хвост»;
• брус из дерева сечением 20×30 см – хотя, толщина зависит от размеров возведенной стены здания.

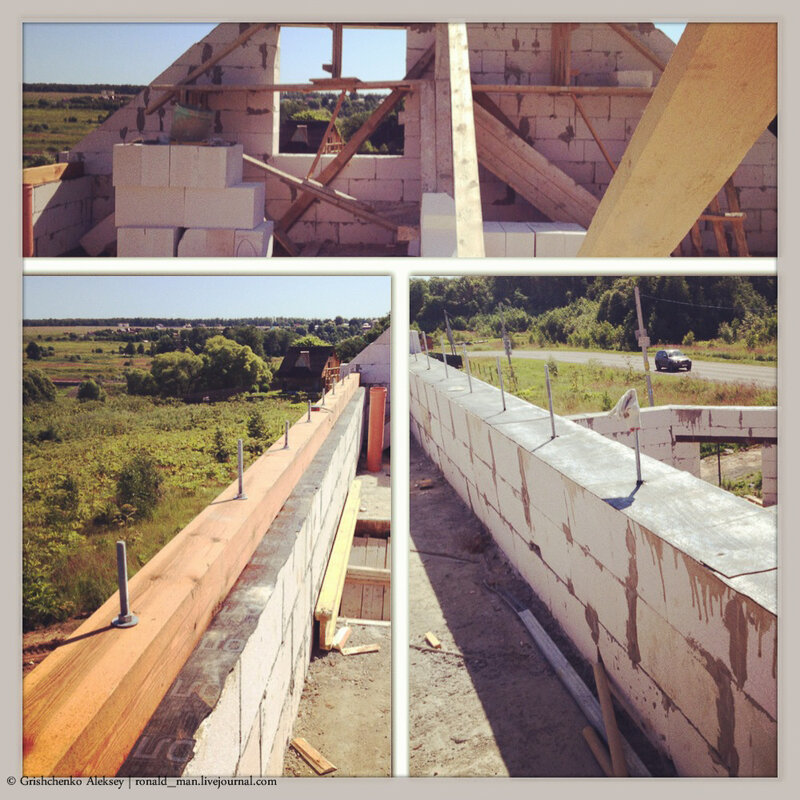

Последовательность работ по укладке мауэрлата на газобетон без армопояса выглядит так:

1. По всей протяженности несущей стены в ее верхней части высверливают выемки на расстоянии 100-150 см.
2. В готовые отверстия помещают шпильки для мауэрлата, и закрепляют их безусадочным раствором или цементным молочком.
3. На стену из блоков настилают гидроизоляцию из двойного слоя рубероида. В местах расположения шпилек в материале прокалывают дырки, чтобы он плотно охватил поверхность металла. Этот этап позволяет защитить древесину от гниения из-за влаги.
4. Далее в мауэрлате высверливают углубления по диаметру шпилек с шагом, совпадающим с их расположением.
5. Теперь мауэрлатный брус надевают на шпильки и фиксируют гайками с шайбами.
6. После установки брусьев, стыкуемые торцевые части стягивают металлическими скобами.
7. Далее выполняется монтаж непосредственно стропильных ног.

Несколько иначе будет выглядеть процесс крепления крыши к газобетону, если шпильки будут вмонтированы в армирующий пояс.

Последовательность действий такова:

1. Перед заливкой цементной смеси в опалубку, под армопояс устанавливают шпильки с шагом до 1 м.
2. Фиксируют их к каркасу вязальной проволокой или пластиковыми стяжками.
3. Выравнивают расположение шпилек по всем осям.
4. Опалубку с армированием и шпильками заливают цементным составом.
5. После полного застывания армирующего пояса на выступающие шпильки надевают брус мауэрлата и затягивают его гайками.

Применение химических анкеров

Под химическим анкером подразумевается жидкая инжекционная масса, изготовленная на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауэрлата.

Преимуществом данного материала является отсутствие распирающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет распирания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.

Процесс крепления жидких дюбелей выглядит так:

1. В газоблоке высверливают углубление для анкера. Размер углубления должен быть больше, чем под обычный анкерный болт.
2. Из ямки удаляют пыль и мусор, например, пылесосом.
3. В отверстие заливают клеевой состав.
4. Далее в клей вставляют металлический стержень с резьбой – шпилька М 12-14 или кусок арматуры.
5. Полная кристаллизация полимерного состава происходит за 1/3 часа, если температура среды выше 20 ℃.
6. Как только клей застынет, шпилька будет надежно зафиксирована. Примечательно, что такой крепеж прочнее, чем механический.

Установка мауэрлата для крыши на стену из газобетона с помощью жидких дюбелей имеет ряд несомненных преимуществ:

• Крепление не утрачивает прочности в течение более 50 лет.
• Благодаря полимерной структуре клея такой способ фиксации широко используется на краях стен, где есть риск раскалывания газоблока.
• Химический анкер отличается хорошей химической устойчивостью.
• Даже сырая погода и влажная поверхность стыкуемых элементов не препятствует монтажу данных креплений.
• Установку мауэрлата крыши на газобетонные блоки можно осуществлять без заливки армопояса, так как надежность крепления химического анкера намного выше, чем у механического.
• Химический состав анкера идеально сочетается с пористой структурой газоблоков.
• Для установки жидких дюбелей требуются отверстия меньшей глубины, чем в случае с механическими анкерами – там глубина составляет 2-3 ряда.

Тем не менее на установленных данным методом анкерах нельзя проводить сварочные работы – перегрев металлического стержня приведет к нарушениям в полимерной структуре материала, от чего он утратит прочность.

Крепление на анкерах механического типа без армопояса

Наконец, последний способ, как крепить мауэрлат к газобетону, представляет собой использование традиционных механических анкерных болтов.

Анкер состоит из:

• внутреннего стального стержня с нанесенной резьбой;
• внешнего корпуса – распорной части механизма.

Принцип действия анкера состоит в постепенной деформации внешнего корпуса по мере затягивания гайки на болте. Таким способом болт прочно закрепляется в просверленном отверстии.

Установка анкерных креплений происходит так:

1. По последнему ряду блоков вдоль стен раскладывают брусья.
2. По всей протяженности бруса с шагом в 1 м проделывают отверстия для монтажа болтов. Обратите внимание, чтобы анкеры обязательно попали на углы здания и места стыковки двух отрезков бруса.
3. Специальным буром сквозь уложенный мауэрлат в газоблоке проделывают отверстие на глубину вхождения анкера. При этом глубина отверстия должна быть не меньше толщины 2-3 рядов кладки.
4. В проделанное углубление вставляют анкерный болт. Желательно использовать продукцию длиной не менее 50 см и резьбой М 12-14.
5. В конце на болт надевают шайбу и затягивают гайку как можно плотнее. В результате сжатия корпус анкера сжимается и распирает материал. Так что болт надежно закрепляется в толще стены.

Крепление мауэрлата к газобетону: без армопояса, размер, кровля

Содержание

1. Роль мауэрлата
2. Размеры опорного бруса
3. Способы фиксации мауэрлата к стене из газобетона
   1. Стальная проволока
   2. На металлические стержни (шпильки)
   3. Адгезионный монтаж
   4. Механическим анкером
4. Выбор материала
5. Особенности монтажа мауэрлата без установки армопояса

Деревянный брус прямоугольного сечения, который укладывают по верхнему срезу наружных стен строения, называется мауэрлатом. Благодаря этому элементу нагрузки от конструкции крыши равномерно передаются стенам и фундаменту дома. От того, насколько качественно выполнено крепление мауэрлата к газобетону, зависит правильная и долговечная эксплуатация строения.

Даже далекие от строительства люди, знают, что фундамент – важный элемент дома, от качества которого зависит надежность и долговечность конструкции. Мауэрлат не менее важен, и по способу действия его можно сравнить с фундаментом, но с оговоркой. На фундамент воздействуют все нагрузки, а на мауэрлат только конструкция крыши, которая включает стропильную систему, материал кровли, «пирог» утеплителя, внутреннюю обшивку скатов.

Воздействие сильного ливня, порывов ветра, снеговая нагрузка воздействуют на каркас сооружения. Установка мауэрлата при монтаже крыши упрощает процесс укладки кровли и позволяет защитить стены от дополнительной нагрузки. Особая опасность исходит от точечных распирающих нагрузок, которые исходят от стропил на стены из блоков. Нагрузка подобного рода должна равномерно распределяться по длине всей конструкции стены. Поэтому важно знать, как правильно положить мауэрлат из бруса на газобетонные блоки.

Справится с подобной задачей под силу мощному деревянному брусу прямоугольного сечения. Он плотно прилегает к верхнему торцу наружных стен. Благодаря тому, что брусья установлены по периметру строения и закреплены со стропильной системой, получается прочная, устойчивая конструкция. Это надежная основа для кровли из любого материала. Если правильно сделать крепление мауэрлата, то стропильной системе в процессе эксплуатации под воздействием внешних воздействий не будет грозить смещение.

Для изготовления мауэрлата подходят хвойные породы древесины. Если же основа крыши металлическая, то и обвязку стен выполняют с помощью стального уголка или швеллера.

Обвязка может использоваться как монолитный пояс. Если строится одноэтажный дом из газобетона, то брус можно крепить на внутренний край ограждающей конструкции непосредственно к газоблоку. Это позволит отказаться от монтажа армопояса. Мауэрлат в этом случае – связующий элемент наружных стен.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90 м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114 м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115 м²

Подробнее

Мауэрлатом при строительстве дома с газоблоковыми стенами служит брус из дерева сечением 10 х 10, 10 х 15, 15 х 15, 15 х 20 см, в зависимости от размера крыши и ее веса. Часто мастера руководствуются негласным правилом, которое гласит, что мауэрлат по толщине должен быть не меньше двойной толщины стропильной ноги.

Толщина стены определяет ширину бруса, который на нее опирается. При этом расположить брус необходимо таким образом, чтобы он не создавал единую плоскость с внутренней и наружной стороной стены, а был несколько меньше. Это позволит защитить дерево от негативных воздействий, выполнить утепление и гидроизоляцию конструкции.

Для закрепления мауэрлата на газобетонных стенах используют «замкнутую схему», когда крепеж образует раму, опоясывающую строение по периметру. Это позволяет обеспечить максимальную надежность конструкции. Если проектом предусмотрены фронтоны из газоблоков, то брус крепят по торцу стен.

Существует несколько вариантов, как крепить крышу к газоблоку. Опорный брус устанавливают по заранее выбранной схеме. Прикрепить брус можно не только механическим, но адгезионным способом. В углах постройки элемент фиксируют с помощью уголков, металлических пластин, кованых скоб.

Для фиксации мауэрлата используют проволочные хомуты из отожженной стальной проволоки сечением от 4 до 6 мм. Этот метод подходит для стен с армированным поясом или без. Если армопояс есть, то проволоку крепят к продольным арматурным стержням. Если армопояса нет, то хомуты располагают в кладке. Шаг расположения элементов по периметру строения составляет 500 – 700 мм. При этом проволока должна выступать над опорным брусом не меньше чем на 300 – 500 мм. Когда мауэрлат уложен, проволоку увязывают между собой, используя лом или монтировку для вращения концов петель. Затем их плотно прижимают к брусу.

Металлической шпилькой является стержень из стали диаметром от 10 до 16 мм с метрической резьбой. Закладные элементы при монтаже двухскатной крыши устанавливают при помощи сварки, когда происходит сварка каркаса. Также арматурные стержни соединяют с закладными деталями, используя вязальную проволоку.

Если монолитный пояс при установке мауэрлата отсутствует, то на нижнюю часть элемента приваривают пластину из металла размером 10 х 10 см и толщиной от 1,8 до 3 мм. Деталь помещается внутрь кладки на глубину от 40 до 60 мм. В результате верхушка стержня должна выступать над поверхностью бруса на высоту 30 – 50 мм.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Если шпильки устанавливают внутри готового монолитного основания или сплошной кладки из блоков газобетона, то для них изготавливают отверстия с шагом 120 – 150 см на глубину 200 – 300 мм.

На поверхности бруса намечают отверстия, опустив его на выступающие стержни и слегка надавив, чтобы они оставили отметки на древесине. Затем по разметке высверливают отверстия, и брус насаживают на металлические шпильки. Сверху элемент фиксируют с помощью шайб и гаек. Соединения затягивают после того как проверено расположение элемента. При монтаже мауэрлата таким способом учитывают, что число шпилек должно равняться количеству стропильных ног.

Альтернатива механического способа крепления мауэрлата – адгезионный монтаж. В состав такого анкера входят композиты, металлический стержень, оснащенный резьбой, шайба, гайка.

В армированном поясе сначала необходимо высверлить отверстие конической или цилиндрической формы. После этого внутрь отверстий нагнетают раствор, с помощью специального устройства и укладывают брус. Затем сквозь него погружают металлические стержни.

Когда клеевой состав отвердеет, в среднем должно пройти 30 – 40 минут, брус можно плотно закрепить с помощью шайб и гаек.

При соединении бруса с основанием при помощи анкерных болтов обеспечивается надежное жесткое соединение. Исключается смещение элемента по горизонтали, поэтому распорные усилия стропил на стены передаются равномерно.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Этот метод крепления подходит при наличии монолитного пояса и при его отсутствии. В первом случае отверстия высверливают в армопоясе, во втором случае – в кладке. При этом размер отверстия должен быть несколько больше распорного элемента – так, чтобы в нео вошла резьбовая муфта. Такие же отверстия высверливают в брусе. Его укладывают сверху, чтобы отверстия совпадали и сквозь брус пропускают анкерные болты. Соединение затягивают с помощью гаечного ключа.

Так как, мауэрлат является важным элементом, обеспечивающим долговечность и надежность конструкции крыши, необходимо внимательно выбирать материал его изготовления. Это должна быть хорошо просушенная древесина с влажностью не более 8%. На поверхности бруса исключены неровности, сучки, трещины, дефекты биологического происхождения, искривления. Лучше всего выбрать брус из отборной лиственной древесины или изделия из сосны. При этом не стоит экономить на качестве материала.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90 м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144 м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150 м²

Подробнее

Сечение бруса зависит от количества этажей, габаритов строения, конфигурации крыши, материала кровли, климатических особенностей региона строительства.

Вес мауэрлата должен учитывать рекомендуемые нагрузки, чтобы не перегружать фундамент строения. По длине брус выбирают так, чтобы при его укладке по одной стене образовывалось минимальное количество стыков. При выборе высоты мауэрлата учитывают то, что стропила крепятся к нему методом врубки, при котором задействуется не менее половины высоты элемента.

Армирование выполняется не всегда, поэтому важно знать, как правильно закрепить мауэрлат к газобетону без устройства армопояса. Это возможно при соблюдении следующих условий:

1. Не должно быть дополнительной нагрузки на верхнюю кромку стены от стропил.
2. Крыша должна быть установлена так, чтобы на скаты минимально воздействовала ветровая нагрузка;
3. Стропила и мауэрлат не должны создавать дополнительное давление на верхнюю кромку стены под действием снеговой нагрузки.

Важно заранее определиться со способом крепления мауэрлата, еще до того, как будут возведены стены. Это влияет на то, как будут выложены верхние три ряда кладки. Именно здесь укладывают арматуру, с помощью которой можно зафиксировать брус на гипсобетонной стене.

Автор статьи — строитель, начинающий автор
Виталий Кудряшов

Публикаций у автора
269

Задать вопрос

Задать вопрос эксперту

Email

Вопрос

* — Поля, обязательные для заполнения

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply.

Козырьки и навесы. Наружные и внутренние лестницы. Комплектующие

Схема крепления стропил

Мауэрлат — часть кровли любого строения, представляющая собой брус, который укладывается поверх наружной стены по всему периметру.

Его назначение – равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может быть изготовлен из дерева или металла. В случае использования металлического мауэрлата берут готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надежно закреплен. Есть два способа: крепление мауэрлата к газобетону без армопояса и с армопоясом.

Крепление мауэрлата с армопоясом

При использовании газобетона в качестве основного материала для кладки стен необходимо понимать, что он не сможет выдержать нагрузку стропильной системы и крыши, поэтому создание армопояса обязательно.

Назначение и размер армопояса

Армопояс — замкнутая железобетонная конструкция, проходящая по периметру сооружения. Назначение армопояса:

• предотвращение деформации несущих стен;
• придающий дополнительную жесткость конструкции из газобетона;
• равномерное распределение нагрузки по поверхности стен.

Армопояс по сути является основой для кровельной системы. Размеры армопояса зависят от ширины стен, для газобетона ширина армопояса составляет примерно 25 см, при этом крайний ряд выкладывается П-образными блоками, которые в дальнейшем будут выполнять роль опалубки для заливка бетонного раствора.

Важно! Армояс должен быть сплошной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Устройство армопояса Технология:

1. Устройство опалубки по периметру сооружения.
2. Создание армопояса из бетонных блоков.
3. Сборка каркаса из арматуры.
4. Установка шпилек для крепления.
5. Заливка блоков бетонным раствором.
6. Снятие опалубки после затвердевания бетона.

После того, как армопояс готов, а опалубка снята, можно приступать непосредственно к креплению мауэрлата.

Как крепить мауэрлат к газобетону

От правильного крепления его к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть изготовлен из того же материала, что и стропильная система.  Если применяются металлические конструкции, то в качестве мауэрлата используются металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет выполнен из деревянных брусьев. Сечение балок зависит от расчетной нагрузки, типа крыши и диаметра стропильных балок.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные бруски антисептическим раствором, защищающим древесину от насекомых и гниения. Также желательно обмотать брусья слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекло. Эти материалы не утяжелят конструкцию и создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к газобетонным стенам с помощью анкеров, шпилек или металлической проволоки. При укладке балок необходимо соединить их в местах стыков металлическими скобами.

Схема крепления шпильками (справа) и скобами (слева)

Далее необходимо крепить стропила к мауэрлату. Соединение происходит врубкой, подрезкой, запилом, но оно должно занимать не более 25% бруса. Крепление осуществляется с помощью саморезов, болтов, уголков, металлических пластин и монтажной пены.

Основные способы крепления, начиная с наиболее предпочтительных:

• Крепление шпильками. Этот вид крепления можно использовать при строительстве как простых одноэтажных зданий, так и вспомогательных сооружений: бань, летних кухонь, гаражей, хозяйственных построек, небольших дачных домиков. Этот метод крепления является предпочтительным для большинства зданий.
• Крепление химическими анкерами. Присоединение балок к газобетону осуществляется специальным химическим клеем: «жидким дюбелем», клееным анкером и др. Состав изготовлен на основе полимеров и содержит клеи в виде синтетических смол. В газобетонной стене делается отверстие как под обычный анкер, которое заливается клеем, затем в подготовленное отверстие вставляется стержень (арматура), на который затем устанавливается мауэрлат. Прочность такой конструкции довольно высока, но при большом периметре мауэрлата этот способ будет дорогим.
• Крепление стальной проволокой. Этот способ можно применить, если еще на этапе кладки стен между газобетонными блоками была просунута металлическая проволока. В мауэрлате делаются отверстия, куда вставляется и обвязывается проволока. Очень важно, чтобы количество проволочных стяжек было не меньше числа поддерживаемых стропил.

Крепление мауэрлата к стене из газобетона без армопояса

В соответствии со СНиП крепление без предварительного устройства армопояса допускается только в исключительных случаях. Газобетон не является достаточно прочным материалом, и не выдержит распорной снеговой нагрузки, а также динамической ветровой нагрузки, поэтому армопояс обязателен!

В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без армопояса. Это значительно удешевляет и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

• в качестве основы используется легкий деревянный брус сечением не более 20 см;
• брус будет усилен металлическими элементами: замками, гвоздями, металлическими профилями;
• снеговые и ветровые нагрузки в вашем районе незначительны;
Конструкция стропильной системы
• исключает распорные нагрузки.

Мауэрлат располагают на расстоянии 0,5–1 см от наружного края несущей стены, а для его крепления на газобетон используют шпильки, химические анкеры или стальную проволоку.

Для непосвященного в капитальное строительство пользователя вряд ли известно, что такое мауэрлат, какую роль он играет в возведении сооружения и так далее. Поэтому вопрос о том, как монтируется мауэрлат к газобетону, вообще непонятен.

Однако использование такой технологии является актуальным и высокоэффективным решением. С его помощью можно решить ряд существенных проблем, способных снизить долговечность и прочность конструкции.

Также необходимо упомянуть более экономичный вариант реализации данного способа крепления. Если необходимо крепить мауэрлат к газобетону без армопояса, то в этом случае заливается не сплошной армопояс, а в нужных местах делаются бетонные подушки. Это крепление для пеноблоков также достаточно надежно.

2.3 Металлические шпильки

При наличии небольшого дома, а также низкого давления кровли можно использовать облегченный способ крепления стен из шлакоблока с мауэрлатной балкой — металлические шпильки, заделанные в стену. Это стальной крепеж в виде болтов с основанием в виде квадрата со сторонами более 5 см.

Если при выполнении кладки из шлакоблоков в стену встраиваются шпильки, то их необходимо устанавливать в один или два ряда до верхнего края. Длина шпильки должна быть достаточной, чтобы пройти через балку.

Последующая фиксация аналогична монтажу мауэрлата с шлакоблоком с помощью анкерных болтов.

2.4 Гидроизоляция при монтаже

Определившись со способом крепления, необходимо произвести расчет креплений и их расположение. Если необходимо закрепить мауэрлат к газоблоку без армопояса, то подойдет первый вариант – стальная проволока.

Частное и общественное строительство требует применения конструктивных элементов различной сложности. При строительстве домов из газобетона используют специальный элемент – мауэрлат. Есть специальная технология, которая описывает, как монтировать мауэрлат на газобетон без армопояса. Такой способ строительства значительно увеличивает надежность и срок службы будущего строения.

Особенности конструкции

Технология строительства домов из газобетона совершенствуется по объективным причинам – на рынке материалов спрос на газобетонные блоки растет с каждым днем. Особенности строительства домов из этого материала позволяют провести качественную застройку в кратчайшие сроки. Дом, построенный из ячеистого бетона, обладает благоприятными теплоизоляционными характеристиками, а также имеет относительно небольшую массу конструкции.

Газобетон имеет недостаток, связанный с трудностью крепления элементов конструкций друг к другу. Пористая основа стен трудно соединяется с основным каркасом, и строителям приходится искать дополнительные решения. Мауэрлат – конструктивный элемент, соединяющий стены здания и крышу. Решить проблему помогает железобетонный армопояс, но некоторые домовладельцы используют способ крепления мауэрлата к газобетону без армопояса.

Особенность газобетонных конструкций в том, что поризованный бетон с трудом выдерживает точечное давление нажимных элементов. Мауэрлат – важный конструктивный элемент, выполняющий функцию нагрузки. В отличие от фундамента, мауэрлат несет на себе нагрузку, оказываемую только кровельной частью здания – кровлей, внутренней частью ската и теплоизоляционными слоями.

Работа с металлическим или деревянным мауэрлатом способствует перераспределению давления на стены. Монтаж мауэрлата также облегчает монтажные работы, связанные с монтажом стропильных элементов.

Алгоритм расчета

Установку нужного материала можно выполнить с помощью следующих модулей:

• Деревянные столбы;
• Металлический профиль.

Сечение деревянного бруса выбирается в формате 10 см * 10 см. Если крыша имеет особо большие размеры, то рекомендуется использовать более крупные модули (10 см * 15 см, 15 см * 15 см, 15 см * 20 см). Существует определенная пропорция, в соответствии с которой монтируется мауэрлат для работы – толщина материала должна быть равна 2 толщинам стропильных опор.

Изготовление мауэрлата из бревен возможно, но не оправдывает затраченных усилий — сечение бревна трудно подогнать под конфигурацию стропильных составляющих. Характеристики древесины, выбранной для работы, также должны соответствовать высоким стандартам. Мауэрлат монтируется с использованием дерева, которое проверяется на износостойкость и отсутствие механических повреждений.

Оптимальный вариант – качественная лиственная древесина, обработанная специальными составами. Также возможно использование металлического профиля для работы с креплением кровли. Проведение таких работ сопровождается применением швеллера или двутавра, пропитанного антикоррозийными веществами.

Ключевые значения

Специалист, который устанавливает мауэрлат без армопояса, должен произвести правильный расчет основных параметров. При работе учитываются следующие значения:

• Площадь застройки;
• Тип кровельной системы;
• Особенности кровельного материала;
• Сейсмическая активность зоны;
• Воздействие на климат.

Различают различные конструктивные формы крыши, но наиболее распространенной считается двускатная крыша. В качестве примера выгодно рассчитать работу на этом типе кровли. Объем мауэрлата измеряется по формуле  V = P*S,  где P   — периметр настила, а S   — сечение бруса или V = N/R , где N   — масса бруса, а R   — плотность дерева.

Способы монтажа

Крепление мауэрлата к газобетону без армопояса может осуществляться по нескольким технологиям. Работы по креплению к газобетонным блокам выполняются с помощью специальных элементов.

Химические анкеры

В основе этого метода лежит использование химических смол с адгезивными свойствами. Жидкий дюбель или другая химическая паста отлично совмещает пористую поверхность газобетона и металлических профилей. В небольших постройках допускается фиксация углов стяжками, скобами и шурупами. Анкеровка усиливает уровень защиты конструкции.

Работа с химическими соединениями подразумевает следующий перечень действий:

• Заполнение отверстий клеем;
• Крепление металлического каркаса;
• Контроль затвердевания состава.

Отмечено, что уголки, армированные таким способом, отличаются большой стойкостью и длительным сроком службы (до 50 лет). Запрещается проводить сварочные работы с закрепленными металлическими профилями, так как химические анкеры чувствительны к высоким температурам.

Шпильки для крепления

Шпильки строительные прекрасно подходят для малогабаритных построек, где мауэрлат монтируется так, что выполняет функцию армированного пояса.

Работа с применением шпилек подразумевает следующий перечень действий:

• Бурение отверстий на расстоянии 1,5 м;
• Фиксирующие шпильки с цементом;
• Устройство гидроизоляционного слоя;
• Установка мауэрлата;
• Крепление штанги коваными скобами;
• Монтаж кровельной системы над строением.

Стальная проволока

Используя стальную проволоку определенной толщины, можно добиться аналогичного результата в монтажных работах. Использование этого метода предполагает следующую последовательность действий:

• Блокировка витой проволоки в стены здания;
• Проверка правильности положения проволоки в газобетоне;
• Контроль свободного прохождения проволоки через балку;
• Расчет необходимого количества комплектующих в соответствии с количеством стропил.

Опора стропил на стены из мелкоразмерных блоков из ячеистого бетона может осуществляться с помощью специальных армированных балок — скоб. Кронштейны изготовлены из металла с антикоррозийным покрытием. Фиксация происходит с помощью проволочных стяжек, саморезов, пластин и перфорированной ленты.

Для правильного монтажа и монтажа стропильной системы крыши, грамотного распределения сильных нагрузок на здание строители прибегают к использованию важного элемента – мауэрлата. Мауэрлат представляет собой деревянное или металлическое крепление, которое крепится к верхней части стен. При этом он должен быть надежно закреплен.

Если строители применяют стропила из металла, то возникает необходимость в двухтавровом мауэрлате. Крепится к стене из газобетона без армопояса и выполняет две функции:

• распределяет нагрузки, которые передаются на стены здания;
• Стропила крыши крепятся к металлическому мауэрлату.

Подбор строительных материалов

При изготовлении деревянных мауэрлатов используют бруски. При этом специалисты советуют крепления из лиственных деревьев, обработанных специальными антисептическими средствами. Брусья следует укладывать по периметру стены. Чтобы соединить их между собой, специалисты устанавливают замок, который необходимо зафиксировать гвоздями. Это поможет сделать прочную, прочную деревянную конструкцию.   Важно, чтобы его размер был меньше ширины газобетонных стен.  Брус нужно закрепить на внутренней поверхности так, чтобы между внешним срезом и крепежом был зазор в пять сантиметров. Иногда строители используют кирпич для защитного пояса с внешней стороны стены. Перед началом монтажных работ необходимо предусмотреть гидроизоляцию между стенами и брусьями.

Крепления

Существуют способы надежного крепления мауэрлата на газобетон. Необходимо, чтобы крепеж был установлен максимально надежно – это поможет избежать смещения кровли. В строительной отрасли принято закреплять элемент с помощью следующих средств:

Гидроизоляция при монтаже

Между мауэрлатом и стеной здания необходима гидроизоляция. Для этого можно использовать полиэтилен, стройматериалы в рулонах или современные гидроизоляционные материалы. Такая работа крайне важна при возведении здания, иначе в зоне контакта материалов может сконденсироваться жидкость, способная разрушить мауэрлат. Защита от проникновения влаги является завершающим этапом монтажа.

Нюансы монтажных работ

В качестве основы используется брус размером от 10х10 до 15х15 см.

Специалисты считают, что предпочтительнее устанавливать массивную деревянную конструкцию по периметру поверхности стен. В этом случае нужно скрепить деревянные бруски в единый мауэрлат с помощью замка. Его размеры будут зависеть от характеристик бруса. После того, как вы определитесь с типом крепления конструкции к газобетону, рассчитаете расположение и количество элементов, можно приступать к монтажу. В первую очередь рабочим необходимо подготовить рабочее место, обеспечив изоляцию пространства между мауэрлатом и бетонной кладкой. Важно помнить, что место соприкосновения деревянных балок и бетонной поверхности вызывает гниение древесины. Избежать губительного воздействия влаги поможет гидроизоляционный строительный материал, укладываемый под конструкцию мауэрлата. Для хорошей гидроизоляции используют два плотных слоя материала. Можно использовать рубероид или более дорогие средства.

Кроме того, следует учитывать, что при использовании шпилек или анкеров в поверхности газобетона необходимо заранее сделать отверстия. Но решается эта задача сложнее, чем может показаться на первый взгляд. Сложность заключается в том, что с помощью строительного уровня нельзя установить арматуру точно в вертикальном положении, особенно в жидкой бетонной смеси. Поэтому для начала стоит определить, где будут располагаться болты, и насколько они будут отходить от бетона. Для этой цели специалисты используют ровную деревянную доску. Он отмечает точное расположение болтов. Для этого доску прикладывают к крайним болтам и отмечают, где должны быть другие. После этого строители переносят точки непосредственно на брус, сверлят отверстия по отмеченным точкам. Затем поместите отверстия на закрепленные болты и затяните деревянный брусок гайками. С металлической проволокой работа намного проще. Для этого в бруске просверливаются 2 отверстия, расстояние между которыми должно быть около тридцати сантиметров.

Рабочие продевают металлическую проволоку в подготовленные отверстия, закручивая концы.

Мауэрлат крепится к газобетону или пенобетону, как правило, с помощью армирующего пояса, расположенного в верхней части стеновых конструкций. Именно он становится опорой для мауэрлата и обеспечивает большую прочность всему дому.

Армопояс для чего?

Как известно, газобетон отличается высокой чувствительностью к местным нагрузкам. То есть при превышении допустимого давления сверла, используемого для создания отверстий в блоке, есть вероятность, что он треснет или вообще треснет. Для предотвращения таких изменений устанавливается армейный ремень, а также он позволяет избежать скольжения и деформации блоков, что приводит к неравномерному давлению общего веса.

Что нужно знать

Функции мауэрлата заключаются в соединении коробки здания, а также в распределении нагрузки на все стены. Для изготовления крепежа используется в основном древесина. Оптимальный вариант – брус из твердой древесины, поверхность которого покрыта антисептическим составом.

Желательно, чтобы крепление мауэрлата к стене из газобетона было сплошным по периметру стеновых конструкций. Для фиксации отдельных элементов используется прямой замок подходящего размера. Для обеспечения жесткости вбиваются гвозди, в результате бруски образуют единую систему для установки стропил, соединенных с соседними элементами. Брусья должны располагаться с внутренней стороны кладки, не менее чем на 5-6 см наружу. Для поддержки мауэрлата по внешнему краю стены делается кирпичный парапет, отдельные части которого скрепляются прямым замком.

Способы крепления мауэрлата к газобетонным стенам

Возможно применение нескольких приемов, подходящих для различных условий:

• крепление шпильками, вмонтированными в кладку;
• анкер анкерный на основе армопояса;

В последнем варианте проволока укладывается между кирпичами так, чтобы средняя часть располагалась под ними, а внешние стороны были снаружи. Длина должна быть достаточной для свободного продевания через балку и последующей затяжки. Количество прядей должно соответствовать количеству стропил. Затем с помощью металлической проволоки мауэрлат крепится к стене.

Армопояс

Крепление мауэрлата к газобетону армопоясом наиболее предпочтительно, так как блоки имеют недостаточно плотную структуру и трудно монтировать хомуты любого вида. Стоит отметить преимущества использования армированного ремня. В первую очередь это выравнивание верхней части стен и усиление всей конструкции дома, при ее обустройстве заранее создаются хомуты для мауэрлата. В конструкции проще всего использовать П-образные блочные элементы в виде желоба по периметру стеновых наружных конструкций, при этом не должно быть прерываний. Далее формируется вырез на угловых частях. Для сборки каркаса используется арматура с поперечными перемычками, затем она укладывается в желоб с последующей заливкой бетонной смеси. Для обеспечения монолитности массу заливают за один прием. Перед этим на армированном поясе закрепляют якорь с проволокой. Особое значение имеет тщательное соблюдение уровня. Шпильки также закрепляются на раме по линии в соответствии с натянутым шнуром, в вертикальном расположении. Так же, как и в случае использования, количество стропильных ног и анкерных зажимов должно совпадать. Необходимо предварительно определить оптимальное расположение элементов во избежание совпадения с местами фиксации стропил.

Крепление мауэрлата к газобетону с помощью шпилек

Этот вариант оптимален для небольших зданий и крыш, имеющих легкую конструкцию, когда на кровлю и стены не действуют значительные нагрузки. Шпильки бывают двух видов: это болты, образующие единую конструкцию со стальным квадратом, или элементы в виде Г-образной формы. Их крепление осуществляется в ходе нескольких рядов к верхней части, при этом длины должно хватить на контргайку и толщину брусков. Процесс аналогичен анкерному способу: балка надевается на шпильки, когда кладка застывает, и фиксируется гайками. Существуют и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

Достаточная жесткость и надежность крепления формируется за счет привязки ригелей к раме и их дополнительного обмуровки бетоном. Достаточно надеть мауэрлат на шпильки и с помощью гаек прикрутить к блокам.

При необходимости крепления мауэрлата к газобетону без армопоясов применяют монолитные дюбели и подушки в стенах. Их размеры должны быть в пределах 400 мм, они представляют собой углубления с конструкцией из арматуры небольшой толщины или металлических стержней, и на ней закрепляются анкерами.

Характеристики

Использование анкеров и шпилек требует предварительного создания отверстий. Здесь может возникнуть ряд трудностей. Например, крепеж может быть недостаточно ровным, даже при использовании шнура и уровня труднее всего работать с жидким бетоном. В первую очередь устанавливается точное расположение креплений, на доске с ровной поверхностью отмечаются точки верхних частей болтов, затем они переносятся на мауэрлат, в котором просверливаются соответствующие отверстия. Далее балка крепится к стене. Основание стропил фиксируется на болтах, дополнительно используются шайбы и гайки.

Крепление мауэрлата к газобетону следует производить после выбора способа крепления и предварительного планирования количества и расположения фиксаторов. В первую очередь между бетоном и деревом образуется надежный утеплитель. Это необходимо из-за развития интенсивного гниения дерева, для предотвращения этого процесса используется материал для гидроизоляции, укладываемый в два слоя. Так как это могут быть как современные варианты, так и привычные, например полиэтилен или рубероид.

При использовании проволоки достаточно проделать отверстия на расстоянии не более 35 см для всех креплений, продеть проволоку, при этом концы закручиваются так, чтобы получить максимальное соединение стены с мауэрлатом.

Следует отметить, что их нельзя использовать с болгаркой, так как этот инструмент не подходит для дерева. Несоблюдение этого правила может привести к травмам во время использования.

Скользящая связка

Стропила монтируются после плотного закрепления мауэрлата. Стропильная конструкция может быть шарнирной или жестко закрепленной, выбор подходящего варианта зависит от требований, которым должны соответствовать узлы крепления мауэрлата к газобетону, общей конфигурации и типа конструкции (висячая или наслонная).

Навесная версия может иметь другую пару. Наиболее распространено крепление с жестким сопряжением, при этом отсутствует возможность смещения и поворота. Также используется скользящее сопряжение, обеспечивающее перемещение и вращение балки относительно балки. Последний вариант уменьшает расширение древесины, вызванное температурой и усадкой здания; все это предотвращает передачу распирающих нагрузок на стеновую конструкцию.

Для создания скользящей пары используются три метода:

• использование специального металлического крепежа для соединения стропил;
• вывод балки из стен и фиксация ее пластиной;
• создание запила в стропильной доске и установка ее на мауэрлат с помощью уголка, скоб или гвоздей.

Жесткое сопряжение

Без него редко обходятся бетонные и деревянные постройки, а также деревянные конструкции. В связи с тем, что и каркасные, и деревянные дома отличаются усадкой, при отсутствии возможности одновременного смещения коробки здания и крыши существует вероятность возникновения значительных напряжений, вызывающих повреждение стен и стропил. Для создания жесткого сопряжения необходимы опорные бруски длиной 1 метр, закрепленные на гвозди и стальные уголки. при этом брус должен упираться в конструкцию мауэрлата в соответствии с напорной магистралью. Это предотвращает перпендикулярные смещения. Уголки и гвозди исключают боковое смещение, при этом последние следует вбивать под углом с обеих сторон, чтобы они пересекались в балке. Через брус вбивается третий гвоздь, который должен иметь вертикальное направление.

Заключение

Крепление мауэрлата к газобетону имеет свои характерные особенности, которые необходимо учитывать при монтаже, чтобы не допустить проблем с эксплуатацией кровли. При отсутствии опыта и соответствующих знаний для создания проекта и последующего монтажа стропильной системы целесообразно обратиться к профессионалам, которые гарантируют надежную кровлю, которая долгие годы будет защищать дом от холода и дождя. При строительстве не стоит экономить на этом этапе работ, так как это может вызвать дополнительные финансовые вложения и временные затраты.

Крепление мауэрлата к газобетону проволокой, анкерными болтами и шпильками

Тот, кто интересовался строительством частного дома или тем более возводил такие постройки, знает, что такое мауэрлат и как важно правильно его закрепить для всей конструкции. Для тех, кто пока не знаком со строительным делом, уточним, что мауэрлат – это специальная деревянная конструкция, назначение которой – принять основную нагрузку с крыши и равномерно распределить ее по стенам дома. Именно к нему крепятся ноги стропил, и они обеспечивают конструктивную устойчивость всей крыши.

Крепление мауэрлата к газобетону.

Надежный и грамотный монтаж мауэрлата к стенам – ответственная операция, так как от ее аккуратности зависит не только прочность всей кровли, но и ее долговечность. На самом деле мауэрлат может быть даже в виде двутавра или стального бруса, если стропила на крыше тоже металлическая система, но такие случаи, особенно в частном строительстве, крайне редки.

Надежность крепления к газобетону напрямую зависит от точности всех предварительных расчетов и технологии монтажа. Минимальное сечение деревянного бруса или бревна 10х10 см, но лучше больше. Если в качестве мауэрлата планируется использовать бревно, то его следует обрезать с одной стороны настолько аккуратно, чтобы оно плотно прилегало к верхней грани газобетонной стены.

Выбор материала и расчет параметров

Монтаж мауэрлата несет две основные функции:

1. Равномерное распределение нагрузки от кровли на все несущие стены дома.
2. Крепление конструкции крыши к монтажной коробке.

В качестве основы используется деревянный брус размером от 10х10 до 15х15 см.

За основу берется деревянный брус размером, как было сказано выше, от 10х10 до 15х15 см. Лучше всего брать брус из лиственных пород, который предварительно должен пройти антисептическую обработку. Все бруски должны равномерно закрывать всю верхнюю часть стен, а для их надежного скрепления между собой используется прямой замок. В этом случае замок лучше дополнительно укрепить, забив для крепления гвозди.

В результате у вас получится единая жесткая система, когда бруски надежно скрепляются с двумя соседними и образуют надежную опору для будущих стропил. Бруски всегда немного уже кладки из газоблоков, поэтому их нужно сдвинуть к внутреннему краю так, чтобы между бруском и внешним краем стены оставалось свободное пространство шириной не менее 5 см. В некоторых случаях по внешнему краю кладут ряд кирпичей, в которые будут упираться стороны мауэрлата.

Помните, что перед тем, как приступить к креплению мауэрлата к газобетону, между деревом и стеной необходимо будет уложить качественную гидроизоляцию.

Варианты крепления мауэрлата

Всего существует несколько способов крепления мауэрлата к газобетону. В связи с тем, что этот крепеж должен быть максимально прочным и не допускать даже малейших изменений конструкции, в современной технологии строительства применяют несколько высоконадежных видов фиксации этих элементов между собой. Это крепление с:

• прочной стальной проволокой;
анкеры
• , встроенные в армированный пояс;
• металлические шпильки, выступающие из железобетонного пояса.

Рассмотрим эти виды крепления к газобетону более подробно.

Крепление стальной проволокой

Крепление мауэрлата проволокой: 1 — Стяжка, 2 — Мауэрлат, 3 — Гидроизолятор, 4 — Стропила, 5 — Проволока, 6 — Крепеж.

Еще при кладке стены в два-три ряда до ее верха между кирпичами проталкивают стальную проволоку так, чтобы ее середина была закреплена кирпичами.

Оба конца должны быть такой длины, чтобы их было достаточно, чтобы прикрепить брус к стене. Для этого проволока должна пройти через отверстие в мауэрлате и надежно затянуться.

Количество таких связок не регламентируется, но их количество лучше приравнять к количеству футов стропил.

Крепление анкерными болтами

Для лучшего крепления мауэрлата опытные строители советуют соорудить армированный пояс. Помимо того, что с таким бетонным поясом крепление к брусу будет удобным и надежным, армопояс еще и увеличивает прочность всей коробки в целом, делая ее более жесткой. Кроме того, армированный пояс позволяет идеально выровнять верхнюю границу стен по горизонтали, что крайне важно для обеспечения как прочности, так и надежности.

Монтажная пластина с анкерными болтами.

Если стены дома выполнены из газобетона, монтаж мауэрлата невозможен без армирования, так как сам газобетон слишком мягкий материал, чтобы обеспечить надежную фиксацию анкерных болтов, шпилек или других крепежных элементов.

Строить армированный пояс лучше всего из специальных П-образных блоков, которые укладывают на верхнюю грань стен так, чтобы образовалась единая и непрерывная линия желоба. По углам используются блоки с распиленной боковиной, чтобы линия желоба не прерывалась. Именно в этот желоб устанавливается арматура из 12 и 6 мм (поперечных) прутьев. После установки арматурного каркаса желоб заливают бетонной смесью, при этом делают это непрерывно и за один заход.

Но еще до заливки бетоном желоба армированного пояса устанавливаются анкеры с резьбой. Они скреплены вязальной проволокой. Их крепления должны быть максимально плоскими; для этого используется натянутый шнур или леска. Анкеры должны располагаться как можно ближе к верхней поверхности бетона и к бруску соответственно, при этом стоять максимально перпендикулярно линии.

Количество креплений не регламентировано, но их количество не должно быть меньше количества стропил, при этом размещать их нужно так, чтобы они не закрывались ими, поэтому постарайтесь максимально точно отметить места крепления.

Крепление мауэрлата с гидроизоляцией.

После застывания бетонного раствора анкеры надежно закрепляются в его толще. Это крепление является самым надежным из всех мыслимых вариантов.

После окончательного высыхания на бетонном поясе и анкерах брусья укладываются таким образом, чтобы анкеры проникали в заранее просверленные в дереве отверстия. После этого крепление происходит затяжкой гаек и шайб.

Чтобы точно рассчитать место под будущие отверстия под анкерные болты, нужно поверх болтов уложить брусок, а затем сверху несколько раз ударить трамбовкой или ее аналогом. От соприкосновения с болтами в древесине останутся вмятины, и в этом месте нужно просверлить отверстия.

Иногда в целях экономии делают не сплошной бетонный пояс по всей длине стены, а отдельные бетонные подушки. То есть делают аналог шурфов в кирпичной кладке, куда укладывают арматуру и заливают бетон по той же технологии, что и пояс. Там также необходимо прикрепить анкерные втулки к арматурным стержням.

Крепление металлическими штифтами

Крепление мауэрлата металлическими штифтами.

Если у Вас небольшой дом и давление на него со стороны крыши не предполагается слишком большим, то можно использовать более легкий вариант крепления для крепления стен с помощью мауэрлатного бруса — стеновых шпилек, заделанных в стену. Эти шпильки представляют собой стальной крепеж в виде болтов с поперечным ответвлением или основанием в виде квадрата со сторонами 5 см.

На этапе возведения кирпичной кладки эти шпильки замуровывают в стену, их устанавливают за один или два ряда до окончания строительства. Свободной длины шпилек должно быть достаточно, чтобы пройти через планку или зафиксировать контргайки.

Дальнейшая технология напоминает крепление анкерными болтами. Также отмечают места для сверления отверстий, устанавливают бруски и затягивают шурупы.

Важность гидроизоляции при монтаже

Выбрав один из предложенных вариантов крепления, проведите точный подсчет необходимых вам креплений и их будущего расположения.
