Кладка газоблоків в Києві 2023

Практично обов’язковим етапом будь-яким будівельних робіт є кладка цегли — цегляні будівлі традиційно і справедливо вважаються надійними, довговічними і придатними під наш клімат. Правильно класти цеглу — складне завдання. У будівельних нормах і правилах описані вимоги до таких робіт. Варто відразу зазначити, що новачок не впорається із завданням якісно: ідеально рівні стіни зможе звести тільки досвідчений муляр.

Особливості кладки цегли

На якість цегляної кладки впливає дуже багато чинників: це характеристики самого матеріалу, рухливість розчину, ідеальна горизонтальність конструкції. Професіонали знають, як досягати якості при роботі. Крім того, вони вміють працювати швидко: досвідчений муляр не затягнеться терміни будівництва. Найбільш затребувані послуги, які замовляють у майстрів:

1. Кладка облицювальної цегли . Це найбільш складний і трудомісткий процес. Він вимагає одночасно акуратності, чистоти і точності. Облицювальну цеглу зазвичай кладуть відразу після зведення капітальних стін (в деяких випадках передбачають утепляющую прошарок між стінами і фасадом). Найчастіше сучасних замовників цікавить укладання клінкерної облицювальної цегли — матеріал досить дорогий, тому вимагає особливої ​​акуратності.
2. Кладка цегли під розшивку . Її виконують у випадках, коли не планується ніякої обробки на цегляній поверхні, тому важливо забезпечити їй естетичний і закінчений вигляд. У більшості випадків такий спосіб кладки застосовують для оздоблювального цегли, і в великій кількості випадків — для цегли, з якого зводять капітальні стіни. Від майстра потрібно, зокрема, відразу прибирати зайвий розчин на швах.
3. Кладка стін з цегли. Цегляні стіни зводять, використовуючи спосіб кладки «впріжім» або «впритул». Перший спосіб застосовують при досить жорстких розчинах, другий — при пластичних. Існує дуже багато стандартизованих видів кладки і перев’язки — потрібний варіант майстер вибирає, орієнтуючись на характеристики об’єкта.

Кому доручити кладку цегли?

Ідеальна кладка цегли оцінюється за такими характеристиками:

• міцність;
• горизонтальність;
• естетичність;
• відсутність випирають частин.

Прайс: Кладка газоблоків в Києві 2023

Вартість кладки цегли	Ціна, грн. /М2
Фасад. облицювальну цеглу	від 200 грн.
Перегородки в 1/2 цегли (чорнова кладка)	від 80 грн.
Стіна чорнова	від 300 грн.
Стіна під розшивку	від 400 грн.
Стіна з газоблоку або піноблоку	від 250 грн.
Перегородка з газоблоку або піноблоку	від 250 грн.
Кладка стін з шлакоблоку	від 300 грн.
Кладка стіни з керамоблока	від 300 грн.
Стіна з черепашника	від 240 грн.
Армування кладки сіткою	від 15 грн.
Анкеровка однієї стіни до іншої	від 15 грн.
Кладка вентканалов і димоходу	від 200 грн.
Приготування розчину для кладки	від 130 грн.

* Ціна актуальна на Березень 2023

Цікавить якісна кладка цегли в Києві за доступною ціною? Сервіс Кабанчик допоможе знайти досвідченого майстра, який впорається із завданням швидко і недорого. Знайти фахівця можна всього за 5 хвилин: цього часу достатньо, щоб оформити завдання, дочекатися заявок і вибрати кращого виконавця. Ви можете запропонувати свою ціну, встановити зручні терміни робіт. При виборі майстра користуйтеся відгуками, рейтингами і портфоліо — це дозволить безпомилково визначити професіонала.

Часті питання про Кладка газоблоків

Переходьте по посиланням і натискайте «Викликати майстра».

Якщо ви скористаєтеся послугами майстра, то вартість виїзду складе 0 грн, якщо ж майстер проконсультує вас, але не буде виконувати роботу, вартість виїзду складе 150 грн.

Всі наші фахівці проходять перевірку паспортних даних. Якщо ви зіткнулися з несумлінним фахівцем, зверніться в службу підтримки для компенсації до 1 000 грн.

(9 голосів, у середньому 4.22 з 5)

Кладка газоблока и газобетона в Харькове

При перепланировке квартиры может потребоваться строительство новых перегородок. Наиболее подходящим материалом для этих целей считается газобетон, обладающий небольшим весом и отличными эксплуатационными характеристиками. Если вы ищите мастеров, которые умеют укладывать газоблок качественно и быстро, обращайтесь к специалистам харьковской компании Trofimov, которые возведут стеновые конструкции по доступной цене.

Схема работы с нами по кладке газоблока

Услуги кладки газоблоков осуществляются «под ключ» — мы берем весь цикл работ на себя, и вам не придется отдельно искать грузчиков, доставщиков и каменщиков.

Этапы сотрудничества с Trofimov:

• Вызов замерщика. Вы оставляете заявку на сайте или звоните нам по телефону, договариваетесь о выезде прораба на объект в течение суток или в удобное время.
• Выполнение замеров. Прораб консультирует по интересующим вопросам, замеряет помещение, уточняет пожелания клиента.
• Составление сметы. Осуществляется на основании полученных данных за 24 часа. После согласования будет составлена смета материалов, в которой указываются их наименования, характеристики и цена.
• Выполнение работ. Осуществляется закупка и завоз газобетона, монтаж стеновых перегородок.
• Отчетность. В процессе заказчик получает подробный отчет о выполненных работах и израсходованных материалов.
• Сдача объекта. По завершению осуществляется вывоз строительного мусора, предоставляется акт выполненных работ.

С момента последнего этапа гарантийные обязательства компании вступают в силу.

Почему выбирают фирму Trofimov

Наша компания – это команда профессионалов в сфере ремонтно-отделочных работ, и укладка газоблоков – только одно из направлений деятельности. Мы нацелены на качественный результат, полностью отвечающий требованиям клиента.

Наши преимущества:

• За 8 лет существования фирма наработала собственные стратегии и имеет отличную годовую статистику. В штате работают опытные мастера, регулярно повышающие квалификацию.
• Подбор материалов. При обращении вам помогут выбрать качественный газобетон для предстоящих задач, а благодаря закупке напрямую от поставщиков его стоимость будет на 10% ниже, чем в магазине.
• Постоянный штат мастеров. Нет необходимости прибегать к услугам наемных рабочих – в команде работают 15 специалистов, способных справиться с задачами любой сложности.
• Высокая скорость исполнения. Составление смет и работы осуществляются максимально быстро и строго в оговоренные сроки.
• Европейский сервис. Мы используем новейшее оборудование и сотрудничаем с ведущими поставщиками материалов, благодаря чему получаем результат на высочайшем уровне.
• Соблюдение технологий. Работы выполняются в соответствии с действующими стандартами и нормами.
• Прозрачность. Нет скрытых цен и доплат, со стоимостью услуг можно ознакомиться в прайсе, размещенном на сайте в открытом доступе.

Компания Trofimov  несет полную ответственность за выполненную кладку газобетона и предоставляет гарантию на работу.

Достоинства и недостатки газоблока и газобетона

Кладка газобетона широко применяется при перепланировке квартир в связи с тем, что этот материал обладает целым рядом преимуществ:

• Низкая стоимость – газоблоки являются одним из самых дешевых материалов.
• Высокие теплоизоляционные показатели, отличное шумопоглощение и воздухопроницаемость.
• Срок эксплуатации до 50 лет и более.
• Устойчивость к перепадам температур, механическим воздействиям, деятельности микроорганизмов и грибков, огню, коррозии.
• Точность геометрических размеров с погрешностью не более 1 мм.
• Небольшой вес, позволяющий использовать газобетон на любых этажах.
• Высокая скорость монтажа.
• Безопасность для здоровья человека и окружающей среды.

У материала есть и несколько минусов, но они незначительны. Из-за рыхлой структуры предметы, обладающие значительным весом (водонагреватели, навесные шкафы), будут плохо держаться, поэтому необходимо использовать специальные крепления для газобетона. В связи с гладкостью поверхности блоков многие отделочные смеси не закрепляются, поэтому перед их нанесением необходимо выполнить грунтование.

Стоимость кладки газобетона

Компания Trofimov стабильно работает на рынке ремонтно-отделочных работ много лет и предлагает клиентам конкурентоспособную стоимость работ. Цена на газобетон существенно ниже магазинной в связи с прямыми поставками от производителей, при этом гарантируется точность расчетов и отсутствие перерасхода строительных материалов.

Чтобы узнать, сколько стоит укладка газоблоков, вы можете ознакомиться с прайсом на сайте или позвонить менеджерам по указанному номеру телефона для получения подробной консультации.

Одним из немногих недостатков стены или перегородки из газоблока является ее «рыхлость». Этот недостаток вы сможете обнаружить, лишь собравшись повесить на стену из газоблока полку, кронштейн для телевизора и т.д. Но этот недостаток легко устраняется путем использования для монтажа специальных крепежных элементов. Если газобетонные блоки изготовлены на производстве, а не в гараже, т.е. они имеют правильную, ровную форму, а работу будут выполнять опытные мастера, то процесс возведения стены или перегородки не займет много времени.

Кладка стен из газобетона: виды кладки, стоимость, нормы расхода, цены

Содержание:

• Кладка стен из газобетона – основные принципы
• Нормы СНиП по кладке стен из газобетона – виды и способы
• Другие нормы, применяемые для кладки
• Процесс кладки газобетонных блоков
• Особенности кладки стен
• Клеящие растворы и инструменты, применяющиеся для кладки газобетона
• Особенности кладки в зимний и летний период
• Нормы расхода при кладке стен из газобетона
• Сколько стоит кладка газобетона?

Газобетон пользуется большой популярностью – это легкий, добротный и прочный материал, позволяющий возводить конструкции с минимальной нагрузкой на фундамент. Газобетон обеспечивает отменные теплоизоляционные свойства, позволяет добиться значительной шумоизоляции и делает возводимую конструкцию прочной и долговечной. Этот строительный материал дает возможность быстро возвести проектируемый объект, а также позволяет воплотить в жизнь самые смелые дизайнерские решения.

Кладка стен из газобетона – основные принципы

Перед началом возведения стен у прораба должен быть как минимум кладочный план, а лучше рабочий проект на строительство. Предварительное проектирование позволит избежать возможных ошибок и получить оптимальное соотношение цены и качества возводимого объекта.

В проекте для определения требуемой толщины стен выполняется теплотехнический расчет, а также учитываются все возможные нагрузки на стены.

Для кладки обычно используется ячеистый вид бетона с автоклавным твердением. В зависимости от предназначения стен, их можно условно разделить на несущие, ненесущие и самонесущие виды.

Нормы СНиП по кладке стен из газобетона – виды и способы

Для кладки внешних конструкций в России действуют нормы СНиП №3. 03.01-87. Для ненесущих стен, осуществляется монтаж одним рядом, где блоки газобетона укладываются с перевязыванием, что обеспечивает дополнительную прочность и последующую устойчивость возводимой конструкции. Укладывать в «два блока» следует с использованием вертикального принципа вязания рядов. Данное условие следует выполнять с частотой не менее, чем на пятую часть общей толщины стенки.

Другим вариантом может стать перевязка с использование тычковых рядов, чередующимися с ложковыми рядами в соотношении 2/3.

Еще одним видом кладки считается монтаж «два блока», но без использования вертикального способа перевязывания. В данном случае ряды между собой скрепляются дополнительными элементами — анкерные пластины, проволока, дюбеля. Особенностью подобной кладки является теплоизоляция, которую прокладывают между рядами уложенных блоков. При необходимости установить крепежные элементы, применяют алмазное бурение бетона.

Другие нормы, применяемые для кладки

Любое строительство здания предполагает соблюдение необходимых нормативов кладки. Чаще всего подразумевается норма временного промежутка, требующаяся для укладки материала на определенной площади.

В данную норму также включаются такие показатели как время, использование рабочей силы на данный вид работ, включающий непосредственно укладку и перемещение строительных материалов.

Кладка газобетона зимой пропорционально влияет на норматив и зависит от температурных показателей и погодных условий.

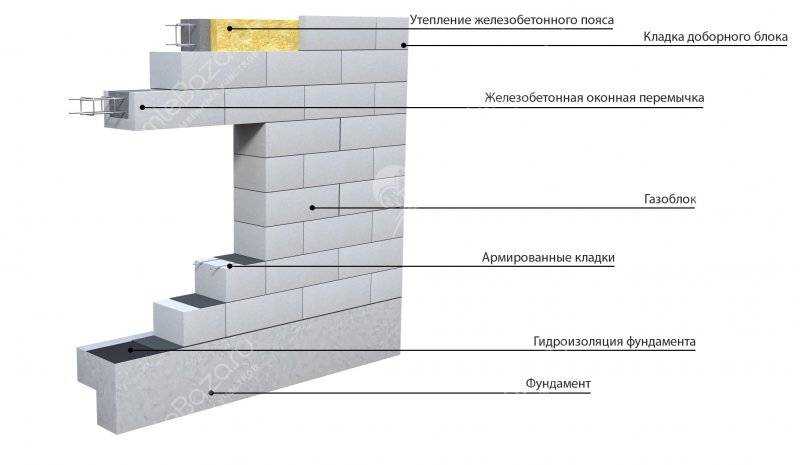

Начинать процесс кладки следует с подготовки основания. Необходимо добиться идеально ровной поверхности, где разность перепада высот должна быть минимальной. Если существует разница отметок, превышающая 5 мм, то первый слой следует укладывать не на клеевую основу, а на цементный раствор, добившись тем самым ровной поверхности. Сама толщина раствора, используемого в качестве слоя для выравнивания должна находиться в пределах 20мм.

Укладка первого слоя газобетона предполагает размещение гидроизоляции, в качестве которой могут использоваться материалы на битумной основе или мастики.

Кладка начинается с углов здания, после чего блоки укладывают до полного заполнения ряда. Каждый уложенный блок проверяется в горизонтальной и вертикальной плоскостях уровнем, высота контролируется с помощью натянутого шнура. На каждом углу рекомендуется установить стойку с отвесом, с помощью которой можно осуществлять контроль правильного вертикального расположения углов.

Толщина слоев клея составляет 0,5-3 мм, а среднюю толщину шва принято принимать в 2 мм. На поверхности газобетона клеящие составы наносятся зубчатым инструментом, что способствует последующему выдавливанию излишков клеящего раствора при укладке следующего блока.

Особенности кладки стен

Наружная кладка домов выполняется преимущественно в «один блок». Если в последующем не предусмотрена защитная декоративная штукатурка стен здания, следует использовать блоки газобетона морозостойких марок от F35 и выше. Внутренние стены допускается укладывать в один ряд блоков, однако, при этом следует учитывать возможности усадки здания с последующей деформацией стен и их растрескиванием.

Для обеспечения высоких показателей надежности кладка должна соответствовать следующим требованиям:

• Должны соблюдаться правила порядного перевязывания блоков, что обеспечит дополнительную прочность конструкции.
• При укладке в один блок следует соблюдать цепную рядную перевязку.
• Для двухрядного способа укладки можно использовать перевязку с использованием тычковых рядов.

Клеящие растворы и инструменты, применяющиеся для кладки газобетона

Укладка газобетона требует определенной подготовки, использование специализированного инструментария позволит существенно облегчить работу с данным строительным материалом:

• Пила с твердыми зубьями предназначена для резки блоков газобетона, в случае получить блок нестандартного размера. Допускается также использование стандартной ножовки по дереву, разделение блока не отражается на характеристиках его качества и долговечности;
• Приспособления для нанесения клеящих составов способствуют равномерному нанесению и распределению клея по всей поверхности;
• Резиновый молоток предназначается для более точной укладки и подгонки блоков;
• Штроборез предназначается для прорезывания в блоках специальных канавок (штроб) для укладки связующей арматуры;
• Дрель с насадкой применяется в качестве миксера для приготовления клеящих растворов;
• Терка позволяет удалять возможные выступы, выравнивая верхние грани блоков;
• Уровни для обеспечения точной подгонки и соответствия блоков между собой, применяют стандартные и водные уровни.
• Для обеспечения качественной укладки газобетона применяют клеящие смеси, что позволяет сделать шов тоньше, а соединение более прочным.

Особенности кладки в зимний и летний период

В зимний период предполагается использование специальных клеящих смесей с особыми добавками-пластификаторами. Отрицательные температуры негативно отражаются на качестве раствора. Свободная вода превращается в лед, что после оттаивания существенно отражается на прочности. Использование специальных присадок позволит избежать подобных проблем.

Нормы расхода при кладке стен из газобетона

В сравнении с кирпичной кладкой, стоимость постройки из газобетона приблизительно на 40-50% ниже. Стоимость самой кладки также значительно дешевле и проще, что существенно удешевляет себестоимость готового объекта. Расход клея в отношении раствора меньше в 5 раз. Низкий вес блоков значительно снижает нагрузку на фундамент, что позволяет сэкономить на его устройстве.

Существует несколько различных типоразмеров блока, в зависимости от которых будет рассчитываться расход на один квадратный метр площади. К примеру, для размера 150х200х600 соответственно будет 6,7 штук, а для стандартного 250х200х600 — 4 блока газобетона. То есть норма расхода на 1м3 кладки зависит от размера блока.

Сколько стоит кладка газобетона?

Цена кладки определяется в каждом случае индивидуально. На нее влияют сложность постройки, количество подрезок, этажность здания, время года и ряд других факторов. Однако общая стоимость дома из газобетона существенно ниже кирпичных построек, что снижает затраты на стройку объекта в целом.

Кладка блоков в Минске | Цена на кладку стен из блоков

Кладка стен
Наименование работ	Ед. изм.	Цена отдельных видов работ в $	Цена комплекса работ в $
Кладка из блоков
Раскладка первого ряда стен из блоков	мп	5	18$ за м. куб.
Кладка стен из газосиликатных блоков толщиной 300-500мм	м3	18
Кладка стен из керамзитовых блоков толщиной 300-500мм	м3	20
Кладка стен из керамических блоков толщиной 300-500мм	м3	30
Кладка перегородок из блоков толщиной 100мм	м2	10
Кладка перегородок из блоков толщиной 200мм	м2	15
Закладка торцов плит перекрытия блоками	мп	6
Кладка блоков вентшахт	мп	18
Кладка из кирпича
Раскладка первого ряда стен из кирпича	м3	6	38$ за м. куб.
Кладка кирпичных стен	м3	38
Кладка колон из кирпича	мп	38
Кладка перегородок из кирпича	м2	18
Кладка клинкерного кирпича	м2	28
Кладка вентканалов (за трубу, выход)	мп	18
Монтажные сборных конструкций
Монтаж блоков ФБС	шт	15	10$ за 1шт.
Монтаж перемычек до 1,5м.	шт	10
Монтаж перемычек до 3м.	шт	15
Монтаж перемычек до 4м.	шт	25
Монтаж плит перекрытия	шт	15
Заделка швов в плитах ц/п раствором	мп	2
Сварка плит между собой	шт	6
Заделывание отверстий в торцах плит	шт	0,6
Монолитные работы
Устройство монолитных перемычек	мп	16	10$ за 1шт.
Устройство монолитного пояса	мп	18
Устройство монолитных балок	мп	20
Монтаж/демонтаж опалубки монолитного пояса, балок и перемычек	м2	6
Утепление пенополстеролом монолитного пояса, балок и перемычек	мп	1
Устройство монолитных участков между плитами перекрытия	м2	40
Прочие работы
Работа с координацией крана	чел/час	10
Горизонтальная гидроизоляция основания под стены	мп.	1,5
Установка строительных лесов и подмостей	м2	2
Приготовление кладочного раствора	м3	55
Приготовление бетона в ручную	м3	60
Подрезка блоков фронтона	мп	6
Уладка кладочной сетки в кладку стен	мп	1
Установка закладных при кладки перегородок	шт	2
Заделка стыка между кладкой и перекрытием	мп	1
Переноска навалочных грузов до 20м в ручную	т	15
Подъем навалочных грузов на 1этаж в ручную	т	15
Демонтаж кладки стен	м3	45
Все расчеты производятся после заключения договора в белорусских рублях по курсу Нац. Банка.
— На все выполненные нами работы предоставляется гарантия. — Стоимость работ может изменяться в зависимости от сложности проекта.

Газосиликатные блоки при укладке требуют определенного опыта и знаний. Прежде чем приступить к кладке блоков, необходимо сделать все гидроизоляционные работы. При кладке газосиликатных блоков используется специальный клеевой или цементный раствор, также необходим определенный набор инструментов – различные пилы, киянки, мешалки, сверла, электродрели и рубанки. Для качественного выполнения работ по кладке блоков и кирпича необходимо знать и учитывать некоторые особенности. Например, чтобы обеспечить большую теплоту в доме, шов состава должен быть минимальный. Или, например, важно знать, что перед монтажными работами следует обустроить систему искусственной вентиляции для быстрого высыхания стен.

С каждым заказчиком заключается договор на выполнение работ, а после сдачи объекта в эксплуатацию наши клиенты получают гарантию на выполненные нами работы.

AAC – свойства, цена, преимущества и многое другое

Блоки AAC или автоклавные газобетонные блоки быстро заменяют традиционные кирпичи в строительной отрасли. Газобетон — это пенобетон, который в три раза легче обычного кирпича, а значит, с ним легко обращаться и использовать.

Возможно, вас заинтригует тот факт, что AAC не являются новичками в этой области. Этот материал был изобретен где-то в 1920-х годах. Однако его популярность резко возросла только в последнее десятилетие или около того. Если вы находитесь в процессе строительства своего дома, то обязательно рассмотрите AAC блокирует вместо красного кирпича.

Как создаются блоки AAC?

Блоки AAC изготавливаются и подаются в автоклав для затвердевания

Блоки AAC имеют пористую пеноподобную текстуру, что делает их легкими. Это не означает, что для его создания использовался какой-то магический материал. Некоторыми из материалов, используемых для создания структуры AAC, являются цемент, вода, песок и известь. Также добавляется небольшое количество разрыхлителя, который помогает сформировать пористую структуру.

Различие между газобетонными блоками и обожженным глиняным кирпичом заключается в производственном процессе и используемых материалах. Автоклав — это машина, в которой можно настроить высокое давление и температуру для создания перегретого пара. Созданная структура AAC block автоклавируется, чтобы получить ее легкую и прочную структуру.

Теперь, чтобы улучшить свойства газобетонных блоков , во время смешивания и отливки газобетона добавляются определенные ингредиенты. Алюминиевый порошок смешивают с гидроксидом кальция, и в смесь выделяется вода и газообразный водород. Этот газ вспенивается и играет большую роль в создании пористой пенообразной структуры в конце. Этот газ поднимается до 3 мм внутри смеси, что делает конечную конструкцию в 3 раза легче, чем обычный цементный блок.

Смешанную смесь необходимо поместить в камеру автоклава примерно на 10-12 часов, чтобы она затвердела. AAC также называют автоклавным бетоном, пористым бетоном, ячеистым бетоном или аэробетоном.

Каковы особенности блоков AAC?

Блоки AAC имеют пористую и легкую текстуру

Блоки AAC имеют в основном стандартные размеры во всем мире, а вес и цена блоков AAC варьируются в зависимости от выбранного вами размера. Общие спецификации размера:

Наиболее часто выбирают размер 600X200X200. Один из таких блоков может весить около 15 кг. Другие особенности этих блоков:

Вам также может понравиться

Каковы текущие цены на блоки AAC в Индии?

Газобетонный блок Цены варьируются от 2000 до 4000 индийских рупий за кубический метр, в зависимости от производителя, у которого вы его покупаете. Как и ожидалось, цена кубометра будет варьироваться в зависимости от того, сколько штук вы покупаете.

Газобетонный блок Цены могут быть высокими, но размер отдельных блоков огромен по сравнению с красным кирпичом

Преимущества и недостатки газобетонных блоков

Вот некоторые преимущества и недостатки блоков AAC.

Преимущества блоков AAC

1. Термическая эффективность является одним из самых больших преимуществ этих блоков AAC . Они обеспечивают комфорт в доме как летом, так и зимой, а также снижают нагрузку на отопление и охлаждение.

2. Блоки справляются с огнём лучше, чем традиционные блоки.

3. Эти блоки до 3 раз легче по весу, чем традиционные глиняные или цементные блоки.

4. Отдельные блоки намного крупнее глиняных кирпичей. В результате завершение структуры происходит быстрее.

5. Для больших конструкций цены на газобетонный блок лучше по сравнению с использованием обожженных глиняных кирпичей.

6. Блоки газобетона экологически безопасны, так как при их изготовлении не используются токсичные материалы. Производственный процесс также включает на 50% меньше выбросов парниковых газов и на 30% меньше образования твердых отходов.

7. Пористый материал газобетонных блоков способствует естественному впитыванию влаги, в результате чего в доме будет меньше плесени, сырости и влажности.

8. Потребность в обрезке и резке блоков AAC может быть больше по сравнению с традиционными блоками. Однако блоки AAC являются более точными. Они имеют идеальные размеры и не требуют обрезки.

9. Так как эти блоки легкие, вы потратите меньше на AAC блок цены, если учесть транспортные расходы и оплату труда при погрузке и разгрузке блоков.

10. Эти пористые и воздушные материалы служат очень долго и практически не подвержены влиянию климатических изменений.

Недостатки блоков AAC

1. Неправильный монтаж может привести к появлению трещин в конструкции блоков, а это повлияет на конечную отделку здания.

2. Пористый материал 9Блоки 0003 AAC означают, что с ними нужно обращаться осторожно во время погрузки и разгрузки. Кроме того, тот факт, что они легкие, может заставить рабочих обращаться с ними причинно, что приведет к нежелательной поломке.

3. Блок AAC Цены зависят от заказываемого количества. Если вы строите малоэтажное небольшое здание, то общая цена кирпича может быть высокой по сравнению с традиционным кирпичом. Их лучше всего использовать в многоэтажных домах.

4. Не каждый каменщик может уложить газобетонных блоков . Это должны делать только специалисты.

5. Блоки AAC не могут выдерживать большие нагрузки и называются ненесущими материалами. Поэтому в основном их следует использовать для перегородок.

Блоки из газобетона по сравнению с блоками из обожженной глины (красный кирпич)

Блоки из газобетона легко крепить, они ровные и обрезаются

Теперь, когда вы ознакомились со свойствами, преимуществами и недостатками 9Блоки 0003 AAC, Вот подробное сравнение блоков AAC и красного кирпича, чтобы дать вам еще больше ясности, какой из них выбрать для ваших строительных целей.

Читайте также: GST на строительство

История газобетонных блоков

Знаете ли вы, что газобетонных блока были впервые изобретены в Швеции в 1920-х годах? Шведский архитектор доктор Йохан Аксель Эрикссон и профессор Хенрик Крюгер вместе создали новый строительный материал, который был легче и прочнее глиняных кирпичей. Они запатентовали продукт в 1924, и впервые был создан первый бренд по продаже автоклавного газобетона под названием Ytong.

Вначале эти ученые использовали квасцы, природный глинистый сланец, содержащий пирит, для создания процесса. Содержание углерода в пирите способствовало процессу горения и выделению газов.

В 1972 году шведское правительство указало на выбросы вредных радонов при сжигании алюминиевых сланцев. В результате материал был запрещен, и промышленности пришлось искать альтернативу — смесь извести, цемента, алюминиевой пудры и обожженного гипса. Шведские бренды, которые произвели 9Блоки 0003 AAC в основном были автономными поставщиками в большинстве стран Азии, Африки и Ближнего Востока. Однако благодаря буму строительной отрасли в Азии многие местные бренды производят и продают эти блоки внутри страны.
Также читайте: Земельные участки на продажу в Бангалоре

Вывод на блоки AAC

Если вы находитесь в процессе строительства своего дома или бизнес-настройки, то обязательно рассмотрите возможность использования блоков AAC полностью или частично для строительства. У этих блоков есть много преимуществ, которые делают их отличным выбором для строительства долговечных конструкций. Изоляция, которую обеспечивают эти блоки, является большим преимуществом для домовладельцев в Индии.

Блок AAC цены могут показаться завышенными. Однако помните, что эти блоки очень большие, и вам понадобится значительно меньше блоков, чем традиционных кирпичных. Кроме того, если вы строитель, строящий высотное здание, то блоков AAC в конечном итоге сэкономят вам столько денег. Поговорите со своим строителем и сравните их с традиционными блоками, прежде чем принять решение.

Читайте также

Часто задаваемые вопросы

• Годятся ли газобетонные блоки для строительства домов?

  Блоки

  AAC превосходны с точки зрения точности, долговечности и гибкости, а также имеют низкую способность к поломке. Эти легкие блоки обеспечивают отличные изоляционные свойства для домов в различных погодных условиях.

• Какова средняя цена блока AAC в Индии?

  Средняя цена блока газобетона в Индии может варьироваться от 2000 до 4000 индийских рупий за кубический метр. Окончательная цена каждого блока будет полностью зависеть от его размера. Хотя цена кажется высокой, помните, что это большие блоки, в отличие от традиционных красных кирпичей.

• Можно ли установить плитку поверх блоков AAC?

  Да. Существуют специальные клеи, называемые клеями для блоков AAC, которые предназначены для использования поверх этих блоков для установки плитки или других приспособлений. Использование других универсальных клеев может не сработать.

• Как блоки AAC крепятся или укладываются друг на друга?

  Блоки газобетона

  можно укладывать друг на друга с помощью обычного серого цемента, который используется для крепления бетонных блоков или красного кирпича.

• Почему я должен выбирать блоки AAC, если цены на блоки AAC выше, чем у красного кирпича?

  Несмотря на то, что на первый взгляд цены на газобетонные блоки выше, чем на красный кирпич, вы можете значительно сэкономить на трудозатратах, транспортных расходах, а также затратах на использование цемента и стали, выбрав первый вариант. Легкий вес блоков AAC поможет вам сэкономить на других дополнительных затратах на строительство.

Конструктивное проектирование — Автоклавный газобетон Aercon AAC

Вы здесь : Главная / Техническая информация / Конструктивный дизайн

Структурный проект PDF

Общее

В следующих разделах этого раздела показан метод расчета конструкции панельных и блочных систем AERCON.

Включены:

• Графики пролетов и анализ диафрагм для панелей пола и панелей крыши
• Диаграмма пролетов и соединения для ненесущих стеновых панелей
• Расчет несущей и поперечной стен для несущих вертикальных стеновых панелей и блоков
• Для дополнительных применений с другими строительными системами AERCON обратитесь к представителю AERCON.

Панели пола

Общие сведения

Существует ряд причин для выбора полов из автоклавного ячеистого бетона. Возьмем, к примеру, малый вес. Это влияет на размер и вес фундамента, так как традиционный пол весит в три раза больше, чем его аналог AERCON.

Огнестойкие характеристики AERCON исключительны.

Кроме того, напольные панели AERCON обладают превосходными звуковыми и тепловыми характеристиками, присущими материалу AERCON.

Другим явным преимуществом напольных панелей AERCON является скорость монтажа. Площадь пола до 40 футов ² легко устанавливается с помощью одного подъемного крана с помощью хорошо обученной монтажной бригады.

Изготовление

Панели пола поставляются на основе классов прочности АС4 и АС6. Максимальная длина панели составляет 20 футов-0 дюймов. Стандартная ширина панели составляет 2 фута-0 дюймов. Номинальная толщина панели 6″, 8″, 10″ или 12″ доступна в зависимости от нагрузки и требований к пролету.

Арматура размещается в ключевых стыках между панелями для обеспечения непрерывности и работы диафрагмы.

Система панелей

Панели пола изготавливаются на заказ. Их длина, толщина и армирование определяются исходя из строительных требований и спецификаций. Стандартная ширина панели составляет 2 фута-0 дюймов. Информацию о профиле панели см. в разделе «Обзор». любые ненужные модификации полей.

Причина этого в том, что каждое отверстие, надрез или надрез (круглый, прямоугольный, диагональный) создают дополнительную нагрузку на область вокруг потенциального надреза. Любые дополнительные требования к армированию могут быть учтены в процессе проектирования и изготовления.

Толщина панели

Толщина панели пола AERCON зависит от требуемого пролета и нагрузки.

Для расчета толщины панели можно использовать следующие типовые нагрузки. Тем не менее, все панели разработаны на основе требований проекта, указанных профессиональным дизайнером.

Вес панели пола
39 шт. для AC4
49 шт. для AC6

Постоянные грузы
Напольное покрытие 5 пс
Потолок/мех. 10 фунтов на квадратный фут
Перегородка 20 псф

Активные нагрузки
40 фунтов на квадратный фут для жилых помещений
50 фунтов на квадратный фут для офисов
80 фунтов на квадратный фут для коридоров
100 фунтов на квадратный фут для выхода

По нестандартным нагрузкам и связанным с ними вопросам обращайтесь к представителю AERCON. Ознакомьтесь со всеми местными юрисдикционными требованиями на предмет любых дополнительных или отличающихся требуемых расчетных нагрузок.

На приведенном ниже графике показаны репрезентативные пролеты для различных временных нагрузок. Этот график можно использовать для предварительного определения толщины, необходимой для конкретного проекта. Так как панели пола разрабатываются индивидуально для проекта, максимальный пролет для отдельной панели может отличаться от графического значения.

Прогиб

Допустимый прогиб панелей пола AERCON под действием общей нагрузки составляет L/180. Допустимое отклонение динамической нагрузки составляет L/240.

Опора

Минимальная длина опоры для панелей пола AERCON составляет 2 1/2″. Кровельные панели

Общие сведения

Для дальнейшего улучшения микроклимата в помещении, акустических и тепловых характеристик лучшим решением для достижения всех этих характеристик является система кровельных панелей AERCON. Крышные панели AERCON можно устанавливать на склоне или горизонтально. термические эффекты внутри здания от летних и зимних температур сведены к минимуму Аналогично напольным панелям AERCON, кровельные панели AERCON

весит меньше, чем другие бетонные кровельные системы. Следовательно, возможно уменьшение размера и веса системы фундамента здания.

Другим явным преимуществом использования кровельных панелей AERCON является скорость монтажа. Крыша площадью до 40 кв. футов легко монтируется одним подъемным краном с помощью хорошо обученной монтажной бригады. Огнестойкие характеристики AERCON являются исключительными.

Установка горизонтальной (плоской) панели крыши.

Изготовление

Кровельные панели поставляются на основе классов прочности АС4 и АС6. Максимальная длина панели составляет 20 футов-0 дюймов. Стандартная ширина панели составляет 2 фута-0 дюймов. Номинальная толщина панели 8″, 10″ или 12″ доступна в зависимости от требований к нагрузке и пролету.

Панельная система

Кровельные панели изготавливаются по индивидуальному заказу. Их длина, толщина и армирование определяются на основе строительных требований и спецификаций. , Стандартная ширина панели составляет 2′-0″. Информацию о профиле панели см. в разделе «Обзор».

Резка панелей и проемы

Все панели могут быть разрезаны и могут иметь отверстия по всей панели. Тем не менее, размер, расположение и тип разреза или отверстия должны быть согласованы с AERCON до этапа проектирования, чтобы избежать ненужных модификаций на месте.

Причина этого в том, что каждое отверстие, надрез или надрез (круглый, прямоугольный, диагональный) создают дополнительную нагрузку на область вокруг потенциального надреза. Любые дополнительные требования к армированию могут быть учтены в процессе проектирования и изготовления.

Толщина панели

Толщина кровельных панелей AERCON зависит от требуемого пролета и нагрузки.

Для расчета толщины панели можно использовать следующие типовые нагрузки. Тем не менее, все панели разработаны на основе требований проекта, указанных профессиональным дизайнером.

Масса панели крыши
39 шт. для AC4
49 шт. для AC6

Постоянные грузы
кровля 5 псф
Потолок/мех. 10 фунтов на квадратный фут
Перегородка 20 псф

Активные нагрузки
40 фунтов на квадратный фут для жилых помещений
50 фунтов на квадратный фут для офисов
80 фунтов на квадратный фут для коридоров
100 фунтов на квадратный фут для выхода

По нестандартным нагрузкам и связанным с ними вопросам обращайтесь к представителю AERCON. Ознакомьтесь со всеми местными юрисдикционными требованиями на предмет любых дополнительных или отличающихся требуемых расчетных нагрузок.

На приведенном ниже графике показаны репрезентативные пролеты для диапазона временных нагрузок. Этот график можно использовать для предварительного определения толщины, необходимой для конкретного проекта. Поскольку кровельные панели разрабатываются индивидуально для проекта, максимальный пролет для отдельной панели может отличаться от графического значения.

Прогиб

Допустимый прогиб кровельных панелей AERCON под действием общей нагрузки составляет L/180. Допустимое отклонение динамической нагрузки составляет L/240.

Опора

Минимальная длина опоры для кровельных панелей AERCON составляет 2 1/2 дюйма.

Заливка раствором

Стыки на смежных панелях заполняются цементным раствором, чтобы обеспечить передачу положительного диафрагменного сдвига.

Крыша Формы

Традиционные плоские или наклонные крыши возможны с кровельными панелями AERCON.Наклон крыши для водоотвода может быть достигнут путем наклона несущего каркаса нижележащей конструкции или путем нанесения слоя конической изоляции (традиционный метод) на кровельные панели.

Установка панели наклонной крыши.

Анализ диафрагмы

Панели пола и крыши AERCON создают структурные диафрагмы, которые можно спроектировать таким образом, чтобы выдерживать боковые нагрузки, вызванные ветром или землетрясением. Панельная система, как диафрагма, действует как большой горизонтальный элемент с глубокими балками, охватывающий всю длину и ширину конструкции.

Каждая диафрагма надежно прикреплена к системе сопротивления боковой нагрузке, так что усилия, возникающие внутри диафрагмы, как нормальные, так и параллельные системе сопротивления, могут быть правильно переданы. Это крепление осуществляется за счет трения при сдвиге, механических креплений, срезных шпилек и/или путем ввинчивания арматурной стали в формованные

и залить соединительную балку по периметру диафрагмы по мере необходимости.

Расчет диафрагм крыши и пола начинается с определения боковых нагрузок на конструкцию, которые передаются каждой диафрагме. Эти силы получены из применимых строительных норм и правил. Как только эти силы получены для обоих основных направлений конструкции, они применяются к диафрагмам, которые затем анализируются аналогично горизонтальной балке на простых опорах.

Для распределения сил на систему сопротивления боковой нагрузке

диафрагма обычно считается бесконечно жесткой. Силы распределяются на систему сопротивления боковой нагрузке пропорционально жесткости элементов, составляющих систему сопротивления. Однако конструкция диафрагмы обычно основана на принципе гибкой диафрагмы (балки) на жестких опорах.

В прилагаемом примере конструкции боковые нагрузки и соответствующие расчеты показаны для направления, параллельного направлению панелей крыши. Затем такая же процедура потребуется и для ортогонального направления.

По наблюдениям, критическое место для передачи сдвига в плоскости диафрагмы находится между первой и второй панелями на обоих концах конструкции, поскольку это место максимального сдвига в стыке диафрагмы. Это усилие сдвига передается между панелями с помощью шпонки. Максимальный сдвиг, возникающий в шпонке цементного раствора, сверяется с допустимым значением сдвига панели.

Анализ диафрагмы начинается с определения максимального момента внутри диафрагмы с использованием традиционных формул для балки. Результирующее растягивающее напряжение, вызванное этим моментом, сравнивают с допустимым растягивающим напряжением в арматуре внутри соединительной балки. Это достигается путем деления максимального момента, развиваемого внутри диафрагмы, на «глубину» диафрагмы (т. е. ее горизонтальный размер), чтобы определить результирующую силу растяжения хорды. Результирующее растягивающее напряжение в армирующей балке по периметру определяется путем деления растягивающей силы хорды на площадь армирования. Результирующее сжимающее напряжение в панелях сравнивают с допустимым изгибным сжимающим напряжением. Результирующее сжимающее напряжение определяют делением максимального момента на модули сечения диафрагмы. Хордовая сила диафрагмы передается от панелей к связующей балке на основе

сцепление между двумя элементами. Напряжение сдвига на границе раздела панели/клеевой балки проверяется на основе допустимого напряжения сдвига в панелях и доступной площади сдвига. Считается, что эта передача развития сдвига происходит на половине длины (L).

Наконец, усилие сдвига вдоль каждого короткого края диафрагмы передается от панелей к связующей балке за счет сцепления между двумя элементами.

Напряжение сдвига на стыке панели и соединительной балки проверяется на основе допустимого напряжения сдвига панелей и доступной площади сдвига. Считается, что эта передача сдвига происходит равномерно по всей глубине (H) диафрагмы.

Если фактическое напряжение сдвига превышает допустимое напряжение сдвига, можно использовать теорию армирования трением сдвига для обеспечения требуемой передачи сдвига.

Затем эта же процедура повторяется с нагрузками, передаваемыми на диафрагму для любого другого основного направления.

Когда диафрагма состоит из нескольких «полос» панелей, таких как две «полосы» панели в примере конструкции, необходимо проверить сдвиг по стыку между «полосами» панели, которому сопротивляется арматурная сталь.

Неразрывное соединение между панелями и соединительной балкой выполняется с помощью арматурных стержней от стыков панелей к связующей балке.

ФОРМУЛЫ: Сила растяжения хорды ( Tc ):

T _c = M

      j H

где M — расчетный момент диафрагмы, j принимается за единицу (1.0), а H’ — глубина диафрагмы.

V _g = F _v (a)

где Fv — допустимое напряжение сдвига в газобетоне, а «a» — высота ключевого шва, заполненного раствором, или толщина (вертикальный размер) панели/связной балки , в зависимости от высоты контакта. Размеры шпоночного соединения подробно описаны в конце этого подраздела.

Площадь поперечной арматуры ( A _vf ):

A _vf = V _u

  µ     µ Fs

, равным 0,45, а Fs — допускаемое растягивающее напряжение в арматуре.

Пример

Одноэтажное здание шириной 40 футов и длиной 100 футов подвергается воздействию ветра, в результате чего показанные нагрузки воздействуют на диафрагму крыши здания. Диафрагма окружена бетонной связующей балкой по периметру с двумя арматурными стержнями № 4 марки 60. Панели диафрагмы крыши относятся к классу прочности AC4, номинальной толщине 8 дюймов и ширине 2 фута. Определить достаточность диафрагмы для сопротивления приложенным нагрузкам. См. Таблицу свойств в разделе «Обзор» для получения информации о допустимых значениях напряжения. Допустимые напряжения могут быть увеличены на треть, так как в комбинацию нагрузок входит ветер.

Допустимое напряжение сдвига в армированных панелях AERCON = 15 фунтов на кв. дюйм

Допустимое сжимающее напряжение при изгибе в армированных панелях AERCON = 193 фунтов на кв. дюйм

Сначала рассмотрим ветровые нагрузки, действующие на длинные стены.

Проверьте сдвиг в критическом месте на передачу плоскостного сдвига внутри диафрагмы, которая находится между первой и второй панелями. Заполненный цементным раствором ключевой шов между соседними панелями передает сдвиг. Напряжение сдвига в панелях AERCON определяет прочность соединения.

V = 9 978 фунтов – 2 фута (2 фута) = 9 426 фунтов

V _г = F _v ( a ) = [(15 фунтов на кв. дюйм) (1,333)] (2,79 дюйма) (12 дюймов/фут) = 669 PLF> 9426 фунтов/ 40 FT = 236 PLF, так что загрязненный ключ соединяет OK

ft

Проверить растягивающее напряжение хорды в арматурных стержнях связующей балки и изгибное сжимающее напряжение в панелях:

f _s = T _c =      5.86 kips (1,000 lbs/kip = 14,650 psi

       A _s                2 (0.20 in ² )

F _s = 24,000 psi ( 1,333) = 32000 фунтов на квадратный дюйм> 14 650 фунтов на квадратный дюйм (2) #4 бар. psi

      S                0,66 фута) (40 футов)2

                                6

F _b = 193 фунт/кв. дюйм (1,333) = 257 фунт/кв. дюйм > 9,2 фунт/кв.

V = 5,86 пю. ft) = 1889 plf > 117 plf, поэтому сдвиг между панелью и соединительной балкой в ​​норме. Сдвиг вдоль каждой короткой кромки развивается равномерно по глубине диафрагмы.

v = 9978 фунтов = 249 фунтов на дюйм

        40 футов

V _AAC = [(15 фунтов на кв. панель и соединительная балка в порядке

Пример

Одноэтажное здание шириной 40 футов и длиной 100 футов подвергается воздействию ветра, в результате чего показанные нагрузки ложатся на диафрагму крыши здания. Диафрагма окружена бетонной связующей балкой по периметру с двумя арматурными стержнями № 4 марки 60. Панели диафрагмы крыши относятся к классу прочности AC4, номинальной толщине 8 дюймов и ширине 2 фута. Определить достаточность диафрагмы для сопротивления приложенным нагрузкам. См. Таблицу свойств в разделе «Обзор» для получения информации о допустимых значениях напряжения. Допустимые напряжения могут быть увеличены на треть, так как в комбинацию нагрузок входит ветер.

Допустимое напряжение сдвига в армированных панелях AERCON = 15 psi

Допустимое сжимающее напряжение при изгибе в армированных панелях AERCON = 193 psi

Детали мембраны

Ненесущие стеновые панели

Общие положения

В первую очередь определяют эффективность поддержания наружных стен общий климат на рабочем месте в холодные зимние и жаркие летние месяцы. Использование стеновых панелей AERCON является логичным выбором для использования в промышленных и коммерческих зданиях.

Для законного рассмотрения на строительном рынке стеновые панели должны быть возведены быстро и эффективно, при сохранении высокого стандарта качества на месте. Когда эти

факторов установки достигнуты, конечный результат приводит к экономии.

Компания AERCON решила эти проблемы, поставив технологически продвинутый продукт на рынок коммерческого строительства. Здание, проект которого был согласован с использованием продуктов AERCON, может быть построено с минимальными усилиями и затратами. Здание, спроектированное таким образом, будет содержать один из лучших звуко- и теплоизоляционных материалов

доступен на современном рынке. Акустическая атмосфера, связанная с материалами AERCON, обеспечивает высочайшее качество окружающей среды в помещении.

Возможности стеновых панелей не ограничиваются только наружными стенами. Стеновые панели можно легко использовать для ненесущих внутренних стен и противопожарных стен. Все эти приложения, которые уже используются во всем мире, также могут быть использованы в Соединенных Штатах. Возможности безграничны.

Ненесущие вертикальные стеновые панели AERCON, соединенные со стальной рамной конструкцией.

Изготовление

Стеновые панели поставляются на основе классов прочности АС4 и АС6. Максимальная длина панели составляет 20 футов-0 дюймов. Стандартная высота/ширина панели составляет 2 фута-0 дюймов. Номинальная толщина панели 8″, 10″ или 12″ доступна в зависимости от расчетных нагрузок и требований к пролету. размер, расположение и тип разреза или отверстия должны быть согласованы с AERCON до этапа проектирования, чтобы избежать ненужных модификаций на месте.0005

заключается в том, что каждое отверстие, надрез или надрез (круглый, прямоугольный, диагональный) вызывает дополнительную нагрузку на область вокруг потенциального надреза. Любые дополнительные требования к армированию могут быть учтены в процессе проектирования и изготовления.

Панельная система

Работа со стандартной шириной панели 2 фута 0 дюймов может повысить эффективность строительства. Стандартная панель должна быть согласована и отрегулирована для фасада здания, содержащего полосу окон или другие прерывания фасада.

Толщина панели

Существует ряд факторов, определяющих толщину стены AERCON. Помимо любых требований, установленных для звуко- и теплоизоляции, боковые нагрузки напрямую влияют на конструкцию. В большинстве случаев стеновой панели толщиной 8 дюймов достаточно, чтобы противостоять расчетным нагрузкам.

Высота стен

Высота горизонтальных стеновых панелей AERCON не ограничена. Как показано на рисунке, требуются специальные положения для строительных ограничений в высотных зданиях.

Стеновые анкеры

Стеновые анкеры должны быть определены профессиональным проектировщиком на основе спецификаций проекта. Типовые пластины и детали соединений показаны в разделе «Сведения о конструкции».

Прогиб

Допустимый боковой прогиб стеновых панелей AERCON под действием боковой нагрузки составляет L/240.

Боковая опора

Для стеновых панелей AERCON необходимая минимальная опорная длина для сопротивления боковым нагрузкам составляет 11/2 дюйма.

Опоры для панели Вес

При проектировании опоры для собственного веса, создаваемого отдельной панелью или несколькими сложенными друг на друга панелями, площадь контакта между панелью и ее опорой должна создавать напряжение смятия, которое не превышает допустимых значений, как показано в таблице ниже. Минимальный размер подшипника в любом направлении составляет 4 дюйма.

Конструкция соединений стеновых панелей

Ключевым аспектом систем ненесущих стеновых панелей AERCON является соединение между панелью и надстройкой. В большинстве случаев используется анкерное соединение стеновой пластины. Анкеры стеновых плит и другие типы соединений, как показано в разделе «Конструктивные детали», предназначены для передачи боковых нагрузок

от стеновой панели к несущей конструкции. Конструкция этих соединений относительно проста. Следующий пример конструкции и доступные типы соединений позволят дизайнеру указать соответствующее соединение в каждом желаемом месте в системе стеновых панелей. Номинальная мощность стеновых анкеров

зависит от класса прочности AAC. В то время как AC4 и AC6 являются типичными производимыми классами прочности, стеновые панели могут быть указаны как AC3.3 или AC4.4, чтобы соответствовать опубликованным значениям грузоподъемности.

Пример

Расчетные допущения:
Расчетная нагрузка = 35 фунтов на квадратный фут
Класс прочности = AC4.4
Длина панели = 15 футов
    (Расстояние от сетки 5 до 6)
Высота панели = 2 фута каждая
Толщина панели = 8 дюймов номинальная
Размер отверстия = 4 фута x 4 фута
   (по центру в отсеке)

Соединение A

Реакция в месте соединения A = 35 фунтов на квадратный фут * (1 фут + 1 фут) * 15 футов/2 = 525 фунтов на основе одной четверти общей площади панели 1 и одной четверти общей площади панели 2.

Используйте анкер Fixinox 69 913 или 70 817 (грузоподъемность = 675 фунтов) в зависимости от расположения опоры. Для анкера типа 70 817 для соединения двух соседних горизонтальных панелей с одной и той же колонной потребуется одна анкерная рейка, расположенная на центральной линии колонны.

Соединение B

Реакция на соединении B = 35 фунтов на квадратный фут * (2 фута + 1 фут) * 15 футов/2 = 787,5 фунтов, упрощенно исходя из общей площади одной панели 3, одной четверти общей площади проема, и четверть общей площади Панели 2.

Используйте анкер Fixinox 68 817 или 68 815 (грузоподъемность = 1050 фунтов). Для этих типов анкеров для соединения двух соседних горизонтальных панелей с одной и той же колонной потребуются две анкерные рейки, каждая из которых смещена относительно центральной линии колонны.

Соединение C

Две панели 3 с каждой стороны проема спроектированы на основе панелей, действующих как неармированные газобетонные блоки, и охватывают панель 2 над проемом и панель 2 под проемом. Каждый шов в этой области заделывается раствором для достижения непрерывности. Таким образом, соединение С не требуется для передачи поперечной нагрузки, а используется главным образом для обеспечения устойчивости монтажа до затвердевания раствора.

Используйте анкер Fixinox 69 913 или 70 817 (грузоподъемность = 675 фунтов), чтобы соответствовать стилю соединения A.

Соединение D

Реакция в месте соединения D = 35 фунтов на квадратный фут * (1 фут) * 15 футов/2 = 262,5 фунта, исходя из четверти общей площади панели 1.

Используйте анкер Fixinox 69 913 или 70 817 ( Емкость = 675 фунтов).

Хотя может показаться эффективным указывать различные типы анкеров в зависимости от требуемой грузоподъемности, количество типов анкеров в проекте должно быть сведено к минимуму, чтобы упростить процесс монтажа. Инвентаризация, сортировка, поиск и установка только одного или двух типов анкеров намного проще, чем работа с четырьмя или пятью типами.

Несущие вертикальные стеновые панели

Общие сведения

Несущие вертикальные (ALV) стеновые панели AERCON могут использоваться для создания здания, основная структурная система которого состоит исключительно из армированных панелей AERCON. Стеновые панели ALV являются механизмом для поддержки гравитационных нагрузок, а также функционируют как система сопротивления боковой нагрузке. Использование стеновых панелей ALV позволяет получить экономически эффективную, несущую модульную систему с быстрой установкой, обеспечивая при этом превосходные преимущества, присущие всем строительным материалам AERCON.

Панельная система

Использование модульных панелей шириной 2 фута вместе с полупанелями шириной 1 фут, где это необходимо, обеспечивает повторение и эффективность, что приводит к экономичной установке. Толщина панели и высота этажа варьируются в зависимости от конструктивных требований и ограничений проекта. Стеновые панели ALV поставляются на базе классов прочности АС4 и АС6.

Доступные номинальные значения толщины 8″, 10″ и 12″. Доступны стандартные высоты панелей 8 футов-0 дюймов, 9 футов-4 дюйма и 10 футов-0 дюймов. Специальная высота этажа, максимум до 12 футов 0 дюймов, доступна по запросу.

Отель строится из несущих вертикальных стеновых панелей AERCON.

Гибкость дизайна

Для того чтобы строительная система была выгодной как для архитекторов, инженеров, так и для строителей, необходимо обеспечить гибкость дизайна. Система стеновых панелей ALV обеспечивает такую ​​гибкость. С минимальными изменениями конструкции стандартную панель можно использовать для учета ограничений здания, сохраняя при этом оптимизацию панели и экономическую эффективность всей системы. Также универсальность этой системы проявляется в оконных и дверных проемах, где панели можно подогнать под точно сконструированные черновые проемы.

Армирование

Простота системы стеновых панелей ALV заключается в том, что панели являются несущими и армированы изнутри. Армирование стеновых панелей ALV может быть спроектировано так, чтобы выдерживать чрезвычайно высокие ветровые нагрузки, связанные с ураганами и прибрежными районами.

Установка

Простота и скорость строительства достигаются благодаря многим факторам, присущим системе стеновых панелей

ALV. Например, не требуется традиционная связующая балка на каждом уровне по периметру здания, как при каменной кладке. Вместо этого, когда используются панели пола или крыши AERCON, встроенная соединительная балка с диафрагмой обеспечивает необходимую непрерывность периметра; или натяжной ремень можно использовать, когда используются непанельные системы пола или крыши. Диафрагменная перемычка или натяжная лента укладываются вверху стеновых панелей по периметру здания. Какой бы элемент ни использовался, он действует как натяжной пояс для передачи нагрузок диафрагмы и обеспечивает общую устойчивость и непрерывность конструкции здания.

В дополнение к отказу от традиционной соединительной балки передача ветровой подъемной силы и боковых нагрузок может быть обеспечена за счет использования дюбеля в диафрагменной связующей балке (при использовании панелей пола или крыши AERCON) и ленточных анкеров, встроенных в фундамент, когда поднятие существует на уровне фундамента. Армирующий дюбель

устанавливается в верхней части панели путем сверления и заливки эпоксидной смолой. Если указана ферменная система крыши, можно использовать ленточный анкер для крепления каждой фермы непосредственно к стеновой панели. Кроме того, ленточный анкер встраивается в фундамент, когда на этом уровне существует поднятие. Независимо от того, используются ли панели или фермы, подъем передается через продольные арматурные стержни в панелях. При использовании ленточных анкеров они крепятся к стеновой панели с помощью трубчатых гвоздей, которые легко устанавливаются с помощью обычного молотка.

Области применения

Стеновые панели ALV чрезвычайно универсальны и обеспечивают невероятную гибкость дизайна. Поскольку эта система представляет собой экономичную альтернативу другим строительным системам, ее можно использовать в самых разных областях. Например, стеновые панели ALV хорошо подходят для производственных домов, многоквартирных домов, офисов, магазинов и малоэтажных отелей. Система предлагает экономичность, структурную целостность, быстрое строительство и, конечно же, обширные преимущества строительных материалов AERCON.

Несущие вертикальные стеновые панели AERCON представляют собой многофункциональные конструктивные элементы, которые должны быть рассчитаны на различные условия, включая, но не ограничиваясь:

• Вертикальные нагрузки – расчет основан на свойствах материала AAC панели без учета внутреннего армирования. См. подраздел «Блоки» для предлагаемого метода проектирования.

• Конструкция соединительной балки диафрагмы — рекомендуемый метод проектирования см. в подразделе «Анализ диафрагмы».

• Боковые нагрузки – AERCON определяет соответствующую внутреннюю арматуру в панелях, которые выдерживают боковые нагрузки вне плоскости, перпендикулярные их поверхности.

• Анализ поперечной стенки — см. ниже рекомендуемый метод проектирования.

Панельная стеновая система Анализ стены сдвига:

Следующая процедура определяет допустимую нагрузку в плоскости для ряда стеновых панелей ALV, склеенных вместе и используемых в качестве стены сдвига. Нагрузка в плоскости уравновешивается 85% суммы статической нагрузки на стену плюс дополнительные постоянные нагрузки на верхнюю часть стены.

Формулы

L = общая длина поперечной стенки, футы

P _v = допустимая плоская сила в верхней части поперечной стенки, фунты

F = фактическая плоская сила в верхней части поперечной стенки, фунты

h = высота панели, футы

D = статическая нагрузка поперечной стенки из-за собственного веса, фунты

γ _D = расчетная Собственный вес стеновых панелей, фунтов на квадратный фут (см. Таблицу свойств в разделе «Обзор»)

t = толщина панели, в

w = суммарная собственная нагрузка вдоль верхней части поперечной стены, plf

Mr = момент сопротивления поперечной стенки на основе статической нагрузки, фут-фунт

_MOTM = опрокидывающий момент для конструкции поперечной стенки, фут-фунт

T = сила растяжения, используемая для сопротивления опрокидыванию поперечной стенки, фунты

R = 0,85, коэффициент снижения статической нагрузки наносится в верхней части стены сдвига, устанавливается [M _OTM = (P _v ) (h)] = (R) (M _r ).

M _r = D L + w L ²     где D = h L t γ _D

         2        2                          12

so M _r = h L ² t γ _D + w L ²

                24          2

(P _v ) (h ) = R ( H L ² T γ _D + W L ²

24 2

Решение для P _V : P _{v v v v v v v v v v v v v v v v v v v v v v v v .1 L ² (H T γ D + 12 Вт)}

28,24 H

F Допустимая сила плоскости (PV) в верхней части стенки склона меньше, чем фактическая плоскостная сила (F. ) в верхней части стены жесткости, то результирующая сила растяжения (T) в конце стены жесткости потребует установки натяжной ленты или крепления в фундаменте. Сила натяжения (T) определяется следующим уравнением.

T = 28,24 F h — L ² (H T γ _D + 12 Вт)

28,24 л

Блоки и полосы ренки

Структурные компоненты

• Следующие части этого подразделения показывают примеры и определения. нагруженные несущие стены

• стены, подвергающиеся боковым ветровым нагрузкам

• клеевые балки, подверженные подъему

• стены жесткости

• перемычки

все с использованием стандартных блоков AERCON, ValuBlock и U-образных блоков.

Представленные методы проектирования относятся к одноэтажному строительству, но также применимы и к многоэтажному строительству.

Для дополнительных применений с другими системами здания AERCON обратитесь к представителю AERCON.

Допустимые вертикальные нагрузки

Блочные стены AERCON представляют собой монолитные стены, обеспечивающие превосходную несущую способность при осевых нагрузках. Твердый блок обеспечивает полную площадь поверхности слоя для раствора AERCON.

f’ _AAC = минимальная указанная прочность на сжатие, psi

F _a = допустимое осевое напряжение сжатия, фунт/кв. дюйм

F _b = допустимое напряжение сжатия при изгибе, фунт/кв. дюйм

F _t = допустимое напряжение растяжения при изгибе, фунт/кв. фут, дюйм ² на фут

S = модуль сопротивления стены на погонный фут, дюйм ³ на фут

h = эффективная высота стены, фут

D = собственная нагрузка (вес) стены при дно, фунтов

P _A = действительная осевая дополнительная нагрузка, фунты

e = результирующий эксцентриситет дополнительной нагрузки, дюймы

Формулы:

Дополнительная внецентренная осевая нагрузка приложена к верхней части стены. Собственный вес общей высоты стены рассчитывается и добавляется к общей наложенной нагрузке для определения общей осевой расчетной нагрузки. Допустимое осевое сжимающее напряжение рассчитывается на основе коэффициента гибкости. Затем рассчитывают допустимое сжимающее напряжение изгиба. Фактическое осевое сжимающее напряжение (f _a ) и фактическое сжимающее напряжение при изгибе (f _b ) вычисляются исходя из геометрических характеристик стены AERCON. Все эти значения подставляются в уравнение единства, и определяется допустимая наложенная осевая нагрузка при результирующем эксцентриситете. Максимальная осевая нагрузка при результирующем эксцентриситете также рассчитывается на основе допустимого растягивающего напряжения при изгибе. Тогда максимальная осевая нагрузка при результирующем эксцентриситете является меньшим из значений, рассчитанных либо по уравнению единства, либо по допустимому растягивающему напряжению при изгибе.

Allowable axial compressive stress ( F _a ):

F _a = f ^‘ _AAC 1 — (12h) ²

            4     140r

for h/r ≤ 99

Allowable flexural compressive stress ( Fb ):

F _b = f’ _AAC

           3

Unity equation:

f _a   +    f _b ≤ 1. 0

F _a       F _b

Allowable superimposed axial load at the resultant eccentricity ( P _ac ), compressive stress controlling:

Pac = F _a F _b A S — D SF _b

              S F _b + A F _a e

0005

PAT = F _T

E — 1

S A

Пример. к осевой нагрузке в верхней части стены с эксцентриситетом в один дюйм. Определите максимальную осевую нагрузку с эксцентриситетом в один дюйм, которую стена может выдержать в фунтах на погонный фут. Прочность на сжатие, допустимую, см. в разделе «Обзор». изгибное растягивающее напряжение, расчетный собственный вес и фактическая толщина

Высота стены (h) = 8 футов — 0 дюймов, включая высоту соединительной балки 8 дюймов

Эксцентриситет приложенной нагрузки (e) = 1 дюйм

Толщина стены (b) = 8 дюймов (фактическая = 7,874 дюйма) при расчетный собственный вес 37 фунтов на фут

Площадь стены на фут длины (A) = 7,874 дюйма x 12 дюймов = 94,5 дюйма ² на фут

Модуль сечения стены на фут длины (S) = (7,874 дюйма) ² x 12 дюймов = 124 дюйма ³ на фут

                                                                        0005

Стеновая момент инерции на ногу длины = (7,874 дюйма) ³ x 12 в = 488 в ⁴ на фут

12

Radius of gyration (r) = (488 в

787878 40186 Radius (r) = (488 в

7878

radius (r) = (488 в ^778787878

(r) = (488

4. 4058

(r) = (488

40005

(r) = (488

40005

(r) = (488

40005

. 94,5 дюйма ² ) ^1/2 = 2,273 дюйма

Собственная нагрузка на соединительную балку = 30 plf (см. Связующие балки далее в этом подразделе) 12) (37 фунтов на фут) = 178 фунтов на квадратный фут (исключая ряд соединительных балок)

Суммарная статическая нагрузка на стену у основания стены (D) = 30 plf + 178 plf = 208 plf

F _a = f’ _AAC   [1 — ( 12 ч ) 8 5 29052 580 фунтов на квадратный дюйм [1- ( 12 (8 футов) ) ² ] = 131,8 фунтов на кв. psi = 193 psi

           3          3

P _AC = F _A F _B AS -D S F _B = 131,8 PSI (193 PSI) 94,5 в ² (124,05.0.0578 (124,05.058 (124,05 (124.0). 3 ) 193 PSI

S F _B + A F _A E 124,0 В ³ (193 PSI) + 94,5 в ² (131,8 PSI) 1,0186. 869.86.86.86.86.86.86.869.869. 869. 869. 869. 869. длины стены

P _при =    F _t     =     24 psi             =  -9,533 lbs per foot of wall length

          e — 1           1in    —     1

         S   A     124 in ³   94.5 in ²

Поскольку P _при является отрицательным, сжимающее напряжение контролируется, а максимальная осевая нагрузка при эксцентриситете в один дюйм составляет 8059 фунтов на фут длины стены.

Ветровые нагрузки

Блочные стены AERCON представляют собой сплошные стены, обеспечивающие превосходную устойчивость к боковым ветровым нагрузкам. Стены из массивного блока AERCON просты в проектировании и возведении. Сплошной блок обеспечивает полную площадь поверхности слоя для раствора AERCON и, следовательно, полную площадь сечения блока для сопротивления боковым ветровым нагрузкам, вызывающим изгиб вне плоскости. Все боковые ветровые нагрузки воспринимаются изгибной способностью каменной кладки с растягивающим напряжением, определяющим конструкцию. Закрепляющая арматура через связующую балку, будь то резьбовой стержень в узкой канавке или стандартные арматурные стержни, залитые в предварительно просверленные стержни, обеспечивает все необходимое сопротивление подъему.

Формулы:

Расчетные допущения: (1) вся подъемная сила передается вдоль связующей балки на вертикальную анкерную арматуру; (2) все ветровые нагрузки распределяются по вертикали на связующую балку/диафрагму крыши и на плиту перекрытия; (3) блоки AERCON не армированы, а допустимые напряжения при изгибе и растяжении контролируются; (4) участок стены считается без трещин, чтобы можно было использовать метод растяжения при изгибе; (5) вершина стены считается закрепленной; и (6) считается, что нижняя часть стены оказывает некоторое сопротивление моменту.

Максимальный момент в основании стены рассчитывается с использованием половины допустимого изгибающего растягивающего напряжения AERCON. Это значение является консервативным по сравнению с допустимым напряжением, указанным в ACI 530-02. Затем определяется фактический максимальный момент ветровой нагрузки и рассчитывается фактическое максимальное напряжение изгиба на основе свойств сечения стены. Фактическое осевое сжимающее напряжение за счет собственного веса верхней части стены определяется и затем добавляется к допустимому изгибному растягивающему напряжению, которое увеличивается на

одна треть для ветровых нагрузок, чтобы получить допустимое общее растягивающее напряжение при изгибе. Затем фактическое растягивающее напряжение при изгибе сравнивается с допустимым общим растягивающим напряжением при изгибе.

w = расчетная скорость, давление, фунт/фут

S = модуль сопротивления, дюйм стены ( M _{основание} ):

M _{основание} = (1/2) F _t S

Расположение максимального момента (x) в пределах высоты стены (h):

x = h + M _{основание}

Maximum moment within the height of the wall ( M _max ):

M _max = wh ² — M _base + M ² _base

8         2            белый ²

Фактическое осевое сжимающее напряжение из-за веса стены на высоте x (f _a ):

f _a = статическая нагрузка стены

    F _T ):

FT = M _MAX

S

Фактическое напряжение сдвига в нижней части стены (F _V ):

F _{v . = ДОТА ДОТА 9069. V . VIST . стена}

площадь сечения стены

ПРИМЕР:

Неармированная блочная стена AERCON толщиной 8 дюймов, класс прочности AC4, высотой десять футов подвергается ветровой нагрузке. Предположим, что расчетное скоростное давление составляет 33 фунта на квадратный фут, включая все применимые коэффициенты порыва ветра в соответствии с действующими строительными нормами, и что стена «закреплена» на диафрагме крыши и имеет определенный допустимый момент на бетонной плите перекрытия. Определите, способна ли стена выдержать давление ветра. Поскольку допустимое изгибное сжимающее напряжение больше, чем допустимое изгибное растягивающее напряжение, необходимо проверять только изгибное растягивающее напряжение. Обратитесь к разделу «Обзор», чтобы узнать о допустимом растягивающем напряжении при изгибе, фактической толщине, плотности в сухом состоянии и допустимом напряжении сдвига.

Толщина стены (b) = 8 дюймов номинальная (фактическая = 7,874 дюйма)

Высота стены (h) = 10′-0 дюймов, включая высоту соединительной балки 8 дюймов

Допустимое растягивающее напряжение при изгибе увеличено для ветра ( F _t ) = 24 фунта на кв. дюйм ( 1,333 ) = 32 фунта на кв. дюйм

Максимальный изгибающий момент в основании стены считается следующим: / фут (7,874 дюйма) ² = 165,3 фут-фунт

                        12 дюймов/фут                             6

Определите высоту, на которой возникает максимальный изгибающий момент:

x = (10 футов) + (165,3 фунта) = 5,50 фута

2 (33 пс) (1 Ft) (10 Ft)

The maximum bending moment at height x is:

M _max = 33 psf (1 ft) (10 ft) ²    —    165.3 ft lbs    +     (165.3 ft lbs) ²               = 334,0 фут-фунт

8 2 2 (33 PSF) (1 фут) (10 футов) ²

Связанная луча мертвая нагрузка = 30 PLF (см. BEAND, позже в этом подразделе)

Стенная нагрузка над высотой x (исключая балки связи Курс)

D = (10,0 фута — 0,667 фута — 5,50 футов) (7,874 дюйма) (31 PCF) = 78,0 PLF

12 дюймов/ft

Общая нагрузка на стен = 108 пф

Фактическое осевое напряжение сжимания на высоте x ₁ F _A = 108 фунтов/фут = 1,15 фунтов на квадратный дюйм, исключая наложенную осевую нагрузку

. + 1,15 фунт/кв. дюйм = 33,15 фунт/кв.0692 = 32,3 фунта на кв. дюйм

12 дюймов (7,874 дюйма) ²

6

Фактический сдвиг у основания стены = 33 PSF (1 FT) (10 FT) + 165,3 FT LBS = 181.5 LBS

59655555 9019 2 2 2 2 9011 2 9011 2 9011 2 9011 2 9069 2 + 165,3 FT ft

Фактическое касательное напряжение, f _v = 181,5 фунтов = 1,9 фунтов на кв. подняться от высоты стены 10 футов до кривой для стенки толщиной 8 дюймов, а затем перейти к левой оси, где считывается максимальное расчетное значение давления скорости 33 фунта на квадратный фут. Примечание. Таблица основана на плотности в сухом состоянии 25 фунтов на фут и может быть использована с осторожностью для всех классов прочности. Если требуется более точное значение, его можно рассчитать, как показано выше, используя соответствующее значение плотности в сухом состоянии.

Соединительные балки с использованием U-блока AERCON

Соединительные балки могут быть изготовлены с использованием U-блока AERCON для создания непрерывно армированного структурного элемента. Два непрерывных арматурных стержня № 5 надежно удерживаются внутри U-образного блока, один над другим

, точно размещая арматурные стержни для сопротивления подъемным нагрузкам.

w _up = чистый подъем в верхней части соединительной балки, plf

w _bb = собственный вес связующей балки, plf

A _s = площадь растянутой арматуры, дюйм2

j,k= расчетный коэффициент

n= модульное отношение

f’ _c = прочность бетона на сжатие, psi

F _s = допустимое растягивающее напряжение в арматуре, psi

R= 0,85, коэффициент снижения статической нагрузки

Расчетные допущения пропускная способность связующей балки зависит от размера и прочности бетонного «сердца» внутри U-образного блока; (2) связующая балка представляет собой многопролетную неразрезную балку; (3) несущая способность основана на растрескавшейся части железобетонного «сердцевины» с использованием принципов расчета рабочего напряжения.

Связующая балка проверяется на способность к сдвигу и моменту (армирование при растяжении и бетон при сжатии). Допустимый прогиб L/600.

Для ветровой нагрузки все допустимые напряжения увеличиваются на одну треть. Moment of Inertia of cracked section (I _cracked) ):

I _cracked = b(kd) ³ + (nA _s )(d-kd) ²

                  3

Допустимый сдвиг (V _c ):

V _c = 1,1(f’ _c ) ^1/2 bd (1,333)

Расстояние между креплениями, контроль сдвига (s

9 6 v

0 ): = 2V _c / [ w _up — w _bb (R)]

с учетом коэффициента уменьшения собственного веса соединительной балки.

Максимальный номинальный момент арматуры (M _{арматурный стержень} ):

M _{арматурный стержень} = A _с F _с jd(1,333)

Максимальный номинальный допустимый момент бетона ( M _conc ):

M _{conc=(1/2)(0,45)f’c jkbd2(1,333) Используйте меньшее значение Mrebar или} =(1/2)(0,45) )f’ _c jkbd ² (1,333) Используйте меньшее значение арматурного стержня M или M _conc для M _nom .

Расстояние между креплениями, контроль момента (s _м ):

s _м ={M _nom (12)/[w _up -w _bb (R)]} 195 2

Allowable deflection (δ = L/600): Tie-down spacing, deflection controlling (s _δ ):

s _δ      =      [ 384 Ec I _cracked ] _1/3

                600 [ w _up — w _bb (R)]

Вес соединительной балки:

ПРИМЕР:

Определите максимальное расстояние между креплениями для соединительной балки AERCON номинального размера 8 на 8 дюймов с чистым подъемом 320 плф на связующей балке. Рассмотрим f’c = 3000 фунтов на квадратный дюйм для бетонной заливки с (2) арматурными стержнями № 5 класса 40, как показано на эскизе соединительной балки.

Связующая балка шириной 8 дюймов имеет собственный вес 30 фунтов на фунт. Определите значения для бетонного сердечника. b = 7,874 фактической ширины — 2 дюйма — 2 дюйма = 3,874 дюйма d = 7,874 дюйма — 3/4 дюйма clr — 1/2 x 5/8 дюйма — 2 дюйма = 4,812 дюйма

p = A _s         =         0,31 в ² = 0,016629

BD 3,874 дюйма (4,812 дюйма)

n = E _S = 29 000 000 000 PSI = = 29 000 000 000 PSI = = 29 000 000 000 000 PSI = = 29 000 000 000 пса =. 29

E _C 57 000 (3000 фунтов на квадратный дюйм) ^1/2

ρn = (0,016629) 9.29 = 0,1545

K = (2 ρn + (ρn) 2) 1/2- a = (2 = r- a = (2) 1/2- a = (2) 1/2- a = (2 (2) 1/2- a = (2 (2) 1-2- = (2 (2). 0,1545) + (0,1545) 2) 1/2 — 0,1545 = 0,4224

j = 1 — K = 1 — 0,4224 = 0,8592

3 3

L ₉₉₉

696₆ (6

292 (928 2 3

L _{9999186 3 3}

L _{9999186 3 3}

L _{999186 3}

L ₉₉

. дюйм)) ³ + (9,29) (0,31 дюйма ²⁾ (4,812 дюйма — 0,4224 (4,812 дюйма)) ² = 33,09В ⁴

3

Допустимый сдвиг V _C = 1,1 (3000 фунтов на кв. 2 (1 498 фунтов) = 10,2 фута

(320 PLF — 30 PLF (0,85))

Moment, FEINCRICKING CONTORLING = (0,31 в ² ) 20 000 пс. = 2848 фут-фунтов

12 дюймов/фут

, контроль бетона = (1/2) (0,45) (3000 фунтов на кв. LBS

12 дюймов/фут

расстояние между связками, контроль момента = [ 2 442 футов фунтов (12 дюймов/фут) ] ^1/2 = 10.ft

& NBSP 320 PLF — 30 PLF (0,85)

Связанное расстояние, контролирование отклонения = [384 (3122000 фунтов на кв. / фут ²

Максимальное расстояние, контролируемое моментом, составляет 10,0 футов. Из диаграммы поднимитесь от подъема 320 фунтов на квадратный дюйм до номинальной кривой связующей балки толщиной 8 дюймов и прочтите максимальное расстояние 10,0 футов на левая сторона диаграммы

Стены сдвига

Стены сдвига AERCON представляют собой монолитные блочные стены, которые обеспечивают превосходную несущую способность для диафрагменных нагрузок, передаваемых на них с полов или крыш. Стены жесткости, построенные из массивных блоков AERCON, легко проектировать и возводить. Сплошной блок обеспечивает полную площадь поверхности слоя для раствора AERCON и, следовательно, полную площадь сечения блока для сдвигающих нагрузок. Связующая арматура, будь то стержень с резьбой в узкой канавке, или стержень с резьбой в незалитых предварительно просверленных сердечниках, или стандартные арматурные стержни, сплошь залитые в предварительно просверленные сердечники, обеспечивают всю необходимую прочность на растяжение.

Формулы:

Суммарная поперечная сила, действующая на каждую стенку сдвига, определяется с помощью типичного анализа распределения нагрузки. Чистый опрокидывающий момент определяется, а затем сравнивается с сопротивлением моменту при сжатии блока AERCON и сопротивлением моменту при растяжении для крепления. Наконец, проверяется прочность на сдвиг блока AERCON.

Стойкость к моменту сжатия AERCON (Mr AAC):

Mr AAC = 1/2 Fbjkbd2

Стойкость к моменту растяжения привязки (Mr сталь):

Mr сталь = AsFsjd

Прочность на сдвиг (VAAC):

VAAC = Fv bd

Fb = допустимое напряжение на изгиб

крепление, дюймы 2

Fs = допустимое растягивающее напряжение в

крепление, фунт/кв. дюйм

Fv = допустимое напряжение сдвига в

AAC, фунт/кв. дюйм

Перемычки AERCON

перемычки: изготовленные армированные перемычки и U-блоки, заполненные бетоном. Минимальная опорная длина для любого типа перемычки составляет 8 дюймов по всей толщине стены. Допускается более длинная опорная длина, чтобы использовать стандартные элементы для размещения проемов различной ширины. Чтобы обеспечить равномерную опорную нагрузку на каждом конце перемычки, опорная поверхность должна быть правильной и ровной. Обычно нижняя часть чернового проема не совпадает с ходом блока, поэтому необходимо предусмотреть регулировку опорной высоты перемычки. Этого проще всего добиться, обрезав куски блока до высоты, необходимой для достижения желаемой высоты опоры. Регулировочные детали над перемычкой также могут потребоваться для повторного выравнивания хода блока. Минимальная высота регулировочного элемента составляет 3 дюйма.

Промышленные перемычки

AERCON производит готовые к установке армированные перемычки различных размеров и длин. В прилагаемой таблице указаны допустимые дополнительные нагрузки для этих стандартных деталей. Минимальная толщина перемычки, при которой достигаются табличные значения, составляет 8 дюймов. Для ширины проема, специально не указанной в таблице, можно с осторожностью использовать значение стандартной ширины проема, превышающее фактическую ширину. Включен пример, демонстрирующий использование этой таблицы. Поскольку армированные перемычки изготавливаются уникальным образом в зависимости от размера и грузоподъемности, их нельзя разрезать, пробивать или модифицировать без разрешения представителя AERCON. Каждая изготовленная перемычка имеет маркировку, указывающую направление установки.

U-образные перемычки с бетонным наполнителем

В качестве альтернативы, U-образный блок AERCON можно также использовать в качестве «опалубки» для создания монолитной бетонной перемычки. Преимущества использования U-образных блоков AERCON включают в себя: внешние и внутренние поверхности стены изготовлены из материала AERCON, для заливки бетона не требуется внешняя опалубка, используется теория проектирования для обычного бетона, чтобы можно было оценить любой желаемый размер проема. Высота может быть достигнута за счет подрезания высоты U-образного блока, чтобы приспособиться к разнице в прохождении, U-образные блоки могут быть размещены и залиты на месте до установки в готовую стену, если это необходимо. Кроме того, U-образные блоки могут быть уложены друг на друга, чтобы свести к минимуму последовательность заливки, когда перемычка расположена рядом с ходом связующей балки. В этом случае верхний ряд U-образных блоков должен быть изменен таким образом, чтобы бетонная заливка достигала нижнего ряда U-образных блоков. Информацию о размерах U-образных блоков см. на стр. VII-30.

Обозначение

A = площадь основания стены в расчете на сплошное поперечное сечение, в ²

AAC = автоклавный газобетон

A _s = площадь арматурной стали в армированном элементе или поперечном сечении площадь крепления, в ²

A _vf = площадь поперечной арматуры в диафрагменной связке, в ²

b = ширина или толщина рассматриваемого элемента, в

d = расстояние от сжатие волокна при экстремальном изгибе к центру тяжести арматурной стали в армированном элементе, в D = статическая нагрузка стены из газобетона из-за собственного веса, фунт

E _c = модуль упругости бетона нормальной массы, фунт/кв. дюйм

E _AAC = модуль упругости газобетона, фунт/кв. накладываемой осевой нагрузки, в

F = фактическая сила в плоскости в верхней части поперечной стенки, фунты

F _a = допустимое осевое сжимающее напряжение в AAC, фунт/кв. дюйм

f _a = фактическое осевое сжатие напряжение в AAC, psi

F _b = допустимое напряжение сжатия при изгибе в AAC, фунт/кв. дюйм

f _b = фактическое напряжение сжатия при изгибе в AAC, фунт/кв. f’ _AAC = минимальная заданная прочность на сжатие AAC, фунт/кв. дюйм

F _s = допустимое растягивающее напряжение в арматурной стали или креплении, фунт/кв.0005

F _t = допустимое растягивающее напряжение при изгибе в AAC, фунт/кв. дюйм

f _t = фактическое растягивающее напряжение при изгибе в AAC, фунт/кв. = фактическое напряжение сдвига в AAC по толщине элемента, фунт/кв. сплошное поперечное сечение, в ⁴

I _{с трещинами} = момент инерции с трещинами для нормального бетона, в ⁴

j = коэффициент, определенный на основе расчета упругости железобетонной секции

k = коэффициент, определенный на основе расчета упругости железобетонной секции

L = длина стены жесткости из газобетона, футы

M = фактический расчетный момент для расчета, фут·к или фут-фунт

M _{основание} = момент, учитываемый в основании стены из газобетона, фут-фунт

M _conc = допустимый момент для железобетонной секции, когда бетон является управляющим элементом, ft lb

M _max = максимальный момент, возникающий в стене из газобетона из-за поперечной нагрузки, ft lb

M _nom = допустимый момент для армированной бетонной секции нормального веса, фут-фунт

M _otm = опрокидывающий момент для конструкции поперечной стены, фут-фунт

M _r = момент сопротивления поперечной стенки, основанный на собственной нагрузке, фут-фунт

M _rAAC = допустимый момент для поперечной стены из газобетона, когда определяющим критерием является сжатие при изгибе, фут-фунт

M _{арматурный стержень} = допустимый момент для железобетонной секции, когда регулирующим элементом является арматурная сталь, фут-фунт Mrsteel = допустимый момент для поперечной стены из газобетона, когда определяющим критерием является натяжение при креплении, фут-фунт

n = модульное отношение газобетона или обычного бетона к арматурной стали

P _ac = допустимая дополнительная осевая сжимающая нагрузка для газобетона, когда управляющим критерием является сжимающее напряжение, фунты

P _at = допустимая дополнительная осевая сжимающая нагрузка для газобетона, когда управляющим критерием является изгибное растягивающее напряжение, фунты

P _v = допустимая плоскостное усилие в верхней части поперечной стены, фунты

R = коэффициент снижения статической нагрузки

r = радиус инерции стенки на основе твердого поперечного сечения, дюймы

S = модуль сопротивления стенки или диафрагмы на основе на сплошном сечении, в ³

s = расстояние между креплениями, препятствующими подъему, когда управляющим критерием является прогиб в связующей балке, футы , ft

s _v = расстояние между креплениями, препятствующими подъему, когда управляющим критерием является сдвиг связующей балки, ft

T = сила натяжения, используемая для сопротивления опрокидыванию стены, работающей на сдвиг, фунты

T _c = растягивающая хордовая сила в диафрагменной системе, фунты или тысячи фунтов

t = толщина элемента, дюймы

V = фактическое усилие сдвига в интересующем месте для анализа диафрагмы, фунты

v = фактическое усилие сдвига на единицу длины в интересующем месте для анализа диафрагмы, plf

V _AAC = прочность на сдвиг, обеспечиваемая AAC, фунты

V _c = прочность на сдвиг, обеспечиваемая бетоном нормальной массы, фунты

V _г = допустимая сила сдвига для залитого раствором шва или связующей балки для анализа диафрагмы, plf

V _s = прочность на сдвиг, обеспечиваемая арматурой на сдвиг в нормальном бетоне, фунты

V _u = расчетное усилие сдвига, фунты

w = расчетное скоростное давление от ветра, фунт/кв. фут; или равномерная нагрузка для расчета балки, plf; или дополнительная статическая нагрузка, plf wbb = собственный вес связующей балки, plf

w _up = подъемная нагрузка, воспринимаемая связующей балкой, plf

x = высота над полом, на которой возникает максимальный изгибающий момент в стене из газобетона , футов

γ = номинальная сухая объемная плотность газобетона, фунт/фут

γ _D = расчетный собственный вес газобетона, фунт/фут

ρ = отношение площади арматурной стали к площади бетона, As /bd

µ = коэффициент трения

Сравнение автоклавных газобетонных блоков с красным кирпичом – IJERT

Том 02, выпуск 10 (октябрь 2013 г.)

DOI: 10.17577/IJERTV2IS100979

Скачать полнотекстовый PDF Процитировать эту публикацию

Прашант Гаутам, Навдип Саксена, 2013, Сравнение автоклавных газобетонных блоков с красным кирпичом, МЕЖДУНАРОДНЫЙ ЖУРНАЛ ИНЖЕНЕРНЫХ ИССЛЕДОВАНИЙ И ТЕХНОЛОГИЙ (IJERT), том 02, выпуск 10 (октябрь 2013 г. ),

Версия PDF

5

6 Просмотр Только версия

Сравнение автоклавных газобетонных блоков с красным кирпичом

Прашант Гаутам, Навдип Саксена Департамент гражданского строительства, Делийский технологический университет, Дели, Индия

Abstract Для эффективного использования энергии необходимо подчеркнуть концепцию «сэкономленные ресурсы — это созданные ресурсы». Жилые дома уже со стадии строительства взаимодействуют с окружающей средой и наносят ей вред. Строительные материалы, используемые в зданиях, вызывают загрязнение при их производстве. В современном мире необходимо уделять особое внимание устойчивому развитию, которое означает удовлетворение потребностей нынешнего поколения, не забывая при этом о потребностях и чаяниях будущих поколений. В этой статье мы стремимся показать сравнительное исследование между красными кирпичами и блоками AAC и их влияние на окружающую среду. Кирпичи являются одним из традиционных строительных материалов, которые широко используются в строительной отрасли, а газобетонные блоки являются одним из недавно принятых строительных материалов.

Ключевые слова Красный кирпич, блоки из автоклавного ячеистого бетона (AAC), устойчивое развитие.

1. ВВЕДЕНИЕ

   Самое насущное требование к людям в настоящее время состоит в том, чтобы гарантировать нашему будущему поколению природные ресурсы по крайней мере того же качества, что и сегодня. Люди постоянно взаимодействуют с окружающей средой, и ее пагубные последствия нам хорошо известны.

   Ресурсы – это дары, предоставленные природой, чтобы люди могли удовлетворять свои потребности. Они бывают двух типов: возобновляемые ресурсы, которые могут быть восстановлены и пополнены после использования в течение короткого периода времени, такие как ветер, гидроэнергия, и невозобновляемые ресурсы, которые после использования не могут быть восстановлены. Возобновляемые ресурсы приветливы с окружающей средой, но их преобразование в полезные формы энергии обходится дорого, в то время как даже при том, что использование невозобновляемых ресурсов вызывает загрязнение и ухудшает состояние окружающей среды, современные технологии позволяют использовать их с угрожающей скоростью, что привело к уменьшению их количества. . Насущной потребностью является устойчивое развитие, которое оставляет нашим будущим поколениям достаточно ресурсов для удовлетворения их потребностей. В то время как технология использования возобновляемых источников энергии находится под пристальным вниманием, имеющиеся невозобновляемые ресурсы следует использовать разумно.

   Кирпичи, которые составляют чрезвычайно важную часть индийской строительной промышленности, имеют много недостатков. Кирпичные печи вызывают загрязнение воздуха, которое влияет не только на людей, но и на растительность и сельское хозяйство. Большая сумма

   углекислого газа и других вредных газов приводят к угрозе глобального потепления и изменения климата. Кроме того, драгоценную почву, используемую для производства кирпича, можно было бы лучше использовать для сельского хозяйства и, таким образом, обеспечить продовольственную безопасность растущего населения.

   Таким образом, в настоящее время предпочтение отдается более экологичным и эффективным строительным материалам, и автоклавный газобетон является одним из таких экологичных материалов. Он не только использует отходы, такие как летучая зола, но и обеспечивает достаточную прочность конструкций.

2. ПРОИЗВОДСТВО

   1. Сырье, используемое при производстве газобетонных блоков

      • Цемент: Портландцемент обычно предпочтительнее других типов цемента.

      • Вода: Должна использоваться питьевая вода, которая должна соответствовать общим требованиям к бетону.

      • Летучая зола: Обычно это побочный продукт тепловых электростанций и важное сырье для производства газобетонных блоков.

      • Негашеная известь: Порошок извести, необходимый для производства газобетона, получают либо путем дробления известняка до мелкого порошка на заводе газобетона, либо путем его прямой покупки в виде порошка у поставщика.

      • Гипс: Гипс легко доступен на рынке и используется в виде порошка. Хранится в силосах.

      • Алюминиевый порошок

   2. Процедура :

      • Дозирование, смешивание, заливка и предварительное отверждение: Известь и цемент загружаются в смеситель для заливки, а шлам зольной пыли подается в смесь с помощью автоматической системы управления. Алюминий измеряют и взбитую суспензию помещают непосредственно в разливочный смеситель. Соответствующая температура суспензии должна быть достигнута перед заливкой. После заливки формы суспензией выдерживают в камере предварительного твердения 2-3 часа. За это время алюминиевый порошок будет

        2.	64,8	36
        3.	63,5	36
        4.	64	35
        5.	65	36
        6.	62,3	36
        7.	64,3	37
        8.	66	35
        9.	62,6	36
        10.	61,5	37
        Средний	63,92	36

        2.	64,8	36
        3.	63,5	36
        4.	64	35
        5.	65	36
        6.	62,3	36
        7.	64,3	37
        8.	66	35
        9.	62,6	36
        10.	61,5	37
        Средний	63,92	36

        реагируют с выделением водорода, который увеличивает объем суспензии и делает ее твердой, похожей на лепешку.

      • Резка и группировка: торт будет переведен в положение для резки, и блоки будут разрезаны продольными и поперечными резаками. После резки блоки передаются для группировки.

      • Отверждение: Блоки должным образом отверждаются путем отверждения паром или водой, что помогает блокам AAC достичь желаемой прочности. Блоки хранятся в надлежащем месте для использования после отверждения

3. ДЕТАЛИ БЛОКОВ

   1. Блоки AAC

      Размеры: 625 X 240 X 150 мм Поставщик: Stellar Ventures Private Limited, партия № 57

   2. Красный кирпич

   Размеры: 220 X 110 X 70 мм Поставщик: Kohinoor Bhatta Company

   Таблица 2: Плотность в сухом состоянии

   С. №	Сухая плотность (кг/3) м
   	Красный кирпич	ААС Блоки
   1.	1700	611
   2.	1750	611
   3.	1700	611
   4.	1800	611
   5.	1700	611
   Средний	1730	611

   С. №	Сухая плотность (кг/3) м
   	Красный кирпич	ААС Блоки
   1.	1700	611
   2.	1750	611
   3.	1700	611
   4.	1800	611
   5.	1700	611
   Средний	1730	611

4. ТЕСТ ВЫПОЛНЕН

   На образцах кирпича и газобетонных кирпичах были проведены следующие испытания. Было взято 15 образцов газобетонных блоков, из которых 5 были испытаны на плотность, а 10 блоков были испытаны на прочность при сжатии.

   Индийский стандарт IS 5454: 1976 Метод отбора проб глиняных строительных кирпичей (первая редакция) относится к различным испытаниям, проводимым с кирпичами.

   На образцах были проведены следующие тесты.

   1. Плотность

   2. Испытание на прочность при сжатии

5. НАБЛЮДЕНИЯ

   Таблица 1: Прочность на сжатие

   С. №	Прочность на сжатие (кг/см2)
   	Красный кирпич	Блоки AAC
   1.	65,2	36

   Таблица 3: Стоимость

   Тип кирпича	Стоимость (за м3)
   Блок ААС	2949
   Красный кирпич	2620

6. ВЫВОДЫ

   1. Летучая зола является одним из наиболее важных сырьевых материалов для газобетонных блоков и представляет собой отходы, получаемые на тепловых электростанциях. Это приводит к эффективной утилизации отходов. В то время как при производстве красного кирпича используется драгоценный верхний слой почвы.

   2. Сухая плотность газобетонных блоков меньше, чем у красного кирпича, что снижает статическую нагрузку на конструкцию.

   3. Использование блоков AAC приводит к значительному снижению затрат, поскольку позволяет покрывать большее расстояние меньшим количеством блоков.

   4. Будучи легче, чем красный кирпич, трудозатраты также меньше, а скорость выполнения работы выше в случае блоков AAC.

   5. Прочность на сжатие красного кирпича выше, чем у газобетонных блоков, что обеспечивает большую прочность.

   6. Экологичность При производстве блоков AAC не выделяется дым, в то время как красный кирпич выделяет дым, содержащий вредные газы, такие как двуокись углерода, которые вредны для окружающей среды.

   7. Стоимость кубического метра блока AAC составляет 2949 рупий, а стоимость кирпича за кубический метр составляет 2620 рупий.

   8. С блоками AAC работать легче, чем с красным кирпичом.

   9. Блоки AAC могут быть отлиты любой формы и размера с любой плотностью, в то время как из красного кирпича это невозможно.

   10. Использование газобетонных блоков обеспечивает меньшее количество стыков и, таким образом, повышает безопасность конструкции во время землетрясений.

ССЫЛКИ

[1] К.Кришна Бхавани Сирам, Ячеистые легкие бетонные блоки как замена обожженных глиняных кирпичей, IJEAT ISSN: 2249 8958, Том-2, Выпуск-2, декабрь 2012 г. [2] IS: 6441 (ЧАСТЬ-5) [3] IS: 6441 (ЧАСТЬ-1) [4] С.К. Строительные материалы Duggal, 3-е издание. [5] ИС 12269:1987.

1. ИС: 516-1959 «Методика испытаний бетона на прочность»,

   Бюро индийских стандартов, Нью-Дели

2. Лабораторные данные жилищного проекта Stellar Jeevan [8] IS 2292:1991

1. Energy.gov

2. brikiwell.com

Global Innovative Building Systems » Автоклавный газобетон (строительные блоки AAC)

Успех и опыт, накопленный в системах передовых строительных технологий, привели к тому, что Everite Building Products была назначена Xella Group лицензиатом автоклавного газобетона Hebel. Everite Building Products — единственный производитель газобетона в Африке. Global Innovative Building Systems гордится тем, что является одним из дистрибьюторов Everite Building Products.

Строительные блоки из газобетона в качестве строительного материала завоевали значительную долю международного строительного рынка с момента его появления в 1920-х годах в Швеции. Сегодня он сохраняет свою репутацию строительного материала будущего. Это революционный материал, предлагающий уникальное сочетание:



• Прочность
• Легкий
• Теплоизоляция
• Звукопоглощение
• Непревзойденная огнестойкость
• В 3 раза быстрее, чем обычный кирпич и раствор
• 1/4 веса обычного бетона



Автоклавный газобетон (AAC) изготавливается из песка, извести, цемента, воды и алюминиевой пудры, действующей как пенообразователь для образования однородной ячеистой структуры, известной как гидрат силиката кальция.

3 различных размера блоков AAC:

Наш ассортимент AAC производится в виде блоков. Он имеет плотность 600 кг/м3 и особенно легкий. Размеры блоков эквивалентны 9обычный кирпич (600х250мм). Толщина внутренней стенки 110 мм при массе 10,5 кг/блок. Толщина внешней стены составляет 150 мм, а масса всего 15,2 кг/блок.

Панели шириной 600 мм. Они имеют толщину 100 или 150 мм. Длины указаны с шагом 300 мм в диапазоне от 2,4 м до 2,7 м или 3,0 м. Эти панели весят четверть веса обычных бетонных панелей.

Несущая способность:

Являясь продуктом каменной кладки, газобетонные блоки обладают такими свойствами, как надежность, прочность и надежность – все это обычно только с традиционными кирпичами. С прочностью на сжатие 5 МПа и рассчитан на строительство до 4 этажей.

Высокая скорость строительства:

Использование газобетонных блоков ускоряет строительство и требует значительно меньше трудозатрат по сравнению с традиционными технологиями строительства из каменной кладки, что приводит к значительной экономии и снижению затрат на месте в зависимости от требуемой отделки.

• Строительство из блоков также означает более чистую и безопасную рабочую зону во время строительства и меньше уборки по завершении строительства.
• Быстрая установка и простота в работе с помощью простых инструментов позволяют снизить затраты на строительство.
• Можно легко резать и придавать форму дереву с помощью простых ручных инструментов.
• Прокладка сантехнических или электрических кабелей может выполняться вручную или с помощью фрезера по дереву.
• Гладкая отделка может существенно заменить штукатурку.



Исключительная огнестойкость:

• Негорючий и известен своей высокой огнестойкостью.
• Например, стена из газобетона толщиной 150 мм выдерживает прямое воздействие огня до 6 часов.
• Стандартная стена из газобетона толщиной 110 мм выдерживает температуру в течение 4 часов.



Теплоизоляция зимой и летом:

Улучшенная теплоизоляция в 5 раз выше, чем у кирпича той же толщины. Термическая эффективность снижает потребность в нагревательных и охлаждающих устройствах и обеспечивает снижение затрат на отопление и охлаждение до 60%.

Транспортировка:

• AAC путешествует дальше – больше квадратных метров ограждающих конструкций на одну загрузку.
• Малый вес и размеры газобетонных блоков позволяют снизить транспортные расходы по сравнению с обычным кирпичом



Технические характеристики:

Термальность: обеспечивает прохладу летом и тепло зимой. :

• Стена 100 мм Rw=40 дБ
• Стена 150 мм Rw=46 дБ



Экономичный строительный материал:

• Экономия до 15 % затрат на конструкцию благодаря низкому соотношению массы и прочности газобетона
• Уменьшенный вес стен:
  • Типичная нагрузка на стену из кирпича и раствора составляет прибл. 350 кг/м²
  Нагрузка на стену из газобетонных блоков
  • составляет прибл. 90 кг/м²
• Улучшенная экономия труда и времени
• Улучшенное снижение транспортных расходов
• Улучшенное сокращение отходов
• Улучшенная штукатурка



Сертификация:

Блоки: SANS 50771-4:2014/EN 771-4:2011

Спецификация для каменных блоков. Часть 4: Автоклавные пенобетонные блоки. Определяет характеристики и эксплуатационные требования к блокам кладки из автоклавного ячеистого бетона (AAC), основным предназначением которых являются типы несущих и ненесущих конструкций во всех формах ограждающих конструкций.

Сертификация соглашения: 2016/509

Rational Design по запросу

Стоимость бетонной подпорной стены в Австралии

Стоимость бетонной подпорной стены зависит от размера вашей стены и типа выбранных вами бетонных блоков. Плата за материалы и работу:

• От 450 до 700 долларов за м2 за железобетонные блоки
• От 550 до 750 долларов США за м2 для бетонных блоков Besser

Подпорные стенки могут быть изготовлены из различных материалов, но ничто не сравнится с бетоном по прочности и долговечности. Благодаря новым системам подпорных стен из формованного бетона, доступным сегодня, бетонная подпорная стена не только быстро возводится, но также долговечна и приятна на вид.

Но первое, что вам нужно знать при планировании проекта, это сколько стоит бетонная подпорная стена. Прочтите это руководство, чтобы узнать:

• Средняя стоимость бетонной подпорной стены в Австралии
• Что влияет на стоимость бетонных подпорных стен?
• Сколько стоят бетонные блоки?
• Сколько стоит подпорная стена из блоков Бессера?
• Какие еще есть варианты подпорной стенки?
• Нужен ли мне инженер-строитель?
• Зачем устанавливать бетонную подпорную стену?
• Зачем использовать бетон для подпорной стены?
• Понимание правил бетонных подпорных стен
• Наем правильного строителя подпорных стен
• Получение расценок на стоимость бетонной подпорной стены

Стоимость бетонной подпорной стены зависит от нескольких факторов, в том числе:

• Размер вашей стены
• Сколько нужно бетонных блоков
• Нужно ли вам нанять инженера-строителя
• Независимо от того, строите ли вы его самостоятельно или используете лицензированный конструктор

Тип бетона, который вы используете, также влияет на цену. Плата за материалы и работу может варьироваться от:

• от 450 до 700 долларов США за квадратный метр для железобетонных блоков
.
• От 550 до 750 долларов США за квадратный метр для бетонных блоков Besser

Эти цены включают оплату труда бетонщиков, которая составляет от 60 до 80 долларов в час, в зависимости от того, где вы живете в Австралии.

На стоимость вашей подпорной стенки будет влиять ряд факторов, а именно:

• Размер и масштаб
• Высота
• Используемые материалы
• Проектирование, включая требования к земляным работам и дренажу
• Гонорары консультантов

Если вы строите большую подпорную стену, необходимо учитывать дополнительные затраты. Вам может потребоваться:

• Получить одобрение совета
• Нанять инженера-строителя
• Купить более дорогую усиленную систему
• Учитывайте технические детали, такие как дренаж

Узнайте, что еще может повлиять на стоимость бетонной подпорной стены.

Стоимость установки бетонной подпорной стены рассчитывается на основе материалов и работ, при этом материалы обычно рассчитываются на квадратный метр.

Если вы выберете взаимосвязанные бетонные блоки или подпорную стену из бетонных шпал, будьте готовы заплатить от 450 до 700 долларов за квадратный метр.

Блоки Бессера, заполненные сердечником, являются распространенной альтернативой блокирующим блокам. Стоимость подпорных стен из блоков Besser может варьироваться от 550 до 750 долларов за квадратный метр, в зависимости от их прочности.

Если вы хотите сэкономить на подпорных стенах, некоторые материалы могут быть дешевле, чем бетон, например древесина и песчаник. Компромисс заключается в том, что подпорная стена, вероятно, потребует большего обслуживания и может не прослужить так долго, что в долгосрочной перспективе может стоить дороже.

Приблизительно:

• От 250 до 350 долларов США за квадратный метр обработанной сосны
• От 300 до 450 долларов США за квадратный метр шпал из обработанной древесины лиственных пород
• От 300 до 550 долларов США за квадратный метр для блоков песчаника

Если ваша подпорная стена будет более метра в высоту, вам придется нанять инженера-строителя для проектирования и надзора за строительством стены.

Есть веские причины, по которым советы требуют услуг инженеров-строителей – если подпорная стена рухнет, это представляет серьезную опасность для вас и вашей семьи, поэтому лучше перестраховаться, чем сожалеть.

Если вам нужен инженер для вашей бетонной подпорной стены, будьте готовы заплатить:

• 350 долларов США за базовый тест грунта
• $1,000+ за обследование почвы и контура

Подробнее: Нужен ли инженер для подпорной стены?

Подпорные стены используются в садах по-разному. Конструктивно их можно использовать для содержания склона или для формирования террас разного уровня. Они могут быть полезны для создания ступени в наклонном блоке, что может сделать ваш двор более удобным для пользователя.

Еще одна практическая причина добавить подпорную стенку – контролировать сток воды. При правильном планировании подпорная стена может предотвратить эрозию и затопление, сохранить окружающие территории сухими или даже задержать дождевую воду для растений, что особенно полезно в засушливом климате.

Вы также можете использовать подпорную стенку, чтобы разделить сад и создать сеть ящиков для растений. Это отличный способ добавить четкости вашему заднему двору и превратить старый или скучный загородный сад во что-то впечатляющее.

Нужна причина, по которой вам следует рассматривать бетон в качестве материала для подпорной стены? Не просто слушайте нас — вот что сказал строитель Джеймс Мейсон из Our Build Handyman and Home Improvements:

«Преимуществом подпорных стен из блоков является простота строительства. В некоторых случаях бетонные фундаменты не нужны, а простой метод установки позволяет большинству домовладельцев попробовать свои силы самостоятельно».

«Если вы подумываете о кирпичной кладке, это отличный способ придать современный вид любому саду. Имейте в виду, что этот стиль строительства обычно включает в себя железобетонные фундаменты, которые могут понадобиться инженеру для проектирования».

«В случае подпорных стен важно то, что находится под поверхностью. Убедившись, что установлен адекватный подпочвенный дренаж, вы добьетесь долговечности внешнего вида вашей стены на долгие годы».

В большинстве штатов Австралии требуется, чтобы ваш строитель подпорных стен имел лицензию. Это в первую очередь для вашего здоровья и безопасности. В зависимости от того, где вы живете, это может означать найм строителя, ландшафтного дизайнера или каменщика.

Если высота вашей стены превышает 1 метр, предположим, вам потребуется нанять инженера-строителя. По всей Австралии услуги инженера-строителя требуются по закону для всех подпорных стен высотой более метра, хотя в некоторых районах минимальная высота может составлять всего 600 мм.

Если ваша бетонная подпорная стена находится менее чем в 1,5 метрах от границы вашего участка или другого здания, вам, вероятно, потребуется разрешение совета на ее строительство, независимо от ее высоты. Подпорные стены ниже метра обычно не требуют одобрения совета, поскольку они классифицируются как ненесущие стены.

Другие важные вещи, которые необходимо знать:

• Подпорная стена должна быть построена на расстоянии не менее 60 см от границы прилегающего участка. В некоторых регионах может быть 90 см и более.
• Ваша подпорная стена не может отводить воду на соседний участок.

Могут быть и другие соображения, в зависимости от вашей ситуации. Прежде чем что-либо делать, обратитесь в местный совет за конкретной информацией о строительстве подпорных стен в вашем районе.

Подробнее: Понимание правил высоты подпорной стены

Когда дело доходит до найма, найдите время, чтобы убедиться, что ваш работник подходит для вашей работы. Некоторые вопросы, которые можно задать им, включают:

• У вас есть лицензия или квалификация?
• Вы застрахованы?
• Сколько времени займет моя работа?
• Можете ли вы предоставить письменное предложение?
• У вас есть рекомендации, которым я могу следовать?
• Можно посмотреть примеры ваших работ?

Профессиональный строитель подпорных стен знает, как правильно выполнить работу и построить подпорную стену, которая прослужит столько же, сколько и сами бетонные блоки.

Расценки на бетонный блок или подпорную стену из блоков Бессера дадут вам представление о текущих рыночных ставках.

Чтобы найти вдохновение для своего проекта по благоустройству дома, просмотрите нашу галерею идей для подпорных стен.

 Все указанные расходы и цены были получены на момент написания этой статьи. Они носят ориентировочный характер, могут варьироваться в зависимости от региона, зависят от рыночных сил и должны использоваться только в качестве ориентира.

YTONG-BLOCKET, YTONG ENERGO 48 см S+GT класс PP2/0,35, бетон, ячеистый бетон, газобетон, супорекс, сипорекс, пенобетон, кирпич, пустотелый кирпич, пустотелая плитка, Xella

Этот сайт использует файлы cookie для предоставления услуг в соответствии с Политикой использования файлов cookie. Вы можете установить условия хранения и доступа к файлам cookie в настройках вашего браузера.

Корзина: (пустой)

к кассе общий: 0,00 €

Язык

Описание

YTONG ENERGO – газобетонные блоки для однослойной и многослойной кладки стен. YTONG ENERGO – один из самых теплых строительных материалов, который можно купить на польском рынке. Новые блоки YTONG ENERGO доступны в следующих толщинах: 24;36,5;30;48 см. Стены из YTONG ENERGO имеют коэффициент теплопередачи U равный 0,19.Вт/(м2▪K), без дополнительной изоляции.



Ytong-blocket тилверкас и денситер меллан 375 или 575 кг на кубометр. Ytongblocket lämpar sig väli konstruktioner där man har högre krav på tryckhållsfasthet och i väggar med högre krav på ljudisolering. Även flerskikts ytterväggar med kompleletrande isolering (multipor) och tegel, trä eller andra fasadtyper..



ПОЛНЫЙ АССОРТИМЕНТ YTONG доступен по запросу!!

Технические данные:

-Dimensions:
Толщина / Высота / Длина: 48 x 20 x 60 CM

907 -Манер 907.3307 -Манер.

-Один транспорт:
768 штук/ 92,20 M2/ 32 поддоны

-Дополнительная коэффициент передачи:
U = 0,19 W/ M2K

9000 9000 9000 9000

9999999999969999999999999999999999999999999999999999999999969999996996996996996996996996999969996. Shiply Information.2

БЕСПЛАТНЫЕ инструменты YTONG XELLA, в зависимости от размера вашего заказа (образцы инструментов в галерее):

A — Рубанок
B — Скребок
C — Абразивный рубанок
E — Направляющий уголок
F — Мастерки для растворов и другие…



Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами: +48 41-348-90-12 или +48 787 667 077 или [email protected] 8 93803579 8

79 Мы будем рады Вам помочь.

MER Информация: +48 41 348 90 12 (Engelska, Tyska), +48 787 667 077 (Engelska, Tyska) Eller [email protected] 937799999999593793793793793793779373379337

33333333333333333393

33333939ES. :

+48 787 667 077 (Engelska, Tyska)

+48 665 515 616 93799 +48 665 515 616 93799 +48 665 515 616 93799 +48 665 515 616 93799973307

78. вверх

Магазин в режиме просмотра

Посмотреть полную версию сайта

Мы заботимся о вашей конфиденциальности

Файлы cookie и связанные с ними технологии обеспечивают правильную работу веб-сайта и помогают нам адаптировать предложение к вашим потребностям. Вы можете принять наше использование всех этих файлов и перейти в магазин или настроить использование файлов в соответствии со своими предпочтениями, выбрав «Настроить согласие».

Вы можете узнать больше о файлах cookie в нашей Политике конфиденциальности.

Настройки файлов cookie

Здесь вы можете определить свои предпочтения в отношении использования файлов cookie.

Выбрать все

Необходимо для работы сайта

Эти файлы необходимы для работы нашего веб-сайта, поэтому их нельзя отключить.

Функциональный

Эти файлы позволяют вам использовать другие функции веб-сайта (кроме тех, которые необходимы для его функционирования). Включение этих файлов даст вам доступ ко всем функциям веб-сайта.

Аналитический

Эти файлы позволяют нам анализировать наш интернет-магазин, что может способствовать его лучшему функционированию и адаптации к потребностям наших Пользователей.
