Какая толщина стены из газобетона должна быть: особенности кладки, толщина, армирование и отделка

особенности кладки, толщина, армирование и отделка

Главная / Информация /

Достоинства и недостатки стен из газосиликатных блоков

• Крупные размеры блоков позволяют возводить стены из газосиликата гораздо быстрее по сравнению с, например, классическим кирпичом
• Газосиликат имеет малый вес
• Хорошо обрабатывается
• Является негорючим материалом

Одним из важных недостатков газосиликата явлется его гидроскапичность, что влечет за собой необходимость в организации его защиты от влаги, как на этапе строительства, так и в дальнейшей эксплуатации.

Толщина стен из газобетона также считается одним из основных недостатков данного материала.

Необходимость в дополнительном армировании и перемычках над дверными и окнонными проемами

Толщина стен из газобетона

Перед началом работ по сооружению газобетонных конструкций необходимо произвести расчеты на прочность. Оптимальная толщина газобетонной стены определяется, исходя из необходимого уровня теплоизоляции и прочности сооружения.

• Минимальная толщина несущих стен для сооружений с сезонным проживанием — 200 мм (блок D300 – D400)
• Для возведения подвала и цокольного этажа рекомендуется применять газобетон толщиной 400 мм (блок D600, класс B3,5)
• Межкомнатные перегородки 100-200 мм (D300)

Исходя из формулы Т = Rreg*λ, для несущей конструкции, возводимой в Москве и области,  толщины стены из газобетона должна быть не менее 44 см (при использовании блока D500) и 37,5 см (для блока D400).

Толщина стены в зависимости от характера постройки:

• Хозблок или гараж, дачный домик достаточно будет 20 см
• Для круглогодичного проживания данный показатель увеличивается в 2 раза. Толщина несущих стен для сооружений, используемых для круглогодичного проживания, рассчитывается с учетом теплопроводности материала. Толщина может быть или увеличена, исходя из полученных расчетов, или быть аналогичной летнему варианту, но дополнительно утеплена.
• При строительстве сооружения более 1 этажа, толщина стен может достигать 30-40 см
• Несущие стены должны быть шире внутренних перегородок из газобетона на 10-15 см

Как выполнять возведение газобетонных стен своими руками

Как выкладывать первый ряд — особенности

Важно! Газобетон является гигроскопичным материалом и при повышенной влажности снижается качество его свойств. Поэтому важно на этапе подготовки к кладке произвести работы по отсечной горизонтальной гидроизоляции. Чаще всего для этого применяется рубероид или подобный рулонный материал, так же подойдет полимерный раствор.

Качество будущей конструкции зависит от того насколько хорошо выложен первый ряд кладки, поэтому важно произвести выравнивание поверхности при помощи цементного раствора и кельмы (или гребенки), оценить при помощи строительного уровня отсутствие каких-либо перекосов.

Кладка газобетона может производится в один или в два ряда. При двухрядной кладке можно использовать обычный цементный раствор, так как мостики холода будут перекрываться вторым рядом. При одноблочной кладке специалисты рекомендуют использовать специальный клеевой раствор, замесить его в соответствием с инструкцией производителя. Консистенция кладочного раствора должна быть похожа на густую сметану. Наносят его специальным ковшом или мастерком, после чего выравнивают гребенкой. Если клей выступает, его удаляют мастерком, но ни в коем случае не затирают.

Важно! Толщина шва между фундаментом или перекрытием и первым рядом кладки должна быть не менее 20 мм! Толщина шва между рядами должны быть не более 3 мм, иначе это ухудшит тепло- и звукоизоляционные качества кладки.

Каждый новый ряд кладки осуществляется с одного и того же угла. Ряды относительно друг друга должны укладываться с перевязкой (то есть со смещением 8-10 см). Торцы блоков бывают гладкими (бюджетный вариант) и с пазами. Во втором случае нет необходимости из промазывать раствором, если же блоки гладкие, на их стыки необходимо наносить клей.

В конце ряда укладывают доборный блок, края которого промазывают клеевым раствором с двух сторон. Обрезка блоков производится специальной ножовкой. После кладки необходимо произвести обработку поверхности специальным рубанком. По окончании кладки ряда его ровность проверяют строительным уровнем.

Важно! Возведение стен последующих этажей недопустимо без установки междуэтажного перекрытия.

Для того, чтобы защитить блоки от дождя, распаковывать их рекомендуется по мере необходимости, выложенные ряды — прикрывать пленкой. Так же важно соблюдать температурный режим, оптимальным считается диапазон от +5 до +35 С.

Кладка газосиликатного блока Ytong — видео

Инструменты , необходимые для кладки газосиликатных блоков:

• штроборез
• строительный уровень
• мастерок
• рубанок
• каретка для клеевого раствора
• молоток из резины
• ножовка
• терка с металлическими зубьями
• угольник

Армирование газосиликатной кладки

Для укрепления кладки как правило используют арматуру не менее 8 мм, для повышения качества ее предварительно обрабатывают антикоррозийным составом.

Далее в блоках при помощи штробореза прорезают специальные канавки, глубина которых должны быть достаточной для полного погружения стержня. Перед укладкой арматуры штробу заполняют клеем, убирая излишки мастерком. По технологии в блокам до 200 мм проделывают штробу в 1 ряд, более 200 мм — в два ряда с одинаковым расстоянием от краев блока.

Первый пояс арматуры рекомендуется укладывать в первом же ряду газосиликатной кладки, далее повторять его через каждые 3-4 ряда.

Обязательно усиливают арматурой:

• верхний ряд кладки, на который будет опираться перекрытие
• ряды под оконными проемами
• дополнительно арматурой можно укрепить углы сооружения

Для однородности кладки дверные и оконные проемы устраивают при помощи  U-образные блоки, в которые укладыют армирующие конструкции, например ж/б балки.

Обратите внимание! Армирование газосиликата своими руками без расчета по СНиП применяется для уменьшения риска образования трещин, и не может увеличить несущую способность конструкции.

Наружняя и внутренняя отделка газосиликатных стен

Для того, чтобы стена из газобетонных блоков прослужила как можно больше, ее обязательно необходимо защитить от воздействий внешней среды, особенно от осадков. В качестве отделочного материала для газобетона с внешней стороны как правило применяют:

• штукатурку с высокой адгезией
• кирпич (важно знать, что при отделке кирпичом необходимо проделывать вентиляционные отверстия и защищать газобетон гидроизоляцинным материалом, чтобы избежать отсыревания блоков)
• сайдинг
• в условиях сурового климата дополнительно используют утеплитель

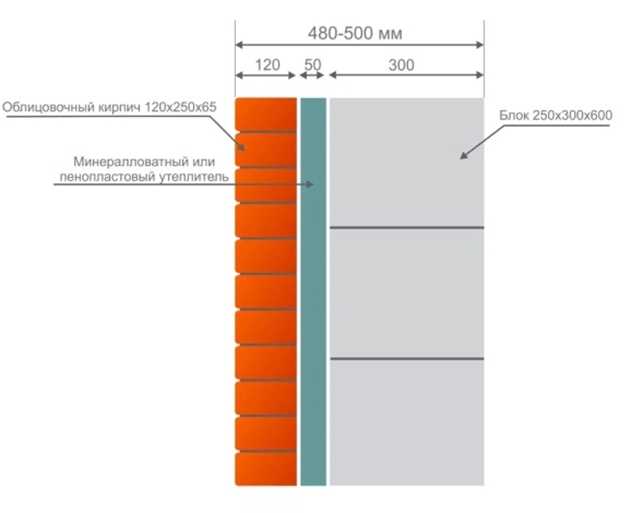

Схема внешней отделки отделки стены из газобетона кирпичом

Для внутренней отделки чаще всего применяют гипсокартон или штукатурку с последующей покраской или поклейкой обоев. Отделка газобетона должны быть осуществлена таким образом, чтобы не нарушить его главное преимущество — способность «дышать».

Поэтому внутреннюю отделку газобетонных стен производят паронепроницаемыми материалами, а внешнюю — наоборот (варианты отделки газобетона).

Какой толщины должна быть стена из газобетона

Газобетон является самым популярным строительным материалом, благодаря своим теплотехническим характеристикам, низкой стоимости и высокой скорости возведения стен.

Одним из самых главных вопросов при строительстве дома является следующий – «какой толщины должна быть стена из газобетона». Ведь вопрос об экономии денег на отопление актуален как никогда. Если ответить быстро, то чем стена толще, тем она прочнее, и тем лучше сохраняет тепло. Но не все так просто, важна экономическая целесообразность.

На теплотехнику стены, помимо ее толщины, влияет еще и плотность газобетона. Чем плотность ниже, тем лучше сохраняется тепло. Скорее всего, вы бы хотели просто узнать, какой толщины должна быть газобетонная стена, но помимо всего перечисленного, на выбор толщины стены влияет еще и регион, в котором вы проживаете, так как разница в температурах Сибири и Сочи огромная.

Для средней полосы России считается, что сопротивление стены теплопередаче (по СНИП) должна быть около 3,2 Вт/м•С°. Для более холодных регионов страны, этот показатель должен быть выше. Отметим, что для частного строительства, соблюдать данные нормы не обязательно.

Такую теплозащиту (3,2 м2 С°/Вт) обеспечивают следующие варианты однослойных газобетонных стен.

• D300 – 300 мм.
• D400 – 400 мм.
• D500 – 500 мм.

Стоит отметить, что на общую тепловую эффективность здания влияют не только стены, но и утепление пола, крыши, перекрытий, армопоясов, перемычек, и окон. Из этого следует, что тепловые потери здания через стены составляют от 30 до 40%. То есть, делать слишком толстые стены не рационально. Нужен некоторый баланс между затратами на толщину стены, и на отопление дома.

Если речь идет о доме постоянного проживания, то при текущих затратах на отопление, оптимальная толщина однослойной стены из газобетона составляет: D400 – 400мм, D500 – 500 мм.

Для дачного дома, который посещают довольно редко, будет достаточно стены толщиной 250-300 мм из газобетона D400.

Толщина газобетона с утеплителем

Теперь что касается многослойных стен, то есть, утепленных. В качестве утеплителей обычно применяют каменную вату, пенопласт и газобетон низкой плотности.

Применяя утеплитель, толщину несущих стен можно уменьшить, добиваясь определенного значения теплового сопротивления. То есть, затраты на газобетон уменьшаться, а на утеплитель повысятся. Таким образом, нужно искать баланс между толщиной газобетона и стоимостью материалов на утепление.

Чтобы вам было проще определиться с толщиной газобетона и утеплителем, мы нашли таблицы по теплотехническим параметрам стеновых материалов.

Сопротивление теплопередаче (R0) газобетона в зависимости от толщины кладки.

Чем значение выше, тем лучше.

Таблица (коэффициент теплопроводности газобетона)

Чем значение ниже, тем лучше.

Для большей наглядности произведем расчеты.

К примеру, вы хотите построить дом в Московской области. Требуемое значение по тепловому сопротивлению в Москве R=3.28. Дом у вас из автоклавного газобетона D500 толщиной 300 мм, и вам нужно определиться с толщиной утеплителя.

Толщину газобетонной стены (0.3 м) делим на коэффициент теплопроводности газобетона D500 (0.14).

Тепловая сопротивляемость стены R = 0.3/0.14=2.14 м2·°C/Вт.

Далее от требуемого значения R(3.28) отнимаем полученное тепловое сопротивление R (2.14).

3.28-2.14=1.14.

Значит тепловая сопротивляемость утеплителя должен быть 1.14 м2·°C/Вт.

Коэффициент теплопроводности минваты = 0.04.

Умножаем 1.14 на 0.04 = 0.0456 метра, то есть 45 мм.

То есть, нужная толщина утеплителя у нас получилась 50 мм.

Таким образом, вы можете рассчитать требуемое утепление для любой стены.

Нужно ли утеплять газобетон?

Пример расчета затрат на отопление дома

• Дом 10 x 10 метров из газобетона D400, толщиной 400 мм.
• Высота потолков – 2.5 м.
• Площадь стен – 230 м2.
• Площадь пола, потолков и окон — 220 м2.
• На улице -20, в доме + 20.
• Разница температур составляет 40 градусов.
• Тепловое сопротивление газобетонных стен – 3.4 м2·°C/Вт
• Среднее тепловое сопротивление пола, потолков и окон – 3 м2·°C/Вт.
• 230/3.4 * 40 = 2700 Вт/час.
• 220/3*40 = 3000 Вт/час.
• То есть за один час, на отопление дома будет потребляться почти 6 Квт энергии.
• За сутки – 144 кВт.
• 1 Квт энергии стоит в среднем 3 рубля.
• За месяц на отопление уйдет 144*30= 4320 кВт.
• Месячные зимние расходы на электрическое отопление примерно 10-15 т.р.

Но это, если температура будет постоянно стабильной, в реальности же, температура постоянно меняется. Весной и осенью затраты на отопление сократятся в несколько раз. В любом случае, такие расчеты покажут вам примерную картину по стоимости отопления дома электричеством.

ОСНОВЫ ФУНДАМЕНТАЛЬНЫХ СТЕН — Массивные бетонные стены

Автор Ethan Davis

Целями проектирования фундаментных стен являются:

• передача нагрузки здания на фундамент или непосредственно на землю;






• для обеспечения достаточной прочности в сочетании с основанием (при необходимости) для предотвращения дифференциальной осадки;






• для обеспечения соответствующей устойчивости к напряжениям сдвига и изгиба, возникающим в результате бокового давления грунта;






• для обеспечения крепления надземной конструкции для сопротивления ветру или сейсмическим воздействиям;






• для устройства влагостойкого барьера подземных жилых помещений в соответствии со СНиП; и






• для изоляции невлагостойких строительных материалов от земли.




В некоторых случаях каменные или бетонные фундаментные стены содержат номинальное количество стальной арматуры для предотвращения образования трещин. Технические спецификации обычно требуют армирования бетонных или каменных фундаментных стен из-за несколько произвольных ограничений на минимальное соотношение стали и бетона даже для «простых» бетонных стен. Однако стены фундамента жилых домов обычно строятся из неармированного или номинально армированного бетона, кирпичной кладки или обработанной консервантом древесины. Подход к номинальному армированию обеспечил множество пригодных к эксплуатации конструкций. В этом разделе обсуждается вопрос армирования и представлены рациональные подходы к проектированию бетонных и каменных фундаментов жилых домов.

В большинстве случаев дизайн стен из бетона или бетонной кладки можно выбрать из предписывающих таблиц применимых норм для жилых зданий или Международных норм для одно- и двухквартирных домов. Иногда конкретный проект, применяемый с разумной инженерной оценкой, приводит к более эффективному и экономичному решению, чем то, которое предписано нормами. Проектировщик может решить спроектировать стену как армированную или как сплошную бетонную стену. В следующих разделах подробно описываются методы проектирования для обоих типов стен.

Бетонные фундаментные стены

Независимо от выбранного типа бетонной фундаментной стены проектировщику необходимо определить номинальные и учитываемые нагрузки, которые, в свою очередь, определяют тип стены (армированный или неармированный), который может быть подходящим для данного применения. . В домах с легким каркасом конструкция фундаментной стены обычно определяется более низкой комбинацией нагрузок. Осевая нагрузка увеличивает допустимый момент бетонных стен, когда они не имеют значительного эксцентриситета, как это имеет место в типичном жилом строительстве.

Для дальнейшего упрощения расчетов проектировщик может консервативно предположить, что стена фундамента действует как простая пролетная балка с закрепленными концами, хотя такое допущение приведет к чрезмерному прогнозированию напряжений в стене. В любом случае, модель простого пролета требует, чтобы стена была надлежащим образом поддержана вверху за счет соединения с каркасом пола, а в основании за счет соединения с фундаментом или опорой на плиту цокольного этажа.

После того, как нагрузки известны, проектировщик может выполнить проверку конструкции на различные напряжения, следуя ACI-318 и содержащимся в нем рекомендациям.

Из практических соображений проектировщики жилых домов должны учитывать, что бетонные фундаментные стены обычно имеют толщину 6, 8 или 10 дюймов (номинальная). Типичная прочность бетона на сжатие, используемая в жилищном строительстве, составляет 2500 или 3000 фунтов на квадратный дюйм, хотя доступны и другие прочности. Типичный предел текучести арматуры при растяжении составляет 60 000 фунтов на квадратный дюйм (Класс 60) и в первую очередь зависит от предложения на рынке.

Проектирование простой бетонной стены

ACI-318 позволяет проектировать простые бетонные стены с некоторыми ограничениями и рекомендует использовать усадочные и изоляционные швы для предотвращения образования трещин; однако это нетипичная практика для стен жилых фундаментов, и температурное и усадочное растрескивание практически неизбежны. Считается, что это оказывает незначительное влияние на структурную целостность жилой стены. Однако растрескивание можно контролировать (свести к минимуму потенциальное расширение трещины) за счет разумного использования горизонтальной арматуры.

ACI-318 ограничивает толщину гладкой бетонной стены минимум 7-1/2 дюйма; тем не менее, Международный кодекс для домов на одну-две семьи допускает номинальную толщину стен фундамента 6 дюймов, когда высота несбалансированного заполнения меньше установленного максимума. Требование минимальной толщины 7-1/2 дюйма, очевидно, нецелесообразно для короткой бетонной стены ствола, как в фундаменте подполья.

Должна быть обеспечена достаточная прочность, которая должна быть подтверждена анализом в соответствии с расчетными уравнениями ACI-318 и рекомендациями в этом разделе. В зависимости от нагрузок на грунт анализ должен подтвердить обычную практику возведения фундамента в типичных условиях.

Проектирование железобетона

ACI-318 допускает два подхода к проектированию железобетона с некоторыми ограничениями по толщине стенок и минимальным количеством стальной арматуры; однако ACI-318 также позволяет отказаться от этих требований в случае, если структурный анализ демонстрирует достаточную прочность и устойчивость.

Железобетонные стены следует проектировать с использованием метода расчета прочности. Следующие проверки на сдвиг и комбинированный изгиб и осевую нагрузку определяют, способна ли стена противостоять приложенным нагрузкам.

Комбинированная допустимая нагрузка на изгиб и осевую нагрузку

ACI-318 устанавливает требования к армированию бетонных стен. Стены фундамента обычно выдерживают как приложенную осевую нагрузку от вышележащей конструкции, так и приложенную боковую нагрузку грунта от обратной засыпки. Чтобы обеспечить достаточную прочность стены, проектировщик должен сначала определить эффекты гибкости (выпучивание по Эйлеру) в стене. ACI-318 предлагает метод аппроксимации для учета эффекта гибкости стены; однако коэффициент гибкости не должен превышать 100. Коэффициент гибкости определяется в следующем разделе как отношение между длиной без опоры и радиусом вращения. В жилищном строительстве метод аппроксимации, более известный как метод увеличения момента, обычно является адекватным, поскольку коэффициент гибкости стен фундамента обычно составляет менее 100.

Минимальное армирование бетонной стены

Фундаментные стены из простого бетона обеспечивают работоспособные конструкции, если они правильно спроектированы. Тем не менее, когда армирование используется для обеспечения дополнительной прочности в более тонких стенах или для работы в условиях более высоких нагрузок, испытания показали, что расстояние между горизонтальными и вертикальными армирующими элементами, ограниченное максимальным значением 48 дюймов по центру, приводит к характеристикам, которые достаточно хорошо согласуются с проектными ожиданиями. (Роллер, 1996).

ACI-318•22.6.6.5 требует наличия двух стержней № 5 вокруг всех проемов в стене. В качестве альтернативы, более подходящей для жилищного строительства, следует разместить как минимум по одному стержню арматуры с каждой стороны проема шириной от 2 до 4 футов, а также два стержня арматуры с каждой стороны и один внизу проема шириной более 4 футов. Арматурный стержень должен быть такого же размера, как требуется по проекту армированной стены, или не менее № 4 для простых бетонных стен. Кроме того, требуется перемычка (бетонная балка) в верхней части проемов в стене.

Прогиб бетонной стены

ACI-318 специально не ограничивает прогиб стены. Поэтому прогиб обычно не анализируется при проектировании стены фундамента жилого дома. Несмотря на это, предел прогиба L/240 для нефакторизованных нагрузок на грунт не является необоснованным для стен ниже уровня земли.

Перемычки для бетонных стен

Проемы в бетонных стенах сооружаются с помощью перемычек из бетона, стали, сборного железобетона, литого камня или армированной каменной кладки. Деревянные перемычки также используются, когда они не поддерживают бетонную конструкцию выше и когда непрерывность в верхней части стены (например, связующая балка) не является критичной, как в прибрежных зонах с высокой сейсмической или ураганной опасностью, или поддерживается в достаточной степени деревянным подоконником. и другие конструкции выше.

Часто предполагается, что бетонная перемычка действует как простой пролет с закрепленными на каждом конце концами. Однако это предположение подразумевает отсутствие верхней арматуры для передачи момента, возникающего на конце перемычки. При этом условии предполагается, что перемычка имеет трещины на концах, так что конечный момент равен нулю, а сдвиг должен передаваться от перемычки к стене через нижнюю арматуру.

Если предполагается, что перемычка действует как балка с фиксированным концом, необходимо предусмотреть достаточную заделку верхней и нижней арматуры за каждую сторону проема, чтобы полностью сформировать конец перемычки, воспринимающий момент. Несмотря на сложность конструкции и конструкции, балка с фиксированным концом снижает максимальный изгибающий момент на перемычке и позволяет увеличить пролеты. Бетонная перемычка, залитая в бетонную стену, действует где-то между настоящей простой балкой пролета и балкой с фиксированным концом. Таким образом, проектировщик может спроектировать нижний стержень для простого состояния пролета и армирование верхнего стержня для состояния с фиксированным концом (консервативное). Часто в верхней части каждого этажа стены размещают стержень № 4, чтобы помочь связать стены вместе (связующая балка), который также может служить верхним армированием для бетонных перемычек. Рисунок 4.6 изображает поперечное сечение и размеры для анализа бетонных перемычек.

В нашем следующем блоге мы будем обсуждать изолированные бетонные фундаментные стены.

(Эта информация взята из статьи Ника Громико и Бена Громико на веб-сайте Международной ассоциации сертифицированных домашних инспекций)

Какова оптимальная толщина стены фундамента?

Хорошо построенный и прочный фундамент передает нагрузку здания на основание и в землю, сопротивляясь ветру или сейсмическим силам и обеспечивая анкерное крепление надземной конструкции. Прочный фундамент также обеспечивает влагостойкий барьер (в соответствии с действующими строительными нормами) и достаточную устойчивость к напряжениям сдвига и изгиба, возникающим в результате бокового давления грунта и воды. Плохо построенный фундамент может привести к значительным структурным повреждениям, подвергая опасности жителей здания и соседей.

Характеристики, влияющие на прочность и долговечность фундаментной стены, включают ширину и глубину нижних колонтитулов, общую прочность фундамента и прочность на растяжение, а также толщину фундаментной стены.

Большинство фундаментов опираются на немного более глубокие бетонные основания, что придает фундаменту устойчивость. Нижние колонтитулы лежат на нетронутой почве ниже линии промерзания — самой низкой точки фундамента.

Ширина цоколя зависит от грунта и конструкции здания. Двухэтажный дом на умеренно прочном грунте требует более широкого цоколя, чем шире цоколь, тем он может быть толще. Для небольшого одноэтажного дома на сильно плотно утрамбованном грунте может потребоваться цоколь меньшего размера по ширине и толщине. Фундамент правильного размера обеспечит устойчивость дома. Несущая способность грунта и расчетный размер нижнего колонтитула являются ключевыми элементами при устранении трещин и неустойчивости фундамента.

Строительные нормы и правила требуют, чтобы минимальная прочность бетона фундамента на сжатие составляла 2500 фунтов на квадратный дюйм (psi). В регионах, подверженных землетрясениям или экстремальным погодным условиям, часто требуется большая прочность на сжатие. Высокая прочность на сжатие защищает бетон от давящих на него нагрузок. Тем не менее, низкая прочность бетона на растяжение часто требует арматуры для предотвращения трещин от внешних сил, которые растягивают бетон, таких как замораживание и оттаивание почвы или дома и здания на склонах холмов, которые создают значительное боковое давление почвы.

Толщина стены бетонного фундамента играет неотъемлемую роль в ее прочности и долговечности. Местные строительные нормы и правила предписывают спецификации фундамента с учетом условий, влияющих на толщину фундамента.

Минимальная толщина стены фундамента зависит от высоты стены, прочности грунта, материала обшивки, гидростатического давления и напряжения сдвига. Минимальная ширина должна равняться каркасу стены дома.

Традиционная конструкция фундамента

Толщина фундамента должна выдерживать нагрузку от надземных сооружений и подземных сил; однако технические характеристики могут отличаться из-за различий в местных строительных нормах и правилах. Традиционные фундаменты строятся из монолитного бетона или бетонных блоков.

• Типичная минимальная толщина стены фундамента в восемь дюймов относится к стенам в восемь футов или меньше, на которые давит не более семи футов грунта.

• Фундаментные стены высотой более восьми футов с более чем семифутовым грунтом, прижимающимся к ним, требуют большей фундаментной стены шириной от 10 до 12 дюймов.

Материалы обшивки и толщина фундаментной стены

Более тяжелые материалы обшивки требуют более толстых стен фундамента.

• Для зданий с деревянными, металлическими и виниловыми стенами требуется фундаментная стена толщиной восемь дюймов.

• Кирпичная облицовка требует толщины стены фундамента от 10 до 12 дюймов, оставляя место для выступа, поддерживающего кирпич.

Гидростатическое давление и толщина стенки фундамента

Области с высоким гидростатическим давлением почвы и воды требуют более толстых и прочных стен фундамента (от 10 до 12 дюймов). В некоторых случаях для дополнительной поддержки строительные нормы требуют арматуры. Без надлежащей защиты гидростатическое давление может привести к растрескиванию и изгибу фундамента, значительному разрушению или даже обрушению стены.

Напряжение сдвига и толщина фундамента

Напряжение сдвига на фундамент возникает из-за боковых нагрузок на конструкцию, связанных с ветром и землетрясением. Толщина фундамента должна выдерживать изгиб из-за этих типов давления.

Отделка фундамента

Традиционные стены фундамента представляют собой голый бетон или бетонные блоки. Внутренняя сторона, чтобы соответствовать нормам, должна иметь обвязку, изоляцию и пароизоляцию для завершения стены и соответствия требованиям норм.

Fox Blocks производит прямые и угловые изолированные бетонные формы (ICF) различной ширины, от 6 дюймов до 12 дюймов, подходящие для любой толщины фундамента, любой высоты стен, прочности грунта и облицовочных материалов. Блоки Fox были протестированы и спроектированы для защиты от гидростатического давления, ветра и землетрясений. Стеновые блоки Fox Blocks работают со всеми видами внешней отделки сайдингом, кирпичом, штукатуркой, EIFS, камнем, гипсокартоном или фиброцементом.

Блоки Fox ICF и формирование фундамента

Блок ICF имеет шесть полипропиленовых стяжек (переработанный пластик), сформованных в две изоляционные панели из пенополистирола (16 x 48 дюймов). Чтобы построить фундаментную стену, бригада укладывает блоки друг на друга, соединяя их друг с другом в непрерывном соединении до желаемой длины стены. После установки первого ряда блоков ICF они размещают горизонтальные арматурные стальные стержни, надежно сцепляясь друг с другом в связях блоков. Следующий ряд прямых и угловых блоков затем прочно укладывается сверху по мере возведения стены.

Преимущество блоков Fox

Адаптируемые блоки Fox Блоки ICF допускают различную толщину, обеспечивающую оптимальную толщину стенок фундамента для высоты стены, прочности грунта, материала сайдинга, гидростатического давления и напряжения сдвига. Фундамент Fox Blocks ICF обеспечивает превосходную энергоэффективность, качество окружающей среды в помещении, устойчивость к стихийным бедствиям, влаге и вредителям по сравнению с традиционным заливным фундаментом.

Инженерные решения, предоставленные Fox Blocks, предусматривают для большинства конструкций 6-дюймовый железобетонный сердечник для фундаментных стен высотой до 10 футов, что обеспечивает значительную экономию по сравнению с традиционной конструкцией из бетона или бетонных блоков без ущерба для устойчивости конструкции.
