В конструкции зданий имеются не только фундамент, стены и крыша, но и множество элементов, зачастую незаметных глазом, но определяющих прочность и устойчивость сооружения. К таким элементом относятся и армированные пояса, отсутствие которых существенно снижает прочность дома и может привести к его разрушению. О том, что такое армопояс, зачем он необходим, и как его возвести, рассказано в данной статье.

Армопояс (армированный пояс, сейсмопояс) – силовой элемент сооружений, выполненный в виде железобетонного монолитного контура (пояса) под и над несущими стенами. Данный элемент выполняет несколько функций:

• Оптимальное распределение нагрузки от перекрытий, стен верхних этажей и кровли на расположенные ниже стены и фундамент;
• Увеличение жесткости и устойчивости всей конструкции дома – пояс повышает устойчивость к подвижкам грунта, ветровым нагрузкам, сейсмическим нагрузкам и иным негативным факторам;
• В отдельных случаях – обустройство дверных и оконных проемов без использования перемычек;
• Армопояс верхнего этажа – жесткий монтаж стропильной системы на стены здания.

В малоэтажном строительстве прибегают к сооружению от одного до четырех армопоясов из бетона и арматуры или сварной сетки, каждый из которых выполняет одну или несколько из указанных функций. Некоторые типы домов (малоэтажные деревянные и кирпичные, одноэтажные с деревянными перекрытиями, дома на скальном основании) не требуют сооружения армированных поясов. Однако возведение сооружений из газобетонных блоков и некоторых других популярных в наше время материалов требует обязательного наличия сейсмопоясов. И именно от качества этого элемента в значительной степени зависит устойчивость, а значит комфорт и безопасность дома.

В зависимости от расположения и назначения выделяется четыре типа армированных поясов:

• Базовый разгрузочный пояс (основание) – расположен непосредственно под фундаментом, воспринимает нагрузку от всего сооружения;
• Цокольный пояс – расположен над фундаментом, воспринимает нагрузку от всех несущих стен;
• Межэтажный пояс – расположен между верхней частью стены и межэтажным перекрытием, воспринимает нагрузку от плит перекрытия и конструкций расположенного выше этажа;
• Пояс под мауэрлат – расположен между верхней частью стены и мауэрлатом, воспринимает вес крыши (стропильной системы с кровлей и плит перекрытия).

Количество поясов, как указывалось выше, зависит от типа и этажности домов. В кирпичных и деревянных домах армопояса может и вовсе не быть, либо использоваться укрепление фундамента (разгрузочный и цокольный пояса). В одноэтажных газобетонных сооружениях обустраиваются разгрузочный и цокольный пояса, а также армопояс под мауэрлат. В двухэтажных сооружениях добавляется межэтажный сейсмопояс.

В общем случае пояс является железобетонной монолитной конструкцией, которая изготавливается путем заливки бетона в опалубку или иную ограждающую конструкцию с заранее установленным армирующим каркасом. Каркас может изготавливаться из арматуры и вязальной проволоки, либо из сварной сетки различных марок. Армирующие пояса имеют конструктивные отличия в зависимости от своего положения и особенностей дома.

Базовый разгрузочный армопояс

Располагается под фундаментом, для эффективного распределения нагрузки ширина пояса должна быть на 300 – 400 мм больше ширины фундамента, а высота – в пределах 400 – 500 мм.

Цокольный армопояс

Располагается непосредственно на фундаменте, он имеет ту же ширину, что и фундамент, и высоте от 20 до 40 см в зависимости от толщины стен. Данный элемент изготавливается по опалубочной технологии, для каркаса используются арматура диаметром 14 – 18 мм с поперечными связями диаметром 6 – 8 мм или сварной сеткой из проволоки того же диаметра с шагом 15 или 20 см.

Межэтажный армопояс

Располагается непосредственно на верхней части стены, воспринимает нагрузку от плит перекрытия. Изготавливается по опалубочной технологии с применением арматуры или сварной сетки из проволоки 10 – 12 мм. В зданиях со стенами из газобетона вместо опалубки могут использоваться перегородочные блоки (при стенах шириной не менее 40 см) или U-блоки со специально выполненным желобом.

Армпопояс под мауэрлат

В целом, его конструкция и характеристики аналогичны межэтажному поясу, однако в него по всему периметру внедряются вертикальные анкеры для монтажа мауэрлата. Анкеры могут связываться с арматурным каркасом из той же сварной сетки, или устанавливаться отдельно на временных проставках.

Армопояс из кирпича

Отдельную категорию составляет армокирпичный пояс, который может использоваться при возведении легких хозяйственных построек. Пояс возводится из трех-пяти рядов кирпича, между рядами которого проложена сварная сетка из проволоки диаметром 4 – 5 мм и шагом 3 – 5 см.

Для изготовления сейсмопоясов рекомендуется использовать бетон марок М200 и М250 из цемента марок М400 или М500.

Технология изготовления армопояса не отличается от сооружения иных монолитных конструкций из бетона. Заливку бетона следует производить в теплое время года, для предотвращения быстрого высыхания пояс на два-три дня накрывается пленкой, при высоких температурах воздуха бетон в течение двух трех дней нужно смачивать. Номинальную прочность конструкция приобретает примерно через неделю. При правильном подборе материалов и соблюдении технологии сооружения пояс может служить на протяжении многих десятилетий, уверенно выполняя возложенные на него функции.

Устройство армопояса для дома из газобетона — Статьи «Первый Стройцентр» в Екатеринбурге

Сооружение небольших жилых строений, коттеджей, таунхаусов из блоков требует возведения дополнительной опоры. Специальная конструкция является обязательной при монтировании балок, перекрытий, кровли. Сейсмопояс является гарантией надежного и длительного периода эксплуатации здания. Он играет важную роль в распределении вертикальных точных нагрузок, сдерживании горизонтальных усилий, минимизирует появление возможных трещин. Опорная конструкция повышает прочностные характеристики объекта.

Армопояс представляет собой дополнительное сооружение, которое чаще всего изготавливается из бетона с каркасом из железной арматуры. По большому счету он представляет собой бетонную ленту небольшой высоты. Его отличительной особенностью является замкнутость, непрерывность по всему периметру стен жилого строения. Использование сейсмопояса повышает прочность, уменьшает негативное воздействие неравномерной усадки основания здания. Толщина армопояса для газобетона регламентируется соответствующими ГОСТами. Учитывается его размещение, например используется он для прикрепления мауэрлата или же в цокольной части для возведения фундамента.

Зачем нужен армопояс для газобетона?

Использование дополнительного опорного сооружения для блоков из ячеистого бетона регламентировано соответствующими правилами и стандартами. Среди основных функций можно выделить следующее:

• Равномерное распределение оказываемой нагрузки.

• Продление эксплуатационного ресурса жилого строения.

• Обеспечение надежности объекта в период усадки и суточных перепадов температуры.

• Придание жесткости конструкции.

• Предохранение краев верхних блоков от разрушения.

• Обеспечение требуемой сейсмоустойчивости.

Чаще всего возводят его под мауэрлат при возведении крыши. При строительстве дома из газоблоков редко встает вопрос нужен ли армопояс, так как отсутствие данного элемента со временем может привести к появлению трещин и разрушению строения.

Виды армопояса под газобетон

В соответствии со строительными нормами и проектной документацией выделяют следующие модификации сейсмопояса:

1. Цокольная опора. Монтируется после возведения фундамента под несущими стенками объекта. Используется особенно в тех случаях, где наблюдается песчаный суглинок и почва сама по себе достаточно рыхлая.

2. Межэтажное сооружение. В основном устанавливается в двух, трехэтажных зданиях. Цель – обеспечить жесткую связку, минимизировать возможную нагрузку и исключить растрескивание.

3. Подкрышная опора. Армированный пояс, который позволяет распределить нагрузку от крыши. Является обязательным элементом для крепления мауэрлата и обеспечения необходимой устойчивости.

В практике встречается использование подфундаментного сейсмопояса. Его основная функция – это объединение столбов свайного фундамента в монолитную конструкцию. Монтируется он под несущие элементы строения. Используется достаточно редко, придает необходимую жесткость и устойчивость.

Базовые требования к устройству армопояса

Законодатель предъявляет требования не только к возведению фундамента и стен, но и к монтированию сейсмопояса. Установка армопояса обычно прорабатывается на этапе проектирования. В случае необходимости вносятся требуемые корректировки.

В стандартном исполнении опорное сооружение имеет ширину 35–45 см, а высоту 28–32 см. Сейсмопояс должен иметь достаточные размеры для сопротивления оказываемым нагрузкам. Сегодня используются уже готовые блоки для армопояса. В магазине «Первый стройцентр Сатурн-Р» вы можете приобрести все необходимые материалы для строительства различных размеров по заводской стоимости. Это позволит вам сделать армопояс своими руками с минимальными вложениями.

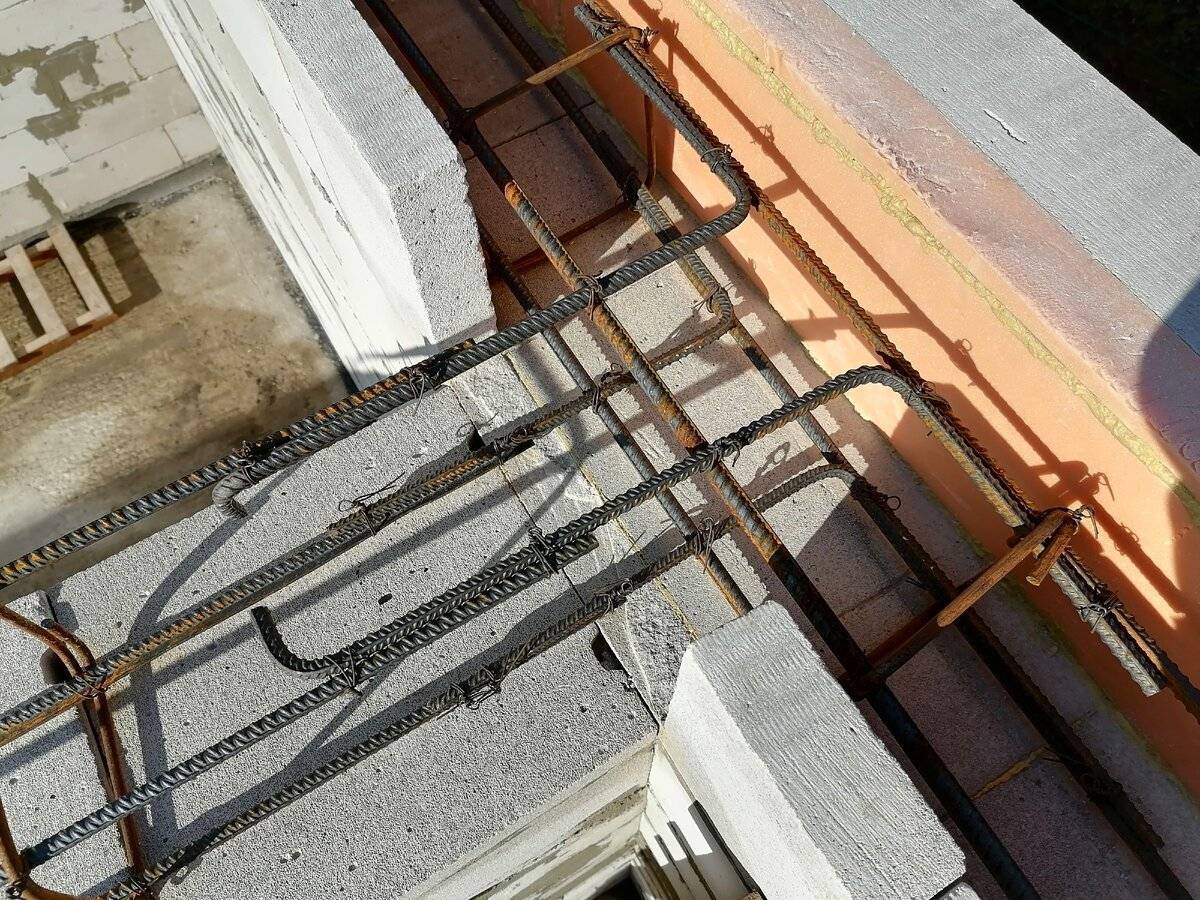

Если толщина стен жилого строения составляет около 40 см, прекрасно подойдут блоки толщиной 9–12 см. Их закрепляют по внутреннему и внешнему периметру, а внутри заполняют бетоном и арматурой. Продольная арматура для армопояса должна иметь толщину около 1 см, а поперечная 5–7 мм. Необходимо оставить около 20 см для раствора, чтобы монолитная конструкция получилась достаточно прочной и жесткой. Арматуру необходимо между собой связывать для обеспечения требуемой прочности.

Способы и особенности монтажа армопояса

Существует несколько вариантов возведения сейсмопояса, который обеспечивает строению требуемую прочность, устойчивость и надежность. Рассмотрим основные варианты как сделать армированный пояс.

1. Готовые блоки. Подбирается строительный материал исходя из толщины стен и места использования, например под фундамент, перекрытие или же под кровлю. К преимуществам можно отнести простоту и высокую скорость монтажа. Из недостатков то, что U-образные блоки стоят недешево, это нередко приводит к удорожанию строительства.

2. Специальные доборные блоки. Представляют собой конструкции с выемками. Внутри полости укладывают арматуру, которую затем заливают бетоном. Закрепить армопояс следует так же, как и сами газоблоки при помощи раствора. Обычно рекомендуется использовать раствор в соотношении 1:3. К преимуществам относится то, что нет необходимости формировать основание под сейсмопояс. Нужно лишь заложить арматуру и залить ее бетонной смесью.

3. Деревянная конструкция. По периметру стен из дерева возводят опалубку. Используют щиты, которые прикрепляют к стенам при помощи больших саморезов, верхнюю часть стягивают перемычками. Внутрь укладывают арматурную конструкцию, которую связывают при помощи проволоки. Сварка не рекомендуется, так как она может привести к коррозии. Затем заливают бетонный раствор. Как только конструкция застынет опалубку из дерева демонтируют. К преимуществам можно отнести доступную стоимость и надежность, вы сами подбираете марку цемента и арматуру, что позволяет гарантировать высокое качество исполнения. Из недостатков высокая трудозатратность, так как требуется немало времени для возведения армирующего пояса для газобетона.

Независимо от того какие технологии и материалы используются требуется продумать утепление. Если этого не сделать, нужно обязательно утеплить стены снаружи при помощи финишного материала. Связано это с тем, что стальные прутья и бетон формируют мостики холода, что способствует выводу тепла и образованию конденсата на внутренней части сейсмопояса. Для утепления обычно используют стекловату, пенополистирол или пенопласт. Последний обладает низкой теплопроводностью и высокой плотностью.

Мы рассмотрели, как крепить армопояс. Можно приобрести как готовые конструкции, так и соорудить их самостоятельно с использованием деревянной опалубки и арматуры. Если вы выбираете последний вариант, необходимо использовать арматуру без коррозии, так как это может негативно повлиять на прочность строения.

Важные нюансы

• Наружная теплозащита армопояса. Теплоизоляция требуется в первую очередь, чтобы защитить здание от оттока тепла. Особенно это необходимо выполнить для северных регионов, где температура опускается до -15 градусов.

• Заливка бетона. Производится она сразу же и полностью по всему периметру, а не частями. Если же время не позволяет выполнить это сразу, нужно обязательно сделать перемычки, потом при следующей заливке они убираются, а стыки смачиваются водой. Перед тем как залить армопояс бетоном обязательно проверьте целостность арматурной конструкции.

• Смачивание бетона. Если работа выполняется при высоких температурах, раствор в опалубке обильно смачивают водой. Это необходимо для того, чтобы исключить растрескивание бетона.

• Раствор. Изготовление бетонной смеси выполняется в соотношении 1:3, одно ведро цемента на 3 ведра песка. Рекомендуется использовать цемент марки М400 и выше. Перемешивать раствор можно как с использованием бетономешалки, так и вручную. Время застывания составляет обычно 2–3 суток.

• Толщина арматуры. Рекомендуется, чтобы толщина продольного прутка была около 9–12 мм, а поперечного 5–7 мм. Конструкция должна выдерживать повышенные нагрузки и быть достаточной толщины и прочности. Сама арматура должна быть защищена бетонным слоем на расстоянии как минимум 45–55 мм.

• Пояс под мауэрлат. При заливке необходимо на определенном расстоянии установить вертикальные шпильки, чтобы на них можно было уложить сам мауэрлат и закрепить его при помощи фиксирующих гаек. Шпильки необходимо утопить в раствор на 30 см от их размера, чтобы в последующем обеспечить надежную фиксацию мауэрлата и всей кровельной системы.

• Гидроизоляция. На заключительном этапе необходимо продумать укладку гидроизоляционного материала между сейсмопоясом и мауэрлатом.
