Как закрепить мауэрлат на газобетоне: Мауэрлат на газобетон без армопояса

как надо и как не надо делать

Содержание статьи

• 1 Что такое мауэрлат
  • 1.1 Основная задача мауэрлата
  • 1.2 Все функции мауэрлата
  • 1.3 Из чего сделать
• 2 Газобетонные и другие стеновые блоки
  • 2.1 Проектирование и расчёт нагрузок
  • 2.2 Перестраховка и другие факторы
  • 2.3 Несовременная альтернатива
• 3 Способы крепления
  • 3.1 Возможные варианты
  • 3.2 Крепление обжимной лентой
• 4 Практические рекомендации застройщику

Крепление мауэрлата к стенам считается чисто техническим вопросом, неинтересным и скучным для большинства частных застройщиков. Не многие из них знают назначение мауэрлата и требования к его устройству. Поэтому владельцы будущего дома всецело полагаются на мнение наёмных строителей. А большинство «опытных строителей», даже если они только вчера приехали из своих кишлаков и аулов, настаивают на возведении армопояса, чтобы прикрепить к нему мауэрлат.

Чтобы понять цель строителей, а также выяснить, как крепление мауэрлата отражается на качестве дома и кошельке застройщика, следует начать с описания основных понятий: мауэрлат, армопояс, характеристики газоблоков и других пористых стеновых блочных материалов, расчёт нагрузок на блочные стены.

Что такое мауэрлат

Без знаний о предназначении мауэрлата, правилах его крепления и применяемых в изготовлении материалах, не стоит самостоятельно возводить стропильную конструкцию и сложно контролировать процесс её монтажа.

Стены частных малоэтажных домов целесообразно возводить из облегчённых пористых блоков. Они обладают низкой теплопроводностью, с ними легче работать, они дешевле традиционного кирпича, камня, монолита.

Основная задача мауэрлата

При устройстве кровли стропильные балки опираются на стены. Возникает точечная нагрузка от стропильной фермы на отдельные блоки, что может привести к их разрушению. В принципе любой стеновой материал, даже кирпич, может лопнуть под воздействием на него несущей кровельной конструкции, но для газобетона и его аналогов это особенно критично.

Для устранения проблемы по верхнему торцу стен монтируется мауэрлат. Его основная задача: равномерное распределение нагрузок от кровельной системы по периметру дома.

Все функции мауэрлата

Помимо основной функции, мауэрлат выполняет ещё ряд задач:

• Под вертикальными нагрузками на стены понимается не только вес крыши, но и возникающие в процессе эксплуатации снеговые и ветровые нагрузки. Они также равномерно распределяются по всей опорной верхней плоскости несущих стен.
• Нагруженные наклонные стропильные ноги стремятся к горизонтальному положению, создавая давление на стены, но на них передаётся лишь его незначительная часть. Основную нагрузку воспринимает и перераспределяет мауэрлат.
• Обеспечивает фиксацию кровельной конструкции к элементам здания.
• Устраняет все дефекты кладки, перепады уровней — создаёт ровную горизонтальную опору для кровельной конструкции.

Для выполнения всех перечисленных задач мауэрлат должен быть идеально закреплен на стене.

Из чего сделать

Мауэрлаты изготавливаются из дерева или металла. Обязательное условие: материал мауэрлата и материал стропильной системы должны совпадать.

В частном малоэтажном строительстве стальные конструкции для кровли применяются крайне редко. Элементы подкровельной системы выполняются из дерева, включая мауэрлат.

Основное правило при выборе параметров: опорная грань деревянного мауэрлата не должна быть более 2/3 толщины стены.

Требования к материалу и монтажу:

• Сечение балки мауэрлата рассчитывается на предполагаемую нагрузку, но для частных домов оно подбирается, как правило, «на глазок» или в зависимости от бюджета.
• Наиболее востребованные параметры сечения балки: 10х15, 15х15, 20х15 см, максимальное – 20х20 см. Для хозпостроек можно использовать меньшее сечение.
• Допускается изготовление балки путём сшивания между собой 2-х или 3-х досок: нижняя крепится на стене, к ней прибиваются остальные.
• Древесина мауэрлата не должна иметь трещин, сучков и иных явно выраженных дефектов.
• Стыковка отдельных частей мауэрлата производится только сращиванием, причём соединяемые отрезки должны быть примерно одного размера.
• Стык выполняется на середине пролёта, жёстко фиксируется метизами.

Важно! Древесина для мауэрлата должна быть сухая, ориентировочный показатель влажности 8 -12%.

Газобетонные и другие стеновые блоки

Последние годы в возведении частных малоэтажных домов наблюдается странная тенденция или мода – для всех строений из облегчённых, пористых, ячеистых блоков в проектные решения закладывается устройство армопояса. Если частный одноэтажный дом строится без чердачного армопояса, то застройщик считается невеждой, а прогнозы на дом от всех профессиональных строителей звучат одинаково: «дом обязательно и очень скоро развалится». На чём базируется такое мнение, — не совсем понятно.

Попробуем рассмотреть общие этапы строительства с практической точки зрения.

Проектирование и расчёт нагрузок

Заказчик, абсолютно далёкий от строительства человек, решил, что дом лучше всего построить из газобетонных блоков. В своих мыслях он предполагает, что дом будет достаточно прочным, недорогим, а строительство будет быстрым и несложным. Он абсолютно прав с точки зрения наивного честного человека.

Проектировщики обязаны рассчитать предполагаемые нагрузки на несущие стены дома и выдать готовое решение. Это означает, что дом должен отвечать всем параметрам прочности, устойчивости, надёжности. Поэтому они закладывают в проект дома блоки из газобетона марки не менее D 500 с классом прочности на сжатие В2,5. Марка означает, что блок может работать как конструктивный (способный выдерживать расчётные нагрузки) материал с теплоизоляционными свойствами. То есть, в проекте «убивается два зайца»: дом должен быть тёплым и прочным.

Класс прочности с показателем 2,5 означает, что 1 квадратный сантиметр несущей поверхности блока должен выдерживать 25 кг нагрузки.

Тогда путем нехитрых расчётов определяем, что погонный метр стены из блока шириной 30 см должен выдержать вес 75 000 кг или 75 тонн.

Но проектировщики обязаны знать, что существует понятие «расчётное сопротивление кладки», а оно для газобетона В2,5 составляет 10 килограмм на сантиметр площади. Получается, что показатель прочности газобетона выше в 2,5 раза прочности кладки, а метр стены выдержит «всего лишь» 30 тонн.

Далее представим, что перекрытие чердака выполнено из монолитной плиты с опиранием на стену лишь на 12 – 14 см. Такой характер нагрузки называется эксцентриситет, — отклонение от центра опоры. В итоге нагрузка распределяется неравномерно, появляется сгибающий момент, несущая способность снижается ещё примерно вдвое.

В остатке: метр кладки обязан стойко перенести нагрузку в 15 тонн. Отличный показатель.

Нагрузка на блоки – это суммарный вес перекрытия, стропильной системы, кровельного материала, дополнительной обрешётки, утеплителя. Можно добавить слой снега и даже пласт льда при постоянном сильном ветре. Добавим вес и динамику пляшущей на чердаке (под три рояля) толпы гостей. Но, даже сложив все перечисленные мнимые и реальные нагрузки, получится, что они очень и очень далеки от критических.

И всё же в большинстве проектов армопояс присутствует. Если исходить из того, что проектировщики профессионалы и не имеют выгоды от добавления бесполезных элементов в конструкцию дома, то стоит разобраться в их целях.

Перестраховка и другие факторы

Именно выражение «перестраховка» определяет суть проблемы.

Газоблок по сути отличный строительный материал. Также как и пеноблок, керамзитоблок, арболит и прочие, названия которых то и дело всплывают в рекламе, и список их очень длинный. Газобетонные изделия занимают лидирующую позицию в этом перечне, потому что технология их изготовления не может использоваться вне непрерывного заводского производства. Но контрафакт настолько разросся в нашей стране, что в гаражах и на дачах научились лепить даже некое подобие газоблоков.

Про другие аналогичные изделия, с более простым технологическим процессом, речь вообще не идёт. Ибо всё лучшее, придуманное и разработанное для прочности, надёжности подобных изделий, — осталось в прошлом. Нет никакого утрирования: более половины блочных изделий не соответствуют декларированным свойствам и характеристикам.

Даже у известных брендов изделия, полученные на современных технологических линиях, не в полной мере соответствуют нормативам и обозначенным параметрам. Здесь причина не в контрафакте, а в простом завышении качественных характеристик плохих материалов, которые невозможно (или никому не нужно) опровергнуть.

О состоянии рынка знают грамотные проектировщики и строители. Именно они стали применять армопояс всюду, где он нужен и не нужен. На всякий случай, а то виноватыми окажутся.

Несовременная альтернатива

В 90 % случаев строительство одноэтажного жилого дома вполне может обойтись без устройства армопояса. Это личный опыт из очень многих лет, отданных строительному ремеслу. Традиционный мауэрлат из хорошо просушенной древесины – лучшее решение в любом аспекте, от качества и надёжности до стоимости.

Но есть один важный момент, который необходимо выполнить добротно при устройстве мауэрлата, — это его крепление к стене из лёгких блоков.

Способы крепления

Тема этой небольшой статьи – крепление мауэрлата к стене из газобетона и других блочных материалов. Но, как ни странно, про крепления слов будет меньше всего.

Важно! При возведении стен из газобетонных и других ячеистых блоков мауэрлат монтируется по всему периметру дома, независимо от вида крыши и размещения стропил.

Возможные варианты

На различных строительных форумах и сайтах рассказывается о многочисленных «современных, эффективных» способах крепления мауэрлата к стене из газобетонных и иных блоках. В основном, с использованием заглублённых в бетонный армопояс анкеров. Более того, крепление мауэрлатов с блочными стенами без армопояса считается нонсенсом, причудой неграмотных строителей.

Лишь немногие авторы публикаций обсуждают тему крепления деревянного мауэрлата непосредственно к стене из блочных пористых материалов.

Таблица 1. Примерные варианты и предложения по креплению мауэрлата к стене из пористых блоков.

Вариант крепления	Комментарий
С помощью проволоки. Скрученная в 3-4 слоя стальная проволока с минимальным диаметром 4 мм заводится в кладку на 3-4 ряда ниже мауэрлата. Затем проволока перехлёстывается через мауэрлат и стягивается, создавая прочное надёжное крепление.	Вариант хорош всем, придуман лет 200 назад для крепления кровли бревенчатых домов. Но для газоблоков применять следует крайне осторожно по простой причине: сильно стягивать газоблок – значит разрушать мягкий камень. Слабо стягивать или немного недокручивать в стяжке, — не даст нужного результата.
Притягивание мауэрлата к стене длинными (около 0,5 м) анкерами и дюбелями.	Ненадёжно. Металл и газоблок вообще не совместимы. А если мауэрлат будет недостаточно сухой и деформируется во время эксплуатации, то крепление обязательно будет сорвано. То же самое произойдёт при излишней парусности кровли, например, — при сильном ветре и открытом чердаке.
Поперечные шпильки в комбинации с вязальной проволокой.	Трудоёмко, затратно, неэффективно, неудобно и нетехнологично.
Химический анкер. Просверливается отверстие, в него запускается анкер для мауэрлата, отверстие заливается химическим составом, идентичным с составом газобетона.	Слишком мудро. Отзывов на такой метод нет, но предположительно крепление будет слабым из-за низкой плотности газобетона и возможности деформации древесины.

Есть и ещё варианты использования анкеров, проволоки, шпилек, металлических прутов и полосы, но все они из одной категории малой эффективности и ненадёжности в экстремальных ситуациях.

Важно! Сказанное вовсе не означает, что перечисленные технологические методы крепления неприемлемы. Их применение вполне допустимо, но вид крепления – не догма.

Крепление обжимной лентой

Каждый профессиональный строитель имеет определённые навыки и опыт, он выбирает оптимальный и достаточный вариант крепления исходя из совокупности всех негативных факторов, которые могут повлиять на качество строительства.

Например, использование способа скрутки мауэрлата со стеной можно немного модифицировать. Вместо проволоки используется стальная лента (бандажная лента), по типу тарной для деревянных ящиков. Она аналогично заводится в кладку, можно сложить ленту в два-три слоя.

Видео поясняющее принцип крепления бандажной ленты:

Между лентой и газоблоком в кладку заводится деревянная пробка, она не позволит обжимной ленте разрезать блок при натяжении. Сверху концы полосы натягиваются с применением простого устройства для натяжения, скрепляются между собой и на мауэрлате любым способом.

Практические рекомендации застройщику

Армопояс для мауэрлата действительно необходим в случаях:

• Строительство дома ведётся в местности с повышенным воздействием ветров. Как правило, это возвышенности либо наличие неподалёку значительных по площади водоёмов. Иногда сильным ветровым нагрузкам подвергаются отдельно стоящие на открытой местности здания.
• Дом строится на низинных, неустойчивых, сыпучих грунтах, с близким расположением грунтовых вод.
• Строительство ведётся в сейсмически опасных районах.
• У застройщика имеются сомнения в качестве фундамента или стенового материала.

Разумеется, рекомендации действительны при строительстве дома без разработанного индивидуального проекта, геологических изысканий, привязки проектного решения к климатическим особенностям местности. В противном случае, дом должен возводиться строго по проекту.

Если строительство выполняется собственными силами, перечисленных причин для устройства армопояса нет, бюджет ограничен, дополнительные расходы крайне нежелательны, — то мауэрлат крепится непосредственно к стене из пористых блоков по одному из перечисленных способов.

назначение бруса, виды креплений и правила их монтажа

При соединении газобетонных блоков с другими элементами конструкции возникают трудности. Обычный крепеж не может удержаться в пористом материале. Особенно важно это при установке массивных деталей. Существует несколько вариантов монтажа, позволяющих прикрепить мауэрлат на газобетон без армопояса.

Назначение мауэрлата

Одним из главных несущих элементов конструкции строения является мауэрлат. Он отвечает за распределение нагрузки от всех элементов крыши: утеплителя, стропильной системы, обшивки внутренней стороны скатов, покрытия кровли. Его значение соизмеримо с важностью фундамента для здания.

Нагрузки бывают очень большими. Скаты кровли оказывают распирающее воздействие в перпендикулярном направлении к стенам. Ветер и слой снега усиливают давление. Точечные нагрузки особенно разрушительны для стен из штучных материалов — кирпича и газобетона. Поэтому требуется распределить воздействие по всей длине конструкции. Брус из дерева хорошо справляется с этой задачей, упираясь в торцевую часть стены и плотно прилегая к ней.

Наличие мауэрлата также упрощает процесс монтажа стропильной системы. Соединять между собой деревянные элементы легче, чем прикреплять их к монолитной стене. Это дает возможность сделать разные варианты соединений: подвижных или глухих с применением крепежей.

Для мауэрлата подбирается деревянный брус с размерами от 100х100 до 150х200 мм. Этот элемент должен быть в два раза толще стропильной ноги. Ширина подбирается по толщине стены. Лучше оставлять до 50 мм между краем бруса и ребром стены с обеих сторон. Такое расположение позволит защитить мауэрлат от погодных условий и качественно утеплить его.

Если изготавливать этот элемент из бревен, то монтаж стропильных ног и крепление к основанию может усложниться. Потребуются определенные плотницкие навыки для работы. Обязательно подбирается качественная древесина высшего сорта, без выступающих сучков, искривлений, признаков гниения и трещин.

Лучший выбор — материал из лиственных пород, но его не всегда можно найти. В качестве альтернативы применяют тщательно отобранную сосну. Стропильная система может состоять из металлических элементов. В таком случае мауэрлат изготавливается из стали (двутавр или швеллер).

Каркасные сооружения, дома из бревен и бруса могут обходиться без мауэрлата, его роль сыграет верхний ряд конструкции стен. Бетонные постройки менее восприимчивы к точечной нагрузке, поэтому тоже могут обойтись без опорной надстройки для крыши, если перекрытие будет крепиться к выступающим балкам.

Для крепления мауэрлата к керамзитоблокам без армопояса используется замкнутая схема, предполагающая сооружение рамы, огибающей здание по периметру. Такая конструкция наиболее надежна. Если из газобетона делаются и фронтоны, то выполнить рамочную схему укладки не получится. В этом случае нужно обеспечить максимально прочное сцепление стены и бруса.

Варианты крепления

Каждый из вариантов монтажа мауэрлата имеет свои достоинства и недостатки. Есть несколько ситуаций, в которых можно обойтись без армопояса и использовать альтернативные типы крепления:

• дом или постройка для хозяйственных нужд имеет небольшие размеры;
• конструкция крыши несложная и обладает средним весом;
• особенности климата исключают сильные ветра и большой снежный покров;
• структура стропильной системы максимально снижает нагрузку на стены.

Уменьшение давления обеспечивается использованием стропил висячего типа, надежно зафиксированных затяжками с горизонтальным расположением. Наклонные стропила с опорной точкой у конька, имеющие шарнирную связь, также могут снижать нагрузку.

С использованием проволоки

Наиболее простой вариант, в основном применяемый при строительстве стен из кирпича. Между 4−5 верхними рядами раскладываются стальные проволочные пучки, содержащие по 3−4 жилы с диаметром 3 мм. Их концы должны выглядывать с обеих сторон стены. Выпуска проволоки должно хватать на охват бруса мауэрлата, затяжку и скручивание петли. Пучки проволоки и последующие узлы соединений должны располагаться между парами стропил.

После подготовки стены нужно разложить гидроизоляцию на ее торце. Поверх конструкции укладывается и выравнивается брус. Далее, создается петля из проволоки и затягивается при помощи монтировки. Нужно обеспечить плотное прилегание бруса к поверхности стены.

Размещение пучков для газобетонных блоков проводится перед двумя последними рядами. Этот материал объемнее и тяжелее кирпича, поэтому использование проволоки для крепления крыши к стенам из газобетона не всегда оправдано на практике.

На анкеры и дюбели

Газобетон довольно хрупкий материал, поэтому вкручиваемые анкеры и дюбели могут создать трещину или скол на поверхности. Для качественной фиксации потребуются максимально длинные анкеры — 300−500 мм. Такие крепления стоят довольно дорого. Установка мауэрлата с применением анкеров включает несколько этапов:

1. Первым делом нужно проложить гидроизоляцию между соединяемыми элементами. Контакт древесины с материалом другого типа приведет к появлению сырости и разложению.
2. В качестве барьера для влаги можно использовать рубероид. Полоса гидроизоляции должна покрывать торец стены полностью, выступающие части можно будет потом обрезать. Укладка защиты проводится сухим способом (мастика для битума не применяется).
3. На торцевой части стены размещается мауэрлат. Здесь важна точность расположения бруса.
4. Проводится разметка под стропильные ноги, между которыми будут располагаться анкеры с тем же шагом.
5. Дрелью с перьевидной насадкой просверливаются сквозные отверстия в брусе.
6. Через подготовленное отверстие перфоратором создается канал в стене под анкер.
7. Анкер забивается молотком в материал до упора.
8. Ключом затягиваются все гайки, прижимающие брус к стене.

Наращивать короткие участки бруса можно при помощи замковых соединений типа «в полдерева» и «в лапу». Их нужно будет закрепить шпилькой или анкером. Углы совмещаются аналогично, для лучшей фиксации их можно усилить скобами из стали.

Лучше использовать брусья с одинаковой длиной для стыковки на стене.

При помощи химических анкеров

Химические анкеры являются новым способом крепления мауэрлата к стене из газобетона. В продаже имеется множество различных видов, поэтому часто можно наткнуться на подделку. Для покупки надежного материала лучше отдавать предпочтение проверенным маркам: Sormat, Tox, Hilti, Tecfix, Nobex, KEW, Fischer, Tecseal, Technox.

Химические анкеры отличаются способом применения. Ампульный тип — капсула, содержащая состав из 1−2 компонентов, помещается в отверстие под анкер. При взаимодействии с воздухом вещество быстро затвердевает. Разрушение ампулы происходит при забивании в отверстие шпильки или анкера, состав покрывает все свободное пространство, включая резьбу. Застывание происходит через 25−45 минут, в зависимости от температуры воздуха. Такое крепление прочно фиксирует материал и выдерживает большие нагрузки.

Альтернативным видом является полимерная смесь в тубах или картриджах, распределяемая пистолетом-дозатором (в некоторых случаях подходят и обычные модели для герметиков и «жидких гвоздей»). Установка крепления в газобетон проходит следующие этапы:

1. Под анкер просверливается отверстие при помощи бура и насадки сферической формы с круглым ограничителем.
2. Выемка должна располагаться перпендикулярно стене, ее глубина ограничивается упором.
3. Сферической насадкой внутри отверстия формируется конус с вершиной у внешней части стены.
4. Бур возвращается в перпендикулярное положение и извлекается из стены.
5. Из канала вычищается пыль ручным насосом, зонд должен быть погружен на максимальную длину.
6. Продув повторяется до 4 раз, пока отверстие не будет полностью чистым. Любые посторонние частицы снижают эффективность крепления химического анкера. Можно также использовать специальную круглую щетку.
7. В канал вставляется муфта из пластика. Она обеспечит аккуратный край и ровное расположение анкера.
8. Картридж вставляется в пистолет. Нужно выпустить немного вещества из тубы, чтобы проверить его однородность.
9. Носик помещается в отверстие с муфтой и полость заполняется составом на ¾ всего объема.
10. Анкер вкручивается в пластичную смесь, его положение должно быть строго перпендикулярно. Эту процедуру можно выполнить пальцами, без использования вспомогательных инструментов.
11. Через 45 минут (при температуре около 20 градусов) крепление будет готово к нагрузкам.

Химические анкеры для установки мауэрлата на газобетон обладают рядом достоинств:

• создают долговечное (служит до 50 лет) крепление с высокой прочностью;
• полимерный состав невосприимчив к биологическому и химическому влиянию;
• отсутствует распирающее давление внутри материала, что значительно снижает возможность появления сколов и трещин;
• композит проникает в поры газобетона и обеспечивает максимально прочное соединение всех элементов.

У материала есть и некоторые недостатки:

• Высокая стоимость. Для пористого газобетона потребуются глубокие каналы, а значит и большое количество композита.
• Химические анкеры не выдерживают высоких температур. Но нагрев более 100 градусов — редкость для мауэрлата, поэтому минус не является существенным.

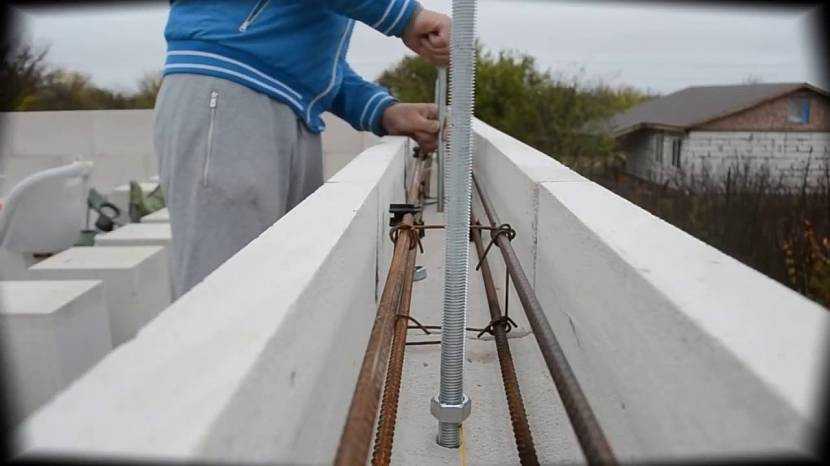

Применение вмурованных шпилек

Можно закрепить мауэрлат на газобетоне без армопояса с использованием шпилек, которые выпирают из стены и удалены друг от друга на необходимое расстояние. Расположение вмурованных креплений нужно отметить на брусе. Для этого мауэрлат укладывается сверху и слегка прижимается. Концы креплений оставят на материале следы.

Затем на штыри нанизывается гидроизолирующая полоса, накладывается брус с подготовленными отверстиями. Концы шпилек уплотняются шайбами и затягиваются при помощи гаек. Мауэрлат оказывается плотно прижатым к стене.

Для вмуровывания шпилек при строительстве стены нужно просверлить в газобетоне отверстие глубиной до 500 мм и диаметром, превышающим размер штыря на 3−4 мм. Кладочный клей используется для заполнения канала. В композитную массу вводится шпильку до упора и оставляется до полного высыхания.

Другим вариантом монтажа шпилек является их приваривание к пластинам из металла в перпендикулярном положении. Полоски укладываются в шов перед завершающим рядом блоков из газосиликата. Они обеспечивают фиксацию шпильки и защиту от выдергивания. В верхних блоках предварительно нужно просверлить отверстия под штыри. Края керамзитоблоков рихтуются для избегания перекосов от толщины металлических пластин.
