Как утеплить дом из газобетона снаружи: Утепление дома из газобетонных блоков: материалы, этапы, ошибки

Способы утепления дома из газобетона внутри и снаружи.

14 марта 2022

Газобетон, как утверждают многие производители, способен выдерживать холода в условиях умеренного климата. Но ответственные специалисты знают, что на самом деле без утеплителя не обойтись. Поэтому важно рассмотреть доступные варианты и ознакомиться с правилами их установки.

Когда начинать утепление

При составлении плана работ неопытный строитель может предположить, что достаточно закончить возведение стен и можно приступать к их утеплению. На деле же это совсем не так, ведь газобетону нужно «настояться», только потом появляется возможность нанесения сторонних материалов.

Проблема скорого нанесения утеплителей заключается в физических свойствах материала. В нем слишком много влаги, которая «запирается» в нем еще на заводе, где газобетон упаковывают в полиэтилен практически сразу же после изготовления. Если избыточная жидкость не выведется из структуры блока, то она деформирует его при первом же похолодании.

Поэтому наносить теплоизоляционный слой можно только после того, как блоки полностью просохнут. Время на это зависит от особенностей климата. Во влажных регионах требуется до полугода, чтобы вся влага была удалена.

Материалы для наружных работ

Обычно поверх газобетона устанавливаются изоляционные материалы, которые легко скрыть под сайдингом – самой популярной облицовкой для частного строительства. Какие утеплители относятся к этой категории:

1. Минеральная вата. Самый популярный утеплитель, который активно используется при строительстве любых зданий. Но его главный недостаток – активное впитывание влаги, из-за чего во многих регионах подобный материал применяется только внутри и совместно с пленочным барьером, исключающим любое попадание жидкости.
2. Пеноплекс. Главный конкурент минеральной ваты на современном строительном рынке. Его гораздо проще устанавливать, а также он не требует особых условий по эксплуатации. Выпускается в виде плит, толщина которых достигает 5 сантиметров. Теплоизоляционные характеристики – одни из самых высоких. Не боится влаги.
3. Пенополиуретан. Имеет пористую структуру, а при монтаже крепко крепится к стене. Его структура позволяет задерживать тепло внутри дома, защищая жильцов от холодного воздуха. Материал уступает пеноплексу из-за трудностей монтажа – требуется специальное оборудование, а также навыки. Его использование оправдано высокими показателями по изоляции.

Выбор материала зависит от бюджета заказчика строительства. Если финансы позволяют, то использовать стоит пенополиуретан, так как его изоляционные свойства считаются самыми высокими. Для экономии средств можно воспользоваться пеноплексом, качество постройки существенно не снизится.

Внутренний утеплитель

Изнутри газобетонные дома часто изолируются от холода с помощью тех же самых материалов.

В составе такой штукатурки находятся: опилки, полимеры, бумажная масса, пластификаторы. Достаточно нанести слой в полтора сантиметра, чтобы получить такой же эффект, как от пенопласта, толщина которого – 4 сантиметра. Смесь продается в готовом виде.

Нанесение не требует специальных навыков – технологии те же, что и при работе с традиционным аналогом. Использовать ее можно и снаружи, но тогда придется покрыть поверхность еще и стандартной штукатуркой, что существенно повышает стоимость работ.

Как утеплить дом из газобетона снаружи

Утепление построек и сооружений – свежайшая и животрепещущая тема, порождающая огромное количество материалов и технологий выполнения данного процесса.

Утепление стенок из газобетона снаружи – операция, которая даст зданию дополнительного тепла, комфорта и комфорта.

Навигация по статье

• 0.1 На какой стадии строительства это целенаправлено делать
• 0.2 Когда нужно утеплять стенки из газобетонных блоков
• 0.3 Чем утеплить стенки дома из газобетона снаружи
• 0.4 Утепление газобетона снаружи пенопластом
• 0.5 Утепление дома из газобетона экструдированным пенополистиролом
• 0.6 Как утеплить стенки из газобетона своими руками
• 1 Разработка утепления дома из газобетона снаружи
  • 1.1 Когда появляется необходимость утепления?
  • 1.2 Методы термоизоляции
    • 1.2.1 Разновидности внешних работ
  • 1.3 Пенопласт
    • 1.3.1 Инструменты
    • 1.3.2 Подготовка поверхности
    • 1.3.3 Закрепление теплоизолятора
    • 1.3.4 Облицовка
  • 1.4 Минеральная вата
    • 1.4.1 Инструменты
    • 1.4.2 Предварительный шаг
    • 1.4.3 Установка теплоизолятора
    • 1.4.4 Облицовка
  • 1.5 Внутренняя отделка
    • 1.5.1 Материалы
    • 1.5.2 Подготовительные работы
    • 1. 5.3 Закрепление теплоизоляционного материала
    • 1.5.4 Оканчивающий шаг
  • 1.6 Видео: 40) Чем утеплить газобетон? Влажностный режим утепленных стен.

На какой стадии строительства это целенаправлено делать

До того как ответить на вопрос, каким образом произвести утепление стенок из газобетона снаружи, стоит утеплять здание, построенное из газобетонных блоков, нужно разобраться в вопросе: что собой представляет таковой материал, как газобетон. Итак, газобетон (либо газобетонные блоки) – материал по форме сродни кирпичу, шлакоблоку, ракушнику, другими словами, относящийся к категории ячеистых блоков. Изготовка газоблоков производят из кварцевого песка, цемента, с добавлением газообразователей.

Благодаря специальной технологии, в итоге производства снутри строительного материала выходит пористая структура, которая является нехорошим теплопроводником. Это является главной положительной чертой (на ряду с сверенными формами и размерами), что делает данный строительный материал все более желаемым по сопоставлению, к примеру, со шлакоблоком.

Расчет толщины материала для утепления дома из газобетона снаружи

Разработка, также пропорции компонент разных фирм могут отличаться друг от друга. Но сама физика процесса формовки и производства газобетонных блоков одна – смешивание, выкладка в формы компонент, высыхание изделий, в процессе которого, под воздействием хим процессов, создается огромное количество пор, отвечающих за теплопроводимость строительного материала.

Итак, необходимо отметить, что газобетонные блоки – материал, который характеризуется довольно низкой теплопроводимостью и при мягеньком климате строения не будут нуждаться в дополнительном утеплении стенок. Но, если регион характеризуется жестокими зимами, а задачка поставлена уменьшить расходы на отопление, утепление стенок и фасадов газобетонных домов будет являться неотклонимым условием при сдаче жилища в эксплуатацию.

Читайте также: Отделка фасада древесного дома: варианты дизайна

Когда нужно утеплять стенки из газобетонных блоков

На 1-ый взор рядовому читателю может показаться совершено логичным создавать изоляцию сходу после возведения стенки строения либо даже в процессе ее возведения. Но, это огромное заблуждение! Принципиально не изолировать газобетонные блоки от наружной среды сразу после их распаковывания из заводской упаковки. Все дело в том, что после формировки и высыхания блоки сформировывают в пачки, упаковывая их полиэтиленовой пленкой. Таким макаром, блоки сохраняют внутри себя довольно высшую влажность, которая под воздействием отрицательных температур обязательно будет разрушать материал, приводя в негодность постройку в целом.

Таким макаром, утепление дома из газобетонных блоков можно проводить сходу только в этом случае, если в процессе постройки проводились меры по защите конструкции и материалов от воды. В неприятном случае нужна выдержка в течение 2-5 месяцев (зависимо от погодных особенностей местности), а только после полного высыхания стенок можно наносить изоляционный слой.

Чем утеплить стенки дома из газобетона снаружи

В текущее время все более распространенным материалом для отделки стенок построек и сооружений снаружи становится сайдинг, как относительно не дорогой, удобный и долговременный материал. Обшивка фасадов построек сайдингом хороша также тем, что между его пластинами и основанием стенок имеется зазор, который целенаправлено заполнить теплоизолятором. Итак, чем произвести утепление стенок газобетонного дома под сайдинг?

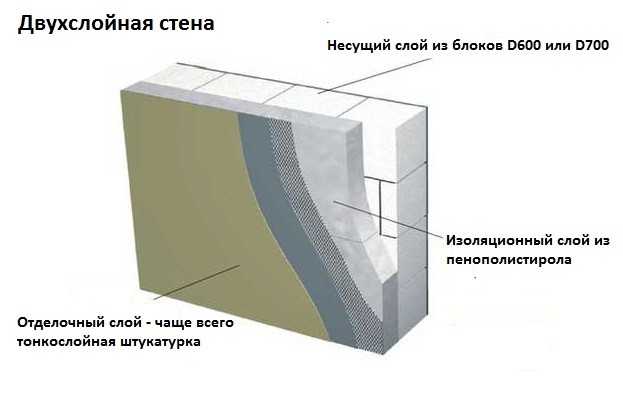

Общая схема утепления газобетонной стенки

Часто спецы советуют внедрение следующих теплоизоляторов для производства данных работ:

• пеноплекс – плитный строительный материал шириной от три до 5 см, который характеризуется высочайшими показателями термоизоляции. Плиты пеноплекса имеют плотную структуру. Данный теплоизолятор является одним из самых фаворитных способов увеличения теплоизоляционных параметров конструкций благодаря простоте монтажа и последующего обслуживания;
• пенополиуретан – пенообразная смесь, которая наносится с помощью специального оборудования и, скрепляясь с поверхностью стенки, образует изоляционный слой, довольно накрепко защищаемый конструкцию от холода и мороза.
  Составы пенополиуретана нужно наносить особыми станками, имея при всем этом определенный опыт работ в данном направлении;
• минеральная вата – очередной пользующийся популярностью изоляционный материал. Но, спецы не советуют данный компонент для термоизоляции стенок снаружи. Принципиально держать в голове, что минвата просто впитывает в себя воду. Потому, ее часто применяют снутри помещений, изолируя с обоих сторон пленочными барьерами.

Читайте также: Оформление фасадов домов скандинавского стиля

Общая схема утепления с внедрением минеральной ваты

Утепление газобетона снаружи пенопластом

Пенопласт либо пенополистерол – один из более распространенных и дешевых материалов для проведения термоизоляции построек, в том числе и построенных из газобетонных блоков. Почему пенопласт нужно закреплять конкретно снаружи строения? Ответ кроется в образовании точки росы, как плоскости с перепадом температур. Конкретно рвение переместить точку росы на внешнюю поверхность изоляционного материала обуславливает внедрение пенопласта для проведения теплоизоляционных работ снаружи помещений.

Сам процесс обустройства термоизоляции из пенополистерола осуществляется в три шага. 1-ое – это подготовка поверхности. Стенки из газобетонных блоков отличаются корректностью форм, они гладкие и ровненькие. Все, что необходимо для подготовки схожих поверхностей, это заделка клеями и растворами трещинок, сколов, др. После того, как поверхности заштукатурены и просушены, стенки обрабатывают грунтовкой. И только когда грунтовка высохнет, можно приступать к монтажу пеноплексовых панелей. Плиты пенопласта укладываются по площади стенки с помощью клея на цементной базе, а для контроля — в нескольких местах закрепляется тарельчатыми дюбелями (зонтами). Заключительным шагом производства работ будет установка конкретно самих полос сайдинга.

Утепление дома из газобетона экструдированным пенополистиролом

Экструдированный пенополистирол – материал сродни обыденным пенопластовым листам. Но, благодаря английским технологиям при производстве, его теплопроводимость стремится к нулю. Таким макаром, экструдированный пенополистирол – фактически безупречный материал для термоизоляции построек и сооружений снаружи.

Нехорошим моментом в работе с данным материалом является его малая адгезия и шероховатость, что очень плохо сказывается на работе клеящих консистенций. Потому, при монтаже плит экструдированного пенополистирола мастера дополнительно наносят на его поверхности насечки либо затирают листы, дабы придать поверхности шероховатости и обеспечить более высококачественный контакт материала со стенкой.

Как утеплить стенки из газобетона своими руками

Итак, стоит напомнить, что стенки фасада дома, построенного из газобетонных блоков, можно утеплить разными методами. Но, часто спецы прибегают к способам и методам, которые можно выполнить без помощи других, своими руками, без вербования специализированных организаций. Для этих целей можно применять хоть какой плитовой материал, который и имеет красивые теплонепроницаемые свойства, и устанавливается без особенного труда и без применения дополнительного узкоспециализированного инструмента.

1. Выгонка стенок из описанного материала в полном объеме, другими словами, окончание возведения коробки грядущего дома.
2. Выдержка в течение 2-5 месяцев для просушки и удаления лишней воды из газобетонных блоков.
3. Проведение работ по термоизоляции строения снаружи. Для этого будет нужно конкретно сам материал, клеящие составы, контрольные дюбеля-зонтики и обычный ручной строительный инструмент для сверления, монтажа плит, замешивания клеящего раствора, других производственных процессов.

Читайте также: Почему дому нужна водосточная система и какой она должна быть?

Таким макаром, видно, что все работы по обустройству теплоизоляционного слоя постройки можно выполнить без помощи других, не прибегая к услугам специализированных организаций. Придерживаясь главных требований при производстве данных работ, соблюдая технологию монтажа, здание, обязательно, получит дополнительный термо слой, что, в купе с отопительной системой, даст комнатам снутри комфорта и комфорта.

Невзирая на уверение производителей в том, что газоблоки владеют высочайшими теплоизоляционными показателями, обладатели зданий говорят – утепление все таки нужно. Лучше такие работы начинать изнутри дома и только позже перебегать к наружной части, это создаст необходимое место между основной стенкой.

Когда появляется необходимость утепления?

Если плотность газобетона составляет D500 – это более пользующийся популярностью размер, при котором толщина стенок составляет триста мм. Такие стенки нуждаются в повышении теплоизоляционных свойств.

Если заместо клея применяют цементный раствор, конкретно этот материал не дает подходящих характеристик по термоизоляции.

Если между бетонными блоками толстые швы, нужно выполнить утепление фасада, так как через них будут перейти холодные потоки воздуха.

Верно и отменно изготовленное утепление не только лишь поможет сохранить тепло, но и убережет блоки от разрушения из-за атмосферных явлений.

Чем толще теплоизоляционный материал, тем теплее будет в доме и меньше расходов на отопление.

Лучшая толщина 10 см.

Методы термоизоляции

Сейчас есть два главных метода термоизоляции газобетонного дома: наружный и внутренний.

Внешнее утепление фасада имеет огромное количество плюсов по сопоставлению с внутренним:

1. блоки защищены от воздействия атмосферных явлений;
2. высочайшее звукопоглощение;
3. опрятный внешний облик фасада строения.

Разновидности внешних работ

Такие работы можно делать легким, томным либо трехслойным способом.

Легкий тип – применяется изолятор шириной до пятнадцать мм. К поверхности крепится дюбелями и покрывается несколькими слоями штукатурки.

Томная система предполагает внедрение теплоизолятора шириной до 50 мм. Для наилучшего эффекта используют арматурную сетку и наносят поверхностный слой декоративной штукатурки.

Трехслойный вариант применяется для вентилируемых фасадов. Нужен теплоизоляционный материал, облицовка и водоизоляционная пленка.

Пенопласт

Если бюджет ограничен, то для утепления газобетона идеальнее всего избрать пенопласт.

Основное, что необходимо знать при таковой термоизоляции – пенопласт не пропускает пар, а означает, будет нужно дополнительная вентиляция.

Инструменты

• пенопласт;
• клей;
• шпатель;
• дюбели;
• штукатурка.

Подготовка поверхности

Работы начинаются с очищения стенок от грязищи и пыли.

После осматриваются газоблоки и зачищаются все выпуклости.

Закрепление теплоизолятора

Пенопласт крепится на особый клей, который необходимо наносить зубчатым шпателем. Смесь наносится на теплоизолятор и всю поверхность стенок.

По истечении некоторого времени проводится дополнительная фиксация пластмассовыми дюбелями. Листы нужно укреплять с маленьким смещением.

Облицовка

Поверхность около окон и дверей дополнительно армируется стекловолоконной сетью. Это дозволит теплоизолятору еще плотнее прилегать к стенке и уменьшит до минимума проникновение холода. Только после полного высыхания можно провести оштукатуривание и покраску.

Верно положенный пенопласт создаст нужные условия термоизоляции помещения.

Минеральная вата

Благодаря неплохой прочности и паропроницаемости вату нередко применяют как теплоизолятор. Это более подходящий вариант, т.к. срок ее эксплуатации добивается 70 лет.

Минеральная вата устойчива к механическим повреждениям, не пылает и имеет неплохой показатель паропроницаемости. Материал неопасный для здоровья и экологически незапятнанный.

Идеальнее всего применять маты маленьких размеров, дабы исключить оседание теплоизолятора под своим весом.

Инструменты

• минеральная вата;
• особый клей;
• дюбели пластмассовые;
• сетка из стекловолокна.

Предварительный шаг

Стенки кропотливо очищаются от различных загрязнений. Это можно делать хоть каким подручным инвентарем.

Для защиты поверхности при помощи валика либо щетки наносится слой грунтовки, которая должна отлично высохнуть.

Установка теплоизолятора

Минеральную вату закрепляют при помощи специального клея и дополнительно средством пластмассовых дюбелей.

Клеевой состав должен на сто процентов покрывать весь теплоизолятор, это не даст холодному воздуху просачиваться в помещение. На высыхание клея должно уйти не меньше суток.

Облицовка

Сейчас можно нанести стекловолокно, это защитит вату изнутри от воздействия штукатурки и краски и убережет от возникновения трещинок. На углах необходимо закрепить железные профили, это сделает их более жесткими и ровненькими.

Лучше сетку дополнительно покрыть клеем. Это не даст ей двигаться и создавать выпуклости на поверхности. После высыхания можно наносить слой штукатурки либо краски.

Внутренняя отделка

В дополнение к наружному утеплению газобетона можно проводить отделку помещения изнутри, это вполне законсервирует стенку от любого наружного воздействия и не только лишь сохранит газобетон от разрушения, но и значительно в предстоящем сбережет ваши средства на оплате за отопление.

Для высококачественного утепления применяют только паропроницаемые материалы, конкретно они дополняют все характеристики газобетона и сохраняют подходящий климат в помещении.

Материалы

• гипсокартонные панели;
• грунтовка;
• штукатурка;
• вода;
• клей;
• краска.

Подготовительные работы

На стенку наносится грунтовка, после ее высыхания крепится гипсокартон.

Если стенки ровненькие, его можно укреплять сходу при помощи дюбелей, в другом случае необходимо делать каркас из профилей, который сделает углы совершенно ровненькими.

Закрепление теплоизоляционного материала

На теплоизолятор непременно наносят слой грунтовки для избавления от грибка и других противных последствий. Ей необходимо дать довольно времени для полного высыхания.

После можно наносить слой штукатурки. Ее выкладывают малость толстым слоем, после высыхания избыточное зачищается методом выравнивания стенок.

Оканчивающий шаг

На следующий денек поверхность стенки мало смачивают водой и снова заглаживают. После полного высыхания можно наносить краску либо декоративную штукатурку.

Принципиально! Участки около окна либо дверей необходимо дополнительно утеплить изнутри. Для этого можно применять особые уголки либо 2-ой слой армирующей сетки.

Видео: 40) Чем утеплить газобетон? Влажностный режим утепленных стен.

Какие материалы выбрать для кладки дома?

Чтобы получить наилучшие показатели теплоизоляции и построить прочный и долговечный дом, имеет смысл исследовать лучшие материалы для кладки. Несколько рекомендаций помогут вам найти компромиссы, которые необходимы вам для снижения потребления энергии (и повторного использования), поддержания высокого качества жизни в вашем доме и устранения или, по крайней мере, уменьшения влияния любых строительных ограничений.

Основные материалы, используемые в каменной кладке, а также их преимущества и недостатки

Кирпич и шлакоблоки являются двумя распространенными альтернативами

Из-за своей долговечности, доступности и низкого углеродного следа кирпич является одним из самых известных материалов (в огонь и мороз и др. ). С другой стороны, его необходимо сочетать с адекватной изоляцией, чтобы здание соответствовало строгим тепловым требованиям, существующим в Люксембурге.

Также можно использовать традиционные пустотелые кирпичи или одинарные стеновые кирпичи. Отсутствие изоляции для первого означает, что второго будет недостаточно.

По словам авторов, «Бриз-блок — один из самых известных материалов: он широко используется из-за его низкой цены, низкого углеродного следа и устойчивости».

Дерево и ячеистый бетон являются более перспективными материалами, требующими меньшего утепления

Так же, как металлические здания нуждаются в дополнительной изоляции, деревянные тоже нуждаются в дополнительной изоляции, но их можно возводить быстро и без особых хлопот (не требует длительной сушки). следует ожидать).

Ячеистый бетон, тем не менее, по-прежнему является лучшим вариантом, если вы хотите получить наилучшую изоляцию сразу после возведения первых наружных стен. Он легкий и имеет высокую теплопроводность, но его можно использовать только для конструкций с максимум двумя этажами (например, не для жилых домов).

Не имеет значения, строите ли вы свой дом из дерева, бетона или шлакоблоков; вам всегда нужно будет изолировать его. Например, относительно эффективная изоляция для стены, построенной из дерева, размещается непосредственно между опорными стойками, в результате чего толщина стены составляет всего 40 сантиметров. Если вы используете менее эффективные материалы, вам нужно будет утеплить здание снаружи, что может быстро привести к тому, что ваши стены вырастут до 50 сантиметров в толщину.

Какие внутренние стены мне установить?

Когда внешние стены возведены, пора подумать о внутренних стенах. В этом случае больше беспокоит здоровье, чем удержание тепла. Некоторые могут выбрать несъемные, цельные, перфорированные или фиксированные варианты, чтобы спроектировать пространство, идеально соответствующее их потребностям.

Перегородки для ванных комнат со стоячей водой

Перегородки с высоким порогом влажности идеально подходят для использования во влажных помещениях, таких как ванная комната, где конденсат может вызвать серьезные проблемы в других частях дома.

Модульные съемные стены

Съемные стены набирают популярность, поскольку позволяют людям обустроить свое жилое пространство так, как им нравится, в соответствии со своими потребностями и предпочтениями.

«Все больше и больше людей проявляют интерес к съемным перегородкам из-за их удобства и независимости, которую они обеспечивают».

Гипсокартон

Гипсокартон, который может быть изготовлен из гипса, кирпича или газобетона, используется для создания сплошной стены между двумя комнатами. Например, некоторые цитаты созданы таким образом, чтобы максимизировать их способность гасить внешний шум.

Эстетически привлекательные и функциональные перегородки

Помимо того, что они являются идеальным выбором для водных комнат, стеклянные перегородки — это умный способ пропустить свет в темные уголки дома, не жертвуя конфиденциальностью. Кроме того, растения используются для создания настоящих растительных перегородок или «тематических» перегородок в специализированных помещениях, таких как комната в японском стиле или мастерская художника. У каждого есть полная свобода действий.

Сразу видно, что внешние и внутренние стены построены из разных материалов. Если вы хотите избежать распространенных ошибок, обратитесь за советом к опытным мастерам.

BSI-118: Решения для бетона | Buildingscience.com

Самым простым для изоляции фундаментом из плиты на грунте является стволовая стена….кроме….когда это не просто…. Некоторые инженеры-строители ненавидят стволовые стены… по уважительной причине. Другие инженеры-строители ненавидят стволовые стены… не по уважительной причине…

Во-первых, по уважительным причинам, когда у нас плохие почвенные условия, стены ствола трудно заставить работать. В итоге вы получите монолитную плиту/балку, которая также может подвергаться пост-натяжению. Они «медведи» для изоляции… но это можно сделать… Обратите внимание, что это изменение моего мнения пару лет назад, когда я почти сказал, что это невозможно сделать на практике. Я до сих пор думаю, что это боль в задней части. О том, как их делать, мы поговорим позже.

Во-вторых, по неуважительным причинам, когда у нас есть хорошие почвенные условия, легко заставить стены ствола работать… структурно. Но некоторые люди отказываются в это верить и заставляют людей конструктивно соединять стволовые стены с плитами. В этом нет необходимости… и это приводит к серьезным тепловым мостам, если вы не изолируете их снаружи. И подождите, пока мы поговорим о термитах и ​​грызунах и внешней изоляции. Подробнее об этом позже. Можем ли мы конструктивно соединить стены ствола с плитами и не получить основных тепловых мостов без внешней изоляции? Да. И мы отправимся туда… но сначала о легком.

Простой способ сделать это — изолировать внутреннюю часть стены ствола и термически отделить бетонную плиту от стены ствола. При таком подходе стенка ствола конструктивно отделена от плиты. Стенка ствола поддерживается опорой, опирающейся на почву. Бетонная плита опирается на почву… она опирается на почву. Удивительно, и стена ствола, и бетонная плита поддерживаются одним и тем же…почвой. Они не должны быть связаны друг с другом… кроме случаев, когда это необходимо. ^[1]

Стеновые фундаменты с внутренней изоляцией обычно изолируются двумя типами изоляции – изоляцией из жестких плит – пенопластами, такими как экструдированный полистирол (XPS) или пенополистирол (EPS), и полужесткими плитами, такими как минеральная вата/ каменная вата или стекловолокно. Минеральная вата/каменная вата или стекловолокно должны иметь достаточную плотность, чтобы поддерживать плиту – обычно более 10 фунтов/фут ³ .

Вся изоляция должна быть установлена ​​поверх гранулированного капиллярного разрыва. Вся изоляция является капиллярно-активной, даже из экструдированного полистирола (XPS). ^[2]   Этот капиллярный разрыв выполняет вторую функцию. Он обеспечивает контроль проникновения радона и других почвенных газов, когда он пассивно выбрасывается через кровлю в атмосферу с помощью выпуска радона или почвенных газов. Когда становится лучше, этот капиллярный разрыв также действует как «дренажная подушка», по которой грунтовые воды могут отводиться через стену фундамента наружу. Вы получаете три к одному ….

Кроме того, вам необходимо герметизировать верхнюю часть плиты – поперек разрыва жесткой изоляции – с верхней частью стенки ствола, используя промасированную сетчатую мембранную ленту из нержавеющей стали. Это – и я использую следующее слово с акцентом – абсолютно необходимо для обеспечения «барьера от термитов» и «барьера от насекомых», а также для обеспечения непрерывности слоя контроля воздуха между стеной по периметру и самой плитой, которая действует как слой контроля воздуха. основа. ^[3]

Экструдированный полистирол (XPS) или расширенный полистирол (EPS)

Рис. пенополистирол (EPS) и полужесткая изоляция из плит, таких как минеральная вата/каменная вата или стекловолокно соответственно. Оба требуют полиэтиленовой пароизоляции в прямом контакте с бетоном. Даже не думайте размещать слой песка между пароизоляцией из полиэтилена и бетоном (см. BSI-003: Проблемы с бетонным полом, май 2008 г.).

Как в рис. 1 , так и в рис. 2 изоляционные слои проходят горизонтально внутрь — обычно 4 фута с термическим сопротивлением R-10. Этот уровень тепловых характеристик превышает требования строительных норм и правил для плит Международного кодекса энергосбережения (IECC) для климатических зон 3 и 4… но я рекомендую его. ^[4]

0003

Рис. 2. Стена ствола с горизонтальной изоляцией Полужесткая плитная изоляция (минеральная вата/каменная вата или стекловолокно) Обратите внимание на требования по гидроизоляции стены ствола при использовании этих типов плитной изоляции.

На рис. 3 показана как вертикальная, так и горизонтальная теплоизоляция. Этот подход рекомендуется для климатических зон 5 и выше по Международному кодексу энергосбережения (IECC). Фундамент по периметру стены ствола можно утеплить изнутри экструдированным пенополистиролом (XPS) ( Фотография 1 ) или вспененный полистирол (EPS). Обратите внимание на глубину «посадочного места» в верхней части стенки ствола, чтобы учесть толщину жесткой изоляции, которую еще предстоит установить, и толщину плиты, которую еще предстоит отлить.

Рисунок 3: Стенка ствола с горизонтальной и вертикальной изоляционной экструдированной полистиролом (XPS) или расширенным полистиролом (EPS)

Фотография 1 — Стемный Ст. полистирол (XPS). Обратите внимание на глубину «посадочного места» в верхней части стенки ствола, чтобы приспособить толщину жесткой изоляции, которую еще предстоит установить, и толщину плиты, которую еще предстоит отлить.



Горизонтальная изоляция должна быть покрыта пароизоляцией из полиэтилена ( Фото 2 ). Обратите внимание на вертикальную жесткую изоляционную полосу в «посадочном месте» стены ствола, создающую термический разрыв между еще не отлитой плитой и опорой для каркаса внешней стены по периметру. Камни в верхней части полиэтиленового листа используются для предотвращения сдувания листового полиэтилена до того, как будет отлита плита.

Фото 2 —  Установлен горизонтальный жесткий утеплитель с пароизоляцией из полиэтилена. Обратите внимание на вертикальную жесткую изоляционную полосу в «посадочном месте» стены ствола, создающую термический разрыв между еще не отлитой плитой и опорой для каркаса внешней стены по периметру. Камни в верхней части полиэтиленового листа используются для предотвращения сдувания листового полиэтилена до того, как будет отлита плита.



Затем отливается бетонная плита ( Фотография 3 ). Обратите внимание, что полоса защитной мембраны еще не установлена. Полоска защитной мембраны должна перекрывать верхнюю часть плиты и верхнюю часть стенки ствола. Защитная полоска мембраны действует как капиллярный разрыв, обеспечивая контроль влажности и действует как барьер от термитов и насекомых.

Фотография 3- Залита бетонная плита. Защитная мембранная полоса еще не установлена. Полоска защитной мембраны должна перекрывать верхнюю часть плиты и верхнюю часть стенки ствола. Защитная полоска мембраны действует как капиллярный разрыв, обеспечивая контроль влажности и действует как барьер от термитов и насекомых.



На рис. 4 показана полужесткая плитная изоляция, такая как минеральная вата/каменная вата или стекловолокно, установленная как горизонтально, так и вертикально. Ключ к рисунку 4 заключается в том, что должен быть дренаж по внутреннему периметру и зернистый капиллярный разрыв вдоль вертикальной части, а также горизонтальной части слоя минеральной ваты/каменной ваты или стекловолокна. Это необходимо для того, чтобы слой минеральной ваты/каменной ваты или стекловолокна не стал насыщенным. Этот изоляционный слой может периодически намокать, пока он способен сохнуть. Гранулированный слой и дренаж по периметру позволяют это сделать.



Рис. 4:   Стена ствола с горизонтальной и вертикальной изоляцией – Фундамент Стена ствола – Изоляция из полужестких плит (минеральная вата/каменная вата или стекловолокно) – Обратите внимание на требования к гидроизоляции и дренажу внутреннего периметра подплиты для стены ствола при использовании этих видов плитной изоляции.



Что делать, если я хочу (или должен) конструктивно соединить стенку ствола с плитой? И не сделать это с тепловым мостом и не сделать это с внешней изоляцией края плиты периметра? Используйте непроводящие арматурные стержни – арматурные стержни из стекловолокна. круто ( Фотография 4 ). Рисунок 5  и  Рисунок 6  показывают, как их можно использовать. При подходе Рисунок 6  жесткая изоляционная полоса устанавливается с проникающей арматурой в опалубку до укладки бетона. Внутренняя опалубка имеет отверстия, проходящие через опалубку, в которой размещается арматурный стержень. Арматура удерживает жесткую изоляцию на месте во время укладки бетона.



Фото 4 –  Армирующие стержни из стекловолокна – Непроводящие арматурные стержни – потрясающе. Обратите внимание на широкую улыбку строительного инженера….

Рисунок 5: Стекловолоконная арматура, обеспечивающая конструктивную связь между стеной ствола и плитой

Рисунок 6: Жесткая изоляция полоса с возобновлением, помещенная в стенку ствола перед стволом.

Если у вас плохие грунтовые условия, вы получите монолитную плиту/балку, которая также может быть подвергнута последующему натяжению. С помощью этих сборок изоляция может быть установлена ​​на внешней стороне края плиты/балки уклона, простирающейся вертикально до нижней части балки уклона, или может быть установлена ​​на верхней части плиты.

На рис. 7 показана монолитная плита/балка с изоляцией по внешней кромке плиты. В узлах с изоляцией внешних краев перекрытий/балок важно защищать в процессе строительства и в течение срока полезной службы здания защитной плитой или панелью. Панель может быть металлической, цементной плитой или сотовым ПВХ. Если используется цементная плита, она не должна быть армирована древесными волокнами, или, если она содержит древесные волокна, она должна быть покрыта акриловой латексной краской со всех шести сторон, чтобы защитить ее от повреждения водой. Эта защитная плата также должна иметь дело с тварями, такими как грызуны. Не стоит недооценивать животный мир. Я особенно ненавижу мышей.

Рисунок 7:   Монолитная плита/балка с наружной изоляцией кромок плиты и щит защиты периметра. Эта жесткая обшивка действует как капиллярный барьер, обеспечивающий контроль влажности, и действует как барьер от термитов, насекомых и грызунов. Эта планка должна быть полностью приклеена к верхней части края плиты фундамента в мастике.

Рекомендуется использовать отливы из нержавеющей стали из-за более низкой теплопроводности нержавеющей стали по сравнению с углеродистой сталью и из-за их значительной коррозионной стойкости.

Наружная изоляция краев плиты/балки должна быть выполнена из влагонепроницаемой жесткой изоляции, такой как экструдированный полистирол (XPS), или из полужесткой плиты, такой как минеральная вата/каменная вата или стекловолокно.

В некоторых юрисдикциях может быть необходимо предусмотреть съемную полосу изоляции и защитную плиту для осмотра на наличие термитов ( Рисунок 8 ). Съемная полоса жесткой изоляции приклеивается/приклеивается к полосе защитной плиты и имеет толщину, чем изоляция нижнего края плиты. Съемная полоса защитной панели навешивается на нижнюю защитную панель и привинчивается к нижней защитной панели



полоса жесткой изоляции приклеивается/приклеивается к полосе защитной плиты и имеет толщину, чем изоляция нижнего края плиты. Съемная полоса защитной панели навешивается на нижнюю защитную панель и привинчивается к нижней защитной панели

Рисунок 9 ,  Рисунок 10 ,  Рисунок 11  и  Рисунок 12  показывают монолитные плиты/балки с изоляцией верхней поверхности плиты. Показаны как жесткие (экструдированный полистирол (XPS), пенополистирол (EPS) или изоцианурат), так и полужесткие плитные утеплители (минеральная вата/каменная вата или стекловолокно).

Обратите внимание на опорную плиту под наружной стеной и внутренней несущей стеной. Обратите внимание на строительную бумагу/тепловую пленку поверх жесткой изоляции, чтобы обеспечить скользящую поверхность и защитить сборку от жидкостей, пролитых на готовый пол во время обслуживания.

Рис. 9:   Монолитная плита/балка с изоляцией верхней поверхности плиты

Обратите внимание на опорную плиту под наружной стеной и внутренней несущей стеной. Обратите внимание на строительную бумагу/тепловую пленку поверх жесткой изоляции, чтобы обеспечить скользящую поверхность и защитить сборку от жидкостей, пролитых на готовый пол во время обслуживания. Жесткая изоляция, такая как экструдированный полистирол (XPS), пенополистирол (EPS) или изоцианурат.



Рисунок 10:   Монолитная плита/балка с изоляцией верхней поверхности плиты и кирпичной облицовкой

Обратите внимание на опорную плиту под наружной стеной и внутренней несущей стеной. Обратите внимание на строительную бумагу/тепловую пленку поверх жесткой изоляции, чтобы обеспечить скользящую поверхность и защитить сборку от жидкостей, пролитых на готовый пол во время обслуживания. Жесткая изоляция, такая как экструдированный полистирол (XPS), пенополистирол (EPS) или изоцианурат.



Рисунок 11:   Монолитная плита/балка с изоляцией верхней поверхности плиты

Обратите внимание на опорную плиту под наружной стеной и внутренней несущей стеной. Обратите внимание на строительную бумагу/тепловую пленку поверх жесткой изоляции, чтобы обеспечить скользящую поверхность и защитить сборку от жидкостей, пролитых на готовый пол во время обслуживания. Изоляция из полужестких плит, таких как минеральная вата/каменная вата или стекловолокно.



Рисунок 12:   Монолитная плита/профилированная балка с изоляцией плиты верхней поверхности и облицовкой из кирпича

Обратите внимание на опорную плиту под наружной стеной и внутренней несущей стеной. Обратите внимание на строительную бумагу/тепловую пленку поверх жесткой изоляции, чтобы обеспечить скользящую поверхность и защитить сборку от жидкостей, пролитых на готовый пол во время обслуживания. Изоляция из полужестких плит, таких как минеральная вата/каменная вата или стекловолокно.

На рис. 13  показана термически разрушенная краевая изоляция плиты с облицовкой из кирпича. Для поддержки кирпичной облицовки используется отдельная балка из бетона. Обратите внимание на отлив из нержавеющей стали, залитый мастикой, приклеенный к плите и приклеенный к бетонной балке для облицовки кирпичом. Также обратите внимание на использование стяжки из стекловолокна, соединяющей балку уклона с монолитной сборкой плиты/балки уклона.

Рисунок 13:   Монолитная плита/балка с уклоном с внешней изоляцией по краю плиты и облицовкой из кирпича .

Монолитные балки с последующим натяжением можно изолировать снаружи после того, как произошло последующее натяжение. Монтаж внешней кромочной теплоизоляции плиты требует согласования со сроками натяжения столбов и каркаса вышележащей конструкции. Рисунок 14  и  Рисунок 15 иллюстрируют двухэтапный процесс. Жесткая изоляция помещается в опалубку перед заливкой бетона, оставляя верхнюю часть кромки плиты неизолированной, что позволяет выполнять последующее натяжение. Затем после натяжения столбов устанавливается верхний слой из жесткой изоляционной ленты и защитной плиты или панели. Плитный фундамент гаража должен быть термически отделен от плитного фундамента дома. Для фундаментов стволовых стен с внутренней изоляцией не требуется специальных деталей, так как плита дома термически отделена от всего периметра стены ствола фундамента дома.

При заливке плиты одновременно с балкой настила, создающей монолитную сборку, между плитным фундаментом гаража и плитным фундаментом дома с наружной стороны края плиты/балки настила фундамента дома должен быть установлен утеплитель, проходящий вертикально до низа балка уклона ( рис. 16 ). Детали аналогичны типичному подходу для негаражной части фундамента дома.



Рисунок 14:   Напряженная монолитная плита/профилирующая балка с внешней изоляцией Жесткая изоляция помещается в опалубку перед заливкой бетона, оставляя верхнюю часть края плиты неизолированной, что позволяет выполнять последующее натяжение.

Рисунок 15:   Напряженная монолитная плита/балка с внешней изоляцией Верхний слой жесткой изоляционной ленты и защитная плита или панель, установленные после последующего натяжения.

Рис. 16:   Фундамент от гаража к дому с монолитной балкой



Для примыкания наружной лестницы к фундаменту стволовой стены с внутренней изоляцией не требуются специальные детали, так как плита дома термически отделена от всего периметра дома Стенка ствола фундамента.

При заливке плиты одновременно с балкой настила, создающей монолитную сборку, между наружной лестницей и плитным фундаментом дома должна быть уложена теплоизоляция с наружной стороны края плиты/балки настила фундамента дома, простирающаяся вертикально до низа сортный луч. Детали аналогичны типичному подходу для периметра фундамента дома.

Хорошо, вот так. За последние полвека многое изменилось — термиты, насекомые, нагрузки на конструкции, изоляционные материалы, радон и почвенный газ, а также нормы. Чтобы идти в ногу со временем, пришлось изменить изоляционные плиты на уровне фундамента. Практически любую изоляцию можно использовать в любой климатической зоне с любой конструкционной системой. Но, в конце концов, не забывайте о царстве насекомых, животном мире и людях, которые должны что-то строить.



---

[1] Вы соединяете их, когда ваш инженер-строитель говорит вам соединить их. Не связывайтесь со своим инженером-строителем. Поговорите со своим инженером-строителем и спросите, почему… и обычно на это есть очень веская причина. Инженеры-строители любят, когда с ними разговаривают… потому что обычно для них это очень скучно. В значительной степени они поняли, как заставить все работать. Не то что инженеры-механики. Инженерам-механикам не скучно, потому что ничего не работает, и обычно мы обвиняем архитектора…

[2] Но, но, но… есть тест, который показывает, что мы можем погрузить изоляцию XPS в ванну с водой на год… а затем вынуть ее и взвесить… убедитесь, что она не впитывает воду. Ах, да… но теперь поместите одну сторону XPS в контакт с водой и создайте разницу температур в изоляции… другой результат, а? Каковы шансы, что у вас будет температурный градиент через теплоизоляцию? Да, тест под водой — это еще один глупый метод тестирования, который следует игнорировать… прямо там, где помещают 20-дюймовый водяной столб на строительную или домашнюю пленку, в которой нет отверстий для гвоздей или винтов… каковы шансы, что вы Будут ли отверстия для гвоздей или шурупов, когда вы будете прикреплять облицовку… подождите… гвоздями или шурупами?

[3] В некоторых юрисдикциях от независимого инспекционного агентства может потребоваться проверка и сертификация такой борьбы с термитами до начала изготовления каркаса.
