Как правильно штробить газобетон

20 июля 2017

В любом доме рано или поздно возникает необходимость устройства каналов (штроб) в стене – будь это готовый дом или строящийся, ИЖС или многоэтажка. Цели могут быть разные – прокладка электропроводки, укладка арматуры, водопровод и др. И проще подобные углубления сделать в газобетонной стене. Газоблоки хорошо поддаются обработке – резке, выравниванию, штроблению. Однако важно сделать все по технологии, во избежание разрушения этого стенового материала.

Основные правила штробления газобетона

Напомним, что газобетонные блоки имеют хорошую прочность на сжатие, но недостаточную на растяжение и изгиб. Нарушение целостности блока ухудшает прочностные характеристики за счет перераспределения несущей способности по оставшемуся объему материала, и при неправильной обработке он может разрушаться. Именно поэтому важно соблюдать ряд требований к обработке газобетона:

  • Ровное, устойчивое, сухое основание, на котором будут производиться работы;

  • Исправный инструмент;

  • Допускается прорезывание штроб как в отдельно взятых блоках, так и в кладке;

  • Штробление блока можно проводить строго по вертикали или горизонтали;

  • В длину борозда не должна превышать 3000 мм, а в ширь и глубь – не более 25 мм;

  • При штроблении стен важно учитывать минимально допустимые интервалы до пазов: от оконных и дверных проемов min 150 мм, а от места прокладки газопровода – min 400 мм, штробы под армирование кладки должны располагаться не ближе, чем в 60 мм от краев блока;

  • Для газоблоков шириной 200 мм и менее допустима лишь одна штроба с одним прутом арматуры, блоки 250-400 мм в ширину должны быть армированы 2 параллельными прутами – каждый в своей штробе.

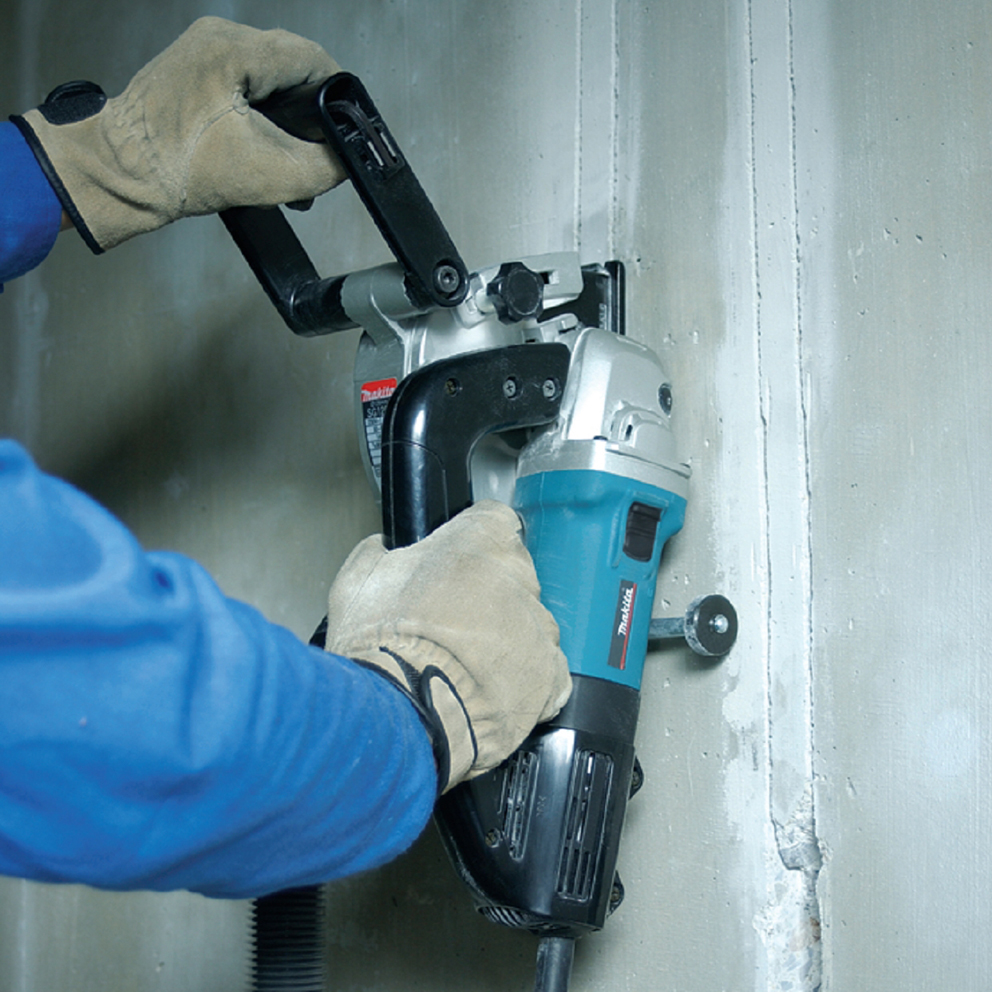

Создавать каналы и углубления в газобетоне можно разными режущими инструментами. Но наиболее просто, быстро и удобно это сделать специальным ручным инструментом под названием штроборез.

На сайте БлокСПб Вы можете по лучшей цене приобрести штроборез и другие

инструменты для газобетона в этом разделе >>

Штрабы в доме из газобетона: как это сделать? | АлтайСтройМаш

Прокладка инженерных сетей в жилых домах и производственных помещениях должна соответствовать требованиям безопасности и не нарушать эстетику интерьерной отделки.

При использовании в строительстве газобетонных блоков наиболее эффективным является штрабление газобетона и укладка в сформированные штрабы кабелей электропитания и связи, труб водопровода и отопления.

Это избавит готовый интерьер от нагромождения сетей и сделает его оформление более эстетичным.

Штрабы в газобетоне

Ячеистые бетоны даже прочных марок – это достаточно хрупкий стройматериал. Обрабатывать его нужно с соблюдением особых правил. Это касается и штрабления газобетона. В противном случае газоблок может растрескаться или вовсе расколоться. Часто это происходит не сразу, а в процессе эксплуатации дома, когда на газобетонные блоки с прорезанными в них каналами будут действовать постоянные статические нагрузки.

Такие требования касаются глубины и ширины штраб в газобетоне, а также их расположения относительно краев газобетонных блоков. Длина каналов под электросети и трубопровод также имеет пределы безопасности.

Штраба в газобетоне под проводку: требования и ограничения

Строгое соответствие правилам штрабления газобетона сводит к минимуму риск растрескивания и разрушения стен из газоблоков из-за прорезанных на их поверхности каналов.

  • Прямоугольное сечение штрабы в газобетоне под проводку не должно быть больше 25 мм по глубине и ширине.
  • Штрабление стен из газобетонных блоков проводится на расстоянии не менее 150 мм от угла или края дверных и оконных проемов.
  • Максимальная длина одного канала не может быть больше трех метров.

Прокладывать штрабы в стенах из газоблоков нужно только в горизонтальном или вертикальном направлениях. Криволинейное и диагональное штрабление может привести к отколу крупных элементов газобетонных блоков и к потере прочности несущей стены.

Выполнять штрабление газобетона можно не только во время строительства дома, но и в рамках его ремонта. Возможность использования простейшего ручного инструмента дает возможность проводить такие операции своими руками без привлечения дорогостоящих ремонтно-строительных бригад.

Чем делать штрабы в газобетоне?

Неавтоклавный ячеистый бетон – достаточно прост в механической обработке резанием. При соблюдении перечисленных выше правила, процесс резки газоблоков и их штрабление занимает минимум времени и усилий.

Выбирая чем сделать штрабы в газобетоне, нужно руководствоваться объемами работ, сроками их выполнения и бюджетом сметы. Профессиональные строители используют электрический штраборез. Такой электроинструмент прорезает штрабы быстро и точно. Но он дорогостоящий и для небольшого ремонта своими руками у себя дома этот способ не всем подходит.

Как и ручная пила для газоблоков, ручной штраборез – простой и недорогой инструмент.

Режущая кромка для заданного сечения штрабы последовательно вырубает в газобетонных блоках канал, словно рубанок по дереву. В результате образовывается ровный канал прямоугольного сечения заданного размера.

Также легко и быстро подготавливаются отверстия под розетки в стене из газоблоков. Для этого используют специальные коронки (режущие насадки) для электродрели. Существуют и ручные аналоги подобного инструмента для фрезерования круглых отверстий в газобетонных блоках.

Газоблоки легки в обработкке, поэтому они активно используются в строительстве. Высок спрос и на оборудование для производства неавтоклавного газобетона от компании «АлтайСтройМаш» в России, Казахстане и Узбекистане, потому что оно надежно и быстро окупается.

Электропроводка в доме из газобетона: видео, фото, схема

Проводка в доме из газобетона – преимущества газобетонных блоков

Неавтоклавный газоблок сочетает в себе высокую прочность и малую плотность. Благодаря этому ускоряется и удешевляется не только само строительство домов из газобетонных блоков, но и прокладка в них внутренних инженерных сетей.

Сквозное сверление, фрезерование или штробление газоблоков проводится без лишних усилий с минимальным набором простого инструмента.

Проводка в газобетоне прокладывается в штробы, которые прорезаются электрическими штроборезами и фрезами. Преимущество газобетонных блоков заключается в возможности прорезки таких штроб своими руками, без наличия дорогостоящего электрооборудования.

Прорезка штробы в газобетоне под проводку возможна ручным штроборезом. Этот недорогой, в сравнении с электрическим аналогом, инструмент не требует от мастера больших усилий и навыков. Последовательные продольные срезы с поверхности газоблока приводят к образованию ровного канала прямоугольного сечения.

Преимущества газобетонных блоков вывели этот стройматериал в лидеры по популярности среди частных и крупных застройщиков. Производство газобетона стало одной из наиболее перспективных сфер стройиндустрии в России и в странах СНГ, в том числе в Казахстане и Узбекистане.

Электропроводка в газобетонном доме: виды, схемы

Перед прокладкой электропроводки в газобетонном доме или коттедже необходимо сначала рассчитать суммарную мощность потребления всех электроприборов  и оборудования, и отдельно для каждой комнаты. Предполагается, что для каждой комнаты будет прокладываться своя линия. Далее мы сможем получить характеристики кабеля, прибора учета и устройств защиты, которые будут установлены в доме. Также мы добавили видео-уроки, в которых наглядно объясняется, как именно необходимо проводить монтаж электропроводки в доме из газобетона.

Схема подключения

Для начала необходимо определить схему подключения. После этого станет понятно, сколько необходимо кабеля, в каком количестве нужны комплектующие, а также насколько надежна и безопасна будет будущая проводка. Можно рассмотреть три основные схемы электрической проводки в газобетоне:

  • все линии (розеточные + освещение) подключены к одному устройству защиты;
  • все розеточные линии подключены через один автомат, а линии освещения – через другой;
  • все розеточные линии каждой комнаты подключены к отдельному автомату, все линии освещения – к другому (но мощные электроприборы, такие как электроплита или бойлер все равно подключаются отдельно).

Как правило, оптимальным является третий вариант. На рисунке ниже наглядно представлена схема электропроводки в доме из газобетона:

Теперь нужно решить, каким способом будет прокладываться проводка – открытым или скрытым.

Скрытый способ прокладки

Газобетон – достаточно простой в обработке строительный материал, поэтому с долблением штроб проблем возникнуть не должно. Это можно сделать как специальным штроборезом, так и знакомой всем «болгаркой». Какой-либо дополнительной подготовки для этой работы не требуется.

Далее следует разметить маршруты, по которым будут прокладываться провода, а также отметить места монтажа розеток и выключателей освещения

Здесь следует соблюдать одно важное правило: прокладка может проводиться либо горизонтально, либо вертикально. Никаких наклонных участков

Опираясь на проведенную разметку, электромонтажник выдалбливает штробы, в нужных местах вырезает участки под установку выключателей, розеток и т.д. Прокладываемые в штробах кабели и провода крепятся с помощью хомутов, как это видно на фото ниже. После завершения прокладки пустоты заполняются раствором и выравниваются.

Отдельно следует рассмотреть прокладку кабеля в штробах с использованием гофротруб и кабель-каналов. Это более затратный и трудоемкий способ, необходимость в нем есть лишь тогда, когда постоянно приходится менять электропроводку.

Дополнительный минус при использовании гофры – необходимость в более глубоких штробах. При этом при неполадках нет никакой уверенности в том, что с помощью той же гофры получится восстановить электропроводку.

Помимо стен проводку можно проводить и по потолку. В зависимости от типа потолка (монолитный, ж/б, деревянные перекрытия) подбирается способ подводки проводов к люстрам, лампам и потолочным светильникам. Так, если потолок монолитный, то еще на этапе строительства там должны быть проложены каналы для электропроводки. Если же потолок сделан из заводских ж/б перекрытий, тогда можно попробовать прокладку через технологические отверстия. В случае, когда потолок деревянный, следует предпочесть открытую прокладку с соблюдением всех правил ПУЭ.

И наконец, последний возможный вариант разводки электрики в доме из газобетона – по полу.

При такой прокладке кабель необходимо защитить той же гофрой, как это сделано на фото ниже:

Открытый способ прокладки

Прокладка в открытую проще, быстрее и позволяет обойтись без долбления штроб. Провода или кабели, прокладываемые в открытую, должны иметь двойную изоляцию. Розетки, выключатели освещения крепятся на стенах. Под ними устанавливаются небольшие дощечки из дерева, с прокладкой из негорючего материала (асбеста и т.д.)

В большинстве случаев оптимальным кабелем для открытой прокладки в доме является ВВГ нг. Он имеет оболочку и изоляцию из ПВХ, не распространяющего горение при групповой прокладке.

Провода прокладывают по поверхности стен в гофре, а также в кабель-плинтусах, в некоторых случаях – на изоляторах. Соединение проводов между собой должно производиться с применением клеммных колодок, сварки или опрессовки. Использовать метод скрутки в настоящее время считается недопустимым.

Проводка в каркасном доме

Выполняя монтаж электропроводки в каркасном доме, необходимо сохранить целостность покрытия. Для этого возможно два варианта: снаружи и внутри стен. Первый способ осуществляют за счет применения кабель-каналов. При этом сохраняется прочность конструкции, она не теряет эстетический вид. Такой же принцип укладки подойдет для обустройства электропроводки в панельном доме

Следует с осторожностью штробить стены, чтобы не нарушить их несущую способность. Плюсы этого варианта:

  • доступность для осмотра;
  • оперативность внесения необходимых изменений;
  • простота ремонта.

Обустройство скрытой электропроводки в строениях каркасного типа также имеет свои преимущества. Главное: подключения спрятаны от глаз внутри стен. Снаружи остаются только выключатели, розетки. Минусом способа считают невозможность быстро организовать дополнительное подключение, ремонт потребует демонтировать конструкции.

Монтаж электропроводки в каркасном доме начинают с наметки линий расположения проводов, распределительных коробок. Если решено защитить сеть гофротрубой или другим приспособлением, сначала закрепляют основу. При открытом монтаже элементов проводки своими руками ее часто располагают вдоль плинтуса. Затем укладывают провод, монтируют распределительные коробки.

Как правильно развести проводку в каркасном доме. Тонкости и нюансы работы

Вычисляем общую мощность электроприборов

Основной задачей, с которой приходится сталкиваться мастерам при установке новой проводки, является выбор материалов, сечения проводов, характеристики автоматов. От этого зависит надежность и безопасность работы электроприборов.

Для освещения суммарная мощность обычно составляет 10 или 16 А. Для группы розеток ее принимают от 16 до 40 А. Учитывая это, электромонтаж дома начинают с расчета мощности потребителей, подсоединенных к одной линии. Полученное значение делят на мощность сети, которая составляет 220 Вт. Например, если суммарно потребителям требуется 4 кВт, то необходимая мощность сети равна 4000/220=18,2 А.

Проводя расчет, следует учесть, что одновременного включения всех электроприборов практически не бывает. Поэтому вводят поправочный коэффициент, который зависит от общей мощности:

  • до 14 кВт его принимают 0,8;
  • до 20 кВт – 0,65;
  • до 50 – 0,5.

Применение коэффициента поможет избежать ненужных расходов на приобретение дорогостоящего оборудования. При этом безопасность сети остается на должном уровне. Любые сомнения по монтажу в панельном или любом другом доме лучше развеять, проконсультировавшись со специалистами.

Для многих мастеров электромонтаж в частном строении становится сложной задачей. Упростить ее, избежать множества ошибок позволяет программа для разработки проекта электрической части. Она справится с такими вопросами:

  • расчет мощности электроснабжения;
  • вычисление потерь напряжения;
  • определение длины и сечения кабеля;
  • подбор материалов.

Еще один немаловажный бонус: применение программы для монтажа любого вида проводки обеспечит точный расчет необходимого количество приборов освещения, подбор места их оптимальной установки. Она станет надежным помощником человеку, имеющему минимальные знания по электротехнике. Кроме того, программа дает возможность без финансовых вложений рассмотреть варианты, изучить особенности, преимущества, недостатки подключений. При этом минимизируется вероятность ошибки.

Таблица сечения медного и алюминиевого кабеля по мощности и току

Выбор схемы

От того, какая выбрана схема подключения, будет зависеть общая длина проводки, количество деталей, входящих в комплектацию, практичность и комфорт в использовании разводки. Есть три стандартных схемы, которые чаще всего используются в газобетонных домах:

  • Для всех розеток и освещения используется один автомат;
  • Для розеток используется один автомат, а для освещения — другой;
  • Для розеток и освещения каждой комнаты применяются отдельные автоматы.

Кроме того, нужно помнить, что для таких приборов, как плита, бойлер и т.д. используется отдельное подключение. Из перечисленных выше вариантов предпочтительным является последний.

Проводка в доме из газобетона

Работу начинают с расчета мощности электроприборов. Его делают отдельно по каждому помещению, а затем для всего здания. Монтаж электропроводки в доме из газобетона выполняют скрытым и открытым способом. Минусом открытого варианта является то, что электросети остаются на виду. Если к эстетике помещения предъявляются высокие требования, то от него лучше отказаться.

Преимуществом газобетона является легкость обработки. Он легко поддается резке болгаркой или штроборезом. Причем это вполне по силам проделать в доме своими руками. Предварительно делают разметку, нанося на поверхности две параллельные линии, затем штробят стены. Процесс шумный, пыльный, трудоемкий. Для защиты тела потребуются перчатки, очки, респиратор. Штробление требует аккуратности: газобетон достаточно хрупкий, от сильного усилия может расколоться.

Первым делом размечают местоположение кабеля, розеток, выключателей, подготавливают посадочные места, потом закладывают комплектующие детали. Линии располагают вертикально или горизонтально. Их разрешено поворачивать только под прямым углом.

Нередко хозяева газобетонных строений задаются вопросом: нужно ли пользоваться кабель-каналом или электротехнической гофрой. Использование дополнительных приспособлений требуется, если дальнейшие мероприятия предполагают изменение схемы. При других условиях это не обязательно. Кроме того, укладка гофры или других элементов потребует глубокого штробления, которое увеличит время проведения и трудоемкость работ.

Много вопросов вызывает монтаж электропроводки в доме из газобетона на потолке, полу. Выбор варианта определяется типом перекрытия:

  • монолитное – отверстие предусматривают на этапе изготовления плиты;
  • железобетонное – пользуются имеющимися технологическими отверстиями;
  • деревянное – только открытым способом, защитив кабель гофрорукавом.

Если по каким-либо причинам от монтажа скрытой проводки в доме из газобетона необходимо отказаться, на помощь придет открытая прокладка. При выборе комплектующих учитывают максимальную нагрузку, приобретают провода с двойной изоляцией. Фурнитуру крепят к поверхности на деревянную дощечку, подложив подкладку из негорючего материала (фторопласта, асбеста).

Этапы устройства открытой электропроводки в панельном доме или газобетонном строении такие же, как для скрытой. Отличие лишь в месторасположении сетей: стена, плинтус, желоб, гофра. Между собой провода соединяют опрессовкой, сваркой или клеммниками. От возгорания здание и его жителей обезопасят комплектующие из негорючих материалов.

Как сделать электрику в доме из газобетона по уму — практические рекомендации эксперта

Использование гофры

Гофра является дополнительной защитой кабеля и применяется в электропроводке довольно часто. Но всегда ли оправдано ее применение? Давайте разбираться. Многие электромонтажники настаивают на повсеместном использовании гофры, чтобы увеличить себе объем работ и общую стоимость. Но давайте подойдем к этому вопросу логически.

Подумайте, если используется хороший кабель ВВГнг-Ls, который спрятан в газобетонную штробу и заштукатурен, нуждается ли он в гофре? С точки зрения пожаробезопасности гофра в этом случае не нужна, но она может быть оправдана в случае замены кабеля, когда его вытягивают из штробы проволокой. Но далеко не факт, что это получится.

Гофру нужно использовать, если часть кабеля проводится в бетонной стяжке.

Использование гофры обязательно для открытой проводки, и особенно при использовании горючих облицовочных материалов, таких как пластик и дерево.

Открытый электромонтаж

Прокладка открытой электропроводки в доме из газобетона проводится в случае ограничения по времени и нежелании пылить. Этот вид выполнения работ намного проще и может применяться для стен как из газоблока, так и деревянных, согласно требованиям ПУЭ. Все комплектующие приобретают для открытой проводки, провода должны быть рассчитаны на максимальную расчетную нагрузку и иметь двойную изоляцию. Все розетки, выключатели, соединительные коробки устанавливают на поверхность стены и закрепляют их. Под них устанавливают деревянные дощечки, с прокладкой из асбеста или подобного несгораемого материала (асбест, фторопласт), или готовые сегменты из негорючего материала. Кабель для для рекомендуем выбрать ВВГнг, он является негорючим, что дополнительно обезопасит ваш жилой дом от возгорания. Вся разводка и монтаж выполняется подобно монтажу скрытой электропроводки в газобетоне, за исключением того, что провод прокладывают по поверхности стены в плинтусе, желобах, гофре или на диэлектрических изоляторах. Соединение проводников выполняет электрик с помощью клеммников, сварки или опрессовки.

Выполнение работ по монтажу проводки в доме из газоблока должен проводить специально обученный персонал — электрик, во избежание возможных неисправностей в процессе эксплуатации. На видео примерах ниже доступно рассмотрены все этапы прокладки электрики в газобетонном доме:

Проводка в кирпичном доме

Кирпичные строения остаются символом надежности и достатка. Поэтому монтаж электропроводки в жилом помещении тема, которая интересует многих мастеров. Существует два основных способа прокладки в кирпиче:

  • открытый – с применением специальных коробов;
  • скрытый – чаще всего под штукатуркой.

Первый вариант подходит для подсобных помещений, где не требуется создавать изысканный интерьер. К преимуществам относят простоту реализации, оперативность. Способ менее трудоемкий, так как позволяет отказаться от штробления поверхностей. Его недостаток – кабель остается снаружи, возможно его повреждение механическим путем. Избежать этого поможет применение гофрорукавов, специальных каналов.

Чаще всего монтаж электропроводки в частном доме своими руками выполняют под штукатурку. Для этого на кирпичную стену пластиковыми скобами крепят провода, заглубляют короба, распределительные коробки. Их фиксируют алебастром. Чтобы иметь возможность замены электропроводки в доме своими силами, специалисты рекомендуют воспользоваться пластиковыми трубами, закрепленными на стене. При необходимости старый кабель извлекают, а вместо него протягивают новый. Такой подход позволяет не демонтировать отделку.

Когда все комплектующие электросетей закреплены, приступают к оштукатуриванию. Слой штукатурки должен закрывать коммуникации. Если штукатурку наносят тонким слоем, то основание предварительно штробят. При облицовке кирпичных стен гипсокартоном коммуникации можно спрятать под ним.

Способы укладки проводки в кирпичном доме

Делаем крышу

Мауэрлат у нас уже смонтирован. Пришло время установить стропила. На этом этапе все индивидуально – ориентируйтесь на особенности выбранной кровельной конструкции.

Доступно несколько вариантов:

  • односкатная крыша. Для жилых домов используется редко. Преимущественно такой кровлей перекрывают сараи и прочие хозяйственные постройки;
  • двускатная крыша. Подойдет для дачного дома;
  • мансардная, вальмовая и прочие сложные конструкции. Лучший выбор для полноценного жилого дома из газобетонных блоков.

Вне зависимости от выбранной конструкции кровли, ее нужно укомплектовать изоляционными слоями: гидро-, тепло- и пароизоляцией. В отдельных случаях (к примеру, когда обустраивается жилая мансарда) монтируется слой шумоизоляционного материала.

УтеплениеУтепление

Поверх стропил закрепляем гидроизоляционный материал. Удобнее всего это делать с помощью деревянных реек. Одновременно рейки будут играть роль контробрешетки, к которой в дальнейшем зафиксируются рейки обрешетки для кровельного материала.

Под гидроизоляцию в пространство между рейками обрешетки укладываем утеплитель. Чаще всего используется минеральная вата. При желании можете выбрать другой материал (пенополистирол, пенопласт и пр.).

Пароизоляция и обрешетка

Теплоизоляцию закрываем слоем пароизоляционной пленки. Ее крепим к стропилам с помощью деревянных реек.

В завершение укладываем финишное кровельное покрытие. В этом моменте ориентируйтесь на доступный бюджет и личные предпочтения. Самые популярные материалы:

  • шифер;
  • битумная черепица;
  • профнастил;
  • металлочерепица;
  • керамическая черепица.

Любой кровельный материал укладываем, начиная снизу. В результате листы будут закреплены так, что осадочная влага сможет стекать, не проникая под кровельный настил.

Монтаж ондулинаМонтаж ондулинаМонтаж ондулинаМонтаж ондулинаОбустройство мансардыУстановка окон

Цены на различные виды бруса

Брус

На этом коробка из газоблоков с крышей готова. Далее вас ожидают работы по монтажу инженерных коммуникаций и отделке, но это уже тема для отдельного руководства.

Дом из газобетона своими рукамиДом из газобетона своими руками

Удачной работы!

Выбор схемы

Итак, начнем с выбора схемы подключения потребителей. От нее зависит расход провода для электропроводки, количество комплектующих, а так же надежность и удобство эксплуатации смонтированной разводки. Можно рассмотреть три основные схемы проводки в газобетоне:

  • все розетки и осветительные приборы включены через один автомат;
  • все розетки включены через один автоматический выключатель, а освещение через другой;
  • все розетки одной комнаты включены через отдельный автомат, все освещение через другой (не надо забывать, что бойлер, стиральная машина, электроотопление, электроплита — включаются отдельно от других потребителей).

Наиболее подходящий третий вариант. Более подробно вопрос рассмотрен в статье: как разделить проводку на группы. Схема электропроводки в газобетонном доме может выглядеть так:

Далее нужно определиться с видом прокладки проводки: скрытый или открытый. В каждом случае своя специфика выполнения работ и набор комплектующих для электромонтажа.

Штроба в газобетоне под проводку

Соблюдение правил штробления под проводку в газобетонном доме снижает до минимума риск потери несущей способности строительных конструкций.

  • Сечение штробы не должно превышать 25 мм по ширине и глубине.
  • Штробить необходимо на расстояние >150 мм от края стены, дверей и окон.
  • Длина одной штробы не должна превышать трех метров.

Следуя таким инструкциям, удается предотвратить обрушение крупных фрагментов газобетона при слишком близком размещении каналов друг к другу или к краю газобетонных блоков. Прокладывать каналы необходимо только в одном направлении: вертикальном или горизонтальном.

Как провести электропроводку в доме из газобетона, статья VSE-E.COM / Новости

Прежде чем делать монтаж электропроводки в доме из газобетона, понадобится осуществить вычисление мощности потребления всей постройки и каждого отдельного её помещения. Получив общую мощность, будет понятно, какое потребление у жилья в целом, а значит и возможные варианты вводного провода, всей автоматики и электросчетчиков, их расположение относительно комнат. Как выполнить электропроводку в газобетонном жилом строении – рассмотрим в нашей обзорной статье.

Электропроводка в доме из газобетона – какую схему выбрать

Речь идет о схеме подключения потребителей. От этого будет зависеть метраж применяемого кабеля для проводки, необходимые аксессуары, а также исправность, долговечность и практичность монтажа проводки.

На практике применяется несколько основных вариантов:

  • Схема, где подразумевается подключение всех розеточных групп и источников освещения через один общий автоматический выключатель.
  • Схема, при которой для розеток берется свой автомат и отдельно автомат для системы освещения.
  • Для каждой комнаты есть свой автомат для розеток и свой автомат для освещения. При этом такая высокомощная электротехника, как электрочайники, плиты, бойлеры, электрического отопление, будет запитываться отдельно.
    Профессионалы рекомендуют выбирать третью схему подключения, как наиболее безопасную и надежную.

Виды прокладки проводки

Следующим шагом после определения со схемой, является выбор способа прокладки электропроводки.

Как известно, монтаж бывает двух видов:

  1. Скрытый
  2. Открытый.

Скрытый монтаж проводки в газобетонном доме

Специалисты-электрики могут подтвердить, что газобетон – это материал, с которым работать легко и быстро, в особенности если сравнивать со стенами из бетона. Для монтажа в помощь будут такие инструменты, как штроборез и болгарка. Выполнить этап штробления стен можно самостоятельно.

Далее производится разметка прокладки проводки, монтаж розеточных групп и выключателей для всех помещений. Основные правила на данном этапе работ: соблюдение прокладки проводки только под прямыми углами в вертикальном или горизонтальном направлении. Ни в коем случае не допускается прокладка на диагонали! Впоследствии это может привести к повреждению проводки при любых ремонтных работах.

Итак, имея готовую схему электропроводки, специалист проделывает ряд работ:

  • штробление стен;
  • вырезание мест для выключателей и розеток, настенных и потолочных светильников;
  • в местах прокладки вкладываются электропроводники, крепятся специальными хомутами, и тщательно замуровываются строительным раствором.

Распространенный вопрос от владельцев квартир со стенами из газобетона: насколько актуальна прокладка провода в гофрированных трубах или кабельных каналах? Такой способ актуален в том случае, если в будущем планируется часто менять расположение электропроводки. Если же схема продумана заранее с учетом всех нюансов и особенностей, прокладку в каналах для кабеля или электротехнической гофре можно не делать.

Еще один минус прокладки проводки в гофре – потребуется штробить каналы более глубокие и широкие по размеру, а значит будет затрачено больше усилий. Если какая-то часть проводки выйдет из строя, у вас не будет никаких гарантий, что при помощи гофры и кабель-каналов, замурованных в стеновое перекрытие, можно будет восстановить электросеть.

Что касается потолка и проводки, как правило, если стены газобетонные, то потолочное перекрытие делается из монолитных железобетонных плит или деревянных перекрытий.

Часто при производстве монолитных плит учитываются каналы для кабелей освещения. Если таковые каналы есть, можно просто использовать их и смонтировать проводку. Если же на заводе каналы не сделали, можно посмотреть, если ли там технологические отверстия и проложить кабель там.

Потолок из дерева подразумевает открытый монтаж кабеля, соблюдая все нормы и правила безопасного пользования.

Иногда проводку в доме из газобетона делают на полу. Предварительно проводники помещают в прочную гофру.

Открытый монтаж проводки в газобетонном доме

Когда используют монтаж кабеля открытым способом в доме с газобетонными стенами? Как правило, причинами являются желание сэкономить время и избежать пыльных работ. Кроме этого, осуществить такие работы гораздо проще.

Все аксессуары, устройства для проводки должны иметь двойную изоляцию и предусмотрены для максимально допустимой нагрузки в помещении. Розетки и выключатели, коммутационные коробки монтируются на стеновую поверхность. В качестве электропроводника лучше выбрать кабель ВВГнг – негорючий, чтобы максимально повысить электробезопасность помещения. В целом весь процесс монтажа проводки открытым способом аналогичен скрытому, и отличается он только отсутствием необходимости делать штробы в стене. Кабель и аксессуары крепятся на поверхности, при этом используются гофрированные трубы, плинтуса, чтобы спрятать проводник. Соединение проводов осуществляется путем сварки или опрессовки, а также применяя клеммники.

Все вышеперечисленные работы в строениях из газобетона должен осуществлять исключительно специалист – квалифицированный электрик, чтобы предупредить любые нарушения электробезопасности и обеспечить исправное функционирование проводки. А вот купить всё необходимое для монтажа, в том числе кабель и провод, электрофурнитуру, крепления, счетчики, автоматику по оптимальным ценам со склада Вы можете в гипермаркете электротехники VSE-E. Мы на связи, обращайтесь!

Может ли изоляция касаться электрических проводов в вашем доме?

При установке изоляции в любом здании вам неизбежно придется иметь дело с укладкой изоляции вокруг электрических проводов. Но как сделать это безопасно? Может ли изоляция касаться электрических проводов в вашем доме?

Для бытовой изоляции совершенно безопасно касаться проводов при условии, что провода или кабели электрически изолированы. Существуют также методы, чтобы изоляция лучше подходила к проводам.Однако ни при каких обстоятельствах теплоизоляция не должна соприкасаться с неизолированными проводами и кабелями под напряжением.

Методы установки изоляции вокруг проводов и кабелей различаются в зависимости от типа используемой изоляции. В этой статье объясняется, как безопасно установить четыре различных типа жилой изоляции вокруг электропроводки и почему это в целом безопасно.

Как изоляция может безопасно касаться электрических проводов?

Электричество потенциально опасно и при неправильном обращении может привести к травмам или возгоранию.Но если бы это было слишком опасно, мы бы не использовали его в наших домах. Ну, мы могли бы в Америке.

Электрическая изоляция, покрывающая современные электрические провода, предотвращает переход электрического тока на другие поверхности в вашем доме. Электрические провода под напряжением могут контактировать с большинством поверхностей и материалов в доме, если изоляция не повреждена.

Электрическая изоляция

Жилая электропроводка покрыта непроводящим материалом, называемым «изоляция».Электроизолятор — это материал, который не пропускает через себя ток электричества.

Некоторые материалы, которые действуют как электрические изоляторы, включают, помимо прочего, воздух, дистиллированную воду, бумагу, стекло и, что наиболее важно, пластик. Наиболее распространенные типы бытовых электрических проводов имеют изоляцию из термопласта или термореактивного пластика.

Термопласты представляют собой материалы на полимерной основе, которые плавятся или становятся пригодными для обработки при повышенных температурах. Хотя эти материалы могут плавиться, температуры, при которых они это делают, намного выше, чем те, которые обычно встречаются в типичном американском доме.

Примеры термопластов, используемых в электроизоляции:

  • Поливинилхлорид (ПВХ)
  • Полиэтилен (ПЭ)
  • Нейлон
  • ECTFE
  • ПВДФ

Процесс отверждения может быть запущен путем смешивания каталитической жидкости, применения тепла, ультрафиолетового излучения или высокого давления.

Изображение, показывающее изоляцию оболочки вокруг проводов, как по отдельности, так и белую изоляционную оболочку вокруг всех отдельных проводов.

Какой бы катализатор не использовался, реакция затвердевания производит значительное количество тепла. К термореактивным пластикам, используемым для изоляции проводки в жилых помещениях, относятся:

  • Сшитый полиэтилен (XLPE)
  • Хлорированный полиэтилен (CPE)
  • Этилен-пропиленовый каучук (EPR)

Электричество, используемое в американских и канадских жилых домах, работает при токе 200 ампер (ампер) при 120 или 240 вольт ( в).В этих условиях пластиковая облицовка толщиной менее 100 тысячных дюйма эффективно блокирует электричество.

Пока оболочка цела и не проколота, электричество не сможет перейти на другие поверхности вокруг них.

Следует также отметить, что наиболее распространенные виды теплоизоляции, используемые в жилых домах в США, обычно изготавливаются из материалов, не проводящих электричество. Некоторые из них даже рассчитаны на то, чтобы блокировать электрические короткие замыкания высокого напряжения.

Какие существуют типы теплоизоляции?

В американских жилых домах используются четыре типа теплоизоляции. Они подходят для умеренно разных ниш в жилищном отоплении и строительстве и имеют разные процедуры установки.

Четыре типа жилищной теплоизоляции:

  • Сыпучий наполнитель
  • Одеяло
  • Жесткий пенопласт
  • Напыляемый пенопласт

В настоящее время изоляция из жесткого пенопласта является наиболее эффективным типом имеющейся в продаже изоляции.

Насыпная изоляция

Одним из двух наиболее распространенных типов изоляции является насыпная изоляция. Сыпучий утеплитель состоит из небольших кусочков волокнистого, пенопластового или другого материала, которые не связаны друг с другом. Такой утеплитель может задуть недостроенный мансардный этаж и нестандартные полости, образовавшиеся в примыкающих стенах.

Современная насыпная изоляция обычно изготавливается из синтетических материалов, таких как стекловолокно, Icynene (запатентованный синтетический полимер) или минеральная вата.Тем не менее, он также может быть получен из природных материалов, таких как перлит и целлюлоза.

Одеяло Изоляция

Другим наиболее распространенным типом теплоизоляции жилых помещений является теплоизоляция. Одеяло утеплителя представляет собой листы толстого пушистого материала. Обычно он продается шириной, соответствующей стандартной длине стоек, используемых в жилищном строительстве, от 15 дюймов (38,1 см) до 23 дюймов (58,4 см).

Это позволяет устанавливать его между стойками при возведении стен и потолков. Утеплитель для одеял обычно продается в блоках, называемых «ватами» или рулонами, толщиной от 3 дюймов (7,62 см) до 10 дюймов (25,4 см).

Одеяльная изоляция часто изготавливается из тех же материалов, что и насыпная изоляция: стекловолокно, минеральная вата, целлюлоза и т. д. Поскольку они, как правило, изготавливаются из одних и тех же материалов, одеяльная и насыпная изоляция имеют схожие характеристики сохранения тепла.

Изоляция из стекловолокна традиционно является наиболее распространенным и самым дешевым материалом, который вы можете купить для своего дома.

Жесткая изоляция из пеноматериала

Изоляция из жесткого пенопласта, также называемая изоляцией из пенопласта и жесткой панели, представляет собой новый тип изоляции, который впервые был использован в жилищном строительстве в 1970-х годах.

Это производная панельной изоляции, которая существует с 19 века, когда она обычно изготавливалась из уплотненного растительного материала, такого как тростник и пробка. В настоящее время изоляция из жесткого пенопласта является наиболее эффективным типом коммерчески доступной изоляции.

Изоляция из жесткого пенопласта состоит из слоя вспененного пеноматериала, зажатого между двумя пластиковыми или металлическими панелями.Пена обычно изготавливается из синтетических полимеров, таких как полиуретан или полиизоцианурат, хотя в некоторых марках используется минеральная вата и стекловолокно.

Рабочий укладывает изоляцию из пенополистирола на стену.

Химические пропелленты, такие как пентан или CFC/HCFC, используются для создания пузырьков в пене, хотя последняя группа пропеллентов была выведена из употребления в большинстве стран из-за воздействия на окружающую среду.

Жесткие пенопластовые панели обычно имеют размер от 0,5 дюйма (1,27 см) до 3 дюймов (7,5 см).62 см), хотя в экстремальных климатических условиях они могут иметь толщину до 6 дюймов (15,24 см). Обычно он продается в виде стандартных панелей размером 4 фута (1,2 м) на 8 футов (2,4 м), которые можно легко обрезать до меньших размеров.

Этот тип изоляции может быть установлен во многих местах внутри типичных американских жилых домов, включая, помимо прочего, незавершенные стены, подвалы, потолки и сайдинг под зданием.

Изоляция, вспененная на месте

Изоляция, вспененная на месте, также называемая «изоляция распыляемой пеной», вероятно, является наиболее универсальным типом изоляции.Он состоит из смеси двух химических веществ, которые при смешивании расширяются в 30-50 раз по сравнению с их первоначальным объемом перед отверждением.

До затвердевания пенопластовая изоляция представляет собой жидкость, которая будет течь и расширяться, заполняя практически любой объем. Его можно установить в незавершенных стенах и полах, потолках и других труднодоступных местах в вашем доме.

В то время как изоляция может быть изготовлена ​​из более натуральных материалов, таких как целлюлоза, вспененная на месте изоляция обычно изготавливается из синтетических полимеров, таких как полиэтилен или полиуретан. Раньше он был расширен за счет пропеллентов на основе ГХФУ, но из-за негативного воздействия этих химических веществ на окружающую среду они были в значительной степени прекращены.

Как установить изоляцию вокруг проводов и кабелей?

В зависимости от типа существуют различные способы установки изоляции вокруг электропроводки в вашем доме. Повторим еще раз: для теплоизоляции совершенно безопасно касаться изолированных проводов и кабелей.

Прежде чем приступить к работам с проводкой, в целях безопасности отключите электропитание в этой части дома.

Из четырех типов изоляции насыпную изоляцию проще всего установить вокруг электропроводки. Поскольку куски изоляции не связаны между собой и очень легкие, насыпную изоляцию можно задувать или наливать вокруг проводки без специальной подготовки или усилий.

Проводка и насыпная изоляция чаще всего встречаются в незавершенных мансардных этажах и потолках, где проводка подключается к светильникам, освещающим нижние этажи.

Жесткие пенопластовые панели тонкие, их можно обрезать до любого размера и формы, поэтому их обычно можно устанавливать за электропроводкой и розетками. Наиболее распространенные бренды, доступные на рынке, изготовлены из материалов, которые могут служить электрическими изоляторами и часто рассчитаны на устойчивость к коротким замыканиям.

Изоляция из одеяла

толще, чем изоляция из жесткого пенопласта, поэтому, как правило, ее нельзя разместить за электропроводкой в ​​жилых помещениях. Есть два способа уложить сплошную изоляцию вокруг электропроводки, как показано в этом видео ютубера Кори Бинфорда.

Первый способ – разделить изоляционный слой пополам до высоты проводов или кабеля. Саму изоляцию легче сломать руками, но при работе с ней следует надевать защитные перчатки.

Затем вы ориентируете одеяло разъемной частью вниз и скользите одной стороной за электропроводку, а другой вперед. Когда вы закончите, проводка должна быть примерно посередине изоляционного покрытия.

Другой способ установить сплошную изоляцию вокруг проводки — вырезать для нее прорезь.Прежде чем положить одеяло, поставьте его одним концом перед стеной и сложите пополам на высоте проволоки.

Затем острым ножом разрежьте одеяло параллельно себе примерно на половину его толщины. Это создает щель, которая подходит вокруг проводки. Точно так же вы можете вырезать зазор в изоляционном одеяле, чтобы разместить электрическую розетку.

Как было сказано выше, вспененный утеплитель подходит практически для любого помещения, и при желании в нем можно без проблем закопать электропроводку.Согласно EcoStar Insulation, эксперт должен оставить зазор около 3 дюймов (7,62 см) между вновь нанесенной изоляцией и любой проводкой и позволить изоляции расширяться по направлению к проводке.

Если изоляция расширяется, закрывая проводку, подождите, пока изоляция затвердеет, и вырежьте канал вокруг провода или кабеля. Прежде чем сделать это, убедитесь, что электричество в этой части вашего дома отключено. Изоляция из распыляемой пены обычно используется для изоляции электрических розеток, когда другие типы изоляции не подходят.

Заключение

Подводя итог, можно сказать, что для теплоизоляции совершенно безопасно касаться электрических проводов, если провода электрически изолированы. Метод установки изоляции вокруг проводки зависит от типа используемой изоляции.

Источники

Практика правильного заземления и соединения домашней электропроводки

Объяснение соединения и заземления

Все домашние электрические системы должны быть соединены и заземлены в соответствии со стандартами.Это влечет за собой две задачи: во-первых, металлические водопроводные и газовые трубы должны быть электрически соединены, чтобы создать непрерывный путь с низким сопротивлением обратно к главному электрическому щиту. Во-вторых, главный электрический щит должен быть заземлен на заземляющий электрод, такой как заземляющий стержень или стержни, вбитые в землю рядом с фундаментом вашего дома.

Надлежащая практика заземления и соединения домашней электропроводки (фото предоставлено Inspectnews.net)

Несмотря на то, что система трубопроводов соединена с землей через главную электрическую сервисную панель, заземление панели и соединение трубопроводов не связаны друг с другом, когда речь идет о функция .Заземляющий провод, идущий от электрической панели к заземляющему электроду, помогает выровнять повышение напряжения, которое часто происходит из-за молнии и других причин.

Проволока, которая соединяет ваши металлические трубы, предназначена для предотвращения, и они становятся важными только в том маловероятном случае, когда электрический проводник подает напряжение на трубу. В этом случае правильное соединение системы трубопроводов гарантирует, что ток не останется в системе, где он может привести к поражению электрическим током любого, кто прикоснется к части системы, например к ручке крана.

Склеивание выполняется относительно эффективно на водонагревателе, как и на газовых и водопроводных трубах.

Газовая труба в старых домах обычно стальная или медная. Точка присоединения этих труб может находиться в любом доступном месте, например, у водонагревателя или у газового счетчика. Газовая труба в некоторых новых домах представляет собой гибкий материал, называемый гофрированной трубкой из нержавеющей стали (CSST) .

Точка соединения для CSST должна быть на первом отрезке стальной или медной трубы, где газ входит в дом.Это связано с тем, что молния может пробить дыры в CSST, что приведет к утечке газа.

Пара металлических заземляющих стержней длиной 8 футов вбита в землю рядом с вашим домом, чтобы обеспечить путь к земле для вашей домашней электропроводки.

Как склеить металлические трубы | 6 шагов

Шаг №1

Определите номинальную силу тока вашей электросети, взглянув на ваши главные выключатели. Сила тока в системе (обычно 100 или 200 ампер) определяет требуемый калибр нужного вам соединительного провода. Медного провода № 4 достаточно  для работы с током не более 200 А .

Меньший и менее дорогой медный провод разрешен для услуг от 100 до 175 ампер . Уточните у своего инспектора по электрике, хотите ли вы использовать провод меньше 4-го размера.

Определите номинальную силу тока

Шаг № 2

Проложите соединительный провод от точки рядом с водонагревателем (удобное место, если у вас газовый водонагреватель) до точки выхода, где провод можно соединить с заземляющим проводом. что ведет к внешним заземляющим электродам. Часто это делается на сервисной панели.

Проложите этот провод так же, как и любой другой кабель, оставив примерно от 6 до 8 футов провода на водонагревателе . Если вы пропускаете этот провод через потолочные балки, просверлите отверстие 1⁄2″ как можно ближе к центру, чтобы не ослабить балку. Скрепите проволоку через каждые 2 фута, если она проходит параллельно балкам.

Проложите соединительный провод

Шаг №3

Установите хомуты заземления на каждую трубу (горячее водоснабжение, холодное водоснабжение, газ), примерно на фут выше водонагревателя.Не устанавливайте хомуты рядом с соединением или коленом, так как затягивание хомутов может сломать или ослабить паяные соединения. Также убедитесь, что на трубах нет краски, ржавчины или любых других загрязнений, которые могут помешать хорошему чистому соединению.

Не затягивайте зажимы слишком сильно. Используйте хомуты, совместимые с трубой, чтобы избежать коррозии. Используйте медные или латунные хомуты на медной трубе. Используйте латунные или стальные хомуты на стальной трубе.

Установите зажимы заземления трубы

Шаг № 4

Протяните провод заземления через каждое отверстие для провода зажима, а затем затяните зажимы на проводе. Не обрезайте и не сращивайте провод: один и тот же провод должен проходить через все зажимы.

Проложите заземляющий провод

Шаг № 5

На панели отключите главный выключатель. Откройте крышку, отвернув винты, и отложите крышку в сторону. Протяните заземляющий провод через небольшое отверстие диаметром 3⁄8″, предусмотренное в задней части панели сверху или снизу.

Обычно вам придется выбить заглушку из этого отверстия, поместив отвертку снаружи и постукивая молотком. Убедитесь, что заземляющий провод не соприкасается с шинами в середине панели или любой из клемм нагрузки на автоматических выключателях .

Протяните заземляющий провод через небольшое отверстие диаметром 3⁄8″, предусмотренное в направлении задней части панели вверху или внизу.

Шаг № 6

Найдите открытое отверстие на шине заземления и нейтрали и вставьте заземляющий провод. Эти отверстия достаточно велики, чтобы вместить до # 4 AWG провода , но иногда это может быть сложно. Если у вас возникли проблемы с проталкиванием проволоки, обрежьте немного проволоки с конца и попробуйте с чистым отрезанным куском. Закрепите установочный винт на выступе.

Установите на место крышку панели и снова включите главный выключатель.

Найдите открытое отверстие на шине заземления и нейтрали и вставьте заземляющий провод

Советы по заземлению основной сервисной панели

Нейтральный и заземляющий провода не должны подключаться к одной и той же шине в большинстве дополнительных панелей. Шина заземления должна быть подключена к шкафу подпанели.

Нейтральная шина не должна соединяться со шкафом подпанели.

Совет №1 по заземлению главной сервисной панели

Металлический кабелепровод должен быть физически и электрически соединен со шкафами панели. В некоторых случаях может потребоваться соединительная втулка, если не вся заглушка удалена.

Совет № 2 по заземлению главной сервисной панели

Установка заземляющего стержня

Заземляющий стержень является неотъемлемой частью системы заземления. Его основная функция заключается в создании пути к земле для электрического тока, такого как молния, скачки напряжения в сети и непреднамеренный контакт с линиями высокого напряжения. Если вы обновите свою электрическую службу , вам, вероятно, потребуется обновить провод и стержни заземления, чтобы они соответствовали коду .

Внимание! В разных муниципалитетах действуют разные требования к заземлению, поэтому обязательно проверьте, прежде чем пытаться сделать это самостоятельно. Звоните, прежде чем копать! Убедитесь, что область, где вы будете устанавливать заземляющие стержни, свободна от каких-либо подземных коммуникаций.


Тренируйтесь!

Ваши выключатели (включая главный) необходимо «проверить» один раз в год, чтобы обеспечить надлежащее механическое функционирование. Просто выключите их, а затем снова включите. Удобное время для выполнения упражнения — переход на летнее время, когда вам все равно нужно будет сбросить все ваши часы.


Как установить систему заземляющих электродов

Шаг № 1

Начните с покупки двух стальных заземляющих стержней с медным покрытием диаметром 5/8″ и длиной 8 футов . Заземляющие стержни имеют приводную точку на одном конце и ударную поверхность на другом конце.

Начните с покупки двух стальных заземляющих стержней с медным покрытием

Шаг #2

Просверлите отверстие диаметром 5⁄16″ в краевой балке вашего дома , как можно ближе к основной сервисной панели снаружи дома выше уровень земли не менее 6″ .

Просверлите отверстие диаметром 5⁄16″ в краевой балке вашего дома

Шаг № 3

Примерно в футе от фундамента дома, Вбейте один заземляющий стержень в землю пятифунтовой кувалдой . Если вы столкнулись с камнем или другим препятствием, вы можете ударить по заземляющему стержню под углом, не превышающим 45°.

Привод до только 3″ или 4″ стержня над землей . Отмерьте не менее 6 футов от первого заземляющего стержня и вбейте другой.

Примерно в футе от фундамента дома вбейте в землю один заземляющий стержень пятифунтовой кувалдой

Шаг №4

Пропустите неизолированный медный провод №4 от заземляющей шины на главной сервисной панели через отверстие в краевой балки и снаружи дома, оставив достаточно провода, чтобы соединить два заземляющих стержня вместе.

Проложите неизолированный медный провод #4 от шины заземления к главной сервисной панели

Шаг #5

Используя латунный зажим, обычно называемый желудем, подсоедините провод к первому заземляющему стержню, натянув провод так, чтобы он не провисал существует . Продолжайте тянуть провод, чтобы добраться до второго заземляющего стержня, создавая непрерывное соединение.

Используя латунный зажим, обычно называемый желудем, подсоедините провод к первому заземляющему стержню

Шаг #6

Подсоедините второй заземляющий стержень с другим желудем к неразрезанному заземляющему проводу, предварительно протянутому через первый желудь.Обрежьте лишнюю проволоку.

Подсоедините второй заземляющий стержень с другим желудем к неразрезанному заземляющему проводу

Шаг № 7

Выкопайте несколько дюймов вокруг каждого стержня, чтобы создать зазор для пятифунтовой кувалды. Создание неглубокой траншеи под заземляющим проводом между стержнями также является хорошей идеей. Забивайте каждый стержень кувалдой, пока верхняя часть стержня не окажется на несколько дюймов ниже уровня грунта.

Забивайте каждый стержень молотком до тех пор, пока верхняя часть стержня не окажется на несколько дюймов ниже уровня земли.

Шаг № 8

Введите герметик в отверстие в ободной балке как с внутренней, так и с внешней стороны.

Введите герметик в отверстие в краевой балке как с внутренней, так и с внешней стороны.

Советы по заземлению.

Советы по заземлению #1

Кусок арматурного стержня, заключенный в бетонный фундамент, является обычным заземляющим электродом в новом строительстве. Называется уфер, электрод должен быть арматурным стержнем № 4 или больше и иметь длину не менее 20 футов.длинная. (Показано перед заливкой бетона.)

Советы по заземлению #2

Справочник // Полное руководство по электропроводке от Black+Decker

Как проложить подземную электропроводку (в гараж, сарай или магазин)

Нередко возникает необходимость проложить электропроводку 120 В под землей. Возможно, вы захотите подать электроэнергию в свой сарай, мастерскую или гараж. Другое распространенное использование — подача питания к фонарному столбу или электрическому двигателю ворот. В любом случае вы должны знать о нескольких требованиях к подземной проводке, чтобы соответствовать большинству действующих строительных норм и правил.Мы покажем вам, как установить подземную электропроводку из одного места в другое.


Требования к подземной электропроводке – насколько глубоко я должен закопать провод?

Первый вопрос, который нам всегда задают: «Насколько глубоко мы закапываем проводку или кабель?» Это отличный вопрос. И ответ заключается в том, что это зависит от того, какой провод вы используете и прокладываете ли вы его в кабелепроводе или нет. Поскольку большинство людей задают вопрос, чтобы удовлетворить конкретное желание максимальной глубины заглубления, давайте начнем с этого.В зависимости от того, насколько глубоко вы прокладываете подземную электропроводку при ее установке, у нас есть следующие варианты:

Глубина заглубления 24 дюйма более). Вам не нужно использовать кабелепровод на этой глубине с кабелем UF, однако вам необходимо предусмотреть кабелепровод из ПВХ на ваших вертикальных каналах, начиная с 18 дюймов.

Глубина залегания 18 дюймов

  • Провода THWN-2 можно прокладывать внутри кабелепровода из ПВХ на глубине всего 18 дюймов в земле.Это защитит провод от повреждения в случае, если кто-то перекопает кабель. THWN-2 в основном водостойкий THHN (термопластичный высокотермостойкий провод с нейлоновым покрытием)

Глубина заложения 12 дюймов

  • защищен GFCI. Защитите его ПВХ там, где он появляется дома, в гараже или магазине.

Глубина заглубления 6 дюймов

  • Если вы используете оцинкованный жесткий ЭМП (металлический электрический кабелепровод) с отдельными проводниками внутри, вы можете закопать его на глубину всего 6 дюймов.Идея здесь в том, что ЕМТ может выдержать удар лопатой или другую существенную потенциальную причину короткого замыкания проводки.

Общие примечания по прокладке проволоки

Если вы когда-нибудь захотите использовать металлический кабелепровод EMT вместо ПВХ, вы можете это сделать. Как правило, мы используем серый 3/4-дюймовый ПВХ для одной линии. Кроме того, несмотря на то, что требуемая глубина заглубления, указанная выше, в целом должна быть точной, сначала проверьте местные строительные нормы и правила. Прежде чем приступить к работе, вы должны быть абсолютно уверены, что соблюдаете требования.Обычно мы предпочитаем использовать кабелепровод из ПВХ при подаче электроэнергии в удаленное место под землей. Это дает вам гораздо большую защиту по сравнению с кабелем, проложенным в земле, в долгосрочной перспективе.

В конце концов, просто разберитесь со своими вариантами и выберите самый безопасный или самый простой маршрут в зависимости от ситуации. Если вы можете обойтись без кабелепровода, а проводка находится в области, которая не может помешать копанию в будущем, то лучше всего использовать кабель для прямого захоронения. Если вы бежите через середину своего двора, лучшим выбором может показаться ПВХ или металлический трубопровод, даже если это излишество.

Пошаговая инструкция по прокладке подземной электропроводки

Мы не предоставляем множество пошаговых инструкций по прокладке подземной электропроводки. Установка проводки или кабелепровода требует много работы, но не много подробных инструкций.

Звоните, прежде чем копать!

Не забывайте планировать заранее и звоните, прежде чем копать. Вы же не хотите задеть какие-либо подземные водопроводные линии, электрические линии, канализационные стоки или что-либо еще. В большинстве муниципалитетов вашу собственность проверят в течение дня или двух бесплатно и по вашему телефону.Выделение важных строк флажками перед началом действительно избавит вас от многих хлопот и головной боли. Не пропускайте этот шаг!

Копание траншеи

Мы выкопали много траншей с помощью лопат. Не делайте этого, если вам дорого ваше время. Если у вас есть кто-то, кого вы отчаянно хотите помучить, или вы проходите всего несколько футов, то использование траншейной лопаты вполне подойдет. Однако, если вам нужно пройти большое расстояние с закопанным электрическим кабелем, мы рекомендуем арендовать траншеекопатель.

В большинстве мест можно арендовать 24-дюймовый траншеекопатель менее чем за 200 долларов в день. Вы даже можете заплатить меньше, если вам это нужно всего на несколько часов. Это сэкономит вам бесчисленное количество часов и хлопот, поэтому, если вы можете себе это позволить, возьмите его в местном магазине проката инструментов.

С помощью траншеекопателя спланируйте свой курс и выкопайте траншею в том месте, где вы планируете проложить кабель для прямого захоронения или трубу из ПВХ.

Вырежьте входные и выходные отверстия

Вырежьте входные и выходные отверстия от начальной точки (например, электрического щита) до конца участка.

Это помогает использовать то, что известно как выпускной корпус кабелепровода из ПВХ (LB).

Они облегчают ввод провода в здание (как источник, так и место назначения, гараж или магазин). Вы просто снимаете пластину с помощью двух винтов и подаете провод по мере необходимости, не беспокоясь о резком повороте под прямым углом в точке ввода.

Совет для профессионалов: Используйте тепловую пушку, чтобы согнуть трубу из ПВХ, если вам нужно сделать изгиб, чтобы упереться трубой в дом, гараж или мастерскую.

Прокладка кабеля

Во многих случаях вы можете просто протолкнуть кабель через минимальную длину трубы из ПВХ. При необходимости вы можете использовать металлическую ленту или даже протянуть леску через трубу пылесосом и использовать ее, чтобы протянуть провода через длинный участок.

Завершите соединения и фитинги для кабелепроводов

После протяжки провода выполните соединения с электрическим щитом и закончите фитинги для кабелепроводов. Это включает в себя закрепление пластин на выходных корпусах кабелепроводов из ПВХ. Проверьте свой пробег и похлопайте себя по спине за хорошо выполненную работу!

Заключительные мысли

Ничто не сравнится с получением столь необходимой энергии в сарае или гараже. Атакуйте этот тип проекта с удовольствием и пожинайте плоды. Как всегда, проконсультируйтесь или обратитесь к лицензированному электрику, если что-то выходит за рамки вашего уровня знаний.

(PDF) Прочность и поведение сэндвич-блоков из легкого ферроцементно-пористого бетона

Malaysian Journal of Civil Engineering 18(2): 99-108 (2006) 107

• Облицовка из ферроцемента поверх газобетона преобразовывает хрупкий

отказ превращение газобетона в пластичный материал за счет наличия в ферроцементном ящике проволочной сетки

.

• Готовые сэндвич-блоки из ферроцемента и газобетона, протестированные в этом исследовании

, соответствуют спецификациям кладочных блоков из легкого несущего бетона.

Благодарность

Авторы выражают благодарность Совету по развитию строительной индустрии

(CIDB) за финансовую поддержку.

Ссылки

Abdullah and Takiguchi, K (2003) Исследование поведения и прочности железобетонных колонн

, усиленных железоцементными оболочками.Цементные и бетонные композиты,

25: 233-242.

Комитет ACI 549, (1997) Отчет о современном состоянии ферроцемента, ACI 549-R97, в руководстве по бетонной практике

, ACI, Фармингтон-Хиллз, Мичиган.

Аль-Кубайси, М.А. и Джумаат З. (2000) Поведение на изгиб железобетонных плит с покрытием зоны растяжения из ферроцемента

. Строительство и строительные материалы, 14(5): 245-252.

Аль-Рифаи В.Н. и Мохаммад К.А. (2000) Прочность железоцементно-кирпичных композитных колонн.

Журнал ферроцемента, 30(1):69-83.

Арафа Мохаммед и Балагуру, П.Н. (2006) Поведение многослойных многослойных балок с высокой прочностью и высокой температурой

при изгибе, Труды Ferro-8, 8-й Международный симпозиум

и семинар по ферроцементу и тонким армированным цементным композитам, Бангкок, Таиланд,

, стр. 189-201.

Аррешвина, (2002) Применение легкого газобетона на основе шлакоцемента в ненагруженных несущих стеновых панелях

, магистерская диссертация, UTM, Малайзия.

Эль-Дебс М.К., Мачадо, Э.Ф. младший, Де Ханай Дж.Б. и Текея. Т. (2000) Ферроцементный сэндвич

стены. Журнал Ферроцемента, 30(1): 45-58.

Jorg Hohe, L. Librescu and Y.O Sang (2006) Динамическое выпучивание плоских и изогнутых сэндвич-панелей

с поперечно сжимаемой сердцевиной. Композитные конструкции, 74: 10–24.

Кошик С.К., Сингх К.К., Кумар Р. и Шарма Т.П. (1996) Эксплуатационные характеристики ферроцемента

обсаженных бетонных колонн при воздействии огня.Журнал Ферроцемента, 26 (3).

MS1064: Часть 8: (2001) Руководство по модульной координации в зданиях: согласование размеров и

предпочтительных размеров для кирпичной кладки и блоков, стандарты Малайзии, отдел стандартов,

Малайзия.

Нааман А.Е., (2000) Ферроцемент и многослойные цементные композиты, Techno press 3000,

Анн-Арбор, Мичиган.

Нанни А. и Чанг В.Ф. (1986) Ферроцементные сэндвич-панели на изгиб и поперечное сжатие

.Журнал Ферроцемента, 16(2): 129-140.

Нараянан Н. и Рамамурти К. (2000) Структура и свойства газобетона: Обзор A

, Cement and Concrete Composites, 22: 321-329.

Нур Ахмед М. и Салихуддин Р.С. (2006) Ферроцемент: универсальный композитный конструкционный материал

. Исследовательский журнал Университета Мехрана в области инженерии и технологий, 25 (1): 9-18.

Нур Ахмед М. Салихуддин Р.С. и Махьюддин Р. (2006) Прочность и поведение газобетона

, заключенного в ферроцементную коробку, Труды Ferro-8, 8th International

Как установить электропроводку в стены ICF

Присоединяйтесь к техническому директору BuildBlock Мике Гарретту, который покажет вам несколько быстрых и простых способов прокладки электропроводки в стенах ICF.

Стенограмма видео:

Привет, я Мика Гаррет из BuildBlock Building Systems, и сегодня мы собираемся показать вам, как монтировать электрические коробки. Мы рассмотрим некоторые инструменты и покажем вам несколько советов и приемов, которые помогут сделать установку быстрой и легкой.

Во-первых, вам понадобятся электрические коробки. Возможно, вы захотите использовать пластиковые коробки, один из лучших стилей — с фланцем сбоку. Или вы можете использовать металлические ящики. Это стиль, который вы можете установить непосредственно на бетон.Оба хороши и эффективны, вопрос лишь в том, как их установить.

Одним из инструментов, которые можно использовать для быстрой и эффективной работы, является горячий нож, который позволяет очень быстро и эффективно вырезать пенопласт. Вы также можете просто захотеть использовать простую ручную пилу. Это может сделать все, что может сделать горячий нож, просто требуется немного больше грубой работы. Вы также можете подумать о покупке электрической бензопилы. Вы можете найти их в своем крупном магазине, в магазине Do It Best, в LBM.Это покупка на сумму около 50 долларов, которая значительно ускорит вашу работу.

Итак, здесь мы будем монтировать пластиковую коробку. Я собираюсь поставить это прямо рядом с настоящей паутиной. И вот я как бы нарисовал, куда пойдет эта коробка. Я измерил это так, чтобы основание этой коробки находилось примерно между 12 и 13 дюймами, а затем мы прорежем. В этом разделе мы нарисовали это немного слишком высоко, так что это просто ошибка. Здесь мы будем вырезать коробку.

Это достаточно недорогой инструмент, позволяющий делать простые вырезы на самой стене. Что я собираюсь сделать прямо здесь, так это то, что я собираюсь разрезать прямо рядом с этой перемычкой, чтобы фланец можно было установить прямо на эту перемычку. Нагрев занимает всего секунду, и вы видите, что здесь начинает нагреваться. Это делает очень простым просто вставить этот нож и вырезать прямо там, где я уже отметил, и это очень быстро и просто вырезать эти коробки. Я просто хочу убедиться, что обойду все углы здесь.

Итак, теперь у нас есть этот вырез, теперь я могу взять простой рычаг и вытащить его. Вы также заметите, что иногда здесь, на межблочном соединении, торчит немного бетона. Я могу взять такой простой инструмент, как этот, и выбить его молотком, что позволит мне установить коробку чуть более заподлицо здесь, сзади, если мне нужно.

Теперь этот ящик готов к установке. Итак, в этом случае мы собираемся установить металлическую коробку, и я собираюсь вырезать ее горячим ножом.Видите, это просто идет прямо туда, очень легко вырезать это. Теперь, если у вас нет горячего ножа, вы также можете использовать обычную ручную пилу, которую вы можете вырезать так же, как и все остальное, убедитесь, что вы дошли до задней части стены, там вы можете видеть, что это не займет слишком много времени, чтобы отрезать один из них. Я возьму здесь рычаг, ослаблю его и потяну прямо вперед.

И мы немного тугие, так что мы просто вытащим немного этой пены здесь, сверху. Итак, теперь, когда у меня есть моя коробка, я собираюсь прорваться к этой коробке с обеих сторон, поэтому я хочу выбить пару этих маленьких кусочков, чтобы убедиться, что я могу провести свой провод прямо в нее.Это немного облегчит работу электрика в дальнейшем.

Я установил свою коробку на место, а затем, что я собираюсь сделать, используя дрель и сверло по камню, я собираюсь просверлить отверстие в задней части. Я хочу убедиться, что я хороший и на уровне здесь. Я получил коробку именно там, где я хотел, и теперь моя коробка красивая и надежная.

Итак, я возьму электрическую цепную пилу, чтобы перепилить свои электрические втулки от коробки к коробке. Я буду резать прямо здесь, на межсоединении, потому что это место, где нет паутины.Бензопила делает это быстро и легко, позволяя мне разрезать это и пройти весь путь от коробки к коробке.

Итак, теперь у нас есть погоня, перерезанная от одной электрической коробки к другой. Это то место, куда я теперь могу вставить электрический провод, и это соответствует требованиям к глубине, требуемым большинством строительных норм и правил. Так что я могу взять свой провод и вставить его прямо сюда. Поместите его обратно здесь, а затем, чтобы закрепить его на месте, я могу время от времени капать немного пены, чтобы убедиться, что этот провод не выйдет из своего места, и вы можете видеть, что он соединяется на всем протяжении от коробка к коробке и крепится к стене здесь, где теперь может спуститься провод.

Исайя Вернер 6 июня 2019 г.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
