Прокладка инженерных сетей в жилых домах и производственных помещениях должна соответствовать требованиям безопасности и не нарушать эстетику интерьерной отделки. При использовании в строительстве газобетонных блоков наиболее эффективным является штрабление газобетона и укладка в сформированные штрабы кабелей электропитания и связи, труб водопровода и отопления. Это избавит готовый интерьер от нагромождения сетей и сделает его оформление более эстетичным.

Штраба в газобетоне

Ячеистые бетоны даже прочных марок – это достаточно хрупкий стройматериал. Обрабатывать его нужно с соблюдением особых правил. Это касается и штрабления газобетона. В противном случае газоблок может растрескаться или вовсе расколоться. Часто это происходит не сразу, а в процессе эксплуатации дома, когда на газобетонные блоки с прорезанными в них каналами будут действовать постоянные статические нагрузки.

Такие требования касаются глубины и ширины штраб в газобетоне, а также их расположения относительно краев газобетонных блоков. Длина каналов под электросети и трубопровод также имеет пределы безопасности.

Штраба в газобетоне под проводку: требования и ограничения

Строгое соответствие правилам штрабления газобетона сводит к минимуму риск растрескивания и разрушения стен из газоблоков из-за прорезанных на их поверхности каналов.

• Прямоугольное сечение штрабы в газобетоне под проводку не должно быть больше 25 мм по глубине и ширине.
• Штрабление стен из газобетонных блоков проводится на расстоянии не менее 150 мм от угла или края дверных и оконных проемов.
• Максимальная длина одного канала не может быть больше трех метров.

Прокладывать штрабы в стенах из газоблоков нужно только в горизонтальном или вертикальном направлениях. Криволинейное и диагональное штрабление может привести к отколу крупных элементов газобетонных блоков и к потере прочности несущей стены из газобетонных блоков.

Выполнять штрабление газобетона можно не только во время строительства дома, но и в рамках его ремонта.

Чем сделать штрабу в газобетоне?

Неавтоклавный ячеистый бетон – достаточно прост в механической обработке резанием. При соблюдении перечисленных выше правила, процесс резки газоблоков и их штрабление занимает минимум времени и усилий.

Выбирая чем сделать штрабу в газобетоне, нужно руководствоваться объемами работ, сроками их выполнения и бюджетом сметы. Профессиональные строители используют электрический штраборез. Такой электроинструмент прорезает штрабы быстро и точно. Но он дорогостоящий и для небольшого ремонта своими руками у себя дома этот способ не всем подходит.

Как и ручная пила для газоблоков, ручной штраборез – простой и недорогой инструмент. Режущая кромка для заданного сечения штрабы последовательно вырубает в газобетонных блоках канал, словно рубанок по дереву. В результате образовывается ровный канал прямоугольного сечения заданного размера.

Также легко и быстро подготавливаются отверстия под розетки в стене из газоблоков. Для этого используют специальные коронки (режущие насадки) для электродрели. Существуют и ручные аналоги подобного инструмента для фрезерования круглых отверстий в газобетонных блоках.

Газоблоки легки в обработкке, поэтому они активно используются в строительстве. Высок спрос и на оборудование для производства неавтоклавного газобетона от компании «АлтайСтройМаш» в России, Казахстане и Узбекистане, потому что оно надежно и быстро окупается.

Как штробить стены под проводку — Инструменты штробления

Прокладка электропроводки проводится как в квартирах в новых домах, так и в рамках перепланировки, капитального ремонта здания, которое находится в эксплуатации. Для этого применяют различные способы и инструменты. Можно штробить стены под проводку перфоратором или дрелью, использовать болгарку или штроборез. Каждый метод имеет свои особенности, которые мы рассмотрим более подробно.

Требования к штробам

Электрическую проводку лучше всего прокладывать в стене, закрывать штукатуркой и чистовой отделкой. Чтобы выполнить такие работы правильно, следует учитывать нормы СНиП и соблюдать требования, которые предъявляются к таким коммуникациям:

• Составлять схему нужно с минимальным количеством поворотов.
• Штробы следует нарезать параллельно основным элементам конструкции – только по горизонтальным и вертикальным линиям. Отклонение допускается, если работы ведутся на мансарде с параллельно наклонными поверхностями.
• Ширина и глубина борозды должна быть не более 25 мм, провода в нее должны укладываться полностью, не создавая выступающих участков. Если для монтажа предполагается использовать трубки, то можно увеличить параметры. Длина штробы не должна превышать 3 метров.
• Обязательно следует соблюдать отступы. Расстояние от плиты перекрытия должно быть на уровне от 15 до 40 см, от углов, оконных и дверных проемов – 10 см, от газовых труб – от 40 до 50 см.
• Не допускается штробление по горизонтальным швам в несущих стенах, запрещается перерезать арматуру.

Инструмент для выполнения работ

Выбор инструмента для нарезания штроб зависит от материала стен. Для бетона используют перфоратор и угловую шлифмашинку. Для кирпича – штроборез.

Молоток и зубило

Если нужно сделать небольшие канавки в оштукатуренной поверхности, можно использовать ручной инструмент. Такой способ является трудоемким, поэтому применяется при незначительном объеме работ. Для бетонных или кирпичных стен он не подходит. Работы выполняются в таком порядке:

• по намеченному краю делается выемка;
• поперек борозды прорезается полоса и молотком пробивается канавка на 10 мм.

Штроба с помощью зубила и молотка получается достаточно грубой.

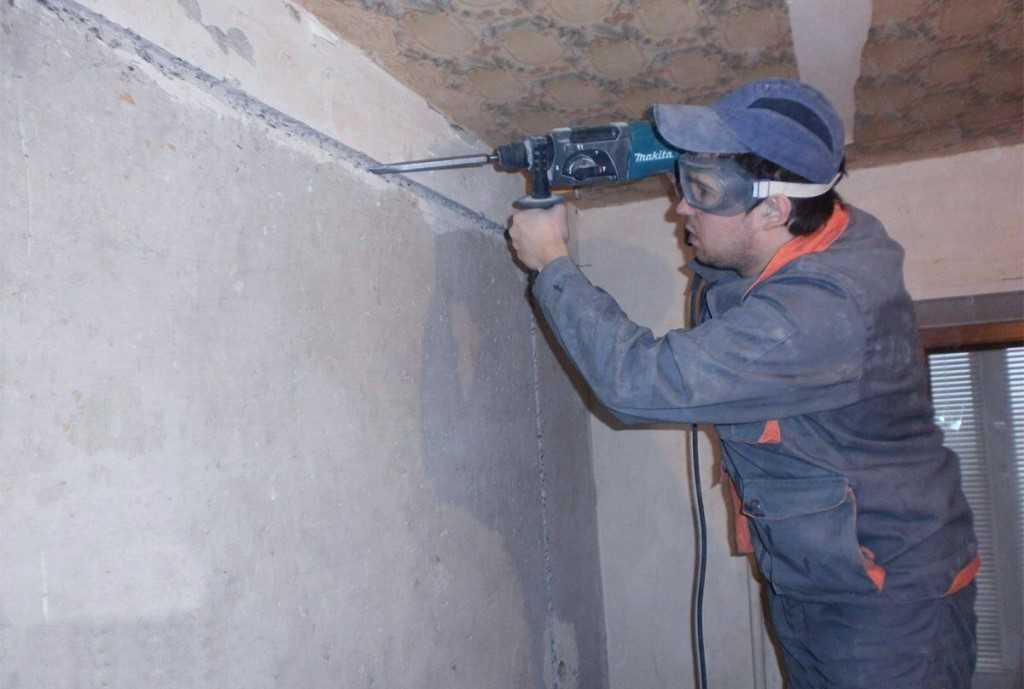

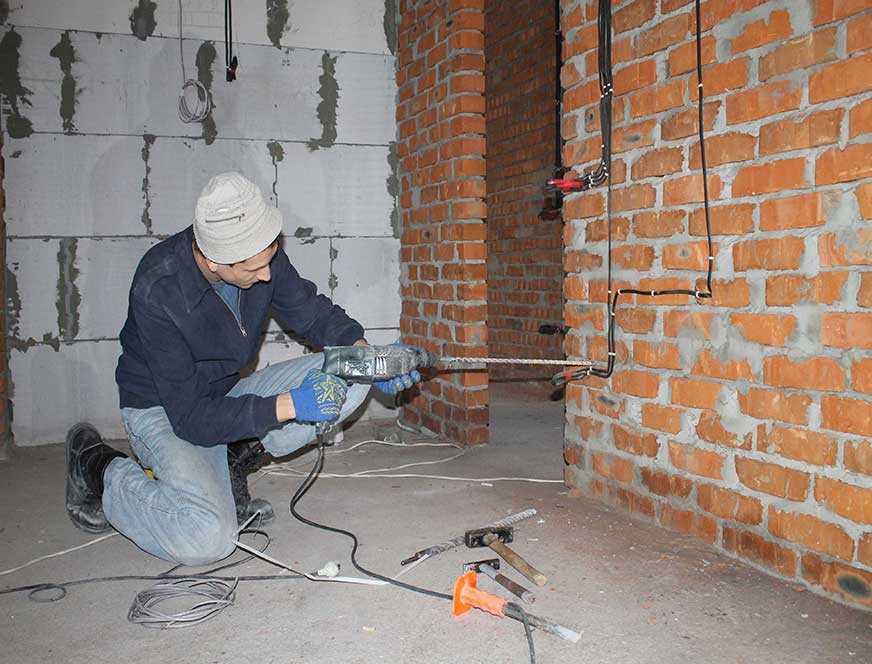

Перфоратор с насадкой

Для нарезки канавок в бетоне применяют перфоратор со сверлом и насадкой «лопатка». С ее помощью можно удобно выдолбить длинное углубление. На участок наносится разметка, вдоль которой делают отверстия с шагом в 1,5 см и глубиной 2,5 см.

С помощью ударного инструмента можно достаточно быстро и точно подготовить канавку под проводку. Но, ее края при этом получаются не очень ровными. Если нужно сделать углубление под монтаж розетки, разметку делают «штыком», а потом дорабатывают «лопаткой».

Болгарка

Сделать точную нарезку в бетонной поверхности можно с помощью болгарки, оснащенной диском с алмазной крошкой. На первом этапе делают разметку – проводят две линии, расстояние между которыми должно равняться ширине канавки. По линиям производится рез алмазным кругом, материал между ними удаляется перфоратором или ручным инструментом. При таком способе образуется много пыли, для удаления которой следует использовать пылесос.

Штроборез

С помощью профессионального инструмента можно сделать аккуратную и ровную борозду с точным соблюдением нужных параметров. В отличие от болгарки штроборез имеет два круга с абразивным напылением, расстояние между которыми регулируется.

Глубина прохода фиксируется. Также он оснащен специальным приспособлением, которое улавливает пыль и твердые частицы стройматериала. Этот инструмент целесообразно использовать в условиях масштабного строительства, стоимость погонного метра его работы выше по сравнению с другими способами.

Технологии и особенности штробления стен

Несмотря на разные технические характеристики применяемых инструментов, технология штробления практически одинакова во всех случаях. Скорость подготовки борозд зависит от вида стройматериала. Быстрее всего можно нарезать канавки в штукатурке или пористых блоках, более трудоемкой является прокладка штроб в бетоне и кирпиче.

До начала работы составляется план, на котором отмечают маршрут прокладки кабеля, розетки, светильники, выключатели. Такую же схему переносят на стены.

Маршрут, по которому будет прокладываться кабель, а также все точки сверления проверяют на наличие старой электропроводки. При наличии проводов или металлических элементов план корректируют. После этого выполняют основные работы. На первом этапе делают полости под розетки и распределительные коробки, потом их соединяют бороздами.

Штробление стен с применением разного инструмента имеет особенности, которые следует учитывать:

• кирпич и бетонная структура могут содержать полости и небольшие камни, поэтому использовать угловую шлифмашинку следует аккуратно, чтобы не потерять управление;
• при сверлении дрелью используют сверло с самым большим диаметром, для контроля глубины на нем делают отметку изолентой;
• в плите перекрытия, которая является основанием пола, нарезать штробы нельзя, прокладывать коммуникации возможно в бетонной стяжке;
• для монтажа кондиционера нарезают канавки шириной 6 см, глубиной 5 см, в которые можно уложить кабели, трубки с теплоизоляцией и гофрированной трубки для отвода влаги.

Как установить электропроводку в стены ICF

Присоединяйтесь к техническому директору BuildBlock Мике Гарретту, который покажет вам несколько быстрых и простых способов прокладки электропроводки в стенах ICF.

Расшифровка видео:

Привет, я Мика Гаррет из BuildBlock Building Systems, и сегодня мы собираемся показать вам, как монтировать электрические коробки. Мы рассмотрим некоторые инструменты и покажем вам несколько советов и приемов, которые сделают установку быстрой и легкой.

Во-первых, вам понадобятся электрические коробки. Возможно, вы захотите использовать пластиковые коробки, один из лучших стилей — с фланцем сбоку. Или вы можете использовать металлические ящики. Это стиль, который вы можете установить непосредственно на бетон. Оба хороши и эффективны, вопрос лишь в том, как их установить.

Одним из инструментов, которые можно использовать для быстрой и эффективной работы, является горячий нож, который позволяет очень быстро и эффективно вырезать пенопласт. Вы также можете просто захотеть использовать простую ручную пилу. Это может сделать все, что может сделать горячий нож, просто требуется немного больше грубой работы. Вы также можете подумать о покупке электрической бензопилы. Вы можете найти их в своем крупном магазине, в магазине Do It Best, в LBM. Это покупка на сумму около 50 долларов, которая значительно ускорит вашу работу.

Итак, здесь мы будем монтировать пластиковую коробку. Я собираюсь поставить это прямо рядом с настоящей паутиной. И вот я как бы нарисовал, куда пойдет эта коробка. Я измерил это так, чтобы основание этой коробки находилось примерно между 12 и 13 дюймами, а затем мы прорежем. В этом разделе мы нарисовали это немного слишком высоко, так что это просто ошибка. Здесь мы будем вырезать коробку.

Этот довольно недорогой инструмент позволяет нам делать простые вырезы на самой стене. Что я собираюсь сделать прямо здесь, так это то, что я собираюсь разрезать прямо рядом с этой перемычкой, чтобы фланец можно было установить прямо на эту перемычку. Нагрев занимает всего секунду, и вы видите, что здесь начинает нагреваться. Это делает очень простым просто вставить этот нож и вырезать прямо там, где я уже отметил, и это очень быстро и просто вырезать эти коробки.

Итак, теперь у нас есть этот вырез, теперь я могу взять простой рычаг и вытащить его. Вы также заметите, что иногда здесь, на межблочном соединении, торчит немного бетона. Я могу взять простой инструмент, подобный этому, и выбить его молотком, и это позволит мне установить коробку чуть более заподлицо здесь, сзади, если мне нужно.

Итак, коробка готова к установке. Итак, в этом случае мы собираемся установить металлическую коробку, и я собираюсь вырезать ее горячим ножом. Видите, это просто идет прямо туда, очень легко вырезать это. Теперь, если у вас нет горячего ножа, вы также можете использовать обычную ручную пилу, которую вы можете вырезать так же, как и все остальное, убедитесь, что вы дошли до задней части стены, там вы можете видеть, что это не займет слишком много времени, чтобы отрезать один из них. Я возьму здесь рычаг, ослаблю его и потяну прямо вперед.

И мы немного тугие, так что мы просто вытащим немного этой пены здесь, сверху.

Я ставлю свою коробку на место, а затем, что я собираюсь сделать, используя дрель и сверло по камню, я собираюсь просверлить отверстие в задней части. Я хочу убедиться, что я хороший и на уровне здесь. Я получил коробку именно там, где я хотел, и теперь моя коробка красивая и надежная.

Итак, я возьму электрическую бензопилу, чтобы перепилить свои электрические пазы с коробки на коробку. Я буду резать прямо здесь, на межсоединении, потому что это место, где нет паутины. Бензопила делает это быстро и легко, позволяя мне разрезать это и пройти весь путь от коробки к коробке.

Итак, теперь у нас есть погоня, перерезанная от одной электрической коробки к другой. Это то место, куда я теперь могу вставить электрический провод, и это соответствует требованиям к глубине, требуемым большинством строительных норм и правил. Так что я могу взять свой провод и вставить его прямо сюда. Поместите его обратно здесь, а затем, чтобы закрепить его на месте, я могу время от времени капать немного пены, чтобы убедиться, что этот провод не выйдет из своего места, и вы можете видеть, что он соединяется на всем протяжении от коробка к коробке и крепится к стене здесь, где теперь может спуститься провод.
