Как сделать перемычки над окнами в доме из газобетона: Перемычки над окнами в доме из газобетона: виды, глубина опирания, монтаж

Перемычки над окнами в доме из газобетона: виды, глубина опирания, монтаж

На этапе строительства дома из газобетонных блоков требуется дополнительное усиление дверных и оконных проемов. Это необходимо для укрепления всей конструкции, предотвращения образования на стенах здания трещин или других недостатков, которые могут обнаружиться при дальнейшей эксплуатации. Для этой цели используются различные виды строительных перекладин, различающиеся стоимостью, быстротой и удобством монтажа, долговечностью. Перемычки над окнами в доме из газобетона решают множество насущных проблем, однако перед их использованием следует ознакомиться с некоторыми нюансами и важными характеристиками.

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

• высокая скорость производства работ;
• небольшая масса;
• четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
• отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

• перед укладкой желательно со всех сторон покрыть уголки краской;
• для фиксации профили скрепляют проволочной стяжкой или сваркой;
• уголки не выступают из стены, их монтируют в газобетон;
• перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Глубина опирания

Для надежности всей конструкции очень важно правильно рассчитать такие параметры как площадь опирания, длина и ширина укрепляющих изделий. Эти составляющие определяются исходя из ширины оконного отверстия, а также из высоты кладки над ним. Глубину опирания перемычек на газобетонную стену или минимальную длину заведения в кладку определяем в зависимости от их вида. Самыми популярными вариантами являются:

1. Армированное изделие из высокопрочного ячеистого бетона при длине проема до 174 см. Если приспособление применяется для несущей конструкции, тогда минимальное значение опирания составляет 25 см.
2. Железобетонное изделие. Для оконного отверстия шириной до 300 см, несущая U-образная перемычка заводится в кладку на 25 см, монолитная конструкция для проема до 200 см заводится на 35 см. Второй вариант, в отличие от первого, требует дополнительного наружного утепления.
3. Из металлических элементов. При ширине оконного отверстия до 200 см заводится в кладку на 20 см. Обязательно утапливать в стену.


Вариант без перемычек тоже применяется на практике. Для реализации задуманного нужно соблюсти несколько требований:

1. Ширина оконного отверстия не превышает 120 см.
2. Высота кладки над коробкой составляет не более 2/3 ширины проема.
3. Устраивается временная опалубка.
4. Над укреплением осуществляется армирование нескольких рядов.
5. Пустоты заполняются клеем для газобетона.

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
3. Проклеиваются все швы, в том числе и горизонтальные.
4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
7. После высыхания бетона, убираем доски и подпорки.


Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство. Сроки зависят от того, в какое время года производится стройка, от погодных условий, температуры и влажности воздуха. При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т. д.),
3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
4. С наружной части стены закрепляем утеплитель.
5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
6. Опалубка заливается раствором М200, М300.
7. Состав следует утрамбовать и выровнять.
8. Снимаем элементы опалубки после высыхания раствора.


Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
3. Убеждаемся, что изделие упирается на стены.
4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков. Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия.

Перемычки для газобетонных блоков: виды и установка

Многие не слишком квалифицированные специалисты применяют для создания проемов в стенах железобетонные перемычки. Но ведь на сегодняшний день у многих производителей газобетонных ячеистых материалов в ассортименте присутствуют газобетонные перемычки. Их использование для создания проемов делает работу гораздо легче, внешний вид остается более эстетически приятным, не нарушает теплоизоляцию возведенной коробки. А порой можно и вовсе отказаться от применения от таких изделий. В данной статье мы разберем все тонкости использования перемычки из газобетона.

Для чего используют?

Кладки над проемами разного типа испытывают сильное давление не только в период возведения строения, но и во время последующей эксплуатации. Обычно, чтобы равномерно распределить нагрузки на дверные либо другие проемы, выполняется установка арматурных прутьев посредством штробореза, но только так, чтобы прут вошел в паз. Последний наполняют смесью, а внутрь паза кладут прут, но таким образом, чтобы его конец торчал не более чем на 30 сантиметров.

Деревянные коробы для дверей и других видов проема газобетонных зданий делают без пазов. После того как были изготовлены бруски необходимых размеров, пазы откладывают, также как и четверти. На окончаниях бруса делают отверстия по форме шипов. Потом все это собирают в короб. Довольно часто брус внизу делают цельным, без отверстий.

Процесс строения дверей во многом подвластен применяемым перемычкам. Если необходимо применение коробов для необычных проемов, то их размещают в проем и закрепляют при помощи болтов либо гвоздей. Швы короба обрабатывают либо пеной, либо минеральной ватой. Монтаж изделий над дверными либо оконными проемами – это довольно сложный процесс, который обязывает быть внимательным, собранным. Также немаловажным является соблюдение всех тонкостей технологического процесса.

Какие бывают перемычки?

U-образные изделия для газобетонного ячеистого строительного материала

Это особый вид ячеистых, которые необходимы для выполнения армопояса внутри стен из газобетона. Материалы такого типа помогают распределить нагрузку, которая поступает от плит перекрытия.

Блоки производят на особом оборудовании, на котором перемычка газобетонная склеивается. У них масса достоинств, в отличие от других методов армирования. Благодаря им можно значительно сократить сроки по возведению дома. Также они помогают удержать тепло внутри подобной конструкции.

Из армированного газобетона

Перемычка из газобетонной смеси данного типа используется для перекрытия проемов коробки, которая возведена из ячеистых бетонных блоков различных зданий, как жилых, так и общественных. Используют обычно в несущих стенах дома до четырех этажей, однако их высота не должна превышать 17 метров. Если она не является несущей, то их применение не ограниченно высотой.

Железобетонные

Это изделия, которые изготавливают из тяжелой бетонной смеси и арматурных прутьев. Применяют в качестве перекрытий в дверях, также часто применяется в возведении ограды и других различных типах строительства, где их можно практически использовать. Основное их достоинство – это невысокая цена. Недостатками стали их большая теплопроводность и большая масса.

Деревянные материалы в блоках

Чаще всего их используют в зданиях, изготовленных из дерева, реже – в домах из кирпича либо ячеистых бетонных материалов. Однако и в бетонных зданиях обязательно в таком случае должны быть потолки с деревянным перекрытием. Дерево обязательно должно быть сухим и пропитанным антисептиком. Преимущества в таких перемычка в том, что они мало весят, стоят и обладают высоким теплосохраняющим свойством. Их минусами является склонность к загниванию, деформация размера при влиянии различных внешних факторов.

Металлические прокатные профили

Металлическую перемычку можно охарактеризовать свойством обладание немалыми несущими свойствами. Перемычку такого типа не слишком охотно применяют из-за ее недостатков. Главные из них – это предрасположенность к коррозии метала и надобность дополнительного утепления.

Если необходимо выполнить перекрытие большого пролета, то используют двутавр. Перемычки для установки между данными строительными материалами производят из двух двутавров, но обязательно необходимо не забыть положить между ними утеплитель. Протяженность опирания на возведенную коробку с обеих сторон проема должна быть равна приблизительно 20 сантиметрам. Отдельные строители советуют высчитывать протяженность опирания с помощью приложения половины высоты перемычки 16 сантиметров. Впрочем, это относится к перемычке любого типа изготовления.

Установка

Армированные

Перемычка из газобетона такого типа отличается крепостью из-за объемного стального каркаса. Благодаря использованию подобных перемычек в период строительства газобетонными изделиями, выходит наилучшая основа для декорирования. Подобная перемычка газобетонная используется как балка на один пролет, который получает давление по всей своей протяженности. Чтобы в итоге получить подобную перемычку необходимого размера, необходимо выполнить несколько операций:

• Для начала перемычка газобетонная должна быть поднята на необходимый уровень. Ее установка должна быть только стрелкой вверх. Опорная глубина должна равняться 30 сантиметрам, ширина должна быть как блок, а высота – равняться высоте нескольких таких изделий. Разрешается использование в газобетонном проеме сразу двух перемычек. Основания оконных проемов выполняется лишь монолитными изделиями.
• В местах опирания и между собой, материалы склеиваются раствором. Категорически запрещается изменять изделие, каким либо способом, так как это ведет к таким последствиям – ухудшение теплоизоляции, деформирование изделия.
• Следующая перемычка газобетонная укладывается вплотную к ранее установленной, при содействии резинового молотка.
• Поверхность обязательно подлежит выравниванию посредством использования рубанка.
• Итоговый этап это ожидание просыхания бетонной смеси.

U-образные изделия

U-образные блоки устанавливаются над окном либо дверью в четком, определенном порядке:

• Установка U-образные материалов большей частью к наружной части возведенной коробки на предварительно сделанное основание глубиной около 2 метров. Если изделия монтируются над проемом, то временные подпорки делаются до их укладывания. Чтобы избежать прогиба изделия, опоры проема обязаны быть прочными.
• Проемы обязательно следует проклеивать. Швы между блоками проклеиваются специальным раствором.
• Периодически стоит проводить контроль ровности укладывания перемычек при помощи специального строительного уровня.
• Чтобы проем был выполнен как следует, обязательно нужно сделать армирование. В полученное углубление устанавливается арматурный прут так, чтобы он перекрывался бетоном вокруг себя.
• Далее происходят работы по теплоизоляции.
• В области изделия проем необходимо смачивать водой.
• Углубление блока наполняются специальной бетонной смесью.
• Поверхность бетона выравнивается.
• В конце всех операций удаляются временные подпорки, но только лишь после полного засыхания бетона.

Металлические

Самым оптимальным вариантом при укладывании ячеистых блоков является использование четырех металлических уголков, а не двух. Желательно, чтобы изделия налегали на коробку примерно на 30 сантиметров. Использование перемычек данного типа довольно сложное. Процесс монтирования металлических перемычек состоит из:

• выбор необходимой высоты;
• монтаж арматурных прутьев;
• монтаж опалубка;
• укрепление опалубка;
• укрепление арматурных прутьев;
• заливание арматурных прутьев бетоном.

Необходимые инструменты

• резиновый молоток;
• ковшик;
• штроборез;
• терка;
• каретка;
• ножовка газобетонная;
• рубанок;
• рулетка;
• строительный уровень;
• кельма;
• трапеция;
• шпатель;
• ведро;
• растворосмеситель;
• промышленный миксер;
• перчатки.

Применение перемычек даст вам возможность улучшить теплоизоляцию, укрепить дом и достичь качественной однородной поверхности возведенной коробки.

Перемычки над окнами в доме из газобетона

Минимальная рекомендованная ширина простенков между двумя проемами в несущей стене из газобетона составляет 60 см. Если требуется меньшая ширина простенка, его можно выполнить из кирпича, либо из газобетонных блоков с вертикальным армированием. Вертикальное армирование может быть выполнено на основе О-блоков (с круглым отверстием) либо путем прорезания вертикального паза у грани проема с последующим замоноличиванием армированной опоры-стойки, арматурный каркас которой заанкерен в перекрытие или фундамент и в надпроемную монолитную железобетонную балку. Смотрите схему ниже:

Минимальные размеры простенков между соседними проемами в несущих стенах и вертикальное армирование простенков.

Более точный расчет несущей способности простенков из газобетонных блоков следует выполнять по требованиям главы 9 СТО НААГ 3.1–2013 «Расчет кладки из блоков по несущей способности».

Наиболее правильными с точки зрения сохранения теплоизоляционных свойств наружных стен дома из газобетона является выполнение перемычек над оконными или дверными проемами из специальных газобетонных изделий: армированных газобетонных перемычек марки по плотности D700 и монолитных железобетонных перемычек в несъемной опалубке из U-образных газобетонных блоков плотности D500.

Использование армированных газобетонных перемычек являются самым нетрудоемким способом перекрыть проем шириной до 174 см (производитель H+H). При относительно невысокой цене армированных газобетонных перемычек (от 1600 руб до 3200 руб за изделие) их существенным недостатком является большой вес (от 90 до 220 кг), что обуславливает необходимость использования в строительстве подъемной техники. Такие перемычки выпускаются толщиной от 20 до 40 см. Для опирания армированных газобетонных перемычек на кладку из газобетона не требуется устраивать монолитных разгрузочных площадок из раствора как для тяжелых железобетонных перемычек. Схема монтажа армированной газобетонной перемычки показана на рисунке ниже (вариант А). Перемычка над проемами должна иметь длину опоры на кладку не менее 25 см. Более толстая стенка U-блока должна быть обращена на улицу. Собирается несъемная опалубка из U-блоков на временной стабильной опоре (опалубке) только с использованием клея для газобетона.

На схеме Б выше показан вариант устройства монолитной железобетонной перемычки на основе несъемной опалубки из U-образных газобетонных блоков. Такое конструктивное решение позволяет перекрыть проемы шириной до 3 метров, что уступает только показателям перемычки в виде монолитной железобетонной балки из тяжелого бетона. В отличие от перемычки из армированного газобетона перемычка на основе U-блоков не требует применения подъемной техники. Однако такая технология требует больше подготовительной работы и большего количества технологических операций по изготовлению перемычки. Армируется перемычка в U-образных блоках пространственным каркасом из арматуры класса А400-А500 d12-d16. В U-блоках шириной 20 см с лотком шириной 12 см допустимо армирование двумя стержнями арматуры (верхним и нижним). Во всех блоках с шириной лотка более 15 см требуется армирование четырьмя стержнями арматуры (два верхних и два нижних — требование пункта 8.3.7 СП 52-101-2003) с поперечной конструкционной арматурой с шагом не более 40-50 см. Длина опорной части U-блока должна составлять 25 см.

При ширине проема в стене из газобетонных блоков до 1,2 метров при выполнении условия высоты сечения кладки над проемом более 2/3 ширины проема допускается устройство проемов без перемычек. В этом случае ряды кладки укладываются над проемом по временной стабильной опалубке только на клее для газобетона. Опционально возможно использование конструктивной арматуры для армирования рядов газобетонных блоков над проемом. В этом случае используется арматура d6-d8 или более с заведением концов арматуры за проекцию грани проема на 50 см с анкеровкой концов арматуры Г-образным углом.

Монтаж перемычек над окнами в доме из газобетона – секреты современного мастера

На этапе строительства дома из газобетонных блоков требуется дополнительное усиление дверных и оконных проемов. Это необходимо для укрепления всей конструкции, предотвращения образования на стенах здания трещин или других недостатков, которые могут обнаружиться при дальнейшей эксплуатации. Для этой цели используются различные виды строительных перекладин, различающиеся стоимостью, быстротой и удобством монтажа, долговечностью. Перемычки над окнами в доме из газобетона решают множество насущных проблем, однако перед их использованием следует ознакомиться с некоторыми нюансами и важными характеристиками.

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

• высокая скорость производства работ;
• небольшая масса;
• четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
• отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

• перед укладкой желательно со всех сторон покрыть уголки краской;
• для фиксации профили скрепляют проволочной стяжкой или сваркой;
• уголки не выступают из стены, их монтируют в газобетон;
• перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Глубина опирания

Для надежности всей конструкции очень важно правильно рассчитать такие параметры как площадь опирания, длина и ширина укрепляющих изделий. Эти составляющие определяются исходя из ширины оконного отверстия, а также из высоты кладки над ним. Глубину опирания перемычек на газобетонную стену или минимальную длину заведения в кладку определяем в зависимости от их вида. Самыми популярными вариантами являются:

1. Армированное изделие из высокопрочного ячеистого бетона при длине проема до 174 см. Если приспособление применяется для несущей конструкции, тогда минимальное значение опирания составляет 25 см.
2. Железобетонное изделие. Для оконного отверстия шириной до 300 см, несущая U-образная перемычка заводится в кладку на 25 см, монолитная конструкция для проема до 200 см заводится на 35 см. Второй вариант, в отличие от первого, требует дополнительного наружного утепления.
3. Из металлических элементов. При ширине оконного отверстия до 200 см заводится в кладку на 20 см. Обязательно утапливать в стену.


Вариант без перемычек тоже применяется на практике. Для реализации задуманного нужно соблюсти несколько требований:

1. Ширина оконного отверстия не превышает 120 см.
2. Высота кладки над коробкой составляет не более 2/3 ширины проема.
3. Устраивается временная опалубка.
4. Над укреплением осуществляется армирование нескольких рядов.
5. Пустоты заполняются клеем для газобетона.

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
3. Проклеиваются все швы, в том числе и горизонтальные.
4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
7. После высыхания бетона, убираем доски и подпорки.


Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство. Сроки зависят от того, в какое время года производится стройка, от погодных условий, температуры и влажности воздуха. При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
4. С наружной части стены закрепляем утеплитель.
5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
6. Опалубка заливается раствором М200, М300.
7. Состав следует утрамбовать и выровнять.
8. Снимаем элементы опалубки после высыхания раствора.


Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
3. Убеждаемся, что изделие упирается на стены.
4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков. Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия.

Способы выполнения перемычек для газобетонных блоков над окнами и дверьми

Грамотное выполнение армирования строений из газобетона является залогом долговечности возводимой конструкции, а также позволяет предотвратить появление трещин и деформаций в процессе всего периода эксплуатации.

Армированные элементы применяются при необходимости повысить уровень прочности стен из газосиликата в условиях коттеджного и частного малоэтажного строительства. Перемычки для газобетонных блоков устанавливаются при обустройстве всех оконных и дверных проемов. Это помогает распределить нагрузки от перекрытий и исключить появление трещин в оконной зоне.

Заводские решения

Технология применения перемычек в частном домостроительстве имеет несколько принципиальных отличий от монтажа, принятого в современном и массовом строительстве с использованием ячеистых газобетонов. В настоящее время используется несколько видов перемычек, которые отличаются конструктивными особенностями и правилами применения.

Готовый вариант армированной газосиликатной перемычки по ГОСТ

Стрелки на элементе указывают правильное направление выполнения монтажа.

Основными преимуществами являются:

• правильно армированные газобетоны не растрескиваются, не «плывут» и не разрушаются в процессе длительной эксплуатации;
• газобетонные перемычки относятся к высокопрочным конструкциям с малым весом, не оказывающим дополнительной нагрузки на возведенные стены и фундаментное основание;
• ячеистая структура газобетонной перемычки идентична структуре строительных блоков, поэтому не вызывает снижения показателей тепловой эффективности, и в результате не потребуется выполнять дополнительное утепление.

Основные размеры газосиликатных перемычек:

• Высота — 124 мм;
• Ширина — 115 мм, 150 мм, 175 мм;
• Длина — 1300-3000 мм.

Уточняйте на сайте производителей.

Конструкция из U-блоков

В приведенной по ссылке статье представлена информация о выпускаемых размерах этих элементов и о способе самостоятельного изготовления.

Железобетонные перемычки

По теплопроводности бетон заметно уступает газосиликату.

Если планируется утепление стен дома минеральной ватой, то эти балки использовать можно.

Но для стен без утеплителя железобетон будет являться мостиком холода.

В этом случае перемычки из газобетона, предложенные в первом варианте, смотрятся лучше.

Глубина опирания и максимальная длина проема

В зависимости от конструкционных особенностей может варьироваться как технология монтажа, глубина опирания перемычек на газобетонные блоки, так и основные правила эксплуатации.

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники.

• при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
• при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.

Устройство армированных перемычек

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования.

• подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
• при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
• на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

Устройство на уголках или арматурных стержнях

Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал.

• стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
• минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
• уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
• металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.

Вот ещё вариант:

Советы и рекомендации

Важно помнить, что если длина проема не превышает 1,2 метра, а высота менее двух третей от ширины, то наиболее удобным вариантом устройства станет перемычка из стандартных блоков без применения дополнительных крепежей. Блоки нужно укладывать с использованием съёмной временной опалубки и специального клея для ячеистых газобетонов. Боковые элементы в этом случае заглубляются в стену минимум на 115 мм.

Дополнительным усилением может стать армирование расположенных над проёмом рядов. Оптимальное сечение используемой арматуры составляет примерно 6-8 мм. Концевая часть заводится за границы проема на 0,5 м с двух сторон кладки. Концам нужно придать Г-образную форму и анкеровать их в кладку газобетонных блоков.

Полезное видео

Вот так можно смонтировать качественную правильную перемычку и обойтись без покупки заводских изделий:

Какие перемычки лучше подходят для газобетонных блоков?

Вопрос о том, перемычки какого вида (надоконные либо надпроёмные) и когда используются при постройке дома, не так прост. Большинством самостройщиков при перекрытии стенного проема обычно используются самодельные перемычки из бруска, монолитов и железобетонных конструкций с применением стального уголка. Но на сегодняшний день крупными компаниями, производящими газобетонные изделия, предлагаются решения, облегчающие и убыстряющие работы по строительству дверных и оконных проемов, а в ряде случаев позволяющие и вовсе избежать присутствия таких конструкций.

Разновидности

В первую очередь разберемся, каким образом выбирают перемычки для оконных и дверных проемов. Это решают в зависимости от наличия материалов и размеров пролётов, которые перекрывают. Самое значительное расстояние можно перекрыть с помощью монолитных балок из железобетона. Несъемная опалубка для них обычно изготавливается из U-образных блоков из газобетона.

Надпроёмные виды кладок постоянно подвергаются значительному давлению как в процессе строительства стен, так и при дальнейшей эксплуатации здания. Как правило, для равномерного распределения нагрузок выполняют установку арматурного прута с помощью штроборезов таким образом, чтобы обеспечить вхождение прутов в пазы. Последние наполняются раствором, а прут укладывают в него таким образом, чтобы снаружи оставалась часть прута длиной 30 см.

Применение уголков из стали никак не регламентируется ГОСТами или правилами строительства зданий из газобетона, зато оно популярно среди самодеятельных строителей.

Чтобы максимально сохранить свойства, не допускающие утечки тепла через наружные стены газобетонного здания, можно выполнить перемычку над окном либо дверным проемом при помощи одного из газобетонных специзделий: либо армированными газобетонными перемычками D700, либо монолитными железобетонными перемычками в несъемных опалубках из газобетона.

Если ячеистость структуры конструкции из газоблоков будет совпадать со структурами материала строительного газоблока, то эта схожесть не вызовет понижения эффективной теплоёмкости. В итоге не нужно будет дополнительно утеплять стену и кладку.

Еще одним приемлемым решением, которое поможет перекрыть расстояние в 3 м, может быть обустройство монолитной структуры из железобетона, залитой с применением неразборной опалубки из блоков U-формы. Их прочность может уступать лишь конструкциям типа монолитной балки из железобетона.

Подъемная техника для монтажа U-блочных перемычек не требуется, но нужны усилия для большего объёма подготовки, а также чтобы изготовить такую перемычку, потребуется больше времени и сил.

При армировании конструкции в блоке U-формы при помощи пространственного арматурного каркаса (U-блоки с размерами 20 см в ширину с лотком, имеющим ширину в 12 см) допускается использование двух арматурных стержней (верхний и нижний). Все блоки с размерами по ширине лотков от 15 см армируют с помощью четырёх арматурных стержней (2 верхние и 2 нижние). При этом необходимо наличие поперечных арматурных связок с расстоянием между ними в 40–50 см.

Если стенной проем в газобетонной стене не шире 1,2 м, а условие отношения высоты к ширине проема равно 1 к 2/3, то проём можно устраивать без перемычки совсем. При такой конструкции каждый ряд укладывают, применяя временную стабильную опалубку, используя исключительно клей для газобетонных блоков.

Также можно использовать конструктивную арматуру, чтобы армировать газобетонные блоки выше проёма. Здесь допустимо использование арматуры d6d8 либо толще, заводя ее концы за проекции граней на 50 см, анкеруя концы под Г-образными углами.

При несоблюдении этой пропорции (1 к 2/3) из-за нехватки высоты, необходимо использовать рядовую ненесущую перемычку полкой вниз (если проем менее 2 м) либо стальной уголок (если проем менее 1,2 м).

Возможно, применение уголка, у которого ширина полки меньше, чем те, что описывают в справочниках (11 см), или уголка проема шире 1,2 м. Надо заметить, что подобное применение будет некондиционным, и если сделать его своими руками, это останется на усмотрение строителя.

Особенности, которые необходимо иметь в виду, если планируется строительство поддерживающей конструкции (перемычки) проема из стального уголка:

• стальной уголок необходимо окрашивать поверх ржавчины с обеих сторон;
• в этом случае минимальная длина опирания уголка на газобетон должна составлять 20 см;
• друг с другом уголки скрепляются лентой из стали/сварным методом/ стяжками из проволоки;
• их необходимо утапливать в газобетонный блок заподлицо;
• при наличии в планах оштукатуривания стены в будущем – используйте штукатурную сетку, чтобы его обернуть.

Конструкции из железобетонных монолитов позволяют перекрывать самые широкие расстояния. Пропорция расчета следующая: 1 к 20. Расчет с более высокой степенью точности для надоконных и наддверных перемычек и газоблочных простенков необходимо производить в соответствии с гл. 9 СТОНААГ3.1–2013.

Армируются перемычки из железобетона так же, как и ЖБ балка: 4–6 арматурных стержней d-12 и толще с поперечными арматурными хомутиками через полметра.

Минимум длины опирания ЖБ балки на газобетон должен быть не менее 35 см. Зону опоры ЖБ конструкций такого типа обязательно следует усиливать при помощи обустройства разгрузочной опоры, используя сетку из арматуры в растворном слое либо слоях клеев для газобетона при толщине, по крайней мере, в 1,5 см.

Надпроемные железобетонные перемычки отливаются в стабильной разборной опалубке, время удаления который определяют, замеряя уровень температуры воздуха в месте проведения работ. Конструкции такого типа могут заглубляться на толщину слоя утеплительного материала, который в обязательном порядке будет использоваться для утепления так называемых мостиков холода. «ЭкстПолиС» обычно приклеивают к структурам подобного типа разного сечения с различными клеями для газоблоков и закрепляют с помощью тарельчатых дюбелей.

Дополнительно в ряде случаев рекомендуется установка неразборных элементов, используя листы теплоизоляции типа «ЭкстПолиС».

Конструкционные особенности дают возможность выбора вариантов применения технологии при монтаже, длины части опирания перемычек на газобетонную стену, а также основных правил их использования.

Глубина опирания

Данный параметр, как правило, зависит от типа перемычек.

• Несущая конструкция из газобетона с армированием: максимальный проём – 1 м 75 см, глубина опоры – 25 см. Дополнительного утепления не требуется.
• Несущие железобетонные конструкции с неразборной опалубкой из U-блочных конструкций: максимальный проём – 3 м, глубина опирания на кладку – 25 см. Дополнительного утепления не требуется.
• Монолитные несущие конструкции из железобетона. Должны соответствовать длинам балок – 35 см. Требуется дополнительное утепление. Выполняется армирование – 1 м 20 см. Арматура выступает за габариты проёма на 50 см. Рекомендуется осуществления рядового армирования выше проёмов.
• Монолитные ненесущие железобетонные конструкции 200 см 35 см: максимальный проём – 1 м 20 см, глубина опирания на кладку – 20 см. Требуется дополнительное утепление. Является ненесущей конструкцией с использованием в качестве основания металлического уголка. Необходимо заглубление в основании кладки.

Какие выбрать?

Так как монолиты из железобетона весят гораздо больше, а такое устройство легче, чем газоблок, чтобы оформить оконные и дверные перемычки, лучше выбирать газоблоки: они легче, их проще установить, а также они более выигрышны по своим теплоизоляционным качествам.

Тонкости монтажа

Газобетонные перемычки армированного вида отличаются прочностью по причине наличия каркаса из стали. Также из-за того, что используются подобные перемычки во время возведения стен из газобетона, получается оптимальная поверхность, которая впоследствии послужит целям декорирования.

Такие перемычки представляют собой однопролётную балку, получающую нагрузку на всю свою поверхность. Оптимальный вариант при укладке газобетона – это четыре уголка из стали, уложенные должным образом.

Рекомендуется налегание уголков на кладку на расстоянии около 30 см. Использовать перемычки такого вида – довольно сложное дело.

Процесс монтажа металлической перемычки проходит так:

• выбирается необходимая высота;
• монтируются арматурные прутья;
• выполняется монтаж опалубки;
• осуществляется укрепление опалубки;
• происходит укрепление прутьев из арматуры;
• выполняется бетонная заливка прутьев из арматуры.

Когда создается кладка над проемами, обязательно должна учитываться его ширина и высота. Эта информация будет очень полезна, когда будет рассчитываться конструкция. Если их монтаж произведен верно, это сильно повлияет на прочность всей конструкции.

О том, как сделать перемычки в стенах из газобетона, смотрите в видео ниже.

Оценка статьи:

Устройство перемычек в газобетонных стенах

Способы выполнения перемычек для газобетонных блоков над окнами и дверьми

Грамотное выполнение армирования строений из газобетона является залогом долговечности возводимой конструкции, а также позволяет предотвратить появление трещин и деформаций в процессе всего периода эксплуатации.

Армированные элементы применяются при необходимости повысить уровень прочности стен из газосиликата в условиях коттеджного и частного малоэтажного строительства. Перемычки для газобетонных блоков устанавливаются при обустройстве всех оконных и дверных проемов. Это помогает распределить нагрузки от перекрытий и исключить появление трещин в оконной зоне.

Заводские решения

Технология применения перемычек в частном домостроительстве имеет несколько принципиальных отличий от монтажа, принятого в современном и массовом строительстве с использованием ячеистых газобетонов. В настоящее время используется несколько видов перемычек, которые отличаются конструктивными особенностями и правилами применения

Готовый вариант армированной газосиликатной перемычки по ГОСТ

Готовые заводские газосиликатные (газобетонные) перемычки являются обычными балками из газобетона с прямоугольным сечением и внутренним каркасом в виде арматуры, покрытой специальным антикоррозионным составом.

Стрелки на элементе указывают правильное направление выполнения монтажа.

Основными преимуществами являются:

• правильно армированные газобетоны не растрескиваются, не «плывут» и не разрушаются в процессе длительной эксплуатации;
• газобетонные перемычки относятся к высокопрочным конструкциям с малым весом, не оказывающим дополнительной нагрузки на возведенные стены и фундаментное основание;
• ячеистая структура газобетонной перемычки идентична структуре строительных блоков, поэтому не вызывает снижения показателей тепловой эффективности, и в результате не потребуется выполнять дополнительное утепление.

Основные размеры газосиликатных перемычек:

• Высота — 124 мм;
• Ширина — 115 мм, 150 мм, 175 мм;
• Длина — 1300-3000 мм.

Уточняйте на сайте производителей.

Конструкция из U-блоков

Наиболее популярным вариантом является обустройство сборно-заливных перемычек над окнами в стенках из ячеистого газобетона с несъемной опалубкой на основе U-образных элементов.

В приведенной по ссылке статье представлена информация о выпускаемых размерах этих элементов и о способе самостоятельного изготовления.
[adinserter block=»3″]
U-образные перемычки являются сборными элементами. Они легко пилятся под необходимую длину с помощью ножовки по газобетону. В борозды изделий закладывается сварная арматурная каркасная конструкция, после чего монтаж производится над оконным или дверным проемом посредством деревянной опалубки. Железобетонные элементы изготавливаются с применением тяжелых смесей на основе бетонов и арматурных прутов.

Железобетонные перемычки

Эти заводские изделия представляют собой балки из бетона с арматурой внутри.

По теплопроводности бетон заметно уступает газосиликату.

Если планируется утепление стен дома минеральной ватой, то эти балки использовать можно.

Но для стен без утеплителя железобетон будет являться мостиком холода.

В этом случае перемычки из газобетона, предложенные в первом варианте, смотрятся лучше.

Глубина опирания и максимальная длина проема

В зависимости от конструкционных особенностей может варьироваться как технология монтажа, глубина опирания перемычек на газобетонные блоки, так и основные правила эксплуатации.

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана

• при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
• при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.
[adinserter block=»4″]

Устройство армированных перемычек

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования.

• подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
• при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
• на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

Устройство на уголках или арматурных стержнях

Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал.

• стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
• минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
• уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
• металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.

Вот ещё вариант:

Советы и рекомендации

Важно помнить, что если длина проема не превышает 1,2 метра, а высота менее двух третей от ширины, то наиболее удобным вариантом устройства станет перемычка из стандартных блоков без применения дополнительных крепежей. Блоки нужно укладывать с использованием съёмной временной опалубки и специального клея для ячеистых газобетонов. Боковые элементы в этом случае заглубляются в стену минимум на 115 мм.

Дополнительным усилением может стать армирование расположенных над проёмом рядов. Оптимальное сечение используемой арматуры составляет примерно 6-8 мм. Концевая часть заводится за границы проема на 0,5 м с двух сторон кладки. Концам нужно придать Г-образную форму и анкеровать их в кладку газобетонных блоков.

Полезное видео

Вот так можно смонтировать качественную правильную перемычку и обойтись без покупки заводских изделий:

Перемычки для газобетонных блоков: виды, монтаж

В статье рассказывается, как перекрыть оконные и дверные проемы в здании из газобетонных блоков и можно ли самостоятельно изготовить перемычку.

В сборном домостроении используют железобетонные материалы. В зданиях из газобетона целесообразно применять перемычки из этого же материала.

Виды перемычек из ячеистого бетона

Железобетонные конструкции холодные, и требуют дополнительного утепления. Газобетонные перемычки имеют те же теплотехнические показатели, что и стеновые блоки.

Для перекрытия технологических проемов, используют:

• Заводского изготовления;
• Сборные из U-образных элементов;
• Сборные с использованием металлического уголка;
• Монолитные.

Способ перекрытия зависит от длины конструкции. Для перекрытия более трех метров изготавливают монолитные балки. Ширину от 3 м до 1,2 м можно перекрывать балками из U-образных элементов.

Для проемов шириной 1,2 м и меньше, их можно не делать, если до верха стены не меньше 2/3 длины проема.

Сборные газобетонные перемычки

Заводской материал автоклавного твердения имеет высоту 20 или 25 см. Глубина опирания должна быть не меньше 250 миллиметров. Чтобы не нарушать высоту ряда, выпускаются доборные элементы.

Количество брусков, подбирают по толщине блока. Для стен толщиной 40 см, устанавливают два бруска по 15 см, и один — 10. Для стен 50 см, берут два бруска по 15 см и два по.

Таблица стандартных размеров:

Промышленностью производятся материал по — гост 31359 – 2007 «Бетоны ячеистые автоклавного твердения». Они имеют небольшой вес, и легко монтируются вручную на клеевой раствор.

Поверхность после установки их – ровная. Это облегчает отделочные работы. Их недостаток – высокая цена.

Обратите внимание! Газобетон быстро разрушается во влажной среде. Освобождайте материал от упаковки по мере их использования.

Устройство перемычки в несъемной опалубке

Применение U‑ образных элементов очень упрощает перекрытие проемов. Габариты U‑ блоков совпадают с размерами рядовых стеновых. Их монтаж ведется без использования грузоподъемных механизмов.

При установке сборных элементов используется стандартный клеевой раствор для газобетона. Утолщенная наружная стенка обеспечивает защиту от теплопотерь. Дополнительно по этой стенке укладывают утеплитель из минеральной ваты или пенопласта.

U‑ блоки – это сборные изделия, типоразмеры которых позволяют подобрать требуемую длину. Внутри устроен лоток для арматуры и бетона.

Технология установки

1. Для сборки U‑ образных изделий, готовится жесткий помост на уровне последнего стенового проема. Чтобы избежать прогиба во время заливки, его подпирают в нескольких местах. Стойками могут служить бруски или металлические трубы.
2. Они укладываются на помосте с запуском на стены на 250 миллиметров. Опорные стеновые должны быть целыми.
3. Утолщенная стенка должна размещаться с уличной стороны. На ней размещают слой утеплителя. Торцы лотков склеивают клеевым раствором для газобетона. Инструкция приготовления раствора размещается на упаковке.
4. В лотках размещают объемный арматурный каркас. Четыре арматурных стержня диаметром 12 — 16 миллиметров (2 внизу, 2 вверху) скрепляются проволокой диаметром 6 миллиметров. Шаг поперечного крепления 40 – 50 сантиметров.
5. Для заполнения лотков используют мелкозернистый бетон М 200 мягкой консистенции.
6. При заливке, необходимо добиться равномерного заполнения полости и обволакивания арматуры. Для этого раствор укладывают послойно и разравнивают кельмой.
7. Демонтировать помост можно через 21 день.

Существует другой вариант сборки U‑ изделий. На земле или в помещении выравнивают площадку. Устраивают устойчивое основание. Можно использовать настил из досок.

Составляют лотковую перемычку нужной длины на клеевом растворе. По краям подставляют блоки, чтобы не вытекал раствор. Монтаж арматуры и заливку бетона выполняют по описанной технологии.

Через 21 день ее поднимают на стену. Таким способом удобнее собирать конструкцию. Но для подъема требуется специальная техника.

На видео в этой статье показано, как можно изготовить U‑ блоки самостоятельно.

Обратите внимание! Бетон набирает прочность во влажном состоянии 21 день. Не допускайте пересыхания поверхности.

Газобетонные перемычки на металлических уголках

Перекрыть оконные и дверные проемы можно блоками, уложенными на уголки. Для этого используют стальные равнополочные профили № 75. При конструкциях свыше 2 метров применяют профиль № 100.

Прочность их обеспечит балку достаточной несущей способностью.

Есть два способа установки материала на металлическую опору:

• Врезание полок уголка по центру или в 1/3 от края;
• Размещение их по внешнему и внутреннему краю.

Утопленные в тело блоков металлические изделия не нарушают внешний вид кладки. Стену можно будет покрасить без штукатурки. Оштукатурить придется только нижнюю часть.

При планировании слоя штукатурки на фасаде, можно ставить уголки по краям балки. Если правильно подрезать газобетон – изделие получится гладким. Нужно снять с блока слой, равный толщине полки уголка.

Обратите внимание! Краска, нанесенная на ржавчину, отпадает. Перед окрашиванием, металлическую поверхность необходимо очищать проволочной щеткой.

Что нужно учесть перед использованием:

• Металлическую поверхность нужно очистить от ржавчины, прогрунтовать и покрасить;
• Скреплять между собой уголки лучше с помощью сварки;
• Чтобы они не выступали – сделать пропилы, поверхность обеспылить;
• Опирание на кладку – 25 сантиметров;
• Для удобства отделки сразу обернуть уголки штукатурной сеткой;
• При укладке на торцы изделий и спилы для них, наносить клеевой раствор.

Вариант установки изделий на арматурные стержни

Оконные перемычки для газобетона можно выполнить с помощью арматурных стержней. Для проемов до 1,5 м, вместо уголков можно использовать стержни диаметром 12 – 16 мм. Для установки в нижней поверхности материала вырезают три борозды.

• Если сборку производят на земле, изделия переворачивают штрабами вверх. Торцы их склеивают. Борозды очищают жесткой щеткой от грязи и заполняют клеем.
• На уложенные стержни укладывается цементный раствор и выравнивается шпателем.
• Через неделю перемычки укладывают над проемом арматурой вниз.
• Если ее формируют сразу, арматуру укладывают на стены. Стержни с загнутыми под прямым углом концами должны заходить на кладку по 90 мм с каждой стороны. Их укладывают на цементную подушку толщиной 1 – 2 см.
• Подготовленные борозды и торцы смазывают клеем, и укладывают на арматуру. Снизу поверхность затирают раствором.

Монолитные перемычки

Основой монолитных перемычек является бетон М 200. Это холодный материал, требующий качественной теплоизоляции. Устройство опалубки тоже создает определенные трудности.

• Его преимущество в том, что конструкция может перекрыть большие проемы. Кроме того, форма его не имеет значения. Можно, например, сделать арочный вход или окно.
• Для больших проемов изготавливают монолитные изделия своими руками. Высота монолита зависит от размера последнего. Она должна быть не меньше 1/20 длины.
• Пример расчета: нужно перекрыть пролет 2,8 м. 280 : 20 = 14, высота ее должна быть не менее 14 см.
• Для армирования берут 4 – 6 стержней диаметром 12 мм. Шаг хомутов – 50 см. Длина опирания железобетонной балки по 35 см с каждой стороны. Опорные изделия усиливают слоем раствора толщиной 1,5 см по арматурной сетке.
• Монолитная перемычка для газобетонаизготавливается в съемной или несъемной опалубке. Для съемной конструкции используют доски или фанеру. Утеплитель можно уложить с внутренней стороны опалубки.
• Другой вариант – ширину опалубки делают меньше стенового блока на толщину двух слоев утеплителя. Тогда теплоизоляция будет приклеиваться после снятия опалубки.

Удобно выполнить несъемную опалубку из листов экструдированного пенополистирола. Этот материал обладает очень высокими теплоизоляционными и прочностными характеристиками.

Внутрь опалубки укладывается арматурный каркас. Его приподнимаю на 2 – 3 см с помощью подкладок. Бетон под каркасом должен образовать защитный слой для арматуры.

Заливают опалубку бетоном М 200. Его укладывают слоями, чтоб внутри не образовывались пустоты. Монолитные перемычки для газобетона наберут прочность через три недели.

Какие перемычки лучше подходят для газобетонных блоков?

Вопрос о том, перемычки какого вида (надоконные либо надпроёмные) и когда используются при постройке дома, не так прост. Большинством самостройщиков при перекрытии стенного проема обычно используются самодельные перемычки из бруска, монолитов и железобетонных конструкций с применением стального уголка. Но на сегодняшний день крупными компаниями, производящими газобетонные изделия, предлагаются решения, облегчающие и убыстряющие работы по строительству дверных и оконных проемов, а в ряде случаев позволяющие и вовсе избежать присутствия таких конструкций.

Разновидности

В первую очередь разберемся, каким образом выбирают перемычки для оконных и дверных проемов. Это решают в зависимости от наличия материалов и размеров пролётов, которые перекрывают. Самое значительное расстояние можно перекрыть с помощью монолитных балок из железобетона. Несъемная опалубка для них обычно изготавливается из U-образных блоков из газобетона.

Надпроёмные виды кладок постоянно подвергаются значительному давлению как в процессе строительства стен, так и при дальнейшей эксплуатации здания. Как правило, для равномерного распределения нагрузок выполняют установку арматурного прута с помощью штроборезов таким образом, чтобы обеспечить вхождение прутов в пазы. Последние наполняются раствором, а прут укладывают в него таким образом, чтобы снаружи оставалась часть прута длиной 30 см.

Применение уголков из стали никак не регламентируется ГОСТами или правилами строительства зданий из газобетона, зато оно популярно среди самодеятельных строителей.

Чтобы максимально сохранить свойства, не допускающие утечки тепла через наружные стены газобетонного здания, можно выполнить перемычку над окном либо дверным проемом при помощи одного из газобетонных специзделий: либо армированными газобетонными перемычками D700, либо монолитными железобетонными перемычками в несъемных опалубках из газобетона.

Если ячеистость структуры конструкции из газоблоков будет совпадать со структурами материала строительного газоблока, то эта схожесть не вызовет понижения эффективной теплоёмкости. В итоге не нужно будет дополнительно утеплять стену и кладку.

Еще одним приемлемым решением, которое поможет перекрыть расстояние в 3 м, может быть обустройство монолитной структуры из железобетона, залитой с применением неразборной опалубки из блоков U-формы. Их прочность может уступать лишь конструкциям типа монолитной балки из железобетона.

Подъемная техника для монтажа U-блочных перемычек не требуется, но нужны усилия для большего объёма подготовки, а также чтобы изготовить такую перемычку, потребуется больше времени и сил.

При армировании конструкции в блоке U-формы при помощи пространственного арматурного каркаса (U-блоки с размерами 20 см в ширину с лотком, имеющим ширину в 12 см) допускается использование двух арматурных стержней (верхний и нижний). Все блоки с размерами по ширине лотков от 15 см армируют с помощью четырёх арматурных стержней (2 верхние и 2 нижние). При этом необходимо наличие поперечных арматурных связок с расстоянием между ними в 40–50 см.

Если стенной проем в газобетонной стене не шире 1,2 м, а условие отношения высоты к ширине проема равно 1 к 2/3, то проём можно устраивать без перемычки совсем. При такой конструкции каждый ряд укладывают, применяя временную стабильную опалубку, используя исключительно клей для газобетонных блоков.

Также можно использовать конструктивную арматуру, чтобы армировать газобетонные блоки выше проёма. Здесь допустимо использование арматуры d6d8 либо толще, заводя ее концы за проекции граней на 50 см, анкеруя концы под Г-образными углами.

При несоблюдении этой пропорции (1 к 2/3) из-за нехватки высоты, необходимо использовать рядовую ненесущую перемычку полкой вниз (если проем менее 2 м) либо стальной уголок (если проем менее 1,2 м).

Возможно, применение уголка, у которого ширина полки меньше, чем те, что описывают в справочниках (11 см), или уголка проема шире 1,2 м. Надо заметить, что подобное применение будет некондиционным, и если сделать его своими руками, это останется на усмотрение строителя.

Особенности, которые необходимо иметь в виду, если планируется строительство поддерживающей конструкции (перемычки) проема из стального уголка:

• стальной уголок необходимо окрашивать поверх ржавчины с обеих сторон;
• в этом случае минимальная длина опирания уголка на газобетон должна составлять 20 см;
• друг с другом уголки скрепляются лентой из стали/сварным методом/ стяжками из проволоки;
• их необходимо утапливать в газобетонный блок заподлицо;
• при наличии в планах оштукатуривания стены в будущем – используйте штукатурную сетку, чтобы его обернуть.

Конструкции из железобетонных монолитов позволяют перекрывать самые широкие расстояния. Пропорция расчета следующая: 1 к 20. Расчет с более высокой степенью точности для надоконных и наддверных перемычек и газоблочных простенков необходимо производить в соответствии с гл. 9 СТОНААГ3.1–2013.

Армируются перемычки из железобетона так же, как и ЖБ балка: 4–6 арматурных стержней d-12 и толще с поперечными арматурными хомутиками через полметра.

Минимум длины опирания ЖБ балки на газобетон должен быть не менее 35 см. Зону опоры ЖБ конструкций такого типа обязательно следует усиливать при помощи обустройства разгрузочной опоры, используя сетку из арматуры в растворном слое либо слоях клеев для газобетона при толщине, по крайней мере, в 1,5 см.

Надпроемные железобетонные перемычки отливаются в стабильной разборной опалубке, время удаления который определяют, замеряя уровень температуры воздуха в месте проведения работ. Конструкции такого типа могут заглубляться на толщину слоя утеплительного материала, который в обязательном порядке будет использоваться для утепления так называемых мостиков холода. «ЭкстПолиС» обычно приклеивают к структурам подобного типа разного сечения с различными клеями для газоблоков и закрепляют с помощью тарельчатых дюбелей.

Дополнительно в ряде случаев рекомендуется установка неразборных элементов, используя листы теплоизоляции типа «ЭкстПолиС».

Конструкционные особенности дают возможность выбора вариантов применения технологии при монтаже, длины части опирания перемычек на газобетонную стену, а также основных правил их использования.

Монтаж перемычек над окнами в доме из газобетона – секреты современного мастера

На этапе строительства дома из газобетонных блоков требуется дополнительное усиление дверных и оконных проемов. Это необходимо для укрепления всей конструкции, предотвращения образования на стенах здания трещин или других недостатков, которые могут обнаружиться при дальнейшей эксплуатации. Для этой цели используются различные виды строительных перекладин, различающиеся стоимостью, быстротой и удобством монтажа, долговечностью. Перемычки над окнами в доме из газобетона решают множество насущных проблем, однако перед их использованием следует ознакомиться с некоторыми нюансами и важными характеристиками.

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

• высокая скорость производства работ;
• небольшая масса;
• четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
• отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

• перед укладкой желательно со всех сторон покрыть уголки краской;
• для фиксации профили скрепляют проволочной стяжкой или сваркой;
• уголки не выступают из стены, их монтируют в газобетон;
• перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Глубина опирания

Для надежности всей конструкции очень важно правильно рассчитать такие параметры как площадь опирания, длина и ширина укрепляющих изделий. Эти составляющие определяются исходя из ширины оконного отверстия, а также из высоты кладки над ним. Глубину опирания перемычек на газобетонную стену или минимальную длину заведения в кладку определяем в зависимости от их вида. Самыми популярными вариантами являются:

1. Армированное изделие из высокопрочного ячеистого бетона при длине проема до 174 см. Если приспособление применяется для несущей конструкции, тогда минимальное значение опирания составляет 25 см.
2. Железобетонное изделие. Для оконного отверстия шириной до 300 см, несущая U-образная перемычка заводится в кладку на 25 см, монолитная конструкция для проема до 200 см заводится на 35 см. Второй вариант, в отличие от первого, требует дополнительного наружного утепления.
3. Из металлических элементов. При ширине оконного отверстия до 200 см заводится в кладку на 20 см. Обязательно утапливать в стену.


Вариант без перемычек тоже применяется на практике. Для реализации задуманного нужно соблюсти несколько требований:

1. Ширина оконного отверстия не превышает 120 см.
2. Высота кладки над коробкой составляет не более 2/3 ширины проема.
3. Устраивается временная опалубка.
4. Над укреплением осуществляется армирование нескольких рядов.
5. Пустоты заполняются клеем для газобетона.

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
3. Проклеиваются все швы, в том числе и горизонтальные.
4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
7. После высыхания бетона, убираем доски и подпорки.


Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство. Сроки зависят от того, в какое время года производится стройка, от погодных условий, температуры и влажности воздуха. При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
4. С наружной части стены закрепляем утеплитель.
5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
6. Опалубка заливается раствором М200, М300.
7. Состав следует утрамбовать и выровнять.
8. Снимаем элементы опалубки после высыхания раствора.


Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
3. Убеждаемся, что изделие упирается на стены.
4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков. Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия.

Перемычка над дверью из газобетона. Технология установки лотковых перемычек. Процесс укладки газобетонных перемычек

Многие неопытные строители используют при сооружении стеновых проемов перемычки из железобетона. Однако современные производители предлагают более практичный вариант. Использование перемычек для газобетонных блоков позволяет проводить такие работы намного быстрее, а также не портить внешний вид проема. Кроме того, использование такого материала повышает теплоизоляцию коробки. Все тонкости применения газобетона стоит рассмотреть подробнее.

Для чего используется

Газобетонная кладка над проемом подвергается серьезному давлению. Высокие нагрузки воздействуют на нее не только в период постройки дома, но и во время его эксплуатации. Для равномерного распределения нагрузки на проем следует провести установку арматурных прутьев с использование штробореза. После помещения арматуры в паз его заделывают раствором.

Как выбрать тип перемычки для дверного или оконного проема? Чтобы принять правильное решение, следует учесть такие показатели, как доступность материала и длина перекрываемого пролета.

Особенности установки разных конструкций

Проемные отверстия, которые имеют довольно большую длину, могут перекрываться монолитными железобетонными изделиями. Если длина проема не превышает 3 м, следует использовать ж/б балки, помещенные в несъемную опалубку. Если проемное отверстие в газобетонной стене имеет длину всего 1,2 м, перемычку выполнять нет необходимости. Это условие соблюдается в тех случаях, когда кладка над проемом имеет высоту не больше 2/3 ширины самого проемного отверстия.

Простенки в несущей конструкции должны иметь ширину минимум 60 см. При необходимости сделать простенок меньшей ширины следует соорудить его из кирпича. Для таких простенков могут использоваться и газобетонные блоки с армированием.

Более оптимальным решением для сохранения теплоизоляции наружных стен дома является создание перемычек, которые выполнены из газобетона. Они устанавливаются над оконными и дверными проемами. Такие блоки обычно имеют марку плотности D700. Для этого могут использоваться и монолитные изделия в несъемной опалубке, которая представлена U-блоками. Последние имеют плотность D500.

Иногда армирование перемычек представляет собой самую простую процедуру, благодаря которой можно перекрыть проем не больше 174 см. При выборе перемычек стоит учитывать их вес. Монолитные железобетонные изделия очень сильно нагружают несущие стены. Для монтажа таких конструкций понадобится использовать подъемную технику. Чтобы уложить армированные газобетонные конструкции на кладку, создавать специальные разгрузочные площадки нет необходимости.

Выполняемые над проемами перемычки обычно выполняются длиной от 2 см. Стенка U-блока, обладающая большей толщиной, обращается в сторону улицы. Сборка несъемной опалубки из таких блоков осуществляется на временной опоре. После полного застывания раствора ее убирают.

Монолитные изделия

При использовании монолитных ж/б перемычек можно перекрывать проемы шириной до 3 м. Такие конструкции уступают лишь перекрытиям из тяжелого бетона. U-образные железобетонные изделия монтируются без использования специальной техники. Это обстоятельство является весомым преимуществом.

Однако такая технология требует хорошей подготовки и достаточно большого объема работ, во время которых будет создаваться перемычка. Изделие оснащается металлическим каркасом в U-образных блоках. Если они имеют ширину 20 см и лоток шириной 12 см, допустимо армировать их 2 арматурными стержнями. Во всех блоках, которые имеют ширину лотка больше 15 см, необходимо выполнять армирование с использованием 4 стержней.

Проемы могут устраиваться и без перемычек, если соблюдено несколько обязательных требований. Одно из них уже упоминалось выше — кладка над проемом должны быть высотой не больше 2/3 ширины проема. Для создания рядов кладки при таком устройстве проема необходимо использоваться временную опалубку. Во время работ используют клей для газобетона.

При недостаточной высоте кладки следует усилить проем рядовой ненесущей удерживающей конструкцией. Могут использоваться и стальные уголки. При их использовании необходимо учитывать несколько тонкостей:

• Стальные уголки могут окрашиваться по ржавчине. Их покрывают краской как изнутри, так и снаружи.
• Опора на кладку имеет минимальную длину 20 см.
• Лучше, если уголки будут скреплены стальной лентой. Для этого применяется проволочная стяжка. Для скрепления ленты может использоваться сварка.
• Уголки обычно утапливаются в газобетон. Они не должны выступать из стены.
• Стальные уголки необходимо обернуть штукатурной сеткой, если впоследствии стены будут оштукатуриваться.

При создании монолитной перемычки понадобится выполнить такие действия:

• Необходимо совместить армированные конструкции при помощи подъемной техники. Перемычка устанавливается стрелкой вверх. Опору лучше выполнять глубиной от 25 см. Оптимально, если она будет равна 30 см. Ширина должна быть равна ширине блока.
• Перемычки необходимо скрепить между собой. Не следует допускать деформации элемента. Его не следует укорачивать или выполнять в элементе отверстия. Нарушение целостности конструкции приведет к потере ее прочности.
• Укладывается следующая перемычка вплотную к предыдущей.
• Поверхность конструкций выравнивается рубанком.
• Ожидается схватывание смеси для тонкошовной кладки.

При выполнении таких действий можно оформить дверной или оконный проем своими руками. Опирание перемычек на стены должно быт максимально надежным. Это можно обеспечить выполнением правильных расчетов.

В газобетонном доме оконные и дверные проемы нуждаются в дополнительном усилении. Это могут быть , монолитного бетона, а также на уголках или арматурных прутьях. Они отличаются между собой стоимостью, эффективностью, скоростью укладки. Точные параметры площади опирания перемычек, их длина и ширина рассчитываются в зависимости от ширины оконного проема и высоты кладки над ним.

В домах из предусматривается минимальная ширина простенка в 60 см. При уменьшении ширины требуется выполнить вертикальное усиление простенка: армирование методом заливки стальных прутьев внутри О-блоков или закладкой прутьев в вертикальный паз рядом с проемом с последующей фиксацией арматуры в фундаменте и плитах межэтажного перекрытия.

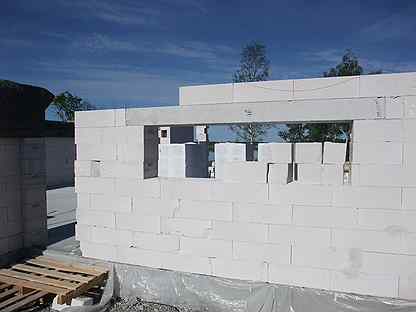

Укладка готовых перемычек из газобетона

Для укрепления проемов строители часто используют заводские решения, так как сделать перемычку над окном из газобетона из готовых армированных изделий проще всего. Готовые перемычки применяются для перекрытия проемов шириной до 2,5 м.

Изготавливаются перемычки из стального арматурного каркаса и газобетона марок D500-D700 с увеличенной прочностью на сжатие. Могут производиться на заказ – под конкретные параметры строящегося дома.

Особенности

Преимущества готовых перемычек из газобетона:

• высокая скорость укладки;
• отсутствие «мостиков холода»;
• сравнительно небольшой вес.

Гладкая поверхность и четкая форма изделия не портит ровность кладки стены, поэтому для наружной отделки можно использовать фасадную краску или тонкослойную штукатурку. Большим плюсом является также и однородность поверхности стены, когда дело подойдет к оштукатуриванию.

Перемычки над окнами в доме из газобетона устанавливаются на целые блоки, с опиранием на кладку не менее 25-30 см с каждой стороны. Продольные пустоты заполняются клеевым или цементным раствором. Удобно, когда толщина балки совпадает с толщиной кладки, а высота – с высотой блока. При строительстве дома с толстыми стенами допускается укладка нескольких изделий. Например, для стены толщиной 500 мм можно приобрести 2 балки толщиной 300 и 200 мм и уложить их над одним проемом.

Правильное положение перемычек из газобетона при укладке указывается маркировкой. Недопустимо крепить балки вертикально или нижней частью наверх. Также запрещается отпиливать часть изделия, сверлить в нем отверстия, канавки или воздействовать другим механическим способом, так как это уменьшает его несущую способность.

Изделия для несущих стен изготавливаются толщиной равной или больше 200 мм. Одна большая перемычка может весить около 100-200 кг, поэтому для укладки может понадобиться подъемник. Если требуется усилить проем в ненесущих стенах, можно использовать газобетонные балки толщиной от 100 до 150 мм. Их вес редко превышает 50 кг, поэтому при укладке можно обойтись без спецтехники.

Единственный недостаток готовых изделий – высокая стоимость. Поэтому при поиске экономичных вариантов того, как сделать перемычки над окном из газобетона, отдается предпочтение менее дорогостоящим способам.

Перемычки из U-блоков

Один из распространенных вариантов – изготовление балок в несъемной опалубке, в качестве которой выступают газобетонные U-блоки марки D500 и выше. Такой способ позволяет получить ровную наружную поверхность с непрерывным узором кладки и подходит для усиления проемов до 3 м.

Технология устройства

Устройство перемычек из U-блоков выполняется в несколько этапов:

• 1. По уровню верхней линии кладки устанавливается прочная доска и фиксируется подпорками так, чтобы перемычка из газобетона не прогнулась под весом залитого бетона. Подпорки можно сделать из многих материалов – деревянных брусков, металлических труб, столбиков кирпича и пр.
• 2. На доску укладываются лотковые блоки толстой стенкой наружу и так, чтобы края конструкции заходили на кладку не менее чем на 25 см с каждой стороны. Вертикальные швы и горизонтальный сегмент опорной части проклеиваются.
• 3. Для утепления конструкции можно положить внутрь блоков от наружной стенки листы или высокой плотности.

• 4. Еще для изготовления перемычек над окнами в доме из газобетона вяжется арматурный каркас. Для него используются диаметром 12-16 мм, покрытая антикоррозионным составом, вязальная и кольцевая проволока.
• 5. Замешивается бетон M200 и заливается вовнутрь конструкции, уплотняется и выравнивается по верхней грани блоков. Важно, чтобы смесь со всех сторон покрывала арматуру.

В ряде случаев для лучшего распределения нагрузки применяется горизонтальное армирование кладки в предыдущем ряду от того, где устанавливается перемычка. Убрать доску, временные подпорки и продолжить строительство можно после того, как бетон высохнет. Сроки зависят от погодных условий и температурного режима воздуха.

Перемычки из монолитного бетона

Способ заливки монолитной бетонной балки является одним из наиболее дешевых вариантов обустройства перемычек над окнами в стенах из газобетона. Этот метод наиболее хлопотный, но позволяет создать прочную конструкцию, хорошо выдерживающую любые нагрузки. Серьезным недостатком данного метода является тот факт, что пропадает однородность поверхности стены, что крайне нежелательно при тонкослойном оштукатуривали ровной газобетонной стены.

Высокую теплопроводность бетона придется компенсировать местным утеплением.

Техника изготовления

Создание монолитной балки во многом напоминает устройство перемычек из лотковых блоков, но имеет и существенные отличия. Работы выполняются в такой очередности:

• Монтируется съемная опалубка из или листовых материалов (фанеры и пр.). Конструкция укрепляется поперечными и вертикальными брусками с шагом не более 50 см и подпорками. Опалубка сооружается после укладки блочного ряда. Для нее оставляют по 20-30 см пространства с обеих сторон от проема.
• В готовой опалубке с наружной части стены закрепляется утеплитель. Для мокрых работ чаще всего используют листы пенополистирола.
• После изготовляется арматурный каркас из стальных прутьев. Для формировки каркаса лучше использовать кольцевую и вязальную проволоку, но для небольших домиков с легким кровельным покрытием можно использовать стальную армирующую сетку. Она нарезается на квадраты, к которым вязальной проволокой крепятся прутья.
• Далее оборудованная опалубка заливается раствором M200 — M300 на высоту ряда блоков, утрамбовывается и выравнивается.

Снимать боковую опалубку можно после затвердевания раствора, а нижнюю горизонтальную доску лучше оставить до полного его высыхания. В жаркую погоду стоит регулярно смачивать бетон, пока он не наберет должную прочность.

Наружная часть перемычки в доме из газобетона будет нуждаться в отдельном предварительном оштукатуривании в случае отделки фасада декоративной штукатуркой по блоку без утепления стен. Поверх утеплителя наносится слой , в который утапливается щелочностойкая армирующая сетка и разравнивается.

Перемычки из уголков

Конструкция с использованием металлических уголков самая бюджетная, особенно по сравнению с перемычками из газобетона. Но уголки допускается применять только при определенных условиях – ширина проемов до 1,2 м при высоте кладки поверх них не менее 2/3 этой ширины.

Изначально в закрывающих блоках из газобетона вырезаются пазы для уголков с отступом от края блока на 1/3 его ширины. Обычно отступ составляет 10-13 см. Конструкция также должна опираться на стены. Главное правило – расположить уголки снаружи и изнутри. В этом случае металлические опоры обеспечивают необходимую для газобетона площадь опирания.

Для проемов шириной до 1,2 м достаточно уголка с шириной полки в 50 мм. Стальные опоры нужно обработать антикоррозионным составом и оштукатурить. Чтобы штукатурка лучше держалась, уголки перед монтажом можно обернуть щелочестойкой или штукатурной сеткой.

Перемычки в небольших проемах

Проемы шириной меньше 1,2 м не нуждаются в большом усилении. Так как делать перемычку над окном из газобетона из железобетонной балки дорого и нецелесообразно, можно воспользоваться методом армирования стальными прутками. Но этот способ, как и предыдущий, применим только для случаев, когда высота кладки стен поверх проема больше, чем 2/3 его ширины. Более того, мы не рекомендуем применять данный метод для несущих стен. Для распределения нагрузки достаточно горизонтального армирования кладки по сторонам от проема и в зоне подоконника.

Технология работ

Технология кладки блоков газобетона поверх проемов без применения усилительных опор (см. рис. а) предполагает следующую последовательность действий:

• Выкладывается ряд блоков до проема. Обязательно оставляется пространство в 20-30 см для закладки арматуры.
• В отличие от укладки перемычки из газобетона с помощью U-блоков, не потребуется монтаж съемной опалубки.
• Укладывается арматура. В среднем на дверной или оконный проем понадобится 4 прута диаметром 10 мм. Подойдут стержни периодического профиля с выраженным рифлением класса A-III.
• В блоках проделываются штробы на определенном расстоянии. Для этого удобно использовать штроборез или фрезер. Важно, чтобы канавки не находились слишком близко к краю.
• Углубления заполняются раствором или клеем. Затем блоки из газобетона устанавливаются на закрепленные стальные стержни. Вертикальные стыки закрываются раствором или клеем.
• При необходимости нижняя часть перемычки шлифуется и оштукатуривается.

Лучше всего арматурные стержни выдерживают нагрузку, если через несколько рядов над ними сделать монолитный пояс жесткости, равномерно распределяющий вес крыши на всю поверхность стен. Небольшая площадь армирования не создает «мостиков холода», поэтому утепление данного сегмента не требуется.

А как сделать перемычку над окном из газобетона, если предполагаемая нагрузка на проем окажется немного больше допустимого значения для стальных стержней? Как вариант, можно скомбинировать последние два способа.

В этом случае 75-е уголки утапливаются в блоки по внешнему и внутреннему краю, а в центральном сегменте нарезаются штробы под 3 стержня арматуры, диаметром от 8 мм. После закрепления перемычки уголки, предварительно окрашенные или обработанные антикоррозионным составом, оштукатуриваются.

Заключение

Выбирая из чего делать перемычки – из газобетона, железобетона, стальных уголков или прутьев – обязательно учитывайте следующие факторы:

• площадь и высота здания;
• вес межэтажного и чердачного перекрытия, крыши, самих стен;
• стоимость материала;
• сроки строительства.

И запомните, что при неправильном усилении проемов на стенах из газобетона появятся трещины. И наоборот, правильный расчет, а также соблюдение техники изготовления перемычек, позволят построить прочный дом без каких-либо последствий, которые могут вскрыться в будущем.

В статье рассказывается, как перекрыть оконные и дверные проемы в здании из газобетонных блоков и можно ли самостоятельно изготовить газобетонную перемычку.

В сборном домостроении используют железобетонные перемычки. Заводами выпускаются так же перемычки для газобетонных блоков. В зданиях из газобетона целесообразно применять перемычки из этого же материала.

Железобетонные конструкции холодные, и требуют дополнительного утепления. Газобетонные перемычки имеют те же теплотехнические показатели, что и стеновые блоки.

Для перекрытия технологических проемов, используют перемычки:

• Заводского изготовления;
• Сборные из U-образных элементов;
• Сборные с использованием металлического уголка;
• Монолитные.

Способ перекрытия проема зависит от длины проема. Для перекрытия более трех метров изготавливают монолитные балки. Ширину от 3 м до 1,2 м можно перекрывать балками из U-образных элементов.

Для проемов шириной 1,2 м и меньше, перемычки можно не делать, если до верха стены над проемом не меньше 2/3 длины проема.

Заводские армированные перемычки из газобетона автоклавного твердения имеют высоту 200 или 250 миллиметров. Глубина опирания должна быть не меньше 250 миллиметров. Чтобы не нарушать высоту ряда, выпускаются доборные элементы.

Количество брусковых перемычек на проем, подбирают по толщине стенового блока. Для стен толщиной 400 мм, устанавливают два бруска по 150 мм, и один 100 мм. Для стен 500 мм, берут два бруска по 150 мм и два по 100 мм.

Таблица стандартных размеров брусковых перемычек:

Промышленностью производятся перемычки газобетонные — гост 31359 – 2007 «Бетоны ячеистые автоклавного твердения». Они имеют небольшой вес, и легко монтируются вручную на клеевой раствор.

Поверхность после установки готовых перемычек – ровная. Это облегчает отделочные работы. Их недостаток – высокая цена.

Обратите внимание! Газобетон быстро разрушается во влажной среде. Освобождайте перемычки от упаковки по мере их использования.

Устройство перемычки в несъемной опалубке

Применение U‑ образных элементов очень упрощает перекрытие проемов. Габариты U‑ блоков совпадают с размерами рядовых стеновых блоков. Их монтаж ведется без использования грузоподъемных механизмов.

При установке сборных элементов используется стандартный клеевой раствор для газобетона. Утолщенная наружная стенка обеспечивает защиту от теплопотерь. Дополнительно по этой стенке укладывают утеплитель из минеральной ваты или пенопласта.

U‑ блоки – это сборные газобетонные перемычки, типоразмеры которых позволяют подобрать требуемую длину. Внутри устроен лоток для арматуры и бетона.

Технология установки лотковых перемычек

1. Для сборки U‑ образных блоков, готовится жесткий помост на уровне последнего стенового блока проема. Чтобы избежать прогиба во время заливки, его подпирают в нескольких местах. Стойками могут служить бруски или металлические трубы.
2. Блоки укладываются на помосте с запуском на стены на 250 миллиметров. Опорные стеновые блоки должны быть целыми.
3. Утолщенная стенка должна размещаться с уличной стороны. На ней размещают слой утеплителя. Торцы лотков склеивают клеевым раствором для газобетона. Инструкция приготовления раствора размещается на упаковке.
4. В лотках размещают объемный арматурный каркас. Четыре арматурных стержня диаметром 12 — 16 миллиметров (2 внизу, 2 вверху) скрепляются проволокой диаметром 6 миллиметров. Шаг поперечного крепления 40 – 50 сантиметров.
5. Для заполнения лотков используют мелкозернистый бетон М 200 мягкой консистенции.
6. При заливке, необходимо добиться равномерного заполнения полости и обволакивания арматуры. Для этого раствор укладывают послойно и разравнивают кельмой.
7. Демонтировать помост можно через 21 день.

Существует другой вариант сборки U‑ образных блоков. На земле или в помещении выравнивают площадку. Устраивают устойчивое основание. Можно использовать настил из досок.

Составляют лотковую перемычку нужной длины на клеевом растворе. По краям подставляют блоки, чтобы не вытекал раствор. Монтаж арматуры и заливку бетона выполняют по описанной технологии.

Через 21 день перемычку поднимают на стену. Таким способом удобнее собирать конструкцию. Но для подъема требуется специальная техника.

На видео в этой статье показано, как можно изготовить U‑ блоки самостоятельно.

Обратите внимание! Бетон набирает прочность во влажном состоянии 21 день. Не допускайте пересыхания поверхности.

Газобетонные перемычки на металлических уголках

Перекрыть оконные и дверные проемы можно блоками, уложенными на уголки. Для этого используют стальные равнополочные профили № 75. При проемах свыше 2 метров применяют профиль № 100.

Прочность уголков обеспечит балку достаточной несущей способностью.

Есть два способа установки газоблоков на металлическую опору:

• Врезание полок уголка по центру или в 1/3 от края блока;
• Размещение уголков по внешнему и внутреннему краю блоков.

Утопленные в тело блоков металлические уголки не нарушают внешний вид кладки. Стену можно будет покрасить без штукатурки. Оштукатурить придется только нижнюю часть перемычки.

При планировании слоя штукатурки на фасаде, можно ставить уголки по краям балки. Если правильно подрезать газобетон – перемычка получится гладкой. Нужно снять с блока слой, равный толщине полки уголка.

Обратите внимание! Краска, нанесенная на ржавчину, отпадает. Перед окрашиванием, металлическую поверхность необходимо очищать проволочной щеткой.

Что нужно учесть перед использованием уголков:

• Металлическую поверхность нужно очистить от ржавчины, прогрунтовать и покрасить;
• Скреплять между собой уголки лучше с помощью сварки;
• Чтобы уголки не выступали – сделать пропилы в блоках, поверхность обеспылить;
• Опирание перемычки на кладку – 25 сантиметров;
• Для удобства отделки сразу обернуть уголки штукатурной сеткой;
• При укладке на торцы блоков и спилы для уголков, наносить клеевой раствор.

Вариант установки перемычек на арматурные стержни

Оконные перемычки для газобетона можно выполнить с помощью арматурных стержней. Для проемов до 1,5 м, вместо уголков можно использовать стержни диаметром 12 – 16 мм. Для установки в нижней поверхности газобетонного блока вырезают три борозды.

• Если сборку производят на земле, блоки переворачивают штрабами вверх. Торцы блоков склеивают. Борозды очищают жесткой щеткой от грязи и заполняют клеем.
• На уложенные стержни укладывается цементный раствор и выравнивается шпателем.
• Через неделю перемычки укладывают над проемом арматурой вниз.
• Если перемычку формируют сразу над проемом, арматуру укладывают на стены. Стержни с загнутыми под прямым углом концами должны заходить на кладку по 90 мм с каждой стороны. Их укладывают на цементную подушку толщиной 1 – 2 см.
• Подготовленные борозды и торцы блоков смазывают клеем, и укладывают на арматуру. Снизу поверхность затирают раствором.

Монолитные перемычки

Основой монолитных перемычек является бетон М 200. Это холодный материал, требующий качественной теплоизоляции. Устройство опалубки над проемом тоже создает определенные трудности.

• Его преимущество в том, что конструкция может перекрыть большие проемы. Кроме того, форма проема не имеет значения. Можно, например, сделать арочный вход или окно.
• Для больших проемов изготавливают монолитные перемычки для газобетона своими руками. Высота монолита зависит от размера проема. Она должна быть не меньше 1/20 длины.
• Пример расчета: нужно перекрыть пролет 2,8 м. 280: 20 = 14, высота перемычки должна быть не менее 14 см.
• Для армирования берут 4 – 6 стержней диаметром 12 мм. Шаг хомутов – 50 см. Длина опирания железобетонной балки по 35 см с каждой стороны. Опорные блоки усиливают слоем раствора толщиной 1,5 см по арматурной сетке.
• Монолитная перемычка для газобетонаизготавливается в съемной или несъемной опалубке. Для съемной конструкции используют доски или фанеру. Утеплитель можно уложить с внутренней стороны опалубки.
• Другой вариант – ширину опалубки делают меньше стенового блока на толщину двух слоев утеплителя. Тогда теплоизоляция будет приклеиваться после снятия опалубки.

Удобно выполнить несъемную опалубку из листов экструдированного пенополистирола. Этот материал обладает очень высокими теплоизоляционными и прочностными характеристиками.

Внутрь опалубки укладывается арматурный каркас. Его приподнимаю на 2 – 3 см с помощью подкладок. Бетон под каркасом должен образовать защитный слой для арматуры.

Заливают опалубку бетоном М 200. Его укладывают слоями, чтоб внутри не образовывались пустоты. Монолитные перемычки для газобетона наберут прочность через три недели.

Нарисуйте этот узел по Вашему пониманию и по-моему.
Стрелочками пометте кратчайшие расстояния (мостики холода) вокруг проема на расстоянии до полметра.
Если окажется не по-моему, то кладите рисунок сюда и будем обсуждать всем миром

Я всего лишь сказал, что будет одинаковый мостик холода в случае четверти и в случае без четверти, но с утеплением снаружи (псевдочетверть из ваты, пенопласта, штукатурки). То есть нет разницы формировать ли настоящую четверть выпиливанием сразу или потом при наружней отделке сделать псевдочетверть.
Про наличие или отсутствие других методик, которые являются более или менее эффективными, чем данная, я ничего не утверждал

А U образная балка и, особенно перемычка даст Вам такой мост холода, что вопрос про четверти можно будет закрыть, как «малозначительный»

Перемычка не даст моста холода, так как она тоже из газобетона. Только армированного промышленным образом. Я же писал «готовые перемычки».
В U-блоки перед укладкой арматуры и заливкой бетоном по технологии укладывается еще слой утеплителя. Поэтому если они и будут холоднее основной кладки, то наверное не на много.
А вот как формировать в них верхнюю четверть — я слабо представляю. В готовых перемычках судя по документации этого делать просто нельзя.

Поэтому я пытаюсь понять, как все же максимально правильно сделать оконные проемы в газобетонном доме при однослойной стене. И как правильно потом установить окна.

На другом форуме я нашел следующую информацию (орфография сохранена):

у нас оконные четверти прорезали строители болгаркой в вертикальных рядах оконных проемов. Это делается для того, чтоб окно по бокам «пряталось» изнутри за кладку (на 3-5 см), чтоб не было сплошной сквозной щели по всему периметру окна. Наши оконщики рассказывали, что окна вставленные в проемы без четвертей, легче вытащить (срезаются «болты», которыми крепятся окна к проему, а если есть четверти, доступ к этим «болтам» закрыт). Кроме того, щели между проемом и окном, вставленном без четвертей, нужно снаружи зашивать планками, а это малоэстетично.

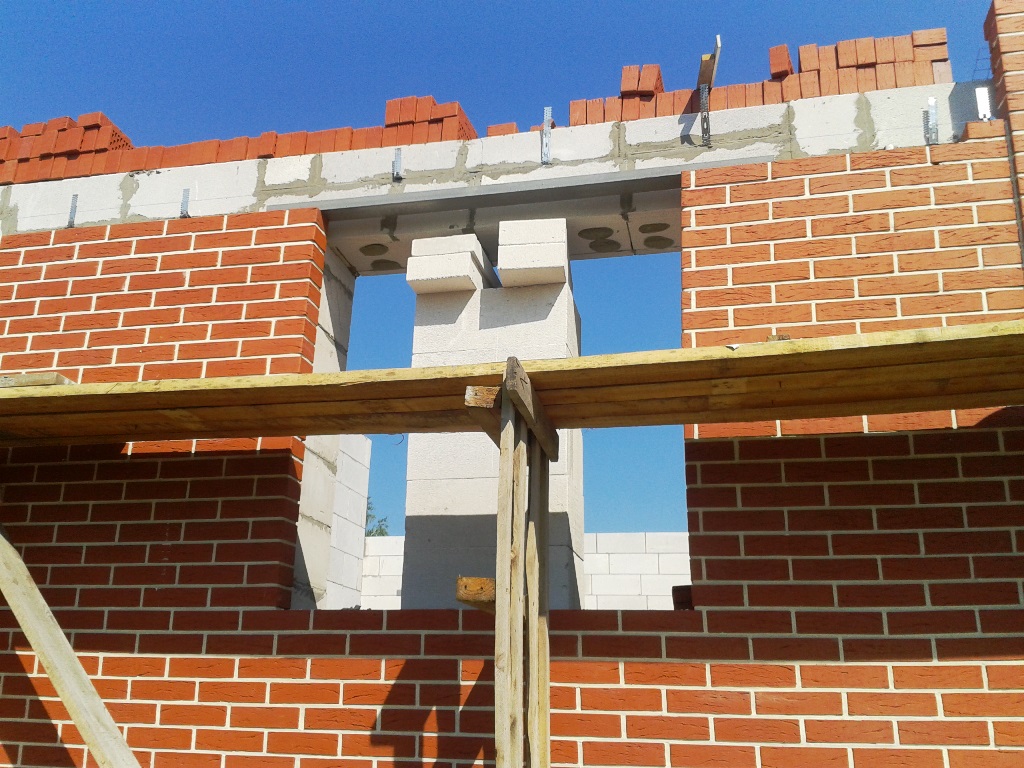

То есть сделали две четверти из трех. С верхней четвертью проблема никак не решена. Довод про то, что окна легче вытащить в данном случае наверное нелеп, так как еще проще его разбить. Да и газобетон не настолько крепок, чтобы четверть стала какой-либо серьезной преградой.

Я по своему опыту пришел к такому выводу:
Стены из облицовочного кирпича делать с четвертями, а стены под штукатурку и прочие виды отделки делать без четвертей. Четверти делатся вместе с отделкой наружной стены, например штукатуркой. Изготовление четверти штроблением и вырезанием внутренней части самый трудоемкий вариант,
при этом еще нужно учесть чтобы опирание перемычки было достаточное.
С однородными стенами нужно дополнительно утеплять откосы от промерзания,
так как в этих конструкциях откос самое слабое место.

если наружная отделка — лицевой кирпич, то вопрос с четвертями решается на этапе кладки. Если фасад штукатурится, то примыкание окна прикрывается откосами, которые обычно делают из эксрудированного пенополистирола. У меня дом из газобетона и при фасадных работах откосы были сделаны именно так.

То есть вроде советуют согласится с производителями и делать без четвертей. А потом при фасадных работах сделать псевдочетверть из пенополистирола и штукатурки.
Я хочу понять, как сделать так, чтобы не для галочки, а как «для себя»

Возникают сомнения по поводу прочности этого материала, ведь речь идет о крепости стен и монтировании в них окон и дверей. Но чтобы строительство было успешным, нужно придерживаться определенных схем и правил, выполнять четкую последовательность всех операций и тогда положительный результат не заставит себя ждать. Также нужно учитывать недостатки газобетонных материалов и принимать меры для их устранения.

Газобетон — это вид ячеистого бетона, который состоит из цемента, кварцевого песка, в отдельных случаях в его состав добавляют гипс, известь и другие промышленные отходы. Применяется газобетон при строительстве домов, а именно стеновых и перегородочных блоков, перемычек и плит перекрытия. При установке пластиковых окон в газобетон учитывают характеристику и качество ячеистых бетонов.

Демонтаж старого окна перед установкой нового.

Совокупность свойств, которые имеют максимальную продолжительность работы изделия в различных условиях эксплуатации, обеспечиваются в процессе монтажа стен. Для увеличения несущей способности используют блоки под окном и подпорную зону для перемычек. Проемы окон, в свою очередь, могут быть с четвертями и без них. Четверть в проемах газобетонных стен представляет собой наружный выступ толщиной 3-4 см. На строение проемов влияют . Оконные четверти приклеивают с помощью кусков газобетона клеевым пистолетом. Для большей фиксации крепят уголок и замазывают штукатуркой.

Прежде чем устанавливать окно в газобетон, проводят подготовительные работы. Готовят нужный набор инструментов для монтажа, это: перфоратор, гвоздодер, рулетка, пленка из полиэтилена. Устанавливать окна в газобетон начинают с определения рабочего материала, это может быть газобетон или пеноблок. Газобетон хоть и имеет высокую стоимость, но тем самым полностью ее оправдывает. Он обладает высокой прочностью, легкостью в применении и последующем уходе, является экологически чистым материалом. Газобетон имеет один существенный недостаток – он малоустойчив к влаге и поэтому на нем часто образуется плесень и грибок.

Пеноблок является наиболее надежным материалом и обладает высокой теплопередачей. За счет этого стены сооружения становятся толстыми. Из недостатков выделяют хрупкость материала и недостаточную экологичность. К плюсам пеноблока относят его устойчивость к влаге и относительно низкую стоимость.

Торцы проема окна обязательно очищаются от грязи и пыли.

Перед началом работ освобождают помещение от мебели, пол покрывают пленкой, нужно оградить вещи от пыли, появление которой неизбежно в процессе монтажа. Старые окна убирают с помощью перфоратора или вручную молотком. Нужно быть внимательным при демонтаже окон на высших этажах, следить за падающими элементами, ведь под домом могут проходить люди. Много усилий понадобиться для снятия подоконника. Чтобы извлечь его, применяют раскачку, для этого доску шатают из стороны в сторону до момента выхода его из выемки. Нужно помнить о весе конструкции и соблюдать технику безопасности, максимально сосредоточиться на деле и предотвратить возможность падения плиты.

Следующим этапом является очищение рабочей поверхности от пыли, ведь из-за нее ухудшается сцепка между стенами и монтажной пены. Для этого образовавшийся мусор тщательно выметают и помещают в пакет. Перед установочными работами часа за четыре поверхность грунтуют.

Качественный монтаж пластиковых и деревянных окон в газобетон возможен при условии защиты контактирующих зон от потери тепла. Чтобы придать герметичность окну, нужно тщательно законопатить зазор.

Установка перемычек

Устанавливая над проемом в стене с окнами, соблюдают технику безопасности и технологию процесса. Основание перемычки фиксируют на расстоянии двух метров в длину и только если ширина окна больше ста сантиметров, основу увеличивают до двух с половиной метров. Увеличивают несущую способность зданий из газоблоков с помощью перемычек в таких случаях:

• несущие конструкции устанавливаются с учетом изгиба прочности, опорного среза, прогиба;
• стена, на которую не приходится нагрузка, армируется разумно с учетом железобетонной перемычки и газобетона.

Используемый материал состоит из газобетонных, деревянных, металлических и железобетонных профилей. Без четверти окно фиксируется гвоздями. Зазоры между деревянными коробками и щелью утепляют резиновыми прокладками или пароизоляционной лентой. Откосы отделывают пластиком или штукатуркой.

Этапы перекрывания блоками окна:

• Монтаж сборно-монолитной перемычки происходит на заранее подготовленную основу.
• Оконную коробку проклеивают вертикальными швами специальным раствором.
• С помощью уровня проверяют ровность положенных блоков, при необходимости их выравнивают.
• Следующим этапом является теплоизоляция материалом из полистирола.
• Выравнивают поверхность из бетона и удаляют временные опоры.

Монтаж армированных перемычек

Армированные газобетонные перемычки обладают многими выигрышными свойствами. Они долговечны, устойчивы к влаге, воде и грибку, не горят, просты в установке, обработке, и главное — они предельно прочны. При монтаже армированной перемычки из газобетона учитывают толщину стен, в которой будет находиться окно. Перемычку ровняют по всей ширине стены. Для ускорения установки и упрощения работы берут готовые перемычки прямоугольной формы, размеры которых разнообразны и подходят для любой ширины секций. Газобетонные перемычки содержать следующие преимущества:

• имеют низкую передачу тепла;
• малый вес материала;
• размеры подходят под любую толщину блоков.

Чтобы сделать перемычку нужного размера, ее устанавливают стрелкой вверх на глубину более 20 см. Дальше перемычки между собой скрепляют монтажным клеем и вслед одна за другой плотно укладывают, используя молоток. С помощью деревянной колодки с широким лезвием ровняют поверхность и ждут схватывания кладочной смеси.

Металлические уголки для перемычек и их установка

Перемычки из металлического уголка можно сделать различных габаритов, используя . Благодаря разнообразным размерам и возможности легкого распила блока, выбирают высоту окон. Металлические перемычки не обладают свойством передавать тепло, поэтому для них требуется вспомогательное утепление с помощью квалифицированных работников.

Для установки газобетонного блока на перемычки в середину газоблока укладывают металлические уголки на расстоянии одной третьей от края. Преимущества металлических уголков состоят в прочности и возможности удерживать из смеси извести, песка и воды. Конструкция с применением металлических уголков снаружи смотрится аккуратней за счет получаемой ровной поверхности. Толщина, высота металлических перемычек зависит от размеров несущей конструкции, и выделяют следующие их виды:

• металлические балки или гнутые профили;
• двутавровые балки;
• металлические профильные трубы;
• стальные горячекатаные уголки.

Для удобства при монтаже газобетона используют не два металлических уголка, а четыре. Тем самым обеспечивая большую опору, что особенно важно в местах с частыми землетрясениями. Процесс установки металлической перемычки состоит: из армирования, выбора высоты, монтажа и подпорки опалубки, а также связывания и бетонирования арматуры.

Сооружение оконной конструкции

Зазоры между стеной и окном заполняют монтажной пеной.

Устанавливая конструкцию, для начала монтируют коробку окна, которая состоит из верхних, нижних и боковых деталей. Начинают работу с обработки стен антисептическим средством, чтобы избежать гнили, грибков и плесени. Удобней будет смонтировать коробку отдельно и вставить потом в проем для окна, который предварительно смазывают олифой и красят. Для ровности сторон окна его проверяют по горизонтали и вертикали, используя строительный уровень. После фиксирования коробки навешивают створки. При их установке учитывают наличие щелей, чтобы не было сложностей с открыванием и закрывание створок.

Между стеной и коробкой окна образуется зазор, который можно заполнить монтажной пеной. После ее застывания пену аккуратно срезают ножом. Когда работа по установлению блока окончена, начинают устанавливать подоконники и отливы.

При установке деревянного отлива, его заранее обрабатывают антисептиком, если же используется металлический слив воды, то его обрабатывают антикоррозийным средством.

При монтаже окна с балконными дверьми, промежуточный шов ровняют и убирают возможные зазоры. Прежде чем установить подоконник, нужно избавиться от щелей с помощью забивания бруска в нижнюю часть блока окна. При неровностях отверстия его еще до начала установки окна.

Последним этапом является установка декоративного оформления, это необязательный элемент конструкции, но с ним рама окна выглядит красивее. Наличники устанавливают, как все работы по монтажу окончены. Можно подвести итог и определить ряд требований, который поможет избежать трещин в окне, конденсата, грибка и плесени:

• Поверхность откосов должна быть ровная, добиваются этого, используя резиновый молот или строительный уровень.
• Отверстия окон пропитывают грунтовкой, но перед этим убирают весь мусор, грязь и пыль.
• Проводят тепловую изоляцию внутренних откосов с помощью пенопласта, минеральной ваты, монтажной пены или пенополистирола.
• Наклеивают ровным слоем пароизоляционные ленты шириной 6 см.
• Избавляются от возможных стыков.
• Герметизируют щели в окнах.
• Крепят наличники, слив, подоконник.

Вертикальное армирование дверных и оконных проемов

Засверливаем газобетонный блок прямо через анкерную пластину и вставляем дюбель.

• при использовании здания нежилого назначения;
• при значительных нагрузках на газобетонные стены за счет стихийных бедствий;
• при возможном наклоне набок фундамента сооружения;
• при малой прочности блоков. В этом случае следует применять вертикальное армирование дверных отверстий. Увеличивают несущую способность стен с помощью блоков с круглым отверстием. Эти блоки можно приобрести у заграничных закупщиков или изобрести собственноручно. Начиная укладку стен, устанавливаются опорные площадки для укрепления рам из стали. По окончании процесса установки О-образных площадок отверстие заполняют жидким раствором с высокими характеристиками по прочности и водонепроницаемости.

Газобетонный блок с дверью закрепляют анкерами для ячеистых бетонов в доме. Учитывая хрупкость присущую газобетону, не рекомендуют проводить установку тяжелых дверей в больших проемах. Не монтируют дверь в коммерческих помещениях и в индивидуальных домах.

Какие инструменты и материалы понадобятся?

Для установки пластиковых окон в газобетон дома применяют киянку, которая необходима при демонтаже или сборке конструкции. Также не обойтись без бороздодела, каретки, терки и ковшика. Чтобы распиливать газобетонные заготовки было проще и аккуратнее, применяют ножовку. Она позволит распилить элементы на равные части нестандартных размеров за счет уголка, который идет в комплекте с ножовкой.

Большую роль в сооружении играет строительный уровень, он позволяет сделать стены конструкции ровными и прямо пропорциональными за счет проверки горизонтальности рядов. Также не обойтись без шпателя, рубанка, рулетки, бетономешалки, дрели, перчаток и ведра. Для монтажа проемов применяют такие материалы: монтажная пена, пенополистирол, штукатурка, арматура из стали, смесь из песка, цемента и воды, оцинкованные гвозди и раствор для работ с тонкими швами.

Монтаж перемычек над окнами в доме из газобетона – секреты современного мастера

Многие не слишком квалифицированные специалисты применяют для создания проемов в стенах железобетонные перемычки. Но ведь на сегодняшний день у многих производителей газобетонных ячеистых материалов в ассортименте присутствуют газобетонные перемычки. Их использование для создания проемов делает работу гораздо легче, внешний вид остается более эстетически приятным, не нарушает теплоизоляцию возведенной коробки. А порой можно и вовсе отказаться от применения от таких изделий. В данной статье мы разберем все тонкости использования перемычки из газобетона.

Блок: 1/5 | Кол-во символов: 559
Источник: https://kladembeton. ru/izdeliya/zdaniya-i-arhitektura/peremychki-dlya-gazobetonnyh-blokov.html

Армирование ряда под перемычкой

Ряд газобетона, на который опирается перемычка, необходимо армировать двумя прутками арматуры 8 диаметра. Армирование должно быть минимум на 900 мм по обе стороны от перемычки.

Делается это потому, что перемычка и вышестоящие элементы стены точечно давят на места опирания перемычки, создавая точечные сильные нагрузки на газобетон. И во избежание трещин, эти места необходимо армировать.

Также напомним про армирование подоконного ряда, почитать про это вы можете по ссылке.

Блок: 2/8 | Кол-во символов: 514
Источник: http://stroy-gazobeton.ru/39-armirovanie-peremychki-v-gazobetone

Для чего используют?

Кладки над проемами разного типа испытывают сильное давление не только в период возведения строения, но и во время последующей эксплуатации. Обычно, чтобы равномерно распределить нагрузки на дверные либо другие проемы, выполняется установка арматурных прутьев посредством штробореза, но только так, чтобы прут вошел в паз. Последний наполняют смесью, а внутрь паза кладут прут, но таким образом, чтобы его конец торчал не более чем на 30 сантиметров.

Деревянные коробы для дверей и других видов проема газобетонных зданий делают без пазов. После того как были изготовлены бруски необходимых размеров, пазы откладывают, также как и четверти. На окончаниях бруса делают отверстия по форме шипов. Потом все это собирают в короб. Довольно часто брус внизу делают цельным, без отверстий.

Процесс строения дверей во многом подвластен применяемым перемычкам. Если необходимо применение коробов для необычных проемов, то их размещают в проем и закрепляют при помощи болтов либо гвоздей. Швы короба обрабатывают либо пеной, либо минеральной ватой. Монтаж изделий над дверными либо оконными проемами — это довольно сложный процесс, который обязывает быть внимательным, собранным. Также немаловажным является соблюдение всех тонкостей технологического процесса.

Вернуться к оглавлению

Блок: 2/5 | Кол-во символов: 1291
Источник: https://kladembeton. ru/izdeliya/zdaniya-i-arhitektura/peremychki-dlya-gazobetonnyh-blokov.html

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
3. Проклеиваются все швы, в том числе и горизонтальные.
4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
7. После высыхания бетона, убираем доски и подпорки.


Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство. Сроки зависят от того, в какое время года производится стройка, от погодных условий, температуры и влажности воздуха. При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
4. С наружной части стены закрепляем утеплитель.
5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
6. Опалубка заливается раствором М200, М300.
7. Состав следует утрамбовать и выровнять.
8. Снимаем элементы опалубки после высыхания раствора.


Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
3. Убеждаемся, что изделие упирается на стены.
4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков. Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия.

Блок: 4/4 | Кол-во символов: 3883
Источник: https://betonov. com/vidy-betona/gazobeton/peremychki-nad-oknami-v-dome-iz-gazobetona.html

Схема армирования газобетона

Толщина перемычки должна соответствовать толщине стены. Перемычки делаются как для несущих толстых стен, так и для тонких внутренних перегородок. Учитывая это, нужно определить способ возведения перемычек.

Если проем во внешней несущей очень длинный, и требуется максимальна прочность перемычки, то лучше сделать перемычку по съемной деревянной опалубке с утеплением пенополистиролом.

Утеплитель должен находится со стороны улицы, а его толщина должна быть минимум 50 мм, чтобы избежать мостиков холода.

Сама опалубка должна быть очень жесткой и прочной, чтобы не провисала под тяжестью бетона, и чтобы ее не разорвало под распирающей нагрузкой жидкого бетона.

Нижняя часть перемычки работает на растяжение, то есть, основная работа арматуры приходится на нижние прутки арматуры. Из этого следует, что нижнее армирование перемычки должно быть более мощное, что обеспечивается использование арматуры большего диаметра, а также большим количеством прутков.

Так как газобетон является хрупким материалом, перемычка должна создавать высокую жесткость, с минимальным прогибом, во избежание трещин в кладке.

Армирование ответственной (длинной) перемычки нужно делать строго по расчетам! Но мы напишем вам некоторые рекомендации.

Для проемов длиной более 1500 мм нужно использовать качественную ребристую арматуру 10-14мм диаметра, количество нижних прутков должно составлять от 3 до 6, количество верхних прутков – 2-4. Чем меньше диаметр арматуры, тем больше прутков нужно применять.

Арматурный каркас обычно вяжется проволокой. Не вся арматура предназначена для сварки.

Для рамки (поперечная арматура) подойдут прутки 6 диаметра. Задача рамки – это удерживание рабочей арматуры в правильном положении. Расстояние между рамками должно составлять от 150 до 400 мм.

Сама перемычка должна опираться на стену минимум на 250 мм, а если перемычка длинная, то опирание должно быть еще больше.

Для заливки перемычек нужно использовать густой бетон марки М300-М350, с последующим уплотнением.

Блок: 3/8 | Кол-во символов: 2040
Источник: http://stroy-gazobeton.ru/39-armirovanie-peremychki-v-gazobetone

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

• высокая скорость производства работ;
• небольшая масса;
• четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
• отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

• перед укладкой желательно со всех сторон покрыть уголки краской;
• для фиксации профили скрепляют проволочной стяжкой или сваркой;
• уголки не выступают из стены, их монтируют в газобетон;
• перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Блок: 2/4 | Кол-во символов: 3588
Источник: https://betonov.com/vidy-betona/gazobeton/peremychki-nad-oknami-v-dome-iz-gazobetona.html

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники.

Армирование осуществляется рифлеными металлическими прутами, имеющими класс прочности А400-500 при диаметре в 10-16 мм (что определяется расчетом):

• при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
• при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.

Устройство армированных перемычек

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования.

Размеры подбираются в соответствии с длиной пролёта и шириной стеновых блоков. Такой элемент используется в качестве балки на один пролет и монтируется в соответствии со следующими рекомендациями:

• подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
• при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
• на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

Устройство на уголках или арматурных стержнях

Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал.

Такая конструкция представляет собой применение металлических уголков, устанавливаемых с опорной глубиной в 30 см. Монтажные работы осуществляются с учётом следующих требований и правил:

• стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
• минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
• уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
• металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.

Вот ещё вариант:

Важно!

Если предполагается выполнять оштукатуривание газобетонного строения, то металлические перемычки из уголков нужно оборачивать специальной штукатурной сеткой.

А вот вариант с применением арматуры:

Блок: 4/6 | Кол-во символов: 3554
Источник: https://izbloka.com/dom/steny/bloki/gazobeton/peremychki-gb.html

Перемычки с U-блоками

Для обычных оконных и дверных проемов лучше всего подойдет вариант с U-блоками, так как они представляют из себя готовую несъемную опалубку, а утепление для них нужно минимальное – от 20 до 30 мм.

U-блоки можно заказать в готовом виде, а можно сделать самостоятельно, выпилив в обычном газоблоке желоб нужного размера. Выпиливать нужно кусками, пилой по газобетону, а потом откалывать эти куски.

Для U-блоков нужно соорудить простую, но жесткую подпорку, которая будет их удерживать + нужно учесть вес арматуры и бетона.

Само армирование в таких перемычках представляет из себя рамку из 4-6 прутков арматуры диаметром от 10 до 12 мм. Расстояние между рамками – 150-300 мм.

Опирание перемычки на стену должно составлять минимум 200 мм. Не забывайте про защитный слой бетона – 40мм.

Блок: 4/8 | Кол-во символов: 815
Источник: http://stroy-gazobeton.ru/39-armirovanie-peremychki-v-gazobetone

Через сколько дней можно нагружать перемычку

Начнем с того, что когда вы залили бетон в опалубку, его нужно накрыть пленкой, чтоб влага из бетона не выходила, и бетон смог набрать требуемую прочность. Также саму перемычку нужно иногда проливать водой.

В таком состоянии перемычка должна простоять минимум 5-7 дней. Отметим, что чем выше температура, тем быстрее бетон набирает прочность. В холодную пору опалубку лучше оставить на две недели.

Если погода теплая, опалубку можно снимать и проводить последующую кладку газобетона можно продолжать уже через неделю после заливки. Если опалубка не мешает кладке, то ее лучше оставить на 28 суток.

Блок: 5/8 | Кол-во символов: 649
Источник: http://stroy-gazobeton. ru/39-armirovanie-peremychki-v-gazobetone

Необходимые инструменты

• резиновый молоток;
• ковшик;
• штроборез;
• терка;
• каретка;
• ножовка газобетонная;
• рубанок;
• рулетка;
• строительный уровень;
• кельма;
• трапеция;
• шпатель;
• ведро;
• растворосмеситель;
• промышленный миксер;
• перчатки.

Применение перемычек даст вам возможность улучшить теплоизоляцию, укрепить дом и достичь качественной однородной поверхности возведенной коробки.

Блок: 5/5 | Кол-во символов: 352
Источник: https://kladembeton. ru/izdeliya/zdaniya-i-arhitektura/peremychki-dlya-gazobetonnyh-blokov.html

Перемычки для газобетонных блоков: монтаж своими руками

В статье рассказывается, как перекрыть оконные и дверные проемы в здании из газобетонных блоков и можно ли самостоятельно изготовить перемычку.

В сборном домостроении используют железобетонные материалы. В зданиях из газобетона целесообразно применять перемычки из этого же материала.

Виды перемычек из ячеистого бетона

Железобетонные конструкции холодные, и требуют дополнительного утепления. Газобетонные перемычки имеют те же теплотехнические показатели, что и стеновые блоки.

Для перекрытия технологических проемов, используют:

• Заводского изготовления;
• Сборные из U-образных элементов;
• Сборные с использованием металлического уголка;
• Монолитные.

Способ перекрытия зависит от длины конструкции. Для перекрытия более трех метров изготавливают монолитные балки. Ширину от 3 м до 1,2 м можно перекрывать балками из U-образных элементов.

Для проемов шириной 1,2 м и меньше, их можно не делать, если до верха стены не меньше 2/3 длины проема.

Сборные газобетонные перемычки

Заводской материал автоклавного твердения  имеет высоту см. Глубина опирания должна быть не меньше 250 миллиметров. Чтобы не нарушать высоту ряда, выпускаются доборные элементы.

Количество брусков, подбирают по толщине блока. Для стен толщиной 40 см, устанавливают два бруска по 15 см, и один — 10. Для стен 50 см, берут два бруска по 15 см и два по.

Таблица стандартных размеров:

Промышленностью производятся материал по — гост  31359 – 2007 «Бетоны ячеистые автоклавного твердения». Они имеют небольшой вес, и легко монтируются вручную на клеевой раствор.

Поверхность после установки их – ровная. Это облегчает отделочные работы. Их недостаток – высокая цена.

Обратите внимание! Газобетон быстро разрушается во влажной среде. Освобождайте материал от упаковки по мере их использования.

Устройство перемычки в несъемной опалубке

Применение U‑ образных элементов очень упрощает перекрытие проемов. Габариты U‑ блоков совпадают с размерами рядовых стеновых. Их монтаж ведется без использования грузоподъемных механизмов.

При установке сборных элементов используется стандартный клеевой раствор для газобетона. Утолщенная наружная стенка обеспечивает защиту от теплопотерь. Дополнительно по этой стенке укладывают утеплитель из минеральной ваты или пенопласта.

U‑ блоки – это сборные изделия, типоразмеры  которых позволяют подобрать требуемую длину. Внутри устроен лоток для арматуры и бетона.

U‑ образные изделия – конструктивные размеры

Технология установки

1. Для сборки U‑ образных изделий, готовится жесткий помост на уровне последнего стенового проема. Чтобы избежать прогиба во время заливки, его подпирают в нескольких местах. Стойками могут служить бруски или металлические трубы.
2. Они укладываются на помосте с запуском на стены на 250 миллиметров. Опорные стеновые должны быть целыми.
3. Утолщенная стенка должна размещаться с уличной стороны. На ней размещают слой утеплителя. Торцы лотков склеивают клеевым раствором для газобетона. Инструкция приготовления раствора размещается на упаковке.
4. В лотках размещают объемный арматурный каркас. Четыре арматурных стержня диаметром 12 — 16 миллиметров (2 внизу, 2 вверху) скрепляются проволокой диаметром 6 миллиметров. Шаг поперечного крепления 40 – 50 сантиметров.
5. Для заполнения лотков используют мелкозернистый бетон М 200 мягкой консистенции.
6. При заливке, необходимо добиться равномерного заполнения полости и обволакивания арматуры. Для этого раствор укладывают послойно и разравнивают кельмой.
7. Демонтировать помост можно через 21 день.

Размещение арматурного каркаса. Вдоль внешней стенки уложен утеплитель

Существует другой вариант сборки  U‑ изделий. На земле или в помещении выравнивают площадку. Устраивают устойчивое основание. Можно использовать настил из досок.

Составляют лотковую перемычку нужной длины на клеевом растворе. По краям подставляют блоки, чтобы не вытекал раствор. Монтаж арматуры и заливку бетона выполняют по описанной технологии.

Через 21 день ее поднимают на стену. Таким способом удобнее собирать конструкцию. Но для подъема требуется специальная техника.

На видео в этой статье показано, как можно изготовить U‑ блоки самостоятельно.

Обратите внимание! Бетон набирает прочность во влажном состоянии 21 день. Не допускайте пересыхания поверхности.

Газобетонные перемычки на металлических уголках

Перекрыть оконные и дверные проемы можно блоками, уложенными на уголки. Для этого используют стальные равнополочные профили № 75. При конструкциях свыше 2 метров применяют профиль № 100.

Прочность их обеспечит балку достаточной несущей способностью.

Есть два способа установки материала на металлическую опору:

• Врезание полок уголка по центру или в 1/3 от края;
• Размещение их по внешнему и внутреннему краю.

Утопленные в тело блоков металлические изделия не нарушают внешний вид кладки. Стену можно будет покрасить без штукатурки. Оштукатурить придется только нижнюю часть.

При планировании слоя штукатурки на фасаде, можно ставить уголки по краям балки. Если правильно подрезать газобетон – изделие получится гладким. Нужно снять с блока слой, равный толщине полки уголка.

Укладка блока на уголки с пропилом по центру

Обратите внимание! Краска, нанесенная на ржавчину, отпадает. Перед окрашиванием, металлическую поверхность необходимо очищать проволочной щеткой.

Укладка по уголкам, расположенным по краям блоков

Что нужно учесть перед использованием:

• Металлическую поверхность нужно очистить от ржавчины, прогрунтовать и покрасить;
• Скреплять между собой уголки лучше с помощью сварки;
• Чтобы они не выступали – сделать пропилы, поверхность обеспылить;
• Опирание на кладку – 25 сантиметров;
• Для удобства отделки сразу обернуть уголки штукатурной сеткой;
• При укладке на торцы изделий и спилы для них, наносить клеевой раствор.

Вариант установки изделий на арматурные стержни

Оконные перемычки для газобетона можно выполнить с помощью арматурных стержней. Для проемов до 1,5 м, вместо уголков можно использовать стержни диаметром 12 – 16 мм. Для установки в нижней поверхности материала вырезают три борозды.

• Если сборку производят на земле, изделия переворачивают штрабами вверх. Торцы их склеивают. Борозды очищают жесткой щеткой от грязи и заполняют клеем.
• На уложенные стержни укладывается цементный раствор и выравнивается шпателем.
• Через неделю перемычки укладывают над проемом арматурой вниз.
• Если ее формируют сразу, арматуру укладывают на стены. Стержни с загнутыми под прямым углом концами должны заходить на кладку по 90 мм с каждой стороны. Их укладывают на цементную подушку толщиной 1 – 2 см.
• Подготовленные борозды и торцы смазывают клеем, и укладывают на арматуру. Снизу поверхность затирают раствором.

Арматура укладывается в штробу

Монолитные перемычки

Основой монолитных перемычек является бетон М 200. Это холодный материал, требующий качественной теплоизоляции. Устройство опалубки тоже создает определенные трудности.

• Его преимущество в том, что конструкция может перекрыть большие проемы. Кроме того, форма его не имеет значения. Можно, например, сделать арочный вход или окно.
• Для больших проемов изготавливают монолитные изделия своими руками. Высота монолита зависит от размера последнего. Она должна быть не меньше 1/20 длины.
• Пример расчета: нужно перекрыть пролет 2,8 м. 280 : 20 = 14, высота ее должна быть не менее 14 см.
• Для армирования берут 4 – 6 стержней диаметром 12 мм. Шаг хомутов – 50 см. Длина опирания железобетонной балки по 35 см с каждой стороны. Опорные изделия усиливают слоем раствора толщиной 1,5 см по арматурной сетке.
• Монолитная перемычка для газобетонаизготавливается в съемной или несъемной опалубке. Для съемной конструкции используют доски или фанеру. Утеплитель можно уложить с внутренней стороны опалубки.
• Другой вариант – ширину опалубки делают меньше стенового блока на толщину двух слоев утеплителя. Тогда теплоизоляция будет приклеиваться после снятия опалубки.

На фото деревянная опалубка

Удобно выполнить несъемную опалубку из листов экструдированного пенополистирола. Этот материал обладает очень высокими теплоизоляционными и прочностными характеристиками.

Внутрь опалубки укладывается арматурный каркас. Его приподнимаю на 2 – 3 см с помощью подкладок. Бетон под каркасом должен образовать защитный слой для арматуры.

Заливают опалубку бетоном М 200. Его укладывают слоями, чтоб внутри не образовывались пустоты. Монолитные перемычки для газобетона наберут прочность через три недели.

beton-house.com

Блок: 3/5 | Кол-во символов: 8436
Источник: http://vest-beton.ru/stati/peremychki-iz-yacheistogo-betona.html

Полезное видео

Вот так можно смонтировать качественную правильную перемычку и обойтись без покупки заводских изделий:

Блок: 6/6 | Кол-во символов: 122
Источник: https://izbloka.com/dom/steny/bloki/gazobeton/peremychki-gb.html

Готовые газобетонные перемычки

Готовые газобетонные перемычки являются хорошим решением, которые экономят много времени при строительстве. Ведь вам не нужно готовить опалубку, вязать арматуру, заливать бетон и ждать пока он наберет прочность.

Но стоит отметить, что длинные и толстые перемычки весят довольно много, и без крана смонтировать их вряд ли получится. Хотя есть и тонкие перемычки, которые весят по 70 кг, их можно установить усилием двух человек.

Армирование готовых перемычек делается из сварной арматуры, покрытой специальным антикоррозийным покрытием.

Блок: 6/8 | Кол-во символов: 575
Источник: http://stroy-gazobeton.ru/39-armirovanie-peremychki-v-gazobetone

Размеры газобетонных перемычек

1. Шириной такие перемычки бывают от 100 до 400 мм.
2. Высотой от 200 до 400 мм.
3. Длина от 1300 до 3000 мм.

Применение готовых газобетонных перемычек очень оправдано, если вам нужно возвести дом в максимально короткие сроки, а также если количество перемычек в доме очень большое.

Блок: 7/8 | Кол-во символов: 312
Источник: http://stroy-gazobeton.ru/39-armirovanie-peremychki-v-gazobetone

1. https://betonov.com/vidy-betona/gazobeton/peremychki-nad-oknami-v-dome-iz-gazobetona.html: использовано 2 блоков из 4, кол-во символов 7471 (28%)
2. http://stroy-gazobeton.ru/39-armirovanie-peremychki-v-gazobetone: использовано 6 блоков из 8, кол-во символов 4905 (18%)
3. https://izbloka.com/dom/steny/bloki/gazobeton/peremychki-gb.html: использовано 2 блоков из 6, кол-во символов 3676 (14%)
4. http://vest-beton.ru/stati/peremychki-iz-yacheistogo-betona.html: использовано 1 блоков из 5, кол-во символов 8436 (32%)
5. https://kladembeton. ru/izdeliya/zdaniya-i-arhitektura/peremychki-dlya-gazobetonnyh-blokov.html: использовано 3 блоков из 5, кол-во символов 2202 (8%)

Монолитные перемычки над окнами —

Строительство домов

При строительстве любого дома возникает необходимость использования железобетонных перемычек. Можно их заказать или сделать самостоятельно. Но учитывая цену железобетонных перемычек, предпочтительнее выбрать второй вариант. Безусловно, многим кажется, что заводские изделия являются более удобными или надежными, но сделать качественные перемычки своими руками довольно просто. К тому же вы значительно сэкономите свои средства, поскольку платить придется только за материалы. В этой статье мы рассмотрим технологию самостоятельного изготовления перемычек.

Содержание:

Виды железобетонных перемычек

Железобетонные изделия широко применяются в строительной индустрии. Благодаря прочности, долговечности и разнообразию они находятся на первых местах среди сегодняшних материалов для строительства. Перемычки из бетона занимают высокое место среди остальных железобетонных изделий, несмотря на небольшой размер и вес. Без перемычек вы не сможете сконструировать ни один дом из бетонных и пенобетонных камней, кирпича и т.д. Армированные железобетонные перемычки необходимы для опоры и той части, которая находится над проемом двери или окна. Они применяются для перекрытия оконных и дверных проемов в блочных, каменных и кирпичных стенах.

Простая технология производства железобетонных перемычек дает очень эффективные результаты. Это обусловлено тем, что бетонный состав заливается в опалубку с заранее уложенной стальной арматурой. Металлическая арматура принимает тяжести на различные изгибы и растяжения, а бетонная арматура — на сжатия.

Перемычки могут быть арочными, стальными, кирпичными, армокирпичными и т.д.
Существует несколько видов — брусковые, сборные, оконные и несущие перемычки. Они изготавливаются из бетона тяжелой марки и обозначаются соответственными буквами, где указаны длина, расчетная нагрузка и типоразмер.

Железобетонные сборные перемычки являются наиболее популярными. Они маркируются обозначением ПР и состоят из классических брусков железобетона и плит. Такое свойство, как сборность, является огромным преимуществом, поскольку в ходе кладки вы можете установить перемычку и продолжить делать кладку. Пилить кирпич и выводить ряды необязательно, за счет модульности размеров перемычки.

Оконные перемычки из бетона используются для перекрытия оконных проемов. Этот вид широко применяется в кирпичных постройках, но также может использоваться в постройках из натурального или искусственного камня.

Несущие железобетонные перемычки используются при необходимости закрытия проемов несущих стен. Усиленные железобетонные перемычки нужны для принятия нагрузок от плит перегородки. Несущие балки принимают нагрузку только от стены, расположенной над проемом. Прогонами называют перемычки больших размеров, а ригелями — горизонтально-расположенные балки с полкой, которая необходима в качестве основы, на которую будут упираться вышестоящие конструкции. Как и все остальные виды, они широко применяются в строительстве разных объектов.

Существует еще один вид железобетонных перемычек. Это карандаши — тонкие несущие перемычки, которые часто используются в межкомнатных перегородках толщиной 120 миллиметров. Также они часто задействуются в проемах для дверей. Наиболее популярными являются перемычки для проемов окон и дверей.

Методы изготовления железобетонных перемычек

Для изготовления железобетонных перемычек вам понадобятся следующие материалы — арматура, уголки, доски, гвозди, бетономешалка (не обязательно), обвязочная проволока, цемент, щебень и песок для бетонного состава. Вам могут потребоваться и другие материалы, которые вы можете использовать по желанию. Прежде чем начинать работу, необходимо подобрать правильный вид перемычек.

Для маленьких зданий с легкой конструкцией можно использовать обыкновенные перемычки для дополнительной экономии. Также их следует задействовать в случаях, когда своды перекрытия всех этажей делают упор на армированные пояса, которые сами принимают нагрузки и распределяют их равномерно.

Давайте рассмотрим технологии изготовления железобетонной перемычки своими руками. Можно залить перемычку сразу над проемом или изготовить сначала на земле, после чего монтировать ее в проем. Вы можете использовать более удобный вариант. Если вам больше понравится первый метод, придется повозиться с устройством опалубки, если второй — поднимать и монтировать уже сделанную перемычку самостоятельно.

Последний вариант является более тяжелым, возможно придется нанимать кран для подъема. В этом случае необходимо изготовить даже две перемычки, ширина которых равняется 150 миллиметров. При этом толщина забутовочной кладки составляет 300 миллиметров — 100 миллиметров утеплителя и пеноблок.

Изготовление опалубки для перемычки

Но если вы отдалите предпочтение первому методу — заливке перемычки уже в проеме, то сэкономите свои силы, деньги и время. Дополнительном плюсом можно назвать то, что в этом случае понадобится только одна перемычка. Установка опалубки может вызывать некоторые вопросы, но мы попытаемся ответить на них.

Опалубка для железобетонной перемычки должна надежно крепиться и удерживать внутри довольно тяжелый бетон. Форму можно сделать из деревянных досок, из которых следует создать щиты. Их толщина должна составлять 20-25 миллиметров. Доски необходимо скреплять саморезами или гвоздями. Рекомендуется использовать саморезы и вкручивать их шуруповертом. После применения вы сможете легко разобрать опалубку, просто выкручивая саморезы.

Для начала следует установить в проем горизонтальный щит, который будет упираться на подпорки. Вы можете разместить его в один уровень с заполняющей кладкой или слегка выйти за ее пределы. Если щит будет немного выходить за пределы кладки, он должен устанавливаться на нее сверху, а не с боку.

На горизонтальный щит в опалубку необходимо положить арматурную сетку. После этого вертикальный щит следует закрепить саморезами. При заливке для лучшей устойчивости щита его можно привязать к укладочной сетке при помощи вязальной проволоки. Ее нужно обязательно натянуть. Этот способ не позволит щиту перемещаться из-за бетонной нагрузки, и он будет хорошо крепиться к окну.

Утепление железобетонной перемычки

Между перемычкой и лицевой кладкой необходимо положить утепляющий слой. В качестве утеплителя вы можете задействовать минеральную вату, которая подходит и для утепления стен. В любом случае толщина утеплителя должна составлять около 100 миллиметров. Утеплитесь следует положить в опалубку и залить бетоном.

Если вы будете использовать минеральную вату, будущее окно будет упираться в ее поверхность. При этом заполнение стыка установочной пеной не даст полной гарантии устойчивости рамы. Поэтому откосы оконного проема необходимо заложить заполняющим кирпичом, чтобы окно упиралось в него и после этого надежно закрепилось монтажной пеной.

Стоит отметить, что при использовании на откосах забутовочной кладки откосы придется утеплить еще раз. Если вы не хотите создавать лишних хлопот и не хотите наносить повторный слой, можно использовать немного другой способ утепления перемычки. Он также является надежным и даже более простым. Для этого можно задействовать экструдированный пенополистирол вместо минеральной ваты.

Этот утеплитель известен более прочной поверхностью. Толщина его листов должна составлять около 30 миллиметров. При установке окна промежуток между рамой и утеплительным материалом стоит заполнить пеной, которая будет упираться в твердую плоскость утеплителя и надежно фиксировать окно в проеме. В этом случае вы можете не использовать дополнительный слой утеплителя.

Армирование железобетонной перемычки

Диаметр арматуры будет зависеть от типа изделия – плитная или брусковая железобетонная перемычка. Для нашего случая можно использовать обыкновенную арматуру, которая воспринимает небольшие нагрузки и является ненесущей. Этот вид можно использовать из-за применения армированного пояса и легкой конструкции крыши.

Для нашей перемычки можно воспользоваться сеткой арматуры из двух нитей. Ее диаметр должен составлять 6-8 миллиметров. Приготовленную арматуру следует уложить вдоль перемычки. Прутья арматуры необходимо скрепить вязальной проволокой. Для соединения арматуры не требуется применять сварку. В конце у вас получится сетка, по виду похожая на приставную лестницу.

Процедура укрепления опалубки

Когда вы будете устанавливать горизонтальный щит опалубки, следует воспользоваться подпорками. Многие строители пренебрегают этим правилом и не принимают во внимание довольно большой вес бетона, который составляет приблизительно 2,5 тонн на метр кубический. Когда раствор будет заливаться в форму, он может прогнуть щит или сместить его, что скажется на форме будущей перемычки, которую уже невозможно будет переделать.

Поэтому лучше заранее позаботиться о надежной форме и ее устойчивой конструкции. Когда будете закреплять подпорку, необходимо расположить ее по центру проема, поближе к окну. В этом случае внутренний край будет закреплен к вертикальному щиту, поэтому не сможет провиснуть.

Заливка формы бетоном

Для заливки можно использовать бетон с маркировкой 200. Чтобы его приготовить, вам понадобится цемент, щебень и песок в пропорциях 1:2:5. Рекомендуется предварительно промыть щебень и очистить его от засохшей грязи, а песок хорошенько просеять. Для приготовления бетона очень важно использовать свежий цемент, тогда бетон получится более прочным.

Сначала смесь необходимо перемешивать в сухом состоянии, затем добавить воду. Стоит отметить, что от качества перемешивания зависит качество получаемого бетона. Вы можете перемешивать состав вручную обычной палкой или воспользоваться бетономешалкой. Когда вы будете заливать раствор, арматуру следует немного приподнять над горизонтальным щитом.

Это делается для того, чтобы в дальнейшем она полностью утонула в бетоне и не выглядывала наружу. Поэтому положите осколки кирпича (20 миллиметров толщиной) под арматурную сетку и начинайте заливать бетонный раствор. Когда бетон полностью застынет, вы можете приступать к установке стены над формой.

Если вы можете выбирать, желательно сделать четверть в окне. Такой подход является красивым и практичным. Это позволит защитить ваше помещение от сквозняков, холодного воздуха и спрятать щели с установочной пеной. Размеры четверти должны равняться 5 сантиметрам сверху окон и по бокам. Снизу — в месте установки подоконника размер должен быть 2 сантиметра.

Нормативы установки перемычек

Для укрепления проемов во внешних несущих стенах необходимо задействовать только укрепленные перемычки из бетона самых тяжелых марок. Они должны быть упрочнены арматурой из напряженного металла. Каждый вид перемычки, будь то усиленная или плитная железобетонная перемычка, и типоразмер рассчитаны на определенные нагрузки, которые должен выдержать элемент. Очень важно строго соблюдать допустимую глубину опоры перемычки.

Величина стены должна обязательно соответствовать ширине оконного или дверного проема. К примеру, для проема, ширина которого начинается от 1500 миллиметров, глубина опоры должна составлять около 125 миллиметров. Если ширина до 1800 миллиметров, норма глубины должна составлять около 200 миллиметров. Если ширина от 1800 миллиметров, норма глубины должна составлять не менее 250 миллиметров.

Очень часто причиной неустойчивости железобетонной перемычки становится выбор не того вида или нарушение правил установки. Если в процессе строительства дефект не обнаружился и после его завершения облицовочная кладка начала смещаться или на стенах появились трещины, значит, в процессе строительства был допущен брак. Перемычка из бетона для несущей стены могла не выдержать нагрузки.

Также могло произойти разрушение из-за тяжести перемычки наружной облицовочной кладки. В последнем случае можно исправить дефект. Для этого необходимо разобрать бетонную кладку и сделать другую перемычку. А вот первый случай исправить уже невозможно. Здание необходимо перестроить, поскольку оно является небезопасным для проживания.

Советы при изготовлении перемычки

При создании железобетонных перемычек нужно строго следовать технологии, которую мы описали выше. Но, кроме того, необходимо обратить внимание на некоторые тонкости и нюансы этого рабочего процесса:

1. Обязательно придерживайтесь размеров железобетонных перемычек. Высота перемычки из бетона должна быть не более 1/20 длины проема, а ширину рекомендуется делать по ширине стены, чтобы лишние уступы отсутствовали.
2. При самостоятельном изготовлении диаметр арматурной сетки должен равняться 14 миллиметрам. Тогда железобетонный пояс будет довольно прочным.
3. Нижнюю часть опалубки и распорку рекомендуется снимать через 25 дней, чтобы бетон мог окрепнуть окончательно.
4. Желательно использовать только купленные перемычки или изготавливать их при помощи опалубки. Этот подход является более профессиональным и надежным.
5. Лучше производить заливку перемычки, когда ее верхняя часть будет стоять в один уровень с верхом последнего положенного кирпича, газоблока и т.д. Такой метод позволит вам продолжать кладку без перепадов.
6. Когда вы будете заливать раствор в опалубку, хорошо утрамбуйте его во избежание появления пустот.
7. Если вы не можете определиться с видом перемычки для вашей постройки, лучше проконсультироваться с профессионалом.
8. Перемычки следует подбирать по типу тяжести, которую они могут воспринимать. Вы можете заливать их уже в проеме. Такой подход сэкономит ваши финансы и время.
9. При изготовлении железобетонных перемычек для окон желательно делать окна с четвертью.
10. Для проемов окон и дверей рекомендуется выбрать обыкновенные ненесущие перемычки. Для этого необходимо заранее приготовить армированные пояса и конструктивные элементы небольшого веса.

Как видите, изготовить железобетонные перемычки самостоятельно вовсе не сложно. К тому же вы можете выбрать один из двух вариантов производства, описанных выше. Главное заранее просчитать количество необходимых материалов и приготовить их. При внимательном соблюдении технологий и нормативов строительства у вас получится прочная, надежная и долговечная перемычка. Мы желаем вам сделать качественную перемычку из железобетона, которая будет радовать вас долгое время!

Перемычка над оконными и дверными проёмами своими руками

Здравствуйте. Этим летом я занялся стройкой. Решил соорудить небольшую пристройку к дому. Естественно, своими руками. После окончания строительства я опишу весь процесс, а пока хочу рассказать, как я придумал соорудить из подручных средств надёжные и непромерзающие перемычки над оконными и дверными проёмами.

Технологий сооружения перемычек великое множество. Продаются готовые железобетонные перемычки, можно подложить металлические уголки, можно соорудить опалубку и залить самому из бетона и т.д.

Но готовые перемычки стоят достаточно дорого, да и надо оплатить доставку и разгрузку — на легковой не привезёшь)))). А потом один наверх не забросишь.

Металлические уголки тоже не дёшевы ( ведь нужны достаточно мощные). К тому-же, сталкивался ещё и с таким их недостатком — со временем сквозь шпатлёвку и обои прошла ржавчина. Ведь слой шпатлёвки над ними очень тонкий — штукатурка скрывает их толщину, а над ними только шпатлёвка.
Я всё делаю сам, люблю работать один, поэтому решил заливать на месте из бетона.

Тут есть свои «моменты»: Бетонная перемычка не должна промёрзнуть, иначе оконные проёмы зимой будут «плакать». Решают эту проблему, как правило, прокладывая снаружи 5 см экструдированного пенополистирола. Стоит он тоже не дёшево.

Я строю из газосиликатных блоков. У производителя есть П-образные блоки, которые можно выложить на подпорке, а потом залить бетон в образовавшийся жёлоб. Вроде бы и нормально, но. стоят такие блоки совсем «не гуманно». (Ровно в четыре раза дороже обычных), да и ехать опять-же за ними надо с прицепом..

Поэтому я поступил проще.

Итак, нам понадобится:
1. Доски для опалубки. (Любые, которых не жадко)
2. Газосиликатные блоки.
3. Цемент.
4. Песок, или ПГС
5. Арматура.

Первым делом сооружаем опалубку:

Итак, у меня получилась «несъёмная опалубка» из пористого, непромерзающего материала. Оставшегося в середине пространства, размером 100 на 250 мм с лихвой хватит для изготовления мощной железобетонной перемычки. (Тем более, что 250 — это высота.)

Осталось только изготовить бетон. Его я готовил из цемента М500Д20 и песчано-гравийной смеси. Можно и из песка, но ПГС у меня была.))))). Кстати, при изготовлении из песка, объёмные пропорции цемент/песок следует соблюдать 1/3. А при использовании ПГС можно пропорцию увеличить до 1/5 без потери марки бетона. (Если в ПГС не попадается глина).

Открыв сарай, я с грустью понял, что добыть бетономешалку не так-то просто. С осени не доставалась.

Потом опять песок и снова цемент. Лучше это делать на стальном листе или бетонной площадке, но у меня была под рукой только ненужная старая плёнка.

Образовавшийся «бутерброд» перебрасываем совковой лопатой на край нашей площадки, насыпая строго в одну точку. Суть в том, что так образуется горка и песчинки, скатываясь вниз, полностью обваливаются в цементе.

Так как сейчас блоки кладутся на клей, то они не нужны. Поэтому я их связал между собой и поместил в качестве арматуры в перемычки.

Если у вас арматуры мало, и её не хватает на несколько слоёв, то не забывайте, что бетон очень хорошо работает на сжатие, и очень плохо — на растяжение. Поэтому располагать арматурный пояс нужно как можно ниже. Сверху он не даст вообще ничего.

Вот и всё! Перемычки готовы. Может, кому-то пригодится.

Кстати, если бы у меня не было перегородочных блоков, я бы просто распилил большой. Так получится дешевле — перегородочные дороже обычных, если в кубометрах считать. Это очень легко сделать, например, при помощи моей самодельной пилы:

Правила установки перемычек над окнами

Строительство зданий или сооружений различного назначения сопровождается не только утвержденным архитекторским проектом, но и точными расчетами нагрузки на самую важную часть объекта – стены. Отдельное внимание уделяется обустройству оконных проемов, ведь «пустоты» в кладке являются одним из уязвимых мест. Важно знать про минимальное опирание перемычек, их разновидности и некоторые правила в их обустройстве.

Что такое перемычки над окнами, и зачем они нужны?

Если подойти к какому-нибудь строящемуся дому и взглянуть на прямоугольные проемы для дверей или окон, то можно заметить, что верхнюю его часть составляет особая кладка или протянутая поперек балка. Именно на эту нехитрую конструкцию приходится нагрузка от строительных элементов, идущих выше над ней. Вне зависимости от размера перемычек, они нужны для:

• придания надежности стеновой конструкции – несущая поверхность становится опорой всего здания, и нельзя допустить, чтобы она обрушилась;
• создания определенной формы оконной выемки – перемычки могут представлять собой классическую горизонтальную балку, а могут быть выполнены в виде игривой арки;
• основы под потолок и продолжения обустройства стен.

Расчет площади проема происходит задолго до начала строительных работ. Поменять его габариты или форму в процессе возведения здания хотя и возможно, однако может потребовать значительных изменений в проекте, чтобы равномерно распределить весовую нагрузку строения.

Варианты обустройства перемычек

В зависимости от места установки, различаются виды монтируемых перемычек над окнами.

Как известно железобетонные плиты перекрытия опираются на две стороны.

Стена, на которую опирается плита, является несущей. А стена, на которую не опирается плита перекрытия, является самонесущей. Т.е. несет сама себя.

Так вот оконные проемы, расположенные в несущих стенах перекрывают усиленными перемычками — 3ПБ. А в самонесущих стенах перемычками 2ПБ. Длина перемычки подбирается равной ширине оконного проема плюс опирание не менее 250 мм с каждой стороны.

Железобетонные детали совмещаются друг с другом для создания надежной перемычки.

Однако для ее изготовления следует знать, что существуют различные размеры железобетонных перемычек, отличающихся по названию:

• ПБ – изделие в форме бруса шириной обычно не более 250 мм, а длина колеблется от маркировки продукции и может составлять от 1 до почти 6 м;
• ПП – изделие представляет собой плиточную поверхность, и его ширина уже превышает 250 мм; оно изготавливается путем скрепления нескольких брусьев;
• ПГ – продукция данной маркировки выпускается в виде балок, имеющих в составе своей конструкции особый желобок, именуемый четверть; ПГ применяют для обустройства надежных примыканий у плит, используемых для перекрытия;
• ПФ – вариант железобетонного изделия, используемый на фасадной части здания, и «прикрывает» собой ПГ и его выемки.

Некоторые предпочитают изготавливать ж/б самостоятельно, соорудив опалубку, вставив арматурные детали и залив все это бетонной смесью. Однако для создания опоры над оконными проемами рекомендуется использовать перемычки заводского изготовления. На некоторых заводах есть возможность заказа индивидуальных форм под оконный проем.

Что касается минимального опирания перемычек, то оно составляет не менее 250 мм на стену из кирпича, а для обустройства на перегородках – не менее 200 мм.

На деле металлические уголки в качестве перемычки используются при облицовочной кладке или при кладке перегородок толщиной в полкирпича (120 мм). Исходя из этого применяют стальной уголок с шириной полки 120 мм.

Как рассчитывается размер проема?

Размер проема и опирание перемычек рассчитывается в индивидуальном порядке в зависимости от вида используемых для строительства здания материалов, которые могут выдержать лишь определенную нагрузку. Необходимо учитывать:

1. Вес деталей перемычки, а также собранной целиком конструкции в целом.
2. Вес будущей стены, возводимой над оконной выемкой.
3. Как именно будет распределяться вес стенной поверхности над проемом (в случае, если производится летняя кладка, то достаточно использовать в расчетах вес 1/3 верхней части стены; если же зимняя – то приходится учитывать нагрузку, оказываемую всей стеной).
4. Нагрузку, оказываемую плитами перекрытия, а также балками.

Также существуют следующие формулы для измерения основных параметров будущей перемычки:

• величина нагрузки = удельный вес используемого материала * значение ширины проема * значение толщины кладки в проеме * высоту стены над перемычкой;
• прочность = сопротивление основного материала * сопротивление отдельно взятой детали * коэффициент 1,12.

Желательно воспользоваться помощью профессионалов для определения правильного размера проемов, чтобы в процессе будущего строительства не случилось непредвиденных ситуаций вроде обрушения материалов.

Способы выполнения перемычек для газобетонных блоков над окнами и дверьми

Грамотное выполнение армирования строений из газобетона является залогом долговечности возводимой конструкции, а также позволяет предотвратить появление трещин и деформаций в процессе всего периода эксплуатации.

Армированные элементы применяются при необходимости повысить уровень прочности стен из газосиликата в условиях коттеджного и частного малоэтажного строительства. Перемычки для газобетонных блоков устанавливаются при обустройстве всех оконных и дверных проемов. Это помогает распределить нагрузки от перекрытий и исключить появление трещин в оконной зоне.

Заводские решения

Технология применения перемычек в частном домостроительстве имеет несколько принципиальных отличий от монтажа, принятого в современном и массовом строительстве с использованием ячеистых газобетонов. В настоящее время используется несколько видов перемычек, которые отличаются конструктивными особенностями и правилами применения.

Готовый вариант армированной газосиликатной перемычки по ГОСТ

Готовые заводские газосиликатные (газобетонные) перемычки являются обычными балками из газобетона с прямоугольным сечением и внутренним каркасом в виде арматуры, покрытой специальным антикоррозионным составом.

Стрелки на элементе указывают правильное направление выполнения монтажа.

Основными преимуществами являются:

• правильно армированные газобетоны не растрескиваются, не «плывут» и не разрушаются в процессе длительной эксплуатации;
• газобетонные перемычки относятся к высокопрочным конструкциям с малым весом, не оказывающим дополнительной нагрузки на возведенные стены и фундаментное основание;
• ячеистая структура газобетонной перемычки идентична структуре строительных блоков, поэтому не вызывает снижения показателей тепловой эффективности, и в результате не потребуется выполнять дополнительное утепление.

Основные размеры газосиликатных перемычек:

• Высота — 124 мм;
• Ширина — 115 мм, 150 мм, 175 мм;
• Длина — 1300-3000 мм.

Уточняйте на сайте производителей.

Конструкция из U-блоков

Наиболее популярным вариантом является обустройство сборно-заливных перемычек над окнами в стенках из ячеистого газобетона с несъемной опалубкой на основе U-образных элементов.

В приведенной по ссылке статье представлена информация о выпускаемых размерах этих элементов и о способе самостоятельного изготовления.
[adinserter block=»3″]
U-образные перемычки являются сборными элементами. Они легко пилятся под необходимую длину с помощью ножовки по газобетону. В борозды изделий закладывается сварная арматурная каркасная конструкция, после чего монтаж производится над оконным или дверным проемом посредством деревянной опалубки. Железобетонные элементы изготавливаются с применением тяжелых смесей на основе бетонов и арматурных прутов.

Железобетонные перемычки

Эти заводские изделия представляют собой балки из бетона с арматурой внутри.

По теплопроводности бетон заметно уступает газосиликату.

Если планируется утепление стен дома минеральной ватой, то эти балки использовать можно.

Но для стен без утеплителя железобетон будет являться мостиком холода.

В этом случае перемычки из газобетона, предложенные в первом варианте, смотрятся лучше.

Глубина опирания и максимальная длина проема

В зависимости от конструкционных особенностей может варьироваться как технология монтажа, глубина опирания перемычек на газобетонные блоки, так и основные правила эксплуатации.

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники.

Армирование осуществляется рифлеными металлическими прутами, имеющими класс прочности А400-500 при диаметре в 10-16 мм (что определяется расчетом):

• при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
• при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.
[adinserter block=»4″]

Устройство армированных перемычек

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования.

Размеры подбираются в соответствии с длиной пролёта и шириной стеновых блоков. Такой элемент используется в качестве балки на один пролет и монтируется в соответствии со следующими рекомендациями:

• подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
• при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
• на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

Устройство на уголках или арматурных стержнях

Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал.

Такая конструкция представляет собой применение металлических уголков, устанавливаемых с опорной глубиной в 30 см. Монтажные работы осуществляются с учётом следующих требований и правил:

• стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
• минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
• уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
• металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.

Вот ещё вариант:

Советы и рекомендации

Важно помнить, что если длина проема не превышает 1,2 метра, а высота менее двух третей от ширины, то наиболее удобным вариантом устройства станет перемычка из стандартных блоков без применения дополнительных крепежей. Блоки нужно укладывать с использованием съёмной временной опалубки и специального клея для ячеистых газобетонов. Боковые элементы в этом случае заглубляются в стену минимум на 115 мм.

Дополнительным усилением может стать армирование расположенных над проёмом рядов. Оптимальное сечение используемой арматуры составляет примерно 6-8 мм. Концевая часть заводится за границы проема на 0,5 м с двух сторон кладки. Концам нужно придать Г-образную форму и анкеровать их в кладку газобетонных блоков.

Полезное видео

Вот так можно смонтировать качественную правильную перемычку и обойтись без покупки заводских изделий:

Монтаж перемычек над окнами в доме из газобетона – секреты современного мастера

На этапе строительства дома из газобетонных блоков требуется дополнительное усиление дверных и оконных проемов. Это необходимо для укрепления всей конструкции, предотвращения образования на стенах здания трещин или других недостатков, которые могут обнаружиться при дальнейшей эксплуатации. Для этой цели используются различные виды строительных перекладин, различающиеся стоимостью, быстротой и удобством монтажа, долговечностью. Перемычки над окнами в доме из газобетона решают множество насущных проблем, однако перед их использованием следует ознакомиться с некоторыми нюансами и важными характеристиками.

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

• высокая скорость производства работ;
• небольшая масса;
• четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
• отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

• перед укладкой желательно со всех сторон покрыть уголки краской;
• для фиксации профили скрепляют проволочной стяжкой или сваркой;
• уголки не выступают из стены, их монтируют в газобетон;
• перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Глубина опирания

Для надежности всей конструкции очень важно правильно рассчитать такие параметры как площадь опирания, длина и ширина укрепляющих изделий. Эти составляющие определяются исходя из ширины оконного отверстия, а также из высоты кладки над ним. Глубину опирания перемычек на газобетонную стену или минимальную длину заведения в кладку определяем в зависимости от их вида. Самыми популярными вариантами являются:

1. Армированное изделие из высокопрочного ячеистого бетона при длине проема до 174 см. Если приспособление применяется для несущей конструкции, тогда минимальное значение опирания составляет 25 см.
2. Железобетонное изделие. Для оконного отверстия шириной до 300 см, несущая U-образная перемычка заводится в кладку на 25 см, монолитная конструкция для проема до 200 см заводится на 35 см. Второй вариант, в отличие от первого, требует дополнительного наружного утепления.
3. Из металлических элементов. При ширине оконного отверстия до 200 см заводится в кладку на 20 см. Обязательно утапливать в стену.


Вариант без перемычек тоже применяется на практике. Для реализации задуманного нужно соблюсти несколько требований:

1. Ширина оконного отверстия не превышает 120 см.
2. Высота кладки над коробкой составляет не более 2/3 ширины проема.
3. Устраивается временная опалубка.
4. Над укреплением осуществляется армирование нескольких рядов.
5. Пустоты заполняются клеем для газобетона.

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
3. Проклеиваются все швы, в том числе и горизонтальные.
4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
7. После высыхания бетона, убираем доски и подпорки.


Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство. Сроки зависят от того, в какое время года производится стройка, от погодных условий, температуры и влажности воздуха. При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
4. С наружной части стены закрепляем утеплитель.
5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
6. Опалубка заливается раствором М200, М300.
7. Состав следует утрамбовать и выровнять.
8. Снимаем элементы опалубки после высыхания раствора.


Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
3. Убеждаемся, что изделие упирается на стены.
4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков. Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия.

Ремонт перемычек — Установка и ремонт оконных перемычек

Одна из распространенных, но более серьезных структурных проблем, которые могут повлиять на дом, — это обрушение перемычки. Над большинством окон и дверей будет какая-то перемычка. Обычно это кирпичные перемычки, стальные перемычки или бетонные перемычки. Первыми признаками проблемы с перемычкой обычно являются трещины в кладке над окнами и дверями.

Что делать, если вы заметили трещины над окном или дверью? Вы можете отремонтировать перемычки? Вам нужно заменить треснувшие перемычки?

Это руководство призвано ответить на эти вопросы и рассказать, как отремонтировать перемычки с помощью спиральных спиральных стержней.

Меню

Что такое перемычка?

Перемычка — это тип структурной опоры, используемой в зданиях. Они устанавливаются горизонтально над проемами, такими как двери и окна, чтобы выдерживать нагрузку конструкции, расположенной выше. Перемычки могут быть из кирпича, бетона, дерева или металла. Они обеспечивают дополнительную прочность в более слабых местах — если несущая перемычка повреждена, это требует внимания.

Когда нужно ремонтировать перемычку?

При работе с трещинами в стене важно установить первопричину трещин.Когда трещины находятся над дверями и окнами, первым делом необходимо найти доказательства того, что перемычка треснула или взорвалась.

Выявление поврежденных и неисправных перемычек

Когда перемычки выходят из строя, они часто вызывают появление вертикальных трещин в окружающей кладке. Поэтому вертикальные ступенчатые трещины в кирпичной кладке — самое яркое свидетельство того, что ваша перемычка вышла из строя.

Обычно вертикальные трещины появляются по диагонали вверх и внутрь от верхних углов окон.Перемычки обычно изгибаются вниз, когда они выходят из строя, что заставляет кирпичную кладку двигаться вверх и внутрь, что приводит к трещинам и вздутию кладки. В случае неудачных перемычек трещины не должны выходить за пределы ширины окна или двери.

Самыми частыми причинами выхода из строя перемычки являются неисправности перемычки, такие как коррозия стали. Важно отметить, что перемычки могут треснуть или взорваться из-за других структурных проблем, таких как движение в стене или фундаменте. Вам следует проконсультироваться с инженером-строителем, чтобы исключить более серьезную проблему.

Проблемы с перемычками часто наблюдаются при замене деревянных окон, обычно на новые окна из ПВХ. Перед установкой новых окон подрядчики должны проверить состояние перемычек. Очевидно, что наличие трещин на этом этапе беспокоит домовладельца. В таких случаях перемычку необходимо укрепить (или заменить) перед тем, как снимать и устанавливать новые окна.

Если вы имеете дело с перемычками плоской арки из кирпича, то ремонт перемычек несложно выполнить с помощью винтовых стержней.Эти стержни из нержавеющей стали вставляются в пазы над существующей перемычкой. Это придает несущую способность и обеспечивает высокоэффективный ремонт с минимальными нарушениями.

Виды ремонта перемычек

Перемычки кирпичные и каменные

Ремонт кирпичных перемычек и кирпичных плоских арочных перемычек легко выполняется с помощью спиральных стержней. Это основная тема нашего руководства — вы можете перейти к тому, как установить винтовые стержни, чтобы узнать больше.

Бетонные перемычки

Если ваша бетонная перемычка имеет горизонтальные трещины, то вам необходимо устранить трещину непосредственно.Это связано с тем, что вода может попасть в трещину и вызвать ржавление стальной арматуры в бетоне. Расширение ржавчины может привести к разрушению бетона. Вам стоит присмотреться к другим продуктам для ремонта бетона или вообще к замене перемычки.

Пример бетонной перемычки над окном

Металлические перемычки

Со временем металлические перемычки , в том числе из стали , в некоторой степени подвержены коррозии. По мере коррозии металл расширяется, что приводит к растрескиванию штукатурки.Вам нужно будет заполнить эту трещину инъекцией смолы, чтобы защитить ее. Это должно предотвратить дальнейшее повреждение перемычки.

Деревянные перемычки

Там, где используются деревянные перемычки, часто в более старых зданиях, вы подвержены риску гниения древесины (влажной и сухой), а также появления жуков-буревестников. Это может повлиять на структурную целостность древесины и означать, что вам потребуется заменить или отремонтировать их, используя винтовые спиральные стержни, как описано в этом руководстве.

Ремонт перемычки окон

Ремонт оконных перемычек лучше всего производить с помощью винтовых стержней.Эти арматурные стержни можно использовать с перемычками из кирпича или кладки. После установки эти стержни из нержавеющей стали повышают прочность с минимальным разрушением.

Винтовые стержни — прекрасная альтернатива установке новой перемычки. Установка новой перемычки требует снятия и замены кирпичной кладки, а также поддержки каменной кладки над проемом во время этого процесса. Это дорого и разрушительно.

Как использовать винтовые стержни для ремонта перемычек

Эти стальные стержни эффективно преобразовывают существующую кирпичную кладку в балку.Их можно использовать и на кирпичных перемычках арок с использованием дополнительных шпал.

Как работают винтовые стержни?

При правильной установке винтовые стержни и цементный анкерный раствор настолько прочно связаны с кладкой, что фактически образуют единую кладочную балку. Эта балка обладает отличной несущей способностью и способна поддерживать кирпичную кладку выше, а также распределять нагрузки на конструкцию. Паз для стержня из нержавеющей стали прорезан на определенную глубину, чтобы обеспечить наилучшее постоянное сцепление с раствором.

При добавлении второго стержня силы напряжения, действующие на перемычку, дополнительно перераспределяются. Прочность на растяжение, демонстрируемая перемычкой, усиленной винтовой перемычкой, превосходит альтернативы, часто во много раз. Восстановив перемычку, вы устраните риск ее выхода из строя и любых опасных последствий.

Установка винтовых стержней для ремонта перемычки

Установка спиральных стержней выполняется относительно быстро и легко. Все работы ведутся внешне, что сводит к минимуму неудобства для домовладельцев.

Мы разбили установку на простые и понятные шаги. Описанный ниже метод установки применим как к оконным, так и к дверным перемычкам. Настоятельно рекомендуется установить винтовые стержни на два уровня выше разрушенной перемычки.

Винтовые стержни для ремонта перемычек доступны трех и семи метров длины. Такая большая длина позволяет решеткам выступать за окно или дверь на необходимые 500 мм. Вы также можете отрезать более длинные изделия до нужного размера.

Шаг первый — вытеснение и чистка слотов

Используя зуборез, вырежьте или вытесните щель в горизонтальной подушке из раствора над первым рядом кирпичей, расположенной прямо над перемычкой.

Для кирпичных перемычек арки прорезь должна быть прорезана в горизонтальном слое раствора, проходящем непосредственно над венцом арки.

Ремонт перемычки кирпичной арки — показано расположение первой винтовой балки

Вам нужно вырезать не более 500 мм с каждой стороны проема и над окном или дверью.Вам необходимо вырезать прорезь на нужную глубину в зависимости от толщины стены. См. Таблицу ниже:

Перед промывкой стыка чистой водой удалите раствор, включая все рыхлые материалы.

Два — анкерный раствор

Тщательно перемешайте анкерную затирку лопастным миксером. Загрузите раствор в стрелочный пистолет.

Закачивайте раствор в заднюю часть прорези непрерывным ровным валиком примерно до двух третей глубины прорези.

Три — вставьте первую планку

Плотно вставьте спиральную планку в раствор примерно на две трети глубины паза. Убедитесь, что планка выступает на 500 мм с каждой стороны окна или двери.

Четыре — Вставьте второй стержень

Нанесите вторую полоску анкерного раствора в прорезь, убедившись, что первая полоса полностью покрыта. Перед добавлением второй спиральной планки удалите излишки раствора затиркой. Эта планка должна достигать примерно половины глубины паза и находиться на расстоянии не менее 10 мм от первой планки.

Теперь вам нужно нанести еще один валик раствора, пока он не окажется примерно в 10 мм от поверхности. Убедитесь, что бруски и раствор плотно набиты.

ВЫ ДОЛЖНЫ ПОВТОРИТЬ ЭТОТ ПРОЦЕСС ДЛЯ ВТОРОГО УРОВНЯ.ВТОРОЙ УРОВЕНЬ СОЗДАЕТСЯ, ВЫРЕЗЫВАЯ ДРУГОЙ СЛОТ НА ЧЕТЫРЕ КУРСА ВЫШЕ ПЕРВОГО, ИСПОЛЬЗУЯ ТОЧНО ТАКЖЕ МЕТОД

Позиционирование второй винтовой планки для ремонта оконной перемычки

Пять — исправление

В завершение сделайте прорезь и заполните вертикальную трещину подходящим заполнителем. Используя правильный наполнитель для переточки, вы не должны оставлять следов ремонта.

Какую затирку использовать при ремонте перемычек?

Вам понадобится раствор, чтобы закрепить винтовые стержни на месте.Permagard предлагает анкерный раствор PermaCEM из-за его высокой прочности. Этот анкерный раствор на основе цемента обеспечивает прочное сцепление и долговременную стабильность, сохраняя максимальный контакт с кирпичной кладкой. Его можно смешивать в точных количествах, необходимых для экономии отходов.

Что делать внутри при ремонте перемычки?

Мы сосредоточились на том, как отремонтировать перемычку снаружи. Теперь посмотрим, что делать внутри. Наилучший способ действий определяется серьезностью трещин и их выходом на внутренний лист стенки полости.

Трещины, выходящие на внутреннюю створку

Если трещины очевидны на внутреннем листе полой стены, вам нужно повторить процесс и создать новую перемычку / балку внутри. Вы также должны убедиться, что между двумя створками имеется достаточно стенных стяжек, чтобы обеспечить правильную и безопасную передачу нагрузки.

Лучший способ сделать это — проверить, достаточно ли стеновых связей. В случае полой стены вы должны иметь возможность провести визуальный осмотр, глядя между внутренними и внешними створками.Если вы не можете хорошо рассмотреть существующие стенные стяжки и их частоту, вы можете использовать металлоискатель или камеру эндоскопа.

Вам потребуется добавить или заменить стенные стяжки, если их недостаточно или существующие стяжки корродированы для обеспечения устойчивости конструкции. В нашем руководстве по установке стенных стяжек вы найдете правильное расстояние и установку стенных стяжек.

На внутренней створке трещин нет

Если нет признаков растрескивания на внутренней створке, то устанавливать балку внутри не нужно.Однако вам нужно будет проверить стенные стяжки, как указано выше. Если между двумя створками недостаточно стенных стяжек, вам следует установить необходимые стенные стяжки.

Создание перемычки

Без перемычки

Иногда перемычек вообще не существует. Когда над окном нет перемычки, это обычно означает, что кладка была возведена непосредственно на оконные рамы. В этом случае вы можете создать новую перемычку, используя винтовые стержни. Вы можете сделать это, установив два уровня спиральных стержней, используя метод, описанный выше.

Установка спиральных стержней таким образом позволяет сформировать перемычку в существующей кирпичной кладке. Это более дешевый и легкий ремонт, чем установка новой бетонной или металлической перемычки, которая является дорогостоящей и очень разрушительной.

Стоимость ремонта перемычки

Использование винтовых стержней для ремонта перемычки или создания новой перемычки — наиболее экономичный подход. Стоимость ремонта перемычки резко снижается за счет простоты ремонта и быстроты установки перекладин.

Альтернативы часто включают удаление кирпичной кладки и механическую поддержку окружающей кладки. Это делает его большой, дорогостоящей и зачастую сложной работой. Тогда у вас возникнут эстетические проблемы с заменой снятой кирпичной кладки на новые слои, которые могут выглядеть иначе. При использовании метода спиральных стержней нет необходимости заменять перемычку или перестраивать какую-либо кладку, так как используется существующая кирпичная кладка.

Permagard предлагает следующие варианты спиральных стержней:

Вы можете купить наши винтовые стержни для ремонта перемычек оптом, чтобы сэкономить.

Слитки также можно приобрести индивидуально:

Стержни могут быть закреплены с помощью анкерного раствора PermaCEM — 48,50 фунтов стерлингов без учета стоимости. Ндс на 25кг.

Если у вас есть необходимые инструменты, общие затраты на ремонт перемычки могут быть очень доступными. С учетом стоимости спиральных арматурных стержней и анкерного раствора ремонт одной оконной перемычки может составлять всего от 100 фунтов стерлингов. Это не включает труд.

Permagard — Специалисты по структурному ремонту

Если у вас есть какие-либо вопросы о трещинах в кирпичной кладке или любом другом структурном ремонте, свяжитесь с нашей командой для получения бесплатной технической консультации.

Если вы хотите узнать, как спиральные стержни можно использовать для сшивания трещин для ремонта трещин в стенах, прочтите наше руководство.

ступеней строительства — Lazarian World Homes

Загрузите список материалов и список конструкций в формате PDF (см. Ниже)

ЭТАПЫ СТРОИТЕЛЬСТВА:
Подготовка к строительству: Этапы строительства
Важно, чтобы определенные материалы для подготовки к строительству были приобретены до начала строительства
. Кто-то из местных жителей строительного объекта должен
организовать и заказать определенные предметы.Ниже приведено то, что требуется для начала строительства
дома в мире лазариев Qty (1). Фермы крыши
могут быть доставлены или изготовлены на месте. Если фермы должны быть изготовлены на месте с использованием зажимных приспособлений,
, тогда необходимое количество 2X4 (верхний и нижний шнур), 2X3 (внутренние ремни)
и 3/8 ″ фанеры Struct I или CDX для косынок должны быть доступны немедленно.
начало изготовления фермы крыши. Кроме того, на площадку должны быть доставлены 2,500 футов (линейных футов) арматурного стержня № 3 при минимальной длине
12 футов (для резки на длину согласно плану), плюс 750 квадратных футов проволочной сетки 6 x 6 x 10 x
10.Кол-во (5) — 50-фунтовые мешки с готовой смесью. Бетон
должен быть доставлен на площадку для заполнения 4 ″ — 6 ″ бетона в
как минимум двух отверстиях на пеноблок ICF для стен, как описано ниже. Цемент
стабилизирует / закрепляет пеноблоки на плите перед укладкой. Черновая сантехника
, электрические провода, розетки и сервисное оборудование должны быть доставлены на объект
. Необходимо закупить газ и масло для строительной техники и подготовить к эксплуатации
машин. Автобетоносмеситель (4 ярда) с бетононасосом
должен прибыть в полдень второго основного рабочего дня
(после заливки плит).

Шаг 1. ЗАКЛАДКА ФУНДАМЕНТА

Перед началом строительства (до прибытия бригады) необходимо
залить бетонный фундамент и уложить необходимую грунтовку. Бетонная плита / основание
будет залита в соответствии с планом дома с арматурным стержнем №3 длиной 3 ‘, встроенным 12 ″
во внешние опоры плиты на 16 ″ по центру (ОС). Убедитесь, что плита квадратная,
плоская и ровная. При необходимости измельчите или сколите.
ВАЖНАЯ ИНФОРМАЦИЯ: Расположение арматуры должно составлять 16 дюймов по центру и удерживаться на расстоянии 4 дюйма от внешнего края плиты
, включая углы. Поскольку пеноблоки ICF укладываются друг на друга, одновременно проводится грубая сантехника
и электропроводка. На эту работу не должно быть выделено
дополнительного времени.

Дом ОБЯЗАТЕЛЬНО должен быть квадратным. Проведите диагональную ленту по углам плиты
, чтобы убедиться, что плита имеет квадратную форму. Эти 2 диагональных размера должны быть на
равны друг другу, чтобы плита была квадратной.Для того, чтобы построить здание
на «неквадратной» плите — для достижения требуемых общих равных размеров
, может потребоваться навесить часть пеноблоков над краем плиты
.

АЛЬТЕРНАТИВНАЯ СИСТЕМА ФУНДАМЕНТА С ИСПОЛЬЗОВАНИЕМ ПЕНОВЫХ БЛОКОВ LAZARIAN ICF
В КАЧЕСТВЕ ФОРМ: Самый эффективный способ установки фундаментов — использование пеноблоков Lazarian ICF
в качестве форм. Опоры 12 ″ W X 24 ″ D, показанные на деталях бетонного фундамента
, рассчитаны на максимальную прочность, когда лазарийские здания
строятся в НАИБОЛЕЕ / САМЫЕ РАСШИРЕННЫЕ УСЛОВИЯ ПОЧВЫ.Поскольку
здания Lazarian имеют легкий вес, а железобетонные опоры, бетонные колонны
с диаметром 16 дюймов по центру, средний пролет (высота 4 фута) и армированные верхней пластиной бетонные соединительные балки
(линия 8 футов) соединены между собой для создания истинного Армированное бетонное здание с опорой и балкой
может использоваться альтернативная система фундамента.
Там, где есть разложившиеся строительные подушки из гранита или уплотненного песка, будет использоваться опора 12 ″ WX
12 ″ D с использованием блока перемычки из пенопласта Lazarian ICF в качестве формы более
адекватных.Чтобы установить фундамент из блоков Lazarian в качестве опалубки, просто установите линии
линий по внешнему периметру здания желаемых размеров на отметку
чистового перекрытия (плиты). Затем выкопайте опоры. Затем выровняйте линии струны на
, убедившись, что диагональные длины углов фундамента / плиты равны
. Используя блоки Lazarian для перемычки, отрежьте одну стену / сторону блоков. Остающаяся внешняя стена
и основание блока перемычки Lazarian будут служить доской формы
и обеспечивать возможность монолитной заливки.Затем установите блоки Lazarian на линию колонны
, используя арматурный стержень № 3, установленный вертикально в нижней части основания, и используя небольшое количество твердого цемента
для стабилизации пеноблока Lazarian на арматуре в желаемом положении
. Когда блоки Lazarian надежно закреплены на месте, внешняя стенка
пеноблока служит опалубкой при заливке плиты. Когда грунт
является обширным или менее желательным, увеличьте размер опоры до 12 ″ X
24 ″ D, используя стандартный блок Lazarian в качестве первого ряда в системе
с перемычкой Lazarian, установленной в качестве верхнего ряда, или формируйте доску в способом
, описанным выше.Во всех фундаментных системах, использующих обычные деревянные формы
или блоки Lazarian в качестве форм, установите непрерывную арматуру №3 №3 в фундаменте горизонтально и залейте бетон во ВСЕ полости и плиту
монолитно.

Шаг 2: Строительство стен из пеноблоков

После заливки фундамента / плиты, по которой можно ходить, можно начинать строительство НАРУЖНОЙ СТЕНЫ
. Разрежьте стальную арматуру №3 (достаточно для первых блоков ICF до
стопки высотой 4 фута) на отрезки длиной 5 футов, нахлест 12 дюймов и привяжите к существующей вертикальной арматуре № 3
, встроенной в плиту.Этот арматурный стержень должен выступать над первой заливкой / 1/2 высоты стены
из 4 блоков (4 фута высотой) 12 дюймов, чтобы закрепить арматурный стержень на второй ступени и довести его до 8 футов
высоты. Свяжите арматуру с помощью пластиковых стяжек-молний средней прочности шириной 3/16 дюйма. Убедитесь в наличии арматурных стержней
и бетонных столбов / колонн на концах всех стен, наличия столбов /
столбцов на всех внутренних и внешних углах и с обеих сторон всех черновых проемов
для всех дверей и окон. Всегда штабелируйте блоки ICF со стилем связи, то есть
расположены в шахматном порядке друг над другом.При установке в стенах
строительной стены необходимо соединить как минимум одно отверстие (8 дюймов) и никогда не допускать выравнивания швов блоков ICF вертикально друг к другу.
Уложить 1-й ряд пеноблоков ICF по всему внешнему периметру плиты
согласно чертежам архитектора. Отрежьте арматурный стержень, установленный в плите, в дверных проемах / местах
заподлицо с бетонной плитой (при необходимости используйте шлифовальный станок).
Залить относительно жесткий (с высокой степенью осадки) бетон высотой 4–6 дюймов в полости блоков из пеноблока ICF.
, где есть вертикальная арматура.Этот бетон будет удерживать на месте 1-й слой пеноблоков
, чтобы можно было укладывать стены.
NEXT: Нанесите мелом линии на все внутренние стены. Для ВНУТРЕННИХ СТЕН:
поместите один ряд пеноблоков ICF в центр линий разметки и отметьте бетон
(краской, мелом или маркером) 16 ″ OC в центре отверстий блока пенопласта
. Затем удалите блоки и просверлите 5/8 ″ сверлом по камню отверстия глубиной от 6 ″ до 8 ″ на глубину
на отметках. Перед установкой арматуры с помощью воздушного компрессора продуйте отверстия
чистыми и свободными от мусора.Кроме того, просверлите отверстия и добавьте арматуру для всех внутренних и внешних углов
или концевых стоек / колонн и с каждой стороны дверных и оконных проемов
. Используйте эпоксидную смолу и установите арматурный стержень № 3 длиной 3 фута в плиту на глубину 6-8 дюймов в каждое просверленное отверстие
.

Этап 3: ПОДГОТОВКА К ЗАЛИВКЕ БЕТОНА СТЕН

Установите 1-й ряд пеноблоков ICF для внутренних стен и залейте
жесткого бетона высотой 4-6 дюймов — минимум два отверстия на блок, ПЛЮС все внутренние и
внешнего угла или концевых стоек / колонн на всех внутренних стенах.Как только эпоксидная смола застынет,
затем залейте 4-6 ″ жесткой предварительной смеси бетона в отверстия с арматурой для внутренних стен
. После того, как цемент застынет, добавьте 4-х футовый арматурный стержень к только что установленному стержню
— точно так же, как это было сделано ранее для внешних стен.

ВАЖНАЯ ИНФОРМАЦИЯ: ПОВТОРИТЕ ПОВТОРНУЮ ПРОВЕРКУ всей планировки / размеров стен и проверьте прямоугольность стены
перед укладкой блока после укладки бетона 4 ″ — 6 ″ в первом ряду
пеноблока ICF.

Изготовьте деревянные коробчатые рамы 2 ″ X 6 ″ с фанерными вставками 12 ″ сплошной верхней части
для всех оконных и дверных проемов (общий размер на 1/4 дюйма больше заявленных примерных размеров проемов
).Используйте 3-дюймовые гвозди для бетона / кирпичной кладки, чтобы прибить / прикрепить раму двери
к плите. Рамы оконных коробов могут быть прибиты гвоздями через их основание к бетонным перемычкам
на высоте 4 фута (после первой заливки бетона на 4 фута) или использовать 3 1/2 ″ шурупы для гипсокартона
для соединения с пеноблоками.

Напоминание: Установите (1) арматурный стержень № 3 (соедините пластиковыми стяжками) вертикально 16 ″ OC
и нахлестайте арматурный стержень 12 ″ на каждый существующий вертикальный стержень в плите для всех внешних и внутренних стен
. Используйте арматурный стержень №3 в количестве (1) горизонтально во всех перемычках / коллекторов на высоте 4 и 8 футов линии плиты
.

ПРИМЕЧАНИЕ: ВСЕ арматурные стержни должны иметь притирку минимум 12 дюймов по вертикали и горизонтали.

Поместите пеноблоки ICF для всех внешних и внутренних стен на базовый ряд из
существующих блоков и штабелируйте 4 фута высотой, используя блоки балок / перемычек для верхнего ряда
. (см. чертежи штабелирования пеноблоков)

Разрежьте блоки из пенопласта (с помощью электрического провода или Sawzall) и сложите блоки из пенопласта
, плотно прилегая к деревянным рамам 2 ″ X 6 ″ в дверных и оконных проемах.

ПРИМЕЧАНИЕ: Чтобы затянуть провод в электрическом проводе (стержне), сожмите концы ручки стержня,
, а затем добавьте провод, закручивая каждый конец в крючке.Установите проволоку, а затем ослабьте натяжение
на концах металлических стержней, и проволока затянется.

Установите заглушки для отверстий из пеноматериала в верхней части ВСЕХ отверстий перемычки / коллектора ICF ICF
на 4 ‘и 8’, где НЕТ вертикальной арматуры.

Во ВСЕХ оконных и дверных проемах заблокируйте ВСЕ вертикальные отверстия балки / перемычки на линии
на линии 8 футов с помощью заглушек для отверстий из пенопласта.

Вырежьте отверстие (кольцевой пилой) по форме и размеру балки / перемычки на линии балки / перемычки 4 фута
и 8 футов, где стены пересекаются, чтобы получить НЕПРЕРЫВНЫЙ бетон и арматуру
(изгибы на 90 градусов) КАНАЛЬНАЯ БАЛКА / LINTEL, чтобы связать стены
вместе в перемычках на ВСЕХ углах и Т-образных пересечениях.

Установите изгибы арматурных стержней №3 под углом 90 градусов (прямые углы) в балках / перемычках длиной 2 фута с каждого конца
(общая длина 4 фута) на ВСЕХ внутренних / внешних углах и Т-образных пересечениях с TIE / LOCK
ВСЕ стены вместе на 4 фута и 8 футов в высоту.

Установите грубую электрическую и водопроводную сеть, используя горизонтальные полости перемычки на высоте 4 и 8 футов
в качестве выемки, и используйте открытые вертикальные отверстия в блоках из пенопласта ICF (вертикальные отверстия, в которых
не будет арматуры / бетона) в качестве выемок.

ЕСТЬ ДВА БЕТОНА ВЫСОТЫ ДО 8 ФУТОВ ВЫСОТЫ СТЕНЫ: Когда вы заливаете бетон
во все открытые отверстия пеноблоков ICF, СНАЧАЛА заполните U-образные каналы
в балках / перемычках бетоном до стен высотой 4 фута.Убедитесь, что вы залили бетон
в столбах / колоннах рядом с ОБЕИМИ сторонами всех дверей и окон, А ТАКЖЕ на всех внутренних / внешних углах и концевых стойках / столбах
. ДАЛЕЕ, повторите те же шаги, что и для
выше, и залейте стены, используя U-образные перемычки / коллекторы, так как бетонируйте каналы
, чтобы завершить стены на высоте 8 футов.

Шаг 4: ЗАТЯЖКА СТЕН

Перед заливкой бетона на всех пересечениях стен и углах стен используйте двухкомпонентную эпоксидную смолу
, чтобы прикрепить стены из пеноблоков ICF друг к другу только на балке / перемычке (высокие балки / перемычки 4 фута
и 8 футов).Кроме того, эпоксидная балка / концевые элементы перемычки в блок из пенопласта ICF
. Это укрепит соединения, предотвратит перемещение стенок и
предотвратит выброс концевых элементов перемычки.

Если Т-образные пересечения стены и / или углы стены кажутся неплотными, втяните их друг в друга
с помощью металлической стяжной проволоки, соединенной с вертикальной арматурой, 18 ″ -24 ″ внутри стены
у балки / перемычки и бегите к за стеной. Используйте деревянный брусок, чтобы предотвратить врезание проволоки
в пенопласт снаружи, когда вы скручиваете проволочную стяжку
, чтобы стены соединились вместе.

Шаг 5: ЗАЛИВКА БЕТОНА

Для дома в мире Лазаря требуется примерно 7-8 кубических ярдов бетона для
всех стен высотой 8 футов. Закажите 4 кубических ярда для первой заливки на высоту 4 фута. Залить бетон
(НЕОБХОДИМО — ИСПОЛЬЗОВАТЬ БЕТОННЫЙ НАСОС ДЛЯ УПРАВЛЕНИЯ ОБЪЕМОМ ПОТОКА БЕТОНА
). Изготовьте щиты, разрезав гофрированную металлическую кровлю
продольно на две части и добавив ручки. Поместите два металлических щитка на
по обе стороны U-образного канала балки / перемычки и направьте поток влажного бетона
к перемычке.Бетон попадет в отверстия в стойках / колоннах
. Вибраторы не нужны. Лучше всего заливать «мокрую» горную породу 3/8 ″
бетонно-жидкой смесью с давлением 2000 фунтов на кв. Дюйм.

Plumb and Line обычно не требуются из-за спроектированной устойчивости
пеноблока Lazarian ICF и ограничения бетонных заливок высотой 4 фута
за один раз. Перед заливкой бетона имейте в наличии дополнительные 8 футов и 10 футов длины — 2 X
4, чтобы служить в качестве распорки для отвеса и линии в случае смещения формы ICF или отказа
.Используйте бетонные гвозди, чтобы прикрепить деревянные распорки к существующей плите.

Сразу после заливки проверьте все стены на наличие отвеса и линии. Затем проверяйте
каждые полчаса, час и два часа и при необходимости закрепляйте скобу. По мере высыхания бетона стены
имеют тенденцию немного двигаться и скручиваться.

НА СЛЕДУЮЩИЙ ДЕНЬ сложите пеноблоки ICF на полные 8 футов высоты. Установите балки / перемычки в качестве верхнего блока
на линии 8 футов для всех внешних и внутренних стен.

Следуйте той же процедуре, что и для первого метода укладки пеноблоков высотой 4 фута ICF.
Установите кол-во (1) арматурного стержня №3 — длина 3’6 ″ по вертикали до полной высоты линии плиты 8 ’во всей стене
стойки / колонны при 16 ″ OC. Привязать к существующему вертикальному арматурному стержню 5 футов от первой заливки (до 4 футов высотой
) и нахлестать 12 дюймов так, чтобы арматурный стержень был заподлицо с верхом (а не дальше) блока 8 футов
.

Установите кол-во (1) арматурного стержня №3 горизонтально в балках / перемычках, продолжающихся на линии 8 футов — все
Внешние и внутренние стены. Используйте кольцевую пилу, чтобы вырезать канал в балке из пенопласта / блоках перемычки
по размеру и форме соседней балки / перемычки так же, как это было сделано
на 4-дюймовой верхней балке / перемычке, чтобы получить сплошной железобетон
луч на линии 8 ‘пластины.Установите арматурный стержень под прямым углом 90 градусов и нахлестайте существующий арматурный стержень
на всех внутренних / внешних углах и Т-образных пересечениях, как в 4-дюймовой верхней балке / перемычке, к
, чтобы связать / зафиксировать все стены вместе.

Не блокируйте отверстия в пеноблоке ICF, которые будут связывать железобетонные стойки / колонны
с железобетонными балками / перемычками в качестве опоры для грубых отверстий
для дверей и окон. Соедините горизонтальный арматурный стержень № 3 в балке / перемычках
с вертикальным арматурным стержнем № 3 в столбах / колоннах пластиковыми стяжками на молнии с
, завершите грубые проемы с 2 ‘длинными 90 градусами / прямыми углами арматурного стержня № 3 с привязкой
колонны с балками / перемычками.
Заблокируйте остальные вертикальные отверстия (которые не содержат арматуру) в блоках из пенопласта
ICF на линии 8-дюймовой пластины с помощью заглушек для отверстий из пенопласта, чтобы создать балки / перемычки для этих оконных и дверных проемов
.

Установите грубую водопроводную и электрическую арматуру на потолочные светильники, вентиляционные отверстия на крыше и т. Д. До
до заливки бетона до линии 8 футов.

Обрежьте или отломите язычки из пенопласта (которые используются для блокировки / соединения блоков из пенопласта ICF
друг с другом) на ВЕРХНЕЙ части пеноблоков балки / перемычки, сделав верх
балки / перемычки плоской поверхностью на 8 ′ высоко.Теперь стропильная система крыши будет иметь площадь бетонной балки / перемычки
уровня для установки деревянной плиты 2 ″ X8 ″.

Залить бетон на полную высоту 8 футов. Заполните полость канала балки / перемычки заподлицо
до верхней части пеноблока ICF на 8 ′.

Помните: не заливайте бетон выше линии потока в пространстве желоба в область выступа из пеноматериала
. Выровняйте бетон по ровной линии плиты.

Шаг 6: ОКНА И ДВЕРИ

Стороны грубых проемов для дверей и окон по конструкции имеют минимум
пены в качестве отделения от бетонных столбов / колонн.Эта пена
должна оставаться нетронутой или обрезанной по мере необходимости, чтобы служить «триммером», так что двери и окна
будут плотно прилегать к приблизительному размеру проема.

Перед установкой окон и дверей: Заполните все днища отверстий в балке / перемычке.
Пеноблок ICF прямо НАД окнами и дверями заглушками из пенопласта. Если эти заглушки
недоступны, отрежьте 1/4 ″ масонитную плиту, чтобы она подошла и установите уплотнение.

Если поставляемые окна имеют пластиковые / виниловые петли для крепления гвоздями, предназначенные для прибивания окон
к внешней стороне здания с традиционным каркасом, то отрежьте петли.Окна
затем смогут скользить в центр черновых проемов, подобно окну
типа «дооснащение». Используйте универсальный нож, чтобы прорезать пластиковые выступы, а затем
, используя линейные плоскогубцы, отломите язычки с полным разрывом.

Установите все двери и окна, используя «синие» винты по бетону различной длины и винты
минимум на 1 дюйм в бетонные стойки / колонны. Пена между бетонными колоннами
и оконным или дверным блоком должна оставаться и служить в качестве подстроечного элемента /
.

Используйте общее количество (6) винтов на проем для дверей и количество (4) винтов, всего для
окон, и прикрутите по бокам дверей и окон только к бетонным колоннам
. Винты в верхней и нижней балке / перемычках не требуются.
Ввинтите ОКНА в стену виниловых боковых рамок направляющей, у которых нет
стекла. Прикрутите ДВЕРИ через деревянные боковые косяки. Углубление винтов
не требуется.

После того, как окна и двери будут прикручены, заделайте герметик по периметру устройства
с обеих сторон (внутренней и внешней) стены, чтобы сделать их водонепроницаемыми и воздухонепроницаемыми.
.

Шаг 7: Электрооборудование

Установите коробки для черновой сборки для всех выключателей, розеток, электрического обогрева основной платы, водяных обогревателей
и потолочного освещения и оставьте хвостовики для закрепления по окончании. Установите сервисное оборудование.

Шаг 8: ШТУКАТУРКА

Общие примечания:
Перед нанесением штукатурки замаскируйте обе стороны всех оконных и дверных проемов с помощью
Visqueen и красной ленты штукатурщика. Оставьте окна открытыми, а центр visqueen
вырезан для вентиляции.Перед нанесением штукатурки заделайте все заметные трещины швов, дефекты пеноблока
и т.д.
ПОВТОРИТЕ процесс уплотнения между каждым слоем штукатурки.
Используйте бункеры из гипсокартона с самым большим отверстием, доступным для воздушного компрессора, чтобы «оштукатурить»
снаружи и внутри дома. Для штукатурной машины Ben Ron Spray используйте размер отверстия
в зависимости от размера песчинки и строго следуйте инструкциям в Руководстве по эксплуатации
BenRon.com. Машина хорошо работает без каких-либо отверстий на участках
, где местный песок имеет крупный песок.
Если кажется, что бункер для гипсокартона забит, встряхните бункер вверх и вниз, а
продолжите выдувание воздуха. Если это не решит проблему, то штукатурку прекратить.
Затем снимите и очистите форсунку от мусора.

ВНЕШНИЙ ДОМ должен получить три слоя штукатурки (минимум 1/2 ″) и
ВНУТРЕННИЙ ДОМ — два слоя штукатурки (минимум 3/8 дюйма).

Этапы оштукатуривания с использованием бункеров для гипсокартона
1. Распылите водяной туман на поверхности стен из пенопласта перед нанесением штукатурного материала
.Поверхность поролона должна быть влажной, а не мокрой. №
2. Используйте бензиновый смеситель для строительных растворов Imer Henchman 2 HSM (для более крупных работ) или пластиковое ведро объемом 5
галлона для перемешивания штукатурного материала.
3. Если бункеры для гипсокартона используются для штукатурки, возьмите дополнительное ведро и сделайте надрез
на площади примерно 3 ″ W X 5 ″ D для размещения бункера для гипсокартона
при заполнении штукатуркой.
4. Добавьте примерно 3 дюйма воды на дно миксера.
5. Залейте 50 фунтов гипса Expo Pro Bond или Omega в смеситель для раствора Imer
.
6. АЛЬТЕРНАТИВ: Смешайте 3 части песка с 1 частью цемента и добавьте 2% эпоксидного связующего Vinnapas
и 5% извести. Виннапас представляет собой порошкообразный полимер, который позволяет соединить штукатурку
с пенополистирольным блоком ICF и производится компанией
Wacker Polymes в Германии. Дистрибьютором в Калифорнии является PT Hutchins
Company LTD (626) 333-3329 Att: Michael Duarte cell # (310) 567-2931.
Известь препятствует разделению песка и цемента, тем самым забивая распылитель / шланги
и создавая сглаживающий материал для прохождения через отверстие.
7. Перемешивайте, пока штукатурка полностью не смешается с водой. Добавьте воды по мере необходимости
.
8. Очистите все внутренние поверхности миксера от комков.
9. Тщательно перемешайте до получения гладкой текстуры, напоминающей молочный коктейль.
10. Материал должен в основном висеть на лопасти при снятии и падать
в ведро объемом 5 галлонов с оседанием около 1 дюйма.
11. Подождите 5-10 минут, чтобы штукатурный материал «отдыхал».
12. Еще раз перемешайте материал.
13. Используйте сверхпрочный открытый металлический экран размером 1/4 дюйма, заключенный в деревянную раму
размером 2 дюйма на 4 дюйма, и пропустите через него весь штукатурный материал в ведро.Это устранит остаточные комки и мелкие камешки, которые будут блокировать / забивать отверстие бункера
.
14. Перед помещением штукатурного материала в бункер для гипсокартона спрей WD-40 или
втирайте в бункер растительное масло, чтобы «смазать» и предотвратить прилипание штукатурного материала
к сторонам.
15. Подсоедините 2–3 бункера для гипсокартона к системе подачи воздуха и залейте материал в бункер
— примерно наполовину. Используйте оба сверхмощных бензиновых воздушных компрессора Dewalt / Emglo
с 2-3 бункерами для гипсокартона, подключенными к каждому воздушному компрессору
.
16. Используйте распылительную головку с большим отверстием и при необходимости отрегулируйте давление воздуха.
17. Удерживая бункер на расстоянии примерно 12 дюймов от предполагаемой поверхности, распылите на штукатурку
толщиной мин. 1/8 дюйма.
18. Постоянно перемещайте бункер вперед и назад, чтобы избежать сильного скопления.
19. После высыхания материала нанесите штукатурку на глубину не менее 1/8 ″ секунды.
20. Наружная штукатурка — трехслойная штукатурка с тяжелой текстурой песка. Оставить штукатурку
с естественной текстурой в состоянии распыления.
21. Внутренняя штукатурка в два слоя. После каждого слоя используйте стальной шпатель шириной 24 дюйма, чтобы слегка сбить текстуру
в течение 5-10 минут после распыления.
22. Минимальная общая толщина составляет от 3/8 дюйма до 1/2 дюйма.
23. Когда штукатурка закончена, используйте шпатель или шлифовальный блок, чтобы зачистить
неровные края внутренних и внешних подоконников и углов стен.
24. Бункеры и форсунки обязательно тщательно промыть водой
после штукатурки.
25. Используйте BenRon. Бензиновая штукатурная установка R2 для больших работ. Strickly
следуйте инструкциям в руководстве по эксплуатации BenRon.com. Перед тем, как
пропустить штукатурку через BenRon, смешайте 5-галлонное ведро SlickTex и
, пропущенное через BenRon и шланги.Это позволит гипсовому материалу
течь легче. Используйте BenRon только в местах, где есть проточная вода
. ЧРЕЗВЫЧАЙНО, чтобы машина, форсунки, шланг и запорные клапаны
были тщательно очищены после использования. Не позволяйте машине сидеть на обед
перерывы, иначе она забьется штукатуркой!

Шаг 9: УСТРАНЕНИЕ ПОВРЕЖДЕНИЙ ПЕНКИ ICF
Вырежьте кусок из блока пенопласта ICF, который будет плотно прилегать к поврежденному участку / отверстию.
Затем возьмите пластырь из вспененного материала, покройте края штукатуркой или эпоксидной смолой и осторожно протолкните
в поврежденный участок, пока пластырь не будет на одном уровне с окружающей поверхностью.
(При необходимости отшлифуйте пенопласт) Затем закройте участок штукатуркой.

Шаг 10: КРЫША

ВЕРХНЯЯ ПЛИТА: Установите сплошную деревянную плиту 2 ″ X 8 ″ по периметру дома
с помощью 3 1/4 ″ синих винтов Tapcon с шестигранной головкой, вставленных минимум на 1 1/2 ″
в железобетонную балку / перемычку на линия 8 ‘пластины согласно Деталь 1 и Деталь 2
планов.

ДЛЯ УСТАНОВКИ ВЕРХНЕЙ ПЛИТЫ:
Удерживайте пластину 2 ″ X 8 ″ к внутренней части дома примерно на 2 1/2 ″ от
внешних сторон дома.Проверьте размеры (1 дюйм для фанеры T1-11 / Tyvek
и 1 1/2 дюйма для ширины фермы). Макет фермы. Между каждой позицией фермы, на
ПЕРЕДНЕЙ И ЗАДНЕЙ ЧАСТИ дома, расположите и установите Кол-во (2) синих винтов Tapcon
минимум на 1 1/2 дюйма в бетонную балку / перемычку для соединения пластины 2 ″ X 8 ″ с
железобетонная балка / перемычка. Затем вырежьте (плюс или минус) прорезь 1 3/4 ″ (отрегулируйте ширину прорези
в зависимости от ширины фермы, включая фанерные вставки)
для установки фермы.(СМ. Подробности архитектора) Таким образом, компоновка фермы
примерно 1 1/2 дюйма шириной при 24 ″ OC и позволяет пластинам / блокам на 22 1/4 дюйма
создавать (плюс или минус) паз размером 1 3/4 дюйма между каждая ферма с двумя дюбелями Tapcon Blue
на блок между каждой фермой. На КОНЕЧНЫХ СТОРОНАХ дома
установите синие винты Tapcon на 24 ″ OC, чтобы соединить пластину 2 ″ X8 ″ с железобетонной балкой / перемычкой
.

Альтернатива соединению пластины 2 ″ X 8 ″ с железобетонной перемычкой
перемычка / балка: Вместо использования винтов Tapcon Blue для соединения пластины 2 ″ X 8 ″
с бетонной перемычкой / балкой на 8-дюймовой пластине линии, установите анкерные болты 5/8 ″ X 8 ″ с квадратными шайбами ​​
Simpson bp 5/8 ″ в пластину 2 ″ X 8 ″ на 24 ″ OC (расположение, позволяющее избежать расположения фермы
) и поместите 2 ″ X 8 ″ Уровень деревянной плиты на мокрый бетон
балка / перемычка — вдавливание болтов в мокрый цемент.Вырежьте выемки в деревянной верхней пластине
размером 2 ″ X 8 ″ для ферм после того, как бетон застынет.

Примечание: Пластины по периметру 2 ″ X 8 ″ также используются в качестве основы для крепления гипсокартона
ко всем наружным стенам. Держите пластину 2 ″ X 8 ″ к внутренней стороне стены
согласно планам, чтобы можно было прибить гипсокартон гвоздями. На внутренних стенах используйте 2-дюймовые бетонные / каменные гвозди
, вбитые в бетонную перемычку / балку, чтобы установить основу из фанеры
1/2 дюйма для крепления гипсокартона.

УСТАНОВКА ФЕРМЫ И КРЫШИ:
• После установки ферм в пазы пластины 2 ″ X8 ″, гвоздевые блоки
между фермами с количеством (2) рядов 2 ″ X 4 ″ на линии конька фермы и на
линии нахлеста гофрированной кровли. См. Планы архитектора для дополнительной блокировки
в зависимости от снеговых нагрузок.
• ВАЖНАЯ ИНФОРМАЦИЯ: Установите минимальное количество (4) деревянных распорок под углом 45 градусов от верхнего шнура
фермы, соединяющейся с пластиной 2 ″ X8 ″ в верхней части стен 8 футов
. Это удержит стропильную систему на месте, создаст более прочную диафрагму крыши
и предотвратит скатывание фермы во время шторма или землетрясения.
• Установите зажимы Teco (одна сторона фермы), соединяющие фермы с верхней пластиной 2 ″ X 8 ″.
Пластина / блоки 24 ″ OC в соответствии с планами по периметру ВСЕХ внешних стен. Носок
прибивает другую сторону фермы к верхней пластине размером 2 x 8 дюймов.
• Установите (гвоздь) 2X блокировку (защита от птиц) МЕЖДУ фермами на 8-футовой пластине. Линия
заподлицо с лицевой стороной пеноблока ICF на передней и задней стороне дома
в соответствии с Деталью 2 планов и заделайте все края .
• Привинтите гофрированную металлическую кровлю к фермам саморезами / герметизирующими винтами
(водонепроницаемыми с резиновыми / пластиковыми шайбами) примерно на 14 ″ OC на коньковой крышке
и сторонах наклона / наклона и одним винтом 12 ″ OC в середине
кровля из профнастила везде, где снизу добавлен деревянный блок.
Используйте 2 ″ специальные самонарезающие / самозакрывающиеся винты
для гофрированной кровли для листового металла. Начните укладку с одной стороны / края дома и нахлестайте (поэтому
закрутите два листа металлической кровли, которые перекрываются для обеспечения водонепроницаемости). Гофрированные кровельные листы
центрируются на фермах при температуре 24 ″ OC.
• Установите металлический коньковый колпак для гофрированной металлической кровли винтами 14 ″ OC.
• Нахлестайте всю гофрированную металлическую кровлю вертикально на участках с уклоном минимум
24 дюйма и коньком конька минимум 12 дюймов.
• Установите гофрированную металлическую кровлю, начиная с нижней линии 8 ‘пластин
(внизу) и заканчивая линией конька (вверху).
• Спереди и сзади дома имеется карниз / свес 12 дюймов. Установить металлическую гофрированную кровлю
с выступом 13 ″ или 1 ″ в зависимости от погодных условий по чертежам
.
• Установите планку Z-образной балки, тайвек и фанеру T1-11 на концевую ферму фронтона
согласно Деталь 1, согласно планам. Установите подкладку, добавив 2 ″ X 4 ″, как требуется для плоской поверхности гвоздей
для сайдинга T1-11.(Примечание: может быть проще установить
сайдинг T1-11 перед установкой гофрированной металлической кровли.)
• Установите 2 фронтальных вентиляционных отверстия на фронтонах
• Прикрепите Tyvek скобами к торцевым фермам.
• Используйте пистолет для гвоздей с обычными гвоздями №8 для установки T1-11.
• Альтернатива соединению фермы с верхней пластиной 2 ″ X 8 ″: Подсоедините /
закрепите концы фермы к деревянной пластине 2 ″ X 8 ″ с помощью 2-х стяжек
Simpson S / h4 Hurricane, по одной с каждой стороны на концы каждой фермы.
Этот метод крепления может заменить зажимы A34 Teco и гвозди 2-16d.
мысок, прибивающий фермы к деревянной пластине согласно деталям плана.На фронтальных концах
соединяют фермы с деревянной пластиной 2 ″ X 8 ″ с помощью зажимов A34 Teco согласно плану.

Шаг 11: ИЗОЛЯЦИЯ И СУХАЯ СТЕНА

СУХИЕ ПОТОЛКИ:
Перед изоляцией и гипсокартоном: проверьте, нет ли гвоздей, которые не попали в фермы / блоки.
Это «светоотражатели», которые вызывают утечки. Оставьте гвоздь на месте и залатайте кровельным герметиком
Henry’s.
• Прикрепите крафт-облицовку R19 к основанию ферм только потолков.
• На внешних стенах верхние пластины 2 ″ X 8 ″ служат основой для гипсокартона.
• По обеим сторонам всех внутренних стен установите плоскую фанеру 1/2 дюйма между фермами
для крепления гвоздями к гипсокартону.
• Проложите гипсокартон перпендикулярно и прикрутите 6 ″ OC к деревянным фермам. Нет необходимости в дополнительной подкладке
— стыки шурупов гипсокартона к фермам
и стороны гипсокартона не привинчиваются, кроме тех, где есть фермы.
• Заклейте все стыки гипсокартона самоклеящейся лентой из стекловолокна.
• Ручным шпателем. Количество (2) слоя герметика для гипсокартона на всех ленточных соединениях и
зашлифовать.
• Фактурные потолки с нанесением (1) слоя штукатурки с текстурой штукатурки, используя бункер для гипсокартона
и сбив с помощью 24-дюймового шпателя.

Шаг 12: Внешняя окраска

Шаг 13: ШКАФЫ / ВАННАЯ ДУША / ТКАНЫЕ ПОЛКИ /
ОКОННЫЕ ЗАСЛОНКИ

Шаг 14: ОКРАСКА / ОТДЕЛКА ОБОРУДОВАНИЯ-ЭЛЕКТРОТЕХНИКА /
СТОЧНИКИ / ОСВЕЩЕНИЕ; ПРИБОРЫ /
ВОДОНАГРЕВАТЕЛИ / ОСНОВАНИЕ / НАГРЕВАТЕЛИ
• Для крепления шкафов к стенам и полкам используйте винты
. и соединяются с бетонными колоннами в пеноблоках ICF
• Ariston 2.Под мойкой установлен водонагреватель на 5 галлонов.
• Водонагреватель Ariston на 4 галлона устанавливается над унитазом в ванне. Установите в корпус
коробку, сделанную из T1-11 и каркаса 2 ″ X 4 ″, прикрепленную к стене с помощью синих шурупов
.
• Сантехника и оборудование от местных поставщиков.
• Настенные обогреватели для плинтусов (электрические или газовые — см. Планы) от местных поставщиков.
• Столешницы могут быть из пластика или плитки.
• Баланс отделочных работ традиционными методами.
• Наносите валики с тяжелой текстурой, чтобы полностью покрыть шероховатую поверхность стен
и потолка.
[box type = ”shadow”] Архитектурные планы, детали, этапы строительства и списки материалов и оборудования
для домов Lazarian World — 2 спальни /
1bath Home, ПОКАЗАННЫЕ НА ЭТОМ ВЕБ-САЙТЕ, являются основой для ВСЕХ других Lazarian
Здания. НЕ ПОВТОРИТЕ процедуры строительства для каждого здания,
, пожалуйста, используйте информацию, предоставленную для строительства Лазарского Мира Дома
, в качестве справочной информации при планировании строительства других типов Лазарских построек. [/ Box]

Дверные и оконные проемы в доме ICF

Дверные и оконные проемы в доме ICF

Как правило, расположение дверей и окон в доме ICF практически не отличается по сравнению со стандартной конструкцией с деревянным каркасом.Главное, о чем следует помнить, — это отверстия, расположенные очень близко друг к другу или очень близко к углам. Поскольку несущей конструкцией стены является бетон внутри стен, вам необходимо убедиться, что в нужных местах его достаточно, чтобы выдержать вес остальной конструкции.

Дверные и оконные проемы в доме ICF имеют два конструктивных элемента: столб и перемычку. Столб — это опора с обеих сторон двери или окна, которая поддерживает то, что находится над ней. Вторая несущая конструкция — перемычка.Перемычка — это балка, которая проходит над окном из стороны в сторону. Столб в сочетании с перемычкой принимает вес над окном или дверью и распределяет его по каждой стороне.

При проектировании дома ICF убедитесь, что у вас достаточно места с каждой стороны для прочности. Если вы собираете несколько маленьких окон вместе, подумайте о том, чтобы сделать их одним проемом и построить окна внутри большего проема.

Дизайн дверных и оконных проемов в доме ICF

1. Дверные и оконные проемы в доме ICF должны располагаться на расстоянии не менее 12 дюймов.Если меньше 12 дюймов, проемы должны быть обработаны или обрамлены как единый проем. Если проемы должны быть расположены ближе друг к другу, следует проявлять особую осторожность, чтобы обеспечить полное уплотнение между проемами, и при необходимости добавить дополнительную арматуру.
   1. Обеспечьте минимум места для надлежащего уплотнения бетона около отверстий. IRC и IBC требуют внутренней вибрации для всех стен.
   2. Соединение отверстий меньшего размера вместе может уменьшить общую вертикальную арматуру рядом с отверстиями (за счет исключения нескольких отверстий).Поместите арматурный стержень в соответствии с графиком рядом с проемом (обычно по 2 стержня с каждой стороны проема).
   3. Убедитесь, что для более широких отверстий, включая хомуты, соблюдается надлежащая конструкция перемычки.
2. Отверстия должны располагаться на расстоянии не менее 12 дюймов от угла. Если отверстия расположены ближе друг к другу, следует проявлять особую осторожность, чтобы обеспечить полное закрепление в угловой форме с помощью дополнительных распорок и обвязок. Угловая форма и перекладина могут попытаться отделиться друг от друга, если они не закреплены должным образом.
   1. Проемы для гаражных ворот и других больших проемов должны быть не менее 12 дюймов. Стальная перемычка, если она уже, должна заходить в соседние стены на требуемые 24 дюйма за проемом с каждой стороны.
   2. Для обертывания угловых перемычек используйте предварительно гнутую сталь. Обеспечьте перекрытие стержней диаметром 40X, если используется прерывистая сталь.
   3. Следует проявлять особую осторожность, чтобы обеспечить полное закрепление в косяках. IRC и IBC требуют внутренней вибрации для всех стен.
3. Двери с габаритными огнями должны быть соединены вместе, если не предусмотрено достаточное расстояние для бетона, как указано выше.
   1. В приложениях, где не используются боковые светильники во всю высоту, окна должны быть обрамлены дверью, а стена ICF должна проходить под окном.
   2. Вертикальная сталь должна быть размещена с каждой стороны проема согласно графику.
   3. Армирование перемычки должно выходить на 24 дюйма за максимальную ширину проема.
   4. Дополнительная вертикальная сталь может быть размещена рядом с дверью и простирается ниже окна.
