Как правильно армировать газобетонную кладку: Армирование газобетона (кладки из газобетонных блоков)

09.04.2023
/
By alexxlab
/
0 Comment

Армирование газобетонной кладки: технология, выбор арматуры

При возведении конструкций из блоков ячеистого бетона особое значение имеет армирование газобетонной кладки. Применение этого легкого пористого стройматериала считается экономически выгодным и быстрым способом монтажа стеновых элементов. Газобетон обладает прекрасной теплоизоляцией, паропроницаемостью и еще многими сильными качествами, но есть и один весомый недостаток — слабая устойчивость к изгибающим деформациям. Поможет устранить этот существенный минус газоблоков — армирование.

Содержание

  1. Суть процесса и необходимость
  2. Выбор арматуры
  3. Технология армирования
  4. При возведении стен
  5. Применение армосетки
  6. При оборудовании проемов

Суть процесса и необходимость

В строительной сфере газобетонные блоки пользуются большой популярностью. Из них возводят здания и сооружения различных размеров, видов, назначений. И порой стены нуждаются в дополнительной фиксации, укреплении и улучшении несущей способности. Для этого строители предлагают армировать кладку. Это защитит постройку от разрушения и повысит эксплуатационный срок. При выборе арматуры учитывается масштаб строения, и чем он больше, тем толще потребуется армирующий элемент. Прибегнуть к армированию нужно, если планируется возвести стены высотой более 6 м. В этом случае арматура поможет правильно и равномерно распределить нагрузку на все здание.

Без надлежащего армирования многоэтажное сооружение может треснуть либо деформироваться.

Выбор арматуры

Чтобы сделать армирование стен из газобетона крепким и надежным, важно правильно подобрать материал. Более прочным считается рельефный железный элемент, изготовленный методом горячей прокатки и имеющий диаметр среза 8 мм. Но также укреплять газобетонную кладку можно стеклопластиком, которому присущи следующие преимущества:

Стеклопластик имеет хорошую устойчивость к коррозии и деформации, поэтому может применяться для армирования.
  • малый вес;
  • высокая устойчивость к коррозии и механической деформации;
  • большой срок службы.

Но имеются у стеклопластика и слабые стороны. Существенным минусом материала считается отсутствие гибкости. А также относят к недостаткам такого армирующего материала необходимость применения особых гильз для скрепления конструкции. Если нужно провести армирование кладки из бетона между рядами, то для этой цели подойдет исключительно кладочная сетка, которая изготавливается из проволоки шириной 3 мм.

Технология армирования

При возведении стен

Важным этапом строительства является армирование, но не все элементы будущей постройки нуждаются в нем. Так, при кладке стены обязательно нужно прибегнуть к армирующему материалу, когда укладывается первый ряд блоков. В этом случае укрепление постройки арматурой производят на фундамент и только после устанавливают газоблоки. Не обойтись без упрочнения газобетонной кладки при строительстве стены высотой более 6 м. Тогда закладывают дополнительный горизонтальный армирующий элемент в каждом 4 ряду. Опытные строители выделяют и другие моменты, когда армирование газобетона, используемого для возведения стены, чрезвычайно необходимо:

Укреплять металлическими прутьями необходимо те места, на которые предполагается большая нагрузка.
  • Примыкания перекрытий к стеновым элементам. В таком случае требуется армопояс, предполагающий закладывание стержней в U-образные газоблоки.
  • Оконные проемы.
  • Зоны потенциального превышения нормативной нагрузки.

Усиление стеновой конструкции осуществляют следующим образом. Для стены толщиной 20 см берут стальные прутики диаметром 8 мм и прокладывают один из них посередине газоблочного ряда. Если стена толще, то понадобится проложить 2 прута параллельно друг другу в предварительно сделанные штробы. Готовые канавки очищают от пыли и заливают клеевой состав, после прокладывают арматуру и снимают излишки клея. Некоторые газобетонные стены нуждаются и в вертикальном укреплении. К такому виду увеличения несущей способности постройки прибегают, когда используется газобетон низкого качества, имеющий минимальные показатели плотности, и если в определенных местах конструкции стены налегают тяжеловесные элементы.

Применение армосетки

Армирование газобетонных блоков сеткой при возведении стены также возможно. Такой способ не хуже увеличивает устойчивость стеновой конструкции к деформациям и также как усиление стальными прутьями не влияет на несущие способности перегородок. Чтобы уложить сетку, не нужно штробить газоблоки, достаточно промазать их поверхность клеем и выложить арматуру, после чего нанести второй слой раствора.

При оборудовании проемов

Обязательными точками упрочнения являются оконные проемы, где арматура укладывается на ряд под ними.

При работе с газобетонными блоками армирование под оконными проемами обязательно. Армирующие изделия укладывают на последний ряд газоблоков перед оборудованием окна. Вымеряют требуемую длину, учитывая тот момент, что арматурные стержни должны быть больше габаритов оконного отверстия на 50 см. После этого в газобетонной кладке штробят борозды, выметают из них мусор и смачивают водой. Далее заливают клеевой раствор на ½ паза и прокладывают железную арматуру. Доливают до верха клей и выравнивают шов.

Усиление оконных и дверных проемов проводят и с помощью арматурной сетки. Важно чтобы она выступала за границы отверстия будущего окна или двери примерно на 1—1,5 м. Обычно к использованию сетки прибегают, когда толщина кладки менее 250 мм. При правильном армировании здание будет прочным и прослужит не один десяток лет.

Армирование газобетона и газобетонных блоков

Содержание

  1. Проблемные места, требующие обязательного армирования стен:
  2. Технология
  3. Порядок выполнения
  4. Армирование газобетона при кладке
  5. Дверных и оконных проемов
  6. Материалы для армирования

Армирование газобетона – необходимая строительная процедура, которая обусловлена тем, что газобетонный материал хоть и устойчив к сжимающим нагрузкам, но при этой особенности он не способен растягиваться. Малейший изгиб приводит к появлению трещин на поверхности, если нагрузка, которая воздействует на конкретное место укладки, превышает прочность блока. Армирование газобетонных блоков осуществляется двумя различными способами – усилением рядов кладки арматурой (сеткой) или монтажом монолитного пояса. Два метода увеличивают деформационную устойчивость кладки, но они не оказывают влияние на несущие способности перегородок.

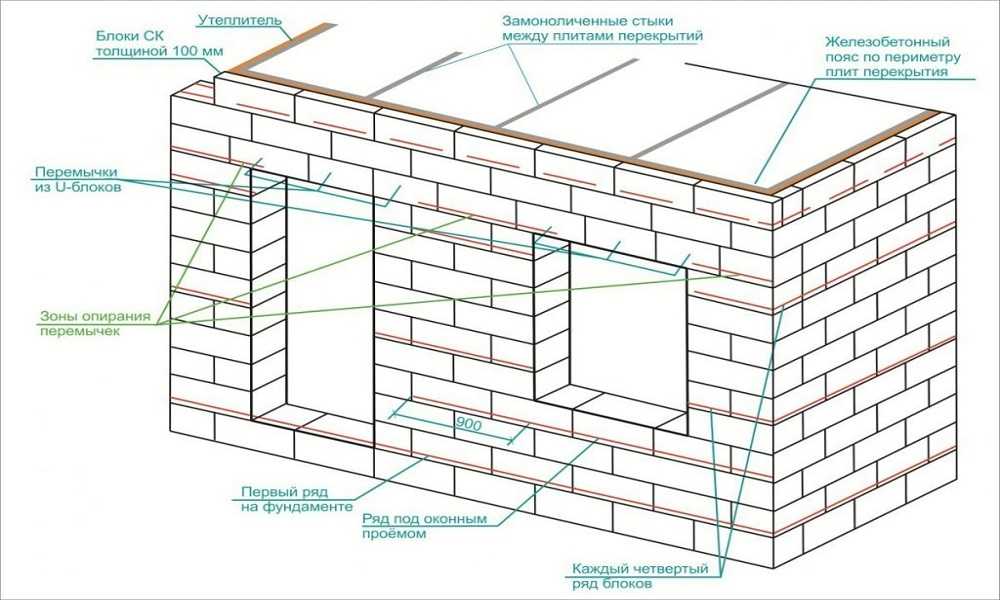

Проблемные места, требующие обязательного армирования стен:

  1. Первый ряд газобетонных блоков, который укладывается на фундамент;
  2. Если длина стены превышает 6 м, требуется произвести дополнительную горизонтальную закладку арматуры в каждом 4 ряду кладки. Данный метод будет компенсировать ветровую нагрузку;
  3. Примыкающие к конструкции перегородки стропила и перекрытия. Лучше применить армопояс, где армирующие стержни следует заложить в U-образные блоки;
  4. Стеновые проемы – армируется опорная часть под перемычками и нижняя часть по всей ширине с добавлением закладки арматуры на 90 см в каждую сторону;
  5. В газосиликатную колонну закладывается вертикальная арматура;
  6. Места потенциального давления, которые превышают нормы СНиП, также нуждаются в обязательной обвязке арматурой.
  7. Зоны, которые воспринимают нагрузки от крыши. Опорную поверхность следует усиливать металлической арматурой с диаметром 10-14 мм. Конструкция должна создавать единую армирующую систему, которая будет равномерно распределять нагрузку стропильного сооружения по периметру. Благодаря такой методике произойдет выравнивание нагрузки, что исключит образование деформацию газобетонных стен.

Застройщики часто задают вопрос: надо ли армировать кладку в каждом 4 ряду газоблоков. Это определяется исходя из особенностей конструкции и длины стен будущего здания, особенностей грунта в месте застройки и вида фундамента. Дома из газобетона расположенные в климатических, сейсмических и ветровых районах нуждаются в усиленном армировании стен.

Если концы отдельных арматурных стержней не были обвязаны в один контур, их следует загнуть под углом 90 градусов и углубить в штробы – это обеспечит надежную анкеровку в перегородке дома.

Технология

Вначале будет описана методика монтажа железобетонной конструкции предназначенной для укрепления стен здания от различных нагрузок. Такой армопояс делают из плотных блоков толщиной 100 и 50 мм или устанавливается деревянная опалубка. Первая технология проще и быстрее в реализации.

Порядок выполнения

  1. С фасадной части стены монтируется и кладется на клеевой раствор к основной кладке блок 100 мм.
  2. По внутренней стороне прокладываются блоки толщиной 50 мм.
  3. Теплоизоляция. К стене с пяти сантиметровыми газоблоками приклеивают подогнанные по высоте панели экструдированного пенополистирола.
  4. Внутри сделанной опалубки укладывается арматура на расстоянии 5 см от перегородок. К продольной армировке через каждые 30 см рекомендуется приварить вертикальные армированные газобетонные перемычки YTONG, высоту которых подбирают таким образом, чтобы верхняя часть каркаса размещалась на расстоянии пяти сантиметров от наружного контура монолитного пояса. К вертикальным перемычкам привариваются горизонтальные прутки соединения, на которых должен быть зафиксирован верхний продольный пояс конструкции.
  5. Пространство между блоками следует заполнить бетонным раствором, для этого подойдет марка М200 или М300.

К дальнейшим работам рекомендуется приступать, когда бетон наберет прочность, примерно через 7-14 дней. При монтаже устройства монолитного пояса перекрытий бетонируют шпильки для крепления бруса.

Армирование арматурой между рядами не требует специальных навыков. Для работы потребуется штроборез ручной или электрический. В блоках проделывают 2 штробы на расстоянии 6 см от края. Глубина и ширина должна соответствовать размеру применяемой арматуры.

После углубления следует очистить от пыли и заполнить клеевым раствором для кладки газоблоков, после уложить части арматуры. Лишний клей удалить шпателем. В угловых зонах перегородок применяют стержни, Г-образной формы. Арматура соединяется между собой сваркой.

Когда при армировании газобетонных блоков применяют сетку, следует использовать стройматериал с ячейками 5х5 см из проволоки толщиной 3-4 мм. Делать штробирование при этом не нужно, при монтажных работах на поверхность газоблоков наносится клей, примерная толщина – 2, 3 мм.

После укладывается сетка для армирования, края которой должны быть удалены от торца блока на 5 см. Далее наносится второй слой клея.

Армирование газобетона при кладке

При проведении работ следует знать, как правильно армировать и через, сколько рядов прокладывать прутки. Армировка первого ряда кладки должна быть выполнена в обязательном порядке, и при надобности каждого четвертого (нужно ли — это выясняется из индивидуальных особенностей постройки). Процесс осуществляется следующим образом:

  • Усиление конструкции выполняется стальными прутками с диаметром 8 мм марки A3. Армирование перегородок толщиной 20 см, метод укладки допускает использование одного прутка арматуры ровно посредине ряда. В особых случаях допустимо использование арматуры, диаметр которой равен 6 мм.
  • Для толстых стен следует использовать 2 прутка уложенных параллельно друг другу. Для этого при помощи штробореза делают два параллельных углубления. Расстояние от внутренних и внешних краев перегородки составляет не меньше 6 см. В углах постройки штробы должны быть закруглены.
  • Перехлест арматуры делается посередине стены, фиксация производится при помощи вязальной проволоки.

Делать закладку арматуры по всему периметру каждого стенового ряда не обязательно. Будет достаточно расположить металлическое усиление в наиболее опасных частях конструкции перегородки.

Вертикальное армирование стен представляет собой соединение фундамента здания и расположенным над ним междуэтажным или кровельным монолитным армопоясом. Данная технология отличается тем, что все нагрузки воспринимает не стеновая кладка, а арматурный каркас. Стены служат в качестве теплоизоляции.

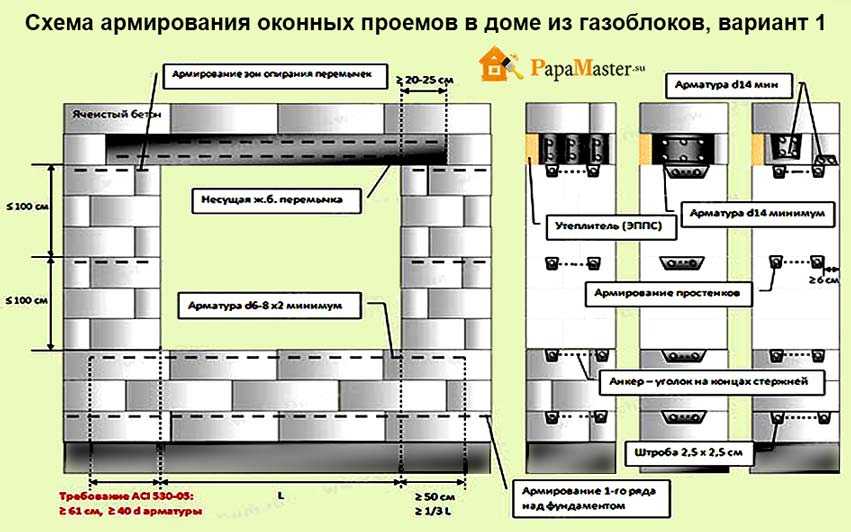

Дверных и оконных проемов

При армировании перемычек применяют U-образные блоки, которые также необходимо армировать минимум на 90 см в обе стороны от проема. Вначале изготавливается деревянная конструкция в проемах, на которую будет опираться U-образный блок. Такие блоки устанавливаются утолщенной стороной наружу. Рекомендуется также утеплить пазы плитой из пенополистирола 3-5 см, чтобы закрыть боковые стенки внешней поверхности блоков. После укладывается армированная конструкция, которая заливается бетоном. Когда бетон полностью застынет, конструкцию разбирают.

Чтобы процесс кладки стены не замедлялся, U-образные блоки следует укладывать вместе с рядовыми. После штробы заполняют арматурой и бетонируют. При этом рекомендуется не забывать об утеплителе.

Армирование под оконными проемами требует закладки арматуры в последнем ряду блоков перед сооружаемым окном. Для этого потребуется на поверхности кладки отметить планируемую длину, при этом стержни арматуры должны быть на полметра длиннее окна.

Читайте также: что такое армирование ростверка, и зачем это необходимо?

Материалы для армирования

Армирование газобетонной кладки между рядами осуществляется при помощи укладки прутков арматуры внутри предварительно проделанных штроб на поверхности блоков.

Такой метод не увеличит толщину кладочных швов. Подойдет горячекатаная рифленая арматура класса А 3, диаметр которой равен 8 мм.

Специалисты рекомендуют применять газоблок «Вармит», материал производится методом автоклавной обработки на профессиональном оборудовании и по технологии немецкой фирмы Wehrahn в соответствии с ГОСТ 31359-2007, 31360-2007.

Чем можно еще армировать газобетон? Также производителями газоблоков допускается армирование стеклопластиковой арматурой. По отечественным документам такой материал не указан, но стеклопластиковую арматуру широко применяют в строительстве на западе. Преимущества стройматериала:

  • небольшой вес, дополнительная нагрузка на конструкцию отсутствует;
  • устойчивость к коррозиям при повышенной влажности;
  • материал устойчив к нагрузкам деформации, растягиванию и сгибанию;
  • низкий уровень теплопроводности – стеклопластиковая арматура в сравнении с металлической не образует между рядами кладки мостики холода;
  • стоимость материала в два, три раза меньше, чем у стальной арматуры;
  • эксплуатационный срок до 100 лет.

Внутри помещения также рекомендуется использовать армирующую сетку. К минусам стеклопластикового строительного материала относится применение специальных гильз, которые требуются для соединения элементов между собой.

Еще один способ армирования газоблока – кладочная сетка, рекомендуется применять толщину проволоки не менее 3-х миллиметров. Также подойдут полосы из оцинкованного стального материала с сечением 8 х 1,5 мм или перфолента с толщиной 1 мм. При укреплении поверхности сеткой или полосами не требуется штробирование стен, потому что эти материалы имеют минимальный размер толщины.

Чтобы получить ответ на вопрос чем лучше сеткой или арматурой армировать? Альтернативой стальным армирующим материалам является базальтовая сетка. Эластичность материала позволяет армировать сложные по конфигурации конструкции. Легкий вес не будет нагружать общий монолит постройки, и приемлемая цена – главные достоинства базальтового варианта. Но и стальная арматура для газобетонных блоков просто незаменима при конструировании монолитного армопояса.
