U блоки газобетон – особенности и назначение

Газобетон — специфический материал, выпускающийся в разных типоразмерах. Для чего нужны U блоки, специфика их использования.

Во время строительных работ возникает необходимость в использовании дополнительных конструкционных элементов, предназначенных для замыкания верхних участков проемов и для сборки усиленного армпояса в верхней части постройки (прочное основание для мауэрлата, под стропильную систему). При строительстве из обычных материалов используются специализированные элементы — бетонные блоки, но, для газобетона этот вариант не годится. Обычный бетон обладает высокой теплопроводностью и не может использоваться в кладке из газобетонных блоков. Однако, существуют специализированные конструкции, предназначенные для выполнения этих функций — u блоки. Рассмотрим их внимательнее.

Особенности газобетона

Газобетон принадлежит к семейству ячеистых бетонов. Это строительный материал, разработанный около 100 лет назад. Целью его создания было уменьшение веса построек и повышение теплосберегающих способностей (уменьшение теплопроводности). Поставленные задачи были успешно решены путем создания материала с пористой структурой. Однако, строители не слишком охотно использовали новый вид из-за серьезных недостатков — низкой прочности, неспособности сопротивляться нагрузкам. По сравнению с традиционными видами бетона, газобетон значительно уступает по всем механическим характеристикам и считается пригодным только для индивидуального домостроения с высотой построек в пределах 3 этажей. Увеличение плотности (снижение количества пор) приводит к повышению прочностных параметров, но тогда теряются полезные качества — возрастает вес и теплопроводность, что полностью уничтожает саму идею материала.

Почему нельзя совмещать газоблоки и детали из обычного бетона

Однако, основной проблемой считается несовместимость газобетона с обычными марками плотных бетонов, а также с кирпичом и другими плотными материалами. Проблема возникает на физическом уровне — теплопроводность газобетонных блоков гораздо ниже, при использовании дополнительных элементов в кладке возникают более холодные участки (т.н. мостки холода). Они становятся участками активного оседания конденсата, намокают, после чего влага начинает поступать в блоки газобетонные. Если плотный бетон от намокания становится прочнее, то газобетон начинает разрушаться. Это серьезная проблема, хотя она актуальна только для северных регионов. Длительный осенний период, когда днем температура выше нуля, а ночью — ниже, становится серьезным испытанием для газобетонных блоков, приводящим к их разрушению.

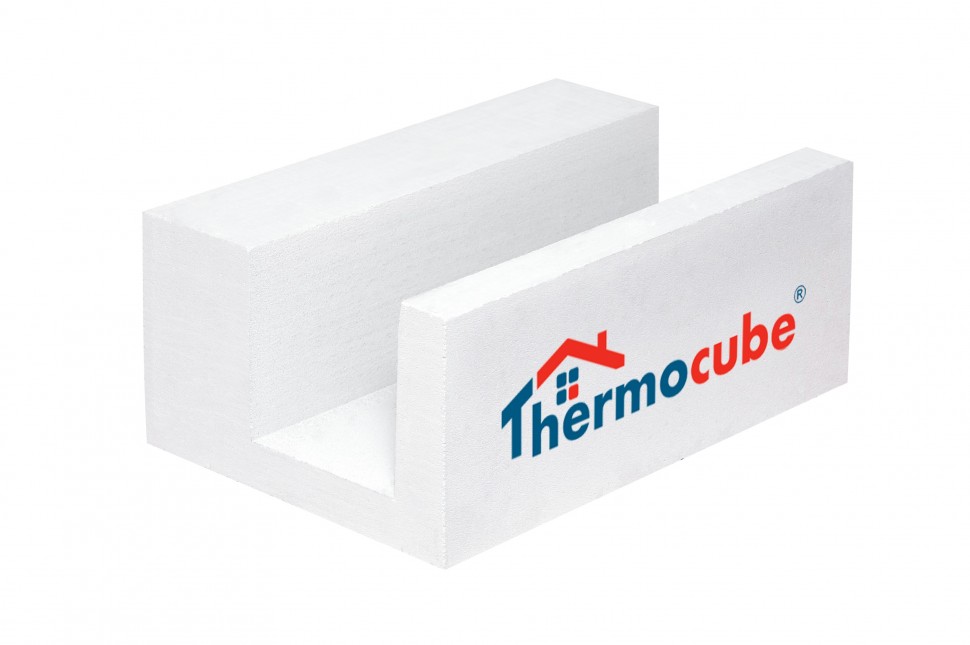

Что такое u блоки

В строительстве широко используются готовые бетонные детали — оконные перемычки или элементы армпояса. Они ускоряют строительные работы, обеспечивают нужную прочность и долговечность конструкций. Поскольку их нельзя использовать при строительстве из газобетона, нужны другие, совместимые элементы. Существуют u образные блоки из газобетона, специально созданные для сборки усиленных армированных поясов и для установки перемычек над технологическими, оконными или дверными проемами.

Конструкция газобетонных u образных блоков (или п блоков, как их еще называют) представляет собой род лотка длиной 500 мм. Остальные размеры газобетонных у блоков (ширина и высота) варьируются в зависимости от производителя — например, компания YTONG выпускает блоки стандартной высоты (250 мм), но с несколькими вариантами ширины в диапазоне 200-400 мм. Выпускать элементы большей длины нецелесообразно — стенки u образных блоков достаточно тонкие, при перевозке или хранении могут переломиться от неправильной укладки и нагрузок.

С технологической точки зрения, газобетонный (или газосиликатный) u образный блок представляет собой несъемную опалубку. Внутренняя часть лотка предназначена для установки арматурного каркаса и заливки бетоном, что обеспечивает прочность и высокую несущую способность. Внутренняя отливка выполняет основные несущие способности, поддерживая и саму опалубку — длина 50 см не позволяет полностью перекрыть ширину проемов, поэтому, во время монтажа стыкуют несколько элементов на временной подставке. Строго говоря, блоки не обладают несущей способность в составе конструкции, обеспечивая лишь газобетонный кожух для бетонной перемычки.

Достоинства и недостатки

U образные газоблоки обладают следующими преимуществами:

• обеспечивается отсечка несущей бетонной конструкции от контактов с внешними температурами;
• нет необходимости подбирать длину блоков, просто набирают нужный размер из нескольких деталей;
• высота и ширина соответствуют параметрам стеновых газоблоков;
• перед заливкой к внутренней стенке внешней стороны блоков можно прикрепить теплоизоляцию, что улучшит рабочие качества иперемычки;
• малый вес и компактные размеры позволяют хранить и перевозить материал без потерь, сколов или разрушения.

К недостаткам следует отнести:

• создание перемычек или армпоясов значительно усложняется из-за необходимости изготовления арматурного каркаса и заливки лотка бетоном;
• небольшая длина блоков усложняет монтаж, вынуждая использовать поддерживающие временные конструкции;
• отливка требует определенной выдержки для набора конструкционной прочности.

Недостатки связаны с технологией сборки перемычек или иных элементов конструкции. Они тормозят работу, требуя заметных трудозатрат, но достойной альтернативы пока не существует.

Многие специалисты считают u блоки не лучшим решением. Они аргументируют свою точку зрения тем, что толщина стенок лотка слишком мала и не может в достаточной степени утеплить бетонную отливку. В месте установки перемычек или армпояса в любом случае возникает более холодный участок, который при понижении температуры станет мокнуть и отдавать влагу соседним блокам. Для регионов с морозными зимами этот момент весьма актуален, но эффективных способов компенсировать воздействие холода пока не найден. Если армпояс можно утеплить снаружи, то оконная или дверная перемычка в любом случае будет контактировать с холодным воздухом в нижней части. Если уложить толстый слой теплоизоляции, уменьшается размер и несущая способность бетонной отливки, что недопустимо. Это серьезный вопрос, который активно обсуждают специалисты, но вариантов эффективного решения проблемы пока не существует.

Самостоятельное изготовление u блоков

Некоторые строители изготавливают п блоки своими руками, считая готовые детали слишком дорогими или не подходящими по размерам. Существует два метода:

• берут стеновой блок, такой же, как в кладке. Делают несколько пропилов в продольном направлении на нужную глубину, затем выламывают центральную часть и обрабатывают дно полученного лотка. Этот способ дает большое количество отходов и для строительства больших объектов считается слишком затратным;
• склейка лотка из отдельных элементов. Берут два блока для перемычек толщиной 100 мм. Один аккуратно распиливают в продольном направлении, получая две детали толщиной 50 мм (они немного меньше за счет толщины пропила и последующей обработки).  После этого изготавливают центральную деталь (днище) из одной половинки, отрезая лишнюю ширину. Например, для изготовления u блока шириной 500 мм нужна средняя часть шириной 350 мм (350 + 100 + 50 =500). После этого склеивают отдельные детали на полиуретановый клей, дают ему просохнуть, и используют полученный лоток в строительных работах.

Второй вариант экономичнее в отношении расхода материалов, но затратнее по времени. Здесь нужны люди, занятые изготовлением у блоков и не участвующие в общем строительном процессе. Если производится постройка дома своими руками, заниматься изготовлением деталей обычно некогда, предпочитают приобрести готовые детали и не тратить время.

Газоблоки U-образной формы для строительства по отличной цене

по популярности сначала недорогие сначала дорогие по алфавиту по производителю

Вид каталога:

U‑образные газобетонные блоки используются для формирования целостного пояса жесткости, неразборных опор балок, мауэрлатов, перемычек и стропил. Также из них делают монолитные пояса для несущих столбов и подушки под перекрытия — как железобетонные, так и деревянные. U–блоки выпускают тех же размеров, что обычные строительные блоки из ячеистого бетона, используемые в рядовой кладке, а стандартная длина такого блока — 500 миллиметров.

Почему в строительстве выгодно применять U-блоки

Газобетонным U-блокам задана уникальная желобообразная форма, позволяющая создавать на их основе чрезвычайно прочные конструкции. Кроме этого свойства газобетонных U-блоков, прошедших автоклавную обработку, обусловлены материалом, из которого они сделаны, поэтому они во многом подобны обычным блокам из ячеистого бетона. А сочетание в строительстве этих двух видов материалов способствует взаимному дополнению и усилению свойственных им характеристик. Полученные в результате строительные конструкции отличаются такими преимуществами:

• Четкая геометрия и идентичность параметров стандартных строительных газобетонных и U-блоков;
• Относительно невысокая масса, позволяющая выполнять монтаж без применения специальной техники;
• Простота кладки и высокая скорость монтажа благодаря удобной форме U-блока;
• Надежность конструкций с высокой морозо- и пожаростойкостью, прочностью и долговечностью;
• Комфортность строений благодаря высокому уровню тепло-, влаго- и шумоизоляции;
• Экологичность за счет использования исключительно натуральных компонентов;
• Небольшой расход кладочной смеси благодаря гладкой поверхности сторон U-блоков;

Как на основе U-блоков

Полость U-блоков в сборно-монолитных перемычках может армироваться бетоном и арматурой, например, из стеклопластика или металла. Такая конструкция с усиленной прочностью позволяет максимально укрепить несущие стены, сформировать дверные и оконные перемычки. Наличие желоба позволяет не только создавать прочные сборные конструкции, но и усиливать теплоизоляционные свойства узла. Для этого в желоб ближе к наружной стороне ставится эффективный утепляющий элемент из пенополистирола или минеральной плиты. Для создания более качественной монолитной перемычки на основе газобетонных U-блоков рекомендуется придерживаться несложных правил:

1. Из U-блоков составляются перемычки нужных размеров. Максимально приемлемая длина собранной монолитной конструкции перемычки 4 метра, а единичных блоков — до 2,5 метров;
2. Железобетонный наполнитель нужно подбирать в соответствии с проектными расчетами армирования в каждом конкретном случае;
3. Арматуру и бетон, чтобы наполнить U-блоки, также нужно выбирать с учетом предполагаемой нагрузки, а арматурный каркас закладывать ближе к внутренней, наиболее загруженной стороне стены. ;
4. В качестве арматурной основы могут применяться стержни от 8 до 15 миллиметров в диаметре, а рекомендуемый бетон – марки В15 или В20;
5. U- блок нужно смочить водой, наполнить бетоном с мелкозернистой фракцией твердых элементов и хорошо уплотнить. При этом бетон должен поравняться с верхним уровнем бортов блока;
6. U-блоки по месту установки собираются в перемычку на временной жесткой основе, например, доске, которая удаляется лишь по окончании застывания бетона;
7. Возможна заливка блоков бетоном и просто на земле, а после высыхания железобетона полученная конструкция поднимается непосредственно на место монтажа, но уже при помощи подъемной техники;
8. Следует обеспечить глубину опоры U-блока на стену 200 миллиметров и больше, а стыки блоков обязательно нужно соединять клеевым раствором;
9. Для усиления уровня теплоизоляции, более толстую боковую грань U-блока надо размещать по наружной стороне стены.

Если у Вас возникнут вопросы по выбору подходящих Вам U-блоков, Вы можете воспользоваться консультацией наших специалистов. Также они объяснят Вам преимущества применения этого вида стройматериалов и его возможности, помогут выбрать и заказать эти блоки. А купленные у нас материалы мы доставим Вам непосредственно по адресу строительства.

Газобетонные блоки Mannok

Преимущества газобетонных термоблоков Mannok

по сравнению с любыми другими термоблоками, произведенными в Ирландии

Тепловые характеристики

Достигните исключительных тепловых характеристик благодаря превосходным изоляционным свойствам газобетонных блоков Mannok.

Тепловые характеристики

Газобетонные блоки Mannok обладают исключительными тепловыми характеристиками благодаря своему уникальному составу и высокотехнологичному производственному процессу. Блоки Aircrete известны своими превосходными изоляционными свойствами, что гарантирует оптимальную производительность ваших строительных конструкций.

Уникальные свойства термоблоков Mannok обеспечивают гораздо более высокий уровень комфорта для жителей готовых домов.

nZEB Made Easy

nZEB, Стандарты пассивного дома и выше легко достижимы с помощью газобетонных термоблоков Mannok.

nZEB Made Easy

Стандарты nZEB были постепенно приведены в соответствие с ирландскими нормативными стандартами, и перед разработчиками и спецификаторами стоит задача проектирования и строительства более энергоэффективных домов, чем когда-либо прежде.

Принятие первого подхода с использованием газобетонных блоков Mannok для борьбы с тепловыми мостиками является наиболее экономичным путем к легкому достижению nZEB.

Наш набор аккредитованных строительных деталей был разработан, чтобы помочь сократить потери тепла из-за тепловых мостов до 80%, и использование этих деталей может помочь значительно сократить количество указанных возобновляемых источников энергии, обеспечивая значительную экономию капитала.

Экологичность

Газобетонные блоки Mannok изготавливаются с использованием до 80 % переработанных материалов.

Экологичность

Изготовленные на 80 % из переработанных материалов, газобетонные блоки Mannok имеют рейтинг A+ Green Guide, что делает их отличным выбором для экологичного строительства.

Использование термоблоков Mannok также повышает энергоэффективность зданий, тем самым сокращая выбросы углекислого газа в течение всего срока службы.

Structural Performance

Термоблок с лучшими характеристиками в Ирландии по сочетанию прочности, долговечности и огнестойкости.

Структурные характеристики

Прочность

Ассортимент газобетонных термоблоков Mannok включает блоки Mannok Aircrete High Ten и Mannok Aircrete Seven с прочностью на сжатие 10,4 Н/мм2 (категория 2) и 7,5 Н/мм2, что соответствует всем требования по регулярности прочности в Ирландии и Великобритании, в том числе в Техническом руководящем документе Ирландии A – 2012 – Структуры, в котором требуется, чтобы блоки имели прочность на сжатие 7,5 Н/мм2.

Долговечность

Газобетонные блоки Mannok являются единственными термоблоками в Ирландии, сертифицированными для использования ниже DPC в целях обеспечения долговечности.

Все газобетонные блоки Mannok прошли испытания на устойчивость к замерзанию/оттаиванию с использованием признанных методов испытаний и сертифицированы для использования во всех грунтовых условиях, указанных в таблице 14A публикации NSAI SR 325, до MX 3.2 включительно, высокая степень насыщения при замерзании .

Ни один другой термоблок на ирландском рынке не соответствует требованиям Таблицы 14А, касающейся долговечности каменной кладки в готовой конструкции.

Газобетонные блоки Mannok также соответствуют требованиям стандарта IS EN 1996-2 2006 к кирпичной кладке с точки зрения долговечности. В таблице B1 Кодекса четко указано, что блоки AAC соответствуют требованиям MX 3.2.

Экономичность

Продуманная конструкция с оптимизацией затрат позволяет достичь оптимальной производительности при меньших затратах.

Экономичность

Продуманный дизайн с использованием термоблоков Mannok означает, что энергоэффективные здания могут быть отличным соотношением цены и качества. Благодаря оптимизации деталей конструкции и исключительным тепловым характеристикам газобетонных блоков Mannok можно добиться экономии за счет снижения потребности в дорогостоящих возобновляемых источниках энергии.

Наша техническая команда экспертов может помочь вам с этим подходом, основанным на использовании ткани, для создания более энергоэффективных зданий, соответствующих стандартам nZEB, с использованием наиболее оптимизированных по стоимости конструкций.

Простота строительства

Легче, легче резать и меньше отходов на стройплощадке с термоблоками Mannok из аэробетона.

Простота строительства

Термоблоки Aircrete легкие и простые в обращении, что значительно упрощает и ускоряет подъем и ручное перемещение на строительной площадке. Их также намного легче резать, чем бетонные блоки из заполнителя. Установки Mannok Aircrete Coursing могут еще больше упростить работу на стройплощадке за счет снижения требований к резке, что сводит к минимуму отходы и трудозатраты на стройплощадке.

Простота в обращении и строительстве, связанная с этими легкими термоблоками, стала обычным явлением на объектах по всей Великобритании для использования в стенах, фундаментах, балках и блочных перекрытиях.

Техническое руководство | Тепловые характеристики Бетонные блоки | U-Values ​​Concrete Blocks

Для получения консультаций по продажам, продуктам и техническим вопросам, пожалуйста, нажмите здесь, чтобы связаться с ближайшим региональным офисом.

ТОМАС АРМСТРОНГ

(БЕТОННЫЕ БЛОКИ)

Ltd

Группа

Контакт

Мы являемся частью Thomas Armstrong Group

Предыдущий

Next

Home

Бетонные блоки. Технические рекомендации

для поиска наиболее практичного и экономичного решения для достижения целевых значений коэффициента теплопередачи.

В таблице ниже приведены основные технические характеристики нашего ассортимента блоков, включая значения их теплопроводности.

3,6 и 7,3

3,6, 4,2 и 7,3

7,3 и 10,4

7,3 и 10,4

460 (± 50)

530 (± 50)

600 (± 50)

730 (± 50).

950 — 1050

1350 — 1550

1850 — 2100

1850 — 2100

Документы

Скачать нашу брошюру с U -значениями, в которых содержится 100 примеров конструкций на стенах и этажах для достижения конкретных целей U -значения, используя наш ассортимент блоков

ВНЕШНИЕ

Для блоков Ultralite, Insulite и Dense Concrete используйте данные о тепловых мостах Ассоциации бетонных блоков (CBA), нажмите здесь.

Для блоков Airtec используйте детали теплового моста Ассоциации аэрированных продуктов (APA). Эти смоделированные соединения доступны, нажав здесь.

Все детали теплового моста из заполнителя и аэрированного блока доступны в разделе «Сведения о конструкции» NHBC, нажмите здесь.

• Эксплуатационные требования: Часть L Строительных норм и правил

  Утвержденный документ L1A Строительных норм и правил был обновлен в апреле 2014 года. В предыдущую версию было внесено несколько изменений, включая:

  • Без изменений предельных значений коэффициента теплопередачи для строительных элементов
  • Введение рейтингов энергоэффективности (FEE) ткани
  • Новый целевой показатель CO₂ для жилых помещений



  Эти меры являются частью подхода «сначала ткань», который в основном пытается сделать здание максимально термически эффективным, прежде чем добавлять возобновляемые источники энергии и другие методы энергосбережения. Это наиболее разумный подход, позволяющий избежать плохо спроектированных зданий, отвечающих требованиям SAP 2012, путем простого добавления фотоэлектрических солнечных батарей и т. д.



  Теперь в SAP 2012 должны выполняться два критерия:

  • DER < TER Выбросы CO₂ (кг/м² площади пола)
  • DFEE < TFEE Потребление энергии (кВтч/м² площади пола)
  49
  49

  Ассортимент наших бетонных блоков предлагает простые решения для достижения целевых показателей SAP, минимизации тепловых мостов, максимальной тепловой массы, улучшения воздухонепроницаемости и значительного повышения тепловой эффективности конструкции на протяжении всего срока ее службы.

  • Ограничение u-значений

    Элемент

    Часть L1A Новая сборка

    ЧАСТЬ L1B существующие жилища

    Внешние стены

    По этажам

    0,30 Вт/м²K

    0,25 W/M²K

    0,28 W/M²K

    9 0,25 0,25 Вт/M²K

    0,28 W/M²K

    . 0,25 0,25 W/M²K

    0,28 W/M²K

    00004 0,25 W/M²K

    0,28. /m²K

    В приведенной выше таблице показаны максимально допустимые значения коэффициента теплопередачи для стен и полов в Части L1A (Новые жилые дома) и Части L1B (Существующие жилые дома) — редакции 2013 года.



    На практике более низкие значения коэффициента теплопередачи предназначены для облегчения достижения необходимого % сокращения CO₂ из расчета SAP. В настоящее время для новостроек стены, как правило, имеют толщину 0,28 и ниже, этажи — 0,22 и ниже.



    Просмотрите нашу брошюру с таблицами U Value Tables, чтобы достичь этих целей, используя наш ассортимент бетонных блоков.

  • Party Wall Bypass

    Party Wall Type

    Значение U

    Полость — полностью заполненная с эффективным уплотнением кромок

    Полость — незаполненная с эффективным уплотнением краев

    Полость — незаполненная, без эффективного уплотнения краев

    5

    0,00 Вт/м²K

    0,20 Вт/м²K

    0,50 Вт/м²K

    Новая концепция, представленная в части L 2010, — это обход стены для вечеринок. Теория состоит в том, что тепло может теряться из помещения через стенку полости, и поэтому эти теплопотери должны учитываться в SAP.



    Прочные стены для вечеринок, одобренные для использования с линейкой блоков Томаса Армстронга, были обновлены и теперь включают полностью заполненные варианты, что позволяет применять значение коэффициента теплопередачи для стен для вечеринок, равное 0,00 Вт/м2К.



    Кроме того, варианты со сплошными стенами (традиционные блоки, уложенные горизонтально, или сплошные блоки Airtec) позволяют применять коэффициент теплопередачи 0,00 Вт/м2К.

  • Воздухопроницаемость

    Предельное значение воздухопроницаемости установлено на уровне 10 м³/ч/м² при испытании при 50 Па, а требования к испытаниям на воздухопроницаемость на месте были повышены по сравнению с предыдущими правилами. Для неиспытанных свойств в правилах говорится, что к показателю, полученному для испытанного значения для того же типа дома, необходимо добавить дополнительные 2 м³/ч/м². Поэтому на практике проектировщики стремятся к максимуму 8 м³/ч/м², чтобы обеспечить соответствие Части L.



    Стены из каменных блоков с использованием бетонных блоков Томаса Армстронга любого типа позволяют легко достичь этих показателей при условии хорошего качества изготовления. Цифры около 5 м³/ч/м² являются обычными и желательными.



    Нанесение шпаклевки на внутренние поверхности стен может способствовать исключительно низкому показателю воздухопроницаемости, равному 2 или меньше, что помогает выполнить требования Passivhaus и Code Level 4.



    Таблица: Воздухопроницаемость бетонных блоков Томаса Армстронга



    Однако проектировщик должен знать, что качество воздуха может пострадать, и может потребоваться установка механических систем вентиляции, чтобы избежать образования конденсата и связанных с этим проблем со здоровьем жителей.

  • Линейные тепловые мосты

    Более высокие тепловые характеристики и воздухонепроницаемость строительной ткани увеличили значимость потерь тепла на стыках и должны учитываться в расчетах SAP.



    Проще говоря, детали каждого соединения между каждым элементом здания на всей территории (например, соединения стены/окна, пола/стены) должны оцениваться индивидуально, чтобы получить значение ψ «psi» для этого соединения. Затем значения фунтов на квадратный дюйм складываются, чтобы получить общее значение линейного теплового моста для свойства; его «y-значение». В настоящее время существует 3 варианта определения общего значения Y здания:



    Текущее состояние:
    Для агрегатов и блоков Airtec можно использовать вариант 3. В рамках CBA и APA у нас есть широкий спектр смоделированных деталей теплового моста, что привело к значительным улучшениям по сравнению с вариантами 1 и 2, описанными ниже.



    Все модели доступны в виде деталей конструкции от NHBC здесь. 0,150,15 быть значительно невыгодным с точки зрения достижения желаемой МЭД и % снижения потребности в CO2.



    Маловероятно, что SAP 2012 можно пройти, используя значение y по умолчанию, равное 0,15, с использованием чего-либо, кроме дорогих и нереалистичных дополнительных технологий снижения энергопотребления.



    При отсутствии какой-либо утвержденной государственной схемы разрешается использовать утвержденные значения в таблице K1, приведенной в руководстве для SAP 2012, для целей расчетов SAP.



    Ожидается, что общее значение y составит около 0,08.



    После того, как схема аккредитованной строительной детали (ACD) будет введена в действие, инспекторы должны будут провести на месте проверки фактического исполнения и проекта.

    Значения ψ для конкретных соединений с использованием конкретных строительных материалов могут быть рассчитаны обученным и утвержденным персоналом. Это может привести к значениям y 0,04 или ниже, что может значительно снизить потребность в фотоэлектрических элементах и ​​т. д. для достижения целевых показателей DER для SAP.



    Осмотр площадки не требуется, но к каждому значению ψ необходимо добавить 25% или 0,02 доверительный фактор (в зависимости от того, что больше).



    Тем не менее, использование смоделированных соединений дает лучшие значения, чем любая схема ACD, и может привести к значительной экономии средств для строителя и, безусловно, является лучшим и наиболее рентабельным вариантом.
