Выбор фундамента для одноэтажного дома

Строительство коттеджа с одним этажом позволяет сократить затраты на работы и стройматериалы, особенно, когда речь касается обустройства основания. Однако существуют нюансы, которые стоит учесть на стадии проектирования, чтобы полученное здание получилось прочным и могло использоваться для сезонного или постоянного проживания. Давайте разбираться, какой фундамент подойдет для одноэтажного дома и на что обратить внимание в первую очередь.

Варианты конструкций

Перед проведением строительных работ потребуется разработать индивидуальную проектную документацию. Она включает подробные схемы и чертежи несущего основания. Это означает, что потребуется выбрать подходящий вариант фундамента. В современном строительстве используются следующие типы конструкций:

Каждый вариант имеет определенные достоинства и недостатки, которые стоит учитывать. Рассмотрим каждую разновидность подробнее, чтобы понять технологические особенности возведения.

1. Монолитный фундамент.

Вариант, который считается наиболее популярным, так как отличается прочностью и долговечностью. Представляет собой монолитную плиту, высота подобного фундамента для одноэтажного дома подбирается с учетом технологии строительства и веса каркаса. Обходится возведение монолитной основы дороже всего, поэтому в случае с 1-этажным коттеджем такое решение не всегда целесообразно. Однако, если вы не хотите экономить, то можете выбирать именно такую конструкцию.

В случае с монолитной плитой отпадает необходимость в обустройстве чернового пола, прямо при заливке основания может монтироваться система теплого пола. Подходит такое решение практически для любого типа грунта, его можно заглубить даже на полную высоту стен подвала.

Монолитное решение в ряде случаев используют при создании газобетонных зданий. Плюс технологии в том, что для обустройства основы потребуются минимальные земляные работы.

Пример строения плитного фундамента

2.

Классическое основание на сваях — это конструкция, которая состоит из погруженных в грунт опор, связанных между собой ростверком. Как правило, ростверк (то есть верхняя обвязка) выполняется в виде монолитной ленты из железобетона. Однако для строений с 1-м этажом допустимо использование деревянных или металлических балок.

Подходит свайный фундамент для одноэтажного дома из бруса или бревна, также часто используется для создания объектов из кирпича или газобетона. Конструкция отличается стабильностью, поэтому выбирается для болотистых, плывучих или песчаных грунтов.

Для установки свай требуется минимум земляных работ, кроме этого, удается сократить расход строительных материалов. Конструкцию можно обустроить в любое время года, так как погодные условия никак не отразятся на ее прочности.

Свайное основание нередко применяется на территориях со сложным рельефом, так как столбы можно устанавливать на разную глубину, тем самым регулируя высоту над поверхностью.

3. Ленточный фундамент.

Особенностью основы является обустройство замкнутой по контуру ленты, которая располагается под внешними и внутренними стенами здания. Чаще всего подобный фундамент применяют для одноэтажного дома из газобетона или пеноблоков, однако возможны и другие варианты применения. Можно обустроить конструкцию с небольшой глубиной залегания (до 60 см), тогда решение будет не только простым в строительстве, но и доступным по цене.

Однако для основания потребуется организация поверхностного водоотведения. В качестве опоры для ленты служит специальная арматура, которая устанавливается с необходимым заглублением. При необходимости можно обустроить цоколь.

Ширина ленты подбирается с учетом толщины и материала стен здания — лучше, если лента будет на 5–10 см больше. Цокольная часть в стандартном варианте имеет высоту 30–40 см.

4. Столбчатый фундамент.

Такая разновидность подходит только для легких строений, поэтому не удивительно, что ее часто используют в строительстве 1-этажных коттеджей. Конструктивно столбчатое основание чем-то напоминает свайную конструкцию. Состоит фундамент из заглубленных в грунт опор, которые выступают над уровнем земли примерно на 20–50 см. Устанавливаются опоры по всем углам здания, а также в точках пересечения стен и перегородок. Под длинными участками устанавливаются дополнительные столбы.

Отличия от свайного основания заключаются в том, что столбы имеют меньшее заглубление и большее сечение. Кроме этого, два вида фундамента используются в разных областях. Как правило, столбчатая конструкция применяется для возведения массивных построек или участков с водонасыщенными грунтами.

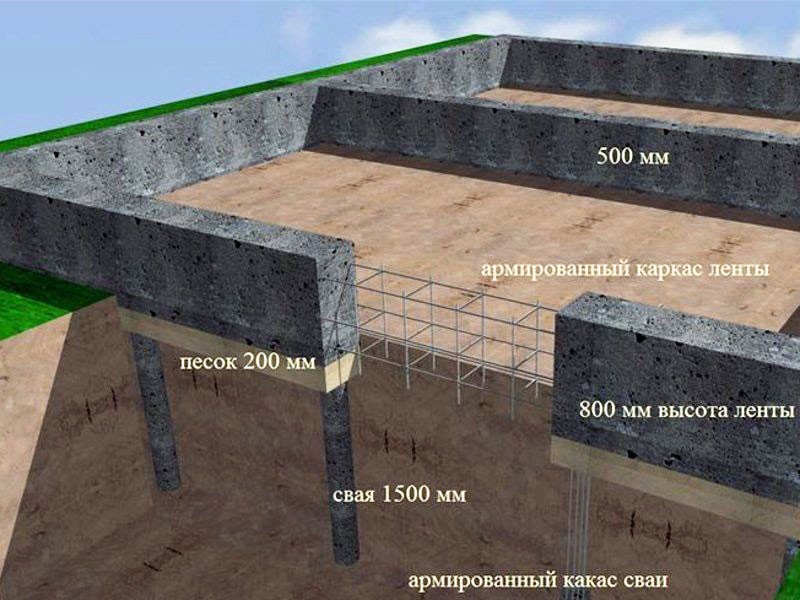

5. Столбчато-ленточный фундамент.

Комбинированное основание, сочетающее преимущества двух строительных технологий. Отличие конструкции в том, что опоры в ней объединяются лентой, а не ростверком, как это выполняется в классическом варианте столбчатой основы. Такой фундамент под одноэтажный дом обладает большей жесткостью, благодаря чему подходит для строений с нежесткими стенами. Основа будет уместна в регионах с большой глубиной промерзания грунта. Также подойдет для строительства на склоне или на рельефной местности.

Критерии выбора

Особое значение при выборе основания имеет используемая строительная технология. Именно от веса и особенностей стен зависит глубина и толщина фундамента, а также технология его обустройства. Важно, чтобы основа была достаточно жесткой, на участках с подвижным грунтом — не скользила и не деформировалась. Если замечено морозное пучение грунта, то этот фактор тоже стоит учесть при выборе. Также нельзя забывать о грунтовых и поверхностных водах, которые могут стать разрушительными при использовании свай или столбов.

Срок службы фундамента должен превышать срок эксплуатации здания, иначе есть риск появления трещин и даже полного разрушения дома.

Также при выборе фундамента следует учесть следующее:

• Стоимость конструкции. Монолитная плита обойдется дороже, чем ленточное основание. При этом не стоит забывать, что фундамент для одноэтажного дома из кирпича в любом случае потребует больших затрат, чем строительство такого же основания для строения из пенобетона или бруса.

• Глубина промерзания грунта. Именно от этого зависит глубина залегания основания. Особое внимание следует уделить подбору технологии для глинистых и просадочных почв. Для песков оптимальным считается ленточный фундамент, для супеси — монолитный, для глины — комбинированный вариант.

• Уровень грунтовых вод. При выборе свайных и столбчатых оснований следует определить точку залегания подземных вод, чтобы правильно заглубить столбы и избежать их разрушения.

Технические параметры

При проектировании основания нужно рассчитать две основные величины — высоту и глубину. Эти характеристики можно узнать, имея сведения о толщине стен и используемых стройматериалах.

Сначала потребуется вычислить несущую нагрузку грунта на участке. Следующий шаг — это расчет давления, которое оказывает здание на фундамент. Для этого необходимо сложить все возможные нагрузки: стены, перегородки, кровля, двери, окна и т. д. После этого полученную цифру умножают на 1,4 (для того чтобы понять, какое давление оказывается вместе с мебелью и людьми).

Теперь можно приступить к непосредственным определениям толщины и глубины залегания. Для столбчатых и ленточных оснований все достаточно просто: выбранная опора и вес строения делятся на ее несущую способность. Глубина ленточного или монолитного фундамента для одноэтажного дома рассчитывается сложнее. При выборе ленточной конструкции минимальная глубина должна составлять не менее 30 см (для песка и суглинков эта цифра будет в 2–2,5 раза больше).

Несколько слов об утеплении

В большинстве случаев при возведении 1-этажного строения потребуется выполнить утепление основания. Это необходимо для того, чтобы нейтрализовать последствия морозного пучения грунта, так как именно в процессе замораживания и размораживания почвы могут значительно изменяться ее объемы. Если выполнить утепление и предотвратить замерзание земли под домом, то удастся сократить теплопотери и предотвратить разрушение фундамента.

Чаще всего для этих целей проводится монтаж утеплителя с внешней стороны конструкции. Возможна и внутренняя теплоизоляция, но она чаще используется в качестве дополнительной меры.

Сваи не утепляют, так как они заглубляются за пределы промерзания, а столбы расположены не так глубоко, поэтому могут нуждаться в дополнительной отделке. Но в основном изоляции подвергается лента, ростверк или плита.

Как видите, в процессе строительства потребуется учесть множество нюансов. Надеемся, что вы разобрались, какой фундамент под одноэтажный дом лучше выбрать и почему нельзя использовать стандартное решение. Если у вас остались вопросы, специалисты DOMAMO готовы ответить на них!

Ленточный фундамент для дома из газобетона своими руками

Фундамент дома является его важнейшей, и самой дорогой, частью. По оценкам специалистов, в зависимости от типа фундамента, его цена может составлять от 40% до 60%, от стоимости строительства. Из всех существующих типов фундаментов, одним из недорогих, считается ленточный – он подходит для любых типов зданий.

Правильно рассчитанный и сделанный, он с успехом будет работать под тяжелыми зданиями (ж\б здания, кирпич), и под легкими (дерево, каркасные дома). Хорошо будет выполнять свою задачу ленточный фундамент под дом из газобетона. В зависимости от типа и плотности, газобетонный блок, размером 200х300х600, весит от 18 до 25 Кг. Здания, построенные из материалов такого веса, считаются легкими, поэтому их можно устанавливать на ленточные, плитные или столбчатые фундаменты.

Содержание

Проектирование фундамента

Проект – основополагающий документ строительства, поэтому к его созданию нужно подходить со всей ответственностью. Чтобы правильно запроектировать ленточный фундамент для стен из газобетона, необходимо знать:

• несущую способность грунтов, залегающих в месте строительства;
• высоту грунтовых вод;
• среднегодовое количество осадков на участке строительства;
• среднегодовую глубину промерзания грунтов;
• выбор материалов для фундамента;
• размеры будущего дома, включая расположение несущих перегородок;
• вес будущего дома.

Данные об осадках, грунтах и грунтовых водах, глубине промерзания, можно узнать в местной метеостанции, или в региональном комитете по строительству. Типы и количество стройматериалов определяет сам заказчик строительства. Вес газобетонного дома можно определить, если известен вес одного блока, из которых здание будет построено.

Рассчитать количество необходимых материалов поможет применение специального онлайн калькулятора. Для его применения необходимы данные:

• марка бетона;
• тип и размеры арматуры;
• геометрические размеры ленты;
• глубина заложения фундамента.

Получив эти данные, калькулятор фундамента выдаст необходимое количество введенных материалов.

Совет! Если определить несущую способность грунта нет возможности, то можно действовать простым способом: попробовать выкопать на участке яму глубиной 2 метра.

Если для копки необходимо применять лом, то грунт прочный и на нем можно смело строить даже мелкозаглубленную ленту. Грунт, который легко копается лопатой, лучше проверить в лаборатории, или строить на нем только глубокозаглубленные основания.

Глубина и ширина

Глубина заложения ленточного фундамента прямо пропорционально зависит от механических характеристик грунта, залегающего на участке строительства и веса здания, под которое планируется фундамент. В зависимости от типа строительства и глубины заложения, ленточные основания разделяют на:

• монолитные;
• сборные;
• мелкозаглубленные;
• глубокозаглубленные.

Монолитные фундаменты получаются при одномоментной заливке всего объема. Сборные ленты создают путем установки по специальной схеме, уже готовых блоков. Чаще всего применяют блоки типа ФБС. Мелкозаглубленным считается фундамент, подошва которого находится на 10-20 см. ниже глубины почвенно-растительного слоя. У глубокозаглубленного варианта низ фундамента находится ниже глубины промерзания грунта на 15-20 см.

Ширина ленточного фундамента определяется толщиной стен здания, под которое он закладывается. Методика расчета такова – ширина ленты равна толщине стены, плюс 20% от этого размера – 10% с ее внешней стороны, и 10% с внутренней части. Минимальной шириной ленточного фундамента считается 40 см. Ширина ленты газоблочного дома должна учитывать толщину обязательного наружного покрытия стен таких домов.

Толщина фундамента складывается из двух величин – толщины подземной части и высоты надземной части (цоколя). В зависимости от типа стен здания и метеоусловий, высота цоколя варьируется от 20 до 40 см. Толщина фундамента под дом из газобетона должна включать в себя цоколь не менее 30 см высотой, из-за высокой гигроскопичности и хрупкости газоблоков.

Совет! Для обеспечения защиты стен дома из газоблоков от сырости, между цоколем фундамента и первым рядом блоков, необходимо устроить гидроизоляцию. Выполняется она по принципу: «слой битума – слой рубероида». Уложить необходимо не менее 2-3 слоев.

Для одноэтажного дома

Ленточный фундамент для одноэтажного дома из газобетона должен обладать большей прочностью, чем лента под дом из других материалов. Блоки из газобетона боятся сырости, поэтому, цоколь фундамента под газоблок должен быть поднят на высоту не менее 30-40 см. от поверхности земли.

Расчет глубины заложения ленты под одноэтажный дом, должен учитывать качество грунта: на прочных, скальных грунтах достаточно мелкозаглубленного фундамента, толщиной 30-40 см., с учетом песчаной подушки. Если грунты в районе строительства слабые или водонасыщенные, то ленту нужно заглублять на 10-15 см. ниже уровня промерзания. Если на таких грунтах основание сделать выше уровня промерзания, то, учитывая хрупкость газобетона, стены могут покрыться сеткой трещин, после первой зимы.

Для дома в 2 этажа

Чтобы правильно рассчитать несущую способность ленточного фундамента для дома из газобетона, состоящего из 2-х и более этажей, нужно учитывать, что под столь тяжелые здания, мелкозаглубленный фундамент не применяют. Двухэтажный дом не только тяжелее по весу, но и выше, а значит, подвергается более сильной ветровой нагрузке.

Для двухэтажного дома из газоблоков, лучшим вариантом, вне зависимости от несущей способности грунта будет сборный ленточный фундамент из блоков ФБС, заглубленный ниже уровня промерзания на 25-30 см. Если у застройщика возникнут проблемы с тяжелой техникой, то другим вариантом может стать монолитный ленточный фундамент, также заглубленный ниже уровня промерзания.

Важно! Сразу после приобретения или выделения участка под строительство, в месте, где планируется создание фундамента, рекомендуется выкопать яму, глубиной не менее 2 м, и закрыть ее от дождя.

Если через 2-3 дня, на дне ямы появится вода, то это говорит о высоком уровне грунтовых вод, и для проектирования фундамента лучше обратиться к специалистам.

Монтаж фундамента

Способ монтажа ленты фундамента зависит от его запланированного типа. Для устройства сборного варианта необходим кран и площадка для его установки. Чтобы сделать монолитный ленточный фундамент для дома, лучше применить бетононасос или автомиксер. Залить небольшую монолитную ленту можно и с помощью обычной бетономешалки.

Совет! При выборе сборного варианта нужно помнить, что по верху последнего ряда блоков заливается бетонная стяжка толщиной 25-30 см, объединяющая блоки в единую ленту.

Земляные работы

Проектирование земляных работ должно учитывать ряд факторов, индивидуальных для каждого объекта:

• заранее знать ширину траншеи с учетом толщины опалубки и наличия утеплителя;
• определить способ разработки грунтов – механический или ручной;
• выбрать место складирования или точку вывоза вынутого грунта;
• подготовить способ укрытия выкопанной части котлована на случай дождя.

Копку траншеи, если грунты слабые, лучше делать так, чтобы она меньше осыпалась. Для этого, верх траншеи делают шире, чем низ. В таких грунтах более широкая траншея нужна еще и потому, что в них придется устанавливать опалубку на всю толщину ленты. Не помешает, в этом случае, дополнительное свободное место и при организации утепления будущего фундамента.

При проектировании дома, желательно учесть необходимость создания подвала в доме. Если планируется создание подвала, то лучше запроектировать его как подземный этаж – от стены до стены. Так будет проще устанавливать блоки или опалубку.

Песчаная подушка

Построить правильный ленточный фундамент невозможно без хорошей песчаной подушки. Ее задачи – выравнивание дна траншеи и обеспечение амортизации при сезонных подвижках грунта. Песок для устройства подушки можно применять любой, единственное требование – в нем не должно быть включений крупных камней. Устраивается она так: песок насыпается на дно траншеи, разравнивается по уровню и утрамбовывается.

Опалубка

Построение опалубки на всю толщину ленты фундамента является обязательным не всегда. Если газобетонный дом будет устанавливаться на слабых, сыпучих грунтах, то монтаж опалубки на всю толщину обязателен. При строительстве на прочных, не сыпучих грунтах, заливать бетон можно непосредственно в траншею, а опалубку применить только при заливке цоколя.

Перерасход бетона будет небольшим, зато будет серьезная экономия за счет меньших объемов земляных работ, при монтаже и демонтаже больших объемов опалубки. Рассчитать количество необходимых стройматериалов для создания опалубки поможет калькулятор фундамента. Хорошим вариантом будет применение многоразовой сборно-разборной опалубки.

Армирование

Обеспечить требуемые рабочие характеристики поможет армирование ленточного фундамента. Марку и количество требуемой арматуры можно рассчитать самому или по калькулятору. Соединить элементы арматуры можно с помощью вязальной проволоки или сварки. В последние 10-15 лет, в строительстве широко применяется полимерная арматура – она ни в чем не уступает стальной, при этом не ржавеет.

Бетонирование

Заливать бетон начинают после завершения всех подготовительных работ – устройство песчаной подушки и укладки арматуры. При монолитном способе устройства ленточного фундамента под газобетон, нужно учитывать сроки «схватывания» бетона – между заливаемыми порциями должно проходить не более суток.

При строительстве ленты большой толщины для газобетонного дома значительных размеров необходимо учитывать неравномерность затвердения толстых слоев бетона. Верхние слои ленты, находящиеся на открытой площадке, высыхают быстрее, чем внутренние слои.

Скопившийся внутри тела фундамента, пар, начинает искать выход – в результате, поверхность ленты покрывается неприятной сеткой мелких трещин. Чтобы этого избежать, сразу после «схватывания» поверхности, ее засыпают слоем мокрых древесных опилок, либо каким-нибудь похожим мокрым материалом. Это мокрое покрытие не дает быстро высохнуть верхним слоям бетона, выравнивая, таким образом, сроки высыхания разных слоев фундамента.

Согласно характеристикам бетона, его полное застывание происходит в течение месяца. Более 30% от расчетной прочности, бетон набирает за 3-е суток – после этого времени опалубку можно снимать.

В течение этого времени рекомендуется поддерживать опилочное покрытие в мокром состоянии, поливая его водой.

Утепление

Если строительство ведется на слабых, водонасыщенных грунтах, то утепление ленты необходимо. При утепленном фундаменте, нижние слои грунта меньше подвержены морозному воздействию, значит, в доме будет намного теплее.

Подводя итог, стоит отметить, что создание ленточного фундамента является сложным и ответственным делом. Самостоятельно сделать его возможно, соблюдая при этом требования стандартов строительства.

Сэкономить на строительстве ленты вполне возможно, только нужно помнить одно: экономия нескольких тысяч там, где этого делать нельзя, выльется в потери миллионов от разрушившегося, после первой зимы, дома.

Глава 4: Фундаменты, Минимальный стандарт штата Джорджия Код жилого дома на одну и две семьи

линия замерзания при защите от замерзания изоляцией в соответствии с рисунком R403. 3(1) и таблицей R403.3(1). Фундаменты, защищенные от промерзания в соответствии с рисунком R403.3(1) и таблицей R403.3(1), не должны использоваться для неотапливаемых помещений, таких как веранды, подсобные помещения, гаражи и навесы, и не должны примыкать к подвалам или подвальным помещениям. которые не поддерживаются при минимальной среднемесячной температуре 64°F (18°C).

Материалы, используемые ниже класса для изоляции фундаментов от мороза, должны иметь маркировку в соответствии со стандартом ASTM C 578.

Для SI: 1 дюйм = 25,4 мм.

1. См. Таблицу R403.3(1) для получения необходимых размеров и R -значения для вертикальной и горизонтальной изоляции и минимальной глубины фундамента.

ТАБЛИЦА R403.3(1)
МИНИМАЛЬНАЯ ГЛУБИНА ФУНДАМЕНТА И ТРЕБОВАНИЯ К ИЗОЛЯЦИИ ДЛЯ МОРОЗАЩИТНЫХ ФУНДАМЕНТОВ В ОТОПЛЯЕМЫХ ЗДАНИЯХ ^a

ЗАМОРАЖИВАНИЕ НА ВОЗДУХЕ ИНДЕКС (°F-дней) b	МИНИМАЛЬНАЯ ПОДСТАВКА ГЛУБИНА, D (дюймы)	ВЕРТИКАЛЬНЫЙ ИЗОЛЯЦИЯ ЗНАЧЕНИЕ R c, d	ГОРИЗОНТАЛЬНАЯ ИЗОЛЯЦИЯ ЗНАЧЕНИЕ R c, e		РАЗМЕРЫ ГОРИЗОНТАЛЬНОЙ ИЗОЛЯЦИИ НА РИСУНКЕ R403. 3(1) (дюймы)
			Вдоль стен	В углах	А	Б	С
1500 или менее	12	4,5	Не требуется	Не требуется	Не требуется	Не требуется	Не требуется
2000	14	5,6	Не требуется	Не требуется	Не требуется	Не требуется	Не требуется
2 500	16	6,7	1,7	4,9	12	24	40
3000	16	7,8	6,5	8,6	12	24	40
3 500	16	9,0	8,0	11,2	24	30	60
4000	16	10,1	10,5	13,1	24	36	60

Для SI: 1 дюйм = 25,4 мм, °C = [(°F) — 32]/1,8.

1. Требования к изоляции предназначены для защиты от мороза в отапливаемых зданиях. Для соответствия стандартам энергосбережения могут потребоваться более высокие значения.
2. См. рисунок R403.3(2) или таблицу R403.3(2) для значений индекса замерзания воздуха.
3. Изоляционные материалы должны обеспечивать заявленные минимальные значения R при длительном воздействии влаги в подземных условиях в условиях морозного климата. Следующие значения R должны использоваться для определения толщины изоляции, необходимой для этого применения: Пенополистирол типа II — 2,4 R на дюйм; Экструдированный пенополистирол тип IV-4,5 р за дюйм; Экструдированный пенополистирол тип VI-4,5 р за дюйм; Пенополистирол тип IX-3,2 р за дюйм; Экструдированный пенополистирол Тип Х-4,5 R за дюйм.
4. Вертикальная изоляция должна быть из пенополистирола или из экструдированного полистирола.
5. Горизонтальная изоляция должна быть выполнена из экструдированного полистирола.

Примечание: Индекс замерзания воздуха определяется как совокупное количество градусо-дней ниже 32°F. Он используется в качестве меры совокупной величины и продолжительности температуры воздуха ниже точки замерзания. Индекс был рассчитан за 12-месячный период (июль-июнь) для каждой из 3044 станций, использованных в приведенном выше анализе. Дата от 1951-80 периодов были приспособлены к распределению вероятностей Вейбулла для получения оценки 100-летнего периода повторяемости. РИСУНОК R403.3(2) ИНДЕКС ЗАМОРОЗКИ НА ВОЗДУХЕ
