Фундамент плитный для дома из газобетона: толщина плиты, расчет и марка бетона

толщина плиты, расчет и марка бетона

Вместо крупного заполнителя в теле ячеистого бетона присутствует система равномерно распределённых воздушных пор, что и является причиной его отменно низкой теплопроводности. Для жилого дома это очень хорошо, так как стены получаются более тёплыми. Однако прочность у низкоплотного камня всегда ниже, кладка из него хуже противостоит пространственному смещению, сжимающим и изгибающим нагрузкам, поэтому основание под такую кладку должно быть максимально статичным и жёстким.

Лучше всего с этой задачей справляется монолитная плита фундамента. Рассмотрим, как определяется её толщина для дома из газобетона, и из каких этапов состоит заливка.

Содержание

1. Технические характеристики монолитной плиты
2. Какие параметры влияют на расчет плиты
3. Примеры расчета суммарных нагрузок
4. Максимальная и минимальная толщина
5. Расчет песчано-щебневой подушки
6. Этапы строительства монолитного фундамента
7. Форматирование плиты и закладка арматуры
8. Заливка монолитной плиты
9. Заключение
10. Калькулятор дома из газобетона

Технические характеристики монолитной плиты

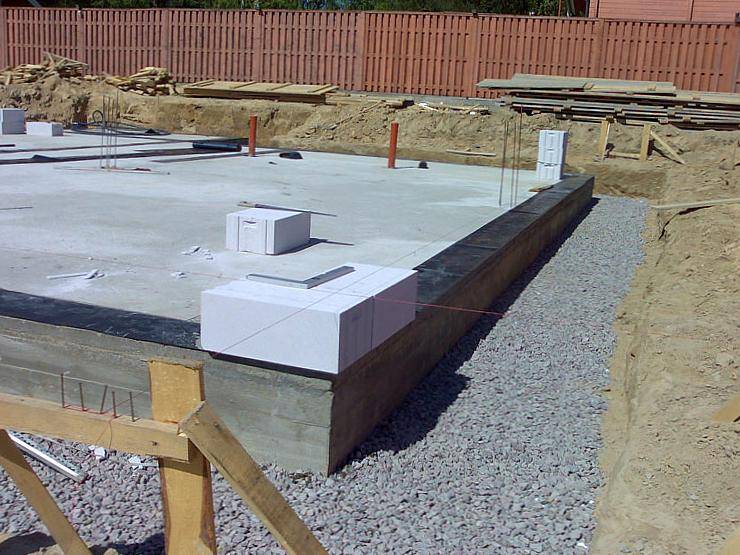

Плитный фундамент представляет собой сплошной монолит под всем зданием, площадь которого или соответствует его размерам по осям, или увеличена на толщину облицовки цоколя или стен, если они возводятся непосредственно на плите.

• Большая площадь опоры делает такой фундамент наиболее устойчивым – во всяком случае, при строительстве на ровной местности, не имеющей проблем с сейсмической стабильностью. Тем не менее, плита под дом из газобетона, как и любой другой фундамент, должна быть грамотно спроектирована.
• Этот процесс заключается в составлении схемы воздействия и расчёте нагрузок, способных повлечь крен или излом основания. Суммарные нагрузки и берутся за основу при определении толщины плиты фундамента.
• Так как плита ещё и армируется, нужно не только просчитать внешние габариты монолита, но и составить схему его каркаса. Армирование может быть как равномерно распределённым, так и усиленным локально в местах наибольших нагрузок — тут уже всё зависит от габаритов и конфигурации здания и конкретных условий строительства.

Характеристика домов из газобетона. Разновидности домов. Проекты домов из газобетона 9х9. Одноэтажного. С цоколем. С мансардой. С мансардой и цоколем и многое другое

Подробнее

• В основном локализация армирования фундаментной плиты под дом из газобетона осуществляется при проектировании плиты с направленными вниз ребрами. Это даёт возможность уменьшить толщину горизонтальной части – а значит, и снизить расход бетона. Но получить такую экономию даст возможность только профессиональный подход к проектированию.
• При беспроектном строительстве приходится всё делать с запасом прочности, поэтому чаще всего застройщики формируют обычную плоскую плиту с равномерно распределённым армированием. Толщина плиты под дом из газобетона будет зависеть от его габаритов и этажности, именно эти нагрузки и составляют общий вес здания. Так как локальных усилений в такой плите нет, её общий каркас должен максимально обеспечивать плите сопротивление продавливанию.
• Лучше распределять нагрузки и сохранять устойчивость при естественных подвижках грунта, помогает жёсткий подстилающий слой — бетонная подготовка. Это плита толщиной 7-10 мм из низкомарочного бетона, которая является основанием для устройства наплавной гидроизоляции и защищает её от повреждений.
• В масштабном строительстве подбетонка — обязательный элемент подготовки основания к заливке фундамента. При строительстве малоэтажных зданий допускается заменять её профилированной гидроизоляционной мембраной, достаточно прочной, чтобы обойтись без защиты. Её можно укладывать непосредственно на утрамбованный песчаный слой. Защитный ковёр набирается из укладываемых внахлёст полотен, проклеиваемых в швах специальной лентой, и получается вполне герметичным.

Фундамент плита под дом из газобетона, если в нём не предусмотрен цокольный этаж, строится в незаглублённом варианте. То есть, в грунт закладываются только подстилающие слои, а сама плита находится на поверхности. Надёжность плитного основания от этого нисколько не страдает – даже наоборот, ему не приходится противостоять воздействию боковых сил пучения. Снизу от них плита защищена насыпным непучинистым грунтом, а иногда ещё и слоем теплоизоляционного материала – экструдированного пенополистирола.

Вот основные технические характеристики плиты под одноэтажный дом из газобетона:

1. Грунт – любой, в том числе просадочный.
2. Рельеф – ровный. Если уклон, то незначительный. При больших перепадах плиту пришлось бы заливать в ступенчатом варианте, а это технически сложно и дорого.
3. Толщина стен – любая.
4. Класс применяемого бетона по прочности – В22,5.
5. Марка бетона для плитного фундамента по водопроницаемости — W6.
6. Марка пластичности П4.
7. Минимальная толщина плоской плиты для дома 300 мм.
8. Арматурный каркас – объёмный, из стержней AIII d-12 с шагом 200х200 мм.
9. Гидроизоляция – в зависимости от наличия подбетонки (наплавная или мембранная).

Какие параметры влияют на расчет плиты

Толщина плитного фундамента для дома из газобетона определяется путём сопоставления суммарных нагрузок на грунт с его расчётным сопротивлением. Для этого нужно точно знать две вещи: каким будет конструктив дома вплоть до крыши, и какой тип грунта залегает на участке, что даст возможность воспользоваться предлагаемым СНиП нормативным сопротивлением.

Чтобы произвести наглядный расчет плитного фундамента, возьмём для примера такие данные:

• Дом 1 этаж, размер 9*8 м.
• Стены – газоблок D500 толщиной 400 мм, общая площадь 159 м2 (63,6 м3).
• Перегородки – газоблок D600 толщиной 100 мм, общая площадь 96 м2 (9,6 м3).
• Цокольное и чердачное перекрытие балочное, общая площадь 2*72 = 144 м2.
• Кровля двухскатная, угол наклона 35 градусов, площадь 88 м2. Покрытие из мягкой черепицы.
• Снеговая нагрузка по III категории, 180 кгс/м2.
• Грунт на участке – мелкий песок (расчётное сопротивление 0,24 кг/см2).

Примеры расчета суммарных нагрузок

Суть расчёта заключается в том, что нужно все, воздействующие на фундамент нагрузки, суммировать. При этом объёмный вес материала каждой конструкции (или суммы материалов, если она многослойная) можно найти в нормативах. К постоянным нагрузкам добавляется полезная (от мебели и веса людей), и временная (снеговая). Каждое значение умножается на свой коэффициент надёжности, все КН приведены в стандарте 27751-2014.

Вот что получается в итоге, в соответствии с нашими условиями задачи:

• Стены несущие: 63,6 м3*500 кг/м3 = 31800 кг * 1,1 = 41976 кг.
• Перегородки: 9.6 м3*600 кг/м3 = 5760 кг * 1,2 = 6912 кг.
• Перекрытия: 144 м2*150 кг/м2 = 21600 кг*1,1 = 23760 кг.
• Кровля: 88 м2*57 кг/м2 = 5016 кг = 5518 кг.
• Полезная нагрузка (по площади перекрытий): 144 м2*150 кг/м2 = 21600 кг*1,2 = 25920 кг.
• Снеговая нагрузка (по площади кровли): 88 м2*180 кгс/м2 = 15840 кг*1,4 = 22176 кг.

ВСЕГО сумма нагрузок составляет 126262 кг.

Максимальная и минимальная толщина

Допустим, наша плита будет по площади соответствовать дому и формироваться без выступа. Площадь — 72 м2 или 720000 см2. Удельная нагрузка на почву составит: 126262 кг/ 720000 см2 = 0,175 кг/см2. Теперь определяем разницу между полученной суммарной нагрузкой и сопротивлением почвы: 0,24 кг/см2 — 0,175 кг/см2 = 0,065 кг/см2. Это и есть та нагрузка, которую должен компенсировать фундамент.

Несмотря на то, что объёмный вес газобетона втрое ниже, чем кирпича, под него нужен столь же надёжный, и даже ещё более устойчивый фундамент.

Подробнее

Чтобы облечь эту цифру в конкретные формы, нужно:

1. Определить массу плиты: М= 0,065 кг/см2*720000 см2 = 46800 кг.
2. Исходя из удельного веса железобетона (он же и плотность), получить толщину плиты: Т = 46800 кг/2500 кг/72 м2 = 0,26 м.
3. Толщину округляют — в большую или меньшую сторону до ближайшего значения, кратного 5 см. Если округлить в большую сторону, толщина плиты под одноэтажный дом из газобетона получается 0,3 м или 30 см.

Чтобы убедиться, что нагрузка от дома вместе с весом плиты не превысит возможности грунта, требуется выполнить проверку, идя от обратного:

• Вычисляем объём плиты: 0,3 м*72 м2 = 21,6 м3.
• Рассчитываем вес плиты: 21,6 м3*2500 кг/м3 = 54000 кг.
• Находим суммарную нагрузку от фундамента и дома: 54000 кг + 126262 кг = 180262 кг.
• Учитывая площадь фундамента, давление на грунт составит: 180262 кг/720000 см2 = 0,25 кг/см2.

Даже без дальнейших расчётов понятно, что полученная нагрузка немного превысила расчётное сопротивление грунта, так как 0,25 больше чем 0,24. В таком случае, нужно уменьшить толщину плиты фундамента до 25 см, и произвести повторный расчёт уже для этого варианта. В итоге нужно добиться того, чтобы расчётное сопротивление грунта оказалось выше суммарного веса дома хотя бы на 3%. Больше – лучше, нормативный диапазон составляет 3-25%.

Виталий Кудряшов

Строитель
Автор портала full-houses.ru

Задать вопрос

При невозможности добиться такого расклада, проектируют плиту с направленными вниз, и усиленными арматурой рёбрами, за счёт которых можно будет уменьшить толщину её горизонтальной части. Если же грунт слишком слабый, имеет смысл отдать предпочтение свайному фундаменту, опирающемуся на более глубокий прочный пласт.

Расчет песчано-щебневой подушки

Песчано-гравийные подушки под фундаментами устраивают для того, чтобы:

• выровнять дно котлована;
• получить основание заданной плотности и влажности;
• заменить слабый или пучинистый поверхностный грунт на слой лучшего качества.

Для устройства подфундаментных подушек может использоваться один крупнозернистый песок, он также может быть в смеси с гравием или щебнем, или представлять собой отдельный слой, укладываемый поверх щебёночной подушки. Смесовые грунты обычно используют с целью достижения наилучшего качества уплотнения. Технологические карты рекомендуют использовать песчано-гравийные смеси, или прямо на стройке смешивать песок со щебнем в пропорциях 60:40, и укладывать на толщину 30 см.

Делать отсыпки с большей толщиной просто невыгодно. Если слой малопрочного грунта уходит на большую глубину, плиту под газобетонный дом лучше опереть на сваи или отдать предпочтение ростверку.

Отдельным слоем щебень используется только в том случае, когда близко к поверхности подходят грунтовые воды. В этом случае он служит дренажной прослойкой, отсыпаемой на толщину 20 см. При этом толщина песчаного слоя может быть уменьшена до 20 см (но не менее).

Этапы строительства монолитного фундамента

Полный комплекс работ по строительству плитного фундамента состоит из таких этапов:

• устройства временной подъездной дороги;
• завоза механизмов и стройматериалов, размещение их на стройплощадке;
• организации подачи электроэнергии;
• очистки участка и вертикальной планировки;
• разбивки осей фундамента;
• разработки котлована с формированием насыпных подушек (и если надо, подбетонки) с устройством гидроизоляции.
• установки опалубки.
• сборки арматурного каркаса.
• заливки плиты и ухода за бетоном.

Форматирование плиты и закладка арматуры

При самостоятельном исполнении работ опалубку под плитный фундамент собирают из обрезной доски 40 на 100 или 125 мм (в зависимости от толщины плиты). Расчёт должен быть таким, чтобы края опалубочных бортов оказались на 50 мм выше верха плиты. Тогда с внутренней стороны можно отбить по нивелиру уровень заливки, и отметить его саморезами с натянутой леской.

При небольших объёмах работ поверхность монолита и верхней отметки щитов можно совместить. Чтобы края бортов могли служить ориентиром для заливки, они должны быть идеально точно выставлены, но из-за относительной кривизны досок и неравномерной забивки колышков, вывести таким образом единую горизонтальную плоскость получается не всегда.

• Если вы заключите договор на устройство фундамента с подрядной организацией, опалубка, скорее всего, будет инвентарная. Она представляет собой рамную конструкцию: щиты из бакелитовой фанеры, навешиваемые на рамы из коробчатого стального профиля. Соединения щитов между собой осуществляются с помощью клиновых замков, к профилю их крепят саморезами.
• Монтируют щиты по всему периметру плиты, начиная с угловых точек. Снаружи их подпирают подкосами, состоящими из консольных подпорок и распоров, устанавливаемых друг от друга примерно в трёх метрах. Крепление к земле производится грунтовыми шпильками – либо, если это обыкновенный деревянный щит, за счёт удлинённых и заострённых как колышки соединительных брусков.

Какая ширина фундамента под дом из газобетона

Подробнее

• Чаще опалубка собирается до армирования, хотя бывает и после — это монтажники решают сами, что зависит от применяемой технологии сборки каркаса. При использовании готовых сеток более удобно, когда щиты выставлены заранее, в таком случае на них можно произвести не только разметку верха заливки, но и уровней каркаса. Соответственно, контроль правильности установки бортов опалубки должен быть полноценным.
• Для удобства работы сборка каркаса производится по отдельным блокам, по тому же принципу осуществляется и заливка. Последовательность монтажа арматуры выбирается такой, чтобы обеспечить правильность её положения и качественное закрепление.

Виталий Кудряшов

Строитель
Автор портала full-houses.ru

Задать вопрос

Как вариант, объёмный каркас может собираться из плоских каркасов, обеспечивающих нужный отступ между двумя уровнями рабочей арматуры, собираемых в сетки из отдельных стержней. Но в таком случае опалубка будет мешать соединять торцы, поэтому её ставят после.

• Нижний ряд устанавливается на пластиковые фиксаторы, которые обеспечат нужный отступ для образования защитной бетонной оболочки. Если под плитой есть подбетонка, 35 мм достаточно; если только ПВХ-мембрана, то слой бетона внизу должен быть не менее 75 мм.
• При поштучном монтаже стержней, в местах их пересечения и присоединения к вертикально установленным плоским каркасам, производятся крепления вдвое сложенной вязальной проволокой. Расстояние между поддерживающими элементами – 400 мм. Обычно их изготавливают из арматуры AI d-8 мм непосредственно на объекте, но могут использоваться и заводские изделия.

Заливка монолитной плиты

При строительстве небольшого по площади фундамента можно, конечно, выполнить бетонирование плиты вручную, замешивая смесь в бетономешалке, и подавая её в опалубку лопатой. Но профессиональные строители делают это с помощью автобетононасоса или крана с подвесными поворотными бункерами вместимостью 1м3.

• Производительность бетононасоса в среднем составляет 20 м3/час, что позволяет за одну смену забетонировать плиту под дом без устройства рабочих швов. Для машины определяют такое место стоянки, чтобы к ней был беспрепятственный подъезд для автобетоносмесителя, подвозящего готовый бетон. Пластичную смесь подают к бетонируемому блоку и распределяют в пределах него с помощью гибкого рукава, начиная с более удалённой точки.

• Высота свободного сбрасывания бетона не должна превышать 1 м. Его укладывают горизонтальными пластами, без разрывов, сразу по всей ширине и высоте блока. Пока один рабочий распределяет смесь, другой следует за ним с глубинным вибратором и уплотняет её. Когда бетонирование достигнет проектной отметки, верхние слои бетона уплотняют виброрейкой.
• Толщина слоя бетона, которую за один раз можно уложить горизонтально, определяется в зависимости от параметров применяемого глубинного вибратора. Слой бетона может быть выше длины его рабочей части не более чем на 25%. Если длина вибрирующего элемента составляет 300 мм — значит, он может уплотнить бетон на глубину 375 мм. Плита под частный дом редко имеет большую толщину, поэтому заливается сразу по всей высоте.

Как рассчитать фундамент для дома из газобетона

Подробнее

• Внедряя вибратор в толщу бетона, избегайте прикосновения к арматуре. Шаг перестановки инструмента не должен превышать полтора радиуса его действия. При этом он должен на 10 см перекрывать границы уже уплотнённого участка.

Перерыв в бетонировании в пределах одного блока недопустим. Зазор во времени между бетонированием двух смежных блоков, при котором можно не обустраивать рабочие швы, составляет 1,5 часа.

Заключение

Во время дождя участок плиты, который в данный момент бетонируется, должен быть защищён от попадания воды. Если такое всё же случилось, размытый бетон придётся удалить и залить нормальный. После схватывания размывание бетону уже не грозит, а увлажнение в тёплую погоду наоборот, создаёт лучшие условия для гидратации цемента.

В жару монолит на протяжении 3-5 дней (в зависимости от температуры) поливают несколько раз в день и 1 раз ночью, ведь наилучшим режимом для твердения бетона является 90% влажность и +18 градусов тепла. Кроме того, открытые поверхности плиты следует защищать от прямых солнечных лучей и высушивания ветром, поэтому монолит после увлажнения накрывается полиэтиленовой плёнкой или засыпается опилками.

Калькулятор дома из газобетона

Ваши пожелания:

Плита + ростверк

Цокольный этаж

Газобетон

Металлическая

Натуральная

Гибкая

Штукатурка

Кирпич

Плитка

Инженерия

Отделка

Итого по проекту

В указанную стоимость входят следующие виды работ:

* — Цена ориентировочная и не является публичной офертой. Актуальные цены могут быть указаны только в смете по строительству дома.

Плитный фундамент под газобетонный дом

Перед тем, как начать процесс проектирования будущего дома, необходимо оценить такие величины, как несущая способность грунта на участке, степень его пучинистости, уровень залегания грунтовых вод и т. п. В результате может получиться так, что выявленные параметры особо не порадуют — например, грунт является просадочным, верховодка находится очень близко к поверхности, и обнаружены еще какие-нибудь неприятные сюрпризы, что делает устройство классического ленточного основания чрезвычайно трудоемким, или вообще невозможным.

Понятие плитного фундамента

Этот вид основания представляет собой, как уже и было сказано выше, сплошную плиту, внешний контур которой повторяет периметр будущей постройки и характеризуется наиболее низким давлением на грунт, поскольку она распределяется на всю его поверхность.

Виды плитных оснований

Строго говоря, плитный фундамент — это название неконкретного основания, а группы, в которую входят, заглубленный и незаглубленный типы. Существует также такая разновидность, как плитное основание с ребрами жесткости — используется на слабых грунтах для тяжелых домов, этажностью более трех. Еще выделяют, сборный плитный фундамент – он состоит из отдельных плит, но такое основание является слабым, и применяется только для очень небольших построек.

«Плавающая» плита

Откуда взялось такое название? Как мы уже установили, сплошное плитное основание используется на очень ненадежных и сложных грунтах, которые подвержены таким неприятным явлениям, как просадка, сильные морозные пучения и т. п. Они, в свою очередь, создают определенные нагрузки и на фундамент. В этом случае, получается, что основание, воспринимая все эти усилия, приподнимается, либо опускается, в зависимости от их направления, при этом не деформируясь. Получается, что фундаментная плита, вместе с построенным на ней домом из газобетона, как бы «плавает» на поверхности грунта.

Важно! Пусть понятие «плавающий» не вводит вас в заблуждение. На самом деле основание может приподниматься или опускаться всего на несколько миллиметров.

Основные требования, предъявляемые к фундаментной плите

Как уже и было сказано ранее, такое тип фундаментов идеально подходит для строительства домов из газобетона.

Соответственно, нагрузка от дома из газобетона на фундамент достаточно невысока, что с одной стороны дает возможность использовать различные типы оснований. Но с другой стороны, такая основа должна быть надежной, и не допускать деформаций конструкции.

Итак, основные требования, предъявляемые к фундаментной плите — это ее хорошая несущая способность, возможность успешно противостоять разнонаправленным изгибающим нагрузкам, как со стороны будущей постройки, так и от воздействия сил, возникающих непосредственно в грунте.

В отличие от того же ленточного основания, расчет фундаментной плиты — дело довольно сложное, поэтому лучше обратиться в проектную организацию, но все же можно выполнить эту работу и самостоятельно.

Виды расчетов, используемых при проектировании плитного основания.

При проектировании фундаментной плиты, для дома из газобетона, необходимо сделать следующее:

• определить толщину основания – важная величина. Ей будет уделено особое внимание в данной статье;
• найти массу будущего дома, учитывая постоянные и переменные нагрузки — в дальнейшем понадобится при прочностных расчетах;
• вычислить периметр фундамента необходимо для расчета количества утеплителя;
• определить площадь поверхности, в том числе и боковой;
• рассчитать требуемое количество бетона, и его массу. Находится первая величина путем умножения площади подошвы основания на толщину. Вторая – полученный объем умножается на плотность смеси;
• рассчитать массу основания;
• найти величину давления плиты на грунт — иначе это называется расчет несущей способности;
• произвести расчеты общей длины арматуры.

Порядок определения толщины плитного фундамента

Толщина плитного фундамента, определяется на основе статистических данных, исходя из рассчитанной ранее массы постройки.

Расчет основания на прочность

Данный расчет необходимо выполнить, чтобы определиться с конкретной маркой бетона. Делается он достаточно просто: берется вес дома, который мы уже рассчитали ранее, и делится на площадь непосредственной опоры стен на фундаментную плиту. Чтобы определить эту величину, необходимо рассчитать периметр застройки, и умножить его на толщину стен, естественно с поправками в меньшую сторону. После того, как масса дома поделена на площадь опоры, полученная цифра сравнивается с табличным значением прочности бетона на сжатие, после чего и производится выбор конкретной марки. Разумеется, показатель прочности бетона должен быть выше расчетной нагрузки.

Определение несущей способности.

При этом виде расчетов, мы используем совместно вес дома и фундаментной плиты, которая в свою очередь складывается из массы бетона и арматуры. Сам расчет прост — полученная масса делиться на всю площадь плитного основания. Полученную величину нужно сравнить с табличными характеристиками несущей способности конкретного грунта — того, что на вашем участке. Если величина нагрузки получается выше, то нужно будет, либо производить земельные работы по повышению несущих способностей почвы, либо пересматривать проект и уменьшать вес всего дома.

Важно! При всех расчетах вводите поправочный коэффициент, не менее 10%. Величины, стоящие в числителе дроби, увеличьте на этот размер, те, что в знаменателе соответственно уменьшите.

Возведение плитного фундамента: порядок и важные моменты.

Раскроем некоторые основные моменты, с которыми вам придется столкнуться, при расчете и возведении такого типа основания. Сразу отметим, что фундаментная плита, при ее грамотном изготовлении, может прослужить до ста пятидесяти лет – согласитесь, достаточно серьезный срок. Но чтобы ее правильно сделать, должен быть проведен точный расчет. Например – вы планируете построить большой дом из газобетона, или сооружение нестандартной формы. Тогда вам не обойтись без деформационных швов – в этом случае будет не один, а несколько плитных оснований. И стены из газобетона должны будут иметь аналогичные конструктивные элементы.

Важно! При проектировании такого типа фундамента нужно учесть, что плита должна быть немного больше, чем габариты будущей постройки, что необходимо для правильного распределения нагрузок.

Основа надежности плитного фундамента — правильное армирование. Необходимо использовать стандартные арматурные прутки диаметром не менее 12 мм, которые связываются в решетку, с размером ячейки, не более 20 сантиметров. В этом случае экономия неуместна, поскольку именно этот металлический каркас и работает на растяжение, и не позволяет появиться трещинам в плите. Про арматурную решетку стоит еще добавить, что она должна располагаться, как показывает расчет, не ближе (но и не дальше), чем в пяти сантиметрах от поверхностей будущей плиты, что необходимо для наилучшей совместной работы стали и бетона, и противостояния изгибающим напряжениям.

Подготовка основания. Хочется сразу отметить, что объем земляных работ, при строительстве такого фундамента, может быть значительным, несмотря на то, что плита, по сути дела, изготавливается на поверхности. Первоначально снимается верхний слой земли, вместе со всей растительностью — процессы гниения и разложения органики под будущим основанием нежелательны. Затем делается опалубка, после чего формируется специальная «подушка», на которую и будет опираться плита. Делается она из гравия среднего и мелкого размера — первый слой, который затем засыпается песком. Гравий необходим в качестве дренажа, песок, в некоторой степени сглаживает воздействие от сил морозного пучения. Для справки, общая толщина такой подсыпки может доходить до полуметра.

После отсыпки подушки необходимо озаботиться гидроизоляцией фундамента. Сделать это необходимо, поскольку стены из газобетона очень хорошо впитывают воду, в том числе и из основания. А это, как вы сами понимаете, не нужно. В качестве гидроизоляции хорошо подойдут различные пленочные материалы, главные факторы здесь – хорошее сопротивление подпору воды из почвы, и его долговечность.

Далее, нужно решить вопросы, связанные с утеплением. Для этой цели рекомендованы плиты из экструдированного пенополистирола — их необходимо уложить непосредственно внутрь опалубки по периметру. Можно вернуться к этому вопросу и после заливки фундамента.

Монтаж арматуры и заливка бетона

Важно! До заполнения опалубки бетоном необходимо подвести все коммуникации к будущему дому. Потом это будет сделать гораздо сложнее.

При заливке самой плиты, нужно постараться организовать весь процесс так, чтобы не было длительных перерывов в подаче раствора, иначе в основании могут появиться слабые места. Не забываем, что для получения качественного результата, бетон требует вибрации или штыкования — для удаления из смеси пузырьков воздуха и увеличения однородности массы. Кроме того, в период созревания, необходимо защищать его от быстрого пересыхания, излишнего переувлажнения и морозов. Только в этом случае основание будет надежным, и ваш дом из газобетонных блоков прослужит долго.

как построить своими руками, свая-ростверк, какой вариант лучше на глинистом грунте

Выбирая фундамент для строительства из газобетонных блоков, необходимо учитывать все технические характеристики этого материала. Газобетон – популярный бюджетный материал, часто используемый при строительстве домов, коттеджей и хозяйственных построек. Он имеет ряд преимуществ, из-за чего пользуется большим спросом. Но дома из газобетона тяжелее построек из бревна или бруса, поэтому стоит подумать о прочном фундаменте.

Особенности

Газобетон представляет собой ячеистый бетон автоклавной обработки. За историю своего существования он нашел применение практически во всех областях строительства конструктивных элементов зданий и сооружений любого типа. Характерные особенности этого материала делают его весьма конкурентоспособным на рынке строительных материалов.

Основные преимущества возведения фундаментов из этого материала:

• независимость от температурных перепадов;
• легкий вес;
• быстрая установка и простота монтажа;
• экологичность;
• умеренная стоимость;
• отличная тепло- и звукоизоляция;

• высокая морозостойкость, а из-за пористости вода не проникает быстро в материал;
• универсальность: газобетон можно пилить, сверлить, благодаря чему газоблокам можно придавать различную форму;
• на заводах, где производятся газоблоки, имеется лаборатория, контролирующая качество материала; Газобетон
• относится к каменным материалам, но считается достаточно легким материалом. Для него подходит практически любой тип фундамента, отвечающий требованиям по жесткости и деформации.

Проекты

По прочности и конструктивным решениям газобетонные блоки не уступают обычному кирпичу. В них редко появляется плесень и сырость, они отлично дышат.

Перед возведением фундамента необходимо определиться с типом фундамента, а также тщательно спроектировать будущий фундамент вашего дома.

Плитный

Плитный вид – один из вариантов незаглубленного или мелкозаглубленного фундамента. Это железобетонная плита, под которой уплотняется слой песка и щебня. Плитный вариант дома из газобетона имеет максимально возможную несущую способность, что достигается за счет большой опорной площади плиты, занимающей всю площадь здания.

В большинстве случаев толщина плиты составляет от 20 до 40 см. Монолитные плиты базового типа обладают большей пространственной жесткостью, чем фундамент, собранный из отдельных плит.

Основные преимущества плитного фундамента:

• простота монтажа;
• низкая стоимость;
• высокая несущая способность;
• общая площадка не подвергается местной деформации;
• возможность использования фундамента в качестве пола под цокольный этаж;
• высота дома может быть выше 2-х этажей при нагрузке 20-25 т/м2;
• простота строительства в сложных грунтах.

Минусы: плитный фундамент строится только в домах, где нет подвала.

Ворсовый воробей

Свайный фундамент в последнее время получает все большее распространение благодаря своей надежности, универсальности и доступности монтажа своими руками. Очень часто газобетонные постройки возводят на винтовых сваях, соединенных между собой ростверком, в районах с близким залеганием грунтовых вод. Монтаж с монолитным ростверком убережет блочную кладку от растрескивания, возникающего при усадке.

Чаще всего при выборе свай для газобетонных конструкций отдают предпочтение набивным или винтовым опорам. Такие сваи легко монтируются даже при самостоятельном возведении.

Лента

Ленточный вариант представляет собой железобетонную полосу, проходящую по всему периметру здания, а также под несущими стенами. Обустраивается путем рытья котлована. Такой тип фундамента оптимален для строительства дома из газобетона.

Вариант малой заглубления идеален для возведения здания из газобетонных блоков на идеальном грунте, не склонном к пучению и смещению. Достаточная глубина составляет 500 мм. В противном случае возводится ленточный тип фундамента глубокого заложения. Таким образом, дно базы будет ниже уровня промерзания.

Встраиваемый вариант хорош еще и тем, что позволяет обустроить подвал или цокольный этаж или добавить декоративные элементы, например, красивые бетонные ступени.

Кирпич

Кирпичный фундамент также будет хорошим вариантом для газобетонного дома, но только в том случае, если грунт не склонен к пучинистости, а также при строительстве одноэтажного дома.

Для устройства используется только полнотелый кирпич марок не ниже М200 с показателем морозостойкости F35-10.

Столбчатый

Такой фундамент возводится только на устойчивых грунтах с ровным рельефом. Сооружение представляет собой железобетонный ростверк, по каждому углу которого под несущими стенами устанавливаются кирпичные, каменные или бетонные столбы. Они могут быть круглыми или квадратными.

Этот вариант отличается от конкурентов своей дешевизной, простотой монтажных работ и расчетов.

Один из видов столбчатого фундамента для строительства домов из газобетонных блоков — фундамент по технологии ТИСЭ технология индивидуального строительства и экологии. ТИСЭ отличается от стандартных столбчатых фундаментов наличием пяты, что увеличивает опорную площадь колонны, при этом снижается давление на квадратный сантиметр грунта, тем самым почти в два раза увеличивается несущая способность сваи.

ТИСЭ — вид фундамента, не требующий специальной техники при строительстве, для монтажа понадобится только бур ТИСЭ и переносная опалубка. Одним из основных требований технологов ТИСЭ при возведении конструкции является легкость материала. Поэтому использование газобетона здесь идеально. Только при соблюдении правил дом, построенный ТИСЭ, прослужит своим владельцам долгие годы. Во-первых, при разработке проекта имейте в виду, что газобетонные блоки не любят подвижек, также желательно армировать бетонный ростверк, который будет соединять сваи единой монолитной плитой. Во-вторых, прежде чем строить стены, убедитесь, что фундамент устойчив и готов к дальнейшему строительству. Фундамент рекомендуется сделать до осени, а весной, проверив геометрию, приступить к строительству дома.

Помните, что ТИСЭ подходит только для легких построек, и несмотря на то, что газобетон имеет малый вес, большой дом 10х10 уже будет весить около 2000 тонн, поэтому перед возведением фундамента тщательно взвесьте все «за» и «против». Такой вариант фундамента отлично подойдет для дома в 1 этаж.

Как выбрать?

Выбирая, какой фундамент заложить под газобетонный дом, учитывайте не только экономическую выгоду, так как общая долговечность фундамента, как и всей постройки, зависит от многих факторов.

Выбирать фундамент под дом из газобетонных блоков следует, исходя в первую очередь из типа грунта, глубины промерзания грунтовых вод, природных условий, а также рельефа участка.

Оцените состояние почвы в вашем районе.

Например, железобетонная плита является оптимальным вариантом, так как она минимизирует усадочные деформации. При движении грунта плита перемещается вместе с ним, обеспечивая безопасность дома. Плитные фундаменты способны выдержать даже самые агрессивные климатические условия.

Ленточный мелкозаглубленный вариант подходит для домов, стоящих на бедных или среднепучинистых грунтах. А фундамент, заглубленный на глубину промерзания, можно ставить на пучинистых грунтах.

Столбчатый тип фундамента возводится только на устойчивых грунтах с ровной поверхностью.

В свою очередь свайный фундамент подходит для любого типа грунта, даже для глинистого.

Также специалисты советуют учитывать этажность здания, так как в зависимости от этажности увеличивается общая масса конструкции и, соответственно, нагрузка на фундамент. Если вы выбрали одно- этажный дом, то смело выбирайте любой вариант фундамента из вышеперечисленных. А вот двухэтажные рекомендуется возводить только на плитно-монолитном или ленточном основании. При этом глубина и ширина ленты в последнем варианте должны быть больше, чем при строительстве одноэтажного дома.

Перед расчетом характеристик фундамента под газобетонный дом нужно помнить, что это сложный процесс, требующий особой осторожности и внимания. Если вы не хотите обращаться к профессионалам, то каждый владелец здания может произвести все расчеты самостоятельно.

Перед расчетом необходимо знать:

• плотность и толщину газоблоков;
• ориентировочная масса строительных материалов и кровли;
• высота здания;
• тип почвы;
• приблизительная снеговая нагрузка.

Процесс проектирования включает в себя не только составление чертежей, но и разработку основных частей коммуникаций, проектирование подвала или гаража в цокольном этаже, составление схем электропроводки и т. д. Ведь все эти факторы напрямую влияют на выбор типа фундамента для будущего строительства.

Перед проектированием фундамента определитесь с бюджетом. Конечно, на строительстве нельзя экономить, но важно учитывать целесообразность возведения дорогостоящего фундамента. Решение следует принимать только после изучения почвы.

Строительство

Строительство фундамента своими руками возможно, но требует точного соблюдения технологии строительства. Для каждого типа фундамента существует пошаговая система монтажа.

Плитный

Как было сказано выше, плитный фундамент идеально подходит для газобетонных домов. Фундаментная плита может прослужить до 100 лет при грамотном подходе к строительству. Основа надежности – правильное армирование арматурными стержнями диаметром не менее 12 мм. На материалах экономить не стоит, так как именно металлический каркас работает на растяжение и не позволит плите треснуть в дальнейшем.

Железобетонная плита, установленная под всю поверхность дома. Параметры плиты должны исходить из проекта будущей газобетонной конструкции. Например, для гаражей или бань минимальная толщина составляет 100 мм, а для жилого дома – не менее 200-250 мм. При строительстве обязательно обратите внимание на гидроизоляцию плиты: в нижней части основание гидроизолируют рулонными материалами, а сверху – обмазочными или напыляемыми.

Для снижения теплопотерь необходимо утепление фундамента.

Лента

Основной материал ленточного фундамента – бетон, изготавливаемый из песка, цемента и воды. Для лучшей прочности необходимо усилить конструкцию бетонного основания железной арматурой. Перед строительством нужно расчистить территорию предполагаемого строительства и сделать необходимую разметку всех несущих стен. Далее изучаются перепады поверхности и выбирается самая нижняя точка, таким образом устраняя перепад высоты фундамента. Траншею, дно которой должно быть идеально ровным, можно вырыть своими руками или с помощью специальных машин. Далее на дно укладывается специальная подушка из песка и щебня.

Перед заливкой должна быть установлена ​​опалубка, после чего укладывается арматурный каркас по всему периметру фундамента путем забивания арматурных стержней.

Для заливки рекомендуется использовать заводской бетон, который заливается на дно траншеи слоями по 20 см. Каждый слой необходимо уплотнять, чтобы не допустить образования пустот. После окончания работ поверхность необходимо выровнять.

Перед началом возведения стен ленточный фундамент должен быть тщательно высушен. Это может занять около месяца.

Сваи и столбы

Свайно-столбчатый вариант считается наиболее экономичным из-за малого расхода материалов, а также высокой скорости возведения.

Сверху оба вида соединяются железным горизонтальным ростверком, на котором затем строится здание.

Газоблок — легкий материал, не требующий заливки клеевого раствора. По сравнению с кирпичными стенами газобетонные блоки можно класть без пауз. Согласно строительным нормам для кладки наружных стен применяют блоки толщиной 350-450 мм, для внутренних стен – около 200 мм.

Перед укладкой первого ряда блоков необходимо провести работы по гидроизоляции фундамента. В качестве материала для гидроизоляции можно выбрать рубероид или полимерно-цементный раствор на основе сухих смесей. Необходимо тщательно выровнять основание из цементно-песчаной смеси.

Особое внимание стоит уделить кладке первого ряда газобетонных блоков, ведь от того, насколько ровно они будут уложены, будет зависеть качество всего здания. Ровность кладки можно определить с помощью шнура и уровня.

Для укладки используется специальный клей консистенции густой сметаны. Клеевой раствор наносится кельмой или кареткой, ширина которых должна быть равна ширине кладки.

Выравнивание кладочной кладки следует проверять после укладки каждого ряда.

Наконечники

• Оптимальным вариантом плитного основания для газобетонного дома является утепленная плита, обеспечивающая необходимую устойчивость перекрытия.
• Работы с применением газобетонных блоков следует проводить при температуре от +5 до +25 градусов.
• Для приготовления бетонной смеси для ленточного фундамента рекомендуется использовать чистую воду и песок без примеси глины и земли.
• При отрицательных температурах допускается использовать теплую воду для замеса бетонного раствора, при жаре использовать только холодную воду.
• Выполняя работы по устройству фундамента в неустойчивых грунтах, следует позаботиться об укреплениях котлована.
• Марка бетона М100 подходит для начальных этапов строительства и заливки фундаментов. М200 используется для устройства фундамента домов с легким перекрытием, М250 и 300 прекрасно подходят для возведения фундаментов под громоздкие частные дома.
• Для усиления столбчатого фундамента необходимо усилить его опорную зону. Ленточное основание усилено засыпкой арматурой, свая железобетонными обоймами по всей длине сваи.
• Цокольный этаж увеличит полезную площадь дома до двух раз, но жилой цокольный этаж невозможен без качественной гидроизоляции.
• Чтобы стены из газоблоков не треснули раньше времени, необходимо их армировать, а затем подвергать блоки наружной отделке.
• Планируйте время возведения стен дома с учетом того, что возведение фундамента занимает около месяца работы.
• Помните, что не стоит начинать строительство фундамента, не рассчитав полностью его общую стоимость. Самым дешевым вариантом фундамента под частный дом считается свайный.

О том, какой фундамент нужен для дома из газобетона, смотрите в следующем видео.

Фундамент из бетонных плит; Какие этапы и стоимость?

32shares

• Pinterest
• Facebook
• Электронная почта

Если сегодня утром вы проснулись, протерли глаза и подумали про себя: «Я, ты знаешь, что ты должен узнать больше о сегодняшнем дне? Фонды!» …..тогда, черт возьми, у меня для тебя потрясающие новости. Сегодня ваши жаждущие знаний мечты сбываются, и вы можете заполнить свой мозг информацией о заливке жилого постнатяжного бетонного фундамента на наклонном участке в Южно-Центральном Техасе. Правильно… жизнь удалась и мечты сбываются. Ууууу!

Итак, давайте сразу приступим к рассмотрению двух важных, на мой взгляд, вопросов, когда дело доходит до фундамента… каковы шаги и сколько это стоит?

Сколько стоит бетонный фундамент?

Позвольте мне начать с этого. Жуткое время строить дом . Мол, действительно ужасно. Цены на материалы зашкаливают, как и цены на рабочую силу, кажется, что все заказано на месяцы и месяцы… не говоря уже о том, что я только что зафиксировал свою процентную ставку на уровне 6,00%. Шесть чертовых процентов!

Позвольте мне привести пример того, насколько дорогими стали вещи. В 2015 году был залит фундамент моего предыдущего дома (этого). Плита для этого дома была очень большой и включала в себя дом, все подъезды, подъезд и гараж/мастерскую на четыре машины. Общая площадь фундамента составляла 4640 квадратных футов, а стоимость этого фундамента составляла 35 000 долларов. (Вы можете прочитать пост и посмотреть фотографии этого фундамента здесь.)

Сейчас, в 2022 году, я строю этот дом, который намного меньше. Общая площадь фундамента, включая подъезды и гараж, составляет 2603 квадратных метра. Стоимость этого фонда составила 47 000 долларов.

Давайте посчитаем очень весело.

35 000 долл. США/4 640 = 7,50 долл. США за квадратный фут бетона в 2015 г.

47 000 долл. США/2 603 = 18,00 долл. США за квадратный фут бетона в 2022 г. удвоился. Я знаю, что это никого не удивляет, потому что цены на бензин и продукты также стремительно растут, но, черт возьми. Давайте поиграем в веселую игру и все угадаем, что не удвоилось. Доходы. В любом случае… я отвлекся.

Давайте сделаем небольшой перерыв и насладимся забавным небольшим видеомонтажом заливки основы.

Каковы этапы заливки бетонной плиты?

Вот этапы заливки моего постнатяжного бетонного фундамента –

1. очистить участок
2. осмотр конверта
3. нарезка партии (при необходимости)
4. набор форм
5. форма опроса
6. сантехника
7. упаковка
8. коллекторы (капли для душевых, подъездов и т.д.)
9. стальная арматура и тросы постнатяжения
10. водопроводы и плиты электрические
11. окончательная проверка
12. заливка бетона и отделка
13. снять опалубку и натянуть и обрезать натяжные тросы

Это ступени для моего дома в Южно-Центральном Техасе, очевидно, они будут различаться в зависимости от географического района из-за разного рельефа, кодов и т. д. (что НЕ включено в стоимость моего фундамента 47K).

До –

После –

Все, что не является дубом, было вычищено на участке (так, кедр..ака надоедливые мусорные деревья). Они были буквально вырваны из земли рысью, а затем превращены в мульчу существом внизу (которое очень понравилось моему пятилетнему сыну).

2. Обследование конверта –

Это делается BLAH и включает в себя размещение углов дома на участке, чтобы убедиться, что он находится в пределах недостатков собственности. Например, в большинстве районов говорят, что дом должен быть в 10 футах от границы собственности по бокам и в 30 футах от линии спереди или что-то в этом роде. Проверка конвертов позволяет убедиться, что эти правила соблюдаются. Кроме того, дает команде по установке формы стартовую точку.



3. Сокращение лота –

Это было необходимо для моего лота, но не для большинства. Мой участок находится под уклоном, а гараж опущен на четыре фута, поэтому заднюю часть гаража нужно было вкопать в холм. Там, где я живу, земля состоит из твердого известняка с припыленной сверху грязью, так что потребовалось несколько дней для ее расщепления. Стоимость составила 3000 долларов (также не включена в стоимость фундамента).



4. Набор форм –

Формы представляют собой просто фанерные листы, очерчивающие контур дома. Они удерживают бетон на месте, пока он сохнет, а затем удаляются и повторно используются для следующей работы.

5. Форма опроса –

Еще один опрос, чтобы убедиться, что все в порядке, прежде чем перейти к следующему шагу.

6. Сантехника –

В Техасе нет подвалов (см. фото выше), а водопровод установлен прямо в бетонный фундамент. Это означает, что вам лучше сделать это правильно с первого раза, потому что, если вам нужно изменить или отремонтировать его, вам буквально придется вырезать бетонный фундамент, чтобы починить его.

У меня нет хорошего изображения этого шага для этого дома, но вот разводка сантехники в моем последнем доме.

Фундамент моего нынешнего дома пришлось сначала частично засыпать мешками (шаг 7) из-за его высоты, но вы можете увидеть белые водопроводные трубы из ПВХ на фотографии ниже.

7. Мешок –

Вы можете подумать, что бетонный фундамент – это просто цельный кусок бетона, но это далеко не так. После того, как формы установлены и одобрены, начинается упаковка.

Создание мешков — это процесс заполнения черных пластиковых мешков гравием, складывания их в виде сетки по всему фундаменту, а затем также заполнения этих квадратных контуров гравием. Между площадями и по всему периметру фундамент оставляют пустым и будут заливать монолитным бетоном. Это так называемые нижние колонтитулы. Затем поверх мешков с гравием накладывается твердый четырехдюймовый слой твердого бетона.



8. Заголовки и заполнение форм –

Коллекторы представляют собой элементы размером 2×4, которые очерчивают выступающие части фундамента, такие как веранды, душевые и гаражи. Эти области должны быть на несколько дюймов ниже, чем остальная часть фундамента, чтобы вода не попадала в дом. Ниже вы можете увидеть эти заголовки вокруг моей душевой. Также на этом этапе формы закрываются, чтобы быть готовыми к заливке.

9. Армирующая сталь и тросы для постнатяжения –

Тип плиты по умолчанию в моем районе – это плита для постнатяжения. Это означает, что кабели прокладываются поперек фундамента в виде сетки на всем протяжении, а затем к внешним концам добавляется металлический кронштейн. После того, как фундамент высохнет, кабели натягиваются, а затем отрезаются снаружи фундамента. Эти тросы укрепляют бетон и при необходимости могут быть подтянуты в любое время. Традиционная сталь (арматура) по-прежнему используется в некоторых местах (например, в моих гаражных ступенях, изображенных ниже), но в целом они заменены кабелями.

10. Водопровод и электрическая плита –

Еще раз, в Техасе все вкусности находятся в бетоне.
