Главная Учебный центр Энциклопедия газобетона Фундамент для дома из газобетона

На самом деле фундамент для газобетона подбирается абсолютно также как и для любого другого стенового материла, на основе геологических изысканий грунта и расчетов проектировщика о максимальной нагрузки на него.

Что важно понимать при расчете фундамента под газобетон в зависимости от грунтовых особенностей?

Во-первых, нужно знать тип грунта на участке. Как правило, в Самарской области – это песчаный грунт, на котором располагается плодородный слой. Во всех регионах по-разному, но в среднем чернозем занимает от 0,5 м до 1 м. Естественно, на плодородный слой фундамент ставить нельзя.

Итак, необходимо снять чернозем и определить, какой слой под ним – скальный, суглинок или, к примеру, песок. Для каждого из видов грунта экономически целесообразна установка того или иного типа фундамента.

Геологические изыскания грунта лучше доверить специалистам. Геологи приедут на место, пробурят грунт и дадут заключение, на основе которого проектировщик сможет подобрать для вас лучший фундамент для дома из газобетона из всех существующих типов, учитывая экономическую выгоду.

К примеру, на скальном грунте, который считается подвижным, нельзя построить здание пролетом более 15 м, а на песчаном грунте позволяется возводить дома с пролетом до 50 м. Однако, коттеджи в основном бывают не такими большими.

Вывод такой — лучше всего доверить геологические изыскания грунта специалистам геологам. Если же материальные возможности не позволяют этого сделать, прямая дорога вам к соседям по участку. У них вы можете узнать, какой вид фундамента заложен под их домом, что позволит вам застраховать себя от возможных рисков.

Так, к примеру, сосед может поделиться полезной  информацией о грунтах, на основе которой вы сделаете для себя определенные выводы. Например, сосед знает, что грунтовые воды располагаются на отметке 1,2 м, а значит, подвал делать не стоит. У вас преимущество, потому что сосед уже наступил на эти грабли. При высоком уровне залегания грунтовых вод подвал обслуживать будет очень дорого, так как понадобится специальный водоотвод и целая система водооткачки.

Итак, очень важно знать глубину пролегания грунтовых вод.

Также важно знать глубину промерзания. В Самарской области глубина промерзания установлена на отметке 1,7 м. Следовательно, и глубина заложения фундамента должна составлять 1,7 м, этого более чем достаточно для надежного фундамента.

Расчет фундамента для дома из газобетона не отличается от расчетов для зданий из других стеновых материалов.

Здесь важно понимать исходные данные блока. Собственный вес стены из газобетона относительно других материалов легче и, примерно, соизмерим со стеной из дерева. За счет этого в фундаменте можно использовать арматуру с меньшим сечением, что приведет к сокращению ваших затрат. Однако все расчеты настоятельно рекомендуем доверять проектировщику.

В связи с тем, что по ГОСТу достаточной является толщина стены дома из газобетона в 35 см, то и фундамент можно закладывать более узкий, тем самым существенно сэкономив на материалах. Так, к примеру, если рассматривать 40 блок, то ширина фундамента под этот блок считается достаточной 35 см, а следовательно уменьшаются затраты на бетон и другие материалы.

Так как газобетон является легким материалом, при условии, если грунт не пучинистый, в качестве фундамента для дома из газоблоков можно использовать буронабивные сваи 2. Это выйдет вам значительно дешевле в связи с меньшим расходом бетона и сокращением объема работ.

Существуют различные типы фундаментов – столбчатые, свайные, ленточные, плитные, бетонные, бутовые. Большинство из них подходит для газобетона. Однако, самые популярные типы фундамента для газобетона – ленточный фундамент, буронабивные сваи, фундаментная монолитная плита. Это подтверждается экономической выгодой.

Если в доме планируется подвал или цокольный этаж, то целесообразно возводить ленточный фундамент. Это железобетонная полоса, идущая под всеми внутренними и наружными стенами постройки и образующая стены подвальных помещений.

Также ленточный фундамент для дома из газобетона выбирают для строительства на участке с неоднородным грунтом, чтобы избежать угрозы неравномерных усадок фундамента. Ленточный армированный фундамент в силу своей целостности способен перераспределять нагрузку, защищая дом от трещин и деформаций.

Технология строительства ленточного фундамента проще, чем у свайного или плитного фундамента. Однако он считается одним из самых дорогих в связи с повышенной трудоемкостью и большим расходом материалов (бетон, опалубка, обязательное применение крана) по сравнению со столбчатым видом фундамента.

Если грунт не пучинистый, в качестве фундамента для дома из газоблоков можно использовать буронабивные сваи 2. Происходит этот процесс следующим образом. На участке бурятся сваи и заливаются бетоном. В этом случае решается и вопрос с промерзанием, так как сваи бурятся глубже уровня промерзания, тем самым, обеспечивая наибольшую устойчивость. Все сваи по несущим стенам увязываются ростверком. Для этого осуществляют армирование, ставят опалубку и заливают бетоном, получая в результате монолитную балку, опирающуюся на сваи. За счет этого распределяется общая нагрузка дома равномерно на все сваи.

Монолитный плитный фундамент целесообразно использовать на сложных грунтах и в домах без подвалов.

Среди главных преимуществ монолитной фундаментной плиты можно отметить невысокую стоимость и простоту изготовления.

Многих интересует минимальная глубина фундамента для дома из газобетона, так вот плитный фундамент как раз относится к классу мелкозаглубленных или незаглубленных фундаментов. Он представляет собой монолитную фундаментную плиту, которая укладывается на слой тщательно утрамбованного песка или щебня, под которым расположен выровненный грунт.

Если на вашем участке не пучинистый грунт, то вы можете рассматривать мелкозаглубленный фундамент для дома из газобетона как один из возможных вариантов для вас. Однако важно знать, что для такого фундамента необходимо качественное утепление. В Самарской области очень редко используют такие проектные решения.

Мелкозаглубленный фундамент может быть заложен на глубине от 40-50 см. Для этого снимают 0,5 м чернозема и заливают монолитную плиту. Утепление в таком случае идет либо вертикальное высокоэффективным утеплителем, либо под отмосткой. Если, к примеру, грунт песчаный и фундамент хорошо утеплен согласно проектным расчетам – то риски снижаются к минимуму.

На болотистой местности, а также рядом с пристанью, где вода постоянно выходит из берегов, под деревянные дома в большинстве случаев используют свайно-винтовой фундамент. Теоретически такой фундамент под дом из газобетона также подходит, однако редко применяется только в случаях, когда целесообразность его возведения вызвана расчетами специалистов.

	В этой статье я постарался раскрыть важные моменты, которые касаются фундамента для дома из газобетона. Еще больше информации о работе с газобетоном вы сможете узнать на бесплатных теоретических занятиях учебного центра «Газобетон63.ру». Приглашаю Вас!
Виталий Марков Ведущий эксперт по газобетону в Самарской области.

Покупайте газобетон у экспертов

1. Ни копейки переплаты, вы получаете газобетон по заводской цене и максимально-выгодные цены на доставку
2. Бесплатные консультации от ведущего специалиста по газобетону в Самарской области — Виталия Маркова
3. Возможность оплатить материал после его доставки на объект
4. Дополнительно проверяем качество газобетона для наших клиентов. Проводим исследования в независимых лабораториях
5. Везем блоки быстро, но аккуратно. Водители – профессионалы дополнительно укрепляют и защищают ваши блоки перед транспортировкой к месту разгрузки
6. Учебный центр «Газобетон63. Ру»  — узнайте, как правильно работать с газобетоном и как проверять качество работы своих строителей
7. Можем порекомендовать проверенных строителей, которые прошли специальное обучение по работе с газобетоном

Все новости

Последние новости

Фотоотчет с обучения по Строительству из газобетона от 04.02.202307.02.2023

Ждем желающих провести время с пользой на следующем обучении — 18.02.2023

Фото с обучения по Строительству из газобетона от 21.01.202326.01.2023

Следующее обучение проведем 04.02.2023

Самарская область п.Лебедь16.01.2023

Выполнили фасадную штукатурку

Наша компания является официальным дилером Саратовского завода «Грас» по Самаре и Самарской области11. 01.2023

Выпускаемая продукция завода, высочайшего качества!!!

Коллектив компании Газобетон63 поздравляет всех с наступающим праздником!29.12.2022

Пусть Новый год принесет Вам удачу, радостные моменты, здоровье, счастье, благополучие!

Оправдает все ожидания и исполнит все мечты.

Фотоотчет с обучения по Строительству из газобетона от 09.12.202213.12.2022

Приглашаем Вас на следующее мероприятие, которое проведем уже в Новом 2023 году 21 января в 10.00

Обратный звонок

Получить совет в выборе завода

Связаться с Ольгой

Связаться с Максимом

Связаться с Иваном

Связаться с Аленой

Посоветую вам проверенных строителей

Рассчитаю выгоду покупки газобетона зимой

Собираетесь к нам в гости?

Видео-инструкция

Политика конфеденциальности

Текст политики конфеденциальности

Заказать проект

Фундамент для дома из газобетона

Вопросы, рассмотренные в материале:

• Подходящий вид фундамента для дома из газобетона
• Выбор фундамента для дома из газобетона в зависимости от типа грунта
• Стоит ли выбирать столбчатый фундамент для дома из газобетона
• Свайный фундамент для дома из газобетона
• Преимущества ленточного фундамента для дома из газобетона
• Плюсы монолитного фундамента для дома из газобетона

Выбор фундамента для дома из газобетона основывается на нескольких ключевых критериях: площади застройки, этажности строения, типа почвы на участке. Отталкиваясь от этих данных, можно спроектировать фундамент с оптимальной несущей способностью и неплохо сэкономить в бюджете на строительство.

В нашем материале мы разобрали особенности основных типов фундаментов, а также влияние структуры и состава почвы на несущие конструкции дома. Приведены плюс и минусы всех типов основания. Благодаря этой шпаргалке будет легче определиться с видом фундамента.

Подходящий вид фундамента для дома из газобетона

Коттедж, выполненный из газобетона, имеет небольшой вес благодаря относительно невысокой плотности используемого строительного материала, которая равна 500 кг на кубический метр. Поэтому фундамент для дома из газобетона может быть облегченным. Дело в том, что нагрузка, которая передается на почву от строения, невысока. Следовательно, площадь опоры основания здания может быть меньше. Такой подход позволят удешевить строительство.

Правильный фундамент для дома из газобетона может быть следующего вида:

• ленточный мелкозаглубленный;
• ленточный заглубленный;
• свайный;
• плитный;
• утепленная шведская плита.

Точно рассчитать фундамент под дом из газобетона получится, если учитывать особенности определенного коттеджа и тип грунта. Проектирование основания здания – непростая работа, требующая предварительного изучения строительного участка. Как выбрать подходящий фундамент для двухэтажного или одноэтажного дома из газобетона? Для этого выполняем следующие действия:

• Выясняем габариты строения, уточняем, какие стройматериалы будут использоваться, определяем конструктивные схемы.
• Проводим оценку условий возведения дома, чтобы выбрать основание строения, требуется изучить грунт, его механические характеристики.
• Определяем суммарные нагрузки, которые будут передаваться от строения на основание.
• Выбираем конструкцию, а также габариты основания коттеджа.

Затем следует рассчитать несущую способность, а также предельные состояния по деформациям. Используя полученные результаты, определяем ширину фундамента для дома из газобетона, которая может быть больше или меньше в зависимости от ситуации.

С учетом характеристик почвы, а также особенностей строения, лучший фундамент для дома из газобетона может быть разный в каждом отдельном случае. Для одного вида почвы подойдет ленточное основание, для другого — сваи. Рассмотрим, от чего зависит выбор.

Выбор фундамента для дома из газобетона в зависимости от типа грунта

У почвы существует множество характеристик, которые следует учитывать, определяя, какой фундамент выбрать для дома из газобетона. Например, следует узнать, какова несущая способность грунта, пучинистый ли он, на какую глубину промерзает, однородный или нет, насколько насыщен влагой.

От несущей способности почвы зависит то, какую нагрузку допустимо передавать на грунт. Например, если почва суглинистая, этот показатель равен 3,5 кг на квадратный сантиметр. У крупнозернитого песка данный параметр составляет 6 кг на квадратный сантиметр, как видно, он способен выдерживать нагрузку в 2 раза больше, поэтому основание может иметь меньшую площадь опоры.

Крупный песок, а также щебенка относятся к непучинистым материалам, их несущая способность достаточно высока. Их применяют для создания подушки под основанием коттеджа, чтобы заменить другие почвы.

Пучение грунта означает, что влажная почва расширяется при температуре ниже нуля. Мокрый грунт расширяется сильно, от этого может пострадать основание здания. Из-за морозного пучения он поднимается и деформируется.

Так, в морозные зимы суглинистая пылеватая почва расширяется до 10 %, песчаная на 1 %. То есть, когда почва промерзает на 100 см, суглинок вспучится до 10 см, а песок на 1 см.

Поскольку у газобетона небольшая прочность на изгиб, если основание начнет деформироваться, стены растрескаются. Поэтому фундамент даже для одноэтажного дома из газобетона должен быть неподвижным и прочным.

Как сделать основание прочным и устойчивым? Для этого нужно выполнить следующие действия:

• заложить основание ниже глубины, на которой промерзает почва;
• сделать непучинистую прослойку из песка и щебенки;
• оборудовать дренажную систему вокруг строения;
• исключить промерзание, утеплив основание, а также отмостки.

Осадка основания должна быть до 0,2 см на метр. В таком случае кладка из газобетона без армирования не растрескается.

Стоит ли выбирать столбчатый фундамент для дома из газобетона

При ответе на вопрос, какой лучше фундамент для дома из газобетона, многие выбирают столбчатое основание, так как столбы можно сделать из стеновых бетонных блоков. Объясняется такое решение тем, что будущий домовладелец стремится снизить затраты, используя вместо дорогого ленточного фундамента столбчатое основание.

Такой подход оправдывает себя только в случае, когда почва обладает достаточной плотностью. Тогда столбы размещают по углам, а также на пересечении стен и в промежутках, которые определяются расчетами. Однако бетонные блоки не подойдут для оборудования фундамента, если их нельзя использовать для монтажа несущих конструкций нулевого цикла.

Столбы лучше всего делать монолитными, заранее оборудовав подушки, которые расширяют подошву вертикальных опор. Затем оголовки столбов нужно обвязать ростверком — фундаментной надземной лентой. На нее будет оказывать воздействие вес здания, и она распределит нагрузку на опоры.

Главный минус заключается в том, что расширять основание, армировать и заливать фундамент на большой глубине проблематично. Придется рыть траншею либо котлован, поэтому экономия на земляных работах будет несущественная. Кроме того, необходимо забетонировать основание и оборудовать ростверк.

По этим причинам столбчатый фундамент является непопулярным решением как у строителей, так и у домовладельцев.

Свайный фундамент для дома из газобетона

Когда глубина фундамента для дома из газобетона более трех метров, применяют вариант на сваях. Такое основание подойдет, если почва слабая и влагонасыщенная либо когда участок неровный, расположен на склоне. Для коттеджей чаще всего применяют короткие шестиметровые сваи, несущая способность которых более 500 кН. В других ситуациях лучше выбрать ленточный либо плитный фундамент.

Сваи являются подвидом точечных опор, их отличие от столбов заключается в способе монтажа. Сваи не выкладывают из стройматериала и не заливают по съемной опалубке. При монтаже применяются устройства, с помощью которых сваи забивают, вкручивают либо вдавливают в почву.

Свайное основание прочное и недорогое, если сравнивать с ленточным. Однако при возведении домов его используют нечасто, главным образом на участках с пористым грунтом, который глубоко промерзает.

Вместо железобетонных свай можно использовать буронабивные, их монтируют по новейшей технологии. Главное ее отличие — применение бура со специальной чашей, которая насаживается на ряд последовательно соединенных штанг из металла.

Эта чаша похожа на миниатюрный плуг, с ее помощью получится быстро и легко выполнить шурф под расширение подошвы. За счет расширенной опорной части основание получается устойчивым к пучению и не боится высоких нагрузок.

Чаще всего сваи монтируют на глубину 2 метра, но если требуется заглубить сильнее, штанги наращивают, достают почву, не применяя специальную технику. Однако если завершить закладку фундамента нужно в сжатые сроки, рекомендуется использовать установку для бурения.

В роли опалубки может выступать асбоцементная труба, она подойдет, когда почва непрочная и осыпающаяся. Когда стенки шурфа прочные, можно вставить в пробуренное отверстие свернутый рубероид. С его помощью удастся исключить потерю бетонным раствором цементного молока. Также потребуется арматура для свайного фундамента дома из газобетона: в гильзу необходимо вставить каркас, выполненный из 3-4 стержней арматуры.

Продольные пруты должны быть достаточно длинными для того, чтобы получилось их концы зафиксировать в ростверке. Такая конструкция будет прочной и прослужит долго, ее можно сделать своими руками. Кроме того, стоимость ее на 15–20 % меньше по сравнению с ленточным фундаментом.

Преимущества ленточного фундамента для дома из газобетона

Ленточный фундамент под дом из газобетона (одноэтажный либо двухэтажный) представляет собой закольцованную стенку, поверх которой производится кладка блоков. Если нагрузка небольшая, при этом почва на участке плотная, и при выполнении бетонной подготовки под фундамент, стенка может быть с прямоугольным сечением. В других ситуациях сечение должно быть ступенчатым, это возможно благодаря расширению подошвы.

• Чтобы расширить подошву, следует оборудовать плоскую подушку достаточной ширины, армировать ее сварной сеткой. На нее будет опираться узкая стенка. Высота фундамента для дома из газобетона определяется в зависимости от особенностей проекта. Например, планируется ли проживать в цоколе, будет ли погреб либо только один этаж с мансардой. Кроме того, важно учитывать специфику почвы, а также климатические особенности региона, в котором вы проживаете.
• Если необходимо возвести цокольный этаж (отличие которого от подвального помещения заключается в том, что стены заглублены не более чем на 50 % высоты), ленточное основание является оптимальным решением. Такой фундамент служит и подвальными стенами, они могут быть как монолитные, так и в виде каменной кладки.
• В роли стройматериала для кладки может выступать бутовый камень, неармированные блоки из бетона ФБС (стандарт 13579), а также стеновые блоки из тяжелых и мелкозернистых бетонов, выполненные по ГОСТу 6133. Однако здесь под кладкой следует оборудовать широкую плоскую железобетонную подушку, над которой выполнен арматурный пояс. Такой подход необходим, когда перекрытие над цокольным этажом достаточно тяжелое, монолитное либо сборное.
• Сэкономить не получится, если вы выберете бутовую кладку. В этом случае придется приложить много усилий, подобрать камни подходящего размера и формы. Данный стройматериал подходит для тех регионов, в которых есть карьеры, и камень продается по низкой стоимости.
• Специалисты рекомендуют использовать бутбетон, так как выполнить такое основание будет легче всего. Если сечение прямоугольное, заливать фундамент можно в траншее, не делая опалубку.
• Когда планируется использовать для кладки кирпич либо блоки, придется вырыть котлован вместо траншей. Данный метод используется в тех случаях, когда в коттедже предусмотрен заглубляемый этаж. В этом случае пол будет бетонный по грунту, немного выше уширенной части подошвы.
• В большинстве ситуаций фундамент для дома из газобетона лучше делать из железобетонного монолита, также подойдут неармированные стеновые фундаментные блоки. Их устанавливают рядами с учетом высоты ленты, перевязывают швы, зачеканивают их раствором. Такие блоки выполнены их тяжелого силикатного либо керамзитного бетона, плотность которого от 1800 кг на кубический метр.

Важно! Фундаментные блоки достаточно плотные, за счет этого можно выполнять из них западающее основание, если толщина фундамента под дом из газобетона превышает ширину цоколя на 12-13 см. Но данное решение не подойдет, если дом будет газобетонный, поскольку кладка должна опираться на основание всей плоскостью и не свисать с него. Кроме того, важно, чтобы был запас ширины по 10 см со всех сторон.

Плюсы монолитного фундамента для дома из газобетона

Монолитный фундамент становится все более популярным благодаря своим преимуществам:

• подходит для всех типов почв, включая грунты с низкой несущей способностью и высоким уровнем грунтовых вод;
• если фундамент плитный монолитный, нагрузка на почву будет распределена равномерно, однако из-за большого веса основания нагрузка будет увеличена в 2 раза;
• небольшое количество земляных работ, если не будет цоколя, заглублять плиту нужно не более чем на две трети толщины;
• если дом из газобетона двухэтажный, поверхность основания может быть готовым черновым полом;
• утеплять строение можно как под плитой, так и сверху нее. Некоторые встраивают в плиту систему теплого пола. В этом случае плита основания аккумулирует тепло, в результате в коттедже создается благоприятный для проживания микроклимат.

Монолитный фундамент – наилучшее решение, если в доме будет цокольный этаж. В такой ситуации плиту следует заглубить ниже уровня промерзания почвы, это значит, что коммуникации получится провести через стенки, а не через плиту.

Вертикальные ограждения подвала допустимо выполнить из материала, используемого для оборудования ленточного основания. Но лучше всего остановить свой выбор на монолите. В этом случае основание дома вместе с подвальными стенами будет являться единой чашей из бетона. Если проект разработан правильно и все работы выполнены без ошибок, такая конструкция выдержит повышенную влажность грунта и пучение.

Ширина фундамента для дома из газобетона

Прочность и долговечность любого фундамента зависит от многих факторов, среди которых большинство людей ориентируется на сам тип грунта и глубину его промерзания. Однако не менее важным моментом является изначальная прочность железобетонной конструкции и сама ширина фундамента.

В данной статье мы расскажем, каким может и должен быть фундамент для постройки из газобетонных блоков. Рассмотрим варианты ленточных, столбчатых и плитных фундаментов.

Самым популярным фундаментом под дом из газобетона является ленточный малозаглубленный шириной 400 — 600 мм, с него и начнем наш обзор.

Выбирая толщину и глубину ленточного фундамента ориентируйтесь на следующее:

1. состав грунта;
2. уровень грунтовых вод;
3. глубину промерзания почвы;
4. общий вес фундамента и здания в целом.

Фундамент мелкозаглубленный с подошвой

Повторимся, что выбор ширины фундамента зависит от веса будущего дома и несущей способности грунта. Для экономии бетона на слабых грунтах, можно сделать более широкую подошву фундамента, которая распределит нагрузку от всего здания по большей площади.

Расчет ленты фундамента под дом из газобетона

Отметим важный момент! Ели вы хотите сделать ширину фундамента меньше ширины газобетонных блоков, то допускается свешивать до 1/3 от ширины блока.

Но чтобы сделать такой максимальный свес газоблоков, необходимо залить фундамент с высочайшей точностью, то есть, ширина ленты во всех местах должна быть идеальной, + сами диагонали должны быть соблюдены с точностью до сантиметра.

В любом случае, мы вам не советуем делать всё впритык, нужен запас по прочности. На фундаменте экономит точно не стоит!

Чаще всего, заглубленные и мелкозаглубленные ленточные фундаменты делают шириной 400 мм. Бетон используют марки М200-М250.

Армируют стальной арматурой, в несколько рядов.

Заглубление ленты зависит от глубины промерзания грунта.

Ленточного фундамента шириной в 40 см будет более чем достаточно для газобетонного дома в несколько этажей.

Расчет минимальной ширины подошвы фундамента

B = 1,3×Р/(L×Rо) — результат в см.

• 1,3 — коэффициент запаса прочности;
• Р — вес дома и фундамента, кг;
• L — длина ленты, см;
• Rо — сопротивление грунта, кг/см².

Таблица сопротивляемости грунтов

Карта глубины промерзания грунтов

Таблица с примерными массами конструкций дома

Ленточный заглубленный фундамент

Обращаясь к использованию именно заглубленного ленточного фундамента, в случае с газобетонным домом необходимо придерживаться основных правил:

1. Путём правильных расчётов арматуры нужно добиться высокой жёсткости ленты, а также сделать стенки фундамента максимально гладкими.
2. Если планируется постройка кирпичного цоколя, то желательно связать его сверху железобетонным армированным поясом, который также повысит жесткость строительной конструкции.
3. Каким бы прочным не был фундамент, армирование газобетонных стен всё равно останется обязательной процедурой.
4. Повысить прочность монолитной ленты можно путём расширения её у самого основания, увеличив таким образом площадь опоры на грунт.
5. Применение фундаментных блоков для главной опоры газобетонного здания не может обеспечить оптимальную жесткость стен, поэтому требуется особая осторожность.

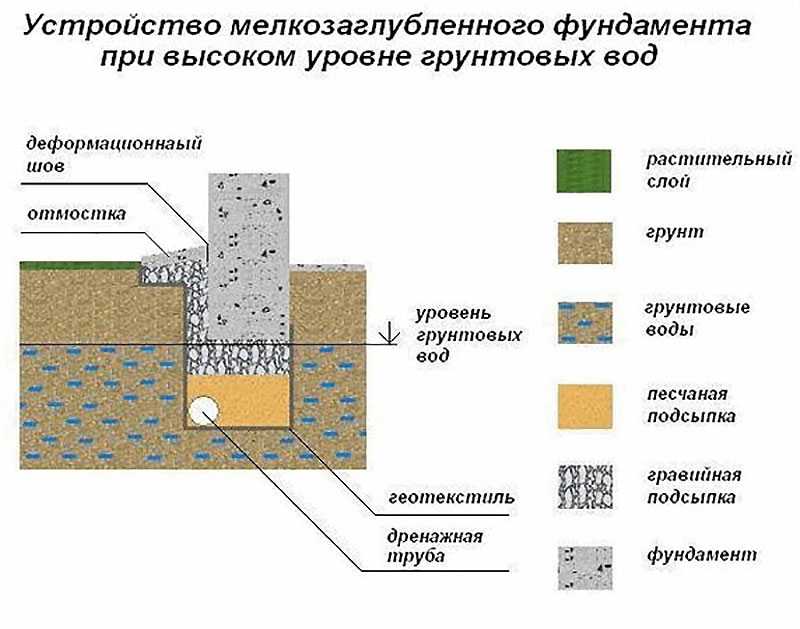

Ленточный мелкозаглубленный фундамент

В отдельных случаях альтернативой может быть мелкозаглубленный тип ленточного фундамента, который закладывается выше горизонта промерзания грунта. Такой фундамент будет равномерно двигаться в вертикальном направлении вместе с грунтом.

Крайне нежелательно применять данный тип при возведении зданий с большой площадью и высокими стенами, ибо с повышением длины стены существенно снижается устойчивость и надёжность мелкозаглубленной ленты.

Незаглубленный тип ленточного фундамента в строительстве газобетонных зданий не используется!

Столбчатый фундамент с растверком

Использование такого фундамента зачастую является ограниченным для каменных и кирпичных зданий, однако когда тип конструкции и размеры позволяют, его применяют ввиду меньших финансовых и ресурсных затрат.

Свайный фундамент с ростверком (видеоинструкция)

Очень советуем к просмотру данный ролик по технологии изготовления свайно-ростверкового фундамента!

Далее приведены основные требования к столбчатым фундаментам, которые актуальны для построек из газобетонных блоков.

1. Столбчатый фундамент не подходит для строительства на слабом грунте, а также на участках с повышенным уровнем грунтовых вод.
2. Столбы фундамента закладываются ниже горизонта промерзания на 15-30 см и расширяются у основания с целью повышения площади опоры на грунт.
3. Ростверк столбчатого фундамента усиливается лентой из железобетона.
4. При возможности применения ленточного или плитного типа фундамента предпочтение лучше отдать именно им.

Вариант монолитного фундамента(плита)

какой нужен, глубина и высота фундамента

Содержание

1. Требования к фундаменту
   1. Какой должна быть высота и глубина фундамента
2. Разновидности фундамента
   1. Столбчатый
   2. Свайный
   3. Ленточный
   4. Монолитная плита
3. Из чего складывается стоимость
   1. Как рассчитать фундамент
4. Монтаж фундамента
   1. Опалубка и армирование
   2. Заливка бетоном
5. Заключение

Довольно часто можно столкнуться с утверждением, что раз удельный вес ячеистого бетона в 2-3 раза меньше массы кирпича, то фундамент под дом из газобетона в 2 этажа можно сделать лёгким, существенно снизив затраты на нулевой цикл. Определённая экономия возможна — в случае проектирования ленточных или свайно-ростверковых фундаментов. Но достигается она отнюдь не путём ослабления несущей способности основания, которое обязательно должно быть железобетонным, а исключительно за счёт меньшей ширины.

Стены из газоблока тёплые, и даже при меньшей толщине более эффективны, чем кирпичные. Но им необходима очень надёжная и жёсткая опора, так как этот кладочный материал довольно хрупок и слабо работает на растяжение. Разбираемся, какой нужен фундамент для двухэтажного дома из газобетона.

Фундамент любого здания должен быть надёжным, ведь от него зависит долговечность постройки в целом. Поэтому общие требования к этим конструкциям одинаковы. Они должны быть:

• прочными;
• устойчивыми к опрокидыванию;
• исключающими скольжение в подошве;
• хорошо сопротивляться воздействию влаги и низких температур;
• обладать долговечностью, соответствующей сроку службы всего здания.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

На заметку: Приятным бонусом в этом списке была бы экономичность, но ставить её во главу угла не рекомендуем. Строительный опыт показывает, что именно стремление сэкономить на фундаменте чаще всего выходит боком и в конечном итоге влечёт немалые убытки.

Чтобы избежать растрескивания кладки из-за подвижек грунта, фундамент для двухэтажного дома из газобетона должен быть ещё и жёстким. К категории жёстких относят конструкции, преимущественно работающие на сжатие. Их подошва, передающая на основание нагрузку, всегда остаётся плоской, не изгибается, и автоматически выравнивает имеющиеся на грунте деформации. Для устройства жёстких фундаментов применяют щебневый и бутовый бетон, кладку из бутового камня и глиняного кирпича.

Глубина фундамента для двухэтажного дома из газобетона определяется, исходя из типа опорной конструкции, наличия или отсутствия подвала, вида и количества прокладываемых под землёй коммуникаций. В расчёт принимаются данные гидрогеологического исследования грунта:

1. его разновидность и физическое состояние;
2. уровень грунтовой воды и вероятность её поднятия в период строительства;
3. присутствие верховодки;
4. отметка уровня промерзания;
5. вероятность пучения в процессе оттаивания.

Каким бы ни был тип грунта (исключение скальный), минимальная отметка заложения базы под наружные стены составляет 50 см. Если грунт илистый, пылеватые и мелкозернистые пески или глина, ленточный фундамент для дома из газобетона в два этажа необходимо закладывать ниже отметки промерзания. Насколько именно, вычисляется по формулам, приведённым в СП 22.13330.

В случае с проектированием подвальных помещений, имеет значение, отапливаются они, или нет. Если нет, то отметка подошвы фундамента равна половине УПГ — отсчёт ведётся не от поверхности земли, а от пола заглубляемого помещения. Если подвал отапливаемый, то для определения глубины заложения применяется понижающий коэффициент, который умножается на отметку промерзания грунта.

Сложно говорить о расчёте фундамента, не имея в виду конкретный объект, строящийся в определённых условиях. Ведь проектирование этой конструкции довольно сложная задача, решаемая на основании комплексного обследования участка. Чтобы определить, какой должен быть фундамент для двухэтажного дома из газобетона, необходимо:

• Определить конструктивные схемы, уточнить размеры здания, материалы всех конструкций.
• Оценить условия строительства, так как для подбора типа опоры важно правильно определить строение почвы и её механические свойства.
• Рассчитать суммарные нагрузки передаваемые фундаменту всеми остальными конструкциями.
• Осуществить предварительный выбор конструктива и размеров фундамента.

Выполнить расчёты по несущей способности и второй группе предельных состояний (по деформациям). На основе результатов расчётов размеры фундамента можно скорректировать.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115м²

Подробнее

Решая, какой фундамент нужен для дома из газобетона в два этажа, многие склоняются в сторону столбчатой конструкции, полагая, что столбы можно выложить из стеновых бетонных блоков. Основной целью является желание сэкономить на более дорогостоящей фундаментной ленте. И действительно, если грунт на участке плотный и обладает высокой прочностью, такую замену вполне можно произвести, расположив столбы по углам, на пересечениях стен и в промежутках, определяемых расчётом. Но о бетонных блоках нужно забыть, они не предназначены для устройства несущих конструкций нулевого цикла.

Если и делать столбы, то в монолите, с предварительным формированием подушек, расширяющих подошву точечных опор. Оголовки столбов обвязываются ростверком – той же фундаментной лентой, только надземной. Именно она принимает нагрузки от конструкций здания и распределяет их на вертикальные опоры.

Недостатком такого решения является то, что выполнять работы по расширению основания, армированию, да и заливке, на существенной глубине неудобно. В любом случае приходится рыть траншею или котлован, так что сэкономить на объёме земляных работ тут явно не удастся. Да и на бетонировании тоже — учитывая, что придётся устраивать и ростверк.

Проектировщики этот тип фундамента для жилых домов обычно не предлагают, не советуем принимать такое решение и мы. Выбрать, какой фундамент лучше для дома из газобетона 10х10 2 этажа, можно из трёх следующих позиций.

На слабых и водонасыщенных грунтах, а так же при необходимости заглубления ниже 3-х метров, наиболее эффективно работают свайные фундаменты. И это наиболее оптимальный вариант для участков на склоне или с неровным рельефом. Для жилых домов обычно используют короткие 6-метровые сваи с несущей способностью от 500 кН. В остальных случаях выбор чаще всего осуществляется между ленточными и плитными конструкциями.

• Сваи – ещё одна разновидность точечных опор, а от столбов отличаются только способом монтажа. Их не выкладывают из мелкоформатного материала и не заливают по съёмной опалубке, а используют при установке механизмы для забивки, вкручивания или вдавливания в грунт.
• Главным достоинством фундамента из железобетонных свай является его высокая прочность при более низкой, чем у ленты цене. Правда, в частном строительстве такой вариант применяется достаточно редко, в основном, в регионах с повышенной пористостью почв и глубоким их промерзанием.
• Хорошей альтернативой железобетону являются буронабивные сваи, монтируемые по относительно инновационной технологии. Её отличительной особенностью является бур с рыхляще-режущей чашкой, насаженной на ряд последовательно соединяемых металлических штанг.
• Такая чашка, которая по виду напоминает небольшой плуг, позволяет без увеличения объёма земляных работ сделать шурф под уширение подошвы. Широкая опорная часть делает фундамент наиболее устойчивым к воздействию сил морозного пучения, и значительно увеличивает его способность к восприятию нагрузок.
• Стандартная глубина установки таких свай составляет 2 м, но при необходимости большего заглубления, штанги можно нарастить и вынимать грунт без привлечения землеройной техники. Хотя, для экономии времени многие предпочитают воспользоваться бурильными установками.
• В качестве опалубки для заливки бетона здесь можно использовать асбоцементную трубу, но такая обсадка имеет смысл только на осыпающихся непрочных грунтах. Если стенки шурфа плотные, достаточно вставить в пробуренное отверстие свёрнутый в гильзу кусок рубероида, который будет препятствовать потере бетоном цементного молока. Внутрь гильзы вставляют связанный из 3-4 стержней арматуры каркас.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Длина продольных прутов должна быть такой, чтобы была возможность замонолитить концы в ростверке. Конструкция получается высокопрочная и долговечная, удобная для самостоятельного исполнения. Что немаловажно, она обходится на 15-20% дешевле глубоко заложенной фундаментной ленты.

Ленточный фундамент под дом из газобетона в 2 этажа выполняется в виде закольцованной стенки, поверх которой и выполняется блочная кладка. При небольших нагрузках или при строительстве на участке с хорошим плотным грунтом, а так же когда выполняется бетонная подготовка основания, эта стенка может иметь прямоугольное сечение. В остальных случаях, сечение будет ступенчатым – за счёт уширенной подошвы.

• Уширение выполняется путём устройства плоской широкой подушки, армированной сварной сеткой, на которую опирается более узкая стенка. Высота ленточного фундамента для двухэтажного дома из газобетона зависит от варианта проекта: предусмотрен ли жилой цокольный этаж, холодный погреб или просто первый этаж с мансардой. Но в конечном итоге всё упирается в строение грунта и климатические условия местности.
• Когда планируется строительство цокольного этажа (а от подвала он отличается только тем, что стены заглубляют не больше чем наполовину высоты), ленточный фундамент под двухэтажный дом из газобетона является наиболее экономичным вариантом. Лента одновременно выполняет функции и стен подвала, которые могут выполняться как в монолите, так и в виде каменной кладки.
• В качестве кладочного материала может использоваться бутовый камень, бетонные неармированные блоки ФБС (ГОСТ 13579) и блоки стеновые из тяжёлых и мелкозернистых бетонов, изготовленные по стандарту 6133. В таком случае под кладкой должна быть более широкая плоская подушка из железобетона, а поверх неё – устроен сплошной арматурный пояс. Это особенно важно, если перекрытие над цокольным этажом будет тяжёлое — сборное или монолитное.
• Бутовую кладку нельзя назвать экономичным вариантом, так как она трудоёмка, камни приходится подбирать по конфигурации и размеру. Этот материал применяют только в тех местностях, где есть карьеры и камень можно купить по отпускной цене.
• С бутобетоном дело обстоит гораздо проще. Бутобетонный фундамент под дом из газобетона в 2 этажа 10х10 (без подвала) наиболее прост в исполнении. В прямоугольном сечении он может заливаться непосредственно в траншее, без опалубки.
• Чтобы выполнить кладку из кирпича или блоков, требуется копать котлован, а не траншеи, поэтому для устройства ленточного фундамента этот способ применяют, только если в доме предусмотрен заглубляемый этаж. Его пол всегда выполняется в бетонном варианте (по грунту), чуть выше уширенной части подошвы.
• На практике, фундамент под газобетонный дом 2 этажа чаще всего выполняют в железобетонном монолите, либо используют для его устройства неармированные стеновые блоки ФБС. Их монтируют в несколько рядов, в зависимости от высоты ленты, с перевязкой швов и их последующей зачеканкой раствором. Блоки для фундаментных стен производят из тяжёлого, силикатного или керамзитобетона плотностью не менее 1800 кг/м³.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Важно! ФБС обладают высокой прочностью, поэтому строительные нормы допускают устройство из них западающего фундамента (когда толщина наземной стены больше ширины цоколя на 12-13 см). Однако, при возведении стен из газобетона проектировать такой вариант нельзя: кладка должна опираться на фундамент всей своей плоскостью, а не свисать с него. Мало того, необходимо предусмотреть ещё и запас ширины – по 10 см с каждой стороны.

Продолжаем сравнивать, какой фундамент лучше для дома из газобетона в 2 этажа. Плитный монолит набирает популярность в малоэтажном домостроении, потому что у него есть несколько существенных плюсов.

• Такой фундамент можно проектировать практически на любых типах грунтов, в том числе и со сниженной несущей способностью, а так же с высоким уровнем грунтовых вод.
• Он наиболее равномерно распределяет нагрузки на грунт, правда, за счёт собственного веса эти самые нагрузки увеличивает почти вдвое.
• Минимальный объём земляных работ. При отсутствии цокольного этажа плита заглубляется максимум на две трети своей толщины.
• Плитный фундамент для 2 х этажного дома из газобетона хорош тем, что его поверхность служит готовым черновым покрытием пола.
• Можно произвести утепление как под плитой, так и на ней. А при желании можно встроить в плиту элементы системы напольного подогрева. При этом фундаментная плита будет выполнять функции теплового аккумулятора, что сделает микроклимат в доме более комфортным.

Наиболее оптимален выбор этого типа фундамента, когда в доме предусматривается цокольный этаж. В этом случае, плита заглубляется ниже промерзания грунта, поэтому коммуникации можно вводить не через плиту, а через стенки.

Вертикальные ограждающие конструкции подвала можно выкладывать из тех же материалов, что применяют и для возведения ленточных фундаментов. Однако самый надёжный вариант – монолит. То есть, фундамент вкупе со стенками подвала будет выглядеть, как цельная бетонная чаша. При правильном проектировании и сооружении, ей не страшны ни повышенная влажность грунта, ни морозное пучение.

Недостаток у плиты только один – высокая себестоимость, которую влечёт за собой огромное количество бетона класса В22,5, необходимого для заливки. Его объём высчитывается путём умножения площади на высоту фундамента 2 этажного дома из газобетона (в среднем она составляет 300 мм) и на коэффициент запаса 1,1. Дополнительно к этому, выполняется ещё и бетонная подготовка толщиной 100 мм – из более дешёвого тощего бетона В7,5.

Как вариант, вместо подбетонки настилают профильную мембрану, которая тоже стоит немалых денег. К бетону требуется ещё и арматура, и наплавная гидроизоляция, которая закладывается между подготовительным и основным бетонными слоями. На пучинистых почвах под плиту закладывают ещё и слой жёсткого пенополистирола, который исключает соприкосновение фундамента с промёрзшим грунтом.

Если суммировать все слои, цена такого фундамента получается вдвое, а то и втрое выше общей стоимости затраченного бетона. Так что, снизить себестоимость нулевого цикла точно не получится.

Плитный монолит – это не тот вариант, который легко залить самостоятельно. Да и бетон должен быть заводской, с заданными характеристиками, точно соответствующими конкретной марке. Конструкцию нужно правильно спроектировать. Кроме пирога самого фундамента, это ещё и вводы инженерных коммуникаций, так как после заливки сделать их будет уже невозможно.

Предварительные расчёты плиты направлены на то, чтобы правильно определить её толщину, способную противостоять весу здания. При этом учитывается несущая способность грунта, которую можно взять из нормативных таблиц, где приводятся усреднённые данные. Точные цифры можно получить только в результате гидрогеологических изысканий, которые обязательно производятся при индивидуальном проектировании.

Например, строительство будет вестись на суглинках, несущая способность которых составляет 3,5 кг/см². В условии задачи площадь дома 9*10 м (9000 см²) и весит он 200 тн. Высчитываем требуемую нагрузку на грунт 9000*3,5 = 315 тн. Вычитаем из них вес дома, получаем 115 тн – вес фундаментной плиты. Допустим, за минусом веса арматуры остаётся 85 тн бетона с удельным весом 2,8 т/м². Поделив эти значения, получаем 30,36 м³ бетона. 90 м² (площадь дома) делим на 30,36, и получаем 29,6 см — толщину плиты.

Вот как в общих чертах выглядит процесс формирования плитного монолита:

• Устройство обноски, с помощью которой осуществляется разбивка осей здания, их закрепление и передача отметок в котлован.
• Земляные работы, к которым относится разработка котлована и выравнивание его дна.
• Устройство нежёсткого подстилающего слоя, он состоит из песчаной подушки толщиной 15-20 см и слоя щебня 15 см. Отсыпка производится послойно, с проливкой водой и трамбованием виброплитой.
• По уплотнённому дренажному слою выполняется бетонная подготовка или укладка профильной мембраны. Цель устройства этого слоя – компенсировать имеющиеся на основании неровности.
• Если выбран второй вариант, то выполнять горизонтальную гидроизоляцию не понадобится, так как мембрана является водонепроницаемым материалом. Если же устраивается вариант с подбетонкой, после затвердевания бетона методом наплавки придётся монтировать рубероид.

Обязательно гидроизолируются и торцы плиты. Если предусмотрено утепление фундамента, то ЭППС укладывается именно на этом этапе – сразу после гидроизоляции.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150м²

Подробнее

Опалубку, с помощью которой фундаменту задаётся необходимая форма, чаще всего выполняют из обрезных досок естественной влажности. Если плита возвышается над поверхностью грунта на 20-30 см, из доски сначала собирают укрупнённые щиты, а потом крепят к забитым в грунт кольям.

• Чтобы опалубку не распирало когда будет залит бетон, доски или щиты со всех сторон укрепляют подпорками. Чем тоньше доска, тем ближе друг к другу должны стоять подпорки, поэтому лучше не пытаться сэкономить, используя доску толщиной 25 мм, а брать сороковку.
• Опалубку сразу делают по всему периметру дома, в том числе захватывая крыльцо или террасу, если таковая имеется по проекту. На этом этапе прокладывают все выводы под коммуникации, проверяется правильность их положения, после чего можно вязать арматуру.
• Внутреннее армирование плиты состоит из двух параллельных, установленных с определённым отступом рядов сетки с ячейкой 200*200 мм. Арматура берётся стальная, с периодическим профилем, класса АIII диаметром 12 мм. В заданном положении сетки фиксируются с помощью «лягушек» — изогнутых элементов из стального прута, за счёт которых и обеспечивается разделение сеток.

Снизу защитный слой бетона 70 мм обеспечивается за счёт пластиковых фиксаторов. Сверху на опалубке просто выставляются отметки выше 35 мм от арматуры, чтобы видно было, до какого уровня лить бетон.

Для заливки фундамента используется готовая бетонная смесь (БСГ) класса 22,5, F75, W6, крупность щебня не более 20 мм, изготовленная по ГОСТ 7473.

После того, как работы по армированию закончены, производится геодезическая разбивка схемы укладки смеси, на которой обозначаются траектории движения автобетононасоса. Разметка бетонирования производится от осей опалубки, за нулевую отметку принимается уровень планировки.

Отметки верха фундамента нивелиром переносят на борта опалубки, в этих местах в доски забивают гвозди. Если нужно визуально отметить толщины технологических слоёв, нужное расстояние отмеряют металлической линейкой от гвоздя, и делают отметку краской.

К работам по бетонированию относятся такие технологические операции:

• приём БСГ и её подача к месту бетонирования;
• укладка бетона и его уплотнение виброрейкой;
• уход за твердеющим монолитом.

Перед началом заливки площадь будущего фундамента очищается от грязи, следов масел и битума. При положительной температуре её промывают и дают высохнуть, арматура очищается от ржавчины. В зимнее время наледь и снег убирают горячим воздухом под полиэтиленовым или брезентовым укрытием. Внутренние поверхности опалубки покрывают смазкой (обычно используют отработанные масла).

Бетонирование производят блоками, разрезая массив плиты вдоль и поперёк рабочими швами. На их границах устанавливают внутреннюю опалубку, изготавливаемую из тонкой проволочной сетки с ячейкой 10 мм. Её полоски крепят вертикально, привязывая проволокой к арматуре сеток.

Само бетонирование в этой цепочке операций является заключительным этапом. Смесь перекачивается автобетононасосом в опалубку, укладываясь слоями толщиной не более 50 мм. Разрыв во времени для нанесения следующего слоя составляет не более 1 часа – до того, как уже залитый бетон начнёт схватываться.

Последний слой бетона укладывается так, чтобы до верха деревянной стенки оставалось не менее 5 см, это необходимо принимать в расчёт ещё при установке опалубки. В целом, работы надо организовать так, чтобы бетонирование было непрерывным, и весь фундамент был залит за один день.

Фундамент для дома из газобетона

Содержание

• Почему так сложно выбрать фундамент под дом из газобетона
• Какой фундамент лучше для дома из газобетона
  • Плитный фундамент под дом из газобетона
  • Мелкозаглубленный фундамент для дома из газобетона
  • Свайный вариант фундамента
• Заключение

Относительно небольшая цена на блоки из газобетона и отличная теплоизоляция сделали материал лидером загородного строительства. Стереотипы о том, что под газобетонный дом можно использовать примитивный и дешевый фундамент, зачастую приводят к ситуации, когда почти готовый каркас на фундаменте для дома из газобетона приходится разбирать, переделывать и усиливать. Причем в большинстве случаев будущие хозяева принимаются выбирать и обустраивать фундамент, даже не подозревая, какой у них грунт под ногами, и насколько сложной может быть ситуация с фундаментной системой.

Почему так сложно выбрать фундамент под дом из газобетона

Газобетон не является идеальным строительным материалом для несущих стен дома. То, что блок газобетона хорошо теплоизолирует и не разбивается при падении с высоты второго этажа, еще не значит, что из него можно строить, как хочешь и что хочешь. Чтобы не попасть впросак с обустройством фундамента для газобетонного дома, необходимо принять во внимание некоторые особенности этого материала:

• В строительной механике очень мало динамических ударных нагрузок, но очень много статических усилий. Газобетон – материал откровенно слабый, по модулю упругости он уступает практически всем ячеистым материалам на цементной связке, сомневающиеся смотрите СНиП 2.03.01-84;
• Газобетон обладает крайне низкой вязкостью, которая свойственна, например, арболитовому камню. Трещина в стене «не умирает» на втором- третьем ряду кладки стены, а «выстреливает» от верха до низа;
• Кладка из блоков газобетона не способна работать, как монолит, и обеспечить нужный уровень жесткости стен, даже в одноэтажном доме при наличии внутренних перегородок или стен.

Поэтому на вопрос,какой фундамент нужен под газобетонный дом, первый ответ звучит достаточно просто –небольшой, так как общий вес здания будет невелик. Например, весь одноэтажный дом в размер 5х8 м будет давить на фундамент с усилием не более 70 т. В этом случае фундамент для одноэтажного дома на глине будет иметь ширину не более 20 см.

Какой фундамент лучше для дома из газобетона

Кроме низкого веса и жесткости, газобетон обладает еще одной особенной характеристикой, которую обязательно нужно учитывать, подбирая конструкцию и размер фундамента. Материал не любит влагу и часто работает, как губка, вбирая конденсат и влагу с грунта через микротрещины в фундаменте.

Поэтому в итоге на вопрос, какой фундамент выбрать для дома из газобетона, общий ответ будет звучать так: легкий, очень жесткий, основание которого обладает самым высоким уровнем гидроизоляции.

Среди доступных в изготовлении своими руками вариантов фундамента можно выделить четыре наиболее распространенные конструкции:

1. Плитный фундамент;
2. Мелкозаглубленный вариант или МЗЛФ-система;
3. Ростверковый фундамент;
4. Комбинированная схема, объединяющая МЗЛФ и свайный фундамент для дома из газобетона в одной конструкции.

Совет! Легкая конструкция стен из газобетона не должна быть чрезмерно массивной и тяжелой. Такой вариант гарантированно обеспечит устойчивость и жесткость кладки, но избыточное давление на грунт может провоцировать подъем грунтовых вод и, как следствие, усиленное замокание цокольных поверхностей фундамента.

Плитный фундамент под дом из газобетона

Такой вариант фундаментной системы лучше всех перечисленных выше обеспечит высокую жесткость и устойчивость дома из газобетона, даже при сильном переувлажнении почвы прекрасно переживет любые нагрузки. Удельное давление такого фундамента на грунт в несколько раз меньше, чем у ленточного или свайного варианта.

К особенностям схемы можно отнести тот факт, что строится такой фундамент для дома из газобетона своими руками намного проще и быстрее других вариантов.

К недостаткам стоит отнести сложность устройства фундаментной системы на наклонных участках рельефа. При этом изготовление монолитной плиты потребует огромного расхода бетона и арматуры. Например, стандартный домик из газобетона, размером в 6х10 м, потребует не менее 20 кубов бетонного раствора, что по стоимости материалов обойдется на порядок дороже свайного варианта или МЗЛФ системы.

Огромная масса и жесткость не гарантируют высокой степени гидрозащиты, поэтому по периметру плиты обязательно необходим качественный дренаж и отсыпка песчано-глинистой смесью. Для подобных схем пучение грунта в зимний период не представляет особой проблемы. Например, в Скандинавии большое количество одноэтажных домов из газобетона строится именно по плитному варианту.

Небольшие потери тепла через бетонное основание и качественное утепление отмостки фундамента исключают вспучивание грунта под домом. Фундамент под дом из газобетона остается неподвижным при любой погоде.

Мелкозаглубленный фундамент для дома из газобетона

Классический вариант фундаментной системы для небольшого дома из газобетона представляет собой ленту из бетона, шириной в 30-40 см, заделанную в грунт на такой же размер. Жесткость и прочность МЗЛФ заметно ниже предыдущего плитового варианта. Наибольшее количество проблем с газобетонными домами возникает именно на фундаменте такого типа. В некоторых случаях горе-строители понимают систему мелкозаглубленного типа в виде обычной бетонной отливки или кирпичной кладки, заделанных в грунт на 20-30 см. В результате участок бетонной ленты проседает или поднимается на глинистом грунте, и по всей коробке из газобетона идут трещины.

Причины потери жесткости лентой фундамента можно перечислить в нескольких пунктах:

• Неправильная схема армирования бетонной отливки. Вместо минимального пакета из 8-ми прутков – четыре в донной части и четыре в верхней с поперечными перемычками и перевязкой в углах, строители ограничиваются несколькими наугад положенными кусками из стеклопластиковой арматуры;
• Отсутствие гидроизоляции или неправильная система дренажа и удаления влаги из прифундаментных зон, отсутствие отмостки. Как следствие, грунт набухает водой и теряет несущие способности. Зимой, при первых же морозах неармированный фундамент может расколоться на две- три части.

Важно! При правильном обустройстве дренажа верхних слоев грунта и подушки качественное отведение воды от участка и утепление снимают проблему вспучивания грунта на МЗЛФ раз и навсегда.

Стандартное устройство МЗЛФ для здания из газобетона представляет собой бетонную ленту размерами 30х30 см, уложенную на песчано-гравийную подушку с прокладкой из геотекстиля и дренажной трубой. Боковые стены отливки обрабатываются жидкой мастикой и обклеиваются рубероидом, что позволяет обеспечить достаточно высокий уровень гидроизоляции. Верхнюю часть рекомендуется выполнить в виде кирпичной кладки или в виде бетонной отливки с двухслойной рубероидной прокладкой.

Жесткости такой схемы достаточно даже для двухэтажного дома из газобетона. Если фундамент приходится устанавливать на склоне или на сложных суглинистых грунтах, в угловых сегментах фундамента достаточно установить по две-четыре сваи, что обеспечит максимально высокую жесткость коробки из газобетона.

Свайный вариант фундамента

Самым легким и красивым получается свайный вариант фундаментной системы. При правильном проектировании система свай, винтовых, набивных или системы ТИСЭ, способна выдержать даже двухэтажный кирпичный дом, не только из газобетона. Но при одном условии: высота поднятия ростверка над уровнем грунта не должна превышать ½ диаметра сваи. В этом случае горизонтальную жесткость свайного фундамента можно принять равной поперечной жесткости самих опор.

При поднятии ростверка на опорах выше 2-х диаметров сваи принято считать максимально допустимым для дома из газобетона, тогда как для кирпичных или брусовых домов этот размер свайно- ростверковых систем может достигать 3-х кратной высоты без потерь жесткости.

Заключение

Наиболее оптимальной схемой построения фундаментной системы для дома из газобетона можно назвать комбинированный свайно- ленточный вариант. Благодаря высокой поперечной жесткости фундамента, обеспечиваемой сваями, и хорошему распределению нагрузки лентой МЗЛФ, даже при подтоплении здания талыми водами на относительно слабых грунтах коробка из газобетона не потеряет устойчивости, простоит без деформации или разрушения кладки.

• Строим дом из пеноблоков своими руками
• Плавающий фундамент
• Опалубка для фундамента своими руками
• Фундамент под печь в баню

Какой нужен фундамент под дом из газобетона

Содержание

• Ленточный фундамент под дом из газобетона
  • Фундамент под двухэтажный дом из газобетона
  • Фундамент плита под дом из газобетона

Какой нужен фундамент под дом из газобетона? Единственно правильного ответа, не существует. Практически любой из возможных, будет отличным началом для представленного вида постройки. Стоит заметить, что конструкция основания для деревянного или кирпичного здания, подбирается быстро, однако для новых материалов существуют свои нормы и требования.

Внимание! Проект фундамента под дом из газобетона, требует глубокого осмысления и знания некоторых хитростей, которые помогут ускорить процесс заливки и создать конструкцию, которая выдержит практически любую нагрузку.

При проектировании фундамента под дом, многие допускают фатальную ошибку — рассчитывая, что для легкого материала, не требуется массивного основания. Ленточный фундамент под дом из газобетона, должен иметь просчитанную крепость и углубленность, иначе в скором времени, конструкция дома даст трещины. Основной задачей бетонной подложки при строительстве является создание условий, при которых вся сила давления, будет расходиться равномерно без пиковых участков.

Главной проблемой, при постройке конструкции опор для дома из газобетона, является выталкивающая сила. Именно эту силу уравновешивают здания, которые построены из более тяжелых материалов. Для решения проблемы, необходимо понять какая ширина будет идеальной. Бетонная подложка под одноэтажный дом из газобетона может быть мелкозаглубленной, однако стоит уделить большое внимание тому, каким именно образом он будет сконструирован.

Важно! При мелкозаглубленной форме основания, необходимо использовать подушку из песка. Именно такая подушка способствует лучшей устойчивости фундамента даже при глубоком промерзании почвы.

Стоит отметить, что самым подходящим вариантом, является свайная конструкция опоры под дом из газобетона как на видео:

Представленная форма фундамента дома за счет дополнительных свай, способен удержать от деформации основу постройки практически на любой почве или грунте. Благодаря сваям, углубление которых, как правило, достигает 1 метра, отдают нагрузку в почву, и противодействуют силам выталкивания.

Фундамент под двухэтажный дом из газобетона

Для того чтобы сконструировать фундамент своими руками под дом из газобетона на два этажа, необходимо учесть все немаловажные аспекты постройки. Среди всего, главными являются:

• масса стены и сила давления на один погонный метр основания газобетона;
• масса перекрытий, которые будут оказывать дополнительное давление на основание постройки;
• масса кровли как добавочная масса.

При постройке двухэтажного дома, немаловажным остается вопрос — какой размер фундамента под дом из легкого материала необходим. Профессиональные строители, которые занимаются постройкой подобных зданий, рекомендуют использовать конструкцию, которая будет минимуму на 10 сантиметров шире чем строительный блок сверху и на 15-20 шире в нижней своей части. Именно такая, клинообразная конструкция, позволит максимально предотвратить «съезжание» дома на почве. Также при использовании такого основания, стоит обратить свое внимание на подложку, которая, как правило, изготавливается исключительно из песка.

В целом расчет основы под дом из газобетона, можно провести, пользуясь обыкновенным калькулятором расчета ленточного основания под постройку.

Фундамент плита под дом из газобетона

Такой вид основания, характеризуется тем, что заливка бетона происходит непосредственно под всей поверхностью строения. Существуют некоторые положительные стороны и отрицательные при использовании такого основания постройки. Среди положительных, можно выделить:

• простота заливки бетонной смесью сразу на строительной площадке;
• использование меньшего количества арматуры для укрепления основания;
• сам фундамент при желании может служить отличным полом внутри построенного дома;
• распределение массы всего дома на плиту, снижает выталкивающую силу, действующую на дом.

Среди отрицательных моментов, применения такого вида основания, можно отметить:

• высокие затраты на бетон для приготовления бетонной смеси;
• необходимость выравнивания большей поверхности по горизонтали, что возможно только при помощи специального оборудования;
• для заливки такого фундамента, нужно подобрать ровный участок или произвести большое количество земляных работ по выравниванию участка под заливку;
• такой вид фундамента, требует длительных просчетов проведения водопроводной, газовой и утилизационной арматуры;
• необходимость тщательного подбора грунта для размещения такой конструкции основания;
• длительное просыхание поверхности при монолитном виде заливки не позволит проводить постройку, непосредственно после организационных работ.

Внимание: как и ленточная конструкция, представленный вид может «опираться» на сваи, что позволит увеличить допустимую нагрузку непосредственно на фундамент.

Большое внимание, следует уделить непосредственно характеристикам грунта под будущей постройкой. К недостаткам выбора такого фундамента, можно отнести неглубокое залегание: при этом высокоэтажные здания без дополнительных укреплений, могут «поплыть» через некоторое время из-за подмывания почвы. Также представленный вид заливки основания, не подойдет для тех регионов, где глубина промерзания выше чем отметка 1 м.

Для непосредственного расчета объема необходимого бетона, следует применить геометрическую формулу.  Как пример:

Высота нашего будущего фундамента составит 30 см, ширина под постройку с учетом того, что фундамент больше самих стен на 10 см — 620 см, длина строения, с тем же учетом, составляет 1020 см. Переводим все значения в метры:

• 0,3;
• 6,2;
• 10,2.

Теперь все полученные показатели перемножаем между собой и получаем объем бетона, который нам необходим для заливки основания. 0,3*6,2*10,2= 18,97.

С учетом того, что бетон при высыхании теряет часть воды нам необходимо примерно 19,2 м. куб смеси.

• Строим дом из пеноблоков своими руками
• Плавающий фундамент
• Опалубка для фундамента своими руками
• Фундамент под печь в баню

как построить своими руками, свая-ростверк, какой вариант лучше на глинистом грунте

Выбирая фундамент для строительства из газобетонных блоков, необходимо учитывать все технические характеристики этого материала. Газобетон – популярный бюджетный материал, часто используемый при строительстве домов, коттеджей и хозяйственных построек. Он имеет ряд преимуществ, из-за чего пользуется большим спросом. Но дома из газобетона тяжелее построек из бревна или бруса, поэтому стоит подумать о прочном фундаменте.

Особенности

Газобетон представляет собой ячеистый бетон автоклавной обработки. За историю своего существования он нашел применение практически во всех сферах строительства конструктивных элементов зданий и сооружений любого типа. Характерные особенности этого материала делают его весьма конкурентоспособным на рынке строительных материалов.

Основные преимущества возведения фундаментов из этого материала:

• независимость от температурных перепадов;
• легкий вес;
• быстрая установка и простота установки;
• экологичность;
• умеренная стоимость;
• отличная тепло- и звукоизоляция;

• высокая морозостойкость, а из-за пористости вода не проникает быстро в материал;
• универсальность: газобетон можно пилить, сверлить, благодаря чему газоблокам можно придавать различную форму;
• на заводах, где производятся газоблоки, имеется лаборатория, контролирующая качество материала; Газобетон
• относится к каменным материалам, но считается достаточно легким материалом. Для него подходит практически любой тип фундамента, отвечающий требованиям по жесткости и деформации.

Проекты

По прочности и конструктивным решениям газобетонные блоки не уступают обычному кирпичу. В них редко появляется плесень и сырость, они прекрасно дышат.

Перед возведением фундамента необходимо определиться с типом фундамента, а также тщательно спроектировать будущий фундамент вашего дома.

Плитный

Плитный вид – один из вариантов незаглубленного или мелкозаглубленного фундамента. Это железобетонная плита, под которой уплотняется слой песка и щебня. Плитный вариант дома из газобетона имеет максимально возможную несущую способность, что достигается за счет большой опорной площади плиты, занимающей всю площадь здания.

В большинстве случаев толщина плиты составляет от 20 до 40 см. Монолитные плиты базового типа обладают большей пространственной жесткостью, чем фундамент, собранный из отдельных плит.

Основные преимущества плитного фундамента:

• простота монтажа;
• низкая стоимость;
• высокая несущая способность;
• общая площадка не подвергается местной деформации;
• возможность использования фундамента в качестве пола под цокольный этаж;
• высота дома может быть выше 2-х этажей при нагрузке 20-25 т/м2;
• простота строительства в сложных грунтах.

Минусы: плитный фундамент строится только в домах, где нет подвала.

Ворсовый воробей

Свайный фундамент в последнее время получает все большее распространение благодаря своей надежности, универсальности и доступности монтажа своими руками. Очень часто газобетонные постройки возводят на винтовых сваях, соединенных между собой ростверком, в районах с близким залеганием грунтовых вод. Монтаж с монолитным ростверком убережет блочную кладку от растрескивания, возникающего при усадке.

Чаще всего при выборе свай для газобетонных конструкций отдают предпочтение набивным или винтовым опорам. Такие сваи легко монтируются даже при самостоятельном возведении.

Лента

Ленточный вариант представляет собой железобетонную полосу, проходящую по всему периметру здания, а также под несущими стенами. Обустраивается путем рытья котлована. Такой тип фундамента оптимален для строительства дома из газобетона.

Вариант малой заглубления идеален для возведения здания из газобетонных блоков на идеальном грунте, не склонном к пучению и смещению. Достаточная глубина составляет 500 мм. В противном случае возводится ленточный тип фундамента глубокого заложения. Таким образом, дно базы будет ниже уровня промерзания.

Встраиваемый вариант хорош еще и тем, что позволяет обустроить подвал или цоколь или добавить декоративные элементы, например, красивые бетонные ступени.

Кирпич

Кирпичный фундамент также будет хорошим вариантом для газобетонного дома, но только в том случае, если грунт не склонен к пучинистости, а также при строительстве одноэтажного дома.

Для устройства используется только полнотелый кирпич марок не ниже М200 с показателем морозостойкости F35-10.

Столбчатый

Такой фундамент возводят только на устойчивых грунтах с ровным рельефом. Сооружение представляет собой железобетонный ростверк, по каждому углу которого под несущими стенами устанавливаются кирпичные, каменные или бетонные столбы. Они могут быть круглыми или квадратными.

Этот вариант отличается от конкурентов своей дешевизной, простотой монтажных работ и расчетов.

Один из видов столбчатого фундамента для строительства домов из газобетонных блоков — фундамент по технологии ТИСЭ технология индивидуального строительства и экология. ТИСЭ отличается от стандартных столбчатых фундаментов наличием пяты, что увеличивает опорную площадь колонны, при этом снижается давление на квадратный сантиметр грунта, тем самым почти в два раза увеличивается несущая способность сваи.

ТИСЭ — вид фундамента, не требующий специальной техники при строительстве, для монтажа понадобится только бур ТИСЭ и переносная опалубка. Одним из основных требований технологов ТИСЭ при возведении конструкции является легкость материала. Поэтому использование газобетона здесь идеально. Только при соблюдении правил дом, построенный ТИСЭ, прослужит своим владельцам долгие годы. Во-первых, при разработке проекта имейте в виду, что газобетонные блоки не любят подвижек, также желательно армировать бетонный ростверк, который будет соединять сваи единой монолитной плитой. Во-вторых, прежде чем строить стены, убедитесь, что фундамент устойчив и готов к дальнейшему строительству. Фундамент рекомендуется делать до осени, а весной, проверив геометрию, приступать к строительству дома.

Помните, что ТИСЭ подходит только для легких построек, и несмотря на то, что газобетон имеет малый вес, большой дом 10х10 уже будет весить около 2000 тонн, поэтому перед возведением фундамента тщательно взвесьте все «за» и «против». Такой вариант фундамента отлично подойдет для дома в 1 этаж.

Как выбрать?

Выбирая, какой фундамент заложить под газобетонный дом, учитывайте не только экономическую выгоду, так как общая долговечность фундамента, как и всей постройки, зависит от многих факторов.

Выбирать фундамент под дом из газобетонных блоков следует, исходя в первую очередь из типа грунта, глубины промерзания грунтовых вод, природных условий, а также рельефа участка.

Оцените состояние почвы в вашем районе.

Например, железобетонная плита является оптимальным вариантом, так как она минимизирует усадочные деформации. При движении грунта плита перемещается вместе с ним, обеспечивая безопасность дома. Плитные фундаменты способны выдержать даже самые агрессивные климатические условия.

Ленточный мелкозаглубленный вариант подходит для домов, стоящих на бедных или среднепучинистых грунтах. А фундамент, заглубленный на глубину промерзания, можно ставить на пучинистых грунтах.

Столбчатый тип фундамента возводится только на устойчивых грунтах с ровной поверхностью.

В свою очередь свайный фундамент подходит для любого типа грунта, даже для глинистого.

Также специалисты советуют учитывать этажность здания, так как в зависимости от этажности увеличивается общая масса конструкции и, соответственно, нагрузка на фундамент. Если вы выбрали одно- этажный дом, то смело выбирайте любой вариант фундамента из вышеперечисленных. А вот двухэтажные рекомендуется возводить только на плитно-монолитном или ленточном основании. При этом глубина и ширина ленты в последнем варианте должны быть больше, чем при строительстве одноэтажного дома.

Перед расчетом характеристик фундамента под газобетонный дом нужно помнить, что это сложный процесс, требующий особой осторожности и внимания. Если вы не хотите обращаться к профессионалам, то каждый владелец здания может произвести все расчеты самостоятельно.

Перед расчетом необходимо знать:

• плотность и толщину газоблоков;
• ориентировочная масса строительных материалов и кровли;
• высота здания;
• тип почвы;
• примерная снеговая нагрузка.

Процесс проектирования включает в себя не только составление чертежей, но и разработку основных частей коммуникаций, проектирование подвала или гаража в цокольном этаже, составление схем электропроводки и т. д. Ведь все эти факторы напрямую влияют на выбор типа фундамента для будущего строительства.

Перед проектированием фундамента определитесь с бюджетом. Конечно, на строительстве нельзя экономить, но важно учитывать целесообразность возведения дорогостоящего фундамента. Решение следует принимать только после изучения почвы.

Строительство

Строительство фундамента своими руками возможно, но требует точного соблюдения технологии строительства. Для каждого типа фундамента существует пошаговая система монтажа.

Плитный

Как было сказано выше, плитный фундамент идеально подходит для газобетонных домов. Фундаментная плита может прослужить до 100 лет при грамотном подходе к строительству. Основа надежности – правильное армирование арматурными стержнями диаметром не менее 12 мм. На материалах экономить не стоит, так как именно металлический каркас работает на растяжение и не позволит плите треснуть в дальнейшем.

Железобетонная плита, установленная под всю поверхность дома. Параметры плиты должны исходить из проекта будущей газобетонной конструкции. Например, для гаражей или бань минимальная толщина составляет 100 мм, а для жилого дома — не менее 200-250 мм. При строительстве обязательно обратите внимание на гидроизоляцию плиты: в нижней части основание гидроизолируют рулонными материалами, а сверху – обмазочными или напыляемыми.

Для снижения теплопотерь необходимо утепление фундамента.

Лента

Основной материал ленточного фундамента – бетон, изготавливаемый из песка, цемента и воды. Для лучшей прочности необходимо усилить конструкцию бетонного основания железной арматурой. Перед строительством нужно расчистить территорию предполагаемого строительства и сделать необходимую разметку всех несущих стен. Далее изучаются перепады поверхности и выбирается самая нижняя точка, таким образом устраняя перепад высоты фундамента. Траншею, дно которой должно быть идеально ровным, можно вырыть своими руками или с помощью специальных машин. Далее на дно укладывается специальная подушка из песка и щебня.

Перед заливкой устанавливается опалубка, после чего по всему периметру фундамента укладывается арматурный каркас путем забивания арматурных стержней.

Для заливки рекомендуется использовать заводской бетон, который заливается на дно траншеи слоями по 20 см. Каждый слой необходимо уплотнять, чтобы не допустить образования пустот. После окончания работ поверхность необходимо выровнять.

Перед началом возведения стен ленточный фундамент должен быть тщательно высушен. Это может занять около месяца.

Сваи и столбы

Свайно-столбчатый вариант считается наиболее экономичным из-за малого расхода материалов, а также высокой скорости возведения.

Сверху оба вида соединяются железным горизонтальным ростверком, на котором затем строится здание.

Газоблок — легкий материал, не требующий заливки клеевого раствора. По сравнению с кирпичными стенами газобетонные блоки можно класть без пауз. Согласно строительным нормам для кладки наружных стен применяют блоки толщиной 350-450 мм, для внутренних стен – около 200 мм.

Перед укладкой первого ряда блоков необходимо провести работы по гидроизоляции фундамента. В качестве материала для гидроизоляции можно выбрать рубероид или полимерно-цементный раствор на основе сухих смесей. Необходимо тщательно выровнять основание из цементно-песчаной смеси.

Особое внимание стоит уделить кладке первого ряда газобетонных блоков, ведь от того, насколько ровно они будут уложены, будет зависеть качество всего здания. Ровность кладки можно определить с помощью шнура и уровня.

Для укладки используется специальный клей консистенции густой сметаны. Клеевой раствор наносится кельмой или кареткой, ширина которых должна быть равна ширине кладки.

Выравнивание кладочной кладки следует проверять после укладки каждого ряда.

Наконечники

• Оптимальным вариантом плитного основания для газобетонного дома является утепленная плита, обеспечивающая необходимую устойчивость перекрытия.
• Работы с применением газобетонных блоков следует проводить при температуре от +5 до +25 градусов.
• Для приготовления бетонной смеси для ленточного фундамента рекомендуется использовать чистую воду и песок без примеси глины и земли.
• При отрицательных температурах допускается использовать теплую воду для замеса бетонного раствора, при жаре использовать только холодную воду.
• Выполняя работы по устройству фундамента в неустойчивых грунтах, следует позаботиться об укреплениях котлована.
• Марка бетона М100 подходит для начальных этапов строительства и заливки фундаментов. М200 используется для устройства фундамента домов с легким перекрытием, М250 и 300 прекрасно подходят для возведения фундаментов под громоздкие частные дома.
• Для усиления столбчатого фундамента необходимо усилить его опорную зону. Ленточное основание усилено засыпкой арматурой, свая железобетонными обоймами по всей длине сваи.
• Цокольный этаж увеличит полезную площадь дома до двух раз, но жилой цокольный этаж невозможен без качественной гидроизоляции.
• Чтобы стены из газоблоков не треснули раньше времени, необходимо их армировать, а затем подвергать блоки наружной отделке.
• Планируйте время возведения стен дома с учетом того, что возведение фундамента занимает около месяца работы.
• Помните, что не стоит начинать строительство фундамента, не рассчитав полностью его общую стоимость. Самым дешевым вариантом фундамента под частный дом считается свайный.

О том, какой фундамент нужен для дома из газобетона, смотрите в следующем видео.

Фундаменты; какой выбрать для строительства частного дома?

Фундамент представляет собой конструктивный элемент, предназначенный в первую очередь для надлежащей передачи статических и динамических нагрузок от конструкции на грунт. На практике это означает, что фундамент должен обеспечивать устойчивость конструкции и в то же время гарантировать, что ее осадка будет равномерной и не вызовет, например, осадки. растрескивание стен или потолков.

Испытание грунта для фундамента

Однако перед принятием решения о строительстве или даже проектировании фундамента рекомендуется воспользоваться опытом, полученным в результате геотехнических изысканий. Кроме того, предоставление геотехнического заключения в настоящее время является одним из условий, необходимых для получения разрешения на строительство дома. Кроме того, проведение тщательного обследования почвы также может быть обязательным в силу положений, включенных в местный план территориального развития.

Любое профессионально выполненное геотехническое заключение позволит определить три ключевых вопроса:

• Что происходит с дождевой водой — как быстро и в каком направлении она стекает?
• А если нет, то где накапливается?
• Какой уровень грунтовых вод?
• Каковы несущие параметры грунта?

Зная ответы на вышеперечисленные вопросы и дополнительно зная глубину промерзания грунта, можно принять решение о способе устройства фундамента.

Типы фундаментов и способы их устройства

На самом базовом уровне фонды подразделяются на непрямые и прямые.

Косвенный фундамент

Промежуточный фундамент, также называемый глубинным фундаментом, передает нагрузку на глубокие слои грунта, когда те, что находятся ближе к поверхности, имеют недостаточную несущую способность или устойчивость. Если грунт был ослаблен, например, затоплением, также используется этот тип решения. То же самое относится и к случаям, когда в планах предусмотрено основание строения, например, на склоне. Косвенные фундаменты делятся на опорные, подвесные и обычные.

• В составе опорных вбиваются или бурятся в более глубокие слои грунта отдельные стабилизирующие элементы. Некоторыми примерами таких конструкций являются железобетонные сваи, вбитые вертикально в землю, которые поддерживаются, например, слой горных пород, расположенный на глубине нескольких метров. Другими примерами косвенно поддерживаемых фундаментов могут быть шламовые стены, фундаментные колодцы и т. д.
• Висячие фундаменты в подавляющем большинстве случаев представляют собой бетонные сваи, которые не поддерживают устойчивое основание — камень или плотную глину. Нагрузки от здания передаются на грунт за счет трения по боковой поверхности сваи, т. е. по основанию.
• Обычные промежуточные фундаменты сочетают в себе свойства опорных и подвесных. То есть они передают нагрузки как за счет трения между боковой поверхностью (например, сваи) и грунтом, так и вертикально, опираясь на скалу или слой уплотненной глины.

Неудивительно, что проектирование и строительство такого типа фундамента связано со значительными затратами. Для этой цели это не очень распространенное решение, применяемое в односемейном жилье. А также потому, что дом не будет строиться только на сваях – их нужно соединить фундаментной плитой или фундаментами. Это, очевидно, влечет за собой дополнительные расходы.

Прямой фундамент

Прямой, также известный как мелкозаглубленный фундамент, передает нагрузку непосредственно от конструкции на землю. Если несущая способность фундамента не сильно отклоняется от значений, рекомендуемых строительными нормами, его можно дополнительно стабилизировать. Если это невозможно сделать по разным причинам, то применяют промежуточные фундаменты, например свайные.

Наиболее распространенными типами прямых фундаментов являются ленточные фундаменты, точечные фундаменты и плиты.

Ленточный фундамент

Ленточный фундамент в настоящее время является наиболее популярным типом фундамента в индивидуальном строительстве. Он относительно недорог и при правильном планировании не очень сложен в установке. В настоящее время в одноквартирных домах чаще всего применяют бетонные и железобетонные ленточные фундаменты. Различия между ними заключаются, в том числе, в разном армировании.

• В составе стандартного бетонного ленточного фундамента это обычно четыре стальных стержня, соединенных хомутами.
• Железобетонные ленточные фундаменты дополнительно армируются поперечной арматурой в основании фундамента. Это решение используется в случае многоэтажных зданий, а также на грунтах, не обладающих оптимальной несущей способностью.

Конечно, решение о выборе наилучшего решения принимает специалист, отвечающий за проектирование дома. Это особенно важно в случае ступенчатого фундамента, который часто используется в качестве фундамента в зданиях, расположенных на склонах или сильно неровной местности.

Стены фундамента возводятся на ленточном фундаменте — стены кирпичные, из пустотелых блоков или блоков, или стены монолитные из железобетона. Безусловно, между ленточным фундаментом и стеной должна быть хорошая гидроизоляция, чаще всего из рубероида. Стены фундамента также должны быть утеплены. Вертикально, например, с пенополиуретаном для защиты от сырости или потери температуры. А по горизонтали толем или специальной пленкой для защиты от влаги. Это важно как для зданий с подвалами, так и без них.

Также важно учитывать вопросы, связанные с глубиной промерзания. Это фактор, напрямую влияющий на стоимость ленточного фундамента. Глубина ленточного фундамента должна быть ниже уровня промерзания грунта. В противном случае замерзающая вода в земле может вытолкнуть фундамент, что приведет к растрескиванию стен. В некоторых регионах Польши глубина промерзания грунта может достигать ок. 140 см. Поэтому, если вы не хотите делать такую ​​глубокую выемку и вдобавок нет геотехнических противопоказаний, стоит задуматься о фундаментной плите.

Точечные фундаменты

Это фундамент, передающий точечные нагрузки на грунт, например, от столбов. Если здание обустраивается на цоколе, то цоколь также ставится под дымоходы или лестницы. В составе модульных домов они могут быть важнейшей опорой для несущих стен.

Фундаменты, используемые в частных домах, обычно имеют квадратное или прямоугольное основание. Однако в вертикальном сечении конструкция может иметь форму ступени, прямоугольника или трапеции. Армирование представляет собой сетку из стальных стержней, расположенных в основании фундамента. Кроме того, в нем анкеруются дополнительные бруски, которые затем соединяются с арматурой дымохода, столбами или лестницей.

Плиты

Плита представляет собой железобетонное монолитное основание, заливаемое непосредственно на строительной площадке. Толщина ее обычно не превышает 30 см, но это не полная толщина данного вида конструкции, ведь под плитой находится еще и базовый слой из тощего бетона, а иногда еще и теплоизоляция. Плита, конечно же, армирована стальными стержнями. Его можно использовать как в зданиях с подвалами, так и без них. Его большое преимущество в том, что при правильном армировании он очень устойчив, так как вес здания распределяется на нем равномерно. Может успешно применяться на неоднородных грунтах разной несущей способности.

При выборе фундаментной плиты важно учитывать несколько важных моментов.

• Теплоизоляцию можно укладывать как на плиту, так и под нее. Последний вариант, очевидно, требует материала, стойкого к структурным нагрузкам. Таким материалом является, например, пенополиуретан с закрытыми порами. Этот вид теплоизоляции чаще всего используется в домах без подвалов, с полом на земле. Кроме того, нельзя забывать о гидроизоляции, как между основным слоем и плитой, так и между плитой и стенами.
• Воздуховоды или трубы отопления могут быть утоплены в плиту, как и в напольном отоплении.
• Время, необходимое для изготовления плиты, значительно меньше, чем время, необходимое для изготовления фундамента. Бетон, однако, должен доставляться на строительную площадку бетонным заводом, так как изготовить необходимое количество материала своими силами в достаточно короткие сроки было бы невозможно.

Выбор фундамента дома

Раньше вопрос выбора фундамента под дом практически не стоял, так как он в основном строился на ленточном фундаменте. Однако сегодня все больше строителей выбирают плиту, отчасти потому, что с каждым годом появляется все больше и больше подрядчиков, знакомых с правильным строительством плиты.

Это, пожалуй, самая большая проблема с этим типом конструкции: очень плохая идея построить ее самостоятельно, используя простую бетономешалку, которую можно купить в магазине «Сделай сам», в отличие от строительства ленточного фундамента. Параметры бетонной смеси должны быть идентичны указанным в проекте, чего легче добиться при использовании бетономешалки. Кроме того, если допущена ошибка, например, в связи с сантехникой, и придется спускаться на уровень земли, ковка в плите несравненно более трудоемкая и трудоемкая, чем снятие тощего бетонного основания на фундаменте. . Это также связано с наличием двойного или диффузного армирования. Кроме того, обязательна теплоизоляция. Все это делает плиту более дорогим решением, чем ленточный фундамент с подкладкой.

С другой стороны, фундаментная плита представляет собой идеальное решение для грунтов с различной несущей способностью, а также в местах со слишком высоким уровнем грунтовых вод. Нагрузка, передаваемая на грунт плитой, распределяется равномерно, что может быть проблемой для ленточного фундамента, расположенного в грунте с разным уровнем несущей способности. Спроектировать его действительно сложнее, но это должен делать специалист, а не владелец.

Поэтому, если вы не знаете, какой тип фундамента выбрать, стоит провести простое различие:

• При хороших грунтовых условиях и ограниченном бюджете можно рассмотреть вариант ленточного фундамента.
• Если грунтовые условия не очень благоприятны, лучшим вариантом может быть плита.

Очевидно, это очень предварительная рекомендация. Окончательное решение должно быть принято после консультации с геодезистом и проектировщиком дома.

Руководство по строительству | Требования к фундаментам и возвышающимся стенам

Фундаменты

Ленточный фундамент

Фундамент должен быть предусмотрен для всех кирпичных и блочных стен, дымоходов и несущих перегородок, включая перегородки с несущими стойками. Все внутренние фундаменты должны иметь ту же толщину и глубину, что и фундаменты наружных стен.

Схема B8 — Типовые ленточные фундаменты

Стандартные размеры, необходимые для фундаментов

Схема B9 — Стандартные размеры, необходимые для фундаментов

Глубина Глубина котлована фундамента должна быть не менее 600 мм ниже уровня земли при завершении.

Ширина Фундамент должен быть как минимум в 3 раза больше ширины стены, которую он поддерживает.

Толщина Бетон толщиной не менее 300 мм.

Указанные выше мин. фигуры; может потребоваться специальная конструкция фундамента и большие размеры. Для более крупных элементов, таких как дымоходы, требуется больший фундамент.

Плотные фундаменты

Поскольку плотные фундаменты являются специальной формой проектирования фундамента, важно, чтобы их проектировал квалифицированный инженер. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Прежде чем приступить к проектированию плота, необходимо сначала провести обследование участка, результаты которого следует учесть при проектировании. После проектирования строительство должно находиться под наблюдением и должно быть завершено к удовлетворению инженера.

Земляные работы и засыпка

Выкопать участок до подходящего уровня, убедившись, что все мягкие слои удалены.

Диаграмма B10 — Выемка грунта до подходящей опоры

Заполните участок соответствующим гранулированным наполнителем. Засыпка слоями не более 225 мм в глубину. Процесс заполнения и уплотнения должен контролироваться квалифицированным инженером. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Диаграмма B11 ​​- Заполните соответствующим гранулированным наполнителем и уплотните

После заполнения и уплотнения сначала уложите арматуру, затем забетонируйте плот, залейте бетоном, провибрируйте и вылечите. Сталь и бетон по спецификации инженера.

Диаграмма B12 — Обеспечьте армирование, опалубку, заливку, вибрацию и отверждение. ДПМ должен быть калибра 1200; никогда не используйте переработанный материал.

Диаграмма B13 — Должны быть предусмотрены DPM, изоляция и стяжка

При укладке поверх изоляции стяжка должна иметь толщину не менее 65 мм с армированием легкой сеткой. Ни в коем случае нельзя размещать изоляцию под плотом. Водопроводные и отопительные трубы должны быть выше уровня несущей плиты.

Когда дренажи проходят вблизи фундаментов

Когда дренажи проходят вблизи фундаментов, они могут подвергаться нагрузкам от фундамента. Для предотвращения осадки фундаментов и/или разрушения дрен необходимо принять меры предосторожности.

Существуют 2 общие меры предосторожности в зависимости от расстояния дренажа от фундамента, когда дренаж находится на более низком уровне:

1. Если траншея находится в пределах 1 м от фундамента, траншея должна быть уровень подошвы фундамента.

2. Если траншея находится на расстоянии более 1 м от фундамента, траншея должна быть засыпана до уровня подошвы фундамента за вычетом расстояния от фундамента менее 150 мм.

Диаграмма B14 — Дренаж менее чем в 1 м от фундамента

Диаграмма B15 — Слив более 1 млн. Фундамента

Повышенные стены

Сервис. и воздуховодов, поскольку недостаточный зазор или чрезмерная жесткость могут привести к оседанию или разрушению. Отверстие должно обеспечивать зазор не менее 50 мм по всему периметру трубы. Это отверстие должно быть закрыто жестким листовым материалом, чтобы снизить риск проникновения паразитов или наполнителя. Пустота также должна быть заполнена герметиком, целью которого является предотвращение просачивания газа. Дополнительные указания см. в TGD H строительных норм и правил.

Для ясности маскирование опе не показано на эскизах.

Схема B16 — Коммуникации, проходящие через возвышающуюся стену

Для всех коммуникаций, проходящих через возвышающуюся стену, необходимо обеспечить зазор 50 мм. Воздуховоды должны быть предусмотрены там, где это необходимо.

Проемы и перемычки

В случае большого проема необходимо предусмотреть перемычку. Использование металлических перемычек в возвышающихся стенах не допускается.

Диаграмма B17 — Для больших отверстий должны быть предусмотрены перемычки

Защита водопроводных труб от замерзания

Руководство по надлежащей защите водопроводных труб и фитингов, а также всех труб холодной воды от повреждения от мороза изложено в пункте 1.9 Технического руководства G – Гигиена, Строительные нормы и правила 2008 г. с поправками от июля 2011 г.:

Подземная коммуникационная труба от внешнего счетчика/запорного крана должна иметь покрытие не менее 600 мм. Эта крышка должна сохраняться по всей длине трубы. Вблизи внешней стены труба должна быть изолирована изоляцией, непроницаемой для водяного пара.

Изоляция для подачи холодной воды через пол, соприкасающийся с землей.

Схема Б18 — Защита водопроводных труб от замерзания — полы, соприкасающиеся с грунтом

Изоляция для подачи холодной воды через подвесной вентилируемый пол.

Схема B19 — Защита водопроводных труб от замерзания — подвесные вентилируемые полы

Перепады уровней

Возвышающиеся стены Изменения уровня

Когда поднимающаяся стена имеет ширину 215 мм, изменение уровня должно составлять от 150 мм до 860 мм.

Диаграмма B20 — Возвышающиеся стены — изменения уровня 150-800 мм

При изменении уровня от 800 мм до 1260 мм и когда подъем превышает толщину стены в 4 раза, толщина стены должна быть указана инженером. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Диаграмма B21 — Возвышающиеся стены — изменения уровня 800-1260 мм

подпорная стена. Следовательно, необходимо увеличить толщину стенок, а также необходимо соблюдать большую осторожность при уплотнении материала наполнителя.

Высота возвышающейся стены никогда не должна превышать четырехкратную ширину стены. Там, где полость не заполнена, толщина стенки принимается как сумма обоих листов стенки, как показано на рисунке.

Диаграмма Б22 — Максимальная высота возвышающейся стены по отношению к ее ширине

Диаграмма В23 — Максимальная высота возвышающейся стены по отношению к ее ширине наклоны, как показано ниже.

Диаграмма B24 — Установка гидроизоляционной мембраны на площадке с изменением уровня или уклоном

Диаграмма B25 — Типичная ступенчатая деталь DPC на наклонной площадке

Диаграмма B26 — Перепады уровней внутри дома

Используйте полиэтилен толщиной 1200, уложенный с герметизацией швов связующим материалом, который не повредит мембрану во всех случаях, когда DPM укладывается под бетон.

Схема B27 — Фрагмент A — Типовые вертикальные швы в DPM или DPC

Минимальный нахлест вертикальных швов для DPM или DPC должен составлять 150 мм по длине стены. Стыки необходимо проклеить двухсторонним скотчем.

Чтобы предотвратить попадание влаги под пол более высокого дома через разделительную стену над уровнем пола в соседнем доме, рекомендуется сделать эти разделительные стены полыми стенами, т. е. стеной между домом А и домом В внизу. Эта стена должна иметь дренаж к внешней стороне здания.

Диаграмма B28 — Путь боковой сырости

Диаграмма B29 — Перепады уровней в соседних домах

Схема B30 — Деталь X — Типовая деталь стены с изменением уровня

В ситуации, когда уровень земли выше уровня пола, важно принять меры для устранения риска проникновения влаги. При проектировании дома инженер или архитектор должен предусмотреть барьеры, достаточные для предотвращения этого.

В случае, когда часть дома находится ниже уровня земли, рекомендуется, чтобы по крайней мере часть стены, находящейся под землей, была построена, как указано ниже, или, в качестве альтернативы, вся стена должна быть полностью залита баком, если есть возможность нарастания давления воды.

Диаграмма B31 — Внутренний уровень пола частично ниже уровня земли

Когда весь этаж находится ниже уровня земли, как в подвале, необходимо предусмотреть резервуар. В этой ситуации не должно быть повышения давления воды, а глубина полости ниже уровня земли должна быть дренирована.

Схема B32 — Уровень внутреннего пола частично ниже уровня земли

Схема B33 — Деталь A — Установка DPM, где уровень внутреннего пола ниже уровня пола

Для снижения риска засорения путем миграции мелких частиц рекомендуется обернуть перфорированную дрену геотекстильным фильтром.

Ленточный фундамент Первый этаж Полая стена Интерактивная 3D-деталь

Дренаж Грязная вода

Типы плоских крыш

Фундамент

Фундамент необходим для того, чтобы нагрузки от здания выдерживались и безопасно передавались на землю. Все несущие элементы, в том числе наружные стены, перегородки, дымоходы, опоры и внутренние несущие стены, должны располагаться на соответствующем фундаменте.

Глубина фундамента

• Траншеи для фундамента должны быть вырыты до сплошного и качественного нетронутого грунта, обеспечивающего достаточную несущую способность.
• В меловых грунтах глубина фундамента может быть от 500 до 750 мм, но не менее 450 мм для защиты от мороза.
• В песчаных и глинистых грунтах глубина фундамента должна быть не менее 900 мм, а BS8103 рекомендует глубину не менее 1,0 м.
• В глинистых грунтах, подверженных сезонной влажности, фундаменты глубиной более 2,5 м обычно неприемлемы, и в этом случае могут потребоваться сваи, плиты или подушки и балочные фундаменты. Кроме того, на некоторые почвы могут влиять определенные виды деревьев, и может потребоваться более глубокий фундамент или специальные типы фундамента (см. Строительство рядом с деревьями ниже).

Дренажи возле фундаментов

• При рытье траншей под фундамент все существующие коммуникации и близлежащие дренажи должны поддерживаться и защищаться.
• Однако, если дренаж больше не используется, его следует снять или открыть и залить бетоном
• Перенаправьте дренаж, если возможно его повреждение, а слив все еще используется.
• При проектировании фундамента следует учитывать влияние любой близлежащей дренажной траншеи на вновь выкопанные фундаменты. Любые сервисные траншеи или другие земляные работы должны находиться выше линии под углом 45 градусов, проходящей вниз от нижней части фундамента, как показано ниже. NB Следует также сделать ссылку на главу 5.3 NHBC «Дренаж под землей».

Земляные работы

• Траншеи для фундамента должны быть прямыми и ровными с горизонтальным дном и вертикальными бортами.
• Они должны быть компактными и достаточно сухими. Повторное дно потребуется, если траншеи могут треснуть или наполниться водой.
• Земляные работы должны проводиться ниже видимых корней (особенно в глинистых почвах), и любой сыпучий материал должен быть удален до заливки бетона.

Ленточный фундамент

• Толщина ленточного фундамента должна быть от 150 мм до 500 мм. Толщина 300 мм используется в большинстве мелких бытовых работ.
• Ленточные фундаменты обычно имеют ширину не менее 600 мм, поскольку это, как правило, ширина ковша экскаватора, хотя на песке, иле или мягкой глине может потребоваться установка фундаментов шириной до 850 мм.

Щелкните изображение для предварительного просмотра в низком разрешении

Детали ленточного фундамента

3,00 фунта стерлингов + НДС
Добавить в корзину
Включает
DWG и Jpeg

Подборка чертежей деталей по категориям. Это всего лишь небольшой образец из нашей библиотеки чертежей.

Зачем покупать чертежи деталей по отдельности, если вы можете получить доступ ко всем? Плюс все характеристики!

Просто зарегистрируйте сейчас учетную запись BuildingRegs4Plans Premium ?

Наша библиотека из 800 чертежей деталей и 1500 спецификаций строительных норм сэкономит вам часы и дни работы!

Июнь 2022 г. Часть L Обновления строительных норм

Регистрационная информация

Новые подробные чертежи здесь, включая перемычку гаража, зеленую крышу, дымоход, террасу на крыше, порог балкона, подпорку, край мансардной крыши, водосточный желоб, парапетную стену, оконную раму, подоконник, оконную перемычку, балочные подвесы, Балка, встроенная в стену, очаг, дренажные трубы, трубу через стену, лестницу и чердачную лестницу.

Траншейный засыпной фундамент

• Ширина траншейного фундамента может быть уменьшена до 450 мм, если позволяют грунтовые условия, хотя каменщику может быть трудно укладывать кирпичи и блоки в узкую траншею. Однако всегда должен быть выступ 50 мм от внешней поверхности кирпича до края бетона фундамента.
• Траншейный фундамент можно копать глубже, чем ленточный, поэтому он особенно удобен при высоком уровне грунтовых вод, рыхлом и неустойчивом грунте, а также в районах с тяжелым глинистым грунтом.
• Стороны траншеи могут нуждаться в облицовке скользящей мембраной, если только почва не является твердой.
• Толщина любого фундамента, засыпанного траншеями, должна быть не менее 500 мм, а бетон фундамента должен заканчиваться на глубине от 150 до 100 мм ниже уровня земли.
• ПРИМЕЧАНИЕ: Выемка фундамента траншеи глубиной более 2,5 м должна быть спроектирована инженером.

Click Image для предварительного просмотра низкого разрешения

Тренча. для обеспечения дополнительной прочности.

• Он должен быть надлежащим образом притерт и связан, очищен от ржавчины.
• Стержни должны поддерживаться с помощью прокладок собственной разработки так, чтобы они находились на высоте 75 мм над основанием фундамента.

Глинистые грунты

См. главу 4.2 NHBC «Фундаменты»

• В усадочных глинистых грунтах фундаменты могут подвергаться смещению, вызванному пучением грунта. Это означает, что земля может набухать или сжиматься при изменении влажности почвы.
• Чтобы учесть пучину и уменьшить давление на фундамент, на внутреннюю вертикальную поверхность фундамента (см. ниже) можно положить сжимаемую глиняную плиту (панели из пенополистирола розового цвета низкой плотности) (см. ниже) на высоте 500 мм над дном траншеи.
Глиняная плита
• должна использоваться в глинистых почвах глубиной более 1,5 м, как показано ниже. Доска будет сжиматься под сильным давлением.

Просмотр последних чертежей деталей

Чертежи деталей также можно приобрести отдельно. Всего 3 фунта стерлингов + НДС.

Ступени

• Ступени в фундаментах можно использовать на участках с уклоном, чтобы свести к минимуму объем земляных работ и материалов, необходимых для адаптации к изменению уровней.
• Высота ступени не должна превышать толщину фундамента (см. ниже). На глинистых почвах возле деревьев шаг не должен превышать 0,5м.

И для заполнения траншеи:

Строительные швы

Рекомендуется заливать бетон для фундамента за один раз. Однако, если это невозможно, рабочий шов может быть образован с использованием одного из методов, подробно описанных ниже. Строительные швы должны быть сформированы вдали от обратки в фундаменте.

Строительные соединения с армированными стержнями

Строительные соединения с просечно-вытяжной решеткой

Строительные соединения с гофрированным металлическим каркасом

Бетонная смесь

См. главу 2.1 NHBC «Бетон и его армирование».

• Стандарты товарного бетона для ленточных и траншейных фундаментов известны как GEN. Типичной смесью для неагрессивных почв будет GEN1 или BS 8500.
• Бетон, смешанный по стандарту (BS 8500) для неагрессивных грунтов, представляет собой смесь ST2, указанную в таблице ниже.
• Если фундамент укреплен, или в земле присутствуют сульфаты, или есть проблемы с грунтовыми водами, эти смеси не подходят, и потребуется более крепкая смесь.

Стандартные бетонные смеси

Смесь St2 для ленточных фундаментов*

• Смесь St2 для приготовления 1 м³ бетона с осадкой 100-150 мм:
• 285 кг портландцемента
• 735 кг Песок для бетонирования
• 1105 кг Заполнитель

Смесь St2 для засыпки фундамента*

• Смесь St2 для приготовления 1 м³ бетона с осадкой 160-210 мм:
• 300 кг портландцемента
• 725 кг Песок для бетонирования
• 1080 кг Крупный заполнитель

* Рекомендации по максимальному размеру заполнителя 20 мм (при условии, что цемент имеет стандартный класс прочности 32,5).

«Стандартные бетонные смеси» Таблица: BRE Good Building Guide GBG53, «Фундаменты для малоэтажных пристроек».

Строительство рядом с деревьями

См. главу 4.2 NHBC «Фундаменты»

• Следует соблюдать меры предосторожности при строительстве рядом с существующими деревьями, особенно на глинистой почве. Корневая система дерева уходит в землю примерно на 600 мм и простирается наружу, часто дальше, чем эквивалентная высота дерева. Эти корни могут повредить фундамент даже на расстоянии до 30 м.
• Деревья могут вызвать усадку или пучение, что может привести к повреждению фундамента в усадочных грунтах, которые подвержены изменениям в объеме по мере изменения их влажности.
• Повреждение деревьев может происходить непосредственно от физического контакта с корнями деревьев или косвенно от усадки влаги (часто в длительные периоды засушливой погоды), или от пучения, которое часто возникает при высокой потребности деревьев в воде, что могло бы иметь дренажный эффект на почве, были удалены или сильно обрезаны.
• Чтобы определить подходящую глубину фундамента, важно определить породу деревьев, чтобы определить потребность в воде. Наиболее водопотребляющими деревьями являются широколиственные деревья, такие как дуб, вяз и тополь, а также ивы. Также необходимо учитывать высоту деревьев и расстояние от фундаментов.
• Должна быть определена способность почвы к усадке, и если она неизвестна, следует считать ее высокой. Имея эту информацию, обратитесь к NHBC «Строительство рядом с деревьями», глава 4.2, чтобы определить подходящую глубину фундамента.
• Однако там, где на указанном расстоянии есть деревья, инженер должен будет разработать специальный проект фундамента, например, буронабивные сваи и фундаментные балки или глубокий фундамент с глиняными плитами (см. выше).

Цокольные этажи

Возведение цокольного этажа можно начинать после закладки фундамента, засыпки всех траншей надлежащим образом уплотненным материалом и возведения несущих стен до ЦОД.

Сплошной бетонный пол, несущий грунт, на сегодняшний день является наиболее распространенной формой конструкции пола для пристроек и небольших домашних работ. Тем не менее, необходимо оценить грунт, чтобы убедиться, что он подходит для поддержки пола и любых других нагрузок.

Если грунт образован насыпью более 600 мм, следует использовать подвесную форму первого этажа.

Необходимо провести обследование, чтобы установить, присутствуют ли в земле сульфаты или другие опасные материалы. В этом случае следует использовать специальные смеси для перекрытий, раствор, кирпичи, блоки и ДПМ, что требует консультации со специалистом.

Подготовка основания

• Перед возведением первого этажа необходимо подготовить основание, чтобы обеспечить постоянную поддержку плиты.
• Верхний слой почвы и любой растительный материал должны быть удалены с участка. Он легко сжимается и может утонуть, в результате чего плита осядет и треснет.
• С существующими фундаментами необходимо обращаться соответствующим образом.
• Должны быть приняты меры предосторожности против загрязнения почвы, газов, газов свалок, радона, паров и т. д.
• Избегайте строительства опорных плит на глине летом и осенью, если только NHBC не убедится, что почва не пересыхает.
• Сплошные полы также могут подвергаться воздействию сульфатов, когда они изгибаются и выгибаются из-за химических реакций в твердой сердцевине, расширяющей бетон.

Hardcore

• Если глубина заполнения превышает 600 мм, потребуется подвесной пол.
• Чтобы обеспечить подходящий материал для плиты перекрытия, на подготовленный внешний грунт укладывается слой чистого твердого сердечника толщиной не менее 150 мм, но не более 600 мм.
• Материал наполнителя, используемый для изготовления хардкора, не должен иметь размеры более 100 мм и представлять собой хорошо отсортированный инертный наполнитель без опасных материалов. Он должен содержать ряд частиц, чтобы его можно было плотно уплотнить, например, чистый битый кирпич, черепицу, бетон или щебень, или можно использовать готовый сыпучий гранулированный материал, такой как хардкор типа 1.
• Насыпь должна быть механически утрамбована с помощью небольшой виброплиты или катка слоями не толще 225 мм, чтобы не было воздушных карманов и не происходило оседания.
• Слой песка толщиной не менее 20 мм (но может быть и до 50 мм) должен быть нанесен поверх твердого сердечника перед укладкой бетона или DPM, что необходимо для предотвращения прокола листа DPM острыми камнями.

Влагонепроницаемая мембрана

Чтобы предотвратить проникновение влаги, бетонный пол, несущий грунт, должен быть защищен непроницаемым слоем, обычно полиэтиленовой влагонепроницаемой мембраной толщиной 1200 (0,3 мм) для тяжелых условий эксплуатации.

• DPM можно установить либо на песчаную засыпку, либо на бетонную плиту.
• Стыки в полиэтиленовом ДПМ должны быть проварены или проклеены лентой и должны перекрываться не менее чем на 300 мм.
• DPM должен быть соединен с DPC в стенах, чтобы гарантировать, что вся внутренняя часть здания защищена от влаги непрерывным непроницаемым барьером.
• DPM должен быть одет вокруг точек входа в службу.

Альтернативы полиэтилену DPM

• Битумная мембрана
• Наносится в горячем виде толщиной около 3 мм на бетонную плиту пола.
• Для битумно-каучуковых эмульсий холодного нанесения требуется минимум 3 слоя.
• Жидкий асфальт
  • Наносится в горячем виде, толщина около 20 мм.
  • Обычно отдельная стяжка не требуется.

Плита перекрытия

• Типичная бетонная смесь для фундаментной несущей плиты представляет собой смесь 1:2:4 «GEN 3». Однако там, где есть риск сульфатов или других вредных химических веществ в земле, может потребоваться специальная бетонная смесь.
• Плита перекрытия обычно укладывается поверх DPM
• Толщина плиты перекрытия должна быть не менее 100 мм.
• Перед заливкой плиты убедитесь, что все коммуникации и воздуховоды, проходящие под полом, установлены и проверены.
• Если существует вероятность того, что температура опустится ниже нуля, бетон не следует заливать.
• В холодных условиях следует использовать мешковину для защиты бетона после заливки.
• В жаркую погоду только что залитый бетон необходимо защитить полиэтиленом, чтобы предотвратить слишком быстрое высыхание.
• При необходимости бетонная плита может быть армирована слоем стальной сетки, обычно сеткой A142.
• После того, как бетонная плита будет залита, ее можно приглушить тяжелой балкой, чтобы удалить воздух и излишки воды и обеспечить ровную поверхность.
• Бетонную плиту следует оставить сохнуть примерно на два-три дня или в соответствии с требованиями стандарта BS 8203:1996.

Изоляция пола

• Чтобы обеспечить правильную толщину изоляции для достижения значения U в соответствии с действующими строительными нормами (0,28 Вт/м²K) для нового сплошного первого этажа, необходимо рассчитать p/A отношение (периметр к площади). Это делается путем деления открытого внутреннего периметра на внутреннюю площадь.
• Около 70-80 мм высокоэффективной жесткой изоляционной плиты, изготовленной, например, из полиуретана, т. е. кингспан или целотекс, обычно более чем достаточно в большинстве ситуаций.
• Изоляция обычно укладывается поверх плиты, хотя плиты могут укладываться как над, так и под плитой.
• Изоляционные плиты не должны находиться в непосредственном контакте с хардкорным основанием, и их рекомендуется размещать поверх DPM.
• При размещении изоляции поверх плиты убедитесь, что изоляционные плиты постоянно поддерживаются, укладывая плиты непосредственно на ровную и гладкую бетонную плиту, или используйте тонкий слой песчаной подсыпки.
• При укладке изоляции плотно стыкуйте плиты вместе, чтобы сохранить непрерывность и предотвратить образование мостиков холода, и укладывайте их в шахматном порядке.
• Перед заливкой бетона по периметру плиты перекрытия следует уложить полосу теплоизоляционной стойки для защиты от образования мостиков холода.
• Убедитесь, что изоляция внутри полых стен непрерывна с изоляцией в перекрытии.
• Нанесите расширяющуюся пену вокруг труб, проходящих через изоляционные плиты.

Изоляция под плитой пола или стяжкой

• Используйте песчано-цементную стяжку минимальной толщиной 65 мм.
• При выполнении стяжки или укладке изоляции под плиту рекомендуется предусмотреть скользящую мембрану из полиэтилена с стыками внахлест 150 мм поверх изоляции, чтобы предотвратить проникновение влажного бетона в стыки плит и свести к минимуму риск образования конденсата. на стыке изоляция/плита перед заливкой стяжки или плиты.

Стяжки пола

Песчано-цементная стяжка глубиной 65 мм должна быть залита поверх бетонной плиты или изоляционных плит и VLC.

• Типичная смесь для стяжки состоит из одной части цемента и трех или четырех частей крупнозернистого песка.
• Во избежание возможной усадки смесь укладывать достаточно сухой.

Отделка плитами

• Если предусмотрена отделка плитами, ее можно укладывать на изоляцию, при условии наличия разделяющей прокладки из полиэтилена (ВКЛ) поверх плит изоляции
• VCL должен иметь швы внахлест 150 мм и продолжаться на 100 мм по периметру помещения за плинтусами, чтобы свести к минимуму риск образования конденсата на стыке утеплителя и плиты, предотвратить проникновение стяжки в швы и предотвратить повреждение пола влагой от высыхающего пола. половые доски.
• Любая используемая древесно-стружечная плита должна быть 18 мм с шипами и пазами типа C4 в соответствии с BS 5669.
• Стыки должны быть проклеены клеем для деревообработки и уложены в шахматном порядке. Затем их можно отшлифовать и окрасить, уложить плиткой или ковром. Обеспечьте зазор 10-12 мм по всем краям пола, чтобы обеспечить возможность расширения.
• Во всех влажных помещениях, например, кухнях, подсобных помещениях и ванных комнатах, напольная доска должна иметь влагостойкий класс не менее 20 мм в соответствии со стандартом BS7331:1990.
• Идентификационные метки на платах должны располагаться вверху, чтобы облегчить идентификацию.

Детальные чертежи монолитного пола

Щелкните изображение для предварительного просмотра в низком разрешении

Массивный цокольный этаж, изоляция поверх плиты стяжки (значение U 0,13)

3,00 фунта стерлингов + НДС
Добавить в корзину
Включает
DWG и Jpeg

Щелкните изображение для предварительного просмотра в низком разрешении

Сплошной цокольный этаж, изоляция под плитой, отделка стяжкой (значение U 0,18)

3,00 £ + НДС
Добавить в корзину
Включает
DWG и Jpeg

Нажмите на изображение для предварительного просмотра в низком разрешении

Сплошной цокольный этаж, изоляция поверх плитного покрытия (значение U 0,13)

3,00 фунта стерлингов + НДС
Добавить в корзину
Включает
DWG и Jpeg

Нажмите на изображение для Предварительный просмотр в низком разрешении

Сплошной цокольный этаж, изоляция поверх плитной доски (значение U 0,18)

3,00 фунта стерлингов + НДС
Добавить в корзину
Включает
DWG и Jpeg

Подробнее
Чертежи здесь

Полые стены

Каменная полая стена, вероятно, является наиболее распространенной формой строительства небольших современных жилых домов. Кирпичи или блоки укладывают на ложковую связку, при этом все кирпичи располагаются вдоль.

Типовая стена состоит из внешнего листа из кирпича и внутреннего листа из блоков. Внутренний лист обычно несет нагрузку на пол и крышу. Каждая створка будет отделена прозрачной полостью и скреплена стяжками.

Полость предотвращает попадание дождевой воды на внутреннюю обшивку, а неподвижный воздух в полости является хорошим теплоизолятором.

Детальные чертежи полых стен

Щелкните изображение для предварительного просмотра в низком разрешении

Визуализированные детали полых стен, полная изоляция (значение U 0,18)

£3,00 + НДС
Добавить в корзину Щелкните изображение для предварительного просмотра в низком разрешении

Деталь кирпичной полой стены, изоляция с полным заполнением (значение U 0,18)

3,00 фунта стерлингов + НДС
Добавить в корзину
Включает
DWG и Jpeg

Нажмите на изображение для предварительного просмотра в низком разрешении В корзину
Включает
DWG и Jpeg

Щелкните изображение для предварительного просмотра в низком разрешении

Полная заливка стенки полости (значение U 0,26)

3,00 фунта стерлингов + НДС
Добавить в корзину
Включает
DWG и Jpeg

Подробнее
Чертежи здесь

Подборка чертежей деталей по категориям. Это всего лишь небольшой образец из нашей библиотеки чертежей.

Зачем покупать чертежи деталей по отдельности, если вы можете получить доступ ко всем? Плюс все характеристики!

Просто зарегистрируйте сейчас учетную запись BuildingRegs4Plans Premium ?

Наша библиотека из 800 чертежей деталей и 1500 спецификаций строительных норм сэкономит вам часы и дни работы!

Июнь 2022 г. Часть L Обновления строительных норм

Регистрационная информация

Новые подробные чертежи здесь, включая перемычку гаража, зеленую крышу, дымоход, террасу на крыше, порог балкона, подпорку, край мансардной крыши, водосточный желоб, стену парапета, оконную раму, подоконник, оконную перемычку, балочные подвесы, балку, встроенную в стену , Очаг, Дренажные трубы, Труба через стену, Лестница и лестница на чердак.

Стены под землей

• Бетонному фундаменту необходимо дать высохнуть в течение как минимум пары дней, прежде чем будут возведены внешние грунтовые стены до уровня DPC.
• Стены, как правило, кирпичные или блочные, следует возводить по центру ленточного фундамента (при использовании траншейной засыпки возможно возведение со смещением от центра, так как толщина бетона значительно выше). С каждой стороны стены требуется выступ бетонного основания не менее 150 мм.
• Убедитесь, что кирпичи или блоки подходят для использования под землей. Блоки, используемые ниже DPC, должны соответствовать требованиям BS 5628, часть 3.
• Убедитесь, что раствор ниже DPC пригоден для использования под землей.
• Полость в стенах под землей должна быть заполнена слабой бетонной смесью (остановленной на 225 мм ниже горизонтального DPC в стенах или предусмотренного полого поддона), чтобы предотвратить сближение створок при обратной засыпке траншей.

В холодную погоду:

• Не кладите кирпичную или блочную кладку, когда температура воздуха составляет 2°C и падает.
• Если после постройки температура воздуха упадет ниже 2°C, стены следует защитить от мороза.

Стеновые анкеры

Два слоя полой стены должны быть связаны вместе через равные промежутки с помощью анкеров, чтобы стена была структурно стабильной и прочной.

• Все настенные крепления должны быть из нержавеющей стали или цветных металлов и соответствовать стандарту BS EN 845.
• Стеновые стяжки должны быть достаточно длинными, чтобы их можно было заглубить в каждую створку кладки минимум на 50 мм.

Типы стяжек

На рынке представлен ряд стяжек, подходящих для определенной ширины полости и толщины стенок.

• Двойные треугольные стяжки пришли на смену стяжкам типа «бабочка» и являются наиболее распространенными в современном строительстве.
• Двойные треугольные и бабочковые стяжки по BS 1243 подходят для полостей до 75 мм.
• Вертикальные стяжки по BS DD 140 подходят для более широких полостей. Более длинные стяжки 250 мм или 275 мм можно использовать там, где ширина полостей превышает 100 мм.

Расстояние между анкерами

Для обеспечения устойчивости конструкции анкеры должны располагаться через равные промежутки и по возможности в шахматном порядке.

• Стяжки должны располагаться в стене на расстоянии 750 или 900 мм по горизонтали и 450 мм по вертикали. Это обеспечит расстояние не менее 2,5 стяжек на квадратный метр.
• Обеспечьте ряд связей через каждый шестой ряд кирпичей. В блокворке это будет каждый второй ход.
• На оконных и дверных проемах и по обе стороны от деформационных швов должны быть дополнительные связи. Они должны располагаться в пределах 225 мм от стороны проема, на расстоянии не более 300 мм по вертикали, обеспечивая перевязку каждого ряда блоков или каждого четвертого ряда кирпичей.

Стеновые анкеры и изоляция полости

• В стенах с частичным заполнением полости анкеры можно располагать ближе, чтобы соответствовать высоте изоляционной плиты.
• Стяжки должны располагаться на расстоянии 600 мм по горизонтали, используя 2 стяжки для поддержки изоляции, чтобы они совпадали с горизонтальными стыками досок длиной 1200 мм. Их не нужно располагать в шахматном порядке по вертикали.
• Удерживающие устройства, пристегивающиеся к стяжкам, должны использоваться для удержания частичной изоляции полостей на внутреннем листе.
• Сделайте чистый надрез в изоляции в тех местах, где анкеры должны располагаться близко друг к другу.
• Во избежание растрескивания стенных стяжек в случае теплового смещения стяжки не должны размещаться в пределах 450 мм от обратного хода в каменной стене.

Установка стяжки

Влага может перемещаться вдоль стяжки к внутренней обшивке, если настенные стяжки установлены неправильно.

• Стяжки должны иметь небольшой наклон вниз к внешнему листу, чтобы любая влага могла выйти наружу.
• Капельница настенной стяжки должна быть направлена ​​вниз и располагаться в центре незаполненной полости.
• Стяжки должны быть полностью заложены не менее чем на 50 мм в растворные швы на каждом листе полой стены
• Их следует вдавливать в раствор и не вдавливать в швы.
• Стяжки должны содержаться в чистоте от остатков раствора и мусора, которые могут перекрыть полость. Для предотвращения попадания раствора в полость или на изоляцию можно использовать полостную обрешетку.

Кирпичи

Стандартный размер кирпича: 215 мм в длину, 102,5 мм в ширину и 65 мм в глубину, большинство из которых сделаны из глины.

Обладают высокой плотностью, что обеспечивает хорошие акустические свойства. Их тепловая масса позволяет им сохранять тепло и регулировать температуру и влажность.

Кирпичи могут быть изготовлены с различной прочностью путем изменения качества и сочетания используемых материалов и метода производства. Прочность кирпича должна быть указана в соответствии с BS EN 19. 96-1-1.

Типы кирпичей

• Обычные кирпичи
  • Обыкновенный глиняный кирпич имеет минимальную прочность на сжатие 9 Н/мм2 и может использоваться для возведения внутренних стен и зданий высотой до двух этажей.
  • Не уделяется особого внимания контролю их цвета или внешнего вида, поэтому лицевую сторону кирпича необходимо покрыть штукатуркой или штукатуркой. Их пригодность должна быть проверена для использования под землей.
• Кирпич облицовочный
  • Облицовочный кирпич — самый популярный тип кирпича, который сегодня используется в строительстве, и бывает разных цветов.
  • Облицовочный кирпич имеет однородный цвет и текстуру и придает зданию эстетичный вид. Их часто выбирают там, где стены должны оставаться открытыми.
• Инженерный кирпич
  • Инженерный кирпич обладает высокой прочностью на сжатие и низким водопоглощением, широко используется в гражданском строительстве и часто используется для ЦОДов, насыпных камней или опор.
  • Они относятся к классу А или В, причем А является самым прочным, обычно имеют красный или синий цвет и гладкую текстуру.
• Кирпич из силиката кальция
  • Кирпич из силиката кальция был разработан около 100 лет назад и изготавливался путем смешивания песка или дробленого кремня с гашеной известью. Затем материалы механически прессуются в форму и впрыскиваются перегретым паром под высоким давлением.
  Кирпичи из силиката кальция
  • подходят для большинства применений и обладают хорошей прочностью на сжатие. Они устойчивы к замораживанию/оттаиванию, бывают разных цветов и имеют правильную форму.
• Бетонные кирпичи
  • В начале этого века были разработаны бетонные кирпичи. Современные бетонные кирпичи имеют класс прочности около 20 Н/мм2, что подходит для большинства бытовых конструкций.
  • Изготовлены из комбинации плотного природного заполнителя и вяжущего из портландцемента, спрессованного под давлением.

Морозостойкость

При выборе кирпича убедитесь, что он обладает соответствующей стойкостью к сульфатному воздействию и неблагоприятным воздействиям замораживания/оттаивания, как указано в BS EN 771.

Рейтинг «M» должен быть достаточно морозостойким для большинства ситуаций хотя для сильно открытых участков, парапетов, ограждений и подпорных стен может потребоваться кирпич с рейтингом «F», а также с низким рейтингом соли «L».

Блоки

Введение

Все бетонные блоки должны соответствовать BS EN 1996-2. Стандартный блок имеет длину 440 мм, ширину 215 мм и глубину 100 мм.

Бетонные блоки бывают различных сортов и плотности от 3,6 кН до 10 кН. Блоки изготавливаются из смеси цемента, песка и дробленого гравия и даже заполнителей, таких как вспученный печной шлак, спеченная зола и пемза.

Выбор, сочетание и качество материалов определяют прочность на сжатие.

Бетонные блоки дешевы, быстро укладываются, а также являются хорошими теплоизоляторами. Их можно использовать в качестве заполнения балочных и блочных перекрытий, внутреннего полотна полых стен, внутренних перегородок, а часто и наружного полотна, если предстоит внешняя отделка облицовкой или штукатуркой.

Большинство бетонных блоков теперь также можно использовать под влагонепроницаемым слоем. Бетонные блоки обладают отличными противопожарными свойствами, обеспечивая огнестойкость не менее 1 часа и класс распространения пламени по поверхности «О».

Плотные блоки

Средний стандартный блок имеет прочность 3,5 Н, что подходит для строительства одно- и двухэтажных жилых домов (могут быть другие факторы, требующие более прочного блока, например, устойчивость к сульфатам)

• Любое здание в 3 этажа или более потребуются плотные блоки (тяжелые блоки) с высокой прочностью 7,3 Н/мм2. Их высокая прочность означает, что они часто используются для фундаментов и несущих стен.
• Высокая плотность обеспечивает хорошую звукоизоляцию, идеально подходит для использования в стенах для вечеринок, а также хорошую теплопроводность и, следовательно, низкий уровень изоляции.

Легкие блоки

• Легкие блоки могут иметь прочность на сжатие до 2,9 Н. Эти блоки легкие и простые в обращении на месте.
• Изготавливаются из различных легких заполнителей, стоят немного дороже обычных плотных блоков, но обладают лучшими теплоизоляционными свойствами.
• Легкие блоки в основном используются для внутренней обшивки полых стен, хотя некоторые типы подходят для использования в несущих стенах и ниже DPC, а также в качестве заполнения перекрытий из блоков и балок.
• Из-за низкой плотности большинство легких блоков имеют низкую прочность на сжатие.
• Легкие блоки, как правило, не подходят для использования в стенах вечеринок из-за их малой массы, что делает их плохими звукоизоляционными свойствами. Они могут быть подвержены усадочному растрескиванию в процессе высыхания оштукатуренных внутренних стен.

Газобетонные блоки

• Газобетонные блоки легки и просты в обращении на строительной площадке, что делает их очень популярными для жилых домов.
• Хотя газоблоки не отличаются особой прочностью, они чрезвычайно термически эффективны и широко используются для внутренних створок и перегородок.
• Газоблоки изготавливаются из цемента, извести, песка, пылевидной топливной золы (PFA) и алюминиевой пудры и содержат до 80% переработанных материалов. Смешивание алюминиевых опилок с бетоном заставляет их реагировать с известью, выделяя водород, создавая крошечные пузырьки внутри блока.
• Из-за своей малой массы газоблоки, как правило, не подходят для отделки стен и обычно не подходят в ситуациях, когда есть точечные нагрузки или где требуется высокая прочность на сжатие.

Траншейные блоки

• Траншейные блоки или фундаментные блоки легкие и могут обеспечить более быстрое строительство под землей.
• Обычно используемые в диапазоне толщин от 255 мм и выше, эти блоки обладают высокой устойчивостью к условиям замораживания-оттаивания, которые могут возникнуть ниже уровня DPC.

Раствор

• Все растворы, используемые на строительной площадке, должны соответствовать BS 5628.
• Прочность растворной смеси зависит от типа используемых кирпичей и блоков.
• В современных строительных растворах в качестве основного вяжущего используется цемент.
• Добавление небольшого количества гашеной извести улучшает удобоукладываемость раствора и его способность справляться с тепловыми деформациями. Однако вместо извести можно добавить жидкий пластификатор.
• Можно также использовать предварительно смешанный кладочный цемент. В него были добавлены химические вещества для улучшения удобоукладываемости раствора.
• Предварительно смешанные растворы не следует использовать под землей или там, где требуется прочная смесь.
• Стандартная растворная смесь для новой кирпичной кладки должна быть 1:1:6 цемент/известь/песок (1:4 портландцемент/песок)
• Более крепкая смесь 1:3 больше подходит для сильно открытых участков, таких как парапеты или подземные работы.
• В последние годы все большее распространение получили минометы с замедленным выдержкой и готовые к применению.

Строительство полых стен

• Не смешивайте глиняный кирпич и бетонные блоки.
• Кирпичная кладка не должна производиться при температуре ниже 2°C.
• Хорошее качество изготовления необходимо для предотвращения просачивания воды через внешний лист в зазоры между кирпичами.
• Используйте ручку ковша, выветрившуюся или ударившуюся. Утопленное наведение следует использовать только в защищенных местах.
• Заглубленные швы не следует использовать с полной изоляцией полости.
• При возведении пустотелой стены разница высот между двумя створками никогда не должна превышать 6 стандартных рядов блоков.

Высечка для обслуживания

• Вертикальная высечка не должна быть глубже 1/3 толщины блока.
• Горизонтальная чеканка должна быть не глубже 1/6 толщины блока.
• Избегайте встречных погонь.
• Пустотелые блоки нельзя преследовать.

Деформационные швы

Деформационные швы в наружном листе наружных каменных стен предотвращают деформацию от расширения и сжатия, вызывающих трещины в кирпичной кладке.

• Деформационные швы во внутренних блочных стенах обычно не требуются, так как они часто прерываются проходными и перегородками.
• Деформационные швы обычно прячутся в углах или за водосточными трубами.
• Все деформационные швы, предусмотренные в основании, должны проходить по всей высоте каменной стены. Однако деформационные швы обычно не требуются ниже уровня DPC, поскольку содержание влаги и температура должны быть относительно постоянными.
Анкеры
• необходимы с обеих сторон деформационного шва.

Расстояние между деформационными швами

Деформационные швы обычно создаются путем создания прямых, неограниченных, вертикальных швов в кирпичной кладке на расстояниях, указанных ниже:

Расстояние между деформационными швами
Материал	Ширина шва	Нормальный шаг
Глиняный кирпич	16 мм	12 м (максимум 15 м)
Силикатно-кальциевый кирпич	10 мм	от 7,5 до 9м
Бетонный блок и кирпич	10 мм	6 м
Любая кладка в парапетной стене	10 мм	1/2 указанного выше расстояния и 1,5 м от углов (удвоенная частота).
Расстояние между 1-м деформационным шарниром и возвратом не должно превышать 1/2 вышеуказанного размера.

Установите стяжки с каждой стороны деформационных швов:

• По вертикали — 300 мм или каждый ряд блоков
• Горизонтально — в пределах 150 мм от стыка

Заполнитель деформационных швов

Деформационные швы должны быть заполнены соответствующим сжимаемым заполнителем. Для кладки из глиняного кирпича используйте гибкий ячеистый полиэтилен, ячеистый полиуретан или поролон, покрытый гибким герметиком толщиной не менее 10 мм для обеспечения хорошего сцепления.

Зачем изобретать велосипед каждый раз при составлении спецификации?

Зарегистрируйтесь сейчас для BuildingRegs4Plans Premium

Наша библиотека из 800 рабочих чертежей и 1500 спецификаций строительных норм сэкономит вам часы и дни работы!

Подробнее

Влагонепроницаемый слой

Горизонтальные DPC в наружных стенах необходимы для предотвращения проникновения влаги с земли в надстройку.

Наиболее распространенным материалом, используемым сегодня для гидроизоляционных слоев в жилищном строительстве, является полиэтиленовый лист, хотя подходящие материалы могут варьироваться от листового свинца или меди, а также битумного войлока и полимерной смолы.

Также можно использовать полужесткие материалы, такие как битумная мастика или жесткие материалы, например, шифер, или несколько рядов инженерного кирпича (категория DPC).

• ЦОД следует укладывать двумя отдельными полосами, по одной на каждый лист полости стены.
ЦОДы
• должны быть установлены на высоте не менее 150 мм над уровнем земли.
• Полиэтиленовые DPC должны быть одной непрерывной длины или со швами, находящимися внахлест минимум на 100 мм, с укладкой на полный слой раствора с дополнительным слоем раствора, уложенным поверх DPC.
• Также должен быть выступ на 5 мм за пределы внешней поверхности. Тем не менее, DPC не должен выступать в полость, где могут скапливаться раствор и мусор и перекрывать полость, что может привести к проникновению влаги во внутреннюю обшивку.
• DPC должны иметь нахлест минимум на 50 мм с DPM, который защищает пол и обеспечивает непрерывный барьер против поднимающейся влаги.

ЦОД вокруг проемов

• Вертикальные и горизонтальные ДПК вокруг проемов в полых стенах часто уже совмещены внутри фирменного затвора полости.
• Вертикальные DPC должны выступать в полость не менее чем на 25 мм.
• Верхний DPC всегда должен перекрывать нижний.
• Продлить вертикальные ДПК до перемычки и повернуть назад к внутренней створке.
• Все подоконники и карнизы должны иметь внизу DPC для предотвращения проникновения воды на стену под ними.

Полые лотки

• Полые лотки должны быть предусмотрены над оконными и дверными проемами и на всех прерываниях полости, таких как перемычки, устои крыши, воздушные блоки и счетчики.
• Убедитесь, что вся вода, стекающая в полость, отводится через дренажные отверстия.
• Обеспечьте полость поддона над полностью заполненной изоляцией, где изоляция не поднимается до крыши, чтобы предотвратить попадание воды, капающей со стенных связей выше в стене, на верхнюю часть изоляции, что приводит к проникновению влаги. к внутреннему листу.
• Обеспечьте полые лотки для перемычек, которые не имеют полого лотка, встроенного в их конструкцию.
• Полые лотки над перемычками должны выступать не менее чем на 25 мм за пределы доводчика полости и закрывать концы перемычки.
Лотки для полостей
• должны быть установлены одной непрерывной длиной. Если лоток не является сплошным, обеспечьте ограничители на расстоянии не менее 150 мм, чтобы предотвратить стекание влаги с краев лотка обратно к внутреннему листу.
• Лоток для полости должен выступать на 150 мм за каждую сторону отверстия.
• Полые лотки должны иметь высоту не менее 140 мм от внешней створки до внутренней створки.
• Подъем полости должен быть не менее 100 мм.
• Верните выступ лотка для полостей во внутреннюю створку, если он не достаточно жесткий, чтобы стоять на внутренней створке без опоры.

Поддон для полости перемычки:

Сливные отверстия

• Для отвода воды из поддонов с полостью должны быть предусмотрены сливные отверстия путем установки фирменных пластиковых сливных отверстий или путем оставления зазоров в строительном растворе.
• Сливные отверстия должны располагаться в первом ряду каменной кладки над полым лотком на расстоянии 450 мм (макс.) от центра (не менее 2 сливных отверстий на отверстие).

Парапетные стены

Парапетные стены подвергаются воздействию элементов с обеих сторон и сверху. Это может привести к преждевременному выходу из строя и возможному попаданию воды.

При возведении стены парапета следует использовать только кирпич с высоким уровнем морозостойкости и низким содержанием солей.

Стеновые ЦОД парапета

• Обеспечьте накладку или заглушку с горловиной для предотвращения проникновения влаги в верхнюю часть стены и герметичный ЦОД внизу.
• DPC должен поддерживаться над полостью, чтобы предотвратить провисание.
• Также должен быть DPC на высоте не менее 150 мм над поверхностью крыши, внахлест с гидроизоляцией, обеспечивающий целостность кровельного покрытия.

Стена парапета с опорой DPC:

Опоры крыши

• Там, где крыша примыкает к стене с полостью, на высоте 150 мм над поверхностью крыши следует предусмотреть поддон для полости, соединенный с гидроизоляцией, и установить его в полость, чтобы гарантировать отсутствие воды. который попадает в полость, отводится из предусмотренных водолазных отверстий и не попадает в закрытое помещение.
• Для скатных крыш используйте ряд небольших ступенчатых полых лотков с заглушкой и водосливным отверстием на дне полого лотка.

DPC дымохода

Если каменный дымоход проходит через конструкцию крыши, может потребоваться DPC для предотвращения пропитывания водой каменной кладки внутри здания.

ЦОД внутренних стен

ЦОДы в основании перегородок, построенных за пределами площадки, где нет встроенного ДПМ, должны быть на всю ширину перегородки.

Полость

• Полости должны быть однородными, а остаточная чистая полость должна быть не менее 50 мм, если не доказано, что качество изготовления, подходящее расположение и конструкция могут позволить уменьшить полость до возможных 25 мм.
• Полости должны быть очищены от остатков раствора. Это можно сделать с помощью защитной рейки, расположенной над полостью по мере возведения стены.

Заглушки полостей

• Обеспечьте заглушки полостей собственной разработки, которые также могут действовать как DPC для закрытия полостей вокруг проемов и в верхней части стен (не закрывайте полости возвратными кирпичами или блоками, которые могут вызвать образование мостиков холода).
• После установки оконных и дверных рам доводчики должны перекрывать их не менее чем на 25 мм.

Тепловые мостики

• В современных полых стенах с высокой изоляцией существует повышенный риск образования щелей в изоляции, ведущих к образованию мостиков холода и потерям тепла. Теплый влажный воздух, контактирующий с этими холодными участками, может вызвать проблемы с конденсацией, влажные пятна и рост плесени как на поверхности, так и внутри конструкции.
• Высокий уровень качества изготовления имеет решающее значение для обеспечения непрерывности изоляции в местах соединения. например, там, где первый этаж соединяется с внешними стенами, если необходимо избежать образования мостиков холода и утечки воздуха в конструкции.

Изоляция полости

Требования по энергосбережению требуют еще более толстых слоев изоляции. Около трети всех потерь тепла в неутепленном доме происходит через стены. Изоляция в наружных стенах обычно располагается внутри полости.

Изоляция также может быть установлена ​​снаружи полых стен, требующих внешней отделки, такой как штукатурка, плитка или деревянная обшивка. В качестве альтернативы изоляция может быть установлена ​​внутри в виде раствора для сухой облицовки.

Характеристики изоляции измеряются как значение u, выраженное в Вт/м2К.

Изоляция внутри полости может быть полной или частичной. Это будет зависеть от используемого изоляционного материала и экспозиции объекта.

• В решении для частичного заполнения часто используются жесткие полиуретановые листы с фольгой, такие как Celotex или Kingspan. Это достаточно дорого, но тепловые характеристики примерно в два раза выше, чем у минеральной или минеральной ваты, хотя вата обеспечивает хороший стандарт защиты от звука и шума.
• Полностью заполненные полости в открытых местах подвержены риску проникновения влаги через внешний лист, пропитывания изоляции и проникновения влаги через внутренние стены. Поэтому полностью заполненная полость неприемлема в местах с суровыми погодными условиями, таких как Шотландия.
• Существуют также более экологичные изоляционные материалы, такие как натуральное целлюлозное волокно, изготовленное из переработанных газет или овечьей шерсти.

Изоляция с частичным заполнением

• Теплоизоляционные плиты с частичным заполнением должны плотно прилегать к внутреннему листу полости и удерживаться на месте с помощью соответствующих зажимов для стяжек до возведения внешней кирпичной кладки.
• Убедитесь, что настенные анкеры обеспечивают достаточную структурную целостность.
• Стяжки типа «бабочка» не должны использоваться с частичной изоляцией.
• Изоляционные плиты должны начинаться на 2 ряда кирпичей ниже DPC, при этом первый ряд плит должен опираться на стеновые анкеры, а каждая плита должна крепиться не менее чем на две стеновые анкеры на каждую плиту шириной 1200 мм, расположенную на расстоянии не более 600 мм по горизонтали.
• При частичном заполнении полости расстояние между анкерами должно совпадать с горизонтальными швами (максимум 450 мм по вертикали и 900 мм по горизонтали). Тем не менее, вокруг откосов или деформационных швов и т. д., где анкеры должны располагаться ближе друг к другу, анкеры можно установить, обеспечив чистый аккуратный разрез в изоляции.
• Изоляционные плиты должны быть плотно состыкованы в шахматном порядке и без зазоров, чтобы свести к минимуму потери тепла и влажность.
• NHBC требует остаточного зазора шириной 50 мм между изоляционными плитами и внешней створкой. Тем не менее, ширина полости 25 мм возможна в защищенном месте, при условии, что качество изготовления соответствует высоким стандартам, чтобы свести к минимуму риск проникновения влаги.
• Проблемы с сыростью могут быть вызваны каплями раствора, перекрывающими полость. Поэтому во время строительства необходимо разместить обрешетку поперек изоляции и полости, чтобы предотвратить попадание раствора в полость, а также удалить излишки раствора со стены и верхней части изоляционных материалов.

Изоляция с полным заполнением

• В полностью заполненных полостях полость должна быть на 5 мм шире, чем указано для полного заполнения изоляционного слоя.
• Теплоизоляционные плиты должны поддерживаться стеновыми стяжками DPC на расстоянии 450 мм по горизонтали. Последующие доски должны быть плотно прижаты друг к другу в шахматном порядке между стяжками.
• Обрешетка должна быть встроена в стену по ходу строительства.
• Убедитесь, что все растворные швы полностью заполнены раствором. Не используйте заглубленные швы в стенах с полностью заполненными полостями.
• Чтобы предотвратить попадание соплей раствора в полость, что может привести к возможным проблемам с влажностью, следует поместить обрешетку для полости поперек изоляции и полости, чтобы предотвратить попадание раствора в полость. Излишки раствора необходимо удалить со стены и верхней части изоляционных материалов.

Перемычки

В середине 20-го века было обычным делом использовать бетонные перемычки. Однако в современном строительстве более распространены предварительно изолированные стальные перемычки, поскольку бетонные перемычки могут привести к образованию мостиков холода.

• Стальные и бетонные перемычки должны соответствовать BS EN 845-2.
• Деревянные перемычки не следует использовать снаружи, если они не защищены от непогоды и не поддерживают кирпичную или блочную кладку.
• Большинство современных перемычек имеют поддон для полостей, чтобы отводить воду через водосливы от внутренней створки. Однако для некоторых перемычек, например стеклопакетов, требуется отдельный лоток для полостей. Это должно быть предусмотрено по всей длине перемычки со стопорными концами, чтобы предотвратить попадание воды в полость. Перемычки также могут поставляться уже заполненными изоляцией.
• Компания-производитель перемычек может указать правильный тип перемычки и ее размер, рассчитав прикладываемые нагрузки. Однако указанная перемычка всегда должна быть достаточно широкой, чтобы обеспечить достаточную поддержку вышележащей стены.
• Перемычки должны быть заложены на растворе на полном блоке или на подкладочном камне под опорами перемычки, если это требуется по проекту.
• Внутренний и внешний листы полой стены должны собираться вместе во избежание перекручивания фланца. Разница в высоте между створками никогда не должна превышать 225 мм.
• Кирпичная кладка не должна выступать за опору перемычки более чем на 25 мм.
• Мягкая или недолговечная упаковка не должна использоваться.

В таблице ниже приведены минимальные значения несущей способности перемычек:

	Минимальная опорная длина (мм)
Пролет (м)	Простая перемычка	Перемычка в сочетании с полым лотком
До 1,2	100	150
Более 1,2	150	150

Визуализация

Визуализация внешней поверхности стены улучшит ее воздухонепроницаемость и устойчивость к атмосферным воздействиям, что, как мы надеемся, предотвратит проникновение дождя.

• Оштукатуренная стена должна соответствовать стандарту BS EN 13914 «Проектирование, подготовка и нанесение наружной штукатурки и внутренней штукатурки».
• Указанная смесь должна соответствовать стандарту BS EN 13914 «Проектирование, подготовка и нанесение наружной штукатурки и внутренней штукатурки». Особое внимание следует уделить выбору смеси для блоков из ячеистого или легкого бетона.
• Смесь для штукатурки будет состоять из цемента, извести для улучшения удобоукладываемости, воды и мелкозернистого песка (классификация типа А). Также можно использовать добавки (воздуховоды нельзя использовать с кладочным цементом). (См. Руководство по хорошему строительству NHBC.)
• Чтобы предотвратить усадку и растрескивание штукатурки при высыхании, убедитесь, что смесь не содержит слишком много воды или цемента.

Изоляция оштукатуренных стен

• Отсутствие вентиляции в полости полностью заполненной пустотелой стены может отрицательно сказаться на процессе высыхания штукатурки, и может потребоваться специальная штукатурная смесь, а также специальные кирпичи или блоки.
• В открытых местах, подверженных проливному дождю, полная изоляция заполненных полостей не подходит для оштукатуренных стен.
• Стена с полостью, которая должна иметь частичную теплоизоляцию, может быть оштукатурена при условии сохранения 50 мм остаточной чистой полости.

Подготовка поверхности

• Окрашиваемая поверхность должна быть очищена от пыли, отслоившихся частиц, высолов и органических образований. Он должен быть в меру прочным и пористым, чтобы обеспечить адекватный ключ и хорошее сцепление.
• Плотные блоки с гладкой поверхностью не подходят.
• Текстурированные блоки
• Подготовка не требуется.
• Глиняная кирпичная кладка и плотный блок
• Обеспечьте углубления на 15 мм для достаточной шпонки (зачистив соединения).
• Взломать поверхность.
• Гладкие блоки или кирпичи
• Нанесите на поверхность набрызг (твердый цементно-песчаный раствор).
• Нанесите точечный слой (твердый цементно-песчаный раствор, возможно, с нанесенным кистью связующим веществом на поверхность).
• Обеспечить подходящий клей.
• Взломать поверхность.
• Нанесите бондинг.
• Предусмотреть подходящую металлическую обрешетку (см. ниже).

См. «Надстройка» NHBC.

• Окрашенная кирпичная кладка
• Предусмотреть подходящую металлическую обрешетку (см. ниже).

Металлическая обрешетка

• Металлическая обрешетка должна быть из нержавеющей стали в соответствии с BS EN 845
• Для хорошего сцепления расположите металлическую обрешетку немного в стороне от поверхности стены, чтобы штукатурка могла пройти через сетку.

Нанесение

• При штукатурке полых каменных стен обычно достаточно двух слоев штукатурки, хотя на открытых участках, на сплошных стенах или там, где используется токарный станок по металлу, обычно требуется два грунтовочных слоя и один финишный слой
• Убедитесь, что каждый слой штукатурки слабее и тоньше предыдущего слоя или материала, на который он наносится.

Первый слой

• Первый слой (грунтовка) должен иметь толщину от 10 до 15 мм. Он должен быть соответствующим образом выровнен и прочесан, чтобы обеспечить хороший ключ для второго слоя.
• Перед нанесением следующего слоя дайте первому слою дать усадку и высохнуть в течение как минимум 3 дней, чтобы штукатурка затвердела, но не полностью высохла.
• Последующие слои должны быть тоньше и слабее первого.

Финишный слой

• Финишный слой должен иметь толщину от 6 мм до 10 мм и может иметь гладкую, текстурированную поверхность или отделку из грубого заполнителя. (Сильно открытые места лучше обработать шероховатой текстурой)
• Не используйте крепкую смесь для финишного покрытия.
• Держите финишный слой влажным не менее 3 дней. (В очень жаркую и сухую погоду может потребоваться сбрызнуть финишный слой водой или накрыть полиэтиленовой пленкой)
• Не наносите штукатурку при высокой температуре или при ярком солнечном свете.
• Не наносите штукатурку во влажных или морозных условиях, когда температура достигает 2°C и падает.
• Обеспечьте подходящие детали вокруг проемов, сервисных проходок, деформационных швов и т. д.
• Визуализация должна быть остановлена ​​чуть выше DPC.

Дренаж сточных вод

Типы плоских крыш

Чертежи деталей

Чертежи деталей доступны для покупки по ссылке на этой странице. Используйте ссылку «Подробные чертежи» в боковом меню, чтобы найти соответствующие чертежи.

Более широкий выбор чертежей доступен на странице чертежей деталей.

Обратите внимание, что существует еще более широкий выбор из более чем 800 рабочих чертежей, связанных с соответствующими строительными нормами и правилами. Доступ к этим чертежам можно получить через наше приложение Building Regs.

Чтобы начать составление Спецификации строительных норм и правил для подачи в Строительный контроль или вашему Утвержденному инспектору с помощью наших веб-приложений, выберите «Пристройка дома», «Новая постройка», «Преобразование квартиры», «Преобразование чердака», «Преобразование гаража», «Квартиры в новостройке», «Преобразование подвала» или «Гаражная постройка».

Foundation Pro: история бетонных фундаментов

---

Бетон! Какая замечательная вещь. Это многофункциональное вещество произвело революцию в безопасности и структуре современных домов. Но хотя бетон часто находили в древних строительных раскопках, он не использовался для современных фундаментов до 19 века. 00 с! Знание истории бетона и его назначения в качестве фундаментного материала помогает нам понять важность надлежащего обслуживания и ремонта фундамента. Итак, давайте вместе отправимся в путешествие во времени, чтобы узнать, как и почему появились бетонные фундаменты.

Происхождение бетонных фундаментов

Цивилизация использует бетон для строительства домов, архитектуры и подземных сооружений. Удивительно, но это революционное вещество имеет древние корни, восходящие к 6500 г. до н.э. Набатейские торговцы в Западной Азии были ответственны за создание одних из первых бетонных жилых домов и полов. В эпоху Древнего Египта и Рима строители обнаружили, что они могут добавлять в смесь вулканический пепел, что позволяет бетону затвердевать под водой. До бетона древние цивилизации использовали высушенные на солнце кирпичи для строительства жилых домов. Эти кирпичи высыхали на солнце и соединялись глиной или подобным раствором. Бетон полностью изменил кирпичную и строительную игру! Однако бетон не использовался при строительстве фундаментов до тех пор, пока тысячи лет спустя.

Первоначально строители возводили дома на подкладных камнях, чтобы постройки не уходили в землю. Эта идея положить вес на камни, а не на землю, была первым шагом к созданию современных фундаментов.

Вторая мировая война и бетонные фундаменты

Бетонные фундаменты могут быть идеальным физическим воплощением принципа «Работай умнее, а не усерднее». Соединенные Штаты пережили то, что можно назвать только «строительным бумом» в 1940-х годах, когда ветераны вернулись домой после Второй мировой войны. Необходимость быстрого возведения прочных и качественных домов была острой, и бетонный фундамент стал решением! По счастливой случайности оказалось быстрее, экономичнее и прочнее залить бетонный плитный фундамент, а не обрамлять пол деревянными балками и столбами.

Плотные фундаменты и ленточные фундаменты

По мере того, как фундаменты из литого бетона набирали обороты, они претерпели собственную эволюцию на протяжении 20 ^го века. Двумя основными типами были плотные и ленточные фундаменты.

• Плотные фундаменты. В начале 1900-х годов, когда монолитные бетонные фундаменты вошли в обычную практику жилищного строительства, архитекторы полагались на «плотные» фундаменты, которые представляли собой толстые армированные плиты из бетона, покрывавшие большую площадь. Преимущество стропильных фундаментов заключается в том, что нагрузка всей конструкции может быть распределена по всей площади, что снижает нагрузку.
• Ленточные фундаменты. Ленточные фундаменты обеспечивают поддержку линейной конструкции, такой как стена или ряд колонн. Эта новая модель бетонного фундамента способна выдерживать большие нагрузки, и ее проще построить, чем их плотные аналоги. Они долговечны, а утеплять полы ленточным фундаментом даже проще!

Прежде чем принимать какие-либо серьезные решения по ремонту фундамента, важно проконсультироваться с вашей бригадой по ремонту фундамента. Они могут помочь вам определить, какие шаги необходимо предпринять, чтобы ваш фундамент оставался прочным и долговечным.

Ремонт бетонного фундамента

Одним из последних преимуществ бетонного фундамента является его гибкость во время ремонта. Да, ремонт фундамента может быть обширным проектом. Но это лучше, чем начинать с нуля! Во многих случаях фундамент можно отремонтировать без замены всей конструкции. Есть несколько способов отремонтировать фундамент без замены фундамента.

• Сваи для стальных опор. Foundation Pro использует самые передовые варианты ремонта и стабилизации фундамента! Стальные сваи переносят вес конструкции с более слабых грунтов на сваи стальных свай.
• Скобы для бетона. Трещины размером больше линии роста волос обычно заслуживают вашего внимания. Скобы для бетона из углеродного волокна предназначены для стабилизации и поддержки залитых бетонных плит и до пяти раз прочнее бетона.
• Ремни из углеродного волокна. Как и скобы для бетона, ленты из углеродного волокна используются для соединения двух секций сломанной бетонной плиты.
• Слэбджекинг – Инъекции полиуретана. Если у вас проблемы с фундаментом, вам может потребоваться поднять бетон. Foundation Pro впрыскивает пенополиуретан высокой плотности, расширяющийся под плиту через ряд инъекционных отверстий 5/8 дюйма. Эти инъекции заполняют пустоты, стабилизируют грунты и поднимают бетон.

Эксперты Foundation Pro работали над более чем 4000 домов в районе Центрального Арканзаса и проведут тщательную оценку вашего фонда! Если вам нужен ремонт фундамента, обращайтесь к профессионалам! Позвоните в Foundation Pro сегодня! 501-753-1009

Фундамент, необходимый для поддержания устойчивости здания

Целостность и долговечность любой построенной конструкции начинается с нуля, поэтому часто говорят, что здание настолько хорошо, насколько хорош фундамент, на котором оно построено.

Однако для разных зданий используются разные типы фундаментов, которые обычно определяются геологическими факторами участка, типом здания и эпохой, в которую оно было построено. Важно отметить, что тип фундамента повлияет на подход к восстановлению, если устойчивость конструкции когда-либо будет поставлена ​​под угрозу.

Фундамент — это больше, чем просто прочное основание, на котором стоит здание. Они являются жизненно важным элементом конструкции, который несет структурную несущую способность и распределяет вес стен здания, колонн и других конструктивных элементов.

Существует множество факторов, влияющих на то, какой тип фундамента лучше всего подходит для участка. Это может включать вес или масштаб здания, требования к дренажу и уровень грунтовых вод, топографию участка, включая уклон участка, бюджет строительства, тип доступных строительных материалов, состав почвы (геологию), местный климат, местные ветровые условия и сейсмические соображения.

Почва вызывает особую озабоченность, так как фундаменты должны соответствовать назначению и адаптироваться к условиям участка, которые могут варьироваться от стабильной, нереактивной породы без движения грунта на основе влаги до участков с высокой реакционной способностью глины, которые испытывают значительное движение грунта после изменение уровня влажности. Некоторые участки могут находиться в очень желательных районах с невероятными возможностями для недвижимости, но представляют собой сложные грунтовые условия, на здание с большей вероятностью повлияют такие факторы, как условия влажности, химически активные почвы, оползни, провалы и пустоты.

Фонд 101

Будь то строительство, ремонт или ремонт имущества, понимание различных типов фундамента поможет определить наилучший путь вперед. Фундаменты в целом классифицируются как «неглубокие» или «глубокие» и различаются по глубине под поверхностью земли. Неглубокие фундаменты располагаются ближе к поверхности и подходят для стабильных условий, когда подвижки грунта менее вероятны, в то время как глубокие фундаменты рекомендуются для сооружений, строящихся на участках с реактивными грунтовыми условиями. Более глубокие фундаменты смягчают воздействие сезонных колебаний влажности и проникновения корней деревьев.

Фундамент из вафельных плит , возможно, наиболее распространен в современных зданиях и является недорогим типом фундамента, поскольку фундамент требует минимальных земляных работ. Вафельные плиты, также известные как вафельные капсулы, представляют собой железобетонную основу и систему плит, созданную из бетона, который заливается вокруг форм из полистирола, расположенных поверх почвы.

Сплошной фундамент представляет собой мелкозаглубленный фундамент из семейства плитных. Обычно используемые в качестве фундамента для новых домов и пристроек, стропильные фундаменты применяются в качестве прочного непрерывного основания по всему зданию. Они помогают равномерно распределить вес, переносимый стенами и колоннами, позволяя воспринимать нагрузки краевыми и внутренними балками. Глубина и расстояние между этими балками определяются реактивностью грунта, типом конструкции и степенью сочленения в оболочке здания. Сплошные фундаменты предпочтительны в районах, где почва очень восприимчива к изменениям влажности из-за климата и состава.

Ленточные фундаменты, или ленточные фундаменты, образуют непрерывную линейную линию поддержки под стенами. Ленточные фундаменты укладываются в неглубокую траншею и армируются сталью. Эти опоры популярны в Австралии и предпочтительнее для легких нагрузок, таких как внутренние или внешние стены жилых домов. Материал ленточного фундамента обычно определяется конструкцией того времени. До конца 1800-х годов большинство ленточных фундаментов были сделаны из камня. Камень может быть обработан блоками или натуральным камнем. С конца 1800-х до начала 1900-х годов преобладающим типом ленточного фундамента был кирпич. С увеличением доступности товарного бетона бетонные ленточные фундаменты заменили кирпичные ленточные фундаменты с 1930-х годов. Конструкции ленточного фундамента используются в сочетании с цоколем для внутренней несущей способности.

Пни , называемые в Новой Зеландии свайным фундаментом, представляют собой простейшие и наиболее известные системы, используемые для вертикальной поддержки и передачи строительных нагрузок на фундамент. Пни используются для поддержки домов с деревянным каркасом, для которых они, как правило, наиболее рентабельны. Пни изготавливаются из дерева, бетона или стали и должны иметь бетонное или деревянное основание, расположенное под основанием пня.

Свайный фундамент — это тип глубокого фундамента, который состоит из столбов или «свай», которые обеспечивают поддержку здания, помещаясь глубоко в землю. Свайные фундаменты предпочтительнее, когда грунтовые условия у поверхности слишком мягкие или реактивные. Такие грунтовые условия могут привести к смещению нагрузок, что сделает плиты и другие неглубокие фундаменты менее эффективными. Однако свайные фундаменты могут предотвратить дифференциальную осадку фундаментов, перенося вес здания через его колонны на более жесткие и глубокие слои грунта.

Рекультивация

Фундаменты часто зависят от окружающих грунтовых условий, которые могут измениться из-за изменения климата, незначительной сейсмической активности или влияния городской среды, например, земляных работ, прокладки водопровода и туннелирования. Со временем фундаменту может потребоваться техническое обслуживание, чтобы преодолеть эти факторы и продолжать выполнять свою проектную функцию. В таких случаях Mainmark может предоставить рекомендации и решения, которые помогут восстановить фундамент для улучшения характеристик конструкции. Например, компания Mainmark помогла историческому зданию в Сиднее увеличить несущую способность фундамента со 140 кПа до 200 кПа с помощью раствора для впрыска смолы Teretek®, который улучшил и укрепил грунты, предотвратив риск осадки в будущем. В Новой Зеландии компания Mainmark использовала инъекцию смолы Terefirm® Resin Injection для укрепления грунта и повторного выравнивания фундамента под зданием Northwood Supa Centa в Крайстчерче после того, как торговый центр испытал деформацию грунта, вызванную разжижением грунта после землетрясений в Крайстчерче в 2010 и 2011 годах.

Понимание характеристик различных типов фундаментов позволит вам лучше всего обеспечить, чтобы ваше здание, независимо от его возраста, местоположения или условий площадки, выдержало испытание временем.

---

Макс Кудренко — технический менеджер

Макс Кудренко — технический менеджер (Vic/Tas) в Mainmark Ground Engineering.
