трехфазное напряжение, монтаж, устройство электропроводки

Электропроводка — это все кабеля, по которым электричество поступает к энергопотребителям. Также к проводке относится различное электрооборудование, крепления, защитные устройства. От качества электропроводки зависит не только комфорт энергопользователей, но и пожарная безопасность. Чтобы сделать электрическую проводку в доме из газобетона раз и навсегда и в будущем избежать штробления стен к выбору схемы электропроводки и ее монтажу нужно подойти продуманно и ответственно.

Система электроснабжения в России трехфазная (380 В). Однофазное напряжение (220 В) в обычной розетке — это фазное напряжение одной из трех фаз. По линиям ЛЭП к дому из газоблока подходит электричество с огромным напряжением — 10 000 В. Электричество поступает в понижающий трансформатор, из которого расходится 4 провода(3 фазных + 1 нулевой). В дом проводится 2 провода: фазный и нулевой. Оба провода попадают в вводный щиток, в котором установлен автомат и ограничитель напряжения для защиты электросети от резких перепадов, например в случае попадания молнии. Также в щитке происходит заземление. Причем заземление выполняется до автомата. Непосредственно в дом из газобетона уходит трехжильный кабель, от которого и ведется вся разводка.

Электропроводка частного дома включает следующие элементы:

  • электрощиток;
  • распределительные короба;
  • мощные приборы-энергопотребители;
  • осветительные приборы;
  • выключатели и розетки.

Соединяются элементы при помощи электрического кабеля нужного сечения.

Самый важный элемент электропроводки — распределительная коробка. Это устройство, в котором размещаются кабели, выполняется их соединение, разводка и т.д. Другими словами это — точка разветвления проводов, отсюда кабеля идут к приборам-потребителям электроэнергии, к выключателям и розеткам. Функции распределительных коробов в газоблочном доме:

  • равномерное распределение нагрузки от энергопотребителей;
  • возможность добавления новых энергопотребителей;
  • ремонт и модернизация электрической системы дома.

По типу расположения распределительные короба делятся на два типа:

  1. Встраиваемые (вмурованные) в стены. Это более предпочтительный и удобный вариант. Газобетон легко штробится и вырезать в стене место под коробку не составит труда.
  2. Накладные (наружные). Крепятся на стену с помощью дюбелей или саморезов. В этом случае короб будет на виду, что не совсем эстетично и удобно. Способ применяется для устройства дополнительных коробок в уже эксплуатируемом доме из газоблока, когда штрабление стен не желательно.
Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

По типу используемого материала распределительные коробки бывают металлическими и пластиковыми. Для бытовых условий достаточно короба из пластика с показателем пылевлагозащиты IP 54-56.

Схема электропроводки должна быть не только удобной, но и соответствовать действующим СП 76.13330.2016 и СНиП 31-110-2003. Основные правила, которые нужно соблюдать при разработке схемы прокладки проводки в доме из газобетонных блоков:

  1. Кабели и провода должны располагаться строго вертикально или горизонтально. Не допускается прокладка кабеля под углом, скругленные изгибы. Поворот возможен только под углом 90 градусов. Прямолинейно проложенные провода легко найти для ремонта.
  2. Расстояние выключателей, розеток и других элементов от дверных и оконных проемов должно быть не менее 0.2 метров, от уровня пола — не менее 0.8 метров, от газовых труб — не менее 0.5 метра.
  3. Для мощных бытовых приборов должны быть предусмотрены отдельные контуры. К таким приборам относят: стиральные машины, водонагреватели (бойлеры), газовые и электрические котлы, насосы, кондиционеры.

Все схемы электропроводки частных домов строятся по одному принципу и различаются только количеством розеток, выключателей, контуров. На схеме указываются места расположения всех энергопотребителей: мощные и маломощные бытовые приборы, светильники, розетки, выключатели. По схеме можно подсчитать требуемое количество автоматов, щитков, УЗО и нужный метраж проводов.

В небольшом одноэтажном домике из газобетона электрощиток может быть один. Для двух-, трехэтажных коттеджей целесообразно монтировать электрощитки отдельно для каждого этажа. При наличии резервного источника питания — генератора лучше расположить электрощиток в подсобном помещении или гараже. Здесь же устанавливается входной рубильник, стабилизаторы напряжения и электросчетчики. Если в помещении планируется устанавливать мощный прибор с отдельным контуром и много мелких энергопотребителей, например, на кухне, то на входе нужно монтировать распределительный короб. Для жилых комнат короб может быть на несколько помещений.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

При составлении схемы электропроводки в доме из газобетона с трехфазным напряжением не забывайте о пристройках. Баня, гараж, беседка — все это тоже должно освещаться и учитываться при расчете мощности и выборе сечения электрических проводов.

Расчет мощности выполняется очень просто: нужно суммировать мощность всех электропотребителей в доме и прибавить 10% запаса. В Интернете есть специальные калькуляторы, используя которые можно быстро подсчитать мощность. Для бытовой проводки, как правило, используется трехжильный медный электрокабель ВВГнг, ШВВПнг сечением 4-8 мм. Если использовать провода меньшего сечения, то они не будут выдерживать нагрузку и начнут плавиться. В соответствии с требованиями ПУЭ п 7.1.35 минимальное сечение провода для внутридомовой проводки — 2.5 мм.

В зависимости от типа энергопотребителей рекомендуемое сечение кабеля составляет:

  • контуры освещения — 3*1.5 или 3*2 мм;
  • группы бытовых розеток — 3*2.5 мм;
  • электроплита — 3*4 мм;
  • кондиционер — 3*2.5 мм;
  • насосы, котлы — 3*4 мм.

Для мощных приборов производитель всегда указывает оптимальное сечение питающего электрокабеля. Исходя из сечения проводов, выбирается номинал автоматов. Для кабеля 2.5 мм — 25 А, менее — не более 16 А.

Для прокладки проводки в газобетоне выполняются штробы — выемки под короба, подрозетники и провода. Устройство красивых ровных штроб возможно только при использовании штробореза. Теоретически можно использовать перфоратор, но делать всю проводку в доме таким способом весьма трудоемко и затратно: разоритесь на круги, и пыль будет стоять буквально «столбом». Поэтому даже самый маломощный или ручной штроборез справится лучше. Перед началом штробления нужно на стенах и полу сделать разметку. Это поможет не отклониться от в сторону и выполнить штробы строго в горизонтальном или вертикальном положении. Глубина штробы составляет 2-3 см.

Нужно ли использовать гофру для проводов, идущих в газобетоне? Пластиковая гофра служит для дополнительной защиты кабеля от механических повреждений. Так как провода будут проложены внутри газоблока, и на стене не будут действовать интенсивные нагрузки, то на гофре можно сэкономить. А вот электрокабель, проложенный по полу, лучше заключить в гофру. Провода укладываются в штробы крепятся при помощи дюбель-хомутов, алюминиевой закладки или алебастрового раствора. После укладки кабеля штроба заделывается цементно-песчаным или гипсовым раствором.

Проводка в доме из газобетона — это не сложно и большинство работ можно выполнить своими руками. Работы выполняются на основании схемы, на которой указано расположение всех элементов электропроводки.

  1. Разметка проводки. Используя строительный уровень и рулетку, размечаем будущую проводку прямо на газобетоне. Рисуем места установки подрозетников, распределительных коробов, мощных электроприборов, светильников.
  2. Штробление газоблочных стен. При помощи штробореза, зубила и молотка делаем штробы по намеченной разметке. Вырезаем углубления под розетки и ниши под короба. Штробы и ниши очищаем от пыли.
  3. Установка элементов проводки. Для монтажа потребуются инструменты: пассатижи, кусачки, строительный нож, набор отверток, пресс-клещи, паяльник, тестер, стриппер. Электрические магистрали прокладываем от щитка к потребителям. Для проводов нужно оставлять выпуски для распределительных коробок — по 0.2 метра на каждую. Коробки устанавливаем в ниши и закрепляем на дюбеля или гипсовый раствор. В последнюю очередь осуществляем подключение розеток и выключателей, оснащаем электрощиток автоматами и УЗО.

Электропроводка в доме из газобетона: видео, фото, схема

Перед выполнением работ по монтажу проводки в газобетонном доме, нужно рассчитать мощность потребления всего дома и по отдельности каждой комнаты. Сумма мощностей всех помещений даст общую потребляемую мощность жилья. Это необходимо для того, чтобы определить характеристики вводного кабеля, электросчетчика, общего автоматического выключателя и автоматов, расположенных по участкам или комнатам. Далее мы расскажем, как должна быть выполнена электропроводка в доме из газобетона. Для читателей сам электрик мы предоставили инструкцию с фото и видео примерами.

Выбор схемы

Итак, начнем с выбора схемы подключения потребителей. От нее зависит расход провода для электропроводки, количество комплектующих, а так же надежность и удобство эксплуатации смонтированной разводки. Можно рассмотреть три основные схемы проводки в газобетоне:

  • все розетки и осветительные приборы включены через один автомат;
  • все розетки включены через один автоматический выключатель, а освещение через другой;
  • все розетки одной комнаты включены через отдельный автомат, все освещение через другой (не надо забывать, что бойлер, стиральная машина, электроотопление, электроплита — включаются отдельно от других потребителей).

Наиболее подходящий третий вариант. Более подробно вопрос рассмотрен в статье: как разделить проводку на группы. Схема электропроводки в газобетонном доме может выглядеть так:

Схема электрики 220 Вольт

Далее нужно определиться с видом прокладки проводки: скрытый или открытый. В каждом случае своя специфика выполнения работ и набор комплектующих для электромонтажа.

Скрытый электромонтаж

Газобетон легкий в обработке материал и для прокладки внутренней проводки, в отличии от бетонных стен, особых проблем не вызывает. Режется он легко как штроборезом, так и обычной «болгаркой», только пыли побольше. Этот этап можно выполнить своими руками.

После этого нужно сделать разметку стен под электропроводку, а также установку розеток и выключателей для всего участка. Необходимо соблюдать одно правило: кабельная линия проводится только горизонтально или вертикально, поворачивая вверх или вниз под углом 90 градусов. Никаких диагональных схем прокладки проводки в доме быть не должно.

Согласно составленной схемы электрик создает штробы, вырезает посадочные места под выключатели, розетки, бра, настенные светильники. В подготовленном газобетоне замуровывает электротехнические комплектующие, прокладывает провода, крепит их в штробах с помощью хомутов, как показано на фото ниже. После этого заполняет пустоты строительным раствором, выравнивает.

Провод в штробе

У некоторых хозяев возникает вопрос, как проложить кабель в стене с применением внутренних кабель-каналов или электротехнической гофры. В этом случае нужно делать штробу глубже и шире (по размерам гофры). Крепят её обычно на клипсы или дюбель хомуты, что в некоторых случаях ускоряет электромонтаж.

Однако не стоит считать, что таким образом вы сможете заменить проводку в случае её повреждения, не вскрывая стену. Вытянуть кабель из гофры, в большинстве случаев затруднительно и электромонтаж в гофре не предназначен для обеспечения сменяемости электропроводки, а является лишь способом её прокладки и дополнительной защитой.

Как провести электричество по потолку? Если стены в доме выполнены из газобетона, то потолок может быть выполнен:

  • монолитным;
  • установлены железобетонные перекрытия;
  • смонтированы деревянные перекрытия.

В зависимости от вида межкомнатного перекрытия нужно выбрать способ, как сделать соединение проводов к люстрам, потолочному освещению. Если потолок монолитный, то при его изготовлении должны были предусмотреть каналы для прокладки электропроводки. В этом случае достаточно воспользоваться готовым решением. В случае установленных железобетонных перекрытий заводского изготовления – можно воспользоваться технологическими отверстиями, которые заранее предусмотрены. Если же это деревянные перекрытия, то необходимо провести открытую прокладку с выполнением всех требований ПУЭ. О том, как провести электропроводку в деревянном доме, мы рассказывали в отдельной статье.

На фото ниже демонстрируется еще один популярный вариант разводки электрики в газобетонном доме — по полу:

Разводка электричества по полу

Крепление кабеля к сетке

В этом случае кабель нужно дополнительно защитить черной гофрой (она более прочная). О том, как проложить проводку по полу, мы также рассказывали отдельно.

Открытый электромонтаж

Прокладка открытой электропроводки в доме из газобетона проводится в случае ограничения по времени и нежелании пылить. Этот вид выполнения работ намного проще и может применяться для стен как из газоблока, так и деревянных, согласно требованиям ПУЭ. Все комплектующие приобретают для открытой проводки, провода должны быть рассчитаны на максимальную расчетную нагрузку и иметь двойную изоляцию из трудновоспламеняемого материала. Все розетки, выключатели, соединительные коробки устанавливают на поверхность стены и закрепляют их. Под них устанавливают прокладки из асбеста, металла или другого несгораемого материала. Хотя современные изделия изготавливаются из трудновоспламеняемых или не поддерживающих горение материалов и предполагают установку без прокладок (обращайте внимание на инструкции или консультируйтесь у специалиста).

Кабель рекомендуем выбрать ВВГнг-LS, он является негорючим. Вся разводка и монтаж выполняется подобно монтажу скрытой электропроводки в газобетоне, за исключением того, что провод прокладывают по поверхности стены в плинтусе, желобах, гофре или на диэлектрических изоляторах.

Соединение проводников выполняют с помощью клеммников, сварки, пайки или опрессовки. Скрутки недопустимы (Глава 2.1. ПУЭ п. 2.1.21).

Открытая прокладка кабеля

Выполнение работ по монтажу проводки в доме из газоблока должен проводить специально обученный персонал — электрик, во избежание возможных неисправностей в процессе эксплуатации. На видео примерах ниже доступно рассмотрены все этапы прокладки электрики в газобетонном доме:

Вот и все, что хотелось рассказать вам касательно данного вопроса. Надеемся, теперь вы знаете, как провести электропроводку в доме из газобетона своими руками!

Будет интересно прочитать:

Как подключить три фазы к частному дому?

Этапы подключения дома к трехфазной сети. Перечень необходимых документов для получения разрешения на проведения 380 Вольт к частном дому.


В наше время без качественной и продуманной системы электроснабжения не обойтись. Если при покупке квартиры эта проблема решается не хозяином жилья, а строительной компанией, то для снабжения электричеством частного дома существует выбор. В квартиру подведено уже однофазное питание, да и такого напряжения там вполне достаточно. Однако в частном секторе трехфазная сеть может быть вполне актуальной. В этой статье мы расскажем, какая электрическая сеть лучше: трёхфазная или же однофазная, а также как провести 380 Вольт в частный дом по закону. Содержание:

Преимущества и недостатки трехфазной системы электроснабжения

Не секрет, что трехфазное электроснабжение частного дома стает всё более актуально, и это связанно не только с величиной напряжения. Давайте разберёмся во всех преимуществах 380 Вольт и вот их перечень:

  1. Подключение самых распространённых в быту и на производстве асинхронных электродвигателей с короткозамкнутым ротором. При подключении к однофазной цепи теряется их мощность, крутящий момент, а также КПД. Ведь они первоначально были рассчитаны на три фазы. Применение таких электромашин в частном доме может понадобиться при обустройстве точильного, сверлильного или деревообрабатывающего станка и других видов техники. Владелец, который обладает навыками работы на таком оборудовании, всегда найдёт ему применение. На даче всегда пригодится мощный насос, поэтому провести 380 Вольт и тут не помешает.
  2. Подключив три фазы, владелец частного дома получает, по большому счёту, сразу три независимые однофазные сети, которыми может распоряжаться по своему усмотрению. Для этого того чтобы получить однофазное напряжение 220 Вольт, нужно подключить один провод к фазе, а другой к нулю. Оно будет называться фазным. Напряжение между двумя фазами равняется 380 Вольт и называется линейное.
  3. При поломке или аварийной ситуации на распределительной подстанции может отгореть одна или даже две фазы. При этом у владельца частного дома с тремя фазами как минимум освещение и холодильник будет работать. При этом нужно помнить, что для трёхфазных двигателей работа на две фазы повлечёт за собой неминуемый выход его из строя.

Учтите, и тут есть свои подводные камни. Трехфазная сеть нужна в том случае, если недостаточно мощности однофазной сети. И даже если однофазной недостаточно не нужно спешить подключать три фазы, лучше уточнить о возможности увеличения лимита мощности для однофазной сети — эта процедура намного проще, чем согласование и подключение трех фаз. Три фазы в обязательном порядке подключают в том случае, если нужно запитать трехфазные электродвигатели, которые не могут работать в однофазном режиме, либо в случае одновременного использования большого количества электроприборов, оборудования, например, если в доме большое хозяйство, налажено какое-то мелкое производство.

Также следует отметить еще несколько недостатков трехфазной системы электроснабжения. Один из минусов — необходимость равномерного распределения нагрузок по каждой из фаз. Второй недостаток — большая сложность в подключении, приобретении другого щитка, защитных аппаратов и т.д. Третий недостаток — большая опасность с точки зрения поражения током, так как в доме будет не только однофазное напряжение 220 В, но и линейное — 380 В

Как видите, преимущества питания потребителя от сети 380 Вольт не всегда очевидны. Теперь стоит разобраться, какие документы нужны для подключения трехфазной сети. Об этом мы сейчас и поговорим.

Как оформить подключение трех фаз

Конечно же, перед тем как перейти к технической стороне вопроса и непосредственно к подключению нужно обратиться в компанию, являющуюся поставщиком электроэнергии в данном конкретном регионе. Для этого заказчику необходимо чётко понимать и согласовать следующие моменты:

  • Мощность сети.
  • Тип счётчика и тариф. Это может быть многотарифный прибора учёта или однотарифный.
  • Количество фаз (в данном случае 3).
  • Схема подключения;
  • Организация заземления, которое крайне необходимо для защиты людей от электрического тока при пробое или ухудшении сопротивления изоляции.

Важно! Самостоятельное подключение к энергосетям запрещено законом! Процедура подключения и организации энергоснабжения должна выполняться высококвалифицированным персоналом. Для того чтобы подключить частный дом к трехфазной сети, она должна быть полностью обесточена, а выполнять это без энергослужбы также запрещается.

Поставщики при этом придерживаются чётких требований и правил. Поэтому, если расстояние от частного дома до сетей 380 Вольт, проходящих чаще всего по столбам, будет больше 300 метров в черте города (500 за городом), то чтобы провести электричество придется оплачивать ещё и установку опоры.

Важно также отметить, что часто перед подключением необходимо предоставлять данные о состоянии домашней электропроводки. Если в доме старая электропроводка, то высока вероятность, что представители электросетей не только не дадут разрешение на подключение трех фаз, но и сократят до минимального лимит по однофазной сети из соображений безопасности, так как проводка не может выдержать большой нагрузки.

Следующим ключевым вопросом по подключению дома к сети 380 Вольт будет мощность, которую потребитель будет брать из сети.

Есть три степени:

  • первая — не больше 16 кВт;
  • вторая — от 16 до 50 кВт.
  • третья — от 50 до 160 кВт.

Конечно, лучше организовать электроснабжение с запасом по мощности, тем более что рост количества приборов, которые работают на этом виде энергии, пока очевиден. Однако стоимость данной системы будет выше.

Еще важно отметить насчет лимита мощности — обычно для рядового потребителя не дают больше 50 кВт. И в данном случае все зависит от состояния электрических сетей, мощности трансформатора в КТП либо в ТП. Если мощность небольшая, то снабжающая организация распределяет примерно мощность по домам и выше этой мощности нельзя подключить, тем более три фазы. В этом случае для подключения трех фаз необходимого лимита мощности нужен отдельный трансформатор — это уже более сложная процедура, так как нужно приобретать КТП, подключать к высоковольтной сети 6 (10) кВ. Поэтому рядовому потребителю приходится довольствоваться определенным лимитом мощности однофазной сети.

В перечень документов, которые должны быть для подключения 380 Вольт (помимо самой заявки), входят:

  1. Удостоверение личности.
  2. Идентификационный номер законопослушного налогоплательщика.
  3. Правоустанавливающая документация на жилое или нежилое помещение (в случае подключения гаража).
  4. Утвержденный полный план жилого помещения (при наличии).

С указанных документов снимается копия, которая и подаётся в компанию поставщику электрической энергии. Однако сверка с оригиналами тоже обязательна.

Некоторые поставщики также могут запросить дополнительные документы, на всякий случай, их нужно тоже взять с собой:

  • Информацию о мощности и список всего имеющегося электрооборудования в частном доме, в гараже или на даче. В зависимости от того, куда нужно провести трехфазное электричество. Если подключение выполняется на участок, не имеющий электрооборудования, то указать придется предположительные его виды и мощность.
  • Сведения об их максимальной мощности.
  • Приблизительное время ввода в эксплуатацию жилья, если это ещё не жилой объект.

Установка многотарифных счётчиков очень выгодна, так как если не использовать мощные приборы в часы пик, можно существенно сэкономить. Например, ночью стоимость электроэнергии в разы дешевле чем днём.

Порядок оформления многотарифного счётчика:

  1. Подготовка заявления с просьбой установки электросчетчика.
  2. Получение технические условий для данного счётчика, который нужно приобрести, если у поставляющей электроэнергию компании нет данного оборудования. Зачастую они и сами предоставляют услуги не только подключения, но и продажи приборов учета.
  3. Приобретение, а также программирование электросчетчика.
  4. Вызов представителя энергоснабжающей компании для проверки правильности подключения прибора учета, а также его опломбировки.
  5. Внесение изменения в соглашение или же составление нового, при организации нового подключения трёх фаз.
  6. Получение разрешения на подключение 380 Вольт.

Кстати, существует еще такой вариант, как преобразование однофазного напряжения в трехфазное. О том, как сделать 380 Вольт из 220 можете узнать, перейдя по ссылке.

Номинальные характеристики автоматических выключателей должны полностью соответствовать нагрузке, подключаемой к ним. На автоматах нет указанной мощности, на корпусе указаны только напряжение и ток, на который он рассчитан. О том, как выбрать автоматический выключатель, мы рассказали в отдельной статье.

Что касается технической части, а именно подключения трехфазного напряжения к частному дому, это дело лучше доверить специалистам, т.к. при отсутствии опыта и навыков самостоятельно провести три фазы будет практически невозможно.

Чтобы вы понимали, насколько все серьезно, ниже предоставлена примерная схема подключения 380 Вольт в частном доме, с разводкой на автоматы:

Для ознакомления с технологией проведения трех фаз рекомендуем изучить следующий блок статей:

  • Как соединить СИП с медным кабелем
  • Как провести электропроводку в доме
  • Как сделать заземление в доме
  • Как собрать трехфазный щит
  • Как распределить нагрузку по фазам
  • Как разделить электропроводку на группы
  • Схема подключения трехфазного УЗО

Конечно же, для того чтобы получить в частный дом, на дачный участок или в гараж выгодное, довольно мощное и универсальное трёхфазное напряжение, придется потратить некоторые усилия, время и средства. Документы, согласование, подключение, более сложная схема проводки и соответственно дороже электромонтаж, поэтому еще раз хорошо подумайте, нужны ли вам три фазы.

Напоследок рекомендуем просмотреть полезные видео, на которых рассказывается целесообразность подключения трех фаз, а также нюансы подготовки документов:

Теперь вы знаете, как провести 380 Вольт в частный дом и какие документы нужны для этого. Надеемся, наша пошаговая инструкция была для вас полезной и помогла самостоятельно подключить дом к трехфазной сети!


Нравится0)Не нравится0)

схема, пошаговая инструкция по монтажу

Вы не понаслышке знакомы с азами электротехники и неоднократно сталкивались с электричеством на практике? Тогда и новая проводка в доме или квартире небольшой площади не станет непреодолимым препятствием – вы спокойно ее смонтируете своими руками. Чтобы сделать все правильно, нужно разобраться в нюансах электромонтажа и определить порядок ведения работ. На освещение этих вопросов в доступной форме как раз и ориентирован данный материал.

Составление схемы электропроводки

Оговоримся сразу: речь идет об однофазной сети с напряжением 220 вольт, которая уже подведена к частному дому площадью 100—150 м² или квартире. Проектированием и монтажом трехфазных электросетей на 380 В для больших загородных коттеджей занимаются специализированные организации. В этом случае самостоятельно браться за разводку электрики не имеет смысла, поскольку без проекта электроснабжения и согласованной исполнительной документации управляющая компания не позволит осуществить подключение к своим коммуникациям.


Разводка электропроводки в частном доме может быть сделана своими руками

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:



  • Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
  • Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
  • Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
  • Ввод электрики от столба в дом. Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
  • Установить щиток, завести электричество в дом.
  • Прокладка кабелей внутри дома, подключение розеток, выключателей.
  • Устройство контура заземления и его подключение.
  • Тестирование системы и получение акта.
  • Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.


Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100 квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Составление плана и получение проекта

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе, и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели. При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых — розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать. Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное расположение точек включения. Такой же подход и в каждой из комнат.


Результат проектирования электропроводки в частном доме. У вас тоже должна получтся подобная схема

Определение суммарной мощности

Определившись примерно с тем, какая техника будет стоять в вашем доме, суммируете ее мощность. Средние мощности можно взять из таблицы: техники-то пока, наверное нет. Причем, где есть, учитываете пусковые нагрузки (они намного выше). К найденной сумме добавляете около 20% запаса. Результат и будет требуемой мощностью. Ее и указываете в бумагах, подаваемых для получения разрешения на подключение электричества к участку. Если вам выделят заявленную мощность, вам очень повезет, но надеяться на это не стоит. Скорее всего, придется вкладываться в стандартные 5 кВт — самый распространенный лимит электричества на частный дом.


Средние значения мощностей приборов для расчета суммарной нагрузки на электропроводку частного дома своими руками

Разбивка потребителей на группы

Все эти потребители (это термин профессионалов) — лампы, прожекторы, выключатели, розетки — разбиваются на группы. Отдельной веткой разводится электрика на осветительный приборы. Обычно хватает одной, но это — не правило, может удобнее или целесообразнее будет сделать две ветки — на каждое крыло дома или на каждый этаж — зависит от типа и конфигурации здания. Точно в отдельную группу выделяется освещение подвального этажа, подсобных помещений, а также свет на улице.

Потом разбиваются на группы розетки. Сколько можно «сажать» на один провод — зависит от диаметра используемого провода, но не очень много — три-пять, не больше. На подключение каждого мощного прибора лучше выделить отдельную линию электропитания: это надежнее с точки зрения пожарной безопасности, и будет способствовать более долгой эксплуатации приборов.

В результате в кухню у вас может идти три-семь линий — тут техники больше всего и мощной тоже: на электрокотел, электроплиту отдельные линии нужны безоговорочно. Холодильник, микроволновку, электродуховку, стиральную машину лучше тоже «посадить» отдельно. Не такие мощные блендер, кухонный комбайн и т.д. можно включать в одну линию.


Проектирование электропроводки в частном доме: считаем количество групп и планируем что куда подключать

В комнаты идет обычно по две-четыре линии: в современном жилище и в любой комнате есть что включить в электросеть. Одна линия пойдет на освещение. На второй будут розетки, в которые нужно будет включить компьютер, роутер, телевизор, зарядку телефона. Все они не очень мощные и могут быть объединены в одну группу. Если предполагается установка кондиционера или будете включать электрообогреватель — нужны отдельные линии.


Если частный дом небольшой — дача, например, то групп вообще может быть две или три: она на все осветительные приборы, вторая — на улицу и третья — на все внутренние розетки. В общем, количество групп — дело индивидуальное и зависит больше всего от размеров дома и количества электрооборудования в нем.


План электропроводки может быть совсем небольшим, если дом небольшой

По количеству полученных групп определяется количество автоматов на распределительном щитке в доме: к полученному количеству групп добавляете два-четыре на развитие (вдруг забыли что-то важное, или нужно будет что-то новое мощное включить, разделить слишком большую или далеко разнесенную группу группу на две и т.п.). По количеству групп выбирается распределительный щиток и количество автоматов в нем: на каждую группу идет отдельный автомат. Если частный дом большой — на несколько этажей, имеет смысл поставит более мощные автоматы на каждый этаж, а к ним подключать автоматы групп.

Где поставить щиток

Нормативами место установки электрощитка не нормируется. Есть только ограничения насчет расстояния от трубопроводов он должен находится на расстоянии не менее 1 метра. Трубы берутся в расчет любые: водопровод, отопление, канализация, внутренние водостоки, газопровод и даже газовые счетчики.

Насчет помещений ограничений нет. Многие ставят щиток в котельной: раз уж техническое помещение, то разумно собрать тут все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее расположить щиток возле входной двери. Если класс защиты соответствует требованиям, никаких претензий быть не должно.

Выбор кабелей и комплектующих


Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один — входной — устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО ставят в доме перед щитком. Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.


Типовая схема электропроводки частного дома: групп может быть много разных

Если расчетная нагрузка меньше 15 кВт схема стандартная — УЗО+автомат, счетчик и дальше деление на группы. При большей потребляемой мощности необходима будет установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.

В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так электрослужбе легче контролировать потребление. Если хотите, можно побороться, если нет — выбирайте счетчик и автомат в корпусе с повышенной пыле- и влаго- защищенностью — класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше — IP-44, соответственно будет ниже и цена.

Выбор кабелей

Для электропроводки в частном доме лучше использовать кабели, а не провода. У них изоляция, как минимум в два раза лучше, потому и требования по прокладке не такие жесткие, да и использовать их безопаснее. Вся внутренняя разводка должна в частном доме должна быть сделана с защитным заземлением. Ранее таких требований не было, теперь же многие электроприборы имеют трехконтактные вилки и для безопасной работы требуют заземления. Потому кабель должен быть трехжильный.

В электрических кабелях жилы делают из меди или алюминия. Хоть алюминий и дешевле, его используют реже: он жесткий, чаще ломается, с ним сложнее работать. При самостоятельной разводке электропроводки в частном доме и отсутствии опыта это может стать проблемой. К тому же в деревянных домах внутри он вообще использоваться не может.

Определение сечения жил

После того как определились с материалом, можно выбирать диаметр жил кабеля. Делают это в зависимости от планируемой нагрузки на линии по таблице.


Расчет электропроводки — выбор сечения жил кабеля проводят по этой таблице

Сечение жилы подбирают по току или по мощности всех потребителей, подключенных к одному автомату. Вот тут вам еще раз пригодится план электрификации дома, где у вас прорисованы группы потребителей. Считаете сумму токов или мощностей всех приборов и выбираете нужное сечение жил по таблице.

Как таблицей пользоваться? Если решили укладывать медные провода, напряжение ввода 220 В, то для внутренней проводки подойдет левая ее часть, соответствующий столбец. Сравнивать будет найденную мощность всех подключаемых к группе потребителей (ее найти и посчитать проще). В той части, где речь идет о медных проводах, укладываемых в лотки, пустоты, каналы, столбце «220 В» находите ближайшее большее значение. По этой строчке двигаетесь вправо до колонки «Сечение, кв. мм». Указанная тут цифра и будет требуемым размером жил. Из проводников этого диаметра нужно будет делать электрическую проводку от автомата до розеток или выключателей.

Чтобы не запутаться при подсчете и прокладке, жилы одного диаметра обозначайте на плане определенным цветом (запишите, чтобы не забыть, каким цветом что обозначили). После того, как диаметр определен для всех групп потребителей, считают длину требуемых кабелей по каждому размеру, к найденным цифрам добавляют запас 20-25%. Вы рассчитали проводку для своего дома.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).


Выбор розеток и выключателей

Под какие-то мощные приборы розетки выбираются по максимальному (пусковому) току. Для остальных маломощных потребителей они идут стандартные. Нужно знать, что бывают они:

  • Наружные — когда корпус торчит из стены. Их устанавливать проще: на стену крепится подложка, а к ней сверху розетка. Но такие модели сейчас мало кто использует, даже на дачах. Причина эстетическая: не самое привлекательное зрелище.
  • Внутренние. Под электрическую часть делается углубление в стене, в него устанавливается и замуровывается монтажная коробка. Внутрь этой коробки вставляется электрическая часть розетки или выключателя.

Именно внутренние электрические розетки и выключатели сегодня чаще всего используются. Они оформлены в разном стиле, окрашены в разные цвета. Подбираются в основном в тон отделке, а если это невозможно, ставят белого цвета.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.


Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

  • прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
  • все места соединений должны быть сделаны в монтажных распределительных коробках;
  • горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

  • Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
    Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их)
  • Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
    Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно
  • Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Распределение нагрузки по фазам: схема, правила, видео

Каждый владелец трехфазного ввода (380 В) обязан позаботиться о равномерной нагрузке на фазы, дабы избежать перегрузки одной из них. При неравномерном распределении на трехфазном вводе, при отгорании нуля или его плохом контакте, напряжения на фазных проводах начинают различаться друг от друга, как в большую так и в меньшую сторону. На уровне однофазного питания (220 Вольт) это может повлечь за собой поломку электрических приборов, из-за повышенного напряжения 250-280 Вольт, или же пониженного 180-150 Вольт. Помимо этого в данном случае наблюдается завышенное потребление электроэнергии у нечувствительных к перекосу напряжений электрических приборов. В этой статье мы расскажем вам, как выполняется распределение нагрузки по фазам, предоставив краткую инструкцию со схемой и видео примером.

Что важно знать

Данная диаграмма условно иллюстрирует трехфазную сеть:

380 В

Напряжение между фазами 380 вольт обозначено синим цветом. Зеленым цветом обозначено равномерное распределенное линейное напряжение. Красным — перекос напряжений.

Новым, трехфазным абонентам электросети в частном доме или квартире, при первом подключении, не стоит сильно надеяться на изначально равномерно распределенную нагрузку на вводной линии. Поскольку от одной линии могут быть запитаны несколько потребителей, а у них с распределением могут возникать проблемы.

Первым делом нужно выяснить напряжение между фазами, а также между L1-L3 и нулем, измерив их измерительным прибором. Если вы начали обзор нашего портала с этой статьи, рекомендуем также ознакомиться с инструкцией по использованию мультиметра.

Если после измерений вы увидели, что есть отклонения от номинальных напряжений (более 10%, согласно ГОСТ 29322-92), необходимо обратиться в электроснабжающую организацию для принятия соответствующих мероприятий по восстановлению симметрии фаз. Более подробно о том, что такое перекос фаз в сети, можете узнать из нашей статьи.

Согласно договору между абонентом и РЭС (о пользовании электроэнергией), последние должны поставлять качественную электроэнергию в дома, с указанным фазным и линейным напряжением. Частота также должна соответствовать 50 Герц.

Правила распределения

При проектировании схемы проводки необходимо максимально одинаково подбирать предполагаемые группы потребителей и распределить их по фазам. К примеру, каждая группа розеток по комнатам в доме подключена к своему фазному проводу и сгруппирована таким образом, чтобы нагрузка на сеть была оптимальна. Таким же образом организовывают линии освещения, выполняя их распределение по разным фазным проводника и так далее: стиральная машина, печь, духовка, котел, бойлер.

На схеме ниже изображены рекомендации, которые позволят вам правильно распределить нагрузку по фазам в частном доме либо коттедже:

Равномерное распределение электропотребителей

Схема щита 380 В

Также советуем просмотреть видео, на котором наглядно демонстрируется пример сборки трехфазного электрощита:

Теперь вы знаете, как должно выполняться распределение нагрузки по фазам в частном доме и квартире. Надеемся, предоставленная информация была для вас интересной и полезной!

Рекомендуем также прочитать:

трехфазных цепей переменного тока MCQ с пояснительными ответами

трехфазных цепей переменного тока (MCQ с пояснительными ответами)

трехфазных цепей переменного тока MCQ с объяснением. Чтобы получить пояснительный ответ, нажмите кнопку-переключатель с надписью «Проверить пояснительный ответ».

1 кв. Мощность в трехфазной цепи = _________.

  1. P = 3 В Ph I Ph CosФ
  2. P = √3 V L I L CosФ
  3. Оба 1 и 2.
  4. Ничего из вышеперечисленного

Показать пояснительный ответ

Ответ: (3)… Оба 1 и 2.

Пояснительный ответ:
Общая мощность в трехфазной цепи,
P = 3 x мощность на Фаза,
P = 3 x V Ph I Ph CosФ
P = 3 V Ph I Ph CosФ ………… (1)

[для соединения треугольником]

[V Ph = V L и I Ph = I L / √3.]

, затем поместив значения в уравнение… .. (1)
P = 3 x V L x (I L / √3) x CosФ
P = √3 x√3 x V L x (I L / √3) x CosФ… {3 = √3x√3}
P = √3 x V L x I L x CosФ… .Ans.

Также
[для соединения звездой]

[V Ph = V L / √3 и I Ph = I L ] Снова подставляя значения в уравнение ……. (1)
P = 3 x (V L / √3) x IL x CosФ
P = √3 x√3 x (V L / √3) x I L x CosФ… {3 = √3x√3}
P = √3 x V L x I L x CosФ….Ответ

2 кв. Полифазная система создается ______?

  1. Наличие двух или более обмоток генератора, разделенных одинаковым электрическим углом.
  2. Наличие обмоток генератора на равных расстояниях
  3. Ни одна из вышеперечисленных
  4. A и C

Показать пояснительный ответ

Ответ: 1. Наличие двух или более обмоток генератора, разделенных одинаковым электрическим углом.

Пояснительный ответ:

Генератор, имеющий две или более электрических обмоток, разделенных одинаковым электрическим углом, создает многофазную электрическую систему.Электрический угол или смещение зависят от количества обмоток или фаз. Например, в трехфазной электрической системе генерируемые напряжения разделены друг от друга на 120 °.

3 кв. В трехфазной цепи переменного тока сумма всех трех генерируемых напряжений равна _______?

  1. Бесконечный (∞)
  2. Ноль (0)
  3. Один (1)
  4. Ни один из вышеперечисленных

Показать пояснительный ответ

Ответ: 2. Ноль (0)

Пояснительный ответ:

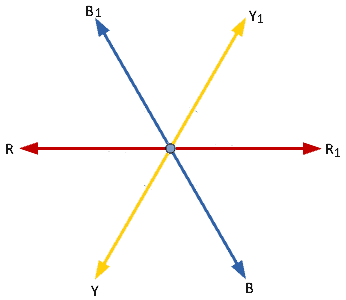

Трехфазные напряжения генерируются генератором переменного тока с тремя обмотками якоря, так что каждая обмотка смещена относительно другой на 120 градусов.Когда эти обмотки помещаются во вращающееся магнитное поле или вращаются в стационарном магнитном поле, в каждой катушке генерируется электродвижущая сила одинаковой величины и направления. Рассмотрим диаграмму ниже

In a three phase AC circuit, the sum of all three generated voltages is

In a three phase AC circuit, the sum of all three generated voltages is 3 phase ac circuits the phase sinewaves mcqs 3 phase ac circuits the phase sinewaves mcqs

Рисунок: 3-фазные кривые переменного тока

Как видно, ЭДС, генерируемая в катушке R-R1, равна R , которая в данном случае является эталонной. ЭДС, генерируемая в катушке Y-Y1, равна e Y , которая на 120 градусов опережает e R , а ЭДС, генерируемая в катушке B-B1, равна e B , которая на 240 градусов опережает e R .

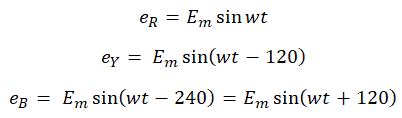

Следовательно, уравнения напряжения приведены ниже;

e Y = E m sin⁡ (wt — 120 °)

e B = E m sin⁡ (wt — 240) = E m sin ⁡ (wt + 120 °)

Складывая все три уравнения, получаем

e R + e Y + e B = E m (sin ⁡wt + sin⁡ (wt — 120 °) + sin ⁡ (wt + 120 °))

= E m (sin ⁡wt + sin⁡ wt cos⁡ 120 ° — cos⁡wt sin⁡ 120 ° + sin⁡ wt cos ⁡120 ° + cos ⁡wt sin⁡ 120 °) = 0

i.e, e R + e Y + e B = 0

Следовательно, сумма всех трех напряжений равна нулю.

4 кв. Для трехфазной цепи переменного тока, соединенной звездой ———

  1. Фазное напряжение равно линейному напряжению, а фазный ток в три раза превышает линейный ток
  2. Фазное напряжение равно квадратному корню, в три раза умноженному на линейное напряжение, а фазный ток равен линейному току
  3. Фазное напряжение равно линейному напряжению, а линейный ток равен фазному току
  4. Ничего из вышеперечисленного

Показать пояснительный ответ

Ответ: 2.Фазное напряжение — это квадратный корень, в три раза умноженный на линейное напряжение, а фазный ток равен линейному току

Пояснительный ответ:

Цепь переменного тока, соединенная звездой, достигается путем подключения каждого конца обмотки к общей точке, известной как нейтральная точка. и оставив другой конец каждой обмотки свободным. В то время как напряжение на каждой катушке — это фазное напряжение, разность потенциалов между каждым свободным концом — это линейное напряжение.

Рассмотрим схему ниже;

three phase mcqs

three phase mcqs

Теперь, как сказано выше, фазные напряжения равны

Следовательно, V NR = V NY = V NB = V ph

electrical mcqs

electrical mcqs

Следовательно, линейное напряжение ,

V RY = √3 V PH

Поскольку линейный провод находится последовательно с фазной обмоткой, через линейный проводник будет протекать такой же ток, как и через фазные обмотки, следовательно, фазный ток равен к фазному току.

5 квартал. В трехфазном соединении треугольником ——-

  1. Линейный ток равен фазному току
  2. Линейный ток равен фазному напряжению
  3. Ни одно из вышеперечисленных значений
  4. Линейное напряжение и линейный ток равны нулю

Показать пояснения Ответ

Ответ: 2. Напряжение в сети равно фазному напряжению

Пояснительный ответ:

Схема переменного тока, соединенная треугольником, достигается путем соединения начального конца обмотки с конечным концом другой обмотки таким образом, чтобы все три обмотки образуют сетку.Поскольку каждый конец обмоток образует соединение линии, напряжение на каждой обмотке равно разности потенциалов между соответствующими линиями, взятыми от этой обмотки. Следовательно, фазное напряжение равно линейному напряжению.

Q6. Для сети с соединением звездой, потребляемой мощностью 1,8 кВт и коэффициентом мощности 0,5, индуктивность и сопротивление каждой катушки при напряжении питания 230 В, 60 Гц равны ______?

  1. 0,1H, 8 Ом
  2. 0,5H, 10 Ом
  3. 0.3H, 7,4 Ом
  4. 1H, 7 Ом

Показать пояснительный ответ

Ответ: 3. 03H, 7,4 Ом

Пояснительный ответ:

Значения:

Напряжение сети, В L = 230 В

Частота сети, f = 60 Гц

Коэффициент мощности, cosφ = 0,5

Потребляемая мощность = P = 1800 Вт = √3 В L x I L x cosφ

Следовательно, линейный ток, I L = 9 Ампер

Поскольку это соединение звездой, фазный ток = линейный ток = 9 Ампер

Фазное напряжение, В фаза = В L / √3 = 132.8 Вольт

Фазовое сопротивление, Z фаза = В фаза / I фаза = 14,7 Ом

Теперь коэффициент мощности = сопротивление / импеданс

Следовательно, сопротивление катушки = полное сопротивление X коэффициент мощности = 7,4 Ом

reactance of coil

reactance of coil

Подставляя значения, получаем Реактивное сопротивление катушки = 12,7 Ом

Таким образом, индуктивность катушки, L = 0,03H

Q7. Для нагрузки с трехфазным соединением треугольником, питаемой от сети, соединенной звездой, мощность, передаваемая на нагрузку, составляет _____? Star to Delta & Delta to Star MCQs

Star to Delta & Delta to Star MCQs
  1. 3 кВт
  2. 4.7 кВт
  3. 5 кВт
  4. 7 кВт

Показать пояснительный ответ

Ответ: 2. 4. 7 кВт

Пояснительный ответ:

Приведенные значения:

Напряжение подключенной фазы звезды, В PH = 230 В

Сопротивление фазной нагрузки, R PHLd = 20 Ом

Реактивное сопротивление фазной нагрузки, X PHLd = 40 Ом

Следовательно, полное сопротивление фазной нагрузки, ee mcqs

ee mcqs

Линейное напряжение, подключенное звездой, В L = V PHs = 398.37 Вольт

Для нагрузки, подключенной по схеме треугольник, фазное напряжение, В PHLd = В L = 398,37 Вольт

Следовательно, ток через каждую фазу нагрузки, I PHLd = В PHLd / Z PHLd = 8,9 А

Линейный ток для нагрузки, подключенной треугольником, I L = √3 I PHLd = 15,41 А

Коэффициент мощности, p фс = R phLd / Z PHLd = 0,44

Таким образом , тогда мощность, подаваемая на нагрузку, P L = V L I L p fs = 4.7 кВт

Q8. В трехфазной цепи переменного тока мощность измеряется ваттметром.

  1. True
  2. False

Показать пояснительный ответ

Ответ: 1. Верно

Пояснительный ответ:

Мощность измеряется с помощью ваттметра, который состоит из двух катушек — токовая катушка, соединенная последовательно с нагрузкой, несущей ток нагрузки и катушку напряжения, подключенными параллельно нагрузке.

9 кв. Для многофазной системы количество ваттметров, необходимых для измерения мощности, равно ——

  1. Количество проводов
  2. На единицу меньше количества проводов
  3. Количество фаз
  4. Ни одного из вышеперечисленных

Показать пояснительный ответ

Ответ: 2. На единицу меньше количества проводов

Пояснительный ответ:

Количество ваттметров, необходимое для измерения мощности в многофазной системе, определяется с помощью теоремы Блонделла.В соответствии с этим количество требуемых ваттметров на единицу меньше количества проводов в цепи. Например, в трехфазной четырехпроводной системе (сеть «звезда») требуется три ваттметра.

Q10. Для сети с равным сопротивлением, соединенной ниже звездой, если показание ваттметра составляет 5 кВт, а показание амперметра — 25 ампер, коэффициент мощности, сопротивление и индуктивность равны __________ соответственно. wattmeter star delta mcqs 5kw resistor inductor capacitance

wattmeter star delta mcqs 5kw resistor inductor capacitance
  1. 1,5 Ом, 0.1H
  2. 0,866, 8 Ом, 0,02H
  3. 5,10 Ом, 0,01H
  4. 4. Ом, 0,02H

Показать пояснительный ответ

Ответ: 2. 0,866, 8 Ом, 0,02H

Пояснительный Ответ:

Учитывая

Линейное напряжение, В L = 400 Вольт

Частота, f = 60 Гц

Линейный ток, I L = 25 Ампер

Мощность на фазу, P ф. = 5 кВт

Фаза Напряжение, В ф. = В L /3 ^ 1/2 = 230.9 Вольт

Фазный ток, I фаза = 25 Ампер

Следовательно, коэффициент мощности, cosφ = P фазы / В фаза I фаза = 0,866

Импеданс, Z фаза = В фаз / I ф. = 9,236 Ом

Сопротивление, R = Z ф. cosφ = 8 Ом

Подставив значения в приведенное ниже уравнение, Реактивное сопротивление, X = 3 Phase MCQS

3 Phase MCQS Следовательно, индуктивность, L = 0,02H

Q11. Для трехфазной трехпроводной системы два ваттметра показывают 4000 Вт и 2000 Вт соответственно.Коэффициент мощности, когда оба счетчика показывают прямые показания, равен _______?

  1. 1
  2. 0,5
  3. 0,866
  4. 0,6

Показать пояснительный ответ

Ответ: 3. 0,866

Пояснительный ответ:

Показания ваттметра 1, Вт 1 = 4000 Вт

Показания ваттметра 2, Вт 2 = 2000 Вт

Фазовый угол; three phase power mcqs

three phase power mcqs

Коэффициент мощности, = 0,866

Q12. Для сбалансированной трехфазной трехпроводной системы с входной мощностью 10 кВт при коэффициенте мощности 0,9 показания на обоих ваттметрах равны ————– соответственно

  1. 7 кВт, 3 кВт
  2. 6350 Вт, 3650 Вт
  3. 5000 Вт, 5000 Вт
  4. 7600 Вт, 1200 Вт

Показать пояснительный ответ

Ответ: 2. 6350 Вт, 3650 Вт

Пояснительный ответ:

Пусть показание одного ваттметра = Вт 1

Показание второго ваттметра = 2

Входная мощность, P = Вт 1 + Вт 2 = В L I L cosφ = 10 кВт ……………… (1)

Коэффициент мощности, cos φ = 0 .9

Фазовый угол, φ = 25,8 градуса …… (т.е. Cos -1 = 09 = 25,8 °)

Следовательно,

W 1 = V L I L cos (30 — φ ) = 0,99 В L I L = 6350 Вт

Вт 2 = V L I L cos (30 + φ) = 0,56 В L I L = 3650W

Q13. Полифазная система создается за счет ——-

  1. Наличие двух или более обмоток генератора, разделенных одинаковым электрическим углом.
  2. Наличие обмоток генератора на равных расстояниях
  3. Ни одно из вышеперечисленных
  4. A и C

Показать пояснительный ответ

Ответ: (1)

Пояснительный ответ:

Генератор с двумя или более электрическими обмотки, разделенные одинаковым электрическим углом, образуют многофазную электрическую систему.Электрический угол или смещение зависят от количества обмоток или фаз. Например, в трехфазной электрической системе генерируемые напряжения разделены друг от друга на 120 градусов.

Q14. В трехфазной цепи переменного тока сумма всех трех генерируемых напряжений составляет ————

  1. Бесконечное
  2. Ноль
  3. Одно
  4. Ни одно из вышеперечисленных

Показать пояснительный ответ

Ответ: (2)

Пояснительный ответ:

Трехфазные напряжения генерируются генератором переменного тока с тремя обмотками якоря, так что каждая обмотка смещена относительно другой на 120 градусов.Когда эти обмотки помещаются во вращающееся магнитное поле или вращаются в стационарном магнитном поле, в каждой катушке генерируется электродвижущая сила одинаковой величины и направления. Рассмотрим диаграмму ниже.

Phase AC Waveforms Phase AC Waveforms

Рисунок 1: Формы сигналов трехфазного переменного тока

Как видно, ЭДС, генерируемая в катушке R-R1, равна e R , которая в данном случае является эталонной. ЭДС, генерируемая в катушке Y-Y1, равна e Y , которая на 120 градусов опережает e R , а ЭДС, генерируемая в катушке B-B1, равна e B , которая на 240 градусов опережает e R .

Следовательно, уравнения напряжения приведены ниже.

Сложив все три уравнения, мы получаем

Three Phase AC Circuits MCQs Three Phase AC Circuits MCQs

Следовательно, сумма всех трех напряжений равна нулю.

Q15. Для трехфазной цепи переменного тока, соединенной звездой ———

  1. Фазное напряжение равно линейному напряжению, а фазный ток в три раза превышает линейный ток
  2. Фазное напряжение равно квадратному корню, в три раза умноженному на линейное напряжение, а фазный ток равен линейному току
  3. Фазное напряжение равно линейному напряжению, а линейный ток равен фазному току
  4. Ничего из вышеперечисленного

Показать пояснительный ответ

Ответ: (2)

Пояснительный ответ:

Звезда подключена Цепь переменного тока достигается путем подключения каждого конца обмотки к общей точке, известной как нейтральная точка, и оставляя другой конец каждой обмотки свободным.В то время как напряжение на каждой катушке — это фазное напряжение, разность потенциалов между каждым свободным концом — это линейное напряжение.

Рассмотрим схему ниже Three Phase AC Circuits MCQsThree Phase AC Circuits MCQs Three Phase AC Circuits MCQsThree Phase AC Circuits MCQs

Three Phase AC Circuits MCQs Three Phase AC Circuits MCQs

Теперь, как сказано выше, фазные напряжения равны

Следовательно, V NR = V NY = V NB = V ph

Теперь,

Three Phase AC Circuits MCQsThree Phase AC Circuits MCQs Three Phase AC Circuits MCQsThree Phase AC Circuits MCQs

Следовательно, линейное напряжение, В Ry = В ф. √3

Поскольку линейный провод идет последовательно с фазной обмоткой, через линейный провод будет течь тот же ток, что и через фазные обмотки, следовательно, фазный ток равен фазному току.

Q16. В трехфазном соединении треугольником ——-

  1. Линейный ток равен фазному току
  2. Линейный ток равен фазному напряжению
  3. Ни один из вышеперечисленных
  4. Линейное напряжение и линейный ток равны нулю

Показать пояснения Ответ

Ответ: (2)

Пояснительный ответ:

.

Как использовать трехфазный двигатель в однофазном источнике питания

На этот раз я хотел бы поделиться некоторыми важными знаниями, которые я использовал при возникновении аварийной или критической ситуации. Что вы делаете, если у вас есть только трехфазный двигатель и однофазный источник питания?

Как использовать трехфазный двигатель в однофазном источнике питания? На самом деле трехфазный двигатель может работать в однофазном питании с помощью постоянного КОНДЕНСАТОРА. Эта небольшая вещь (конденсатор) очень полезна для работы трехфазного двигателя в однофазной сети поставка.

Согласно нашему последнему обсуждению трехфазного двигателя, обычно у него есть две (2) общие обмотки, соединение ЗВЕЗДА или ТРЕУГОЛЬНИК. В этом посте я объяснил, как подключить конденсатор в трехфазном двигателе, как изменить вращение двигателя, как оценить значение емкости и выбрать подходящий конденсатор.

Как установить и подключить конденсатор для трехфазного двигателя с однофазным питанием?

1) Подключение конденсатора для вращения ВПЕРЕД

-Для вращения ВПЕРЕД, мы должны установить конденсатор в соединение ТРЕУГОЛЬНИК, как показано на рисунке ниже.

* символ -> Изменение клеммы подключения * конденсатора позволяет инвертировать направление вращения двигателя.

forward rotation capacitor

2) Подключение конденсатора для ОБРАТНОГО вращения

— Для ОБРАТНОГО вращения мы должны установить конденсатор в любые две фазы обмотки в соединении ЗВЕЗДА (Y), как показано на рисунке ниже.

* символ -> Изменение клеммы подключения * конденсатора позволяет инвертировать направление вращения двигателя.

reverse rotation capacitor

Мощность двигателя

Мы должны учитывать выходную мощность двигателя при переходе с трехфазного источника питания на однофазный, чтобы соответствовать и подходить для нашего приложения. Но мы не можем получить фактическое значение из-за множества аспектов, которые мы должны рассчитать, и это так сложно. можно оценить приблизительное значение мощности двигателя в процентах (%) ниже: —

Как выбрать подходящий конденсатор?

Это очень важное решение, которое мы должны учитывать в отношении размера конденсатора, когда планируем запускать трехфазный двигатель от однофазного источника питания.При неправильном выборе это может повлиять на состояние двигателя, а его производительность также может повредить обмотку двигателя.

Ниже приводится приблизительное значение требуемого конденсатора. Мы должны учитывать рабочее напряжение VS напряжение сети, чтобы избежать повреждения обмотки трехфазного двигателя или самого конденсатора. См. Таблицу ниже: —

table of capacitor value

.

Отправить ответ

avatar
  Подписаться
Уведомление о
