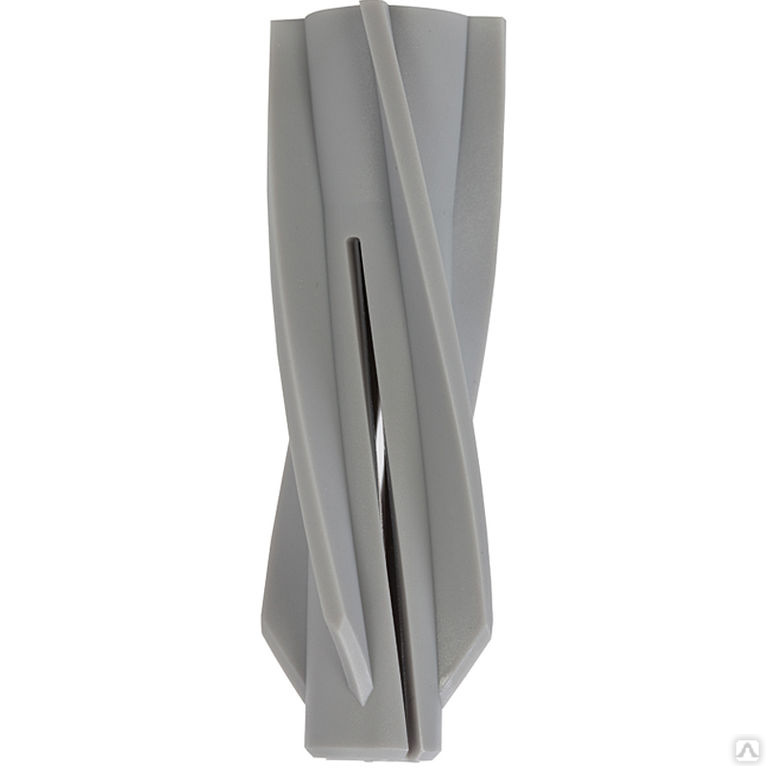

Дюбель винтовой для газобетона нейлон

Применение: дюбель предназначен для крепления в газо-, пенобетоне, гипсовых плитах

Описание

Дюбель предназначен для газо-, пенобетона (пористого бетона). Высокие внешние ребра дюбеля позволяют значительно увеличить площадь соприкосновения с материалом. При распирании дюбеля шурупом обеспечивается его надежное закрепление в пенобетоне.

Узнать больше…

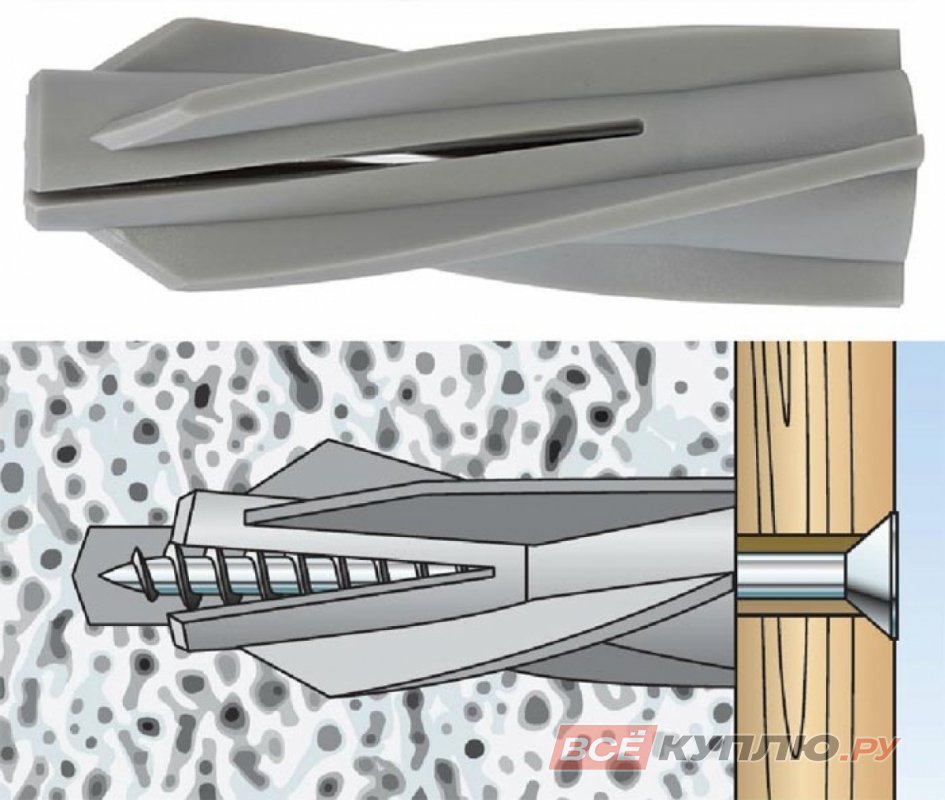

Монтаж нейлонового дюбеля для газобетона

Установка дюбеля для газобетона из нейлона:

сделать отверстие в газобетоне нужного диаметра сверлом по бетону
очистить отверстие от пыли и мусора
вкрутить дюбель в отверстие
после монтажа дюбеля приступить к монтированию конструкция при помощи саморезов

Особенности выбора и применения дюбель для газобетона

При проведении монтажных работ нужно помнить о следующих важных моментах:

зеркало или светильник лучше крепить при помощи дюбеля из нейлона;
монтаж на блоки, расположенные на внешней части здания, требует специальных фасадных креплений;
по завершении работ следует проверить блок из газобетона на наличие трещины или скола, а также очистить его от пыли;
легкая фотография или небольшая картина может быть закреплена и при помощи простого гвоздя (не усложняйте ситуацию).

Технические параметры дюбеля для пенобетона винтового

…свернуть

Ваша цена на Дюбель винтовой для газобетона нейлон

Размеры8х5510х6014х80

Упаковкакоробкрупная пакетподвес

#4-0014870

нейлон, 8×55

короб 100 шт

586.9 р.

уп.

#4-0014840

нейлон, 8×55 (кратн. 10 упак)

подвес 10 шт

783. 7 р.

уп.

#4-0015800

нейлон, 8×55 (кратн. 10 упак)

подвес 2 шт

20.7 р.

уп.

#4-0014850

нейлон, 10×60

короб 100 шт

704. 5 р.

уп.

#4-0014850 Новинка

нейлон, 10×60

крупная пакет 100 шт

704.5 р.

уп.

#4-0014820

нейлон, 10×60 (кратн. 10 упак)

подвес 10 шт

889. 6 р.

уп.

#4-0015780

нейлон, 10×60 (кратн. 10 упак)

подвес 2 шт

22.9 р.

уп.

#4-0014830

нейлон, 14×80 (кратн. 10 упак)

подвес 5 шт

862. 5 р.

уп.

#4-0015790

нейлон, 14×80 (кратн. 10 упак)

подвес 2 шт

39 р.

уп.

Возможные названия, по которым покупатели могут искать данный товар: дюбель для газобетона, MUD, крокодил
