Дюбель для газобетона металлический как пользоваться: Дюбель для газобетона и пеноблоков

Дюбель для газобетона: металлический, нейлоновый, химический

Пористые бетоны выделяются сильной хрупкостью и неспособностью удерживать гвозди или шурупы. Поэтому рекомендуется использовать дюбель для газобетона, способствующий лучшей фиксации крепления. Эти средства на строительном рынке представлены отечественными и зарубежными производителями. Материал для их изготовления выбирают пластиковый или металлический. От качества и производителя зависит цена изделия.

Содержание

1. Особенности крепления к газобетону
2. Виды крепежей
3. Химический анкер
4. Пластиковые
5. Полиэтиленовые
6. Нейлоновый вид
7. Универсальные
8. Фасадные крепежи
9. Металлический дюбель
10. Какой выбрать?
11. Как применять?

Особенности крепления к газобетону

Ячеистые виды бетонов известны своей хрупкостью. Большое количество пор увеличивает теплоизоляцию стен из газобетона, но закрепление на такой конструкции элементов мебели или металлических частей гипсокартонного крепления становится невозможным. Эту проблему удается решить с помощью дюбеля. В просверленную дрелью дырку вставляется такое крепежное изделие. В дюбель вкручивается шуруп, способствующий расширению втулки. Благодаря этому создается надежный крепеж для газобетонных блоков.

Виды крепежей

Химический анкер

Одним из популярных и надежных креплений для газобетона являются эти средства. Анкера представляют собой капсулу с химическим клеящим составом, который и выступает в роли закрепителя. К основным преимуществам этих материалов относятся такие:

• продолжительный срок службы;
• стойкость к воздействию низких температурных режимов;
• способность выдерживать нагрузки в 400 кг и более;
• экологическая чистота химических соединений;
• возможность применения на других стройматериалах.

Особенностью таких крепежных изделий является необходимость обеспечения специальных инструментов для их закрепления и придерживания точной технологии. Для застывания химических анкеров понадобится дополнительное время, поэтому необходимо спланировать работу таким образом, чтобы не было простоя. Высокая цена изделий оправдывается прочностью крепления, которую они обеспечивают.

Пластиковые

Полиэтиленовые

Изделия из пластика выделяются дешевизной, поэтому при необходимости закрепить объекты с малой нагрузкой на крепеж выбирают именно эти запчасти. Одним из видов пластиковых дюбелей является полиэтиленовый или полипропиленовый. С помощью этих деталей крепятся негабаритные части интерьера внутри дома или оконные и дверные рамы. Эти изделия лучше всего использовать при закреплении деталей, измеряемых погонными метрами, например, плинтуса. Так как шуруп, вкручиваемый в дюбель, на кончике имеет конусообразную форму, то гвоздь выбирают длиннее, чем пластиковая запчасть.

Основным достоинством изделий из пластика является устойчивость к коррозии, поэтому их чаще применяют в местах с повышенной влажностью и на улице.

Нейлоновый вид

Кроме полиэтилена, для изготовления дюбеля используется нейлон. Нейлоновый дюбель для газобетона более прочный и способен выдерживать нагрузки побольше. Изделия имеют спиралевидную форму, поэтому отлично подходят для пенобетона и газобетона. Одной из разновидностей нейлонового материала является рамный дюбель. Он предназначен для закрепления оконных рам и дверных проемов. Эти изделия имеют спиралевидную форму с тарельчатой конструкцией винта. Такой внешний вид гарантирует надежную фиксацию к пористой структуре пеноблоков. Самыми популярными являются крепежи торговых марок Sormat или Fischer GB.

Универсальные

Этот вид дюбеля подходит не только для пористых видов бетона. Конструкция представляет собой конусообразное изделие, разделенное на 3 секции, каждая из которых имеет зазубрины. Кроме этого, универсальные дюбели из пластика, предназначенные для газобетона, оснащены бортиками. Пластичность изделий позволяет делать монтаж и крепление несложных элементов.

Фасадные крепежи

Для закрепления элементов на улице необходим материал, который не подвержен воздействию влаги и резким понижениям температуры. Именно для таких целей предназначен фасадный дюбель-гвоздь для газобетона. Эти изделия устойчивы к коррозии и морозоустойчивы. Шуруп к этому дюбелю должен быть оцинкованным. Выделяют такие виды фасадных крепежей:

• Обычной удлиненной формы. Используют для монтажа больших объемов вентилируемых фасадов.
• Тарельчатые. Предназначены для закрепления различных видов изоляции.

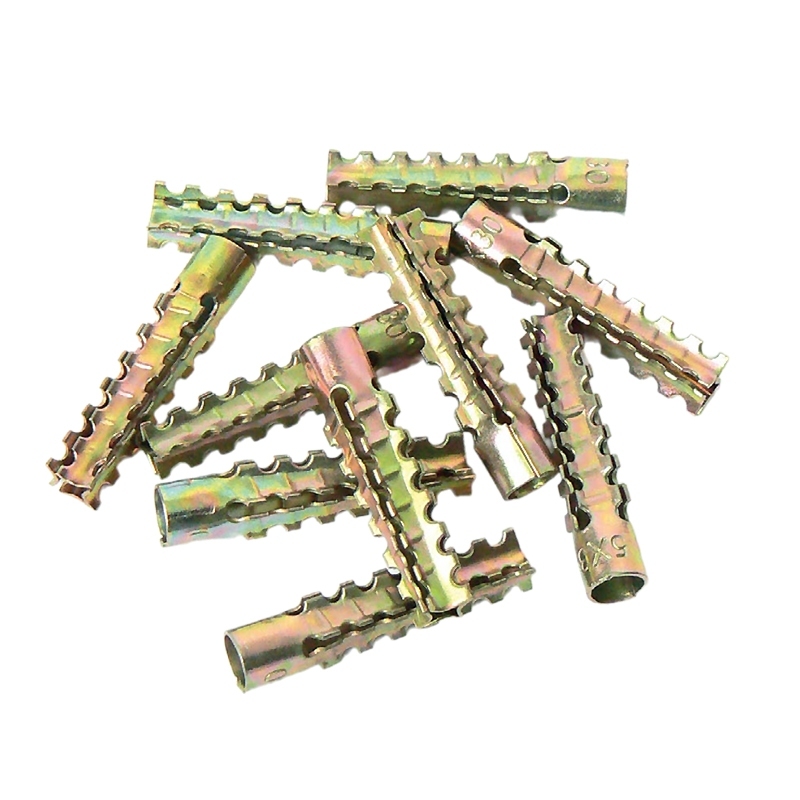

Металлический дюбель

Одним из надежных способов закрепления к газобетону являются изделия из металла. Они имеют цену выше, чем сделанные из пластика, но это оправдывается такими положительными качествами:

• высокая прочность;
• огнеупорность;
• устойчивость к проворачиванию вокруг своей оси;
• возможность использования после демонтажа.

Какой выбрать?

В зависимости от условий эксплуатации дюбеля и нагрузки применяют различные виды материала. При выборе придерживаются таких рекомендаций:

• Монтаж тяжелой мебели или трубопровода осуществляется, используя металлический дюбель.
• Крепеж конструкций на улице проводится с помощью фасадного типа.
• Оконные или дверные коробки крепятся специальными рамными дюбелями.
• Чтобы закрепить зеркало или светильник, лучше взять нейлоновую разновидность.
• Для фиксации небольшой картины или фотографии на стену подойдет обычный саморез без использования дюбеля для газобетона.

Как применять?

Для того чтобы сделать отверстие в газобетоне, не рекомендуется использовать перфоратор, так как его сильные вибрации приведут к крошению материала.

Перед началом работы обеспечивается наличие всех необходимых инструментов и материалов. Понадобится дрель, крестовая отвертка, молоток и карандаш с линейкой для нанесения разметки. Работа выполняется в такой последовательности:

• Подготовка отверстия. Чтобы конструкция держалась лучше, рекомендуется сверить отверстие шириной меньше на 2 мм, чем диаметр крепежа и длиннее, чтобы кончик винта выходил за пределы дюбеля. Для этого используют электрическую дрель.
• Установка дюбеля в газобетон. Изделие из пластика закручивается в стену отверткой, а металлический вид забивается молотком. Перед этим рабочую площадь очищают от бетонной пыли. Пластиковые изделия легко вкручиваются благодаря винтовой форме.
• Вкручивание шурупа. Этот этап лучше всего осуществлять отверткой, так как шуруповертом можно закрутить саморез слишком глубоко или прокрутить крепеж вокруг своей оси.

С помощью такого крепежа можно без проблем зафиксировать на стене из газобетона любые виды конструкций. На всех этапах монтажа проверяется целостность газобетона. Длину отверстия делают с запасом 10 мм на скапливающуюся пыль, которая дополнительно образуется при установке дюбеля непосредственно в газо- или пеноблок. Если требуется прочная фиксация, то лучше выбрать химические анкера или провести дополнительное укрепление строительной пеной.

Тестирование крепежа для газоблока от Крепком

В данном видео мы провели ряд тестов на вырыв, как металлических, так и пластиковых дюбелей для пено- и газоблока.

Список тестируемых:

• SORMAT KBT 6
• SORMAT KBTM 6 (снят с производства)
• FISCHER GB 10
• Дюбель ПБ 10х60
• Дюбель метал по ГБ 8х60 («ёлочка»)
• TOX GB 10х55
• FISCHER FPX М8
• TOX APOLLO VLF 8х100
• Шуруп по ГБ 8х100

Газобетон, пенобетон, шлакоблок, керамзитобетон – всё это рыхлые основания с пористой структурой, в которых не каждый крепеж выдержит высокую нагрузку.

Каждое крепление мы испытали на два типа нагрузки – на срез и на вырыв. Каждое крепление было протестировано трижды! Испытание проводилось в блоках газобетона плотностью 500 кг/мм³ (марка D500).

Результаты испытаний на срез

В первой части испытаний мы нагружали крепеж на срез (поперечная сила, действующая перпендикулярно оси крепежа). Для этого мы использовали цепную таль, крановые весы и хэндмэйд адаптер, изготовленный нами специально для этого теста.

1. Первый испытуемый дюбель – SORMAT KBT 6 финского производства, в быту «хрюшка» или «поросячий хвостик». Наружный диаметр под сверло – 10 мм. Отверстие просверлили в безударном режиме, как и под все последующие крепежи, чтобы не раскрошить газобетон. Внутрь вкрутили шестимиллиметровый шуруп.

Производитель заявляет, что его допустимая нагрузка в пятисотом бетоне составляет 400 Н, что соответствует 40 кг. Учитывая коэффициент безопасности 3, указанный производителем, получаем показатель расчетной разрывной нагрузки – 120 кг.

• Результаты испытаний: 203 / 208 / 165,5 кг.
• Средняя разрушающая нагрузка составила 192 кг.

Учитывая, что в реальных проектах кладочный раствор препятствует расколу блока, удерживающая сила SORMAT KBT 6 довольна высока и стабильна.

2. Вторым номером испытание прошел первый претендент в металлическом исполнении SORMAT KBTM 6, отлитый из сплава цинка и алюминия (Zn Al4 Cu1). Установка в предварительно просверленное отверстие диаметром 10 мм и глубиной 60 мм.

По сути, существенной разницы в несущей способности быть не должно, а потому зачем платить больше? Разве что в целях противопожарной безопасности, так как полиамидный дюбель может использоваться лишь при температурах от -40 до +80°С, а металлический, устоит в случае открытого воздействия огня. В комбинации с металлическим KBTM 6 используют крепеж с метрической резьбой, такой как винты, болты, в том числе с крюками.  Кроме того, металлическое исполнение позволяет использовать этот дюбель в керамзитобетоне.

• Результаты испытаний: 270 / 250 / 256 кг.
• Среднее значение предельной нагрузки составляет 258 кг.

Неожиданный результат – плюс 60 кг! Металлический дюбель обыграл своего пластикового собрата. Как нам показалось, в момент выхода металлического дюбеля из отверстия, его бортик вкупе с болтом создает горизонтальный упор по всей глубине крепежа, в то время как на нейлоновом аналоге происходит больший изгиб, что разрушает газобетон на выходе из отверстия.

3. Третьим номером идет GB 10 из полиамида от немецкого бренда FISCHER. Под него мы пробурили отверстие диаметром 10 мм, длиной не менее 65 мм и использовали универсальный 6-миллиметровый шуруп. По заявлениям производителя рекомендуемая нагрузка в газобетоне GB4,4 составляет 540 Н или 54 кг. Проверив предельное сопротивление разрушению на практике, получили:

• Результаты испытаний: 296 / 326 / 344 кг.
• Средняя разрушающая нагрузка составила 322 кг.

Результат внушает уважение, нейлоновый дюбель GB 10 FISCHER показал себя как стабильное и надежное крепление в газобетоне, способное нести вес довольно тяжелых предметов.

4. Четвертый крепеж для газобетона – дюбель ПБ 10, аналог FISCHER GB китайского производства, изготовленный из дешевого пластика. Он длиннее оригинала на 5 мм, в остальном форма идентична.

• Результаты испытаний: 254 / 217 / 307 кг.
• Средняя разрушающая нагрузка составила 260 кг.

Что мы видим? Пластиковый дюбель китайского производства показал среднюю разрушающую нагрузку в 260 кг, что всего на 20% меньше, чем у нейлонового фирменного FISCHER GB.

5. Пятый в очереди на испытание – дюбель металлический по газобетону 8х60 мм, именуемый из-за своей зубчатой формы – «елочка» или «крокодил». Дешевый, поэтому очень популярный крепеж для газобетона. Используем его с шурупом 6 мм, хотя он подходит и для работы с шурупом глухарем. Сверлим под него отверстие диаметром 10 мм.

• Результаты испытаний: 236 / 215 / 357 кг.
• Средняя разрушающая нагрузка составила 237 кг.

Вывод: зубчатый металлический дюбель 8х60 мм показал значительный результат на срез, хотя и не самый высокий. Его можно смело использовать для настенного монтажа довольно весомых конструкций, и где из соображений пожарной безопасности нельзя устанавливать пластиковые крепления.

6. Следующий испытуемый образец – красный треугольный дюбель TOX GB (Ytox) из нейлона. Он имеет форму трехгранного клина с распорной зоной почти по всей длине. Для тестирования мы выбрали меньший из представленных типоразмеров – 10х55 мм. Его монтаж происходит аналогично FISCHER GB.

• Результаты испытаний: 270 / 276 / 294 кг.
• Средняя разрушающая нагрузка: 280 кг.

Хотя предельная нагрузка у TOX и ниже на 13% чем у ФИШЕР ГБ, но также стабильна. Это достаточно редкий бренд в России. Среди немногочисленных отзывов о данном дюбеле, есть положительные и отрицательные. Недовольным покупателям больше по нраву ФИШЕР ГБ. Смотри «Отзывы ТОКС ГБ на АМАЗОН».

7. Под седьмым номером испытание прошел FISCHER FPX М8 – забивной анкер для газобетона с внутренней метрической резьбой и четырьмя распорными пластинами. Максимальная несущая способность в ГБ 500 кг/мм², заявленная производителем, – 0,62 кН или 62 кг. Пробурили 10-миллиметровым сверлом отверстие, забили в него анкер и расклинили крылышки, вращая шестигранник по часовой стрелке. После этого вкрутили болт, закрепляя тем самым деталь в основании.

• Результаты испытаний: 391 / 405 / 512 кг.
• Среднее значение нагрузки на срез: 436 кг.

Потрясающе высокое сопротивление вырыванию – 436 кг в среднем, при пиковом значении в 512 кг! А если учесть, что максимально допустимая нагрузка составляет 62 кг, то коэффициент безопасности равен 7. Это одно из самых надежных креплений в газобетоне среди уже протестированных. Не зря в видео к этому дюбелю мы авансом поставили ему приставку «ТОП», это бомба!

8. TOX APOLLO VLF – это уникальный дюбель с металлическим наконечником, разработка немецких инженеров. Внешний диаметр – 8 мм, длина – 100 мм. Шуруп идет в комплекте. В пористом бетоне он делает подрезку и формирует узелок, за счет чего и фиксируется.

• Результаты 3-х тестов: 298 / 372 / 339 кг.
• Средняя разрушающая нагрузка: 336 кг.

По результатам испытаний видим, что дюбель APOLLO VLF, несмотря на внешний диаметр 8 мм, показывает высокую нагрузку на срез. Здесь стоит уточнить – почему первый тест показал меньший результат? Возможно из-за того, что нам не сразу было понятно, в какой момент останавливаться при закручивании. Во второй раз делаешь это более уверенно. Высокие значения удержания удалось получить после 6 оборотов.

9. Последний в списке на испытание – саморез по газобетону 8х100 мм DOMAX (DMX) , позволяющий осуществлять быстрый монтаж без предварительного сверления и закладки дюбеля.

• Результаты 3-х тестов: 58 / 54,5 / 69,5 кг.
• Средняя разрушающая нагрузка: 61 кг.

Этот крепеж показал самую низкую удерживающую способность. Пиковая нагрузка, при которой начинается разрушение, составляет в среднем всего 61 кг. Это самый слабый крепеж для газобетона, способный держать лишь очень легкие предметы типа настенных часов и рамочек с фотографиями.

Результаты испытаний на вырывание

Во второй части мы нагружали крепеж на вырыв (усилие, действующее вдоль оси крепежа, закрепленного в газобетоне плотностью 500 кг/мм³). Для этого мы использовали другой адаптер, который посредством скобы крепится к весам. Каждый тип крепежного изделия мы также протестировали трижды и рассчитали среднее значение.

• SORMAT KBT 6: 157 кг – высокий результат, но на 20% ниже, чем в тесте на срез.
• SORMAT KBTM 6: 133 кг – это только половина от его нагрузки на срез.
• FISCHER GB 10: 178 кг, что составляет 55% от предела на срез.
• ПБ 10 (Китай): 138 кг, то есть также около половины от нагрузки на срез.
• Дюбель металлический по газобетону: 45 кг – это лишь пятая часть от теста на срез.
• TOX ГБ: 223 кг – это 80% от предела на срез, и он пока лидирует по соотношению показателей вырыв/срез.
• FISCHER FPX М8: 220 кг, то есть показывает половину от нагрузки на срез.
• TOX APOLLO VLF: 129 кг – это в 2,5 раза меньше, чем при поперечной нагрузке.

Саморезы по газобетону DOMAX провалили тест на вырыв, показав при второй попытке всего 6 кг, после чего не было смысла проводить испытания в третий раз. Посмотрите на видео, как он ведет себя на втором тесте – он просто вылез вместе со срезом газобетона, за который держался.

Заключение по результатам испытаний

По результатам двух тестов первое место в номинациях «Самый мощный дюбель» и «Самый дорогой дюбель», бесспорно, принадлежит FISCHER FPX с его инновационным принципом расклинивания, как одной из самых передовых разработок в современном крепеже. Цена не то чтобы кусается, она грызёт как злая собака, но когда дело касается надежности и безопасности, ему нет равных.

В номинации «Самый стабильный дюбель» первое место можно разделить между TOX GB и SORMAT KBT за их среднюю цену и стабильные результаты по разным типам нагрузок.

В номинации «Самый бюджетный дюбель» побеждает дюбель ПБ китайского производства, показав 22 кг максимальной нагрузки за 1 рубль. А самым дорогим дюбелем на кг нагрузки оказался не FPX, а SORMAT KBTM.

Что касается сравнения FISCHER GB с дюбелем ПБ, мы не знаем как поведет себя дешевый пластик через 10 лет, в то время как фирменный аналог изготовлен из нейлона, который со временем не потеряет своих свойств.

В номинации «Худшее решение» побеждает саморез по газобетону DOMAX.

Надеемся, что проведенные испытания помогут вам сделать правильный выбор. И помните: «Зачем гадать, если можно испытать», — девиз лаборатории «Крепком». Кидайте идеи тестов в комментарии.
