Дымоход в стене из газобетона: можно ли строить, постройка своими руками

11.05.2023
/
By alexxlab
/
0 Comment

можно ли строить, постройка своими руками

Содержание

  1. Что такое дымоход и для чего он нужен
  2. Можно ли использовать газобетон для строительства камина и дымохода
    1. Когда газоблок можно использовать для дымохода
    2. Выбираем материалы
    3. Чертеж и схемы кладки
    4. Расчет размеров
  3. Как защитить дымоход из газобетона от внешних воздействий

Камин в доме — мечта многих домовладельцев. О строительстве камина лучше подумать еще на стадии проектирования. Встроить камин в готовый и эксплуатируемый дом возможно, но дороже, сложнее, плюс стройка, когда уже дом эксплуатируется дом, добавляет шума, пыли и других неудобств. При постройке дома из газобетонных блоков камин и дымоход к нему сделать совсем не сложно, но как и при любых строительно-монтажных работах требуется знание особенностей технологии монтажа. В результате вы получите отлично функционирующий камин, который прослужит не один десяток лет, будет дарить тепло и комфорт.

Дымоход в доме из газобетона — конструктивный элемент отопительной системы, обеспечивающий правильное функционирование печи и/или камина. Главная задача дымохода — эффективное отведение продуктов сгорания из помещения на улицу.

Проектирование и монтаж дымоход для камина в доме из газобетона регламентирует СНиП III-Г.11-62 и другими регламентирующими документами. Нормативный документ устанавливает следующие требования к системам дымоудаления:

  1. Минимальная длина дымохода — 5 м.
  2. Сечение трубы — определяется путем расчета.
  3. Для каждого камина, печи или котла требуется отдельный канал.
  4. Скорость проточного воздуха внутри канала — 15-20 м/сек.
  5. Максимальное количество поворотов канала — 3.

В зависимости от конструкции и времени строительства дымоход для камина в доме из газобетона может быть:

  1. Внутренним. Устраивается внутри стены из газоблоков, проходит через все перекрытия. Выполняется на этапе строительства дома при возведении «коробки».
  2. Наружным. Дымоотводящий канал, кроме начального участка, располагается вне дома параллельно одной из несущих стен. Такой способ устройства дымохода используется тогда, когда владельцы уже жилого дома решили сделать камин.

Дымоудаляющие каналы в доме из газобетонных блоков могут быть разной высоты, конфигурации, сечения. Но для всех конструкций действуют три основных требования: огнеупорность, создание нормальной тяги, препятствие образованию или попаданию влаги внутрь дымохода.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115м²

Подробнее

Газобетон — негорючий, но не огнеупорный материал, поэтому его использование для устройства каминов и дымоходов ограничено и имеет свои нюансы. Нельзя использовать газоблоки для кладки каминной топки и дымоотводящего канала. Зато газобетон, благодаря своей огнестойкости и теплопроводности, отлично подходит для кладки боковых стенок камина, для монтажа короба. В этом случае

газобетонные блоки могут заменить традиционный керамический кирпич, и даже имеют в сравнении с ним ряд преимуществ:

  • высокая теплопроводность — камин будет отдавать в помещение максимум тепла;
  • простота кладки — газоблок укладывается значительно быстрее и проще кирпича;
  • низкая цена — 1 м³ газобетонных блоков обходится дешевле кирпича на 30%.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Газобетонные

блоки легко режутся, поэтому камин может иметь любую форму, чего трудно достичь при использовании керамического кирпича.

Почему нельзя использовать стандартные газобетонные блоки D300-D600 для кладки дымохода? Причин несколько:

  1. Коэффициент теплового расширения при температуре +400°С и выше у газобетона в 1.6 раз больше, чем у кирпича. Перепад температур будет разрушать структуру газоблока, что приведет к снижению прочности, образованию трещин, пропуску дыма в помещение.
  2. Влажностная усадка более 5%. При резком подъеме температуры, а такое неизбежно при растапливании камина, усадка блоков достигает 5%. В результате в кладке увеличиваются швы, она теряет прочность, разрушается.

Выполняется кладка короба из стандартных блоков, а затем в готовый канал устанавливается сэндвич-труба либо стальная, либо комбинированная сталь-шамотная керамика (например, Керастар производства Шидель).

Основное требования к дымоходу в стене из газобетона — пожарная безопасность. Для ее обеспечения нужно правильно выбрать материал и рассчитать сечение дымоудаляющего канала. Пошаговая инструкция по устройству эффективного и безопасного дымохода из кирпича для камина в доме из газобетона:

Дымоходы из кирпича – это устаревшая, дорогая и неэффективная технология. И в доме из газобетона лучше не экспериментировать и не строить по такой сомнительной технологии. У кирпичного дымохода одни недостатки. Никаких преимуществ нет, и нет никаких условий и причин (ни качественных, ни экономических) и условий, когда их использование оправдано.

Только для справки приведу данные по видам кирпича для каминных дымоходов, которые раньше использовались:

  1. ШКУ — шамотный огнеупорный. Выдерживает перепады температур от -50°С до +900°С. Это лучший выбор для домов, расположенных в северных регионах России.
  2. ША или ШБ — шамотный с классом огнеупорности А или Б. Выдерживает температуру до +1400°С.
  3. М — красный кирпич марок М75…М200. Также подходит для возведения дымоходов, выдерживает температуру до +500°С.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Кладка выполнялась не на обычный цементно-песчаный раствор, а на песчано-глиняный. Глина имеет коэффициент линейного расширения, который максимально близок к параметрам керамического кирпича. Соотношение глины к песку — 1:3 или 1:4 в зависимости от ее химического состава. Для упрощения кладочных работ можно использовать специальный клей для каминов. Герметики, применяемые для обработки швов и крепления гидроизоляции, теплоизоляции должны иметь рабочую температуру не менее +500°С. Главное, при кладочных работах не допустить попадания дождевой воды и размывания песчано-глиняного раствора.

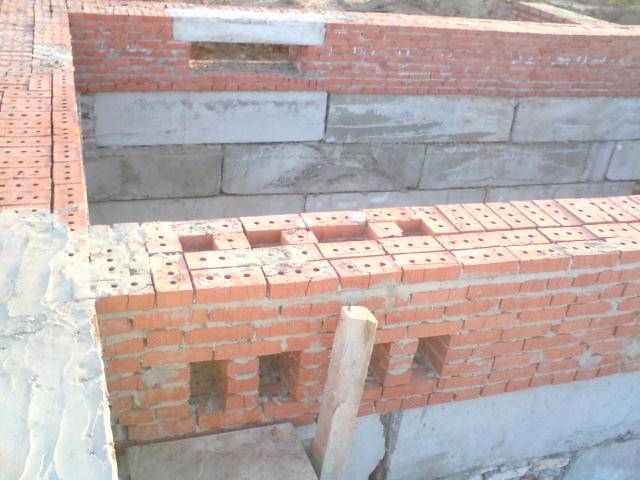

Дымоход в доме из газобетона может располагаться в любой из несущих стен. При этом необходимо соблюдать нормы пожарной безопасности:

  • между деревянными элементами кровли и дымоходом должно быть расстояние не менее 15 см;

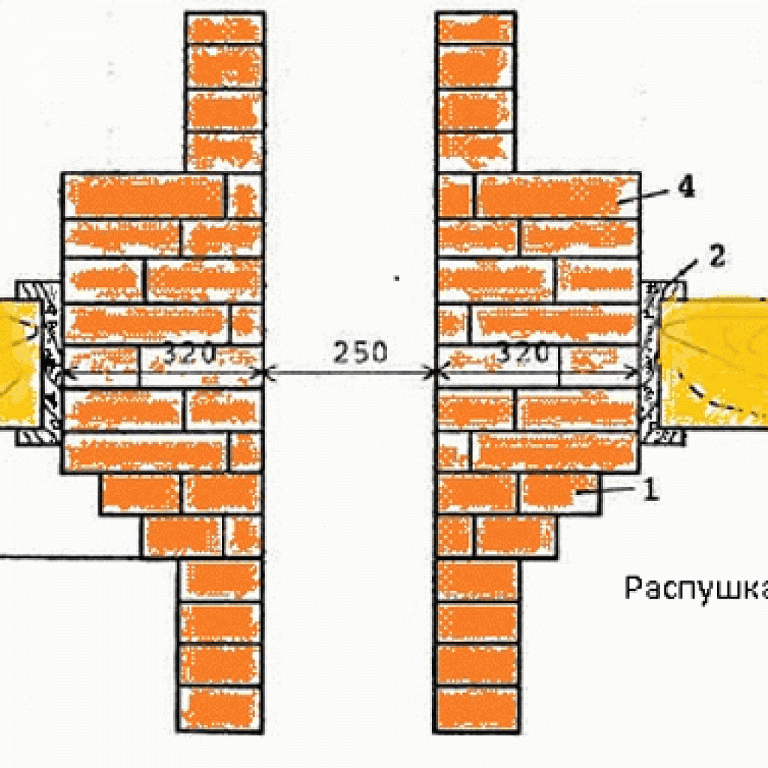

  • распушка
    (расширение в районе чердака) должна заканчиваться не менее чем за 8 см от перекрытия;
  • минимальное расстояние канала до конструкций из горючих материалов — не менее 50 см.

Самый простой способ кладки дымоотводящего канала – насадной. Первый ряд кирпичей укладывается наверх камина вокруг дымового отверстия. Далее ряды кладутся одинаково, в соответствии со схемой. При кладке распушки каждый следующий ряд выступает примерно на 2-3 см за периметр предыдущего.

Кладка начинается снизу вверх: от камина, через перекрытия, на крышу.

Высота

дымоходной трубы выбирается с таким расчетом, чтобы она возвышалась над коньком крыши не менее чем на 0,5 м. При этом не стоит забывать, что по СНиП III-Г.11-62 протяженность дымохода должна быть не менее 5 м.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150м²

Подробнее

Сечение дымоотводящего канала зависит от размера и тепловой мощности камина:

  • менее 3,5 кВт — 140 х 140 мм;
  • от 3,5 до 5 кВт — 140 х 200 мм;
  • более 5 кВт — 200 х 250 мм.

Мощность каминной топки можно посмотреть в проектной документации. Толщина стенок дымохода составляет 120-140 мм.

Еще раз повторюсь. Данная информация приведена для справки и при современном строительстве используют более дешевые, но эффективные материалы – сэндвич-трубы (стальные, керамические) и трехслойные системы керамзитобетон-утеплитель-шамотный сердечник (по типу Schiedel).

Дымоход внутри газобетонной стены не нуждается в утеплении.

Только в случае, если дымоход проходит рядом с пожароопасными конструкциями – мебель корпусная, деревянные элементы отделки или стропильной системы, то в качестве противопожарных рассечек используются негорючие утеплители: минеральная или каменная вата, базальтоволокно. Нельзя использовать для теплоизоляции дымохода синтетические утеплители на основе пенопласта, полистирола, полиуретана.

Для защиты дымоходного канала на крыше от осадков и птиц используются различной формы колпаки, например, в форме шапки для Наполеона или в виде небольшой четырехскатной крыши. Пространство между выходом дымоходной труби и колпаком необходимо защитить сеткой. Если этого не сделать в этом месте могут свить гнездо птицы и при очередном включении камина случится пожар из-за подгоревшей яичницы или цыплят-табака. Мы в качестве колпаков используем современное решение – колпаки-жалюзи, которые выглядят эстетично и уже имеют защиту от птиц.

Автор статьи — строитель, начинающий автор
Виталий Кудряшов

Публикаций у автора
273

Задать вопрос

Задать вопрос эксперту

Email

Вопрос

* — Поля, обязательные для заполнения

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply.

Дымоход для камина в доме из газобетона: особенности монтажа

Основное требование, от которого зависит работа дымоотводов в принципе – термоизоляция стенок шахты. Когда трасса на всем своем продолжении находится в тепле, раскаленные газы, поднимаясь, усиливают тягу. Легкий ячеистый керамзитобетон как нельзя лучше подходит для создания вентиляционных и дымовых каналов: этот камень легко режется и к тому же обладает отличными теплоизоляционными свойствами. Дымоход в стене из газобетона удобно монтировать: его можно провести как внутри кладки – по вертикали, так и сквозь нее – когда нужно установить горизонтальный вывод к наружной трубе.

Газобетон практичный материал. Используя его, можно упростить себе жизнь. К примеру, на первом этапе возведения домовой коробки есть резон отказаться от сооружения камина. Это не предмет первой необходимости, а, скорее, дорогой аксессуар элитных гостиных, который имеет все признаки культового очага. При желании, его можно сконструировать попозже – уже в процессе эксплуатации особняка, когда финансовая нагрузка, связанная со строительством, уменьшится.

Содержание

  1. Виды каминных дымоходов
  2. Нужен ли в газобетонном доме дымоход из кирпича
  3. Преимущества и недостатки дымоходов из газобетонных блоков
  4. Особенности монтажа модульных стальных дымоходов
  5. Калькулятор дома из газобетона

Виды каминных дымоходов

Существуют различные классификации дымоходных шахт.

  1. По виду материалов. Различают кирпичные, стальные, керамические.
  2. По выбору основания для монтажа. Существуют коренные и надстроенные. Коренные – те, что стоят на самостоятельном, независимом фундаменте. Насаднные – консольного типа, опираются на очаг.
  3. По месту проведения: внутренние и наружные конструкции.
  4. По сложности конструкции – простые и гильзованные. Ко второму типу относятся дымоходы с внутренними вставками. Гильзы бывают различными и устанавливаются для разных целей. Одни вкладыши обеспечивают заданный уровень термоизоляции, другие позволяют защитить поверхность шахты от воздействия вредных газов.

Дом из бруса

23.42%

Дом из кирпича

17.49%

Бревенчатый дом

13.58%

Дом из газобетонных блоков

19.99%

Дом по канадской технологии

10.84%

Дом из оцилиндрованного бревна

3.43%

Монолитный дом

3.98%

Дом из пеноблоков

3.98%

Дом из сип-панелей

3.27%

Проголосовало: 3791

Существуют многослойные дымоходы. В таких моделях соединены несколько видов защит. Эти изделия называются коаксиальными.

Достоинства и недостатки различных типов дымоходов для каминов, а также особенности их эксплуатации в газобетонном доме разберем ниже.

Нужен ли в газобетонном доме дымоход из кирпича

При строительстве газобетонного дома чаще всего возникает дилемма: из какого материала сооружать камин и дымоход к нему. Традиционно, на протяжении сотен лет, для строительства подобных очагов применяется кирпич.

Однако такой камин тяжел. Вес его вместе с трубой может достигать 4–5 тонн. Для такого очага нужен прочный независимый фундамент. Дымоход из кирпича должен быть коренным, т.е. также опираться на отдельный фундамент. Если дом с подвалом, а очаг планируется устанавливать на первом этаже, то потребуется усиливать перекрытие первого этажа: даже бетонные плиты могут не выдержать столь мощную нагрузку.

Еще одна проблема, которая возникает при возведении кирпичной дымовой трубы – качество материалов: самого камня и кладочного раствора.

Внутренняя поверхность дымового канала должна выдерживать:

  • многократные перепады температуры в диапазоне порядка 500о С,
  • воздействие ионизованных кислотно-водных растворов,
  • коррозионную нагрузку.

Как сделать вентиляцию в доме из газобетона

Подробнее

Внешняя сторона подвергается температурному воздействию и постоянной инфильтрации, которая вызвана повышенным разрежением воздуха внутри канала.

Стенки дымохода при этом на протяжении десятков лет должны сохранять несущую и теплоизоляционную способность. Далеко не каждый современный материал способен функционировать в таких условиях.

Виталий Кудряшов

Строитель
Автор портала full-houses.ru

Задать вопрос

Сегодня распространен поризованный кирпич. Для дымовой трубы он не годится: согласно требований СП требуется керамический полнотелый красный кирпич высшей категории.

Кладочные растворы также могут оказаться фактором риска. Цементные смеси обладают высокой воздушной проницаемостью, которая провоцирует постоянное увлажнение дымовой трубы.

Существует и третья возможная проблема. Связана она с профилем сечения дымовой шахты. Оказывается, в круглой трубе тяга лучше, чем в квадратной или прямоугольной.

Современные печники знают об этих нюансах. Как итог, вам порекомендуют загильзовать канал – поместить внутрь кирпичной трубы специализированную нержавеющую или керамическую вкладку. Такие дымовые каналы уже на протяжении десятков лет являются рыночным продуктом.

Но и труба, выложенная из газоблоков, снабженная гильзой, также обладает отличными характеристиками, которые во много превосходят привычный старый кирпич.

Здесь возникает резонный вопрос: зачем же тратить дополнительные усилия на строительство кирпичной дымовой шахты, которая в конце концов окажется не лучше газобетонной?

Газобетонные блоки, кроме признанных достоинств – удобства монтажа, технологичности и экономичности, имеют и известные проблемы. Это гигроскопичность и пористость.

Поверхность дымовых шахт может не удовлетворять параметрам, изложенным в

в ряде СНиП. Согласно требованиям материал для дымоходов должен обладать свойствами:

  • наличие гладких стенок;
  • плотная структура;
  • стойкость к перепадам температур;
  • устойчивость к влаге.

Почти все перечисленные характеристики газобетона вызывают сомнения. Все, кроме термостойкости. По этому показателю, а также по теплоизоляционный способности газобетонные блоки дадут фору любому строительному материалу.

Однако все недостатки легко исправить: следует лишь защитить внутреннюю поверхность дымоходной шахты гильзой-вкладышем. Для этой цели подойдет стальной коаксиальный дымоход.

Внешне это изделие похоже на многослойный расстегай или сэндвич: наружная оболочка сделана из оцинковки и внутренняя – нержавеющая. Между ними – жаропрочная прокладка толщиной от 50 мм. Конструкция модульная, в ней присутствуют разные элемнты:

  • накопители для конденсата;
  • блоки для ревизии;
  • звенья с вентиляционными решетками;
  • трубы для сборки шахты.

Существует четыре бюджетных возможности соорудить эффективный дымоход для камина в доме из газобетона.

  • сверлить блоки с помощью фрезы или перовой насадки;
  • монтировать из специальных модулей с готовыми отверстиями;
  • выкладывать из элементов для перегородок.
  • вырезать в кладке штробу.

Особенности монтажа модульных стальных дымоходов

Конструкция и технология монтажа каминного дымохода и самого очага зависят от того, когда вы строите камин:

  • камин включен в проект и строится вместе с возведением дома;
  • камин создается «с нуля» после завершения кладочных работ или еще позже – при эксплуатации дома.

В первом случае есть возможность возвести кирпичный или даже каменный камин – точную копию настоящего английского очага. Этот способ подходит владельцам кирпичных особняков, ценящих апробированные веками технологии. Однако следует заметить, что одного камина для отопления такого здания не хватит. Кирпич теплоемок. Чтобы зимой в помещении было тепло, следует прогреть стены полностью. С подобной задачей способно справиться только полноценное печное или паровое отопление.

Газобетон – теплоизоляционный материал. Стены из него способны удерживать тепло, накопленное внутри помещения. Поэтому и затраты на отопление в таком доме меньше. Каминное отопление будет вполне эффективным.

Однако в здании из газобетона целесообразно устанавливать не кирпичный очаг, а комбинированный. Топка такого камина выполнена из чугуна, а декоративная кладка – из кирпича или тех же газоблоков.

Дымовую трубу можно использовать стальную. Технология отработана:

— нижнюю часть трубы — ту, которая примыкает к очагу, обкладывают газоблоками. Основная трасса прокладывается внутри газобетонных стен. Весь очаг легко стилизовать под настоящий английский камин.

У стальной коаксиальной трубы есть еще одно преимущество – эффективная теплоизоляция стенок. Дымовая шахта, выполненная из утепленной нержавейки, не нуждается в дополнительном укрытии. Трассу такого дымоотводящего канала можно провести вне здания. Уличный дымоход дает возможность значительно упростить монтаж и позволяет в десятки раз снизить стоимость работ

Достоинство способа очевидно: построить такой камин с дымоходом можно в любой момент – хоть через десять лет после завершения основного строительства. Специалисту утверждают: эту работу можно сделать и самостоятельно.
