Дома из газобетона какая должна быть толщина стены: Толщина стен дома из газобетона — газосиликата

Толщина стен дома из газобетона — газосиликата

РЕКЛАМА

Другие статьи на эту тему:

⇒ Чем хорош газобетон. Плюсы и минусы
⇒ Кладка стен из газобетонных и газосиликатных блоков
⇒ Внутренняя отделка стен дома из газобетона, газосиликата
⇒ Наружная отделка стен дома из газобетонных, газосиликатных блоков

Толщина стен из газобетонных, газосиликатных блоков

Толщина однослойных стен частного дома должна назначаться, исходя из необходимости обеспечить:

• • Механическую прочность, несущую способность стен.
  • Тепловую защиту помещений.
  • Энергосбережение в доме.

В малоэтажном строительстве для стен из газобетона и газосиликата, как правило, определяющим является последний показатель.

РЕКЛАМА

Для обеспечения механической прочности стен частного дома в большинстве случаев достаточно выбрать толщину стен из газобетона, газосиликата 200-250 мм.

Для того, чтобы защитить дом зимой от стужи и обеспечить в комнатах тепловой комфорт,

Для тепловой защиты дома, наружная стена должна обладать определенной величиной сопротивления теплопередаче. Например, для климатических условий района г. Барнаул сопротивление теплопередаче теплового комфорта R_reg.comf  =1,7 м²*^оС/Вт.   С таким сопротивлением теплопередаче, стены будут обеспечивать тепловой комфорт в доме. То есть температура поверхности наружной стены будет ниже температуры воздуха в помещении не более 4

мм.

В целях энергосбережения сопротивление теплопередаче стен должно быть в разы больше. СНиП предлагают обеспечить сопротивление теплопередаче стены в пределах нормируемого диапазона, от R

Подробнее о нормах тепловой защиты стен дома  можно прочитать в статье «Расходы на отопление и сопротивление теплопередаче…».

В таблице, Рис.

Скачать таблицу, файл Excel (.xlsx, 103 kB)

В таблице для каждого региона рассчитаны следующие показатели, Рис.1.:

• • Градусосутки отопительного периода, ГСОП — D_d.
  • Сопротивление теплопередаче стены в соответствии с требованиями строительных правил. Указаны максимальное (R_reg.max) и минимальное (R_reg.min) региональные значения.
  • Сопротивление теплопередаче стены (R_reg.comf), при котором будут обеспечены комфортные санитарно-гигиенические условия в жилых помещениях дома, когда перепад температуры  воздуха помещения и стены не более 4 ^оС.
  • Толщины стен из газобетонных блоков, которые обеспечивают региональное сопротивление теплопередаче. Толщина рассчитана для стен из блоков разной плотности, с кладкой на клее и на цементно-песчаном растворе.

В следующей таблице приведены нормы удельного расхода тепловой энергии на отопление малоэтажных жилых домов, одноквартирных отдельно стоящих и блокированных (за отопительный период),

Примечание. Требуемое удельное энергопотребление установлено из расчета высоты помещений жилых зданий — 3 м. Для конкретного проекта допускается пересчитывать нормативные величины, представленные в таблице, на другие.

Максимальное (R_reg.max) сопротивление теплопередаче соответствует требованиям строительных норм по энергосбережению.

Минимальное (R_reg.min) — минимально допустимое сопротивление теплопередаче по условиям энергосбережения:

R_{reg. min}

Строительные правила допускают снижение сопротивления теплопередаче стен до значения R_reg.min при условии, что удельный расход тепловой энергии не будет выше указанного в таблице. Добиться этого можно за счет сверх нормативного утепления других ограждающих конструкций: перекрытий, окон, дверей, а также в результате снижения потерь тепла с вентиляцией.

Сопротивление теплопередаче стены R_reg.comf — соответствует только требованиям санитарно — гигиенических правил. Внутренняя поверхность наружной стены, с сопротивлением теплопередаче равным или больше чем

Задача выбора толщины стены из газобетонных блоков сводится к следующему алгоритму:

• • Выбирают толщину стены в диапазоне размеров между E_min и  E_max исходя из конструктивных соображений — стандартного размера блоков и способов их укладки в стену.
  • Добиваются удельного расхода энергии на отопление, соответствующего требованиям СНиП. Способы влияния на удельный расход энергии описаны в вышеуказанной статье.

Например, в таблице для стены с кладкой на клей блоков плотностью D=500 в Барнауле находим E_max=0,51 м. и E_min=0,31 м. Выбираем из конструктивных соображений для стены дома газобетонный блок одного из производителей стандартной ширины 375 мм. Предусматриваем кладку из блоков толщиной 375

Выбранная в примере толщина стены не будет обеспечивать требуемую нормами величину сопротивления теплопередачи. Теплопотери через стены дома будут выше нормативных. Но утепление стен стоит не дешево. Дешевле, например, цена работ по утеплению перекрытий.

Для того, чтобы общие теплопотери дома остались в пределах требований строительных норм, а стоимость строительства дома сократилась, выгодно стену не утеплять, а увеличить сопротивление теплопередаче  других конструкций здания.

Далее производят расчет удельного расхода энергии на отопление.

Определяют, что выгоднее, например, увеличить толщину стены, укладывая блоки в два слоя, или на однослойную стену закрепить второй слой утеплителя, или увеличить толщину утеплителя чердачного и цокольного перекрытий, или сократить площадь остекления и установить многокамерные энергосберегающие стеклопакеты?

А может быть, стоит согласиться с повышенным удельным расходом энергии на отопление, если топливо дешевое? Выполнение нормы по показателю расхода энергии для частного застройщика не является обязательным.

Толщина газобетонных стен дачного дома

Если задача энергосбережения не стоит, например, дачный дом для сезонного проживания с весны по осень и для редких наездов зимой на выходные, следует выбрать толщину стен,   обеспечивающую только комфортные санитарно-гигиенические условия — E_comf.

Например, по таблице в Барнауле такая же стена, с кладкой на клей газобетонных — газосиликатных блоков плотностью D=500, для обеспечения в доме комфортных условий должна иметь толщину не менее E_comf = 0,23 м.

Надо ли утеплять стены из газобетона?

В последнее десятилетие широкое распространение получила идея, что стены любого дома надо бы «утеплить». То есть — сначала построить стены, а потом, дополнительно, чем-нибудь их еще и дополнить, для «теплоизоляции».

Идея о необходимости максимального «доутепления» стен ошибочна. В целях энергосбережения часто проще и дешевле утеплить «по максимуму» другие конструкции — утепление стен очень дорогая затея. К тому же, через стены теряется только 20-30% тепла в доме.

Удачное сочетание свойств газобетона – достаточная прочность и низкая теплопроводность, а также  приемлемая стоимость, делают его лучшим материалом для устройства однослойной, однородной по толщине, долговечной и экологичной каменной стены.

Применять газобетон в качестве конструкционного материала в двухслойных стенах с утеплителем, как правило, не выгодно.

Для двухслойных стен с утеплителем можно подобрать конструкционные материалы и утеплители с лучшими технико-экономическими показателями, чем у газобетона.

Преимущества однослойных наружных стен

Особенно в районах с мягкой зимой

По сравнению с двух- трехслойными стенами, однослойная конструкция наружной стены имеет следующие преимущества:

• Общая стоимость сооружения дома с однослойными наружными газобетонными — газосиликатными стенами толщиной кладки до 40 см, по крайней мере, не превышает стоимости строительства двухслойной, и меньше чем трехслойной стен. Такие стены позволяют обеспечить высокие потребительские свойства жилища, и в то же время снизить стоимость строительства в районах с менее суровой зимой.
• Однородная конструкция однослойной каменной стены обеспечивает большую долговечность, экологичность, лучшую устойчивость к механическим, огневым и климатическим воздействиям. В толще однослойной стены отсутствуют менее долговечные и не устойчивые к воздействиям утеплители и полимерные пленки, нет вентилируемых зазоров, отсутствует риск накопления влаги на границе слоев, не требуется защита от грызунов.
• Согласно СТО 00044807-001-06 у зданий до 5-ти этажей с наружными стенами из газобетонных блоков автоклавного твердения прогнозируемая долговечность 100 лет, продолжительность эксплуатации до первого капитального ремонта — 55 лет. Для сравнения, продолжительность эффективной эксплуатации зданий, утепленных минераловатными или полистирольными плитами, до первого капитального ремонта составляет 25-35 лет. В этот срок требуется полная замена утеплителя.
• Однослойная стена наименее подвержена риску случайного или сознательного повреждения.
• Однослойная стена является залогом отсутствия скрытых дефектов: в ней невозможно плохо разместить утеплитель, поскольку утеплителем является сам кладочный материал; в ней невозможно плохо выполнить пароизоляцию, поскольку пароизоляция ей не нужна; стена целиком у вас перед глазами и вам не надо беспокоиться о состоянии скрытого в ее недрах пенопласта или минваты — в стене не скрыто ничего.
• Отделка фасада однослойной стены дешевле и долговечней, чем отделка стен по утеплителю.
• Кладка однослойной стены выполняется быстрее, так как ведется из крупноформатных блоков и не требует дополнительных работ по утеплению стены.
• Для кладки однослойных стен, как правило, используются блоки с пазо-гребневой боковой поверхностью, что позволяет не заполнять вертикальные швы кладки раствором. В результате расход кладочного раствора снижается на 30-40%.

Газобетон в Вашем городе

Еще Статьи на эту тему:

⇒ Чем хорош газобетон. Плюсы и минусы
⇒ Кладка стен из газобетонных и газосиликатных блоков
⇒ Внутренняя отделка стен дома из газобетона, газосиликата
⇒ Наружная отделка стен дома из газобетонных, газосиликатных блоков

Выбор толщины стен из газобетона

Выбор толщины стен и перегородок из газобетона является одним из ключевых моментов при строительстве загородного дома.

Для начала перечислим основные пункты, на которые стоит обратить внимание при выборе толщины стен из газобетона, а в конце подведем итоги и дадим полезные рекомендации:

Поэтому при выборе толщины наружных стен из газобетона стоит учесть тот факт, что помимо собственного веса наружным стенам и некоторым из внутренних перегородок придется также нести дополнительные нагрузки от вышележащих конструкций дома.

К ним относятся перекрытия между первым и вторым этажами, покрытие второго этажа, а также нести тяжесть всей стропильной системы и кровли.

Потому такие стены — труженики и называются несущими.

Все прочие стены и перегородки из газобетона в вашем доме называются самонесущими, поскольку несут нагрузку исключительно от своего собственного веса.

«Наружные стены должны держать тепло

Означает, что Вы должны тратить тепловую энергию и, как следствие, Ваши деньги на обогрев исключительно внутреннего пространства дома, а не отапливать улицу.

Для этого толщина наружных стен из газобетона должна удовлетворять нормативным теплотехническим требованиям, предъявляемым для региона строительства.

«Хорошая звукоизоляция — это хорошо!

Данный параметр особенно важен для выбора толщины внутренних перегородок из газобетона.

Зачастую все внимание уделяется наружным и внутренним несущим стенам, а для межкомнатных перегородок выбираются либо самые тонкие блоки, либо и вовсе, ради экономии, устраиваются гипсокартонные сооружения.

Да, несущие стены из газобетона это важно, конструктив и всякое такое, но!! Вам же жить в этом доме!

Так зачем ради незначительной разовой экономии лишать себя таких приятных мелочей, как: не слышать лишних звуков из туалета; не думать, что за стеной могут проснуться дети от включенного телевизора, да и мало ли еще чего.

А всего-то нужно выбрать для внутренних перегородок из газобетона блок, толщиной, к примеру, 200мм.

Можно возразить: Толстые перегородки съедают площадь дома. Но, друзья, вы строите себе дом!

Мало площади – расширьте немного фундамент, это пустяковое разовое вмешательство в проект. А вот приятные мелочи – это на всю жизнь.

«Теплотехнический расчет стен из газобетона

Идеальным решение при выборе толщины стен и перегородок из газобетона будет для вас заказать Теплотехнический расчет ограждающих конструкций.

Если Вы уже приобрели проект своего будущего дома, то обратите внимание на то, чтобы данный расчет в нем присутствовал.

Если вдруг его в проекте не окажется – смело требуйте его у проектировщиков, поскольку он является обязательным при разработке конструктивной части проекта дома.

Если вы строите свой дом без разработанного проекта — не стоит беспокоиться! Теплотехнический расчет ограждающих конструкций из газобетона вам сделают в любой проектной организации.

И для этого даже не придется заказывать полностью проект дома. Достаточно будет назвать основные размеры дома (толщину и высоту), вид отделки наружных и внутренних несущих стен из газобетона, тип перекрытий и вид выбранной Вами кровли.

Результатом этой не хитрой работы будет являться Отчет, в котором Вам будут даны подробные рекомендации по конструктивно-необходимому выбору толщины стен и перегородок из газобетона.

«Рекомендации по выбору толщины стен из газобетона

Если же вам по ряду причин некогда или неудобно заказывать теплотехнический расчет, тогда вам стоит знать следующие рекомендации:

В тех климатических условиях, в которых раскинулся славный город Санкт-Петербург и окружающая его Ленинградская область рекомендуемая толщина наружных стен из газобетона без дополнительного утепления составляет 375мм.

Блок из газобетона с такой толщиной не требует дополнительного утепления и выдерживает любые, даже самые тяжелые типы перекрытий и кровли, включая кровлю из натуральной керамической черепицы.

Наружную стену из газобетона с толщиной блока 300мм рекомендуется утеплять с наружной или внутренней стороны любым типом утеплителя, толщиной 50мм.

Наружную стену из газобетона с толщиной блока 250мм рекомендуется покрывать слоем утеплителя, толщиной не менее 100мм. Можно разделить толщину утеплителя и сделать 50мм с наружной стороны стены и 50мм с внутренней.

Наружную стену из газобетона с толщиной блока 200мм производители рекомендуют утеплять слоем, не менее 150 мм с любой из сторон стены.

Важно! Производители не рекомендуют использовать для несущих наружных и внутренних стен из газобетона блоки, толщиной менее 200мм!

Несоблюдение данной рекомендации может повлечь за собой неприятные последствия, когда конструкция тонкой несущей стены не выдерживает нагрузки от кровли, допустим, зимой, под толстым слоем снега и попросту обрушивается.

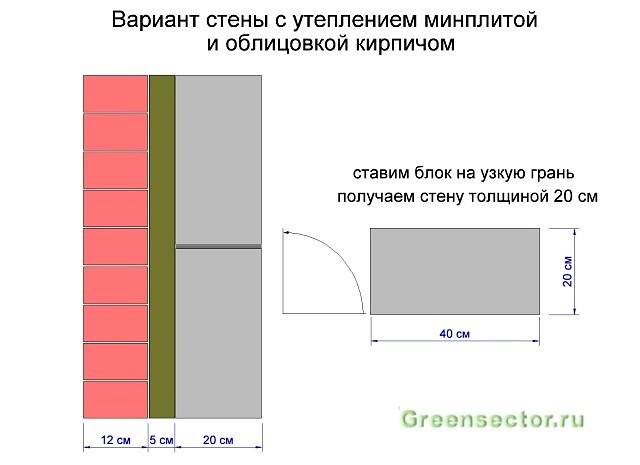

Несущие стены из минимально допустимых газобетонных блоков толщиной 200 мм рекомендуется использовать на одноэтажных постройках, гаражах, хозяйственных блоков и подобных «неответственных» сооружениях.

«Нужная заметка

Каким бы ни было Ваше решение при выборе толщины стен и перегородок из газобетона – важно помнить, что любые стены стоят на фундаменте.

И именно этому, самому важному конструктивному элементу дома предстоит долгие и долгие годы бережно держать на себе весь Ваш дом.

Кстати, забегая вперед, откроем еще одну тайну: именно на грамотном выборе фундамента можно сэкономить целую кучу Ваших денег.

Подробно о том, как важно правильно сделать выбор фундамента для дома из газобетона читайте здесь.

«Желаем Вам удачи в строительстве!

Подробную инструкцию о том, как просто и быстро купить газобетон (выбрать производителя, оформить заказ и произвести оплату) не выходя из дома у нас на проекте GAZOBETONONLINE.RU читайте в статье «Этапы оформления и обработки Вашего заказа».

ПЕРЕЙТИ В КАТАЛОГ

Толщина наружной стены: какой толщины должны быть ваши стены?

Наружные стены дома выполняют несколько жизненно важных функций. Стены ограждают конструкцию, защищают от непогоды и сводят к минимуму обмен теплом или прохладным воздухом между внутренней и внешней частью дома. Внешние стены также обеспечивают звуковой барьер от внешних шумов от транспорта, самолетов и т. д. Несущие наружные стены несут сжимающие (вертикальные) нагрузки конструкции до фундамента. В районах, подверженных стихийным бедствиям, таким как сейсмическая активность и ураганы, конструкции наружных стен должны включать системы стен сдвига, которые выдерживают боковые нагрузки (горизонтальные силы) вплоть до фундамента.

Ширина наружной стены играет важную роль в создании энергоэффективного, устойчивого к стихийным бедствиям дома с хорошим качеством внутренней среды (IEQ).

Стандартная толщина внешней стены зависит от материала каркаса и внешней отделки.

Толщина внешней стены с деревянным каркасом в дюймах

При деревянном каркасе наружных стен дома строители часто используют шпильки размером два на четыре дюйма. Однако для создания высокоэффективных и устойчивых к стихийным бедствиям наружных стен строителям необходимо увеличить размеры наружных стен с помощью стоек размером два на шесть дюймов, что увеличивает толщину наружных стен почти до 5,5 дюймов плюс обшивку 5/8 дюйма:

• Шпильки размером 2 на 6 дюймов создают более толстую стену, обеспечивая дополнительное пространство для изоляции, делая дом более энергоэффективным (R-13 по сравнению с R-20), удобным и звуконепроницаемым. Более толстые стенки также дают пространство для изоляции коллекторов, что еще больше увеличивает значение R.

• Стойки размером 2 на 6 дюймов с обшивкой улучшают общую прочность наружных стен, делая их значительно более прочными при боковых нагрузках, сопротивляясь изгибу и короблению во время землетрясений и торнадо.

•


К сожалению, каркас со стойками 2 на 6 дюймов по сравнению со стойками 2 на 4 дюйма имеет несколько недостатков: процентов к затратам на пиломатериалы проекта — серьезная проблема сегодня из-за нехватки пиломатериалов и неустойчивых и растущих затрат. Добавление дополнительной изоляции повышает энергоэффективность стены, однако рост цен на изоляцию еще больше угрожает итоговым результатам строительных проектов.

Изолированная бетонная опалубка Толщина наружной стены Жилой дом

Насколько толсты наружные стены при использовании изолирующей бетонной опалубки? Спросите эксперта.

Определение толщины надземных наружных изолированных бетонных опалубочных стен жилых домов подробно описано в строительных нормах и в технических таблицах производителей ICF. Конструкция ICF включает в себя двойной слой изолированных блоков из полистирола (EPS), уложенных по форме и размерам наружных стен. При размещении ICF стальная арматура устанавливается горизонтально и вертикально перед заливкой бетона в блоки.

Конструкция ICF позволяет производить устойчивые к стихийным бедствиям, энергоэффективные и долговечные наружные стены, которые обеспечивают превосходное качество внутренней среды (IEQ).

• Толщина бетона стены ICF обеспечивает превосходную устойчивость к стихийным бедствиям при сильных ветрах и землетрясениях.

• Толщина вспененного материала ICF обеспечивает значения R, превышающие требования энергетического кода ASHRAE/ANSI 90.1.

• Влагостойкие ICF помогают свести к минимуму рост вредной и вредной плесени.

• Бетон и изоляция обеспечивают отличное звукопоглощение.

• Наружные стены ICF обеспечивают воздухонепроницаемость и паронепроницаемость без дополнительных мембран.

Определение типичной толщины наружных стен для строительства МКФ

Толщина наружных стен жилых помещений при использовании МКФ зависит от нескольких факторов. Для стандартных внешних стен ICF требуется шесть дюймов бетона. Однако в районах, подверженных сильным ветрам, требуется бетон толщиной не менее 8 дюймов. В инженерных таблицах рассматриваются некоторые характеристики конструкции и местоположения здания при определении размера бетонного ядра и расположения арматуры.

• В конструкции надземных стен МКФ учитываются местные ветровые и сейсмические нагрузки, а также нагрузки от несущего и живого пола и кровли.

• Железобетонные стены ICF превышают стены с деревянным каркасом в качестве стен жесткости.

• На толщину стены также влияет высота стены, ее огнестойкость и звукоизоляция.

• Более толстые стены также имеют глубокие подоконники, которые усиливают освещение и придают характер интерьеру дома.

Рекомендации по проектированию толщины стен ICF

Практически все проекты домов и зданий подходят для строительства ICF.

Однако стандартная толщина наружных стен ICF составляет 12 дюймов, что уменьшает размеры комнат и сводит к минимуму площадь дома в квадратных футах. Чтобы сохранить первоначальные квадратные метры плана здания, вы должны увеличить габаритные размеры дома, что также влияет на конструкцию крыши и фундамента. Кроме того, двери и окна требуют более широких удлинителей косяков. Изменение традиционных планов строительства на строительство ICF стоит около 1000 долларов.

Средняя толщина внешней стены блоков Fox Blocks ICF помогает домовладельцам построить энергоэффективный, устойчивый к стихийным бедствиям и прочный дом с отличным IEQ: 23, требуется на 44% меньше энергии для обогрева и на 32% меньше энергии для охлаждения, чем дома с деревянным каркасом.

Толщина наружных стен дома существенно влияет на энергоэффективность дома, устойчивость к стихийным бедствиям и IEQ. Более толстые наружные стены ICF создают высокопроизводительные, долговечные, прочные, безопасные и удобные дома без каких-либо проблем, связанных с наружными стенами из деревянного каркаса размером 2 на 6 дюймов: высокая стоимость пиломатериалов, проблемы с влажностью и проблемы с применением.

Fox Blocks упрощает переход с дерева на ICF благодаря онлайн-обучению на веб-сайте интегрированного учебного центра Fox Blocks, технической документации на основном веб-сайте Resources и программе оценки материалов EstimatorPro. Наш опыт показывает, что как только строитель переходит на стеновые системы Fox Blocks ICF, простота и быстрота их установки заставляет их отказаться от обрамления наружных стен деревом.

Свяжитесь со специалистами по наружным стенам Fox Blocks сегодня для получения дополнительной информации о преимуществах ICF.

СКАЧАТЬ ЭТОТ РЕСУРС

Чтобы загрузить этот файл, пожалуйста, заполните эту форму. Не волнуйтесь, как только вы заполните его, мы больше никогда не будем запрашивать вашу информацию.

Извините, при отправке формы возникла проблема.

Правильное использование автоклавного газобетона – журнал Masonry

Июнь 2008 г.

Автоклавный газобетон

Автор Richard E.

Автоклавный газобетон (AAC) представляет собой легкий бетоноподобный материал с множеством мелких закрытых внутренних пустот. Спецификации материалов для AAC предписаны в ASTM C1386. AAC обычно весит от одной шестой до одной трети веса обычного бетона и примерно от одной шестой до одной трети его прочности. Он подходит для несущих стен и несущих стен зданий низкой и средней этажности. Его теплопроводность составляет одну шестую или меньше теплопроводности обычного бетона, что делает его энергоэффективным. Его предел огнестойкости немного выше, чем у обычного бетона той же толщины, что делает его полезным в тех случаях, когда важна огнестойкость. Из-за внутренних пустот газобетон имеет низкую звукопроницаемость, что делает его полезным с точки зрения акустики.

История газобетона

Газобетон впервые был произведен в Швеции в 1923 году. С тех пор его производство и использование распространились более чем на 40 стран на всех континентах, включая Северную Америку, Центральную и Южную Америку, Европу, Ближний Восток , Дальний Восток и Австралия. Этот обширный опыт привел к множеству тематических исследований использования в различных климатических условиях и в соответствии с различными строительными нормами.

Современное использование газобетона в Соединенных Штатах началось в 1990 году для жилых и коммерческих проектов в юго-восточных штатах. Производство простого и армированного газобетона в США началось в 1995 на юго-востоке и с тех пор распространился на другие части страны. В 1998 году была сформирована общенациональная группа производителей газобетона под названием Ассоциация производителей автоклавного газобетона (AACPA, www.aacpa.org). Положения по проектированию и строительству кладки из газобетона приведены в Кодексе и Спецификации MSJC. В состав AACPA входит один производитель в Монтеррее, Мексика, и многие технические материалы доступны на испанском языке. AAC одобрен для использования в сейсмостойких конструкциях категорий A, B и C в соответствии с Дополнением 2007 года к Международным строительным нормам и правилам, а также в других географических точках с одобрения местного строительного чиновника.

Газобетон можно использовать для изготовления неармированных блоков каменного типа, а также армированных на заводе панелей пола, кровельных панелей, стеновых панелей, перемычек, балок и других специальных форм. В этой статье рассматриваются в основном только блоки каменного типа.

Материалы, используемые в газобетоне

Материалы для газобетона различаются в зависимости от производителя и местоположения и указаны в ASTM C1386. Они включают некоторые или все из следующего: мелкий кварцевый песок; зольная пыль класса F; гидравлические цементы; кальцинированная известь; гипс; расширяющие агенты, такие как тонкоизмельченный алюминиевый порошок или паста; и вода для смешивания. Кирпичные блоки из газобетона не имеют внутреннего армирования, но могут быть усилены на строительной площадке с помощью деформированной арматуры, размещенной в вертикальных ячейках или горизонтальных связующих балках.

Как производится газобетон

Для производства газобетона песок при необходимости измельчается в шаровой мельнице до требуемой крупности и хранится вместе с другим сырьем. Затем сырье дозируется по весу и подается в смеситель. В смеситель добавляют отмеренные количества воды и расширителя и перемешивают вяжущий раствор.

Стальные формы подготовлены для приема свежего газобетона. Если должны быть изготовлены армированные панели из газобетона, стальные армирующие каркасы закрепляются внутри пресс-форм. После смешивания суспензию разливают по формам. Расширяющая добавка создает в свежей смеси небольшие мелкодисперсные пустоты, что увеличивает объем в формах примерно на 50 процентов в течение трех часов.

В течение нескольких часов после литья первоначальная гидратация вяжущих композиций в газобетонных блоках придает ему достаточную прочность, чтобы сохранять форму и выдерживать собственный вес.

После резки газобетонное изделие транспортируется в большой автоклав, где завершается процесс твердения. Автоклавирование требуется для достижения желаемых структурных свойств и стабильности размеров. Процесс занимает от восьми до 12 часов при давлении около 174 фунтов на квадратный дюйм (12 бар) и температуре около 360°F (180°С), в зависимости от марки получаемого материала. Во время автоклавирования узлы проволочной резки остаются на своих исходных позициях в блоке AAC. После автоклавирования их разделяют для упаковки.

Блоки AAC обычно укладываются на поддоны для транспортировки. Неармированные блоки обычно упаковываются в термоусадочную пленку, тогда как усиленные элементы только обвязываются, используя угловые защитные ограждения, чтобы свести к минимуму потенциальные локальные повреждения, которые могут быть вызваны обвязкой.

Классы прочности газобетона

Газобетон производится с различной плотностью и соответствующей прочностью на сжатие в соответствии с ASTM C1386. Плотность и соответствующая прочность описываются в терминах «классов прочности» (см. Таблицу 1).

ТАБЛИЦА 1 Прочность Класс Специфицированный Сжатие Прочность фунт/дюйм2 (МПа) Номинальный сухой Насыпная плотность фунт/фут3 (кг/м3) Пределы плотности фунтов/фут3 (кг/м3) ААС 2. 0 290 (2,0) 25 (400) 31 (500) 22 (350) – 28 (450) 28 (450) – 34 (550) ААС 4.0 580 (4,0) 31 (500) 37 (600) 28 (450) – 34 (550) 34 (550) – 41 (650) ААС 6.0 870 (6,0) 44 (700) 50 (800) 44 (700) 50 (800) 41 (650) – 47 (750) 47 (750) – 53 (850) 41 (650) – 47 (750) 47 (750) – 53 (850)

Типовые размеры каменных блоков AAC

Типовые размеры каменных блоков AAC (каменные блоки) показаны в таблице 2 ниже.

Типичные области применения кладки из газобетона

Кирпичная кладка из газобетона может использоваться в самых разных строительных и нестроительных работах. Например, в приложениях, используемых в проектах в Аризоне и Лас-Пальмасе, Мексика, тепловая и акустическая эффективность газобетона делает его привлекательным выбором для ограждающих конструкций зданий.

Конструкция кирпичной кладки из газобетона

Кирпичная кладка из газобетона спроектирована в соответствии с положениями Приложения A Кодекса MSJC (MSJC 2008), на которые ссылаются коды моделей в США. Расчет кладки из газобетона аналогичен расчету прочности глиняной или бетонной кладки и основан на заданной прочности на сжатие. Соответствие этой заданной прочности на сжатие проверяют испытанием на прочность на сжатие блоков из газобетона с использованием ASTM C1386, когда изготавливаются каменные элементы из газобетона. Обширное практическое руководство по проектированию кладки из газобетона содержится в 5-м издании Руководства для проектировщиков каменной кладки (MDG 2007).

Комбинации изгиба и осевой нагрузки

Кладка из газобетона рассчитана на сочетание изгиба и осевой нагрузки с использованием тех же принципов, что и для расчета прочности глиняной или бетонной кладки. Номинальная грузоподъемность рассчитана с учетом плоских сечений, растянутой стали при пределе текучести и эквивалентного прямоугольного сжатого блока.

Bond и разработка армирования

Армирование в кладке из газобетона состоит из деформированной арматуры, помещенной в залитые раствором вертикальные стержни или связующие балки и окруженной кладочным раствором. Требования к развертыванию и соединению деформированной арматуры в цементном растворе идентичны тем, которые используются для глиняной или бетонной кладки. Консервативный материал AAC не учитывается при расчете покрытия на сопротивление раскалыванию.

Ножницы и подшипники

Как и в случае глиняной или бетонной кладки, сопротивление сдвигу кладки из газобетона рассчитывается как сумма сопротивления сдвигу из-за самого газобетона и сопротивления сдвигу из-за арматуры, ориентированной параллельно направлению сдвига. Поскольку обычное армирование швов кровати вызывает локальное разрушение AAC под поперечными проволоками, Кодекс MSJC требует, чтобы учитывался только вклад сдвига связующих балок с арматурой, залитой раствором. Для предотвращения местного смятия газобетона номинальные напряжения в нем ограничивают заданной прочностью на сжатие. Когда элементы пола или крыши опираются на стены из газобетона, также возможно разрушение края стены при сдвиге. Это решается путем ограничения напряжения сдвига на потенциальных наклонных поверхностях разрушения.

Укладка элементов кирпичной кладки из газобетона

На уровне диафрагмы кирпичные стены из газобетона соединяются с полом или крышей с помощью залитой цементным раствором связующей балки, аналогично конструкции из глиняной или бетонной кладки. После укладки газобетонных блоков плоскость стены можно выровнять с помощью специально предназначенной для этого шлифовальной доски.

Электрические и сантехнические установки в газобетонном кирпиче

Электрические и сантехнические установки в кладке из газобетона размещаются в проложенных желобах. Следует соблюдать осторожность при размещении пазов, чтобы обеспечить сохранение структурной целостности элементов газобетона. Не обрезайте арматурную сталь и не уменьшайте толщину конструкции элементов газобетона, за исключением случаев, когда это разрешено проектировщиком. В вертикальных пролетных элементах газобетона горизонтальная прокладка должна быть разрешена только в областях с низкими изгибными и сжимающими напряжениями. В горизонтально расположенных элементах AAC вертикальная разводка должна быть сведена к минимуму. Когда это возможно, может быть выгодно предусмотреть специальные каналы для большого количества трубопроводов или водопровода.

Внешняя отделка для AAC

Незащищенный внешний AAC портится под воздействием циклов замораживания и оттаивания в насыщенном состоянии. Для предотвращения таких повреждений при замораживании и оттаивании, а также для повышения эстетики и стойкости газобетона к истиранию следует использовать наружную отделку. Они должны быть совместимы с базовым газобетонным блоком по тепловому расширению и модулю упругости, а также должны быть паропроницаемыми.

Доступно множество различных типов внешней отделки. Полимерно-модифицированные штукатурки, краски или отделочные системы являются наиболее распространенной наружной отделкой газобетонных блоков. Они повышают водонепроницаемость газобетона, но пропускают водяной пар. Тяжелые краски на акриловой основе, содержащие заполнители, также используются для повышения стойкости к истиранию. Как правило, нет необходимости выравнивать поверхность, а горизонтальные и вертикальные швы могут быть скошены как архитектурная особенность или могут быть заполнены.

Шпон из каменной кладки можно использовать поверх кладки из газобетона практически так же, как и поверх других материалов. Шпон крепится к стене из газобетона с помощью специальных кладочных стяжек. Пространство между газобетонным блоком и кладкой можно оставить открытым (образуя дренажную стенку) или заполнить раствором.

Если газобетонные панели используются в контакте с влажной или насыщенной почвой (например, в стенах подвала), поверхность, контактирующую с почвой, должна быть покрыта водонепроницаемым материалом или мембраной. Внутренняя поверхность должна либо оставаться без покрытия, либо покрываться паропроницаемой внутренней отделкой.

Внутренняя отделка для кирпичной кладки из газобетона

Внутренняя отделка используется для улучшения эстетики и долговечности газобетона. Они должны быть совместимы с базовым газобетонным блоком по тепловому расширению и модулю упругости, а также должны быть паропроницаемыми.

Доступны различные виды внутренней отделки. Внутренние стеновые панели AAC могут иметь тонкий слой штукатурки на минеральной основе для получения гладкой готовой поверхности. Легкая внутренняя штукатурка на основе гипса может обеспечить более толстое покрытие для выравнивания и выравнивания стен, а также в качестве основы для декоративных внутренних красок или отделки стен. Штукатурки для внутренних работ содержат связующие вещества для повышения их адгезии и гибкости, и обычно их наносят распылением или затиркой.

При нанесении на внутреннюю поверхность наружных стен из газобетона гипсокартон следует крепить с помощью обрешеточных полос, обработанных под давлением. При нанесении на внутренние стены влагостойкий гипсокартон можно наносить непосредственно на поверхность газобетона.

Для коммерческих применений, требующих высокой прочности и низких эксплуатационных расходов, часто используются покрытия на акриловой основе. Некоторые содержат заполнители для повышения стойкости к истиранию.

Когда керамическая настенная плитка должна быть уложена поверх газобетона, подготовка поверхности обычно необходима только тогда, когда поверхность газобетона требует выравнивания. В таких случаях перед укладкой керамической плитки на поверхность газобетона наносится грунтовка на основе портландцемента или гипса. После этого керамическую плитку следует приклеить к отшлифованной стене с помощью либо раствора на основе цемента, либо органического клея. Во влажных помещениях, таких как душевые, следует использовать только шпаклевку на основе портландцемента, а керамическую плитку следует укладывать только на цементный раствор с тонким отверждением.

Типовые детали конструкции для элементов из газобетона

Широкий спектр деталей конструкции для кладки из газобетона доступен на веб-сайтах отдельных производителей, доступных через веб-сайт AACPA.

Ричард Э. Клингнер является профессором гражданского строительства Университета штата Техас в Остине, где он специализируется на поведении и проектировании каменной кладки, особенно на сейсмические нагрузки.
