Свайный фундамент для дома из газобетона

Услуги

Технические особенности применения свайного фундамента для строительства дома из газобетона.

Газобетон является лучшим материалом, для строительства современных малоэтажных домов. Газобетон не горюч, не портится от времени, легок и имеет ровные боковые грани, что значительно облегчает его отделку.

Недостатки газобетона

  1. Газобетон обладает невысокой прочностью, что не позволяет использовать его для устройства несущих стен в многоэтажном строительстве.
  2. Газобетон плохо выдерживает изгибающие нагрузки, поэтому стены из газобетона требуют прочного основания, которое не должно смещаться.
  3. Газобетон нуждается в поверхностной защите в виде штукатурки или шпаклевке.

Дом из газобетона должен располагаться на твердом основании, а это значит, что для дома необходимо основание из бетона.

Основанием может служить монолитный или ленточный фундамент, а также бетонный ростверк, установленный на свайном фундаменте. Свайные фундаменты устанавливают в местах с близким залеганием грунтовых вод, благодаря чему ростверк располагается на поверхности грунта, и на него не оказывают влияние вспучивание грунтов и подземные воды.

Особенности фундамента из винтовых свай

Свайный фундамент на слабых грунтах, на грунтах с высоким содержание воды, на пучинистых и проседающих грунтах принято выполнять из винтовых свай. Винтовые сваи представляют собой стальную трубу, в нижней части которой приварена стальная полоса, выполненная в виде ленты. Свая завинчивается в грунт, и все вертикальные нагрузки начинает воспринимать стальная полоса. Несущая способность свай напрямую зависит от диаметра стальной полосы. Особенностью установки винтовых свай в слабом грунте является обязательное заглубление в твердый несущий грунт не менее чем на 300мм. Поверху сваи связываются между собой бетонным ростверком, на который в будущем будут опираться стены дома.

Вкручивая сваи, необходимо соблюдать строгую вертикальность. Выкрученную сваю завинчивать повторно в тоже отверстие недопустимо. Из-за того, что газобетон имеет небольшой вес, большинство застройщиков уверены, что фундамент можно рассчитать самостоятельно, тем не менее, это не всегда соответствует действительности. Зачастую просадка фундамента является следствием плохого предварительного расчета фундамента, выполненного с нарушениями строительных норм.

Компания «Сваисад» обладает уникальным десятилетним опытом устройства фундамента на винтовых сваях. Мы построили сотни фундаментов, которые стали основой строительства домов, пристроек, причалов и т.д. Наши цены средние в Ленинградской области и полностью соответствуют затратам, которые были понесены на строительство.

Другие статьи:

Возврат к списку

Газобетонный дом на свайном фундаменте

Что такое газобетон? Пористый камень искусственного происхождения, один из видов ячеистого бетона. В процессе изготовления участвуют такие материалы, как вода, кварцевый песок, цемент и самые разные газообразователи. С ним работать так же просто как и с древесиной. К тому же, газобетон является хорошим звукоизолятором и не пропускает влагу. Газобетон экологически безопасен. У него масса преимуществ, поэтому газобетон — отличный выбор для постройки нового здания.

Какой фундамент выбрать под дом из газобетона?

Чаще всего строители используют следующие типы фундамента для дома на газобетоне:

  • Ленточный фундамент;
  • Монолитная плита;
  • Мелкозаглубленный ленточный фундамент;
  • Свайный фундамент.

Ленточный фундамент закладывается ниже уровня промерзания грунта, но может быть не сильно заглублен. Выбор варианта зависит о параметров грунта на конкретном участке земли, а также от проекта самого дома из газобетонных блоков. Если одноэтажное здание из блоков и почвы не должно обладать высоким уровнем пучинистости, то подойдет мелкозаглубленный ленточный фундамент.

Фундамент из монолитной либо железобетонной плиты подходит под грунт с разными особенностями, вне зависимости от уровня грунтовых вод и глубины промерзания. Несмотря на то, что этот тип фундамента стабильно защищает дом от трещин, он является самим дорогостоящим. Оптимальным на данный момент является фундамент на винтовых сваях.

Преимущества свайного фундамента

Свайный фундамент закладывается глубже уровня грунтовых вод, если они залегают неглубоко, и немного разнится от других типов фундамента способом установки и размерами — длина больше, диаметр меньше.

Чаще всего используются винтовые и буронабивные сваи, которые связываются между собой монолитным ростверком. Свайный фундамент отличается своей дешевизной, но при этом хорошей надежностью, что является экономным и выгодным вариантом. К тому же, установка свайного фундамента в некоторой степени проще установки других типов фундамента.

Чем хороши винтовые сваи

Винтовые сваи прекрасно подойдут для установки прочного и долговечного свайного фундамента для дома из газобетона, но надо знать, как их выбирать. Слишком большая нагрузка на фундамент может привести к нехорошему итогу. Особенности и преимущества винтового фундамента в следующем:

  1. Время года не имеет значения, винтовые сваи можно устанавливать даже зимой;
  2. Экономность и практичность, доступная цена по сравнению с некоторыми типами монолитного фундамента;
  3. Очень высокая скорость работы, на создание винтового свайного фундамента зачастую уходит не более двух дней;
  4. Простое исполнение для легких газобетонных домов.
  5. Чистота на строительной площадке.



Этапы установки фундамента на винтовых сваях

Существует несколько этапов постройки такого фундамента, на которых нужно соблюдать практически все технологические требования:

  • Анализ грунтов и специфических особенностей строительства;
  • Создание проекта;
  • Установка свай ручным или механическим методом;
  • Обрезка свай;
  • Заливка бетоном.

Полость свай необходимо наполнить бетонным веществом для защиты внутренней поверхности железных труб от действия коррозионных процессов.

Установка фундамента на винтовых сваях

На железных сваях с нижней стороны размещаются приваренные лопасти либо витки, облегчающие ввинчивание трубы в грунт и обеспечивающие повышение их опорной площади. Винтообразные лопасти, в данном случае, выполняют функцию якоря, прикрепленного в прочном грунтовом слое, а в верхней части труб зачастую находятся специальные технологические отверстия. При маленьком заглублении фундамента (до 2 метров) винтовые сваи можно вкручивать самостоятельно с помощью 3 человек. При большем заглублении вам необходима спецтехника для строительства. Стоит отметить, в плотный шар земли винтовые сваи должны входить более чем глубина промерзания. Не нужно забывать и про то, что даже маленький перекос имеет возможность стать причиной извлечения винтовых труб, что повлечет за собой повторную установку винтовых свай для дома из газобетона в другом месте.

Ростверк для свайного типа фундамента дома из газобетона

Главной функцией ростверка считается равномерное рассредотачивание неизменных и временно образующихся нагрузок, также обеспечение возможности постройки стен.

В процессе подготовки монолитного ростверка используют опалубку и всегда устанавливают арматуру, связываемую с выпусками свай либо ее железными оголовками.

Чаще всего ростверк в свайном фундаменте располагается на 10-15 сантиметров выше земли, что позволяет снизить пучение и избежать вырывания свай.

Свайный фундамент для дома из газобетона – винтовой и буронабивной с ростверком

Наиболее важной конструктивной частью любой постройки является фундамент. Он по праву считается основой всего здания и не подлежит замене или реконструкции, как кровля и стены. Слабый фундамент приведет к появлению трещин, перекосу проемов, аварийному состоянию или разрушению дома, а слишком мощная конструкция – к неоправданным затратам. Опора строения должна быть прочной и надежной, технически обоснованной и экономически мотивированной. В этом случае дом простоит долго, не доставляя проблем своему хозяину.

Дом из газобетона: на что обратить внимание

Распространенное мнение о том, что строение из газобетона можно устанавливать на облегченный фундамент, ошибочно. Небольшой вес блока действительно уменьшает общую массу наземной части дома, но не настолько, чтобы экономить на подземной конструкции.

Сам по себе газобетон обладает низкой сопротивляемостью к изгибающим нагрузкам, он восприимчив к деформациям и обладает определенной степенью хрупкости. Поэтому при строительстве дома из газобетонных блоков фундамент требуется выбирать с особой тщательностью, учитывая в большей степени грунтовые условия и этажность дома, нежели облегченный, по сравнению с бетонными и каменными стенами, вес сооружения.

Стены из газобетона устанавливают на фундамент:

  • из железобетонных монолитных плит;
  • железобетонный ленточный;
  • свайный с армированным ростверком.

Чтобы избежать неприятных сюрпризов впоследствии, необходимо на площадке под строительство определиться с грунтовыми условиями, проанализировать сезонные поднятия подземных вод и глубину промерзания толщи грунта, а также выполнить определенные расчеты. В каждом конкретном случае производится индивидуальный анализ и разрабатывается проект фундамента под конкретные требования.

К сожалению, малоэтажные строения часто страдают от неправильно заложенных подземных конструкций, отвечающих за распределение нагрузки от дома на грунт.

Подготовку расчетной и проектной документации следует доверить специалисту-конструктору, а не надеяться на советы «знатоков» или собственный опыт. Иначе результат самостоятельных умозаключений может оказаться плачевным.

Свайный фундамент

Чаще всего, дома из газобетона на площадках с близким залеганием грунтовых вод устанавливают на буронабивных или винтовых сваях, связывая их между собой монолитным ростверком. От столбчатых конструкций они отличаются:

  • размерами – диаметр меньше, а длина больше;
  • материалом изготовления;
  • способом установки.

Закладывают свайные фундаменты глубже максимального показателя уровня промерзания почвы, зафиксированного в регионе строительства.

Особенности фундамента на винтовых сваях

На участках со сложными грунтами (пучинистыми, слабонесущими, просадочными) дом из газобетона рекомендуется возводить на винтовых сваях. Их устанавливают даже в условиях мерзлоты и при монтаже надводных построек.

На металлических сваях с нижней стороны располагаются приваренные лопасти или витки, облегчающие ввинчивание трубы в грунт и обеспечивающие увеличение их опорной площади. Винтовые лопасти, в этом случае, выполняют функцию якоря, закрепленного в прочном грунтовом слое.

В верхней части труб предусматриваются технологические отверстия и могут находиться, или монтироваться позже, оголовки. При небольшом заглублении фундамента (до 2м) сваи допускается вкручивать самостоятельно при помощи 2-3 помощников с использованием дополнительных приспособлений. При большей глубине требуется строительная спецтехника.

После установки полость свай заполняют бетонным раствором. Кроме усиления конструкции, он защищает внутреннюю поверхность металлических труб от воздействия коррозионных процессов.

Для винтовых свай при определении размеров их заглубления следует учитывать:

  • длину лопастной части;
  • уровень промерзания почвы;
  • глубину залегания прочного несущего пласта грунта.

Следует отметить, что в плотный опорный слой почвы винтовые сваи должны входить не менее чем на 300мм. При их вкручивании следует контролировать вертикальные отклонения при помощи геодезических приборов, строительного уровня, или же простого отвеса. Не стоит забывать о том, что даже небольшой перекос может повлечь за собой извлечение винтовых труб и повторную их установку, но уже в другом месте.

Преимуществом винтовых свай является:

  • быстрота возведения;
  • высокий показатель несущей способности;
  • относительная чистота строительной площадки;
  • оптимальное решение при перепаде ландшафтных высот.

Особенности фундамента на буронабивных сваях

Кроме возведения малоэтажного дома из газобетона на винтовых сваях, существует вариант установки зданий и на буронабивных сваях. Их широко используют на неровных участках, а также при значительной глубине промерзания почвы.

Скважины под фундамент для частного строения обычно бурят вручную при помощи строительного бура. Его регулируемая по длине штанга позволяет выполнять углубления до 5 метров, а в некоторых случаях – и больше. Современный инструмент имеет возможность выполнения расширений в нижней части каждой из скважин для возможности выполнения опорных подушек.

Из рубероида изготавливается опалубка диаметром, соответствующим размеру сваи, и длиной – на 20-30см больше глубины скважины. «Трубу» вставляют в просверленное углубление и помещают внутрь арматурный каркас несложной формы, размер которого выбирают с учетом высоты будущего ростверка.

Буронабивные сваи без армирования не допускается устанавливать на пучинистых или горизонтально-подвижных грунтах. Они способны выдерживать только осевые нагрузки, так как изгибу, растяжению или боковым усилиям противостоять не могут.

На заключительном этапе в скважину заливают бетонный раствор, уплотняя смесь вибраторами. После окончательного затвердения бетона приступают к устройству монолитной обвязки фундамента, на которую впоследствии будут укладываться газобетонные блоки.

Ростверк

Наземные части, или оголовки, отдельно установленных свай обвязывают цельной жесткой рамой железобетонного ростверка. Таким образом появляется единая, объединенная конструкция фундамента. Основной функцией ростверка является равномерное распределение постоянных и временно возникающих нагрузок, а также обеспечение возможности возведения стен.

Обвязка может быть выполнена:

  • монолитной или сборной;
  • в виде балок или цельной плиты;
  • висячим, наземным, либо заглубленным.

При устройстве монолитного ростверка используется опалубка и в обязательном порядке устанавливается арматура, которая связывается с выпусками свай или ее металлическими оголовками.

Свайный фундамент для дома из газобетона (на винтовых сваях)

Свайный фундамент для дома из газобетона часто становится наиболее оправданным, рентабельным и эффективным решением. Фундамент является главным конструктивным элементом любого типа постройки, так как вынужден выдерживать воздействие всех нагрузок, является основой для остальных частей конструкции и не предполагает возможности замены при необходимости.

Слабый или неправильно сконструированный фундамент может стать причиной распространения трещин (как по самому основанию, так и по всему зданию), перекоса проемов, разрушения дома. В то же время, слишком мощный фундамент, предназначенный для нагрузок, которые он никогда не будет испытывать, приведет к немалым неоправданным затратам.

Таким образом, фундамент под любой дом должен быть достаточно надежным и прочным именно для этой конструкции, экономически мотивированным и технически обоснованным. Ввиду того, что газобетон является достаточно легким материалом, распространено ошибочное мнение о том, что под конструкцию из него подойдет любой фундамент. Но это не так, ведь тип конструкции основания выбирают в соответствии с не только общим весом здания, но и особенностями грунта, другими факторами.

Ввиду того, что газобетон демонстрирует низкий уровень сопротивляемости к воздействию изгибающих нагрузок, он плохо переносит деформации и достаточно хрупок. Поэтому фундамент может быть и не предназначенным для выдерживания серьезного веса, но обязательно должен быть жестким, не предполагать усадки. Также обязательно учитывают этажность дома, особенности грунта, результаты геодезических изысканий.

Чаще всего для газобетонного дома выбирают монолитный или сборный ленточный, а также свайно-ростверковый фундамент. Для каждого конкретного здания определяют все основные условия и параметры, вносят в проект.

Что такое свайно-ростверковый фундамент

Свайно-ростверковый фундамент для дома из газобетона – это конструкция основания, включающая систему вертикально установленных в грунт опор и объединяющую их обвязку в части над грунтом. Опоры погружают глубоко в грунт, минуя ненадежные слои и стараясь достать плотную почву, где они превращаются в неподвижные устойчивые точки привязки.

Ростверк – это пояс обвязки, который выступает в роли подобия ленточного фундамента, смонтированного на песчаной подушке и жестко скрепленного с верхней частью свай. Как и лента, балки ростверка располагают под всеми несущими стенами конструкции, создавая опорную систему высокой прочности. Таким образом нагрузку дома принимает на себя ростверк, а потом передает на плотные слои грунта через систему свай.

От свайно-ленточного фундамента ростверковый отличается тем, что лента немного разгружает вертикальные опоры, передавая часть нагрузки на поверхность грунта.

Тут используется другой принцип и два вида основания нужно различать. При этом, практически все виды свайных оснований являются свайно-ростверковыми, несмотря на отличия в конструкции видов свай.

Дома из газобетона, которые планируется строить на объектах с близким расположением грунтовых вод, чаще всего строят на винтовых или буронабивных сваях, которые между собой связывают монолитным ростверком.

Основные отличия от столбчатых конструкций:
  • Материал исполнения.
  • Метод монтажа.
  • Размеры – длина больше, диаметр меньше.

Свайные фундаменты всегда закладывают глубже отметки максимального показателя уровня замерзания грунта, который зафиксирован в конкретном регионе.

Подходит ли он для дома из газобетона

Несущая способность свайно-ростверкового фундамента достаточно высока и ограничения существуют только по возможностям свай и свойствам грунта. По мере увеличения количества свай или благодаря созданию опорных площадок под нижней частью концов стволов можно существенно повысить несущую способность, снизив одновременно удельную нагрузку на почву. Так повышается эффективность всей конструкции.

Газобетон обладает массой, в 5 раз меньшей кирпича и прочностью, в 5 раз ниже (при условии строительства стен с аналогичными параметрами). Поэтому дома из газобетона обычно строят высотой в 1-2 этажа, но и вес их существенно меньше в сравнении с кирпичными конструкциями.

Ввиду малого веса и особенностей строительства возможности свайно-ростверкового фундамента для газобетонного дома не просто достаточные, но в какой-то мере даже избыточные. При этом, достигается достаточная жесткость, что очень важно для газобетона, не приемлющего усадки и требующего неподвижной конструкции основания, чего не всегда дает добиться ленточный фундамент.

Устройство основания

Система свайно-ростверкового фундамента включает два основных элемента – сваи и ростверк. Обе части конструкции призваны воспринимать и распределять нагрузку, но есть и некоторые особенности, которые важно изучить до начала монтажа основания.

Из чего состоит свайно-ростверковый фундамент:
  1. Сваи – вертикальные стержни (опоры) из бетона, дерева или металла, которые погружают в почву до достижения твердых слоев и обеспечения прочного контакта с ними. Могут использоваться так называемые «висячие сваи», которые в грунте держатся благодаря боковым стенкам ствола и силе трения почвы. Но их применяют реже, так как длина ствола в таком случае должна быть большой и не всегда этого можно добиться. Немаловажно и то, что висячие сваи могут постепенно проседать (особенно это касается переувлажненных грунтов), что недопустимо для газобетона.
  2. Ростверк – выполняет одновременно две важных функции: соединение всех стволов в одну жесткую систему (что во много раз повышает показатель несущей способности каждой из единиц) и выполнение роли опорной линии для внутренних/внешних несущих стен. Конструкции ростверка могут быть сделаны из бетона, металла, дерева (бруса) – выбор зависит от материала, который применяется для строительства дома.

Плюсы и минусы

Свайно-ростверковый фундамент, как и любой другой, отличается определенными особенностями и нюансами, которые нужно тщательно изучить до начала строительства.

Основные преимущества свайно-ростверковой системы основания:
  • Сравнительно простая технология, с которой справляются даже новички.
  • Возможность выполнить все работы самостоятельно – от изготовления элементов и до их монтажа.
  • Отсутствие необходимости в привлечении большого числа сотрудников.
  • Сравнительно меньший расход материалов (если брать в расчет заглубленную ленту, к примеру).
  • Отсутствие влияния на свойства основания пучения почвы.
  • Возможность жестко соединить сваи с ростверком и добиться максимально стойкой к нагрузкам системы, которая не будет реагировать даже на поезда, проезжающие рядом.
  • Возможность выполнять работы почти круглый год – за исключением условий с температурой воздуха меньше 10 градусов мороза.
  • Хорошее теплосбережение конструкции дома за счет отсутствия контакта с мерзлой почвой.
  • Дома с таким фундаментом можно возводить на складках рельефа, уклонах.
  • Цена основания сравнительно невысокая (опять же, если сравнивать с классической лентой).

Ключевые недостатки системы свай и ростверка:
  • Невозможно создать цокольный этаж или подвал.
  • При общей массе дома более 50 тонн лучше выбрать другой тип фундамента.
  • Важность правильного выполнения всех расчетов на основе точных данных о грунте для определения оптимального числа свай и формы ростверка.
  • Даже если нет вертикальных нагрузок пучения, остаются боковые воздействия на сваю, которые обеспечивают немалые усилия и могут деформировать либо даже разрушить столб.
  • Необходимость в применении спецтехники во время строительства, что повышает расходы на основание.

Тут стоит отметить, что все основные минусы свойственны всем типам свайных фундаментов, так как входят в число особенностей конструкций этого типа.

Существующие виды

Видов свай существует несколько и каждый из них отличается определенными нюансами. Обычно в создании фундамента свайно-ростверкового типа используют винтовые, буронабивные и забивные сваи. Забивные сваи устанавливают в грунт с применением специальной техники. Они могут быть сделаны из дерева, металла, железобетона. Самостоятельный монтаж предполагают винтовые и буронабивные сваи, вторые часто делают непосредственно на объекте либо покупают готовыми. Такие сваи в почву погружаются с использованием мускульной силы.

Самая высокая несущая способность у бетонных забивных свай, которые делают на заводах с применением специальной технологии. Монтаж таких опор достаточно трудоемкий и сложный, требует участия опытных строителей и техники.

Буронабивные сваи более популярны, они выполнены в формате залитых в подготовленную скважину бетонных опор. Все работы вполне реально сделать самостоятельно, а благодаря размерам скважины и определенным особенностям ее подошвы появляется возможность создания опорной площадки большой площади, которая будет недоступна для воздействия нагрузок морозного пучения.

Использовать в монтаже фундаментов винтовые сваи начали сравнительно недавно. Ствол делают из металлической трубы с толщиной стенок в 4-5 миллиметров с заостренным наконечником в нижней части либо же несколькими лопастями (сделанными по типу спирали). Погружают сваи посредством завинчивания их в почву до нужной глубины.

Процедура простая, но требует определенных усилий и умений. Винтовые сваи монтируются быстрее всего, не предполагают предварительного выполнения земляных работ. При условии правильного монтажа единственная проблема винтовых свай – защита металла от коррозии.

Варианты ростверков

Конструкция ростверка может быть выполнена из самых разных материалов – металла, дерева, железобетона. Последний вариант самый крепкий и прочный, но и наиболее сложный в исполнении. Создают его аналогично ленточному железобетонному основанию, но не в траншее в земле, а на определенном расстоянии от поверхности грунта.

Деревянный ростверк монтируется намного проще. Для его создания используют брус 150 на 200 и 200 на 200 миллиметров. Все балки объединяют вполдерева, монтируют на оголовках свай, потом крепят на прочные болтовые соединения.

Ростверк из металла соединяют с оголовками свай при помощи сварки. Процесс очень быстрый, но вот резка массивных и толстых балок представляет собой довольно сложный процесс. В то время, как их масса нередко становится причиной необходимости применения подъемной техники.

Для газобетонного дома лучшим выбором станет деревянный или железобетонный ростверк и в обоих случаях обязательно нужно выполнить тщательные и точные расчеты, а потом на их основе создать максимально детальный проект.

Примеры расчета глубины погружения свай

Глубину погружения рассчитывают опытным путем. А вот глубина залегания плотных слоев грунта трудно просчитывается, так как является случайной величиной. Поэтому единственно верный вариант – бурить пробную скважину либо погружать опытную сваю, позволяющую выяснить глубину залегания твердых пород почвы. Так делать требует СНиП, а остальные методы не дают достоверной информации.

Определенная пробным методом глубина – один из показателей, которые используются при выполнении последующих расчетов. Расчеты фундамента свайно-ростверкового типа также предполагают определение числа свай на конструкцию. Его получают посредством деления расчетного веса дома на несущую способность 1 опоры. Так, если условная масса дома составляет 10 тонн, а несущая способность сваи равна 1 тонне, то свай нужно 10 штук.

Схема распределения свай зависит от проекта дома – его конфигурации. Самые ответственные участки в фундаменте – углы конструкции. В процессе проектирования сначала размещают на каждый угол по свае, определяют точку примыкания к несущим стенам, другим нагруженным узлам. Далее остальные опоры равномерно распределяют для адекватного восприятия и распределения нагрузки.

Опытные проектировщики советуют предусматривать определенный запас прочности для фундамента, чтобы он мог выдержать дополнительные нагрузки от эксплуатации, пристроек.

Технология возведения

Ниже предложена схема создания свайно-ростверкового фундамента, который можно смонтировать самостоятельно – опорной конструкции на сваях буронабивного типа.

Подготовка

Сначала участок земли освобождают от растений, мусора, выполняют разметку, устанавливают колышки там, где планируется монтировать сваи. Обязательно нужно проверять равенство диагоналей для исключения вероятности нарушения точности прямых углов. Потом бурят скважины ручным буром или с применением специальных машин.

Немного расширяют нижние участки скважин, чтобы сделать в них подушки, призванные расширить основание опор и понизить удельное давление на почву. После в скважины монтируют гильзы (по функциям являющиеся опалубкой), которые состоят из пластиковых труб, двойного слоя рубероида (его сворачивают в трубу нужного диаметра).

Армирование, заливка бетона

Арматурный каркас лучше всего делать на поверхности. Он создается в виде пространственной решетки длиной чуть больше глубины скважин и размеров таких, чтобы была возможность свободно войти в отверстие. Когда арматура установлена внутри сваи, скважины заливают бетонным раствором марки М200 или выше. Материал штыкуют, чтобы удалить воздушные пузыри.

Заливку допускается осуществлять при температуре не ниже +5 градусов (но желательно при +20). Потом выжидают 28 дней (полный цикл набора прочности бетона). Если начать работы чуть раньше, прочность опор может быть понижена и это станет серьезным риском для надежности основания.

Создание ростверка

Самый прочный вариант ростверка – бетонный монолит, который получают путем заливки смеси в опалубку, смонтированную на определенной высоте над уровнем почвы. Опалубка собирается из деревянных щитов, внутри устилают полиэтиленом, размещают там же армопояс, жестко соединенный с торчащей из свай арматурой.

Так создают прочную монолитную конструкцию, которая демонстрирует нужные характеристики стойкости и несущей способности. Бетон заливают в один момент, выдерживают как обычно. После 28 дней снаружи основание изолируют битумной мастикой либо горячим битумом.

Заключение

Свайный фундамент для дома из газобетона станет прекрасным выбором там, где грунты позволяют выполнять данный вид основания и оправдывают его монтаж. Газобетонные дома обладают небольшим весом, поэтому строить их можно на разных типах фундамента, но из-за боязни усадок и деформаций предполагают применение только максимально жесткого основания. Конструкция свай и ростверка вполне способна обеспечить нужную жесткость.

Дом из блоков на свайном фундаменте: строительство из газобетона


Большую популярность набирают дома, бани, гаражи, построенные из блоков. И это неудивительно, ведь материал имеет большое количество преимуществ – он прочный, экологичен, легкий в обработке, быстро отапливается и хорошо держит тепло. Как видите, блоки из керамзита и газобетона обладают всеми желаемыми качествами. Как же построить такой проект самостоятельно? Для начала следует определиться с выбором фундамента. Стоит отметить, что одним из оптимальных вариантов можно считать установку свайного основания. В нашей статье мы рассмотрим все нюансы выполнения такого здания.

Критерии для выбора фундамента под блочный дом

Стоит отметить, что для дома из блоков одним из оптимальных вариантов можно считать установку свайного основания

Блоки в сравнение с другими материалами имеют большое количество преимуществ. А именно таких характеристик:

  • Небольшой вес;
  • Высокая гигроскопичность;
  • Звуковая и тепловая изоляция;
  • Экологическая чистота материала;
  • Неспособность к возгоранию.

Внимание! Основания для зданий, построенных из блоков, выполняются по той же технологии. Что и строительные работы для других типов фундаментов.

Определяясь с выбором основания для такой конструкции, следует учитывать ряд показателей:

  • Особенности почвы на участке. Для этого нужно узнать глубину промерзания земли и залегания поверхностной воды, особенности состава грунта.
  • Потенциальное количество нагрузки. Для этого нужно учитывать сумму веса мебели, здания, коммуникаций и жильцов. Выполняя расчет обязательно необходимо предусмотреть теоретическое количество осадков.
  • Цена. Материалы имеют различную стоимость.
  • Длительность монтажного процесса.

Влияние особенностей почвы на выбор
Первое, что нужно запомнить для данных работ – не стоит слишком экономить, так как это может негативно сказаться на качестве целой постройки. Если неправильно выполнить закладку основания под дом, то со временем могут возникать перекосы стен или появится сырость в помещении. Можно заказать услугу по созданию трехмерной модели почвы, но стоит это удовольствие дорого. Вы можете попросить анализ земли у соседей, если вдруг они недавно его проводили.

Диагностику можно выполнить и самостоятельно. Для этого пробуриваем отверстие, глубиной до 2 метров, и берем пробы через каждые полметра. Таким образом, мы получим данные о глубине промерзания земли и залегания  вод.

Если грунт не пучинистый, то значит и уровень промерзания неглубокий. При глубине меньше 2 метра, следует укладывать фундамент на маленькую подушку. Это самый экономный вариант, который можно быстро построить своими руками.

Рекомендуем к прочтению:

Внимание! Если на участке пучинистая почва, то лучше выполнять монтаж капитальных типов оснований.

Особенности свайного фундамента

Сваи нужно монтировать по углам строительного объекта и пересечением стен

Это самый популярный вариант фундаментов под дом из блоков. Для строительных работ не требует больших финансовых вложений и услуг специалистов, так как весь процесс реально выполнить своими руками. Если ваше запланированное здание не предусматривает наличия подвала или цокольного этажа, то свайно винтовый тип конструкции.

Сваи нужно монтировать по углам строительного объекта и пересечением стен. На сегодняшний день существует две технологии закладки такого основания самостоятельно:

  • Можно заливать столбы бетоном;
  • Вкручивать специальные винты в землю;

Если рассматривать второй вариант, то нужно вкручивать винты ниже уровне промерзания на 30 см. Необходимое количество материала вычисляется  из нагрузки здания, то есть его массы. Дом из газобетона на винтовых сваях – это очень надежная и дешевая постройка. Плюс ко всему все работы можно выполнить очень быстро без тяжелых физических затрат. Стоит отметить, что такой фундамент хорошо функционирует на неустойчивых видах почвы.

Внимание! Одна свая имеет способность выдерживать вес до 4 тонн.

На сегодняшний день выделяют такие типы оснований под дом из блоков:

  • Фундамент из висячих свай;
  • Свайно-винтовой тип;
  • Устройство и свай и стоек.

При выполнении строительных работ самостоятельно, нужно выбирать сваи длиной до 6 метров. Устойчивость такого здания обеспечивается благодаря силе, возникающей при трении. Свайное основание устанавливается на винты, которые вкручиваются в почву на разную глубину. Стоит отметить, что при выборе любого варианта установки, сверху должен размещаться монолит, который армируется. Данное действие в разы повысит прочность и устойчивость конструкции.

Выполняем расчет для возведения фундамента

Прежде чем начинать возведение фундамента, нужно выполнить расчет необходимого количества материалов

Прежде чем начинать возведение фундамента, нужно выполнить расчет необходимого количества материалов. Данное действие отталкивается от типа основания, которое вы выбираете и площади постройки. Для этого нужно выполнять расчетные действия относительно почвы и технических параметров. Данная методика позволит быстро выполнить задачу, получить достоверную информацию, и построить прочное здание.

Рекомендуем к прочтению:

Первое что нужно сделать – это выполнить расчет нагрузки для всей конструкции вместе с содержимым помещений. Для определения веса дома нужно суммировать все показатели элементов конструкции. После получения необходимой цифры, мы можем рассчитывать бюджет строительных работ. Определяется он методом суммирования всех необходимых расходов.

Все типы оснований обязательно должны быть прочными и устойчивыми. После того как вы определились с типом монтажа фундамента, следует приступить к строительству стен. Стоит отметить, что если вы захотите получить теплый загородный дом, то нужно ответственно подойти к выполнению расчетов. Также не последнюю роль играет качество материалов, поэтому выбирайте качественных производителей.

Обязательно следует выполнять гидроизоляцию, которая поможет обеспечить сухость напольного покрытия и подвалов. Именно по этой причине следует выбирать материал высокого качества. При этом его нужно правильно укладывать и сверху обрабатывать средством для защиты поверхность. Помните, результат ваших работ зависит от соблюдения требований к процессу и материалу.

Выполняем гидроизоляцию своими руками

Для гидроизоляции можно использовать пленку, рубероид или специальные средства

Выполняя строительные работы для возведения дома, гаража и любой другой постройки необходимо не забывать о легком весе блоков и их пористости. Такие особенности позволяют материалу пропускать влагу. Именно по этой причине выполнение гидроизоляции обязательно. Существует ряд таких правил к выполнению:

  • Монтажные работы по возведению основания производятся на специальную подушку из песка и гравия, которая обеспечит защиту от воды.
  • Для гидроизоляции можно использовать пленку или специальные средства;
  • Когда вы будете замешивать раствор, можно гидроляционные средства можно добавлять в состав. Данное действие способствует увеличению защиты здания от сырости.

Если вы строите здание из блоков, то самое главное это выбор фундамента. Здесь вы должны помнить о большом весе материала, а, следовательно, и сильной нагрузке. Избежать деформаций и уклонов поможет свайное устройство, которое равномерно распределяет нагрузочный объём между всеми точками опоры. Теперь вы знаете определенные тонкости процесса, и можете приступать к выполнению монтажных работ самостоятельно. Удачного и продуктивного вам строительства.

как правильно рассчитать и сделать фундамент

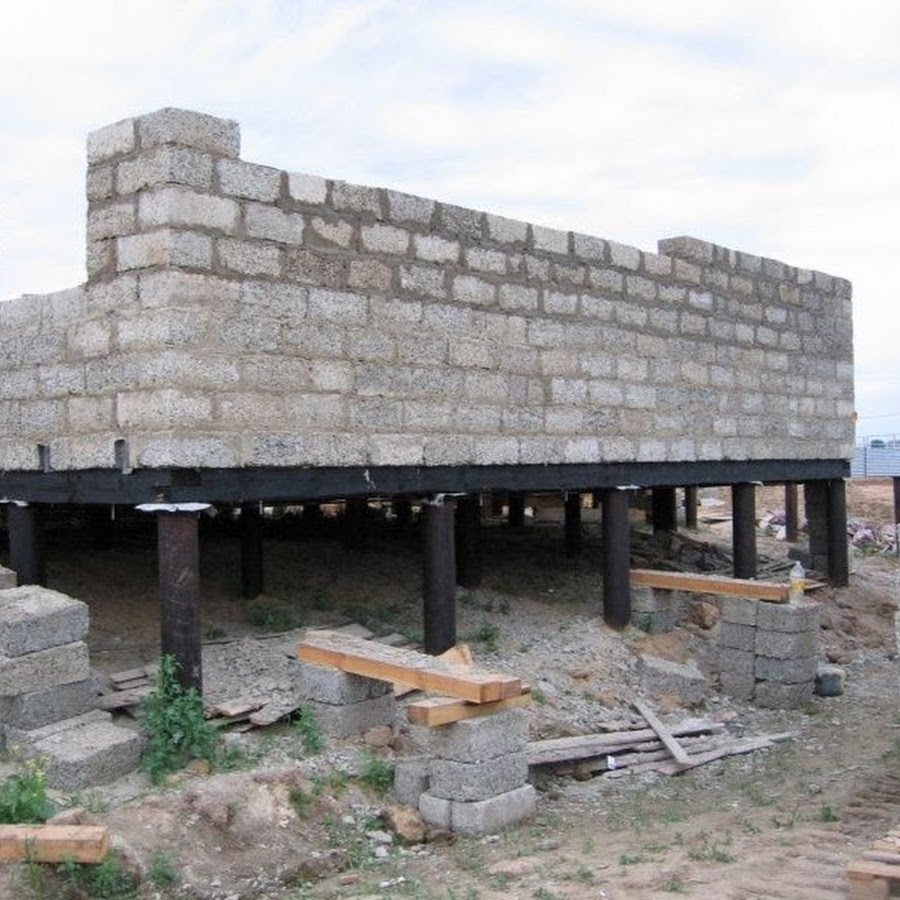

Ростверком называют несущий пояс, обвязывающий оголовки точечных опор – свай или столбов. По сути, это та же фундаментная лента, только не опирающаяся на грунт, а чаще всего возвышающаяся над ним. Есть ситуации, когда подобная структура базы здания является единственно возможной — или как минимум, наиболее целесообразной с точки зрения бюджета. В частности рассмотрим, насколько оптимален свайно ростверковый фундамент для дома из газобетона.

Что такое свайно-ростверковый фундамент

Сваи – это опоры точечного типа, позволяющие пройти слабонесущие слои грунта и надёжно закрепиться в более прочный пласт. От столбов сваи отличаются глубиной проникновения в грунт: столбы имеют высоту максимум 2,5 м, а для свай это минимальная длина. Она может быть настолько большой, что позволяет при желании строить даже на болоте или в русле водоёма.

Свайное поле, обвязанное по оголовкам ростверком, имеет самую высокую несущую способность. Срок службы такого фундамента, если он железобетонный, минимум сто лет. Свайно ростверковый фундамент под газобетон – это отличное решение, если возводить дом приходится:

  1. На слабых грунтах (пластичные глины, лёссы, торфы, мокрые солончаки).
  2. На слишком плотных грунтах – с целью уменьшения объёма трудоёмких земляных работ.
  3. Если ширина обычного ленточного фундамента получается слишком большой, что удорожает стоимость.

Для нестабильных грунтов сваи в качестве фундамента подходят лучше всего. Но сами по себе они работать не могут – необходим промежуточный пояс, который будет передавать им нагрузки. Таковым и является ростверк, который нагружается стеновой кладкой. Без него можно обойтись только при строительстве срубов и каркасников, где роль ростверка играет первый венец или балки нижней обвязки.

Как вариант, под каменный дом по сваям может быть залит не ростверк, а плита.

Подходит ли для дома из газобетона

Газоблок в силу насыщенной порами структуры, отличается хрупкостью. Такая кладка очень чутко реагирует на малейшие подвижки основания, что проявляется образованием трещин. Поэтому для газобетонных домов рекомендуется проектировать жёсткие фундаменты. Наибольшей жёсткостью отличаются бутовая кладка из камней неправильной формы, бутобетон и монолитный армированный бетон. Сборный железобетон и металл относятся к гибким материалам, которые в данном случае применять нежелательно.

В силу большого веса бутового камня, для формирования ростверков его не используют, хотя формировать сваи из него можно. Этот материал не имеет широкого применения лишь потому, что стоит в два раза дороже обычного щебня. Ростверки традиционно заливают из тяжёлого бетона класса В22,5.

Их жёсткость обеспечивается не только за счёт материала, но и путём добавления дополнительных точек опоры в наиболее слабых местах. Для газобетона это идеальное решение. Важно только, чтобы жёсткой была именно конструкция, объединяющая головы свай. Сами сваи могут быть и трубчатыми, но их полости обязательно должны заливаться бетоном.

Принцип структурирования фундамента этого типа может быть таким, как на схеме снизу:

Какой должна быть высота фундамента

Высота любого фундамента – это расстояние от его подошвы до верхней горизонтальной поверхности, которую принято называть цоколем. В данном случае, роль цоколя играет ростверк, а из его высоты и длины сваи складывается высота фундамента в целом. Какой она будет – зависит от удалённости ростверка от земли и от заглубления сваи в грунт.

В среднем, нижняя плоскость ростверка отстоит от планировочной отметки земли на 35-40 см. Но при необходимости он может лежать на грунте или быть поднятым на высоту целого этажа. Тут всё зависит от конкретных условий строительства.

Ростверки, значительно удалённые от земли, обычно проектируют в регионах с высокими снегами, вероятностью подтопления вблизи водоёмов, а так же при строительстве на склонах. Там, где подобных катаклизмов — как и зимнего снежного покрова, нет, ростверк может быть вообще едва приподнят над грунтом и считаться наземным.

Некоторые товарищи умудряются даже заглубить ростверк, пытаясь таким образом сэкономить на сваях. Но это грубая ошибка. Не то, чтобы такой схемы вообще не существовало – она есть, но её используют в промышленном строительстве, когда сваи используются забивные, с квадратным сечением, длиной более 12 м.

В случае с буронабивными сваями всё иначе: площадь опоры у них мала, силы бокового трения практически нет. В случае морозного пучения заглублённый ростверк будет выталкиваться наверх и потянет за собой сваи, которые могут растрескиваться. Так что, не зная броду, лучше не лезть в воду.

Такие метаморфозы чаще всего происходят с малонагруженными фундаментами, а газобетонная кладка, как известно, имеет небольшой вес. В идеале, чтобы свая стояла неподвижно, надо чтобы её пята была шире ствола. А пустота между нижней гранью ростверка и поверхностью грунта будет нейтрализовывать воздействие сил пучения.

Дом из бруса

24.71%

Дом из кирпича

18.63%

Бревенчатый дом

14.61%

Дом из газобетонных блоков

15.99%

Дом по канадской технологии

11.6%

Дом из оцилиндрованного бревна

3.81%

Монолитный дом

4.11%

Дом из пеноблоков

3.28%

Дом из сип-панелей

3.25%

Проголосовало: 3258

Разновидности свай, используемых в малоэтажном строительстве

Учитывая, что свайные фундаменты каменных домов должны быть бетонными, говорить будем только о них. Они могут значительно отличаться по конструктиву: разной бывает не только форма сечения или длина, но и насыщенность арматурой, различная геометрия подошвы.

По способу изготовления сваи могут быть:

  • Сборными железобетонными. Это изделия заводской готовности, устанавливаемые забивным или вдавливающим способом. Такие сваи могут иметь самую разную форму сечения: от круглой, до многогранной — в том числе и быть пустотелыми. Длина цельной сваи может достигать 20 м, составной – до 36 м.

  • Монолитными, заливающимися прямо на объекте. Такой вид свай чаще всего используют, когда стеснённые условия строительства не позволяют использовать сваебойную технику. Эту технологию применяют частные бригады, которые такой техникой и не располагают. Она удобна, когда не требуется большая глубина закладки свай или высокий подъём над землёй – в этом случае, сокращаются расходы на устройство опалубки.

  • Набивными. Такие сваи устраивают путём отжатия грунтового шурфа – то есть, его принудительного вытеснения. При этом никакой опалубки не используется, ею служат стенки скважины. Такие сваи отлично подходят для строительства на плотных грунтах, но нужна спецтехника.

  • Буронабивными. Этот вид свай похож на предыдущий, только в данном случае скважина устраивается буровым способом. Что касается заливки бетона, то здесь она тоже может выполняться прямо в скважину, если грунт плотный и сухой. Если влажный, из гидроизола сворачивают гильзу и вставляют её в пробуренную полость. Она с одной стороны будет служить гидроизоляцией для сваи, а с другой – станет барьером для цементного молочка, вытекающего из бетонной смеси, и впитывающегося в грунт.

Если почва рыхлая, для формирования буронабивных свай используют обсадную трубу – в основном асбоцементную, так как стальная ржавеет, а ПВХ не обладает достаточной прочностью. Труба играет роль несъёмной опалубки, и является неотъемлемой частью фундамента.

Как правильно сделать расчеты

На количество свай в фундаменте и оптимальных расстояний между ними, оказывают влияние вышележащие нагрузки и конфигурация стеновых конструкций. Чаще всего сваи группируют, отдельно они могут располагаться только под колонны. При проектировании гражданских зданий малой этажности, сваи чаще всего располагают рядами, в соответствии с направлением осей несущих стен. При этом оси самих свай в параллельных рядах непременно должны смещаться, как показано на плане.

Расчет для свайного поля

Главным критерием для расчёта любого фундамента является прочность грунта, поэтому в первую очередь нужно выяснить её. Перед началом строительства, даже если оно беспроектное, нужно заказать исследование грунта. Производится оно путём ручного или технического бурения, производимого на 0,5 м глубже предполагаемой отметки подошвы будущего фундамента.

Иногда тип грунта можно определить визуально. Высчитывать его прочность не придётся, эти цифры справочные, и их можно найти в таблицах. Для каждого вида грунтов есть нормативные показатели, отражённые в ГОСТ 25100-2011.

Перед тем, как рассчитать свайно ростверковый фундамент под газобетон, необходимо произвести суммарный подсчёт нагрузок, учитывающий вес всех вышележащих конструкций. Сначала считают нагрузки на ростверк, а потом и на сваи, с учётом массы железобетонного пояса. В расчёт включаются как постоянные нагрузки, так и временные, к числу которых относится вес мебели, людей, снежного покрова на кровле.

Нагрузки от кровли

При подсчёте нагрузок от кровли нужно точно знать её конструкцию, так как от этого зависит, на сколько стен происходит опирание. На все четыре – только если крыша вальмовая. Двухскатная опирается на две стороны, и именно на эти стороны фундамента распределяется эта нагрузка. Расчёт производится по проекции крыши (без учёта свесов).

Например, для дома 10*8 это 80 м2. Двухскатная крыша опирается на 2 длинные стороны, поэтому длина нагруженного участка ростверка составит 20 м. При ширине ростверка 0,4 м, площадь нагруженных участков получится 8 м2.

Допустим, крыша будет покрыта металлочерепицей, с углом наклона 25 градусов. При таком уклоне нормируемая нагрузка от кровельного материала составит 30 кгс/м2. Чтобы определить нагрузку на фундамент, надо площадь кровли (80м2) разделить на площадь нагружаемого участка фундамента (8м2) и умножить на расчётную нагрузку (30 кгс/м2). В итоге получим 300 кг/м2.

Нагрузки от снега

Снеговые нагрузки фундамент принимает от стен через кровлю, поэтому воспринимают их всё те же стороны ростверка. Площадь снежного покрова равна площади крыши. Её точно так же делят на площадь нагруженного участка фундамента и умножают на нормативную снеговую нагрузку.

На нашем примере длина ската составит 4,4 м. Умножив её на длину конька (10 м), и на 2 ската, получаем площадь крыши 88 м2.

Умножив площадь на снеговую нагрузку в вашем регионе (например, 126 кг/м2), и разделив всё это на площадь нагруженного участка фундамента (у нас это 8 м2), получаем нагрузку в 1386 кг/м2.

Нагрузки от перекрытия

Перекрытия тоже опираются на две параллельные стороны фундамента, поэтому расчёт ведётся аналогично, с учётом площади этих сторон. Площадь перекрытия, независимо от конструкции, всегда равна площади здания. Но здесь нужно учитывать и количество этажей, и полы первого этажа, если они устроены не по грунту, а с опорой на ростверк. Если конструкции проектируются в разном исполнении, каждое рассчитывается отдельно, путём умножения на справочный удельный вес конкретного материала.

Вычислив нагрузки от каждого перекрытия в отдельности, суммируете их и делите на площадь фундамента.

Нагрузки от стен

Теперь надо вычислить нагрузки от стен, для чего объём кладки нужно умножить на её удельный вес.

  • Сначала находите площадь стен, путём умножения их периметра (суммы длин сторон) на высоту.
  • Объём стен высчитывается путём умножения их площади на толщину. На нашем примере для дома 10*8 м объём стен толщиной 0,4 м получился 43,2 м3.
  • Удельный вес газобетона вам известен по его марке – например D500 — это 500 кг/м3. Стены опираются на ростверк со всех 4-х сторон, поэтому площадь фундамента будет уже больше – 14,4 м2.
  • Умножаем объём на удельный вес, и делим на площадь фундамента: 43,2*500/14,4=1500 кг.
Общая нагрузка на фундамент

Прежде, чем получить общую нагрузку, надо определить, какой вес воздействует на грунт от самого фундамента. Для этого так же высчитывается его объём и умножается на плотность (удельный вес) материала. Если это железобетон, она составляет 2500 кг/м3. Перемножив объём и плотность, делим на площадь фундамента и получаем нагрузку.

Количество свай и их размер при самостоятельной работе можно посчитать с помощью онлайн калькулятора. Так как сваи и ростверк имеют разную конфигурацию, рассчитать их лучше отдельно, а потом суммировать.

В общем, надо суммировать все те нагрузки, которые вы получили в ходе расчёта. Допустим, в итоге 12265 кг/м2. Округляем в большую сторону и переводим в тонны – 13 тн. Сравниваем эту цифру с нормативным сопротивлением грунта из таблицы, которое должно быть больше вашего результата.

Например, на участке гравелистый грунт. Его расчётное сопротивление при средней плотности составляет 3,5 кг/см2 или 35 тн/м2. Это больше, чем 13 тн – значит, нагрузка на грунт находится в допустимых пределах.

Каркасы

При самостоятельной работе чаще всего устраивают буронабивные фундаменты, поэтому приходится подумать ещё и про армирование. Проще всего, конечно, приобрести которые каркасы для монолитных свай, которые продают многие строительные компании.

Те, кто считает, что самостоятельная работа обойдётся дешевле, могут рассмотреть несколько вариантов с разной длиной элементов и решить, какой более выгоден. Каркас состоит из рабочих стержней и хомутов. В ростверке он работает на изгиб, а в сваях на сжатие — здесь рабочая арматура располагается вертикально.

Формируют её из стальных стержней диаметром 10-16 мм (в зависимости от сечения свай и воспринимаемых нагрузок). Профиль периодический, класса А400. На хомуты можно использовать гладкую арматуру более низкого класса А240, диаметром 6-8 мм.

Размер каркаса должен быть таким, чтобы был обеспечен защитный слой бетона не менее 70 мм снизу, а по бокам – по 50 мм.

Расчет ростверка

Ростверк проектируется аналогично ленточному фундаменту. Ширина обвязки свай (В) вычисляется по формуле М/L*R, где М – это общая масса здания без веса свай; L — длина ростверка; R — прочность поверхностного слоя почвы.

  • В ленте рабочая арматура располагается в продольном положении, а поперечная – вертикально. Здесь важно соблюсти требование по общему сечению рабочего армирования. Оно должно составлять не менее 0,1% от сечения ростверка.
  • По нормативам, наименьший диаметр арматуры (10 мм) может быть только в лентах или ростверках с длиной одной стороны меньше 3 м. В остальных случаях — 12 мм минимум.
  • Размеры хомутов зависят от высоты балки: до 80 см можно использовать 6 мм. Большей высоты у ростверков малоэтажных зданий не бывает, да и этого слишком много. Тем не менее, при высоте ростверка от 80 см, хомуты берут диаметром 8 мм.

Сделать самостоятельно расчёт арматуры довольно сложно, лучше для проектирования фундамента обратиться к специалистам.

Технология возведения

Когда речь идёт о малоэтажном строительстве, буронабивные сваи нисколько не уступают по надёжности забивным. Да и вообще, это самое оптимальное решение для возведения дома на вспучивающихся грунтах, гарантирующее целостность и самого фундамента, и стен.

  • Процесс изготовления достаточно трудоёмок по сравнению с заводскими сваями, но цена работ снижается из-за отсутствия дорогих сваебойных механизмов. Здесь свая устанавливается в подготовленную заранее скважину, а пробурить её можно даже садовым буром.
  • Подрядчики, оказывающие населению подобные услуги, пользуются бурильными установками, способными бурить скважины диаметром до 800 мм. Глубина установки таких свай обычно не превышает 3м.
  • Не так уж давно появилась технология ТИСЭ, позволяющая выполнить сваи с расширенной подошвой без копки котлована. Для этого нужен всего лишь специальный бур с чашеобразными лопастями. Им можно пользоваться на любых видах грунтов, исключая плывуны.

  • Буры могут иметь разный размер, в зависимости от того, какой диаметр столба надо получить. Скважину глубиной 1,5 метра можно вырыть всего за 30 минут. У них имеется закруглённый откидной плуг, с помощью которого и выполняется полукруглое уширение в подошве скважины.

Свая такой формы гораздо более устойчива — она держится в грунте по принципу якоря, не давая вспучивающемуся грунту выталкивать её наружу.

Подготовка

К числу подготовительных мероприятий по устройству свайного поля можно отнести такие работы:

  1. расчистку и планировку территории;
  2. изучение гидрогеологической обстановки и оценку прочности грунта;
  3. расчёты размеров свай и их количества;
  4. разбивку осей здания и разметку точек бурения;
  5. устройство обноски;

  1. устройство водоотвода;
  2. привязку фундамента к существующим объектам;
  3. устройство временного подъезда;
  4. подведение электроэнергии;
  5. изготовление каркасов.

Армирование и заливка бетона

Сваи в основании среднестатистического жилого дома, располагают с шагом 1,5 м друг от друга. Точечные опоры должны быть под всеми, наиболее нагруженными узловыми зонами. Это углы; пересечения несущих стен и их стыковка с ненесущими ограждающими конструкциями; участки, где есть перепады высоты здания или увеличение этажности.

  • Если бурение производится ручным буром, откидной плуг на нём сначала должен быть снят. При вращении бура по часовой стрелке грунт вырезается и заполняет накопитель. Периодически его вынимают из скважины и опорожняют.
  • Бурят обычно сантиметров на 30 ниже отметки промерзания, но не менее 1,5 метров. Затем уже, надев сферический плуг, разбуривают пятку сваи.
  • В отсутствие обсадных труб из рубероида с помощью трубы сворачивается гидроизоляционная гильза, а её края сваривают паяльной лампой. Вставив в скважину, гильзу закрепляют к стенкам длинными гвоздями, после чего вставляют каркас.
  • Защитный слой обеспечивается с помощью специальных фиксаторов.
  • На каркасе обязательно должны быть выпуски арматуры, которые будут связываться с рабочими стержнями ростверка и замоноличиваться в нём.

  • Бетонирование осуществляется смесью класса В22,5 на тяжёлом заполнителе. Мелкозернистые и лёгкие бетоны для этой цели лучше не использовать, это негативно скажется на морозостойкости фундамента. Смесь заливается в скважину послойно, с трамбованием глубинным вибратором.

В среднем, на сваю длиной 1,5 м уходит 0,12 м3 бетона – как раз одна бетономешалка. Рецептура бетона такова: на 1 кг цемента М400 – 2 кг песка и 3,5 кг щебня. Если взять цемент М500, то доля заполнителей увеличивается: песок 2,4 кг, щебень 4,4 кг. С учётом добавленной воды (около 58%) получится 41 и 47 литров готовой смеси соответственно.

Создание ростверка

Ростверк формируется путём устройства деревянной опалубки с таким расчётом, чтобы между ним и землёй оставался зазор минимум 15 см – он компенсирует движение грунта и оседание дома. Такой небольшой зазор легко закрывается торцом отмостки. При большем расстоянии, это пространство можно закрыть выложенным по бетонной стяжке кирпичным фальшь-цоколем или декоративными навесными панелями.

  • Перед устройством ростверка, поверхности верхнего обреза свай выверяют по уровню, а при необходимости выравнивают пескоцементным раствором, замешанным в пропорции 1 к 2.
  • Затем выполняют опалубку шириной на 5-8 см больше толщины стены и высотой примерно 40 см. На её устройство используют доску толщиной 25 мм или же листовой материал типа влагостойкой фанеры, OSB, ДСП.
  • Если ростверк высоко не поднимается, для нейтрализации морозного пучения вместо дна опалубки заранее насыпается и трамбуется песчаная подушка.

  • В опалубку укладывают готовый арматурный каркас, используя в качестве фиксаторов для обеспечения защитного слоя кирпичный бой или бруски. Как вариант, каркас вяжут из отдельных стержней прямо в опалубке, скрепляя проволокой вертикальные стойки с горизонтальными прутами.
  • Если в опалубку не укладывался полиэтилен или другой гидроизоляционный материал, доски перед бетонированием надо пролить водой, чтобы они не забирали её из бетона.
  • В опалубку наливаются слои не более 250 мм, уплотняются вибратором или трамбовкой, после чего бетонирование ведётся дальше.

Снимают опалубку обычно на седьмые сутки, когда бетон набирает 70% прочности. Но нагружать фундамент можно будет только по истечении 28 дней.

Характерные ошибки

При проектировании и устройстве буронабивных фундаментов могут допускаться ошибки, о которых мы в принципе упоминали. Ещё раз обратим на них ваше внимание, и дадим несколько полезных советов:

  • Сваи небольшой длины не слишком устойчивы, поэтому лучше выполнить расширение их подошвы.
  • Во избежание выталкивания свай морозным пучением нужно предусмотреть хотя бы в их верхней части «рубашку» из рубероида. Она погасит трение грунта, а заодно и предупредит утрату бетоном цементного молока.
  • Обсадные трубы хоть и необязательны, но они лучше всего обеспечат качественное твердение бетона и будут предохранять его на протяжении всего срока эксплуатации.
  • Между ростверком и поверхностью грунта должен быть зазор хотя бы 10-15 см, который заполняется инертным к морозному пучению грунтом.
  • При высоком уровне грунтовых вод нужно следить, чтобы скважина, заливаемая бетоном, не было заполнена водой. Иначе бетон будет плохо застывать, и свая получится некачественной.
  • Просто залить обсадку бетоном недостаточно, надо ещё установить армирующий каркас из стержней диаметром не менее 8 мм.
  • Уплотнять бетон просто необходимо, это нужно делать через каждых 50-60 см заливки.
  • Скважина под сваю не должна пересекаться с траншеями для коммуникаций.

Ось скважины должна быть строго вертикальной. Максимально допустимое отклонение – не больше 1-1,5 см на метр длины сваи.

Техника безопасности

Специфика производства работ по устройству монолитных свай требует соблюдения техники безопасности. Регламентируется она СНиП Ш-А.11-70, и правилами технической эксплуатации используемых инструментов, оборудования, электроустановок.

  • Обеспечить безопасность может элементарная осторожность: обеспечение касками, спецобувью и одеждой.
  • Не стоит пользоваться электрическими инструментами тем, кто впервые их видит. Перед их применением нужно убедиться в исправности, при работе не допускать перегрева, не стараться эксплуатировать на пиковых мощностях.
  • Нельзя производить подобные работы и складировать материалы вблизи с высоковольтной линией. Если под ней приходится проезжать при перевозке, скорость движения должна быть не более 5 км/ч.
  • Если используется буровая установка, её нельзя устанавливать ближе 3-х метров к бровке отвесного склона.
  • Во время бурения скважины нельзя очищать инструмент от грунта руками или любыми подручными предметами типа лопаты или лома.
  • Человек не должен находиться в радиусе перемещения движущихся частей крана или бетононасоса.
  • Нельзя зачищать кузов машины от остатков бетонной смеси, стоя на бортах или платформе.

Бурить скважины и бетонировать сваи при ветре от 10 м/с запрещено!

Плюсы и минусы конструкции

Подытожим всё сказанное, и представим все достоинства и недостатки свайно-ростверкового фундамента

Высокая сейсмическая устойчивость

Самый длительный срок службы

Устойчивость к морозному пучению

Можно использовать в сложных гидрогеологических условиях

Минимум земляных работ

Минимум насыпных слоёв

Небольшой объём бетона

Можно обходиться без спецтехники, что снижает себестоимость конструкции

Забивные сваи проблемно монтировать в условиях застроенных территорий. Но буронабивной фундамент и этого недостатка не имеет

Заключение

Свайные основания проектируют только для домов без подвала. Но если учесть, что этот тип фундамента применяют в основном в неблагоприятных гидрогеологических условиях, на участках с пересечённым рельефом или в местностях с глубоким промерзанием грунта, вряд ли кому такая «опция», как подвал, покажется привлекательной.

Калькулятор дома из газобетона

Итого по проекту

  • Приблизительная стоимость строительства
  • Общая площадь дома

В указанную стоимость входят следующие виды работ:

с учётом материалов, их доставки и аренды спец техники

* — Цена ориентировочная и не является публичной офертой. Актуальные цены могут быть указаны только в смете по строительству дома.

Вы можете задать свой вопрос нашему автору:

изучаем секреты мастерства. Фундамент для дома из газобетона. Виды фундамента из газобетона. Расчет. Пошаговое руководство

Выбираем фундамент для газобетонного дома

Популярность газобетона обусловлена его высокими тепло- и звукоизоляционными качествами, устойчивостью к температурным колебаниям и абсолютной негорючестью. Кроме того, он прост в обработке и весит меньше традиционных каменных стеновых материалов. Такие эксплуатационные характеристики позволяют возводить дома из газобетона на любом фундаменте. Главное — учесть геодезические особенности грунта, рельеф участка, а также вес, этажность и размеры здания.

Какой тип выбрать?

Самые популярные основания для дома из легкого газобетона:

  • Железобетонная монолитная плита.
  • Ленточный (глубоко- и мелкозаглубленный).
  • Столбчатый.
  • Свайный с ростверком.

Плита — наиболее дорогостоящий и трудоемкий вариант, поэтому используется лишь тогда, когда другие фундаменты не отвечают расчетным требованиям. На нем лучше остановиться, если сооружение из газобетона возводится в проблемном районе: заболоченном, с высоким залеганием вод, на подвижных и сыпучих почвах. Большая площадь основания равномерно распределяет вес дома и снижает деформационные нагрузки на элементы его конструкции. При вспучивании и движении грунта они дрейфуют вместе.

Чтобы создать монолитный фундамент для дома из газобетона, надо хорошо выровнять участок, очистить его от растительности и утрамбовать. Основание заливается тонкой бетонной подошвой и укрывается гидроизоляцией. По периметру сооружается опалубка, внутри которой монтируется 2-слойный каркас из арматуры. Высота такого фундамента под дом не может быть меньше 40 см (из них 10 ниже уровня земли). Зона, на которой проводятся работы, должна оборудоваться дренажем. Через 3–4 недели после заливки плита набирает необходимую прочность и выдерживает расчетные нагрузки.

Это наиболее распространенный и экономичный тип фундамента под дом из газобетона, обеспечивающий ему устойчивость и позволяющий планировать подвальное помещение, цоколь, котельную или гараж. Он бывает мелкозаглубленным или расположенным ниже точки промерзания. Первый вид хорошо зарекомендовал себя в одноэтажном строительстве на устойчивых и плотных почвах с малой степенью морозной пучинистости. В случае дома в 2 этажа из газобетона придется выбрать глубокозаглубленный.

Для этого создается система траншей, глубиной 0,5 м и шириной, на 10 см превышающей размеры подошвы блока из газобетона. Их дно выстилается слоем песка, толщиной 10–20 см, который выравнивает основание и препятствует усадке газобетонного дома. На следующем этапе сооружается опалубка, арматурный каркас и заливается бетон. Все работы желательно планировать на теплое время года при плюсовой температуре. Зимой придется применять специальные морозоустойчивые добавки и дополнительно прогревать бетонную смесь до ее затвердевания.

Подобный фундамент обычно сооружают на устойчивых грунтах с ровным рельефом для легких скромных строений (для второго этажа дома потребуется более прочное основание). Он экономически выгоден, так как не требует значительных трудозатрат и дорогих материалов. Фактически, это железобетонный ростверк, под каждым углом которого и в местах стыковки несущих стен установлены железобетонные, кирпичные или каменные столбы. При этом их основание располагается на глубине, превышающей уровень промерзания не менее чем на 30 см.

Они могут быть прямоугольного или круглого сечения. Для первых монтируется опалубка из деревянных щитов, а во втором случае — используются готовые асбестоцементные (пластиковые) трубы или же скрученный рубероид. При плотных грунтах стенки ямы просто прикрывают гидроизолирующим материалом. Перед заливкой бетона внутрь помещают армирующий каркас, с диаметром прутьев в 10–12 мм.

Фундамент такого типа лучше выбрать для участков со сложным рельефом и высоким уровнем залегания подземных вод. Но он не подойдет для дома с гаражом, подвалом и цокольным этажом из газобетона. Принципиально он схож с предыдущим вариантом, только вместо столбов ростверк располагается на узких и длинных сваях. Отвечая на вопрос: какого вида они бывают, специалисты выделяют:

Первые два используют в индивидуальном строительстве для создания фундаментов на песчаной почве, так как они не требуют больших капиталовложений и специальной техники. Буронабивные сваи получают, высверливая в породе круглые скважины под трубы или скрученную гидроизоляцию, которые затем армируют и заполняют бетоном. Металлические винтовые представляют собой тонкие стальные трубы, на концах которых наварены лопасти для углубления в грунт. Вручную их можно ввинтить на глубину до 2 м, а для более глубокого бурения применяются технические средства.

Определяя: какой фундамент лучше, специалисты рекомендуют прежде всего учитывать тип грунта. Так, основание под газобетон — самое надежное и прочное для дома, возводимого на проблемных участках: слабонесущих, подвижных, пучинистых и заболоченных. Однако это наиболее трудоемкое и затратное решение, оптимальное только в том случае, когда остальные нереализуемы. Ленточный монолит экономически выгоден при сооружении дома с цокольным этажом или подвалом. Малозаглубленный вариант лучше применять на устойчивом грунте под небольшие строения с недлинными стенами. Для нескольких этажей придется выбрать дорогое основание, заглубленное ниже точки промерзания.

Что касается денежных средств, столбы с ростверком экономичнее ленточного фундамента, но их нельзя устанавливать на проблемных участках, склонных к движению и оползням, а также при значительных перепадах рельефа. У свайного — самая малая площадь опоры, поэтому скважины бурят до плотных слоев земли. Надо следить, чтобы внутрь них не осыпалась порода, иначе после заливки сваи окажутся разной высоты. Если предстоит строить фундамент на глинистой почве, то это лучший выход.

Общие требования для основы под дом из газоблока

Окончательный выбор определяется способностью фундамента выполнять свою главную функцию:

  • сохранять стабильность форм сооружения придавать ему жесткость;
  • распределять нагрузочные воздействия от общего веса объекта на почвенный состав;
  • не позволять строению давать неравномерную осадку, исключать образование перекосов и трещин;
  • минимизировать силы пучинистых грунтов, предотвращать возможное деформирование;
  • нивелировать боковые нагрузочные воздействия на стены и цокольную часть.

Порядок вычислений онлайн-калькулятора

Основой для калькуляции служит простая арифметика. Чтобы вычислить объём, необходимо указать ширину, длину и высоту проектируемого объекта. Учитываются установленные порядки и правила, предъявляемые к индивидуальным конструкциям, выбранным для проекта.


Принимается в расчёт актуальность цены используемых материалов, инструментов, привлекаемой техники и труда нанимаемых работников. Все вычисления в онлайн-калькуляторе базируются на реальных и одобренных проектах. Благодаря этому при моделировании частных жилых домов получается максимально реалистичный результат.

Регулярная практика в подрядной деятельности даёт возможность учесть даже незначительные ресурсные затраты. Подлинность расчёта фундамента под газобетонный дом гарантируется путём суммирования отдельно взятых расчетов каждого этапа строительства:

  • заложение несущей конструкции;
  • выстраивание стен и плитоперекрытий;
  • монтаж лестниц, дверей и окон;
  • монтаж кровли с подготовкой дымохода;
  • отделка фасада.

Онлайн-калькулятор может оказать помощь при расчетах стоимости всего строительного процесса или ремонта отдельных элементов жилища. Перед началом вычислений необходимо определиться с вариантами конструирования фундамента.

Какой вид обойдется дешевле?

Точную стоимость основания под газобетон можно назвать только после оценки множества факторов: геодезических характеристик, климатических условий, марки применяемого бетона и других. Также следует учесть, будет ли дом с подвалом, цоколем, одно- или двухэтажный.

Ошибочно полагать, что легкость газобетона позволяет возводить конструкции из него на неподготовленном основании. Сразу отметим, вопрос, как построить дом из газобетона без фундамента не рассматривается.

Учитывая хрупкость газобетонных блоков без качественного основания под строение не обойтись в принципе. Любое движение почвы, нескомпенсированное фундаментом аукнется трещинами на газобетоне.
Тем не менее, в действительности газобетон не такой уж и хрупкий материал.

Согласно СНиП 2.03.01-84 «Бетонные и железобетонные конструкции» модуль его упругости (то, что обычно называть «хрупкость») имеет самый низкий показатель, среди всех видов ячеистых бетонов.


Фундамент для дома из газобетона

Какой фундамент нужен под дом из газобетона?

Выбор следует делать исходить из того, может ли фундамент выполнять свое основное предназначение:

  • обеспечивать формостабильность дома. Под этим термином понимается способность основания придавать жесткость строению;
  • распределять нагрузку от совокупного веса дома (не только стен из газобетонных блоков, но и полностью обставленного дома) на грунт;
  • не создавать неравномерную осадку. В противном случае строение перекосится, и по стенам пойдут трещины;
  • компенсировать силы пучения грунта и предотвращать возможную деформацию дома;
  • нивелировать боковые нагрузки на цоколь или стены дома.

Этим требованиям должен удовлетворять фундамент любого вида.

Какой фундамент лучше для дома из газобетона

Ввиду легкости будущего строения к основанию выдвигаются более мягкие требования. А чтобы определиться, нужно рассмотреть,

Виды и типы фундамента под строительство дома из газоблоков (рекомендации, требования, сравнение)

Калькулятор веса дома

Позволяет определить величину давления на основание со стороны здания и правильно выбрать тип фундамента.

На втором этапе выполняется оценка всех нагрузок на основу сооружения.

При расчетах учитывается ряд факторов:

  • материалы конструктивных элементов здания из керамзитобетонных блоков;
  • особенности кровли;
  • региональные погодные условия;
  • схема и размеры чердачного помещения;
  • высота цоколя.

Давление на фундамент складывается из массы наружных стен и внутренних перегородок. Имеет значение наличие стяжки и разновидность отделки.

Оптимальным вариантом является равномерное распределение нагрузок на все фрагменты строения из пенобетона. При расчетах рекомендуется предусмотреть резерв.

Расчет фундамента

Возведение любого дома начинается с расчета фундамента, он является опорой для всей вышележащей конструкции и оттого насколько качественно его смонтировали, зависит долговечность всего сооружения. Принимая решение о выполнении работ по созданию основания своими руками, важно не допустить ошибок при начальных вычислениях и тем более не нужно пытаться сэкономить на материалах. Помните, что грамотно спроектированный фундамент — залог вашей безопасности.

Инструкция

Рядовому пользователю необязательно быть специалистом в строительстве для того, чтобы пользоваться нашим сервисом. Интерфейс интуитивно понятен, а любое недопустимое значение программа обозначит красной подсветкой.

В большинстве случаев, от вас требуется лишь ввести минимальное количество информации:

  • предполагаемые габариты фундамента;
  • марку арматуры на выбор;
  • марку бетона.

В процессе расчета фундамента под дом, вам может быть потребуется ввести некоторые дополнительные величины, но их также можно рассчитать на наших калькуляторах:

  • глубина заложения фундамента;
  • расчетное сопротивление грунта;
  • калькулятор блоков (расчет нагрузки).

Мы подготовили для вас ознакомительное видео, в котором поэтапно рассказывается весь функционал и принцип работы калькулятора фундамента онлайн.

Наш калькулятор также позволяет произвести расчет объема (кубатуру) фундамента в м3, для того чтобы заранее знали, какой объем земляных работ предстоит выполнить.

Расчет бетона на фундамент

Бетон является важнейшим компонентом фундамента, по сути это его «плоть» и от того насколько качественная смесь используется, зависит большинство характеристик основания. При выборе раствора особое внимание стоит уделять показателю класса (марки) прочности, который определяет предельно-допустимые нагрузки на сжатие полностью сформировавшейся смеси. Выражается в кгс/см², т.е. сколько кг способен выдержать 1 см2 поверхности.

По большей части, марка бетона определяется пропорциями цемента, песка (щебня, гравия) и воды, а также условий при которых раствор затвердевал Всего существует около 15 классов прочности о тМ50 (В3,5) до М800 (B60), но в частном строительстве наиболее распространены марки М100-М400. Соответственно, бетон М100 подходит для легких сооружений – гаражей, бань, оборудования, а М400 – для многоэтажных тяжелых зданий, например, из кирпича. Но в абсолютном большинстве случаев, выбирается бетон марки М300.

С помощью нашего калькулятора, вы получите расчет бетона на фундамент (объем, масса). Все значения будут доступны прямо в интерфейсе – вам не нужно переключаться на другие вкладки. Однако от вас требуется ввести, используемую марку бетона.

Расчет цемента на фундамент с помощью нашего онлайн-калькулятора никогда не был таким простым. Просто заполняйте поля в инструменте и в результатах расчета вы получите необходимые значения!

Расчет арматуры для фундамента

Арматура – второй по важности компонент фундамента (его «кости»), который позволяет компенсировать и нивелировать воздействующие нагрузки на расстяжение и изгиб. Всеизвестный факт, что бетон не отличается гибкостью и пластичностью, однако он обладает высокой прочностью на сжатие. Для того чтобы объединить эти качества и повысить эксплуатационные характеристики основания, а также недопустить деформации после возведения сооружения – фундаменты армируют.

Армирование фундамента представляет собой создание определенный типа каркаса из соединенных горизонтальных, вертикальных и поперечных стержней. Наиболее значимой характеристикой арматуры является ее диаметр и ее выбор зависит от типа грунта, температурных особенностей, стеновых материалов и габаритов возводимой конструкции. Считается, что для легких построек оптимально применять 10 мм стержни, 12 мм – для одноэтажных и малоэтажных зданий из пористых материалов, 14 мм – для малоэтажных из тяжелых материалов, 16 мм – для многоэтажных сооружений и сложных грунтов.

Вторым важным показателем является шаг вязки арматуры. Обычно он подбирается на глаз, на основании общей массы конструкции и типа подстилающего грунта, величина должна находится в пределах 200-600 мм. Стандартный интервал, который применяют в частном строительстве – 500 мм.

Встроенный калькулятор расчета арматуры на фундамент позволяет получить посчитать количество стержней, их общую длину, массу и объем. Результат предоставляется, как при расчете ленточного фундамента, так и монолитной плиты.

Наш калькулятор будет полезен при расчете фундамента для дома из газобетона, пенобетона, кирпича и других строительных блоков!

Плитный фундамент для дома из газобетона

По мнению большинства профессионалов и пользователей, это самый надежный вид основания. Фундамент из железобетонных плит успешно справляется с задачей обеспечения равномерного распределения нагрузки с двух сторон.

  • Во-первых, исключается давление снизу, со стороны почвы. Ведь морозное пучение грунта не в силах разрушить плиту. Двигаясь синхронно с почвой, монолитный фундамент обеспечивает целостность построенному на нем доме.
  • Во-вторых, более равномерно распределяется давление со стороны дома. Таким образом, вероятность деформации газобетонной конструкции стремится к нулю. Важным аспектом в его обустройстве является наличие дренажной системы.

Плитный фундамент, часто называют монолитным или плавающим, но это не совсем верно. Плитный фундамент – это готовые ж/б плиты, уложенные на предварительно подготовленное основание. Места соединения плит заливаются бетоном. Таким образом, обеспечивается жесткость (целостность) основания под газобетонный дом. Преимуществом является то, что его обустройство не занимает много времени.

Самым трудоемким этапом при устройстве плитного фундамента для дома из газоблоков является подготовка котлована. Устройство котлована состоит из нескольких этапов: засыпка дна щебнем с последующей трамбовкой и формированием тонкого бетонного основания, которое заливается между двумя слоями защитной гидроизолирующей пленки.

Уложенные плиты выстаиваются в течение периода, достаточного для схватывания соединяющего слоя бетона. Сложность при возведении плитного фундамента заключается в немалом весе железобетонных плит и необходимости применять специальную технику (кран), что существенно увеличивает стоимость работ.

Вывод. Плитный фундамент рекомендуется выбирать если отмечается значительная пучинистость грунта на участке.

Монолитный фундамент для дома из газобетона

Монолит заливается непосредственно на месте строительства дома. Устройство монолитного фундамента заключается в рытье котлована и заливке бетона по всей площади будущего коттеджа. При этом, есть возможность сразу формировать строительно-инженерные элементы – ступени, опалубку.

Монолитный фундамент армируется в обязательном порядке. В этом случае и бетонирование должно производится в один прием. Если площадь газобетонного дома небольшая, можно обойтись без армирования, тогда бетон нужно заливать в несколько слоев, толщиной не более 150 мм и только после полного застывания (высыхания) предыдущего слоя.

Главный нюанс состоит в правильной подготовке основания (плотно утрамбованный щебень) и штыковании, которое представляет собой воздействие на бетон штыковой лопатой с целью устранить воздушные пузыри в бетонной смеси.

Вывод. Монолитный фундамент, несмотря на дороговизну и значительные затраты труда, считается самым надежным для строительства из газобетона. Поскольку устраняет возможный изгиб стен. Единственный недостаток в невозможности обустройства подвала.

Достоинства и недостатки свайных опор для газоблочного дома

Фундамент на винтовых опорах обладает определенными преимуществами:

  • строительство ведется быстрыми темпами. Для возведения такой фундаментной основы достаточно одной – двух недель;
  • монтажные работы разрешается выполнять при любых погодных условиях;
  • возможность ведения строительных работ на участках со сложными грунтами и перепадами высот, с высоким уровнем грунтовых вод и промерзания земли;
  • значительная экономия трудовых затрат и финансовых средств;
  • продолжительный эксплуатационный период.

Ленточный фундамент для дома из газобетона

В некоторых случаях, если грунт достаточно хороший, а дом из газобетона не будет выше 1-2 этажей, рациональнее использовать ленточный фундамент. Этот вариант идеально подходит, если средства ограничены, а также если хочется побыстрее закончить строительство объекта. Пошаговая инструкция:

  1. Проектирование. Если потребитель думает, что земля достаточно твердая, все равно необходимо выполнить геологические изыскания, чтобы убедиться. Может оказаться так, что грунт совсем не подходит для ленточного варианта, и лучше узнать об этом раньше, чем через пару лет, когда дом начнет разваливаться.
  2. Разметка. В соответствии с составленным проектом потребуется установить на земле разметку.
  3. Рытье траншеи. Для этого можно нанять трактор с ковшом, чтобы быстрее справиться с работой. Но если работников достаточно, можно обойтись своими силами, и быстро выполнить задачи.
  4. Подушка. Ее можно не делать, но специалисты все равно рекомендуют на дно траншей высыпать гравий или песок. Это придает дополнительную сейсмоустойчивость. Чтобы его утрамбовать, можно залить водой.
  5. Армирование. Выполняется с использованием купленной арматуры или подручных материалов. Вполне подойдут старые трубы любого диаметра, любые металлические приборы и приспособления, которыми впоследствии не планируется пользоваться.
  6. Заливка бетоном. В идеале, все траншеи должны заливаться бетоном одновременно, однако ничего страшного, если сделать этого не удается. Но желательно все-таки работать быстрее, поскольку тогда бетон не будет сцепляться между собой.

После полного высыхания ленточный фундамент полностью готов к дальнейшим строительным работам.

Данная пошаговая инструкция подходит и для фундамента для дома из пеноблока

Свайный фундамент

Свайный фундамент, если выбирать для этого специальные сваи, можно установить буквально за один день. Еще несколько дней потребуется, чтобы бетон крепко взялся. У свайного фундамента есть несколько ключевых достоинств:

  • При покупке современных свай для установки не потребуется аренда и использование спецтехники, но исходные затраты немного увеличиваются.
  • Сейсмологическая устойчивость, что идеально подходит для регионов с повышенной сейсмоактивностью. Также рекомендуется использовать только такой вариант основания, если планируется строительство на сложных каменистых грунтах с обилием подземных вод.
  • Высокая сопротивляемость к промерзанию, различным атмосферным воздействиям. Следует отметить, что сваи, купленные на вторичном рынке, необходимо дополнительно обрабатывать специальными составами, чтобы повысить рассматриваемые характеристики, т.к. за годы эксплуатации они могли снизиться.
  • Доступ к строительству, независимо от времени года. Когда нужно работать с бетоном, обычно выбирают осень или весну, поскольку в это время создаются оптимальные условия для полноценного высыхания бетонных смесей. Но свайный фундамент можно заготовить зимой, чтобы весной уже приступать к строительству самого дома.

К сожалению, с таким фундаментом не удастся выполнить подвальное помещение или обустроить на нижнем этаже узел коммуникаций и инженерных сетей.

Винтовые сваи

Расчет количества винтовых свай с помощью калькулятора

Калькулятор свайСторона АМенее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 мСторона BМенее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 мТип строенияБеседкаБытовкаГаражПристройкаБаняДомЭтажность11.52Материал
строенияКаркасДерево цилиндрическое d=150Дерево цилиндрическое d=200Дерево цилиндрическое d=250Дерево брусовое 100х100Дерево брусовое 150х150Дерево брусовое 200х200ГазобетонПенобетонВыбор грунтаПесокСуглинокТорф, толщина 1.5 метраТорф, толщина 3 метраТорф, толщина 5 метраТорф, толщина 7 метраТорф, толщина 9 метраТорф, толщина 10.5 метраКоличество
углов дома456789101112131415Планируемая
высота пола
над землейменее 50 смболее 50 смПечка в домеНетДаКол-во свай:
Диаметр сваи:
Длина сваи: Если вам необходимо рассчитать количество винтовых свай, которые потребуются для строительства фундамента на вашем объекте, вы можете сделать это, не выходя из дома. Вам нужно только знать первичные параметры. Необходимо подсчитать количество углов и стыки внешних стен с несущими перегородками. В указанных местах и должны располагаться сваи, они должны идти по периметру с шагом не более трех метров. Если вы планируете установить камин, то, в зависимости от его веса, вам необходимо установить под него от одной до четырех свай.

Воспользуйтесь онлайн-калькулятором расчета количества свай на нашем сайте. Помимо необходимого количества, вы сможете узнать также их предварительный диаметр и длину.

Расчет свайного поля онлайн достаточно прост, Вам требуется только внести данные в соответствующие поля:

  1. Укажите длину сторон вашего строения.
  2. Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
  3. Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
  4. Выберите строительный материал вашего сооружения.
  5. Укажите тип грунта на участке.
  6. Укажите количество углов планируемого дома.
  7. Укажите высоту цокольного этажа из предложенных вариантов.
  8. Отметьте, собираете ли вы устанавливать камин/печку.
  9. Нажмите на кнопку «Рассчитать».

Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.

Набивные сваи

Забивные бетонные сваи

Ростверки

Ту часть свай, которая находится над землей, связывают жестким железобетонным ростверком, впоследствии чего образуется единая фундаментная конструкция. Ростверк необходим для равномерного распределения физических нагрузок и, конечно же, возможности возводить газобетонные стены.

Ростверк может быть:

  1. Монолитным или сборным;
  2. Висячим, наземным или частично заглубленным;
  3. Выполнен из балок или сплошной плиты.
Установка винтовых свай с ростверком

В том случае, если вы решили построить дом из газобетона на винтовых сваях, начинать следует с разметки участка. По периметру будущих стен определяют места установки опор. Их располагают под наружными и внутренними вертикальными конструкциями с шагом 1,5-2 метра.

Винтовые сваи можно приобрести на специализированных строительных рынках или изготовить самостоятельно. Для определения длины опор необходимо провести геологические исследования в зоне проведения работ или воспользоваться информацией от специализированных организаций. Большую помощь могут оказать и соседи, уже осуществившие строительство дома.

После доставки можно начинать установку винтовых свай. Они устанавливаются вертикально лопастями вниз и заглубляются вращением в грунт. Необходимо постоянно контролировать правильное положение с помощью строительного магнитного уровня или отвеса. При установке винтового фундамента обычно два человека вращают трубу с лопастями, один или два контролируют и направляют ее. Для управления применяют обрезки профильных прямоугольных или круглых стальных труб длиной 2-3 метра.

Чтобы установленный дом из газобетона на свайном фундаменте длительное время радовал своих хозяев и не доставлял никаких проблем, основание строения должно изготавливаться с соблюдением технологии. Даже малейшее отклонение от требуемой вертикали может привести к неправильной работе основания строения. Ввинчивают винтовые сваи на такую глубину, чтобы они надежно углубились в прочный слой грунта.

После монтажа всех опор свайного фундамента необходимо обрезать их на одном горизонтальном уровне. С этой целью необходим лазерный уровень и угловая шлифовальная машинка, прозванная в народе болгаркой. Включив нивелир, устанавливают его лучи на необходимой высоте от почвы и размечают маркером на каждой трубе сваи. Далее наносят кольцевую линию, обернув листом плотной бумаги и совместив его верхнюю кромку.

Болгаркой с установленным диском по металлу надрезают трубу по разметке на глубину 1 мм. После этого прорезают металл на полную толщину до отделения лишней части оголовка. Так поступают со всеми опорами винтового фундамента. После приведения их к общему уровню необходимо выполнить работы по дополнительному усилению и антикоррозионной защите внутренней поверхности свай. Для этого их заполняют жидким бетоном доверху.

Газобетон на винтовых сваях невозможно монтировать без дополнительной работы с ними. Она заключается в наваривании на верхних кромках стоек специальных площадок, изготавливаемых из обрезков труб большего диаметра и листовой стали толщиной 10 мм. Эти оголовки изготавливаются предварительно по количеству приобретенных или изготовленных винтовых свай.

Установка винтовых свай с ростверком

Поскольку блочный газобетон на винтовых сваях требует сплошного линейного основания, его также придется изготовить дополнительно. Монтируется ростверк на оголовках опор и представляет собой стальные или железобетонные элементы. Первые более предпочтительны, так как предполагают использование готового проката двутаврового или П-образного сечения. Их удобно крепить к оголовкам сварным швом.

Сделать железобетонный ростверк на винтовых сваях сложнее. По расположению он может быть заглубленным, надземным и воздушным, приподнятым над уровнем почвы. Последний вид наиболее сложен для изготовления. Технология монтажа железобетонного ростверка следующая:

  1. после обрезки винтовых свай по периметру будущих стен и перегородок выкапывается траншея или сразу после предварительного выравнивания устанавливается щитовая опалубка;
  2. для воздушного ростверка устанавливаются дополнительные опоры, на которые крепится дно будущей ленты и боковые стенки;
  3. в подготовленную опалубку устанавливается каркас из стальных прутьев диаметром 8-10 мм, связанных между собой отожженной проволокой;
  4. далее выполняется заливка бетонной смеси, ее утрамбовывание и выдержка до полного отверждения в течение 2-3 недель. В первые семь дней смесь накрывают холстиной, которую периодически увлажняют.

Свайно-ростверковое основание

Применение ростверка значительно упрощает процесс возведения дома на винтовых сваях. В отличие от традиционного ленточного основания, свайно-ростверковое позволяет связать всю конструкцию дома с наиболее прочным и надежным слоем грунта, расположенным достаточно глубоко. Кроме этого, сваи служат единственным возможным решением в случае строительства на склонах холмов, пологих оврагов, берегов рек, озер и прудов.

Не все пользователи знают, можно ли строить дом из газобетона на винтовых сваях. Данная статья не только дает утвердительный ответ на данный вопрос, но и рекомендует применять такое основание при работах с таким относительно легким и прочным материалом. Вероятно, за газобетоном на винтовых сваях будущее частного домостроения в нашей стране.

Монтаж свайных и свайно-ростверковых фундаментов

Для начала нужно подготовить все сваи под внешние и внутренние стены, а также арматуру, если того требует конструкция. Средняя высота ростверка – 0,3-0,4 м, ширина – 0,3-0,6 м.

Процесс непосредственного монтажа также включает следующие этапы:

  1. Подготовка и разметка участка. Прежде всего, снимается растительный слой до глубины в 0,4-0,5 м, и поверхность выравнивается. Далее проводится разметка углов, контуров наружных и внутренних стен. Делаются метки на местах, где будут сваи.
  2. Бурение шурфов. Проводится с помощью соответствующей техники; возможно использование ручного бура.
  3. Монтаж свай. Асбестоцементные трубы или иные оболочки помещают в котлованы, внутрь вставляется арматурный каркас, а после следует процесс заливания полости бетоном.
  4. Монтаж ростверка. После того, как установленные сваи обретут достаточную прочность и стойкость, промежутки между опорами засыпаются песком и трамбуются. Далее размещают щиты опалубки, продумывают систему для подвода и отвода воды, систему электричества.
  5. Затем следует процесс гидроизоляции с помощью рулонных листов, на которые после устанавливается арматурный каркас, связываемый со стержнями свай. Заливается бетонная смесь, и позже опалубка демонтируется. На финальной стадии убирается песок.

Если песчаную засыпку не удалить, на нижнюю часть бетонной ленты в зимнее время будет сильно давить расширившийся под воздействием холода грунт.  Может произойти разрушение ростверка и отрыв свай, поэтому технология монтажа должна соблюдаться безукоризненно.

Вариант свайно-монолитного фундамента(плита на сваях)

Основные ошибки при строительстве свайно-ростверкового фундамента

Фундамент для одноэтажного дома

Даже когда возводится одноэтажный дом, особенно если планируется в нем жить, крайне важно правильно выполнить фундамент. Поскольку здание будет не кирпичным, а газобетонным, строительство обойдется намного дешевле. Соответственно, и в сам фундамент не придется вкладывать много денег.

Что касается выбора варианта, то здесь нужно ориентироваться на геологические и климатические особенности. А также следовать заданным правилам.

Фундамент для одноэтажного дома

Фундамент для двухэтажного дома

Двухэтажные дома перед началом строительства должны тщательно проектироваться. Нельзя просто построить сверху второй этаж, поскольку это очень опасно. Если изначально планируется возведение двух этажей, будет намного проще, поскольку удастся сразу создать основание, которое выдержит потенциальную нагрузку.

Если же планируется пристраивать второй этаж, то можно использовать сваи для укрепления того фундамента, что уже имеется. Но все-таки рекомендуется поднять техническую документацию и убедиться, что фундамент действительно выдержит новую нагрузку, либо доработать его, если это не так.

Расчет фундамента для дома из газобетона

Если необходимо построить фундамент для 1-этажного дома, тогда за основу берутся минимальные расчеты. Сначала вырывается траншея глубиной в полметра. Далее выполняются слои:

  1. Песчаная подушка. Ее можно сделать и из мелкого гравия, либо гравия, перемешанного с песком. Но лучше все-таки купить песок. Достаточно 20 см по всему периметру.
  2. Установка опалубки из досок. Можно использовать и фанеру, если материалы для опалубки необходимо покупать, т.к. нет подручных средств.
  3. Укладка армированного каркаса. Выполняется в 2 слоя. Арматуру можно не варить, достаточно закрепить прутья между собой проволокой, но обязательно металлической.
  4. Заливка бетонной смеси.

Далее требуется время, чтобы фундамент хорошо просох. В течение недели необходимо постоянно смачивать верхнюю часть бетона, чтобы она не трескалась из-за разницы температуры и влажности внутри и снаружи.

Размеры фундамента для дома из газобетона

Что касается размеров, то здесь особенно мудрить не придется. Фундамент должен соответствовать по размерам будущему дому. Иногда он выполняется немного меньше, но поскольку все внешние стены являются несущими, лучше делать его даже немного больше.

Также перед началом строительства рекомендуется продумать наличие инженерного цокольного этажа или подвального помещения.

Ошибки и рекомендации по строительству

Основные промахи, которые допускают застройщики на строительстве фундамента — это:

  1. Неправильный расчёт количества свай. При любом подсчёте надо руководствоваться правилом чередования опор не реже, чем через каждые 1,5 – 2 м.
  2. Экономия на приобретении дешёвых марок цемента приводит к потере несущей способности СРФ. Для приготовления бетона надо использовать цемент не ниже М 400.
  3. Производство работ в холодное время года. Оптимальная температура воздуха для заливки бетоном опалубки должна быть не ниже 5 – 10С.
  4. Нарушение вертикальности опорных конструкций чревато разрушением фундамента. На монтаже свай необходимо пользоваться геодезическими инструментами.

Заключение

Не следует полагать, что легкий вес газобетонных блоков позволяет вести строительство на неподготовленной основе. Надежный фундамент – вот гарант прочного и долговечного объекта. И самый оптимальный вариант его строительства – на сваях.

Свайный фундамент для дома из газобетона станет прекрасным выбором там, где грунты позволяют выполнять данный вид основания и оправдывают его монтаж. Газобетонные дома обладают небольшим весом, поэтому строить их можно на разных типах фундамента, но из-за боязни усадок и деформаций предполагают применение только максимально жесткого основания. Конструкция свай и ростверка вполне способна обеспечить нужную жесткость.

Заключение

Свайный фундамент для дома из газобетона станет прекрасным выбором там, где грунты позволяют выполнять данный вид основания и оправдывают его монтаж. Газобетонные дома обладают небольшим весом, поэтому строить их можно на разных типах фундамента, но из-за боязни усадок и деформаций предполагают применение только максимально жесткого основания. Конструкция свай и ростверка вполне способна обеспечить нужную жесткость.

Источники

  • https://1pofundamentu.ru/svajno-lentochnyj-fundament-dlya-doma-iz-gazobetona.html
  • https://betonov.com/fundament/svajnyj-stolbchatyj/kak-ukladyvat-gazobloki-na-svajnyj-fundament.html
  • https://TvoiDvor.com/beton/kalkulyator-dlya-rascheta-fundamenta-doma-iz-gazobetona/
  • https://sibstroy-dom.ru/stroitelstvo/fundament-pod-gazobeton-svoimi-rukami.html
  • https://kalk.pro/concrete-base/
  • https://stroy-okey.ru/house/foundation/fundament-dlya-doma-iz-gazobetona-vidy-fundamenta-iz-gazobetona-raschet-poshagovoe-rukovodstvo/
  • http://stroy-gazobeton.ru/22-svajnyj-rostverkovyj-fundament-dlya-doma-iz-gazobetona
  • https://StroykaRecept.ru/fundament/po-obektu-stroitelstva/dom-iz-gazobetona-na-vintovyx-svayax.html
  • https://stroim-domik.org/stroitelstvo/fundament/svajnyj/lentochno-sv/pri-vozvedenii-doma-iz-gazobetona
  • https://1beton.info/maloetazhnoe/fundament/kak-sdelat-svajnyj-fundament-dlya-doma-iz-gazobetona

[свернуть]

как построить своими руками, свайно-ростверковый какой вариант лучше на глинистом грунте

Содержимое

  1. Характеристики
  2. проекты
    • плита
    • Свайно-ростверковый
    • лента
    • Кирпич
    • Столбчатый
  3. Как выбрать?
  4. Строительство
    • плита
    • лента
    • Сваи и колонны
  5. Совет

Выбирая фундамент под строительство бетонных блоков, необходимо учитывать все технические характеристики матери.Газобетон — популярный бюджетный материал, часто применяемый при строительстве жилых домов, коттеджей и хозяйственных построек. Имеет ряд преимуществ, ввиду которых пользуется большим спросом. Но дом из газобетона тяжелее конструкции из бревна или бруса, поэтому здесь необходимо подумать о прочном фундаменте.

Характеристики

Газобетон — ячеистый бетон автоклавного твердения. За свою историю он нашел применение практически во всех сферах возведения конструктивных элементов зданий и сооружений любого типа.Характерные особенности этого материала делают его весьма конкурентоспособным на рынке строительных материалов.

Основные преимущества возведения фундаментов из этого материала:

  • независимость от перепадов температур;
  • легкий вес;
  • быстрый монтаж и простота монтажных работ;
  • экологичность;
  • Разумная стоимость
  • ;
  • отличная тепло- и звукоизоляция;
  • высокая морозостойкость, но из-за пористости вода не быстро проникает в материал;
  • универсальность: газобетон можно пилить, сверлить, тем самым Газоблоку можно придать разную форму;
  • на заводах по производству газобетона имеет лабораторию, которая контролирует качество материала;
  • газобетон относится к каменным материалам, но это достаточно легкий материал.Для него подходит практически любой тип фундамента, отвечающий требованиям жесткости и деформации.

проектов

По прочности и конструктивным решениям газоблоки не хуже обычного кирпича. На них редко появляется плесень и сырость, они прекрасно дышат.

Перед возведением фундамента необходимо определиться с типом фундамента, а также тщательно спроектировать будущий фундамент вашего дома.

плита

Плита типа является одним из вариантов неглубокого или мелкозаглубленного фундамента.Это бетонная плита, под которой утрамбован слой песка и гравия. Вариант жилья плита из газобетона имеет максимальную несущую способность, что достигается за счет большой площади опорной плиты, занимающей всю площадь здания.

В большинстве случаев толщина плиты составляет от 20 до 40 см. Фундамент монолитного типа имеет большую пространственную жесткость, чем фундамент, собранный из отдельных плит.

Основные преимущества фундаментной плиты:

  • простая установка;
  • низкая стоимость;
  • высокая грузоподъемность;
  • Общая платформа
  • не подвергается локальным деформациям;
  • возможность использования подвала как этажа до первого этажа;
  • Высота корпуса может быть выше двух этажей при нагрузке 20-25 т / м2;
  • легкость монтажа в труднопроходимой местности.

Минусы: плитный фундамент возводят только в домах, не предусматривающих подвал.

Свайно-ростверковый

Свайный фундамент в последнее время становится все более распространенным благодаря своей надежности, универсальности и доступности по монтажу своими руками. Очень часто газобетонные конструкции возводят на винтовых сваях, соединенных между собой ростверком, на участках с неглубокими грунтовыми водами. Установка монолитного ростверка убережет кладочный блок от растрескивания, которое возникает при усадке.

Чаще всего при выборе газобетонных свай для конструкций отдают предпочтение набивным или винтовым опорам. Эти сваи просты в установке даже при самостоятельном строительстве.

лента

Поясной вариант — это железобетонная полоса, проходящая по периметру здания, а также для несущих стен. Заселение ее путем рытья ямы. Этот тип фундамента лучше всего подходит для строительства газобетонного дома.

Мелкозаглубленный вариант идеально подходит для возведения зданий из бетонных блоков на идеальном грунте, не подверженном вспучиванию и сдвигам.Достаточная глубина, равная 500 мм. В противном случае фундаменты глубокого типа ленточного типа. Подошва, таким образом, будет ниже уровня замерзания.

Встраиваемый вариант хорош тем, что позволяет обустроить подвал или подвал, а также добавить декоративные элементы, например, красивые бетонные ступени.

Кирпич

Хорошим вариантом для дома из газобетона также будет фундамент из кирпича, но только в том случае, если грунт не склонен к вспучиванию, а также при строительстве одноэтажных домов.

В приборе используется только кирпич марок не ниже М200 с показателем морозостойкости Ф35-10.

Столбчатый

Этот участок строится только на твердом грунте с равнинным рельефом. Конструкция представляет собой железобетонный ростверк, под каждым углом которого устанавливаются несущие стены, кирпичные, каменные или бетонные столбы. Они могут быть круглой или квадратной формы.

Этот вариант отличается от конкурентов дешевизной, простотой монтажа и расчетов.

Один тип опорного фундамента для строительства домов из газобетонных блоков — основа технологии TISE — технологии индивидуального строительства и экологии. От стандартных столбчатых фундаментов TISE отличается пяткой, увеличивающей площадь опорной стойки, при этом снижается величина давления на квадратный сантиметр грунта, тем самым увеличивая несущую способность сваи почти вдвое.

TISE — вид фундамента, не требующий специального оборудования при строительстве, для монтажа требуется только сверло TISE и переносная опалубка. Одно из главных требований технологов TISE при строительстве зданий — легкость материала. Поэтому существует идеальный вариант использования газобетона. Только по правилам дом, построенный на TISE, прослужит своим хозяевам долгие годы. Во-первых, при разработке проекта учтите, что газоблоки не любят движение транспорта, желательно также укрепить бетонный плот-фундамент, который будет соединять сваи единой монолитной плиты. Во-вторых, перед возведением стен убедитесь, что основание устойчиво и готово к дальнейшему возведению.Фундамент рекомендуется делать до осени, а весной, проверяя геометрию, начинать строительство дома.

Помните, что ТИСЭ подходит только для легких конструкций, и, несмотря на то, что газобетон легкий, большой дом 10х10 уже будет весить около 2000 тонн, поэтому внимательно взвесьте все «за» и «против» фундамента будущего здания. Такой вариант фундамента отлично подойдет для дома в 1 этаж.

Как выбрать?

Выбирая фундамент для дома из газобетона, учитывайте не только экономическую выгоду, так как долговечность окончательного основания, как и всей конструкции, зависит от многих факторов.

Выбирать фундамент для дома из бетонных блоков следует, прежде всего, исходя из типа грунта, глубины промерзания грунтовых вод, природных условий, а также рельефа местности.

Оцените почву в своем районе.

Например, бетонная плита — лучший вариант, поскольку она сводит к минимуму усадочную деформацию. При движении почвы плита движется вместе с ней, обеспечивая сохранность дома.Фундаменты из плит способны выжить даже в самых агрессивных средах.

Ремень мелкозаглубленный вариант подходит для домов, стоящих на слабых или среднепучинистых почвах. Углубленный на глубину промерзания грунт можно ставить на основание пучинистых грунтов.

Опорный фундамент строить только на устойчивом грунте с гладкой поверхностью.

В свою очередь свайный фундамент подходит для любого типа грунта, даже глиняного.

Также специалисты советуют учитывать этажность здания, так как в зависимости от этажности увеличивается общий вес конструкции и соответственно нагрузка на землю.Если вы выбрали одноэтажный дом, смело выбирайте любой вариант фундамента из вышеперечисленных. Но возводить двухэтажный дом рекомендуется только из плитного монолита или на ленточной основе. Глубина и ширина ленты в последнем варианте должны быть больше, чем при строительстве одноэтажного дома.

Перед тем, как рассчитывать характеристики фундамента для дома из газобетона, необходимо помнить, что это сложный процесс, требующий особой внимательности и внимательности.Если не хотите обращаться к профессионалам, каждый собственник здания сможет произвести все расчеты самостоятельно.

Перед расчетами необходимо знать:

  • газоблоков по плотности и толщине;
  • приблизительный вес строительных материалов и кровли;
  • этажей зданий;
  • тип грунта;
  • расчетная снеговая нагрузка.

Процесс проектирования включает в себя не только подготовку чертежей, но и разработку основных коммуникационных деталей, инженерного цокольного этажа или гаража в подвале, нанесение схем и проводку t.d. Все эти факторы напрямую влияют на выбор типа фундамента для будущего строительства.

Перед проектированием фундамента определитесь с бюджетом. Конечно, на строительстве нельзя сэкономить, но важно учитывать целесообразность возведения дорогостоящего фундамента. Решение следует принимать только после обследования почвы.

Строительство

Возведение фундамента своими руками возможно, но требует точного соблюдения технологии строительства.Для каждого типа фундамента существует своя пошаговая система редактирования.

плита

Как уже было сказано выше, фундамент из плит отлично подходит для домов из газобетона. Фундаментная плита может прослужить до 100 лет при правильном подходе к строительству. Основа надежности — правильная арматура арматурными стержнями диаметром не менее 12 мм. Не экономьте на материалах, так как именно металлический каркас работает на растяжение и не даст в будущем растрескаться плите.

Железобетонная плита, установленная под всей поверхностью дома. Параметры плиты должны соответствовать эскизу будущей газобетонной конструкции. Например, в гаражах или банях минимальная толщина 100 мм, а для жилых домов — не менее 200-250 мм. При возведении плит внимательно обратите внимание на гидроизоляцию: низ основания рулонный гидроизоляционный материал, а верхний — смазочный или разбрызганный.

Для уменьшения теплопотерь необходимо утеплить фундамент.

лента

Основным материалом ленты является бетон из песка, цемента и воды.Для большей прочности необходимо укрепить бетонную основу конструкции за счет железной арматуры. Перед предполагаемым строительством нужно очистить территорию строительства и сделать всю необходимую разметку несущих стен. Далее исследуем перепады поверхности и выбираем самую низкую точку, тем самым устраняя разницу в высоте фундамента. Траншею, дно которой должно быть идеально ровным, можно выкопать своими руками или с помощью специальных машин. Далее на дно укладывается специальная подушка из песка и гравия.

Перед выполнением заливки необходимо установить опалубку, после чего арматурный каркас укладывается по периметру фундамента путем забивания арматурных стержней.

Для заливки растений рекомендуется использовать бетон, который заливается на дно траншеи 20 см слоями. Каждый слой необходимо утрамбовать, чтобы избежать образования пустот. Поверхность после завершения работы обязательно выравнивается.

Ленточный фундамент перед возведением стен необходимо тщательно просушить. Это может занять до одного месяца.

Сваи и колонны

Сваи столбчатые и являются наиболее экономичным вариантом за счет небольшого расхода материала, а также высокой скорости возведения.

Сверху оба типа соединены с горизонтальным железным плотом, на котором затем построено здание.

Газоблок — легкий материал, не требующий нанесения клея, выдавливающего раствор. Если сравнивать с кирпичными стенами, бетонные блоки можно укладывать без перерывов.По строительным нормам для кирпичной кладки используются наружные стены толщиной 350-450 мм, внутренние — около 200 мм.

Перед укладкой первого ряда блоков необходимо произвести гидроизоляцию фундамента. В качестве материала для гидроизоляции можно выбрать рубероид или сухие смеси на основе полимерцементного раствора. Необходимо тщательно выровнять основание из цементно-песчаной смеси.

Следует обратить особое внимание на кладку первого ряда бетонных блоков, ведь от того, как именно они будут укладываться, будет зависеть качество всей конструкции.Ровность кладки можно определить с помощью шнура и уровня.

Для штабелирования используется специальная клейкая консистенция густого крема. Клеевой раствор наносился мастерком или кареткой, ширина которой должна быть равна ширине кладки.

Выравнивание газобетонной кладки необходимо проверять после укладки каждого ряда.

Совет

  • Лучшим вариантом под фундаментную плиту из газобетона является дом с изоляционной плитой, обеспечивающей необходимую устойчивость перекрытия.
  • Производство работ с использованием бетонных блоков следует проводить при температуре от +5 до +25 градусов.
  • Для приготовления бетонного ленточного фундамента рекомендуется использовать чистую воду и песок без примеси глины и земли.
  • При отрицательной температуре наружного воздуха для замешивания бетонного раствора разрешается использовать теплую воду, при необходимости — только холодную.
  • При проведении работ по устройству фундамента в неустойчивом грунте необходимо позаботиться об укреплениях стенки котлована.
  • Бетон марки
  • М100 подходит для начальных этапов строительства и заливки фундамента. М200 применяется для строительства фундаментов домов с небольшим перекрытием, М250 и 300 идеально подходят для строительства фундаментов громоздких частных домов.
  • Чтобы укрепить фундамент опоры, необходимо усилить его опору. Ленточная основа усилена армирующей засыпкой с использованием стопки бетонных каркасов по всей длине сваи.
  • Цоколь
  • увеличит полезную площадь жилища до двух раз, но жилой цокольный этаж невозможен без качественной гидроизоляции.
  • Чтобы стены газоблоков не растрескались раньше времени, необходимого для их армирования, а затем подвергнуть блочную внешнюю отделку.
  • План возведения стен дома с учетом того, что на возведение этапа фундамента уходит около месяца работ.
  • Помните, что необязательно начинать возведение фундамента, не просчитав всю его общую стоимость.Самым дешевым вариантом считается свайный фундамент под частный дом.

О том, какой нужен фундамент под дом из газобетона, смотрите в следующем видео.

Запрещается использование любого контента без нашего предварительного письменного согласия.

Нужен Фундамент под дом из газобетона

Что нужен фундамент под дом из газобетона? Единственно правильного ответа не существует. Практически любой из возможных, станет отличным началом для типа строительства.Стоит отметить, что основы проектирования деревянных или кирпичных построек выбираются быстро, однако новые материалы имеют свои стандарты и требования.

Внимание: проект фундамента под дом из газобетона требует глубокого понимания и знания некоторых хитростей, которые помогут ускорить процесс заливки и создать конструкцию, выдерживающую практически любую нагрузку.

При проектировании фундамента под дом многие совершают роковую ошибку — надеясь, что для более легкого материала не потребуется массивный фундамент.Ленточный фундамент под дом из газобетона должен был стоить крепости и глубины, иначе в короткие сроки конструкция дома потрескается. Основная задача бетонного основания при строительстве — создать условия, при которых все давление будет рассеиваться равномерно, без пиковых участков.

Основной проблемой при возведении опорных конструкций дома из газобетона, является сила плавучести. Это силовой баланс здания, построенного из более тяжелых материалов.Чтобы решить проблему, нужно понимать, какая ширина будет идеальной. Бетонное основание под одноэтажный дом из газобетона может быть малой глубиной, но стоит уделить большое внимание тому, как именно оно будет построено.

Важно! При малой глубине формы основания необходимо использовать подушку из песка. Именно такая подушка способствует лучшей устойчивости фундамента даже при глубоком промерзании почвы.

Стоит отметить, что наиболее подходящим вариантом является конструкция опорной сваи под дом из газобетона как на видео:

Форма фундамента дома с дополнительными сваями, способная удерживать от деформации каркас возводится практически на любом грунте или грунте.Благодаря сваям углубление, которое обычно достигает 1 метра, дает нагрузку на почву и противодействует толкающим силам.

Фундамент под двухэтажный дом из газобетона ↑

Для того, чтобы соорудить фундамент своими руками под дом из газобетона на двух этажах, необходимо учесть все важные аспекты строительства. Среди них наиболее важными являются:

  • масса стен и сила давления на один метр основания из бетона;
  • масса плиты, которая будет оказывать дополнительное давление на основание конструкции;
  • вес крыши как дополнительный груз.

При строительстве двухэтажных домов остается важный вопрос — какой размер фундамента под дом из легкого материала нужен. Профессиональным строителям, занимающимся возведением таких построек, рекомендуется использовать конструкцию, которая будет как минимум на 10 сантиметров шире строительного блока вверху и на 15-20 шире в нижней части. Является ли эта конструкция клиновидной, дает возможность предотвратить «съезд» дома на землю. Кроме того, если вы используете эту причину, вам следует обратить внимание на субстрат, который обычно полностью состоит из песка.

В общем, расчет фундаментов под дом из газобетона можно производить с помощью обычного калькулятора ленточного фундамента под строительство.

Фундаментная плита под дом из газобетона ↑

Этот тип основания отличается тем, что заливка бетона происходит непосредственно под всей поверхностью конструкции. У этого фундамента здания есть как положительные стороны, так и отрицательные. Среди положительных можно выделить:

  • легко заливать бетонной смесью на стройплощадке;
  • использование меньшего количества арматуры для усиления основания;
  • Фундамент при желании может служить отличным перекрытием внутри домов;
  • Распределение массы всего дома на печи снижает силу плавучести, действующую на дом.

К отрицательным моментам использования такой подложки можно отнести:

  • дороговизна бетона для приготовления бетонной смеси;
  • необходимость выравнивания большей поверхности по горизонтали, что возможно только с помощью специального оборудования;
  • для заливки такого фундамента нужно найти ровный участок или произвести большой объем земляных работ, чтобы выровнять участок под насыпью;
  • этот тип фундамента требует длительных просчетов по удержанию воды, газа и утилизации запорной арматуры;
  • необходимость тщательного выбора грунта для размещения такой базовой конструкции;
  • длительное высыхание поверхности в виде твердой заливки не позволит возвести строительство сразу после организационных работ.

Внимание: как ленточная конструкция, «опирающаяся» на сваи, что увеличит допустимую нагрузку непосредственно на фундамент.

Большое внимание следует уделить непосредственно характеристикам почвы под будущую постройку. К недостаткам такого фундамента можно отнести неглубокий горизонт: эта высотка без дополнительных укреплений может через некоторое время «проплыть» из-за обрушения грунта. Это также вид на заливную основу, не подходящую для тех регионов, где глубина промерзания превышает 1 м.

Для прямого расчета необходимого объема бетона следует использовать геометрическую формулу. В качестве примера:

Высота нашего будущего фундамента будет 30 см, ширина под строительство с учетом того, что стены фундамента больше 10 см — 620 см, длина конструкции, с учетом того же, 1020 см. Перевести все значения на метры:

Теперь все полученные цифры перемножаем между собой и получаем объем бетона, необходимый для заливки фундамента.0,3 * 6,2 * 10,2 = 18,97.

С учетом того, что бетон при высыхании теряет часть воды, нам потребуется около 19,2 кубометра смеси.

Связанные с контентом

Ленточный фундамент под расчет газобетонного дома. Как лучше всего построить фундамент под дом из газобетона? Тональный крем для разведения

Инструкция

Газобетон, в отличие от других строительных материалов, имеет один, но существенный недостаток: он очень подвержен любым деформациям.Сопротивление изгибу у блоков из настолько мало, что даже небольшой фундамент фундамента может стать причиной появления трещин во всей стене. Поэтому, приступая к строительству такого дома, необходимо его оплачивать до земли.

Требования к фундаменту для дома от

Учитывая особенности этого материала, выбор типов основания здесь существенно ограничен. Для построек из газосиликата наиболее устойчивы и хорошо укреплены фундаменты. К ним относятся: монолитная печь, ленточное и колонное основание.Крайне важно произвести правильный расчет. несущая способность и прочность фундамента для домов из газоблоков с социальным перекрытием или высоким цокольным этажом.

Построить качественный фундамент для таких построек непросто, но дело может быть значительно сложнее, если на стройплощадке высокий уровень грунтовых вод. Для застройщика в этом случае есть два выхода: либо построить дом из другого материала, либо смонтировать дренажные коммуникации. В последнем случае стоимость строительства жилья значительно возрастет.

Высокий уровень грунтовых вод опасен для общего состояния почвы и риск частых скоплений в весенне-осенний период. Все это чревато преждевременным разрушением фундамента и соответственно деформацией фундамента и дома. Влажные грунты относятся к категории быстроразвивающихся грунтов, в которых на фундамент действуют различные силы: толкание, сжатие, расширение и другие. Поэтому для строительства дома из газоблоков на пузырчатых грунтах требуется качественная гидроизоляция основания и выполнение кольцевого или завального дренажа.

Оптимальный фундамент для домов из газоблоков

Для малогабаритных построек хватит монолитного ленточного фундамента. Не рекомендуется возводить здания из газосиликата по сборным фундаментам. Уровень ленты рассчитывается исходя из типа грунта и других факторов строительной площадки. Подойдут к таким конструкциям и ворсовые фундаменты. Но он должен быть зажат прочным каркасом из железобетонной столярки. Эта мера предосторожности предотвратит растрескивание стен из газобетона.

Монолитная железобетонная плита дороже фундамента, но намного надежнее. На таком фундаменте конструкция из газосиликатных блоков может простоять без повреждений долгие десятилетия. Именно такое решение оптимально для индивидуального разработчика.

Чтобы правильно выбрать фундамент для дома из газолатных блоков, необходимо знать, в чем особенность таких построек и какие требования предъявляются к фундаменту, на котором они будут располагаться.

Инструкция

Дома из газобетона имеют свои особенности: они имеют небольшую массу из-за относительно легкого строительного материала и требуют прочного фундамента, способного компенсировать все движения грунта и предотвратить растрескивание пористого газобетона. Поэтому для таких построек нужно тупое надёжное основание.

Какой фундамент лучше для домов из газобетона на неустойчивых грунтах?

Для таких условий лучше всего подходят винтовые сваи.В чем их преимущество? Прежде всего, это глубина укладки опор. Сваи ввинчиваются в землю до надежного закрепления в ней. Как правило, основание опоры находится на 30-50 см ниже точки промерзания почвы. Это дает гарантию того, что дом не будет беспокоить воздействие мощных сил. Такой фундамент подходит абсолютно для всех типов грунта, независимо от глубины его промерзания и уровня грунтовых вод. Установка винтовых свай — лучшее решение и в том случае, если рельеф на участке сложный со значительными перепадами высот.

Фундамент на винте отличается высокой скоростью монтажа: Устанавливается всего за один рабочий день. Долгое время считалось, что для дома из газосиликатных блоков оптимальным решением является колоколообразная монолитная плита. Но практика показала, что винтовые сваи — более надежное и приемлемое решение, особенно для неустойчивых грунтов с повышенной влажностью. Помимо прочего, такой повод намного дешевле и долговечнее.

В настоящее время в частном малоэтажном строительстве применяются самые разные материалы, каждый из которых имеет свои преимущества и недостатки и в той или иной степени способен удовлетворить запросы и потребности застройщика.Отличной альтернативой традиционному строительству из силикатного или керамического кирпича является строительство частных домов из газобетонных блоков. Можно построить фундамент под дом из газобетона.

Идеальный фундамент для дома из газобетона — монолитный или монолитный ленточный фундамент.

Основные характеристики домов из газобетона

Достоинства этого строительного материала сложно переоценить, учитывая ряд его неоспоримых достоинств.Вот лишь некоторые из них:

  • отличные теплоизоляционные свойства, способствующие эффективному энергосбережению;
  • точных геометрических размеров блоков с минимальными допусками, позволяющими возводить идеально ровные стены в относительно короткие сроки;
  • высокая паро- и воздухонепроницаемость, способствующая созданию комфортного микроклимата;
  • огнестойкость и экологичность;
  • относительно небольшой вес блоков на определенном участке стен и, как следствие, минимальная нагрузка на фундамент.

Последний фактор — один из самых важных, так как минимальный вес строительного материала позволяет значительно ускорить и сократить обслуживание.

Кроме того, конструкция несущих элементов из газобетонных блоков предполагает наличие менее массивного фундамента, что также существенно отражается на хозяйстве. Можно использовать фундамент под дом из газобетона. разные виды, каждый из которых имеет свои достоинства и недостатки.

Вернуться в категорию

Критерии выбора фундамента

Когда дело касается выбора типа фундамента для дома из газобетонных блоков, потенциальный застройщик обычно сталкивается с двумя совершенно противоположными мнениями по этому поводу. Некоторые специалисты утверждают, что из-за небольшого веса блоков вполне можно ограничиться менее прочным основанием. Их противники акцентируют внимание на том, что газобетонные блоки очень чувствительны к деформирующим нагрузкам и при отсутствии надежного основания такие стены могут давать трещины.Для достижения наилучшего результата необходимо учитывать оба мнения.

Еще одним немаловажным фактором, существенно влияющим на выбор фундамента дома из газобетона, является тип грунта на участке, определяемом под строительство. Лучшим вариантом будет скальный или не подверженный морозным перегибам. В этом случае в качестве основания для дома вполне подойдет монолитная железобетонная плита высотой 20 см.

Наиболее сложные почвы — глинистые и суглинистые.На таких почвах предпочтительнее применять традиционные, укладывая на всю глубину грунтовки почвы. Часто используется комбинация лент и плит, когда лента заглушена по всему периметру. монолитная плита.

Кроме ленты и плит известна так называемая сборная, подразумевающая возведение фундамента из готовых блоков заводского изготовления. За счет простоты монтажа подобный способ сокращает время на проведение фундаментальных работ, но применять его для строительства дома из газобетона не рекомендуется.Дело в том, что такие блоки обладают повышенным водопоглощением, и для защиты фундамента от влаги потребуется усиленная гидроизоляция. К тому же при возможных перемещениях тяжелых блоков на стенах гарантированно появятся трещины.

Вернуться в категорию

Пример расчета ленточного монолитного фундамента

Схема устройства монолитного фундамента.

При строительстве дома из газобетона большую часть технических расчетов приходится производить самостоятельно.не исключение. Очень важно отнестись к этому этапу работ со всей серьезностью, так как именно от фундамента будет полностью зависеть надежность и долговечность конструкции в целом.

Рассмотрим один из упрощенных вариантов способа дома из газобетона. Допустим, необходимо построить одноэтажный жилой дом из газобетонных блоков размером от 10 до 9 м на глинистом грунте. В качестве других исходных данных примем следующие значения:

  • глубина грунтовки грунта равна 0.8 м;
  • расстояние от макета до уровня грунтовых вод менее 2 м;
  • Общий вес всех элементов конструкции без фундамента М1 (рассчитывается отдельно) — 55,5 тонны.

На основании имеющихся данных установить предварительные параметры фундамента: общая длина периметра L с учетом центральной перегородки — 47 м; R — ширина 0,4 м; Высота H — 0,8 м.

Единственная площадь основания S определяется вычитанием площади его внутренней части (8.2 × 9,2 = 75,44 м²) от общей площади Дома (9 × 10 = 90 м²) плюс площадь центральной перегородки (0,4 × 8,2 = 3,28 м²):

S = 90-75,44 + 3,28 = 17,84 м².

  • простота изготовления и относительно небольшая стоимость;
  • отличные рабочие характеристики и несущая способность;
  • возможность размещения на абсолютно любых почвах;
  • морозостойкость и повышенные теплоизоляционные свойства;
  • возможность использовать как пол под подвал или подвал.

Индивидуальное строительство предполагает некий полет фантазии при проектировании и строительстве дома, но мнение о том, что газобетонный дом можно построить без фундамента, глубоко ошибочно. И это основано на том, что такая постройка достаточно легкая, и основание для нее не нужно. Это не так — газобетон имеет вес, и для типового типового проекта Дома 6 х 10 метров это значение будет примерно 60-80 тонн. Добавьте мебель, отделочные материалы, коммуникации, вес жителей и иностранцев, добавьте необходимый запас прочности — и вы получите такие цифры, которые дом без прочного бетонного основания строить не захочется.

Основными критериями выбора являются функциональность и обозначение профиля, узлов и материалов. Перечисленные ниже требования предъявляются к любому типу фундамента:

  1. Любой повод предназначен для обеспечения устойчивости геометрических форм здания, то есть жесткости конструкции;
  2. Равномерное распределение нагрузки от веса дома с персоналом на почву — еще одна цель этой конструкции. Любой прирост нагрузки на случайном участке может вызвать завал здания, появление трещин, разрушение материала;
  3. Компенсационные силы для предотвращения деформации корпуса;
  4. Минимизация боковых усилий грунта на фундамент, фундамент и несущие стены здания.

Для любого основания решающее значение имеет глубина промерзания грунта в регионе и уровень грунтовых вод — эти параметры влияют на фактическую глубину фундамента. При отсутствии на участке грунтовых вод и подземных источников при расчете глубины котлована под фундамент для дома из газоблоков глубина промерзания грунта в расчет не принимается, и для всех грунтов, кроме глинистых. , бетон можно заливать выше этого уровня.


Глинистый грунт — это перекачиваемый грунт, а потому на таких участках фундамент под дом газоблока обязательно маркируют ниже геологической точки промерзания грунта.В таких почвах атмосферная влага проникает в слой глины и конденсируется в больших объемах. При отрицательной температуре в грунте вода превращается в лед и расширяется, причем только вверх, создавая давление на фундамент. Боковое и нижнее расширение предотвращает глинистость, поэтому почва расширяется вверх.

Если дом построен из газоблоков, то такое вздутие приведет к деформациям, появлению трещин, разрушению бетонной конструкции и стен дома.Исследования показывают, что на 1 м² основания приходится до 8000 кг давления почвы. Поэтому для объектов, которые возводятся из газобетона, необходимо оборудовать арматуру фундамента и стен. В критических точках (окна, двери, арочные проемы) Армопояс должен увеличиваться.


Глубина вложения и типы фундаментов

Соблюдение двух правил сделает расчет более точным:

  1. Расстояние (h) от нижней части основания до поверхности почвы должно быть ≥1.5 (з) до уровня промерзания почвы;
  2. Основание подошвы должно начинаться выше уровня грунтовых вод ≥2 м, но ≤ 0,3-0,4 м от глубины грунтовки почвы.

В Снип для малоэтажного строительства Не указано, что фундаменты МЛМ (мелкопластовые ленточные монолитные). Но, поскольку средняя глубина дренажа в РФ лежит в пределах 0,8-2,5 метра, то на юге России МЛМ фундамент закладывают на глубине 0,3-0,4 метра, на севере — 0.7-0,8 мес.


Плитный фундамент

Считается самой надежной конструкцией, обеспечивает идеальное распределение всех нагрузок от дома и от почвы.

  1. В оборудовании плитного основания проявление давления со стороны грунта можно нивелировать.
  2. Вероятность деформации и разрушения бетонной плиты от веса здания минимальна.
  3. Необходимо оборудовать дренажную систему, продлевающую срок службы фундамента и дома.

Плитный фундамент, который ошибочно называют плавающим и монолитным, строится из железобетонных плит с заливкой швов и перекрытий бетонным раствором.


Преимущество использования плит — скорость строительства, несмотря на трудоемкость земляных работ. Устройство котлована включает несколько этапов: создание песчано-гравийной подушки, шпунтовки и создание бетонной подушки между песчано-песчаным слоем гидроизоляционного слоя.

Недостатком является необходимость использования специального оборудования для копания и укладки железнодорожных плит.

Монолитный фундамент

При устройстве монолитного основания бетон желательно готовить сразу на месте или заказывать необходимый объем на заводе, чтобы монолит можно было заливать за один раз. При такой организации рабочего процесса можно сразу формировать ступени, опалубку и другие спроектированные конструкции дома.

Армирование не требуется для зданий размером 6 х 10 и менее.Раствор рекомендуется заливать слоями толщиной ≤ 15 см — верхний слой заливают после захвата нижнего. При послойной заливке проводится вибрация и растворение раствора для выдавливания из бетона всего воздуха.

Ленточная основа

Бетонная лента заливается после такелажа траншеи, которая проходит по периметру объекта и под внутренними стенами, выполняющими роль несущих. Железобетонный монолит обеспечивает неподвижность и устойчивость здания при значительно меньших сметных затратах на строительные материалы и работы.

Основное требование к ЛФ — нивелирование воздействия сгущающихся грунтов, что достигается созданием песчано-чугговой подушки. В зависимости от глубины закладки различают два типа ленточной основы:

  1. Глубоко заглубленный — ниже начальной точки промерзания грунта без теплоизоляции;
  2. Та же конструкция и те же методы строительства, но с изоляцией от проявлений биения грунта при отрицательных температурах.

Глубоко размытый пояс (ГЗЛФ) — отличная возможность сделать теплый подвал или цокольный этаж.


База MZLF

Фундамент ленточной малой заделки оптимизирован для непустых и неподвижных грунтов. Отсутствие основного дестабилизирующего фактора (комка грунта) допускает глубину основания ≤ 0,3-0,5 м. По Фонду МИД можно построить двух-трехэтажный дом из газобетонных блоков даже с мансардой.

Требуется песчано-гравийная подушка, так как она действует как эффект скопления почвы. Учитывается и глубина залегания грунтовых вод — при слишком плотном их запирании рекомендуется закладывать свайный или столбчатый фундамент.Если дом ставится на заделанном участке, то стоит ограничиться одноэтажным проектом. Также при закладке MZLF он должен быть стойким в течение 6-8 месяцев с постоянным увлажнением поверхности в течение первых 2-5 дней.


Кирпичный фундамент

Фундамент с основными строительными материалами в виде кирпича закладывается на том же грунте, что и для МЗЛФ. Требования к дому такие же — одно- или двухэтажное строение, не более. Преимущество такой кирпичной основы в том, что ей можно придать сложную геометрическую форму без использования опалубки или дополнительного бетонирования.Недостаток — необходимость устройства гидроизоляции. Для возведения такого цоколя необходимо использовать полнотелый кирпич М-200 и выше с коэффициентом морозостойкости F 35-F 10.

Прогулочная конструкция

Фундамент под дом из колонн предназначен для их крепления в основных точках нагрузки и по периметру здания. Это наиболее экономичное решение, но использовать такой фундамент не для всех проектов и грунтов, а только для участков с большим уклоном, с наблюдениями за сезонным оползанием грунта или рыхлым грунтом.Также для дома с заявленным фундаментом невозможно построить подвал или подземный гараж.

На практике реализуются два варианта — столбчатый бригадный и монолитный фундамент на столбах. При заливке столбов необходимо сразу предусмотреть систему дренажа фундамента, цоколя и опалубки для защиты от влаги грунта.


Фундамент ворс

Сваи забиваются в тех случаях, когда грунтовые воды выходят близко к поверхности участка. Сваи по функционалу аналогичны столбам, но они бывают меньшего диаметра, длиннее и изготавливаются не только из бетона с полостью внутри — бывают металлические сваи, деревянные, железобетонные.Также сваи делятся на изделия винтового и бурбиллингового типа.

Печатный ворс применяется для строительства на слабых, малоподвижных и заячьих почвах, а также, если участок имеет большой уклон.

  1. Самым распространенным материалом для изготовления винтовых конструкций является сталь. Нижний конец сваи имеет лопасть в виде спиралей, облегчающую углубление и обеспечивающую возможность крепления сваи к несущему слою почвы. Глубина завинчивания ≥300 мм. Лопасти сваи выполняют анкерную функцию, сводя к минимуму смещение фундамента;
  2. Погребальные сваи используются на песчаных и суповых почвах, на глиняных и суглинках, а также на торфяных почвах, так как они могут выдерживать до 10 тонн на сваю.

Пишущие винтовые или бурбилированные сваи скрепляют между собой монолитные бетонные столярные изделия. При невысокой стоимости такой фундамент востребован только на сложных типах грунтов.


Требования к любым типам фундаментов

Размеры, глубина фундамента, высота основания и другие параметры рассчитываются для каждого дома отдельно. Проект включает в себя планирование всех строительных процессов, включая возведение любого типа фундамента, от которого зависит срок службы и надежность конструкции из газобетона.Тип фундамента выбирается с учетом суммы всех нагрузок от дома и его содержимого, включая мебель. Чем меньше весит дом, тем дешевле обойдется строительство фундамента под него.


  1. При проектировании основания допускается уменьшение его ширины на 25%, но глубина основания и качество арматурных каркасов должны обеспечивать нивелирование влияния движения грунта на дом;
  2. Максимальная статическая нагрузка на бетонную основу складывается из веса стен, крыш и перекрытий перекрытий, максимальная нагрузка в локальный период времени — на мебель, бытовую технику и т. Д.;
  3. Зона рельефа. При большом уклоне или частом перепаде высоты могут возникнуть трудности с возведением ГЗЛФ или монолитной плиты. Для таких участков рекомендуется применять сваи или столбы;
  4. Геолого-геодезические характеристики местности — уровень подземных источников и грунтовых вод, несущие параметры и свойства почвы;
  5. Устройство слоев гидроизоляции в вертикальной и горизонтальной плоскости, утепление фундамента.Если для утепления использовать твердый материал, можно расширить зону распределения нагрузки от дома до цоколя.
  6. Оперативность дизайна, не в ущерб качеству и долговечности. Экономить на качестве бетона, арматуры или утеплителя чревато тем, что и фундамент, и дом часто придется ремонтировать, а может и заменять какие-то элементы конструкций, особенно несущие. Для устройства фундамента рекомендуется бетон марки М200 в классическом соотношении Sand and Crusche — 1: 3: 3.Вместо стержней арматуры нельзя использовать рабиту и другие гибкие материалы для упрочнения фундамента, а сами стержни можно скрепить между собой только мягкой вязальной проволокой. Не рекомендуется исключать из дизайна дома какие-либо ненужные, как вам кажется, элементы или слои утеплителя, гидро- или шумоизоляции.

Ошибочный расчет при выборе типа фундамента или неправильное использование расчетных данных может привести к появлению трещин на стенах и в основании.

Любой фундамент — МЗЛФ или ГЗЛФ, плитный или монолитный — необходимо усилить арматурой. Армокаркас необходим, так как бетон имеет низкое сопротивление нагрузке на разрыв.


Усиленная внутренняя арматура принимает на себя большую часть разрывных моментов, что увеличивает прочность всего фундамента. Фундамент под дом из газоблоков армируют специальными стержнями Ø 12-16 мм в продольном направлении и стержнями арматуры Ø 6-10 мм в диаметрах.

В каркас арматурные стержни набираются вязальной проволокой, возможна сварка по углам. Проволока предпочтительнее того, что она создает люфт между стержнями, что позволяет каркасу сохранять гибкость и эластичность для оптимального сопротивления динамическим нагрузкам.

Армокаркас засыпается бетоном на 5-7 см со всех сторон фундамента. Это расстояние монтируется с помощью накладки или крепления специальной пластиковой или деревянной опоры для армирования. Также можно использовать битый кирпич, металлический уголок, помятости досок или бруса.

Фундамент под дома из газоблоков Обновлено: 05.01.2017 автором: Артём

Желание людей жить в комфортабельных домах заставляет их изобретать их, применять лучшие материалы, облегчающие и качественно улучшающие строительство зданий. Газобетон — универсальный материал, который используется в строительстве. Использование качественного газобетона обеспечивает долговечность и эффективность. Всегда актуален вопрос выбора фундамента для такого дома.

Газобетон — это пористый камень, состоящий из воды, кварцевого песка, цемента и газообразующих материалов. Приготовленной смесью заполняются специальные формы, в них за счет газозаборников смесь увеличивается в объеме. После застывания его разрезают на необходимые размеры и ставят закалку.

Фундамент выбирается исходя из свойств материала. . Вам необходимо ознакомиться со всеми версиями и найти проприетарный вариант. Дома из фонтаминового сырья могут быть построены на следующих типах фундаментов:

  • ленточный;
  • столбчатый;
  • свая;
  • монолитный;
  • железобетон.

Каждый из них имеет хорошие характеристики и недостатки. Необходимо знать все характеристики, чтобы знать, какая еще будет служить под домами.

Монолитный

Фундаменты в виде монолитной плиты — лучший вариант. Они обладают лучшими характеристиками: мощное предназначение для переноски и пригодность для строительства на любой почве. Подготовка начинается с обработки почвы под фундамент. Углубление достигает 30-40 см. Затем готовят смоченную песчаную подушку, закрывают гидроизоляцией по контуру предполагаемого основания.На высоту влияет конструкция и общий вес конструкции.

Следующим шагом будет создание арфы из арматуры, напоминающей сетку. Каркас можно складывать из одного или двух слоев. Лучшим будет второй способ, более прочный и надежный. Для защиты каркаса снизу установлены подставки. Укладывается арматура в одном направлении, затем слой материала поперечно связывается стальной проволокой. Установив первый слой, установите новые резервуары для второго слоя.Крепление такое, чтобы слой бетона сверху не доходил минимум до 5 см.

Подготовленный каркас заливается бетонным раствором. Возможно изготовление своими руками или заказ готовый. Чтобы обеспечить синхронное обледенение всей поверхности, каркас заливается одновременно. Форму под фундамент не снимают до его полной заливки.

Железобетонное одинарное основание защитит дом от усадки, а значит и от брызг на стены, это один из лучших способов.Но монолитная плита — самый дорогой способ, поэтому стоит поставить на такую ​​форму, взвесив все за и против.

Железобетон

В такой фундамент укладывается бетон по всей площади будущего здания, включая опорный каркас. Уложенная в два слоя арматурная сетка придает прочности фундаменту, а большая площадь снижает нагрузку на грунт. Высота основания включает надземную (10 см) и подземную (40 см) детали .Перед формированием двух слоев арматуры укладывается гидроизоляция. Подготовленную арматуру заливают бетоном, которому дают время застыть. После этого формируется каркас арматуры будущей формы. Для препятствия протеканию бетона прочный каркас изнутри засыпан каучукоидом или густым маслом.

Слоистая бетонная масса распределяется равномерно. Для устранения судорог его протыкают штыковой лопатой и зажимают опалубку. Снять форму можно после полной заливки бетонной массы.

Лента

Армированная строительная лента располагается по контуру всех несущих стен и внутренних перегородок. С ленточным основанием здание оснащено прочным основанием. Но для этого стоит учесть тип грунта под ним. Фундамент под дом из газобетона с учетом характеристики грунта делится на мелкозаваренный и размытый. Фундамент на глиняной почве, на песчаном — мелкозернистый.

Влага пенобетон легко впитывается, поэтому лучше сделать основание высотой 50 см над уровнем земли и уложить хорошую гидроизоляцию.

Ленточный фундамент в обязательном порядке оснащается арматурным каркасом, который придает прочность, жесткость. Главный недостаток поясной основы — «стоимость» и сложность. Если финансовые вложения не пугают, и работа не страшная, а про газобетон вы знаете все — ленточный фундамент — Лучшее предложение для вашего дома.

Колонна

Для небольших домов, особенно одноэтажных, лучшим будет вариант. Правильная конструкция снизит затраты и станет надежным фундаментом дома.К этому виду работ предъявляются особые требования:

  • нельзя использовать такой фундамент на слабых грунтах;
  • расширяется от основания опор валка ниже нагрузки на грунт на 20-30 см;
  • верх усилен монолитной лентой, которая образует плотную основу.

Линия столбов располагается в углах будущего дома, в местах стены стен и под большими промежутками. Столбы заглубляются на глубину промерзания почвы или на высоте 30-60 см. Сверху — железные трубы с лопастями внизу для удобного входа в землю.Мелкозернистый метод установки позволяет издеваться над ними своими руками, для большей глубины потребуется использовать специальное приспособление. Внутри сваи залиты бетоном.

Для боронобиляции свай подготовлены колодцы. Арматурный каркас вставляется в трубы и бетон. На практике чаще используются винтовые и бурбилинговые сваи. Вершины установленных свай совмещены с опорной конструкцией, что позволяет выполнять кладку. Неустойчив к движению почвы, поэтому использовать этот вид можно только на плотных почвах.

Когда бы ни был организован строительный процесс, необходимо произвести денежные затраты. Свести к минимуму возможные потери и добиться желаемого результата можно, если привлечь к участию профессионального разработчика. Ориентировочную стоимость строительства можно рассчитать с помощью онлайн-калькулятора. Расчет фундамента под дом из газобетона предполагает сбор определенного количества исходной информации.

ЗАКАЗАТЬ РАСЧЕТ ОНЛАЙН КАЛЬКУЛЯТОРА

В основе расчета лежит простая арифметика.Для расчета объема необходимо указать ширину, длину и высоту проецируемого объекта . Учитываются установленные процедуры и правила, налагаемые на отдельные конструкции, выбранные для проекта.

Учитывается актуальность цены используемых материалов, инструмента, задействованного в оборудовании и труда нанятых рабочих. Все расчеты в онлайн-калькуляторе основаны на реальных и утвержденных проектах. Благодаря этому при моделировании частных жилых домов получается максимально реалистичный результат.

Регулярная практика договорной деятельности позволяет учесть даже незначительные ресурсные затраты. Достоверность расчета фундамента под газобетонный дом гарантируется суммированием отдельно взятых расчетов каждого этапа строительства:

  • запорная конструкция;
  • кладка стен и плит;
  • установка лестниц, дверей и окон;
  • устройство кровли с подготовкой дымохода;
  • отделка фасада.

Онлайн-калькулятор поможет рассчитать стоимость всего процесса строительства или ремонта отдельных элементов жилья. Перед тем, как приступить к расчету, необходимо определиться с вариантами проектирования фундамента.

Определяющими факторами, в результате которых газобетон нашел массовое признание, стали доступная цена (строительство жилья из газобетона будет в 2 раза дешевле строительства кирпичного дома) и короткие сроки реализации проекта.

Материал малопрочный Поэтому неоправданно тратить бюджет на массивное монолитное основание под газобетонное здание. Рассчитать фундамент для дома домоводства Калькулятор-онлайн на прочность не сможет прибегнуть к помощи специалистов. Это связано с тем, что для архитектурных и инженерных вычислений требуется ряд исходной информации, что невозможно без квалифицированной помощи специалистов.

Кроме того, по предварительным результатам необходимо будет внести многочисленные корректировки.Поэтому рассчитать фундамент под дом из пеноблоков Калькулятор не сможет, но поможет решить вопрос с расчетом необходимого объема строительных материалов и цен на них.

Критерии выбора

Опыт строительства показывает, что износостойкость дома и его безаварийная эксплуатация во многом зависят от прочности фундамента Ключевая роль которого заключается в перераспределении и переносе веса конструкции на основу .Поэтому перед постройкой дома проводится грунт для определения его конструкции и способности нести нагрузку. Величина нагрузки складывается из веса всех конструкций, нагрузки на «непреодолимые» части здания и массы снежного покрова.

Для строительства домов из газобетона в большинстве случаев используют ленточный и плитный фундамент. Для расчета фундамента под дом из газобетона следует учесть:

  • глубину промерзания грунта;
  • местонахождение подземных вод;
  • параметров проектируемого дома;
  • Плотность почвы.

Преимущества ленточного типа в том, что его легко спроектировать и собрать самостоятельно. Грамотно выполненный чертеж фундамента — важный аспект прочного и безопасного сооружения.

На начальном этапе выполняется разметка строительной площадки. В месте застройки исследуется грунт для определения самой низкой точки.

Если площадь будущей постройки небольшая, для нее , то не осторожно не глубже 50 см .Дно котлована засыпано песчаной подушкой с гравием. Высота каждого слоя 120-150 мм. Все слои обильно поливаются водой и для густоты рвутся ручным вибратором. Затем прикатывается гидроизоляционная пленка, что поможет повысить прочность сформированного основания.

После этого подготавливается опалубка для основания из многожильных досок. Демонтируется после заливки цементного раствора на 5-7 дней. Для придания твердости опалубке применяют арматурные стержни диаметром 10-12 мм.Залейте раствор бетона и оставьте на 30 дней, чтобы он застыл. Для обеспечения сохранности бетона и предотвращения проникновения влаги внутрь жилья проводятся работы по гидроизоляции. Гидроизоляция наносится горячим методом с помощью паяльной лампы.

Школьные здания — обзор

14.1 ИСПОЛЬЗОВАНИЕ

Многие учреждения, такие как больницы, школы, аэропорты и офисные здания, требуют использования ковровых покрытий для обеспечения акустических, комфортных и тепловых свойств; предотвращение падений; и по другим причинам.Во время встречи институциональных требований, ковер может быть множеством микроорганизмов. Микроорганизмы могут вызывать запахи, обесцвечивать и портить ковер, а также вызывать инфекционные заболевания. Пылесос и шампунь не удаляют микроорганизмы из-за ограниченного проникновения ворса. Условия окружающей среды играют важную роль в том, как микроорганизмы размножаются; Микроорганизмы процветают в теплых влажных местах, где у них есть пища для выживания.

Причины использования противомикробных агентов в ковровых покрытиях заключаются в том, чтобы контролировать распространение бактерий и грибков, предотвращать перекрестное загрязнение, контролировать запах и защищать ковер от порчи или обесцвечивания.Ковры, из-за волокна, из которого они изготовлены, могут задерживать почву, перхоть, еду, напитки и экскременты домашних животных, которые являются питательными веществами для роста микроорганизмов.

Многие противомикробные агенты хорошо растворимы в воде. Если нанесенный противомикробный препарат хорошо растворяется в воде, он вымывается на поверхность ворса. Когда противомикробный агент вымывается, он не может защитить основу или основу ворса. Некоторые агенты эффективны только против определенных микроорганизмов. Вместе с ними необходимо добавить дополнительные антимикробные соединения для полной защиты от множества микробов.

Для того, чтобы противомикробное средство было эффективным для ковров, оно должно обладать широким спектром действия против множества бактерий и грибков, но при этом иметь низкую токсичность для животных; он должен быть устойчивым при обработке ковра; и быть прочным. Противомикробные агенты сравниваются путем тестирования активности против бактерий и грибков с использованием метода испытаний 174 Американской ассоциации химиков и колористов (AATCC). Этот метод используется в соответствии со спецификацией Управления общих служб (GSA).

Ковер и окружающую его среду можно дополнительно защитить, добавив противомикробный агент в клей, удерживающий ковер на полу. Это предотвращает разрушение клея при попадании на него влаги или при просачивании воды через ковер.

Государственные контракты на ковры с противомикробной защитой могут быть присуждены только производителям ковров, которые производят ковры, соответствующие требованиям, изложенным в условиях запроса GSA 3FNH-98-F301B.Чтобы химическое вещество рекламировалось и использовалось в качестве противомикробного агента на коврах, оно должно быть зарегистрировано в Агентстве по охране окружающей среды (EPA).

Методы ремонта фундамента с раструбом и прессованным свайным основанием: в чем разница?

Недавно вы обратили внимание на необходимость ремонта фундамента в вашем доме. Возможно, вы работаете над получением оценок или еще не начали. Возможно, вы думаете, что «ремонт фундамента — это ремонт фундамента» и «это все равно, вам просто нужно найти кого-нибудь, кто сделает это» за вас. Ну что ж, не хочу рассказывать тебе об этом, но это не все одно и то же.

Есть несколько способов снять шкуру с кошки. Вы когда-нибудь слышали раньше это ужасающее и ужасное изречение? Ну, я тоже не знала, пока не встретила своего мужа, «рожденного на юге», но это уже другая история. . .

Как бы то ни было, пословица, переведенная на «без сена», означает «есть несколько способов делать что-то». В мире ремонта фундамента доступны несколько различных методов.Не волнуйтесь, ни один из методов не касается кошек.

Фундамент из плит можно отремонтировать несколькими способами. Двумя наиболее типичными являются система спрессованных свай и буровая опора с системой подпотока. Говоря менее «инженерно», вторую обычно называют системой пирсов с раструбом.

В компании Anchor Foundation Repair мы отремонтировали более 4000 фундаментов в районе Брайан-Колледж-Стейшн и в большей части долины Бразос за последние 35 лет. Мы не только предлагаем решения по ремонту фундамента для нашего сообщества, но мы также хотим быть ресурсом для всего, что связано с фундаментом, в качестве услуги для вас.

Фундаменты ремонтируем только методом колоколообразных опор и не используем систему прессованных свай. Хотя мы предоставляем только одну из этих услуг, наша приверженность образованию и знаниям означает, что мы хотим представить эту информацию максимально непредвзято, чтобы вы могли принять правильное решение для своего дома.

Несмотря на то, что у нас есть предпочтения в методах, мы признаем, что у каждого дома и домовладельца есть уникальные потребности и что не существует идеального решения для всех сценариев.Мы без колебаний порекомендуем вам другого подрядчика, если он вам больше всего подходит.

В этой статье мы сравним и сопоставим простым непрофессиональным языком, как работает каждый из этих методов, и обозначим их плюсы и минусы. Мы также представим некоторые ситуации или типы домовладельцев, для которых лучше всего подходит каждый метод.

К концу этого восхитительного рассказа о ремонте фундамента вы сможете определить метод, который отвечает вашим потребностям и будет служить вам лучше всего.

Что общего в обоих методах?

Пункты поддержки

Методы прессованной сваи и сваи с раструбом имеют некоторые общие черты. Оба метода используют вертикальную опорную конструкцию в земле для подъема, выравнивания и удержания дома на месте. Инженеры называют это «опорой», и для обеспечения этой вертикальной опоры под домом используются сваи или опоры.

Пирсы при ремонте фундамента — это не тот пирс, с которого можно ловить рыбу возле водоема.Стопки — это не те, которые сделаны из грязного белья, ожидающего стирки. Вместо этого представьте себе пляжный домик на «сваях», поднятых над землей, чтобы защитить его от воды, которая может выйти на берег.

А теперь представьте, как толкают этот дом вниз, эти сваи опускаются под землю, а дом стоит на них и на земле. Каждая опора или свая незаметно помогает поддерживать вес дома и удерживать его на одном уровне.

Как правило, количество опор или свай, необходимых для поддержки любого сценария ремонта фундамента, будет одинаковым для каждого метода.Таким образом, в обоих методах будет использоваться вертикальная опорная система, которая уходит в землю под домом, и для завершения ремонта будет использоваться одинаковое количество опор или свай.

Методы отличаются тем, как изготавливаются, устанавливаются «ходули» и как они работают для обеспечения устойчивости вашего дома. Мы рассмотрим эти различия в следующем разделе.

Обзор метода прессованных свай

К счастью, как только я объясню вам этот метод, название станет совершенно понятным.Конструкция из прессованного ворса звучит точно так же, как и есть, поэтому ее легко запомнить.

Строительство прессованных свай

Эти синие бусины очень похожи на цилиндры из прессованного ворса.

Прессованные сваи состоят из группы бетонных цилиндров, сложенных друг на друга и установленных под землей. Каждый цилиндр имеет диаметр 6 дюймов и высоту 12 дюймов. Представьте себе деревянные бусины, которые вы в детстве нанизывали на ожерелье.

Цилиндры — это заранее изготовленный стандартный конструктивный элемент, который привозят домой для использования.Они увенчаны свайным колпаком, который представляет собой еще один кусок готового бетона, имеющий более широкую поверхность наверху.

Монтаж системы прессованных свай

Рабочие один за другим вдавливают цилиндры в землю с помощью гидравлического домкрата. Иногда они используют гидроэнергетику, чтобы загнать их под землю. Ремонтная бригада продолжала сжимать все больше и больше цилиндров, сложенных друг на друга в кучу, до тех пор, пока они больше не перестали бы работать. Имя теперь имеет смысл?

Эти прессованные сваи бетонных цилиндров будут размещены в каждом необходимом месте опоры, а крышка сваи помещена сверху, затем дом поднимается с помощью домкратов в каждом месте и удерживается на месте с помощью прокладок.Это очень простое описание установки, для получения более конкретных и захватывающих подробностей об этом процессе обратитесь к нам позже, когда мы его напишем.

Пружина — это почва, поднимающая вверх и создающая напряжение.

Как прессованные сваи работают в земле

Прессованные сваи поддерживают дом за счет напряжения, как батарея, удерживаемая на месте с пружиной на одном конце. В этом случае «пружина» — это приподнимающаяся почва под пирсом, которая отталкивается от веса дома.

Плюсы прессованной свайной системы

Самыми большими преимуществами метода прессованных свай являются более низкая стоимость и более быстрое время монтажа. Понятно, что некоторые домовладельцы хотят или нуждаются в наименее дорогостоящем методе ремонта. Также разумно иногда хотеть, чтобы все было сделано как можно быстрее, а установка прессованных свай может занять всего пару дней.

Если для вас важнее всего низкая стоимость или быстрое выполнение работ, то метод сваи из прессованного сваи может быть лучшим выбором для вас.

Минусы системы прессованных свай

Обратной стороной выбора прессованных свай является то, что они не так долговечны по двум причинам, изложенным ниже.

Уровень влажности в день установки может иметь коэффициент

Метод прессованных свай зависит от веса дома в сочетании с влажностью почвы в день установки, чтобы продолжить работу. Уровень влажности почвы во время установки влияет на эффективность, так как влажность почвы, давящая на вес дома, создает напряжение.

Если после укладки почва становится более сухой, натяжение ослабевает, и дом должен будет сдвинуться, чтобы поддерживать давление, или выйти из напряженного положения.

Если после установки грунт становится более влажным, то натяжение увеличивается, и сваи могут отталкиваться, в результате чего дом поднимается выше в местах опор и выходит из уровня.

Ремонт опалубки из прессованных свай в одном доме может проходить совершенно по-разному и с использованием разного количества цилиндров в зависимости от климата / влажности почвы во время установки.

Например, более легкий дом, построенный в 1960-х годах и ремонтируемый в сухой летний день, не войдет в груду цилиндров слишком глубоко. Но новый двухэтажный каменный дом, построенный в 2003 году, ремонтируемый влажным зимним днем, обнаружит, что груда цилиндров все глубже вдавливается в землю и используется больше цилиндров.

А теперь представьте, что дом 1960-х годов ремонтируют влажным зимним днем, а каменный дом ремонтируют в середине лета.

Нет уверенности в том, что свая была установлена ​​вертикально

Еще один недостаток, который может возникнуть во время установки: давление на цилиндры может быть сбито с курса большим камнем, корнем или более твердой почвой и отклониться от вертикали.

Установщик не может узнать, произошло ли это, потому что они вдавливают сваю в землю за счет давления, но нет непрерывного пути или уже вырытого отверстия, по которому идут цилиндры.

Если стопка цилиндров не вертикальна и не соединена друг с другом, стабильность и долговечность ремонта могут быть поставлены под сомнение. Свая также может быть недостаточно глубокой, чтобы обеспечить долгосрочную несущую способность.

Переменная нагрузка во время установки может составлять

Другой недостаток, хотя и незначительный, заключается в том, что вся мебель и все ваши вещи внутри дома (также называемые динамической нагрузкой) во время установки могут быть фактором, влияющим на продолжительность использования этого метода.Если вес изменяется из-за добавления или удаления предметов из дома, напряжение изменяется, и эффективность может быть снижена.

Для каких ситуаций или домовладельцев лучше всего подходит метод прессованного ворса?

Система прессованных свай может быть полезна для определенных типов ситуаций и домовладельцев. Вот краткий список случаев, когда этот метод может работать лучше всего для вас.

  • Домовладелец, который скоро продаст и не заинтересован в долголетии.
  • Инвестор, ищущий быстрых результатов.
  • Домовладелец с ограниченными средствами, который хочет, чтобы ремонт был произведен с наименьшими затратами.
  • Инвестор, который пытается провести реконструкцию в рамках определенного бюджета.
  • Всем, кто не хочет, чтобы ремонтная бригада находилась на месте долгое время.

Обзор метода пирса с раструбом

Строительство опор с колокольным дном

Колокольные опоры изготавливаются вручную на месте. Выкапывается яма и в земле просверливается прямой вал. Внизу шахты вращающийся инструмент создает форму колокола, которая врезается в землю, образуя более широкое основание для пирса.

Это не твоя мама, но наверняка какие-то брюки-клеш. . .

Логично, что это называется системой с расклешенным низом, потому что на самом деле она очень похожа на пару брюк с расклешенным низом, идущих прямо по ногам, а низ расширяется на конце. Имя очень кстати, как те брюки-клеш, которые носила твоя мама .

* Вздох * Мой босс сказал мне, что простенки были изобретены раньше, чем брюки-клеш, но я хочу сделать вид, будто это было наоборот, ради забавы.Я имею в виду, что настоящие колокола были изобретены первыми, и они оба, вероятно, названы в честь этого, но я не историк. . .

Стальная арматура вставляется по длине вала для прочности. Затем вручную заливают бетон на месте в каждое предварительно просверленное отверстие глубиной от 10 до 12 футов, а затем закрывают крышкой из армированного сталью бетона.

После заливки опор проходит период ожидания (около 7-10 дней), чтобы свежий бетон полностью затвердел для получения прочности.

Установка системы пирса с раструбом

Строительство и монтаж пирса с конусным дном производятся одновременно, так как все происходит на месте. Поскольку все опоры изготавливаются вручную, для создания и установки этой системы требуется больше навыков и опыта.

Принцип работы опор с конусным дном в земле

Колокол на опоре с колокольным дном работает, чтобы противостоять поднятию обширных почв и не зависит от нормального уровня влажности почвы для правильной работы.Колоколообразная форма захватывает и тянет вниз с «эффектом якоря», который удерживает пирс в нужном положении в обычных условиях изменяющейся влажности и климата.

Этот эффект анкеровки предохраняет пирс от надавливания на дом во время влажного сезона и предохраняет пирс от опускания в более сухих условиях. Теперь название Anchor Foundation Repair имеет немного больше смысла, а? * подмигивающее лицо *

Минусы системы пирса с раструбом

Как и у любого метода ремонта, у выбора системы пирса с раструбом есть свои плюсы и минусы.Поскольку опоры строятся индивидуально на месте, процесс занимает больше времени и должен включать время выдержки бетона.

Вся работа занимает больше времени, потому что при строительстве опор нужно сначала копать, просверливать ствол, а затем заливать бетон вручную. Этот процесс требует от ремонтной бригады большего мастерства из-за необходимости владения ноу-хау на каждом этапе, от копания до работы дрелью и Beller, заливки и отделки бетона.

Стоимость: это может быть мошенничество или это может быть профи

Чем больше времени и навыков требуется для работы, тем выше цена. Подрядчик, использующий метод сваи с раструбом, вероятно, будет иметь более высокие цены, чем подрядчик, использующий систему прессованных свай. Это может быть плохо, а может и нет, слышать когда-нибудь поговорку «вы получаете то, за что платите?» Вам нужно будет решить, является ли более высокая цена плюсом или минусом для вас.

Плюсы системы пирса с колокольным дном

Основным преимуществом системы опор с раструбом является то, что она обеспечивает долгосрочную стабильность дома.Можно подтвердить, что пирс был установлен прямо, потому что они пробурили отверстие на месте, нет никаких шансов, что все пошло не так.

Независимая группа профессиональных инженеров подтвердила, что эта система сопротивляется поднятию и оседанию, чего не могут сдавленные сваи из-за широкого колоколообразного основания. Система также не зависит от веса дома, лежащего на ней, чтобы создать напряжение, необходимое для эффективности.

Эффективность этого метода также не зависит от влажности почвы на момент укладки.Опоры будут строиться и устанавливаться одинаково, независимо от климатических условий в то время или от живой нагрузки во время установки.

Для каких ситуаций или домовладельцев лучше всего подходит метод пирса с раструбом?

  • Домовладелец, который любит свой дом и планирует остаться в нем на время.
  • Домовладелец, который хочет когда-нибудь передать свой дом своим детям и не хочет, чтобы им пришлось потом беспокоиться об этом ремонте.
  • Домовладелец, который любит свой дом и планирует когда-нибудь его отремонтировать.
  • Домовладелец, который оставил много воспоминаний в своем доме и хочет, чтобы он получил лучший уход и обслуживание.
  • Легкий дом, не имеющий достаточной массы, чтобы прессованные сваи функционировали должным образом. Это было бы верно для небольших старых домов.

Выбор метода ремонта фундамента, который лучше всего подходит для вашего дома.

У всех домовладельцев разные цели и потребности, когда они живут в своем доме, и выбор метода ремонта фундамента в конечном итоге остается за вами.

Мне нравится думать о простенках как о одежде, созданной специально для вас. Подгоняется по индивидуальному заказу, тщательно изготовлен, долговечен и требует некоторого опыта и навыков, чтобы сделать это правильно.

Ремонт прессованных свайных фундаментов больше похож на одежду, которую вы покупаете в Target. Хороший, выполняет свою работу в течение нескольких сезонов, может или не может идеально подходить, потому что в некотором роде он производился серийно. И как долго это продлится, может зависеть от того, в какой день это было, когда это было сделано.

Один метод больше похож на ваш стиль? В большинстве случаев нет неправильного ответа, потому что одежда Target отлично подходит для некоторых вещей, а брюки-клеш всегда будут снова в моде!

Ремонтные предприятия фундаментов в нашей области специализируются на разных методах.Мы живем в небольшом сообществе, и у нас не так много вариантов для каждого типа ремонта. Поэтому на самом деле, когда вы выбираете подрядчика по ремонту фундамента здесь, вы также выбираете конкретный метод ремонта.

Anchor Foundation Repair предпочитает использовать систему опор с раструбом, потому что мы считаем, что это лучший метод для всех перечисленных выше профессионалов, и совершенствовали этот метод более 35 лет.

Нам нравится, что этот метод обладает следующими качествами: гарантированная глубина, подтверждение того, что пирс прямой, конусное дно, которое лучше всего сопротивляется поднятию и оседанию, независимо от климатических условий во время установки.

Мы настолько уверены в этом методе, что предлагаем пожизненную гарантию на качество изготовления.

Anchor лучше всего подходит для домовладельцев, которые хотят найти время, чтобы получить высококачественный ремонт и долгие годы, чтобы вам больше не приходилось беспокоиться о своем фундаменте.


Мы понимаем, что даже после прочтения этой статьи вы все равно можете захотеть поговорить с кем-нибудь об этом решении. Ремонт Anchor Foundation можно начать с БЕСПЛАТНОЙ телефонной сметы, а затем провести оценку на дому, чтобы помочь вам принять решение. Свяжитесь с нами сегодня для честной и справедливой оценки проблем вашего фонда.

Дизайн фундамента | Электротехнические услуги

Закладка фундамента для конструкции фундамента вашего здания

Прежде чем вы начнете оценивать колоссальную надстройку самых высоких небоскребов в мире, подумайте, где начиналась каждая знаковая архитектурная достопримечательность. Дизайн всегда был отправной точкой, и его конструктивное преобразование влечет за собой отличный фундамент для вашего проекта.Эстетика и функциональность не воплотятся в жизнь, если бы не виртуальный анализ конструктивности структурного аспекта вашего здания. Для начала наши инженеры закладывают весь фундамент, необходимый для создания прочной конструкции каркаса для вашего проекта.

Выбор типа фундамента, который вы будете использовать для своего строительного проекта, зависит от множества конструктивных особенностей конструкции. Это может варьироваться от несущей способности почвы, веса надстройки, типа почвы, уровня грунтовых вод, глубины промерзания, нагрузок на конструкцию, нагрузок от окружающей среды, местоположения площадки, материала фундамента и всех других факторов, которые могут повлиять на то, как наши инженеры-строители оптимизируют ваш фундамент. дизайн.

Но сначала вам необходимо понять принцип работы, лежащий в основе конструкции фундамента, для которого у нас есть два типа, а именно:

Обычно на глубине трех метров под землей или в соответствии со спецификациями наших опытных инженеров-строителей неглубокие фундаменты могут варьироваться от плота или матового фундамента до различных типов фундаментов, таких как изолированные, консольные или комбинированные. Вот где вы можете использовать неглубокий фундамент для своего проекта: типичное жилое или коммерческое строительство малого и среднего размера.С технической стороны мелкие фундаменты могут быть невыгодными для легких конструкций из-за возможности осадки.

Поднимите свой фундамент на новый уровень с помощью глубокого фундамента. После фундамента неглубокого заложения вы можете безопасно закрепить надстройку на системе глубокого фундамента, такой как пирс, кессон или забивка свай. Несмотря на более высокую стоимость строительства по сравнению с неглубоким фундаментом, глубокие фундаменты предлагают вашим прибрежным районам или морским зданиям непревзойденную структурную опору в глубине земной породы.

Знание этих типов фундаментов может дать вам толчок, но мы лишь коснемся поверхности, когда речь идет об огромной сложности конструкции фундамента. Следовательно, вам нужны инженеры из Нью-Йорка, которые обладают глубокими знаниями в области гражданского строительства в наиболее критической точке вашего строительного проекта.

Работа с винтовой опорой | Строительный журнал

Моя компания по производству колодок строит около 50 проектов в год. Это много для опоры, особенно когда ты ненавидишь копать ямы для фундамента и перемешивать бетон так же сильно, как и я.С тех пор, как я начал строить с помощью винтовых опор, я перестал изнашивать лопаты и экскаваторы. Я больше не беспокоюсь о том, что инспектор прибудет по расписанию, чтобы посмотреть на мои ямы для ног, или о том, что они будут наполняться водой, если он этого не сделает. И как только пирс установлен, я точно знаю, какой вес он может выдержать.

Стальной фундамент

Спиральная опора представляет собой изготовленный стальной фундаментный штифт, который забивается в почву на глубину ниже линии замерзания с помощью гидравлического оборудования.Винтовые опоры в основном используются при тяжелых коммерческих работах, но они также хорошо подходят для настилов на заднем дворе, пристроек и ремонта фундаментов.

Два года назад я купил франшизу с Techno Metal Post (см. Врезку «Дилерский центр»). Сейчас большая часть моего бизнеса связана с установкой опор для других подрядчиков. Большинство винтовых опор приводится в движение с помощью мини-погрузчика или экскаватора, но Techno Metal Post использует запатентованную машину, которая достаточно мала, чтобы пройти через ворота и пройти туда, куда более крупные машины не могут.На самом деле я могу установить буровую установку прямо на существующую палубу, если мне нужно установить дополнительные опоры для поддержки новой гидромассажной ванны.

Типичные опоры имеют 7-футовый вал с винтовой опорной пластиной, приваренной к концу, и крышкой наверху, которая прикрепляется к каркасу. Большинство опор, предназначенных для использования в жилых помещениях, изготовлены из горячеоцинкованной стали. Если почва особенно агрессивна, можно добавить расходуемые аноды (аналогичные тем, которые используются для защиты подземных резервуаров для сжиженного нефтяного газа). Однако в большинстве коммерческих и промышленных применений опоры даже не оцинкованы.

Диаметр спирали варьируется в зависимости от почвенных условий. Обычно установщик выбирает спираль меньшего размера для каменистых почв и более крупную для болотных и глинистых почв. После того, как пирс установлен, доступны различные заглушки для привязки пирса к каркасу; некоторые из них имеют винтовой узел, позволяющий точно настраивать высоту.

Несущая способность

Несущая способность винтовой опоры обычно зависит от величины крутящего момента, необходимого для ее установки, и зависит как от размера спирали, так и от несущей способности почвы.Манометр на установочной машине считывает крутящий момент, когда опора поворачивается в землю.

На более слабой почве пирс будет забиваться глубже, чтобы добраться до более прочной почвы. (Если на малых глубинах требуется большая несущая способность или подъемная способность, инженер проекта может указать многоспиральные опоры.) Когда спираль находится ниже линии замерзания, а манометр показывает достаточно высокое значение по сравнению с требованиями к нагрузке конструкции, установка завершено. Чтобы рассчитать фактическую несущую способность сваи, показания давления подставляются в формулу, называемую корреляцией крутящего момента.

Когда плохие почвенные условия требуют углубления, чем стандартный вал длиной 7 футов, мы привариваем удлинитель. Иногда все, что нужно, — это на фут глубже, чтобы перейти от ужасной почвы к твердому материалу. Это особенно актуально, если мы строим отдельно стоящую площадку, где опоры рядом с домом могут начинаться с обратной засыпки. Если бы мы проводили земляные работы для установки обычного бетонного фундамента, нам пришлось бы копать до нетронутой земли на уровне фундамента дома — целых 7 или 8 футов, если бы в доме был подвал.На такую ​​глубину пробить винтовой пирс гораздо проще.

Кроме того, с традиционной опорой вы никогда не узнаете, что скрывается в дюйме ниже нижней части котлована. Теперь, когда я занимаюсь винтовой опорой, я часто вижу ситуации, когда, казалось бы, хорошая почва превращается в кашица в дюймах от того места, где я обычно установил бы опору.

Скалы. Обычно мы просто проезжаем через рыхлую скалу размером с баскетбольный мяч и меньше. Установочная машина создает достаточный крутящий момент, чтобы спираль выталкивала камни в сторону при ее повороте.Иногда установщик может фактически повернуть спираль вокруг камня, а затем использовать стрелу машины, чтобы вернуть опору в вертикальное положение.

Если мы столкнемся с большим камнем ниже линии замерзания, свая будет размещена на вершине камня и подвергнется испытанию под нагрузкой (см. Врезку «Нагрузочные испытания» справа). Если предположить, что он проходит нагрузочный тест — а обычно проходит — мы можем быть уверены, что пирс никогда не сдвинется с места. Если он не прошел нагрузочное испытание, пирс придется установить в другом месте. На критических работах часто проводится испытание почвы, прежде чем мы доберемся до места, чтобы мы знали, где находится уступ или коренная порода.

Когда мы сталкиваемся с большой скалой над линией замерзания, ее можно просверлить, а стержень пирса прикрепить к скале. Однако иногда бывает так много камней на работе. Винтовые опоры просто не работают. В некоторых местах я даже не пытаюсь их установить, потому что все участки на улице были выбиты из коренной породы.

В среднем грунте забивка винтовой опоры занимает около 10 минут, после чего она готова к строительству. Пирс P2 с валом диаметром 2 5/8 дюйма — самый маленький пирс, который я установил — выдержит нагрузку в 6800 фунтов.Бетонный пирс должен быть больше 16 дюймов в диаметре в проверенном грунте под давлением 4000 фунтов на квадратный дюйм, чтобы достичь такой же производительности. Из-за более высокой несущей способности для большинства проектов требуется меньше опор, хотя для больших пролетов могут потребоваться балки большего размера.

.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
