Армирование газобетона (кладки из газобетонных блоков)

Армирование газобетона необходимо для снижения риска возникновения трещин и обеспечения защиты блоков. При этом стоит понимать, что армирование газобетонных блоков не повышает несущую способность кладки.

Так, к примеру, если не производить армирование оконных проемов, в результате возникновения в стенах предварительного напряжения, на хрупких газобетонных блоках при неравномерной усадке могут появиться микротрещины.

Допустим, планируется окно высотой 2 м. Нагрузка с верхних этажей идет на зоны опирания, то есть на блоки по кроям оконного проема. В середине же нагрузки нет. Таким образом, получается, что окно является самым слабым местом в зоне напряжения, в результате чего именно здесь наибольшая вероятность появления микротрещин.

Армирование газобетонных блоков может уберечь ваш дом от появления микротрещин, которые, к тому же, со временем будут увеличиваться. Если это произойдет, допустим, через год, когда ваш дом уже будет оштукатурен, микротрещины могут существенно ухудшить внешний вид вашего дома.

Рекомендации заводов – изготовителей по армированию газобетонных блоков

Существуют рекомендации заводов – изготовителей по армированию стен из газобетона, где они указывают необходимое и достаточное армирование после первого ряда блоков, за один ряд до окна, в зоне опирания перемычек и, соответственно, за один ряд до устройства плит перекрытия или до мурлата.

Таким образом, следует укреплять арматурой первый ряд газобетонных блоков, так как именно они несут на себе практически всю вертикальную и боковую нагрузку от стены и перекрытия.

Также необходимо производить армирование оконных проемов за один ряд до окна. Так, к примеру, если планируется открыть окно на отметке – 1 метр, отнимаем 25 см и получаем зону армирования.

При укладке арматуры в зоны перемычек и зон под оконными проемами достаточно заводить арматурные стержни н

а 900 мм в каждую сторону от края проема.

Армирование по кольцу всех несущих стен (армопояс) производится под стропильной системой и на уровне каждого перекрытия.

Выполнять армирование газобетонных блоков следует арматурой диаметром 8 мм А III, этого будет более чем достаточно. Если стена широкая, к примеру, газобетонный блок 375 мм, то необходимо использовать 2 прутка арматуры. При толщине стены 200 мм достаточно одного прутка. При двухрядном армировании необходимо уложить параллельно друг другу на блоке 2 стержня арматуры. Для этого следует разделить верхнюю грань блока приблизительно на 3 части и при помощи ручного или электрического штробореза нарезать 2 штробы, расстояние от которых до края газобетонного блока должно быть не менее 6 см.

Чтобы получить ровные штробы, советуем использовать подходящий по ширине брус в качестве разметки.

После удаления из штроб пыли, нужно заполнить полости клеевым раствором и затем в клей уложить арматуру, удалив излишки раствора.

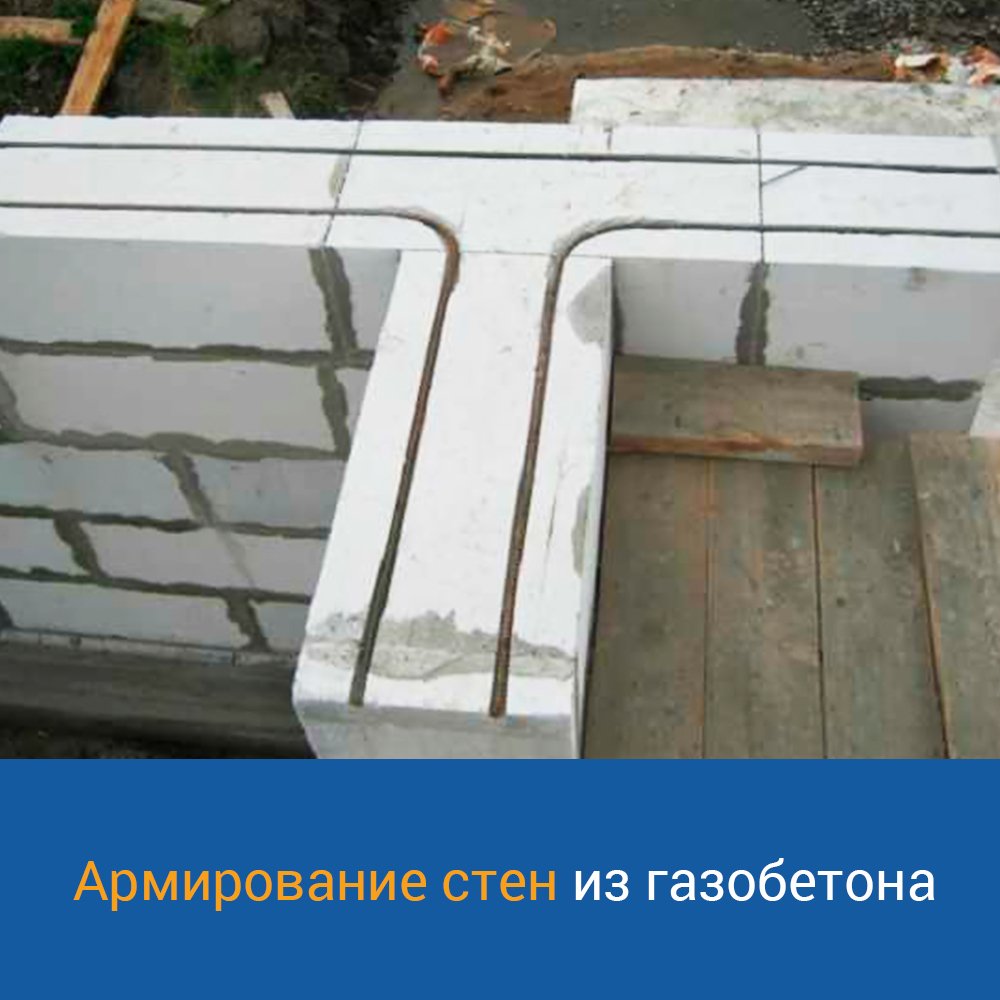

Важно помнить, что в углах арматура должна идти непрерывно, цельным прутком, закругляясь вместе со штробами. Если стержень арматуры заканчивается в углу, то необходимо его подрезать.

Обратите внимание, что соединение двух прутков арматуры должно производиться по центру блока, то есть не должно попадать на стык между блоками. При пересечениях стержни арматуры необходимо соединять вязальной проволокой.

Армирование газобетона сварной сеткой

Армировать газобетонные блоки сеткой ни в коем случае не стоит.

Во-первых, потому что тем самым вы в разы увеличите толщину шва, ведь сварная сетка имеет диаметр 3-4 мм в 2 стержня, таким образом, занимая в шве 6-8 мм. В результате получаем мостики холода.

Во-вторых, в разы увеличивается и расход клея. Ну и главное, что сетка не выполняет роль армирования.

Поэтому использовать для армирования сетку запрещено. Даже при связке с облицовочным кирпичом ее применять нельзя.

Армирование газобетонных блоков стеклопластиковой арматурой

При армировании газобетона можно использовать стеклопластиковую арматуру. На растяжении она работает лучше, поэтому вместо арматуры 8 мм А III можно применять стеклопластиковую диаметром 6 мм. Однако в углах придется использовать металлическую арматуру, так как стеклопластик не гнется и доборных элементов у стеклопластиковой арматуры нет.



Узнайте больше о газобетоне и о строительстве из него в учебном центре «Газобетон63.ру»



В этой статье я постарался раскрыть важные моменты, которые касаются армирования газобетона. Еще больше информации о работе с газобетоном вы сможете узнать на бесплатных теоретических занятиях учебного центра «Газобетон63.ру». Приглашаю Вас!



Виталий Марков
Ведущий эксперт по газобетону в Самарской области.



Армирование кладки стен из блоков газобетонных, газосиликатных

Газобетон и газосиликат, в отличие, например, от кирпича, довольно хрупкий конструкционный материал. Стены из газобетонных и газосиликатных блоков довольно чувствительны к изгибающим нагрузкам. На них легко появляются трещины.

Армирование кладки из газобетонных, газосиликатных блоков не повышает несущую способность кладки к сжимающим нагрузкам. Армирование увеличивает устойчивость стен к изгибающим моментам и снижает риск возникновения трещин. Поэтому целесообразность армирования должна быть оценена применительно к каждому конкретному объекту.

Рис.1. Схема армирования стены из газобетонных блоков.

Места, армирование которых наиболее целесообразно, приведены на схеме, Рис.1.

Это первый ряд кладки, затем каждый четвертый ряд. Это опорные зоны перемычек и зоны под оконными проемами. Практически всегда следует устраивать армированную кольцевую балку в уровне каждого перекрытия и под стропильной системой крыши.

Для армирования кладки стен из газобетонных, газосиликатных блоков применяют специальные плоские элементы — «лесенки», из оцинкованной или нержавеющей стали. Армирующие «лесенки» имеют небольшую толщину, что позволяет укладывать их в швы кладки из клеевого раствора толщиной 2-3 мм.

Армирование кладки можно выполнить и из обычной круглой арматуры. Для укладки прутковой арматуры в поверхности кладки следует прорезать штробы. Это можно сделать ручным штроборезом. Можно использовать для нарезки штроб электроинструмент.

Рис.2. Укладка арматуры в стене.

На углах стены штробы следует соединять плавным закруглением, пригодным для укладки в него загнутого прутка арматуры. Нарезанные штробы должны быть обеспылены. Это может быть сделано щеткой-сметкой или строительным феном.

Для укладки в штробы лучше всего использовать арматуру периодического профиля диаметром 8 мм. Для сгибания отдельных прутков можно использовать как специальный инструмент, так и подручные: приспособления.

Перед укладкой арматуры штробы следует заполнить клеем  или цементно-песчаным раствором. Это обеспечит совместную работу арматуры с кладкой и защитит арматуру от коррозии, Рис.2.

В заполненные штробы вдавите арматуру. Излишки клея (раствора) удалите. Уложенная арматура должна быть полностью покрыта слоем раствора. Расстояние от оси арматурных стержней до внешней поверхности блоков должно быть около 60 мм.

Монолитный железобетонный пояс в уровне перекрытий

По причине хрупкости материала, укладывать на кладку из газобетонных или газосиликатных блоков тяжелые железобетонные перекрытия опасно.  Это относится ко всем типам железобетонных перекрытий: сборным из плит, сборно — монолитным и монолитным.

Сборные перекрытия из железобетонных плит опирают на монолитный железобетонный пояс, который устраивают поверх кладки на всех несущих стенах дома. Такой пояс равномерно распределяет по сечению стены нагрузку от веса перекрытий и выше лежащих частей дома и, кроме того, создает силовой каркас, повышающий устойчивость стен здания к боковым нагрузкам.

Сборно-монолитные часторебристые перекрытия устраивают в одном уровне с монолитным железобетонным поясом стен.

Монолитное перекрытие, выполненное заодно с монолитным поясом стен, создают совместно со стенами единую и прочную пространственную конструкцию — остов дома.

Читайте: «Как правильно сделать сборно-монолитные часторебристые перекрытия из легких каменных блоков»

Конструкция монолитного пояса в уровне перекрытия подробно показана в этом видео:

Железобетонный пояс для опирания стропильной системы крыши

Примерно половина частных домов строится с мансардой. Для увеличения объема помещений мансарды, часто применяют конструкцию дома с аттиковыми стенами, которые являются продолжением несущих стен дома на мансардном этаже. Высота аттиковых стен обычно находится в пределах 0,7 — 1,2 м.

Стропильная система крыши дома с мансардой опирается на аттиковые стены. Для обеспечения устойчивости аттиковых стен мансарды при воздействии на них нагрузок крыши,

по верху всех несущих стен выполняют монолитный железобетонный пояс. Мауэрлат стропильной системы крыши частного дома опирается на монолитный пояс аттиковой стены.

Монолитный железобетонный пояс аттиковой стены мансарды. На пояс закрепляют мауэрлат и стропильную систему крыши

Конструкция монолитного пояса для опирания крыши во многом аналогична монолитному поясу в уровне перекрытия (см. видеоклип выше).

Высота монолитного пояса не менее 15 см. Минимальная площадь сечения монолитного пояса не менее 250 см2. Монолитный пояс часто выполняют по всей ширине наружной стены, если стена снаружи утепляется. Если стена без утеплителя, то с наружной стороны оставляют место для укладки слоя утеплителя, который устраняет мостик холода через бетон пояса.

Для четырехскатной крыши пояс по наружным стенам делают сплошным кольцевым, как на рисунке. Если крыша двухскатная, то в поясе можно оставить промежутки в стенах фронтонов для устройства окон.

Железобетонный пояс для стен мансарды со свободной планировкой, без внутренних несущих стен и опор

Крыша дома опирается на монолитный железобетонный пояс поверх стен мансарды. Стропила каждого ската крыши вверху опираются на ферму, концы которой, в свою очередь, лежат на противоположных щипцовых стенах мансарды. Такое решение позволило отказаться от промежуточных опор коньковой балки. В результате, пространство внутри мансарды свободно для планировки. Угол наклона скатов крыши 42о.

Аттиковые стены мансарды высотой 1,3 м., на которые опирается мауэрлат крыши, усилены монолитными колоннами, встроенными в кладку. Железобетонные колонны связаны с монолитными поясами стен нижнего этажа и стен мансарды. Необходимость устройства в наружных стенах колонн вызвана тем, что эти стены не имеют поперечных связей внутри мансарды. Отсутствие поперечных стен позволяет выполнить свободную планировку помещений мансарды.

Опалубка для устройства монолитных колонн и железобетонного пояса стен мансарды.

Армирование железобетонного монолитного пояса

В монолитный пояс укладывают арматуру.

Армирование монолитного железобетонного пояса

Для армирования пояса применяют рабочую арматуру диаметром 10-12 мм. Стержни арматуры по длине соединяют (анкеруют), накладывая концы друг на друга на длине 40-50 диаметров стержня.

Для крепления мауэрлата крыши в бетон пояса замоноличивают анкеры. Возможно также закрепить мауэрлат на поясе с помощью распорных дюбелей.

Следующая статья:

Предыдущая статья:

Еще статьи на эту тему

Армирование стен из газобетона | Практические советы от AEROC

Процесс армирования позволяет избежать образования трещин. Продольная арматура позволяет взять на себя растягивающие нагрузки при различных деформациях (усадочных и температурных), позволяя при этом увеличить расстояние между деформационными швами.
Перепад температур и повышенная влажность пагубно влияют на строительный материал, вызывая различные деформации – тепловое расширение/сужение, набухание или усадку. Газобетон обладает довольно низким коэффициентом сопротивления растяжению, поэтому последующее понижение температур и высыхание могут привести к образованию трещин.

Процесс армирования позволяет избежать образования трещин. Продольная арматура позволяет взять на себя растягивающие нагрузки при различных деформациях (усадочных и температурных), позволяя при этом увеличить расстояние между деформационными швами. Для закладки арматуры в швах делают армопояс. Обычно блоки AEROC укладываются на тонкий слой клея, поэтому для устройства арматуры на верхней поверхности блоков прорезаются штрабы. При этом можно использовать как электрический, так и ручной инструмент. Места расположения и тип армирования указываются в проекте каждого конкретного дома.

Обязательные участки для армирования:

  • длинные стены, которые подвергаются различным нагрузкам ветра или грунта;
  • фрагменты стен с повышенной нагрузкой;
  • в обязательном порядке поддается армированию кладка первого ряда газобетонных блоков;
  • ряд блоков под оконными проемами, а также зоны опирания перемычек.

Для армирования стен из блоков AEROC мы рекомендуем использовать арматуру класса А-III диаметром 8 мм. Необходимо исключить сквозное прохождение арматуры через деформационные швы.

Деформационный шов

Каждое здание является индивидуальной архитектурной конструкцией. Поэтому стандартных рекомендаций по размещению деформационных швов дать нельзя.

  • На стыке фундамента и стены при помощи битумного рулонного материала;
  • между холодной и теплой стеной;
  • в местах изменения толщины стены;
  • в неармированных стенах, длина которых составляет больше 6 м;
  • рекомендуется делать деформационный шов в местах пересечения длинных несущих конструкций;
  • в местах соединения с колонами или другими конструкциями;
  • в местах резкого перепада высоты.

Нельзя допускать сквозного прохождения арматуры через деформационные швы.
Для несущих стен, заполняющих ячейки несущего каркаса, целесообразно использовать как раз более частое расположение деформационных швов вместо армирования.
Уплотняют деформационные швы минеральной ватой или пенополиэтиленом. Со стороны помещения швы герметизируются эластчинными паропроницаемыми материалами, с внешней стороны — атмосферостойкими герметиками или нащельниками. Облицовочный материал не должен перекрывать деформационный шов.

Как выполнять вертикальное армирование стен из газобетона

В России традиционно сложилось так, что армирование стен, выполненных из газобетонных блоков, выполняют только горизонтальными сетками. Такое конструктивное армирование предохраняет стеновую конструкцию от появления трещин, возникающих при усадке фундамента. Но как показывает опыт, требуется выполнить и вертикальное армирование, особенно в местах со сложным рельефом, сильной ветровой нагрузкой и высокой сейсмической активностью (7 и выше баллов). По крайней мере, многие производители газобетонной продукции, например, Xella, Delta, Contec и E-Crete разработали и успешно применяют такие схемы армирования газобетона. Ниже по тексту приведены названия нормативных документов, которые стали руководством и для наших проектировщиков и строителей.

Отличия вертикального армирования от монолитного каркаса

На практике строители часто ошибочно считают, что здание, возведённое по технологии полного железобетонного каркаса с заполнением стен газобетонными блоками и является вертикально армированным. По факту это не так, т.к. в этом случае именно железобетонный каркас здания воспринимает все нагрузки, а газобетонные стены – самонесущие. Кладка, которой заполняют пространство, играет роль теплоизоляции и при этом никаких силовых нагрузок не несет. Отметим также, что монолитный каркас является хорошим мостиком холода и если не принять соответствующих мер, то как минимум в таком здании будет некомфортно жить в зимнее время и, само собой, произойдет рост расходов на поддержания нормативного уровня теплоснабжения и горячей воды.

Дом на монолитном каркасе с заполнением газобетонными блоками. Это не вертикальное армирование!

Принципиальное отличие монолитного каркаса от вертикального армирования в том, что бетонные включения при вертикальном армировании скрыты в толще газобетона, либо открыто с внутренней стороны стены. В этом случае силовую нагрузку будут воспринимать уже стены здания. Для равномерной передачи нагрузки от вышележащих сборных плит перекрытия устраивают армированный железобетонный пояс. Если же перекрытие монолитное, то даже пояс не требуется. При малоэтажной застройке, стены из газобетонных блоков не требуют дополнительного усиления, нужно лишь правильно подобрать газобетон по классу прочности на сжатие – В2. 0 – В2.5.

Для чего выполняют вертикальное армирование?

Его применяют в строительных конструкциях, которые подвергаются большим боковым нагрузкам. К примеру заборы, стеновые конструкции зданий, расположенных на склонах. Такое армирование применяют и в районах с повышенной сейсмической активностью. Кстати, в сейсмоопасных районах выполняют армирование во всех плоскостях стены. Это позволяет поднять параметры стойкости самого здания и как следствие, допускается применение блоков из газобетона с меньшей плотностью, что позволяет снизить расходы на возведение стен.

Создание вертикальной армированной конструкции позволяет более равномерно распределить силовые нагрузки, которые возникают при строительстве сооружений с применением длинномерных балок и другими тяжелыми строительными конструкциями. Также вертикальное армирование позволяет усилить перевязку кладки, оконные и дверные проемы, простенки.

Зарубежные строительные компании применяют такой способ при возведении больших конструкций из газобетонных панелей, которые в нашей стране пока не применяют.

Газобетон, в отличие от множества других строительных материалов обладает низким коэффициентом растяжения, а это приводит к его усадке или разбуханию, особенно в межсезонье. Такие колебания приводят к тому, что на его поверхности образуются трещины, приводящие к постепенному разрушению конструкции. Использование арматуры при возведении стен из газобетонных блоков позволяет не допустить подобных дефектов и заметно продлить срок службы здания в целом.

Варианты конструкций вертикального армирования газобетона

О-блоки

Для устройства вертикального армирования применяют так называемые О-блоки. Их производят многие зарубежные поставщики газобетонной продукции. Кроме того, существует достаточно простой способ их самостоятельного изготовления. Для этого достаточно использовать корончатый бур с диаметром 120 – 150 мм.

Штробы прямоугольного сечения для одиночной арматуры

Существует и другая методика устройства вертикальных включений, без использования о-блоков. С внутренней части стены делаются вертикальные прямоугольные штробы. Для получения проемов в блоках допустимо использовать бензиновый или электрический инструмент, например, угловые шлифовальные машины, пилы, лобзики. Кроме этого, строители широко применяют штроборезы. Перед тем как приступить к вырубке штробы, необходимо провести тщательную разметку. Для того, что бы эта канавка была выполнена без искривлений, имеет смысл закрепить на стене доску и работать инструментом рядом с ней, используя ее в качестве направляющей.

В такие штробы закладывают одиночную арматуру диаметром не менее 14мм и закрывают бетоном класса не ниже В15. Расстояние от граней блоков должно быть выдержано не менее 50мм.

Штробы для арматурных каркасов

При сейсмичности района строительства от 7 баллов и выше одиночной арматуры недостаточно. Поэтому вертикальное армирование выполняется пространственными каркасами 3 или 4 вертикальных стержня, связанных поперечными хомутами. Штробы треугольного или квадратного сечения аналогично прорезываются с внутренней части стены, вставляется каркас и пространство заполняется бетоном.

Варианты сопряжения вертикальной арматуры с фундаментом

Поперечную арматуру в каркасах устанавливают с шагом 16 диаметров вертикальных стержней. Хомуты могут быть изготовлены из гладкой арматуры от 6 до 8 мм.  Железобетонные включения этого типа скрывают внутри несущей стены либо размещают ее на внутренней поверхности стен. Иногда застройщики перестраховываются и выполняют монтаж такой конструкции при малоэтажном строительстве, особенно когда в конструкции здания применяют газобетонные блоки марок B2,0-B2,5. Его технических свойств вполне хватает для удержания нагрузок, возникающих при монтаже на них плит перекрытий. А вот при возведении зданий высокой этажности без использования вертикального армирования уже будет сложно обойтись.

Варианты устройства штробирования газобетона. Вид в плане.

Как выполнять вертикальное армирование газобетонных стен?

Для обеспечения правильной и эффективной работы вертикального армирования и несущих элементов здания, рабочую арматуру требуется анкерить в фундаменте в нижней части и в обвязочном монолитном поясе в верхней части. Армирование может быть выстроено в пределах одного этажа или проходить через все или несколько этажей.

Для этого проектом обычно предусматривается установка анкеров на этапе устройства фундаментов.

Анкеры представляют из себя стержни в виде буквы Г. В соответствии с действующими стандартами анкерные стержни следует заглублять в тело фундамента не менее чем на 15 см. Г-образная часть при этом делается не менее 20см. Соединение анкера и вертикальных стержней выполняют на сварке с нахлёстом не меньше 40 диаметров рабочей арматуры и не менее 610мм.

Зарубежные строители используют для соединения арматуры и анкера различные резьбовые втулки. Для этого, в стене выполняют временный проем и после того, как анкер и пруток соединены, его необходимо заполнить бетоном. В нашей стране такой способ пока не получил широкого распространения.

Варианты опирания несущих элементов на газобетонную стену

В случае, если стена уже возведена, то для сопряжения анкеров и вертикальной арматуры в нижней части стены вырезают проём для работ по соединению, впоследствии заполняемый бетоном.

Возможна фиксация прутков в изготовленный заранее фундамент. Для этого в нем изготавливают отверстия глубиной в 150 миллиметров для установки анкеров и заливают эпоксидной смолой или ее аналогами.

Анкровку в теле обвязочного пояса выполнять проще – по периметру стены устанавливается опалубка, и выпуски вертикальной арматуры связываются с горизонтальным арматурным каркасом. После чего заливается бетон.

Базовые требования к вертикальному армированию

Как уже отмечалось, в Российской Федерации эта технология практически не применяется, и наши строительные специалисты руководствуются основными техническими требования к вертикальному армированию изложенными в Building Code Requirements for Masonry Structures ACI 530-05/ASCE 5-05/TMS 402-05, разделе 1.14.2.2.7.

  • В частности, для изготовления такой конструкции необходимо использовать арматуру, сечение которой не может быть меньше 129 квадратных миллиметров. Такое сечение имеет пруток с диаметром 14 миллиметров.
  • Стержни арматуры должны быть установлены на расстоянии 61 сантиметра от проемов, свободных концов стен из газобетонных блоков.
  • Если выполняется подвижное сопряжение стен из газобетонных случаев, колонна должна быть размещена на расстоянии не более 20 сантиметров он концов стены.
  • Если в стене изготовлен проем размером до 400 миллиметров, то вертикальную конструкцию можно не использовать, но при условии того, что проем не оказывает влияния на расположение горизонтальной арматуры.
  • При строительстве в районах с повышенной сейсмической активностью, колонны должны обеспечить связь фундамента с мауэрлатом и крышей. Максимальное расстояние между колоннами должно быть равно 305 мм. Это положение определено в ACI 530-05/ASCE 5-05/TMS 402-05, разделе 1.14.2.2.2.1.

Как армировать колонны из газобетона

Армированные колонны, необходимо выполнять в местах проявления высоких нагрузок, к примеру, там, где установлены длинномерные балки. Кроме вышесказанного, эта строительная технология позволяет повысить прочность стен сооруженных из газобетонных блоков низкой плотности.

Армирование колонны из газобетонных блоков

В требованиях ACI 530-05/ASCE 5-05/TMS 402-05, изложенными в разделе 2.1.6. установлены некоторые размеры, которые обязательны для соблюдения при проведении работ. Так, минимальный размер простенка в газобетонной стене в 200 миллиметров, в то время как без использования арматуры минимальный размер составляет 600 миллиметров. В этом нормативном документе определены и минимальные размеры, которым должны отвечать колонны вертикального армирования. Так, говорится и том, что соотношение высоты колонны к размеру диаметра или ширины не должно быть 25. Одновременно с этим установлена пропорция отношения между площадью сечениями прутка арматуры и сечения колонны не должна превышать 0,04.

Немного об экономике и безопасности

Бесспорно, при использовании технологий подобного типа происходит рост объема материалов и происходит увеличение трудоемкости. Но надо понимать, что меры по дополнительному усилению прочности строительных конструкций, особенно несущих, напрямую связано с безопасностью и здоровьем тех, кто проживает или работает в возводимых сооружениях.

Армирование стен из газосиликатных блоков: выполнение работ

Как выполнять вертикальное армирование стен из газобетона

В России традиционно сложилось так, что армирование стен, выполненных из газобетонных блоков, выполняют только горизонтальными сетками. Такое конструктивное армирование предохраняет стеновую конструкцию от появления трещин, возникающих при усадке фундамента.

Но как показывает опыт, требуется выполнить и вертикальное армирование, особенно в местах со сложным рельефом, сильной ветровой нагрузкой и высокой сейсмической активностью (7 и выше баллов). По крайней мере, многие производители газобетонной продукции, например, Xella, Delta, Contec и E-Crete разработали и успешно применяют такие схемы армирования газобетона.

Ниже по тексту приведены названия нормативных документов, которые стали руководством и для наших проектировщиков и строителей.

Отличия вертикального армирования от монолитного каркаса

На практике строители часто ошибочно считают, что здание, возведённое по технологии полного железобетонного каркаса с заполнением стен газобетонными блоками и является вертикально армированным. По факту это не так, т.к. в этом случае именно железобетонный каркас здания воспринимает все нагрузки, а газобетонные стены – самонесущие.

Кладка, которой заполняют пространство, играет роль теплоизоляции и при этом никаких силовых нагрузок не несет.

Отметим также, что монолитный каркас является хорошим мостиком холода и если не принять соответствующих мер, то как минимум в таком здании будет некомфортно жить в зимнее время и, само собой, произойдет рост расходов на поддержания нормативного уровня теплоснабжения и горячей воды.

Обратите внимание

Дом на монолитном каркасе с заполнением газобетонными блоками. Это не вертикальное армирование!

Принципиальное отличие монолитного каркаса от вертикального армирования в том, что бетонные включения при вертикальном армировании скрыты в толще газобетона, либо открыто с внутренней стороны стены. В этом случае силовую нагрузку будут воспринимать уже стены здания.

Для равномерной передачи нагрузки от вышележащих сборных плит перекрытия устраивают армированный железобетонный пояс. Если же перекрытие монолитное, то даже пояс не требуется.

При малоэтажной застройке, стены из газобетонных блоков не требуют дополнительного усиления, нужно лишь правильно подобрать газобетон по классу прочности на сжатие – В2.0 – В2.5.

Для чего выполняют вертикальное армирование?

Его применяют в строительных конструкциях, которые подвергаются большим боковым нагрузкам. К примеру заборы, стеновые конструкции зданий, расположенных на склонах. Такое армирование применяют и в районах с повышенной сейсмической активностью.

Кстати, в сейсмоопасных районах выполняют армирование во всех плоскостях стены.

Это позволяет поднять параметры стойкости самого здания и как следствие, допускается применение блоков из газобетона с меньшей плотностью, что позволяет снизить расходы на возведение стен.

Создание вертикальной армированной конструкции позволяет более равномерно распределить силовые нагрузки, которые возникают при строительстве сооружений с применением длинномерных балок и другими тяжелыми строительными конструкциями. Также вертикальное армирование позволяет усилить перевязку кладки, оконные и дверные проемы, простенки.

Зарубежные строительные компании применяют такой способ при возведении больших конструкций из газобетонных панелей, которые в нашей стране пока не применяют.

Газобетон, в отличие от множества других строительных материалов обладает низким коэффициентом растяжения, а это приводит к его усадке или разбуханию, особенно в межсезонье.

Такие колебания приводят к тому, что на его поверхности образуются трещины, приводящие к постепенному разрушению конструкции.

Использование арматуры при возведении стен из газобетонных блоков позволяет не допустить подобных дефектов и заметно продлить срок службы здания в целом.

Варианты конструкций вертикального армирования газобетона

О-блоки

Для устройства вертикального армирования применяют так называемые О-блоки. Их производят многие зарубежные поставщики газобетонной продукции. Кроме того, существует достаточно простой способ их самостоятельного изготовления. Для этого достаточно использовать корончатый бур с диаметром 120 – 150 мм.

Штробы прямоугольного сечения для одиночной арматуры

Существует и другая методика устройства вертикальных включений, без использования о-блоков. С внутренней части стены делаются вертикальные прямоугольные штробы.

Для получения проемов в блоках допустимо использовать бензиновый или электрический инструмент, например, угловые шлифовальные машины, пилы, лобзики. Кроме этого, строители широко применяют штроборезы. Перед тем как приступить к вырубке штробы, необходимо провести тщательную разметку.

Для того, что бы эта канавка была выполнена без искривлений, имеет смысл закрепить на стене доску и работать инструментом рядом с ней, используя ее в качестве направляющей.

В такие штробы закладывают одиночную арматуру диаметром не менее 14мм и закрывают бетоном класса не ниже В15. Расстояние от граней блоков должно быть выдержано не менее 50мм.

Штробы для арматурных каркасов

При сейсмичности района строительства от 7 баллов и выше одиночной арматуры недостаточно. Поэтому вертикальное армирование выполняется пространственными каркасами 3 или 4 вертикальных стержня, связанных поперечными хомутами. Штробы треугольного или квадратного сечения аналогично прорезываются с внутренней части стены, вставляется каркас и пространство заполняется бетоном.

Варианты сопряжения вертикальной арматуры с фундаментом

Поперечную арматуру в каркасах устанавливают с шагом 16 диаметров вертикальных стержней. Хомуты могут быть изготовлены из гладкой арматуры от 6 до 8 мм.  Железобетонные включения этого типа скрывают внутри несущей стены либо размещают ее на внутренней поверхности стен.

Иногда застройщики перестраховываются и выполняют монтаж такой конструкции при малоэтажном строительстве, особенно когда в конструкции здания применяют газобетонные блоки марок B2,0-B2,5. Его технических свойств вполне хватает для удержания нагрузок, возникающих при монтаже на них плит перекрытий.

А вот при возведении зданий высокой этажности без использования вертикального армирования уже будет сложно обойтись.

Варианты устройства штробирования газобетона. Вид в плане.

Как выполнять вертикальное армирование газобетонных стен?

Для обеспечения правильной и эффективной работы вертикального армирования и несущих элементов здания, рабочую арматуру требуется анкерить в фундаменте в нижней части и в обвязочном монолитном поясе в верхней части. Армирование может быть выстроено в пределах одного этажа или проходить через все или несколько этажей.

Для этого проектом обычно предусматривается установка анкеров на этапе устройства фундаментов.

Анкеры представляют из себя стержни в виде буквы Г. В соответствии с действующими стандартами анкерные стержни следует заглублять в тело фундамента не менее чем на 15 см. Г-образная часть при этом делается не менее 20см. Соединение анкера и вертикальных стержней выполняют на сварке с нахлёстом не меньше 40 диаметров рабочей арматуры и не менее 610мм.

Зарубежные строители используют для соединения арматуры и анкера различные резьбовые втулки. Для этого, в стене выполняют временный проем и после того, как анкер и пруток соединены, его необходимо заполнить бетоном. В нашей стране такой способ пока не получил широкого распространения.

Варианты опирания несущих элементов на газобетонную стену

В случае, если стена уже возведена, то для сопряжения анкеров и вертикальной арматуры в нижней части стены вырезают проём для работ по соединению, впоследствии заполняемый бетоном.

Важно

Возможна фиксация прутков в изготовленный заранее фундамент. Для этого в нем изготавливают отверстия глубиной в 150 миллиметров для установки анкеров и заливают эпоксидной смолой или ее аналогами.

Анкровку в теле обвязочного пояса выполнять проще – по периметру стены устанавливается опалубка, и выпуски вертикальной арматуры связываются с горизонтальным арматурным каркасом. После чего заливается бетон.

Базовые требования к вертикальному армированию

Как уже отмечалось, в Российской Федерации эта технология практически не применяется, и наши строительные специалисты руководствуются основными техническими требования к вертикальному армированию изложенными в Building Code Requirements for Masonry Structures ACI 530-05/ASCE 5-05/TMS 402-05, разделе 1.14.2.2.7.

  • В частности, для изготовления такой конструкции необходимо использовать арматуру, сечение которой не может быть меньше 129 квадратных миллиметров. Такое сечение имеет пруток с диаметром 14 миллиметров.
  • Стержни арматуры должны быть установлены на расстоянии 61 сантиметра от проемов, свободных концов стен из газобетонных блоков.
  • Если выполняется подвижное сопряжение стен из газобетонных случаев, колонна должна быть размещена на расстоянии не более 20 сантиметров он концов стены.
  • Если в стене изготовлен проем размером до 400 миллиметров, то вертикальную конструкцию можно не использовать, но при условии того, что проем не оказывает влияния на расположение горизонтальной арматуры.
  • При строительстве в районах с повышенной сейсмической активностью, колонны должны обеспечить связь фундамента с мауэрлатом и крышей. Максимальное расстояние между колоннами должно быть равно 305 мм. Это положение определено в ACI 530-05/ASCE 5-05/TMS 402-05, разделе 1.14.2.2.2.1.

Как армировать колонны из газобетона

Армированные колонны, необходимо выполнять в местах проявления высоких нагрузок, к примеру, там, где установлены длинномерные балки. Кроме вышесказанного, эта строительная технология позволяет повысить прочность стен сооруженных из газобетонных блоков низкой плотности.

Армирование колонны из газобетонных блоков

В требованиях ACI 530-05/ASCE 5-05/TMS 402-05, изложенными в разделе 2.1.6. установлены некоторые размеры, которые обязательны для соблюдения при проведении работ.

Так, минимальный размер простенка в газобетонной стене в 200 миллиметров, в то время как без использования арматуры минимальный размер составляет 600 миллиметров. В этом нормативном документе определены и минимальные размеры, которым должны отвечать колонны вертикального армирования.

Так, говорится и том, что соотношение высоты колонны к размеру диаметра или ширины не должно быть 25. Одновременно с этим установлена пропорция отношения между площадью сечениями прутка арматуры и сечения колонны не должна превышать 0,04.

Немного об экономике и безопасности

Бесспорно, при использовании технологий подобного типа происходит рост объема материалов и происходит увеличение трудоемкости. Но надо понимать, что меры по дополнительному усилению прочности строительных конструкций, особенно несущих, напрямую связано с безопасностью и здоровьем тех, кто проживает или работает в возводимых сооружениях.

Источник: https://kapitel-1.ru/materialy/steny/vertikalnoe-armirovanie-sten-iz-gazobetona

Армирование кладки из газосиликатных блоков

Главная|Армирование|Армирование кладки из газосиликатных блоков

Дата: 18 февраля 2017

Просмотров: 4139

Коментариев: 0

Газосиликатные блоки получили распространение при строительстве частных зданий и промышленных объектов. Строители убедились в высоких эксплуатационных характеристиках популярного материала. Потребителей привлекает доступная цена и надежность, которой обладает газосиликат. Однако имеется сложность — материал восприимчив к воздействию растяжения.

Армирование кладки из газосиликатных блоков необходимо, так как стены подвергаются объемным деформациям, связанным с усадкой, реакцией почвы и температурными факторами. Особенно подвержены нагрузкам проемы, пороги, а также стены, на которых появляются трещины под воздействием растягивающих усилий.

За сравнительно короткий промежуток времени газоликатный кирпич или газобетон завоевал большую популярность у строителей

Рассмотрим детально, каким образом армируют пользующийся популярностью газосиликат, остановимся на особенностях армирования кладки отдельных участков здания, технологии выполнения работ, которые можно выполнить самостоятельно.

Свойства материала

Газосиликат обладает множеством положительных характеристик:

  • правильной геометрией, позволяющей осуществлять кладку с помощью клея, что устраняет перемычки холода и обеспечивает экономию тепла;
  • высоким уровнем прочности, позволяющим использовать материал для возведения капитальных стен;
  • снижением нагрузки на фундамент здания, что связано с небольшой массой изделий;
  • уменьшенным коэффициентом теплопроводности, способствующим комфортному температурному режиму помещения;
  • небольшим весом при увеличенном объеме, что облегчает транспортировку и ускоряет выполнение работ, связанных с кладкой;
  • отсутствие отрицательного влияния блоков на здоровье окружающих;
  • несложностью обработки, позволяющей изменить размеры и конфигурацию изделий.

Обработка в процессе производства придает высокую прочность возводимым строениям

Одно из неоспоримых достоинств газосиликата — низкая цена, благодаря которой материал широко используется частными застройщиками. Однако изделия нуждаются в армировании.

О необходимости усиления

Наряду с комплексом положительных моментов у материала имеются отрицательные стороны. Стены склонны к объемным деформациям, вызванным следующими факторами:

  • Восприимчивостью блоков к воздействию растягивающих усилий.
  • Гигроскопичностью материала, который, впитывая влагу, набухает.
  • Температурными перепадами, в результате которых массив сужается и расширяется.
  • Недостаточной жесткостью фундамента, вызывающей усадку строения.
  • Пучением проблемных грунтов, отличающихся близко расположенными водоносными слоями.

Рассмотрим детально, какие проблемные участки возводимого здания целесообразно усиливать.

Области, подлежащие усилению

Применяя газосиликат, для повышения прочностных характеристик возводимого объекта выполняйте армирование газосиликатных блоков на проблемных участках.

Сооружение стен из газобетона должно сопровождаться обязательной укладкой армирующего каркаса

Усилению подлежат следующие зоны:

  • участок между основанием здания и нижним рядом кладки, который воспринимает массу стен, перекрытий и кровли. Обеспечивают прочность основания арматурой или стальной сеткой, способствующей пропорциональному распределению усилий на фундамент и повышающей несущие характеристики первого ряда блоков;
  • опорные поверхности возводимой кладки с интервалом через каждые 4 уровня устанавливаемых блоков. Сетка для кладки, наряду со стальной арматурой, позволяет выполнить надежное усиление данных участков;
  • поверхности стен увеличенной длины, а также боковые поверхности здания, воспринимающие повышенные нагрузки. Дополнительный контур усиления обеспечивает сетка для кладки. Это позволяет повысить прочность, компенсировать ветровые нагрузки и достигнуть тепловой изоляции периметра здания;
  • верхний уровень стен, воспринимающий нагрузку стропильной системы и крыши здания. Использование стальной арматуры позволяет сформировать монолитный контур усиления по всему периметру стен, что выравнивает точечные нагрузки и равномерно распределяет усилия, передаваемые стропильной системой на поверхность кладки;
  • области, расположенные в проемах. Используя стальную арматуру, расположенную в подготовленных пазах, укрепляют участки над перемычками, воспринимающие значительные нагрузки от массы расположенной над ними кладки.

Рассмотрим материалы, позволяющие выполнить армирование газосиликатных блоков.

Исходя из возможных нагрузок, используется несколько видов и подходов в укладке армирующих элементов

Чем усиливают изделия?

Армирование кладки из газосиликатных блоков осуществляйте, используя следующие материалы:

  • Стальную арматуру класса А-III, диаметр которой составляет 8-10 миллиметров и более. Установка стальных прутков в газосиликатную поверхность производится в предварительно подготовленные пазы, размеры которых зависят от размеров арматуры. Технология установки арматуры предусматривает очистку и увлажнение водой каналов с последующим заполнением полостей смесью, применяемой для кладки. Уложенные в полостях прутки полностью покрываются связующим раствором, после твердения которого, формируют прочную конструкцию. Усиление угловых зон кладки производится арматурными прутками, загнутыми по радиусу. Концы располагаются под прямым углом. Установка угловой арматуры осуществляется в полости, соответствующие конфигурации радиусных элементов.
  • Металлическую сетку из стальной проволоки диаметром 3-5 мм, имеющую ячейку квадратной формы со стороной 50 мм. По сравнению с арматурой, сетку легче использовать при возведении стен. Арматурную сетку можно устанавливать без выполнения штроб, размещая ее в кладочном или штукатурном растворе. Важно полностью расположить сетчатое усиление в связующей смеси, обеспечив покрытие стальной проволоки раствором, толщиной более 2 мм. Это предотвратит коррозию каркаса, затрудняя доступ влаги к проволоке. Усиление нагруженных перемычек, применяемых в качестве опор проемов, можно выполнять сеткой, изготовленной из проволоки класса Вр-1 диаметром 4 мм. При этом размер квадратной ячейки может быть увеличен до 70 миллиметров.Армирование стен из газосиликатных блоков используется в том случае, когда строительство выполняется из свежих изделий, которые не прошли еще усадку
  • Каркасы усиления, изготовленные из стальной проволоки диаметром 1-5 мм. Конструктивно, арматурный каркас представляет два стальных прутка, параллельно расположенных в предварительно выполненных пазах. Элементы каркаса могут соединяться поперечными проволочными элементами, обеспечивающими жесткость конструкции. Укладка арматурного каркаса осуществляется в пазы или на поверхность. Важно погрузить конструкцию полностью в цементно-песчаный раствор, обеспечив надежную защиту от коррозионных процессов.

Остановимся на особенностях выполнения отдельных этапов в наиболее проблемных зонах.

Особенности армирования кладки

Армирование кладки из газосиликатных блоков выполняйте в следующей последовательности:

  • разметьте поверхности, расчертив две параллельные линии, каждая из которых находится на расстоянии 6 см от боковой поверхности;
  • согласно разметке выполните пазы, используя штроборез или болгарку;
  • очистите канавки от пыли, увлажните поверхность;
  • нарежьте арматуру требуемой длины и поместите в полости;
  • соедините в цельный контур арматуру с помощью сварки или вязальной проволоки;
  • заполните пазы с прутками раствором, обеспечив равную толщину слоя для укладки следующего ряда.

Если кладка армирована правильно, то дом никогда не пойдет трещинами и будет всегда достаточно прочным

Использование сетки

Желая обеспечить прочность, армируют, также, с помощью сетки. Имеется возможность приобрести изготовленную промышленным образом сетку или изготовить ее в домашних условиях. Сетку можно погрузить в канавки или расположить в растворе. Газосиликат усиливают кладочными сетками, изготовленными из различных материалов:

  • Оцинкованной проволоки, обладающей повышенной прочностью, но склонной к коррозии.
  • Стеклопластика, имеющего недостаточную прочность, применяемого только для армирования стен.
  • Базальтового волокна, не склонного к коррозии, прочностные характеристики которого близки к конструкциям из металла.

Применение сетки для укрепления газосиликатных стен позволяет укрепить строения и создать благоприятный микроклимат.

Усиление проемов

Армирование стен из газосиликатных блоков в областях проемов осуществляется двумя методами:

  • применением расположенных в газосиликате стальных стержней диаметром 4-5 мм, повторяющих конфигурацию углов и опорной части перемычки. Установку прутков осуществляйте в предварительно выполненные пазы;
  • использованием промышленно произведённых профильных блоков, имеющаяся полость которых позволяет расположить готовый арматурный каркас. Заливка раствора позволяет создать жесткую конструкцию.

Итоги

Мероприятия по усилению газосиликатных блоков обязательны при выполнении строительных работ. Газосиликат, армированный при выполнении кладки, обеспечит длительный срок эксплуатации здания, предотвратит появление трещин.

Источник: https://pobetony.ru/armirovanie/gazosilikat-armiruyut/

Как и в каких местах производить армирование газобетонных стен

Возведение жилых домов из газобетона считается одним из самых доступных для большинства индивидуальных застройщиков. Недостатком такого строительного материала является слабая устойчивость к изгибающим деформациям, возникающим в результате различных внешних воздействий.

Для устранения этого недостатка еще на этапе разработки проекта закладываются расходы на проведение горизонтального армирования стен.

Основные правила армирования стен из газобетона позволяют еще на этапе проектирования обезопасить строение от разрушения и сохранить его несущую способность.

Недорогие газобетонные блоки обладают рядом неоспоримых преимуществ:

  • обеспечивают хорошую тепло- и пароизоляцию за счет своей пористой структуры;
  • позволяют сэкономить на кладочном растворе и на спецтехнике за счет своего легкого веса, тонких клеевых швов и размеров, превосходящих размеры обычного кирпича;
  • большой размер и легкий вес газобетона упрощает процесс кладки стен.

Основные места армирования стен из газобетона

Подошвенный грунт после возведения коробки дома может дать просадку, в результате чего на неукрепленных стенах из газобетона могут появиться трещины.

Также деформацию такой кладки может вызвать температурный перепад или шквалистый ветер.

Во избежание деформации кладки из газобетона ее усиливают при помощи арматуры, которая не увеличит нагрузку на фундамент и несущие стены,  но обезопасит стены от возможного разрушения.

При использовании услуг профессиональных строительных компаний, берущих подряды на возведение жилой малоэтажной застройки, в обязательном порядке в строительную смету закладываются расходы на проведение армирования стен и составляется технический план проведения таких работ с учетом ряда особенностей региона застройки:

  • климата;
  • сейсмической ситуации в регионе;
  • грунтовых подвижек;
  • розы ветров.

В технической документации указывается тип армирования, материалы, которыми оно будет проводиться, и места установок арматуры. Основные места для армирования стен из газобетона выбираются исходя из наиболее нагруженных точек в коробке дома. Как правило, строители проводят армирование в следующих наиболее опасных местах:

  • в первом ряду блоков, стоящих на фундаменте;
  • под дверными и оконными проемами;
  • в каждом четвертом ряду кладки, на участках длиной более 6 метров;
  • зона опирания перемычек над оконными и дверными проемами;
  • в местах примыкания потолочных перекрытий к стенам, для этого заливается монолитный армопояс.

В первом ряду кладки, который ложится на фундамент, усиление стен проводится в обязательном порядке. Усиление с помощью арматуры каждого четвертого ряда кладки приводит к увеличению стоимости строительных работ, поэтому нередко застройщики оспаривают необходимость данного этапа строительства с проектировщиками. Использование данного типа армирования зависит от следующих параметров:

  • конструктивных особенностей строения;
  • высоты стен;
  • уровня ветровой нагрузки в данном регионе, где ведутся строительные работы;
  • типа фундамента;
  • особенностей грунта;
  • вида газобетона.

Правила армирования газобетонных стен

Если армирование стен из газобетона будет проводиться в соответствии с проведенными расчетами, то можно полностью избежать появления микротрещин и продлить срок эксплуатации дома.

Поэтому еще до начала проведения строительных работ следует заказать разработку проекта армирования, который будет учитывать все требования, предъявляемые при возведении стен к газобетону, а также конструктивные особенности самого здания и конкретные условия его эксплуатации.

Если проектом предусмотрено возведение длинной стены из ячеистого бетона, то ее потребуется усилить в обязательном порядке.

Совет

Закладка арматуры проводится в созданные в газобетоне штробы, которые потом заливают специальным клеевым составом. Такие борозды нужно формировать на расстоянии не менее 6 см от края блока. Перед укладкой арматуры из штробы следует тщательно удалить оставшуюся пыль, а затем увлажнить грунтовкой или обычной водой.

После подготовки в борозду на 2/3 заливают разведенный клеевой раствор и утапливают в нем арматуру, а затем заливают штробу до конца. Для армирования стен толщиной в 200 мм используется один металлический пруток сечением в 8 мм. При большей толщине стеновых конструкций кладется два прутка.

Общая площадь поперечного сечения для создания надежного усиления должна составлять от общей площади сечения газобетонной кладки не менее 0,02%.

Как правило, для усиления стен из газобетона применяется только горизонтальная укладка арматуры. Вертикальное армирование стен из газобетона используется для усиления колонн и вертикальных архитектурных конструкций.

Материалы для армирования газобетонных стен

Для усиления стен из газобетона используются сегодня не только традиционная арматура из стали и сплавов. Разработаны технологии усиления таких стен с помощью альтернативных материалов, максимально сокращающих нагрузку на фундамент и несущие конструкции:

  • сетка из оцинкованного металла;
  • базальтовая сетка;
  • монтажная перфорированная лента из легких металлических сплавов;
  • арматура из стеклопластика.

Каждый тип армирующих материалов имеет свои достоинства и недостатки, которые следует учитывать при выборе подходящих материалов для усиления стен.

Металлическая сетка с оцинкованной поверхностью обладает высокой прочностью, но стальные стержни, из которых она состоит, начинают подвергаться коррозии из-за воздействия клеевого состава. При армировании стен сеткой появляются дополнительные мостики холода на поперечных прутках, увеличивающие расход тепла в холодное время года.

Базальтовая сетка лишена всех этих недостатков, весит она легче стальной сетки, что делает ее удобной при проведении строительных работ. Однако существенным минусом такого материал является его высокая стоимость.

Использование перфорированной металлической ленты с оцинковкой позволяет избежать штробления газобетонной кладки, так как она крепится при помощи саморезов. В отличие от металлической сетки лента она обладает меньшей прочностью на изгиб, что следует учитывать при подборе такого материала. К достоинствам такой арматуры можно отнести:

  • сокращение расходов на ее доставку;
  • уменьшение объема работ при проведении усиления стен за счет отказа от штробления;
  • низкую стоимость материала.

Стеклопластиковая арматура обладает меньшим весом, чем металлическая. На ней не создают мостики холода, как на аналогах из металла. При ее использовании создается минимальное количество стыков, что упрощает процесс установки такого пояса. Единственным недостатком стеклопластиковой арматуры, продающейся в бухтах, является неустойчивость под воздействием больших нагрузок на излом.

Учет особенностей технологии армирования газобетонных стен позволит возвести надежное строение за короткие сроки и с меньшими вложениями, чем при использовании кирпича в качестве стройматериала.

Для этого требуется в обязательном порядке заложить в рабочую смету расходы на проведение таких работ и на закупку арматуры и клеевых составов. Профессиональные строители всегда проводят усиление стен из газобетона.

Если индивидуальный застройщик сам ведет строительные работы, то ему стоит заказать разработку проекта армирования стен. Это позволит правильно провести все этапы такого важного процесса строительства из газобетона.

Источник: https://strhouse.ru/stroitelstvo-svoego-doma/armirovanie-gazobetonnyh-sten.html

Все об армировании кладки из газосиликатных, газобетонных блоков

По мере развития технологий материалы для возведения домов, такие как камень, кирпич и дерево постепенно стали утрачивать популярность среди материалов. На сегодняшний день в строительстве часто применяют блоки из керамзита и газосиликата, отлично зарекомендовавшие себя на этом поприще.

Плюсы керамзитобетонных блоков

Выбирая такие блоки, следует произвести расчет массы и плотности. Эти значения должны совпадать с числами, заявленными в маркировке. Также следует сконцентрироваться на их форму, которая должна быть аккуратной и без серьезных сколов.

При надобности керамзитобетон легко распилить так, чтобы он не раскололся. Многие строители предпочитают керамзитные блоки, потому что они:

  1. Удерживают тепло. Эти качества теплоизоляции дают возможность использования данного материала в зонах с суровым климатом;
  2. Прочные. Из керамзитобетонных блоков хорошего качества можно создавать сооружения максимум в 3 этажа, чего вполне достаточно для загородного дома;
  3. Долговечные. Срок эксплуатации составляет не одно десятилетие. Это свойство является наиболее важным для тех, кто занимается строительством дома без ремонта длительный период времени;
  4. Морозостойке. Актуально для Беларуси и стран СНГ. Керамзитобетонным блокам не страшны низкие температуры;
  5. Мало поглощают воду. Просачивание влаги внутрь стен мгновенно приводит к трещинам и дальнейшей деформации здания; Керамзитобетон стойко предотвращает попаданию воды. И это также сказалось на его популярности;
  6. Экологичные. Блоки состоят из натуральных материалов без содержания вредных веществ: цемента, песка, воды и керамзита;
  7. Относительно легкие. В отличие от кирпича, керамзитобетон по весу меньше около 2,5 раз. За счет небольшой массы можно неплохо сэкономить на фундаменте;
  8. Простые в установке. Кладка из керамзитобетонных блоков подвластна даже новичку. К тому же, каждый по объему составляет около 7 кирпичей, что позитивно отражается на скорости работы;
  9. Хорошо изолируют шум. В случае, если Ваша постройка расположена около трассы или ЖД, то защита от внешних шумов лишней не будет;
  10. Огнеустойчивые. Керамзитобетон идеально выдерживает влияние огня;
  11. Стойкость к грибку. Блоки обладают химической инертностью, за счет которой препятствует размножению микроорганизмов;
  12. Хороший отделочный материал. Легко наносится штукатурка.

Достоинства блоков из газосиликата

Газосиликатные блоки схожи по своим качествам с керамзитобетоном.

Преимущества заключаются в их:

  • Низкой стоимости;
  • Высокой теплоизоляции;
  • Малом весе;
  • Негорючести;
  • Хорошей шумоизоляции;
  • Паропроницаемости;
  • Экологичности.

Преимущества блоков из газобетона

Газобетонные блоки отличаются хорошей теплоизоляцией; большими размерами и их точной формой; возможностью применения специального клея вместо раствора из цемента; хорошей паро- и воздухопроницаемостью; огнеустойчивостью; небольшим весом; легкостью обработки; морозоустойчивостью.

Газосиликат сродни газобетону. Отличается этот материал только составом, в котором больше цемента, а в газосиликате – известь. Армирование кладки из газобетона осуществляется подобно кладке из газосиликата.

Надо заметить, что в Беларуси производятся оба материала, однако газобетон ниже по стоимости в отличие от блоков из газосиликата.

Цена зависит от способа сушки: газосиликат нуждается в автоклавной обработке, а газобетон – в естественной сушке.

Армирование кладки блоков

Керамзитобетонная кладка нуждается в дополнительном укреплении. Сразу отметим, что армивание кладки из газосиликата или керамзитобетона не увеличивает несущую функцию сооружения.

Ее главная цель – упрочение и защита от возникновения трещин. Окружающий климат может негативно влиять на блоковую конструкцию, к примеру, перемена температуры приведет к усадке.

Армирование оказывает помощь в предотвращении разрушения, растрескивания и обрушивания стен.

Обратите внимание

Опять же укрепление арматурными прутьями понадобится тогда, когда стены выше 6 м. Здесь они отличаются не особой устойчивостью. По этой причине их надо укреплять.

Правильное расположение армирования регламентировано СНиПом II-22-81 (1995) – Каменные и армокаменные конструкции. В этом документе есть подробные указание о месте осуществления укрепления. О том, куда помещается арматура, решается в процессе проектирования.

В ходе этого этапа мастера должны правильно предопределить, какие части сооружения надо дополнительно укрепить.

Армирование кладки производится в:

  • Фундаменте сооружения. Первый ряд кладки — наиболее уязвимое место в здании;
  • Каждом четвертом ряду кладки. При протяженности стены свыше 6 м она также укрепляется;
  • Зоне перемычек. Место опоры перемычек на кладку также упрочивается арматурой;
  • Оконных проемах. Данная часть подвержена дополнительной нагрузке;
  • Перекрытиях. Почти каждый дом с несколькими этажами нуждается в армированном поясе. Армирование делают в каждом перекрытии, а в месте стропил кровли;
  • Стенах с боковыми нагрузками. Обычно это высокие стены, которые подвержены постоянным воздействиям ветра или давлению грунта;
  • Других конструкционных частя с наибольшей нагрузкой. Любое место с дополнительным давлением должно армироваться для надежности всей конструкции.

Устройство стен из блоков в три слоя

Для дополнительной тепловой изоляции здания строителями возводятся стены в три слоя. Это никак не воздействует на необходимое армирование газосиликатной и керамзитобетонной кладки по причине ее обязательного укрепления.

Такая конструкция заключается в прокладывании слоя изоляции между внутренней и внешней стеной из блоков. Чтобы их соединить и удержать, как правило, используют арматурные стальные стержни. Это значительно повысит срок эксплуатации здания, а теплоизоляция поспособствует удержанию тепла внутри сооружения.

Обычно выбирают изоляцию для стены в зависимости от климата и ее толщины.

В процессе строительства в три слоя обязательно применение гидроизоляции. Однако несмотря на то, что кладка поэтому теряет тепло, без такого слоя эксплуатация стены уменьшится.

Для ее возведения нередко прибегают к использованию армированного ячеистого керамзитобетона. При выборе материалов учитывается такой фактор как влияние между собой. Если их подобрали неверно, то достичь паропроницаемости конструкции будет невозможно.

Существует 2 универсальных идиомы, которые известны любому специалисту:

  • При большей плотности материала он располагается ближе к поверхности панели внутри. Материалы, имеющие высокую пористость, напротив, надо устанавливать ближе к внешней стороне. Это обеспечит освобождение воздуха и влаги наружу.
  • Толщина стенки внутри должна быть больше по значению, чем снаружи. По этой причине сохраняется больше тепла изнутри сооружения.

Те, кто решил построить керамзитобетонный дом, предпочитают как раз такую пошаговую технику возведения стен. Данные правила и кажутся немного сложными, на деле все намного проще. Когда такая работы будет выполнена, то жалеть точно не придется, потому что жилище утеплится, станет надежным и уютным.

Технология армирования стен

Если у керамзитобетонной или газосиликатной стены не произвести армирование, то возникает риск растрескивания. Также трещины в кладке может появляться благодаря неправильному выбору стройматериалов. Так что перед приобретением блоков надо посоветоваться с профессионалами.

Трещины могут образоваться из-за неглубокой опоры панели перекрытия на стену. Во избежание всех неприятностей такого рода и применяют арматуру. Для блочных домов выполняется армирование стен по контуру.

Уже давно установили, что для достижения наибольшей надежности, армируют каждый 4-ый ряд.

Важно

Для этих целей проделываются специальные штробы для закладывания арматуры. Делаются они либо руками или электрическим инструментом для экономии времени. В месте расположения углов штробы закругляются, потому что в них необходимо уложить согнутые арматурные стержни.

Нередко с целью армирования применяются рифленые стальные прутки 8 мм. Чтобы согнуть их на углах используют ручные устройства. Иногда вместо арматуры берут кладочную сетку 50 * 50 * 3 / 50 * 50 * 4 мм.

Однако это происходит в случае, когда кладку не будет дополнительно утеплена посредством теплоизоляционных плит (как для стены в три слоя).

Арматура реализуется на специализированной металлобазе. Количество металлопроката могут рассчитать продавцы. В некоторых случаях вместо прутков применяют каркасы из арматуры, делающие швы тоньше. После изготовления штробов они очищаются от пыли.

Потом в них укладывается арматура, которую потом покрывают клеевым раствором. Клей должен целиком покрывать прутки. В соответствии с существующими стандартами, арматура надо устанавливать на 6 см от фасадной поверхности прутьев. Необходимо обязательное армирование минимально на 90 см, но лучше на 1 м 50 см.

Число прутков для армирования определяется в зависимости от толщины блоков.

  1. Толщина более 250 мм / 1 шт.;
  2. Толщина 250-500 мм / 2 шт.;
  3. Толщина менее 500 мм / 3 шт.

Если строго следовать технологиям, то кладка никогда не растрескается. Стены внутри также надо армировать. В случае закладки арматуры и в стенах между комнаты, дом по-настоящему станет крепким.

Бетонный армопояс для стен

Секретом не станет тот факт, керамзитобетон не очень хорошо справляется с нагрузкой точечного типа. Для предотвращения трещин в кладке необходимо равномерное распределение нагрузки на всю поверхность стены.

Для этого служит монолитный бетонный каркас с высотой 10-20 см. Если запланирована облицовка фасада, то высота пояса должна составлять значение высоты 2-ух рядов кирпичной кладки. Во избежание бетонным армопоясом тепловых потерь, он теплоизолируется.

Нередко пояс имеет ширину от 25 до 30 см при толщине стенки от 30 до 40 см.

Оставшееся пространство заполняется теплоизоляцией стороны фасада и облицовывается для эстетики. В случае установки перекрытия на балки из брусьев, армопояс создается посредством полнотелых кирпичей, которые кладут на блоки. С целью армирования применяют не кладочную сетку, а арматурные прутки 8-10 мм.

В некоторых случаях может использоваться иной вариант укрепления: вертикальные швы просто заполнятся с помощью раствора. Чтобы обеспечить дополнительную прочность, армопояс также армируется прутами от 10 до 12 мм. Они соединяются накладывание концов друг на друга на расстоянии примерно 40-50 диаметру прутка.

Бетонный пояс для стропил

Большинство коттеджей строят с мансардами. А для увеличения пространства часто возводят аттиковые стены. Это продолжение несущих. Как правило, стены имеют высоту 0,7-1,2 м. Аттиковые стены служат опорой для стропильной системы кровли.

Для увеличения прочности этих стен сверху несущих прокладывают ЖБТ пояс, чтобы обеспечить опору мауэрлата стропил. Конструкция монолитного пояса почти не отличается от той, которая у уровня перекрытий. Пояс должен иметь высоту не менее 15 см.

Если запланировано утеплить стены, то пояс из бетона займет всю ширину стены снаружи.

Совет

Если теплоизоляции не предусмотрено, то извне необходимо оставить пространство для утеплителя, чтобы тепло не уходило. Для кровли в 4 ската пояс должен быть сплошным без промежутков. Если же крыша имеет 2 ската, то в поясе, как правило, оставляется место для окон.

Армирование кладки керамзитобетонных и газосиликаных блоков – достаточно простой и не особо затратный процесс. Не пренебрегайте усилением конструкции дома дополнительно, потому что так можно существенно продлить его срок эксплуатации.

С качественной оцинкованной арматурой, которая не подвергается ржавчине, можно полностью увериться в том, что стены отлично переносят нагрузку и выстоят несколько десятков лет.

Источник: https://Metagarant-Minsk.by/articles/armirovanie-kladki-blokov/

Технология армирования стен из газосиликатных блоков

За сравнительно короткий промежуток времени газоликатный кирпич или газобетон завоевал большую популярность у строителей. Невысокая стоимость, низкие транспортные затраты и отсутствие сложностей в процессе погрузо-разгрузочных работ все больше привлекают внимание потребителя.

Кладка стен из газосиликатных блоков.

Профессионалы выделяют несколько преимуществ газобетона:

  1. Ровная геометрия блоков позволяет укладывать их на клеевой раствор, благодаря чему достигается экономия тепла более чем на 30%.
  2. Обработка в процессе производства придает высокую прочность возводимым строениям.
  3. Возведение стен из газобетона обеспечивает отличную паропроницаемость помещений и не требует усиления фундамента из-за небольшого веса блоков.

Кроме вышеперечисленных достоинств, газобетон выгодно выделяется среди современных строительных материалов довольно низкой ценой за единицу изделия.

Возведение строения

Сооружение стен из газобетона должно сопровождаться обязательной укладкой армирующего каркаса.

Основу блоков составляют смешанные в определенной пропорции цемент, кварцевый песок и газообразователи, а наполнителями служат известь, шлаки и гипс.

Благодаря автоклавной обработке газосиликатных блоков они легко изменяются в процессе строительства и отделки: режутся, пилятся и сверлятся.

Одновременно с этим такие стены могут деформироваться под влиянием внешних факторов, движения грунта или основания. Поэтому очень важно в процессе укладки выполнять армирование стен. Особое внимание следует уделить нагружаемым местам: проемам над окнами и дверями, порогам.

Стена из газобетона хорошо переносит воздействие на сжатие, но не на растяжение. Поэтому при длине свыше 6 м требуются устройство температурного расширительного шва и укладка армирующей сетки.

Схема армирования стены.

Исходя из возможных нагрузок, используется несколько видов и подходов в укладке армирующих элементов:

  1. Наиболее распространенным вариантом укладки армирующей конструкции является ее расположение в наиболее уязвимых местах: проемы в стенах. Рекомендуют использовать его во всех строениях, возводимых из газосиликатных блоков. Исключением могут быть строения, возводимые посредством монолитной конструкции, где стена из газобетона не испытывает нагрузки. Такой материал выполняет функцию лишь наполнителя между опорами.
  2. Второй способ армирования стен из газосиликатных блоков используется в том случае, когда строительство выполняется из свежих изделий, которые не прошли еще усадку. Его использование характерно в пик строительных работ, когда производимые партии направляются на стройплощадки. Преимущественно подобные работы проводятся в местах с наиболее существенными температурными колебаниями, чтобы избежать чрезмерной усадки при понижении температуры наружного воздуха или повышенном уровне грунтовых вод в весенний период.
  3. Третий тип на просторах нашей страны не получил распространения – вертикальный. Заключается он в соединении нижнего бетонного пояса с верхним армирующим поясом. Применяется при строительстве в сейсмоопасных зонах и ураганоопасных регионах. Применяется при возведении строений на наклонной местности (на холмах, склонах) и в горах.

Способы укладки металлического каркаса

Для усиления возводимой конструкции строители используют несколько способов укладки каркаса.

Заглубление арматуры в полость камня

Наиболее распространенной разновидностью укладки арматуры является ее погружение в камень. Для этого по всему ряду проделываются две штробы приблизительно 2,5*2,5 см. Следует учитывать, что проделывать ее нужно не ближе 6 см от наружного и внутреннего краев.

Штробу можно проделать с помощью: электроштроборезом, ручным штроборезом, угловой шлифмашиной или перфоратором.

Штроба может проделываться:

  1. Электроштроборезом – профессиональным инструментом. Работа протекает быстро, без образования пыли и мусора. Но стоимость такого оборудования достаточно высока, чтобы приобретать его для домашнего использования.
  2. Угловой шлифмашиной. Рабочий процесс сам по себе быстрый, но сопровождается тщательными измерениями глубины и расстояний. Образуется большое количество пыли от пропиливания газосиликатных блоков.
  3. Ручным штроборезом. Медленно, тяжело, без образования пыли. Проделав углубления нужного размера, необходимо из них убрать измельченный камень посредством кисти, пылесоса или строительного фена. Удалив ненужный сор и крошки, обязательно смачивают бороздки. Это нужно для наиболее качественного сцепления раствора с основанием. На следующем этапе влажные борозды заполняют более чем наполовину готовым раствором. Это может быть обычный кладочный раствор или специальный термоизолирующий. При использовании последнего между блоками не образуются мостики холода, и драгоценное тепло не уходит.

Укладка арматурного каркаса из стали

Укладка арматурного каркаса для стены из газосиликата.

Альтернативным вариантом армирования газосиликатных блоков является укладка парных оцинкованных полос размером 8 мм*1,5 мм. Их использование не требует предварительной подготовки поверхности и нарезки штроб. Их укладка допускается на небольшой слой раствора с последующим прижатием и нанесением второго слоя клеящего раствора.

Чтобы правильно подобрать арматуру, следует провести предварительные подсчеты в соотношении площади сечения стены и толщины блока. Но если попытаться обойтись без длительных математических подсчетов, то следует запомнить правила:

  1. При толщине блоков в 25 см и свыше необходимо использовать арматуру не менее 6 мм в диаметре и укладывать ее в два слоя, но не ближе 6 см от края блока.
  2. Если блоки меньше 20 см, то оптимальным будет применение арматуры 8 мм и использование ее в один ряд, по центру.

Рассматривая вышеприведенные примеры укладки армирующего каркаса для газобетона, можно прийти к выводу, что использовать следует исключительно специальный клеевой состав во избежание возможных мостиков холода.

Армирование дверных проемов.

Его применение позволяет:

  1. Добиваться более качественной и ровной укладки блоков.
  2. Минимизировать кладочный шов – от 2 мм для клеевого раствора.
  3. Готовый состав раствора значительно снижает временные затраты при укладке блоков и увеличивает объемы выполнения работ, что сокращает время на постройку здания.

При выполнении армирования газоблоков существуют такие особенности и обязательные требования, как:

  1. Допустимое расстояние между горизонтальными армирующими поясами не должно превышать 100 см, поэтому, рассчитывая необходимый материал, следует учитывать, что прокладывать армопояс нужно через каждые четыре ряда при высоте блока в 25 см и каждый третий при 30 см высоте.
  2. Нагружаемые участки возле перемычек и проемов армируются с заведением арматуры до 90 см в обе стороны.
  3. При отсутствии единого монолитного металлического каркаса и примыкающих стен арматура должна быть заведена на нее путем сгибания под прямым углом и методом нахлеста до 50-70 см.

Причины, воздействующие на несущую способность газосиликатных блоков, нейтрализуются сооружением армирующего пояса при завершении строения.

Сооружение армирующего пояса

Схема армирующего пояса: 1 – стена, 2 – перекрытие, 3 – армирующий пояс, 4 – мауэрлат, 5 – элементы кровли.

Каждое строение должно завершаться устройством железобетонного каркаса. Сам по себе он напоминает фундамент. При его сооружении используются металлический каркас из прутьев, соединенных под прямым углом, и бетон.

На верхнем ряду сооружается деревянный короб, внутри которого размещается на одинаковом удалении металлический каркас из арматуры не менее 6 мм в диаметре. Наружная часть каркаса должна располагаться не ближе 5-6 см от края опалубки.

Обратите внимание

Это нужно, для того чтобы должным образом защитить металл от возможного воздействия сырости и коррозии. Для лучшего соединения заливаемого пояса в последний ряд вбиваются через равные расстояния гвозди, куски арматуры или катанка.

При выполнении армирования строения железобетонным поясом создается вероятность оттока тепла из помещения. Устранить его можно путем утепления минеральной ватой или пенополистиролом.

Учитывая внешние факторы и причины, воздействующие на строение, можно сделать вывод, что армирование любого строения из газобетона является обязательным условием и необходимостью.

Необходимый инвентарь

Схема монтажа армопояса.

В процессе строительных работ по армированию возникает необходимость в использовании таких инструментов, как:

  • штроборез (электрический или ручной), болгарка – для нарезки ровных и аккуратных борозд для закладки арматуры;
  • щетка или строительный фен, использующийся для уборки остатков пыли из углублений;
  • измерительный инструмент – рулетка, строительный уровень;
  • шнуровка.

Для сооружения армирующего пояса дополнительно понадобятся:

  • инструменты для сборки опалубки – шуруповерт, отвертка и молоток;
  • болгарка и диски по металлу для нарезки необходимых отрезков;
  • небольшие палки и молоток для более качественного уплотнения заливаемого бетона.

Появление современного строительного материала – газобетона позволяет сокращать время на возведение строения различной этажности и конструкции.

Его использование значительно снижает затраты на отопление и придает помещениям определенный комфорт и атмосферу, свойственные только чистым экологическим материалам.

А правильный подход к проектированию и соблюдение технологии строительства обеспечивает длительную эксплуатацию и исключает периодические ремонтные работы.

Источник: http://opt-stroy.net/armirovanie-sten-iz-gazosilikatnyx-blokov.html

Технология армирования стен из газосиликатных блоков

Всё про армирование газобетонных блоков: армируемые участки и применяемые материалы

Возведение стен из блоков ячеистого бетона наиболее выгодный и экономичный вариант строительства. Такие блоки обладают повышенной пористостью, что обеспечивает хорошую теплоизоляцию и вывод водяных паров из помещения наружу. Удобство укладки больших по размеру блоков позволяет гораздо быстрее производить монтаж стеновых элементов. Но есть и один существенный минус – газобетонные блоки слабо устойчивы к изгибающим деформациям.

Как повысить устойчивость газобетонной конструкции к изгибу?

Для того чтобы обезопасить стены и перегородки от появления трещин, вызываемых просадкой подошвенного грунта или температурными перепадами, в некоторых случаях используется армирование газобетонных блоков. Металлические стержни принимают на себя растягивающие нагрузки и предохраняют газобетонные блоки от трещинообразования. Усиление арматурой не увеличивает его несущую способность, но минимизирует последствия хрупкого разрушения газобетонных элементов.

Примерная схема. Участки армирования для конкретного строения определяются проектировщиком.

Климатический, сейсмический и ветровой район непосредственно влияют на необходимость армирования стен. Еще на этапе проектирования выясняется необходимость усиления стен с помощью арматуры, а также указывается тип применяемого армирования и место его расположения.

Места обязательного армирования газобетонной стены:

  1. Первый ряд блоков, укладывающийся на фундамент;
  2. При длине стены превышающей 6 метров, производится дополнительная горизонтальная закладка арматуры в каждом четвертом кладочном ряду для компенсирования ветровой нагрузки;
  3. Примыкания перекрытий и стропил к стеновым конструкциям. В этом случае выполняется армопояс), где армирующие стержни закладываются в U-образные блоки;
  4. Проемы в стенах: опорная часть под перемычками, а также нижняя часть оконного проема на всю ширину с добавлением напуска по 0,9 метра в каждую сторону от него;
  5. В газосиликатные колонны закладывается вертикальная арматура;
  6. Места потенциального возникновения нагрузки, превышающей нормативную.

У застройщиков часто возникают вопросы и споры, нужно ли армировать стены в каждом четвертом ряду блоков. Необходимость определяет проектировщик, исходя из конструктивных особенностей и протяженности стен будущего строения, сейсмической зоны местности, силы и розы ветров в данной местности, особенностей грунта в зоне застройки и типа фундамента, а также характеристик материала стен. Здесь выясняется, хватит ли прочности у применяемого при строительстве газосиликата выдерживать возникающие нагрузки и не давать микротрещин.

Если вы экономите на проекте, то производите расчеты самостоятельно. Либо армируйте и спите спокойно, так как хуже точно не будет, но несите затраты по покупке арматуры и клея.

Если концы отдельных арматурных стержней не обвязаны в один контур, то их необходимо загнуть под прямым углом и заглубить в штробы для обеспечения надежной анкеровки в стене здания.

Исполнение

Первый ряд

Армирование первого ряда кладки, равно как и каждого четвертого при необходимости, осуществляют следующим образом.

Выполняют усиление конструкции стальными прутками диаметром 8 мм марки А III. Для стены толщиной 200 мм достаточно уложить один пруток арматуры ровно по середине ряда.

Для более толстых стен используют 2 прутка. Их укладывают параллельно друг другу. Для этого делают 2 параллельных штробы с помощью штробореза. Расстояние от внутреннего и внешнего края стены до штробы должно быть не менее 6 см. В углах здания штробы закругляются по радиусу.

Из готовых канавок щёткой выметают пыль, заполняют клеевым составом, укладывают арматуру и удаляют излишки клея с помощью шпателя.

Поэтому перехлест арматуры делайте примерно посередине стены, фиксируя с помощью вязальной проволоки.

Армирование под оконным проемом

Укладка арматуры в газобетонные блоки необходима под оконным проёмом. Закладку производят в последнем ряду блоков перед сооружаемым окном. Для этого на поверхности кладки вымеряется и помечается его планируемая длина (стержни арматуры должны быть на 0,5 метра больше длины окна). Далее в кладочном ряду на расстоянии по 60 мм с наружной и внутренней стороны стены при помощи ручного штробореза производится штробление газобетона. А именно вырезаются 2 паза, минимальное сечение каждого – 2,5х2,5 см.

Из пазов с помощью щётки необходимо удалить пыль и крошки газобетона, образовавшиеся в процессе их вырезания. Перед укладкой арматурных стержней и замоноличиванием раствором, вырезанные штробы увлажняются водой. Делается это для наилучшего скрепления клеевого раствора с армированным газобетоном.

На следующем этапе паз на половину высоты заполняется раствором для тонкошовной блочной кладки, затем укладывается профилированная стальная арматура диаметром не менее 6 миллиметров. Паз до конца заполняют раствором, при необходимости удаляя все его излишки и выравнивая шов мастерком.

Следующий кладочный ряд можно монтировать сразу же после усиления подоконного участка.

Вертикальное армирование стен

К такому виду прибегают крайне редко в следующих случаях:
  1. Армирование стены, на которую возможно сильное воздействие боковых нагрузок. В этом случае необходимо осуществлять и горизонтальное армирование.
  2. При использовании газобетона низкого качества с минимальным показателем плотности.
  3. В местах опирания на конструкцию стен тяжеловесных элементов (металлические балки и др.).
  4. Угловая перевязка стыкования смежных стен.
  5. Усиление малых простенков и дверных и оконных проемов.
  6. Возведение колонны из блоков газобетона.
  7. При использовании крупногабаритных стеновых панелей.

Задумайтесь об установке дверей в газобетон на этапе кладки стен.

Используемые материалы

Помимо классического варианта (использование арматуры) для армирования кладки из блоков могут применяться другие материалы:

Металлическая оцинкованная сетка

Состоит из сваренных во взаимно перпендикулярном положении стальных стержней.

Из всех используемых видов сеток, металлическая – самая прочная. Но у нее есть один большой минус: специальный клеевой состав для соединения стеновых блоков способствует развитию коррозии, что приводит к достаточно быстрой потере всех положительных свойств такого армирования. Также поперечные прутки выступают мостиками холода в зимний период. Этот вид усиления я не рекомендую.

Базальтовая сетка

Изготавливается из базальтоволоконных стержней, которые располагаются перпендикулярно друг другу. В стыковых узлах стержни фиксируются при помощи проволоки, хомутов или специализированного клея. Такое скрепление обеспечивает правильную и ровную геометрическую форму ячеек.

Базальтовая сетка может выдерживать сильное воздействие разрывных нагрузок – около 50 кН/м. Ее вес в несколько раз меньше, чем у металлической сетки, что обеспечивает простоту работ по армированию.

Сетки на основе базальта устойчивы к негативному влиянию коррозии, не реагирует на изменение температурных условий. Обладают очень низкой теплопроводностью, что обеспечивает отсутствие мостика холода, возникающего при армировании сеткой из стали.

Металлическая монтажная перфорированная лента

Это оцинкованная полоса стали с отверстиями, выполненными по всей ее длине.

Достаточно приобрести ленту с размерами 16х1 мм. Армирование кладки осуществляется без штробления газобетона путем закрепления на саморезы. В остальном принцип такой же, как и при использовании арматуры. Для увеличения прочности возможно попарное скрепление полос при помощи стальной проволоки. Обладает меньшей прочностью на изгиб в сравнении с профилированной арматурой.

Плюсы использования этого материала по сравнению с традиционной арматурой я вижу в следующем:

  • экономия на доставке в силу компактности ленты;
  • не нужно делать штробы (экономия на работе и монтажном клее).

Стеклопластиковая арматура

Основной материал арматуры – стеклопластик, на котором спиралевидно намотана нить для обеспечения лучшего сцепления с бетоном.

Значительно легче по весу, нежели металлический аналог. Низкая теплопроводность позволит избежать мостика холода в газобетонной кладке. Удобство монтажа обеспечивается минимальным количеством стыков, так как такая арматура продается упаковками в бухтах.

Из этого материала невозможно соорудить жесткий каркас, поэтому такое армирование не рекомендуется в сейсмически опасных районах строительства. Наш вердикт — не использовать.

Польза армирования стеновых конструкций очевидна. Поэтому стоит поступиться малыми дополнительными денежными затратами и временем при монтаже, чтобы возводимое здание прослужило вам верой и правдой в течение долгих лет.

Полезное видео

В видео-сюжете наглядно и подробно показано армирование первого ряда. А именно штробление блоков, укладка арматуры с загибанием в углах, заполнение клеем.

Как армировать кладку из газосиликатных блоков

Уже хорошо известный, современный строительный материал – газосиликат – первоначально предназначался для утепления возводимых построек. Быстро оценив удобство монтажа, прочность, лёгкость обработки газосиликатные блоки стали использовать как полноценный материал при кладке малоэтажных зданий и сооружений. Важным моментом такого строительства является армирование стен из газосиликатных блоков. Теперь по порядку рассмотрим сам материал для кладки, особенности его армирования, советы для тех, кто решил построить стены из газосиликата.

Получение газосиликата

Для производства этого пористого материала требуются следующие составляющие: кварцевый песок, известь, алюминиевая пудра, цемент. В смеси исходных компонентов инициируется газообразовательный процесс. Его результат – смесь поднимается и растёт, словно тесто на дрожжах, с образованием многочисленных пор. Затем отвердевший массив тонкими струнами разрезают на блоки нужных размеров и геометрии.

Уникальная структура газосиликатного блока создаётся в специальном автоклаве, благодаря действию насыщенного пара, температуры (примерно +190°С) и давлению (12 атмосфер). Более дешёвый способ изготовления – не автоклавный. Смесь затвердевает в естественной среде. Блоки получаются менее прочные, чем при автоклавном способе.

Характеристики и свойства материала

  • В зависимости от диаметра и количества пор материал может иметь плотность 300-600 кг/м3. Менее плотный газосиликат имеет меньшую теплопроводность и используется как утепляющий материал. Плотные блоки применяют непосредственно для строительства капитальных стен.
  • Кладка блоков идеальной геометрии может производиться на специальный клей. Получаемый при таком способе малый зазор (от 2 мм) исключает перемычки холода и гарантирует уменьшение теплопотерь.
  • Объёмные изделия небольшого веса легко транспортируются, грузятся, ускоряют производительность кладочной работы (вместо 22 кирпичей достаточно положить один блок), не требуют специальной техники для подъёма тяжестей.
  • Изменить размеры и получить сложную конфигурацию блоков можно в результате их несложной обработки вручную и электроинструментом.
  • Материал, изготовленный из составляющих природного происхождения, безвреден для здоровья.
  • Низкая цена.
  • Фундамент под кладку не требует усиления из-за лёгкости блоков. Может использоваться ленточный фундамент.
  • Газосиликат обладает высокими звукоизоляционными показателями.
  • Сделанный из негорючих неорганических веществ, сам газосиликат является пожаробезопасным.

Область применения

  • Возведение межкомнатных перегородок и несущих стен.
  • Наращивание этажности уже эксплуатируемых зданий.
  • Восстановление старых зданий.
  • Выполнение ступеней.
  • Облицовка для утепления и необходимой звукоизоляции.
  • Возведение мансард.

Необходимость армирования и подлежащие усилению области

Любое сооружение вследствие неравномерности усадки, температурных перепадов, осаждения почвы, постоянного сильного ветра испытывает нагрузки, способные привести к деформациям. Результатом действия перечисленных факторов могут стать волосяные (очень тонкие) трещины. При их появлении стены не теряют своей несущей способности. Но их эстетичный вид и изолирующие свойства ухудшаются.

Склонность стен из газосиликатных блоков к объёмным деформациям повышается из-за:

  • Слабой устойчивости блоков материала к изгибающим и растягивающим усилиям.
  • Гигроскопичности газосиликата, который набухает при повышенной влажности окружающей среды.

Усилить отрицательные факторы способны: недостаточная прочность фундамента, усиливающая усадку; проблемные участки грунта с близкорасположенными водоносными слоями (в результате их пучения, сдвига, проседания).

Чтобы избежать воздействия перечисленных отрицательных факторов – все конструкции из газосиликатных блоков обязательно армируют. Для упрочнения возводимого объекта нужно армировать следующие участки:

  • Первый (нижний) ряд кладки, воспринимающий всю массу возведённой конструкции. Арматура или металлическая сетка усилят несущую способность этого ряда и помогут равномерно распределить нагрузку на фундамент.
  • Поверхность кладки по всему периметру через каждые 4 ряда уложенных блоков.
  • Поверхности наиболее нагруженных и имеющих большую длину стен.
  • Верхний ряд стены, на которую приходится нагрузка от стропил и крыши постройки. Армирующая система помогает сделать контур усиления монолитным, что позволяет распределить по периметру точечные нагрузки.
  • Области проёмов. Усиливается часть ряда, проходящего под проёмом. Армирование выполняется на 0,9 м в обе стороны от края оконного проёма. А также подлежат укреплению участки кладки над перемычками. Именно они являются высоко нагруженными массой выше расположенной кладки.

Способы армирования

Усиление конструкции из газосиликатных блоков достигается укладкой армирующего каркаса одним из способов:

  1. Заглубление в подготовленную полость блоков. По предварительной разметке в блоках всего ряда устраивается штраба, проходящая по горизонтальной верхней грани. Сечение штрабы (чаще 25х25 мм) должно обеспечить полное погружение арматуры. Работать можно ручным или электрическим штроборезом, также подойдёт угловая шлифмашинка. Работа с ней потребует больше внимательности и тщательного измерения размеров в процессе получения штрабы. Затем полученная полость очищается от крошки и пыли обычной кистью или пылесосом. Чистые бороздки смачивают и заполняют применяемым раствором или клеем до половины, можно немного больше. На раствор укладывают арматуру и полностью покрывают её связующей смесью. При армировании угловых зон прутки загибают по радиусу.
  2. Армирование парными металлическими полосами. Оцинкованные полосы (8х1,5 мм) укладываются на тонкий слой клея, прижимаются, сверху наносится ещё слой клеящей смеси. Метод не требует наличия штрабы и дополнительной подготовки поверхности.
  3. Укрепление с помощью армирующих металлических сеток. Вырезают сетку необходимого размера. Её можно располагать на слой раствора или укладывать в подготовленные канавки. Сетки из оцинкованной проволоки, армирующие конструкции из газосиликата, кроме металла, также могут быть выполнены из базальтового волокна и стеклопластика. Последние недостаточно прочные, ими армируют только стены.

Армирующий пояс

Любое строение из газосиликатных блоков завершает железобетонный каркас (пояс), напоминающий фундамент. Порядок его сооружения следующий. Собирается деревянный короб на верхнем ряду. Внутри размещают объёмный каркас из металлических прутьев, связанных или сваренных под прямым углом. Размещают каркас равноудаленно от краёв опалубки, для защиты металла от возможной коррозии. Для получения большей прочности армирующего пояса в верхний ряд кладки равномерно вбивают куски катанки, арматуры или гвозди. Заливают армирующую конструкцию за один раз. Если это условие не выполнено – практического усиления возведённой постройки не произойдёт.

Важные рабочие нюансы

  • Все отклонения и неровности кладки легко устраняются наждачной бумагой, пилой по металлу, рубанком, болгаркой.
  • В возводимом газосиликатном сооружении обязательно укрепляются все наружные стены.
  • 6 см минимум – расстояние от внешнего края газосиликатного блока до прорезанной штрабы. При меньшем расстоянии увеличивается вероятность сколов материала.
  • По горизонтали расстояние между армированными участками должно быть меньше метра. По вертикали каждый четвёртый ряд блоков должен быть армированный (для блоков высотой 25 см), при высоте 30 см – каждый третий.
  • Нельзя выполнять кладку «промокшими» блоками, которые легче поддаются разрушению и теряют свою прочность. При морозе попавшая внутрь влага разрывает соседние участки и нарушает целостность всего блока. Поэтому нужно работать с газосиликатом в сухую погоду и беречь от лишней влаги его пористую структуру.
  • Конструкции из газосиликата усиливают стеклопластиковой или металлической арматурой класса А3 диаметром от 6 мм.
  • От толщины применяемых блоков зависит число рядов арматуры. При толщине до 20 см один ряд металлического прутка укладывают по центру кладки. 25 см и больше – два ряда.

Выполненное армирование кладки из газосиликатных блоков позволяет получить конструкцию высокой прочности. В этой конструкции друг друга будут дополнять хорошая прочность газосиликата на сжатие и отличная прочность стали, применяемой для изготовления арматуры, на растяжение. Соблюдение технологии возведения построек из газосиликатных блоков обеспечивает их длительную эксплуатацию без периодических ремонтных и восстановительных работ.

Профессиональное армирование стен из газосиликатных блоков

Возведение домов из газобетона является одной из наиболее применяемых технологий строительства. Подобная популярность связана с высокими технико-эксплуатационными характеристиками материала, сочетающимися с довольно привлекательной стоимостью. При осуществлении кладочных работ в обязательном порядке осуществляется армирование стен из газосиликатных блоков. Эта процедура обеспечивает прочность всей конструкции и способность выдерживать воздействие негативных факторов внешней среды. Рассмотрим детально весь процесс усиления строения в ходе его возведения.

Почему нужно армировать

Необходимость армирования кладки из газосиликатных блоков связана с особенностями самого строительного материала. Помимо низкой цены, газобетон обладает рядом достоинств, облегчающих возведение и повышающих комфортность дальнейшей эксплуатации. К ним относятся идеальная геометрия и размер блоков, высокая паропроницаемость, отличные теплоизоляционные характеристики, сравнительно небольшой вес и многое другое.

В то же время газобетон не лишен недостатков. Имея хорошую сопротивляемость сжатию, блоки уязвимы для сильных растягивающих нагрузок. Вследствие этого неравномерная усадка фундамента, местные осаждения почвы, постоянное воздействие сильных ветров способны привести к деформации конструкции, что, в свою очередь, повлечет появление тонких трещин в материале. Это не повлияет на прочность конструкции, однако снизит уровень теплоизоляции и ухудшит внешний вид строения.

Кроме того, уже упомянутая паропроницаемость является следствием высокой гигроскопичности газобетона. В результате воздействия повышенной влажности материал может набухать. Резкие температурные перепады также способствуют сужению и расширению блочного массива.

Чтобы устранить влияние всех негативных факторов воздействия, осуществляется многоуровневое армирование газосиликатных блоков.

Места усиления

Современная технология усиления возводимых конструкций предусматривает 5 основных мест расположения армирующих элементов:

  1. Пространство между фундаментом дома и нижним рядом кладки. Такой армопояс по газосиликату усиливает несущую способность первого ряда блоков и способствует более равномерному распределению нагрузки на основание строения. В случае неравномерной усадки фундамента этот укрепляющий слой перераспределит усилие и предотвратит появление трещин в стенах.
  2. Горизонтальные армированные пояса по несущим стенам из газосиликата. Оборудуются по всей высоте строения с интервалом не более 100 см. Таким образом, при использовании блоков высотой 25 см закладка арматуры производится на каждый четвертый ряд, а при применении стройматериалов высотой 30 см – через каждые 3 ряда.
  3. Дополнительное армирование поверхности стен увеличенной длины и мест повышенной нагрузки. Это позволяет компенсировать излишнее напряжение на изгиб и обеспечить сохранение прочностных и теплоизоляционных характеристик материала.
  4. Верхний ряд блоков, служащий основанием для закрепления стропил и крыши. Монолитный пояс по газосиликату под мауэрлат обеспечивает равномерное распределение точечных нагрузок, создаваемых кровельной конструкцией, по всему периметру несущих стен. Если проект возводимого дома предусматривает наличие мансарды, производится закладка двух монолитных поясов по газосиликату. Первый служит для придания прочности постройке на уровне потолочного перекрытия, а второй монтируется непосредственно в месте крепления элементов системы кровли.
  5. Армирование области оконных и дверных проемов. Усиление производится как в нижней части проема, так и в верхней, несущей повышенную нагрузку от расположенных выше рядов кладки.

Материалы для армирования

Чаще всего для армирования газосиликатной кладки используется металлическая арматура, размеры которой зависит от места применения. При усилении стен применяются прутья диаметром 6-8 мм, для создания армопояса на газосиликатные блоки по уровню перекрытия рекомендуется использовать изделия диаметра 10-12 мм.

Альтернативным материалом является оцинкованная металлическая сетка. Рекомендуемая толщина стальных прутков, используемых при такой технологии армирования газосиликата, составляет 3-5 мм, а сторона квадрата ячейки – не более 50 мм. Для усиления опор проемов можно применять сетку с более крупной ячейкой – до 70 мм.

Способы армирования стен

В большинстве случаев при возведении стен производится армирование газосиликатных блоков арматурой. Для укладки стальных прутьев по всей поверхности укрепляемого ряда проделываются специальные борозды (штробы), в которые укладываются металлические пруты. Сечение заглубления должно быть не меньше 25 на 25 мм, чтобы арматура не выступала над поверхностью и была со всех сторон закрыта клеевым раствором.

При армировании стен из газосиликата в угловых зонах штробу рекомендуется делать закругленной, чтобы легче было согнуть по радиусу металлическую арматуру. Закладку необходимо планировать таким образом, чтобы избежать стыков прутов в углах строения.

Работы выполняются по следующей технологии:

  • производится предварительная разметка по всему периметру уложенного ряда;
  • при помощи штробореза или угловой шлифовальной машинки формируется штроба;
  • пылесосом или обычной малярной кистью производится очистка полученной полости от пыли и частиц материала;
  • поверхность полученной борозды смачивается и заполняется раствором или клеевым составом наполовину;
  • производится укладка арматуры;
  • оставшееся пространство полностью заполняется раствором до уровня поверхности блоков.

В зависимости от размеров газобетонных блоков, различают способы закладки и диаметр применяемой арматуры:

Толщина блока от 25 смТолщина блока менее 25 см
Толщина прута6 мм8 мм
Количество борозд21

Во избежание появления сколов строительного материала расстояние от штробы до края блока должно составлять не менее 6 см.

Второй популярный способ усиления возводимой конструкции – армирование стен из газосиликатных блоков сеткой. При таком варианте для закладки арматуры не обязательно штробить канавки в поверхности материала. Можно нанести слой раствора, достаточный для полного погружения сетки. Для армирования газосиликатных блоков подобным методом обычно применяется оцинкованный металл. Как альтернативу можно использовать сетку из базальтовых волокон, не уступающую по прочностным характеристикам стальным конструкциям, или из стекловолокна (этот материал применим только при укреплении стен).

Одной из модификаций армирования газосиликатных блоков сеткой выступает применение для усиления стен строения оцинкованных металлических полос сечением 8мм на 1,5 мм. В этом случае укладка также производится на тонкий слой раствора, нет необходимости подготавливать каналы для закладки. Важно обеспечить полное закрытие усиливающего слоя клеевым раствором. Это предотвратит попадание влаги на поверхность металла и возникновение коррозионных процессов.

Армирование верхнего ряда

Технология возведения армопояса по газосиликату в области крепления стропил и крыши несколько отличается от укрепления стен и напоминает способ заливки фундамента. Здесь используется метод монолитного заполнения бетоном пространства с заранее установленными металлическими конструкциями. Порядок проведения работ следующий:

  • при помощи сварки или закрепления обычной проволокой формируется металлический каркас нужного размера из арматурных прутов;
  • для лучшего сцепления в верхний ряд блоков вбиваются куски катанки, арматуры или обыкновенные строительные гвозди;
  • по обеим сторонам верхнего ряда закрепляется деревянный короб;
  • подготовленный каркас устанавливается таким образом, чтобы расстояние от прутьев до края опалубки составляло не менее 5-6 см;
  • заливается бетон.

Заполнение армопояса производится единоразово. Заливка в несколько этапов существенно снижает прочностные свойства пояса и, соответственно, негативно влияет на общую укрепленность конструкции.

Необходимый инструмент

Несмотря на масштабность выполняемых работ, перечень нужного оборудования для проведения работ по армированию достаточно невелик и включает в себя:

  • штроборез (предпочтительнее электрический, поскольку работа ручным отнимает много времени) или болгарка с дисками по бетону – обустраиваем полости для закладки арматуры;
  • пылесос, строительный фен или обычная малярная кисть – очищаем борозды от пыли и мусора;
  • измерительный инструмент (уровень, рулетка) и строительная шнурка – для проведения подготовительных расчетов и разметки.

При возведении верхнего армопояса дополнительно понадобятся инструменты для монтажа опалубки: отвертка, молоток и шуруповерт, а также диск для работы по металлу при помощи уже упомянутой болгарки для нарезки прутов нужной длины.

Нюансы армирования

Процесс возведения каждого дома по-своему уникален, поэтому предусмотреть все возникающие проблемы заранее невозможно. Приведем типовые рекомендации, соблюдение которых поможет в ходе строительства:

  • Не рекомендуется использовать свежие или влажные газосиликатные блоки. Они легче поддаются разрушению и теряют прочностные характеристики.
  • Поверхность ряда должна быть идеально ровной. Неровности и выступы легко устраняются при помощи наждачной бумаги или шлифовальной машинки.
  • Укрепление наружных и несущих стен – обязательно.
  • При армировании проемов арматура заводится на расстояние не менее 90 см в обе стороны.

Как правильно сделать армирование газобетонных блоков своими руками: материалы, армопояс

Армирование газобетона является обязательным этапом строительства при использовании данного материала, благодаря которому удается нивелировать влияние на прочность и надежность здания недостатков блоков. Газобетонные блоки демонстрируют прекрасные эксплуатационные характеристики, стоят недорого, не требуют дополнительной теплоизоляции, удобны и просты в работе, позволяют ускорить процесс возведения здания.

Но есть у материала один недостаток – газоблок слабо устойчив к воздействию изгибающих деформаций, хрупок, поэтому без дополнительного усиления стены скоро покрываются трещинами и требуют дополнительной отделки, ремонта. Избежать усадочных трещин и повысить прочность на изгиб поможет армирование газобетонных блоков арматурой.

Газобетон: плюсы и минусы материала

Материал сегодня используется достаточно широко. И прежде, чем отказываться от него ввиду нежелания выполнять армирование дома из газобетона и тратиться на дополнительные работы, стоит рассмотреть положительные стороны использования блоков в строительстве.

  • Малый вес, позволяющий сэкономить на фундаменте и значительно упрощающий процесс транспортировки, возведения здания
  • Низкий коэффициент теплопередачи – отапливать дом будет намного экономнее
  • Высокая прочность – возможность строить многоэтажные дома без обустройства сложносочиненного дорогого фундамента
  • Возможность отказа от цементной смеси – специальный клеевой состав минимизирует негативный эффект от мостиков холода, снижая потери тепла с 25% до 7-10%
  • Долговечность – согласно лабораторным испытаниям, блоки могут прослужить минимум 100 лет с полным сохранением первоначального внешнего вида эксплуатационных свойств
  • Достаточный уровень воздухо- и паропроницаемости – соответствует показателям деревянных конструкций и гарантирует естественную циркуляцию воздуха в помещении, что создает оптимальный микроклимат, нормализует уровень влажности
  • Стойкость к перепадам влажности и температуры, открытому огню, микроорганизмам (грибок, плесень)
  • Легкость и простота в монтаже, обработке – класть стены из аккуратных ровных блоков может даже новичок
  • Большие размеры и высокая точность – стены удается возводить с минимальными отклонениями, экономя средства на внешней отделке, избегая щелей в кладке благодаря использованию блоков с пазами, тратя меньше времени на выгонку стен
  • Безопасность – материал экологичен, не боится огня, стойкий к повреждениям грызунами, насекомыми
  • Морозостойкость – блоки выдерживают мороз до -50С, переживают около 50 циклов замораживания/оттаивания
  • Необходимость стены делать достаточной толщины (около 65 сантиметров) при условии наличия мостиков холода, теплосопротивления, обязательности упрочнения полотна и перемычек оконных и дверных проемов
  • Высокая гигроскопичность – в общей массе объем влаги достигает 35%, что разрушает материал, понижает теплоизоляционные свойства, но решается обработкой водоотталкивающими пропитками (проводится минимум раз в 2 года)
  • Повышение стоимости внутренней отделки из-за необходимости использовать армирующую сетку и определенные виды штукатурки
  • Плохая работа на растяжение и изгиб – при большом сжатии и иных нагрузках материал быстро разрушается, но эту проблему решает упрочнение металлическими стержнями или сеткой

Как повысить устойчивость газобетонной конструкции к изгибу

Чтобы избежать появления трещин на перегородках и стенах из-за просадки грунта или внешних воздействий, выполняют армирование газобетона арматурой. Вопрос о том, зачем и нужно ли это делать, не должен возникать вообще, ведь металлические пруты возьмут не себя растягивающие нагрузки и защитят конструкцию от трещин, разрушений.

Выбрать тип упрочнения и место для него нужно еще на этапе проектирования. Металлические стержни и сетки закладывают по периметру стен в самых опасных элементах конструкции. До начала работ нужно обязательно изучить, как правильно армировать, какие материалы лучше использовать и где это необходимо, а в каких случаях – лишне.

Где обязательно наличие армирующего элемента:

  • Первый ряд газобетонных блоков, укладывающийся на фундамент – создают монолитные железобетонные пояса
  • В стенах, длина которых превышает 6 метров, где важно компенсировать нагрузку ветра – делают горизонтальную закладку в каждом последующем четвертом ряду
  • Оконные и дверные проемы – усиливают арматурными прутьями диаметром 8-12 миллиметров в продольных пазах верхних блоков перекрытия, под перемычками, внизу оконных проемов по ширине с напуском по 90 сантиметров в обе стороны от него
  • Места примыкания к стеновым конструкциям стропил и перекрытий – понадобится армопояс с закладкой стержней в U-образные блоки
  • Места потенциального появления большой нагрузки
  • Зоны, на которые идет нагрузка от крыши – усиливают металлическими стержнями диаметром 10-14 миллиметров, создавая единую армирующую систему
  • Часто требуют упрочнения лестничные элементы и обязательно перекрытия

Нужно ли армировать стены из газобетона в каждом четвертом ряду, решает проектировщик, учитывая такие факторы: конструктивные особенности, протяженность стен, роза и сила ветров, сейсмическая зона, особенности грунта, тип фундамента, прочность газобетонного блока. Специалисты советуют все-таки не экономить и армировать стены, чтобы точно избежать разрушения здания.

Исполнение

Армирование кладки из газобетонных блоков может быть реализовано в двух вариантах: монтаж монолитного пояса и усиление рядов выложенных блоков сеткой или арматурой. Оба варианта нужны для повышения устойчивости полотна к деформации, но никаким образом не оказывают влияние на несущую способность и прочность керамзитобетонного блока.

Первый ряд

Конструкцию усиливают стальными прутьями диаметром около 8 миллиметров (в основном выбирают марку А III). Стене толщиной 20 сантиметров будет достаточно одного прутка посредине ряда, если стены толще – можно параллельно уложить 2, 3 прута. Прутья укладывают в продольные борозды, которые делают с помощью штробореза. Расстояние между внутренним и внешним краями стены до штроб не должно быть меньше 6 сантиметров. По углам штробы округляют по радиусу.

Сделав штробы, из них выметают пыль, заполняют клеем (толщина клеевого шва должна быть такой, чтобы излишки не выходили на полотно), укладывают арматуру, удаляют шпателем излишки клеевого состава. Арматура по углам прерываться не должна – прутья закругляются, повторяя радиус канавки. Перехлест выполняется посредине стены, фиксируется вязальной проволокой.

Армирование под оконным проемом

По технологии закладка выполняется в последнем ряду блоков перед проемом: на поверхности блоков вымеряют и помечают длину проема, стержни подбирают на 50-90 сантиметров больше этой цифры. В кладочном ряду в 6 сантиметрах от внутренней и внешней сторон стен ручным штроборезом делают 2 канавки с минимальным сечением 2.5х2.5 сантиметра.

Из канавок удаляют пыль и крошку, штробы увлажняют водой, паз заполняют раствором наполовину, укладывают арматуру диаметром минимум 6 миллиметров, докладывают раствор, выравнивая мастерком шов. Сразу после усиления подоконного участка можно монтировать следующий кладочный ряд.

Вертикальное армирование стен

Рассматривая, как правильно армировать газобетонную кладку, стоит упомянуть и вертикальный метод. Прибегают к нему очень редко и лишь в особых случаях: усиливают стены с сильными боковыми нагрузками, построенные из некачественного газобетона с минимальными параметрами плотности, места воздействия на конструкцию тяжеловесных элементов, малые простенки, проемы. Также вертикальное армирование актуально при использовании крупногабаритных стеновых панелей, возведении колонны из блоков.

Работы можно проводить с использованием только металла, стеклопластиковой арматурой тут не удастся добиться нужной жесткости. Обычно берут прутья толщиной минимум 14 миллиметров, делают каркас из арматуры методом связывания их между собой, сварка может повредить кристаллическую решетку из-за перегрева.

Собирая стену, внутри делают небольшое углубление. Толщина стен обычно составляет несколько блоков – в одном из рядов кирпичи нужно так подогнать, чтобы остался зазор посредине. В него опускают связанный из прутов каркас, потом пустоту заливают бетоном.

Используемые материалы

Металлическая оцинкованная сетка

Для кладки достаточно с ячейками 50х50 миллиметров из проволоки диаметров 3-5 миллиметра. Сетку укладывают на поверхность, сверху заливают раствором толщиной 2-3 миллиметра. Контур укрепляют сеткой с ячейкой около 70 миллиметров, из проволоки 4 миллиметра. Боится коррозии, создает мостик холода.

Базальтовая сетка

Сделана из стержней базальта, сваренных перпендикулярно. Стержни в стыковых углах фиксируются хомутами, проволокой или специальный клеем. Сетка выдерживает нагрузку на разрыв около 50 кН/м, обладает небольшим весом, проста в работе, не боится коррозии, демонстрирует небольшую теплопроводность. На вопрос о том, чем армировать газобетонную кладку, можно было бы ответить однозначно, если бы не высокая стоимость базальтовой сетки, что должным образом влияет на расчет сметы.

Металлическая монтажная перфорированная лента

Поставляется в формате стальной полосы с отверстиями по длине. Усиление выполняется без штробления, посредством закрепления на саморезы. Полосы можно использовать попарно, скрепляя стальной проволокой, не очень прочны на изгиб, но экономят средства на доставке и штроблении.

Стеклопластиковая арматура

Поставляется в виде стеклопластикового шнура, обмотанного спиралевидно нитью. Небольшой вес, низкая теплопроводность, удобство монтажа, длительный срок эксплуатации – явные плюсы. Минусом является неспособность выдерживать большие нагрузки на излом, невозможность гибки, необходимость использования специальных гильз, соединяющих прутки между собой.

Армирование стержнями

Используются стальные прутья диаметром 8-14 миллиметра (пропорционально нагрузкам), но чаще всего арматура класса А диаметром 8 миллиметров. Устанавливаются в пазах, потом заливаются цементным раствором, позволяют усиливать как кладку, так и проемы, фундамент, армирование углов выполнять. Отличаются стойкостью к окислению, прочностью, но проводят тепло.

Анкеровка в местах соединения стен перегородок

Г- и Т-образные анкера используются для соединения поперечных и продольных газоблочных стен встык (также используются накладки полосовой стали или металлические скобы). Связи закладывают в швы каждые 3-4 ряда кладки, исходя из расчета минимум 2 элемента на этаж.

Армирование газобетонной кладки видео

Строим армирующий пояс

Монтаж монолитного пояса выполняется доборными блоками толщиной 5 и 10 сантиметров или с использованием деревянной опалубки. Первый вариант выбирают чаще как более быстрый, простой и дешевый.

Этапы выполнения работ:

  • На торцевую часть стены любой стороной наружу устанавливаются доборные бетонные блоки толщиной 10 сантиметров и надежно приклеиваются, по внутренней стороне клеят блок толщиной 5 сантиметров.
  • По внутренней поверхности тонкого блока клеят панель экструдированного пенополистирола, подогнанную по высоте – это теплоизоляция.
  • Внутрь опалубки на расстоянии 5 сантиметров от стен укладываются прутья арматуры на специальные подставки-грибки. С шагом в 30 сантиметров к ним приваривают вертикальные перемычки такой высоты, чтобы верхний контур каркаса находился в 5 сантиметрах от наружной грани пояса. На перемычки приваривают соединяющие горизонтальные прутки – на них фиксируется продольный верхний пояс каркаса.
  • Всю пустоту между блоками заливают бетоном марки М200 или М300.
  • Дальше поднимать стены можно лишь по прошествии 1-2 недель (чтобы бетон стал достаточно прочным).
  • При выполнении устройства монолитного пояса перекрытия, в него нужно забетонировать шпильки под крепление бруса.

Виды упрочнения несущих стен

Вопрос о том, нужно ли армировать газобетон, появляется в основном из-за необходимости упрочнить сам материал и не допустить его разрушения. Но несущая способность стен не увеличивается, просто снижается вероятность появления трещин при изменении температур и в процессе усадки здания в первые годы эксплуатации.

Самые популярные виды упрочнения наружных поверхностей:

  • Горизонтальное – помогает избежать трещин вокруг проектных проемов.
  • Упрочнение для устранения температурно-усадочных трещин, которые появляются в регионах с большими перепадами температур. Актуально в случае быстрого возведения стен из свежеизготовленного материала, который усаживается и меняет размеры.
  • Вертикальное – помогает избежать деформаций вследствие природных явлений, объединяет фундамент, стены и пояс усиления верхнего уровня.

Целесообразность упрочнения зданий из газобетона очевидна, ведь без этого этапа создать долговечное и прочное строение попросту не удастся. Но успех и качество выполнения работ напрямую зависят от соответствия нужным характеристикам и требованиям выбранных материалов, соблюдения всех норм и стандартов. Поэтому продумывать весь процесс нужно еще на этапе проектирования.

Армирование кладки из газосиликатных и керамзитобетонных блоков

По мере того, как развивались технологии, камень, кирпич и дерево утратили популярность среди материалов для возведения домов. Сегодня в строительстве активно используются керамзитобетонные и газосиликатные блоки, которые отлично себя зарекомендовали в строительстве.

Преимущества керамзитобетонных блоков

Многим строителям полюбился керамзитобетон за свои свойства:

  • Удержание тепла. Блоки из керамзитобетона превосходно держат тепло. Их теплоизоляционные свойства позволяют использовать данный материал даже в самых суровых климатических условиях.
  • Прочность. Из качественных керамзитобетонных блоков можно строить дома до трех этажей, чего вполне хватает для коттеджей.
  • Долговечность. Блоки послужат вам не один десяток лет. Это особенно важно для тех людей, которые строят дом на продолжительное время и не собираются делать ремонт.
  • Морозостойкость. Еще один важный показатель, актуальный для Беларуси и стран СНГ. Керамзитобетонные блоки не боятся низких температур.
  • Низкий уровень водопоглощения. Если вода просачивается внутрь стен, это может быстро привести к появлению трещин и разрушению конструкции. Керамзитобетон хорошо противостоит влаге, что также повлияло на его популярность.
  • Экологичность. В состав блоков входит цемент, песок, вода и керамзит. Все это натуральные материалы, в которых нет вредных примесей.
  • Относительно низкий вес стены. В сравнении с кирпичом, керамзитобетонная стена весит примерно в 2,5 раза меньше. Это позволяет существенно сэкономить на фундаменте.
  • Простота кладки. С блоками из керамзитобетона справится даже новичок после небольшой тренировки. Кроме того, каждый блок равен примерно 7 кирпичам, что положительно сказывается на скорости выполнения работ.
  • Хорошая шумоизоляция. Если ваш дом располагается возле больших магистралей или железных дорог, то вам точно понадобится хорошая защита от внешнего шума.
  • Огнеустойчивость. Керамзитобетонные блоки хорошо переносят воздействие огня.
  • Противостояние плесени и грибку. Благодаря своей химической инертности, керамзитобетон отлично противостоит различным микроорганизмам.
  • Хорошо подходит для отделки. На стены можно с легкостью нанести штукатурку, а затем наклеить обои или другие облицовочные материалы.



Выбирая керамзитобетонные блоки, постарайтесь их взвесить и подсчитать плотность. Эти показатели должны соответствовать заявленной производителем марке. Также обратите внимание на форму блоков: они должны быть аккуратными и не иметь серьезных сколов. При необходимости керамзитобетон легко поддается распиливанию и не раскалывается.

Преимущества газосиликатных блоков

Блоки из газосиликата похожи по своим свойствам на керамзитобетон.

Плюсы газосиликатных блоков:

  • Низкая стоимость;
  • Хорошая теплоизоляция;
  • Небольшой вес;
  • Негорючесть;
  • Высокая шумоизоляция;
  • Паропроницаемость;
  • Экологичность.

Преимущества газобетонных блоков

«Родственником» газосиликата можно назвать газобетон. Разница в том, что в его составе преобладает цемент, а в газосиликате – известь. Армирование кладки из газобетонных блоков проходит по той же схеме, что и кладки из газосиликата.

Его особенностями являются:

  • Хорошая теплоизоляция;
  • Большие размеры блоков и их точная форма;
  • Возможность использовать специальный клей вместо цементного раствора;
  • Хорошая воздухо- и паропроницаемость;
  • Огнеустойчивость;
  • Небольшой вес;
  • Легкость обработки;
  • Морозоустойчивость.

Необходимо отметить, что в Беларуси производят и тот, и тот материала, но газобетон стоит дешевле газосиликатных блоков. На цену влияет способ сушки: для газосиликата нужна автоклавная обработка, а газобетон можно просушить естественным способом.

Зачем армировать кладку из газосиликатных, керамзитобетонных и газобетонных блоков?

Как и в любом другом типе кладки, керамзитобетону нужно дополнительное укрепление. Сразу необходимо отметить, что армирование кладки из газосиликатных блоков или керамзитобетона не повышает несущую способность конструкции. Ее основной целью является упрочнение стены и защиты от образования трещин.

На конструкцию из блоков оказывается негативное влияние окружающая среда, например, усадка и перемена температуры. Арматура помогает избежать различных деформаций, которые могут привести к растрескиванию и обрушению стен. Также армирование необходимо в тех случаях, когда длина стены превышает 6 метров. В этом случае блоки могут стоять не очень устойчиво, для чего и производится их укрепление.

Правила расположения армирования регулируются СНиП II-22-81 (1995) – Каменные и армокаменные конструкции. В нем содержатся подробные инструкции о том, где должно осуществляться укрепление. Также решение о том, куда поместить арматуру, принимается во время проектирования здания. На этом этапе специалисты должны точно определить, какие части дома нуждаются в дополнительном укреплении.

Существуют общие случаи, когда необходимо армирование кладки бетона:

  • Фундамент здания. В частности, арматура располагается на первом ряду кладки, так как это одно из самых уязвимых мест в конструкции.
  • Каждый 4-й ряд в кладке. Если стена имеет протяженность более 6 метров, то ее также необходимо укреплять.
  • Зоны перемычек. В месте, где происходит опирание перемычек на кладку, также должна быть арматура.
  • Оконные проемы. Эта часть стены также подвергается дополнительным нагрузкам, поэтому тоже требует армирования.
  • Перекрытия. Практически в каждом доме с несколькими этажами требуется армированный пояс. Он нужен для каждого перекрытия, а также под стропильной системой крыши.
  • Стены, подвергающиеся боковым нагрузкам. Как правило, это длинные стены, на которые постоянно воздействуют ветра или давление грунта.
  • Другие части конструкции с высокой нагрузкой. Любое место, которое испытывает дополнительное давление, должно быть армировано. Это сделает всю конструкцию более надежной.

Устройство трехслойных стен из блоков

Для дополнительной теплоизоляции дома строители возводят трехслойные стены. Это не влияет на необходимость армирования кладки из газосиликата и керамзитобетона, так как укреплять ее нужно в любом случае.

Конструкция такой стены делится на внутреннюю и внешнюю стену из блоков, а между ними прокладывается слой изоляции. Для соединения и удержания стен обычно используются металлические стержни арматуры. Это значительно повышает долговечность всей конструкции, а теплоизоляция удерживает тепло внутри дома. Как правило, выбор изоляции зависит от климатических условий, в которых возводится строение, а также от толщины самой стены.

При строительстве трехслойной стены необходимо использовать гидроизоляцию. Хотя кладка и несет от этого теплопотери, без этого слоя стена прослужит меньше. Для строительства стены чаще всего используют армированный ячеистый керамзитобетон.

При выборе материалов следует учитывать их влияние друг на друга. Если они подобраны неправильно, то вы не сможете добиться паропроницаемости конструкции. Есть два универсальных правила, которых придерживаются профессионалы:

  • Чем плотнее материал, тем ближе он должен располагаться к внутренней поверхности панели. Материалы, обладающие высокой пористостью, наоборот, должны быть ближе к наружному краю. Это обеспечивает более свободный выход воздуха и влаги наружу.
  • Толщина внутренней стены должна быть больше наружной. Тогда вы сможете сохранить больше тепла внутри здания.

Многие люди, решившие построить дом из керамзитобетона, прибегают именно к такой пошаговой технике устройства стен. Хотя эта схема и кажется немного сложной, однако на деле все оказывается легче. Сегодня можно без проблем купить кладочную сетку в Минске и других городах, а также приобрести теплоизоляцию нужного качества. Выполнив такую работу, вы точно не пожалеете, так как дом станет еще теплее, надежнее и уютнее.

Технология армирования стен из газосиликатных и керамзитобетонных блоков

Если стену из керамзитобетона или газосиликата не армировать, велика вероятность того, что со временем на ней образуются трещины. Также кладка может растрескиваться из-за неправильного выбор строительного материала, поэтому перед покупкой блоков необходимо проконсультироваться со специалистами. Трещины могут пойти и том случае, если панель перекрытия недостаточно глубоко опирается на стену. Чтобы избежать всех этих проблем и используется арматура.

Для блочных коттеджей выполняют контурное армирование стен. Давно установлено, что для большей прочности необходимо армировать каждый 4-ый ряд. Для этого в блоке делают специальные штробы, куда потом закладывается арматура. Делать их можно вручную или электроинструментом, что значительно экономит время. На углах штробы должны быть закруглены, так как в них будут укладываться согнутые прутья арматуры.

Чаще всего для армирования используют рифленые металлические пруты диаметром 8 мм. Для ее сгибания на углах применяют ручные приспособления. В некоторых случаях в качестве арматуры используется сетка кладочная50х50х3 и 50х50х4 мм. Но ее можно применять только тогда, когда кладка не будет дополнительно утепляться теплоизоляционными плитами (как для трехслойной стены). Арматуру можно приобрести на специализированной металлобазе, где продавцы помогут рассчитать количество прутьев или сетки. В некоторых случаях вместо прутов используются арматурные каркасы, которые делают швы более тонкими.

После того, как штробы будут готовы, их очищают от пыли. Затем в них кладется арматура и покрывается клеевым раствором. Важно следить, чтобы клей полностью покрывал пруты. Согласно существующим стандартам, арматура должна находиться на расстоянии 6 см от фасадной поверхности арматуры. В обязательном порядке нужно армировать оконные проемы. Арматура должна выходить за пределы проема как минимум на 90 см, а лучше на 1,5 метра.

Что касается количества прутов, необходимых для армирования, то все зависит от толщины блоков.

  • Толщина < 250 мм – 1 прут;
  • Толщина от 250 до 500 мм – 2 прута;
  • Толщина > 500 мм – 3 прута.



Если вы будете строго придерживаться технологии, то в кладке никогда не образуются трещины. Внутренние стены также нуждаются в армировании. Заложив арматуру и в межкомнатных стенах, вы сделаете дом по-настоящему прочным.

Схема армирования блочной кладки



Видеоурок: армирование блочной кладки сварной сеткой



Видеоурок: армирование блочной кладки арматурой

Бетонный армопояс для стен

Не секрет, что керамзитобетонные блоки плохо справляются с точечной нагрузкой. Для того, чтобы в кладке не образовывались трещины, нужно равномерно распределить нагрузку по всей поверхности стены. Для этих целей и предназначен монолитный каркас из бетона, который обычно имеет высоту 10-20 см. Если же вы планируете сделать облицовку фасада кирпичом, то пояс должен иметь высоту двух рядов кладки из кирпича.

Чтобы бетонный армопояс не повышал потери тепла, его нужно теплоизолировать. Чаще всего ширина этого пояса составляет 25-30 см при толщине стен 30-40 см. Остальное пространство нужно заполнить теплоизоляцией с фасадной стороны и облицевать для эстетичного внешнего вида.

В случае, когда перекрытия устанавливаются на деревянные балки, армопояс делают из полнотелых кирпичей, укладываемых на блоки. Для армирования используется не кладочная сетка, а пруты арматуры диаметром от 8 до 10 мм. Иногда вместо этого применяется другой способ укрепления: вертикальные швы просто заполняются раствором.

Для дополнительной надежности армопояс тоже армируют. Для этого используют пруты диаметром 10-12 мм. Их соединяют между собой по всей длине путем накладывания концов друг на друга, при этом расстояние должно равняться 40-50 диаметрам прута.

Бетонный пояс для стропильной системы

Достаточно большое количество загородных домов строится с мансардами. Чтобы увеличить площадь помещения, нередко используют конструкцию с аттиковыми стенами. Они являются продолжением несущих стен. Обычно высота этих стен составляет от 0,7 до 1,2 метра.

На аттиковые стены опирается стропильная система крыши. Чтобы увеличить устойчивость этих стен, по верху несущих стен прокладывают железобетонный пояс, на который часто опирается мауэрлат стропильной системы.

В целом, конструкция этого монолитного пояса почти такая же, как и для уровня перекрытий. Высота пояса должна составлять не меньше 15 см. Если планируется утепление стен, то бетонный пояс занимает всю ширину наружной стены. Если же теплоизоляции не будет, то с внешней стороны оставляется место для утеплителя, чтобы через бетон не уходило тепло.

Для четырехскатной крыши пояс делается сплошным, без каких-либо промежутков. Если же крыша двухскатная, то в поясе обычно оставляют место для окон.

Армирование блочной кладки из керамзитобетона и газосиликата является довольно простым не особо затратным процессом. Не стоит пренебрегать дополнительным усилением дома, так как это существенно продлит его срок службы. Выбирайте качественную оцинкованную арматуру, которая не подвергается коррозии. Тогда вы сможете быть уверенными в том, что стены хорошо справляются с нагрузкой и простоят несколько десятилетий.



Металлобаза «Аксвил» предлагает купить оптом и в розницу с доставкой по Беларуси следующие виды металлических сеток:



Профилактика трещин в стене из газобетона из автоклавного бетона

По сравнению с композитной внешней изоляцией стен и системой энергосбережения, стена из газобетона в автоклаве имеет следующие преимущества: фундаментная стена и изоляционный слой объединены в одно, и они не деформируется и не отвалится под ветровой нагрузкой; огнестойкость соответствует требованиям технических условий; Долговечность отвечает всем требованиям; сильная обрабатываемость; процесс строительства относительно прост; отрегулировать внутреннюю среду и т. д.Один из основных его недостатков — склонность к трещинам. В этой статье представлены некоторые конкретные меры по предотвращению трещин в стенах из газобетонных блоков автоклавирования.

1. Добавьте столбец построения

Целостность блочной стены плохая, и в стене легко могут появиться трещины. Одной из мер по улучшению целостности блочной стены является добавление структурных колонн в середине вытянутой стены, в углах стены и в местах соединения. Несущие колонны в стене ограждения или перегородке из автоклавных газобетонных блоков не завершены в большие зубцы.Стяжные стержни между каменной стеной и несущими колоннами предпочтительно представляют собой сетку диаметром 3,5 мм и сварные стальные стержни диаметром 20 мм. Также можно использовать горячеоцинкованный стальной лист толщиной 2 мм. Конец, который выступает в несущую колонну, имеет форму ласточкина хвоста, что способствует уплотнению бетона. В стальной пластине, встроенной в один конец кладки, просверлите два отверстия и прибейте к блоку стальными гвоздями из цементной стали. Узлы из армированной сетки или стальных пластин следует устанавливать вдоль стены через каждые 500 мм или между двумя кожаными блоками.Кроме того, можно добавить железобетонные горизонтальные анкерные балки.

2. Обработка зарезервированного шва

В обычной практике каменного строительства при заполнении стены до тех пор, пока она не приблизится к балке и низу плиты, следует оставить определенный зазор. После того, как стенка пломбы будет завершена и с перерывом не менее 7 дней, она будет сдавлена. . При таком способе могут образоваться трещины на дне стен из автоклавного газобетона и железобетонных балок (плит).Лучше всего зарезервировать зазоры в стене, заполненной блоками из автоклавного газобетона, которые можно регулировать на уровне 10-25 мм, зазоры, как правило, можно заполнить вспененным цементным раствором (с добавлением расширительного агента UEA с 12% веса цемента) и зазоры можно скопировать более 25 мм. Пенобетонная заделка мелкозернистая. При закладке внешней стены вы можете сначала заделать ее изнутри, а после окончательного схватывания вспененного цементного раствора или объемного мелкозернистого каменного бетона, затем заделать внешнюю сторону, чтобы она была прочной.Пенцементный раствор или мелкозернистый пенобетон после заливки необходимо увлажнить и затвердеть. Для заделки также могут использоваться гибкие материалы, такие как стекловолокно, минеральная вата и вспенивающий агент (полоска) для полиуретана, а затем на поверхность наносится эластичная стекловолоконная лента для защиты.

3. Стальные стержни с узлами или железные детали L-образной формы

Трещины на стыке блочной стены и колонны железобетонного каркаса или стены сдвига можно контролировать с помощью анкерных стержней или L-образных металлических деталей.Для стяжек лучше всего использовать сетку 3,5 мм и сварную стальную сетку 20 мм. Когда используются L-образные железные детали, толщина должна составлять 2 мм, а между стеной блока и железобетонной колонной каркаса или стеной сдвига следует оставлять зазор от 10 мм до 15 мм. После того, как стена будет завершена, щель заделывается заполнением гибкими материалами.

4. Усиление обработки дверей и окон

Когда ширина дверного проема превышает 2 м, железобетонные рамы должны быть установлены с обеих сторон проема, чтобы избежать вибрации блочной стены в месте контакта с дверной коробкой, вызванной вибрацией открывания дверного полотна. .Для окон следует использовать железобетонные подоконники, оба конца которых заходят в стену на 600 мм каждый. Низ обшивки под окном следует разместить продольной арматурой 3Ф6,5мм, пригодной для сварки! Сварная арматурная сетка с размером ячеек 3,5 мм и 20 мм, длина двух концов, заходящих в стену, должна быть ≥700 мм.

5. Влияние температуры

Уменьшить внешнюю поверхность бетонных компонентов кровли и стен.Поскольку коэффициент линейного расширения железобетона больше, чем коэффициент линейного расширения блоков из автоклавного газобетона, под действием теплового расширения и сжатия расширение и сжатие между железобетонными компонентами и стеной блока Несинхронизировано, вызовет трещины в блочные стены или железобетонные балки и колонны. Ввиду этой ситуации открытые железобетонные колонны и балки могут быть спроектированы как конструкции специальной формы, чтобы минимизировать влияние температурных изменений на бетонные элементы.

6. Контроль серого шва

Для улучшения теплоизоляционных характеристик стены необязательно уменьшать плотность легких блоков в сухом состоянии, но также необходимо избегать теплового мостика, вызванного большими швами из золы и неровными швами из золы. Теплопроводность обычного кладочного раствора примерно в 3 раза выше, чем у легких блоков. Если толщину шва из золы можно уменьшить примерно до 3 мм, тепловым мостом, создаваемым швом из золы, можно пренебречь.Для уменьшения толщины шва из ясеня в кладке необходимо использовать конверсионное связующее, соответствующее свойствам материала автоклавного газобетона, а его основные технические показатели должны соответствовать JC 890-2001. «Штукатурный раствор», он также должен отвечать соответствующим требованиям.

7. Растрескивание штукатурного слоя

(1) На стыке блочной кладки и железобетонных колонн (балок, стен) следует уложить щелочно-стойкую стекловолоконную сетку или горячеоцинкованную стальную проволочную сетку шириной ≥500 мм.

(2) Декоративное возведение блочной кладки должно быть выполнено не менее чем через 7 дней после завершения заполнения пустот в верхней части кладки стены.

(3) Двери, окна и боковые стенки ящиков различного типа следует заполнять и заделывать слой за слоем, чтобы избежать пустот и трещин на стыке боковых стенок каркаса и кирпичной кладки. Вокруг рамы, где требуется герметик, при оштукатуривании следует оставить зазор глубиной 7 мм и шириной 5 мм, чтобы можно было нанести уплотнение.Зазор между подоконником, будкой для часов, ящиком для пожарного гидранта, телефонной будкой и кладкой следует заполнить пенополиуретаном.

(4) Перед оштукатуриванием блочных стен необходимо покрасить интерфейсный агент. Если нет специального связующего агента, его можно приготовить из 999 прочного клея: цемент: мелкий песок = 1: 2: 2 (массовое соотношение).

(5) Специальный штукатурный раствор должен использоваться для оштукатуривания блочных стен, и его технический показатель должен соответствовать требованиям к штукатурному раствору в JC 890-2001 «Кладочный раствор и штукатурный раствор для автоклавного газобетона».

(6) При отсутствии специального метода оштукатуривания наружных стен блочно-штукатурным раствором следует использовать полимерцементный раствор для первого оштукатуривания, толщина 6мм, соотношение смеси полимерцементного раствора 1: 4 , цементный раствор смешивается с водой. Количество клея 801 составляет 20%.

(7) Если нет специальной штукатурки для внутренней штукатурки стен, следует использовать полимерцементный раствор. Его соотношение смешивания цемент: известь: желтый песок = 1: 1: 6, а расход воды на раствор, смешанный с раствором, составляет 20% от 801 клея.После высыхания второго полимерцементного раствора смешивают штукатурный раствор и каландрирование; также может использоваться зола шпателя, зола бумажного бруска или устойчивая к щелочам коротковолокнистая строительная штукатурка. Чтобы имитировать и уменьшить трещины, как для внутренних, так и для наружных стен используется эластичная шпатлевка и эластичная краска.

Выше приведены некоторые эффективные меры по борьбе с трещинами в стене из газобетонных блоков автоклавного твердения, но принятие этих мер не может полностью устранить трещины в кирпичной кладке, и нам необходимо дополнительно накапливать опыт в будущем процессе применения, постоянное совершенствование.

Инженер-строитель объясняет, что такое блок Бессера

Блок Бессера (иногда известный как блок Бесса) представляет собой полый прямоугольный бетонный строительный блок, используемый при строительстве стен домов, офисов, многоэтажных жилых домов и промышленных зданий.

Полезность блока Бессера заключается в его модульных размерах и простоте укладки рядов. Структурная целостность блока Бессера достигается за счет стальных арматурных стержней, уложенных вертикально (капельницы) и горизонтально (соединительные балки и перемычки) в специальных блоках Бессера, называемых «выбивными блоками».

Каков стандартный размер блока Бессера?

Блоки Бессера изготавливаются в соответствии с номинальной метрической системой 200 мм (известной как блочная кладка серии 200), если принять во внимание 10-миллиметровый раствор между блоками.

Стандартный блок Бессера имеет размеры 390 мм в длину, 190 мм в высоту и 190 мм в ширину. Но когда его кладут в 10-миллиметровый раствор, эти размеры становятся 400 мм в длину и 200 мм в высоту (x 190 мм в ширину).

Вы также можете найти блок Бессера следующих размеров:

  • 390 мм в длину, 190 мм в высоту и 140 мм в ширину.(известная как блокворк серии 150).
  • Длина 190 мм, высота 190 мм, ширина 190 мм.
  • Длина 390 мм, высота 190 мм, ширина 290 мм (блочная кладка серии 300).
  • 390 мм в длину, 190 мм в высоту и 90 мм в ширину (кирпичи серии 100)

В строительстве бетонные блоки Бессера укладываются слоями, называемыми рядами, со смещением на половину блока в так называемой связке подрамника.

Блоки Бессера «склеиваются» швами из цементного раствора. Это просто бетонный клей, нанесенный между отдельными блоками, чтобы скрепить их вместе.

Стальная арматура укладывается горизонтально в специальные блоки, называемые вышибными блоками, по мере возведения стены. Стальная арматура также размещается вертикально в некоторых полых ядрах после того, как будет построена стена из блоков определенной высоты.

Бетонный блок

После того, как раствор затвердел, бетонный блок на высоте стены заполняется специальной текучей бетонной смесью, называемой цементным раствором (смесь цемента, песка и воды, в которой часто используются камни меньшего размера, чем в обычном бетоне), чтобы заполнить все или некоторые из полых стержней.

В Австралии сейчас обычной практикой является заполнение всех пустотелых ядер цементным раствором. Несмотря на то, что используется больше затирки, строители находят, что заполнять все ядра затиркой быстрее, что в конечном итоге приводит к экономии денег.

Блоки Бессера

, также известные как

В других частях света блоки Бессера также известны как бетонные блоки, серые блоки, легкие блоки и конструкции из шлакоблоков.

В Австралии обычное название бетонных блоков — Besser Block, которое происходит от известного производителя оборудования для формования бетонных блоков Besser.

Бессерская блочная стена с плитой-плотом

Подпорная стена из блока Бессера и плита перекрытия

Плотная плита и бетонная кладка стены

Блоки Бессера бывают разных размеров. Наиболее распространенная ширина блока в австралийском строительстве — 140 мм (серия 150) и 190 мм (серия 200).

Из чего сделаны блоки Бессера?

Блоки Бессера изготавливаются из бетона — смеси песка, цемента, воды, камней, оксидов и добавок.

Отверстия и стороны блоков Бессера формируются на заводе с использованием пресс-формы.Затем блоки подвергаются паровой сушке, обертыванию и доставляются на строительные площадки на поддонах.

Для чего используются блоки Бессера?

Бетонные блоки, армированные вертикальной и горизонтальной стальной арматурой, обычно используются для формирования внешних несущих стен жилых домов.

Бетонные блоки Бессера

могут также использоваться для формирования подпорных стен и даже стен лифтов в зданиях до 8 этажей.

Нужно ли заполнять блоки Бессера?

Незаполненные блоки Бессера не обладают большой прочностью, поэтому да, блоки Бессера должны быть заполнены стальной арматурой и бетоном, чтобы они были достаточно прочными для боковых нагрузок, таких как ветровые нагрузки.

Если блок Бессера выдерживает только вертикальные нагрузки вниз, такие как вес пола или крыши, тогда можно использовать незаполненные блоки, но действительно необычно иметь стену из блоков Бессера, которую не нужно заливать бетоном.

Как построить дом из блоков Бессера

Когда пустотелые бетонные блоки армируются стальной арматурой и заполняются бетоном, они становятся очень прочной и долговечной внешней стеной.

Лучшие руководства по построению с использованием блоков Бессера доступны на сайте CMAA.https://www.cmaa.com.au/Technical/Manuals/technical-manuals

Как построить подпорную стену из блока Бессера

Подпорная стена из блоков Бессера может быть построена строителем, ландшафтным садовником или профессиональным блочным укладчиком.

Лучшее руководство, которое мы нашли для проектирования подпорных стен из блоков Besser, можно бесплатно получить в компании CMAA Besser Block Retaining Walls.

Для стен высотой более 1 м в Брисбене вам понадобится инженер-строитель, который спроектирует и определит стены.да. Мы можем помочь с этим.

Почему популярны блоки Бессера?

Блоки Бессера

являются популярной формой строительства благодаря нескольким полезным характеристикам:

  • Укрепленные и заполненные бетоном стены из бетонных блоков обеспечивают значительную конструктивную прочность и устойчивость жилых домов. В зонах циклонов используются бетонные стены, потому что они обладают отличной ударопрочностью и высокой стойкостью (несущей способностью).
  • Бетонные блоки при частичном заполнении обладают полезными звуко- и противопожарными свойствами.
  • Для тех, кто ищет другой внешний вид, некоторые поставщики предлагают модные архитектурные блоки, в том числе полированные лицевые блоки. Эти блоки всегда немного дороже, потому что они более плотный бетон и должны быть аккуратно уложены.
  • Блоки Бессера при прокладке под землей и армировании могут использоваться для удержания насыпи под плитой.
Плотная плита приподнятая на наклонной площадке с блоками Бессера под уровнем плиты

Альтернативные блоки Бессера

Если вы хотите построить прочную стену или подпорную стену, но не хотите использовать блоки Бессера, это ваши варианты:

  • Формованный железобетон.Стены из железобетона должны быть сформированы и залиты, и их обычно возводят опытные бетонщики. Железобетонные стены чрезвычайно прочны, могут быть построены как изогнутые стены или как прямые стены, могут иметь проемы любой формы и не должны придерживаться стандартной толщины, как блоки Бессера. Однако железобетонные стены обычно дороже, чем стены из блоков Бессера аналогичных размеров.
  • Блоки сухого стека. Хотя некоторые скажут вам, что блоки Бессера можно складывать в сухую, это делается редко.Слишком сложно полагаться на усиленное волокном поверхностное покрытие внутри и снаружи, поэтому блоки из сухого штабеля могут треснуть. Да, блоки сухой укладки устраняют необходимость в профессиональном укладке блоков, но тогда сухая укладка блоков — это не совсем работа домашнего мастера — ну, по крайней мере, этого не должно быть.
  • Стены сборные железобетонные. Стены из сборного железобетона выливаются на землю, а затем поднимаются на место, когда бетон затвердеет. Обычно они используются в промышленных и коммерческих зданиях, где масштаб работы позволяет вылить несколько панелей из железобетонных стен штабелями, а затем поднять их на место, когда все части стены затвердеют.
  • Двойные стены, армированные кирпичом. Двойные кирпичные стены традиционно будут толще, чем стены из блоков Бессера, и арматура между листами кирпичной кладки должна быть установлена ​​осторожно. Такой стиль стен понравится тем, кто ценит эстетику кирпичной кладки, но прочность бетона.
  • Газобетонные блоки. Автоклавный газобетон (AAC) — это легкий бетон, потому что он изготовлен с множеством крошечных отверстий в бетоне. AAC может быть усилен стальной арматурой для повышения его прочности.Этот продукт превращает его в меньшее количество зданий, чем блоки Бессера, потому что, хотя его легко разрезать и переносить, он просто не обладает прочностью или долговечностью, как обычные бетонные блоки.
  • Изоляция бетонных форм. Эти легкие блоки с сердечником укладываются вручную, а затем заполняются арматурой и бетоном. Они обладают удобными изоляционными свойствами и могут быть разрезаны на месте в соответствии с планировкой стены. Их недостаток по сравнению с блоками Бессера — долговечность. Они не выдерживают ударов по стенам и при использовании в качестве подпорных стен должны быть тщательно гидроизолированы.

Клей для блоков Бессера

Да, блоки Бессера можно склеивать. Строительные клеи, используемые для склеивания бетонных блоков Besser, должны быть прочным и долговечным клеем, который может скреплять блоки.

Однако, если вы намереваетесь использовать клей для блоков в конструкции, такой как подпорная стена или стена дома, вашим инженерам-строителям потребуется указать клей, который вы используете на чертежах.

Это связано с тем, что в расчетах, выполняемых инженерами-строителями для определения прочности стены, учитывается тип клея или раствора, который используется между блоками.

Будьте осторожны при замене строительного раствора на строительный клей, поскольку в некоторых коммерческих, жилых и промышленных стенах раствор и блок Бессера должны быть огнестойкими, поэтому тип используемого клея также должен быть огнестойким.

Блок Бессера Анкеры

При креплении предметов к стене из блоков Бессера вам необходимо определить, заполнена ли стена сердцевиной или сердцевина, к которой вы крепитесь, не заполнена.

Вам нужно будет использовать другой анкер для крепления к стене блока Бессера, не заполненной сердцевиной.

Для заполненной сердцевиной и армированной блочной стены Бессера тип анкера, который вы используете, должен быть достаточно прочным для типа нагрузки, которую вы прикладываете к анкеру и стене.

Варианты анкеров включают химические анкеры, механические анкеры и ввинчиваемые анкеры.

Для структурных применений, таких как крепление балки к стене из блоков Бессера, все анкеры и кронштейны должны быть указаны опытным инженером-строителем.

Стены из глиняных блоков вместо блоков Бессера

В Австралии структурное проектирование глиняных блоков часто основывается на превосходной серии руководств по проектированию и эксплуатации, выпущенных Австралийской ассоциацией бетонных кладок.

Тем не менее, конструкция из первых принципов руководствуется австралийским стандартом AS3700.

Многие принципы армирования и строительства аналогичны блочному строительству Ббессера, за исключением того, что армированные глиняные кирпичи не нуждаются в штукатурке и имеют вид кирпичных стен внутри и снаружи.

Не путайте. Армированный глиняный кирпич очень похож на более толстые стены из однослойного кирпича, и этот внешний вид уже сбил с толку нескольких опытных инженеров-строителей.

Армированный глиняный кирпич отличается тем, что его ширина составляет всего 150 мм, поэтому очень важно аккуратно размещать арматуру в середине блоков для максимальной защиты от коррозии.

Надземный блок Бессера

Компания Cornell Engineers определила и контролировала несколько хорошо построенных блочных железобетонных бассейнов Бессера.

Единственная уловка — заполнить стены и основание бассейна бетоном за одну заливку.

Единственная другая уловка — это правильно определить размеры основания и стенок бассейна, чтобы нагрузка от воды и почвы на стенках бассейна передавалась на основание бассейна.

На сайте Shoalhaven Pools можно найти отличный справочник по бассейнам из каменной кладки.

Проблемы строительства с бетонными блоками

  • Блоки Бессера не являются водонепроницаемыми. Наружную поверхность бетонных шлакоблоков необходимо гидроизолировать, чтобы предотвратить проникновение воды.Проконсультируйтесь с вашим блочным слоем, чтобы определить предпочтительную систему гидроизоляции.
  • Гидроизоляция особенно важна там, где бетонные блоки используются в качестве подпорных стен для жилых помещений.
  • Вода, проходящая через бетонные стены из каменной кладки, часто выглядит как высолы, белая кристаллическая соль на поверхности бетонных стен.
  • Стены высотой более 2500 мм необходимо заполнять поэтапно с интервалом примерно 30 минут, чтобы раствор частично затвердел и стал менее жидким.Это снижает внутреннее давление раствора на бетонные блоки.
  • Стандартная высота стены из бетонной кладки в жилом строительстве составляет 2500 мм (2100 мм до верха дверей и окон и полная двухуровневая «соединительная балка» сверху стены и над проемами; и 2700 мм (2100 мм до верха дверей и окна и полную трехуровневую «соединительную балку» в верхней части стены и над проемами
  • Контрольные швы для перекрытия представляют собой вертикальные разрывы шириной 10 мм в бетонных стенах из кирпичной кладки, позволяющие различное движение соседних панелей.Их использование необязательно — полностью железобетонная кладка стен в жилых стенах. Их использование настоятельно рекомендуется для подпорных стен длиной более 10 м.
Бетонная кладка нуждается в армировании
  • Неармированные блоки могут двигаться и трескаться. Правильная установка арматуры очень важна.
  • Основными австралийскими документами, которые документально подтверждают минимальные строительные требования для бетонных стен в жилищном строительстве, являются:
  • Архитектура блока Бессера

    Открытая бетонная кладка из блоков Бессер-блочной стены, особенно если бетон отполированный и окрашенный, выглядит фантастически.Позаботьтесь о том, чтобы одна сторона стены была выделенной стороной, а другая сторона обычно была скрыта. Слишком сложно получить в партии достаточное количество безупречных блоков Бессера для создания двухсторонней характерной стены.

    Эти открытые стены из блоков Бессера особенно подходят для архитектурных домов. Твердая целостность железобетонного блока Бессера в сочетании с эстетикой открытого лица просто захватывает дух.

    Несмотря на то, что эти стены вдохновлены архитектурой, стены являются неотъемлемой частью конструкции.

    Подробнее о цветении блоков Бессера

    Когда влага проходит через стену из блоков Бессера, она часто видна в виде высолов (белые соленые кристаллы), которые вытягиваются из блоков и остаются при испарении влаги.

    На самом базовом уровне эти кристаллы соли указывают на то, что вода просачивается через стену. Плохая эта влажность или нет, зависит от ситуации. Выщелачивание влаги в гараж не так страшно, как вымывание влаги в жилое помещение.

    Хотя высолы можно удалить с помощью средства для удаления высолов, в первую очередь следует исследовать источник влаги и устранить его, если это возможно.

    Если влага, которая вызывает выцветание от земли позади подпорной стены, возможно, проблема плохого дренаж почвы. Возможно, высол вызван поломкой трубы за стеной. Возможно, дренажная система позади подпорной стены провалилась.

    ректификации может включать в себя улучшением дренажа за стеной, восстановив гидроизоляционную мембрану, улучшение поверхности дренажа, установки срезаемой траншеи или гидроизоляцией открытой поверхности подпорной стенки.

    Обратитесь к инженеру-строителю, если вы обеспокоены высолами и не знаете, как решить проблему, на которую они указывают.

    Насколько глубоким должен быть фундамент для блочной стены?

    Фундамент для блочной стены должен быть спроектирован инженером-строителем. Дизайн основан на нескольких вещах:

    • Высота и, следовательно, вес стены из блоков.
    • Несущая способность (грузоподъемность) грунта фундамента.
    • Участок реактивности (глинистости) почвы.
    • наличие и глубина рыхлого грунта и рыхлой насыпи.
    • , удерживает ли блочная стена грунт.

    Достаточно легко найти инженера-строителя, который спроектирует для вас блочную стену и фундамент. Обратитесь в местную ассоциацию инженеров-строителей, чтобы получить список местных инженеров-строителей, которые могут проектировать каменные конструкции.

    Как заставить инженеров Cornell спроектировать стену из блоков Бессера

    Блочные дома Бессера чрезвычайно популярны в Северном Квинсленде.Они обладают отличной прочностью, долговечностью и легко подвергаются циклону. Я удивлен, что их больше не используют в остальной части Австралии.

    Свяжитесь с нами сегодня, чтобы мы спроектировали ваш дом Besser Block.

    Ссылки для получения дополнительной информации

    Технические руководства по бетонной кладке стен
    Besser Block Center
    Nudgee Road Landscape Supplies
    Adbri Masonry

    Конечноэлементный анализ влияния коэффициента горизонтального армирования на сейсмические характеристики кладки из блоков из автоклавного газобетона

    [1] Вэньфу Ян, Лу Гао, Ляньюй Гао: Новые строительные материалы, Vol.2 (2007), стр 22-26 (на китайском языке).

    [2] Шумин Тянь: Исследование статических и сейсмических характеристик несущих стен из блоков из автоклавного газобетона (AAC) (Университет Тяньцзинь, Тяньцзинь, 2004 г.).

    [3] Цзинхай Ю, Вэй Ван, Шумин Тянь и др.: Технология низкотемпературной архитектуры, Vol. 5 (2007), стр. 53-55.

    [4] Фэн Се, Цзинхай Ю, Сяо-сян Чен: Технология низкотемпературной архитектуры, Vol.8 (2009), стр.72-74.

    [5] Цюаньбинь Чжао: Экспериментальные исследования по улучшению сейсмических свойств несущей кладки из автоклавного газобетона (Университет Тяньцзинь, Тяньцзинь, 2006).

    [6] Peichun Ling: Экспериментальное исследование сейсмического поведения стен из композитных блоков из автоклавного пенобетона (Пекинский технологический университет, Пекин, 2011).

    [7] Хуэйдж Ву: Исследование сейсмического поведения несущей стены из автоклавных газобетонных блоков с основными колоннами (Пекинский технологический университет, Пекин, 2011).

    [8] Промышленные стандарты Китайской Народной Республики JGJ / T 17-2008: Технические условия для применения автоклавного ячеистого бетона (China Architecture & Building Press, 2008).

    [9] Национальные стандарты Китайской Народной Республики GB50011-2010, Кодекс сейсмического проектирования зданий (China Architecture & Building Press, 2010).

    [10] Ипин Ши и Южун Чжоу: подробные примеры анализа методом конечных элементов с помощью Abaqus (China Machine Press, Пекин, 2006).

    Преимущества блока

    AAC — Парин Бетон

    Легкий, но чрезвычайно прочный и долговечный

    В процессе производства

    AAC создается сверхлегкий бетон (примерно 1/5 веса обычного бетона) с уникальной ячеистой структурой. Сооружение, которое очень долго не требует капитального ремонта и ремонта.Автоклавный газобетон оказался очень прочным материалом, несмотря на его легкий вес. Его прочность обеспечивается силикатом кальция, который покрывает миллионы воздушных пор, а также процессом отверждения в паровой камере под давлением, автоклаве. Его превосходные механические свойства делают его предпочтительным строительным материалом для зон землетрясений. Конструкции из автоклавного ячеистого бетона
    используются во многих климатических условиях по всему миру, многим из них более шестидесяти лет в отличном состоянии.Системы автоклавного газобетона могут сэкономить деньги, неудобства, энергию и другие ресурсы. Блоки Parin AAC не будут гнить, заворачиваться, ржаветь, разъедать или иным образом разлагаться.

    Упрощенное строительство

    Автоклавный газобетон

    Parin Необычная легкость значительно снижает транспортные расходы, необходимые для доставки его к строительной площадке. Автоклавный газобетон Parin, доступный в виде сборных блоков различных размеров, разработан в соответствии с точными стандартами на современном предприятии, расположенном в Машаде, из Европы, а именно из Германии.Это гарантирует, что когда материалы прибудут на площадку, они потребуют меньше труда для установки и меньше на уборку после установки, поскольку размеры точны.

    Строителям нравится, насколько легко работать с автоклавным газобетоном Parin. Изделия Parin можно резать и придавать им форму с помощью основных инструментов для обработки дерева, таких как пила, молоток, гвозди и т. Д.
    С изделиями Parin можно использовать многие типы креплений, соединителей и анкеров. В результате простота сборки экономит время и деньги по сравнению с другими традиционными каменными изделиями.

    Высокая теплоизоляция

    Стена

    Parin Block обеспечивает прочную изоляцию без тепловых мостиков (холодных зон), связанных со сквозными элементами каркаса стены. Стены из пенобетона Parin предлагают преимущества минимизации тепловых мостов за счет «монолитных теплоизоляционных» свойств этого поддерживающего строительного материала. В то же время допускаются высокие сжимающие силы, так как газобетон приклеивается тонкослойным раствором Parin. В сочетании с дополнительными методами изоляции коэффициент теплопередачи, достигаемый с помощью этих изолирующих несущих блоков, значительно лучше по сравнению с традиционной кладкой.

    Тепловая эффективность систем Parin также снизит зависимость от систем отопления и охлаждения. Комбинированный эффект уменьшения использования обогревателя зимой и уменьшения количества вентилятора или системы кондиционирования летом может иметь большое влияние на затраты на электроэнергию и окружающую среду. Помимо значительного снижения внутренней температуры, это позволяет планировать потребление энергии и переносить его на непиковые часы, что является преимуществом для энергетических компаний и владельцев домов.

    Тепло- и влагонакопительные свойства автоклавного газобетона вносят значительный вклад в чувство благополучия жителей.Благодаря свойствам продуктов Parin температура поверхности стен остается оптимальной в течение длительного периода.

    Огнестойкость

    Безопасные материалы — лучшие материалы. Благодаря чисто минеральному составу автоклавный газобетон не только негорючий, но и имеет самый высокий уровень пожарной безопасности среди всех других традиционных строительных материалов. Блоки из автоклавного газобетона Parin могут выдерживать огонь до 1200oC. Стена толщиной 10 см, не несущая нагрузку, обеспечивает U.L классифицировал 4-часовой рейтинг пожара. Это намного превосходит требования Стандартных строительных норм и правил и обеспечивает значительный уровень защиты от гибели людей и имущества. Неудивительно, что изоляционные свойства автоклавного газобетона превосходят другие материалы.

    Звукоизоляция

    Шум представляет собой особую проблему в современной жизни, для жителей домов и многоквартирных домов, а также для людей, работающих в коммерческих зданиях. Прочная конструкция стен здания из блоков Parin обеспечивает исключительную звукоизоляцию.Его пористая структура и высокая поверхностная масса гасят энергию механической вибрации, значительно снижают внешний шум и эффект эха в пустых помещениях, обеспечивая более тихий и комфортный интерьер для пассажиров.

    Благодаря звукоизоляции стен из блока Parin жильцам не нужно беспокоиться о том, чтобы беспокоить других членов своей семьи или соседей, и им не нужно беспокоиться о чужих шумах.

    Сейсмическое проектирование

    Автоклавный газобетон

    на протяжении многих лет хорошо зарекомендовал себя в сейсмически активных регионах по всему миру.Здания из автоклавного газобетона показали хорошую устойчивость к землетрясениям. Блоки Parin соединяются вместе с тонким слоем раствора Parin, образуя монолитную стеновую конструкцию с исключительно плотным сцеплением, вертикальным и / или горизонтальным армированием для дополнительной сейсмостойкости.

    Устойчивость к замерзанию

    AAC обычно обладает хорошей устойчивостью к замерзанию, что подтверждается необработанными зданиями, расположенными в местах, где происходят циклы замораживания / оттаивания, оставаясь неповрежденными.Это вызвано введенными большими сферическими порами, которые полностью закрыты, что вызывает очень слабое капиллярное всасывание, и поэтому содержание влаги обычно не достигает критической степени. Когда AAC подвергается воздействию проливного дождя, талого снега или грунтовых вод, достигается критическая степень насыщения. В таких случаях AAC необходимо защитить покрытием. С этой целью в качестве гидрофобизаторов в основном используются силиконы, силиконовые смолы и силаны. В зависимости от типа этих агентов они могут применяться на заводе на месте.Если в AAC добавлен водоотталкивающий агент, может возникнуть дополнительный риск, если внутренний конденсат не сможет рассеяться.

    Ударопрочный

    Прочность и пористость блоков

    AAC придают им большую устойчивость к ударным повреждениям и выдерживают любые удары, которые могут произойти в нормальных условиях.

    Сопротивление плесени

    Опасения по поводу роста плесени в наших домах и коммерческих зданиях постоянно высоки. Споры плесени есть повсюду, но для их размножения требуются определенные условия, такие как высокая температура, постоянная влажность и наличие органических питательных веществ.Конечно, есть много средств и профилактических мер, которые можно предпринять, чтобы предотвратить рост плесени в конструкции. Одним из них является использование блоков Parin при строительстве как внешних, так и внутренних стен.

    Поскольку такие блоки Parin не являются источником пищи для термитов, и при использовании наших стенок из одинарных блоков кожи они не будут служить убежищем для других вредителей.

    Пространство и стиль

    Поскольку система стен Parin тоньше традиционных альтернативных каменных стен, они позволяют увеличить внутреннюю жилую площадь при тех же размерах здания и обеспечивают большую гибкость дизайна.Стены Parin Blocks могут быть покрыты различными отделочными материалами для повышения их косметической привлекательности, эксплуатационных характеристик или того и другого. Прямое нанесение воздухопроницаемой штукатурки или штукатурки Parin, а также других сайдинговых материалов является типичным способом покрытия стен.

    Более того, прочность конструкции из автоклавного пенопласта в сочетании с легкостью придания формы делает его уникальным творческим материалом. Парин — удивительный универсальный строительный материал с отделкой поверхности, которая дает вам возможность достичь ваших собственных творческих эффектов с бесконечной палитрой цветов и комбинаций текстур, сохраняя при этом присущие ему преимущества в производительности.

    Зеленое здание

    Газобетон для автоклавов

    известен как экологически чистый строительный материал. Выбирая продукты Parin, вы можете чувствовать себя хорошо, зная, что вы выбрали строительный материал, который лучше подходит для нашей окружающей среды.

    Автоклавный газобетон Parin Основные ингредиенты продукта — песок, известь и вода, которые являются натуральными и в большом количестве встречаются в природе. Энергия, потребляемая в производственном процессе, составляет лишь небольшую часть по сравнению с производством других материалов.Производство продуктов Parin не выделяет никаких загрязняющих веществ и не создает побочных продуктов или токсичных отходов.

    Microsoft Word — CET — 006.docx

    % PDF-1.6 % 1 0 obj >>>] / OFF [] / Order [] / RBGroups [] >> / OCGs [6 0 R 7 0 R] >> / Pages 3 0 R / StructTreeRoot 8 0 R / Тип / Каталог >> эндобдж 5 0 obj > / Шрифт >>> / Поля [] >> эндобдж 2 0 obj > поток 2017-07-25T11: 15: 53 + 02: 002017-07-25T11: 15: 53 + 02: 002017-07-25T11: 15: 53 + 02: 00PScript5.dll версии 5.2.2application / pdf

  • Microsoft Word — CET — 006.docx
  • рафаэлла
  • uuid: 07166ebb-8429-4c93-8157-61d480309ecbuuid: 2f2f2a82-d463-439a-8fe5-455857a744ceAcrobat Distiller 11.0 (Windows) конечный поток эндобдж 3 0 obj > эндобдж 8 0 объект > эндобдж 41 0 объект > эндобдж 42 0 объект > эндобдж 280 0 объект > 98 0 R] / P 283 0 R / Pg 13 0 R / S / Link >> эндобдж 281 0 объект > 115 0 R] / P 285 0 R / Pg 14 0 R / S / Link >> эндобдж 285 0 объект > эндобдж 14 0 объект > / MediaBox [0 0 595.dO ~ UbЫk ލ k! U ա A (gOla6nmm zO կ} 7wZ6k _ {+ ({] vϪVGѺ *) TQyл (

    % PDF-1.6 % 1 0 obj > / OCGs [26 0 R] >> / Pages 3 0 R / StructTreeRoot 7 0 R / Тип / Каталог >> эндобдж 360 0 объект > / Шрифт >>> / Поля [] >> эндобдж 2 0 obj > поток 2015-03-22T16: 31: 52Z2015-03-22T16: 31: 52Z2015-03-22T16: 31: 52ZAdobe Acrobat 8.1 Объединить файлыприлож. / Pdfuuid: dbe4293b-3df1-4b5f-9c2b-14fc100dabf7uuid: ddbcaedc-ad390-42dc-ad390 9bc032b2e376 Adobe Acrobat 8.1 конечный поток эндобдж 3 0 obj > эндобдж 7 0 объект > эндобдж 279 0 объект > эндобдж 171 0 объект > эндобдж 9 0 объект > эндобдж 8 0 объект > эндобдж 278 0 объект > эндобдж 166 0 объект > эндобдж 151 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / StructParents 9 / Type / Page >> эндобдж 153 0 объект [154 0 R 157 0 R] эндобдж 152 0 объект > поток HWnH} WԂy`

    .

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
