Армирование кладки из газобетонных блоков: Армирование газобетона (кладки из газобетонных блоков)

Армирование газобетонной кладки из блоков сеткой

При проектировании конструкций различного типа необходимо выполнять проект поперечной армированной кладки. Армирование газобетонной кладки необходимо для фиксации и укрепления стен здания и повышения их несущей способности. Благодаря этому процессу предотвращается возникновение и образование трещин. Другими словами, армирование защищает здание от разрушающего действия и увеличивает его срок эксплуатации. Выбор арматуры напрямую зависит от масштаба строения, т.е. чем больше, тем толще должна быть арматура.

• Армирование кладок
• Характеристика газобетонных блоков и необходимые инструменты для проведения работ
• Выполнение строительных работ
• Вертикальное и горизонтальное армирование
• Выбор арматуры

Армирование кладок

Армирование выполняется в строительстве, если используется газобетон, керамзитобетон или пеноблок.

Армирование выполняется в строительстве, если используется:

• газобетон;
• керамзитобетон;
• пеноблок.

Как правило, такому строительному процессу подлежат стены будущей конструкции, которые достигают 6 м и выше в длину. Это необходимо для распределения правильной и равномерной нагрузки на все здание.

Важно! Для кирпичных зданий армирование не требуется, т.к. кирпич сам по себе обладает прочным и сильным материалом, способным выдержать любую нагрузку.

Характеристика газобетонных блоков и необходимые инструменты для проведения работ

Газобетон это изделие, в производстве которого используется сырье из песка, бетона и дополнительных связующих средств

Газобетон это изделие, в производстве которого используется сырье из песка, бетона и дополнительных связующих средств. Выпускают его двух видов: конструктивный и теплоизоляционный. В строительстве чаще всего используют теплоизоляционный. К основным особенностям материала относят:

• из-за наличия пористой структуры в обязательном порядке должен присутствовать армируемый процесс;
• специалисты не рекомендуют осуществлять кладку многоэтажных домов без армирования;
• газобетонные блоки имеют большой размер;
• при не правильном расчете нагрузки, здание может деформироваться либо треснуть;
• газобетон обладает разной плотностью;

Важно! Газобетон достаточно популярный материал, потому как с его помощью можно в кратчайшие сроки возвести любое здание.

Выполняя рекомендации по армированию в строительстве домов из газобетона, мы защищаем строения от растрескивания основания. Правила армирования кладки из газобетона:

• работа выполняется между основными перекрытиями на расстоянии 3 м и при высоте стен в 2 м;
• если в процессе строительства по плану предусмотрено окно или дверь, армируем участок стены под ними;
• если в процессе стройки не предусмотрены окна или двери, процесс защиты выполняется по центру стены.

При кладке, армирование здания выполняют на следующих процессах строительства:

• на первом ряду строения для усиления конструкции;
• укрепляют стены длиною в 6-8 м;
• укрепление четвертого ряда;
• дверные и оконные проемы;
• опорные элементы кровли строения.

Из инструментов используют:

• уровень;
• штроборезный инструмент;
• раствор из бетона;
• рулетку;
• щетку;
• рубанок;
• дополнительные различные инструменты.

Выполнение строительных работ

Для армирования блоков используется рельефное изделие диаметром в 0,8 см

Если в проектной документации будущего строения нет четких рекомендаций по армированию конструкции, следует самостоятельно отметить такие места. Как правило, армирование кладки из газобетонных блоков происходит:

• в первом ряду;
• по уровню расположения перекрытий;
• на глухих стенах;
• в опорных зонах перемычек;
• на длинных стенах.

Для выполнения защитных строительных работ по зданию необходимо расчистить площадку от лишнего мусора и предметов. Далее на подготовленное основание выкладывают газобетонные блоки. Как только раствор высохнет, необходимо в фундаменте сделать небольшие углубления-штробы на расстоянии 50 мм от внешних краев строительного материала. Далее очищаем всю площадь от мусора с помощью веника или щетки.

Для армирования блоков используется рельефное изделие диаметром в 0,8 см. Перед его укладкой заливаем углубления раствором, высота не должна превышать 3-й части штробы.

Важно! Для армирования оконных и дверных проемов используют У-образную форму.

После завершения всех строительных работ внешнюю сторону стен облицовывают кирпичом, сайдингом, керамической плиткой или штукатуркой. При креплении листовых материалов к блокам используют гвозди или анкерные крепления. Если вы решили произвести отделку здания штукатуркой, не рекомендуем использовать раствор из цемента и песка, лучше возьмите обрешетку. Также стоит учитывать температурный режим и влажность, иначе вся работа будет выполнена не качественно.

Вертикальное и горизонтальное армирование

Вертикальное армирование представляет собой присоединение фундамента к расположенному междуэтажному армопоясу при помощи специальных стрежней

Вертикальное армирование представляет собой присоединение фундамента к расположенному междуэтажному армопоясу при помощи специальных стрежней. Такой процесс может быть выполнен как частично, либо по всей высоте строения. Отличительной особенностью этого способа является то, что нагрузка идет на каркас, а не на фундамент здания. Выполняют его в таких случаях:

• необходимость увеличения несущей функции кладки;
• если стены здания имеют большие проемы;
• при повышенной нагрузке на стены.

Для проведения работ применяют специальные прутки из стали диаметром в 14 мм. Армирующий материал укладывают внутри фасонных блоков, а свободное место между стенкой и штрабой заполняют тяжелым бетоном. Минимальная толщина должна составлять не менее 5 см.

Горизонтальное армирование необходимо для защиты стен от ветра, температурных перепадов и усадки дома. Его выполняют с помощью стальных рифлёных арматурных стержней диаметром в 8 мм. Накладывают их внахлест при расстоянии в 300 мм. Далее на углах выполняют небольшие закругления штробы и заполняют их клеем. Затем фиксируют арматуру и удаляют излишки клея.

Выбор арматуры

Наиболее надежным является горячекатанный рельефный материал диаметром в 8 мм

Наиболее надежным является горячекатанный рельефный материал диаметром в 8 мм. Также для выполнения защитных мероприятий, производители газоблоков допускают использование стеклопластика. Основным преимуществом этого изделия является:

• небольшой вес;
• высокая устойчивость к коррозийным процессам;
• высокая устойчивость к различным деформационным явлениям;
• большой срок эксплуатации.

К недостаткам стеклопластика можно отнести:

• отсутствие гибкости материала;
• применение специальных гильз для соединения конструкции.

А вот межрядовое армирование выполняется только при помощи кладочной сетки. Изготавливают ее из проволоки шириною в 3 мм.

Как видим, существует несколько эффективных способов для укрепления и увеличения срока эксплуатации здания.

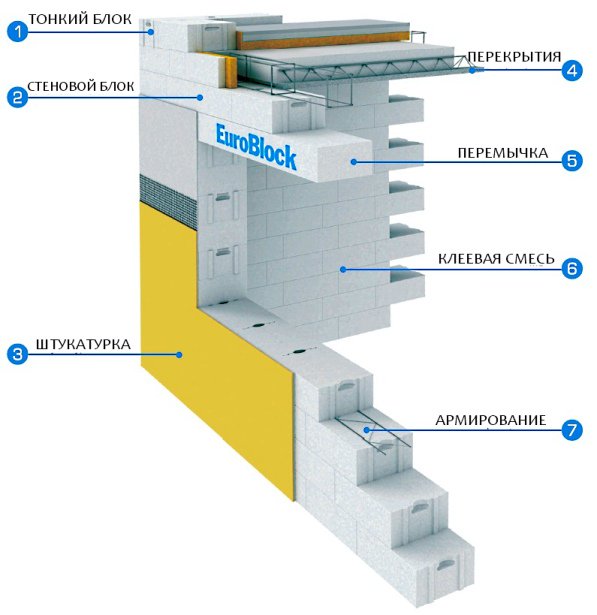

Армирование кладки из газобетона

Армирование стен из газобетона выполняется не с целью повышения несущей способности кладки. Главная цель армирования – снижение риска появления трещин, которые могут образовываться от возникающих напряжений. Под воздействием влаги и температуры, в результате попеременных процессов усадки и набухания блоков, в газобетонной кладке возникают растягивающие деформации. Нагрузка, возникающая в местах дверных и оконных проемов, вызывает стягивающие деформации в углах, и растягивающие деформации под и над проемами. Поскольку газобетон имеет низкую прочность на растяжение, растягивающие деформационные нагрузки могут вызывать образование трещин. Армирование определенных рядов несущих стен, как раз и компенсирует деформационные напряжения в кладке.

Существует много мнений о том, как и в каких местах выполнять армирование газобетона. Рекомендуемая технология строительства из газобетона определяет несколько ключевых узлов, в которых наиболее важно выполнять армирование.

Такими местами являются первый ряд кладки, последующий каждый четвертый ряд, места опирания перемычек и места под оконными проемами. Также всегда необходимо устраивать армопояс (армированный кольцевой бетонный пояс) в уровнях перекрытий и в уровне под стропильной системой крыши.

Для армировки стен из газобетона используют прутковую арматуру, которую укладывают в заранее прорезнные штробы. При однослойной конструкции стен и толщине используемых блоков 250-400 мм, в каждый армируемый уровень, необходимо укладывать по два прутка стержневой арматуры, при толщине кладки 200 мм и менее, один.

Штробы размером 25х25 мм прорезаются в поверхности кладки параллельно друг другу на расстоянии от краев блока не менее 60 мм. Штрабление легко выполняется ручным или электрическим штраборезом.

Для лучшего сцепления клеевого раствора с блоками, проштрабленные пазы  необходимо очистить от пыли обычной щеткой.

На угловых блоках арматуру следует изгибать, как показано на рисунке, но не сопрягать друг с другом путем стыкования прутьев.

Для армирования чаще всего используется ребристая стержневая арматура ø 8 мм. Перед укладкой арматуры штрабу необходимо заполнить клеем.

После заполнения штрабы клеем следует вдавить в нее арматуру таким образом, чтобы клеевой раствор полностью покрывал арматуру. Следует следить, чтобы клеевой раствор равномерно обволакивал арматуру, тем самым создавая защитный слой. Излишки клея необходимо удалить. Такая технология защитит арматуру от возможной коррозии и совместит работу арматуры с кладкой.

Далее на армированный ряд укладывают очередной ряд газобетонных блоков на клеевом растворе.

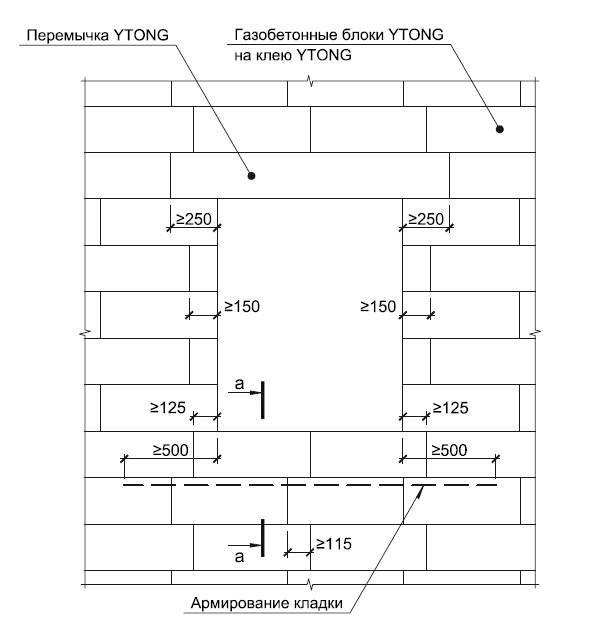

Подоконная зона также армируется, путем укладки арматуры в двух параллельных штробах. Длина арматуры подбирается такой, чтобы она залегала в кладку на 0,5-0,8 м, с каждой стороны проема. При небольших проемах лучше укладывать непрерывную арматуру либо соединяемую внахлест.

Для предотвращения трещинообразования в верхних углах дверных и оконных проемов следует выполнить армирование опорных зон под перемычки на расстоянии 0,5-0,8 м, а наружную плоскость стен заармировать фасадной щелочестойкой стеклосеткой.

В заключении хочется добавить, что никогда не стоит экономить время и средства на армирование газобетона, а также устройстве армопояса в уровнях между этажами и уровне крепления стропильной системы, так как от этого напрямую зависит долговечность конструкции здания.

• Этапы строительства из газобетона
• Прокладка коммуникаций и штробление газобетона
• Облицовка газобетона кирпичом
