Как выполняется армирование стен из газобетона

Процесс армирования

Конструкционно-теплоизоляционные газобетонные блоки с плотностью Ø500 — Ø 900 и конструкционные — с плотностью Ø1000 – Ø 1200 не являются пластичным материалом, соответственно, стена из газоблока не работает на изгиб, и при незначительной ее деформации образуют трещины.

Мы рассмотрим общие вопросы армирования стен из газобетонных блоков, которые вызвали споры на отдельных сайтах у тех, кто строит дом своими руками. Инструкция для строителей – это не советы со стороны, а требования к монтажу, изложенные в строительных нормах и технологических решениях заводов-изготовителей блоков. Фото и видео в этой статье наглядно представляет отдельные технологические процессы.

Содержание статьи

Армирование перегородок и стен
- Армирование стержнями
- Армирование сеткой
- Анкеровка в местах соединения стен, перегородок
Устройство перемычек
Устройство монолитных поясов

Армирование перегородок и стен

Для предотвращения образования трещин необходимо не отступать от рекомендуемой технологии монтажа стен, в том числе:

обязательно оборудовать армированный ленточный фундамент в соответствии со строительными нормами и глубиной заложения ниже уровня промерзания грунта;
строго выдержать горизонтальность рядов стен из блоков газобетонных,
армировать (усиливать) кладку каждые два-три ряда по высоте;
оборудовать монолитные железобетонные перемычки над проемами,
грамотно выполнить монолитный железобетонный пояс по всем несущим стенам под плитами перекрытия и покрытия.

Согласно технологической карте на строительство и армирование газоблочных стен из изделий марки Ø 500 — Ø 600, усиление рекомендуется выполнять через каждые три ряда по высоте (для блоков h 250).

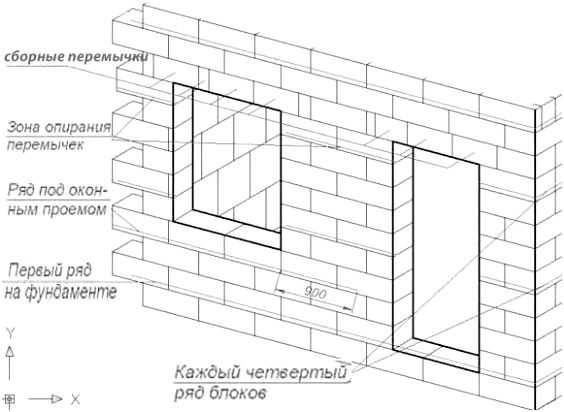

Рекомендуемая схема армирования

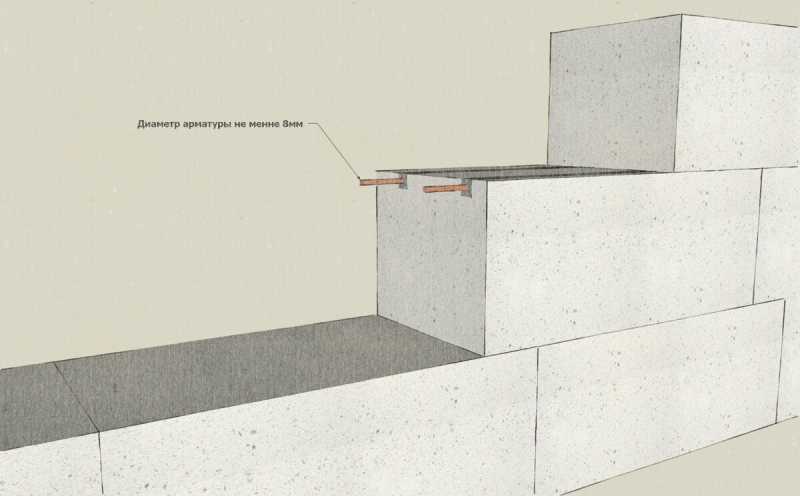

Армирование стержнями

Технология армирования конструкций стен из газоблока отличается от изложенной в СНиП 3.03.01-87 и обусловлена тем, что толщина клеевого шва для газобетона должна составлять не более 3 мм. В то время как для кладки из камней правильной формы толщина горизонтального шва составляет не более 12 мм (при армировании кладки – не более 16).

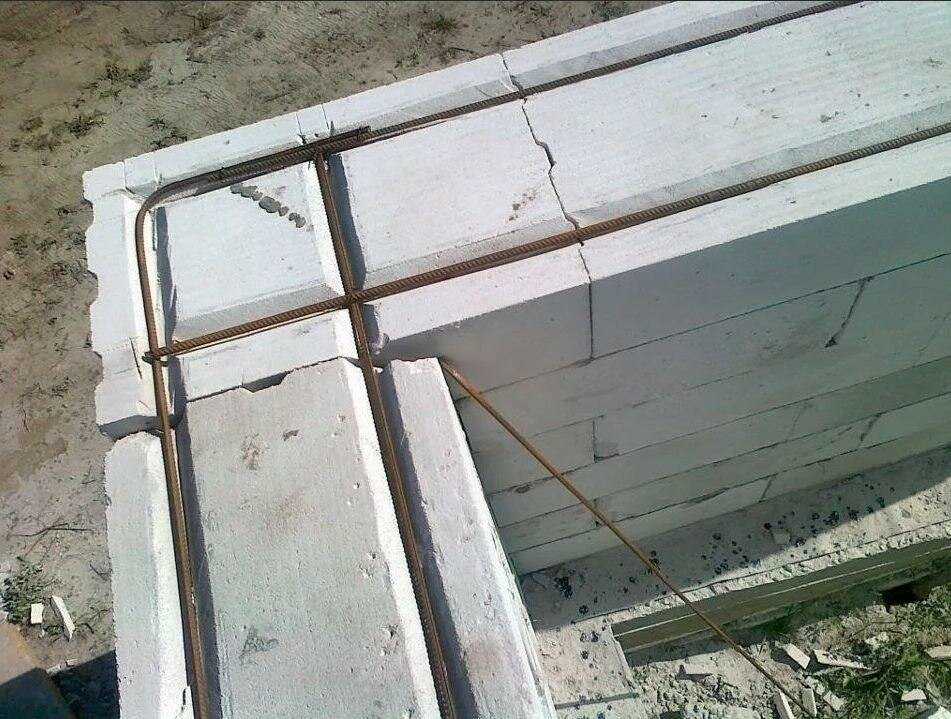

Закругление арматуры Ø 8 в углах

Для укладки стержней в стенах толщиной более 200 мм, отступив от краев блока — 60, с помощью штрабореза делают две штрабы 25х25. Отличие от армирования конструкций из других штучных материалов – допускается не использовать поперечные стержни: на углах штробы нарезают с закруглением, арматура Ø8 в закруглениях гнется по месту.

Нахлест арматуры в узлах сопряжения.

Перед укладкой арматуры, борозды очищают от пыли, увлажняют, заполняют клеем, который должен закрывать арматуру полностью – это обязательное условие для предотвращения коррозии металла. Перед укладкой следующего ряда все неровности предыдущего должны быть зачищены и зашлифованы.

Упрощенный вариант армирования узлов сопряжения

Заполнение борозд клеем

В технических решениях рекомендуют армировать кладку под оконными проемами арматурой класса АIII Ø 6-8 мм, заводя ее на 50 см за пределы оконного проема. Армирование производится вышеуказанным способом: стержни укладываются в штрабы, заполненные клеем.

Выполнение стыков арматуры в соответствии с СНиП 3.03.01-87

Совет! Выполняя армирование кладки, следует учитывать требования СНиП 3. 03.01-87:
при продольном армировании стержни по длине между собой соединяются сваркой;
стыки гладкой арматуры устраивают без сварки, концы стержней перехлестывают на 20 диаметров, заканчивают крюками и связывают проволокой (для арматуры Ø 8 перехлест составит 160 мм).

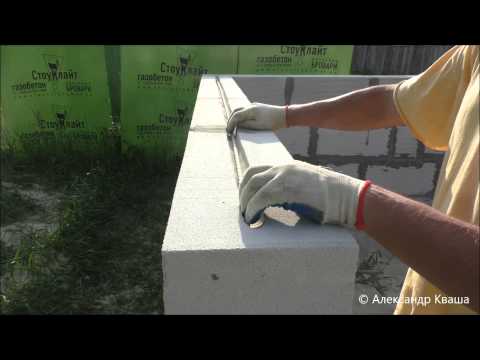

Видео: Армирование стен из газобетона:

Армирование сеткой

Есть мнение, что усиление может выполняться армировочной сеткой. Обязательным условием для подбора сетки является ограничение толщины клеевого шва, необходимость защиты металла от коррозии и обеспечение хорошей теплоизоляции вдоль поперечной арматуры (отсутствие «мостиков холода»).

Предлагается применять сетку из арматурной проволоки с ячейками 5х5 см или стеклопластиковую армировочную сетку. Укладывать ее рекомендуют на расстоянии 5 см от внешней грани наружной стены.

Следует учесть, что диаметр стержней армировочной сетки 3 мм и выше повлечет увеличение толщины горизонтальных швов: сетка укладывается на слой клея, сверху наносится еще один слой, затем монтируются блоки.

Усиление стен арматурной сеткой. Не предусмотрено в альбомах технических решений для армирования.

Обратите внимание! Согласно СНиП 3.03.01-87, для поперечного армирования из мелких блоков сетки укладывают так, чтобы на внутреннюю поверхность простенка выступало на 2-3 мм два и более арматурных стержней.

Анкеровка в местах соединения стен, перегородок

При соединении продольных и поперечных газоблочных стен встык необходимо выполнять фиксацию кладки Т-образными, Г-образными анкерами, накладками из полосовой стали δ 3 мм или металлическими скобами Ø 4-6 мм. Связи закладываются в швы через каждые два-три ряда кладки, но не менее 2х элементов на этаж.

Для крепления перегородок и стен допускается применять Т-образные анкеры или металлические скобы, которые закладываются в горизонтальные швы.

Узлы стен:

Узел 1. Крепление кладки металлическими полосовыми элементами

Узел 2. Крепление кладки стен с помощью нагелей

Требование для строительства стен из блоков! Закладные элементы изготавливаются из нержавеющей стали либо из обычной стали с антикоррозийным покрытием.

Устройство перемычек

Устройство перемычек в газобетонных строениях предполагает несколько вариантов исполнения, которые обусловлены расчетными нагрузками, применяемыми материалами и конструкциями.

Для устройства монолитных участков предусмотрены газобетонные блоки U-образной формы с пустотой внутри, которые выполняют функцию несъемной опалубки. Устанавливаются так, чтобы широкая полка располагалась с наружной стороны. Газобетонный блок для наружных стен шириной 30 см и более рассчитан на устройство несущей перемычки.

Типоразмеры U-образных блоков

Длина U-образных блоков различной ширины составляют 60 см, поэтому для устройства перемычек над проемом устанавливают временную опалубку, поддерживающую блоки.

Общее требование строительных норм: опирание несущей перемычки на простенки для проемов шириной до 1800 мм должно составлять не менее 25 см, т.е. общая длина U-образных блоков для перемычки и, соответственно, длина монолитного участка составят как минимум: ширина проема + 250 мм х 2.

Временная опалубка для поддержания U-образных блоков.

Узел 3. Устройство перемычки в U-образных блоках

В зависимости от технических решений, предлагаемых заводами-изготовителями газобетонных блоков, рекомендации по оборудованию монолитных перемычек по съемной опалубке могут незначительно отличаться. Так для самонесущих стен рекомендуют оборудовать рядовые перемычки с армированием стержнями класса АIII Ø 10-12 мм, уложенных с шагом 5 — 7 см и заведенными в простенки на 300…350 мм.

Узел 4. Устройство рядовой перемычки с помощью опалубки

Для сравнения, в кирпичных стенах армокирпичные перемычки выполняются по опалубке, установленной под нижним рядом кирпичей проема. Стержни (количество принимается по проекту, но не менее трех) укладываются в раствор.

Гладкая арматура (диаметром не менее 6 мм) на концах отгибаются крюками и заделываются в простенки на 25 см. Стержни периодического профиля закладываются в стены ровными без отгибов.

Устройство наружных стен из газобетона не допускает расположение металла на наружной поверхности.

Согласно требованиям ГОСТ 948-84 «Перемычки», для продольной арматуры перемычек следует применять горячекатанную сталь класса А-III, арматурную проволоку класса Вр-І; для поперечной — горячекатанную сталь класса А-III, А-I или арматурную проволоку класса Вр-І. Диаметр арматурных стержней принимают согласно проекту или расчету.

Для примера: в железобетонных перемычках длиной до 2000 мм может быть применена продольная арматура Ø 10…12 по 2 прута снизу и сверху, проволока Ø 6. Верхнюю часть допускается армировать прутами меньшего сечения, чем нижнюю.

Видео: Как вязать арматуру:

Устройство монолитных поясов

Монолитные железобетонные пояса выполняют замкнутым контуром по всем несущим стенам на каждом этаже под торцами плит перекрытия.

Для их устройства используют либо вышеуказанные U-образные блоки, либо — рядовые блоки и опалубку.

Для выбора геометрических размеров, схемы армирования и технологии выполнения железобетонного пояса, кроме выполненных расчетов, следует учитывать конструктивные требования, изложенные в СП 63.13330.2012, основными из которых являются следующие:

геометрические размеры армопояса должны обеспечивать размещения арматуры, удобство анкеровки и совместную работу металлоконструкций с бетоном;
состав бетона принимается в соответствии с ГОСТ 27006 и ГОСТ 26633;
толщина защитного слоя бетона должна обеспечить прочность связи с арматурой и служить для неё защитным слоем – арматура не должна соприкасаться с опалубкой;

вне зависимости от расчетов, толщина защитного слоя бетона принимается не менее диаметра стержня при диаметре арматуры больше 10 мм и не менее 10 мм при диаметре меньше 10 мм;
расстояние между арматурой должно быть не меньше:

2,5 см – для нижней горизонтальных или наклонных стержней;
3,5 см – для горизонтальных верхних;
5 см – для нижней арматуры, расположенной более чем в 2 ряда;

для стыков ненапрягаемой арматуры применяются: нахлесты без сварки, сварные и механические соединения.
диаметр поперечной арматуры принимается 0,25 наибольшего диаметра продольной арматуры, но не менее 6 мм — для каркасов без сварки;
анкеровка арматуры (закрепление концов стержней в бетоне) может быть прямой, с загибом на конце, с приваркой или монтажом поперечных стержней, с установкой анкеров на конце стержня.

Изложенные выше требования позволяют определиться с геометрическими размерами сечения монолитного пояса.

Если позволяет толщина стены в качестве несъемной опалубки применяют U-образные блоки, устанавливая их узкой полкой с внутренней стороны стены.

Арматурный каркас монтируется в лоток блока, заливается бетоном и уплотняется штыкованием. Готовая бетонная поверхность должна быть в одной плоскости с верхней гранью блока.

В случае, когда расчетное сечение армопояса превышает сечение пустоты внутри U-образного блока, с наружной стороны стены устанавливают газобетонные блоки расчетной толщины, а вдоль внутренней стороны монтируют съемные щиты опалубки.

Монтаж ж.б. пояса

Монтаж железобетонного пояса с устройством опалубки из досок с внутренней стороны стен

Щиты следует располагать в створке с вертикальной плоскостью стены. Процесс производства работ — аналогичный устройству армопояса в U-образных блоках. Объем и цена трудозатрат опалубочного способа будут выше, чем в предыдущем – с использованием готовых блоков.

Итак, здесь рассмотрены варианты армирования газобетонных стен как применяемые на практике некоторые домашние «нанотехнологии», так и рекомендуемые нормативной документацией. Будьте профи!

Схема армирования кладки из газобетона Стоунлайт

Чтобы стена из газобетона не пошла трещинами необходимо не только правильно выбрать плотность газобетона, его класс прочности, но и правильно армировать кладку.

Следует понимать, что даже если Вы праильно рассчитали фундамент, но неправильно выбрали строительный материал вы рискуете получить трещины по фасаду здания. Это связано с таким процессом как усадка здания в следствие высыхания ячеистого бетона и уменьшения его отпускной влажности в 30% до рассчетных 4,5%. Этот случай трещинообразования более характерен для неавтоклавных материалов, например пеноблоков.

Усадка при высыхании:

Для автоклавного газобетона — 0,1-0,5мм/м

Для неавтоклавного пеноблока — 1,3мм

Также трещины в стене можно получить при недостаточной глубине опирания панели перекрытия на стену. Изобретению армирования кладки из газоблоков мы обязаны финам, где дома из автоклавных газоблоков начали строить значительно раньше, чем в Украине, а поэтому Финляндия на сегодняшний день обладает огромным опытом проектирования, строительства и эксплуатации домов из газобетона. Вначале они не армировали свои дома т.к. при правильном выборе характеристик газобетона можно строить здания до 5 этажей включительно. В течение 20 лет эксплуатации таких домов они проводили аналитику и создавали нормативные документы, благодаря которым сегодня в Финляндии очень трудно найти дом из газобетона с трещинами на фасаде.

Такая прочность стены была достигнута за счет контурного армирования стен. Финскими нормативами рекомендуется армировать первый и каждый четвертый ряд кладки. Для этого в газобетоне делается штробы и туда закладывается арматура, которая прижимается клеевым раствором. Штроба прорезается как при помощи ручного штробореза, так и при помощи специального электроинструмента. Перед укладкой арматуры в газобетон Стоунлайт штроба очищается от пыли и заполняется клеем. Используют всегда стальные пруты арматуры диаметром 8мм. Чтобы ее согнуть в нужных местах на месте стройки спользуют ручные приспособления.

Арматура вдавливается в штробу таким образом, чтобы она была полностью покрыта клеем. От внешней (фасадной) поверхности блока арматура должна находиться на расстоянии 6см. В Украине принято в стену закладывать сразу 2 арматуры, чтобы перестраховаться.

На углах здания штробы необходимо выполнять с закруглением.

Обязательно необходимо армировать газобетонную кладку под оконными проемами. Существует важное требование: арматура должна выходить за пределы оконного проема минимум на 90см, а лучше на полтора метра по возможности.

Если блоки по толщине больше 250мм то нужно закладывать два прута. Если 500мм — желательно три, при толщине блоков менее 250мм достаточно одного прута арматуры.

Если Вы правильно будете армировать кладку, то ваш дом никогда не пойдет трещинами, а при использовании газобетона именно Стоунлайт Вам всегда гарантирован класс прочности В2,5.

Внутренние стены также необходимо армировать, как и наружные. Возьмите за правило закладывать арматуру во все стены и вы сотворите поистине монолитный и прочный дом, который будет стоять 100 лет и достанется вашим внукам и правнукам.

Ниже размещена общая схема по сводке правил закладки арматуры в газобетонную стену. Очень важно чтобы вы изучили это изображение и заставили своего прораба выполнить правильно армирование своего дома.

Обратите внимание на формулу расчета длины усадочной арматуры под оконными проемами. Ведь не такие дурные эти фины, что их дома стоят уже по 70 лет и не падают, как наши кирпичные хрущевки.

На эту тему Вы можете получить дополнительную информацию, если прочтете наш цикл статей «Дом из газобетона»
