Анкеровка плит перекрытия в газобетонном доме: Анкеровка плит перекрытия в газобетонном доме. Межэтажные перекрытия для дома из газобетона. Нормированные значения глубины опирания

Анкеровка плит перекрытия дома

В прошлый раз мы уложили плиты перекрытия между этажами дома согласно нашему плану. Теперь нам предстоит сделать анкеровку плит, а если быть точнее, то соединить бетонные плиты с армопопоясом дома.

Скажу честно, мы осознанно решили немного отклониться от проекта дома и сделать анкеровку другим методом.

Согласно проекту анкеровка плит должна производиться следующим образом.

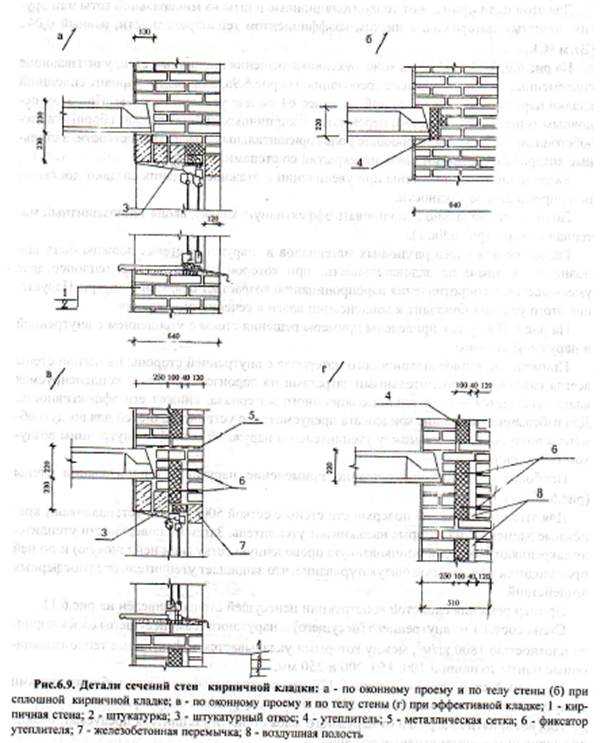

Анкеровка плит перекрытия. Схемы в разрезе.

Анкеровка плит перекрытия. Схема в разрезе.

В беспетельных плитах анкеровочные стержни заделываются в пустоту. Для этого в верхней полке плиты над пустотой вырезается отверстие сечением на более 100 х 150 мм, в отверстие цементно-песчаный раствор или бетон класса не менее В15, в который затем устанавливается загнутый конец анкера. После чего смесь уплотняется штыковкой. При невозможности выполнения вышеуказанного способа, допускается закладывать анкеровочные стержни в швы между плитами.

Но нам как-то ближе оказался другой вариант анкеровки плит при помощи перфоратора и арматуры диаметром 10 мм. Скажу даже не так. Нам показалось, что проектировщик допустил ошибку в конструктиве, так как образовались перепады высот между плитами перекрытия и газобетоннными блоками, поставленными на торцевую сторону по периметру дома. В связи с этим данный вид анкеровки сделать физически просто невозможно, так как высота плиты перекрытия у нас 16 см, а высота блока на торце по периметру дома — 25 см…

В общем расскажем мы про наш вариант анкеровки плит перекрытий. Возможно, кому-то такой вариант будет полезен. И да, анкеровку мы делали на всякий случай. Вообще при строительстве дома мы всегда делаем работу не по минимуму, а по максимуму, чтобы быть уверенными в результате. Кстати говоря, если кто-то расшифровал конструктив от проектировщика, то просьба написать в комментариях… Вдруг у этой загадки есть ответ…

Анкеровка арматуры в бетоне.

Анкеровка плит перекрытия

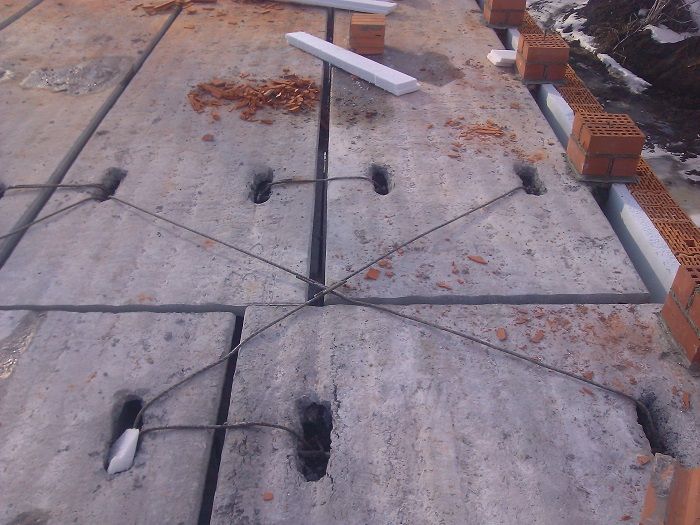

Первым делом нам необходимо закрепить арматуру в бетонных плитах перекрытия. Для этого перфоратором проделываем отверстия в плитах по всему периметру дома не далеко от края плиты и внешних стен дома, как показано на фото.

Анкеровка плит перекрытия

После этого при помощи молотка, а в крайнем случае даже кувалды забиваем анкер в отверстие. Длина анкера составляет около 26 см. Высота плиты — 16 см. Т.е. 10 см анкера (арматуры) заходит в армопояс.

Не забывайте, что анкер должен быть несколько уже, чем отверстие для него. В данном случае мы использовали арматуру 10 мм, а также сверло 10 мм, забить арматуру в такое отверстие не удалось, поэтому заменили её на арматуру диаметром 8 мм. Анкер в пустотной плите мы позже заливаем цементно-песчаным раствором.

Анкеровка плит перекрытия дома

Анкеровка плит перекрытия

Анкеровка плит перекрытия

Теперь переходим к торцевой стороне наших плит перекрытия. Мы за безотходное производство, поэтому решили использовать остатки газобетона после штробления блоков, которое проводили ранее. Пустоты в плитах с газобетонной начинкой, где арматура отсутствует, мы забетонируем цементно-песчаной смесью. Далее будет установлен утеплитель и газобетонный блок на торцевой стороне.

Анкеровка плит перекрытия дома

Анкеровка плит перекрытия дома

Более подробно с нашей работой можно ознакомиться на видео ниже, которое было размещено на нашем строительном ютуб канале «Всё своими руками».

Не забывайте подписываться на канал и ставить лайки, нам будет приятно))

С наилучшими пожеланиями,

Яна и Женя Шигоревы.

Анкеровка плит перекрытия между собой и к стене: правила, чертежи, необходимость

Содержание статьи

• 1 Проектирование анкерных соединений
• 2 Основные нормы анкеровки
• 3 Способы анкеровки
• 4 Две точки зрения по поводу необходимости анкеровки плит
  • 4.1 Анкеровка не нужна
  • 4.2 Анкеровка необходима
  • 4.3 Логика работы анкеров
• 5 Защита анкерных связей

Важный этап формирования горизонтальной несущей поверхности перекрытия из железобетонных изделий – анкеровка плит перекрытия. Её цель: фиксация отдельных плит между собой, а также соединение с несущими стенами для устранения возможности разрушения конструкции при некоторых видах воздействия. Узлы соединения в дальнейшем заделываются цементно-песчаным раствором во избежание появления коррозии металлических связей. СНиП II-22-81 в пунктах 6.35-6.39 определяет необходимость стягивания плит для предотвращения их смещения.

Проектирование анкерных соединений

Цель подобных проектных решений – реализация оптимальной схемы устройства крепежа в строительной конструкции, формирование жёсткого пространственного каркаса строения, исключение возможности сдвига перекрытий.  Схемы анкеровки выполняются на основе расчётов нагрузок, с учётом деформации оснований, возможных просадок, смещений и иных факторов. Выбор конфигурации анкерного соединения основывается на параметрах конструкций, в частности, на характере опирания плит перекрытия.

Как правило, для строительства небольшого частного дома с использованием плит перекрытия не проводится расчёт анкеровки. Крепление плит между собой и со стенами производится по общепринятой схеме, с соблюдением типовых решений.

Важно! Расчёты необходимы лишь при несимметрично изменённой толщине опорных стен.

Основные нормы анкеровки

Строительными нормами рекомендуется:

• Опорные конструкции стен и столбов крепятся с плитами перекрытий анкерами.
• Минимальная площадь сечения анкеров составляет 0,5 см² (соответствует диаметру арматуры 8 мм).
• Анкера, связывающие стены и перекрытия располагаются на расстоянии не более 3 м друг от друга.

Узлы анкеровки плит

Чертеж анкеровки плит перекрытия

При размещении связей на расстоянии больше 3 м требуется точный расчёт анкерных элементов. На практике стержни для связей изготавливаются из арматуры 10 мм при длине анкеровки 50 см и более.

Способы анкеровки

Плиты перекрытия между собой анкеруются арматурой. Она крепится сваркой к монтажным петлям уложенных плит перекрытия. Аналогично выполняется связь плит и стен с использованием Г-образных арматурных стержней.

Случается, что монтажных петель в изделиях нет. Тогда в шов между соседними изделиями устанавливается закладная пластина, к которой и приваривается стержень-анкер из арматуры класса А III. Параметры пластины – 10х5 см при толщине не меньше 0,5 см. Затем шов заливается бетоном.

Кольцевой анкер. Так называется зажатие плит перекрытия по периметру монолитным армированным поясом. Его конструкция аналогична сейсмопоясу или армопоясу, — предполагает устройство опалубки, изготовление арматурного каркаса и заливку бетонной смесью. Арматура в кольцевом анкере размещается по длине внахлёст на 40-50 см, соединяется вязальной проволокой.

Две точки зрения по поводу необходимости анкеровки плит

Строительное сообщество, рассматривая вопрос анкеровки стен с железобетонными плитами перекрытия, неоднозначно относится к этому технологическому процессу. Имеются два прямо противоположных мнения.

Анкеровка не нужна

Для строения в один-два этажа, применение либо отказ от анкеровки, — не принципиально. В этом случае она работает на раскрепление стен в перекрытиях, но не как необходимое условие надёжности самого перекрытия. Для небольшой высоты дома достаточно качественно скрепить плиты и заделать продольные стыки для образования единого жёсткого диска.

В случае строительства без проекта, в зоне, где никогда не было и не предвидится землетрясений, вероятно, устройство связей со стеной можно не выполнять, но это решение только самого застройщика и под его ответственность.

Аргументы тех, кто не считает необходимостью устройство анкеровки плит перекрытия со стенами на примере возведения дома высотой до 7 м с шириной стен 380 мм (в 1 ½ кирпича), при отсутствии сейсмичности в районе строительства:

• никакие расчёты не доказывают необходимость анкеровки со стенами в данном (или похожем) варианте строительства;
• непонятно, как поможет арматурный стержень толщиной 10-12 мм при обрушении части стены под плитой;
• норматив введён 40 лет назад, касается только многоэтажных домов, — тогда просто не было госстандартов для индивидуального малоэтажного строительства, текущие издания СП слепо копируют устаревшие нормативы;
• на отметке 0. 00 анкеровка со стенами не нужна вообще, так как не выполняет никаких функций.

Анкеровка необходима

Необходимость устройства связей со стеной обозначена в нормативах. С этим сложно и ненужно спорить. Если в проекте указано, что анкерные связи необходимы – их надо делать, ибо в случае негативных последствий виновником окажется производитель работ.

Вопрос о сейсмичности не актуален для большинства российских застройщиков, — это факт. Но в современных реалиях появилось много иных факторов, которые могут оказать аналогичное воздействие на жилой дом:

• Возможно, рядом со строением пролегает трасса с интенсивным движением по ней большегрузных автомобилей – иногда такое соседство равнозначно постоянно испытываемому землетрясению.
• Неподалёку производится строительство большого сооружения, для которого используется метод забивки железобетонных свай.
• Ещё примеры: взрыв газового баллона или постоянная эксплуатация расположенного недалеко артиллерийского полигона.

Логика работы анкеров

Многие застройщики полагают, что анкеровка противодействует выдёргиванию перекрытий из несущих стен при различных неблагоприятных воздействиях. На самом деле логика работы стены и перерекрытий несколько иная:

• схема стены – вертикально ориентированная балка в несколько пролётов;
• опоры этой балки – железобетонные перекрытия, но только в случае, если стена связана анкерами с плитами;
• если анкера связи нет в перекрытии и стене, – значит, эта опора пропущена;
• отсутствие опоры означает возрастание пролёта и гибкости балки вдвое;
• результат – перегруз стены.

К этим рассуждениям стоит добавить ещё одно условие: анкера располагаются перпендикулярно оси стены без каких-либо искривлений. Только так выполняется их функция, — анкеровка стен в перекрытиях (а не перекрытий в стенах).

Защита анкерных связей

При выполнении процесса анкеровки с использованием сварки особое внимание уделяется качеству и защите сварного шва. Качество сварочного соединения  во многом зависит от типа применяемых электродов. Рекомендуемый тип – Э46, марки АНО-4, ОЗС-6, толщиной 3-4 мм. Длина сварного шва должна находиться в диапазоне 8 – 10 см.

Обычно сверху плиты накрываются слоем цементно-песчаного раствора, достаточным для защиты арматуры от воздействия влаги и повреждений, приводящих к коррозии металла.

Пример практической реализации:
