Какой высоты должен быть конек двускатной крыши?

Как рассчитать высоту конька двухскатной крыши: особенности расчетов и проектирования

От высоты расположения конька крыши зависят эстетические показатели, архитектурная специфика и технические характеристики дома. Крайне важно при разработке проекта грамотно определить правильный размер конструкции.

Для получения идеального результата мы предлагаем вам сегодня разобраться как рассчитать высоту конька двухскатной крыши, и каким методом лучше пользоваться в самостоятельных вычислениях.

Ориентиры выбора высоты конька

Коньком называют горизонтальное ребро двухскатной крыши, образованное в месте соединения вершин ее наклонных плоскостей.Высоту конька без малейших сомнений отнесем к наиболее значимым параметрам, задающим пропорции крыши.

Как занижение, так и завышение ее может привести не только к нарушению архитектурной картины, но и к проблемам в эксплуатации. Горячее желание владельца дома воплотить собственные идеи нередко идет в разрез с техническими предписаниями, ознакомление с которыми поможет избежать серьезных ошибок.

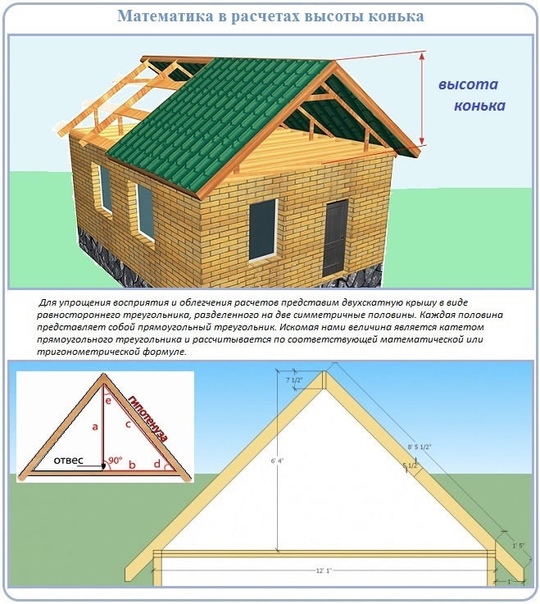

Для того чтобы процесс исследования изучаемой величины был проще и понятнее представим будущую крышу в форме равностороннего треугольника. Это самый распространенный вариант. Кроме него есть асимметричные двухскатные крыши с различающимися по площади скатами.

Однако угол наклона обоих конструктивных составляющих чаще всего равен, потому высота конька вычисляется по стандартной схеме.

Равносторонний треугольник разобьем для удобства на две симметричные части. Проходящая от вершины треугольника до его основания линия – ось симметрии представленной нами фигуры, она же катет прямоугольного треугольника и высота конька.

Ориентир №1: Атмосферные явления

С климатической данностью спорить бессмысленно, необходимо подстраиваться под ее непреклонную диктовку и приспосабливаться. К атмосферным явлениям, оказывающим влияние на выбор высоты конька, относятся:

  • Ветровая нагрузка.
    В областях, погодные условия которых отличаются частыми порывистыми ветрами, принято сооружать пологие и низко-скатные кровельные конструкции с углом наклона до 10º. В регионах со слабыми и умеренными ветрами высота конька может быть любой.
  • Количество осадков. Осадки – потенциальная угроза протечек, из-за которых отсыревают, затем постепенно приходят в непригодность элементы стропильной системы и кровельного пирога. С крыш крутизной более 45º осадки удаляются гораздо быстрее, чем с пологих конструкций.
  • Масса снежного покрова. В районах с обильными зимними осадками рекомендовано возведение крыш с уклоном более 45º с целью оптимизации скорости схода снежных залежей. С более низких и плоских крыш необходимо будет чаще счищать снег.

Обозначенные характеристики подскажет местная метеослужба. Можно самостоятельно найти их в сборнике с правилами и таблицами по строительной климатологии СНиП 23-01-99 или по приведенным в СП 20.13330.2011 картам районирования.

Ориентир №2: Наличие чердака

В семействе двухскатных крыш есть чердачные и бесчердачные представители. В первом случае пространство чердака отделено от коробки дома потолочным перекрытием. Их также именуют «раздельными», что подтверждает архитектурную независимость помещений между кровельной конструкцией и перекрытием.

Чердачные представители бывают жилыми и нежилыми. Высоту конька жилых крыш задает удобство перемещения. Конструкции с эксплуатируемым чердаком сооружаются в основном по ломаной схеме, предполагающей строительство стропильной системы из двух ярусов.

Высота конька эксплуатируемой чердачной крыши складывается из двух величин: высоты нижней части крыши и высоты вершины крыши, водруженной на нижний ярус. Высотный размер нижнего яруса обычно принимается от 2,0 до 2,3 м.

Вычисляется сложением роста самого высокого из будущих владельцев и запаса в 30 – 40 см, необходимых для удобства и безопасности перемещения. Размер верхушки ломаной крыши произвольный, зависит от вкусовых предпочтений хозяев.

Высота конька нежилых чердаков определена противопожарными нормами. К тому же размер чердачного пространства не должен создавать препоны для технического обслуживания. Регламент строительных нормативов указывает что, на чердаке должен быть сквозной проход вдоль всей крыши не менее 1,6 м по высоте и 1,2 м по длине. На коротких участках сложносоставной конструкции ширину и высоту сквозного прохода можно уменьшить на 40 см в обоих направлениях.

Во втором «бесчердачном» случае пространство под крышей не отделено от коробки перекрытием. Обычно оно расположено ниже: на уровне потолочной системы предыдущего этажа. Бесчердачные крыши именуются «совмещенными», что как раз и говорит о соединение пространства под крышей с частью пространства стопы.

Яркие представители конструкций без чердака относятся к полумансардному типу. Возводят их по обычной двухскатной схеме, но мауэрлат укладывается на стены высотой не менее 1,4 м. Высоту конька половинчатой мансарды отсчитывают от нижней грани мауэрлата.

Практичность сооружения полумансардной крыши в регионах с высокой ветровой нагрузкой сложно переоценить. Благодаря ее возведению на кровлю действует минимальная боковая нагрузка, а владельцы получают удобный и весьма просторный дополнительный этаж.

Без чердака и чердачного перекрытия сооружают невысокие крыши гаражей, небольших бытовых построек, складов. Устройство перекрытия в таких ситуациях и не экономично, и неразумно с точки зрения доступа для технического обслуживания.

Ориентир №3: Тип кровельного покрытия

Мы уже представили двускатную крышу равносторонним треугольником. А высоту конька представили катетом его прямоугольного собрата, полученного при делении конструкции на две симметричные части. В созданной нами геометрической фигуре все компоненты взаимосвязаны, включая углы и длины сторон.

Нам как проектировщикам крыши интересен угол ее уклона, т.к. он находится в прямой зависимости от типа и технических характеристик кровельного покрытия. Он-то и поможет определить оптимальную высоту проектируемой конструкции.

Есть несколько правил подбора кровельного материала с учетом высоты конька и крутизны крыши, это:

  • Чем меньше штучные элементы кровли, тем больше обязан быть угол наклона скатных плоскостей. Многочисленные стыки штучных покрытий создают предпосылки для проникновения влаги под кровлю, потому надо ускорить сход осадков.
  • Чем ниже крыша, тем меньше стыков и швов должно быть на покрытие. В приоритете для обустройства крупнолистовые и рулонные кровли.
  • Чем тяжелее покрытие, тем круче следует строить крышу. Вес массивных элементов будет распределяться в проекции на единицу площади основания. В результате, чем выше конек, тем меньший груз давит на стропильную систему и перекрытие.

Правда, обустройство крутой крыши с высоким коньком обойдется дороже. На возведение конструкции с уклоном в 45º материала уйдет в 1,5 раза больше, чем на покрытие пологой крыши крутизной до 7 – 10º. А если скаты будут наклонены под углом в 60º, расходы вырастут в двукратном размере.

Обычно интервал подходящих углов наклона производителями кровельного покрытия обозначаются в инструкции. Рекомендацией изготовителей стоит следовать во имя долгосрочной службы сооружения.

Зная рекомендованный угол наклона, ширину карнизных свесов и размеры коробки дома, можно в ходе несложных геометрических построений найти высоту конька. Однако в проектировании крыш применяется не только графический метод.

Уклон скатов обозначается градусами, процентами или десятичной дробью, в числителе которой указана высота конька, в знаменателе – половина перекрываемого пролета. Все три выражения наклона взаимосвязаны, но на стройплощадке удобнее пользоваться последним вариантом.

Немного найдется желающих откладывать угол наклона ската строительным транспортиром на объекте. Тем более что процесс установки наслонных стропил, например, производится на уже установленный коньковый прогон.

Т.е. знать высоту расположения конькового прогона надо загодя. Это еще одна из веских причин, стимулирующих интерес к вычислению высоты конька.

К процентному выражению уклона крыши сложилось общее отношение и в среде мастеров, и в среде домашних умельцев. Проценты только помогут запутаться. Самый приемлемый метод отображения уклона – это отношение высоты конька к половине перекрываемого пролета. На стройплощадке он используется чаще всего.

Зная высоту конька, можно не подглядывать ежеминутно в проектную документацию. Просто путем измерений определяется середина фронтонной стены. В полученной точке строго вертикально прибивается брусок или жердь. От верхней грани предварительно установленного на стену мауэрлата вверх откладывается исследуемый нами размер. На него ориентируются при строительстве стропильной системы.

Способы определения высоты конька

Для расчетов высоты конька двухскатной крыши, площади плоскостей и прочих размеров проектируемой конструкции в сети есть значительное количество программ-калькуляторов. Все вычисления проводятся автоматически, радует скорость и простота процедуры. Правда, проверить итоги расчетов сложно без наглядного представления о запланированной конфигурации крыши. А еще при случайном введении ошибочного числа обнаружить «удивительные» размеры можно будет только на стройплощадке. Потому лучше заранее разобраться в особенностях построения и вычислений, чтобы банальный огрех не стал причиной сверхвысоких затрат.

Самостоятельным проектировщикам потребуются воспоминания о школьном курсе тригонометрии и желание строить схемы в масштабе, пользуясь монитором или обычным бумажным листком.

Математический и графический методы

Для определения высоты конька кровельной конструкции применяются следующие методы:

  • Математический. Заключается в вычислении размера по формуле расчета длины одной из сторон прямоугольного треугольника.
  • Графический. Заключается в построении схемы крыши в масштабе с получением высоты конька.

Для производства математических вычислений применяется формула a= b × tgα, где а – искомая высота конька; b – половина ширины пролета; tgα – угол уклона, выбранный владельцем дома на основании технических предписаний и рекомендаций изготовителя кровельного покрытия.

Графическим способом высота конька определяется при пересечении оси симметрии крыши и линии ската, отложенной под заданным углом от крайней точки карнизного свеса. Разберем один из наглядных примеров графического построения для получения представления о процессе.

Отметим важный нюанс. Описанными способами вычисляется подъем крыши, а не полная высота конька. Реальное значение зависит от технологии крепления верха стропилин. В висячих системах высота конька остается без изменений. Аналогично в наслонных вариантах, если вершина стропилины не выступает над линией конькового прогона.

Если верха стропильных ног возвышаются над прогоном, то к подъему крыши следует прибавить 2/3 толщины доски или бруса, использованного в строительстве стропильной системы. Считается, что глубина врубки уменьшает толщину материала на треть.

Сооружаемой поверх стропилин обрешеткой и толщиной кровельного покрытия обычно в расчетах пренебрегают. Легких отклонений при строительстве крыши практически не избежать, по сути, 5-7 см кровли с обрешеткой почти не на что не влияют.

Практический пример расчета

Разберем на конкретном примере процедуру вычисления высоты конька. Так рассчитывают размеры двускатной крыши североамериканские плотники, специализирующиеся на строительстве малоэтажных каркасных домов. Принципиально процесс ничем не отличается от действий мастеров в других странах.

В примере есть чисто технологическая специфика: узел крепления нижних пяток стропильных ног к основанию крепится врубкой. Стропилины опираются на коньковую доску. Если этого не учесть при составлении схемы и выполнении расчетов, изменится уклон, что крайне нежелательно при выборе граничного значения угла наклона, рекомендованного производителем покрытия.

В основе самостоятельных построений все тот же равносторонний треугольник, разделенный на две симметричные половины. Нам известна ширина пролета коробки дома и угол наклона, т.к. он подбирается в соответствии с типом кровельного покрытия.

Алгоритм вычисления высоты конька сводится к ряду следующих действий:

  • Построим масштабированную схему и нанесем на нее точные размеры обустраиваемой коробки. Самый удобный и понятный масштаб 1: 100, согласно которому 1 см отображает в масштабе 1 м. Если работать с таким уменьшением некомфортно, можно подобрать масштаб мельче или крупнее.
  • Найдем середину пролета и от полученной точки вверх прочертим ось симметрии крыши.
  • От угла коробки откладываем транспортиром угол уклона проектируемой крыши. Проводим согласно отмеченному углу линию уклона.
  • Пересечение оси симметрии крыши и линии уклона скатов, т.е. диагонали, даст нам возможность прикинуть, на какой высоте будут располагаться доска конькового прогона.
  • Очерчиваем схематически абрис конькового прогона и опорной стойки, на которую будет укладываться прогон. Их ось симметрии обязана совпадать с осью симметрии крыши. Нужно просто в обе стороны от оси отложить половину толщины коньковой доски и провести произвольные линии.
  • Линия основания треугольника, диагональ и близлежащая боковая грань конькового прогона вкупе со стойкой определяют искомый треугольник, вертикальный катет которого является подъемом крыши.
  • Подъем уменьшаем на 1/3 толщины доски, т.е. на глубину врубки нижнего узла стропилин.
  • От полученной высоты вверх откладываем ширину коньковой доски и вычерчиваем коньковый прогон, затем коньковую стойку.
  • В масштабе вычерчиваем стропильную ногу, не забыв о том, что она просядет на 1/3 ширины из-за врубки. Для упрощения работы параллельно диагонали проводим прямую линию на расстоянии 2/3 толщины стропильной доски.

Проще говоря, высотой конька является сумма подъема крыши и 2/3 толщины стропильной доски. На практике безукоризненной точности все равно не будет, но погрешность можно считать несущественной и вполне допустимой по строительным нормам возведения деревянных конструкций, прописанным в сборнике СП 64.13330.2011. В идеале должны учитываться процессы сжатия и смятия деревянных деталей системы.

Видео-пример устройства конька

Ролик ознакомит с вариантом сооружения конька двускатной крыши, аналогичной описанной в примере конструкции:

Грамотно спроектированная крыша с правильно рассчитанной высотой конька будет отлично смотреться. Ее составляющие не создадут условий для протечек и преждевременного износа конструкции. Освоить предложенные нами методы вычислений совсем несложно.

Высота крыши по соотношению к ширине дома и как рассчитать высоту конька для различных типов кровли

Ни один дом невозможно представить без крыши. Такая конструкция необходима, ведь благодаря ей обеспечивается защита всего здания от воздействия окружающей среды, а также правильное устройство крыши дает возможность соорудить чердак или мансарду.

Крыша подвергается воздействию различного рада атмосферных явлений. Если неверно подобрать угол наклона ската, а, соответственно и высоту, то есть риск, что порывистый ветер или обильное выпадение осадков смогут нарушить целостность конструкции. В лучшем случае придется проводить небольшой ремонт, в худшем – сооружать конструкцию заново.

В этой статье вы узнаете как рассчитать высоту крыши для дома и не сделать ошибку в расчетах.

Зачем определять высоту

При проектировании строительства какого-либо объекта нельзя пренебрегать ни одним параметром, в том числе и значением высоты крыши. Следующий ряд аргументов подтвердит значимость правильного определения такого параметра:

  1. Длительность срока эксплуатации и надежность. Самая важная характеристика, которая интересует каждого владельца дома. Оптимально подобранная высота крова позволит конструкции быть устойчивой к имеющимся нагрузкам, оказываемым материалами кровельного покрытия и иных сооружений, сезонной нагрузке, такой как масса снега.
  2. Эстетика внешнего вида. Немаловажно при строительстве дома позаботиться о его внешнем виде. Неправильные параметры, применяемые в проектировке, не смогут позволить дому выглядеть завершено и эстетично.
  3. Удобство. За счет высоты крыши можно соорудить в доме чердачное помещение и приспособить его для жизни или склада, что обеспечивает определенные удобства и увеличивает жилое пространство дома.

Верхняя точка крыши называется коньком. Иначе говоря, это место соединения наклонных плоскостей крыши, расположенное в горизонтальной плоскости.

Если высота уровня кровли высчитана неправильно и имеет значение ниже необходимого или выше, то это сулит не только дисбалансом в архитектуре, но и проблемами в течение срока пользования. Параметр высоты должен соответствовать технологическим процессам.

Атмосферные нагрузки

От чего зависит

Очень важным параметром, от которого придется отталкиваться в расчетах и от которого зависит надежность конструкции, является угол наклона.

Существует ряд факторов, от которых зависит этот параметр, как и значение высоты конструкции.

Атмосферные явления

К такому фактору необходимо подстраиваться, ведь противостоять таким явлениям бессмысленно.

Из атмосферных факторов, которые влияют на кровлю, имеются следующие:

  1. Ветер. Угол ската выбирается в зависимости от погодных условий, которые присущи зоне, в которой располагается дом. Если в основном в регионе преобладают порывистые ветра, то угол выбирается не больше 10-20 градусов. В остальных случаях ветер не влияет на угол ската крыши.
  2. Осадки. Регион, в котором наблюдается обильное выпадение осадков, угол ската рекомендуется выбирать больше 45 градусов. Такая конструкция крыши позволяет быстро осадкам стекать.
  3. Масса снега. Аналогично предыдущему фактору, выбор высоты зависит от обильности выпасаемых снежных осадков в зимний период. Угол ската желательно выбирать в 45 градусов и больше, если снег в регионе выпадает часто и в больших количествах.

ВАЖНО! Всю информацию о характеристиках вышеуказанных параметров можно узнать из СНиПа 2301-99.

Необходимость создания чердака

Без чердака обычно возводят постройки нежилого типа и достаточно легкие, например, гаражи и сараи. Для жилого дома всегда необходимо предусмотреть наличие чердачного помещения. Использовать его или нет – это уже личное дело каждого.

Необходимость сооружать чердачное помещение – фактор, который влияет на значение высоты крыши исходя из комфорта передвижения по будущему помещению. А именно, есть необходимость передвигаться по чердаку и эксплуатировать его как жилое или складское помещение.

Если же помещение предусматривается нежилое, то существует ряд правил и для такой конструкции:

  • в расчет высоты крыши берутся противопожарные требования к дому;
  • размер помещения не должен быть помехой техническому обслуживанию;
  • обязательно наличие сквозного прохода, высотой 1,6 м и длиной 1,2 м.

Тип кровли

Существуют особые правила, отталкиваясь от которых определяют параметр высоты крыши относительно материала для ее покрытия:

  1. Если в кровельном материале много штучных элементов, то угол наклона выбирается как можно больше.
  2. Если крыша выбрана низкой, то стыки в кровельном материале должны быть сведены к минимуму.
  3. Для материала большой массы избирается максимально большой угол для того, чтобы общий вес материала равномерно распределялся по поверхности.

ОБРАТИТЕ ВНИМАНИЕ! Эти параметры следует учитывать в совокупности, чтобы обеспечить надежный и долгий срок эксплуатации крыши.

Высота крыши по отношению к ширине дома

С такого ракурса определение высоты крыши определяется на основании теоремы Пифагора. Для этого поперечное сечение конструкции представляется как равносторонний треугольник.

Параметр, которые необходимы для расчетов – это угол наклона крыши. Высота конструкции – это катет прямоугольного треугольника.

Расчет проводят следующим образом:

  1. Необходимо определить тангенс выбранного значения для угла ската.
  2. Зная ширину дома, одну сторону, прилегающую к углу, можно вычислить, поделив значение на 2.
  3. Далее имеющиеся значения нужно подставить под известную формулу a = b * tg a.
  4. По такому принципу и можно понять зависимость высоты конька от ширины дома. Чем больше ширина дома, тем больше будет угол ската.

Соотношение ширины дома к высоте конька

Высота конька двухскатной крыши

Как рассчитать высоту конька двухскатной крыши и не наделать ошибок? Выше указан самый простой способ определить высоту крыши для двускатной ее разновидности. Используется для этого математическая формула. Но существует еще один способ расчета – графический. Изначально делается чертеж на бумаге, после чего измеряются полученные величины.

Принцип такого метода – перенести в точном пропорциональном соотношении в меньшем масштабе реальные параметры конструкции крыши.

Несмотря на то, что способ считают не таким точным, как математический, многим он удобен и также позволяет узнать необходимые результаты.

Алгоритм действий такой:

  1. Чертится равнобедренный треугольник и проводится меридиану – это и будет высота конька.
  2. Чертить треугольник необходимо, отталкиваясь от выбранного ранее угла наклона в зависимости от индивидуальных параметров дома и его месторасположения.
  3. Для того чтобы начертить точно угол наклона крыши, следует воспользоваться транспортиром.
  4. После того, как треугольник будет начерчен, проводиться измерение получившейся меридианы, т.е. высоты конька.

Такой способ особенно удобен для тех, кто собирается оборудовать чердак под помещение жилого типа. В этой ситуации есть возможность наглядно определить и обозначить все необходимые параметры.

Высота двухскатной крыши

Расчет высоты крыши четырехскатного типа

Несмотря на то, что четырехскатная разновидность крыши намного сложнее по конструкции, в расчетах можно воспользоваться параметрами и формулами по принципу расчета высоты двухскатной разновидности.

У четырехскатной крыши имеются две разновидности:

  1. Шатровая. В такой конструкции все скаты крыши имеют одинаковые значения длины, площади и идентичны по форме. Такая разновидность используется в регионах с сильными ветрами. Она способна выдерживать сильные порывистые ветры и высокую степень нагрузки.
  2. Вальмовая. Скаты представлены двумя треугольниками и трапециями. Такая разновидность требует значительных затрат на материалы для ее сооружения, однако – это идеальный вариант для устройства мансардного этажа. Однако, такая конструкция не подойдет для регионов, где в основанном сильные порывисты ветры. В таких условиях конструкция нуждается в дополнительном укреплении.

ВАЖНО! В любой из перечисленных разновидностей крыш для расчетов необходимо найти в конструкции фигуру прямоугольного треугольника. Это позволит определить искомые значения.

Для крыши четырехскатной разновидности подойдет способ, по которому рассчитывают значение высоты двухскатной крыши:

  1. В конструкции можно найти прямоугольный треугольник.
  2. В найденной фигуре обозначить гипотенузу, которой будут стропила, второй стороной – ширина дома, разделенная на 2.
  3. Отталкиваясь от параметра угла наклона( tg угла), вычисляется третья сторона фигуры, которая и представляет высоту.

Высота вальмовой крыши

Полезное видео

Как определить высоту и угол крыши вы можете узнать из видео урока:

Определять высоту самостоятельно для будущего дома – занятие хоть и простое, но ответственное. Учитывая, что это достаточно важный параметр, от которого зависит надежность всей конструкции, то лучше доверить такую работу специалистам. Особенно, если есть сомнения в определении угла наклона ската. Специальные программы для проектирования также помогут в этом вопросе.

Как рассчитать высоту двухскатной крыши

И так, мы разобрались с типами крыш и выбрали материал, которым будем ее укрывать. Но встает вопрос, а какой высоты строить крышу, что бы она была комфортной и безопасной в эксплуатации. Вот о том, как рассчитать высоту двухскатной крыши, мы и поговорим в этой статье.

Какое значение имеет высота крыши

Оказывается, высота крыши имеет большое значение. Во-первых, чем больше угол ската, тем меньше будет залеживаться зимой снег. Во-вторых, от ее значения зависит комфорт использования мансардного пространства, если у вас второй этаж жилой. В-третьих, затраты на работы по укрытию крыши, так как чем выше конек, тем больше материалов потребуется использовать. В-четвертых, большая площадь покрытия крыши будет испытывать значительную ветровую нагрузку. Чтобы компенсировать риски придется делать мероприятия по усилению конструктива крыши.

Мы уже с вами рассмотрели различные типы крыш. Давайте рассмотрим расчет высоты фронтона крыши на примере двухскатной крыши. Двухскатная крыша имеет два ската, которые опираются на отдельно стоящие, налегающие друг на друга пары стропил. Пары связаны между собой обрешеткой. С торцов крыши выполнены фронтоны. Они завершают фасад дома. У двухскатной крыши фронтоны треугольной формы. На фронтонах обычно располагаются слуховые окна, если подкрышное пространство не эксплуатируется или окна мансарды, если второй этаж жилой.

Расчет высоты двухскатной крыши

Для правильного расчета высоты двухскатной крыши, необходимо определиться с углом наклона скатов. Этот показатель можно посмотреть в нормативных документах, которые называются «Свод правил СП20.13330.2011», регламентирующих этот вид работ. Он основывается на СНиП 2.01.07-85* “Нагрузки и воздействия”. В документе описана формула расчета снеговой нагрузки для двускатной кровли и формула ветрового воздействия. В зависимости от региона и его погодных особенностей, допустимый показатель угла наклона крыши разный. В центральных регионах России этот показатель колеблется от 30 до 45 градусов.

Определив наклон скатов, можно произвести расчет высоты конька. Здесь вам придется вспомнить школьный курс геометрии. Если представить крышу в виде треугольника, нужная высота конька будет являться неизвестным катетом «a», который поделит его площадь на два прямоугольных треугольника. Формула расчета катета выглядит так: a=b*tg α. Второй катет «b» мы найдем, если разделим ширину дома пополам. Проектирование двускатной крыши обычно выполняется по длинной стороне строения. Зная градус уклона, мы, воспользовавшись таблицей, определим тангенс угла.

Подставив все необходимы данные в формулу, мы сможем посчитать искомую величину.

Решим задачу: какова будет высота двухскатной крыши при следующих условиях:

Дано: дом 10х12, угол наклона кровли 40 градусов.

Ширину дома, равную 10 метров, делим пополам. Следовательно, катет b=5. Тангенс 40 градусов равен 0,84.

Итого, оптимальная высота конька получится: а=5*0,84=4,2 метра.

Вот видите как просто, даже калькулятор не понадобился.

Когда дом считается одноэтажным

Может так случиться, что расчетная высота конька будет не достаточной для оптимальной эксплуатации мансардного этажа. В этом случае вы можете немного поднять точку примыкания крыши к боковой стене второго этажа над уровнем пола. Для того, чтобы дом остался одноэтажным, и вы меньше платили налоги за площадь второго этажа, точка примыкания должна быть меньше 1,5 метра.

Проблема, как рассчитать высоту двухскатной крыши, стоит у многих будущих домовладельцев. Определить высоту крыши совершенно не сложно если пользоваться приведенной методикой в моей статье. Надеюсь я помог вам разобрать с ней. В следующей статье я расскажу о тепловом насосе.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Наличие в частном доме мансардного этажа позволяет наиболее полно использовать его полезную площадь

Современные жители мегаполисов стремятся стать владельцами частных или загородных домов. Такая покупка позволит им в полной мере отдохнуть от городской суеты. Независимо от того, какого размера является дом, всегда есть возможность увеличить полезную площадь. Сделать это можно с помощью мансардной крыши, под которой будет находиться жилое пространство.

Обустройство мансардного этажа

Использование чердачного пространства в роли жилого помещения — отличная идея рационализации площади в доме. Есть важный момент: для того, чтобы проживая под крышей, вас не покидало ощущение уюта и комфорта, важно обустроить пространство по всем правилам. Особенно важно, составляя проект здания, в котором есть мансардный этаж, правильно рассчитать высоту стен. Этот параметр влияет не только на габариты полезной площади, но и определяет внешний дизайн дома. Строительство мансарды – важный и трудоемкий процесс, в нем важна каждая деталь. Работа может выполняться своими руками, для этого необходимо овладеть азами строительного дела.

Схематический проект дома с мансардой

Преимущества мансард

Мансарда — помещение французского происхождения, именованное в честь ее создателя Франсуа Мансара. В давние времена в таком помещении проживали люди небогатые или представители богемы. В современном мире проект дома с мансардой выберут люди рациональные и экономные. Дополнительное жилое пространство в доме — это всегда выгодно, поэтому мансардный этаж обладает массой достоинств:

  • Возможность надстроить мансардный этаж в том случае, если дом уже эксплуатируется. Для этого совершенно необязательно домочадцам выселяться.
  • При условии правильного пошагового обустройства кровли, мансардный этаж позволяет сократить теплопотери не только в подкровельном пространстве, но и во всем доме.
  • Экономия затрат на возведение, в сравнении с полноценным этажом. Формула следующая: чем больше будет площадь каркасных стан с использованием стропильного каркаса, тем больше получиться сэкономить.
  • Внешний дизайн дома, где есть мансардный этаж, всегда привлекает внимание, выглядит стильно и оригинально на фоне типовых построек. Архитектурная привлекательность создается при помощи множества приемов и необычной формы кровли.

Современный двухэтажный дом с мансардой

За счет геометрических особенностей мансардный этаж дает массу возможностей для интересного и функционального дизайна. Можно обустроить детскую, спальню, кабинет или гостиную в любой интерьерной стилистике. Зная о преимуществах, нельзя не сказать и о некоторых недостатках, которые имеет такой этаж. Обустройство крыши мансардного этажа требует определенных усилий. Качество гидроизоляции, утепления и работа вентиляционной системы обуславливают комфорт проживания. За счет архитектурных особенностей и формы кровли площадь мансардного этажа, как правило, меньше полноценного этажа в доме. Все дело в том, что стены мансарды — это и есть скаты кровли. Чтобы пространство было более функциональным и удобным для проживания, есть несколько строительных секретов.

Определение высоты стен

Все мероприятия по возведению мансардного этажа регулируются СНиП. Именно высота стен считается одним из важнейших параметров, которые влияют на полезную площадь.

Важно!

От того, какая величина высоты стен в мансардном помещении и зависит определение типа подкровельного пространства.

Согласно нормам и требованиям СНиП правила следующие:

  1. Если высота вертикальных стен превышает 1,5 метра, мансарду можно считать полноценным этажом. На расстоянии 0,5 м стен можно беспрепятственно перемещаться, не боясь задеть потолок головой. В том случае, если высота стен более 2 м, тогда по комфортабельности мансарда не уступит типовой комнате.
  2. Стандартный мансардный этаж быть двух типов, одноуровневой или двухуровневой. Ее получают за счет сооружения аттиковой стены, минимальная высота которой не менее 0,8 м, максимум — 1,5 м.
  3. Если вертикальные стены в мансардах отсутствуют, а высота получившихся стен не достигает отметки 0,8 м, такие помещения называют полумансардными.

Проектирование высоты стен для мансарды

На этапах проектировки мансарды следует подробно изучить актуальную редакцию нормативов СНиП. Например, уровень перегородки в мансарде, при условии наклона скатов крыши в 30 градусов, должен равняться или превышать 1,2 м. При обустройстве мансардного этажа необходимо следовать советам специалистов. Это поможет сделать пространство не только уютным и комфортным, но еще и функциональным. Выбирая назначение для комнаты, нужно помнить, что более узкая и малогабаритная мансарда подойдет для спальни, а просторное помещение с высокими потолками идеально для гостиной или детской комнаты. Если подкровельное пространство предназначено для спальни, то нужно знать, что:

  • высота от потолка до пола составит не меньше 2,2 м;
  • высота от предполагаемого расположения кровати — не менее 1,4 метра.

Соблюдение установленных нормативов позволит создать максимально комфортные условия для времяпровождения в спальне, ходить, не прогибаясь и сидеть свободно.

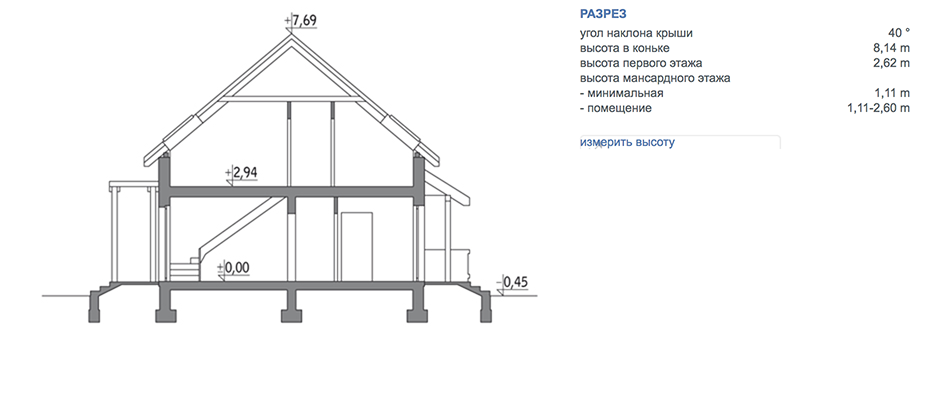

Высота стен мансардного этажа

Сооружение аттиковых стен

Чтобы в комнатах под крышей красиво и комфортно, необходимо возводить аттиковые стены. Для чего это необходимо?

Важно!

Сооружение аттиковых стен требуется для увеличения и рационализации подкровельного пространства. От параметра высоты стен зависит высота мансарды и масштабы полезной площади.

Аттиковая стена располагается на венце перекрытия этажей относительно наружных стен строения. Именно на нее приходится вся нагрузка от кровельной конструкции. Возведение таких стен может выполняться не только профессионалами в строительной сфере, но и новичками. Главная задача — соблюдать определенные правила:

  1. Конструкция стен выполняется так, чтобы можно было равномерно перенести нагрузку от крыши на основные стены перекрытий здания.
  2. В тех случаях, когда здание возводиться по типовым технологиям, обустраивается коленчатая стена. Она должна дополнительно укрепляться венцом и железобетонными столбами. Если стена изготовлена из дерева, ее нужно обшить плитами OSB или влагостойкой фанерой, защищая от воздействия атмосферных осадков.
  3. Толщина аттиковых стен должна быть не меньше, чем ее высота, поделенная пополам. Усилить жесткость таких стен можно за счет поперечных стен.
  4. Если высота стены превышает 70 сантиметров, тогда конструкция требует дополнительного усиления. Это поможет избежать появления трещин в полости в период эксплуатации. В роли усилителя можно использовать арматурные конструкции.
  5. Наибольшая нагрузка на аттиковые стены приходиться на их углы. Поэтому в этих местах стена должна также укрепляться четырьмя арматурными стержнями, связанными между собой хомутами.

Высота аттиковой стены

Выбирая строительный проект с возведение мансардного этажа, многие задаются вопросом, можно ли обойтись без аттиковой стены? Несомненно, мероприятия по ее возведению и усилению — дело затратное и трудоемкое. Но, отказываясь от аттиковой стены в мансарде, вы отказываетесь от части полезной площади. По мнению специалистов, отказаться от аттиковых стен можно в тех помещениях, где предусмотрена специальная стропильная конструкция, угол наклона скатов достаточно крутой или дом имеет достаточную ширину. В том случае, если аттиковая стена отсутствует, кровельная конструкция опирается непосредственно на мауэрлат — опорный элемент стропильной системы.

Важно!

Чем меньше стыков и длиннее брусья для мауэрлата, тем крепче вся конструкция. В углах мауэрлат нужно усилить специальными скобами.

Такая конструкция требует создания стен внутри мансарды, так как они не являются несущими, их именуют фальшивыми. Для их создания можно использовать листы гипсокартона или влагостойкой фанеры, OSB плиты или массив древесины. Для повышения эксплуатационных свойств стену рекомендуется утеплить.

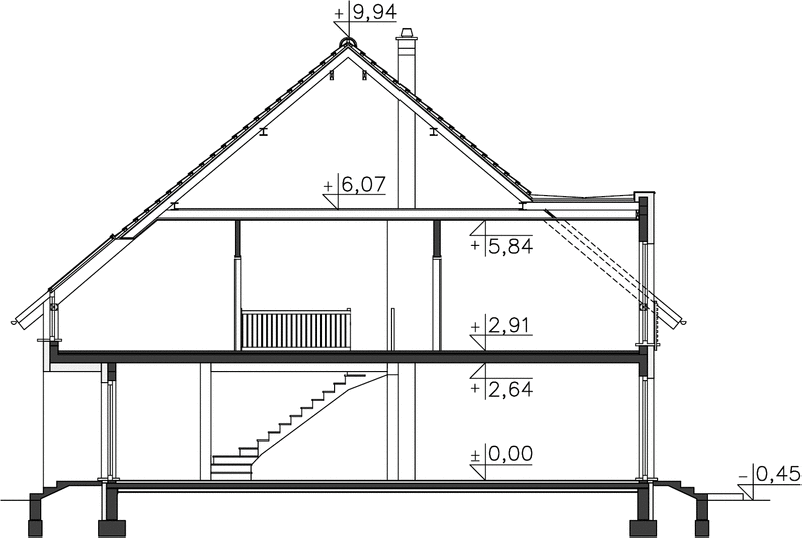

Стройка каркасного дома с мансардой с устройством аттиковой стены

Расчет площади мансардного этажа

Чтобы правильно рассчитать площадь мансардного этажа, потребуется несколько параметров, одним из важнейших является высота этажа по отношению к крыше. Также важен угол наклона скатов. Согласно нормам СНиП высота жилого помещения не может быть менее 2,5 м. Расчеты должны отражать измерение реальной пощади мансарды по отношению к полезной площади. В соответствии с требованиями, базовые нормы следующие:

  • Если наклон в 30 градусов, уровень узкой части наклона составляет 1,5 метров.
  • Если уклон 45 градусов, тогда параметр узкой 1,1 метр.
  • Если уклон 60 градусов или больше, габариты узкой части от 0,5 метров.

Рассчитывая площадь конструкций необходимо использовать коэффициент понижения, который равен 0,7. Для удобства расчетов и получения максимально точных данных сегодня существует множество специализированных сервисов и компьютерных программ. Риск ошибочного ручного расчета человеком с отсутствием профессионального опыта значительно выше, нежели использование программ.

Зависимость площади мансарды от угла наклона крыши

Мансарда и форма крыши

Выбор типа кровли имеет влияние на количество полученных драгоценных метров в мансарде. Каждый из типов имеет индивидуальные конструкционные особенности:

  1. Односкатный тип кровли — наипростейшая форма. Она опирается на стены дома, которые находятся на разных уровнях. Следует сказать, что в проектах с мансардой такой крыше редко отдается предпочтение. Особенности формы не дают возможности создать просторное подкровельное пространство.
  2. Двускатная форма. Такой крыше отдается наибольшее предпочтение. Ее конструкция состоит из двух разнонаправленных скатов и двух торцевых (щипцовых) стен. Она проста в монтаже и дает возможность создания просторного жилого пространства.

Совет!

При проектировании двускатной кровли ширина дома должна быть не менее 5 метров, а расположение стропил под углом 45 градусов.

  1. Ломаный тип кровли. Сложное устройство дает большие возможности для мансардного этажа в деревянном доме или на даче. Такой тип крыши неизменно оригинальный и стильный внешне, но есть и минус: слабая сопротивляемость ветровым нагрузкам.
  2. Вальмовый тип кровли — наиболее прочная и ветроустойчивая конструкция. Под такой крышей можно создать просторное и светлое помещение, если встроить в плоскость скатов мансардные окна.

Формы скатных кровель с мансардой

Кроме стандартных конструкций в современном строительстве часто используются проекты с купольной или конической крышей. Их технология возведения более сложная, нежели работа с типовыми конструкциями, но внешний дизайн и широкие возможности создания просторного подкровельного пространства выше всяких похвал.

Эксклюзивный дизайн арочного дома с мансардой

Работа по возведению мансардного этажа — процесс трудозатратный и требует значительных капиталовложений. Правильный расчет высоты стен мансардного этажа и разумное вычисление площади обуславливают надежность и долговечность всей конструкции. Все усилия будут вознаграждены дополнительным жилым пространством и возможностью создания интересных дизайн проектов.

Мансардный или полноценный этаж. Часть 1

Расчет стропильной системы двухскатной крыши

Warning: Use of undefined constant WPLANG — assumed ‘WPLANG’ (this will throw an Error in a future version of PHP) in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 2580
Warning: count(): Parameter must be an array or an object that implements Countable in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 1802
Warning: Use of undefined constant WPLANG — assumed ‘WPLANG’ (this will throw an Error in a future version of PHP) in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 2580
Warning: count(): Parameter must be an array or an object that implements Countable in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator. php on line 1802
Warning: Use of undefined constant WPLANG — assumed ‘WPLANG’ (this will throw an Error in a future version of PHP) in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 2580
Warning: count(): Parameter must be an array or an object that implements Countable in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 1802

Расчет стропильной системы следует делать не после строительства коробки дома, а еще на этапе изготовления проекта здания. Надо помнить, что для очень ответственных и престижных сооружений такие работы рекомендуется заказывать профессиональным архитекторам, только они смогут выполнить правильные расчеты и гарантировать длительность и безопасность эксплуатации сооружения.

Расчет стропильной системы двухскатной крыши

Виды простых крыш

Несмотря на то, что это одна из самых простых типов систем для жилых зданий, есть несколько видов конструкции. Разнообразие позволяет увеличивать варианты использования крыш при строительстве домов по стандартным или индивидуальным эксклюзивным проектам.

Тип стропильной системы двухскатной крышиАрхитектурные особенности и краткое описание

Простая симметричная

Наиболее часто используемый вариант, имеет два полностью одинаковых ската прямоугольной формы. Нагрузки между отдельными элементами распределяются равномерно вне зависимости от их расположения. Количество дополнительных упоров не ограничивается, конкретное решение принимается в зависимости от планов использования чердачных помещений. Расчеты можно делать при помощи бесплатных программ, размещенных на строительных сайтах.

Асимметричная стропильная система двухскатной крыши

Конек смещен в одну из сторон дома или скаты с различными углами наклона. Более сложная для расчетов стропильная система крыши. Если в упрощенном варианте можно рассчитывать один скат и полученные данные автоматически применять для второго, то для асимметричной стропильной системы такой вариант использовать нельзя. Преимущества – оригинальный внешний вид. Недостатки – сложность расчетов и монтажа и уменьшение используемого чердачного пространства.

Ломанная двухскатная стропильная

Чаще всего используется во время строительства мансардных помещений, позволяет существенно увеличивать объем чердачных помещений. Расчеты по сложности относятся к средней категории. Стропильная система с наружным изломом. Редко встречаются системы с внутренним изломом, кроме оригинального внешнего вида, они никаких преимуществ не имеют.

Неопытным застройщикам рекомендуется делать расчеты самых простых типов стропильных систем двухскатных крыш.

Конструктивные элементы стропильной системы

Мы дадим перечень всех элементов, которые необходимо рассчитывать для каждого конкретного случая.

Мауэрлат

Наиболее простой элемент стропильной системы, может изготавливаться из бруса 150×150 мм, 200×200 мм или досок 50×150 мм и 50×200 мм. На небольших домах разрешается использовать спаренные доски толщиной от 25 мм. Мауэрлат считается неответственным элементом, его задача лишь равномерно распределять точечные усилия от стропильных ног по периметру фасадных стен строения. Фиксируется к стене на армирующем поясе при помощи анкеров или больших дюбелей. Некоторые стропильные системы имеют большие распирающие усилия, в этих случаях элемент рассчитывается на устойчивость. Соответственно, подбираются оптимальные способы фиксации мауэрлата к стенам с учетом материала их кладки.

Мауэрлат

Цены на брус

Брус

Стропильные ноги

Формируют силуэт стропильной системы и воспринимают все действующие нагрузки: от ветра и снега, динамические и статические, постоянные и временные.

Стропильные ноги

Изготавливаются из досок 50×100 мм или 50×150 мм, могут быть сплошными или нарощенными.

Наращивание стропил

Доски рассчитываются по сопротивлению на изгиб, с учетом полученных данных подбираются породы и сорта древесины, расстояние между ногами, дополнительные элементы повышения устойчивости. Две соединенные ноги называются фермой, в верхней части могут иметь затяжки.

Что такое стропильные фермы

Затяжки рассчитываются на растяжение.

Затяжка на стропилах

Прогоны

Одни из самых важных элементов стропильной системы двухскатной крыши. Рассчитываются на максимальные изгибающие усилия, изготавливаются из досок или бруса соответствующего нагрузкам сечения. В самом высоком месте устанавливается коньковый прогон, по сторонам могут монтироваться боковые. Расчеты прогонов довольно сложные и должны учитывать большое количество факторов.

Коньковый прогон

Опоры для стропил

Могут быть вертикальными и наклонными. Наклонные работают на сжатие, крепятся под прямым углом к стропилинам. Нижняя часть упирается о балки перекрытия или бетонные плиты, приемлемы варианты упора о горизонтальные лежни. За счет упоров есть возможность использовать для изготовления стропильных ног более тонкие пиломатериалы. Вертикальные упоры работают на сжатие, горизонтальные на изгиб.

Опоры для стропил

Лежни

Укладываются вдоль чердачного помещения, упираются в несколько несущих стен или межкомнатных перегородок. Назначение – упрощение изготовления сложной стропильной системы, создания новых точек передачи нагрузок от различных типов упоров. Для лежней можно использовать балки или толстые доски, расчет делается по максимальному изгибающему моменту между точками опоры.

Лежень на схеме

Обрешетка

Тип обрешетки выбирается с учетом технических параметров кровельных покрытий и на показатели стропильной системы не влияет.

Обрешетка крыши

Какая обрешетка необходима под профнастил? Когда монтировать деревянную, а когда металлическую? Как правильно выбрать шаг обрешетки и какие при этом учитывать факторы? Подробные ответы на эти вопросы можно получить на нашем сайте!

Цены на доски строительные

Доски строительные

Этапы расчета двухскатной крыши

Все работы состоят из нескольких этапов, каждый оказывает большое влияние на устойчивость и долговечность эксплуатации конструкции.

Расчет параметров стропильных ног

На основании полученных данных определяются линейные параметры пиломатериалов и шаг ферм. Если нагрузки на стропила очень большие, то для равномерного их распределения устанавливаются вертикальные или угловые упоры, расчеты повторяются с учетом новых данных. Меняется направление воздействия усилий, величина крутящих и изгибающих моментов. Во время расчетов должны учитываться три вида нагрузок.

  1. Постоянные. К этим нагрузкам относится вес кровельных материалов, обрешетки, утеплительных слоев. Если чердачное помещение эксплуатируемое, то следует принимать во внимание массу всех отелочных материалов внутренних поверхностей стен. Данные по кровельным материалам берутся из их технических характеристик. Легче всех металлические кровли, тяжелее всех натуральные сланцевые материалы, керамическая или цементно-песчаная штучная черепица.

    Нагрузки, действующие на здание

  2. Переменные нагрузки. Самые сложные для расчетов усилия, особенно в настоящее время, когда климат резко меняется. Для расчетов по-прежнему берутся данные со справочников СНиПа устаревшего образца. Для его таблиц применялись сведения пятидесятилетней давности, с этих пор значительно изменилась высота снежного покрова, сила и преобладающее направление ветра. Снеговые нагрузки могут в разы превышать имеющиеся в таблицах, что оказывает весомое влияние на достоверность расчетов.

    Расчётная снеговая нагрузка

    Причем высота снега изменяется не только с учетом климатической зоны, но и в зависимости от расположения дома по сторонам света, рельефа местности, конкретного места расположения здания и т. д. Такими же недостоверными являются и данные о силе и направлении ветра. Архитекторы нашли выход из этой сложной ситуации: данные берут из старевших таблиц, но для страховки надежности и устойчивости в каждой формуле применяют коэффициент запаса прочности. Для ответственных стропильных систем на жилых зданиях норматив составляет 1,4. Это значит, что все линейные параметры элементов системы увеличиваются в 1,4 раза и за счет этого повышается надежность и безопасность эксплуатации конструкции.

    Нагрузки на кровлю берут из таблиц, но с поправочным коэффициентом

    Фактическая нагрузка от ветра равняется показателю в регионе расположения строения, умноженному коэффициент поправки. Поправочный коэффициент характеризует особенности расположения здания. По такой же формуле определяется и максимальная снеговая нагрузка.

    Ветровая нагрузка на крышу

  3. Индивидуальные нагрузки. К этой категории относятся специфические усилия, влияющие на стропильную систему двухскатной крыши во время землетрясения, торнадо и иных природных катаклизмов.

Конечные значения определяются с учетом вероятности одновременного действия всех вышеперечисленных нагрузок. Размеры каждого элемента стропильной системы рассчитываются с применением коэффициента запаса прочности. По такому же алгоритму проектируются не только стропильные ноги, но и перемычки, упоры, растяжки, прогоны и прочие элементы крыши.

Калькулятор расчета нагрузки на стропила

Перед началом работ следует нарисовать эскиз стропильной системы с указанием размеров и конкретного места установки дополнительных упоров. Этот эскиз можно менять во время проведения расчетов и подбирать наиболее оптимальные варианты.

Перед началом работ следует нарисовать эскиз стропильной системы

Чем больше крыша имеет отдельных нагруженных узлов, тем значительнее запас по прочности рекомендуется использовать. Дело в том, что в каждом новом узле могут возникать проблемы, их следует предусматривать и минимизировать на стадии проектирования здания.

Расчет угла наклона скатов

От этой величины зависит распределение вертикальных и горизонтальных усилий. Во время расчетов все силы, действующие на чердачные перекрытия и стропильную систему, разбиваются на строго горизонтальные и строго вертикальные. Только эти проекции принимаются во внимание. Каждая сила действует на деревянные элементы в продольном и поперечном направлении.

Расчет угла наклона крыши

Угол наклона скатов зависит от технических параметров используемых кровельных материалов. Есть одна общая аксиома – чем больше угол, тем меньше вертикальные нагрузки на стропильную систему. Но с увеличением этого параметра возрастает парусность крыши, увеличивается влияние ветра на устойчивость стропильной системы.

Калькулятор расчета угла наклона крыши

Для неутепленных крыш никаких общих правил не существует, шаг между стропилами определяется исходя из оптимальных параметров стропилин. Если они изготовлены из пиломатериалов больших размеров, то шаг увеличивается, если размеры незначительны, то стропильные ноги располагаются ближе. За счет такого подхода удается сэкономить финансовые средства на стоимости строительных материалов для возведения стропильной системы двухскатной крыши.

В случае планирования жилых чердачных помещений шаг стропильных ног строго регламентируется. Расстояние зависит от ширины используемых утеплителей, но в большинстве случаев оно равняется 56–58 см.

Шаг и длина стропил

Калькулятор расчета длины стропильных ног

Есть два алгоритма действий, решение принимается с учетом максимального количества индивидуальных факторов.

  1. За исходные данные принимается угол наклона скатов. В этом случае неизвестной является не только длина стропильных ног, но и максимальная высота чердачного помещения. Во время расчета используется теорема Пифагора, длина стропил и высота вертикальных упоров в месте конька рассчитываются отдельно.
  2. Длина стропильных ног есть в исходных данных, необходимо узнать высоту стропильной системы. Расчет несколько упрощается. Вначале следует определить угол наклона у стропилин такой длины на конкретном здании, а потом уже узнается высота стропильной системы.

Какие факторы влияют на сечение стропилин

Главный фактор – нагрузка. Об этом мы уже писали, упоминали, как она находится, какая бывает и от чего зависит. Исходя из максимальной расчетной нагрузки, проектировщики определяют параметры сечения элементов стропильной системы.

  1. Геометрия сечения. В науке сопротивления материалов есть несколько фундаментальных законов, которые позволяют определять оптимальные размеры нагруженных элементов. За счет этого существенно уменьшается сметная стоимость стропильной системы. К примеру, брус 100×100 мм выдерживает намного меньшие усилия на изгиб, чем доска 50×100 мм, хотя объем дорогостоящих пиломатериалов у него в два раза больше.

    Брус 100×100 мм

    Доска обрезная 100х50 мм

    Фундаментальные закономерности влияют и на точное место установки дополнительных упоров, угол наклона и материал их изготовления.

  2. Длина ноги, шаг стропилин и вид древесины. Определение сечения бруса делается только после того, как все исходные данные уже известны.

    Вид древесины и сортность — важные факторы, которые учитывают при расчетах

Для облегчения расчетов архитекторам предлагаются готовые таблицы с указанием зависимости сечения от шага и длины.

Расчет стропильной системы при помощи специального калькулятора

В сети есть бесплатные калькуляторы, которые значительно упрощают процесс создания схемы и расчета стропильной системы. С их помощью можно узнать количество, расположение и размеры элементов стропильной системы. Сразу оценивается объем пиломатериалов, необходимых для сборки конструкции.

Важно. Объем вычисляется без запаса на непредвиденные отходы. Во время приобретения следует иметь в виду существующую особенность и примерно на 5–10% увеличивать объем.

Калькулятор после завершения расчетов позволяет получать такие сведения:

  • чертеж стропильной конструкции с указанием размеров отдельных элементов. Количество пиломатериалов для изготовления каждого номенклатурного наименования. Задаются исходные данные, а программа самостоятельно выполняет все математические действия;

    Параметры элементов в калькуляторе

  • трехмерная проекция стропильной системы. Есть возможность изменять пространственное положение конструкции и лучше понимать назначение каждого узла. Трехмерный чертеж дает возможность увидеть места соединения всех деталей, узнавать, насколько точно рассчитана их длина, как делаются соединения.

    Трехмерная проекция

    Можно посмотреть отдельно каждый узел

Вкладка «Скачать» сохраняет результаты расчетов стропильной системы двухскатной крыши. Тип файла выбирает пользователей, для скачивания результатов сайт требует регистрации. Она полностью бесплатна и отнимет всего несколько минут.

Вкладка «Скачать»

При помощи вкладки «Виджет» можно сразу отправлять расчеты на собственный сайт или по иному указанному электронному адресу. Еще одна полезная функция – есть возможность разместить такой же калькулятор на своем сайте и в дальнейшем делать все расчеты на нем.

Вкладка «Справка» перенаправляет на страницу, где указаны требования к исходным данным для проведения расчетов стропильной системы.

В калькуляторе можно заранее посмотреть на схеме все условные обозначения величин

Для того чтобы не допускать ошибок, необходимо изучить пошаговую инструкцию пользования. Как делать расчеты?

Шаг 1. Перейдите на первую вкладку «Чертежи», укажите, в каких единицах будут даны размеры элементов стропильной системы, тип кровельных покрытий, высоту конька крыши и размеры соединительных узлов. Программа подберет материалы изготовления обрешетки, подсчитает длину стропилин, выберет оптимальные методы соединения различных узлов. Справочный раздел сайта имеет все подсказки не только по линейным значениям соединений, но и по возможным в данном конкретном случае типам. Это очень удобный и функциональный раздел, значительно облегчает принятие правильного решения на начальном этапе проектирования и расчета стропильной системы двухскатной крыши.

Нужно указать параметры (слева)

Шаг 2. Введите размеры дома, толщину фасадных стен и размеры мауэрлата. Сайт потребует указать характеристики стропильных ног. Их толщина в большинстве случаев 50 мм, а ширина зависит от того, какой будет крыша – теплой мансардной или обыкновенной холодной.

Ввод параметров

Для теплой крыши надо дать размеры утеплителя, технические характеристики паро- и гидроизоляции. С учетом вида материалов для кровли выбирается тип и шаг обрешетки.

Шаг 3. Включите функцию «Расчет».

Придется несколько секунд подождать, пока программа обработает введенные данные и выдаст готовые результаты. Появится чертеж конструкции стропильной системы двускатной крыши указанием всех размеров стропилин, подробной детализацией узлов соединения. Есть рабочий чертеж каждой ноги, ее место установки и форма запилов для соединения с мауэрлатом и в коньке.

Расчетные данные

Пользователь может подробно рассмотреть модель крыши дома в 3D изображении. При помощи мыши модель вращается в любую сторону, увеличивается и уменьшается масштаб.

Модель можно вращать

Вид элементов после расчета, просмотр в 3D

Практический совет. Программа дает возможность изменить высоту конькового элемента уже на готовой модели. Эта функция намного облегчает выбор вариантов крыши с учетом дизайнерского вида. Проектировщик следит, как меняется внешний вид дома в зависимости от колебаний высоты стропильной системы, несколько раз вводит новые данные для выбора оптимального варианта. Все остальные размеры и расчетные данные в автоматическом порядке изменяются с учетом различных данных по высоте.

Шаг 5. После выбора окончательного варианта нужно вернуться на вкладку «Чертежи» и ознакомиться с результатами расчетов по каждому отдельному элементу стропильной системы.

Просмотр результата расчета

Описание расчета

Очень важно, что даются не только размеры для изготовления элементов, но и объемы пиломатериалов для полного строительства крыши. Мы уже упоминали, что это чистые значения, они не учитывают количество неизбежных непродуктивных отходов. Программа обрабатывает самые простые конструкции двухскатных крыш, на практике их придется совершенствовать, монтировать различные прогоны, вертикальные и угловые стойки.

Результат во вкладке «Чертежи»

Это самая простая программа для расчетов стропильной системы. Профессиональные архитекторы для работы пользуются усовершенствованными, они имеют намного больше возможностей и функций, учитывают все исходные данные, обладают расширенным справочным отделом с указанием строительных стандартов и отраслевых нормативных актов.

Выводы

Не стоит спешить с расчетами, если у вас нет никаких практических навыков, то результаты программ можно использовать как рекомендации. Очень полезно ознакомиться с параметрами кровельных систем уже построенных зданий. Выберите для себя походящий стиль и попроситесь к владельцу на экскурсию.

Конструкцию стропил можно посмотреть в уже отстроенном здании

Если у него есть мансардное помещение и стропильная система не видна, то можно получить практическую консультацию у опытных строителей.

Крыша – очень сложный и ответственный архитектурный элемент любого строения, не нужно с ним экспериментировать. Ошибки могут становиться причиной появления очень неприятных ситуаций, для их ликвидации потребуется много усилий, времени и финансовых средств. Намного выгоднее со всех точек зрения обратиться за помощью к профессионалам, чем самостоятельно заниматься такими сложными расчетами.

Контакты

Как рассчитать высоту конька двухскатной крыши

Процесс подбора наилучших параметров двухскатной крыши — это всегда поиск компромисса между желаемой формой каркаса, стремлением получить красивую высокую конструкцию и требованиями по обеспечению прочности и устойчивости кровли. Кроме того,размеры двухскатной крыши придется увязывать с погодными «фокусами» местного климата и собственными финансовыми возможностями.

От чего зависит высота конька двухскатной крыши

Чтобы получить долговечную и красивую конструкцию, прежде всего,необходимо выбрать оптимальный угол наклона двухскатной крыши. Это базовый параметр, его нужно подобрать, исходя из следующих критериев:

  • Прочности стропильной системы, чем выше угол, тем меньше нагрузка на каркас от снега, быстрее и эффективнее удаляются осадки;
  • Наличие сильных ветров, правильно подобранный угол помогает снизить давление на скат кровли;
  • Высота и размеры чердачного пространства. Чем больше объем воздушной подушки чердака, тем теплее получится двухскатная крыша. Если правильно рассчитать и спланировать высоту коньковой балки, чердак вполне можно превратить в дополнительную жилую комнату.

Важно! Кроме перечисленных условий, необходимо учитывать вес конструкции, чем длиннее стропила и свесы двухскатной крыши, тем больше ее вес, нагружающий стены дома, и выше стоимость постройки.

На какой угол для двухскатной крыши приходится оптимальная высота конька

В отличие от процесса проектирования, при непосредственном строительстве достаточно сложно работать с угловыми величинами. Чтобы непосредственно определить и точно выставить угол наклона ската, потребуется точная измерительная техника. Вместо угла наклона стропильных балок проще использовать линейные величины, например, длину стропил, размер пролета или высоту конька. Искомый угол наклона в таком случае легко рассчитать по тригонометрическим формулам, измерив высоту конька и расстояние между опорами стропил на мауэрлате.

Климатические и технологические ограничения на высоту конька двухскатной крыши

Для местности, где главным фактором является открытое пространство, соответственно, сильные ветровые нагрузки, высоту конька чаще всего рассчитывают, исходя из рекомендаций производителя кровельного материала.

В таких условиях основным фактором, определяющим устойчивость двухскатной крыши, является ветровая нагрузка. Дождевая вода и мокрый снег не представляют особой угрозы из-за сметающего эффекта горизонтальных воздушных потоков, поэтому в увеличении угла наклона кровельной конструкции нет необходимости. Мало того, при значительной высоте конька резко увеличивается парусность двухскатной крыши и давление на стены здания.

Уменьшать высоту коньковой балки до минимума специалисты не рекомендуют. Во-первых, это значительно снижает теплоизоляционные качества двухскатной крыши и уменьшает объем полезного пространства на чердаке.

Во-вторых, крышу с уменьшенной высотой конька воздушные потоки уже не придавливают к коробке здания, а стремятся опрокинуть или оторвать от опорной поверхности. Такая ситуация значительно хуже ситуации с парусностью, так как двухскатная кровля не рассчитана на избыточное внутреннее давление. В третьих, отдельные виды кровельного материала нельзя укладывать на скатах кровли с предельно малой высотой конька. Если возникает такая ситуация, то лучше обратиться за консультацией к специалистам по конкретному виду кровельного материала, которые помогут рассчитать запас прочности и способ укладки.

Если на местности фиксируется большое количество осадков в виде мокрого снега, высоту подъема конька двухскатной крыши и, соответственно, крутизну скатов рассчитывают по следующей схеме:

  1. Определяется максимальное количество мокрого снега, выпадавшего в данной местности в течение последних десятков лет;
  2. Исходя из будущих размеров коробки дома и финансовых возможностей, определяют максимальный размер стропил и несущую способность каркаса кровли при установленной толщине снежного покрова. Количество стропил, высота подъема и шаг рассчитываются на основании методики, изложенной в СНиП 2.01.85 «Нагрузки и воздействия»;
  3. Если размер бруса под стропила получается непомерно большим, необходимо увеличивать высоту конька, но так, чтобы угол наклона двухскатной крыши не превысил оптимальные значения для выбранного кровельного материала.

При расчете нагрузки на стропила принимают, что при высоте конька, обеспечивающей угол наклона более 60о, вес снежной массы на поверхности двухскатной крыши можно не учитывать. При соотношении высоты конька над горизонтом мауэрлата к расстоянию между нижними опорами стропил меньше, чем ¼, давление снега на кровлю учитывается в полном объеме. В промежуточном положении при увеличении угла наклона двухскатной крыши от 20о до 60о поправочный уменьшающий коэффициент меняется монотонно от 0,7 до 0,1.

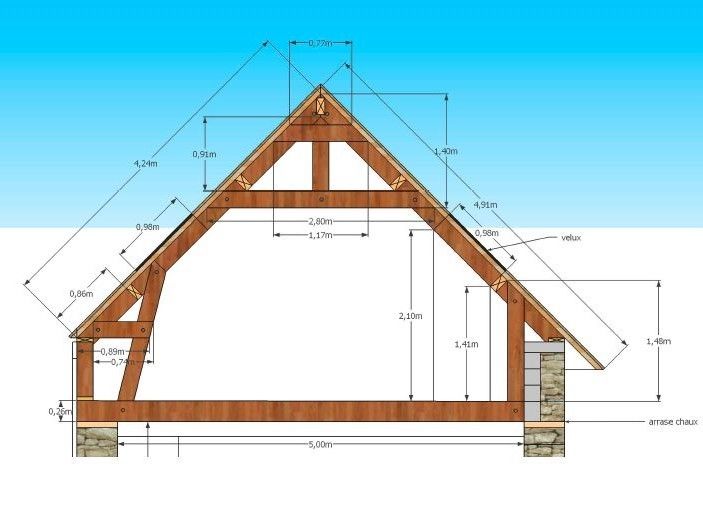

Оптимальная высота конька двухскатной крыши

Зачастую решение об увеличении высоты конька принимается не для снижения нагрузки на кровлю, а для увеличения полезного пространства чердачного помещения. Польза от такой модификации, на первый взгляд, очевидна. Можно увеличить объем полезного пространства и обустроить, например, мансарду и даже балкон. Оценить изменения формы и размеров подкрышного пространства относительно просто по приведенной на рисунке диаграмме.

Прежде чем принимать решение, попробуйте рассчитать геометрию последствий увеличения высоты конька. Рассмотрим в качестве примера изменение характеристик высоты и размеров двухскатной крыши для самого небольшого здания размером 6х4м и высотой стен 2,5м. Эскиз конструкции крыши приведен на рисунке.

При оптимальной высоте конька над плитой перекрытия в 2 м длина стропильной балки составит 2,9 м. При этом полезное пространство под двухскатной крышей составит всего 4х1,8х0,5 м. Этого достаточно для вентиляции и проведения работ по утеплению кровли. Ширина используемого полезного пространства при желании может быть увеличена до 1,5 м. На этой площади можно организовать спальню или комнату отдыха, для чего, собственно, и используется мансарда.

Угол наклона в 45о при высоте конька в 2 м обеспечивает оптимальную прочность конструкции, если правильно подобрать материал и рассчитать расход балки на постройку стропил, то можно получить очень умеренную стоимость стропильной системы, прежде всего, за счет отсутствия подкосов и распорок.

Можно попытаться увеличить ширину комфортной зоны мансарды с 0,5 м до 1,5 м. В этом случае высота конька и угол наклона двухскатной крыши увеличится до 3,6 м и 60о соответственно. Доступное к использованию пространство увеличилось с 1,5 м до 2,5 м, зона комфорта, или площадь, в пределах которой можно ходить, не нагибаясь, составляет 1,5 м, что вполне соответствует средним параметрам мансарды для дачного дома.

Длина стропил увеличилась с 2,9 м до 4,2 м. Предполагается увеличение стоимости бруса для каркаса двухскатной крыши на 30% за счет необходимости установки дополнительных силовых элементов – ригелей и подкосов. Если правильно рассчитать нагрузки и способ крепления, конструкция будет такой же прочной, как и в предыдущем варианте.

Если подробно рассчитать общую стоимость двухскатной крыши с высотой конька в 3,6 м, можно увидеть увеличение стоимости строительства на 45-50%. Большая часть увеличения затрат приходится на кровельные материалы.

Альтернативный вариант

Большинство специалистов рекомендует для обустройства мансарды ломаную конструкцию кровли. Условная схема такой конструкции приведена рисунке. Чем двухскатная крыша с высоким коньком лучше или хуже ломаной схемы.

Даже беглое сравнение двух вариантов, без попыток рассчитать точные характеристики, позволяет сделать определенные выводы.

Размер полезной площади мансарды в ломаном варианте крыши больше, чем у двухскатной схемы с увеличенной высотой конька на 15%, количество бруса и кровельных материалов затрачено больше на 19% и 7% соответственно. Стоимость работ у ломаной схемы на 30-33% выше. Двухскатная конструкция кровли получается выше на 0.8 м, но при этом центр тяжести каркаса находится ниже центра давления, что позволяет ей быть устойчивее при сильном ветре, несмотря на то, что угол наклона стропил в 60о выше, чем угол верхнего ряда ломаной кровли.

Кроме того, большие воздушные «мешки» над потолком и в боковых стенах мансарды двухскатного варианта хорошо утепляют и звукоизолируют помещение. Для длительного пребывания в помещении мансарды больше подойдет ломаная схема из-за увеличенного комфорта. Тогда как для дачного домика или бани вполне реально использовать конструкцию классической двухскатной крыши с увеличенной высотой коньковой балки.

Приведенное сравнение справедливо только для малоразмерных двухскатных и ломаных схем. По мере увеличения размеров дома двускатный вариант крыши с увеличенной высотой коньковой балки становится значительно дороже, чем стоимость аналогичной по размерам ломаной схемы.

Заключение

Надо отметить, что расчет потребной высоты конька в огромной степени зависит от типа кровельного материала. На скате с углом наклона в 60о прекрасно укладывается подавляющее большинство кровельных материалов, от черепицы до ондулина. Из-за того, что скат крыши представляет собой единую плоскость, уложенная кровля обладает значительно более высокой стойкостью к любым формам осадков. Ломаные конструкции зачастую страдают протеканиями дождевой воды при сильном дожде с ветром именно на линии излома.

Высота конька двухскатной крыши дома 8х8

Высота крыши по соотношению к ширине дома и как рассчитать высоту конька для различных типов кровли

Ни один дом невозможно представить без крыши. Такая конструкция необходима, ведь благодаря ей обеспечивается защита всего здания от воздействия окружающей среды, а также правильное устройство крыши дает возможность соорудить чердак или мансарду.

Крыша подвергается воздействию различного рада атмосферных явлений. Если неверно подобрать угол наклона ската, а, соответственно и высоту, то есть риск, что порывистый ветер или обильное выпадение осадков смогут нарушить целостность конструкции. В лучшем случае придется проводить небольшой ремонт, в худшем – сооружать конструкцию заново.

В этой статье вы узнаете как рассчитать высоту крыши для дома и не сделать ошибку в расчетах.

Зачем определять высоту

При проектировании строительства какого-либо объекта нельзя пренебрегать ни одним параметром, в том числе и значением высоты крыши. Следующий ряд аргументов подтвердит значимость правильного определения такого параметра:

  1. Длительность срока эксплуатации и надежность. Самая важная характеристика, которая интересует каждого владельца дома. Оптимально подобранная высота крова позволит конструкции быть устойчивой к имеющимся нагрузкам, оказываемым материалами кровельного покрытия и иных сооружений, сезонной нагрузке, такой как масса снега.
  2. Эстетика внешнего вида. Немаловажно при строительстве дома позаботиться о его внешнем виде. Неправильные параметры, применяемые в проектировке, не смогут позволить дому выглядеть завершено и эстетично.
  3. Удобство. За счет высоты крыши можно соорудить в доме чердачное помещение и приспособить его для жизни или склада, что обеспечивает определенные удобства и увеличивает жилое пространство дома.

Верхняя точка крыши называется коньком. Иначе говоря, это место соединения наклонных плоскостей крыши, расположенное в горизонтальной плоскости.

Если высота уровня кровли высчитана неправильно и имеет значение ниже необходимого или выше, то это сулит не только дисбалансом в архитектуре, но и проблемами в течение срока пользования. Параметр высоты должен соответствовать технологическим процессам.

От чего зависит

Очень важным параметром, от которого придется отталкиваться в расчетах и от которого зависит надежность конструкции, является угол наклона.

Существует ряд факторов, от которых зависит этот параметр, как и значение высоты конструкции.

Атмосферные явления

К такому фактору необходимо подстраиваться, ведь противостоять таким явлениям бессмысленно.

Из атмосферных факторов, которые влияют на кровлю, имеются следующие:

  1. Ветер. Угол ската выбирается в зависимости от погодных условий, которые присущи зоне, в которой располагается дом. Если в основном в регионе преобладают порывистые ветра, то угол выбирается не больше 10-20 градусов. В остальных случаях ветер не влияет на угол ската крыши.
  2. Осадки. Регион, в котором наблюдается обильное выпадение осадков, угол ската рекомендуется выбирать больше 45 градусов. Такая конструкция крыши позволяет быстро осадкам стекать.
  3. Масса снега. Аналогично предыдущему фактору, выбор высоты зависит от обильности выпасаемых снежных осадков в зимний период. Угол ската желательно выбирать в 45 градусов и больше, если снег в регионе выпадает часто и в больших количествах.

Необходимость создания чердака

Без чердака обычно возводят постройки нежилого типа и достаточно легкие, например, гаражи и сараи. Для жилого дома всегда необходимо предусмотреть наличие чердачного помещения. Использовать его или нет – это уже личное дело каждого.

Необходимость сооружать чердачное помещение – фактор, который влияет на значение высоты крыши исходя из комфорта передвижения по будущему помещению. А именно, есть необходимость передвигаться по чердаку и эксплуатировать его как жилое или складское помещение.

Если же помещение предусматривается нежилое, то существует ряд правил и для такой конструкции:

  • в расчет высоты крыши берутся противопожарные требования к дому;
  • размер помещения не должен быть помехой техническому обслуживанию;
  • обязательно наличие сквозного прохода, высотой 1,6 м и длиной 1,2 м.

Тип кровли

Существуют особые правила, отталкиваясь от которых определяют параметр высоты крыши относительно материала для ее покрытия:

  1. Если в кровельном материале много штучных элементов, то угол наклона выбирается как можно больше.
  2. Если крыша выбрана низкой, то стыки в кровельном материале должны быть сведены к минимуму.
  3. Для материала большой массы избирается максимально большой угол для того, чтобы общий вес материала равномерно распределялся по поверхности.

Высота крыши по отношению к ширине дома

С такого ракурса определение высоты крыши определяется на основании теоремы Пифагора. Для этого поперечное сечение конструкции представляется как равносторонний треугольник.

Параметр, которые необходимы для расчетов – это угол наклона крыши. Высота конструкции – это катет прямоугольного треугольника.

Расчет проводят следующим образом:

  1. Необходимо определить тангенс выбранного значения для угла ската.
  2. Зная ширину дома, одну сторону, прилегающую к углу, можно вычислить, поделив значение на 2.
  3. Далее имеющиеся значения нужно подставить под известную формулу a = b * tg a.
  4. По такому принципу и можно понять зависимость высоты конька от ширины дома. Чем больше ширина дома, тем больше будет угол ската.

Соотношение ширины дома к высоте конька

Высота конька двухскатной крыши

Как рассчитать высоту конька двухскатной крыши и не наделать ошибок? Выше указан самый простой способ определить высоту крыши для двускатной ее разновидности. Используется для этого математическая формула. Но существует еще один способ расчета – графический. Изначально делается чертеж на бумаге, после чего измеряются полученные величины.

Принцип такого метода – перенести в точном пропорциональном соотношении в меньшем масштабе реальные параметры конструкции крыши.

Несмотря на то, что способ считают не таким точным, как математический, многим он удобен и также позволяет узнать необходимые результаты.

Алгоритм действий такой:

  1. Чертится равнобедренный треугольник и проводится меридиану – это и будет высота конька.
  2. Чертить треугольник необходимо, отталкиваясь от выбранного ранее угла наклона в зависимости от индивидуальных параметров дома и его месторасположения.
  3. Для того чтобы начертить точно угол наклона крыши, следует воспользоваться транспортиром.
  4. После того, как треугольник будет начерчен, проводиться измерение получившейся меридианы, т.е. высоты конька.

Такой способ особенно удобен для тех, кто собирается оборудовать чердак под помещение жилого типа. В этой ситуации есть возможность наглядно определить и обозначить все необходимые параметры.

Высота двухскатной крыши

Расчет высоты крыши четырехскатного типа

Несмотря на то, что четырехскатная разновидность крыши намного сложнее по конструкции, в расчетах можно воспользоваться параметрами и формулами по принципу расчета высоты двухскатной разновидности.

У четырехскатной крыши имеются две разновидности:

  1. Шатровая. В такой конструкции все скаты крыши имеют одинаковые значения длины, площади и идентичны по форме. Такая разновидность используется в регионах с сильными ветрами. Она способна выдерживать сильные порывистые ветры и высокую степень нагрузки.
  2. Вальмовая. Скаты представлены двумя треугольниками и трапециями. Такая разновидность требует значительных затрат на материалы для ее сооружения, однако – это идеальный вариант для устройства мансардного этажа. Однако, такая конструкция не подойдет для регионов, где в основанном сильные порывисты ветры. В таких условиях конструкция нуждается в дополнительном укреплении.

Для крыши четырехскатной разновидности подойдет способ, по которому рассчитывают значение высоты двухскатной крыши:

  1. В конструкции можно найти прямоугольный треугольник.
  2. В найденной фигуре обозначить гипотенузу, которой будут стропила, второй стороной – ширина дома, разделенная на 2.
  3. Отталкиваясь от параметра угла наклона( tg угла), вычисляется третья сторона фигуры, которая и представляет высоту.

Высота вальмовой крыши

Полезное видео

Как определить высоту и угол крыши вы можете узнать из видео урока:

Заключение

Определять высоту самостоятельно для будущего дома – занятие хоть и простое, но ответственное. Учитывая, что это достаточно важный параметр, от которого зависит надежность всей конструкции, то лучше доверить такую работу специалистам. Особенно, если есть сомнения в определении угла наклона ската. Специальные программы для проектирования также помогут в этом вопросе.

Как рассчитать высоту конька для двухскатной крыши

Процесс подбора наилучших параметров двухскатной крыши — это всегда поиск компромисса между желаемой формой каркаса, стремлением получить красивую высокую конструкцию и требованиями по обеспечению прочности и устойчивости кровли. Кроме того,размеры двухскатной крыши придется увязывать с погодными «фокусами» местного климата и собственными финансовыми возможностями.

От чего зависит высота конька двухскатной крыши

Чтобы получить долговечную и красивую конструкцию, прежде всего,необходимо выбрать оптимальный угол наклона двухскатной крыши. Это базовый параметр, его нужно подобрать, исходя из следующих критериев:

  • Прочности стропильной системы, чем выше угол, тем меньше нагрузка на каркас от снега, быстрее и эффективнее удаляются осадки;
  • Наличие сильных ветров, правильно подобранный угол помогает снизить давление на скат кровли;
  • Высота и размеры чердачного пространства. Чем больше объем воздушной подушки чердака, тем теплее получится двухскатная крыша. Если правильно рассчитать и спланировать высоту коньковой балки, чердак вполне можно превратить в дополнительную жилую комнату.

На какой угол для двухскатной крыши приходится оптимальная высота конька

В отличие от процесса проектирования, при непосредственном строительстве достаточно сложно работать с угловыми величинами. Чтобы непосредственно определить и точно выставить угол наклона ската, потребуется точная измерительная техника. Вместо угла наклона стропильных балок проще использовать линейные величины, например, длину стропил, размер пролета или высоту конька. Искомый угол наклона в таком случае легко рассчитать по тригонометрическим формулам, измерив высоту конька и расстояние между опорами стропил на мауэрлате.

Климатические и технологические ограничения на высоту конька двухскатной крыши

Для местности, где главным фактором является открытое пространство, соответственно, сильные ветровые нагрузки, высоту конька чаще всего рассчитывают, исходя из рекомендаций производителя кровельного материала.

В таких условиях основным фактором, определяющим устойчивость двухскатной крыши, является ветровая нагрузка. Дождевая вода и мокрый снег не представляют особой угрозы из-за сметающего эффекта горизонтальных воздушных потоков, поэтому в увеличении угла наклона кровельной конструкции нет необходимости. Мало того, при значительной высоте конька резко увеличивается парусность двухскатной крыши и давление на стены здания.

Уменьшать высоту коньковой балки до минимума специалисты не рекомендуют. Во-первых, это значительно снижает теплоизоляционные качества двухскатной крыши и уменьшает объем полезного пространства на чердаке.

Во-вторых, крышу с уменьшенной высотой конька воздушные потоки уже не придавливают к коробке здания, а стремятся опрокинуть или оторвать от опорной поверхности. Такая ситуация значительно хуже ситуации с парусностью, так как двухскатная кровля не рассчитана на избыточное внутреннее давление. В третьих, отдельные виды кровельного материала нельзя укладывать на скатах кровли с предельно малой высотой конька. Если возникает такая ситуация, то лучше обратиться за консультацией к специалистам по конкретному виду кровельного материала, которые помогут рассчитать запас прочности и способ укладки.

Если на местности фиксируется большое количество осадков в виде мокрого снега, высоту подъема конька двухскатной крыши и, соответственно, крутизну скатов рассчитывают по следующей схеме:

  1. Определяется максимальное количество мокрого снега, выпадавшего в данной местности в течение последних десятков лет;
  2. Исходя из будущих размеров коробки дома и финансовых возможностей, определяют максимальный размер стропил и несущую способность каркаса кровли при установленной толщине снежного покрова. Количество стропил, высота подъема и шаг рассчитываются на основании методики, изложенной в СНиП 2.01.85 «Нагрузки и воздействия» ;
  3. Если размер бруса под стропила получается непомерно большим, необходимо увеличивать высоту конька, но так, чтобы угол наклона двухскатной крыши не превысил оптимальные значения для выбранного кровельного материала.

При расчете нагрузки на стропила принимают, что при высоте конька, обеспечивающей угол наклона более 60 о , вес снежной массы на поверхности двухскатной крыши можно не учитывать. При соотношении высоты конька над горизонтом мауэрлата к расстоянию между нижними опорами стропил меньше, чем ¼, давление снега на кровлю учитывается в полном объеме. В промежуточном положении при увеличении угла наклона двухскатной крыши от 20 о до 60 о поправочный уменьшающий коэффициент меняется монотонно от 0,7 до 0,1.

Оптимальная высота конька двухскатной крыши

Зачастую решение об увеличении высоты конька принимается не для снижения нагрузки на кровлю, а для увеличения полезного пространства чердачного помещения. Польза от такой модификации, на первый взгляд, очевидна. Можно увеличить объем полезного пространства и обустроить, например, мансарду и даже балкон. Оценить изменения формы и размеров подкрышного пространства относительно просто по приведенной на рисунке диаграмме.

Прежде чем принимать решение, попробуйте рассчитать геометрию последствий увеличения высоты конька. Рассмотрим в качестве примера изменение характеристик высоты и размеров двухскатной крыши для самого небольшого здания размером 6х4м и высотой стен 2,5м. Эскиз конструкции крыши приведен на рисунке.

При оптимальной высоте конька над плитой перекрытия в 2 м длина стропильной балки составит 2,9 м. При этом полезное пространство под двухскатной крышей составит всего 4х1,8х0,5 м . Этого достаточно для вентиляции и проведения работ по утеплению кровли. Ширина используемого полезного пространства при желании может быть увеличена до 1,5 м. На этой площади можно организовать спальню или комнату отдыха, для чего, собственно, и используется мансарда.

Угол наклона в 45 о при высоте конька в 2 м обеспечивает оптимальную прочность конструкции, если правильно подобрать материал и рассчитать расход балки на постройку стропил, то можно получить очень умеренную стоимость стропильной системы, прежде всего, за счет отсутствия подкосов и распорок.

Можно попытаться увеличить ширину комфортной зоны мансарды с 0,5 м до 1,5 м. В этом случае высота конька и угол наклона двухскатной крыши увеличится до 3,6 м и 60 о соответственно. Доступное к использованию пространство увеличилось с 1,5 м до 2,5 м, зона комфорта, или площадь, в пределах которой можно ходить, не нагибаясь, составляет 1,5 м, что вполне соответствует средним параметрам мансарды для дачного дома.

Длина стропил увеличилась с 2,9 м до 4,2 м. Предполагается увеличение стоимости бруса для каркаса двухскатной крыши на 30% за счет необходимости установки дополнительных силовых элементов – ригелей и подкосов. Если правильно рассчитать нагрузки и способ крепления, конструкция будет такой же прочной, как и в предыдущем варианте.

Если подробно рассчитать общую стоимость двухскатной крыши с высотой конька в 3,6 м, можно увидеть увеличение стоимости строительства на 45-50%. Большая часть увеличения затрат приходится на кровельные материалы.

Альтернативный вариант

Большинство специалистов рекомендует для обустройства мансарды ломаную конструкцию кровли. Условная схема такой конструкции приведена рисунке. Чем двухскатная крыша с высоким коньком лучше или хуже ломаной схемы.

Даже беглое сравнение двух вариантов, без попыток рассчитать точные характеристики, позволяет сделать определенные выводы.

Размер полезной площади мансарды в ломаном варианте крыши больше, чем у двухскатной схемы с увеличенной высотой конька на 15%, количество бруса и кровельных материалов затрачено больше на 19% и 7% соответственно. Стоимость работ у ломаной схемы на 30-33% выше. Двухскатная конструкция кровли получается выше на 0.8 м, но при этом центр тяжести каркаса находится ниже центра давления, что позволяет ей быть устойчивее при сильном ветре, несмотря на то, что угол наклона стропил в 60 о выше, чем угол верхнего ряда ломаной кровли.

Кроме того, большие воздушные «мешки» над потолком и в боковых стенах мансарды двухскатного варианта хорошо утепляют и звукоизолируют помещение. Для длительного пребывания в помещении мансарды больше подойдет ломаная схема из-за увеличенного комфорта. Тогда как для дачного домика или бани вполне реально использовать конструкцию классической двухскатной крыши с увеличенной высотой коньковой балки.

Приведенное сравнение справедливо только для малоразмерных двухскатных и ломаных схем. По мере увеличения размеров дома двускатный вариант крыши с увеличенной высотой коньковой балки становится значительно дороже, чем стоимость аналогичной по размерам ломаной схемы.

Заключение

Надо отметить, что расчет потребной высоты конька в огромной степени зависит от типа кровельного материала. На скате с углом наклона в 60 о прекрасно укладывается подавляющее большинство кровельных материалов, от черепицы до ондулина. Из-за того, что скат крыши представляет собой единую плоскость, уложенная кровля обладает значительно более высокой стойкостью к любым формам осадков. Ломаные конструкции зачастую страдают протеканиями дождевой воды при сильном дожде с ветром именно на линии излома.

Калькулятор расчёта высоты конька стропильной системы

В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.

Калькулятор расчёта высоты конька стропильной системы

Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого. Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы. Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.

Калькулятор расчёта высоты конька стропильной системы

Пояснения по проведению расчетов.

Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.

Цены на крепления для стропил

1 – односкатная система.

2 – простая двускатная система.

3 – вальмовая система.

4 – шатровая система.

В любом из представленных случаев определяющими величинами будут являться:

  • Угол крутизны ската. Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете.
  • Ширина здания. Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.

Калькулятор позволит решить и «прямую», и «обратную» задачи:

  • По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
  • По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.

После того как будет рассчитана высота расположения конька (или конькового узла – для шатровой крыши), можно перейти к вычислению длины стропильных ног – для этого имеется специальный калькулятор.

Какую стропильную систему выбрать?

Выбор типа крыши зависит от многих критериев, от рациональности и экономичности до чисто декоративного подхода. Подробнее об устройстве различных стропильных систем: односкатной , двускатной , вальмовой , шатровой – в отдельных публикациях нашего портала.

Понравилась статья?
Сохраните, чтобы не потерять!

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

3

Игорь

Добрый день! Пожалуйста подскажите,- какой вид пароизоляции (тип A,B,C,D) я должен приобрести,или быть может это будет просто полиэтиленовая плёнка для изоляции пришиваемых досок (в моём случае6 30_ка) к верхним балкам перекрытия в бане.И как правильно изоляция стелится под балки,потом доски,или на доски снизу изнутри бани,никак не могу разобраться,нет точных определений,кто что твердит.И какой стороной крепиться изоляция?Пожалуйста ответьте более точно,у нас стропильная система уже сделана и ребята хотят подшивать доску,но никто точно не знает на доски,под доска на брус,под брус и.т.д Спасибо.

Евгений Афанасьев

Игорь, здравствуйте!
Как следует из вашего вопроса — вы работаете над баней?. В таком случае вам не подойдут указанные типы пароизоляций (тип A,B,C,D), а необходим фольгированный материал с индексом F. Если речь идет об Изоспане, то это FB — на основе крафт-бумаги, FD или FS — на основе полипропиленовой пленки. А вот FX на базе вспененного полиэтилена подойдет для предбанника или моечной, а для парной — уже нет, так как невысока верхняя граница его термостойкости.
Материал — всегда фольгой в сторону помещения.
Теперь — о его месте. Смотря чем вы можете пожертвовать. Пароизоляция должна защитить деревянные детали конструкции от переувлажнения со всеми вытекающими последствиями. Понятно, что балки перекрытия защищать надо то есть слой изоляции — однозначно под ними.
Доска 30-ка нашивается прямо на балки, так? Безусловно, «жертвовать» такой толстой доской — вроде бы жалко, то есть пароизоляция должна разместиться ниже ее.
Но и оставлять фольгированный потолок в бане — не хочется, то есть можно закрыть пароизоляцию затем слоем вагонки или тонкой доски. Вот этот, самый нижний, слой уже не будет иметь полноценной защиты от пара, то есть и будет выступать в роли «жертвы», которую не жалко будет поменять через несколько лет активного пользования баней.

Расчет оптимальной высоты конька двускатной крыши — пропорции

Одним из основных элементов строения является крыша. От ее качества и правильно выбранной формы зависят жизнеспособность дома и покой его жильцов.

Любая скатная крыша состоит из нескольких основных элементов. К ним относятся:

Предварительный расчет при проектировании дома должен помочь определить необходимое количество материалов для его строительства. Исходя их этого составляется бюджет (смета) расходов. Рассчитать стоимость крыши невозможно без определения ее формы и высоты.

Виды крыш

В современном строительстве распространены практически все существующие в архитектуре формы крыш. Широко распространены односкатные и двухскатные, а также четырехскатные (вальмовые) виды.

Кроме них встречаются и шатровые кровли, и куполообразные, и ломаные (мансардные) и сложные многоскатные.

Среди получивших наибольшее распространение чаще всего встречаются крыши двухскатные, представляющие собой несложную конструкцию, состоящую из двух наклонных скатов и двух фронтонов – вертикальных стен треугольной формы.

Крыши двускатной конструкции обычно монтируют на гараж, садовую беседку. Оригинально смотрится и двухскатная крыша с мансардой.

Стропильная система таких кровель состоит из спаренных расположенных под углом к горизонтальной линии деталей. Обеспечивает их устойчивость дощатая или сплошная обрешетка.

Верхняя часть двускатных крыш, место стыка стропильных ног получило название конька. Это самая верхняя часть всего здания на которую многие владельцы частных домов устанавливают декоративный флюгер.

Для определения площади крыши и расчета количества досок для обрешетки, кровельного материала и длины самих лаг необходимо научиться рассчитывать высоту конька.

Быстро и точно произвести расчёт двухскатной крыши, в том числе определить высоту конька можно и с помощью онлайн-калькулятора в сети интернет.

Параметры, влияющие на высоту крыши

Крыша – верхняя часть здания, поэтому она воспринимает все нагрузки, приходящиеся на него. В зимний период – это скопление снега на кровле, в течение года – ветровое воздействие, которое тем больше, чем больше площадь скатов и чем круче они расположены относительно горизонтали.

При проектировании можно немного снизить влияние погодных факторов. Так, при использовании гладких кровельных материалов, таких как профлист или металлочерепица, можно значительно снизить количество снега, который будет скапливаться. При достаточном угле наклона он будет соскальзывать вниз, не увеличивая значительно нагрузку на стропильную систему и обрешетку.

Для снижения ветровой нагрузки желательно изготавливать крыши с меньшим уклоном. Но это чревато образованием больших сугробов, которые при таянии снега могут привести к обрушению кровли. Следовательно, необходимо найти «золотую середину» между увеличением и уменьшением угла наклона кровли.

Также Вам может быть полезна статья про ондулин.

Определяем высоту конька

Способ первый – математический

Для расчета высоты конька двухскатной крыши необходимо представить её конструкцию в поперечном разрезе. Она будет представлять собой равнобедренный треугольник. Следовательно, высота конька будет являться высотой этого треугольника.

Построив высоту (перпендикуляр к основанию треугольника) получим два прямоугольных треугольника, в которых один из катетов и будет определять необходимый нам параметр. Второй катет может быть определен делением на 2 общей ширины дома.

Для соблюдения оптимальных условий эксплуатации дома в условиях большого количества осадков и достаточно сильных ветров угол уклона скатов крыш берут в диапазоне 20о — 45о. Рассчитать высоту конька двухскатной крыши, исходя из указанных параметров, поможет теорема Пифагора и таблица Брадиса.

По известной всем со школьных лет теореме длина одного катета (высота конька) будет определяться как произведения второго катета (половина ширины дома) на тангенс угла, противолежащего искомому катету (угол уклона кровли).

Приведем величину тангенса углов от 20о до 45о с шагом 5о.

№ п/пвеличина углатангенс угла
1200,364
2250,466
3300,577
4350,7
5400,839
6451

Для примера рассчитаем высоту конька для стандартного деревянного дома 6х8 метров, расположенного в средней полосе нашей страны, с углом уклона крыши в 40о. В соответствии с приведенной выше формулой, имеющийся в нашем распоряжении катет будет иметь длину 3 метра (6:2=3).

Тангенс угла 40о определим по таблице. Он равен 0, 839. Умножаем известные нам числа и получаем:

Таким образом, при указанных параметрах высота конька от дома будет составлять 2,517 метров.

Способ второй – графический

Менее точно без использования математических формул и таблиц можно определить высоту конька, выполнив изображение разреза крыши в небольшом масштабе. Для этого начертите равнобедренный треугольник и проведите медиану, которая будет одновременно высотой.

Угол при основании треугольника необходимо точно начертить, используя транспортир. При поправках на точность математических инструментов можно получить приближенное значение искомых величин.

Таким образом рассчитывается высота конька двускатной крыши. При планировании использовать чердачное помещение необходимо определить оптимальные параметры внутреннего пространства для свободного перемещения жильцов и гостей дома.

Смотрите видео о строительстве конька для двускатной крыши и установки стропил:

Высота конька двухскатной крыши дома 6х6

Устройство вентиляции

До устройства самого конька его надо обеспечить звуко-, тепло-, гидроизоляцией и качественной вентиляцией. Говоря по существу, предназначением конька и является хорошая вентиляция кровельной конструкции и подкровельного пространства.

Грамотное устройство системы вентиляции включает в себя осуществление следующих действий:

  1. После завершения устройства стропильной системы на стропильные ноги в поперечном направлении укладывается гидроизоляционная мембрана. Швы проклеиваются при помощи соединительной ленты, при этом сохраняется 15-сантиметровый напуск.
  2. Вдоль стропильных бревен набивают контробрешетку и обрешетку.
  3. Осуществляют обшивку кровли требуемым способом.

Одним словом, качественная вентиляция непосредственно зависит от гидроизоляции, задерживающей влагу и препятствующей ее проникновению в слой теплоизоляционного материала и деревянные детали перекрытий.

Для хорошей вентиляции имеет значение также создаваемое обрешеткой расстояние: благодаря беспрепятственному движению воздушной массы проникающая внутрь влага быстро высыхает.

Вентиляционное отверстие устраивается и в самом коньке. Под ним слой гидроизоляционного покрытия расположен внахлест.

Благодаря наличию отверстия воздух проникает внутрь и способствует выветриванию излишков влаги и пара.

При невозможности устройства вентиляционного зазора в чердачном помещении создаются торцевые окна, также помогающие предотвращать сырость.

Дополнительно защитить кровлю и стены от воздействия влаги и воды можно с помощью карнизов с большим свесом.

При недостаточной длине стропил монтируется кобылка крыши – доска или брус для удлинения стропильной ноги с целью создания свеса.

Основными плюсами применения кобылки являются:

  • возможность использования при строительстве древесного материала меньшей длины;
  • создание более легкой стропильной системы;
  • упрощенность работы с короткими кобылками по сравнению со стропильными брусами значительной длины;
  • возможность их замены при ремонте без демонтажа всей кровельной конструкции;
  • кобылки могут стать элементом декора, улучшающим экстерьер здания.

ВЫВОДЫ:

  • Коньком называется верхнее горизонтальное ребро на стыке кровельных скатов.
  • Этот элемент обеспечивает вентиляцию кровельной конструкции и подкровельного пространства.
  • Основным назначением конька является соединение скатов, а основной функцией – предотвращение скопления влаги.
  • Есть шесть основных форм конька, каждая из которых предназначена для определенного типа кровли.
  • Конек выполняется из того же материала, что и кровельное покрытие.
  • Использование дополнительных элементов повышает функциональность конька.
  • До начала работ необходимо произвести расчет высоты конька.
  • Высота конька зависит от угла уклона скатов и используемого кровельного материала.
  • Важными моментами при монтаже конька являются наличие боковой легкой черепицы, укладка слоя гидро- и теплоизоляции, устройство вентиляционных отсеков.
  • Для дополнительной защиты кровли и стен от влаги можно устраивать карнизы с большим свесом.

Простая геометрия расчёт параметров крыши

Но Вы уже поняли, что нарушение этого общего правила возможно, если Вы выражаете таким образом свою основную идею.

Если Вы оформляете картины, подбираете мебель для комнаты, хотите скомбинировать разные виды обоев на стене в гостиной или плитку в ванной – во всех этих случаях знание принципа Золотого Сечения сильно облегчает жизнь дизайнеру.

* Но это правило имеет более широкое применение, чем просто создание интерьерных или архитектурных композиций. Согласно этому правилу строиться любое художественное произведение, будь то книга, лекция, кино или музыкальное произведение. Если Вы хотите, чтобы сюжет произведения был интересный и захватывающий, необходимо строить его таким образом, чтобы развитие темы происходило постепенно и поступательно, с постоянным нарастанием остроты. Кульминация, высшая точка сюжета, должны происходить на второй трети от начала сюжета (0,618 от всего сюжета). Затем выстраивается плавное постепенное ослабление остроты, объяснение всего происходящего. Если окончание оборвать резко, близко к точке кульминации, может возникнуть ощущение скомканности сюжета, недосказанности. Если конец затянуть – возникнет ощущение растянутости и скуки.

Правило «золотого сечения» используется и как этический принцип. Его смысл в том, что все должно быть в меру. Не зря рабочий день в большинстве стран длиться 8 часов, что составляет 1/3 суток (т.е. число, близкое к 0,382). Но это уже тема другого разговора.

Просмотров 8995 Комментарии 0

Опубликовано: 14 апр. г.

Проектирование индивидуальных домов по системе древнерусских саженей, используя принцип золотого сечения. Разговор идёт о проектировании частных, малоэтажных домов (срубов) собственными силами с учётом системы древнерусских саженей по золотому сечению . Материал адресован всем, кто сам себе собирается строить дом, баню или другое сооружение на своём участке. Речь идет о потаенных знаниях изначальной Руси, в сути которых — и святое, и прекрасное, и чудесное. И, Бог знает, что еще через нас откроется миру. Об этом беседуют основоположник новой русской механики, академик Международной академии информатизации при ООН, автор оригинальных книг «Тайны пирамиды Хефрена», «Большой сфинкс: знак беды», «Золото Древней Руси», «Неньютоновскоя механика», «Диалектика пространства», «Авиакатастрофы», «Камни падают в небо» Анатолий Фёдорович Черняев.

Комментариев пока нет!

Как рассчитать высоту крыши расчет высоты конька дома

Кровля является первым защитным барьером дома, который препятствует проникновению в жилое помещение холодного воздуха, талой или дождевой влаги. Если грамотно рассчитать, а затем правильно определить высоту конька кровли, она будет самостоятельно отводить атмосферную влагу, снеговую массу с поверхности ската, не допуская увеличения нагрузки на стропильную систему. В этой статье мы расскажем, как просто рассчитать высоту крыши дома, а также как этот параметр влияет на качества кровельной конструкции.

Определение и функции

Чтобы внешний вид крыши был гармоничным и органично дополнял архитектурный замысел дома, необходимо правильно рассчитать соотношение ширины и длины здания. Согласно строительной терминологии высотой конька называют расстояние от середины основания кровли до ее высшей точки. От этого параметра зависят следующие качества конструкции:

  1. Угол наклона скатов крыши. Чем выше конёк, тем круче должен быть уклон крыши дома. На территории средней полосы России, которая славится большим количеством зимних осадков, затяжными ливнями осенью, рекомендуется выбирать угол наклона скатов в пределах 20-50 градусов.
  2. Площадь скатов. Чем выше кровля, тем большую площадь имеют скаты, за счет чего увеличиваются расходы на кровельное покрытие, а также материал для изготовления стропильного каркаса.
  3. Несущая способность каркаса. С увеличением высоты крыши возрастает вес, а, следовательно, и нагрузка от кровельного пирога, из-за чего приходится усиливать каркас конструкции дополнительными элементами.

Важно! Существует 2 метода расчета высоты крыши: можно рассчитать этот параметр, исходя из величины желаемого уклона, или, наоборот, определиться с высотой кровли, а затем рассчитать, какой для этого нужно сделать угол наклона скатов

Факторы, влияющие на выбор

Высота крыши дома оказывает значительное влияние на технические характеристики, эксплуатационные характеристики конструкции. Если правильно рассчитать, а затем сделать проект кровли, отвечающий климатическим условиям, характеру использования сооружения, то она прослужит дольше, будет нуждаться в меньшем уходе и обслуживании. При проектировании крыши дома учитывают следующие факторы:

  • Количество осадков. Чем больше среднегодовое количество осадков в регионе строительства, тем больше выше должен быть конёк.
  • Силу и направление ветра. В ветреных регионах рекомендуется строить малоэтажные сооружения с низкой, покатой кровлей, чтобы ее не срывало от стремительных порывов воздуха.
  • Характер использования помещения. Если проект дома предусматривает устройство жилой мансарды, то высота конька должна составлять не менее 2,5 м.

Обратите внимание! Высота и уклон крыши рассчитываются до составления проекта, так как эти показатели оказывают сильное влияние на конструкцию стропильного каркаса и выбор кровельного покрытия

Порядок расчета

Выполнить расчет высоты кровли достаточно просто, даже если не иметь под рукой специальной программы-калькулятора. В основу вычислений принимается, что вертикальный срез крыши представляет собой равнобедренный треугольник, основание которого соответствует ширине фронтона. Зная геометрические формулы, мы можем найти высоту конька по формуле вычисления, справедливой для треугольника:

  1. Сначала нам необходимо измерить ширину сооружения, а затем разделить эту величину на 2.
  2. Затем нужно определить уклон ската, то есть вычислить угол между основание кровли и поверхностью ската.
  3. Следующим действием мы по таблице Брадиса или с помощью инженерного калькулятора определяем тангенс угла, образованного основание крыши и скатом.
  4. Затем мы умножаем половину ширины перекрываемого сооружения на тангенс угла между скатом и основание крыши, получая высоту конька.

Опытные мастера рекомендуют выбирать высоту конька таким образом, чтобы уклон кровли находился в пределах 25-45 градусов. При этих значениях конструкция обладает оптимальным соотношением цены и эффективностью водоотведения.

Как рассчитать высоту крыши: расчет высоты конька дома Как рассчитать высоту крыши? От чего зависит этот показатель? Методы расчета высоты конька кровли без помощи специальной программы.

Как правильно сделать двухскатную крышу и не допустить ошибок

Строительство можно разделить на следующие этапы:

  • возведение конструкции стропильной системы;
  • создание изоляционного ковра, состоящего из слоев гидро-, паро- теплоизоляции, а при необходимости также шумоизоляции;
  • укладка покрытия для кровли.

К строительству приступают, закупив весь необходимый материал, количество которого было рассчитано на основе сделанного ранее чертежа.

  • Заливка армопояса со шпильками – на стенки дома заливают пласт бетона, в который сразу с шагом в метр–полтора вмуровывают штыри с резьбой (шпильки). Шпилька должна выступать из бетона на 3 см, чтобы было возможно завинтить гайкой при окончательном креплении. Высота армопояса примерно 20-30 см.
  • Установка шпилек в последних рядах кладки – их устанавливают в 3–4 верхнем ряду. При укладке стенки штыри легко входят в межкирпичный раствор. В этом случае необходимо высчитать, чтобы с учетом высоты мауэрлата при закладке штырей остался небольшой выступ для гайки.
  • На шпильки перед установкой мауэрлата кладут один или два пласта гидроизоляции (рубероид).

Если верхний стык стропильного треугольника проводят без конька, лучше это делать встык, фиксируя по бокам с помощью креплений и болтов.

Рекомендуем
Крепление встык делают следующим образом: стропильные ноги подгоняются под требуемый угол наклона, остатки вертикально срезаются, и срезы соединяются своими вертикальными границами.

При пролетах больше 4,5 м необходим вспомогательный крепеж стропил и конькового бруса. В этом случае под конек устанавливают подпорки. Правда, они несколько усложняют конструкцию стропильной фермы и увеличивают ее вес, но при этом усиливают жесткость конструкции. К коньковому брусу стойки фиксируют с помощью особых креплений, а со стропилами – скобами.

  • Установка обрешетки и кровельного пирога. Закончив монтаж стропил, укладывают обрешетку – в зависимости от будущего кровельного материала, либо разреженную, либо сплошную. Укладку проводят с небольшим, примерно 300 мм, выпуском над фронтоном – для карниза.
  • Между установленными стропилами прокладывают теплоизолятор, пароизоляцию и гидроизоляционный пласт. Пароизоляцию укладывают на теплоизолятор с внутренней стороны стропил, а гидроизоляцию – с внешней стороны после обрешетки. Завершают строительство двухскатной крыши укладкой кровельного материала.

2019 stylekrov.ru

Как вычислить высоту конька при постройке дома

Что такое конек?

Конек – самый верхний элемент кровли здания, проходящий вдоль всей крыши. Это одна из важнейших деталей кровельной системы, он соединяет скаты и является опорой для стропил, от него зависит прочность крыши, герметичность и ветроустойчивость ее конструкции. Как правило, конек присутствует в конструкции двускатной крыши, но может использоваться и в других видах стропильных систем.

Конек выполняет еще одну важную функцию при строительстве здания – он принимает участие в теплоизоляции чердака или мансарды: если планируется утеплять крышу, то между теплоизолирующим слоем и кровлей необходимо оставить вентиляционные зазоры, чтобы контролировать микроклимат под крышей. Зимой благодаря этой вентиляции под кровлей не образуется лед, а летом мансарда или чердак не перегреваются.

Как вычислить высоту конька?

Высота конька определяется углом ската крыши, поэтому для вычислений в первую очередь необходимо знать этот параметр, который зависит от нескольких факторов. Во-первых, угол ската определяет экономичность кровельной системы – чем меньше угол, тем меньше кровельного материала уйдет на покрытие крыши, а следовательно, меньше затрат во время строительства.

Во-вторых, угол выбирается в зависимости от используемого покрытия: некоторые материалы могут устанавливаться на поверхность с определенным углом. Так, мягкая черепица благодаря своей легкости может лежать под наклоном максимум до 90 градусов, а керамическая черепица выдерживает наклон не более 60 градусов.

Кроме того, желательно учитывать и внешний вид дома: размер крыши должен соответствовать размеру, то есть высоте дома – слишком высокая острая крыша на небольшом здании выглядит нелепо, но и плоские кровли тоже не всегда хорошо смотрятся. Наиболее часто при строительстве частных домов выбирают угол ската от 35 до 45 градусов, так как более высокий угол приводит к повышенным ветровым нагрузкам, а более низкий – к сильному давлению массы снега.

Если угол ската крыши определен, то для высоты конька нужно применить знания геометрии – в таком случае этот показатель принимается за катет прямоугольного треугольника. Второй катет – это половина длины дома, а гипотенуза – размер ската. Геометрическая формула гласит, что в прямоугольном треугольнике длина одного катета равна длине второго, умноженной на тангенс угла у основания. Так как угол ската и длина второго катета (то есть длина дома) известны, а тангенс угла можно узнать в школьной таблице или найти в интернете, то быстрые расчеты на калькуляторе позволят вычислить высоту конька.

Например, нужно вычислить высоту конька в доме с двускатной крышей, проходящей вдоль длинной стены. Ширина другой стены равна 9 метрам, то есть один из катетов равен 4,5 метрам. Угол наклона выбран в 45 градусов. Тангенс такого угла равен единице. Таким образом, нужно умножить 4,5 на 1, в результате получается 4,5 метра – это высота конька.

Как вычислить высоту конька при постройке дома , Конструкция крыши &ndash, одна из самых сложных задач при постройке дома.

Функция конька

Основным назначением конька является замыкание верхних кромок кровельного покрытия и прочное соединение скатов.

Главная функция конька – обеспечение свободной циркуляции воздуха в подкровельном пространстве для удаления излишков влаги, предотвращения образования конденсата и соответственно защиты всей кровельной конструкции от гниения.

Выполнение этой функции возможно при условии корректного проведения работ по устройству конька

Надо правильно выбрать как материал, так и дополнительные комплектующие элементы: это важно для качественного проведения монтажных работ, предупреждения протечек и нормализации уровня влажности

Расчёт угла наклона, высоты и веса кровли

Перед расчётом высоты крыши надо определиться с углами наклона скатов. В этом помогут нормативные документы, в которых предъявляются требования к кровельным работам, то есть свод правил СП20.13330.2011, базирующийся на указаниях СНиП 2.01.07–85 «Нагрузки и воздействия».

Угол наклона

По правилам выбор угла наклона кровли зависит от используемого финишного материала.

Под каким углом строить кровлю, решают, ориентируясь на финишный материал

Таблица: угол наклона для крыш с разным покрытием
Рекомендуемыйугол наклона крышиФинишное покрытие
1–2°Рулонные материалы на битумной основе — не менее четырёх слоёв, с внешней гравийной посыпкой, утопленной в слой расплавленной мастики
2–3°Как в предыдущей строке, но для надёжности кровли достаточно трёх слоёв рулонного материала
3–10°Аналогичные вышеописанным рулонные материалы (не менее трёх слоёв), но без наружной защитной гравийной посыпки.
10–15°Рулонные кровельные материалы, наклеиваемые на горячую мастику не менее чем в два слоя
13–15°Черепичное глиняное покрытие
15–17°Асбестоцементные листы усиленного профиля
17–20°Кровельная листовая сталь с развальцовкой соединений
18–35°Профнастил, металлочерепица
27–44°Натуральное штучное черепичное покрытие, битумно-полимерные или сланцевые плитки
38–45°Дранка, щепа, натуральный гонт
40–60°Голландская черепица
5–90°Асбестоцементный шифер
20–90°Искусственный шифер

Высота конька

Выбрав кровельный материал и решив, каким будет наклон крыши, приступают к определению высоты конькового бруса. Для этого обращаются к геометрии, ведь крыша в разрезе выглядит как два соединённые друг с другом треугольника.

При расчёте высоты крыши используют формулу a=b · tg α, где a — высота конька, b — половина ширины здания, α – угол наклона кровли.

Для примера рассчитаем высоту кровли под наклоном в 40°, которую планируется строить на доме размером 6х9 м. С этой целью выполним следующие вычисления:

  1. Ширину дома разделим на 2 и определим длину нижнего катета прямоугольного треугольника кровли: b = 6 / 2 = 3 м.
  2. По таблице найдём, что тангенс угла в 40° равен 0,84.
  3. Вычислим высоту кровли a = 3 · 0,84 = 2,52 м.
Видео: вычисление высоты и угла наклона кровли

Вес

В вес крыши включается масса всех слоёв кровельного пирога: финишного покрытия, контробрешётки, обрешётки и изоляционных материалов.

В вес кровли включают все материалы вплоть до теплоизоляционных плит

Допустим, нам необходимо определить вес крыши, покрытой битумной черепицей и утеплённой материалом плотностью 35 кг/м³, закатанным в рулон толщиной 0,1 м, длиной 10 м и шириной 1,2 м. В этом случае требуется сделать следующее:

  1. Рассчитать вес 1 м² теплоизоляционного материала по формуле 0,1 · 1,2 · 10 · 35 / (10 · 1,2) = 3,5 кг/м².
  2. Найти все остальные данные, то есть вес 1 м² финишного покрытия, паро- и гидроизоляции и деревянного каркаса из стропил и обрешётки, в таблице (см. ниже) или на этикетке товара в магазине.
  3. Сложить все полученные значения и умножить их на площадь крыши, тем самым определив вес всей кровли.
Таблица: вес 1 м² материалов для устройства кровли
МатериалВес 1 м²
Шифер10–15 кг
Ондулин4–6 кг
Керамическая черепица35–50 кг
Цементно-песчаная черепица40–50 кг
Битумная черепица8–12 кг
Металлочерепица4–5 кг
Профнастил4–5 кг
Контробрешётка18–20 кг
Обрешётка8–12 кг
Стропильная система15–20 кг

Устройство конька

После всех необходимых расчетов производится монтаж креплений и натягивание специального монтировочного шнура для корректного расположения конькового прогона.

Вместо шнура можно использовать обычную леску (она должна иметь достаточную толщину).

Коньковый брус устанавливается в держатели и крепления. Закрепление производится при помощи гвоздей из нержавеющей или оцинкованной стали.

Обязательным моментом устройства конька является наличие облегченной боковой черепицы, которая предназначена для завершающего покрытия конькового прогона после окончания работ.

Для предупреждения проникновения влаги, пара и обеспечения нормального температурного фона в подкровельном пространстве необходимо создание гидроизоляционного и теплоизоляционного слоя.

Необходимо также позаботиться о создании вентиляционного отсека: его отсутствие приводит к образованию и накоплению конденсата, причем даже при устроенной по всем правилам гидроизоляции.

Вентиляционные короба можно изготовить самостоятельно или приобрести в специализированном магазине. Они монтируются с помощью особых креплений или клеящей смеси.

Вентиляционный короб наклеивается исключительно на сухой и чистый кровельный материал, при средней температуре воздуха.

После осуществления всех перечисленных работ приступают к монтажу конькового прогона.

Оптимальным выбором материала для его изготовления является особая коньковая черепица, одновременно служащая для декорирования кровельного конька.

Монтаж черепицы необходимо начинать с подветренной стороны для профилактики проникновения осадков и продувания стыков материала во время сильного ветра.

В первую очередь надо установить зажимы, после чего уложить на них черепицу и прибить с помощью оцинкованных гвоздей или прикрутить саморезами или шурупами.

Для сокращения ветровой нагрузки на конек и кровлю в целом необходимо в каждом из скатов устроить так называемые антиветры, представляющие собой диагональные связи.

Как правильно рассчитать высоту двускатной крыши

При строительстве дома одним из важных пунктов является расчет нужной высоты крыши и ее будущая площадь.

Кровельная схема двускатной крыши достаточно проста: две плоскости «скаты» образованные брусом, опираются на несущие стены и образуют равносторонний треугольник, плоскости «скаты» располагаются друг напротив друга.

Чем ниже высота конька, тем меньше угол ската. А как следствие, большие шапки снега, угрожающие кровле и вашему спокойствию. Если двускатная крыша имеет очень высокий конек и большую площадь покрытия, то она может не устоять под сильными порывами ветра. А это грозит дому не очень хорошими последствиями. Как же рассчитать высоту правильно? В данной статье вы найдете ответ на важный и интересующий многих вопрос.

Что собой представляет двускатная крыша?

Имеется множество видов кровель, но основными из них считаются три формы: односкатная, двускатная (щипцовая) и четырехскатная. Самая распространенная из этих трех — двускатная. Из самого названия понятно, что крыша имеет два ската, которые опираются на отдельно стоящие, налегающие друг на друга пары стропил. Пары связаны между собой обрешеткой. С торцов крыши выполнены фронтоны (завершение фасада дома, в данном случае треугольной формы). Следовательно, у двухскатной их два. На фронтонах обычно располагают слуховые окна. Они предназначены для освещения чердачного помещения и помогают визуально увеличить его площадь.

Как произвести расчет высоты крыши?

Конструкция стропильной системы двускатной крыши: все элементы крыши, соединенные между собой, представляют стропильную ферму, основой которого является один или несколько треугольников, в виде жесткой геометрической фигуры.

Чтобы правильно расчитать высоту двускатной крыши, необходимо определиться с углом наклона скатов. Нужно воспользоваться нормативными документами, регламентирующими данный вид работ. К таким документам относится Свод правил СП20.13330.2011. Он основывается на СНиП 2.01.07-85* «Нагрузки и воздействия». В документе доступна формула расчета снеговой нагрузки для двускатной кровли и формула ветрового воздействия. В зависимости от региона и его погодных особенностей, допустимый показатель угла наклона крыши разный. В центральных регионах России этот показатель колеблется от 30 до 45 градусов.

После определения наклона можно переходить непосредственно к расчету высоты конька. Сделать это правильно поможет великая наука геометрия. Если представить крышу в виде треугольника, нужная высота конька будет являться неизвестным катетом a, который поделит его площадь на два прямоугольных треугольника. Формула расчета катета выглядит так: a=b*tg α.

Второй катет b мы найдем, если разделим ширину дома пополам. Проектирование двускатной крыши обычно выполняется по длинной стороне строения. Зная градус уклона, мы, воспользовавшись таблицей, определим тангенс угла.

Схема расчета высоты двускатной крыши: для двухскатной крыши с углом наклона 45 градусов, высота конька равна половине ширины дома. Чтобы вычислить это показатель для других углов, необходимо половину ширины дома умножить на соответствующий коэффициент.

Зная все необходимые для расчета значения, мы без труда подставим их в формулу и получим нужную высоту конька.

Дано: Дом 6х9 м, угол наклона кровли — 40 градусов.

Ширину дома, равную 6, делим на 2, следовательно, катет b=3. Тангенс 40 градусов равняется 0,84.

Решение задачи: катет a=3*0,84=2,52 м.

Ответ: оптимальная высота конька составила 2,52 метра.

При проектировании своего дома не поленитесь решить такую несложную геометрическую задачку. Она поможет в будущем избежать всяческих проблем с главным компонентом вашего дома — крышей.

Как правильно рассчитать высоту двускатной крыши? Чтобы понять, как рассчитать высоту двускатной крыши, необходимо определить угол наклона и подставить его в геометрическую формулу.

Как рассчитать высоту двухскатной крыши — Построй свой дом



И так, мы разобрались с типами крыш и выбрали материал, которым будем ее укрывать. Но встает вопрос, а какой высоты строить крышу, что бы она была комфортной и безопасной в эксплуатации. Вот о том, как рассчитать высоту двухскатной крыши, мы и поговорим в этой статье.



Какое значение имеет высота крыши



Оказывается, высота крыши имеет большое значение. Во-первых, чем больше угол ската, тем меньше будет залеживаться зимой снег. Во-вторых, от ее значения зависит комфорт использования мансардного пространства, если у вас второй этаж жилой. В-третьих, затраты на работы по укрытию крыши, так как чем выше конек, тем больше материалов потребуется использовать. В-четвертых, большая площадь покрытия крыши будет испытывать значительную ветровую нагрузку. Чтобы компенсировать риски придется делать мероприятия по усилению конструктива крыши.



Мы уже с вами рассмотрели различные типы крыш. Давайте рассмотрим расчет высоты фронтона крыши на примере двухскатной крыши. Двухскатная крыша имеет два ската, которые опираются на отдельно стоящие, налегающие друг на друга пары стропил. Пары связаны между собой обрешеткой. С торцов крыши выполнены фронтоны. Они завершают фасад дома. У двухскатной крыши фронтоны треугольной формы. На фронтонах обычно располагаются слуховые окна, если подкрышное пространство не эксплуатируется или окна мансарды, если второй этаж жилой.



Расчет высоты двухскатной крыши



Для правильного расчета высоты двухскатной крыши, необходимо определиться с углом наклона скатов. Этот показатель можно посмотреть в нормативных документах, которые называются «Свод правил СП20.13330.2011», регламентирующих этот вид работ. Он основывается на СНиП 2.01.07-85* “Нагрузки и воздействия”. В документе описана формула расчета снеговой нагрузки для двускатной кровли и формула ветрового воздействия. В зависимости от региона и его погодных особенностей, допустимый показатель угла наклона крыши разный. В центральных регионах России этот показатель колеблется от 30 до 45 градусов.



Определив наклон скатов, можно произвести расчет высоты конька. Здесь вам придется вспомнить школьный курс геометрии.  Если представить крышу в виде треугольника, нужная высота конька будет являться неизвестным катетом «a», который поделит его площадь на два прямоугольных треугольника. Формула расчета катета выглядит так: a=b*tg α. Второй катет «b» мы найдем, если разделим ширину дома пополам. Проектирование двускатной крыши обычно выполняется по длинной стороне строения. Зная градус уклона, мы, воспользовавшись таблицей, определим тангенс угла.



Подставив все необходимы данные в формулу, мы сможем посчитать искомую величину.



Решим задачу: какова будет высота двухскатной крыши  при следующих условиях:

Дано: дом 10х12, угол наклона кровли 40 градусов.

Ширину дома, равную 10 метров, делим пополам. Следовательно, катет b=5. Тангенс 40 градусов равен 0,84.

Итого, оптимальная высота конька получится: а=5*0,84=4,2 метра.

Вот видите как просто, даже калькулятор не понадобился.



Когда дом считается одноэтажным



Может так случиться, что расчетная высота конька будет не достаточной для оптимальной эксплуатации мансардного этажа. В этом случае вы можете немного поднять точку примыкания крыши к боковой стене второго этажа над уровнем пола. Для того, чтобы дом остался одноэтажным, и вы меньше платили налоги за площадь второго этажа, точка примыкания должна быть меньше 1,5 метра.



Проблема, как рассчитать высоту двухскатной крыши, стоит у многих будущих домовладельцев. Определить высоту крыши совершенно не сложно если пользоваться приведенной методикой в моей статье. Надеюсь я помог вам разобрать с ней. В следующей статье я расскажу о тепловом насосе.



РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Высота конька двухскатной крыши дома 8х8

Процесс подбора наилучших параметров двухскатной крыши — это всегда поиск компромисса между желаемой формой каркаса, стремлением получить красивую высокую конструкцию и требованиями по обеспечению прочности и устойчивости кровли. Кроме того,размеры двухскатной крыши придется увязывать с погодными «фокусами» местного климата и собственными финансовыми возможностями.

От чего зависит высота конька двухскатной крыши

Чтобы получить долговечную и красивую конструкцию, прежде всего,необходимо выбрать оптимальный угол наклона двухскатной крыши. Это базовый параметр, его нужно подобрать, исходя из следующих критериев:

  • Прочности стропильной системы, чем выше угол, тем меньше нагрузка на каркас от снега, быстрее и эффективнее удаляются осадки;
  • Наличие сильных ветров, правильно подобранный угол помогает снизить давление на скат кровли;
  • Высота и размеры чердачного пространства. Чем больше объем воздушной подушки чердака, тем теплее получится двухскатная крыша. Если правильно рассчитать и спланировать высоту коньковой балки, чердак вполне можно превратить в дополнительную жилую комнату.

Важно! Кроме перечисленных условий, необходимо учитывать вес конструкции, чем длиннее стропила и свесы двухскатной крыши, тем больше ее вес, нагружающий стены дома, и выше стоимость постройки.

На какой угол для двухскатной крыши приходится оптимальная высота конька

В отличие от процесса проектирования, при непосредственном строительстве достаточно сложно работать с угловыми величинами. Чтобы непосредственно определить и точно выставить угол наклона ската, потребуется точная измерительная техника. Вместо угла наклона стропильных балок проще использовать линейные величины, например, длину стропил, размер пролета или высоту конька. Искомый угол наклона в таком случае легко рассчитать по тригонометрическим формулам, измерив высоту конька и расстояние между опорами стропил на мауэрлате.

Климатические и технологические ограничения на высоту конька двухскатной крыши

Для местности, где главным фактором является открытое пространство, соответственно, сильные ветровые нагрузки, высоту конька чаще всего рассчитывают, исходя из рекомендаций производителя кровельного материала.

В таких условиях основным фактором, определяющим устойчивость двухскатной крыши, является ветровая нагрузка. Дождевая вода и мокрый снег не представляют особой угрозы из-за сметающего эффекта горизонтальных воздушных потоков, поэтому в увеличении угла наклона кровельной конструкции нет необходимости. Мало того, при значительной высоте конька резко увеличивается парусность двухскатной крыши и давление на стены здания.

Уменьшать высоту коньковой балки до минимума специалисты не рекомендуют. Во-первых, это значительно снижает теплоизоляционные качества двухскатной крыши и уменьшает объем полезного пространства на чердаке.

Во-вторых, крышу с уменьшенной высотой конька воздушные потоки уже не придавливают к коробке здания, а стремятся опрокинуть или оторвать от опорной поверхности. Такая ситуация значительно хуже ситуации с парусностью, так как двухскатная кровля не рассчитана на избыточное внутреннее давление. В третьих, отдельные виды кровельного материала нельзя укладывать на скатах кровли с предельно малой высотой конька. Если возникает такая ситуация, то лучше обратиться за консультацией к специалистам по конкретному виду кровельного материала, которые помогут рассчитать запас прочности и способ укладки.

Если на местности фиксируется большое количество осадков в виде мокрого снега, высоту подъема конька двухскатной крыши и, соответственно, крутизну скатов рассчитывают по следующей схеме:

  1. Определяется максимальное количество мокрого снега, выпадавшего в данной местности в течение последних десятков лет;
  2. Исходя из будущих размеров коробки дома и финансовых возможностей, определяют максимальный размер стропил и несущую способность каркаса кровли при установленной толщине снежного покрова. Количество стропил, высота подъема и шаг рассчитываются на основании методики, изложенной в СНиП 2.01.85 «Нагрузки и воздействия»;
  3. Если размер бруса под стропила получается непомерно большим, необходимо увеличивать высоту конька, но так, чтобы угол наклона двухскатной крыши не превысил оптимальные значения для выбранного кровельного материала.

При расчете нагрузки на стропила принимают, что при высоте конька, обеспечивающей угол наклона более 60о, вес снежной массы на поверхности двухскатной крыши можно не учитывать. При соотношении высоты конька над горизонтом мауэрлата к расстоянию между нижними опорами стропил меньше, чем ¼, давление снега на кровлю учитывается в полном объеме. В промежуточном положении при увеличении угла наклона двухскатной крыши от 20о до 60о поправочный уменьшающий коэффициент меняется монотонно от 0,7 до 0,1.

Оптимальная высота конька двухскатной крыши

Зачастую решение об увеличении высоты конька принимается не для снижения нагрузки на кровлю, а для увеличения полезного пространства чердачного помещения. Польза от такой модификации, на первый взгляд, очевидна. Можно увеличить объем полезного пространства и обустроить, например, мансарду и даже балкон. Оценить изменения формы и размеров подкрышного пространства относительно просто по приведенной на рисунке диаграмме.

Прежде чем принимать решение, попробуйте рассчитать геометрию последствий увеличения высоты конька. Рассмотрим в качестве примера изменение характеристик высоты и размеров двухскатной крыши для самого небольшого здания размером 6х4м и высотой стен 2,5м. Эскиз конструкции крыши приведен на рисунке.

При оптимальной высоте конька над плитой перекрытия в 2 м длина стропильной балки составит 2,9 м. При этом полезное пространство под двухскатной крышей составит всего 4х1,8х0,5 м. Этого достаточно для вентиляции и проведения работ по утеплению кровли. Ширина используемого полезного пространства при желании может быть увеличена до 1,5 м. На этой площади можно организовать спальню или комнату отдыха, для чего, собственно, и используется мансарда.

Угол наклона в 45о при высоте конька в 2 м обеспечивает оптимальную прочность конструкции, если правильно подобрать материал и рассчитать расход балки на постройку стропил, то можно получить очень умеренную стоимость стропильной системы, прежде всего, за счет отсутствия подкосов и распорок.

Можно попытаться увеличить ширину комфортной зоны мансарды с 0,5 м до 1,5 м. В этом случае высота конька и угол наклона двухскатной крыши увеличится до 3,6 м и 60о соответственно. Доступное к использованию пространство увеличилось с 1,5 м до 2,5 м, зона комфорта, или площадь, в пределах которой можно ходить, не нагибаясь, составляет 1,5 м, что вполне соответствует средним параметрам мансарды для дачного дома.

Длина стропил увеличилась с 2,9 м до 4,2 м. Предполагается увеличение стоимости бруса для каркаса двухскатной крыши на 30% за счет необходимости установки дополнительных силовых элементов – ригелей и подкосов. Если правильно рассчитать нагрузки и способ крепления, конструкция будет такой же прочной, как и в предыдущем варианте.

Если подробно рассчитать общую стоимость двухскатной крыши с высотой конька в 3,6 м, можно увидеть увеличение стоимости строительства на 45-50%. Большая часть увеличения затрат приходится на кровельные материалы.

Альтернативный вариант

Большинство специалистов рекомендует для обустройства мансарды ломаную конструкцию кровли. Условная схема такой конструкции приведена рисунке. Чем двухскатная крыша с высоким коньком лучше или хуже ломаной схемы.

Даже беглое сравнение двух вариантов, без попыток рассчитать точные характеристики, позволяет сделать определенные выводы.

Размер полезной площади мансарды в ломаном варианте крыши больше, чем у двухскатной схемы с увеличенной высотой конька на 15%, количество бруса и кровельных материалов затрачено больше на 19% и 7% соответственно. Стоимость работ у ломаной схемы на 30-33% выше. Двухскатная конструкция кровли получается выше на 0.8 м, но при этом центр тяжести каркаса находится ниже центра давления, что позволяет ей быть устойчивее при сильном ветре, несмотря на то, что угол наклона стропил в 60о выше, чем угол верхнего ряда ломаной кровли.

Кроме того, большие воздушные «мешки» над потолком и в боковых стенах мансарды двухскатного варианта хорошо утепляют и звукоизолируют помещение. Для длительного пребывания в помещении мансарды больше подойдет ломаная схема из-за увеличенного комфорта. Тогда как для дачного домика или бани вполне реально использовать конструкцию классической двухскатной крыши с увеличенной высотой коньковой балки.

Приведенное сравнение справедливо только для малоразмерных двухскатных и ломаных схем. По мере увеличения размеров дома двускатный вариант крыши с увеличенной высотой коньковой балки становится значительно дороже, чем стоимость аналогичной по размерам ломаной схемы.

Заключение

Надо отметить, что расчет потребной высоты конька в огромной степени зависит от типа кровельного материала. На скате с углом наклона в 60о прекрасно укладывается подавляющее большинство кровельных материалов, от черепицы до ондулина. Из-за того, что скат крыши представляет собой единую плоскость, уложенная кровля обладает значительно более высокой стойкостью к любым формам осадков. Ломаные конструкции зачастую страдают протеканиями дождевой воды при сильном дожде с ветром именно на линии излома.

  • Герметизация трубы и стыков на крыше
  • Как положить шифер на крышу
  • Как сделать крышу из шифера
  • Лестница на чердак с люком своими руками

Одним из основных элементов строения является крыша. От ее качества и правильно выбранной формы зависят жизнеспособность дома и покой его жильцов.

Любая скатная крыша состоит из нескольких основных элементов. К ним относятся:

  • Стропильная система;
  • Обрешетка;
  • Кровля.

Предварительный расчет при проектировании дома должен помочь определить необходимое количество материалов для его строительства. Исходя их этого составляется бюджет (смета) расходов. Рассчитать стоимость крыши невозможно без определения ее формы и высоты.

Виды крыш

В современном строительстве распространены практически все существующие в архитектуре формы крыш. Широко распространены односкатные и двухскатные, а также четырехскатные (вальмовые) виды.

Кроме них встречаются и шатровые кровли, и куполообразные, и ломаные (мансардные) и сложные многоскатные.

Среди получивших наибольшее распространение чаще всего встречаются крыши двухскатные, представляющие собой несложную конструкцию, состоящую из двух наклонных скатов и двух фронтонов – вертикальных стен треугольной формы.

Крыши двускатной конструкции обычно монтируют на гараж, садовую беседку. Оригинально смотрится и двухскатная крыша с мансардой.

Стропильная система таких кровель состоит из спаренных расположенных под углом к горизонтальной линии деталей. Обеспечивает их устойчивость дощатая или сплошная обрешетка.

Верхняя часть двускатных крыш, место стыка стропильных ног получило название конька. Это самая верхняя часть всего здания на которую многие владельцы частных домов устанавливают декоративный флюгер.

Для определения площади крыши и расчета количества досок для обрешетки, кровельного материала и длины самих лаг необходимо научиться рассчитывать высоту конька.

Быстро и точно произвести расчёт двухскатной крыши, в том числе определить высоту конька можно и с помощью онлайн-калькулятора в сети интернет.

Параметры, влияющие на высоту крыши

Крыша – верхняя часть здания, поэтому она воспринимает все нагрузки, приходящиеся на него. В зимний период – это скопление снега на кровле, в течение года – ветровое воздействие, которое тем больше, чем больше площадь скатов и чем круче они расположены относительно горизонтали.

При проектировании можно немного снизить влияние погодных факторов. Так, при использовании гладких кровельных материалов, таких как профлист или металлочерепица, можно значительно снизить количество снега, который будет скапливаться. При достаточном угле наклона он будет соскальзывать вниз, не увеличивая значительно нагрузку на стропильную систему и обрешетку.

Для снижения ветровой нагрузки желательно изготавливать крыши с меньшим уклоном. Но это чревато образованием больших сугробов, которые при таянии снега могут привести к обрушению кровли. Следовательно, необходимо найти «золотую середину» между увеличением и уменьшением угла наклона кровли.

Обращаем Ваше внимание на

статью

об ОСБ плитах — материале для кровельной обрешетки.

Также Вам может быть полезна статья про ондулин.

Определяем высоту конька

Способ первый – математический

Для расчета высоты конька двухскатной крыши необходимо представить её конструкцию в поперечном разрезе. Она будет представлять собой равнобедренный треугольник. Следовательно, высота конька будет являться высотой этого треугольника.

Построив высоту (перпендикуляр к основанию треугольника) получим два прямоугольных треугольника, в которых один из катетов и будет определять необходимый нам параметр. Второй катет может быть определен делением на 2 общей ширины дома.

Для соблюдения оптимальных условий эксплуатации дома в условиях большого количества осадков и достаточно сильных ветров угол уклона скатов крыш берут в диапазоне 20о — 45о. Рассчитать высоту конька двухскатной крыши, исходя из указанных параметров, поможет теорема Пифагора и таблица Брадиса.

По известной всем со школьных лет теореме длина одного катета (высота конька) будет определяться как произведения второго катета (половина ширины дома) на тангенс угла, противолежащего искомому катету (угол уклона кровли).

Приведем величину тангенса углов от 20о до 45о с шагом 5о.

Для примера рассчитаем высоту конька для стандартного деревянного дома 6х8 метров, расположенного в средней полосе нашей страны, с углом уклона крыши в 40о. В соответствии с приведенной выше формулой, имеющийся в нашем распоряжении катет будет иметь длину 3 метра (6:2=3).

Тангенс угла 40о определим по таблице. Он равен 0, 839. Умножаем известные нам числа и получаем:

3*0,839=2,517.

Таким образом, при указанных параметрах высота конька от дома будет составлять 2,517 метров.

Способ второй – графический

Менее точно без использования математических формул и таблиц можно определить высоту конька, выполнив изображение разреза крыши в небольшом масштабе. Для этого начертите равнобедренный треугольник и проведите медиану, которая будет одновременно высотой.

Угол при основании треугольника необходимо точно начертить, используя транспортир. При поправках на точность математических инструментов можно получить приближенное значение искомых величин.

Важно! После завершения процесса монтажа конька на крышу, необходимо осуществить покрытие конькового прогона облегченной боковой черепицей. Этого требует устройство конька скатной крыши.

Таким образом рассчитывается высота конька двускатной крыши. При планировании использовать чердачное помещение необходимо определить оптимальные параметры внутреннего пространства для свободного перемещения жильцов и гостей дома.

Смотрите видео о строительстве конька для двускатной крыши и установки стропил:

Оцените статью

(

оценок, среднее:

из 5)

От высоты расположения конька крыши зависят эстетические показатели, архитектурная специфика и технические характеристики дома. Крайне важно при разработке проекта грамотно определить правильный размер конструкции. Для получения идеального результата мы предлагаем вам сегодня разобраться как рассчитать высоту конька двухскатной крыши, и каким методом лучше пользоваться в самостоятельных вычислениях.

Ориентиры выбора высоты конька

Коньком называют горизонтальное ребро двухскатной крыши, образованное в месте соединения вершин ее наклонных плоскостей.Высоту конька без малейших сомнений отнесем к наиболее значимым параметрам, задающим пропорции крыши.

Как занижение, так и завышение ее может привести не только к нарушению архитектурной картины, но и к проблемам в эксплуатации. Горячее желание владельца дома воплотить собственные идеи нередко идет в разрез с техническими предписаниями, ознакомление с которыми поможет избежать серьезных ошибок.

Для того чтобы процесс исследования изучаемой величины был проще и понятнее представим будущую крышу в форме равностороннего треугольника. Это самый распространенный вариант. Кроме него есть асимметричные двухскатные крыши с различающимися по площади скатами.

Однако угол наклона обоих конструктивных составляющих чаще всего равен, потому высота конька вычисляется по стандартной схеме.

Равносторонний треугольник разобьем для удобства на две симметричные части. Проходящая от вершины треугольника до его основания линия – ось симметрии представленной нами фигуры, она же катет прямоугольного треугольника и высота конька.

Ориентир №1: Атмосферные явления

С климатической данностью спорить бессмысленно, необходимо подстраиваться под ее непреклонную диктовку и приспосабливаться. К атмосферным явлениям, оказывающим влияние на выбор высоты конька, относятся:

  • Ветровая нагрузка. В областях, погодные условия которых отличаются частыми порывистыми ветрами, принято сооружать пологие и низко-скатные кровельные конструкции с углом наклона до 10º. В регионах со слабыми и умеренными ветрами высота конька может быть любой.
  • Количество осадков. Осадки – потенциальная угроза протечек, из-за которых отсыревают, затем постепенно приходят в непригодность элементы стропильной системы и кровельного пирога. С крыш крутизной более 45º осадки удаляются гораздо быстрее, чем с пологих конструкций.
  • Масса снежного покрова. В районах с обильными зимними осадками рекомендовано возведение крыш с уклоном более 45º с целью оптимизации скорости схода снежных залежей. С более низких и плоских крыш необходимо будет чаще счищать снег.

Обозначенные характеристики подскажет местная метеослужба. Можно самостоятельно найти их в сборнике с правилами и таблицами по строительной климатологии СНиП 23-01-99 или по приведенным в СП 20.13330.2011 картам районирования.

Ориентир №2: Наличие чердака

В семействе двухскатных крыш есть чердачные и бесчердачные представители. В первом случае пространство чердака отделено от коробки дома потолочным перекрытием. Их также именуют «раздельными», что подтверждает архитектурную независимость помещений между кровельной конструкцией и перекрытием.

Чердачные представители бывают жилыми и нежилыми. Высоту конька жилых крыш задает удобство перемещения. Конструкции с эксплуатируемым чердаком сооружаются в основном по ломаной схеме, предполагающей строительство стропильной системы из двух ярусов.

Высота конька эксплуатируемой чердачной крыши складывается из двух величин: высоты нижней части крыши и высоты вершины крыши, водруженной на нижний ярус. Высотный размер нижнего яруса обычно принимается от 2,0 до 2,3 м.

Вычисляется сложением роста самого высокого из будущих владельцев и запаса в 30 – 40 см, необходимых для удобства и безопасности перемещения. Размер верхушки ломаной крыши произвольный, зависит от вкусовых предпочтений хозяев.

Высота конька нежилых чердаков определена противопожарными нормами. К тому же размер чердачного пространства не должен создавать препоны для технического обслуживания. Регламент строительных нормативов указывает что, на чердаке должен быть сквозной проход вдоль всей крыши не менее 1,6 м по высоте и 1,2 м по длине. На коротких участках сложносоставной конструкции ширину и высоту сквозного прохода можно уменьшить на 40 см в обоих направлениях.

Во втором «бесчердачном» случае пространство под крышей не отделено от коробки перекрытием. Обычно оно расположено ниже: на уровне потолочной системы предыдущего этажа. Бесчердачные крыши именуются «совмещенными», что как раз и говорит о соединение пространства под крышей с частью пространства стопы.

Яркие представители конструкций без чердака относятся к полумансардному типу. Возводят их по обычной двухскатной схеме, но мауэрлат укладывается на стены высотой не менее 1,4 м. Высоту конька половинчатой мансарды отсчитывают от нижней грани мауэрлата.

Практичность сооружения полумансардной крыши в регионах с высокой ветровой нагрузкой сложно переоценить. Благодаря ее возведению на кровлю действует минимальная боковая нагрузка, а владельцы получают удобный и весьма просторный дополнительный этаж.

Без чердака и чердачного перекрытия сооружают невысокие крыши гаражей, небольших бытовых построек, складов. Устройство перекрытия в таких ситуациях и не экономично, и неразумно с точки зрения доступа для технического обслуживания.

Ориентир №3: Тип кровельного покрытия

Мы уже представили двускатную крышу равносторонним треугольником. А высоту конька представили катетом его прямоугольного собрата, полученного при делении конструкции на две симметричные части. В созданной нами геометрической фигуре все компоненты взаимосвязаны, включая углы и длины сторон.

Нам как проектировщикам крыши интересен угол ее уклона, т.к. он находится в прямой зависимости от типа и технических характеристик кровельного покрытия. Он-то и поможет определить оптимальную высоту проектируемой конструкции.

Есть несколько правил подбора кровельного материала с учетом высоты конька и крутизны крыши, это:

  • Чем меньше штучные элементы кровли, тем больше обязан быть угол наклона скатных плоскостей. Многочисленные стыки штучных покрытий создают предпосылки для проникновения влаги под кровлю, потому надо ускорить сход осадков.
  • Чем ниже крыша, тем меньше стыков и швов должно быть на покрытие. В приоритете для обустройства крупнолистовые и рулонные кровли.
  • Чем тяжелее покрытие, тем круче следует строить крышу. Вес массивных элементов будет распределяться в проекции на единицу площади основания. В результате, чем выше конек, тем меньший груз давит на стропильную систему и перекрытие.

Правда, обустройство крутой крыши с высоким коньком обойдется дороже. На возведение конструкции с уклоном в 45º материала уйдет в 1,5 раза больше, чем на покрытие пологой крыши крутизной до 7 — 10º. А если скаты будут наклонены под углом в 60º, расходы вырастут в двукратном размере.

Обычно интервал подходящих углов наклона производителями кровельного покрытия обозначаются в инструкции. Рекомендацией изготовителей стоит следовать во имя долгосрочной службы сооружения.

Зная рекомендованный угол наклона, ширину карнизных свесов и размеры коробки дома, можно в ходе несложных геометрических построений найти высоту конька. Однако в проектировании крыш применяется не только графический метод.

Уклон скатов обозначается градусами, процентами или десятичной дробью, в числителе которой указана высота конька, в знаменателе – половина перекрываемого пролета. Все три выражения наклона взаимосвязаны, но на стройплощадке удобнее пользоваться последним вариантом.

Немного найдется желающих откладывать угол наклона ската строительным транспортиром на объекте. Тем более что процесс установки наслонных стропил, например, производится на уже установленный коньковый прогон. Т.е. знать высоту расположения конькового прогона надо загодя. Это еще одна из веских причин, стимулирующих интерес к вычислению высоты конька.

К процентному выражению уклона крыши сложилось общее отношение и в среде мастеров, и в среде домашних умельцев. Проценты только помогут запутаться. Самый приемлемый метод отображения уклона – это отношение высоты конька к половине перекрываемого пролета. На стройплощадке он используется чаще всего.

Зная высоту конька, можно не подглядывать ежеминутно в проектную документацию. Просто путем измерений определяется середина фронтонной стены. В полученной точке строго вертикально прибивается брусок или жердь. От верхней грани предварительно установленного на стену мауэрлата вверх откладывается исследуемый нами размер. На него ориентируются при строительстве стропильной системы.

Способы определения высоты конька

Для расчетов высоты конька двухскатной крыши, площади плоскостей и прочих размеров проектируемой конструкции в сети есть значительное количество программ-калькуляторов. Все вычисления проводятся автоматически, радует скорость и простота процедуры. Правда, проверить итоги расчетов сложно без наглядного представления о запланированной конфигурации крыши. А еще при случайном введении ошибочного числа обнаружить «удивительные» размеры можно будет только на стройплощадке. Потому лучше заранее разобраться в особенностях построения и вычислений, чтобы банальный огрех не стал причиной сверхвысоких затрат.

Самостоятельным проектировщикам потребуются воспоминания о школьном курсе тригонометрии и желание строить схемы в масштабе, пользуясь монитором или обычным бумажным листком.

Математический и графический методы

Для определения высоты конька кровельной конструкции применяются следующие методы:

  • Математический. Заключается в вычислении размера по формуле расчета длины одной из сторон прямоугольного треугольника.
  • Графический. Заключается в построении схемы крыши в масштабе с получением высоты конька.

Для производства математических вычислений применяется формула a= b × tgα, где а – искомая высота конька; b – половина ширины пролета; tgα – угол уклона, выбранный владельцем дома на основании технических предписаний и рекомендаций изготовителя кровельного покрытия.

Графическим способом высота конька определяется при пересечении оси симметрии крыши и линии ската, отложенной под заданным углом от крайней точки карнизного свеса. Разберем один из наглядных примеров графического построения для получения представления о процессе.

Отметим важный нюанс. Описанными способами вычисляется подъем крыши, а не полная высота конька. Реальное значение зависит от технологии крепления верха стропилин. В висячих системах высота конька остается без изменений. Аналогично в наслонных вариантах, если вершина стропилины не выступает над линией конькового прогона.

Если верха стропильных ног возвышаются над прогоном, то к подъему крыши следует прибавить 2/3 толщины доски или бруса, использованного в строительстве стропильной системы. Считается, что глубина врубки уменьшает толщину материала на треть.

Сооружаемой поверх стропилин обрешеткой и толщиной кровельного покрытия обычно в расчетах пренебрегают. Легких отклонений при строительстве крыши практически не избежать, по сути, 5-7 см кровли с обрешеткой почти не на что не влияют.

Практический пример расчета

Разберем на конкретном примере процедуру вычисления высоты конька. Так рассчитывают размеры двускатной крыши североамериканские плотники, специализирующиеся на строительстве малоэтажных каркасных домов. Принципиально процесс ничем не отличается от действий мастеров в других странах.

В примере есть чисто технологическая специфика: узел крепления нижних пяток стропильных ног к основанию крепится врубкой. Стропилины опираются на коньковую доску. Если этого не учесть при составлении схемы и выполнении расчетов, изменится уклон, что крайне нежелательно при выборе граничного значения угла наклона, рекомендованного производителем покрытия.

В основе самостоятельных построений все тот же равносторонний треугольник, разделенный на две симметричные половины. Нам известна ширина пролета коробки дома и угол наклона, т.к. он подбирается в соответствии с типом кровельного покрытия.

Алгоритм вычисления высоты конька сводится к ряду следующих действий:

  • Построим масштабированную схему и нанесем на нее точные размеры обустраиваемой коробки. Самый удобный и понятный масштаб 1: 100, согласно которому 1 см отображает в масштабе 1 м. Если работать с таким уменьшением некомфортно, можно подобрать масштаб мельче или крупнее.
  • Найдем середину пролета и от полученной точки вверх прочертим ось симметрии крыши.
  • От угла коробки откладываем транспортиром угол уклона проектируемой крыши. Проводим согласно отмеченному углу линию уклона.
  • Пересечение оси симметрии крыши и линии уклона скатов, т.е. диагонали, даст нам возможность прикинуть, на какой высоте будут располагаться доска конькового прогона.
  • Очерчиваем схематически абрис конькового прогона и опорной стойки, на которую будет укладываться прогон. Их ось симметрии обязана совпадать с осью симметрии крыши. Нужно просто в обе стороны от оси отложить половину толщины коньковой доски и провести произвольные линии.
  • Линия основания треугольника, диагональ и близлежащая боковая грань конькового прогона вкупе со стойкой определяют искомый треугольник, вертикальный катет которого является подъемом крыши.
  • Подъем уменьшаем на 1/3 толщины доски, т.е. на глубину врубки нижнего узла стропилин.
  • От полученной высоты вверх откладываем ширину коньковой доски и вычерчиваем коньковый прогон, затем коньковую стойку.
  • В масштабе вычерчиваем стропильную ногу, не забыв о том, что она просядет на 1/3 ширины из-за врубки. Для упрощения работы параллельно диагонали проводим прямую линию на расстоянии 2/3 толщины стропильной доски.

Проще говоря, высотой конька является сумма подъема крыши и 2/3 толщины стропильной доски. На практике безукоризненной точности все равно не будет, но погрешность можно считать несущественной и вполне допустимой по строительным нормам возведения деревянных конструкций, прописанным в сборнике СП 64.13330.2011. В идеале должны учитываться процессы сжатия и смятия деревянных деталей системы.

Видео-пример устройства конька

Ролик ознакомит с вариантом сооружения конька двускатной крыши, аналогичной описанной в примере конструкции:

Грамотно спроектированная крыша с правильно рассчитанной высотой конька будет отлично смотреться. Ее составляющие не создадут условий для протечек и преждевременного износа конструкции. Освоить предложенные нами методы вычислений совсем несложно.

Высота крыши влияет на внешний вид дома, сложность сборки стропильного каркаса и технические характеристики. Поэтому важно уделить особое внимание определению размера и только после этого закупать материал. Для того чтобы сделать расчеты необязательно обращаться в специализированные организации. В статье обсудим как правильно рассчитать высоту крыши, а также что на нее влияет.

Что влияет на высоту конька?

Коньком называют горизонтальное ребро сопряжения вершин двух скатов крыши. Завышение и занижение высоты негативно влияет на эксплуатацию кровли, портит внешний вид здания. Поэтому при расчете недостаточно руководствоваться лишь собственным вкусом. Перед тем как рассчитать высоту конька важно обратить внимание на различные технические условия.

В статье примем по умолчанию крыши с равными скатами по длине и углу наклона. Это упростит определение высоты, хотя все описанные принципа применимы и к асимметричным конструкциям.

Согласно геометрии, один из скатов будет гипотенузой, а расстояние от конька до основания катетом.

Перед тем как рассчитать высоту крыши дома обращают внимание на следующие факторы:

  • тип кровельного покрытия;
  • чердачное помещение;
  • атмосферные явления.

Теперь пройдемся по каждому пункту более подробно.

Кровельное покрытие

Для разных материалов есть собственные требования по крутизне уклона. От этого показателя будет зависеть расчет высоты конька двускатной крыши. Есть общие принципы выбора материал в зависимости от угла ската:

  1. Для небольших штучных элементов уклон ската должен быть больше чем для длинных листовых материалов. Это связано с тем, что при скапливании влаги в стыках могут появиться протечки. Поэтому коньки для шиферной крыши выше чем коньки на крышу из металлочерепицы. Дело в том, что длина волнового шифера всего 1,75 м, а металлический кровельный материал может занимать всю длину ската.
  2. Высота коньковой крыши влияет и на количество стыков. С занижением угла должно уменьшаться и количество соединений, нахлестов. Поэтому самыми надежными вариантами считаются крупнолистовые и рулонные материалы.
  3. Тяжелые кровельные элементы размещают на крутых скатах. Крыши из шифера и керамической черепицы имеют большую массу, поэтому делают крутой уклон. Так, они не прогибают стропильные балки.

При этом стоит помнить, что чем круче уклон, тем больше материала для покрытия крыши понадобится. Так, если брать за 100% потребность для угла ската 7—10°, тогда угол в 45° потребует 150% перерасход, а угол 60° — все 200%.

Размеры скатов относительно ширины дома будет меняться вместе с высотой конька.

Чердачное помещение

Существует две разновидности домов: с чердачным помещением и без него. Для каждого варианта есть собственные условия расчета высоты конька. Если чердачное помещение жилое, тогда к росту самого высокого владельца добавляется 30—40 см. Но лучше подумать и о гостях, сделав потолок на высоте 2,4 метра. Но важно помнить, что это только потолок, а не высота крыши. Сюда нужно будет прибавить еще полметра или больше, в зависимости от предпочтений.

Если чердачное помещение нежилое, тогда высота конька рассчитывается под влиянием пожарной безопасности. Один из пунктов обязывает владельцев обеспечить сквозной проход под кровлей высотой не меньше 1,6 метра, а шириной 1,2 м. При сложных стропильных системах эти размеры могут быть сокращены на 0,4 м. Это пространство обеспечит свободный воздухообмен и проход для ремонта, осмотра.

Бесчерданые здания строятся так, что над перекрытием предыдущего этажа дополнительно возводятся стены. Например, в полумансардных зданиях высота стен увеличена на 1,4 метра. В таких конструкциях высота крыши отсчитывается от нижней грани мауэрлата. Такие конструкции подходят для климатических зон с сильными ветрами. Это делает возможным уменьшить уклон ската.

Бесчердачные сооружения популярны в строительстве гаражей, складов и других небольших бытовых построек. Обычно в них не предусматривается чердачное перекрытие, тем самым происходит экономия материала и времени.

Атмосферные явления

Климатические условия напрямую влияют на высоту конька. Поэтому в разных городах имеется свой «золотой» уклон ската. К атмосферным явлениям относят следующие факторы:

  1. Осадки. Чем больше дождей снега в вашем регионе, тем больший уклон нужно делать. Соответственно увеличивается и высота крыши. Если пренебречь этим условием, тогда увеличивается вероятность появления протечек.
  2. Ветер. Для местностей с ветрами средней и малой силы нет разницы в высоте конька. А вот так, где часто дуют сильные, порывистые ветра обычно уклон кровли не превышает 10°. Это накладывает определенные ограничения на применяемые материалы. Не учитывая силу ветра, вы рискуете потерять всю конструкцию крыши.
  3. Количество снега. Существует отношение между крутизной уклона и количеством снега. Чем больше его выпадает зимой, тем больший угол нужно делать. Причина в увеличении нагрузки на стропильную систему. Рекомендуется отдавать предпочтение скатам уклоном больше 45°.

Определить особенности региона проживания можно обратившись в местную метеослужбу или к справочной литературе. В нормативной документации СНиП 23-01-99 или СП 20.13330.2011 есть погодные карты и рекомендации по строительству.

Способы расчета высоты конька

Расчет высоты крыши во многом зависит от ваших предпочтений. Есть два основных способа:

  • математический;
  • графический.

Разберемся с математическим способом подсчета. Как уже говорилось в первом подзаголовке, по умолчанию взяли двухскатную равнобедренную крышу. У нас есть возможность рассчитать необходимую высоту если знаем угол уклона и расстояние между скатами. Теперь понадобится таблица Брадиса и калькулятор. В справочной литературе находим величину тангенса нашего угла, а после умножаем ее на половину длины между скатами. В итоге получается высота конька.

Рассмотрим расчет на реальном примере. Предположим что наше строение имеет габариты 7х10 метра. При этом находимся в зоне со средними ветрами, а в роли кровельного покрытия используем металлочерепицу. Обустраивать чердак не планируем, а уклон возьмем равным 20°, чтобы дождевая вода без проблем стекала.

Получается, что длина катета составляет 7/10 = 3,5 метра. Согласно данным таблицы тангенс 20° равен 0,839. Теперь перемножаем получившиеся числа: 3,5*0,839 = 2,94. Значит, высота конька двухскатной крыши, от нижней части мауэрлата, составляет 2,94 метра.

Графический способ подойдет тем, кто имеет под рукой лист бумаги, карандаш и линейку с транспортиром. Все что понадобится это начертить крышу в разрезе, соблюдая масштаб. Для этого начертите горизонтальную линию, отметьте на ней границы основания крыши. Определите середину и прочертите перпендикуляр. С одной из сторон при помощи транспортира начертите линию под нужным углом. Точка пересечения покажет высоту, нужно лишь замерить ее линейкой.

Получившийся результат будет приближенным, к нему нужно еще добавить 2/3 толщины стропильной ноги. Небольшие отклонения допустимы и критически не влияют на эксплуатацию крыши. Эти погрешности складываются из необходимости делать вентиляцию под металлочерепицу и обрешетки.

Для того чтобы отметить нужную высоту в реальности достаточно определить середину здания. Затем прибить вертикальный брусок или жердь на нужной высоте. После того как был сделан расчет, постарайтесь как можно точнее перенести его с бумаги на реальное здание. Тогда крыша прослужит многие годы и не даст течи в самые дождливые дни.

Проект мансардной комнаты. Стены в мансардной крыше: как правильно рассчитать высоту.

Дом с мансардой —
это не только дополнительная жилая площадь, но и респектабельный вид всего здания. Даже если помещение под крышей сделано неотапливаемым и используется только в летнее время, оно все
равно создает
мощную «воздушную подушку», которая способствует задерживанию тепла внутри капитальной всей постройки.

Мансардная крыша своими руками, в принципе, может быть построена, но только с помощью опытного, знающего мастера, так как это —
достаточно сложная и массивная конструкция.

Мансардное помещение может быть устроено под разными типами крыш, но самыми популярными являются
двускатная или ломаная конструкции. По схеме своего строения они несколько различаются между собой.

Чтобы определиться, какая из конструкций в большей степени подходит для определенного
дома и будет проще в монтаже, нужно подробнее рассмотреть оба этих самых применяемых варианта.

Кроме этого, мастер, который будет строить мансарду должен разобраться, какую из двух существующих видов конструкций стропильной системы выбрать.

Любая крыша относится к одному из двух видов стропильных систем —
это висячая и наслонная
конструкции. Каждая из них
имеет свою особенность, и какую из них
выбрать —
будет зависеть от того, как расположены несущие стены строения.

Висячая конструкция

Висячей конструкцией называют систему стропил, которая опирается только на крайние капитальные стены. Это происходит тогда, когда в самом здании, кроме внешних стен дома, нет больше капитальных перегородок.

Такую конструкцию можно использовать только в том случае, если между двумя капитальными стенами расстояние будет не больше 8
метров, так как эта система дает
большую нагрузку на фундамент несущих стен.

Чтобы ослабить эту нагрузку, в висячей системе используют различные элементы, такие, как бабки и затяжки, ригели и подкосы.

Например, подкосы, как бы подтягивают балки перекрытия к стропильным ногам, а бабка подвешивает затяжку к коньковому соединению.

В висячей системе используют для балок перекрытия достаточно толстые бруски или отесанные
бревна, устанавливающиеся на ребро. Их сечение должна быть не менее 100 × 200 мм. Чтобы не ошибиться в параметрах, так как пол в мансардном помещении должен быть очень надежным
, рекомендовано расчеты
поручить сделать специалисту.

Возводите мансардную крышу своими руками?

Наслонная
система

В отличие от висячей системы, наслонная
держится не только на двух внешних несущих стенах, но и на капитальных перегородках, которые установлены на фундаменте. Поэтому
, планируя постройку мансарды, нужно заранее продумать конструкцию фундамента, если устраивается его ленточный вариант, на котором будут возводиться капитальные перегородки. Наслонная
система идеально подходит для устройства под ней мансарды, так как выдерживает значительно большие нагрузки, чем висячий вариант. Она дает
надежную
основу для балок перекрытия, а значит
– и для пола мансарды.

Если же возводить ломаный вариант мансардной крыши, то может быть использована комбинированная система устройства кровли, т.е
. коньковые стропила устраивается в виде висячей системы, а боковые —
по наслонному
типу.

Типы крыш с мансардным помещением

При строительстве дома из кирпича или блоков с мансардой очень часто ее
фронтальная сторона сразу возводится из того же материала. Это очень удобно потому, что не придется
рассчитывать параметры этих элементов крыши и собирать их из брусков, а затем поднимать на стену. Однако, нужно помнить о том, что стены строения должны стоять на
на

дежном
фундаменте и иметь должную толщину, так как такой фронтон дает
очень большую нагрузку на основное строение.

Если же мансарда будет исполнять роль еще
одного этажа дома круглогодично, то сложенная из кирпича или пеноблоков фронтонная стена —
это идеальный вариант дл
я создания под крышей жилого помещения.

Чтобы мансардные комнаты при двускатной крыше имели нормальную высоту и просторные комнаты, угол скатов крыши должен составлять примерно 45—
50 градусов, в зависимости от ширины торцевой части строения. Если брать угол меньше – существенно уменьшится полезный объём помещения. Увеличение крутизны скатов приведет
к неоправданно высокой крыше, ее
утяжелению, большей парусности при сильной ветровой нагрузке, перерасходу материалов.

Монтаж двускатной крыши, безусловно, проще, чем ломаная конструкция, так как используются ровные стропила от обреза стен и до конька, безо всяких перегибов и дополнительных связей. Однако, ломаная конструкция дает
возможность сделать помещения в этой части дома более просторными, а потолки —
более высокими.

Ломаная система стропил и в расчетах
, и в исполнении, и в настиле кровельного покрытия значительно сложнее, но она не только создает
под крышей более просторное пространство, но и придает
всему строению солидность.

Сложность ломаной системы состоит в большем количестве достаточно сложных связующих узлов. Все связки должны быть выполнены по существующим правилам —
только в этом случае крыша будет устроена устойчиво и надежно
.

При ломаной системе — большое количество сложных соединений деталей

Если стены выстроены из камня или кирпича, то, как и в первом варианте мансарды, фронтальные части могут быть выложены
заранее, в процессе общей кладки. В этом случае, чтобы создать стропильную систему, останется, ровняясь на готовые фронтоны, установить промежуточные стропила и подпорные крепления к ним.

Видео: стропильная система мансардной ломаной крыши

Прежде чем закупать и готовить материал для любой из представленных систем, необходимо составить проект конструкции с проставленными размерами – он станет основным руководящим документом для подготовки и сборки всех элементов в процессе монтажа.

Для того, чтобы статья про двускатную крышу оставалась кратной пошаговой инструкцией пошаговую информацию по креплению стропил к мауэрлату мы вынесли в отдельную пошаговую технологию — .

Составляя схему-проект постройки мансардной крыши нужно просчитать высоту конька, потолка и общую площадь помещения.

Минимальная высота от пола до конька должна составлять 2,5—
2,7 м
, если же это расстояние меньше, то помещение не является мансардой, его можно назвать только чердаком. Этот параметр установлен нормами СНИП
.

Чтобы все элементы были вычерчены точно и имели нужное расположение в общей системе нужно отталкиваться от фигуры с прямыми углами, то есть прямоугольника или квадрата – сечения создаваемого мансардного помещения. Опираясь на стороны (высоту и ширину будущей комнаты), будет практически невозможно ошибиться с величинами углов, под которыми
располагаются скаты крыши, с расположением конька, стропил и всех подпорных элементов. Определяя эти параметры, их сразу же нужно заносить в чертеж
.

Для начала необходимо найти середину ширины фронтальной стены. Отталкиваясь от этой точки, определяются параметры высоты конька, будущего потолка мансарды, расположение стоек-стен и размер карнизного свеса.

В связи с тем, что каждая из
конструкций имеет определенное
количество соединительных узлов, которые имеют различные конфигурации, неплохо будет каждую из
этих связок прорисовать отдельно, чтобы разобраться в их особенностях сопряжения между собой всех элементов, соединяющейся в этой точке.

Любая стропильная система состоит из основных элементов и дополнительных, которые могут быть не в каждой конструкции. К основным составляющим мансардной крыши относятся.

  • Балки перекрытия, которые являются основой для остальных элементов стропильной системы. Они укладываются на капитальные стены строения.
  • Стропильная нога, прямая в двускатной системе крыши или состоящая из двух отделов —
    в ломаной схеме. В этом случае, верхнее стропило называется коньковым, так как образует самую высшую
    точку крыши —
    конек , а стропила, образующие стены мансарды, называют боковыми.
  • Коньковая доска или брус —
    обязательный элемент дл
    я двухскатной
    крыши, но не всегда применяется при устройстве ломаной модели кровли.
  • Мауэрлат – мощный брус, закрепляющийся к капитальным боковым стенам строения. На этот элемент устанавливаются стропильные ноги.
  • Стойки —
    это опорные элементы, необходимые для укрепления двухскатной
    и ломаной конструкции. В последнем случае, к ней присоединяют коньковое и боковое стропило, а в первом —
    стойка является надежной
    подпоркой для длинного стропила. Кроме этого, стойки служат каркасом для утепления и обшивки стен мансарды.
  • Диагональные связывающие элементы или скосы дополнительно скрепляют стойки или продольные балки и стропила, делая конструкцию более прочной.
  • Балки чердачного перекрытия применяются во всех вариантах мансарды —
    ими связывают стойки, и они же являются каркасом для устройства потолка.
  • Межстропильные прогоны устанавливаются в ломаном виде крыши для жесткости
    конструкции.

Чтобы быть уверенным, что подготовленный проект разработан верно
, нужно показать его специалисту. Только он сможет определить, правильно ли подобраны параметры мансарды к ширине и длине стен строения.

Видео: профессиональный расчет мансардной крыши с помощью специального ПО

Параметры материалов для возведения мансардной крыши

Если графический проект готов, то, отталкиваясь от проставленных
на нем
размеров, можно просчитать
количество материалов, необходимых для возведения мансардной крыши. Выбирать материалы нужно по их характеристикам, которые должны отвечать требованиям противопожарной и экологической безопасности. Для древесины необходимо предусмотреть специальную обработку антипиренами
, которые снизят горючесть материала. Итак, для строительства понадобится:

  • Доски для стропильных ног. Их сечение —
    подбирается по результатам специальных расчетов
    – об этом будет рассказано подробнее чуть ниже.
  • Брус, имеющий сечение в 100×150 или 150×200 мм —
    для балок перекрытия, в зависимости от выбранной стропильной системы и ширины между несущими стенами, а также для прогонов, диагональных ног или ендов – если они предусмотрены конструкцией.
  • Брус сечением от 100×150 мм или 150×150 мм для укладки мауэрлата
    .
  • Для стоек обычно применяют брус 100 × 100 или 150×150 мм.
  • Необрезная
    доска для настила чернового пола и некоторых крепежных
    элементов.
  • Проволока стальная отожженная
    диаметром 3—
    4 мм —
    для скрепления между собой некоторых деталей.
  • Гвозди, болты, скобы разных размеров, уголки различных конфигураций и другие крепежные
    элементы.
  • Металлический лист т
    олщиной не менее 1 мм —
    для вырезания накладок.
  • Пиломатериалы для обрешетки
    и контробрешетки
    для кровельного материала – в зависимости от выбранного типа кровли.
  • Утеплительные материалы – для термоизоляции кровли.
  • Гидроизоляционные и пароизоляционные мембраны.
  • Кровельный материал и крепежные
    элементы для него.
Какого сечения требуются стропила

Стропила – элементы кровли, которые будут воспринимать основные внешние нагрузки, поэтому к их сечению требования совершенно особенные.

Размер требуемого пиломатериала будет зависеть от многих параметров – от шага между стропильными ногами, от длины этих ног между точками опоры, от выпадающей на них снеговой и ветровой нагрузки.

Геометрические параметры конструкции стропильной системы несложно определить на чертеже. А вот с остальными параметрами – придется
обратиться к справочным
материала
и провести некоторые подсчеты
.

Снеговая нагрузка неодинакова для различных регионов нашей страны. На рисунке ниже приведена карта, на которой вся территория России разбита на зоны по интенсивности снеговой нагрузки.

Всего таких зон – восемь (последняя, восьмая, относится, скорее, к экстремальным, и ее
можно не рассматривать для строительства мансардной крыши).

Теперь можно точно определить снеговую нагрузку, которая будет зависеть от угла ската крыши. Для этого существует следующая формула:

S = Sg × μ

Sg
– табличное значение —
смотри карту и прилагаемую к ней таблицу

μ —
поправочный коэффициент, зависящий от крутизны ската крыши.

  • Если угол ската – мене 25°, то μ=1,0
  • При крутизне от 25 до 60° —
    μ=0,7
  • Если крыша круче 60°, то считается, что снег на ней не задерживается, и снеговая нагрузка вообще
    в расчёт не берется
    .

Характерно, что если мансардная крыша имеет ломаную конструкцию, то для разных ее
участков нагрузка может иметь различные значения.

Угол уклона крыши всегда можно определить или транспортиром – по чертежу, или же простым соотношением высоты и основания треугольника (как правило – половина ширины пролета
):

Ветровая нагрузка также в основном зависит от региона постройки здания и от особенностей его окружения и высоты крыши.

И вновь для расчета
вначале определяются исходные данные по карте и прилагаемой к ней таблице:

Расчет
для конкретного здания будет проводиться по формуле:

Wp = W × k
× c

W
– табличное значение, в зависимости от региона

k
– коэффициент, учитывающий высоту здание и его месторасположение (смотри таблицу
)

В таблице буквами указаны следующие зоны:

  • зона А
    – открытая местность, степи, лесостепи, пустыни, тундра или лесотундра, открытые ветрам побережья морей, крупных озер
    и водохранилищ.
  • зона Б – территории городов, лесистая местность, местность с частыми препятствиями для ветра, рельефными или искусственными, высотой не менее 10 метров.
  • зона В –
    плотная городская застройка со средней высотой зданий выше 25 метров.

с


коэффициент, зависящий от преимущественного направления ветра
(розы ветров
региона) и от угла наклона скатов кровли.

С этим коэффициентом дело обстоит несколько сложнее, так как ветер может оказывать двоякое воздействие на скаты крыши. Так, он оказывает прямое, опрокидывающее воздействие непосредственно на кровельные скаты. Но при малых углах особое значение принимает аэродинамическое воздействие ветра – он пытается поднять плоскость ската за счет
возникающих подъемных
сил.

На рисунках схемах и прилагаемых к ним таблицах обозначены участки крыши, подверженные максимальным ветровым нагрузкам, и указаны соответствующие коэффициенты для расчета
.

Характерно, что при углах ската до 30 градусов (а это – вполне возможно
на участке коньковых стропил), коэффициенты указаны и со знаком плюс, и отрицательные, то есть направленные вверх. Они несколько гасят фронтальную ветровую нагрузку (это учитывается при расчетах
), а чтобы нивелировать воздействие подъемных
сил, необходимо будет очень тщательно закрепить стропильную систему и кровельный материал на этом участке, используя дополнительные связи, например, с помощью отожжённой стальной проволоки.

После того как
ветровая и снеговая нагрузки рассчитаны, их можно будет просуммировать, и, с учетом
конструктивных особенностей создаваемой системы, определить сечение досок для стропил.

Обратите внимание, что данные приведены для наиболее часто применяемого хвойного материала (сосна, ель, кедр или лиственница). В таблице показаны максимальная длина стропил между точками опоры, сечение доски в зависимости от сортности материала, и от шага между стропилами.

Значение суммарной нагрузки указано в кПа
(Килопаскалях
). Привести эту величину в более привычные килограммы на квадратный метр —
несложно. Со вполне допустимым округлением можно принять
: 1 кПа
≈ 100 кг/м²
.

Значения размеров доски по ее
сечению округляются до стандартных размеров пиломатериалов в большую сторону.

сечение стропил (мм)Расстояние между соседними стропилами (мм)
300600900300600900
1.0 кПа1.5 кПа
высший40×893.222.922.552.812.552.23
40×1405.064.604.024.424.023.54
50×1846.656.055.285.815.284.61
50×2358.507.726.747.426.745.89
50×28610.349.408.219.038.217.17
1 или 240×893.112.832.472.722.472.16
40×1404.904.453.894.283.893.40
50×1846.445.855.115.625.114.41
50×2358.227.476.507.186.525.39
50×28610.009.067.408.747.666.25
340×893.062.782.312.672.391.95
40×1404.674.043.303.953.422.79
50×1845.684.924.024.804.163.40
50×2356.956.024.915.875.084.15
50×2868.066.986.706.815.904.82
суммарная величина снеговой и ветровой нагрузки2.0 кПа2.5 кПа
высший40×894.023.653.193.733.392.96
40×1405.284.804.194.904.453.89
50×1846.746.135.356.265.694.97
50×2358.217.466.527.626.925.90
50×2862.472.241.962.292.081.82
1 или 240×893.893.533.083.613.282.86
40×1405.114.643.894.744.313.52
50×1846.525.824.756.065.274.30
50×2357.806.765.527.066.114.99
50×2862.432.111.722.211.911.56
340×893.483.012.463.152.732.23
40×1404.233.672.993.833.322.71
50×1845.184.483.664.684.063.31
50×2356.015.204.255.434.713.84
50×2866.525.824.756.065.274.30
Инструменты

Естественно,
во время работы не обойтись без инструментов, в список которых входит:

  • Электродрель, шуруповерт
    .
  • Строительный уровень и отвес, рулетка, угольник.
  • Топор, стамеска, долото, молоток
  • Циркулярная пила, электролобзик, ножовка.
  • Плотницкий нож.

Монтаж будет ускорен, если инструменты для работы будут качественными, а работа будет проводиться с грамотными наставниками, с помощниками, аккуратно и поэтапно.

Этапы монтажа

Необходимо строго соблюдать последовательность выполнения работ —
только при таком условии конструкция получится надежной
и прочной.

Крепление мауэрлата

Монтаж любой стропильной
системы начинается с закрепления на торце боковых стен строения
мощного опорного бруса — мауэрлата
, на который будет удобно устанавливать стропильные
ноги. Мауэрлат изготавливается из качественного бруска сечением не менее 100 × 150 мм. Укладывается он обязательно на на
стеленную по верхнему торцу стены (независимо от материала) гидроизоляцию из рубероида.

За счет
мауэрлата нагрузка будет равномерно распределяться по стенам и передаваться на фундамент ст
роения.

Закрепляют мауэрлат к стене с помощью металлических шпилек, которые заранее вмуровывают в бетонный пояс или венец, идущий по верхнему краю стены, или же анкерными болтами диаметром в 12 мм. Они должны входить в глубь
стены не менее, чем на 150 —

170 мм. Если мауэрлат устанавливают на деревянную стену, то брусья крепятся к ней с помощью деревянных нагелей.

Монтаж стропильной конструкции

  • Монтаж стропильной системы начинается с установки балок перекрытия. Они могут крепиться на мауэрлат сверху, если балки планируется вынести за периметр ст
    роения и за счет
    этого увеличить площадь мансарды. В этой конструкции стропильные ноги закрепляются на балки перекрытия.

Балки перекрытия, закрепленные поверх мауэрлата (рис. А)

  • В другом случае они могут укладываться на гидроизолированные
    стены и крепиться с помощью уголков или скоб к внутреннему краю мауэрлата. Такой вариант пр
    именяется тогда, когда стропильные ноги планируется закреплять непосредственно на мауэрлат.

Другой вариант — к мауэрлату крепятся лишь стропильные ноги

  • Далее, необходимо найти середину балки перекрытия, так как эта отметка станет ориентиром для определения месторасположения опорных стоек и конька.
  • Стойки должны быть расположены на одинаковом расстоянии от от
    меченной середины балки перекрытия. Они в дальнейшем станут определять расположение стен мансардного помещения, то есть его ширину.
  • Бруски для стоек должны иметь сечение, равное размеру балок перекрытия. Крепятся стройки к балкам с помощью специальных уголков и деревянных накладок. Однако, для начала их сперва наживляют гвоздями, затем тщательно выравнивают с помощью строительного уровня и отвеса
    , и только потом закрепляют капитально, с расчётом на будущие нагрузки.
  • Когда первая пара стоек будет установлена, сверху их скрепляют между собой бруском, который называют затяжкой. Такая затяжка также соединяется со стойками с
    помощью специальных металлических уголков.
  • После закрепления затяжки получится П-образная конструкция. На нее
    по бокам устанавливаются наслонные
    стропила, которые вторым своим концом крепится к балке перекрытия или же укладывается на мауэрлат.
  • На установленные опоры для бруса или в стропиле выпиливается специальная выемка (паз). С ее использованием
    стропила плотно устанавливаются на брус мауэрлата, и крепятся с помощью
    металлических скоб.
  • Для жесткости
    конструкции от основания стойки к середине установленного бокового стропила могут быть дополнительно установлены подкосы. Если и этого покажется мало, и экономия материала – не стоит на первом плане, то можно усилить общую конструкцию еще
    и дополнительными стойками, и схватками (они указаны на чертеже рис. А полупрозрачными линиями).
  • Далее, на затяжке вычисляется середина – на это место будет крепиться бабка, подпирающая коньковое соединение верхней висячей подсистемы стропил.
  • Следующим шагом устанавливаются коньковые стропила, которые могут скрепляться между собой разными соединениями —
    это может быть металлическая накладка или мощные болты с металлическими пластинами или шайбами.
  • После их установки, к коньку и середине затяжки крепится бабка.
  • Завершив работу над одной частью стропильной системы, нужно изготовить все остальные по тому же принципу. Расстояние между соседними стропилами в подобной системе должно быть
    не более 900 — 950 мм, но оптимальным, наверное, все же будет интервал в 600 мм – это даст и необходимую жесткость
    , и устойчивость конструкции, и будет удобно для утепления с помощью стандартных матов минеральной ваты. Правда,это утяжеляет конструкцию и потребует большего количества материалов.
  • Сначала устанавливаются боковые детали системы в сборе
    , а затем —
    промежуточные. Между собой они связываются прогонами, которые устанавливаются между верхними концами стоек и действуют, как распорки. Таким образом, получится жесткая
    конструкция стропил мансарды, в которой уже будет готов каркас для обшивки стен.
Гидроизоляция мансардной крыши

Когда стропильная система будет выстроена, можно переходить к отделке ее
утеплительными и сопутствующими им материалами.

  • Первым покрытием, которое должно быть
    закреплено сразу поверх ст
    ропил, станет гидроизоляционная и ветрозащитная пленка
    .
    ее
    крепят к стропилам с помощью скоб и степлера, начиная от
    карниза. Полотна настилаются внахлест
    на 150 — 200 мм, а затем стыки склеиваются водостойким скотчем.
  • Сверху гидроизоляции, на стропила набивается контробрешетка
    , которая надежнее
    зафиксирует пленку
    на поверхности и создаст необходимое вентиляционное расстояние между ветрозащитным и кровельным материалом. Контробрешетка
    обычно выполняется из досок шириной в 100 — 150 мм и толщиной в 50 — 70 мм.
  • Перпендикулярно контробрешетке
    закрепляются обрешетка
    , на которую затем будет настилаться кровельный материал. Шаг между рейками нужно рассчитывать в зависимости от типа и размеров листового кровельного материала, с учетом
    требуемого для него нахлеста
  • Если же выбрана мягкая кровля, то на контробрешетку
    чаще всего закрепляются фанерные листы.
Монтаж кровельного покрытия

На подготовленную обрешетку
или фанеру закрепляется кровельный материал. Его монтаж обычно начинается от карниза крыши и проходит порядово
, от одного из краев
– в зависимости от вида кровли. Кровельные листы монтируются внахлест
. Если для покрытия используется металлический профиль или металлочерепица, то такой материал закрепляют специальными саморезами с эластичными прокладками. Крепежные
элементы обычно подбираются по цвету к кровельному материалу.

Самое сложное в покрытии мансардной ломаной крыши —
это переход от наслонных
боковых стропил к висячим коньковым стропилам. Могут быть определенные
сложности и в том случае, если на крыше предусмотрены выступы для устройства кровли над балконами или окнами.

Кроме этого, если на крышу выходит
дымоходная
труба, для нее
необходимо отдельное оформление отверстия внутри стропильной системы и утеплительном слое, а на кровле—
устройство вокруг трубы надежной
гидроизоляции.

Как и чем лучше покрыть крышу, можно подробно узнать на на
шем портале, там предусмотрен целый раздел , в котором можно найти ответы на множество вопросов, в том числе и рекомендации по надежному
утеплению мансардного помещения.

Видео: подробный видео-урок по возведению мансардной крыши

Нужно отметить, что работа по сооружению
любой крыши, а тем более такой сложной, как мансардная, не только ответственна, но и достаточно опасна, требует особых, повышенным мер безопасности. Если нет опыта в проведении подобных строительных процессов, то лучше доверить их выполнение профессионалам или же выполнять все действия под контролем опытного мастера, и с соблюдением максимальной осторожности и аккуратности.

Если в вашем жилом доме существует нежилая мансарда, которую вы решили перевести в жилое помещение, то мы с удовольствием поможем вам решить эту задачу.

Мансарда поможет увеличить полезную площадь дома на 50% и более.

В зависимости от площади пространства и высоты конька крыши относительно перекрытия верхнего этажа в ней можно расположить жилые комнаты, игровую, кабинет, биллиардную, гардеробную и даже дополнительный санузел.

Перечень помещений каждый определяет для себя сам, исходя из их отсутствия или недостатка.

Постараемся помочь вам распланировать помещения в мансарде и сделать эту часть жилища уютным и излюбленным местом обитателей дома.

Первый этап обустройства – составление плана

Мансардный этаж – это пространство, заключенное между скатной кровлей и частью наружных стен. Помещения мансардного этажа частично или полностью имеют наклонные потолки.

Приступая к обустройству пространства под крышей, прежде всего, необходимо выполнить план. На плане мансарды нужно нанести ограждающие стены и все выходящие на крышу вентшахты и дымоход, так как эти коммуникации занимают часть полезного пространства.

Прежде чем планировать помещения мансардного этажа, хотим обратить внимание на некоторые нормы.

СНиП 31-02-2001 «Дома жилые одноквартирные» гласит:

  • спальня, размещаемая в мансарде должна иметь площадь не менее 7 м 2 ;
  • общая комната (гостиная) – не менее 16 м 2 ;
  • ширина внутриквартирных коридоров не менее 0,85 м;
  • ширина ванной — не менее 1,5 м;
  • ширина уборной — не менее 0,8 м, минимальная глубина – 1,2 при открывании двери наружу, не менее 1,5 м при открывании двери внутрь;
  • высота помещений в мансарде не менее 2,3 м;
  • для обеспечения естественной вентиляции должна быть предусмотрена возможность проветривания через окна, форточки, фрамуги.

Варианты обустройства мансарды

Выполним планировку мансарды на примере деревянного дома размером в плане 6х8 м.

Перед вами план мансардного этажа с нанесенными стенами и коммуникациями. Труба дымохода усложняет перепланировку.

Посмотрим, как можно расположить помещения в заданном пространстве.

В первом варианте предлагается соорудить две достаточно просторные спальные комнаты. Чтобы дымоход не затруднял проход, устраиваем лестницу так, чтобы между трубой и перилами оставался проход не менее 0,85 м. В спальне в нише, образованной между фронтоном и вентшахтой можно расположить стеллаж или встроенный шкаф.

Поднимаясь по лестнице в мансарду, мы попадаем в небольшой холл, где прекрасно разместится уютное кресло и торшер – отличное место для отдыха, чтения, вышивания и пр. В наклонной части стен холла (под изломами кровли) можно соорудить книжные полки.

Второй вариант выполнен с устройством санузла. Дополнительно можно пробить оконный проем для освещения и проветривания данного помещения.

Увеличиваем площадь комнат за счет коридора, где в нише сооружаем гардероб. Небольшое помещение коридора и лестница освещаются окном фронтона.

Кстати, если в доме уже есть санузел на нижнем этаже, то вход в помещение устраиваемого в мансарде санузла можно запроектировать со спальни. Таким образом, он станет индивидуальным, предназначенным для обитателей спальни.

В небольшом садовом домике площадь мансарды часто не позволяет устроить более одного помещения. В этом случае в мансарде, как правило, размещают просторную спальню, кровати устанавливают вдоль стен со скатами кровли, центральная более высокая часть комнаты остается свободной для прохода, ведь порой мансардный этаж устраивается из чердачного помещения, где высота балки крыши не позволяет выполнить прямой потолок нужной высоты.

Дизайн мансардного этажа и его планировка во многом зависит от конструкции кровли. На схеме представлена мансарда частного дома с четырехскатной шатровой крышей. Полезная площадь этажа зависит от высоты ограждающих стен: чем выше стена от пола до наклонной балки, тем больше площадь мансардного этажа.

В мансарде дома размером 8х8, 10х10 с высотой боковых стенок от 1.4 м можно устроить четыре вполне комфортных помещения (спальню, детские или гостевые комнаты и санузел). При этом освещаться мансарда будет окнами, расположенными на крыше, они так и называются – мансардные окна.

Интерьер мансарды загородного дома

Интерьер мансарды, впрочем, как и любого помещения зависит от общей стилистики дома.

На представленных ниже фото мы предлагаем вашему вниманию несколько идей обустройства и отделки мансардного этажа.

Вариант устройства гостиной во всей площади мансарды.

В таком помещении можно собирать большие компании. Длинный стол и обилие мягких диванов располагают к посиделкам в кругу друзей и родственников.

Отличный вариант обустройства мансарды дачного дома, куда можно свезти «старые» диваны из городской квартиры. Они послужат спальными местами для обитателей дома и их гостей. Белые стены и потолок сделают помещение светлым, акцентами являются яркий стол и диванные подушки.

Санузел в мансарде загородного дома.

Деревянные балки и стойки крыши сочетаются цветовой гаммой с полом и мебелью. Стены и потолок молочного цвета являются фоном для открытой конструкции крыши.

В мансарде можно устроить зону активного отдыха, например, бильярдную.

Или тихого отдыха. Перемещенная домашняя библиотека в мансарду загородного дома, наполнит вечера интересным времяпровождением вас и ваших гостей.

Наклонные стены мансарды ограничивают возможности помещещения с одной стороны, а с другой делают его необычным. Спальня – одно из помещений, которое чаще всего располагают в мансарде.

Игровая комната для детей в мансарде — пространство, где дети практически не пересекаются со взрослыми.

Дети отличаюся повышенной активностью, способностью много двигаться. Устроенная в мансарде детская-игровая комната порадует не только ваших чад, но и их гостей. Здесь можно резвиться и играть в тихие игры, слушать музыку, смотреть телевизор, мечтать в тишине в одиночестве, заниматься творчеством.

Сделать мансарду монопомещением или разбить пространство на несколько комнат? Решение зависит не только от размера дома, но и от ваших предпочтений.

Часто обустройство мансарды откладывается до «лучших времен», порой из-за нехватки средств, иногда от нехватки идей. Пусть мансарда вашего дома всегда будет наполнена жизнью, смехом, голосами или молчанием людей.

Планировка мансардного этажа

Коттеджное или индивидуальное строительство сегодня на пике популярности. Кто из нас не мечтает об уютном и просторном доме, где счастливо заживет вся семья? Дом с мансардой имеет не только особое французское очарование, но и массу преимуществ, главным из которых является возможность обустройства дополнительного жилого пространства. Такой проект малоэтажного частного строительства открывает новые возможности хозяевам: дополнительная жилая площадь при небольших финансовых затратах. Если есть желание и необходимость пристроить к дому мансардный этаж, нужно предварительно составить план и сделать чертеж. Это поможет исправить ошибки на этапе планирования, правильно рассчитать нагрузку и количество строительных материалов.

Планировка жилой мансарды – процесс трудоемкий, требует знаний и точности в расчетах. Главная задача — подготовить проект и подробный чертеж. Любые ошибки, которые были допущены на этапе планирования мансардного этажа, сразу же негативно скажутся на качестве эксплуатации помещения.

Проект мансарды

Для того чтобы подготовить план строительства, нужно соблюсти ряд требований к возведению мансардного этажа:

  • стены в таком помещении должны быть высотой не менее 2,5 метров, если высота стен меньше, тогда это чердачное помещение;
  • требуется обустройство качественной теплоизоляции, что поможет в создании оптимального микроклимата;
  • нужно создать безупречную вентиляцию строительных материалов и каркаса, чтобы избежать деформации, сырости и, как результат, появление плесени и грибка;
  • особенное внимание стоит уделить выбору строительных материалов, отдавая предпочтение маловесным, высокопрочным и износостойким;
  • вся конструкция дома в целом должна выдерживать увеличившуюся за счет постройки мансардного этажа нагрузку, для визуализации нужен подробный план.

Важно!

Перечень базовых требований должен быть учтен на этапе подготовки чертежа, чтобы возможные недочеты исправить своевременно. Любые ошибки могут привести к катастрофическим последствиям: появлению трещин и даже к обрушению.

Планировка гостиной комнаты на мансарде

Правила проектирования


В процессе строительства именно проект и чертежи являются главными документами, в соответствии с которыми ведутся работы.
В документе отображаются такие моменты:

  1. Выполняется описание форм, размеров, архитектурной геометрии, углов наклона скатов кровли.
  2. Составляется список требуемых стройматериалов для возведения мансардного этажа.
  3. По специальным формулам производятся точные расчеты нагрузки мансарды на все несущие элементы конструкции дома (балок, стропил, перекрытий и другого). Данные наглядно отображает чертеж.
  4. В проект включается информация о создании теплоизоляционного слоя, выбор соответствующих материалов на основании теплотехнических расчетов.
  5. К проекту прикладываются чертежи кровли мансарды. Чертеж позволяет наглядно и максимально точно отразить форму кровли, изломы и скаты.

Проект дома с мансардным этажом

Все строительные работы по возведению мансардного этажа должны полностью соответствовать подготовленному проекту дома.

Важно!

На этапе планирования следует определиться с тем, сколько отдельных комнат будет в мансарде. Зонирование и коммуникации также отмечаются на плане.

Есть различные типы мансард, которые зависят от площади, формы кровли и высоты стен. Если мансардное помещение маленькое и узкое, можно обустроить уютную спальню или рабочий кабинет. А если комната получается просторной, с высокими сводами, то можно обустроить гостиную.

Проект жилого дома с мансардой

Одноэтажный дом: особенности проектирования


Планировка одноэтажного строения отличается необходимостью создания лестничного узла, основная функция которого — возможность добраться до второго уровня. Некорректное планирование месторасположения лестницы ведет к неудобству перемещения по дому.

Одноэтажный дом с мансардой

Планировка жилой мансарды разрабатывается строго на этапе проектирования.
Это необходимо:

  • для комфортного размещения лестничного узла;
  • для расчета экономичных затрат полезной площади;
  • для составления чертежа удобного выхода на второй уровень.

Роль мансарды в одноэтажном доме — так называемая «тихая зона». Как подготовить проект? Планировка лестничного узла одноэтажного дома габаритами 6*6 или 8*8, где планируется жилая мансарда, имеет отличие: из общей площади в центре строения выпадает около 6 квадратных метров, поскольку выход на мансардный этаж возможно организовать только в области конька кровли здания. Если составляется проект дома габаритами 8*10, 9*12 или 9*9, он менее чувствителен к созданию лестничного узла, так как легче вписывается в общий план. Составляя план лестницы для того, чтобы попасть на мансардный этаж, важно учитывать тот факт, что подход к нему должен быть обеспечен с различных помещений. Кроме этого, следует помнить о рациональном использовании пространства. Поэтому выбор месторасположения для лестничного узла — крайне важный момент. Используя готовый план и типовой проект, необходимо тщательно оценить все риски, а также изучить технологические особенности.

Планировка мансарды в одноэтажном доме

План-проект двухэтажного дома в 10 шагов


Двухэтажное жилое здание с мансардой — наиболее распространенный тип постройки. Планировка эксплуатируемого мансардного этажа весьма специфична, поэтому есть ряд важных нюансов:

  1. Интенсивность перемещения в двухэтажном доме выше. Лестница на второй этаж может быть широкой и пологой, площадь вполне позволяет. Площадки в пролетах можно делать большими, чтобы проходящие не сталкивались.
  2. Мансардный этаж располагается непосредственно под кровлей, скаты которой расположены под углом. Планировка может иметь ограничения в силу архитектурных особенностей крыши.
  3. Вход на лестницу рационален в области конька, так как именно в этом месте нормальная высота для его обустройства.
  4. Традиционная крыша мансарды имеет вертикальные стены, поэтому планировка проемов для окон выполняется по фронтонам.
  5. План здания с габаритами 9*9 или 10*10, с обустройством мансардного этажа, зависит от размещения световых проемов. Площадь помещения позволяет обустроить сразу несколько комнат, а организовать освещение через фронтоны сложно.
  6. Чертеж должен отражать перегородки, балки, то есть, подробно всю стропильную систему.

Проект двухэтажного дома с мансардой

Важно!

Перегородки должны опираться на несущую стену. От этого напрямую зависит планировка этажей, расположенных ниже мансарды.

  1. Если мансардный этаж эксплуатируемый, тогда чертеж должен наглядно отражать расположение всех коммуникаций и инженерных систем.
  2. Если площадь мансардного этажа более 100 кв. метров, тогда санитарные условия и бытовые помещения следует расширить с учетом числа пользователей.
  3. Составляя план конструкции стропильной системы важно учесть все возможные факторы, определяющие нагрузку. К ним относится создание теплоизоляции, материал и тип стропильных элементов, тип кровельного покрытия и другое.
  4. Нагрузка на пол мансардного этажа не менее интенсивна, чем на стандартное перекрытие этажей. Рассчитать ее, определиться с выбором материалов для конструкции, отразить всю информацию в проекте следует в обязательном порядке.

Планировка мансарды в двухэтажном доме

Планирование мансардного этажа в индивидуальном строительстве является трудоемким процессом, требующим внимательности, подготовки и знаний. Соблюдение всех требований и правил при составлении типового проекта дома с мансардой — это залог долговечности строения и высокого уровня комфорта проживания. Результатом труда станет возможность получения дополнительных квадратных метров для обустройства жилого пространства.

Какой: одно-, двухэтажный, мансардный дом дешевле в строительстве?

Мансардное строительство — это реальная возможность сэкономить на строительстве и увеличить жилую площадь, а кроме того, мансардная крыша – это способ придать зданию архитектурную выразительность. Строительство мансардных этажей сегодня настолько популярно, что типовой проект мансарды можно скачать бесплатно в интернете, но если хочется чего-то своего, оригинального и изысканного, то придется разработать индивидуальный проект мансарды, который бы включал в себя все ваши представления о комфорте, практичности и красоте.

В статье расскажем, какие типы и виды мансард бывают, обсудим планировку, подскажем как рассчитывается мансарда, проекты, фото которых мы подобрали, помогут взвесить плюсы и минусы распространенных конструкций.

Какие бывают мансарды

Чтобы определится, какой проект мансарды подойдет именно вам, давайте разберемся, какие бывают мансарды. От конструктивных особенностей пристройки зависит внутренняя полезная площадь и планировка пристройки, внешний вид дома, и выбор материалов для строительства мансардного этажа. В свою очередь, если планируется достройка готового здания, то проектирование мансардного этажа должно основываться на уже имеющихся условиях. Закладывая фундамент здания, вы не учитывали большие дополнительные нагрузки на основание, а мансардный этаж – это серьезные вес на несущие элементы и сложная геометрия форм, поэтому при расчете и планировке мансарды как достройки, нагрузки должны быть сведены к минимуму.

Сложная планировка мансарды, фото комбинированной крыши, где в проекте сочетаются многощипковые и вальмовые конструкции, а так же своды

Виды

Современные строительные технологии постоянно развиваются, и это позволяет возвести мансарду даже самой сложной формы своими руками и в короткие сроки. Проекты мансардных этажей поражают своим размахом: скромные односкатные и классические ломаные крыши, купола и пирамиды, вычурные конструкции с башенками и сводами. Все архитектурное великолепие сводится к комбинированию нескольких видов крыш, а зачастую, целесообразна самая простая, грамотно спроектированная крыша, которая значительно преобразит облик здания, и позволит заполучить дополнительный этаж с удобной планировкой «малой кровью».

Простая планировка мансардного этажа, фото односкатной крыши, проект позволяет просто и недорого получить жилые и светлые жилые площади, а вместе с тем, дом приобретает более привлекательный облик

Самая простая в проектировании – это односкатная крыша, которая опирается стропильной конструкцией на внешние, разноуровневые несущие стены. Такая планировка хороша для небольших дачных домов, а так же для стекленных веранд.

Конструкция под двускатной крышей – это обычная планировка подчердачного помещения, которое признается жилым, если высота мансардного этажа не менее 2,5 м

Классическая щипцовая или двускатная крыша устраивается на основе висячей или наклонной стропильной системы, по сути, это самая обыкновенная крыша, но угол наклона стропил рассчитывается таким образом, чтобы внутри можно было распланировать жилое пространство. Зачастую, чтобы поднять крышу на проектную высоту, и уменьшить парусность кровли, один скат делается длиннее и пологий, другой – короче и под более крутым углом.

Таблица расчета угла крыши

Вальмовая крыша состоит из скатов–трапеций и боковых скатов-треугольников, которые не имеют фронтов. Иногда, чтобы приподнять кровлю, стены здания специально надстраивают вертикально, по всему периметру, либо только с боков, и такие крыши уже называют полувальмовыми. Помещения получаются со сложной геометрией, что затрудняет внутреннюю планировку. Чтобы выровнять формы внутри, и задействовать всю площадь, существуют специальные дизайнерские приемы.

Справа – вальмовая крыша, слева — полувальмовая

Если крыша по проекту состоит из четырех и более равнобедренных треугольников, смыкающихся в одной верхней точке, то она шатровая, конструкции не имеют конькового бруса. Такой проект подходит для квадратных домов, либо когда в основной крыше планируют пристройки-башенки.

Шатровые конструкции редко встречаются в «чистом виде», обычно они берутся за основу и дополняются другими архитектурными элементами (сверху), или сами становятся дополнением к основной крыше (снизу)

Но в самых популярных проектах в основе лежит ломаная крыша, так как именно такая форма позволяет максимально увеличить полезную площадь при минимальных затратах, что и является основной задачей в мансардном строительстве. Конструкция ломаной крыши включает в себя нижний скат с уклоном 60-80 о, который позволяет пренебречь снеговыми нагрузками, и верхний укос до 30 о. В проектах с ломаной крышей могут устанавливаться обычные вертикальные окна во фронтонах, либо наклонные, в скатах.

Мансарда под ломаной крышей, такая планировка позволяет получить большое внутреннее пространство

В дорогих проектах мансард, где в основе не лежит задача — максимально задействовать пространство, в планировке используют конические, многощипцовые, купольные, сводчатые крыши, а так же всевозможные их комбинации. Безусловно, архитектурные изыски делают дом очень красивым и оригинальным, но стропильная система подобных конструкций требует сложных расчетов, усложняется планировку и обустройство внутреннего пространства. Такие виды мансардных этажей под силу реализовать на практике только профессионалам или самым отважным умельцам-«золотые руки».

Комбинированные крыши сложны в проектировании и возведении, но такие изысканные ансамбли становятся безусловным украшением и предметом восхищения

Типы

В основу проектирования мансарды, как «с нуля» так и в качестве пристройки, ложатся типовые решения. Одноуровневая мансарда под двускатной крышей подразумевает утепление и обустройство обычного чердака в жилое помещение. Как правило, это маленькая мансарда с низким потолком.

Одноуровневая мансарда под двускатной крышей имеет существенные недостатки планировки — маленькая полезная площадь и низкий давящий потолок

Классика мансардного проектирования — одноуровневая пристройка с ломаной крышей, планировка обычно предусматривается 4 скатные плоскости под разным уклоном. В результате получается полноценное жилое пространство с высотой потолков 2,5 и более метров.

Проектирование мансарды с ломаной крышей — самый эффективный, несложный в планировке и относительно недорогой способ расширить жилые метры, особенно популярен в дачном строительстве

Несколько сложнее в проектировании одноуровневая мансарда на выносных консолях. Эта планировка позволяет значительно расширить внутренние помещения и установить вертикальные окна. Особенность проекта заключается в том, что каркас пристройки смещен относительно основного строения, часть каркаса так же может быть вынесена за пределы несущих стен, а выпирающая часть надстройки держится на столбах, сваях или достроенных стенах.

Мансарда на выносных консолях, подобная планировка не только увеличивает жилую площадь, но и добавляет строению архитектурной выразительности

Проектирование многоуровневой мансарды со смешанными вариантами опирания крыши требует грамотного расчета специалистов, закладывается такая надстройка в период планирования основного строения, «с нуля». В некоторых случаях можно достроить многоуровневую конструкцию, но при условии, что при заливке фундамента был предусмотрен значительный запас прочности основания, а стены выдержат большой вес надстройки. Сложность проекта представляет планировка и расположение комнат на разном уровне, что требует грамотного просчета и расположения лестницы.

Многоуровневые мансарды позволяют спланировать на этаже отдельную квартиру, сразу несколько комнат, или четко зонировать пространство с помощью разности уровней

Расчет мансарды

Если обратиться к нормативным документам, то мансардой может считаться подчердачное помещение, образованное (частично или полностью) скатами крыши, линия пересечения фасада и плоскости крыши должна быть не выше чем полтора метра от мансардного пола. При прочих условиях, помещение перестает быть чердаком и переходит в разряд мансарды, если высота от пола до верхней точки внутри помещения не менее 2,5 м. Проектирование мансардного этажа должно в совокупности включать в себя эти нормативы и конструктивные особенности основного строения.

Считаем полезную площадь

Расчет мансардной площади должен быть адекватный, так как реально эксплуатируется только удобное для жизнидеятельности пространство, а под скатами площади не задействованы. Поэтому, при расчете проектной площади необходимо учитывать только площади с высотой стен по низкой стороне:

Пример: Возьмем крышу с уклоном в 45 о. Начертите план-схему мансарды, вертикальный срез, отчертите фигуру внутреннего пространства. Затем найдите место, где расстояние от пола до крыши равно 110 см (это можно вычислить и по теореме Пифагора), и соедините эти точки вертикальной полосой, то же самое проделайте с другой стороны. Все что у вас осталось посередине – это и есть полезное пространство мансарды, а площадь по бокам в жилую не входит.

Мансарда своими руками, схема просчета полезной площади, треугольник АКМ определяет, какая площадь не входит в жилую

Важно:
Если вы распланировали площадь под скатами для хозяйственных нужд, то такие площади плюсуются к полезной с коэффициентом 0,7. Полезная площадь мансарды не может быть менее 50% от общей площади этажа по проекту.

Как рассчитать площадь скатов

По сути, вся крыша состоит из квадратов, треугольников и трапеций (при желании, их тоже можно поделить на прямоугольники и треугольники). Чтобы посчитать размер мансарды по площади крыши напомним вам:

Теорема Пифагора — квадрат гипотенузы равен сумме квадратов катетов:

С 2 = а 2 +b 2

По теореме Пифагора вычисляется и длина стропильной ноги.

Площадь прямоугольника – длинна, помноженная на ширину:

Площадь трапеции — сумма оснований делится на 2 и результат умножается на высоту:

Площадь треугольника – половина длины основания треугольника, помноженная на его высоту:

Пример: Допустим, у вас по проекту односкатная крыша. Длина дома 10 м, ширина — 5 м, минимально допустимая высота мансарды 2,5 м. Вычисляем длину ската по теореме Пифагора: Д. ската = √ 5 2 +2,5 2 = √ 25+6,25 = √ 31,25 = приблизительно 5,6 м. Чтобы найти площадь ската, эту величину умножаем на длину дома. Итого: 5,6*10=56м.

Так же вычисляется и площадь двускатной крыши: полученная величина одного ската умножается на 2. Если крыша сложная, по проекту раскладываем ее на простые фигуры, находим площадь каждой, а затем суммируем результаты.

Важно:
При вычислении в проекте площади крыши не забывайте про карниз, который должен быть не менее 400 мм.

Остекление

Проектирование мансарды своими руками должно включать в себя расчет площади остекления. По СНиП площадь мансардных окон не должна быть менее 10% от площади пола. Минимальное расстояние от пола до низа окна – 800 мм, максимальное расстояние от пола до верха окна – 2200 мм. Ширина окна должна соответствовать шагу стропил минус 200 мм. Форма окон может быть любая, и зависит только от финансовых возможностей и интерьера мансарды.

Пример: Возьмем мансарду длиной – 10 м, шириной – 5 м, площадь пола: 5*10 = 50м 2 . Следовательно, минимальная площадь остекления: 50*10/100 = 5 м 2 .

Таким образом, чтобы спроектировать полноценную мансарду необходимо учесть несколько отправных точек. Только решив задачу в совокупности, в результате вы получите полезную и комфортную для проживания площадь. Просчитав и сделав проект фронтов и крыши, можно планировать внутреннее пространство, если площадь большая, то рекомендуется поставить внутренние перегородки, которые поделят этаж на комнаты, маленькую мансарду обычно зонируют дизайнерскими приемами.

Наличие в частном доме мансардного этажа позволяет наиболее полно использовать его полезную площадь

Современные жители мегаполисов стремятся стать владельцами частных или загородных домов. Такая покупка позволит им в полной мере отдохнуть от городской суеты. Независимо от того, какого размера является дом, всегда есть возможность увеличить полезную площадь. Сделать это можно с помощью мансардной крыши, под которой будет находиться жилое пространство.

Использование чердачного пространства в роли жилого помещения — отличная идея рационализации площади в доме. Есть важный момент: для того, чтобы проживая под крышей, вас не покидало ощущение уюта и комфорта, важно обустроить пространство по всем правилам. Особенно важно, составляя проект здания, в котором есть мансардный этаж, правильно рассчитать высоту стен. Этот параметр влияет не только на габариты полезной площади, но и определяет внешний дизайн дома. Строительство мансарды – важный и трудоемкий процесс, в нем важна каждая деталь. Работа может выполняться своими руками, для этого необходимо овладеть азами строительного дела.

Схематический проект дома с мансардой

Преимущества мансард


Мансарда — помещение французского происхождения, именованное в честь ее создателя Франсуа Мансара. В давние времена в таком помещении проживали люди небогатые или представители богемы. В современном мире проект дома с мансардой выберут люди рациональные и экономные. Дополнительное жилое пространство в доме — это всегда выгодно, поэтому мансардный этаж обладает массой достоинств:

  • Возможность надстроить мансардный этаж в том случае, если дом уже эксплуатируется. Для этого совершенно необязательно домочадцам выселяться.
  • При условии правильного пошагового обустройства кровли, мансардный этаж позволяет сократить теплопотери не только в подкровельном пространстве, но и во всем доме.
  • Экономия затрат на возведение, в сравнении с полноценным этажом. Формула следующая: чем больше будет площадь каркасных стан с использованием стропильного каркаса, тем больше получиться сэкономить.
  • Внешний дизайн дома, где есть мансардный этаж, всегда привлекает внимание, выглядит стильно и оригинально на фоне типовых построек. Архитектурная привлекательность создается при помощи множества приемов и необычной формы кровли.

Современный двухэтажный дом с мансардой

За счет геометрических особенностей мансардный этаж дает массу возможностей для интересного и функционального дизайна. Можно обустроить детскую, спальню, кабинет или гостиную в любой интерьерной стилистике. Зная о преимуществах, нельзя не сказать и о некоторых недостатках, которые имеет такой этаж. Обустройство крыши мансардного этажа требует определенных усилий. Качество гидроизоляции, утепления и работа вентиляционной системы обуславливают комфорт проживания. За счет архитектурных особенностей и формы кровли площадь мансардного этажа, как правило, меньше полноценного этажа в доме. Все дело в том, что стены мансарды — это и есть скаты кровли. Чтобы пространство было более функциональным и удобным для проживания, есть несколько строительных секретов.

Определение высоты стен


Все мероприятия по возведению мансардного этажа регулируются СНиП. Именно высота стен считается одним из важнейших параметров, которые влияют на полезную площадь.

Важно!

От того, какая величина высоты стен в мансардном помещении и зависит определение типа подкровельного пространства.

Согласно нормам и требованиям СНиП правила следующие:

  1. Если высота вертикальных стен превышает 1,5 метра, мансарду можно считать полноценным этажом. На расстоянии 0,5 м стен можно беспрепятственно перемещаться, не боясь задеть потолок головой. В том случае, если высота стен более 2 м, тогда по комфортабельности мансарда не уступит типовой комнате.
  2. Стандартный мансардный этаж быть двух типов, одноуровневой или двухуровневой. Ее получают за счет сооружения аттиковой стены, минимальная высота которой не менее 0,8 м, максимум — 1,5 м.
  3. Если вертикальные стены в мансардах отсутствуют, а высота получившихся стен не достигает отметки 0,8 м, такие помещения называют полумансардными.

Проектирование высоты стен для мансарды

На этапах проектировки мансарды следует подробно изучить актуальную редакцию нормативов СНиП. Например, уровень перегородки в мансарде, при условии наклона скатов крыши в 30 градусов, должен равняться или превышать 1,2 м. При обустройстве мансардного этажа необходимо следовать советам специалистов. Это поможет сделать пространство не только уютным и комфортным, но еще и функциональным. Выбирая назначение для комнаты, нужно помнить, что более узкая и малогабаритная мансарда подойдет для спальни, а просторное помещение с высокими потолками идеально для гостиной или детской комнаты. Если подкровельное пространство предназначено для спальни, то нужно знать, что:

  • высота от потолка до пола составит не меньше 2,2 м;
  • высота от предполагаемого расположения кровати — не менее 1,4 метра.

Соблюдение установленных нормативов позволит создать максимально комфортные условия для времяпровождения в спальне, ходить, не прогибаясь и сидеть свободно.

Сооружение аттиковых стен


Чтобы в комнатах под крышей красиво и комфортно, необходимо возводить аттиковые стены. Для чего это необходимо?

Важно!

Сооружение аттиковых стен требуется для увеличения и рационализации подкровельного пространства. От параметра высоты стен зависит высота мансарды и масштабы полезной площади.

Аттиковая стена располагается на венце перекрытия этажей относительно наружных стен строения. Именно на нее приходится вся нагрузка от кровельной конструкции. Возведение таких стен может выполняться не только профессионалами в строительной сфере, но и новичками. Главная задача — соблюдать определенные правила:

  1. Конструкция стен выполняется так, чтобы можно было равномерно перенести нагрузку от крыши на основные стены перекрытий здания.
  2. В тех случаях, когда здание возводиться по типовым технологиям, обустраивается коленчатая стена. Она должна дополнительно укрепляться венцом и железобетонными столбами. Если стена изготовлена из дерева, ее нужно обшить плитами OSB или влагостойкой фанерой, защищая от воздействия атмосферных осадков.
  3. Толщина аттиковых стен должна быть не меньше, чем ее высота, поделенная пополам. Усилить жесткость таких стен можно за счет поперечных стен.
  4. Если высота стены превышает 70 сантиметров, тогда конструкция требует дополнительного усиления. Это поможет избежать появления трещин в полости в период эксплуатации. В роли усилителя можно использовать арматурные конструкции.
  5. Наибольшая нагрузка на аттиковые стены приходиться на их углы. Поэтому в этих местах стена должна также укрепляться четырьмя арматурными стержнями, связанными между собой хомутами.

Выбирая строительный проект с возведение мансардного этажа, многие задаются вопросом, можно ли обойтись без аттиковой стены? Несомненно, мероприятия по ее возведению и усилению — дело затратное и трудоемкое. Но, отказываясь от аттиковой стены в мансарде, вы отказываетесь от части полезной площади. По мнению специалистов, отказаться от аттиковых стен можно в тех помещениях, где предусмотрена специальная стропильная конструкция, угол наклона скатов достаточно крутой или дом имеет достаточную ширину. В том случае, если аттиковая стена отсутствует, кровельная конструкция опирается непосредственно на мауэрлат — опорный элемент стропильной системы.

Важно!

Чем меньше стыков и длиннее брусья для мауэрлата, тем крепче вся конструкция. В углах мауэрлат нужно усилить специальными скобами.

Такая конструкция требует создания стен внутри мансарды, так как они не являются несущими, их именуют фальшивыми. Для их создания можно использовать листы гипсокартона или влагостойкой фанеры, OSB плиты или массив древесины. Для повышения эксплуатационных свойств стену рекомендуется утеплить.

Стройка каркасного дома с мансардой с устройством аттиковой стены

Расчет площади мансардного этажа


Чтобы правильно рассчитать площадь мансардного этажа, потребуется несколько параметров, одним из важнейших является высота этажа по отношению к крыше. Также важен угол наклона скатов. Согласно нормам СНиП высота жилого помещения не может быть менее 2,5 м. Расчеты должны отражать измерение реальной пощади мансарды по отношению к полезной площади. В соответствии с требованиями, базовые нормы следующие:

  • Если наклон в 30 градусов, уровень узкой части наклона составляет 1,5 метров.
  • Если уклон 45 градусов, тогда параметр узкой 1,1 метр.
  • Если уклон 60 градусов или больше, габариты узкой части от 0,5 метров.

Рассчитывая площадь конструкций необходимо использовать коэффициент понижения, который равен 0,7. Для удобства расчетов и получения максимально точных данных сегодня существует множество специализированных сервисов и компьютерных программ. Риск ошибочного ручного расчета человеком с отсутствием профессионального опыта значительно выше, нежели использование программ.

Мансарда и форма крыши


Выбор типа кровли имеет влияние на количество полученных драгоценных метров в мансарде. Каждый из типов имеет индивидуальные конструкционные особенности:

  1. Односкатный тип кровли — наипростейшая форма. Она опирается на стены дома, которые находятся на разных уровнях. Следует сказать, что в проектах с мансардой такой крыше редко отдается предпочтение. Особенности формы не дают возможности создать просторное подкровельное пространство.
  2. Двускатная форма. Такой крыше отдается наибольшее предпочтение. Ее конструкция состоит из двух разнонаправленных скатов и двух торцевых (щипцовых) стен. Она проста в монтаже и дает возможность создания просторного жилого пространства.

Совет!

При проектировании двускатной кровли ширина дома должна быть не менее 5 метров, а расположение стропил под углом 45 градусов.

  1. Ломаный тип кровли. Сложное устройство дает большие возможности для мансардного этажа в деревянном доме или на даче. Такой тип крыши неизменно оригинальный и стильный внешне, но есть и минус: слабая сопротивляемость ветровым нагрузкам.
  2. Вальмовый тип кровли — наиболее прочная и ветроустойчивая конструкция. Под такой крышей можно создать просторное и светлое помещение, если встроить в плоскость скатов мансардные окна.

Формы скатных кровель с мансардой

Кроме стандартных конструкций в современном строительстве часто используются проекты с купольной или конической крышей. Их технология возведения более сложная, нежели работа с типовыми конструкциями, но внешний дизайн и широкие возможности создания просторного подкровельного пространства выше всяких похвал.

Эксклюзивный дизайн арочного дома с мансардой

Работа по возведению мансардного этажа — процесс трудозатратный и требует значительных капиталовложений. Правильный расчет высоты стен мансардного этажа и разумное вычисление площади обуславливают надежность и долговечность всей конструкции. Все усилия будут вознаграждены дополнительным жилым пространством и возможностью создания интересных дизайн проектов.

Мансардный или полноценный этаж. Часть 1

Мансардный или полноценный этаж. Часть 2

Что такое конек крыши?

Говоря простым языком, конек крыши — это вершина, на которой встречаются две противоположные плоскости крыши. Говоря более техническим языком, Национальная ассоциация кровельных подрядчиков определяет конек как «самую высокую точку на крыше, представленную горизонтальной линией, в которой пересекаются две части крыши, проходящей по всей длине площади». Таким образом, конек — это в основном вершина крыши, но конек также относится к доске или балке, которые используются при строительстве конька.

Доска и балка коньковая

В традиционном каркасе дома, также называемом «каркасным каркасом», основной каркас крыши состоит из противоположных пар наклонных стропил, которые сходятся на своих верхних концах в коньковой доске или коньковой балке.Верхний конец каждого стропила обрезается под углом, так что он встречается заподлицо с одной шириной коньковой доски, а гребень зажат между стропилами.

Стропила прибивают к коньку либо скрепляют металлическими соединителями каркаса. Таким образом, коньковая доска обеспечивает структурное соединение стропил, добавляет поперечную (из стороны в сторону) устойчивость и образует жесткий стержень для козырька крыши. Нижние концы каждой пары противостоящих стропил связаны вместе горизонтальной доской, называемой балкой; вместе балки обычно образуют каркас потолка верхнего этажа дома (а также мансардного этажа).Стропила, конек и балки образуют треугольную конструкцию, которая имеет значительную конструктивную прочность с открытой площадкой посередине, образуя чердачное пространство.

Коньковые доски обычно изготавливаются из пиломатериалов размером 1х8 или 2х8 или больше. Термины коньковая доска и коньковая балка используются как синонимы в стандартном строительстве.

Анкерная крыша

Во многих современных домах каркасы крыши сделаны из сборных ферм, а не из стержней. Фермы — это треугольные деревянные рамы, которые собираются на заводе в виде целых единиц и отправляются на строительную площадку для установки.Фермы устанавливаются на стены дома и связываются горизонтальными досками, называемыми прогонами. Поскольку каждая ферма представляет собой законченный каркас, в фермах не используется обычная коньковая доска, а прогоны (вместе с настилом крыши) обеспечивают боковую поддержку. После того, как настил и кровля установлены, ферменная крыша выглядит так же, как крыша с решетчатым каркасом.

Что такое фермы?

Ферма — это сложная сеть балок, расположенных треугольной формы, которые помогают конструкции равномерно распределять вес при изменении натяжения.Фермы чаще всего используются на мостах, крышах и высоких башнях.

Коньковые балки деревянного каркаса

Деревянный каркас — это традиционный метод обрамления, при котором вместо стандартных досок используются тяжелые бревна. Крыша с деревянным каркасом имеет стропила и коньковую балку, как и в случае с рамой из прутьев, но конек — это большая структурная балка, на которую стропила сидят поверх или иногда входят в пазы, вырезанные в балке. При такой конструкции коньковая балка несет гораздо большую нагрузку (вес), чем коньковая доска на стандартной рамной крыше.Коньки в деревянных каркасах обычно называют коньковыми балками, а не коньковыми досками.

Хиппер Ридж

Самый классический тип крыши дома — двускатная крыша, у которой есть две плоскости крыши и стена с треугольным верхом на каждом конце, известная как двускатная стена. Разновидностью этого является вальмовая крыша, не имеющая двускатных стен. Вместо этого он имеет дополнительную плоскость крыши на каждом конце центрального горизонтального конька. Вальмовая крыша помимо горизонтального конька имеет наклонные гребни или пики, в которых встречаются смежные плоскости кровли.Этот гребень создается так называемым вальмовым стропилом. Работает так же, как и коньковая доска, но устанавливается под углом.

Ремонт чердака — Руководство по планированию

Фото: Borges Brooks Builders

Хотите больше жилого пространства в вашем доме? Не хотите тратить королевский выкуп? Переоборудование чердака на протяжении многих лет отвечало требованиям бесчисленного количества домовладельцев.

В отличие от многих подвалов, чердаки сухие, и в них нет основных приборов (например, печи), и они также тихие. Готовое пространство можно использовать для любых целей: чердаки подходят для использования в качестве домашних офисов, телевизионных залов, художественных студий и даже спален — список возможных вариантов использования можно продолжать очень долго.

Перед тем, как приступить к проекту переоборудования чердака, вам необходимо согласовать ряд строительных норм. Конечно, они варьируются от одного муниципалитета к другому, но большинство кодов соответствуют той или иной редакции Международного жилищного кодекса для одно- и двухэтажных домов (IRC).

Чтобы просмотреть последние коды IRC (а также предыдущие выпуски), перейдите сюда. Если вы не уверены, какое издание имеет отношение к вашему индивидуальному дому, спросите чиновника в строительном управлении вашего города, поселка, деревни или деревни.

Не хочешь делать самому?

Получите бесплатные оценки от лицензированных генеральных подрядчиков рядом с вами.

+

Ваш чердак — кандидат?

Конечно, подробное описание каждого кода выходит за рамки данной статьи, но вы должны обязательно обсудить их все со своим дизайнером, подрядчиком или местным строительным чиновником. Ниже приводится обзор наиболее важных норм, влияющих на большинство проектов переоборудования чердаков:

Фото: Dijeau Poage Construction

Area.


Жилое чердак должно удовлетворять тем же требованиям, что и комнаты в остальной части дома. Для прохождения кода должно быть не менее 70 квадратных футов при высоте потолка 5 футов или выше.

Окна и открытая площадка.

Минимальная площадь остекления должна быть равна или превышать 8% полезной площади пола. Допустим, у вас на чердаке 200 квадратных футов, а высота потолка — не менее 5 футов. Площадь вашего окна должна составлять не менее 8% от 200 квадратных футов (16 квадратных футов).Между тем, требование к открываемой площади в 4% означает, что вам потребуется 8 квадратных футов (то есть 4% от 200), обеспечивающих выход наружу.

Высота потолка.

Не менее 50% из полезной площади (рассчитанной выше) должны иметь потолки высотой не менее 7 футов. Другими словами, если ваш чердак имеет площадь 200 квадратных футов, над которой высота потолка составляет не менее 5 футов, то для минимум 100 квадратных футов (то есть 50% от 200) высота потолка должна быть не менее 7 футов. .

Некоторые домовладельцы удовлетворяют этому кодексу, устанавливая слуховое окно.По сути, слуховое окно увеличивает высоту потолка, под которым вы в противном случае не смогли бы пройти. Слуховые окна в стиле собачьей будки пропускают естественный свет и способствуют вентиляции, в то время как слуховые окна сарая увеличивают полезное пространство на чердаке. В любом случае проконсультируйтесь с архитектором; несколько «улучшений» ухудшают внешний вид дома, как непродуманная мансарда.

Отопление.


Кодекс требует, чтобы система отопления в вашем доме была способна поддерживать постоянную температуру на чердаке не менее 68 градусов по Фаренгейту (с учетом годовой низкой температуры на открытом воздухе).Домовладельцы обычно не находят причин для расширения своих систем отопления, поскольку горячий воздух поднимается через открытые лестничные клетки, а изоляция чердака эффективно удерживает этот нагретый воздух.

Возможность поддержки.

Для жилого чердака, обслуживаемого фиксированной лестницей, согласно нормам грузоподъемность составляет 30 фунтов на квадратный фут. Вы можете использовать онлайн-калькулятор, чтобы оценить прочность пола, но для того, чтобы использовать такой инструмент, вы должны знать множество деталей о конструкции вашего дома — ширину и глубину балок, их пролет, расстояние между ними, и какая это древесина.

В конечном итоге чиновник строительного департамента вашего муниципалитета решает такие вещи, как достаточно прочный пол. Подрядчик несет ответственность за соблюдение всех норм, но если вы планируете самостоятельно переоборудовать чердак, будьте готовы ознакомиться со всеми соответствующими спецификациями.

Фото: Cuppett Architects

Проектирование безопасной лестницы

В ходе проекта переоборудования код доступа на чердак часто может быть сложным, поскольку большинство чердаков было спроектировано не для проживания, а для хранения вещей. коммунальные услуги (например,g., кондиционеры), или и то, и другое.

Если вы в настоящее время добираетесь до чердака через люк или спусковую лестницу, вам нужно будет вырезать место для длины постоянной лестницы — несколько квадратных футов на чердаке и на следующем уровне ниже.

Кодекс

гласит, что лестницы должны быть шириной 36 дюймов (или шире), а ступени — 9,5 дюймов (или глубже). Максимальный подъем от одного протектора к другому составляет 7-3 / 4 дюйма, а зазор головы должен соответствовать или превышать 80 дюймов. Винтовые лестницы, как правило, допустимы, хотя существуют некоторые ограничения.

Существующие чердачные лестницы редко соответствуют современным нормам. Прежде чем двигаться дальше, лучше всего обсудить этот вопрос с сотрудником местного строительного управления. Иногда делаются исключения, когда обновление невозможно. Чтобы получить полную картину, посетите Ассоциацию производителей лестниц.

Обратите внимание, что, помимо доступа по лестнице, на жилом чердаке требуется как минимум одно действующее аварийно-спасательное отверстие. Коды регулируют минимальные размеры этого отверстия и его правильное размещение.

Отделка чердака

Я предпочитаю придвигать коленные стены ближе к карнизу, создавая как можно больше места на полу. Низкие шкафы и книжные шкафы плотно вписываются в пространство под наклонным потолком. Во многих чердачных помещениях потолки — это то, что вы более или менее видите, поэтому я думаю, что на них стоит потратиться; рассмотреть деревянные доски. Когда дело доходит до пола, одним из популярных вариантов является ковровое покрытие от стены до стены поверх фанерного чернового пола. Гораздо менее затратный подход — покрасить фанеру и добавить несколько ковриков.В конце концов, отделка мансарды — это во многом вопрос личного вкуса. К счастью, нет никаких правил, регулирующих ваш выбор цвета краски!

Не хочешь делать самому?

Получите бесплатные оценки от лицензированных генеральных подрядчиков рядом с вами.

+

как увеличить чердачное пространство без увеличения высоты конька | Askaboutmoney.com

Привет, Бриджит,

Молодец, что задали вопрос.

Архитектор проектирует с точки зрения света, взаимосвязи пространств, света и удобства, исторических и контекстных ссылок, «стиля», формы и деталей.

Инженеры — обратная сторона медали с точки зрения дизайна.
Инженеры обучены проектированию структур или услуг, механических производственных мощностей или крупномасштабных строительных работ.
Многие офисы не созданы для мелкомасштабной домашней работы — слишком маленькие сборы.

Мы рекомендуем, чтобы клиент использовал инженера-строителя, а также наш офис для проектирования дома на этапе тендера — это проектирование построенных работ на этапе, когда способ поддержки вещей играет важную роль в общей деталировке.

Вплоть до этого этапа знания архитектора о конструкциях — которые приобретаются в течение пятилетнего очного курса обучения и последующего повышения квалификации и опыта — информируют его о возможностях.

Он запрашивает конструктивное предложение у инженера и, если приемлемо, разрабатывает свои детали на основе этого. В противном случае это обращение к инженеру с комментариями и предложениями до тех пор, пока не будет разработано работоспособное и экономичное решение.

В классической группе проектировщиков данные о калькуляции будут вводиться инспектором по количеству.
Это было особенно полезно во время бума, чтобы не дать строителям обирать клиентов или, по крайней мере, предупредить клиента, когда их обдирают и сколько.

Теперь нужно измерить, насколько строитель снижает свою точку безубыточности, чтобы поддерживать некоторый оборот, и какова вероятность того, что он обанкротится из-за торговли ниже себестоимости в середине.

Знание инспекторов количества доступных строителей и статуса компаний делает их сейчас еще более полезными, я чувствую, но вы не задавали этот вопрос.

Наконец, если вы собираетесь приобрести высокотехнологичную систему рекуперации тепла или систему отопления, подумайте о том, чтобы, по крайней мере, получить спецификацию, написанную инженером-механиком и электриком, и попросить его оценить схему приточных и вытяжных воздуховодов, чтобы избежать коротких замыканий. циркуляция и поддерживать разделение огня.

Они также порекомендуют размер хранилища древесных гранул, если вы его используете — они могут спонтанно воспламениться в ирландском климате — хотите верьте, хотите нет.

Это может показаться чрезмерным, если вы относитесь к тому типу людей, которые пытаются сбалансировать стоимость профессиональных гонораров с тем, можете ли вы позволить себе AGA — многие люди, кажется, принимают это решение в пользу AGA.

Дело в том, что в наши дни нужно так много сделать, чтобы построить даже простой дом, что нужно прислушаться к хорошему совету.

Традиционные подрядчики, если они не прошли курсы повышения квалификации или не заключают субподрядные отношения с компаниями, внедряющими новейшие методы строительства, включая высокие уровни изоляции, герметизации и защиты от атмосферных воздействий, могут просто не справиться с этой задачей.

На веб-сайтах Департамента окружающей среды, здоровья и безопасности содержится множество деталей, информирующих непрофессионалов об обязательствах в соответствии с законом в отношении вопросов здоровья и безопасности и строительных норм.

Эти ключевые сообщения могут быть вам полезны:

FAQ по самостоятельной сборке:
http://www.askaboutmoney.com/showthread.php?t=126261

Что спросить и спроектировать в первую очередь встреча:
http://www.askaboutmoney.com/showthread.php?t=131450

ONQ.

http://www.oneillquigley.eu

Все советы по AAM не связаны с ситуацией и не могут рассматриваться как защита или поддержка — сами по себе — в случае принятия судебного иска.
Следует попросить компетентных юристов и специалистов по строительству проконсультировать в Real Life с правом проверять и выпускать отчеты по рассматриваемым вопросам.

Поднятие крыши дома — можно ли?

Что нужно для поднятия крыши дома?

Есть много способов увеличить пространство в доме, чаще всего это добавление комнаты с одной или нескольких сторон. Я разработал много подобных дополнений.

Я также сделал множество пристроек на втором этаже, что немного сложнее и дороже.Но если у вас нет места для расширения из , расширение до может быть вашим единственным вариантом.

И если условия будут подходящими, можно будет сэкономить время и деньги, сняв существующую крышу и поместив ее обратно на новый второй этаж.

Снятие крыши с дома — а затем ее установка на место — нечасто можно увидеть, но это возможно. Есть и другие причины, по которым вы можете подумать о подъеме крыши дома — например, когда существующий потолок слишком низкий, или когда вы хотите заменить плоский потолок на сводчатый.

Ни один из этих проектов модернизации не является простым в реализации, но в некоторых ситуациях может стоить затраченных усилий. Вот как понять, имеет ли это смысл для вас.

Некоторые дома подходят для этого лучше, чем другие

Первое, что вам нужно выяснить, это какая у вас конструкция крыши, «палка» или «ферма». Как правило, если в центре чердака есть открытое пространство, вероятно, у вас есть каркас из палок. В противном случае у вас, вероятно, есть ферменный каркас.

Типичное чердачное пространство с «деревянным каркасом». Много места для работы, но не лучший кандидат для поднятия крыши дома.

Крыша с решетчатым каркасом и чердак имеет место для расширения — например, слуховое окно может создать дополнительное пространство, которое вам нужно. С другой стороны, крыша с ферменным каркасом не имеет чердачного пространства, которое можно было бы расширить — вам, вероятно, придется поднять крышу с ферменным каркасом, чтобы получить больше места.

Это то, что вы часто можете увидеть на чердаке стропильной крыши — много бревен посередине!

И хотя можно поднять почти любую крышу, стоимость подъема очень большой или сложной крыши может перевесить выгоды.С точки зрения осуществимости, лучшими кандидатами для поднятия являются двускатные крыши в небольших и более простых домах.

Если это похоже на ваш дом, читайте дальше.

Повышение высоты потолка

Допустим, вам нужен более высокий потолок — не могли бы вы просто подключить кран, поднять существующую конструкцию крыши, затем сделать стены немного выше и снова опустить крышу?

Можете, и когда сделаете это, вы станете настоящей сенсацией в округе.

Но есть важная структурная проблема, которую необходимо решить в первую очередь: нельзя просто добавить новую стену (перегородку) поверх существующих стен.Это создает «петлю» между новыми и существующими стенами — а это очень нестабильная конструкция.

Вместо этого стены нужно делать выше снизу вверх. Один из способов сделать это — установить новые, более высокие настенные стойки рядом с существующими стойками. Другой метод — покрытие существующей стены и новой перегородки фанерой во всю высоту для устранения петель.

Более тонкие детали того, как это сделать, выходят за рамки этого краткого введения в подъем крыши, но достаточно сказать, что вам понадобится помощь инженера-строителя, чтобы сделать это безопасным.

Добавление второго этажа

Пока у нас есть кран на месте, давайте немного приподнимем крышу — достаточно, чтобы добавить целый второй этаж между первым этажом и крышей, которую мы снимаем.

Теперь нас меньше беспокоит «петля», потому что мы сохраняем одинаковую высоту стен первого этажа. Мы собираемся добавить новую структуру пола поверх стен, а затем добавить на нее новые стены второго этажа.

Наконец, мы построим новые стены второго этажа и снова опустим эту крышу.

Это не слишком сложно, но мы создали дополнительные структурные проблемы, которые необходимо решить — во-первых, дополнительная нагрузка нового второго этажа на существующие стены первого этажа. Могут ли они с этим справиться?

Вторая — это дополнительная нагрузка на фундамент. Скорее всего, он выдержит лишний вес, но это тоже необходимо профессионально проверить.

Изготовление сводчатого потолка

В ситуациях, подобных описанным выше, имеет смысл поднять крышу целиком и заменить ее без значительных структурных изменений, особенно в случае стропильной крыши.

Но, хотя стропильную крышу можно поднять, ее нельзя модифицировать для создания сводчатого потолка. Для этого вам нужно начать с односкатной крыши.

Открытие нижней стороны наклонных стропил — это то, что создает внутри «сводчатую» форму, которую вы ищете, а это означает, что сначала нужно удалить балки потолка.

Это разрушает структурный «треугольник», удерживающий крышу, и требует дополнительных работ по обрамлению для восстановления структурной целостности.

Распространенным решением является добавление «хомутов», которые похожи на потолочные балки, но расположены немного выше.Сводчатый потолок с воротниковыми перемычками обычно имеет большую плоскую поверхность над наклонными сторонами.

Если вы хотите, чтобы потолок был сводчатым до самого верха, он становится немного сложнее, и вам понадобится структурная балка для конька.

Прочие сведения, которые вам нужно знать

Поднять крышу, добавить второй этаж и создать сводчатый потолок — все это большие проекты. Достаточно большой, чтобы местные строительные власти, вероятно, попросили вас привести остальную часть дома «в соответствие с правилами».Это может увеличить стоимость.

Дополнительное пространство также необходимо отапливать и охлаждать — для этого может потребоваться более крупная система отопления, вентиляции и кондиционирования воздуха или даже дополнительная система.

Более высокие наружные стены почти нуждаются в дополнительной теплоизоляции, гипсокартоне, внутренней и внешней отделке и отделке… что напоминает мне, не забудьте также поднять существующие внутренние стены!

Делай правильно

Не каждый дом является хорошим кандидатом для поднятия крыши дома, но для тех, которые есть, это может быть рентабельным способом увеличения жилой площади.

Это также экологичный шаг, поскольку он повторно использует большую часть существующих стен и крыши и не допускает попадания материала на свалку.

Подъем не увеличивает площадь вашего дома на земле и обычно делает конструкцию более компактной и энергоэффективной.

Экономьте деньги, место для свалки и энергию — все под одной крышей.

Свяжитесь со мной, чтобы узнать больше об услугах, которые я предлагаю, и о том, как я могу помочь сделать ваш новый дом или проект реконструкции интересным, ценным и уникальным.

Пять наиболее часто задаваемых вопросов по вентиляции чердака

Нужен дизайнер для проектирования или ремонта вентиляции чердака? Проверьте SearchHomeDesigners.com

Если вы хотите узнать больше о вентиляции чердака, читайте…

У вас есть вопросы по вентиляции чердака. РАВК имеет ответы

Автор: Пол Селси, Air Vent, Inc., от имени Коалиции вентиляции при сборке крыши

Поверхностная вентиляция чердака не может показаться первоочередной задачей для подрядчиков, работающих на крыше и внутри чердака.

В конце концов, нужно заняться изоляцией, подкладкой, черепицей и гидроизоляцией.

Однако, судя по количеству вопросов, которые компании-члены Коалиции по вентиляции и вентиляции крыши (RAVC) получают о вентиляции чердаков, очевидно, что подрядчики думают об этом.

Вот пять наиболее часто задаваемых вопросов и ответы на них, которые получает RAVC.

Q:

Почему важно вентилировать чердак — для чего?

Вентиляция чердака обеспечивает круглогодичные преимущества, помогая бороться с накоплением тепла летом, накоплением влаги зимой и ледяными плотинами в климате со снегом и льдом.

Это помогает продлить срок службы строительных материалов, в том числе черепицы, помогает повысить уровень комфорта в доме и помогает снизить счета за коммунальные услуги за счет снижения нагрузки на кондиционер и другие приборы, такие как вентиляторы и холодильники.

У

компаний-членов РАВК есть тематические исследования, подтверждающие эти преимущества.

Летние преимущества вентиляции чердаков часто более очевидны для подрядчика, чем преимущества зимой.

Это понятно.

Нетрудно понять, что на чердаке летом может быть очень жарко, и если этот горячий воздух не будет должным образом удален с помощью вентиляции, это может стать проблемой.

Однако преимущества в зимний период менее очевидны, но — вполне возможно — более важны.

Это потому, что в среднем семья из четырех человек генерирует от 2 до 4 галлонов водяного пара каждый день в результате таких действий, как уборка, принятие душа, дыхание и т. Д.(см. Контроль влажности в зданиях , Хайнц Р. Трехзель).

Часть этого водяного пара поднимается на чердак. Летом температура наружного воздуха, а также воздуха на чердаке выше, чем зимой, а более теплый воздух может удерживать больше влаги, чем холодный.

Но зимой количество водяного пара, которое может удерживать воздух, значительно меньше.

В результате он может конденсироваться в виде инея или капель воды, капать на изоляцию чердака и со временем способствовать появлению плесени, грибка, гнили древесины и ухудшению качества воздуха в помещении.

Q: Сколько вентиляции нужно чердаку?

Отправной точкой любого проекта вентиляции чердака всегда является вопрос «Каков размер вентилируемого чердака?»

Международный кодекс жилищного строительства (IRC) определяет размер чердака в квадратных футах — длина x ширина, пол чердака.

Как только подрядчик узнает площадь мансарды, можно рассчитать объем необходимой вентиляции чердака.

Минимальный код для вентиляции чердака в IRC 2012 г., Раздел R806 — Кровельная вентиляция [1]: 1 кв. Фут чистой свободной площади на каждые 150 кв. Футов площади чердачного этажа.

Это означает, что на каждые 150 квадратных футов площади мансарды должен приходиться 1 квадратный фут чистой свободной площади.

(ПРИМЕЧАНИЕ : Хотя IRC не рассматривает потребность в дополнительной вентиляции чердака, поскольку объем чердака увеличивается с увеличением уклона крыши, компании-члены RAVC делают это в своих различных ресурсах).

Q: Как лучше всего проветрить чердак?

RAVC рекомендует всегда сбалансировать систему вентиляции чердака. Это означает равное количество свободной площади впускной сетки через вентиляционные отверстия, расположенные в потолке / свесе или около самого нижнего края крыши, и свободное пространство вытяжной сетки через вентиляционные отверстия, установленные на пике крыши или рядом с ним.

Это позволяет холодному, сухому воздуху попадать на чердак в самой нижней точке, помогая удалить теплый и влажный воздух изнутри чердака через вытяжные отверстия по всей нижней части кровельного настила.

Компании-члены

RAVC имеют широкий ассортимент воздухозаборных и вытяжных вентиляционных отверстий.

Если система вентиляции чердака не может быть сбалансирована: 50% притока / 50% вытяжки, лучше иметь больше притока, чем вытяжки, потому что, по нашему опыту, в большинстве домов отсутствует надлежащий приток.

Кроме того, любой избыточный воздухозаборник превратится в выхлоп с подветренной стороны дома, потому что воздухозаборники с наветренной стороны дома будут «создавать давление» на чердаке. В результате приточные отверстия на подветренной стороне дома будут работать «вместе» с выпускными отверстиями, выпуская воздух.

Однако, если на чердаке выхлопа больше, чем впуска, это потенциально проблематично, потому что выпускные отверстия могут стать впускными, чтобы компенсировать отсутствие сбалансированного впуска.

Например, гребенчатое вентиляционное отверстие может вытягивать воздух с задней стороны, если оно не может получать воздух из воздухозаборных отверстий.

Или, ветряная турбина может вытягивать воздух из соседней ветряной турбины на той же крыше, потому что на нижней части крыши недостаточно воздухозаборника для его вытягивания.

В любом случае выхлопное отверстие потенциально поглощает воздух и погодные условия, для чего оно не предназначено.

Q: Чем больше вытяжных отверстий на крыше, тем лучше для чердака, верно?

Ну, это зависит от обстоятельств. Если это больше того же типа вытяжной вентиляции, все в порядке (при условии, что она не превышает количество всасывания, как объяснялось ранее).

Но если это комбинация типов вытяжных отверстий, это потенциально проблематично.

В целом существует пять типов или категорий вытяжных вентиляционных отверстий: коньковые вентиляционные отверстия, электрические вентиляторы (традиционные электрические и работающие на солнечной энергии), ветряные турбины, двускатные жалюзи и жалюзи на крыше.

RAVC рекомендует никогда не смешивать два типа вытяжных вентиляционных отверстий на одной крыше над общим чердаком, поскольку это может вызвать короткое замыкание в системе вентиляции чердака.

Вот как это может случиться.

Воздух следует по пути наименьшего сопротивления.

Этот путь должен проходить от нижней части чердака (воздухозаборники) до самой высокой возможной точки выхода на чердаке (вентиляционные отверстия).

Если объединены два разных типа вытяжных отверстий (например, коньковое отверстие и двускатная решетка), основным путем прохождения воздуха становится расстояние между двумя типами вытяжных отверстий.

Это приводит к короткому замыканию в правильном потоке воздуха и может привести к тому, что одно из выпускных отверстий будет поглощать погоду, потому что оно внезапно работает как приточное отверстие.

Кстати, когда дело доходит до воздухозаборников, можно смешивать несколько типов на одной крыше (например, прямоугольные недокончики и край вентиляционных отверстий на крыше), потому что они будут находиться в одной зоне давления ветра, работая вместе. . Это не относится к различным типам вентиляционных отверстий.

Q: Как обрабатываются гребни различной высоты?

Эмпирическое правило для высоты гребня гласит, что все гребни могут вентилироваться независимо от того, идут они параллельно или под углом друг к другу.

Если, однако, гребни находятся на расстоянии более 3 футов друг от друга по высоте, вентилируйте только тот, который выше, или отделите чердаки.

По мере того, как ветер проходит через отделяемое снаружи вентиляционное отверстие гребня, он создает зону низкого давления, вытягивая воздух с чердака.

Чем быстрее ветер движется над перегородкой, тем большее давление он создает.

Обычно ветер движется быстрее на больших высотах, поэтому более высокий гребень будет подвержен сильному ветру.

Если разница в скорости ветра достаточна, давления на верхнем гребне может быть достаточно, чтобы втягивать воздух в вентиляционное отверстие нижнего гребня.

Таким образом, лучше всего разделить чердаки фанерой или полиэтиленом, чтобы образовать два разных чердака.

После разделения чердаков допускается вентиляция всех выступов.

Если у вас возникнут дополнительные вопросы после прочтения нашего списка пяти основных часто задаваемых вопросов по вентиляции чердаков, отправьте их в RAVC по адресу [email protected]

Чтобы получать больше подобной полезной информации, подпишитесь на информационный бюллетень AIBD, нажав здесь .

Пол Счелси, Air Vent, Inc. Счелси является председателем Roof Assembly Ve n tilation Coalition , чья миссия — быть ведущим авторитетом и техническим ресурсом по проектированию и характеристикам вентилируемой кровли.


[1] В IRC частично указано: Закрытые чердаки и закрытые стропильные пространства, образованные там, где потолки прикреплены к нижней стороне стропил крыши, должны иметь поперечную вентиляцию для каждого отдельного помещения.… Минимальная чистая свободная вентиляционная площадь должна составлять 1/150 площади вентилируемого пространства. … Исключение: минимальная чистая свободная площадь должна составлять 1/300 вентилируемого пространства при соблюдении одного или нескольких из следующих условий: 1) В климатических зонах 6,7 и 8 на поверхности установлен замедлитель парообразования класса I или класса II. теплая зимняя сторона потолка. 2) Не менее 40% и не более 50% требуемой площади вентиляции обеспечивают вентиляторы, расположенные в верхней части стропильного пространства чердака… с остальным количеством необходимой вентиляции, обеспечиваемой вентиляционными отверстиями карниза или карниза. Проверьте местные коды на предмет различий между IRC и местными муниципалитетами.


Какая средняя и минимальная высота потолка в доме?

Какая минимальная допустимая высота потолка?

Как ни странно, это один из самых распространенных вопросов, которые мне задают как архитектору жилых домов. Но не зря: так важно сначала рассмотреть наиболее очевидные ограничения проекта ремонта.Это сформирует краткую информацию о том, сколько вы готовы потратить на проект, и даже решит, стоит ли вообще заниматься этим проектом.

В эти выходные я был на охоте за домом, и одно из моих любимых впечатлений от просмотра — услышать, как агент по недвижимости занимается ремонтом дома. «Вы можете легко превратить чердак в спальню и ванную комнату», — кричит он мне, когда я выгибаю шею, чтобы встать и нырять под стропила. Думаю, если только мы не потратим тысячи на опускание потолка и восстановление крыши!

(Изображение слева: преобразование лофта архитектором Simhika — щелкните изображение, чтобы добавить их в список для своего проекта)

Средняя высота потолков

Возможно, вам будет приятно услышать, что в Великобритании нет законодательных требований к высоте потолка в домах (за исключением лестниц — см. Правила строительства.раздел ниже). Однако есть ожидаемые стандартные высоты потолков. Если вы хотите продать свой дом в будущем, я бы рекомендовал придерживаться следующих значений:

.

Минимальная высота потолка: 210 см (200 см, если сильно надавить!)

Стандартная высота потолка: 240 см

Хорошая высота потолка: 260 см

Вы можете легко обойтись 210–240 см для кабинетов, ванных комнат, детских комнат и т. Д., Но я бы порекомендовал оставить выше 240 см для жилых помещений и главных спален , если можете.

Наклонные потолки

При переоборудовании чердака или, возможно, даже при пристройке с наклонной стороны, попробуйте расположить в этих местах складские помещения или мебель, оставив самые высокие точки свободными для перемещения. В идеале, по крайней мере, 50% пространства должно иметь высота потолка 210см и выше .

Минимальная высота потолка — строительные нормы и правила

Как упоминалось выше, не существует минимальной высоты помещения, определенной Строительными нормами, но есть правила для лестниц и доступа:

Часть K Строительных норм посвящена «защите от падений, столкновений и ударов» и рекомендует, чтобы высота головы для приземления и лестницы составляла не менее 2 м. , как показано на диаграмме ниже (из утвержденного документа К. ):

Есть очень удобное исключение из этого правила для переоборудования чердаков:

Минимальная высота потолка — расчеты агентов по недвижимости

При расчете площадей агентами по недвижимости они включают районы с высотой головы более 1.5 м (а также под лестницей) согласно руководству RICS.

Ура. Значит, такие низкие стандарты!

RICS также пытается определить, что классифицируется как спальня: « В Великобритании нет официального определения термина« спальня ». Этот термин используется для описания комнаты, используемой для сна, и где вы ожидаете найти кровать или другой подобный предмет мебели, предназначенный для сна … Показателем того, что комнату можно использовать как спальню, может быть, по крайней мере, небольшой в него поместится односпальная кровать, и в большинстве случаев в нем будет окно, хотя это не требуется по закону.

Минимальная высота потолка антресоли

В зависимости от того, для чего используется антресоль, вам может хватить 1,5 м.

Антресоль, которую иногда называют спальной галереей, может быть отличным решением для выделения полезного пространства в вашем доме, когда вам не хватает квадратных футов. Если преобразование чердака невозможно из-за ограниченной высоты комнаты, вы можете подумать об открытии своего чердака, скажем, для вашей жилой зоны, это следует тщательно продумать и стоит спросить у эксперта, поскольку обычно это связано с серьезными структурными изменениями. .Это придаст вашей жилой площади сказочно высокий потолок! Антресоль может быть действительно отличным местом для рабочего места или гостевой кровати (то есть всего, что связано с сидением / лежа, поэтому высота головы не является такой большой проблемой). Лучше всего спросить у архитектора, так как нужно многое учесть, например, пожарную безопасность, тип лестницы и строительные работы.

Переоборудование чердаков — сколько высоты я потеряю из-за отделки и изоляции?

Если вы еще этого не сделали, поднимитесь на чердак с рулеткой (но, разумеется, только в том случае, если это безопасно).Имейте в виду, что вы, вероятно, немного потеряете высоту из-за необходимости в изоляции и отделке пола / потолка (примерно 20-25 см) . Это может быть немного меньше или больше, но зависит от существующей конструкции крыши, которую также может потребоваться настроить для удаления любых распорок, которые вам в настоящее время нужно перешагнуть, чтобы перемещаться по пространству.

Таким образом, если вы измеряете расстояние от существующих потолочных балок до самой высокой точки или коньковой балки, для достижения минимальной высоты потолка 2 метра потребуется не менее 220 см (см. Диаграмму ниже).

Другие важные соображения при переоборудовании / пристройке чердака
  • Согласно строительным нормам, должен быть «защищенный» путь эвакуации, то есть лестница и коридор не могут быть открыты для других комнат, и все эти комнаты должны иметь двери, которые имеют 30-минутный рейтинг пожара. Так что вам может потребоваться обновить или заменить двери. Возможно, существует другой вариант, который может заключаться в установке спринклерной системы, это может включать сложную конструкцию и лучше всего выполняется специализированным проектировщиком перед проверкой органом управления зданием, например, утвержденным инспектором.
  • Вам нужно разрешение на строительство? Для некоторых переоборудования чердаков не требуется разрешение на строительство, если они находятся в пределах разрешенной нормы застройки. (Примечание: разрешенная застройка распространяется только на целые дома, а не на квартиры или мезонеты, или если вы находитесь в заповедной зоне)
  • Убедитесь, что вы являетесь владельцем своего чердака, если вы арендатор, и даже если вы это сделаете, вам все равно нужно будет получить разрешение от собственника.
  • См. Нашу статью о расходах на переоборудование чердаков здесь: https: // designfor-me.ru / advice-and-tips / how-much-does-a-roof-conversions-cost /

Большое спасибо Нику Пэли, который помог с этой статьей. Ник из Assure Building Control. У них есть местные офисы по всей стране, поэтому, если вам понадобится дополнительная помощь в вопросах управления зданием, они будут рады услышать от вас: www.assurebuildingcontrol.co.uk

Нужен ли мне архитектор для переоборудования чердака?

Вам не обязательно нужен архитектор для переоборудования или расширения лофта, но вам понадобится кто-то, кто спроектирует и детализирует его! Это может быть зарегистрированный архитектор ARB, архитектурный технолог или техник.Прочтите нашу статью, чтобы узнать разницу.

Специализированные компании по переоборудованию чердаков (или подрядчики, занимающиеся проектированием и строительством) часто имеют собственных дизайнеров / архитекторов и предоставляют расценки на всю работу. Эта определенность стоимости может быть очень привлекательной, но не обязательно, что обходится дешевле, и вы можете пойти на компромисс при получении отличного дизайна. Если у вас есть проект, который в чем-то сложен, или вы хотите немного более творческого мышления, возможно, стоит поговорить с парой независимых архитекторов (или «архитектурных дизайнеров»).Есть также преимущества в том, что ваш дизайнер работает на вас, а не на вашего строителя, и это может быть не так дорого, как вы думаете, за набор концептуальных чертежей, которые ваш строитель мог бы взять на себя и разработать.

Нам нравится это более необычное преобразование, разработанное Скоттом из Design for Me:

В поисках подходящего проектировщика / строителя

Design for Me помогает домовладельцам найти подходящего архитектора или дизайнера для своего проекта, независимо от того, насколько он большой или маленький.У нас зарегистрированы жилищные архитекторы, технологи, а также дизайнеры лофт-компаний. После того, как вы опубликуете свой проект, мы разошлем его всем вашим лучшим партнерам в вашем районе, чтобы узнать, кто свободен и готов взяться за него. Вы можете выбрать до трех человек для консультации. Нет никаких обязательств делать это ни с кем, И это совершенно бесплатно!

Как создать высоту для переоборудования чердака

Большинство домовладельцев хотят переоборудовать чердак, потому что они хотят создать больше места — и, конечно же, чтобы создать комнату, которая обеспечивает комфортное, даже роскошное и элегантное жилье, должно быть достаточно места для перемещения и максимально эффективного использования нового пространства. .Итак, что вам нужно знать?

Оцените свое пространство. Существуют минимальные практические требования к высоте потолка, которым должны соответствовать конструкции для переоборудования лофта: высота потолка 1,9–2,0 м после завершения переоборудования.

Чтобы оценить, есть ли у вас место для этого, измерьте чистую высоту существующего пространства от верха балок до низа стропил. Вам потребуется не менее 2,2 м в качестве существующего размера, чтобы учесть изоляцию и строительство внутренних потолков, не затрагивая их 1.Практическая высота 9 м.

Но что, если на вашей крыше меньше 2,2 м, необходимых для максимального практического использования помещения? Это, конечно, не означает, что вы не можете создать комнату на чердаке, это может просто означать, что вам нужно создать вместе с ней некоторый запас пространства. К счастью, есть несколько вариантов дизайна, которые могут решить эту проблему:

# 1: Поднятие крыши

Измерение максимальной высоты обычно ведется до конька крыши. Если это максимальное пространство не соответствует минимальным требованиям, его можно увеличить, буквально подняв конек крыши или создав пространство с другими изменениями со стороны крыши.

Конструкции, которые поднимают крышу, всегда требуют разрешения на строительство, потому что конструкция изменит форму и высоту существующего здания. Поскольку подача заявки на разрешение на строительство включает сборы, есть несколько способов сделать предварительные запросы, чтобы узнать, возможно ли это, прежде чем подавать заявку:

  • Некоторые советы не разрешают поднимать гребни в определенных частях местности, поэтому быстрый звонок в местный офис планирования с вашим почтовым индексом должен показать, есть ли прямой запрет на использование этого типа приложений там, где вы находитесь.
  • Может оказаться невозможным поднять крышу для некоторых типов террасных или двухквартирных домов из-за воздействия, которое это окажет на соседние дома. Если у вас есть этот тип собственности, перед составлением каких-либо планов стоит обратиться в местный отдел планирования.
  • Опытная компания по переоборудованию чердаков, которая хорошо знает местность, сможет сразу сказать вам, если поднять крышу, вероятно, будет проблемой или возможностью для вашего адреса.

Если кажется, что создание приложения для планирования может оказаться полезным, то пора рассмотреть возможные варианты дизайна.Как правило, варианты подъема крыши включают:

  • Удаление части существующей крыши и ее восстановление с использованием конструкции, которая создает дополнительную высоту, например, переоборудование чердака в мансарде. Помимо создания дополнительной высоты надстройки, переоборудование слуховых окон также дает дополнительное преимущество в виде полезной площади пола. Поскольку это технически не влияет на линию конька крыши, может быть возможно разработать проект преобразования слухового окна в чердак, который может быть выполнен в рамках Разрешенной застройки, вместо того, чтобы требовать разрешения на строительство.Тем не менее, строительные нормы и правила по-прежнему будут применяться, и вы всегда должны проконсультироваться со специалистами по переоборудованию чердаков, архитектором или местным отделом планирования, так как здесь много переменных, которые делают невозможным обобщение — каждый дом, дизайн и местная власть разные!

Удаление всей существующей крыши и вставка в пространство уже построенного помещения, например, переоборудование мансардного чердака. По сути, мансардное переоборудование — это расширение по всей плоскости крыши, эффективно добавляющее к собственности новый этаж.Из-за сложных строительных работ и влияния этого типа перестройки на линию крыши требуется разрешение на строительство и будут применяться строительные нормы.

# 2: Опускание потолков

Если крышу невозможно поднять, например, если собственность внесена в список памятников архитектуры, находится в заповедной зоне или возникла проблема с соседним имуществом, то решением может быть снижение потолков в комнатах ниже чердака. По сути, высота потолка комнат на уровне ниже крыши снижается, чтобы создать пространство, необходимое наверху.

Многие объекты в заповедных зонах являются более старыми объектами, которые часто имеют более высокие помещения (около 3 м в некоторых исторических объектах), поэтому этот процесс может быть жизнеспособной альтернативой подъему крыши. Это высокотехнологичный процесс, но он знаком большинству профессионалов в области переоборудования чердаков:

  • Потолки нижнего этажа удалены и добавлена ​​плита на соответствующем уровне для нового этажа, который будет добавлен выше. Отсюда надстраивается новый этаж, а снизу обновляются потолки.
  • Этот метод также можно использовать для создания лестницы, соответствующей требованиям строительных норм и правил по высоте.

Очень важно отметить, что у этого процесса есть сложные структурные аспекты, и это не то, чем энтузиасту-мастеру по дому следует заниматься .

# 3: Использование более тонкой изоляции

Если высота помещения на чердаке и так почти достаточно высока, другое решение для максимального увеличения высоты — использование более тонких слоев изоляции во время строительства переоборудованного чердака.

Традиционные методы теплоизоляции переоборудованного чердака могут иметь толщину около 25 см, что-то вроде краденого пространства, когда измерения жесткие. Однако современные методы предоставляют более тонкие, но очень эффективные альтернативы для максимального увеличения пространства и одновременного теплового КПД.

Установка более тонкой изоляции на потолок и пол переоборудованного чердака может быть простым способом получить дополнительные сантиметры, необходимые без необходимости возвращаться к чертежной доске, если у вас есть предпочтительный дизайн.Эти альтернативные варианты могут включать тонкую многослойную изоляцию или жесткий пенопласт на фольгированной основе, и ваши специалисты по переоборудованию чердаков должны быть в состоянии дать рекомендации в зависимости от вашего дизайна чердака и бюджета.

Это также идеальный способ использовать «триггерный момент» крупных строительных работ на вашем чердаке, чтобы воспользоваться возможностью повысить общую энергоэффективность вашего дома (в соответствии с рекомендациями

Итак, это основные варианты создания запаса по высоте.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
